Регулировка зазоров дверей ваз 2110 – Лада 2110 Чира › Бортжурнал › регулировка зазоров дверей, замена всех механизмов дверей

Регулировка дверей ВАЗ 2110 - проверка шарниров


Дата публикации Июн 29, 2014, Рубрики Ремонт автомобилей ВАЗ |

Регулировка дверей ВАЗ 2110 необходима, когда дверь по, каким либо причинам начинает заедать, неплотно закрывается, или, при закрытии, возникает препятствие, неадекватно срабатывает дверной замок, и прочее. Для того, чтобы произвести регулировку двери кузова ВАЗ 2110 2114 требуется проделать следующее.

В первую очередь, удостоверьтесь, что регулировка дверей ВАЗ 2110 необходима. Проверьте, в каком техническом состоянии находятся шарниры двери. Для этого дверь потребуется открыть и максимально подать вверх, кузов автомобиля, при этом, должен оставаться на месте, будучи надежно зафиксирован. Если обнаружен шат (перемещение) двери относительно кузова (более 1,5 мм), дверные шарниры необходимо заменить. Закончив замену, убедитесь, что дверь идеально прилегает к кузову автомобиля ВАЗ 2110.

Для того, чтобы отрегулировать зазор по дверному периметру, ослабьте болты шарниров (двери) и, перемещая дверь, “вывесите” ее в требуемой плоскости соприкосновения с кузовом ВАЗ 2110. Затем затяните болты крепления двери. Если возникнут осложнения с регулировкой, приобретите специальные пластины, которые необходимо будет подложить под шарниры двери ВАЗ, в процессе регулировки. После регулировки двери, не спешите затягивать крепежные болты, обязательно проверьте работу замка, в частности, ударной “собачки”. Дверь должна закрываться “мягко”, без, каких либо помех и посторонних звуков. Закончив регулировку дверей, осмотрите весь кузов автомобиля, в целом. По всем периметрам плоскостей не должны наблюдаться зазоры, выступы, и, тем более, щели. Также, обязательно обратите внимание на прилегание дверей, и передняя, и задняя должны быть расположены на одном уровне. Не стоит забывать о том, что внешний эстетичный вид кузова автомобиля ВАЗ 2110 не должен быть нарушен.

Related posts:

  1. Обшивка дверей ВАЗ 2110
  2. Регулировка рулевой рейки ВАЗ 2110 2114
  3. Ваз 2110 регулировка фар
  4. Регулировка фар ВАЗ 2110
  5. Регулировка зажигания ВАЗ 2109
Еще по теме
  • Нет связанных постов

awtosowet.ru

Как отрегулировать замок двери на ВАЗ 2110?

Общие сведения о функционировании автомобильного замка

Ваз 2110 регулировка дверных замков

В автомобиле принцип строения всех замков практически идентичен. Однако наиболее надёжным по праву считается замок систем зажигания.
С точки зрения безопасности автомобиля замок зажигания является последней линией защиты от угона. Двери же автомобиля являются тем функциональным элементом, который ежедневно подвержен механическому воздействию извне.
Мало кто из автомобилистов на практике к дверям собственного автомобиля относится бережно.
Основные функции дверей автомобиля:

  • защитная, которая состоит в поддержании безопасности;
  • изолирующая, заключается в создании визуальной герметичности автомобиля, тем самым существенным образом увеличивая уровень комфортабельности передвижения.

Примечание. В ходе эксплуатации, все металлические элементы автомобильных дверей, которые заметить невооруженным глазом не представляет практической сложности, необходимо регулярно покрывать антикоррозионными веществами, поскольку открытые металлические участки значительно увеличивают вероятность возникновения гниения металла, вследствие воздействия внешних неблагоприятных факторов.

Практический взгляд на дверной замок автомобиля

Ваз 2110 регулировка замка багажника

Случаи, когда возникает практическая необходимость в регулировании дверного замка автомобиля:

  • неудачная попытка угона и как следствие, механическое повреждение замка;
  • сверхдлительный эксплуатационный срок;
  • воздействие неблагоприятных факторов;
  • небрежное обращение с дверью автомобиля и т.п.

Регулировка замка

Ваз 2110 регулировка замка двери

Примечание. Для того чтобы выполнить регулировку автомобильного замка, саму дверь снимать отнюдь не обязательно. Более того, в этом отсутствует какая-либо практическая необходимость.

Детализированный алгоритм проведения регулирования:

  • вначале необходимо очертить контуры непосредственно самого замка, причём обязательно на стойке кузова ваз;
  • далее следует перейти к поверке двери и необходимо определить насколько свободно она закрывается;

Ваз 2110 регулировка замков дверей багажника

  • в случае, если дверь закрывается чрезвычайно туго, то первостепенно нужно ослабить крепёжные винты фиксатора;
  • поле расслабления винтов, сам фиксатор необходимо будет слегка передвинуть в наружную сторону, а затем вновь завинтить все гайки;
  • если же дверь автомобиля напротив закрывается слишком неплотно, то фиксатор необходимо смещать не наружу, а наоборот внутрь.

Примечание. Обязательно необходимо следить за тем, чтобы сама дверь автомобиля была выполнена в виде единого монолита.

  • иногда бывает, что дверь автомобиля при закрытии, слегка приподнимается вверх, в этом случае, фиксатор необходимо слегка опустить вниз;
  • если дверь при закрытии наоборот слегка опускается вниз, то фиксатор необходимо слегка приспустить.

Примечание. Главное объективно понять, что вся суть регулировки двери заключается в положении фиксатора, точнее в векторе его пространственной ориентации.

Алгоритм проведения регулировки замка багажного отсека автомобиля:

  • вначале необходимо снять кожух, для того чтобы возникла практическая возможность выполнить послабление всех трёх винтовых крепления замка, путем расслабления натяжения вытяжки;
  • после чего необходимо сдвинуть слегка замок в нужном векторе;
  • затем нужно плотно затянуть винт тяги крепления;
  • хорошо проверить эффективность запирательной функции замка;
  • если замок плохо или наоборот слишком хорошо запирается, то его необходимо заново отрегулировать;

Ваз 2110 регулировка тяги замка

  • как только будет произведена финальная его регулировка, необходимо будет крепёжную гайку замка максимально плотно завинтить;
  • тщательно убедиться в том, что защелка и фиксатор хорошо состыковываются между собой, если же такового не наблюдается, нужно слегка снизить степень натяжения болтового крепления, а затем сдвинуть сам фиксатор в необходимом направлении;
  • после того, как все перечисленные технические манипуляции будут успешно выполнены, нужно в обязательном порядке проверить насколько легко запирается дверь багажного отсека и в случае, если результат окажется отрицательным, то регулировку фиксатора необходимо будет повторить вновь;
  • теперь можно смело затягивать все крепёжные болты.

Примечание. Иногда замок багажного отсека может заклинивать в холодное время года, в результате промерзания замочной скважины. С целью профилактики этого явления необходимо несколько раз в неделю в замочную скважину вливать по несколько капель вазелинового масла.

Инструкция регулировки дверей своими руками чрезвычайно практична и проста в понимании, однако, использование дополнительно фото и видео — материалов является обязательным условием. Поскольку это поможет существенным образом сэкономить финансовые средства.
Цена регулировки замка в автосервисах незначительна, однако, скорее всего сотрудники мастерской просто его заменят, чтобы увеличить собственную степень материальной выгоды.

Лада 2110 Чира ›
Бортжурнал ›
регулировка зазоров дверей, замена всех механизмов дверей

Доброго времени суток!

идет работа

Решился я на столь расточительный шаг, НО эффект меня удивил! На новых машинах так не открываются))
Я ни сколечки не жалею о том что я их потратил( жалею что раньше не сделал).

В итоге новые механизмы замков дверей

До

После

, новые замки(доработанные) все смазанно

До

После

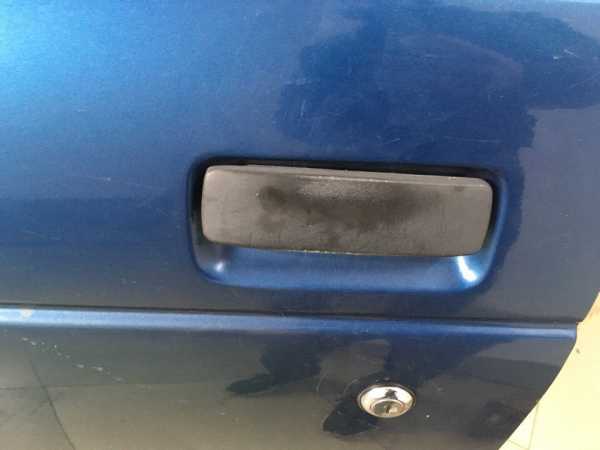

, все новое даже ручки дверей

До

После

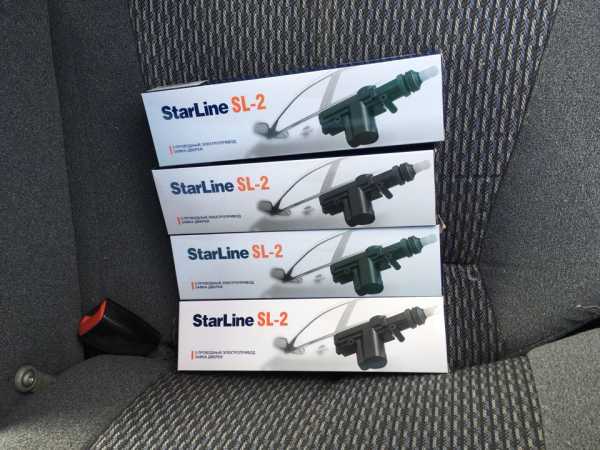

, новые электроприводы замков дверей

В автосалоне Шахты лада стоимость 250руб штука

(СОВЕТ! при покупке новых сравнивайте их со старыми, совместив установочными отверстиями и проверяйте ход замка они все разные… ближе к заводским производитель сатурн, у старлайна ход штока слишком короткий ( тоесть может недооткрывать или недозакрывать) других не было, не сравнивал. +обращайте внимание на провода что идут на замок чтоб были не тонюсенькие.

Двери их гнули, подкладывали шайбы, устранили небольшое провисание водительской двери, все без какого либо спец инструмента просто «голыми» руками)))

До

Как то и машина с ними свежей выглядеть стала))

Тигран сказал как она у тебя еще открывалась) пружина стояла боком …

Итого запчастей где то на 3000руб, работы тоже, +электроприводы 500руб

Регулировка замков дверей

При плохо отрегулированных дверях на ВАЗ 2110, точнее петлях замков, часто могут возникнуть проблемы следующего типа:

  • двери начали плохо закрываться, и приходится прикладывать более усилие, чем это было раньше
  • зазор между стойкой кузова и дверью стал неравномерным. То есть, снизу он может быть больше, чем сверху или наоборот

В любом случае, нужно обратить внимание именно на петли замка и при необходимости отрегулировать их. Для этого нам понадобится:

  1. Мощная крестовая отвертка под ключ
  2. Сам ключ для рычага

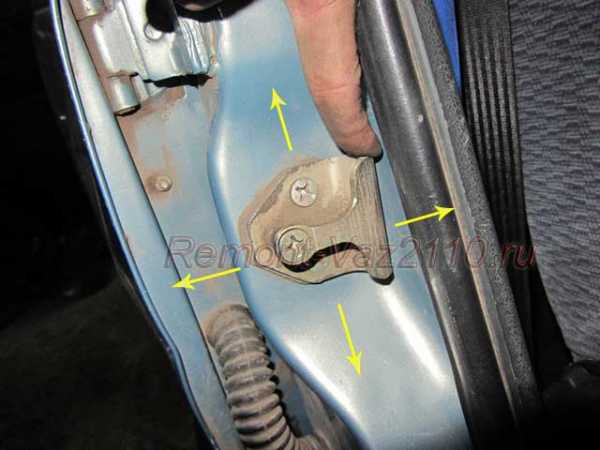

Итак, необходимо все три болта крепления петли замка, чтобы можно было свободно перемещать эту конструкцию по плоскости кузова:

После этого пробуем перемещать эту часть замка в нужном нам направлении. Например:

  • если при закрытой двери она немного выпирает наружу, и видимо отличается от остальных деталей кузова, то этот замок нужно немного сместить внутрь — ближе к салону автомобиля
  • если же наоборот — дверь не закрывается даже при сильном ударе, конструкцию передвигаем ближе к наружной части
  • отличающийся зазор между дверями и кузовом можно устранить, перемещая петлю вверх или вниз

В общем, дать однозначного совета, который подойдет для каждого автовладельца ВАЗ 2110-2112 просто невозможно, так как проблемы у всех бывают разные. Именно поэтому приходится все проверять и экспериментировать самому, достигая нужных вам результатов.

evrasia-today.ru

Регулировка замков дверей | Ремонт ВАЗ 2110

При плохо отрегулированных дверях на ВАЗ 2110, точнее петлях замков, часто могут возникнуть проблемы следующего типа:

  • двери начали плохо закрываться, и приходится прикладывать более усилие, чем это было раньше
  • зазор между стойкой кузова и дверью стал неравномерным. То есть, снизу он может быть больше, чем сверху или наоборот

В любом случае, нужно обратить внимание именно на петли замка и при необходимости отрегулировать их. Для этого нам понадобится:

  1. Мощная крестовая отвертка под ключ
  2. Сам ключ для рычага

Итак, необходимо все три болта крепления петли замка, чтобы можно было свободно перемещать эту конструкцию по плоскости кузова:

После этого пробуем перемещать эту часть замка в нужном нам направлении. Например:

  • если при закрытой двери она немного выпирает наружу, и видимо отличается от остальных деталей кузова, то этот замок нужно немного сместить внутрь — ближе к салону автомобиля
  • если же наоборот — дверь не закрывается даже при сильном ударе, конструкцию передвигаем ближе к наружной части
  • отличающийся зазор между дверями и кузовом можно устранить, перемещая петлю вверх или вниз

В общем, дать однозначного совета, который подойдет для каждого автовладельца ВАЗ 2110-2112 просто невозможно, так как проблемы у всех бывают разные. Именно поэтому приходится все проверять и экспериментировать самому, достигая нужных вам результатов.

← Замена личинки замка дверей Как снять обшивку задней двери →

remont-vaz2110.ru

Ваз 2110 -12 Регулировка зазоров дверей

  • Опубликовано 29 Августа 2016

    Автор: Евгений Чурилов

    Регулировка зазоров дверей Ваз десятого - девятого семейства

Похожее видео



videoremont-avto.ru

Снятие заднего крыла ВАЗ 21102. Ваз 2110 -12 Регулировка зазоров дверей

Регулировка зазоров дверей Ваз десятого - девятого семейства

Комментарии к теме Снятие заднего крыла ВАЗ 21102

Бакытбек

Спасибо за обзор!купил поддельного рэйнза оказывается,над сплавить кому-нить значит,или сжечь:)

Marek

Бл, а я уже контрактные петли взял. Где ты раньше был?

Орлан

35-40 с наступающим

Филд

Wow- a YouTube video that is actually helpful! After a 91 yo lady tried to see my 97 SL2 a lil too close, insurance was going to total my Saturn. I had a trustworthy mechanic repair the rear suspension, and I was able to find a matching left quarter and rear bumper at a bone yard; which I replaced myself. A tool I found helpful for hard to reach spots is the GearWrench Microdriver. I got mine at Sears for $20; it is Item# on their website.

Sanora

ДА...капитально увяз без 100 гр не разберешься.пальчик в верх 30

Ками

Доброе утро. А вы что усилитель не поставили хотя бы девяточный.

Евангелина

Слушайте ребят а если сломаюсь где запчасти брать ну скажем в Казани и интересно сколько стоить будут.

Музаффар

me vuela la cabesa

Christian

Como puedo comprar un kit de esto???

Элёр

Спасибо! Всё чётко и грамотно

Париж

Fiat Marea! Top car!

Arkwright

Спасибо большое за ролик

Жовтобрюхов Абан

С пружиной поступаю также. Попробуй черные саморезы, они острее и входят легче. Сколько пробег у двигателя?

Kyne

Привет Артур тебе поступали предложения о работе из загранице? Если да то откуда именно.

Надр

Красить научись, Вася

Алистар

24:18 чувак в зеленой куртке какой-то дерганый, все хлопает, шлепает, трет, царапает, стучит, бумажки мнет. Меня одного это бесит?)))

Жулдыз

Very good arthur

Соль

сможешь снять прицеп пайки оловом? травите кислотой?

Дияр

Колхоз..тошно смотреть

Гюнтер

I thought it was Finnegans channel at first

Мерсер

Спасибо ребята. Нужен авто Стелла. Сколько будет стоить?

Sorin

You're fast Homie.

Атлантида

Спасибо Сергей за видео.Коротко и ясно!!!

Magda

Ребят, бывают кей кары с оцинкованным кузовом?)

Govind

Ты не бросил настю?

Васькин Цион

На разборке купи дверь подготовь и покрась

Маченсун Казы

А не подскажите на лада калина в двигатель 8v ставят ли гидрокомпенсаторы

Ширак

Greetings from trinidad

Feodora

не только шаровые могут скрипеть,если стойки потёкшие,такой же скрип идёт

Бос

У меня товарищ ездил на такой новой в 1998 г., пассажиром. Удивлялся плавности хода. Говорил, разлили по стаканам Мартини почти до краев, так ни капли на ходу из стаканов не пролилось.

Иисус

You are ethical too. Many times the expensive air bags are not replaced in repairs. Good job.

Тамерлан

Жрёт 30!!! А не 20-25...

Tilden

Wow this guy spreads glue like a pro! Ha, not. If you did this at my shop, you would be fired on the spot...i cant belive he has an I-car patch on his shirt. These adhesives are not meant to be placed on the pinch weld areas inside of the door jamb, to bond the sectioning line, and definetly not in the taillight pocket. This video should be destroyed. And to the poster who said that this is to learn another way of doing the job, you are a hack. Bonding adhesives do not retain the factory shear strength of the original spot welds, hense why the OE spot welds through the bonding adhesive. THERE IS A REASON THERE IS WELDS ON THE FACTORY PANEL. This is how bodyshops have been given a bad name. What a joke.

Оставить комментарий

Написать

Похожие видео по ремонту

officially-official.ru

Регулировка дверей | AUTOFIZIK.RU / авторемонт

отрегулируйте
зазор, смещая
дверные петли

а = 5 + 1 мм
b = 5.5 + 1 мм
выровняйте
высоту с линией
корпуса


Место регулировки – петли (очень большие отверстия на петле в месте, где она
присоединяется к передней/ центральной стойке кузова).
Чтобы избежать шумов от воздуха, регулируйте на монтажных петлях или в задней
части дверей на штифте запорной пластинки.
Секции А–А, В–В, С–С:
с = 0.5 + 0.5 мм
Секция D–D:
d = 14.5 мм


Зазор двери, регулировка
ПОРЯДОК ВЫПОЛНЕНИЯ

1) отвинтив болты 1, вывинчивайте втулку с
нарезкой, находящуюся позади болтов до тех
пор, пока она не перестанет соприкасаться с
передней стойкой кузова

2) ослабьте болты 2, закройте дверь и отрегулируйте зазор, перемещая дверь
а = 5 + 1 мм
3) ослабьте или затяните при помощи гаечного ключа

4) завинчивайте втулку с нарезкой до тех пор,
пока она не войдет в контакт с передней
стойкой кузова

5) завинтите болты и зажмите их с моментом 30 Н.м.
6) проверьте зазор


Регулировка высоты
ПОРЯДОК ВЫПОЛНЕНИЯ

1) ослабьте болты 1 и 2

2) ослабьте или затяните при помощи гаечного ключа
3) двигайте дверные петли
4) затяните болты; 30 Н.м.

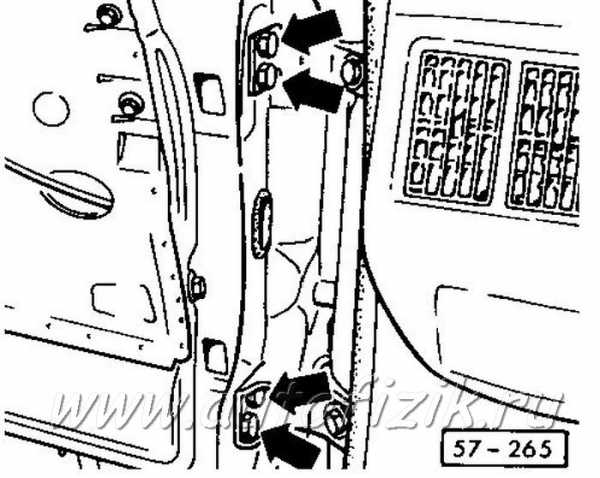

5) ослабьте болты (стрелки), и сместите дверь
в нужном направлении

6) затяните болты; 30 Н.м.


Предотвращение шума от ветра

1 – ввертываемая деталь резьбового
соединения
2 – шайба с чашеобразной выемкой
3 – шайба

В случае необходимости могут быть использованы две шайбы с чашеобразной выемкой.

ПОРЯДОК ВЫПОЛНЕНИЯ
1) отрегулируйте ввертываемую деталь резьбового соединения защелки в задней
части двери
2) ввертываемая деталь резьбового соединения 50 Н.м.

Двери, регулировка (модели Купе)

ПОРЯДОК ВЫПОЛНЕНИЯ
1) отрегулируйте зазор двери, смещая петли двери
2) установите высоту двери (контур кузова). Регулировка производится на петлях
(очень большие отверстия на петле в месте, где петля крепится к передней стойке
кузова)
3) для предотвращения появления шума от ветра регулируйте монтажные петли двери
или в задней части двери на запорной пластине

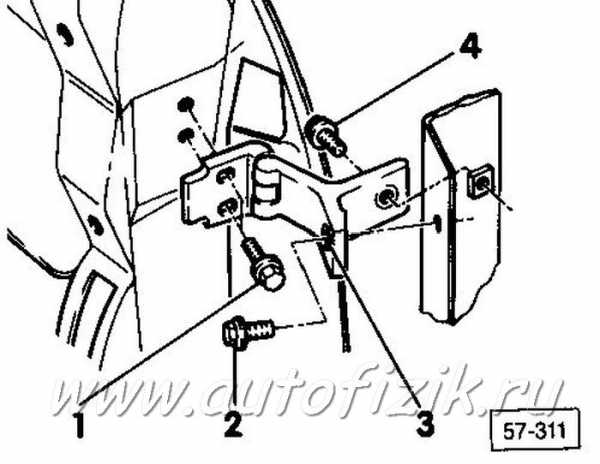

4) ослабьте болты 2, 4 при помощи гаечного
ключа

5) отвинтите втулку с нарезкой на болтах 2 от передней стойки кузова
6) закройте дверь и смещайте ее для регулировки зазора
7) закручивайте втулку с нарезкой 3 до тех пор, пока не будет контакта с передней
стойкой кузова

8) завинтите болты и затяните их с моментом
30 Н.м.

9) еще раз проверьте зазор

Регулировка высоты

ПОРЯДОК ВЫПОЛНЕНИЯ

1) ослабьте болты 2, 4 при помощи гаечного
ключа

2) отвинтите втулку с нарезкой на болтах 2 от передней стойки кузова
3) закройте дверь
4) сместите петли двери
5) затяните болты с моментом 40 Н.м.


Шум от ветра в передней части двери, предотвращение
ПОРЯДОК ВЫПОЛНЕНИЯ

1) ослабьте болты 1

2) сместите дверь, как требуется
3) затяните болты 30 Н.м.


Шум от ветра в запорной пластинке, предотвращение
ПОРЯДОК ВЫПОЛНЕНИЯ

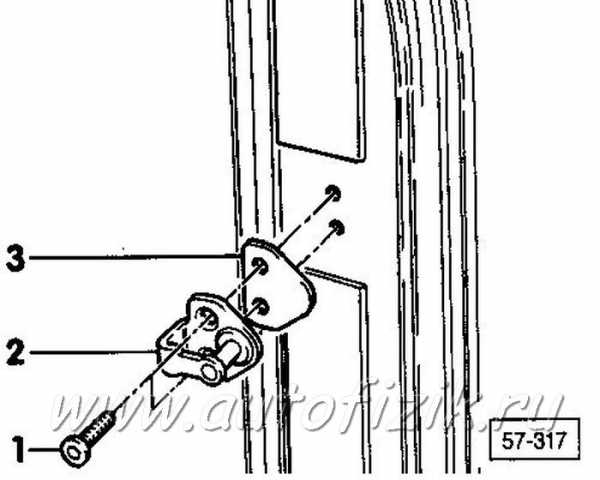

отрегулируйте штифт фиксатора в задней
части двери
штифт фиксатора 16 Н.м.

1 – штифт фиксатора
2 – ударная пластина
3 – подложка
для достижения точной регулировки может
быть установлено более одной


Зазор двери, регулировка (модели Купе с 1990 модельного года)
ПОРЯДОК ВЫПОЛНЕНИЯ

1) отвинтив болты 1, вывинчивайте втулку с
нарезкой до тех пор, пока она не перестанет
соприкасаться с центральной стойкой кузова

2) ослабьте болты 2, закройте дверь и отрегулируйте зазор, смещая дверь
а = 5 + 1 мм
3) откройте дверь и затяните болты 2 с моментом 30 Н.м.

Предупреждение
Отвинчивайте или завинчивайте, используя ключ 2598.

4) вкручивайте втулки с резьбой 3 до тех пор,
пока они не будут соприкасаться с центральной
стойкой кузова

5) завинтите болты, 30 Н.м.
6) проверьте зазор

Высота двери, регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

1) ослабьте болты 1 и 2

Предупреждение
Отвинчивайте или завинчивайте, используя ключ 2598.

2) смещайте петли двери в очень больших отверстиях
3) затяните болты с моментом 30 Н.м.

Шум от ветра, устранение

ПОРЯДОК ВЫПОЛНЕНИЯ

1) ослабьте болты передней двери (стрелки),
смещайте дверь в пазах петель

2) расстояние между каркасом двери и
центральной стойкой кузова
d = 14.5 мм

3) затяните болты с моментом 30 Н.м.


Задняя дверь, устранение шума от ветра

1 – ударная шайба
2 – шайба с чашеобразной выемкой
В случае необходимости могут быть
установлены две шайбы с чашеобразной
выемкой.
Регулировка штифта фиксатора замка двери позволяет устранить шум в задней части
двери.
ПОРЯДОК ВЫПОЛНЕНИЯ
1) отрегулируйте штифт фиксатора
2) 50 Н.м.


www.autofizik.ru
