Регулировка угла наклона фар – Регулировка света фар своими руками: схема, порядок действий

Содержание

Регулировка света фар по всем правилам


Регулировка света фар – необходимое действие. Часто водители не понимают, почему встречные автомобили слепят их, а причиной является неправильная настройка. Справиться с нею можно самостоятельно, если учесть определенный порядок действий. Он позволит подобрать оптимальный угол освещения, чтобы обеспечить безопасные поездки в любую погоду.

Правильная регулировка фар

Регулировка угла наклона фар – простая задача, с которой справится даже неопытный водитель. Ему не потребуются профессиональные знания, так как главным условием является лишь точность расчета. Если хочется избавить себя от потенциальной опасности на дороге, стоит воспользоваться несложной инструкцией.

  • Сначала необходимо найти ровную вертикальную поверхность, например, стену дома или гаражные ворота.
  • От них нужно отъехать назад на 5 метров.
  • После этого делаются замеры: от земли до ламп и от лампы до середины автомобиля.
  • Получив нужные данные, рисуется полоса на стене на 5 см ниже, чем расстояние до ламп, а потом и общую длину машины.
  • Пора включать фары и регулировать их положение, чтобы край света проходил как раз под заготовленной линией.

Правильная регулировка фар
Регулировка угла наклона фар – простая задача, с которой справится даже неопытный водитель

Обычно после включения фар ближнего света картина оказывается ужасающей. Требуется тщательная настройка, которую можно выполнить самостоятельно. Поэтапное выполнение описанной инструкции гарантирует идеальный результат. Без точных замеров невозможно добиться правильного освещения.

Зачем нужна регулировка фар?

Регулировка передних фар должна выполняться в обязательном порядке. В первую очередь она необходима после замены фонарей, но некоторые водители даже не знают, что ездят с неправильным светом.

Стоит разобраться, по каким причинам следует уделять особое внимание отладке.

  • Лучшее освещение;
  • Безопасность для окружающих;
  • Максимальная эффективность.

Обслуживание автомобиля – первостепенная задача для владельцев. Ошибочные действия приводят к катастрофам, которые невозможно исправить. Воспользовавшись доступной инструкцией, стоит настроить свет, чтобы на фото увидеть результат.

Лучшее освещение

После настройки фар головного света водитель получает отличное освещение дорожного полотна. За счет этого ему удается исключить опасные ситуации, связанные с невидимыми предметами. С подобными случаями приходится сталкиваться на каждом шагу в ночное время суток, поэтому выезжать без подготовки нельзя. Да, люди считают, что привыкают к неудобству, но нет смысла соглашаться на лишний дискомфорт. Для достижения нужного результата не придется посещать станцию технического обслуживания, значит, стоит потратить чуточку собственного свободного времени.

После настройки фар головного света водитель получает отличное освещение дорожного полотна

Безопасность для окружающих

Правильная регулировка всех фар обеспечивает безопасность для окружающих автомобилей. Постоянно столкновения происходят от того, что водителя слепят светом другие машины. На высокой скорости он мгновенно теряется и не может оценить ситуацию. На мокрой дороге это приводит к аварии, которую избежать не получится. Причиной оказывается оплошность, допущенная по привычке. Раньше автовладельцы не занимались подобным обслуживание, а оно необходимо. Теперь мастера советуют серьезно относиться ко всем деталям, способным повлиять на передвижение.

Максимальная эффективность

Если при близком свете дорога остается темной, причиной является неправильная регулировка. Некоторые люди полагают, что им нужно установить более мощную лампочку, но это ошибка. В таких ситуациях автовладельцу следует лишь задуматься о настройке. После нее будет обеспечена максимальная эффективность, которая покажет, насколько полезными становятся фары во время поездки. Об этом говорят профессионалы, отлично знающие, на что способна их машина.

Для передних фар существуют определенные установки. Раньше они проверялись только в мастерских, поэтому водители были уверены, что изменить недостаточное освещение и дискомфорт невозможно. Сегодня существует простая инструкция, позволяющая изменить угол наклона лучей. После чего дорожное покрытие перед транспортным средством становится видимым. Во время движения автомобиля тот нюанс остается основным, так что забывать о нем нельзя, если хочется спокойно отправляться в поездку на большое расстояние.

www.avtokrasim.ru

Как выставить угол наклона фар правильно?

Регулировка наклона угла фар есть совершенно в каждом современном автомобиле. Он может быть как гидравлический в ручной системой переключения, либо электрический при помощи вращения колёсика или нажатия на кнопки. Наглядный пример самого распространенного электрического корректора показан на фото выше.

Как всем известно, такой корректор есть у каждого, но судя по всему, не каждый умеет им правильно пользоваться. Думаете, я преувеличиваю? Нисколько! Сами посмотрите на встречный поток ночью и вы поймете, что практически у каждого третьего корректор настроен неправильно и фары слепят водителей встречных машин.

Как отрегулировать грамотно?

Если у вас установлены светодиодные фары, то скорее всего угол наклона оптики не меняется вручную, а подстраивается автоматически в зависимости от загруженности автомобиля. Причем тут загрузка, спросите вы? Именно в зависимости от неё и необходимо выполнять регулировку наклона фар.

Судите сами: если машина не загружена, то фары смотрят прямо, но если загрузить в багажник до 100 кг груза, то задняя часть опускается, а передняя разумеется - приподнимается и фары получаются задранными вверх. Само собой, что в таком случае необходимо будет опустить фары при помощи той самой регулировки, о которой идет речь.

Можете даже открыть свою инструкцию по эксплуатации автомобиля и там найдете пункт, который разъясняет, как именно необходимо устанавливать значения по этому "колёсику", чтобы и дорога хорошо была освещена, и встречные машины не были ослеплены. Чаще всего эти правила похожи для многих автомобилей.

Если у вас три значения, то за отчетные делания будем принимать 0, 1, 2 и 3. А если шесть, тогда 0, 2, 4 и 6.

  • 0 (0) Передние сиденья ТС заняты, багажник не загружен
  • 2 (1) Все кресла заняты пассажирами, багажник пустой
  • 4 (2) Все сиденья заняты и багажный отсек загружен
  • 6 (3) Водитель один в автомобиле и багажник загружен

Разумеется, что в зависимости от реальной загрузки автомобиля и освещения, вы можете выбрать также и промежуточные значения, если это 6-значная регулировка, то 1,3 и 5. В случае, когда она с тремя значениями, можно установить промежуточное положение ползунка, если конечно позволяет механизм регулировки.

Надеюсь, что данный материал будет полезен для большинства автовладельцев. Не забывайте поставить лайк и подписаться на канал, чтобы получать первым уведомление о выходе новых публикаций на канале, которые выходят ежедневно.
  • Под завязку или по мере необходимости: как лучше заправлять свою машину?
  • Краткий обзор электрокара DS3 Crossback
Категория: Обзоры


avtoidei.ru

принцип работы, где находится, гидрокорректор

Корректная светотеневая граница при движении в темное время суток обеспечивает не только собственную безопасность, но и комфорт для водителей встречного транспорта. Рассмотрим, как работает корректор фар, устройство и принцип работы различных систем автоматической регулировки угла наклона фар.

Принцип действия

Корректор предназначен для регулировки уровня светотеневой границы в режиме ближнего света фар. Для дальнего режима свечения данная опция не столь важна, поскольку только ближний свет фар имеет четкую светотеневую границу (условная граница светового потока, резко переходящая в практически неосвещаемую область). Граница ближнего света фар должна хорошо освещать дорогу, но при этом не слепить водителей встречных автомобилей.

Уровень светотеневой границы зависит от формы и угла наклона светоотражателя по вертикали. Именно последний параметр нуждается в постоянной регулировке, так как угол наклона фар зависит от степени загруженности и распределения груза в автомобиле. Чем больше загружена кормовая часть, тем больше будет задран перед автомобиля. Соответственно, даже правильно отрегулированные фары теперь будут слепить водителей встречных машин.

Согласно требованиям к выпускаемым в Европе авто, корректором фар должны штатно комплектоваться все машины, допущенные к эксплуатации после 1999 г. Подобные системы не устанавливаются на авто с активной подвеской.

Системы принудительного действия

Управление корректором фар осуществляется сменой положения переключателя на приборной панели. Основные виды приводов, использующихся в конструкции ручных корректоров:

  • механический. Конструкцию лишь с натяжкой можно назвать корректором фар, так как устройство представляет собой регулировочный винт, вмонтированный в корпус фары. Вкручивание либо выкручивание последнего приводит к изменению вертикального угла наклона отражателя;
  • гидромеханический;
  • электромеханический;
  • пневматический. Ввиду своей сложности пневматический корректор фар получил небольшое распространение. Система может иметь ручную либо автоматическую регулировку. В первом случае пневматическими исполнительными механизмами управляет водитель посредство n-позиционного переключателя на приборной панели (чаще всего используется в паре с галогенным освещением). В работе автоматизированной системы принимают участие датчики положения кузова, блок управления, исполнительные механизмы (используется в паре с ксеноновыми лампами). Положение рефлектора регулируется изменением давление воздуха в соответствующих магистралях.

Гидрокорректор

Отечественным автолюбителям подобная система хорошо знакома, так как ручные корректоры фар такого типа устанавливалась на ВАЗ 2107, 2109, 2110, 2114, «Нива», «Гранта».

Основные компоненты системы:

  • 6 – ручка регулировки светового пучка;
  • 1 – главный регулировочный механизм;
  • 2 – рабочие цилиндры со штоком, воздействующим на отражатель фар.

Принцип работы основывается на регулировке положения штока корректора посредством перемещения специальной жидкости по магистралям. Переключатель механически соединен с поршнем главного гидроцилиндра. При воздействии на ручку регулятора для поднятия отражателей в системе возрастает давление жидкости, что приводит в движение рабочие цилиндры, выдвигая тем самым шток. Поскольку система полностью герметична, обратное движение ручки приводит к противоположному эффекту.

Архаичная система считается крайне ненадежной. Со временем в местах соединения трубок и манжетах теряется герметичность, что приводит к подсасыванию в систему воздуха и потере рабочей жидкости.

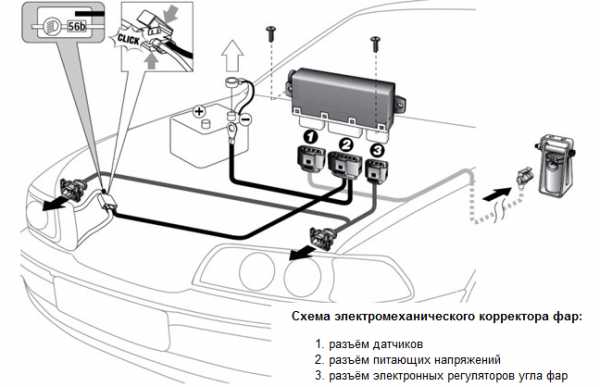

Электромеханический корректор

Система регулировки положения отражателя фар с электроприводом получила наибольшее распространение. Электропривод позволяет реализовать как принудительное изменение высоты границы пучка света, так и автоматическую регулировку в зависимости от реальных условий движения.

Устройство системы принудительного действия:

  • переключатель на приборной панели;
  • мотор-редукторы;
  • блок управления;
  • провода питания.

Переключатель обычно устанавливается слева от рулевой колонки и имеет 3-4 фиксируемых положений для изменения угла наклона отражателя фар. Сервопривод, он же мотор-редуктор, он же непосредственно и корректор фар, является исполнительным механизм, перемещение штока которого поднимает либо опускает отражатель, упираясь в его нижнюю часть (сверху отражатель закреплен на шарнирах).

Принцип работы

Принципиально устройство сервопривода напоминает мотор-редуктор, использующийся в конструкции центрального замка. Устройство:

  • небольшой двигатель постоянного тока с возбуждением от магнитов;
  • червячный редуктор, использующийся для превращения вращательного движения вала электромотора в возвратно-поступательно перемещение штока;
  • схема управления;
  • датчик фактического положения штока резистивного типа.

ЭБУ регулирует положение штока подачей управляющего напряжения на сервопривод. Логику управления корректорам фар с электромеханическим приводом рассмотрим на примере БУК 02-01, использующего на многих отечественных авто. Одним из основных компонентов управляющей платы является мостовая схема управления мотор-редуктором, в основе которой двухканальный операционный усилитель. Одно плечо мостовой схемы соединено с датчиком фактического положения штока, а второе – с входным выводом платы управления. Воздействие на электропривод корректора осуществляется изменением управляющего воздействия на входе платы. При появлении ошибки рассогласования моста управляющая система будет подавать напряжение на сервопривод до того момента, пока напряжение на выводах датчика положения не сравняется с управляющим. В электронном блоке управления обязательно предусмотрена защита от перенапряжения бортовой сети автомобиля. Когда переключатель электромеханического корректора фар не изменяет своего положения, электродвигатель находится в выключенном состоянии.

Характерные неисправности
  • Обрыв цепи, появление окислов в местах разъемов.
  • Износ деталей электродвигателя.
  • Перегорание элементов интегральных схем.

Системы автоматического управления корректором фар

Автоматизированный корректор положения отражателя фар не требует участия водителя для регулировки светотеневой границы. Система, использующаяся с галогенными лампами, ориентируется лишь на положение кузова, поэтому ее еще называют статической.

На автомобилях с ксеноновыми источниками света используется усовершенствованный адаптивный корректор, который поддерживает пучок света в заданном положении, ориентируясь на изменение положения кузова при ускорении, замедлении, изменении направления и движении по ухабистым участкам дороги. Определено это тем, что прямой свет ксеноновых фар намного агрессивней воздействует на глаза человека.

Устройство системы:

  • датчики дорожного просвета автомобиля;
  • блок управления;
  • сервоприводы (обычные электромеханические мотор-редукторы).

Датчик из комплекта для установки ксенона своими руками.

Основой принципа работы является постоянное считывание дорожного просвета автомобиля. Для этого используются бесконтактные датчики, построенные на основе эффекта Холла. Обычно устанавливается несколько датчиков на несущих кузовных элементах в передней и кормовой частях. В корпусе измерителя находится статор (подвижный элемент) со встроенными магнитами и ротор (неподвижный элемент), являющийся датчиком Холла. Статор соединен тягой с деталью подвески, поэтому всяческое изменение положения детали относительно кузова передается датчиком в блок управления. ЭБУ обрабатывает полученную информацию и управляет работой мотор-редукторов. Несмотря на очевидное удобство, зачастую автоматический корректор доукомплектовывается системой с возможностью ручной регулировки.

В конструкции может использоваться всего один датчик положения кузова ультразвукового типа. Чаще всего такое решение предлагается в качестве альтернативы штатным системам при установке ксеноновых ламп своими руками.

autolirika.ru

Регулировка фар - как правильно настроить ближний, дальний и противотуманный свет своими руками

Регулировка фар постепенно сбивается при проезде неровностей, от вибраций кузова или установки новых ламп. Водители не замечают изменений и эксплуатируют автомобиль с оптикой, которая ослепляет встречный поток и не обеспечивает качественного освещения в темное время суток.

Когда требуется настройка

Регулировка фонарей требуется не менее 1 раза в год, а также после замены ламп. Свет сбивается постепенно, поэтому человеческий глаз не способен заметить отклонения.

При эксплуатации автомобиля в тяжелых условиях рефлектор подвергается постоянным вибрациям и нагрузкам. Из-за этого он постепенно занимает неверное положение, при котором световой поток теряется в дали или уходит вниз.

Определить неисправность можно по признакам:

  • свет фар отличается, если встать перед автомобилем;
  • при езде на ближнем свете водители встречного транспорта моргают дальним;
  • ухудшился обзор обочины;
  • галки не различимы и имеют сильное расхождение по высоте или в горизонтальной плоскости.

Корректировка света обеспечит наилучшее освещение автомобильной дороги и окажет положительное влияние на безопасность вождения.

Причины нарушения регулировки света

Многих водителей беспокоит проблема, почему одна фара горит ярче другой, если смотреть на машину со стороны. Это говорит о нарушенной корректировке фар и появлении засветки в области светотеневой полосы.

К факторам, влияющим на настройку оптики, относятся:

  • попадание в крупную выбоину на высокой скорости;
  • неисправность корректора;
  • последствия легкого ДТП;
  • установка ламп сомнительного качества.

Автовладельцы задумываются, почему плохо светят фары после замены ламп. Причиной могут стать как новые световые элементы, так и неаккуратность при монтаже. Некачественные лампы изготавливаются без соблюдения правил и требований, поэтому часто имеют смещение спирали. Рефлектор не может уловить луч, сформировать его и направить на дорогу. В таком случае поможет только покупка новых лампочек. Другим фактором может стать случайное смещение механизма во время замены лампы. В обоих случаях оптика не сможет корректно освещать дорогу.

При наезде на неровность фонарь сотрясается, и рефлектор перескакивает в другое положение. Такой же эффект получается при небольшом ДТП. Правильная регулировка фар поможет исправить ситуацию и полностью исключит проблему.

При закисании корректора или перегорании управляющей платы фонари зависают в одном положении и ослепляют всех участников движения при загрузке багажника или салона автомобиля. В таком случае потребуется проверка всех составляющих и замена сломанных деталей.

Самостоятельная регулировка

Чтобы отрегулировать самостоятельно свет, не нужно иметь специального оборудования. Для проведения работ потребуется:

  • подручные инструменты;
  • заранее обслуженный и подготовленный автомобиль;
  • схема для регулировки.

При ответственном подходе и соблюдении инструкций регулировка без прибора не уступит в качестве профессиональному оборудованию.

Необходимое оборудование и оснащение

Для выполнения настройки понадобятся инструменты:

  • рулетка;
  • маркер;
  • строительный уровень;
  • отвертка или шестигранник в зависимости от модели автомобиля;
  • чистая тряпка.

Прибор для настройки фар стоит дорого, найти его можно в специализированных мастерских. Самостоятельная корректировка ничем не отличается от профессиональной, но занимает немного больше времени. Для проведения настройки следует выбирать теплый вечер без ветра и осадков.

С помощью настройки можно как улучшить свет фар, так и ухудшить. Негативные последствия возникают только в случае несоблюдения указаний и неправильном построении схемы.

Подготовка автомобиля

Для регулировки света нужно подготовить машину. Для этого нужно выполнить шаги:

  1. Накачать шины в соответствии с указаниями на табличке, расположенной на стойке водительского дверного проема.
  2. Очистить багажное отделение.
  3. Заправить полный бак топлива.
  4. Отмыть кузов на мойке.
  5. Установить машину на ровную площадку перед стеной, воротами гаража на расстоянии в 5 метров.
  6. Покачать кузов для расслабления пружин и амортизаторов.
  7. Открыть капот и протереть тканью оптику.
  8. Выставить корректор в нулевое положение.

Для проверки положения кузова нужно провести внешний осмотр или воспользоваться строительным уровнем.

Нанесение разметки

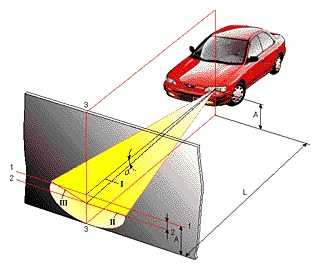

Схема регулировки поможет выставить верный угол и проверить область светотеневой полосы. Отметки делаются с помощью маркера и подходят для подстройки света рефлекторных и линзованных фар.

Как самостоятельно нарисовать схему:

  1. Измерить высоту лампы ближнего света относительно земли.
  2. Перенести горизонтальную линию на стену.
  3. Отметить центр автомобиля на схеме. За ориентир берется центр шильдика на решетке радиатора.
  4. Замерить расстояние между лампами в правой и левой фаре.
  5. Нанести отметки на стене относительно центральной полосы.

Свет фар в темноте даст четкие галки на схеме, благодаря которым можно качественно провести настройку. Такая таблица регулировки подходит для всех автомобилей и часто используется в автосервисах.

Винты в корпусе оптики позволяют изменять угол наклона фар, таблица не даст выйти за пределы рекомендуемых значений.

Места нахождения регулировочных винтов

Регулятор фар — это винты или пластиковые шайбы, которые встроены в корпус оптики и отвечают за угол света.

Как настроить положение света регулировочными болтами:

  • винты, которые отвечают за угол поворота рефлектора, располагаются ближе к решетке радиатора;
  • угол света в вертикальной плоскости — зона ответственности винтов, которые находятся около крыльев машины.

Для дальнего света отдельного регулятора не существует. Оптика настраивается двумя основными винтами, которые крутятся с помощью отвертки или шестигранника.

Как регулировать: аккуратно крутить болты и наблюдать за изменением положения света относительно таблицы. Применение силы приведет к сломанному корректору или срезанной резьбе.

Процедура регулировки

Настройка фар с линзами, диодами и галогеном выполняется на подготовленном автомобиле в сухую погоду.

Как настроить линзованные фары:

  1. Установить линию излома галки в соответствии с измерениями расстояния между лампами относительно центра машины.
  2. Высота пучка выставляется ниже горизонтальной линии на 50 мм.
  3. Граница галки не должна выходить за пределы горизонтальной пометки.

Регулировка света с рефлекторной оптикой или светодиодами ничем не отличается от настроек линз.

Водители интересуются, как сделать фары ярче для улучшения видимости дорожного покрытия. Для этого нужно выполнить самостоятельную настройку и периодически проверять состояние фар и настройку света.

infokuzov.ru

Как самостоятельно настроить и регулировать фары на автомобиле

Несмотря на большое разнообразие автомобилей, регулировка оптики предполагает следование одной и той же последовательности действий. Настроить фары можно как в условиях сервиса, так и самостоятельно, при этом в последнем случае не потребуется наличие специальных инструментов и приспособлений.

Когда и для чего нужно регулировать фары автомобиля

Каждый автовладелец должен знает, что в тёмное время суток управлять транспортным средством можно только при хорошем освещении, которое способна обеспечить правильная регулировка фар. Если оптика настроена неверно, а угол наклона не соответствует установленным требованиям, то водители встречных машин будут ослепляться потоком рассеянного света. Такая ситуация повышает вероятность возникновения ДТП при встречном разъезде автомобилей. Помимо этого, низкая эффективность работы фар сокращает зону видимости, что также влечёт к аварийным столкновениям.

Эксплуатация автомобиля происходит на дорогах с покрытием, которое в большинстве случаев имеет неровности. В результате угол установки фар изменяется и возникает необходимость регулировки время от времени. Кроме этого, к этой процедуре прибегают в следующих ситуациях:

  • если устанавливалась новая фара, производилась замена лампы либо отражающего элемента;
  • при монтаже противотуманок;
  • в случае ДТП, при котором был повреждён передок автомобиля;
  • при ремонте или замене элементов подвески;
  • при замене колёсных дисков либо шин.

Одной из ситуаций, когда требуется прибегать к регулировке фар, является их замена

Как настроить правильно: подготовка к работе

Если придерживаться советов опытных автовладельцев, то они не рекомендуют новичкам выполнять самостоятельную регулировку оптики без предварительной подготовки к этому процессу. В противном случае придётся обратиться за помощью в автосервис. Этап подготовки к настройке предполагает создание условий, которые соответствуют стандартному положению автомобиля:

  1. Перед началом регулировки из багажного отделения убирают все посторонние предметы и оставляют только штатные инструменты, к которым относится аптечка, домкрат, знак аварийной остановки.
  2. В ходе настройки кузов должен располагаться правильно, для чего проверяют давление в шинах. Параметр должен соответствовать рекомендациям завода-производителя.
  3. Если регулировку осуществлять совместно с помощником, то процедуру можно ускорить, при этом весовые категории с владельцем должны быть одинаковыми.
  4. Выполняют очистку оптики от грязи. Для удаления дорожной пыли используют чистую воду, а для того чтобы избавиться от масла и прочих химических веществ, используют органический растворитель.
  5. Регулировочные винты предварительно смачивают проникающей жидкостью. После, крепёж ослабляют и проверяют, насколько надёжно фары посажены в нише.
  6. Перед началом регулировки требуется найти ровную площадку и произвести на стене вертикальную разметку.

Для подготовки автомобиля к регулировке оптики, одним из пунктов является проверка давления в шинах

Нанесение разметки для регулировки

Для правильного осуществления разметки требуется подъехать к стене на 2 м, после чего на неё наносится центр автомобиля и центральную ось ламп. Далее, следует отметить расстояние от поверхности дороги до выбранного осветительного прибора. От центра фары отмечается расстояние до центра машины. Затем отмечают линию, ниже от нанесённой на 5 см. Она будет соответствовать положению лампы от пола. После отъезжают от стены на 7 м. Далее, точки, соответствующие оптическим центрам каждого осветительного прибора, соединяют линией, которая дополняется ещё тремя вертикально расположенными отрезками (от центра фар и центра автомобиля). Когда разметка будет закончена, приступают к регулировке ближнего и дальнего света фар.

Прежде чем настроить фары, необходимо на вертикальной стене нанести разметку, в соответствие с которой можно будет понять, куда нужно смещать оптический прибор

Способы регулировки фар машины

Существует несколько вариантов регулировки оптических приборов:

  1. Применение стенда. Этот способ используется в условиях автосервисов.
  2. Регулировка с помощью прибора, с помощью которого можно добиться оптимальных результатов.
  3. Если прибора нет, то юстировку можно выполнить вручную.

Настройка оптики на СТО

Далеко не каждый водитель знает, как отрегулировать оптический прибор правильным образом. В этом случае лучшим выходом будет обратиться на СТО, где при помощи специальных приборов отрегулируют фары, при этом точность будет выше, чем при ручной настройке. Если процедура выполнялась впервые, то также стоит обратиться на СТО для проверки точности проведённой работы. В результате вы будет знать, насколько все правильно делаете.

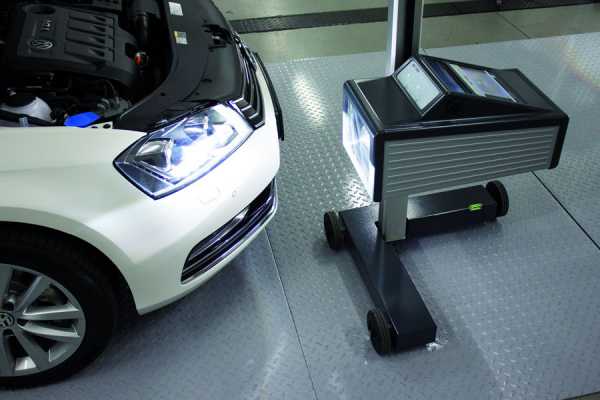

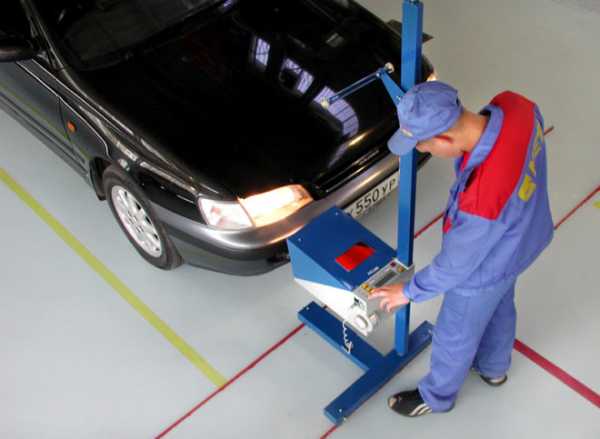

В условиях СТО фары регулируют при помощи специального оборудования

Самостоятельная регулировка

Для настройки оптики своими руками прибегают к стандартной схеме. В то же время некоторые производители автомобилей и ламп предлагают свои методы регулировки. Как правило, схема регулировочного процесса должна прилагаться к технической документации на машину. Универсальный способ, который подходит для большинства автомобилей, предполагает следующую последовательность действий:

  • на ровной вертикальной поверхности (стене) выполняется разметка, которая будет задействована в качестве стенда;
  • автомобиль располагают перед стеной на ровной горизонтальной площадке на удалении 7–10 м.

Пошаговая настройка фар своими руками

Когда все подготовительные мероприятия выполнены, можно приступать к регулировке ближнего, а затем дальнего освещения.

Настройка ближнего света

После правильной разметки включаем свет фар. В первую очередь производится регулировка угла наклона оптического прибора. Параметр должен совпадать с горизонтальной линией, отмеченной на стене. Чтобы добиться нужного пучка света вращают регулировочные винты, которые располагаются на тыльной стороне фары в подкапотном пространстве. Процесс происходит попеременно, при этом один прибор регулируется, второй прикрывается, например, картоном. При установке пучка света немного ниже места, где отмечены центры оптических приборов, можно считать, что процедура выполнена правильно.

Настройка фар выполняется регулировочными винтами, расположенными с тыльной стороны оптического прибора

Настройка дальнего света

Дальнее освещение регулируется отдельно от ближнего, при этом несколько изменяется разметка на стене. Вертикальная поверхность должна быть ровной и гладкой, но расстояние должно составлять минимум 10 м. Последовательность разметки такова:

  1. Полностью снаряжённый и заправленный автомобиль устанавливают на ровной площадке напротив вертикальной поверхности, на которой размечается положение центров фар. Для фиксирования реальных мест этих центров, ищем их на машине. Полученные точки соединяются, также проводится горизонтальная линия на 12 см ниже основной.
  2. После разметки автомобиль отгоняется на 10 м, регулятор освещения выставляется на ноль. Световой пучок, который получен от головной оптики, обязательно должен находиться верхней границей на нижней линии под основной горизонталью.
Видео: регулировка фар на примере Ford Fusion

Регулировка ПТФ

Настройка осуществляется путём вращения оптического прибора по вертикали и горизонтали, добиваясь оптимального угла наклона. Предварительно ослабляют болты крепления противотуманок к бамперу и выполняют следующие действия:

  • Автомобиль устанавливают на ровной поверхности на расстоянии порядка 5–7 м от вертикальной поверхности (например, стена дома). Машина должна быть установлена таким образом, чтобы её ось была перпендикулярна плоскости, на которой будет осуществляться разметка.
  • Давление в шинах должно соответствовать норме, при этом сам автомобиль нужно качнуть сбоку, чтобы пружины подвески стали на место.

Регулировка противотуманных фар имеет некоторые отличия, по сравнению с головной оптикой

Сам процесс регулировки состоит из следующих шагов:

  1. Измеряется расстояние между центром противотуманной оптики и основанием площадки.
  2. Отмечается горизонтальная линия на стене, уровень которой соответствует выполненным измерениям.
  3. Включают ближний свет и делают отметку на вертикальной поверхности с нанесением центра двух лучей.
  4. Выключают ближний свет и включают противотуманные фары.
  5. При расположении автомобиля в 5 м от поверхности с разметкой, верхняя граница пучка света должна находиться на 10 см ниже высоты от уровня горизонтальной площадки. Противотуманная оптика должна устанавливаться параллельно продольной оси машины.
  6. Между центрами световых пучков расстояние должно составлять 1200 мм.
  7. На стене проводится линия, которая разделяет автомобиль на две половины.
  8. Чертится полоса, которая на 10 см ниже первой.
  9. Измеряют расстояние от противотуманной фары до земли и от лампы до центра автомобиля.
  10. Полученное пересечение линий и будет центром противотуманок.
Видео: как отрегулировать противотуманные фары без прибора

Такова схема регулировки фар головного света и противотуманок. Ознакомившись с последовательностью действий, настройку можно выполнить самостоятельно. Правильно выполненный процесс повышает уровень безопасности водителя, пассажиров и других участников дорожного движения в тёмное время суток. Из сказанного можно сделать вывод, что периодическая проверка эффективности работы фар является важным мероприятием и пренебрежение этим процессом неуместно.

Для самостоятельной регулировки фар потребуется подготовить автомобиль, найти вертикальную поверхность, ровную площадку под него и правильно нанести разметку. Останется настроить оптику регулировочными винтами, следуя определённой последовательности действий.

Оцените статью: Поделитесь с друзьями!

autoclub.su

Регулировка света фар своими руками: тонкости и нюансы

В рамках технического обслуживания автомобилей регулировка фар является важным и ответственным этапом. Прежде всего, важно понимать, что неправильная регулировка фар напрямую влияет на комфорт и безопасность водителя, а также других участников дорожного движения.

На деле, ошибки при регулировке приводят к тому, что водитель сильно утомляется и плохо различает различные объекты на дороге в условиях недостаточной освещенности. Также не отрегулированные фары могут стать причиной ослепления других водителей встречного транспорта.

В свою очередь, это нередко приводит к ДТП и т.п. Далее мы рассмотрим, как регулировать фары, а также особенности самостоятельной регулировки ближнего и дальнего света фар своими руками.

Читайте в этой статье

Зачем регулировать фары и когда это необходимо

Итак, если просто, фары могут светить как слишком близко (опущены), так и слишком высоко (приподняты) вверх. В первом случае  водителю автомобиля сложно управлять ТС в темное время суток или в условиях плохой видимости,  особенно на скорости.

Причина — дорога освещена фарами только на несколько метров перед самой машиной, чего недостаточно для того, чтобы своевременно заметить  всевозможные предметы и объекты, дефекты дорожного полотна  и т.д. (ямы, другой автомобиль, велосипедисты, животные, пешеходы и т.п.).

Более того, если фары светят только перед авто, автоматически не «срабатывают» светоотражающие элементы, трудно различить в темноте открытые двери припаркованных автомобилей, аварийные знаки, выставленные на дорогу,  дорожные знаки, покрытые особой светоотражающей краской, заметить катафоты на велосипедах или прицепах и т.д.

Если же фары «задраны» вверх,  это приводит  к тому, что  происходит сильное ослепление встречных водителей. На трассе это может стать причиной конфликтов между водителями, серьезных ДТП и т.д.

Также если фары светят вверх, дорога в непосредственной близости перед автомобилем освещена хуже, световой поток  рассеивается и в целом не так хорошо ложится на дорожное полотно, фары эффективно освещают только верхние объекты (ветки деревьев, дорожные знаки и т.п.).

Как выполняется настройка фар и регулировка

Начнем с того, что в норме фары автомобиля должны эффективно освещать дорогу так, чтобы водитель мог нормально оценивать дорожную ситуацию на приемлемом расстоянии и успеть среагировать должным образом. Параллельно не допускается ослепление встречных водителей.

По этой причине фары нельзя как слишком сильно опускать, так и поднимать. Фары должны быть выставлены в строго рекомендуемое положение. К этому и сводится вся суть регулировки света фар. Отметим, что на поверхности рассеивателя фары на большинстве авто (кроме линзованной оптики) есть особый рисунок, сформированный рифленой насечкой.

Этот рисунок рассеивает и переправляет световой поток таким образом,  чтобы  расширить зоны освещенности и улучшить освещенность самой дороги,  а также минимизировать ослепление встречных водителей.

Если просто, рисунок «отсекает» световой пучок по верхнему краю, чтобы  поток света был ниже уровня глаз водителя встречного авто. Параллельно рассеиватель несколько расширяет поток внизу, создавая нужный коридор освещения. Это позволяет качественно осветить саму дорогу, а также частично захватить обочину.

  • Идем далее. На одних авто ближний и дальний свет могут быть реализованы при помощи одного блока в фаре, тогда как на других фара делится на составляющие модули ближнего и дальнего света. Как показывает практика,  наибольшее внимание следует уделять тому, как выполнена регулировка ближнего света фар, так как именно такой свет используется чаще всего.

При этом регулировка ближнего света выполняется  по определенной схеме. Общие правила регулировки света фар автомобиля сводятся к тому, что при такой регулировке осуществляется изменение направления оси пучка света за счет поворота отражателя, в фокусе которого находится лампочка.

Если просто, отражатель перемещают по вертикали и по горизонтали путем вращения двух  регулировочных винтов, отвечающих за перемещения относительно вертикальной и горизонтальной плоскости. Винты зачастую находятся на задней поверхности блок-фары, могут быть расположены ближе к стеклу фары и т.д.

  • Чтобы добиться максимально правильного положения отражателя, сначала световое пятно, которое формирует оптика,  следует совместить со схемой регулировки для конкретного авто. Такие возможности дает специальный стенд регулировки фар.

Однако на деле  схема регулировки света фар автомобиля  вполне может быть реализована и самостоятельно в кустарных условиях.  Для этого достаточно изучить, как настроить фары своими руками.

  • Сначала нужно автомобиль  без загрузки поставить на ровную горизонтальную площадку;
  • Перед машиной на расстоянии 5 метров должен быть экран. Это может быть стена, забор до 1 метра в высоту, ворота гаража и т.д.;
  • На указанный экран следует нанести вертикальную линию, которая будет лежать в плоскости симметрии авто;
  • Справа и слева проводятся еще две симметричные линии, которые должны совпасть с центром левой и правой фары;
  • Затем на такой же высоте, как и центр фары от земли, нужно нанести горизонтальную линию, после чего еще одну на 5 см. ниже.
  • Далее включается ближний свет фар и можно начать регулировку. Сначала одну, затем другую фару прикрывают, определяя положение световой границы по схеме, которая нанесена на экран.
  • В норме граница должна быть по второй линии (нижней).  Если замечены отклонения, свет фар регулируют винтами для получения необходимого результата.

Советы и рекомендации

Разобравшись с тем, как отрегулировать фары без стенда, вполне можно реализовать данную процедуру самому. При этом часто бывает так, что неаккуратное вращение винтов может стать причиной сорванных резьб и т.д.

По этой причине нужно заранее определить, где находятся такие регулировочные винты на конкретном авто, а также каким инструментом их оптимальное всего вращать без рисков поломок.

Еще отметим, что если ранее фары были приподняты, после регулировки фар может оказаться, что света недостаточно. В этом случае часто причиной  становится помутнение стекла фары. Проблему частично устраняют путем установки более мощных ламп (иногда помогает),  однако оптимально улучшать свет полировкой фар или полной заменой стекла фары.

Как правило, комплексный подход позволяет значительно улучшить качество освещения, при этом фары светят на дорогу, не ослепляя других водителей. Еще можно осуществить доработку, заменив галогеновые лампы на ксенон.

Пойти можно двумя путями. Если модель имеет версию с ксеноном с завода, тогда фары можно заменить, а также доукомплектовав автомобиль всеми нужными элементами. Также можно поставить ксенон не штатно.

При этом важно помнить, что во многих странах такие манипуляции и внесения изменений в конструкцию  автомобиля запрещены. Более того, даже если после такой установки с контролирующими органами не возникает проблем, важно понимать, что просто заменить галогеновую на ксеноновую лампу недостаточно. Ксеноновые лампы намного ярче, чем галогеновые!

Стандартные фары и отражатели не рассчитаны на такой световой поток и сильно слепят встречный транспорт даже в том случае, если все регулировки фар выполнены правильно и точно по схеме.

Само собой, ослепление встречных водителей может стать причиной конфликтов на дороге, а также ухудшает безопасность как самого владельца авто с такой оптикой, так и других участников дородного движения.

Единственным выходом считается установка линзованного ксенона. В рамках такой установки штатная фара отдельно подготавливается, выполняется полировка стекла, после чего в фару устанавливается линза, которая позволяет сформировать четкую светотеневую границу и точно распределить свет на дорогу, избегая при этом ослепления встречных водителей.

Также рекомендуется отдельно установить омыватель фар или постоянно следить за их чистотой. Если есть корректор фар, в обязательном порядке следует им пользоваться в том случае, если загружена задняя часть автомобиля и фары по этой причине начали светить вверх.

Напоследок добавим, что если регулировка фар своими руками  выполняется в кустарных условиях, важно не забывать  и про освещение обочины. Если световой поток от левой фары, прежде всего, не должен слепить других водителей, уровень освещения правой обочины  можно немного улучшить, приподняв правый край светового пучка немного выше.

Подведем итоги

С учетом приведенной выше информации становится понятно, что регулировка света фар и проверка такой регулировки должны выполняться с определенной периодичностью. Дело в том, что  в процессе эксплуатации (например, от вибраций) или если фары снимались для проведения работ,  регулировки могут сбиваться.

Параллельно важно понимать, что фары должны быть чистыми, стекло фары не поцарапанным. Сама фара не должна «потеть» и быть полностью герметичной. Только в этом случае можно рассчитывать на то, что освещение дороги будет максимально качественным и эффективным, при этом исключается ослепление встречных водителей.



Читайте также

krutimotor.ru
