Регулировка ручного тормоза: настраиваем «ручник» правильно

Одним из элементов тормозной системы является ручной (стояночный) тормоз или, как его называют автомобилисты, ручник. Именно этот элемент удерживает авто в недвижимом состоянии, когда это необходимо.

Автовладельцу точно не известно, когда ему может потребоваться отрегулировать ручной тормоз (а многие не пользуются им вовсе). Но не стоит относиться пренебрежительно к данному элементу тормозной системы, так как от него может зависеть безопасность на дороге (кстати, пройти техосмотр с неисправным ручником не получится).

Тем более, что процесс регулировки ручника – один из самых простых процессов самостоятельного ремонта автомобиля. Для его осуществления достаточно обладать базовыми знаниями об устройстве автомобиля.

1. Зачем нам нужен исправный ручник

Ручной тормоз – это элемент тормозной системы автомобиля, который выполняет функцию блокировки колёс относительно оси передвижения транспортного средства, и обеспечивает таким образом устойчивость автотранспортного средства на поверхности передвижения (в том числе и на поверхности с уклоном).

Исправный ручник выполняет такие функции:

1. Обеспечивает устойчивость автомобиля на дорожной поверхности во время стоянки или на склонах.

2. Помогает в осуществлении экстренного торможения.

3. При наличии навыков с его помощью можно войти в управляемый занос.

4. При поломке ножного тормоза, может выполнять его функции.

Но стоит заметить, что использовать ручной тормоз как постоянный тормозной элемент (вместо ножного тормоза) нельзя, ведь его основное предназначение – фиксировать авто во время стоянки. Если же необходимо использовать ручник при торможении во время движения, его не рекомендуется резко натягивать, так как это спровоцирует занос автомобиля.

Устройство и принцип действия ручного тормоза довольно просты. Он состоит из трёх основных компонентов:

1. Механического привода.

2. Исполнительного механизма.

3. Управляющего узла.

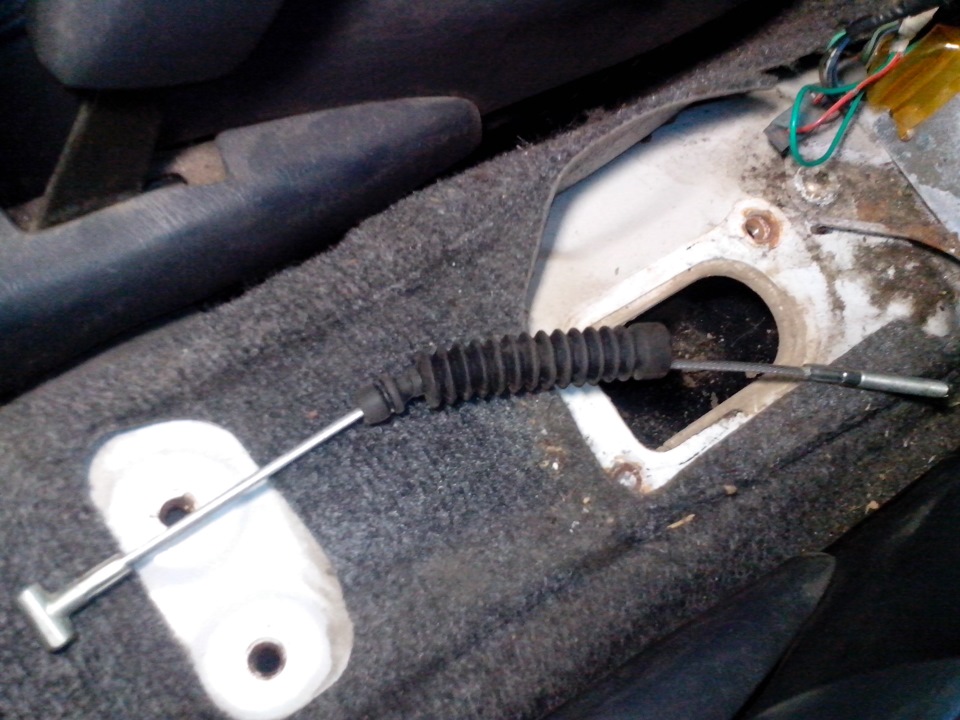

Механический привод выполнен в виде троса ручного тормоза. Этот трос производит воздействие на задние тормозные колодки или же на трансмиссию (в зависимости от конструктивных особенностей автомобиля). Коромысло, установленное в ручном тормозе, обеспечивает равномерное натяжение троса на двух тормозных колодках.

Исполнительным механизмом ручного тормоза выступают тормозные колодки задней оси, привод которых может осуществляться не только от рычага ручника, но и от ножной педали тормоза. Сделано это для простоты конструкции и для более облегчённого обслуживания автомобиля.

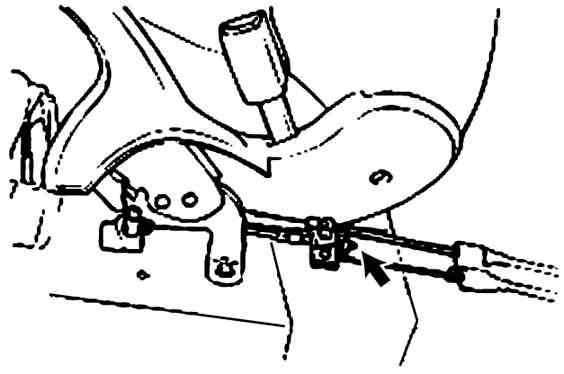

Ручник приводится в действие управляющим узлом, представленным рычагом ручного тормоза с храповиком, который управляет натяжением троса. Он располагается между сидением водителя и сидением пассажира в центральном тоннеле. На авто с автоматической трансмиссией вместо рычага присутствует ножная педаль стояночного тормоза.

О включении ручника сигнализирует датчик в виде лампочки на приборной панели. Этот датчик помогает водителю ориентироваться, когда включён ручник и не забывать снимать авто с ручника перед началом движения. В некоторых авто, если двигаться с включённым ручником, раздастся звуковой сигнал, что очень удобно, ведь зачастую водители забывают отключать ручной тормоз.

2. Когда нужна регулировка ручного тормоза

Диагностику ручника следует проводить примерно один раз на месяц или через каждые 30 тысяч километров пробега. При подозрениях на поломку проводить диагностику ручника можно и чаще, тем более, что она очень проста в выполнении.

Рассмотрим два способа самостоятельной диагностики работоспособности ручного тормоза.

1. Первый способ. Заехать на крутой склон и потуже затянуть рычаг. Если автомобиль устоит на этом склоне, то ручной тормоз в порядке. Если же эксперимент закончился неудачей и автомобиль не остановился, то необходимо полностью натянуть на себя ручник и посмотреть, продолжиться ли движение. Движение продолжилось? Это явный признак необходимости ремонта или регулировки ручного тормоза.

2. Второй способ. Ручной тормоз полностью до отказа натянуть, включить первую передачу, педаль сцепления отпускать плавно. Если ручник исправен, то двигатель заглохнет. Если же ручник неисправен, то автомобиль начнёт медленное движение. Это явный признак необходимости отрегулировать ручник или произвести его ремонт.

Причинами неисправности ручного тормоза могут быть следующие:

1. Сильное ослабления натяга тормозного троса.

2. Изношенность тормозных накладок.

3. Увеличение зазора между тормозными барабанами и колодками.

Когда же нужно проводить регулировку ручного тормоза?

Регулировка ручного тормоза необходима в следующих случаях:

1. Была произведена замена тормозных колодок.

2. Была произведена замена тормозных барабанов (тормозных дисков).

3. Была произведена регулировка положения тормозных колодок.

4. Была произведена замена тормозного торса в ручнике.

5. Была произведена обратная установка регулировочного приспособления.

6. Ход тормозного рычага сильно увеличился (до 10 зубцов).

Чтобы устранить проблемы с ручным тормозом можно либо сразу обратиться на станцию автосервиса, либо попробовать устранить неисправность самостоятельно. Отрегулировать ручник самостоятельно несложно и с этой операцией справиться любой человек, у которого есть базовое представление об устройстве автомобиля.

Но регулировка ручного тормоза должна осуществляться в специально предназначенном для ремонта месте и с соблюдением всех правил собственной безопасности. Перед проведением ремонта обязательно следует уточнить, ручник какой именно конструкции установлен в автомобиле, заглянув в инструкцию по эксплуатации транспортного средства.

3. Натяжка ручного тормоза – ваши действия

Ремонт ручного тормоза обычно сводится к замене троса. Но в большинстве случаев для возобновления работы ручника, достаточно просто произвести его натяжку. А это под силу каждому водителю.

Если ручной тормоз отрегулирован верно, количество щелчков во время затяжки рычага должно быть 5-6. Если количество щелчков меньше или больше, значит нужно провести процедуру регулировки.

Регулировка стояночного тормоза, вне зависимости от его конструктивных особенностей, основана на принципе регулировки зазор между тормозными колодками (накладками) и тормозными барабанами (дисками).

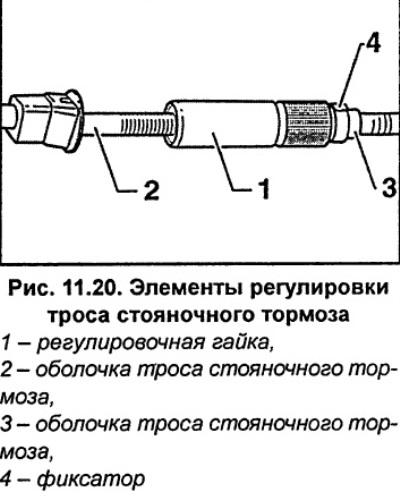

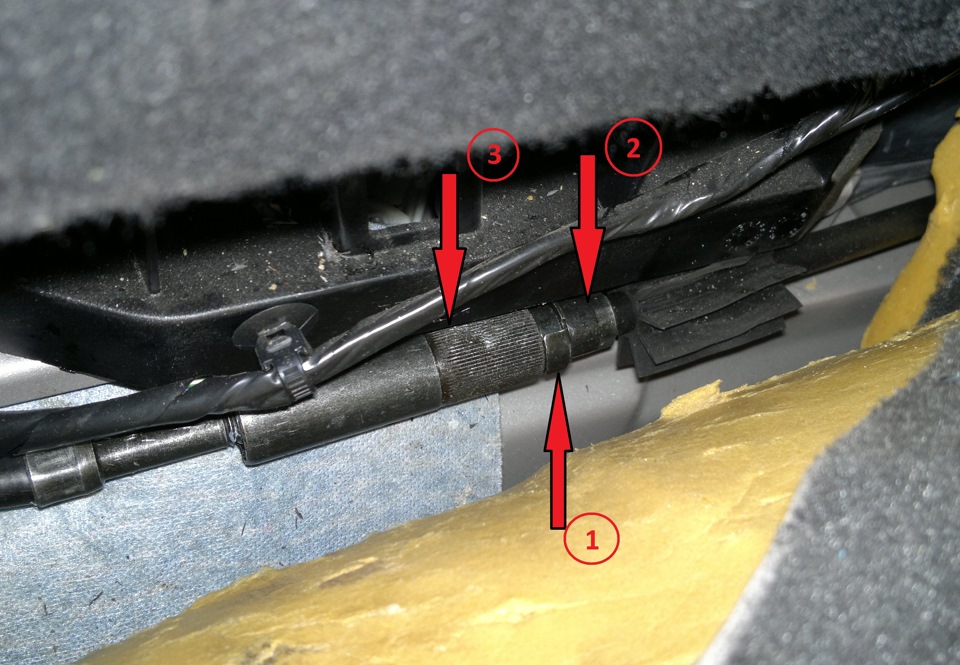

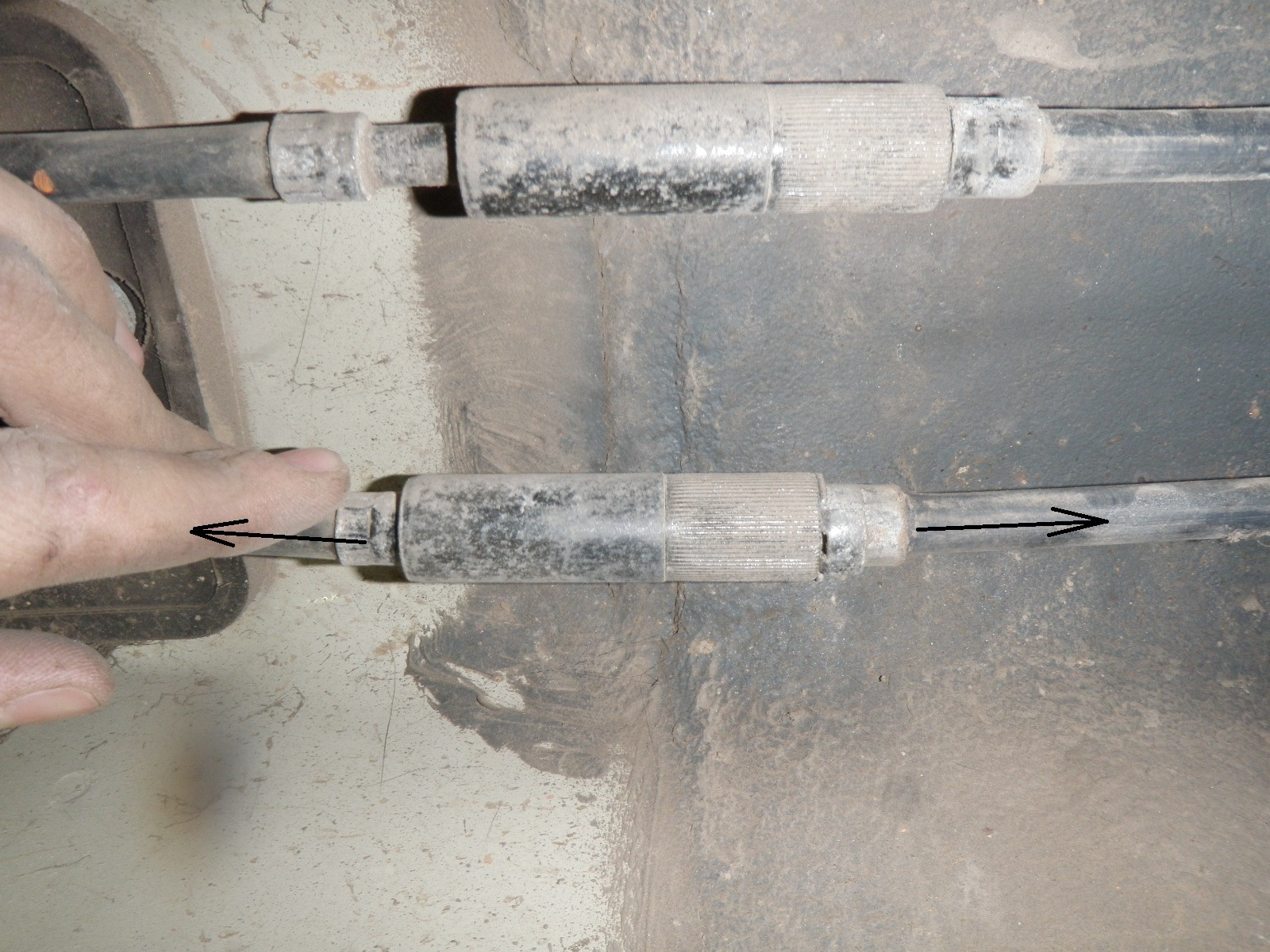

Регулируют этот зазор, изменяя длину троса ручного тормоза (его натяжение), который располагается под салонной панелью в нижней части тормозного рычага.

Регулировку натяжения ручного тормоза желательно производить в смотровой яме, на подъёмнике или на эстакаде. На крайний случай можно воспользоваться домкратом и установить под заднюю часть автомобиля опорные козлы. Есть модели автомобилей, в которых регулировка натяга ручника производится прямо в автомобильном салоне (об этом можно уточнить в инструкции об эксплуатации). В таком случае не придётся заморачиваться с поднятием автомобиля.

Натяжка ручного тормоза состоит из таких этапов:

1. Поднять автомобиль и установить его на опору (чтобы иметь доступ к днищу авто).

2. Поднять рычаг ручного тормоза на 1-3 щелчка.

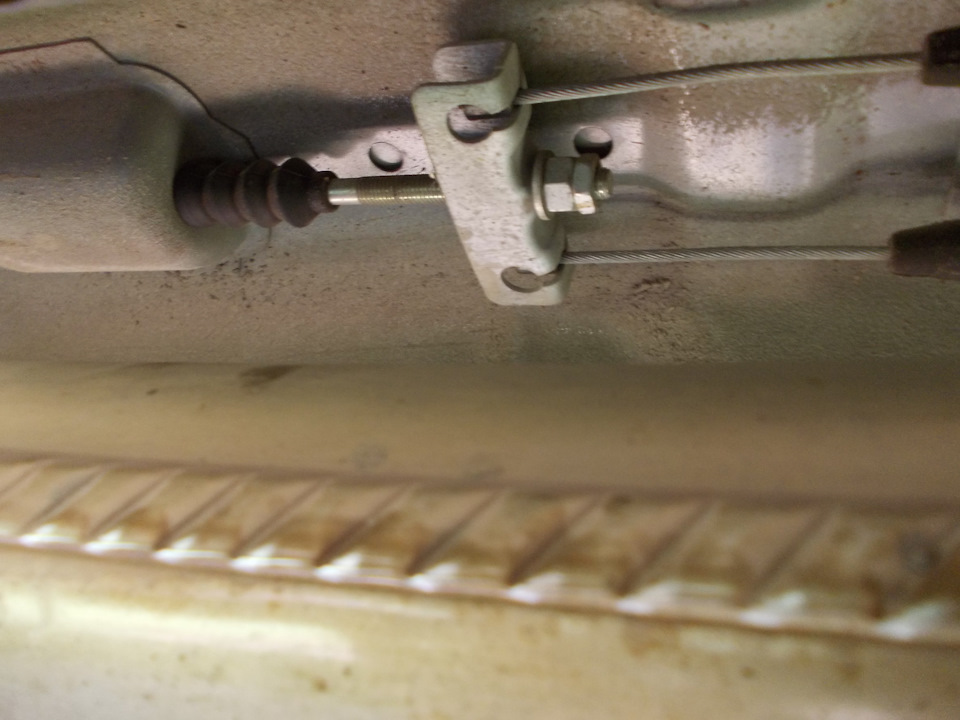

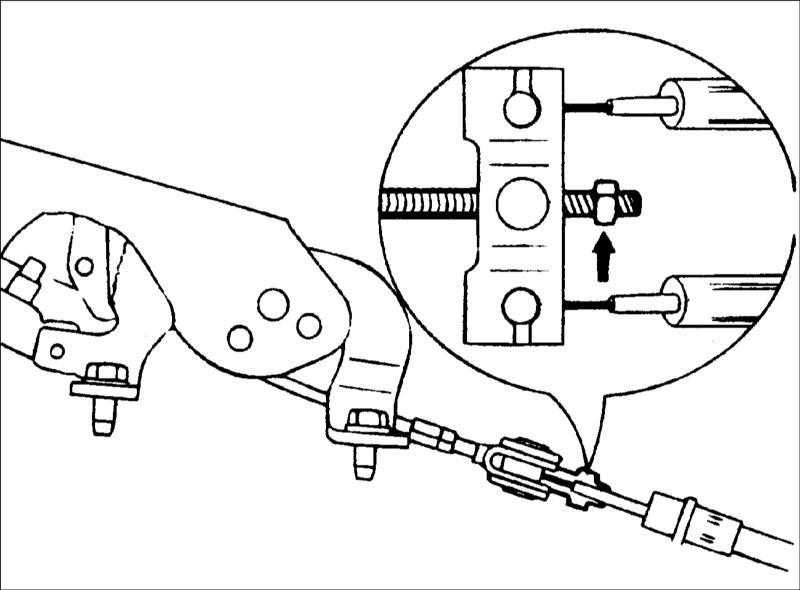

3. Найти и ослабить контргайку от регулировочного устройства через отверстие в тормозном барабане.

4. Завернуть регулировочную гайку и проследить натяжение троса тормозов.

5. Если натяжение троса не осуществилось, то необходим профессиональный ремонт ручного тормоза с заменой его троса. Для этого лучше обратиться к специалистам.

6. Если натяжение прошло удачно, необходимо проверить работу ручника, потянув рычаг «на себя». После этого попробовать покрутить заднее колесо руками. Оно не должно вращаться без усилий. После этого нужно затянуть контргайку, отпустить рычаг ручника и провести ещё один подобный тест. В этом случае колесо должно свободно крутиться.

7. Опустить автомобиль на землю и протестировать работу ручного тормоза в реальных условиях езды. Если что-то происходит не так и есть подозрение, что неисправность не была исправлена, следует ещё раз пройти описанные этапы или обратиться к мастеру-ремонтнику в автосервисе.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Регулировка троса ручного тормоза на ВАЗ 2114-2115

Так как задние барабаны и колодки имеют свойство изнашиваться, то со временем эффективность ручного тормоза снижается и приходится его натягивать все сильнее и сильнее. В конечном счете даже при максимально натянутом рычаге, задние колеса не блокируются до необходимого момента, и нужно прибегнуть к регулировке механизма.

Для выполнения этой работы на ВАЗ 2114-2115 понадобится всего лишь два ключа на 13, один можно обычный, а второй удобно использовать трещоточный, так как места для проворачивания гайки довольно мало.

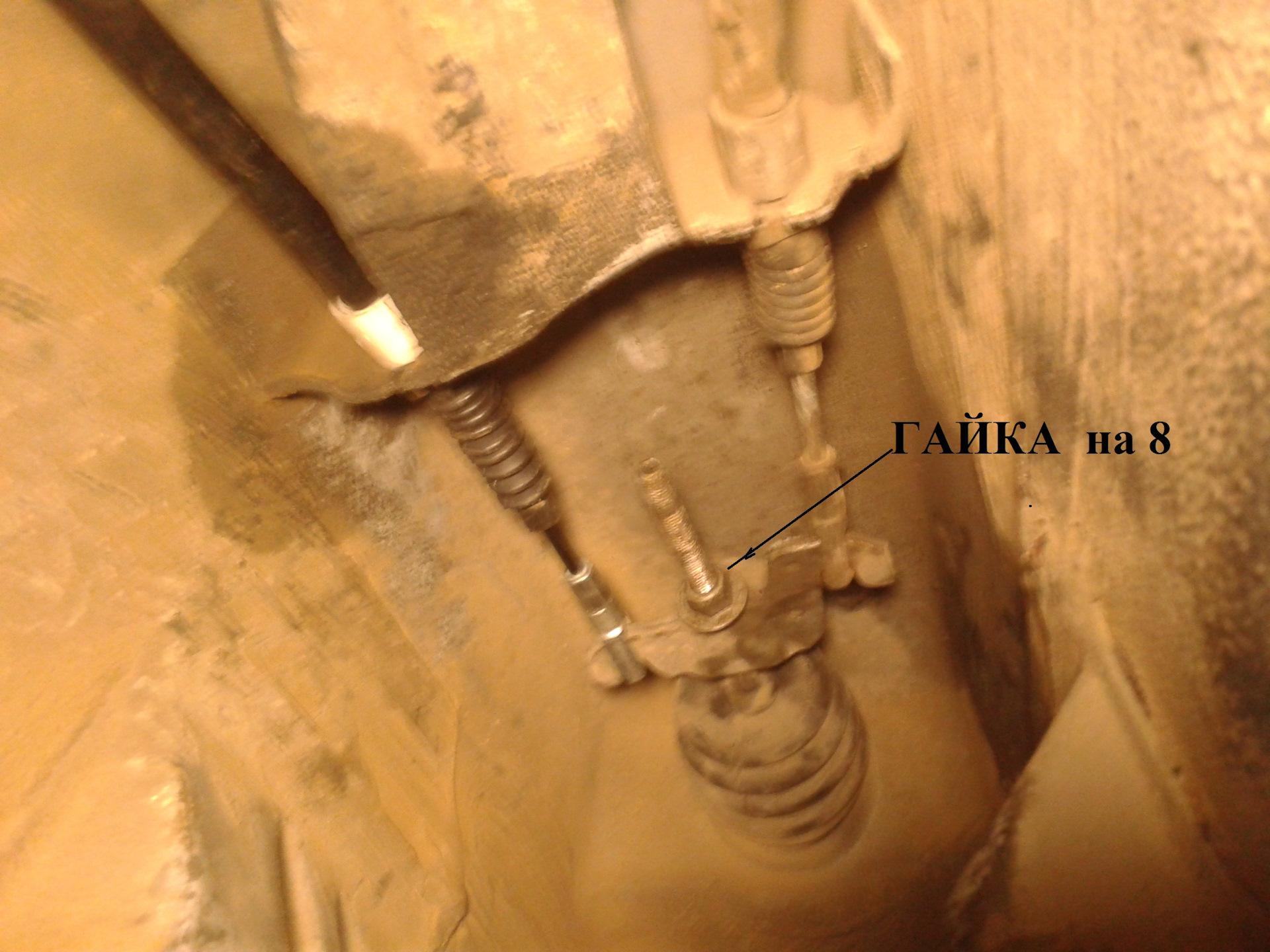

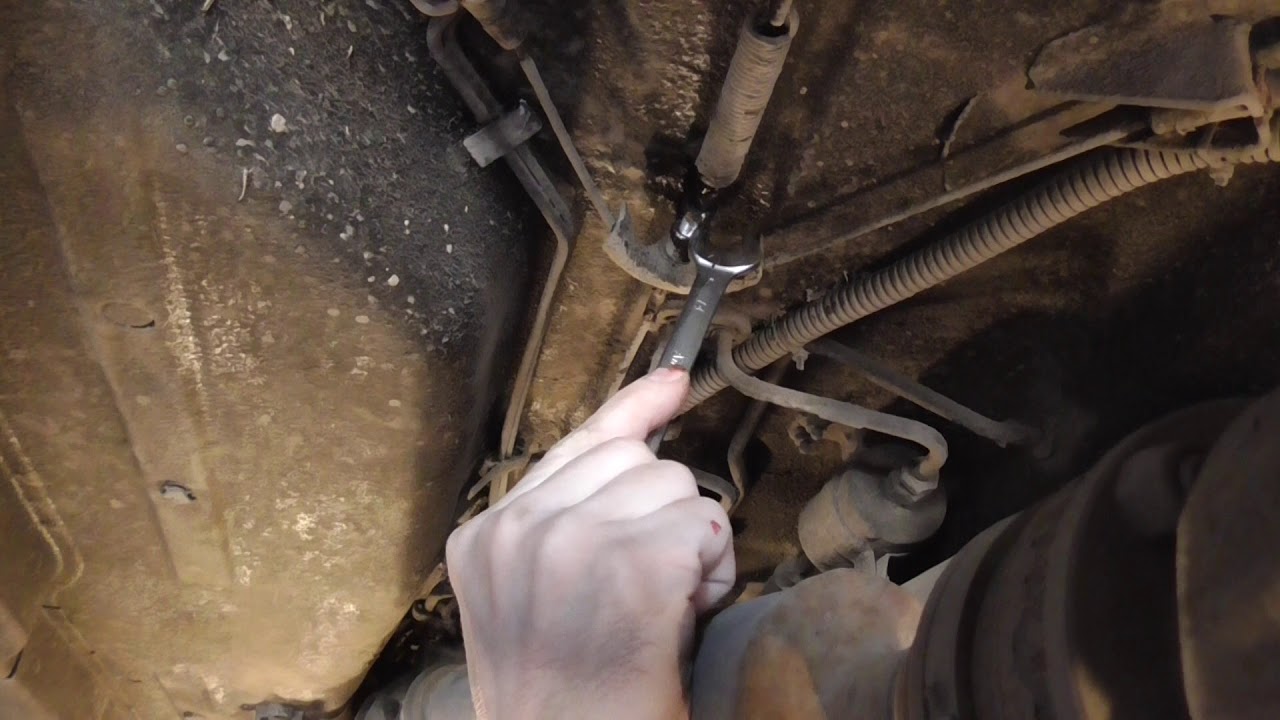

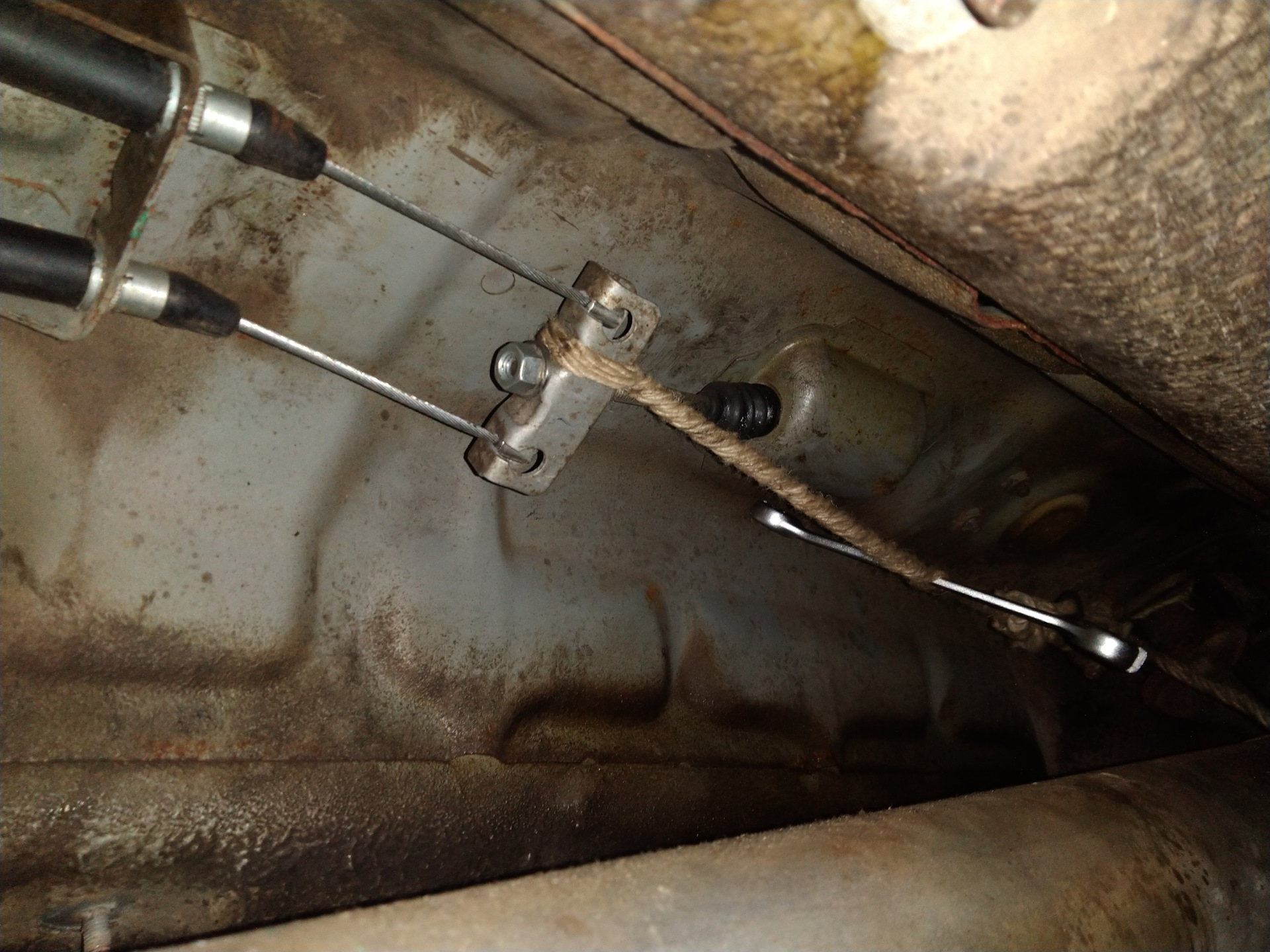

Итак, эту работу удобнее всего выполнять  на яме, либо же при сильно поднятой задней части автомобиля домкратом. Первым делом необходимо найти сам механизм регулировки. Он располагается под днищем машины ближе к ее задней части:

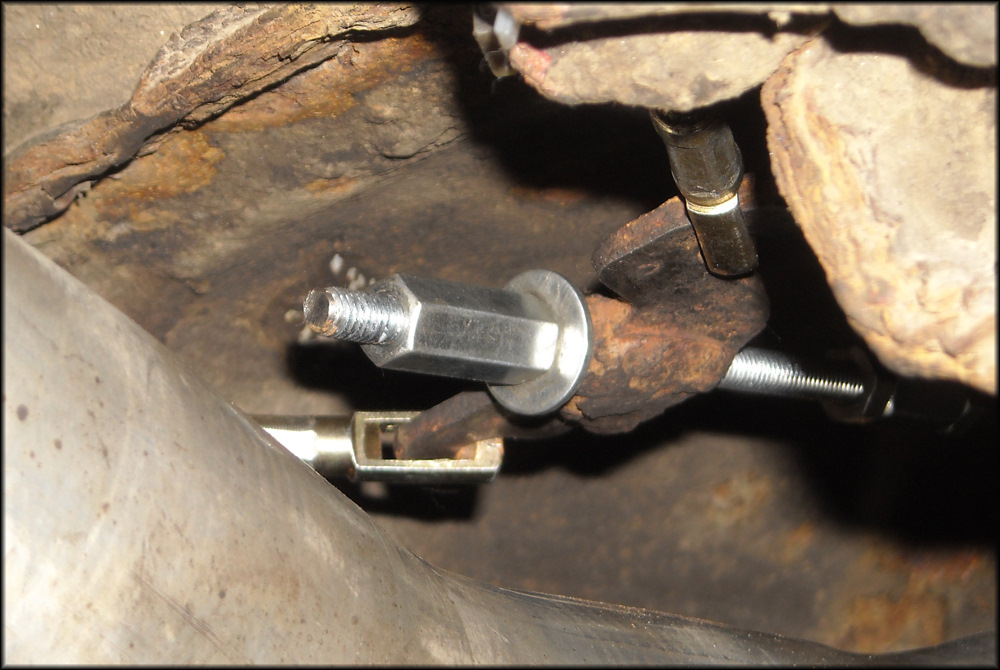

Теперь удерживая одну гайку ключом, вторую необходимо закручивать до тех пор, пока эффективность ручника не станет нормальной. Затем затянуть контргайку до упора. Конечно, придется несколько раз повторить операцию, но сложного в этом ничего нет.

Нужно добиться такого результата, чтобы при 4 щелчках, задние колеса блокировались и удерживали машину на достаточно высоком уклоне. Некоторые владельцы проверяют в действии на ходу, поднимая рычаг, и смотрят, чтобы колеса полностью блокировались.

Обратите внимание, что перетягивать трос не стоит, так как колодки могут слишком близко подойти к барабанам, что может привести к чрезмерному износу как самих барабанов, так и колодок, а также нагреванию тормозных механизмов, повышенному расходу топлива и другим негативным последствиям.

Видео инструкция по регулировке троса ручника на ВАЗ 2114-2115

Приведенное видео наглядно показывает весь процесс работы и было снято для данной статьи и встроено из моего канала YouTube.



Если остались какие-то вопросы, то на канале можете задавать вопросы и в комментариях я постараюсь на них ответить. Удачного ремонта.

Как подтянуть ручник самостоятельно

Главная » Советы по ремонту » Как подтянуть ручник автомобиля своими руками

просмотров 17 936

Возможность подтянуть ручник есть на каждом автомобиле, не исключение и Пежо.

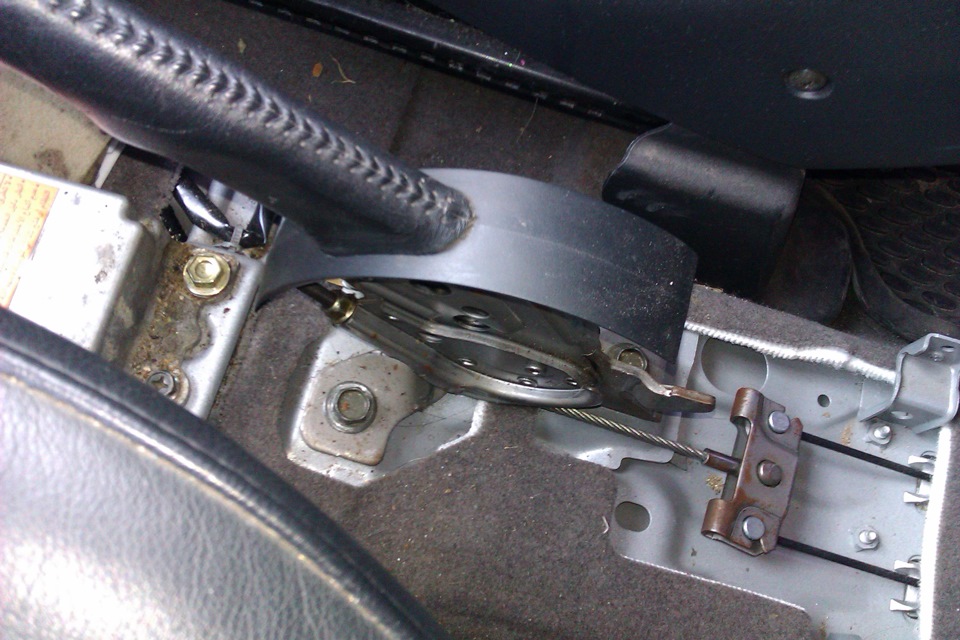

Ручной тормоз на авто, как правило расположен по центру салона под правой рукой. У основания ручки имеется пластиковая консоль, под которой и спрятана регулировочная гайка. Реже встречается установка под правую руку, так делают на микроавтобусах типа Пежо Boxer, или вообще устанавливают под нажатие левой ногой (скорее ножник, а не ручник).

Например на Пежо 308 и 408 необходимо забраться на заднее сидение для доступа к этой гайке. В других моделях регулировка и натяжка тросиков встречается под днищем авто, непосредственно у самих тормозных механизмов. Подтянуть тормозные тросики не сложно, и не долго, дольше приходится ездить и осознавать, что это нужно сделать.

Зачастую многие автолюбители попросту забывают снять автомобиль с ручного тормоза и так ездят пол дня, а потом удивляются, что случилось, почему не работает ручник? Бывает и наоборот когда автомобиль на автоматической коробке каждый раз ставиться в паркинг и необходимость в ручнике отпадает сама собой, а потом вдруг, дай ка я поставлю авто на ручник и закисшие без постоянной работы троса лопаются.



Регулировка ручника на Пежо 308 и 408

Внимание: Перед тем как производить регулировку, не забудьте снять  автомобиль с ручника

Залезаете на заднее сидение вашего автомобиля с инструментом:

1. Ключ на 13
2. Шлицевая (плоская) отвертка

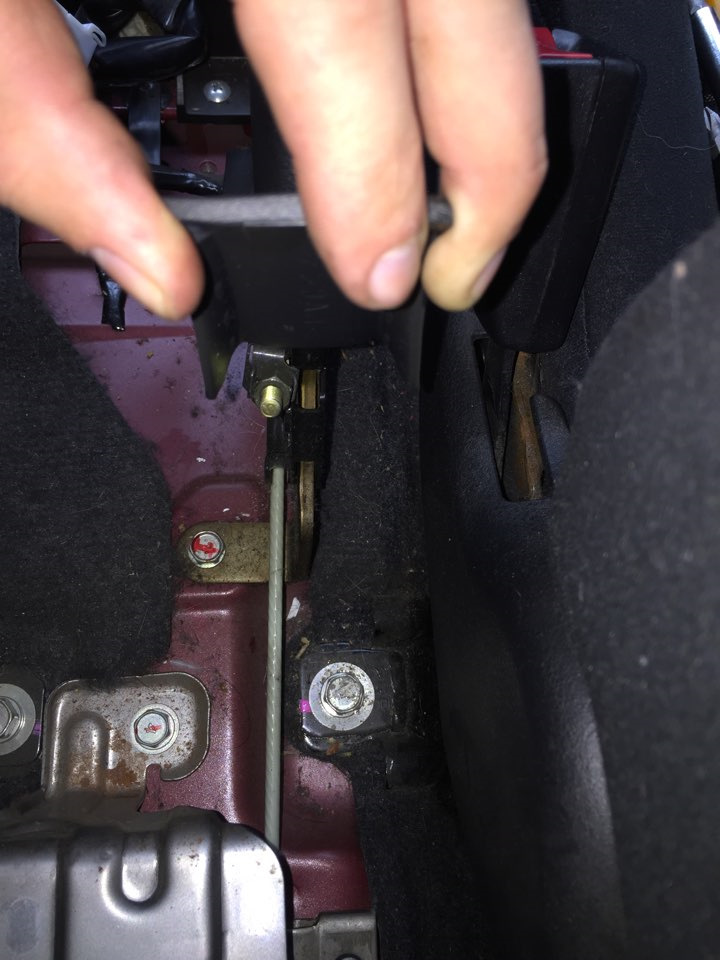

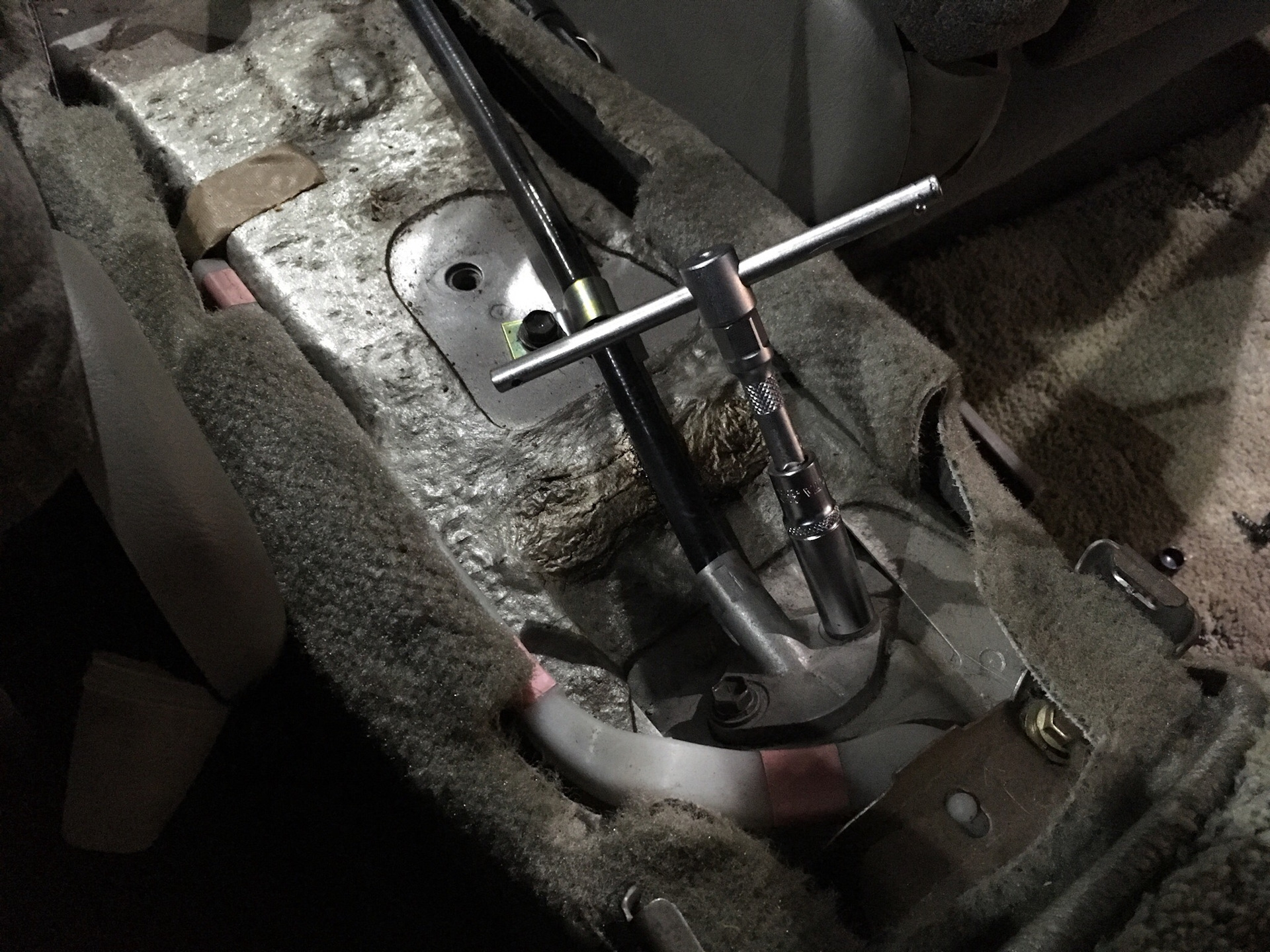

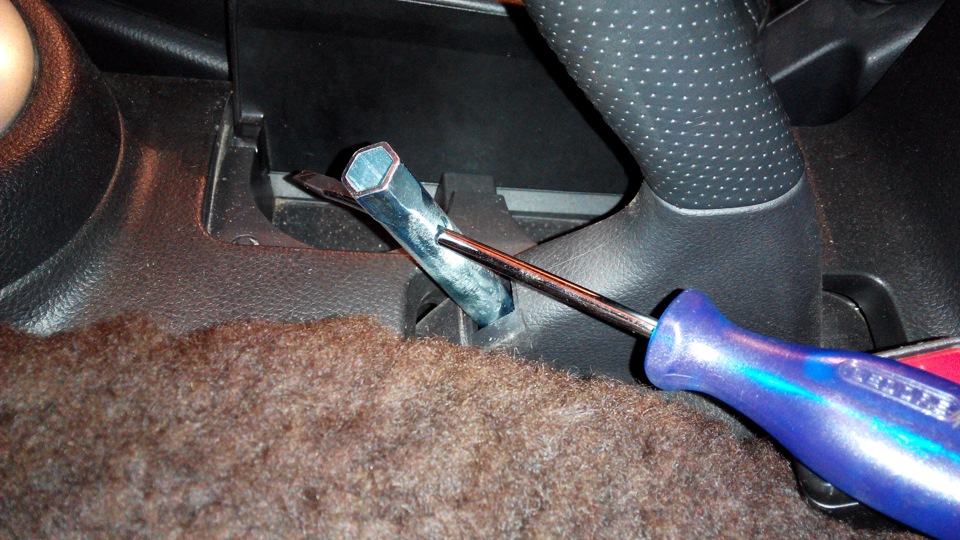

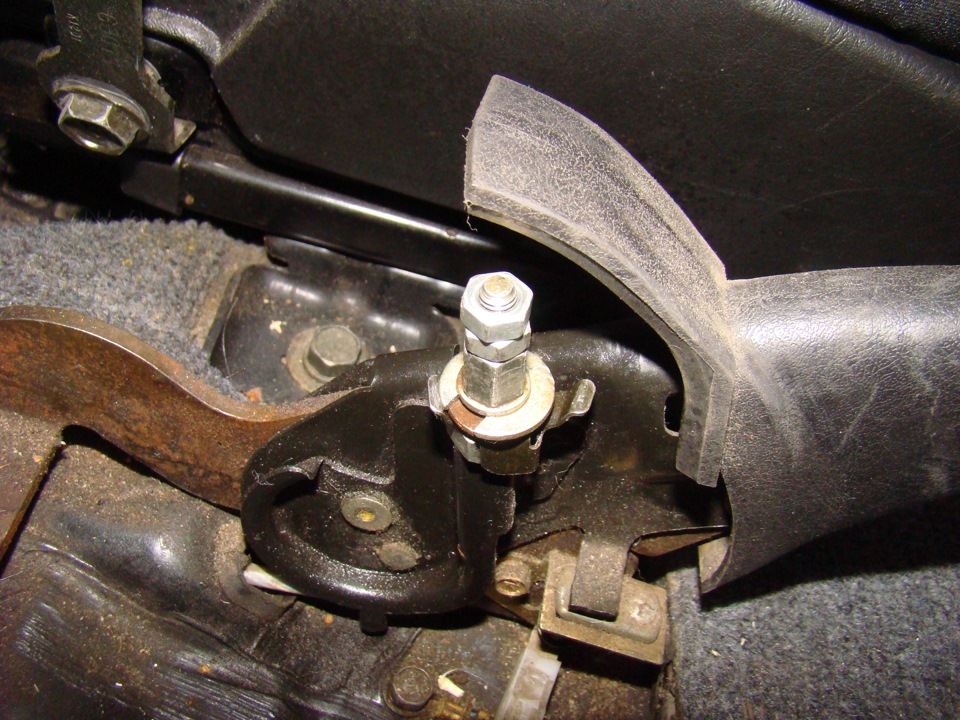

Снимаете пепельницу для задних пассажиров, снимаете основание пепельницы подцепив отверткой.

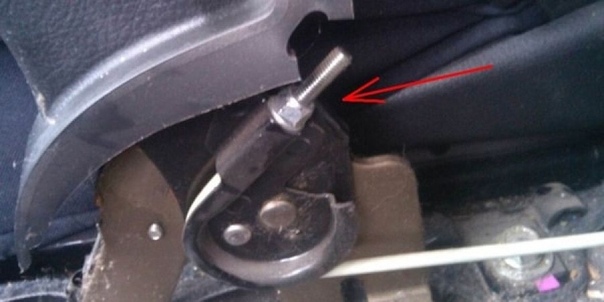

Перед вами троса ручного тормоза и регулировочная гайка на 13, прежде чем подтянуть ручник обратите внимание на троса ручника, как они подтянуты, не провисают ли они?

В случае если натяжки нет, то у вас один из четырех вариантов:

1. Порван трос
2. Трос закис
3. Закисший тормозной суппорт (для дисковых тормозов)
4. Закисшая лапка разводки колодок (для барабанных тормозов) Не для Пежо 308, 408

Если на вашем автомобиле все же порвался трос и место крепления у регулировочной гайки стоит наперекосяк, так как один провис, а другой находиться в натянутом состоянии, то рекомендую произвести замену сразу обоих тросов.

Регулировка ручника — как подтянуть трос?

После того как вы убедились в целостности тросов ручника, приступаем к его регулировке.

Удобнее всего если автомобиль будет находиться на подъемнике, если есть такая возможность,  если нет, то необходимо поддомкратить одно колесо. Прежде чем устанавливать авто на домкрат, обязательно жестко зафиксируйте передние колеса.

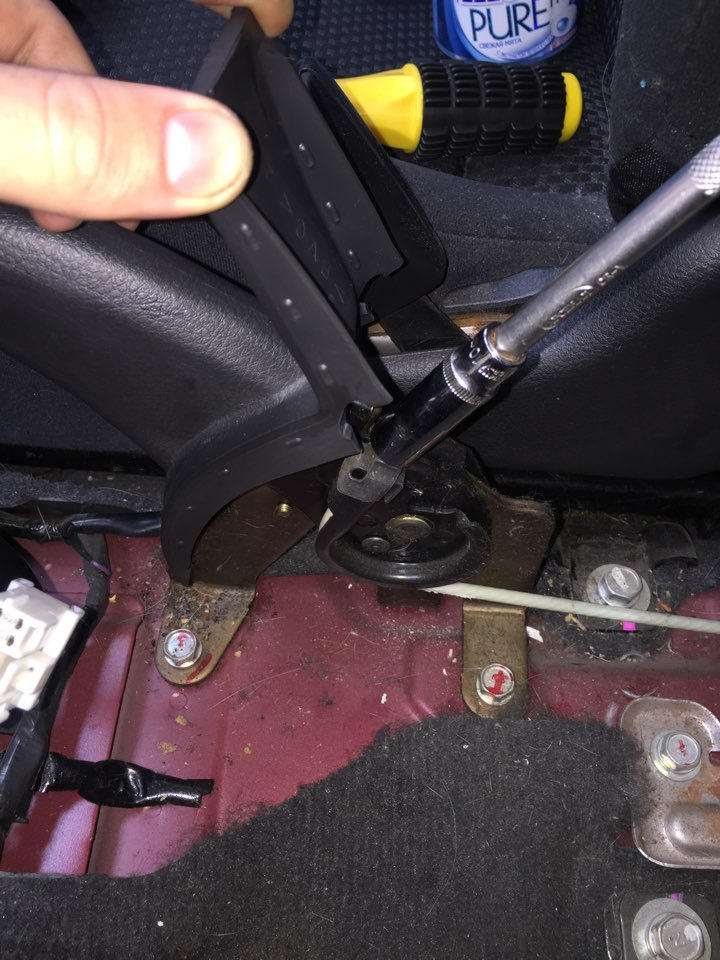

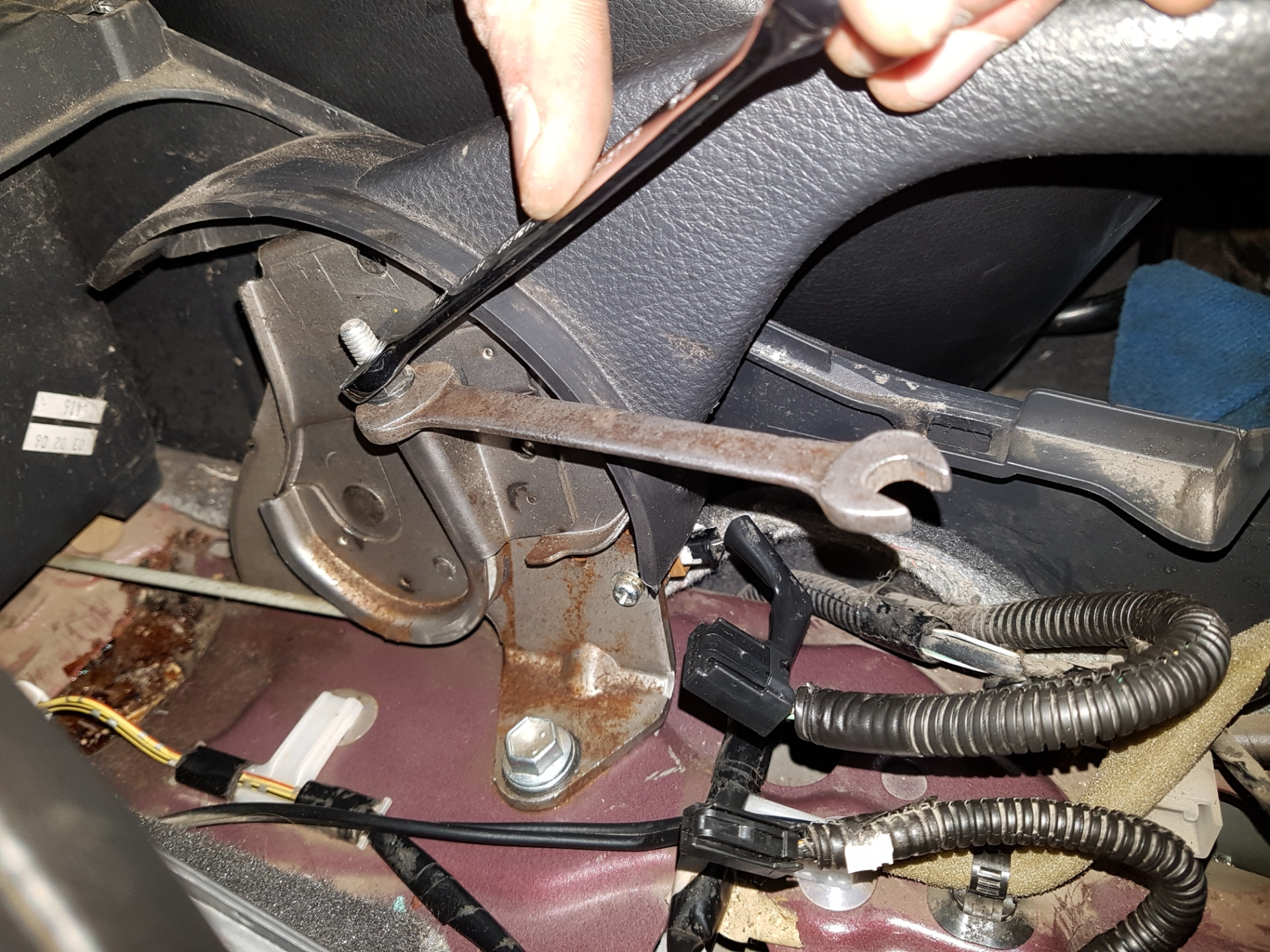

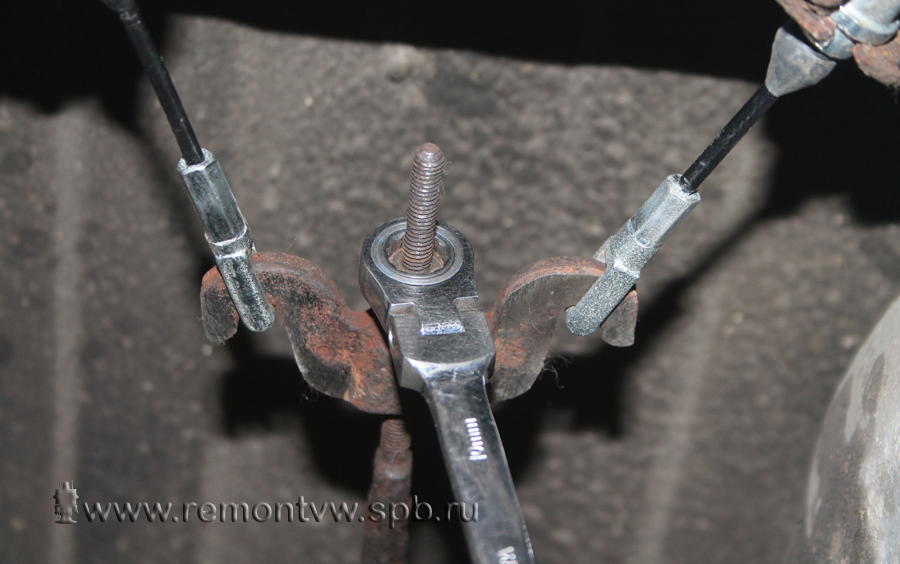

Подтягивайте регулировочную гайку на ручнике, поочередно проверяя колесо на вращение, после того как вы почувствуете, что тормозные колодки начали прихватывать, отпустите гайку на пару витков и проверьте снова, колесо должно свободно вращаться.

Поднимите ручник на один щелчок вверх и проверьте есть ли эффект подтяжки. Принято считать правильную работу ручного тормоза, когда ручка поднимается на 3,4 щелчка.

По правилам дорожного движения автомобиль с исправной тормозной системой должна удерживаться на уклоне в 23 процента, в градусах это составляет 13°

Как узнать о необходимости подтянуть ручник?

К слову сказать, при каждом прохождении технического осмотра автомобиля которое делается не реже чем в 20000 тысяч километров, механик обязан проверить настройку ручника и при необходимости его подтянуть сам.

Если в вашем автомобиле механик и водитель вы сами, то для этого вам необходимо найти ровный уклон дороги примерно в 30 процентов, поставить автомобиль на нейтральную передачу и зажать ручной тормоз, если машина покатилась значит стояночный тормоз не работает и требуется его диагностика, и ремонт. Как правило одной регулировкой можно обойтись.

Проголосуйте, понравилась ли вам статья? Загрузка…

Регулировка ручного стояночного тормоза Нива Шевроле

Механизм ручного тормоза: 1 – рычаг; 2 – кнопка; 3 – пружина тяги; 4 – тяга защелки; 5 – чехол; 6 – передний трос; 7 – направляющая заднего троса; 8 – распорная втулка; 9 – оттяжная пружина; 10 – распорная планка; 11 – рычаг ручного привода колодок; 12 – задний трос

Ход рычага стояночного тормоза, зубцов:
при регулировке: 7–9
в эксплуатации: 7–13

Ручной тормоз должен удерживать автомобиль на уклоне 25% при перемещении рычага в салоне автомобиля на 7–9 зубцов (щелчков) храпового устройства.

1. Для проверки правильности регулировки стояночного тормоза найдите вблизи места стоянки вашего автомобиля эстакаду, погрузочный пандус и т. п. высотой H=1,25 м при длине въезда L=5 м. Такое соотношение соответствует уклону 25%.

2. При отсутствии такого пандуса для упрощенной проверки стояночного тормоза установите автомобиль на ровной площадке. Рычаг переключения передач поставьте в нейтральное положение, поднимите полностью рычаг стояночного тормоза в салоне. Выйдите из автомобиля и попробуйте сдвинуть его с места. Если вам это удалось, необходимо срочно отрегулировать привод стояночного тормоза.

ЗАМЕТКА Регулируют привод стояночного тормоза снизу автомобиля, установленного на подъемнике или смотровой канаве.

Вам потребуются: два ключа «на 12», клещи типа «кобра» или пассатижи.

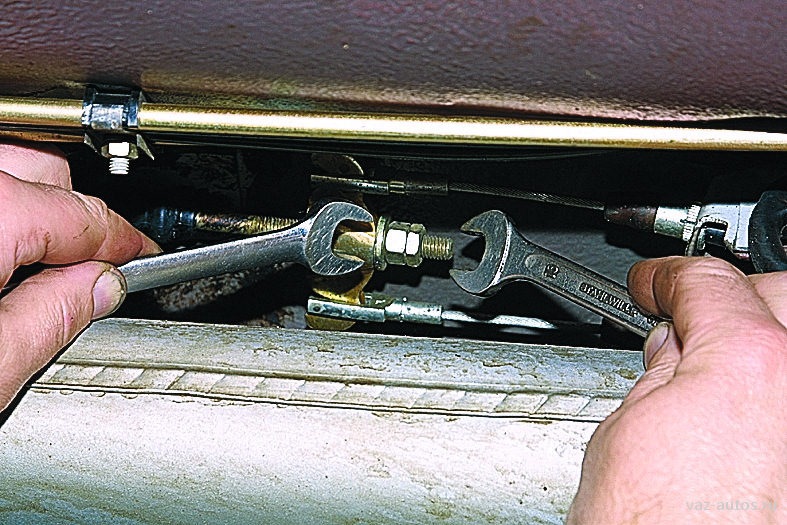

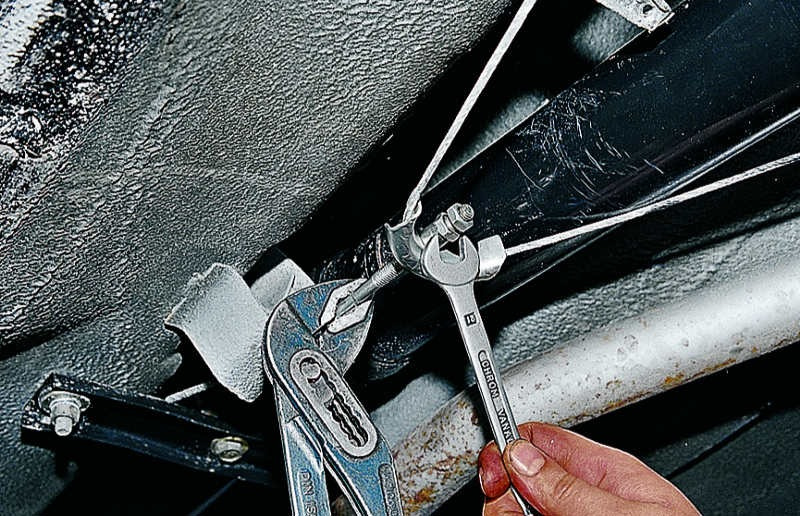

1. Удерживая ключом 1 регулировочную гайку, ключом 2 ослабьте контргайку.

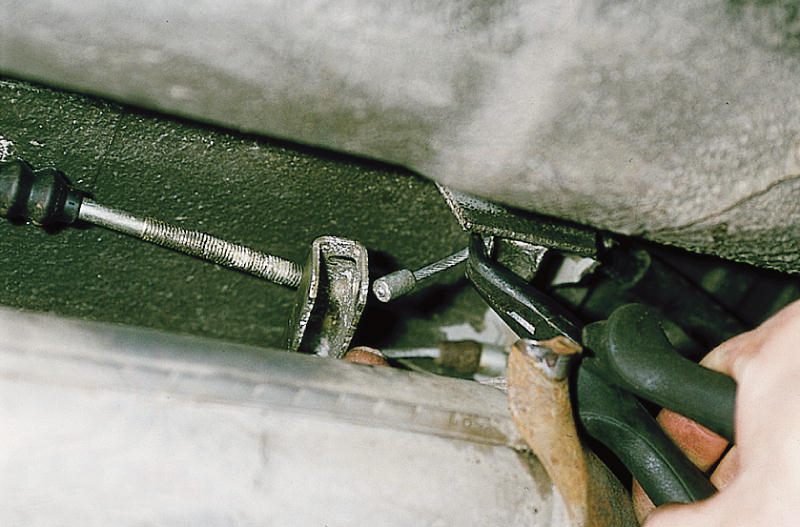

2. Удерживая клещами трос, завертывая или отвертывая регулировочную гайку, добейтесь хода рычага на 7–9 щелчков.

3. Затяните контргайку.

4. Выполните несколько полных ходов рычага, затем опустите рычаг до упора.

5. Проверните задние колеса рукой. Они должны вращаться равномерно, без рывков. В противном случае отремонтируйте привод стояночного тормоза или задний тормозной механизм. Если регулировка ручного тормоза не приводит к требуемому результату, то возможно необходимо заменить тросы.

Видео

Как отремонтировать и регулировать стояночный тормоз автомобиля Газель

Стояночный тормоз должен удерживать автомобиль на уклоне 25% при перемещении рычага стояночного тормоза на 15-20 зубцов (щелчков) храпового устройства.

Для проверки правильности регулировки стояночного тормоза найдите вблизи места стоянки вашего автомобиля эстакаду или погрузочный пандус высотой Н = 1,25м при длине въезда L = 5 м.

Такое соотношение соответствует уклону 25%

При отсутствии такого пандуса для упрощенной проверки стояночного тормоза установите автомобиль на ровной площадке.

Рычаг переключения передач установите в нейтральное положение, поднимите полностью рычаг стояночного тормоза.

Выйдите из автомобиля и попробуйте сдвинуть его с места. Если вам это удалось, необходимо срочно отрегулировать привод стояночного тормоза

Разборка механизма стояночного тормоза

Работать удобнее на смотровой канаве.

Опускаем рычаг стояночного тормоза вниз до упора.

Расшплинтовываем и вынимаем ось уравнителя.

1. Двумя ключами «на 24» расконтриваем гайки заднего крепления оболочки центрального троса и полностью отворачиваем крайнюю гайку.

2. Ключом «на 10» отворачиваем болт крепления троса к кронштейну поперечины.

3. Отсоединяем трос от основного кронштейна

4. Отсоединяем трос от дополнительного кронштейна.

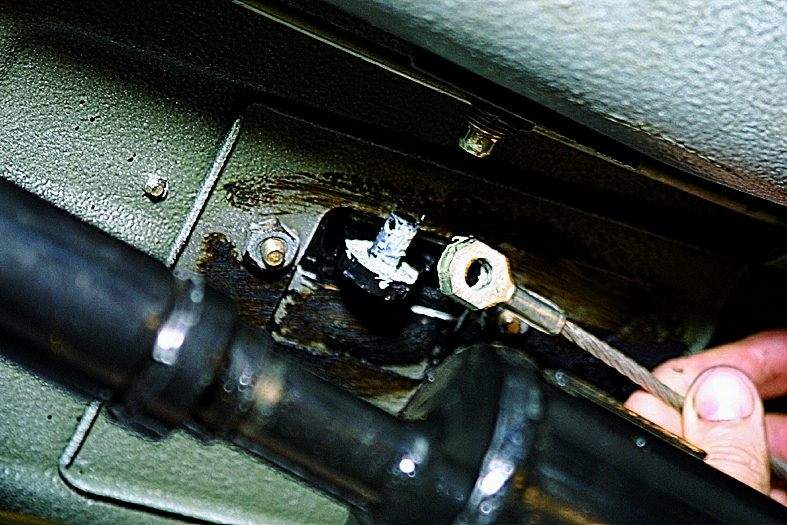

5. Снимаем сиденье водителя. Ключом «на 24» отворачиваем на 2–3 оборота гайку переднего крепления центрального троса.

6. Приподнимаем край коврика и ключом «на 10» отворачиваем шесть гаек крепления механизма к полу

7. Снимаем разъем с выключателя сигнализатора стояночного тормоза

8. Снимаем кронштейн троса

9. Снимаем механизм.

10. Расшплинтовываем ось рычага

11. Вынимаем ось рычага.

12. Отводим рычаг

13. Извлекаем из рычага ось троса

14. Извлекаем сам трос

Собираем механизм в обратной последовательности, смазав любой пластичной смазкой оси рычага и троса. После установки проводим регулировку привода.

Замена тросов привода стояночного тормоза

При необходимости (коррозия, повреждение) заменяем тросы привода стояночного тормоза для чего:

— снимаем задние колеса;

— снимаем тормозные барабаны и колодки (см. Ремонт тормозов задних колес ГАЗ-2705).

1. Головкой «на 12» отворачиваем два болта крепления троса к тормозному щиту.

2. Вынимаем трос из отверстия в щите.

3. Двумя ключами «на 22» ослабляем затяжку регулировочных гаек наконечника троса. Отворачиваем крайнюю гайку с резьбовой части наконечника. Вынимаем трос из прорези в кронштейне.

4. Плоскогубцами расшплинтовываем ось уравнителя

5. Снимаем шайбу

6. Вынимаем ось

7. Опустив, уравнитель вниз, снимаем с него трос. Аналогично отсоединяем второй трос

Устанавливаем тросы в обратной последовательности, после чего регулируем привод.

Регулировка привода стояночного тормоза

Опускаем рычаг стояночного тормоза в крайнее нижнее положение.

1. Отверткой поддеваем и снимаем две пластиковые заглушки тормозного щита (колеса для наглядности сняты).

2. Головкой «на 17» ослабляем на 1–2 оборота гайку эксцентрика тормозного механизма.

3. Длинной головкой «на 9» или специальным трубчатым ключом поворачиваем болт эксцентрика до тех пор, пока не станет ощущаться сопротивление вращению, которое вызвано разжатием колодок.

4. Начало движения колодок можно также определить через смотровые окна в щите.

Головкой «на 17» затягиваем гайку эксцентрика моментом 2,4–3,5 кгс.м. При этом удерживаем болт от проворота головкой «на 9».

Аналогично регулируем тормозной механизм с другой стороны автомобиля и устанавливаем пластиковые заглушки в тормозные щиты.

5. Устраняем люфт между наконечниками тросов и впадинами на уравнителе, для чего: двумя ключами «на 24» ослабляем затяжку гаек крепления оболочки троса и, перемещая гайки по резьбовой части оболочки, добиваемся устранения люфта между наконечником троса и впадиной на уравнителе.

Аналогично устраняем люфт у другого наконечника троса. Затягиваем контргайки обоих тросов. При этом планка уравнителя должна быть перпендикулярна продольной оси автомобиля.

6. Линейкой или рулеткой замеряем расстояние между уравнителем и передней стенкой кронштейна. Оно должно быть в пределах 144–150 мм.

7. При необходимости регулируем положение центрального троса аналогично регулировке задних тросов.

В случае если после этого появился люфт между наконечниками задних тросов и уравнителем, повторяем регулировку, описанную выше.

При правильно отрегулированном приводе рычаг стояночного тормоза не должен перемещаться более чем на 15 зубьев сектора (щелчков).

Регулировка ручника на «Газели»

Ручной тормоз на автомобилях «Газель» представляет собой часть общей тормозной системы, и вместе с тем он является независимо функционирующим механизмом. Стояночная система блокировки колёс на этом авто надёжна, долговечна и проста в обслуживании. Простота конструкции позволяет при необходимости провести ремонт без помощи мастера. Даже если вы раньше никогда не выполняли работы подобного рода, регулировка ручника на «Газели» не покажется вам сложной — необходимо только быть внимательным и точно следовать инструкции, приведённой ниже в этой статье.

Как отрегулировать ручной тормоз на Газели – в нашей новой статье

Как определить, что пора подтянуть ручник на «Газели»? Для этого просто установите его рычаг в рабочее положение и, если окажется, что даже после 20 щелчков храпового механизма задние колёса не блокируются с должным усилием, трос ручника следует подтянуть. Как это сделать, вы узнаете далее.

Регулировка стояночного тормоза своими руками

Перед тем как отрегулировать ручник на «Газели», поднимите заднюю часть автомобиля и установите на опоры. После этого демонтируйте колёса, чтобы получить доступ к щитку тормозного механизма. И также следует знать, что регулировочные процедуры проводятся с установленным в нерабочее положение рычагом (опущенным до упора).

Следите за натяжением троса – это важно для вашей безопасности

Для работы вам понадобится гаечный ключ на «17», два ключа на «22», трубчатый ключ на «9» и отвёртка с плоским лезвием. Подготовив необходимый набор инструментов, приступайте к регулировке ручного тормоза в соответствии со следующим перечнем действий:

1. Итак, сначала нужно добраться до тормозного механизма — для этого воспользуйтесь отвёрткой и извлеките на тормозном щите верхнюю и нижнюю пластиковые заглушки.
2. Далее, ключом на «17» ослабьте на два оборота (не более) гайку эксцентрика и, сдвинув колодки, разблокируйте тормозной барабан. Для этого нужно при помощи трубчатого ключа вращать болт эксцентрика в обратную сторону. Если колодки слегка касаются барабана, это допустимо. Контролировать весь процесс вы можете через специальные смотровые окна, которые расположены в нижней части щитка тормозного механизма.
3. После этого гайку эксцентрика необходимо затянуть с моментом 2,4–3,5 кгс/м. Если у вас под рукой нет динамометрического ключа, производите затяжку от руки с разумным усилием. При этом поворот самого эксцентрика недопустим.
4. На этом первый этап регулировки ручника на автомобиле «Газель» завершён, поэтому установите заглушки на место и проделайте аналогичные действия на втором колесе.

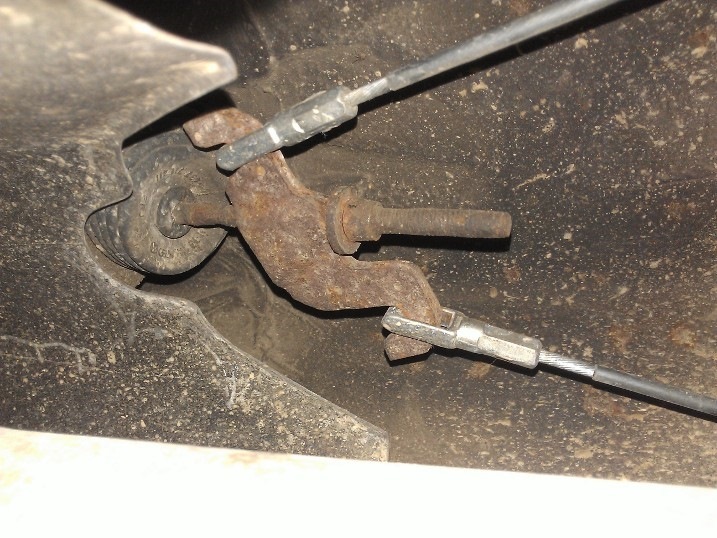

Теперь необходимо установить уравнитель троса в перпендикулярное положение по отношению к оси транспортного средства. Достигается это путём ослабления затяжки гаек крепления тросов. Перемещая гайки по резьбе, вы установите уравнитель в нужное положение, одновременно устранив люфт между ним и наконечниками тросов. После этого контргайки необходимо затянуть.

С завершением описанной процедуры процесс настройки стояночного тормоза ещё не окончен, поскольку необходимо отрегулировать натяжение центрального троса. Для начала поднимите рычаг ручника на один щелчок и вращением регулировочной гайки в месте крепления заднего наконечника троса к уравнителю (предварительно отпустив контргайку) производите натяжку до момента, пока колёса не начнут слегка затормаживаться. После этого опустите рычаг ручного тормоза вниз до упора и от руки покрутите каждое заднее колесо. Правильно отрегулированный ручник не должен препятствовать вращению. Кроме того, при установке автомобиля на стояночный тормоз ход рычага должен составлять 15 щелчков храпового механизма.

Из этого руководства вы узнали, как подтянуть ручник на «Газели» без посторонней помощи. Но иногда после правильно выполненной регулировки получить ожидаемый результат не удаётся по причине критического износа или растяжения тросов. В этом случае трос ручника придётся заменить, о чём и пойдёт речь ниже.

Как заменить тросы ручника

Если регулировка ручного тормоза «Газель» оказалась недостаточно эффективной либо вовсе ни к чему не привела, следовательно, придётся поменять тросы привода тормозных колодок. Помимо критического растяжения троса, его следует менять, если во время внешнего осмотра выявлены повреждения. И также показателем для замены служит коррозия и заклинивание троса в защитной оболочке.

Для того чтобы успешно справиться с задачей, подготовьте два ключа на «22», головку на «12» и плоскогубцы. Мы же, свою очередь, расскажем, как поменять трос ручника на «Газели»:

1. Поднимите заднюю часть машины, чтобы демонтировать задние колёса и тормозные барабаны с колодками.
2. Воспользовавшись головкой на «12», открутите два болта, которыми защитная оболочка прикреплена к щитку тормозного механизма.
3. После того как выведите трос гнезда в тормозном щите, нужно переместиться к уравнителю тросов и ключами на «22» ослабить контргайку и регулировочную гайку.
4. Далее, следует полностью выкрутить крайнюю гайку, что позволит вывести трос из прорези кронштейна;
5. После этого расшплинтуйте ось уравнителя, воспользовавшись плоскогубцами, после чего снимите шайбу и извлеките ось.
6. Теперь необходимо отпустить уравнитель, чтобы снять с него трос привода.

Демонтаж второго троса производится аналогичным образом. Что касается установки новых деталей, то для этого вы можете также воспользоваться этой инструкцией, но в обратном порядке. По завершении замены обязательно отрегулируйте стояночный тормоз в соответствии с приведённым в первой части статьи руководством.

Замена тросов ручного (стояночного) тормоза, регулировка Lada Largus / Лада Ларгус

Примечание: Каталожные номера тросов см. здесь

Трос нуждается в замене, когда его необходимо достаточно часто регулировать для компенсаиии, увеличивающейся вследствие растяжения длины троса. Так же тросы могут терять подвижность в своих оболочках по причине редкого пользования стояночной тормозной системой (пользуйтесь ей всегда, когда в этом есть необходимость). Нормально работающая система должна удерживать автомобиль на уклоне 23% при ходе рачага примерно в 7 зубцов (щелчков). Обычно рычажную систему стояночного тормоза нужно регулировать не чаще одного раза в год, однако если регулировка требуется ежемесячно, то трос подлежит замене.

Устройство ручного тормоза: 1 – рычаг ручного тормоза; 2 – передний (малый) трос ручного тормоза; 3 – уравнитель тросов; 4 – левый задний трос; 5 – правый задний трос; 6 – задний тормозной механизм; 7 – задний тормозной барабан

Устройство узла рычага и тросов: 1 — рычаг стояночнго тормоза; 2 — трос уравнителя рычага ручного привода тормоза; 3 — регулировочная гайка; 4 — уравнитель тросов ручного тормоза; 5 — тросы ручного тормоза; X — регулировочный размер для натяжения тросов, X = 16 ± 0,3 мм

Снятие

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание.

Снять заднюю часть облицовки тоннеля пола. (см. тут)

Ослабить тросы стояночного тормоза: Для этого приподнимаем рычаг стояночного тормоза…

Отводим заглушку облицовки рычага, закрывающую регулировочную гайку

… и ключом «на 10» (или высокой головкой) почти полностью отворачиваем регулировочную гайку (№3 на рис.17-1) привода на резьбовом наконечнике переднего троса

Опустите рычаг.

Снять задние колеса.

Снять задние тормозные барабаны. (см .тут)

Сдвинув отвёрткой рычаг (сжимая пружину)…

Отсоединить трос от рычага привода колодок

сожмите пассатижами лепестки фиксатора наконечника троса…



… извлеките наконечник троса из отверстия в тормозном щите

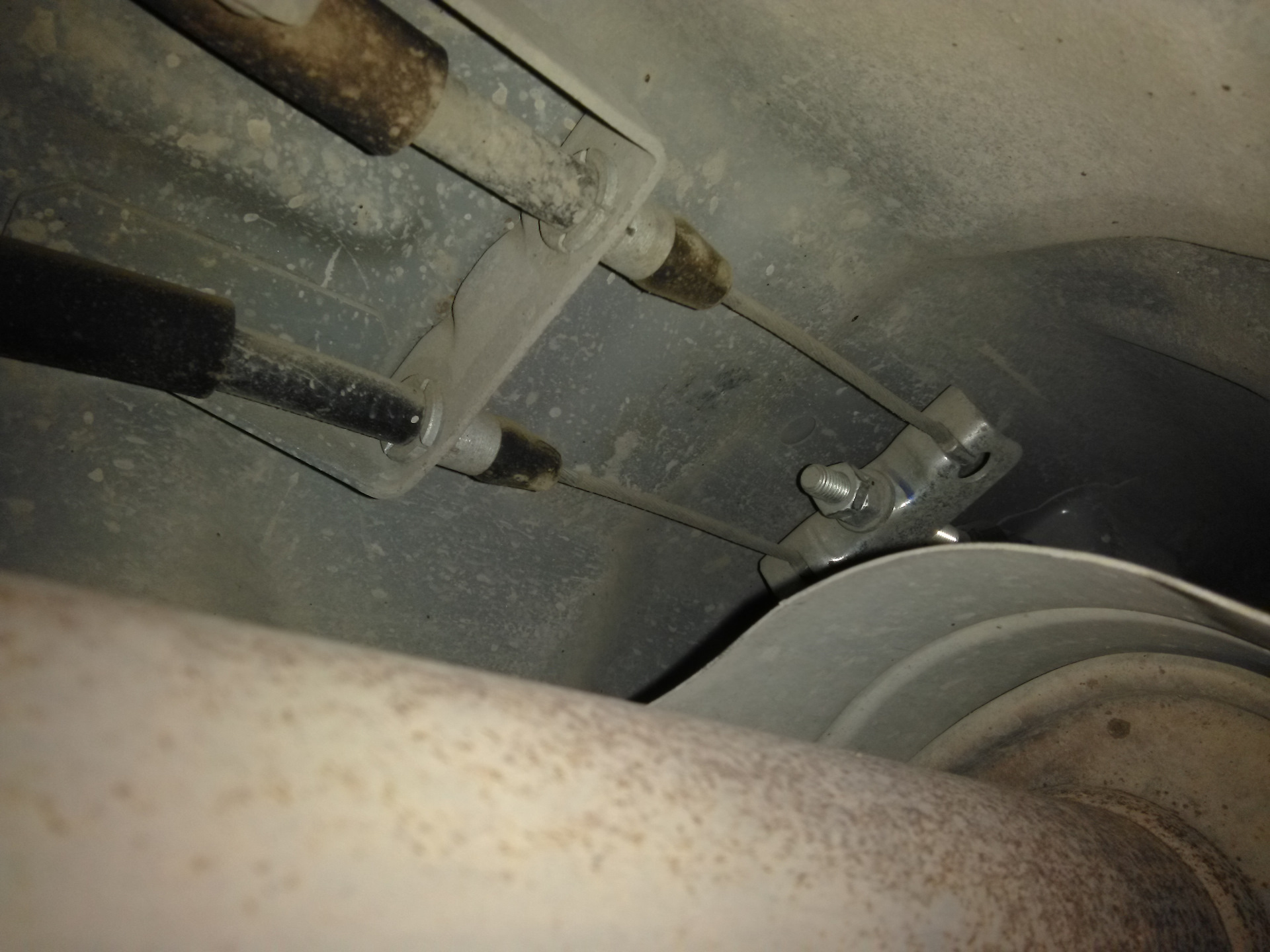

Извлечь трос из направляющих отверстий в кронштейнах на рычагах задней подвески и в кронштейнах крепления рычагов задней подвески к кузову.



Освободить трос из скоб крепления к бензобаку, топливопроводу и днищу (отвертка плоская).

Пассатижами отворачиваем три гайки крепления теплозащитного экрана…

… и снимаем его

Извлечь трос из пластмассового держателя на днище .



Тросы освобожждены от всех держателей.

Теперь немного вытянув трос в салон (пассатижи) …

… выводим наконечник троса из паза в уравнителе. Пассатижами сжимаем лепестки фиксатора переднего наконечника оболочки троса (красная стрелка) …
(Примечание: Эту операцию выполнить нелегко, так как приходится работать в тесном пространстве. Но если трос снимается для замены, то можно просто сломать пластмассовые лепестки фиксатора)

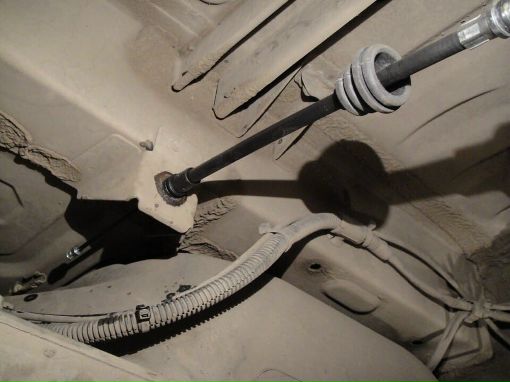

… и вынимаем трос снизу из отверстия в днище наружу.

Установка

Установить тросы в направляющие отверстия в кронштейнах крепления рычагов задней подвески к кузову и в кронштейнах на рычагах задней подвески.

Установить наконечники оболочек тросов в отверстия тормозных щитов и подсоединить тросы к рычагам привода задних тормозных колодок (отвертка плоская, плоскогубцы).

Установить наконечники оболочек тросов в отверстия в туннеле пола кузова и закрепить оболочки тросов в скобах крепления к днищу кузова, к бензобаку и топливопроводу.

Установить задние тормозные барабаны.

Установить задние колеса.

Подсоединить тросы к уравнителю рычага ручного привода тормоза.

Отрегулировать рычаг ручного привода тормоза.

Установить облицовку туннеля пола.

Проверить эффективность рабочей тормозной системы.

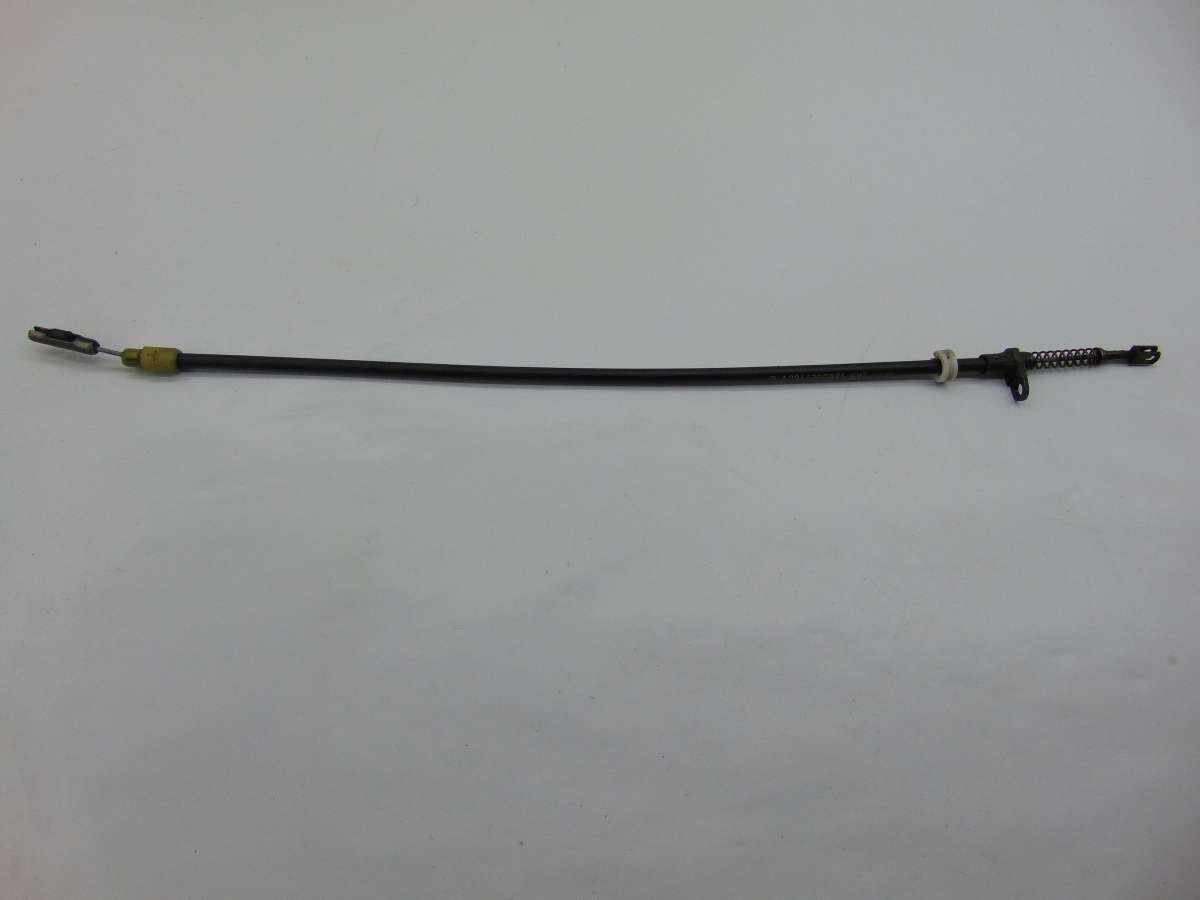

Замена переднего (короткого) троса

Полностью ослабьте натяжение тросов, отвернув регулировочную гайку до конца резьбового наконечника (см. выше).

Отсоедините от уравнителя оба задних троса

Ножом аккуратно разрезаем ковровое покрытие пола за рычагом стояночного тормоза.

Примечание: Разрезать коврик пола нужно для того, чтобы получить доступ к нижней части рычага привода стояночного тормоза, не снимая полностью передние сиденья и коврик пола. Разрезанная часть коврика не будет видна, так как закрыта облицовкой тоннеля пола.

Отогните разрезанные части коврового покрытия в стороны.

Полностью отверните от резьбового наконечника троса регулировочную гайку…

…и, вытянув трос назад из паза рычага стояночного тормоза, снимите трос в сборе с уравнителем.

Поддев отверткой, поочередно снимаем с уравнителя пластмассовые фиксаторы наконечника переднего троса..

Вынимаем передний трос из уравнителя. Устанавливаем передний трос стояночного тормоза в обратной последовательности.

Регулировка стояночного (ручного) тормоза

Снимаем заднюю часть облицовки тоннеля пола. (см. тут)

Откиньте заглушку с винта регулировки

Заворачивая, или отворачивая регулировочную гайку (ключ «на 10»), добейтесь чтобы ход рычага ручного тормоза составлял примерно 6-7 щелчков.

Выполните несколько полных ходов рычага, как с нажатой кнопкой (без щелчков), так и с отпущенной.

Отпустите рычаг.

Если регулировка производится на земле, то поочередно поддомкратьте автомобиль к каждой стороны и проверните заднее колесо. Вращение колеса должно быть свободным, равномерным.

При затянутом рычаге колёса должны быть заблокированы. (Автомобиль должен удерживаться на уклоне 23%)

Установите все снятые детали.

Видео

Kia Soul: Трос стояночного тормоза. Регулировка — стояночная тормозная система

Регулировка хода рычага стояночного тормоза

1.	Снимите крышку задней консоли (A).

2.	После прокачки нажмите педаль тормоза 20 раз с усилием 10 кгс. Затем, чтобы трос закрепился, включите стояночный тормоз до упора. более 3 раз.

3.	Установите регулятор троса стояночного тормоза, затем отрегулируйте стояночный тормоз. ход тормозного рычага, поворачивая регулировочную гайку (A). Ход рычага стояночного тормоза: 5 ~ 7 щелчков (Потяните за рычаг с усилием 196 Н (20 кгс, 44 фунта-силы))

4.	Полностью отпустите рычаг стояночного тормоза и убедитесь, что тормоза не тянутся при повороте задних колес. При необходимости отрегулируйте.

5.	Убедитесь, что стояночные тормоза полностью задействованы при парковке. тормозной рычаг полностью поднят.

6.	Установите крышку задней консоли.

Зазор заднего тормозного суппорта

После капитального ремонта необходимо перенастроить стояночный тормоз. корпус суппорта, или если суппорты, корпус, трос стояночного тормоза или тормозные диски были заменены.

1.	Снимите крышку задней консоли (A).

2.	Ослабьте трос стояночного тормоза до упора обоих рычагов управления. в полностью выключенном положении.

3.	Приведите тормозные колодки в рабочее положение, нажав на несколько раз нажмите педаль тормоза, пока не почувствуете сопротивление.

4.	Натяните трос стояночного тормоза, затянув регулировочную гайку, пока рычаги управления на обоих суппортах не поднимутся от упора до расстояние (A) и (D) между рычагом управления (B) и стопором (C). Расстояние (A + D): Максимум. 3 мм (0,12 дюйма)

5.	Рычаг стояночного тормоза в автомобиле должен быть полностью ослаблен.

6.	Если тросы ручного тормоза были заменены, включите стояночный тормоз. несколько раз с максимальным усилием растянуть тросы стояночного тормоза, а затем выполните регулировку, как указано выше.

7.	Проверить колеса на их свободную работу.

8.	Установите крышку задней консоли.

7. Задние дисковые тормоза — 7.2 Стояночный тормоз (дисковые тормоза)

7. Задние дисковые тормоза — 7.2 Стояночный тормоз (дисковые тормоза) — Регулировка стояночного тормоза Предыдущее, Следующее, Содержание, Домой.

Регулировка стояночного тормоза Стояночный тормоз необходимо регулировать только при замене троса, тормозного ротора, тормозного суппорта или тормозных колодок. Неспособность тормоза удерживать автомобиль, скорее всего, свидетельствует об изношенных тормозных колодках или неисправном суппорте. Убедитесь, что стояночный тормоз функционирует должным образом после отсоединения тросов для работы заднего тормоза. ВНИМАНИЕ- При регулировке тросов стояночного тормоза после работы с задними дисковыми тормозами сначала отрегулируйте тормоза, втягивая поршни суппорта и нажимая педаль тормоза для сброса автоматической регулировки, как описано в Снятие и установка задних тормозных колодок. Для регулировки: 1. Поднимите заднюю часть автомобиля и надежно поддержите ее на домкратах. Снимаем задние колеса. Убедитесь, что стояночный тормоз полностью отпущен (рычаг вниз). 2. Ослабьте контргайки троса стояночного тормоза и регулировочные гайки под рычагом стояночного тормоза до тех пор, пока не будет снято натяжение тросов. Крепление троса к рычажному механизму показано ранее на рис.6-7. ПРИМЕЧАНИЕ- Рычаги привода на суппортах должны быть до упора, как показано на Рис. 7-8 или Рис. 7-9. Если нет, то может быть неисправен механизм автоматической регулировки суппорта. Рис. 7-8. Суппорт заднего дискового тормоза раннего типа с рычагом привода, упирающимся в упор ( стрелка ). Рис.7-9. Суппорт заднего дискового тормоза более позднего типа с упором рычага привода ( стрелка ). 3. Трижды включите и отпустите стояночный тормоз, чтобы растянуть и закрепить тросы. 4. Равномерно затяните регулировочные гайки так, чтобы рычаги привода на суппортах только начинали подниматься со своих упоров. ПРИМЕЧАНИЕ- При включении стояночного тормоза должны быть выполнены следующие условия: при первом фиксировании (один щелчок) задние роторы должны вращаться вручную с небольшим сопротивлением; при второй фиксации роторы должны вращаться только с большим усилием; при третьем фиксаторе не должно быть возможности повернуть роторы вручную.Когда стояночный тормоз отпущен, роторы снова должны свободно вращаться. 5. Проверьте зазоры между рычагами привода и упорами на суппортах. На суппортах ранних моделей зазор не должен превышать 1,0 мм (0,039 дюйма). На суппортах более позднего типа зазор не должен превышать 1,5 мм (0,059 дюйма). Если зазоры слишком велики, ослабьте регулировочные гайки троса с шагом 1/2 оборота до тех пор, пока зазор не станет правильным. 6. Затяните контргайки троса стояночного тормоза. Установите колеса и вручную затяните болты крепления колес. Опустите автомобиль на землю и затяните крепежные болты с моментом 110 Нм (81 фут-фунт).

Назад, Далее, Содержание, Начало.

Kia Sorento: Регулировка рычага стояночного тормоза в сборе — Стояночная тормозная система — Тормозная система

Регулировка хода рычага стояночного тормоза

1.	Снимите напольную консоль. (См. Кузов — «Напольная консоль»)

2.	После прокачки нажмите педаль тормоза 20 раз с усилием 10 кгс. Затем, чтобы трос закрепился, включите стояночный тормоз до упора. более 3 раз.

3.

Установите регулятор троса стояночного тормоза, затем отрегулируйте стояночный тормоз. ход тормозного рычага, поворачивая регулировочную гайку (A). Ход рычага стояночного тормоза: 5 ~ 6 щелчков (Потяните за рычаг с усилием 196 Н (20 кгс, 44 фунта-силы)) После ремонта колодки стояночного тормоза отрегулируйте тормоз зазор колодки, а затем отрегулируйте ход рычага стояночного тормоза.(См. «Установка колодки стояночного тормоза»)

4.	Полностью отпустите рычаг стояночного тормоза и убедитесь, что тормоза не тянутся при повороте задних колес. При необходимости отрегулируйте.

5.	Убедитесь, что стояночные тормоза полностью задействованы при парковке. тормозной рычаг полностью поднят.

6.	Установите напольную консоль. (См. Кузов — «Напольная консоль»)

См. Также:

Индикатор приближения BSD / RCTA / предупреждающий зуммер
Когда BSD / RCTA активен, BSD / Загорится световой индикатор приближения RCTA. чтобы предупредить водителя о наличии транспортных средств в соседних переулках. При движении задним ходом автомобиль, BSD / RCTA appr…

Установка
Установите компонент с указанным крутящим моментом. …

Фиксированная стеклянная установка на четверть
1. Скребком соскребите старый клей до толщины. около 2 мм (0.08 дюймов) на склеиваемой поверхности по всей четверти фиксированный стеклянный фланец. …

Jeep Grand Cherokee WJ — Стояночный тормоз (Аварийный тормоз)

Стояночный тормоз приводится в действие автоматическим натяжным механизмом, встроенным в систему ручного рычага и троса. Передний трос подключается к ручному рычагу и эквалайзеру. Задние тросы прикреплены к уравнителю и приводу колодки стояночного тормоза.

Комплект тормозных колодок барабанного типа используется для стояночных тормозов.Колодки крепятся к адаптеру заднего дискового тормоза. Барабан стояночного тормоза встроен в ротор заднего дискового тормоза.

Диагностика и проверка стояночного тормоза

ПРИМЕЧАНИЕ: РЕГУЛИРОВКА СТОЯНОЧНОГО ТОРМОЗА УПРАВЛЯЕТСЯ АВТОМАТИЧЕСКИМ НАТЯЖИТЕЛЕМ КАБЕЛЯ И НЕ ТРЕБУЕТ РЕГУЛИРОВКИ. ЕДИНСТВЕННАЯ РЕГУЛИРОВКА, КОТОРАЯ МОЖЕТ БЫТЬ НЕОБХОДИМА, БУДЕТ НЕОБХОДИМО ОТНОСИТЬСЯ К КОЛОДКАМ СТОЯНОЧНОГО ТОРМОЗА, ЕСЛИ ОНИ НОСНЫ ИЛИ ПРИ ЗАМЕНЕ ОБУВИ УДАЛЕН ДЛЯ ДОСТУПА К ДРУГИМ ДЕТАЛЯМ ИЛИ ПРИ ЗАМЕНЕ ОДНОГО ИЛИ ОБЕИХ РОТОРОВ.

Выключатель стояночного тормоза находится в цепи с красной контрольной лампой на приборной панели. Переключатель заставит лампу загораться только при включении стояночного тормоза. Если лампа продолжает гореть после отпускания стояночного тормоза, выключатель или провода неисправны.

Если загорается красная лампа, произошла неисправность в гидравлической системе передних или задних тормозов.

Если загораются красная сигнальная лампа и желтая сигнальная лампа, возможно, неисправно электронное распределение тормозов.

В большинстве случаев фактическая причина неправильной работы стояночного тормоза (слишком слабый / слишком затянутый / не удерживается) может быть связана с компонентом стояночного тормоза.

ПРИМЕЧАНИЕ: ОСНОВНОЙ ПРИЧИНОЙ НЕПРАВИЛЬНОЙ РАБОТЫ СТОЯНОЧНОГО ТОРМОЗА ЯВЛЯЕТСЯ ЧРЕЗМЕРНЫЙ ЗАЗОР МЕЖДУ КОЛОДКАМИ СТОЯНОЧНОГО ТОРМОЗА И ПОВЕРХНОСТЬЮ ТОРМОЗНОЙ ПОВЕРХНОСТИ. ЧРЕЗМЕРНЫЙ ЗАЗОР ЯВЛЯЕТСЯ РЕЗУЛЬТАТОМ ИЗНОСА НАКЛАДКИ И / ИЛИ БАРАБАНА, ОБРАБОТАННОЙ ПОВЕРХНОСТИ БАРАБАНА.

Чрезмерный ход рычага стояночного тормоза (иногда описываемый как ослабленный рычаг или слишком ослабленное состояние) является результатом изношенных тормозных колодок, неправильной регулировки тормозных колодок или неправильной сборки деталей тормоза.

Слишком слабое крепление также может быть вызвано неисправными или неправильно собранными деталями колодки стояночного тормоза.

Состояние, при котором стояночные тормоза не работают, скорее всего, связано с компонентом колесного тормоза.

Пункты, на которые следует обратить внимание при диагностике неисправности стояночного тормоза:

• Износ тормозных колодок
• Поверхность барабана (в заднем роторе) обработанная припуск
• Передний трос не закреплен на рычаге
• Задний кабель не прикреплен к приводу
• Задний трос захвачен
• Рычаг стояночного тормоза не установлен
• Привязка рычага стояночного тормоза

Регулировка

В нормальных условиях регулировка времени требуется только при замене башмаков, снятии их для доступа к другим частям или при замене одного или обоих роторов.

Регулировка может производиться стандартным тормозным манометром или регулировочным инструментом. Регулировка выполняется с полным тормозным узлом, установленным на опорной пластине.

1. Убедитесь, что рычаг стояночного тормоза полностью отпущен.

2. Поднимите автомобиль так, чтобы задние колеса могли свободно вращаться.

3. Удалите заглушки из каждого отверстия в опорных пластинах тормоза.

4.Ослабьте регулировочную гайку троса стояночного тормоза до провисания переднего троса.

5. Вставьте регулировочный инструмент в отверстие для доступа к опорной пластине и вставьте инструмент в зубцы звездочки регулировочного винта.

6. Вращайте звездочку регулировочного винта (переместите ручку инструмента вверх) до тех пор, пока не почувствуете легкое сопротивление при вращении колеса.

7. Сдвиньте регулировочный рычаг в сторону от звездочки с помощью тонкой отвертки.

8. Отверните звездочку регулировочного винта до тех пор, пока тормозное сопротивление не будет устранено.

9. Повторите регулировку на противоположном колесе. Убедитесь, что оба колеса отрегулированы одинаково.

10. Установите заглушки отверстий для доступа к опорной пластине.

11. Отрегулируйте трос стояночного тормоза и опустите автомобиль .

12. Нажмите рычаг стояночного тормоза и убедитесь, что стояночные тормоза удерживают автомобиль в неподвижном состоянии.

13. Отпустите рычаг стояночного тормоза.

Регулировка троса стояночного тормоза | PriusChat

Да, смотри, я разместил детали педали тормоза, а не педали стояночного тормоза. Извините за путаницу.

Щелкните, чтобы раскрыть …

Видите ли, я так и не успел выложить регулировку стояночного тормоза, прикрепил сейчас.

Также отмечу, что задние роторы несколько горячие на ощупь после проезда 12-15 миль при очень небольшом использовании тормозов. Мне интересно, исчезнет ли эта проблема с нагревом после продолжительной езды (обкатки новых тормозных колодок) или мне следует немного ослабить эту затяжку на стояночном тормозе?

Щелкните, чтобы раскрыть …

Вы обратили внимание на ориентацию поршня суппорта? Его нужно собрать в следующем виде:

(отрывок из информации о задних тормозах, прилагается)

Затененные области на рисунке выше — это выступающие спицы. На задней стороне тормозной колодки есть короткий штифт, и он должен находиться между этими выступающими спицами, плотно сидеть таким образом, чтобы сидеть прямо и предотвращать вращение поршня (каждый раз, когда используется стояночный тормоз).

Если задние тормоза горячие на ощупь, это может быть регулировка стояночного тормоза или ориентация поршня суппорта. Проверьте оба. Для поршня суппорта:

1. Всегда отсоединяйте отрицательный кабель 12 В перед началом тормозных работ.
2. Убедитесь, что положение поршня заднего суппорта соответствует приведенному выше рисунку.
3. Снова собрать тормоза. Не трогайте стояночный тормоз.
4. Нажмите педаль тормоза (не стояночный тормоз) несколько раз, пока она не затвердеет. Это компенсирует любой избыточный ход педали тормоза (который позже может вызвать код) и гарантирует, что штифт на задней стороне тормозной колодки будет хорошо установлен и заблокирован между спицами.
4. Подсоедините отрицательный кабель 12 В.
5. Сделайте небольшой тест-драйв. Будьте осторожны с тормозами.
6. По возвращении несколько раз включите / отпустите стояночный тормоз.
7. Поднимите заднюю часть автомобиля и протестируйте колеса. У них должно быть только небольшое сопротивление, чтобы они могли вращаться на 2 ~ 3 оборота после толчка. Если да, то вы из леса.

Приложение: извинения, забыл вложения, исправлено.

Hyundai Accent: Регулировка — Стояночный тормоз в сборе.

Порядок ремонта — стояночная тормозная система Hyundai Accent: Регулировка — стояночный тормоз в сборе. Процедуры ремонта — Стояночная тормозная система — Тормозная система

Регулировка хода рычага стояночного тормоза

1.	Снимите напольную консоль. (См. Группа кузова — «Напольная консоль».)

2.	Снимите задний монтажный кронштейн напольной консоли (A).

3.	Нанесите слой указанной смазки на каждую скользящую деталь. (A) храпового диска или храпового механизма. Рекомендуемая смазка: Универсальная смазка SAE J310, NLGI No. 2

4.

Установите регулятор троса стояночного тормоза, затем отрегулируйте стояночный тормоз. ход тормозного рычага, поворачивая регулировочную гайку (A). Ход рычага стояночного тормоза: 5 ~ 7 щелчков (Потяните за рычаг с усилием 196 Н (20 кгс, 44 фунта-силы)) После ремонта колодки стояночного тормоза отрегулируйте тормоз зазор колодки, а затем отрегулируйте ход рычага стояночного тормоза.(См. «Установка колодок стояночного тормоза»)

5.	Полностью отпустите рычаг стояночного тормоза и убедитесь, что тормоза не тянутся при повороте задних колес. При необходимости отрегулируйте.

6.	Убедитесь, что стояночные тормоза полностью задействованы при парковке. тормозной рычаг полностью поднят.

7.	Установите задний монтажный кронштейн напольной консоли.

8.	Установить напольную консоль. (См. Группу Кузов — «Напольная консоль»)

Регулировка зазора колодок стояночного тормоза

Тормоз заднего барабанного типа

1.	Нажмите педаль тормоза несколько раз, чтобы установить саморегулирующийся тормоз. Для барабанного тормоза зазор колодок регулируется автоматически. регулятором и регулировочным рычагом.

Задний дисковый тормоз Тип

После капитального ремонта необходимо перенастроить стояночный тормоз. корпус суппорта, или если суппорты, корпус, трос стояночного тормоза или тормозные диски были заменены.

1.	Снимите напольную консоль, чтобы добраться до регулировочной гайки.

2.	Ослабьте трос стояночного тормоза до упора обоих рычагов управления. в полностью выключенном положении.

3.	Приведите тормозные колодки в рабочее положение, нажав на несколько раз нажмите педаль тормоза, пока не почувствуете сопротивление.

4.	Натяните трос стояночного тормоза, затянув регулировочную гайку, пока рычаги управления на обоих суппортах не поднимутся от упора до расстояние (A) и (D) между рычагом управления (B) и стопором (C). Расстояние (A + D): Максимум. 3 мм (0,12 дюйма)

5.	Установите напольную консоль.

6.	Рычаг стояночного тормоза в автомобиле должен быть полностью ослаблен.

7.	Если тросы ручного тормоза были заменены, включите стояночный тормоз. несколько раз с максимальным усилием растянуть тросы стояночного тормоза, а затем выполните регулировку, как указано выше.

8.	Проверить колеса на их свободную работу.

Установка

Тип заднего дискового тормоза 1. Установите трос стояночного тормоза. 2. Установите трос стояночного тормоза (A), а затем установите зажим (Б …

© 2011-2021 Авторские права www.hamanual.com

Регулировка тормозных колодок для стояночной тормозной системы AutoPark | rvAutoPark.com

Регулировка тормозных колодок стояночной тормозной системы AutoPark

Этот документ представляет собой сборник нескольких отдельных статей. Мы пытаемся собрать воедино необходимую информацию, чтобы вы могли правильно отрегулировать колодки (или заменить колодки) для сборки стояночного тормоза AutoPark.

На всех версиях AutoPark есть барабанный тормоз на трансмиссии — — прямо за трансмиссией. Регулировка очень похожа на нажатие на тормоз на старом легковом автомобиле.Если вы никогда раньше не выполняли эту работу, либо найдите друга, который сделал это и поможет вам, либо дайте мне знать, и нам придется отправить вам дополнительную информацию.

В этом тормозе используется регулятор типа «звездообразное колесо», как в автомобиле, но вместо доступа к нему через порт на опорной пластине, на вашем RV порт находится в самом тормозном барабане. Это означает, что вам необходимо правильно ориентировать барабан, чтобы можно было протянуть регулятор через порт.

Во многих публикациях AutoPark указывается, что регулятор находится в положении «6 часов», но ВСЕ, с кем я когда-либо разговаривал, говорят, что он находится в положении «12 часов».

Итак, вам нужно надежно заблокировать колеса и приподнять одно заднее колесо над землей — — так вы можете провернуть карданный вал вручную. На любом автобусе с отдельным насосом и резервуаром (94/95 и новее) вам потребуется включить зажигание, но двигатель НЕ РАБОТАЕТ — — Рычаг переключения передач находится в НЕЙТРАЛЬНОМ положении. В более старых версиях, в которых функция AutoPark отключена от усилителя рулевого управления, вам потребуется, чтобы ножная педаль была в отпущенном положении, И либо двигатель работал с переключением передач в нейтральном положении, либо каким-то образом заблокировал привод, чтобы тормоз НЕ ПРИМЕНЯЛ . Более новым версиям потребуется нажать желтую ручку, а также чтобы рычаг переключения передач находился в НЕЙТРАЛЬНОМ положении.

Войдите под буровую установку и установите этот порт на тормозном барабане на 12 часов. Откройте порт и наденьте регулятор; Затем нажимайте на регулятор, пока не почувствуете малейшее сопротивление. Если ваша версия оснащена ножной педалью в дополнение к положению PARK на селекторе передач, попробуйте педаль для стояночного тормоза. Если это сработает, попробуйте AutoPark на склоне, чтобы убедиться, что он удовлетворительно удерживает тренер на холме.Если у вас , а не , у вас есть ножная педаль для стояночного тормоза, просто проверка AutoPark будет единственной необходимостью. Если автопарк работает нормально, а ножная педаль — нет, возможно, вам придется отрегулировать трос на ножной педали.

Ниже показаны некоторые схемы и вспомогательная информация о том, как выглядит тормозной узел:

Нажмите на картинку для увеличения

Это измененный рисунок. Первоначально он был извлечен из руководства, но затем перевернут. Первоначальная версия этого в руководстве показывает регулятор звездочки колеса в нижней части сборки, тогда как на самом деле все из них, о которых мы знаем, находятся вверху.

Вот легенда к измененному чертежу:

ВАЖНОЕ ПРИМЕЧАНИЕ: Эта легенда сопровождается измененным рисунком барабана стояночного тормоза и связанных с ним деталей. На оригинальном чертеже, взятом из руководства, детали по ошибке показаны перевернутыми — с регулятором звездообразного колеса в НИЖНЕЙ части опорной пластины, а не ВЕРХНИЙ, где он фактически расположен.Эта новая легенда и измененный рисунок отражают то, что вы должны увидеть, если разбираете стояночный тормоз в сборе. Также обратите внимание на то, что при установке регулятора № 11 звездчатое колесо должно находиться с левой стороны регулятора, а не с правой стороны — — Оно подойдет в любом случае, но левая сторона более традиционна. На измененном чертеже он показан справа, но я не мог легко изменить эту часть чертежа.

1. ГАЙКА, ЯКОРНЫЙ ШТИФТ	11.РЕГУЛЯТОР, ТОРМОЗНАЯ КОЛОДКА
2. ПЛАСТИНА, ОПОРНАЯ	12. ПРУЖИНА, РЕГУЛЯТОР ТОРМОЗНОЙ КОЛОДКИ.
3. ПИН, ЯКОРЬ	13. ЧАШКА, ПРУЖИНА ДЕРЖАТЕЛЯ
4. ТАБЛИЧКА, НАПРАВЛЯЮЩАЯ	14. ПРУЖИНА ДЕРЖАТЕЛЯ
5. ШАЙБА ВОЛНА	15. ШАЙБА, ДЕРЖАТЕЛЬНАЯ
6. РАСКА, РЫЧАГ ОБУВИ	16. РЫЧАГ, СТОЯНОЧНЫЙ ТОРМОЗ
7.ПРУЖИНА, РЫЧАГ ОБУВИ	17. БОЛТ
8. КОЛЬЦО ОБУВНОГО РЫЧАГА	18. ШАЙБА, ПРУЖИННЫЙ ЗАПОР
9. ОБУВЬ, СТОЯНОЧНЫЙ ТОРМОЗ	19. ШТИФТ, ДЕРЖАТЕЛЬ ДЛЯ ОБУВИ
10. ПРУЖИНА, ТЯГА

Нажмите на изображение для увеличения

На приведенном выше рисунке показан барабан в его правильной ориентации с регулятором в верхней части опорной пластины — — более или менее на одном уровне с маленьким отверстием, которое вы можете видеть на барабане.На нем также показан болт (№ 23), удерживающий барабан. Распространенной ошибкой является предположение, что четыре болта, которые крепят опорную пластину к задней части трансмиссии, также удерживают барабан на месте. Это не тот случай. Один болт — это то, что удерживает барабан.

Нажмите на картинку для увеличения

Приведенный выше примерный рисунок помогает найти и отрегулировать звездное колесо. Я уверен, что вы найдете его в положении «12 часов» на опорной пластине. Опять же, это означает, что вам придется вращать барабан так, чтобы порт звездочки, который находится во вращающемся барабане — НЕ опорная пластина, , находился над звездочкой. Порт НЕ находится в опорной пластине, как это было в старом семейном автомобиле.

Боковое примечание: если вы обнаружите, что вам НЕОБХОДИМО заменить колодки стояночного тормоза AutoPark, и у вас возникли проблемы с поиском номеров деталей, источников и т. Д., Не забывайте, что есть места, которые можно повторно заклепать или приклеить. новая подкладка на твоей старой обуви.Вы просто предоставляете им свою старую обувь, а они ее ремонтируют.

Мы называем этот тормозной механизм AutoPark «короткоходовой системой».

Что мы имеем в виду? Следующее, надеюсь, объясняет:

Все системы автопарка GM / Chev / Workhorse J71, а также более ранние агрегаты, работающие от гидроусилителя руля, используют то, что можно было бы описать как систему «короткого хода». Лучше всего это описать, сравнив его с обычным барабанным тормозом на колесах семейного автомобиля.

Обычно педаль тормоза на автомобиле может располагаться на 4 или 5 дюймов выше пола. Если тормоза нуждались в ремонте, педаль могла бы упасть почти до пола прежде, чем произойдет какое-либо торможение. В этом случае можно сказать, что общий ход педальной системы составляет 4 или 5 дюймов. После ремонта и / или регулировки это расстояние может составлять всего 1,5 или 2 дюйма, пока педаль не станет твердой и не будет задействован тормоз.

В конфигурации AutoPark у правильно отрегулированной системы общий ход привода составляет около 1.25 дюймов. Другими словами, привод, который включает или отпускает стояночный тормоз, перемещается только примерно на 1,25 дюйма между состоянием «тормоз включен» и состоянием «тормоз отпущен».

Если привод перемещается намного больше, чем максимум 1,45 дюйма, то тормоз, вероятно, плохо держится на уклоне, и привод считается «перебегающим». Если привод перемещается менее чем на 1,25 дюйма, вполне возможно, что тормозные колодки тянут некоторые — даже в отпущенном состоянии.Следует отметить, что диапазон хода от 1,25 до 1,45 дюйма не является абсолютно священным — может быть немного больше или немного меньше, но большие отклонения, вероятно, будут указывать на то, что система либо слишком тугая, либо слишком слабая.

Кроме того, имеется плечо рычага последовательно с тросовой системой для AutoPark, и из-за конфигурации этого плеча рычага, когда привод перемещается на 1,25 дюйма, трос, идущий к тормозному барабану, может перемещаться только примерно на дюйм. Таким образом, мы можем сказать, что даже с хорошими, правильно отрегулированными колодками тормозной трос к барабану должен перемещаться только примерно на 1 дюйм между твердо установленным положением тормоза и полностью отпущенным положением без затягивания.

По указанным выше соображениям абсолютно необходимо, чтобы регулировка зазора / натяжения в тросовой системе между приводом и башмаками, была практически идеальной. Любое дополнительное провисание и тормоз не будут держаться прочно, а слишком большое натяжение приведет к волочению колодок. Хотя такая система практически не допускает износа или растяжения троса без необходимости регулировки, следует помнить, что это статический тормоз, а не динамический тормоз. Он НЕ должен использоваться для остановки уже катящегося тренера — — Он используется только для того, чтобы изначально не допустить скатывания автомобиля.Таким образом, тормозные накладки никогда не должны сильно изнашиваться, если только что-то не вышло из строя.

Итак, как все вышеперечисленное влияет на требования и процедуры для настройки правильно функционирующей системы AutoPark?

Для начала нам нужны колодки, которые должны быть в хорошей форме, чтобы их можно было отрегулировать так, чтобы при нулевом натяжении тормозного троса, идущего к барабану, колодки едва касались барабана — — своего рода «без зазора, но без сопротивления» условие.

От тормозного барабана к реле рычага идет кабель — — как показано на следующем рисунке рычага в сборе:

Нажмите на картинку для увеличения

В данном случае речь идет о кабеле №2. Сам трос не имеет возможности регулировки, но провисание в этой части системы должно быть устранено путем регулировки самих тормозных колодок — — с помощью звездообразного колеса.

КРАСНЫЙ трос, однако, можно отрегулировать в # 1, где он присоединяется к валу привода. Это возможно с помощью регулировочной гайки.

В № 3 ножную педаль (если она есть у вашего тренера) можно отрегулировать, ослабив стопорную гайку, потянув за шплинт и повернув вилку, чтобы либо затянуть, либо ослабить действие ножной педали — — Затем замените шплинт и затяните стопорную гайку.Этот трос и ножная педаль изолированы от привода конструкцией рычажной системы. Это означает, что регулировка ножной педали НЕ влияет на регулировку привода и тормозных колодок. Однако обратное неверно — — Если вы прижмете обувь, это будет ощущаться на педали. Если вы добавите или устраните провисание привода, это мало повлияет на педаль тормоза.

Ооочень — — Чтобы поставить крест на всем этом пакете, нам нужно адекватное понимание всех вышеперечисленных принципов и деталей. Обладая этими знаниями, мы можем выполнить правильную регулировку башмаков и связанных с ними рычажных и тросовых систем.

Правильная последовательность обслуживания этой системы:

1. Убедитесь, что барабан, башмаки, реле рычага и тросы находятся в хорошем состоянии.
2. Отрегулируйте башмаки, как описано выше.
3. Отрегулируйте тросы, как описано выше.
4. Проверьте систему, чтобы убедиться, что башмаки НЕ тянутся в состоянии «тормоз отпущен» и что AutoPark (положение PARK на рычаге переключения передач) будет надежно удерживать тренер на склоне.

Выполнение всех этих требований на самом деле является своего рода балансирующим действием, которое может быть трудным для понимания и выполнения.

Скачать PDF Регулировка тормозных колодок для стояночного тормоза AutoPark

Вопросы и комментарии всегда приветствуются, oldusedbear

Размещено в: Категория 6 — — Тормоз AutoPark; Прокачка тормозов, регулировка колодок, регулировка троса, устранение неисправностей и понимание того, как это работает.
