Регулировка развала: Регулировка развала схождения

Содержание

Регулировка развала схождения

Установка углов колес оказывает значительное влияние на управление автомобилем, износ шин и расход топлива. Большинство автовладельцев считают, что проверить углы установки колес можно только на станции технического обслуживания на специальном стенде. Конечно, это в какой-то мере  правда, но для того, чтобы измерить и отрегулировать развал-схождение колес достаточно воспользоваться самыми простыми методами и средствами.

Для регулировки развала схождения необходимо устранить излишние люфты в рулевых тягах и шарнирах подвески, в подшипниках ступиц передних колес. Также необходимо проверить и поднять до нормы воздух в шинах.

Дальше устанавливаем автомобиль таким образом, чтобы все центры колес находились в одной плоскости. Для этого мы должны поставить автомобиль на горизонтальную, ровную площадку или воспользоваться какими либо приспособлениями. Для этого используют специальный шланг 2 в виде двух трубок 1 из стекла диаметром 10 мм и длиной 30 см соединенные резиновым шлангом.

Далее трубки закрепляют в стойках 3.

Регулировка развала схождения. 1 – стеклянные трубки; 2 – шланг; 3 – стойки.

В шланг и трубки заливают воду. Одну трубку ставят у первого колеса, а вторую ставят так, чтобы уровень воды был на уровне центра колеса. Если центр второго колеса напротив уровня воды в трубке, значит его центр лежит на уровне линии первого колеса. Достигнуть такого результата в случае если это не так, можно с помощью подставки подкладок. Данную операцию необходимо проделать со всеми колесами, а передние колеса должны двигаться прямолинейно. Потом приступаем к обнаружению точек равного бокового биения колес – две диаметрально расположенные точки ободов колес. Если эти точки заранее не отметить, то во время замера развала есть возможность совершения грубой ошибки в регулировке. Точки равного биения можно найти таким способом. Вывесить переднее колесо и крепят на подставке неподвижный предмет, который будет являться точкой отсчета, когда мы будем определять величину биения. Пример показан на рисунке.

Регулировка развала схождения легкового автомобиля: 1 – неподвижная опора, 2 – любой предмет (мел, карандаш), 3 – отметки точек равного биения.

После чего толкают колесо, чтобы вращалось и наблюдать за осевым биением обода. Находят две точки по величине биения равные между собой и отмечают. После чего снимают автомобиль с домкрата и нажимают несколько раз сначала на задний, а потом на передний бампер с определенным усилием равным примерно 40 кгс, чтобы узлы подвески приняли положение соответствующее максимальной нагрузке. А уже после приступают к замерам.

При регулировке развала схождения происходит их взаимосвязь, поэтому при изменении одного параметра изменяется другой. Существует определенная последовательность регулировки, которая обеспечит оптимальный эффект. Первым делом необходимо регулировать развал, а после схождение. Развал следует определять отдельно для каждого колеса. Ставим колесо в положение при котором точки равного бокового биения расположились на одной вертикальной линии.

1 – точки равного бокового биения.

Один из способов определения развала показан на рисунке.

Точки определения развала схождения: 1 – отвес; 2 – переднее крыло автомобиля.

Его смысл в измерении расстояния обозначенного буквами А и Б. Измерить эти расстояния можно с помощью штангенциркуля или обычной линейкой. Развал колеса выставлен правильно, если Б-А=1…5мм, для автомобиля 2109. Для других марок автомобилей можно узнать это в инструкции по эксплуатации автомобиля.

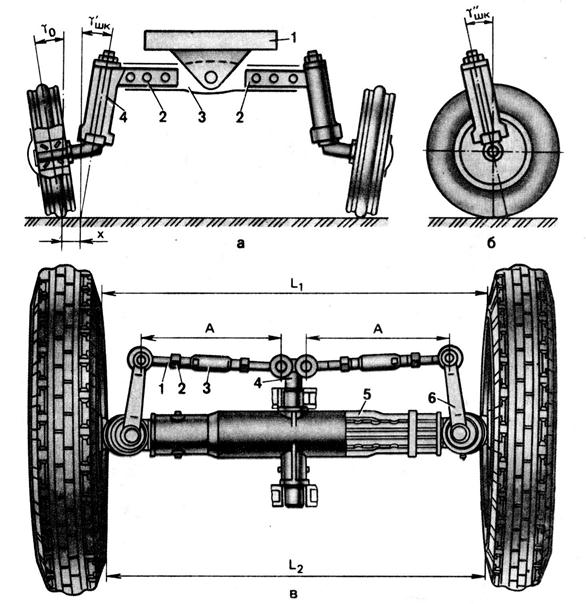

Регулировка схождения колес производится по схеме на следующем рисунке.

Смысл регулировки заключается в измерении расстояний А и Б. После того как измеряли расстояние А необходимо перекатить автомобиль так, чтобы отмеченные точки остались сзади оси на той же высоте и повторяем замер, который и будет замером Б. Такой способ исключает ошибки в замерах. Если есть необходимость можно отрегулировать схождение изменяя длину рулевой тяги.

При применении  таких способов регулировки и проверки и правильном выполнении вы получите хорошую ходимость шин и отличные результаты регулировки развала схождения.

Развал-схождение: что это, как выставить правильно, и что будет, если его не делать

Каждый автопроизводитель для улучшения устойчивости и управляемости предусматривает для конкретной модели автомобиля определённое положение передних (и задних) колёс относительно друг друга и плоскости дороги. Параметры развала, схождения и кастера принято называть углами установки колес.

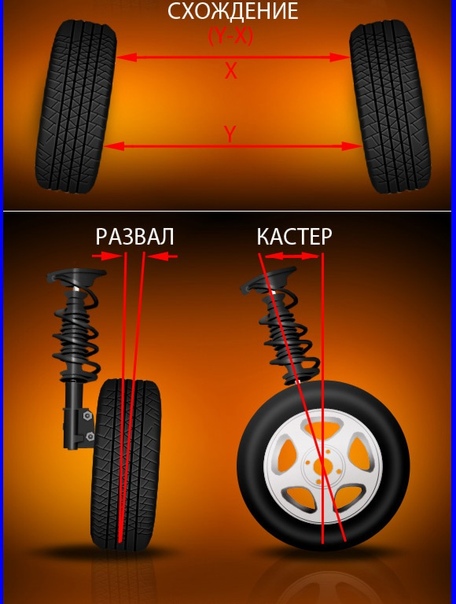

Под развалом понимают угол наклона колес по отношению к перпендикулярной плоскости (в обычном случае — к дороге). При отрицательном развале колёса визуально становятся будто "домиком", при положительном угле развала верхняя часть колеса наклоняется наружу относительно нижней.

При отрицательном развале (слева) колёса стоят «домиком»

Схождение — это сумма углов между плоскостью, которая проходит через центры колес и продольной осью автомобиля. Звучит немного непонятно, но на деле всё просто: если оно положительное, то плоскости вращения колёс пересекаются впереди автомобиля словно "сходясь навстречу" друг другу, при отрицательном — где-то сзади (расхождение).

Положительное схождение (слева) – это именно схождение колёс навстречу друг другу впереди автомобиля

Кастер (иногда говорят кастор) от англ. Caster angle (угол продольного наклона) это угол, образованный вертикалью и проекцией оси поворота колеса на продольную плоскость автомобиля. При положительном кастере ось поворота колеса наклонена назад относительно направления движения, а при отрицательном — наоборот, "смотрит вперёд".

Отрицательный кастер (слева) приводит к наклону стойки вперёд

Начнём с развала. При его околонулевых значениях автомобиль наиболее стабилен до тех пор, пока едет по прямой. И только в том случае, если подвеска достаточно жесткая: не просто так на старых автомобилях колёса имели положительный развал, то есть «домиком наоборот», что в некоторой степени компенсировало мягкость амортизаторов и нестабильность углов под нагрузкой.



Однако со временем от положительного развала конструкторы начали уходить в сторону отрицательных значений (правда, всё равно не заваливая колёса на несколько градусов, как это делают в автоспорте). Это позволило улучшить устойчивость автомобиля в поворотах, поскольку колесо «не подламывается» и цепляется за дорогу лучше из-за большего пятна контакта.

Развал «домиком» улучшает устойчивость автомобиля при скоростном прохождении поворотов

Stance, baby: ярко выраженный отрицательный развал колёс является неотъемлемым атрибутом некоторых автомобильных субкультур

Поэтому околонулевые настройки в теории положительно влияют на устойчивость, а «минусовой развал» позволяет «вваливать» в повороты еще лучше, но уже способен привести к ускоренному износу внутренних дорожек шин. Именно поэтому, в отличие от спортсменов, и конструкторы автомобилей, и обычные «развальщики» предпочитают околонулевые значения.

Однако в зависимости от конструкции и кинематики подвески, жесткости упругих элементов, ширины колеи, вылета колёс и многих других факторов углы установки колёс на разных машинах заметно отличаются.

Более того, они могут изменяться даже в пределах одной модели в зависимости от типа подвески (обычная или спортивная) и размерности шин.

Как регулируются углы установки колес?

На многих современных переднеприводных автомобилях углы развала передних колёс заданы конструктивно, да и кастер (угол продольного наклона стойки) не регулируется, поэтому вся настройка сводится к проверке и регулировке схождения.

Однако так было не всегда — на той же "восьмерке", с которой выросли все остальные автомобили этой платформы , регулировались не только схождение с развалом, но и кастер. Интересно, что допуски при этом были довольно большими, а ремонтники при регулировке далеко не всегда меняли все углы, предпочитая во многих случаях не трогать кастер — дескать, возни много и толку особо никакого.

Заводские параметры углов Самары выглядят так: развал передних колёс = 0°±30', схождение = 0°15' ± 10' и кастер = 0°20±30'0. Как видно, допуски действительно довольно большие — развал по заводским нормативам может "гулять" в пределах одного градуса, а кастер из пятидесяти "плюсовых" минут имеет законное право "уходить в минус".

Передняя подвеска ВАЗ-2108 – классический Мак-Ферсон без подрамникабез подрамникаДопуски производителя на Самаре довольно большие, поэтому «среднестатистический» результат посещения стенда выглядит примерно так. Как видно, все параметры укладываются в «зелёный» диапазон


Некоторые автомобилисты утверждают, что отклонения в минуты (!) они способы заметить безо всякого стенда – просто внимательно взглянув на авто спереди…

На что влияет кастер?


С кастером ситуация обстоит не менее интересно. Чуть выше мы вспомнили, что при нулевом угле наклона стойка стоит строго вертикально – то есть, колесо со ступицей никуда не смещается относительно вертикали. При отрицательном кастере стойка в верхней части словно наклоняется вперёд, а колесо, соответственно, уходит назад. При положительном – наоборот.

На переднеприводных ВАЗах, например, параметр кастера изменяется с помощью регулировочных шайб, которые подкладываются под элементы передней подвески – кронштейны продольных рычагов (растяжек).



Кастер на Самаре задаётся с помощью нескольких шайб

Продольные растяжки подвески ВАЗ-2108 спереди крепятся к кронштейнам, сзади – к поперечным рычагам. Именно поэтому они влияют на кастер

Убрав шайбы, стойку можно «завалить» назад в пределах градуса, а колесо – наоборот, сместить относительно центра арки в сторону переднего бампера. В реальности, правда, наблюдается обычно обратная картина – на многих «пожилых» Самарах, «десятках», Приорах и Калинах колесо «уезжает» в сторону передней двери из-за ударов и усталости металла, причем вернуть его на место получается далеко не всегда, даже если убрать все шайбы.

Так выглядит нулевой кастер: колесо стоит в колесной арке симметрично по отношению к бамперу и крылуЭто уже не кастер, а приговор передней подвеске и даже кузову. Вернуть колесо на место «малой кровью» не выйдет

Чем больше угол наклона стойки, тем переднеприводный (и не только) автомобиль стабильнее ведёт себя на высоких скоростях. Положительный кастер способствует меньшему «вилянию» машины, которая становится не такой чувствительной к колеям и неровностям.



Кастер важен не только своим прямым воздействием на скоростные качества автомобиля, но и тем, что он влияет на углы схождения и развала, которые меняются в зависимости от наклона стойки. Поэтому начинать регулировку углов передних колёс нужно именно с кастера. Затем следует регулировка развала, а в самую последнюю очередь необходимо настраивать схождение, помня о взаимосвязанности этих параметров между собой.

При изменении кастера нужно раскручивать продольные растяжки подвески. Это требует времени и сил – особенно, если автомобиль старый

Какие выбрать углы?


Обычно выбор углов установки колес из допустимого диапазона является прерогативой самого «развальщика». И это не всегда хорошо, поскольку многие из них, годами занимаясь своей работой, руководствуются какими-то внутренними стереотипами, которые нередко противоречат теории, а на практике приводят к ухудшению ходовых качеств автомобиля и преждевременному износу шин. Поэтому к итоговым цифрам распечатки нужно относиться с большим вниманием, а в отдельных случаях – не стесняться давать рекомендации.

Какой же ставить угол наклона стойки, если он регулируется? На стандартной подвеске и при «обычной» манере вождения – максимально допустимый положительный, то есть 0°50' для переднеприводной Самары, да и на других переднеприводниках кастер лучше ставить «побольше в плюс» — в пределах допусков, и если этот параметр настраивается, конечно. Это обеспечит автомобилю лучшую курсовую устойчивость на высоких скоростях и приведёт к «самостабилизации» руля в околонулевом положении. Допустимо и небольшое отклонение от заводских допусков – например, увеличение кастера до одного градуса (60-65').

Свои углы» могут выглядеть примерно такУдивительно, но современный стенд «знает» даже о том, что Самара выпускалась в двух поколениях!

Правда, за «чёткий ноль» придется расплатиться тем, что в поворотах руль несколько потяжелеет (усилителя-то нет!) и будет пытаться резче вернуться в прежнее положение. Однако к такой новой особенности машины можно привыкнуть буквально за несколько минут.

Что касается развала, то иные «городские гонщики» нередко «разваливают в минус» передние колёса до одного градуса и более. Однако при этом автомобиль станет более «нервным» и чувствительным к уклону дорогу, из-за которого руль может буквально «рваться из рук» (особенно – на больших и широких колёсах!). Еще одна плата за «спортивные амбиции» — преждевременный износ внутренних дорожек – шины-то стоят «домиком»!

Развал передних колёс на Самаре регулируется с помощью эксцентрикового болта (позиция 3 на рисунке) на корпусах передних амортизаторов

Лучше всего, если развал передних колёс после регулировки будет иметь «лёгкий намёк на минус» — то есть, в пределах -0°5-10' на сторону. Правда, выставлять этот параметр с такой ювелирной точностью на советско-российской машине не так уж просто, да и далеко не все мастера согласны тратить своё рабочее время на подобные забавы.

Настройка всех углов установки передних колёс на ВАЗе занимает больше времени, чем на автомобилях вроде Renault Logan

Регулировка схождения на Самаре – процесс довольно хлопотный (особенно со стороны водителя), поэтому некоторые развальщики даже самостоятельно (!) изготавливают подобный специнструмент

При настройке схождения на переднеприводных ВАЗах также лучше всего сильно не отклоняться от околонулевых значений, помня о том, что даже при небольшой загрузке автомобиля (водитель и пассажир) оно начинает изменяться примерно на 5-7 минут, причём в какую именно сторону (в «плюс» или в «минус») зависит от положения «усов» рулевой рейки на конкретном автомобиле.

Обратите внимание, как изменяются углы схождения и развала при частичной загрузке! (первое фото – на пустом автомобиле, второе – с водителем весом 65 кг)

Перед регулировкой схождения руль нужно выставить строго горизонтально и зафиксировать, для чего на СТО используются специальные приспособления

Что будет, если их не делать?


В большинстве случаев проверку углов установки колес рекомендуют выполнять не реже одного раза в 30 000 км и сразу же после того, если автомобиль угодил колесом в крупную яму или стал участником даже небольшого ДТП. Ведь и первое, и второе может привести к смещению элементов подвески, что нарушит параметры схождения, кастера или развала.

А что будет, если их не делать вообще? Ничего хорошего, разумеется. Как минимум, автомобиль будет хуже вести себя и на прямой, и в поворотах, ведь отклонение любого из параметров влияет и на устойчивость машины, и на её управляемость. Во-вторых, сбитые углы приведут к тому, что машину начнет уводить в сторону, поэтому водителю придется удерживать руль с большей силой для того, чтобы сохранить прямолинейное движение.

При настолько сбитом схождении левого колеса (параметр, выделенный красным), машина едет «как-то странно», постоянно рыская по дороге, а руль просто не возвращается обратно! Если всё оставить как есть, то протектора хватит буквально на пару тысяч километров.

Бывает, что машину не просто тянет влево или вправо, а она при движении все время «рыскает», отклоняясь туда-сюда от прямолинейной траектории. Кроме того, что ехать на таком автомобиле будет не слишком приятно, очень быстро владелец обнаружит, что колеса на той оси, где нарушены углы установки колёс, изнашиваются очень неравномерно и весьма преждевременно.

Износ внутренних дорожек — результат большого отрицательного развала

Известны случаи, когда из-за неправильного «схода-развала» проектор почти новой шины буквально «таял на глазах», исчезая всего за 10-15 тысяч километров!

Когда регулировка углов установки колес не помогает?

Далеко не всегда даже квалифицированный специалист на правильно отъюстированном стенде (а это очень важно!) сможет выставить углы установки колес в заданных производителем допусках. Обычно этому мешают изношенные детали подвески, в которых возникли заметные люфты. Ловить минуты там, где во время движения детали «гуляют» на целые градусы – занятие довольно бессмысленное. Поэтому опытный «развальщик» обычно начинает с первичной (то есть «грубой») диагностики ходовой части, внимательно осматривая резино-металлические элементы и проверяя их на взаимное перемещение. Во многих случаях прежде, чем заезжать на стенд «схода-развала», необходимо посетить пост общеремонтных работ для замены изношенных деталей подвески. И лишь «перетряхнув ходовку» можно пробовать добиться требуемых углов установки колес.

Бывает, что подвеска в порядке, но выставить схождение, развал или кастер все равно не получается. Причина – необратимая деформация кузова, что бывает после сильной аварии или вследствие коррозии силовых элементов. И если в первом случае еще хотя бы теоретически может помочь стапель, то на сильной «гнилой» машине малой кровью проблему не решить, а большой – не имеет смысла.

Иногда даже после того, как углы выставлены правильно, автомобиль всё равно уводит в сторону. В этом случае нужно попробовать переставить колёса местами (а лучше – сменить подозрительную пару), поскольку часто из-за деформации каркаса или неоднородности слоёв брекера шина становится «кривой»

Опрос

Давно делали "развал-схождение"?

Всего голосов:

Регулировка сход-развал. Автосервис - Автосалон «Базовый»

Независимо от того меняете ли вы амортизаторы, пружины, или опоры на новые, всегда необходимо делать сход-развал. В противном случае это может привести к ухудшению управляемости и быстрому износу шин.

После определенного времени заводские регулировки углов сход-развала колес сбиваются. Это связано с естественным износом узлов подвески и деталей рулевого управления. В связи с этим рекомендуется через каждые 15000-30000 км проводить проверку сход-развала и при необходимости выполнять регулировку.

В двух словах, развал-схождение состоит из настройки углов установки колес, таким образом, чтобы они были перпендикулярны земле и параллельны друг другу.

Целью этих корректировок является увеличение сроков службы шин и автомобиля, сохранение правильной траектории движения автомобиля на дороге при движении по прямой и при выполнении маневров. В ходе выполнения развала-схождения выполняют проверку и регулировку четырех углов положения колес: кастер, развал, схождение и положение оси (угол упора).

Развал-схождение является одним из ключевых факторов грамотной эксплуатации автомобиля, поддержания оптимального состояния элементов подвески, минимизации износа, правильного баланса и эффективной производительности шин. Кроме того, развал-схождение обеспечит безопасное, предсказуемое управление транспортным средством, а также мягкость и комфорт во время поездок на Вашем автомобиле.

Для чего нужен сход-развал:
  • Безопасность вождения. В первую очередь положение колес влияет на управляемость автомобилем. Если автомобиль едет ровно и адекватно реагирует на действия водителя – это залог безопасного управления транспортным средством.
  • Уменьшение износа шин. Неправильное положение колес является основной причиной преждевременного износа шин. Правильно выполненная регулировка углов развала-схождения может существено увеличить срок службы шин.
  • Предотвращение серьезных поломок. Развал-схождение – это проверка и регулировка систем подвески, которые позволяют вовремя обнаружить опасные повреждения и изношенность деталей, прежде чем это приведет к серьезным проблемам.
  • Улучшение управляемости. Замечали ли Вы, что машину все время тянет в одну сторону? Ощущали постороннюю вибрацию рулевого колеса? Приходится все время подруливать, чтобы автомобиль ехал прямо? Развал-схождение может устранить многие подобные недостатки управления машиной.
  • Экономия топлива. Неправильное положение колес может приводить к появлению дополнительного сопротивления во время движения автомобиля. Правильно выполненный сход-развал приводит к снижению расхода топлива на трассе.

Развал и схождение колес. Регулировка развал-схождения



Часто причиной нарушения управляемости и устойчивости автомобиля является неправильная или неточная регулировка углов установки колес, или, попросту говоря, нарушены развал и схождение колес. Мы поговорим о том, что такое развал и схождение колес, а также о том, как их регулировать. В конце статьи вас ждет интересное видео о регулировке схода-развала на 3D стенде.

Схождение колес

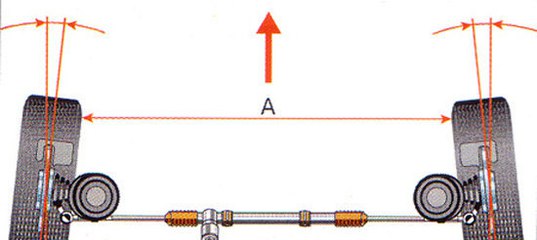

Перед автомобиля (вид сверху). Схождение - это разность расстояний А и Б. Если А больше Б, то схождение считается положительным. Если А меньше Б - схождение отрицательное.

Нормальное схождение передних колес - важный фактор устойчивости автомобиля. Схождение передних колес определяют, подсчитав разность между кромками ободьев колес в их заднем и переднем положениях, замеренных на высоте центра колес между одними и теми же точками обода. если разность отличается от рекомендованной, схождение нуждается в регулировке.

Точную установку схождения выполняют только на СТО, предварительно проверив надежность крепления рычага рулевой трапеции к поворотной стойке, соединения конусов пальцев шаровых шарниров рулевых тяг, крепления сошки и маятникового рычага и развал колес. Если Вы проводили ремонт ходовой части, необходимо провести регулировку развала-схождения колес.

Схождения колес регулируется изменением длины боковых рулевых тяг. Для этого ослабляют стяжные хомуты и поворачивают регулировочные муфты на одинаковую величину в противоположных направлениях, изменяя длину боковых тяг. По окончании регулировки хомуты затягиваются так, чтобы их концы после затягивания не соприкасались.

Развал колес

Развал — это угол между вертикалью и плоскостью вращения колеса автомобиля и считается отрицательным, если колёса направлены верхней стороной внутрь или положительным, если верхней стороной наружу.

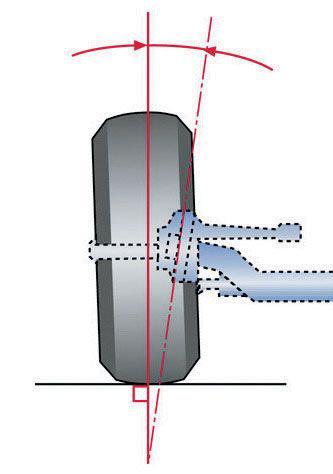

Переднее левое колесо (вид спереди автомобиля). Развал - это это разность расстояний Б и А. Если А больше Б, то это отрицательный развал. Если А меньше Б - развал положительный.

Для проверки развала колес нужно, чтобы давление воздуха в шинах колес было нормальным, диски колес не были погнуты, а шины - изношены, свободный ход рулевого колеса должен соответствовать норме. Перед проверкой развала убедитесь в исправности шарниров рычагов передней подвески, шаровых опор передней подвески, штоков амортизаторов.

Развал регулируется изменением числа прокладок между осью нижнего рычага и поперечиной или поворотом эксцентрика на передней стойке.

Регулировка развала и схождения колес

Вообще регулировку развала-схождения колес можно точно проверить и отрегулировать только на стенде. Не верьте (!) тем людям, которые говорят, что могут "на глазок" отрегулировать углы установки. Дело в том, что даже разность в 0,5 градуса приносит значительные сложности при езде.

Да и самому делать тоже не рекомендуется, если Вы, конечно, не специалист в этом деле. Лучше обращаться в автосервисы, на СТО, где есть специальные стенды. В последнее время большинство таких стендов - компьютерные, поэтому лучше доверить эту работу специалисту.

Почти на всех современных автомобилях регулировка развала-схождения колес не требуется. Конструкция подвески такая, что она исключает изменение углов установки колес в течении определенного периода эксплуатации. Но тут встает вопрос: а как быть после ДТП?

После аварии (если автомобиль вообще можно восстановить) дефектные детали подвески просто заменяются новыми, кузов выправляют на специальном стенде, где возвращается если не первоначальная, то максимально близкая к ней геометрия кузова. И углы установки колес принимают первоначальные значения.

Видео: регулировка развал схождения на 3D стенде


Развал схождение, регулировка развал схождения во Владивостоке

7 причин проверить развал схождение

  1. Если вы попали в яму, либо часто ездите по плохой дороге;
  2. Если заметили износ покрышек на внутренней или внешней стороне;
  3. Если тугой или слишком «легкий руль», плохой самовозврат руля;
  4. Если повысился расход топлива;
  5. Если заменили детали ходовой части;
  6. Если заменили шины;
  7. Если не устраивает управление, автомобиль плохо держит дорогу.

Регулировку развала-схождения колес можно точно проверить и отрегулировать только на стенде. Дело в том, что работа «на глаз» приводит к неточностям, а разность даже в 0,5 градуса приносит сложности при езде.

Чем мы отличаемся от других автосервисов, занимающихся регулировкой "Сход-развала"?

  1. Все, что связано с ходовой частью, можно выполнить в одном месте: отремонтировать подвеску (ходовую часть), сделать качественный "развал-схождение", "переобуть" и отбалансировать колеса.
  2. Профессиональное оборудование. Никаких ручных измерений, рулеток и веревок - только современное оборудование!

Рады вам сообщить, что автосервис TwinСam приобрел новую систему для проверки развал-схождение колес «Hunter с датчиками HawkEye Elite™»

Данная система обладает рядом преимуществ:

  • Камеры высокого разрешения! Четыре 5-мегапиксельные цифровые камеры обеспечивают высокую точность и скорость измерений углов установки колёс.
  • Запатентованная компанией Hunter конструкция адаптеров и трёхмерные мишени значительно увеличивают скорость обслуживания, время установки теперь исчисляется не минутами, а секундами… Система развал-схождения Hunter c датчиками HawkEye Elite и подъёмником RX позволяют получить результаты измерений за 90 секунд! Вам не придется долго ждать, чтобы узнать результат.
  • Новая конструкция адаптеров предотвращает повреждение дисков, так как:
    • зажимается шина, а не диск
    • нет контакта «метал - метал»
    • адаптер касается колеса только прорезиненным ободом.

Схождение колес

Схождение — угол между направлением движения и плоскостью вращения колеса.
Перед автомобиля (вид сверху). Если А больше Б, то схождение считается положительным, если меньше - схождение отрицательное.

Схождение способствует правильному положению передних колес при различных скоростях движения и углах поворота автомобиля.

Признаки отклонения схождения от нормы:

  • сильный пилообразный износ шин, при схождении в 5 мм и более покрышка сотрётся менее чем за 1000 км;
  • визг покрышек в повороте;
  • повышенный расход топлива из-за увеличенного сопротивления качению передних колес (накат автомобиля намного меньше положенного).

Нормальное схождение передних колес - важный фактор устойчивости автомобиля. Точную установку схождения выполняют только в автосервисе (СТО), предварительно проверив надежность крепления рычага рулевой трапеции к поворотной стойке, соединения конусов пальцев шаровых шарниров рулевых тяг, крепления сошки и маятникового рычага и развал колес.

Если Вы ремонтировали ходовую часть автомобиля, обязательно проведите регулировку развала-схождения колес.

Развал колес

Развал — угол между вертикалью и плоскостью вращения колеса автомобиля.

Переднее левое колесо (вид спереди автомобиля). Если А больше Б, то это отрицательный развал, если меньше - развал положительный.

При отклонении развала от нормы возможен увод автомобиля от прямолинейного движения и односторонний износ протектора.

Нулевой развал обеспечивает минимальный износ шин и следовательно повышается срок службы покрышек.

Ответы на наиболее часто встречающиеся вопросы, возникающие после регулировки "Сход-развала".

Почему руль стоит неровно при движении по прямой?

Причин может быть несколько:

Повышенный свободный ход рулевого управления. При движении свободный ход выбирается влево или вправо, что приводит к небольшому наклону руля.

Автомобиль имеет некоторую повернутость заднего моста (задней оси). Была выполнена регулировка "сход-развала" только передней оси без учета смещений задней оси.

Слишком большая разница в развале задних колес. Особенно, когда одно колесо имеет полжительный развал, а другое – отрицательный.

Большая разница в давлении передних или задних колес.

Имеются скрытые деффекты ходовой части, которые по какой-либо причине не были обнаружены перед регулировкой "сход-развала".

Примечание: Если помимо наклона руля на автомобиле одновременно присутствует увод автомобиля в сторону, то сперва нужно найти и устранить причину увода, а затем уже выставлять положение руля.



Почему автомобиль ведет всторону при нормальном "сход-развале"?

Проверьте влияние резины на увод. Для этого поменяйте местами левое и правое передние колеса. Если увод при этом изменит свое направление, то причина в резине. Меняйте колеса "по кругу" и ищите пару, на которой машина поедет ровно. Затем нужно привести в соответствие направление вращения колес (если на покрышке имеется стрелка, указывающая направление вращения), то есть перевернуть шины на дисках, если это необходимо (обязательно с последующей балансировкой колес). Данная причина увода в последнее время встречается очень часто (и, как не удивительно, даже на новой резине). Во всем виновато качество изготовления шин. Как говорят производители шин - это так называемая силовая неоднородность каркаса покрышки.

Повышенный дисбаланс колес. Кривизна колесных дисков.

Была проведена диагностика и регулировка только передней оси автомобиля. Нужно продиагностировать задний мост. Возможно причина кроется в нем (погнутости, деформация, нарушения регулировок).

Имеются скрытые деффекты ходовой части, которые не были обнаружены перед регулировкой "сход-развала".



До регулировки машину никуда не вело, но имел место повышенный износ резины. После регулировки "сход-развала" появился увод в сторону.

Скорее всего причина в резине (см. пункт выше). Автомобиль раньше ехал ровно потому, что увод создаваемый резиной был уравновешен уводом создаваемым неправильным "сход-развалом" в другую сторону. Устранили одну причину - появился увод.



Машину не ведет, резину не ест, но автомобиль тяжеловат в управлении ("тугой" руль).

При ремонте установлены тугие шаровые опоры или рулевые тяги, перетянут маятниковый рычаг или рулевой редуктор (рулевая рейка). Со временем все может стабилизироваться само собой, кроме перетяжек (их нужно привести в норму).

Неправильно отрегулирован "сход-развал".

Вылет дисков (параметр "ЕТ" указан на маркировке диска) не соответствует вылету, рекомендованному заводом-изготовителем.

Низкое давление воздуха в покрышках.



Почему со временем нарушается установка углов на автомобиле, даже если небыло никакого ремонта ходовой части и автомобиль не попадал в аварийные ситуации?

Углы установки колес напрямую зависят от клиренса автомобиля. А клиренс, в свою очередь, имеет особенность изменяться в зависимости от возраста машины. Это происходит из-за просадки упругих элементов подвески: пружин, сайлентблоков и прочих элементов подвески.

Появление и накапливание микроскопических зазоров в шарнирных соединениях подвески, которые складываясь между собой, дают ощутимые изменения углов установки колес.

Естественное старение кузова (для автомобилей с несущим кузовом), ввиду того, что он испытывает в процессе эксплуатации постоянные изгибающие и крутящие моменты, что приводит к постепенному изменению его "геометрии" и, в свою очередь, - к изменению углов установки колес.

Регулировка углов развала и схождения Ниссан и Инфинити

Регулируем углы установки колёс на новом немецком оборудовании Hunter с технологией 3D. Параметры установки развала-схождения колёс влияют на безопасность движения, износ резины, деталей подвески и рулевого управления.

Проверка на стенде Hunter с технологией 3D и датчиками HawkEye занимает в два раза меньше времени по сравнению со старыми стендами и исключает человеческий фактор, так как оборудование не требует калибровки. Одновременная диагностика передней и задней оси выявляет скрытые недостатки геометрии кузова.

Цены на регулировку сход развала Ниссан и Инфинити

Наименование работ Стоимость,  Р
Проверка развала-схождения (2 оси) 1 200
Регулировка развала-схождения (1 ось)
  автомобили малого класса 1 800
  внедорожники и большие седаны 2 300
Регулировка развала-схождения (2 оси)
   автомобили малого класса 2 300
   внедорожники и большие седаны 2 990
Диагностика ходовой 750 Бесплатно*

*При последующем ремонте в техцентре Инфинити Ниссан

В базе данных стенда регулировки развала и схождения есть информация по всем автомобилям марок Ниссан и Инфинити, в том числе последнее поколение моделей Кашкай, Х-Трейл, Террано, Ноут и Теана.

Сход развал на Ниссан проверяют, если

  • с момента прошлой проверки автомобиль прошёл 30 тысяч километров;
  • замечен неравномерный износ резины;
  • автомобиль уводит на прямой дороге;
  • ремонтировалась подвеска.
Стенд Hunter для регулировки развала и схождения Nissan

Регулировка углов установки колёс (сход-развал) обеспечивает

  • равномерный и минимальный износ резины, деталей подвески и рулевого управления;
  • курсовую устойчивость и маневренность;
  • экономию расхода топлива.

Запишитесь на регулировку сход развала Ниссан

  1. Позвоните по телефону: +7 495 902-73-40.
  2. Уточните стоимость регулировки развала и схождения на Ниссан и Инфиинити и договоритесь с мастером о времени визита.
  3. В оговоренный день приезжайте по адресу Гаражная улица, дом 4 (схема проезда).

Развал-схождения | ПКФ Слово



Почему так важно выполнять регулировку развал-схождения колес?

  1. Чтобы обеспечить курсовую устойчивость. Чтобы предотвратить увод автомобиля в сторону при движении.
  2. Для обеспечения более легкого управления автомобилем, гарантированной маневренности и уменьшения склонности к заносам.
  3. Поддержания заводских настроек заложенных заводом-изготовителем.
  4. Надлежащий контроль за состоянием сход-развала может в будущем сэкономить ваши деньги.



Периодичность регулировки сход-развала:

Обычно для отечественных машин интервал составляет 10 000–15 000 км, для иномарок до 30 000 км. Регулировка сход-развала как часть обычного ежегодного техобслуживания значительно продлевает срок службы резины и деталей подвески, сохраняя ваши деньги!



5 причин сделать сход-развал:

  1. Если вы попали на дороге в большую яму и замяли колесный диск.
  2. После ремонта ходовой части (например, замены рулевых наконечников и тяг, рычагов подвески, сайлентблоков).
  3. Если машину стало уводить в сторону.
  4. При сильном износе относительно новой резины.
  5. После сезонной смены шин на автомобиле («переобувке» на летнюю либо зимнюю резину).



Регулировка сход-развала.  Почему в «СЛОВО»?

  1. Компания «Слово» более 20 лет успешно работает в данном направлении.
  2. ПКФ «Слово»- полный спектр услуг в одном месте, где вам произведут ремонт и замену элементов подвески, произведут регулировку углов установки колес в соответствии  с заводскими нормами, окажут квалифицированную помощь в подборе необходимых в ремонте оригинальных  запасных частей, при необходимости дадут рекомендации к последующему ремонту.
  3. ПКФ «Слово» предоставляет гарантию на все виды работ, услуг и запасные части.
  4. В ПКФ «Слово» работы производит высококвалифицированный персонал.
  5. Для сложного вида ремонтов В  ПКФ «Слово» есть все необходимое специализированное оборудование.
  6. ПКФ «Слово» расположено в середине микрорайона древлянка , что обеспечивает легкую транспортную доступность.
  7. Большая удобная парковка всегда позволит припарковать автомобиль рядом с дилерским центром.
  8. Запись online позволяет самостоятельно скорректировать удобное дату и время визита в дилерский центр.



Что мы делаем, когда выполняем регулировку сход-развала:

  • Проверяем узлы подвески на износ.
  • Регулируем угол наклона оси поворота и развал колёс, если оговорено производителем.
  • Регулируем схождение.
  • Центруем рулевое колесо при регулировке схождения.


При осевой регулировке мы делаем всё вышеуказанное, плюс корректируем качение задних колёс под передние.

При регулировке всех четырех колес мы делаем всё вышеуказанное плюс развал колёс задней оси и их схождение по спецификациям производителя.

Дополнительно к сход-развалу Вы можете:

  1. Проверить тормозную систему
  2. Произвести проверку и при необходимости балансировку колес.
  3. Произвести профилактику тормозных суппортов (чистка, смазка).




Отношение к Вашему автомобилю как к своему собственному. Наличие специальных колесных «захватов» повышенной точности для установки мишеней на колеса повышают конечную точность регулировок и гарантируют защиту Ваших дорогостоящих колесных дисков от царапин.



Профессиональное оборудование. Никаких ручных измерений, рулеток и веревок — только современное оборудование! Для регулировки развала-схождения мы используем новейший компьютерный 3D стенд  последнего поколения.

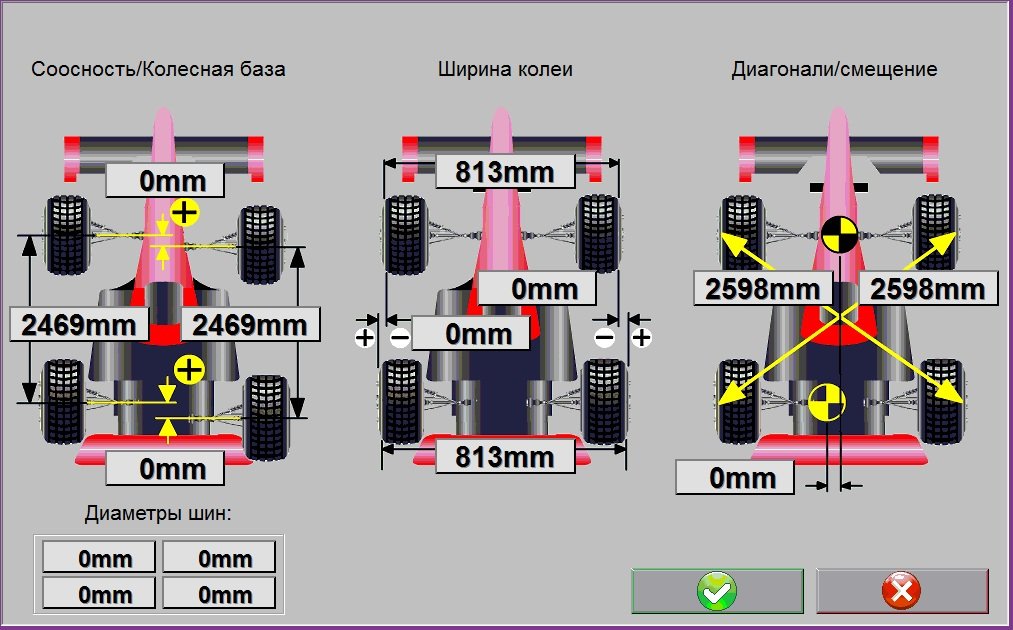

Данный компьютерный 3D стенд измеряет не только углы установки колес, но и дает полную информацию о геометрии кузова и подвески. Это значит что мы сможем выполнить все необходимые операции быстрее и с большей точностью. Таким образом мы экономим ваше время и гарантируем качество работы.

Присоединение к группе развала: или как отрегулировать развал для улучшения сцепления на поворотах

Недавно в Интернете распространилась история о владельце FR-S в районе Торонто, получившем штрафы за незаконные модификации подвески. Это привлекло внимание широкой публики к автомобильной субкультуре, состоящей из автомобилей со стойкой и изгибом, как на изображении ниже.

Критика безопасности и, в частности, нарушения сцепления, определенно допустима в подобных случаях, но, по иронии судьбы, как и многие тенденции в области моддинга автомобилей, этот экстремальный тип «настройки стойки» начался из-за чего-то наблюдается на профессиональных гоночных автомобилях и высокопроизводительных дорожных автомобилях, а именно с отрицательным развалом (когда верхняя часть колеса и шина наклонены внутрь к средней линии автомобиля, но под гораздо более мягкими углами, чем показано выше).

Парни, занимающиеся гонками, не связываются с такими вещами, как развал, если он не делает машину быстрее, так что же тогда? Если шина не стоит на земле, как это может улучшить сцепление с дорогой?

На самом деле это не так. По крайней мере, для прямого захвата. Смещение колеса с вертикального отклонения снижает его способность ускорять или замедлять автомобиль. Но большинство гоночных автомобилей обладают гораздо большей тормозной способностью и часто даже ускорением по сравнению с поворотами, что можно получить гораздо больше с точки зрения времени прохождения круга, если вы можете увеличить сцепление с дорогой, пожертвовав некоторым сцеплением с торможением / ускорением.

Так что происходит по углам? Основными двумя факторами являются движение подвески / шасси и гибкость шин.

Когда автомобиль создает усилие на повороте, он переносит вес в направлении, противоположном повороту, и это заставляет подвеску сжиматься, а кузов катится в этом направлении. Когда автомобиль катится в сторону, его колеса, которые когда-то были вертикальными, также начинают катиться. В зависимости от типа геометрии подвески, которую имеет автомобиль, колесо также будет изменять развал, а при сжатии подвески некоторые из них приобретают отрицательный развал (добавление сцепления на поворотах), а другие - положительный развал (уменьшение сцепления на поворотах).

Источник изображения: DSport.com

Кроме того, когда шина создает поворачивающую силу, она прогибается внутрь. Вспомните ластик для карандашей в школе - он обычно изнашивался с одного края, передний край в том направлении, в котором вы его тянули. То же самое происходит с вашей шиной. Если ваше пятно контакта было точно параллельно дороге, когда шина начала изгибаться, после того, как она была загружена в углу, теперь она движется по внешнему краю шины.

Источник изображения: BuildUntilBroke на Flickr

Subaru BRZ, на которой моя жена ездит по трассе, является прекрасным примером.Это отличный автомобиль, но он относительно мягкий и имеет лишь небольшой отрицательный развал. Иногда я водил машину, когда мой гусеничный монстр E30 был не готов к работе, и я стирал внешнюю половину передних шин настолько, что внутренняя часть была почти новой с более липкими шинами, такими как Bridgestone Potenza RE71R, убивая набор в выходные.

Вы можете видеть на этой фотографии из Уоткинс-Глена, обе проблемы болезненно видны. Когда тело перекатывается из-за переноса веса в повороте, колесо, которое раньше имело небольшой отрицательный развал, фактически оказывается положительным относительно поверхности гусеницы.Добавьте к этому значительный прогиб шины, и я прохожу повороты по внешнему краю шины, что приводит как к значительной недостаточной поворачиваемости, так и к очень плохому износу шин.

Каждый раз, когда я прошу жену разрешить мне модифицировать ее машину, она говорит мне, чтобы я оставил ее в покое и вместо этого пошел вразнос с моей дурацкой гоночной машиной. Но как только она услышала, что этот мод приведет к увеличению срока службы шин, я получил зеленый свет.

Существуют несколько более простых решений, например, болты, предназначенные для исправления небольших изменений развала из-за погнутой подвески разбившегося автомобиля, но лучшее и простое решение для вторичного рынка - это так называемые пластины развала.Они позволяют вам отрегулировать точку крепления верхней стойки, чтобы изменить вашу «стойку» или более точно отрегулировать развал в положительном или отрицательном направлении. Более качественные пластины развала также позволяют вам изменять самоустанавливающееся колесо (определяемое как угол, создаваемый точкой поворота рулевого управления от передней части к задней части автомобиля).

Один из моих фаворитов для 86 близнецов от Raceseng, поэтому я заказал набор.

Упаковка поразила меня. Я был очень впечатлен, от того, что он был представлен в виде украшений до личного письма владельца компании.Эти вещи не должны быть важны, но для меня они показывают то, что я называю «пустяком», и рассказывают вам о компании и ее продуктах гораздо больше, чем просто очевидное.

Установка была очень простой, как и в случае с большинством автомобилей Mac с распорками. Если у вас есть послепродажные койловеры, это часто даже проще, поскольку не требуется использование пружинного компрессора. Чтобы быстро увидеть, как установить койловеры на FR-S или BRZ, посмотрите недавнее видео Speed ​​Academy выше.

Я максимально увеличил развал (тоже кастер, так как я хочу максимальной устойчивости на скоростных гоночных трассах, которые мы посещаем) и отправился тестировать машину в Canadian Tire Motorsports Park (Mosport).

Изображение говорит само за себя. Автомобиль по-прежнему имеет мягкую стоковую подвеску, поэтому он много катится, а шины прогибаются, но колесо фактически вертикально или немного отрицательно, поэтому шины изнашиваются равномерно и, что более важно для меня, недостаточная поворачиваемость почти исчезла, без ощутимой потери тормозных характеристик.

Что такое развал автомобиля?

Для некоторых идеальный мир включает в себя автомобили, которым не требуется ничего, кроме полной зарядки или большого количества бензина, чтобы доставить их туда, куда им нужно, и без каких-либо проблем. Такие слова, как «выпуклость» и «выравнивание» никогда не придут им в голову. На самом деле владеть автомобилем не так просто. Понимание того, что такое развал автомобиля, поможет обеспечить надлежащее управление автомобилем при сведении потенциально дорогостоящего ремонта к минимуму.

Развал автомобиля определен

Вы можете быть удивлены, узнав, что колеса и шины вашего автомобиля не обязательно рассчитаны на идеальную перпендикулярность дороге. В зависимости от назначения автомобиля, будь то производительный седан, предназначенный для прохождения крутых поворотов, или сверхмощный пикап, созданный для уверенной перевозки тяжелых грузов, ваши шины могут быть наклонены к автомобилю или от него. Они известны как углы развала.

Углы развала очень похожи на наши собственные ноги.Люди, которым повезло с идеально прямыми ногами, с коленями, расположенными прямо над лодыжками, обладают эквивалентом нейтрального изгиба. У людей с кривыми ногами, у которых колени расставлены дальше, чем лодыжки, наблюдается положительный изгиб. Наконец, те, кто стоит на коленях, у которых колени близко друг к другу, демонстрируют отрицательный развал.

Сделав еще один шаг к аналогии с ногой, представьте себе человека с кривыми ногами или коленями, стоящего на плоском полу в кроссовках. Вы можете представить, как подошвы их обуви соприкасаются с землей.Первый будет больше контактировать с внешней подошвой, а второй - с внутренней.

В терминологии шин эквивалент поверхностного контакта подошв кроссовок известен как пятно контакта, а пятно контакта шины имеет решающее значение для управляемости автомобиля. Контакт означает тягу или сцепление, и чем больше, тем лучше.

Как развал автомобиля влияет на управляемость

Когда автомобиль движется по прямой по ровной дороге, нейтральный угол развала является идеальным, поскольку шина и тротуар сходятся равномерно, образуя большое пятно контакта.Однако, когда вы въезжаете в угол, шина естественным образом начинает катиться по боковой стенке, тем самым уменьшая контакт с дорогой. Результат - меньшее пятно контакта, что означает падение сцепления и ухудшение управляемости.

Поскольку все мы сталкиваемся с разными дорожными покрытиями и бесчисленными поворотами во время наших повседневных поездок, инженеры автомобилей должны найти компромисс в выборе угла развала, который лучше всего работает во многих сценариях. По этой причине большинство современных автомобилей имеют слегка отрицательный угол развала колес.

Модифицированный классический Datsun 240Z демонстрирует более экстремальный пример отрицательного угла развала на фотографии выше. Настроенный таким образом, этот 240Z добавляет пятно контакта и сцепление в углах, помогая ему быстрее проходить через них.

Регулировка развала автомобиля

От Acuras до Volvos у каждого автомобиля есть заводские спецификации на геометрию подвески, включая развал, схождение (угол между передней и задней шинами) и кастер (положение шины относительно подвески). К сожалению, дороги с ямками и, возможно, комплект дешевых или несовместимых шин могут нарушить эти заводские спецификации. Когда это произойдет, вы заметите нарушение управляемости, неравномерный износ шин и, возможно, раздражающее тяговое усилие влево или вправо при движении.

Это классические признаки того, что ваш автомобиль не выровнен, и вам нужно обратиться к своему дилеру или в местную ремонтную мастерскую, чтобы запланировать обслуживание для устранения проблемы. В большинстве случаев технический специалист будет использовать связанный с компьютером инструмент для выравнивания, который обеспечивает точные измерения развала, схождения и кастера, а затем вернет настройки к заводским спецификациям.

Если у вас автомобиль с полным приводом или с независимой передней и задней подвеской, всегда выбирайте услугу регулировки углов установки всех четырех колес. Для некоторых автомобилей будет достаточно регулировки углов установки передних колес, в то время как регулировка тяги используется исключительно для легковых и грузовых автомобилей с жесткими задними мостами.

В каждом случае ожидайте заплатить около 100 долларов или меньше. Авторитетный магазин обсудит, какой вариант лучше всего подходит для вас, и обсудит ориентировочную стоимость.

Болты регулировки развала колес - Как работают болты развала колес?

Угол развала легкосплавных дисков вашего автомобиля является очень важным измерением и может оказывать всевозможное влияние на управляемость и даже безопасность вашего автомобиля.

Если вы хотите увеличить или уменьшить угол развала для достижения любого желаемого эффекта, или вы хотите отрегулировать развал автомобиля до рекомендованных заводских спецификаций, вам понадобится набор высококачественных болтов регулировки развала развала или регулировка развала. Комплект.

Что такое развал?


Угол развала колес - это величина в градусах вертикального выравнивания колеса автомобиля. На автомобиле с отрицательным развалом верхняя часть колеса будет дальше входить в колесную арку, а нижняя часть колеса будет выступать наружу.

И наоборот, на автомобиле с положительным развалом верхняя часть колеса будет выступать из колесной арки, а нижняя будет торчать внутрь. Если колесо идеально перпендикулярно дорожному покрытию, оно будет иметь развал 0 градусов.

Изменения угла развала автомобиля могут по-разному влиять на его управляемость, эстетическую привлекательность и даже на то, насколько быстро и равномерно изнашиваются шины.

Поддержание правильной центровки имеет решающее значение для сохранения как безопасности вашего автомобиля, так и срока службы протектора его шин.Колеса всегда должны быть выровнены, чтобы все четыре колеса соответствовали друг другу и были оптимизированы для максимального контакта с поверхностью дороги.

Что такое болты регулировки развала колес?


Болты регулировки развала развала - это умные эксцентриковые болты, которые позволяют изменять угол развала автомобиля. Их можно использовать для увеличения или уменьшения развала колес транспортного средства, а также для восстановления правильной регулировки углов установки колес транспортного средства после того, как компонент подвески был поврежден или деформирован.

Как работают болты регулировки развала колес?


Важно отметить, что при уменьшении дорожного просвета автомобиля отрицательный развал увеличивается. Насколько он увеличится, зависит от автомобиля, а также от того, насколько резко уменьшился его дорожный просвет.

По этой причине болты регулировки развала колес представляют собой простой, но очень эффективный метод устранения чрезмерного развала на опущенных автомобилях.

Обычно установка занимает всего несколько минут и может быть выполнена дома с помощью легко доступных ручных инструментов.Преимущества могут включать увеличенный срок службы шин, улучшенную управляемость и возможность увеличивать или уменьшать развал по желанию.

Где я могу купить болты регулировки развала колес?


Performance Alloys В компании имеется полный ассортимент болтов и комплектов регулировки развала колес от таких высококачественных производителей, как H&R и Eibach.

Они отлично подходят для использования как на улице, так и на трассе, где можно увеличить развал для более агрессивного прохождения поворотов и динамичного вождения. Если вы не уверены, подойдут ли эти комплекты к вашему автомобилю, или вам нужен совет, пожалуйста, свяжитесь с нашей командой через форму Свяжитесь с нами или позвоните нам по телефону +44 (0) 28 9446 5151 .

Как отрегулировать развал, зацеп и кастер на горизонтальной стойке

В SuperATV мы делаем все наши А-образные и радиусные рычаги регулируемыми. Это дает вам полный контроль над развалом, носком и кастом вашей машины. Но почему это должно вас волновать? Какой смысл регулировать подвеску за пределами заводских спецификаций?

Давайте посмотрим, что такое изгиб, зацеп и кастер, как вы можете их отрегулировать и почему вы можете захотеть это сделать.

Что такое развал?

Развал - это наклон шин внутрь или наружу, если смотреть спереди машины. Неправильный развал может действительно испортить вашу поездку, как с точки зрения ощущений от вождения, так и с точки зрения фактических поломок из-за плохого сцепления с дорогой.

Так в чем разница между дерьмовым развалом и желаемым развалом? Давайте взглянем.

Нулевой развал или некоторый отрицательный развал могут быть полезны в зависимости от вашего стиля езды.Избегайте положительного развала колес, потому что все, для чего это нужно, - это изнашивать шины, ступичные подшипники и другие детали.
Изображение предоставлено SuperATV

Нулевой развал

Нулевой развал - это то, что вы можете назвать развалом по умолчанию. Это хорошая отправная точка для типичного гонщика.

При нулевом развале ваши шины поднимаются и опускаются прямо, когда машина стоит на земле. В большинстве случаев это дает хорошее сцепление с дорогой. Такой развал вам нужен, если вы используете Ranger или аналогичный бок о бок для работы или планируете сохранять его относительно медленным для большинства поездок.

Однако, как только вы начинаете набирать скорость на трассе, нулевой развал начинает сдерживать вас, а не помогать.

Отрицательный развал

Отрицательный развал - это когда верхняя часть шины наклоняется к центру автомобиля. А наличие 2 или 3 градусов отрицательного развала очень помогает с сцеплением на поворотах.

Вот почему: когда вы делаете быстрый поворот, нижняя часть ваших внешних колес втягивается в сторону машины. Если у вас нулевой развал, это натяжение заставляет вас ездить по внешнему краю шины во время поворота, что дает вам гораздо меньше тяги.

Если у вас есть отрицательный развал на пару градусов, при повороте шина натягивается так, что днище прилегает к земле во время поворота, что дает вам максимальный контакт с землей и большее сцепление с дорогой, когда вам это больше всего нужно.

Для высокопроизводительных машин и езды на высоких скоростях отрицательный развал - лучший выбор.

Вы также можете получить отрицательный развал, если увеличите вес своей машины за счет охладителя, дополнительного водителя или дополнительных принадлежностей, таких как кожухи кабины и усиленные каркасы.Так что имейте это в виду, если вам не нужен отрицательный развал.

Положительный развал

Положительный развал означает, что верхняя часть ваших шин отклоняется от машины.

Вам не нужен положительный развал. Вы можете думать о своем UTV как о родственнике сельскохозяйственного трактора (некоторые из вас все-таки ставят на него тракторные шины), но положительный развал только снижает тягу и приводит к неравномерному износу шин.

Положительный развал достигается естественным образом, когда вы поднимаете машину, а иногда и при обновлении амортизаторов.Главное, что вы должны знать, это то, что вы этого не хотите.

Как отрегулировать развал?

Первое, что вам понадобится, это набор регулируемых А-образных рычагов и, возможно, радиусных рычагов в зависимости от вашей марки и модели. Ваши стандартные А-образные рычаги не подходят - они не регулируются. К счастью, найти регулируемые детали нетрудно. Все А-образные и радиусные рычаги SuperATV регулируются, как и многие другие запчасти подвески.

Наши А-образные рычаги прямо из коробки настроены в соответствии со спецификациями OEM, поэтому, если вы ищете OEM-развал, вам уже хорошо. При регулировке помните, что вес водителя естественным образом создает небольшой отрицательный развал. Это не всегда заметно, но некоторые предпочитают компенсировать это более положительным развалом.

У этого RZR отличный развал. Шины идут прямо вверх и вниз, даже когда он загружен пассажирами. Если бы этот бок о бок был настроен на прохождение поворотов на высокой скорости, ему потребовался бы немного более положительный развал.
Фото SuperATV

1. Проверьте свой текущий развал

Когда машина стоит на земле, а все шины накачаны до одинакового давления, возьмите Т-образный угольник плотника и прижмите его к краю шины.Это быстро скажет вам, есть ли у вас положительный (наклон верхней части), отрицательный (наклон верхней части) или нулевой развал. Вы также сможете сказать, каким образом вам нужно внести изменения. Если вы используете угловой датчик, вы будете знать, на сколько градусов нужно входить или выходить.

2. Отрегулируйте А-образные и радиальные рычаги

Поднимите машину и снимите только нижние А-образные рычаги. Нижние А-образные рычаги SuperATV имеют регулируемые поворотные блоки.

Ослабьте контргайки на поворотных блоках, чтобы их можно было вкручивать или выкручивать.Если вам нужен более отрицательный развал, вытяните их. Если вам нужен больший положительный развал, ввинтите их.

Два полных оборота поворотного блока изменяют ваш развал примерно на 1 градус. Для прохождения поворотов на высокой скорости мы рекомендуем около 2 градусов отрицательного развала.

Радиусные рычаги работают аналогично. Большинство стандартных и неоригинальных радиальных рычагов имеют встроенную регулировку. Мы рекомендуем отрегулировать нижние рычаги для регулировки развала.

3. Установите на место нижние А-образные и радиальные рычаги

Прежде чем приступить к измерению нового развала колес, поставьте машину на землю и покатайте ее вперед и назад.Это стабилизирует подвеску и покажет вам, каким будет ваш истинный развал.

Повторяйте эти шаги до тех пор, пока не получите желаемый развал, а затем совершите вращение!

Быстрый способ регулировки развала колес:

Держите машину на подъемнике и выполняйте регулировки и измерения, пока она еще находится в воздухе. Просто имейте в виду, что с полной подвеской у вас будет положительный развал примерно на 2 градуса больше, чем на земле.

Удерживая его в поднятом положении, вы можете поднять нижние А-образные рычаги с помощью только болтов для быстрой регулировки и легкой проверки.Единственным недостатком является то, что вы все равно не узнаете, получили ли вы его именно так, как хотели, пока не поставите машину на землю.

Что такое палец ноги?

Носок - это направление, в котором указывают передние колеса. Если они указывают, то они в упор. Если они указывают на машину, значит, они сносятся. Носок контролируется рулевыми тягами.

Слишком большое схождение или схождение может привести к значительному износу ваших деталей, а также затруднить обращение с ними. Это может привести к выходу из строя конца рулевой тяги, поломке ступичного подшипника и другим проблемам.

У каждого бок о бок разные требования к носку. Обычно они приходят с завода с небольшим зацепом. Обычно нет веских причин для отклонения от заводских настроек, но если вы меняете детали подвески или долгое время не проверяли зацеп, возможно, вы нарушили центровку.

Toe легко регулируется и важен для максимальной производительности. Слишком далеко, и ваша передняя часть будет втягиваться, когда колеса будут пытаться разъединиться. Слишком далеко, и ваша передняя часть будет толкаться вверх, когда они будут пытаться соединиться.Не говоря уже о том, что плохой палец вредит вашим шинам и компонентам.
Изображение предоставлено SuperATV

Как отрегулировать носок?

1. Проверьте свои шины и настройте свое пространство

Убедитесь, что обе шины накачаны одинаковым давлением, затем припаркуйте передние колеса на гладкой поверхности, чтобы облегчить регулировку. Вы можете использовать картон, пластиковый лист или что-то подобное. На этом этапе вам понадобится помощник или инструмент, чтобы держать руль прямо.

2. Отрегулируйте рулевую тягу, чтобы совместить передние шины с задними шинами

Ослабьте стопорные гайки на рулевой тяге и поверните ее вручную или с помощью гаечного ключа, если необходимо, чтобы нарезать или откручивать оба конца рулевой тяги одновременно. Если при повороте вы смотрите вниз на сторону шины, вы можете совместить край передних колес с задними, чтобы они были направлены прямо вперед.

Ключевым моментом является наличие правильного носка на таком транспортном средстве, как Bad Blood. Если у ваших колес слишком большой схождение или схождение, ваша подвеска не будет работать должным образом.
Фотография SuperATV

3. Убедитесь, что ваши передние колеса параллельны

После того, как вы выпрямите оба колеса, возьмите рулетку и измерьте расстояние между осями на обеих ваших шинах.Если вы получаете одинаковые размеры, измеряя переднюю и заднюю часть шин, вы знаете, что они идеально выровнены друг с другом. Убедитесь, что вы катите машину вперед и назад, чтобы установить ее между каждой регулировкой.

4. Отрегулируйте схождение или схождение по мере необходимости

Когда вы убедились, что они оба указывают в одном и том же направлении, и это направление идет прямо, вы можете при желании подправить палец. Разные машины созданы для разного схождения и схождения, поэтому вам нужно либо взглянуть на свой заводской схождение, либо немного поэкспериментировать.Восьмой дюйм внутрь или наружу - это все, что вам нужно. Вы можете определить, находится ли ваш носок слишком далеко, потому что из-за этого подвеска поднимает переднюю часть во время движения. Если он будет слишком далеко, он потянет переднюю часть вниз.

Что такое заклинатель?

Если вы представите себе невидимую линию, соединяющую шаровые шарниры на ступице, это ваша ось рулевого управления. Наклон вашей оси поворота - это ваш ролик. Хороший заклинатель дает вам отличный контроль. Из-за плохого заклинания ваша рулевая рейка может казаться забитой камнями, или она будет казаться такой непостоянной, что будет трудно удерживать контроль.

Обычно вам не нужно возиться с колесиком, но если вы приобретете шины большего размера или просто любите настраивать каждый аспект своей машины, вам стоит взглянуть на это.

Основной причиной плохого ролика являются шины большего размера, и вот почему:

Ролик - это угол наклона вашей оси поворота. Обычно вам не нужно беспокоиться об этом, если вы не приобретете большие шины и не сделаете серьезные модификации. Если вы это сделаете, регулировка ролика может улучшить ваше управление и сделать его более стабильным.
Изображение предоставлено SuperATV

Большая проблема с шинами

Верхние и нижние шаровые шарниры вашего автомобиля никогда не должны быть прямо вверх и вниз.Верх всегда на несколько дюймов позади нижнего. Это очень важно, потому что это означает, что при повороте точка поворота немного опережает пятно контакта шины (часть шины, которая фактически касается земли).

Это заставляет землю тянуть колесо назад, а колеса опрокидываются при повороте. Вот почему ваши шины распрямляются, когда вы отпускаете руль.

Угол между осью рулевого управления и пятном контакта больше всего определяет манеру управления автомобилем. Если ваша ось поворота более плоская, вашим колесам будет труднее поворачиваться, но вы будете более устойчивы. Если он будет более прямым вверх и вниз, будет легче повернуть, что потребует от водителя большей работы, чтобы поддерживать устойчивость. Шины большего размера действительно выбивают его из строя.

Шины большего размера увеличивают расстояние между пятном контакта и осью поворота, что затрудняет поворот колес. Поэтому, когда вы переоборудовали свою машину на какие-то огромные 40-дюймовые шины, возможно, их сложнее поворачивать не только из-за веса, но и из-за вашего ролика.

Как отрегулировать ролик?

Даже с большими шинами вам следует беспокоиться о своем изгибе и носке, прежде чем беспокоиться о колесе. Это последнее, о чем вам нужно беспокоиться при настройке выравнивания.

1. Проверьте свои шины

Убедитесь, что обе шины накачаны одинаковым давлением, затем поднимите машину.

Если вы чувствуете, что с таким большим автомобилем, как этот 4-местный RZR, слишком сложно управлять, вам может помочь регулировка колесика. Только будьте осторожны, вы можете легко усугубить ситуацию, если переусердствуете.
Фото SuperATV

2. Снимите нижние передние рычаги SuperATV

Вам необходимо снять нижние передние рычаги для регулировки. SuperATV всегда ставит регулируемые шарнирные блоки на нижние рычаги. Другие бренды могут иметь свои настройки в другом месте.

3. Отрегулируйте шарнирные опоры

Закрутите передний или задний шарнирный блок на 1 или 2 оборота. Если вкрутить передний или задний поворотный блок, ось рулевого управления станет более плоской и вы получите большую устойчивость.В противном случае ваша ось поворота станет более прямой вверх и вниз, что упростит управление. Несколько градусов имеют огромное значение, поэтому начните с небольших изменений. Убедитесь, что у обеих сторон одинаковые ролики.

4. Регулировка подвески

Установите на место нижние А-образные рычаги и покачивайте машину вперед и назад, чтобы установить подвеску.

5. Протестируйте

Сделайте тест-драйв! Трудно сказать, на что именно вы должны его настроить - все машины разные и ощущаются по-разному. Так что управляйте им, смотрите, как он себя чувствует, и вносите больше изменений по мере необходимости.

Настройтесь!

Правильная настройка всего обеспечивает более плавную езду, лучший контроль и более длительный срок службы компонентов. Так что не пропустите! Следите за изменениями центровки, чтобы своевременно обслуживать машину. А если выравнивание не выполнено, убедитесь, что шаровые опоры, наконечники рулевых тяг или другие компоненты подвески не изношены.

Суть: держите все в тонусе и хорошо прокатитесь!

Болты регулировки развала передних колес SPC

Камеры

EZ Cam XR предназначены для стоек без прорезей.Они позволяют изменять как положительный, так и отрицательный развал примерно до 1,75 градуса (в зависимости от автомобиля) путем замены верхнего оригинального комплекта. болт стойки / шпинделя. Этот простой в использовании регулятор обеспечивает встроенную регулировку в течение всего срока службы автомобиля, просто повернув головку болта. Каждый комплект содержит два узла кулачковых болтов, которых достаточно для обеих сторон автомобиля.

Деталь № 81250 - Пара
Для замены 12-миллиметровых болтов
Передняя часть Диапазон регулировки: Развал от -1,75 градуса до +1,75 градуса
Время установки:.4 часа / сторона
Требуется: 1 комплект на ось

Применимость:
VW Mk1 Rabbit / Jetta / Scirocco 1975-1988
VW Mk1 Rabbit Convertible / Cabriolet 1980-1993
VW Mk2 Corrado 1990-1994
VW Mk2 Passat 1990-1997
VW Mk2 Golf / Jetta 1985-1992
VW Mk3 Golf / Jetta 1993-1998



Q. Для чего предназначена стиральная машина и куда она направляется?

A. Шайба с выступами - очень важная часть конструкции EZCam.Ставится на головку болта. Внутренний отогнутый язычок должен войти в отверстие корпуса стойки. Внешний выступ или ручка расположены по направлению к колесу для положительного изменения развала колес или внутрь к двигателю для изменения отрицательного развала колес. Острые зубцы на шайбе не позволяют ей двигаться при повороте головки болта для регулировки развала колес.

К . Какой самый быстрый способ установить EZCam?

A. Снятие шины и колеса и использование эталонного датчика развала колес, такого как # 81139, является самым быстрым и простым способом установки EZCam.Кроме того, его гораздо проще отрегулировать, но при необходимости его можно отрегулировать после установки. Смотрите установочное видео на сайте www.spc-tv.com.

Q. Почему в комплекте 81280 EZCam есть дополнительная шайба с двумя углублениями.

A. Эта шайба добавляется в этот комплект только для старых автомобилей General Motors, у которых есть удлиненное отверстие на стойке. Эта шайба заполняет удлиненное отверстие, поэтому камера EZCam может работать правильно.

Q. Отверстие в стойке удлиненное.Могу ли я использовать EZCam?

A. К сожалению, нет, камера EZCam предназначена для работы в отверстиях распорки, которые имеют удлиненную форму НЕ . Удлиненное отверстие под распорку не позволит кулачку и шайбе работать должным образом. Набор 81280 - единственный, который можно использовать на удлиненном отверстии, для заполнения зазора добавляется шайба.

Q. Выступ кулачка не входит в отверстие поворотного кулака. Что может быть сделано?

А . Убедитесь, что у вас есть правильный комплект для вашего приложения.Быстрая проверка - измерить выступ кулачка на EZCam, он должен быть того же размера, что и болт, который был снят. Для этого подойдет гаечный ключ с открытым зевом. Если кулачковый болт по-прежнему не входит, убедитесь, что на стойку нет давления, когда нижний болт ослаблен. Поднимите автомобиль за раму при установке EZCams.

Развал

- Как отрегулировать и настроить - Секреты подвески

Прежде чем вы сможете приступить к регулировке и настройке развала, вы должны сначала уметь его измерить и измерить, насколько эффективным будет изменение развала для изменения сцепления.Способы измерения развала:

  • Датчик развала колес Spirit Level
  • Цифровой датчик развала углов
  • Лазерная центровка 4-х колес
  • Датчик температуры в шинах

Есть два основных метода, используемых для измерения степени развала колеса. Это в виде датчика развала. Измерители развала могут быть цифровыми или пузырьковыми. Пузырьковые манометры не требуют калибровки и являются аналоговыми показаниями. Тем не менее, они требуют, чтобы автомобиль был установлен на ровной поверхности, чтобы получить точные показания.Цифровой датчик может использоваться на неровной поверхности и может быть откалиброван по углу земли перед точным измерением развала колес. Цифровому манометру обычно требуется рама, в которую можно поместить колесо, чтобы давать еще более точные показания. Цифровой датчик часто стоит дороже и требует точной калибровки. Поэтому в автоспорте по-прежнему широко используются оба типа датчиков.

Если вы не находитесь на гоночной трассе, ваш развал можно измерить с помощью лазерной системы выравнивания 4-х колес.Часто это выполняется в гараже на пандусе с использованием дорогостоящей системы оборудования. Он использует лазеры, направленные на колодки, установленные на каждом колесе, и точка отклонения регистрируется в компьютере как величина изгиба колеса, предоставляя владельцу распечатку. Эта система отличается высокой точностью при условии, что система правильно и часто калибруется.

Способ определения необходимости регулировки развала колес при выезде на трассу может быть выполнен с помощью датчика температуры шин.Датчик температуры в шинах - это шип, подключенный к цифровому блоку. На шипе установлен термометр, и его можно вставить в протектор шины по всей ширине. Затем можно измерить температуру по ширине шины. Температуру следует снимать в 3 точках по всей шине (снаружи, в центре и внутри), как только автомобиль съезжает с трассы. Если температура не ровная, то, скорее всего, нужно отрегулировать развал. Если одна сторона более горячая и становится холоднее к середине, а затем снова холоднее в противоположной точке, то необходимо отрегулировать развал.Важно также не путать температурную обратную связь с влиянием давления в шинах. Направление изменения развала можно увидеть ниже:

Наружная температура Центральная температура Внутренняя температура Решение
Самые популярные Средний Самый крутой Увеличить отрицательный развал
Самый холодный Средний Самые популярные Увеличить положительный развал
Холоднее Самые популярные Холоднее Снижение давления в шинах
Самые популярные Самый холодный Самые популярные Повышение давления в шинах

В условиях высокобюджетного автоспорта, где данные в реальном времени требуются для контроля эффективности развала колес, датчики температуры устанавливаются на буровую установку, которая будет контролировать температуру шин на трассе в трех разных точках по ее ширине и записывать данные для инженер для анализа.

На усиление развала также можно повлиять при регулировке развала, поэтому иногда его полезно измерить. Простой способ измерить усиление развала - отсоединить пружину и демпфер от колеса и поместить домкрат под колесо или под стойку. Поместив датчик развала на колесо, домкрат можно поднимать и опускать, отмечая изменение развала в зависимости от диапазона движения. Понимание величины изменения развала колес в рабочем диапазоне подвески важно при настройке статического угла развала.

Есть способы отрегулировать угол развала передних и задних колес на большинстве автомобилей, от стандартных дорожных автомобилей до дорогостоящих гоночных автомобилей. Основные методы корректировки представлены в виде:

  • Болты развала колес
  • Регулируемые верхние крепления
  • Регулируемые рычаги подвески
  • Регулируемые стойки

Болты развала колес устанавливаются на серийные дорожные автомобили и позволяют регулировать развал передних и задних колес в небольшом диапазоне. К болту крепится офсетная шайба, которая находится в подрамнике. При повороте болта на 360 градусов шайба перемещается по всему диапазону регулировки. Диапазон регулировки часто невелик и ограничен размером офсетной шайбы.

Распространенным способом регулировки развала передних колес автомобиля с подвеской Макферсон является установка регулируемых верхних опор. Эти элементы подходят к верхней части пружины и демпфера, что позволяет изменять угол демпфера и, следовательно, угол развала переднего колеса.Если бы автомобиль имел двойной поперечный рычаг, то регулируемое верхнее крепление не изменило бы угол развала колеса.

Популярная модернизация, которую можно сделать большинству серийных автомобилей, - это регулируемый рычаг развала передней и задней части автомобиля. Этот продукт заменяет стандартный рычаг фиксированной длины и может часто регулироваться по длине, поворачивая резьбовую втулку или регулируя длину розетки на одном или обоих концах. Увеличение или уменьшение длины рычага приведет к изменению развала колеса, давая гораздо больший диапазон регулировки, чем у болта развала. Однако изменение длины рычагов подвески может изменить усиление развала подвески. По этой причине в автоспорте высшего уровня часто используется отдельная техника.

Из-за регулируемой длины рычагов, изменяющих усиление развала в системе подвески, в автоспорте высокого уровня, где усиление развала было точно спроектировано, потребовался другой способ регулировки развала колес. Это достигается с помощью регулируемых стоек. Самый распространенный метод регулировки стоек - это вставка регулировочных шайб между стойкой и точкой крепления рычага подвески.Это изменяет угол наклона стойки и колеса, не влияя на длину рычага подвески. Этот метод также более надежен и часто более эффективен, чем использование альтернативной регулируемой руки. Однако гораздо дороже иметь полностью специализированный комплект подвески для вашего автомобиля.

Привод передних колес

Передние колеса

Отрицательный развал

Работа с отрицательным развалом передних колес переднеприводного автомобиля снижает потенциальное ускорение, но увеличивает максимальную скорость автомобиля. Это связано с уменьшением пятна контакта на прямой линии, что снижает сцепление передних шин с дорогой. Это означает, что у двигателя больше шансов пробуксовывать колеса, влияя на ускорение. Кроме того, меньшее пятно контакта снижает эффект торможения по прямой, так как меньше пятно контакта для передачи тормозного усилия. Однако меньшее пятно контакта снижает сопротивление и, следовательно, увеличивает максимальную скорость автомобиля.

Динамическое преимущество отрицательного развала заключается в том, что на автомобиле с жесткой трассой автомобиль будет катиться на пятне контакта во время поворота и спустит шину, создавая максимальное сцепление с дорогой.Однако, если применяется слишком большой отрицательный развал, автомобиль откатится от пятна контакта на выходе из поворота и не будет иметь достаточного сцепления, чтобы снизить максимальную мощность, поэтому придется подождать до поворота, чтобы применить мощность. По этой причине отрицательный развал на переднеприводных автомобилях не часто устанавливается на угол развала более -3 градусов. Кроме того, наличие некоторого развала переднего колеса приводит к возникновению некоторой осевой тяги в шине, что также помогает улучшить сцепление с дорогой.

Положительный развал

Ходовой положительный развал передних колес встречается очень редко и имеет больше недостатков, чем преимуществ.Как и в случае с отрицательным развалом, начальное ускорение будет уменьшено, а максимальная скорость немного увеличена из-за уменьшения пятна контакта шины с прямой. Эффективность торможения шины также будет снижена. Однако в сценарии, когда система передней подвески имеет мягкую настройку и большой прирост развала колес, запуск с некоторого положительного развала колес позволит шине получить развал до нулевого развала в условиях торможения и улучшит торможение. Однако недостатки на поворотах перекрывают это небольшое преимущество.Срок службы шин также будет сокращен.

Динамически установка передних колес с положительным развалом плохо для прохождения поворотов. Когда автомобиль поворачивает, литейщик придаст внешнему колесу некоторый отрицательный развал, однако этого отрицательного усиления развала, вероятно, будет недостаточно, чтобы противостоять действию движения автомобиля к внешней шине, которое поднимет внутреннюю часть шины, еще больше уменьшая сцепление. По этой причине в подвеске с передним приводом широко избегают положительного развала колес.

Нейтральный развал

Нейтральный развал передних колес увеличивает ускорение автомобиля и немного снижает максимальную скорость. Это связано с тем, что пятно полного контакта шины с землей по прямой. Это обеспечивает максимальное сцепление шины с дорогой и, следовательно, максимальное количество газа, которое можно использовать для ускорения. Срок службы шин также увеличивается за счет того, что весь протектор разделяет нагрузку на автомобиль. Потенциал торможения также увеличивается, поскольку вся шина может использоваться для передачи тормозного усилия по прямой.

Нейтральный развал может использоваться в тех случаях, когда в системе рулевого управления установлено большое количество роликов. Это связано с тем, что увеличенный отрицательный кастер создает более отрицательный развал при блокировке поворота. Однако в большинстве случаев в гонках с передним приводом шина все равно скатывалась в поворотах с жесткой подвеской, снижающей сцепление с дорогой и развивающейся недостаточной поворачиваемостью.

Однако на мокрой дороге, когда подвеска автомобиля смягчена, а сила и скорость поворота уменьшены, нейтральный развал может работать очень хорошо.Это связано с тем, что автомобиль больше не испытывает поперечной нагрузки от сил поворота на шину; поэтому уменьшение отрицательного развала колес в сторону нейтрального увеличит сцепление с дорогой на мокрой дороге.

Задние колеса

Отрицательный развал

Отрицательный развал задних колес полноприводного автомобиля увеличивает ускорение и максимальную скорость автомобиля. Это происходит из-за уменьшенного пятна контакта, вызывающего меньшее сопротивление качению и, следовательно, меньшее сопротивление.Задние тормоза будут иметь меньший эффект и с большей легкостью заблокируют задние колеса, поэтому для переднеприводных автомобилей с отрицательным развалом сзади рекомендуется использовать смещенный тормозной клапан. Срок службы шин также сокращается из-за небольшого пятна контакта.

Отрицательный развал задних колес кольцевой машины позволяет машине катиться на пятне контакта и обеспечивать максимальное сцепление с дорогой при прохождении поворотов. На задних колесах отрицательный развал может быть больше, чем на передних, поскольку шина не нужна для передачи мощности на землю.Следовательно, более жесткий задний конец можно использовать с более отрицательным развалом, чтобы использовать крен во время поворота в полной мере и получить максимальное сцепление с задними колесами; что позволяет автомобилю входить в повороты на более высокой скорости и преодолевать их с увеличенным задним сцеплением. Задние концы на переднеприводных автомобилях были такими жесткими, что поднимали внутреннее колесо. В этих случаях используется большой отрицательный развал из-за большого количества валков на пятне контакта.

Положительный развал

Положительный развал увеличит ускорение и максимальную скорость автомобиля из-за уменьшенного пятна контакта, аналогичного отрицательному развалу.Эффект торможения также снижается, а срок службы шин сокращается аналогично отрицательному развалу. Однако положительный развал имеет гораздо меньшие динамические преимущества.

Положительный развал на задних колесах у переднеприводного автомобиля резко снизит сцепление с дорогой при прохождении поворотов и станет еще хуже на первом участке поворота, когда автомобиль входит в поворот. Это происходит из-за того, что автомобиль перекатывается на внешнее колесо и поднимает внутреннюю часть шины. Поскольку положительный развал устанавливается статически при поднятой внутренней части шины, эффекты будут ухудшаться, и пятно контакта будет еще больше уменьшаться.Это привело бы к избыточной поворачиваемости автомобиля в повороте и значительному замедлению движения. Единственный сценарий, при котором положительный развал сработает на задних колесах, - это если у автомобиля очень мягкая подвеска с большим отрицательным усилением развала. Таким образом, автомобиль уменьшит положительный развал в сторону нейтрали, чтобы мягкая подвеска использовала полное пятно контакта шины в повороте. Это действительно можно увидеть только в ралли, где дорожные автомобили были модифицированы для гонок.

Нейтральный развал

Нейтральный развал на задних колесах снизит ускорение и максимальную скорость на прямой из-за того, что пятно полного контакта находится в контакте с землей, создавая максимальное сопротивление качению и лобовое сопротивление.Однако тормозная сила могла бы быть больше, что позволило бы задействовать тормоза позже, не блокируя задние колеса так же легко. Кроме того, срок службы шины будет увеличен за счет того, что протектор полностью распределяет вес машины.

Нейтральный или нулевой развал задних колес переднеприводной машины снизит сцепление с дорогой на поворотах у жесткой кольцевой машины. Это было бы потому, что массообмен во время поворота будет катить автомобиль на внешнее колесо и поднимать внутреннюю часть шины, уменьшая пятно контакта.Таким образом, задние колеса имеют больший потенциал сцепления на прямой, чем на поворотах; что для неведущих колес автомобиля может повлиять на производительность и вызвать избыточную поворачиваемость.

Однако более нейтральная настройка часто используется в очень влажных или обледенелых условиях, когда силы на поворотах снижаются, а настройки подвески смягчаются из-за недостаточного сцепления с дорогой в поворотах. Следовательно, уменьшается массообмен и уменьшается количество валков на пятне контакта.На этом этапе более нейтральная настройка улучшит сцепление с дорогой, обеспечивая большую скорость и устойчивость на влажных условиях.

Задний привод

Передние колеса

Отрицательный развал

Отрицательный развал передних колес заднеприводных автомобилей - наиболее распространенная установка. Настройка может варьироваться от -1,5 градусов до -8 градусов развала в зависимости от жесткости шасси, жесткости пружины и типа автоспорта.Работа с отрицательным развалом увеличит ускорение и максимальную скорость автомобиля. Это происходит из-за того, что переднее колесо не приводится в движение, поэтому отрицательный развал приведет к уменьшению размера пятна контакта на прямой и уменьшению сопротивления качению автомобиля; позволяя ему ускоряться и достигать более высокой максимальной скорости. Однако отрицательный развал может снизить эффективность торможения автомобиля из-за того, что тормозная сила проходит через меньшее пятно контакта. Срок службы шин также сокращается.

Динамический эффект движения с отрицательным развалом заключается в том, что во время поворота автомобиль с жесткой подвеской перекатывается на внешнюю шину.Таким образом, автомобиль будет катиться на внешнем колесе и на плоском пятне контакта через угол. Это увеличивает сцепление с дорогой на передней части автомобиля и снижает недостаточную поворачиваемость. Этот эффект качения возникает по мере жесткости конструкции автомобиля. Подвеска должна быть жесткой, чтобы шасси автомобиля могло катиться по шине, а не просто перемещать амортизатор и оставаться на одном уровне.

Положительный развал

Положительный развал передних колес заднеприводных автомобилей встречается крайне редко.Положительный развал увеличит ускорение и максимальную скорость автомобиля из-за уменьшенного пятна контакта почти так же, как отрицательный развал. Эффективность торможения также снизится из-за отсутствия пятна контакта. Однако, если передняя подвеска была мягкой, а передняя подвеска имела большой развал, то положительный развал мог превратиться в нейтральный при торможении, когда передняя часть автомобиля приседала. Это увеличило бы пятно контакта и улучшило бы торможение. Однако динамические эффекты затмевали бы это редкое преимущество.Тем не мение. Срок службы шин уменьшается с положительным развалом.

Положительный развал передних колес становится проблемой при быстром прохождении поворотов, особенно при жесткой настройке. Поскольку пятно контакта уже уменьшено, при повороте будет меньше сцепление с передней частью. Чем больше машина садится в угол, тем меньше сцепление с дорогой. Это связано с тем, что из-за массы автомобиля шасси может катиться по внешней шине. Это увеличило бы положительный развал шины и уменьшило бы пятно контакта все больше и больше.Это может привести к серьезной недостаточной поворачиваемости и не рекомендуется использовать. Одна из редких сред, где положительный развал передних колес используется в овальных гонках, таких как NASCAR, по причинам, описанным в разделе «Приложения для автоспорта».

Нейтральный развал

Нейтральный или нулевой развал уменьшит ускорение и максимальную скорость автомобиля на прямой. Это связано с тем, что пятно полного контакта шины соприкасается с землей по прямой линии. Следовательно, максимальная величина сопротивления качению присутствует от шины в то время, когда сцепление не требуется.Однако нейтральный развал хорош для срока службы шин и условий торможения. Из-за этого он часто используется в приложениях для дорожных автомобилей.

Динамические эффекты нейтрального развала зависят от настройки автомобиля. Если автомобиль имеет мягкую настройку и нулевой развал, это повысит сцепление с дорогой. Как правило, в большинстве автоспорта с жесткой настройкой нейтральный развал снижает сцепление с дорогой. Это происходит из-за того, что автомобиль на повороте налетает на пятно контакта. Если он нейтральный, то он перейдет в положительную настройку, поднимая внутреннюю часть шины, уменьшая сцепление с дорогой и вызывая недостаточную поворачиваемость автомобиля.Нейтральный развал также часто почти достигается во влажных условиях в большинстве автоспорта из-за снижения уровня сцепления и использования более мягкой подвески. Это означает, что автомобиль не так сильно катится по пятну контакта, а вместо этого работает во всем диапазоне подвески, чтобы найти сцепление во влажных условиях. Поэтому в таких случаях рекомендуется уменьшить отрицательный развал обратно в нейтральное положение, чтобы задействовать весь потенциал пятна контакта.

Задние колеса

Отрицательный развал

Движение с отрицательным развалом на задних колесах автомобиля с задним приводом, вероятно, уменьшит ускорение и увеличит максимальную скорость автомобиля.Это происходит из-за уменьшения пятна контакта и, следовательно, сопротивления сцепления и качения. Небольшой отрицательный развал приведет к возникновению некоторой осевой тяги в шине, что может быть полезно для ускорения. Срок службы шины и ее эффективность торможения также уменьшились бы с установленным более отрицательным развалом.

Динамический эффект отрицательного развала заключается в том, что при жесткой подвеске улучшается сцепление с дорогой. Это происходит из-за того, что автомобиль катится по пятну контакта шины, когда подвеска жесткая, чтобы предотвратить перекатывание кузова.Это действие вращения на шине сгладит пятно контакта и увеличит сцепление на входе и выходе из поворота, позволяя переносить большую скорость в поворот и более раннее приложение мощности на выходе из поворота. Задний отрицательный развал часто намного меньше, чем передние колеса из-за тягового усилия, необходимого для преодоления их на прямых. Эта установка также сочетается с немного более мягкой задней частью, чтобы предотвратить перекатывание пятна контакта в положительную сторону во время быстрых поворотов.

Положительный развал

В отличие от передних колес автомобиля положительный развал можно использовать в качестве преимущества в автоспорте, но только в определенных обстоятельствах и только в некоторых областях автоспорта. Положительный развал уменьшит начальное ускорение и увеличит максимальную скорость по тем же причинам, что и отрицательный развал. Эффективность торможения задних шин снизится, а также сократится срок службы шин.

На жесткой подвеске с нулевым или небольшим усилением развала колес; положительный развал на задних колесах снизит сцепление с дорогой при прохождении поворотов, поскольку пятно контакта будет уменьшаться, когда автомобиль еще сильнее скатится с шины через поворот, что приведет к нежелательной избыточной поворачиваемости.

Тем не менее, в ситуациях, когда автомобиль имеет мягкую настройку подвески и усиление развала в системе подвески, например, опущенный дорожный автомобиль, наличие положительного усиления развала в качестве статики может увеличить пятно контакта при нажатии дроссельной заслонки и во время прохождения поворотов.Это происходит из-за того, что задняя часть автомобиля приседает при ускорении, а усиление развала уменьшает положительный развал и делает шину плоской относительно земли. Это даст шине максимальное ускорение. Кроме того, если подвеска мягкая, то во время поворота нагруженная шина будет перемещаться вверх по арке и будет создавать отрицательный развал, чтобы катиться по шине, чтобы обеспечить максимальное сцепление с дорогой. Этот сценарий можно увидеть в таких категориях, как ралли, ралли-кросс и дрифтинг.

Нейтральный развал

Нейтральный развал задних колес автомобиля с жестким задним приводом увеличивает ускорение и снижает максимальную скорость автомобиля.Это происходит из-за того, что пятно полного контакта контактирует с землей по прямой линии. Таким образом, шина обеспечивает максимальное сцепление с дорогой, позволяя передавать максимальную мощность на землю для ускорения. Максимальная скорость снижается из-за повышенного сопротивления качению шины, борющегося с мощностью двигателя на максимальных скоростях. Тормозная сила также увеличивается, поскольку полная шина может использоваться для передачи тормозного усилия на землю. Срок службы шины также увеличивается за счет равномерного износа полной шины.

Если автомобиль настроен жестко, то во время поворота шасси будет катиться на внешнюю шину и вызывать положительный развал. Это поднимет внутреннюю часть шины и уменьшит доступное сцепление с дорогой задней шины при прохождении поворотов. Это привело бы к нежелательной избыточной поворачиваемости, а также означало бы, что водителю пришлось бы немного дольше ждать на выходе из поворота, чтобы задействовать дроссель, чтобы не вращать задние колеса.

Если во время гонки возникают влажные погодные условия, системы подвески часто смягчаются и снижается сцепление с дорогой.Таким образом, машина уже не так сильно катится по пятну контакта. В этих условиях задний нейтральный развал уменьшается в сторону нейтрального положения, чтобы увеличить сцепление с дорогой на мокрых поворотах.

Кроме того, если у автомобиля нулевой развал и настроена мягкая подвеска, то нейтральный развал может быть полезным, поскольку шасси не будет так сильно катиться на пятне контакта из-за сжатия амортизатора и пружины, а также стабилизатора поперечной устойчивости. сгибание; все делают большую часть работы, предотвращая скатывание шасси на пятно контакта.В этом случае нейтральная установка улучшит сцепление с дорогой. Такой стиль расстановки можно увидеть в таких сценариях, как ралли и дрифт.

Четыре колеса

Передние колеса

Отрицательный развал

Отрицательный развал передних колес полноприводного автомобиля снижает ускорение и увеличивает максимальную скорость. Это связано с тем, что передние колеса приводятся в движение двигателем, и для передачи полной мощности на землю требуется полное пятно контакта.Шины также будут изнашиваться быстрее, а эффективность торможения снизится из-за уменьшения пятна контакта.

Отрицательный развал позволит машине быстрее проходить повороты на трассе с жесткой подвеской. Поскольку передние колеса полноприводного автомобиля обычно имеют меньший процент мощности, передаваемой через них, чем задние колеса, можно использовать более отрицательный развал. Это выгодно, поскольку передняя подвеска может быть жестче и катить автомобиль на пятно контакта, чтобы выдерживать максимальную скорость в повороте за счет увеличения пятна контакта. Однако используется меньший отрицательный развал, чем на автомобилях с задним приводом, поскольку шинам по-прежнему требуется хорошее сцепление на прямой.

Положительный развал

Положительный развал передних колес снижает ускорение и увеличивает максимальную скорость аналогично отрицательному развалу. Это происходит из-за меньшего пятна контакта, но оно находится снаружи шины, а не внутри. Торможение автомобиля также снижается при жесткой настройке. Однако некоторые положительные моменты могут оказать положительное влияние на торможение, если у автомобиля очень мягкая подвеска и некоторый прирост развала передних колес.С такой настройкой автомобиль пикирует при торможении. Это уменьшит положительный развал до нуля и увеличит тормозные силы. Этот стиль будет работать только с такими мягкими автомобилями, как автомобили раллийного кросса.

В динамике положительный развал передних колес снижает сцепление автомобиля с дорогой. Это происходит из-за того, что автомобиль опирается на внешнее колесо и выкатывает шину наружу. Однако, если шина уже наклонена наружу в виде положительного развала колес, пятно контакта будет только уменьшаться во время поворота, что снижает сцепление переднего конца с дорогой и вызывает недостаточную поворачиваемость автомобиля.

Нейтральный развал

Нейтральный развал передних колес полноприводного автомобиля увеличивает ускорение и снижает максимальную скорость. Это связано с тем, что передние колеса передают мощность на землю через шины, поэтому требуется как можно большее пятно контакта на прямой линии. Однако увеличенное пятно контакта увеличит лобовое сопротивление автомобиля и немного снизит максимальную скорость. Торможение автомобиля также будет улучшено, поскольку пятно полного контакта находится в контакте с землей, позволяя использовать все сцепление шины, что предотвращает блокировку передних колес при торможении.Кроме того, срок службы шины будет увеличен, так как весь протектор распределяет массу автомобиля.

Нейтральный развал передних колес немного снизит скорость автомобиля на поворотах. Из-за того, что автомобиль катится наружу в углу, пятно контакта будет уменьшаться, поскольку внутренняя часть шины поднимается на внешнее колесо. Вот почему небольшой отрицательный развал более предпочтителен по сравнению с нейтральным положением на сухой дороге. Однако в условиях влажной погоды, когда автомобиль несет меньшую скорость на поворотах из-за пониженного сцепления шин с дорогой, предпочтительна нейтральная установка на передних колесах.Это означает, что на прямой линии можно использовать максимальное сцепление с дорогой, а автомобиль с большим количеством кастеров будет увеличивать отрицательный развал внешнего колеса во время поворотов достаточно часто, чтобы поддерживать полное пятно контакта в повороте.

Кроме того, для полноприводных автомобилей с очень мягкой подвеской, например, в ралли или раллийном кроссе, и там, где подвеска не увеличивает развал, идеально подходит нейтральная настройка. Это потому, что подвеска настолько мягкая, что учитывает рельеф местности; автомобиль скорее скользит, чем наклоняется в поворотах. Следовательно, нейтральный развал - лучший вариант для сохранения полного сцепления с дорогой на поворотах.

Задние колеса

Отрицательный развал

Эффект отрицательного развала задних колес полноприводного автомобиля очень похож на эффект передних колес. Это связано с тем, что задние колеса также передают мощность на землю, поэтому слишком большой отрицательный развал в конечном итоге приведет к снижению необходимого драгоценного сцепления на прямой.

Из-за того, что задние колеса полноприводного автомобиля обычно передают немного больший процент мощности на землю, можно использовать меньший отрицательный развал, чтобы не препятствовать уровням сцепления, необходимым для передачи мощности.Область, где отрицательный развал может быть набран на задние колеса, была бы, если бы автомобиль имел недостаточную поворачиваемость на закругленных углах и не имел настраиваемых стабилизаторов поперечной устойчивости. В этом сценарии отрицательный развал на задних колесах может быть увеличен, чтобы уменьшить сцепление с дорогой и уменьшить недостаточную поворачиваемость.

Положительный развал

Опять же, положительный развал оказывает очень похожее влияние на задние колеса и на передние, поскольку все колеса используются для передачи мощности. Точно так же только в категории автоспорта с очень мягкой настройкой подвески и с развалом, присутствующим в задней геометрии, может быть установлен положительный развал.Это происходит из-за того, что, когда автомобиль находится на дроссельной заслонке, задняя часть автомобиля будет приседать и уменьшать положительный развал, чтобы сделать пятно контакта плоским и обеспечить максимальное сцепление с прямой линией. Кроме того, если бы подвеска была такой мягкой с относительно мягкими стабилизаторами поперечной устойчивости, то этот эффект работал бы и во время поворота, где большой ход подвески заставил бы внешнее нагруженное колесо получить отрицательный развал и улучшить сцепление с дорогой. Категории с полным приводом, которые требуют такой мягкой настройки, - это такие, как автопробег или раллийный кросс более низкого уровня, в которых для соревнований используются модифицированные дорожные автомобили.
