Регулировка света фар Форд Фокус 3

Необходимый инструмент ключ-шестигранник «на 8».
1. Заранее проверьте и при необходимости доведите до нормы в шинах давление воздуха.
2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя груз массой 75 кг. Разметьте на стене экран, как показано на рис. ниже. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок,

3. Измерьте на вашем автомобиле высоту центров фар от земли. Это будет расстояние И (700 мм) на экране.
4. Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.
5. Зажгите ближний свет.
6. Рекомендуется регулировать направление светового пятна для каждой фары в отдельности, Вторую фару во время регулировки закройте непрозрачным материалом.


Так расположены винты регулировки света фар по горизонтали А и по вертикали Б. Показано на левой блок-фаре, снятой с автомобиля.


7. Откройте капот и, вращая регулировочные винты, отрегулируйте (если расположение световых пятен не соответствует рисунку) положение на экране светового пятна для каждой фары по горизонтали...

8. ...и по вертикали.
9. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. под пунктом 2), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.
Информация актуальна для автомобилей Форд Фокус 3 (Mk3 CB8) с бензиновыми двигателями 1.6 л (105 л.с), 1.6 л (125 л.с.) и 2.0 л (150 л.с.) выпускаемых с 2011 года. Для иных вариантов двигателя инструкция может отличаться.
Источник: Ford Focus III - Руководство по эксплуатации, техническому обслуживанию и ремонту. - М.ООО «ИДТР 320 с: ил., эл. схемы

carpod.ru

Регулировка фар и противотуманок - Ford Focus 3

На самом деле свет фар не всегда одинаков. И если быть совсем пунктуальным то существует ряд факторов, влияющих на положение фар: давление в шинах, состояние цилиндрических пружин передней подвески, разность усилий пружин передней и задней подвесок. Все эти факторы переменные, поэтому фары постоянно должны проверяться и при необходимости регулироваться. Даже количество пассажиров и загруженный багажник меняет высоту света.
Вот один из способов самостоятельной регулировки:
Проверка и регулировка света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом)

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 3 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение «0», соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.

5. Включите ближний свет.

6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами по вертикали или горизонтали соответственно.

8. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис.), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

ffclub.ru

Регулировка фар форд фокус 3. Ford focus iii. проверка и регулировка света фар

Ford Focus III. ПРОВЕРКА И РЕГУЛИРОВКА СВЕТА ФАР

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом). Описанным в данном подразделе способом, с применением размеченного экрана можно регулировать свет только фар с галогеновы-ми лампами накаливания. Для регулировки света фар с газоразрядными лампами обращайтесь на специализированный сервис, располагающий оптическими стендами.

Вам потребуется ключ-шестигранник «на 8».

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя груз массой 75 кг. Разметьте на стене экран, как показано на рис. 10.5. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоус-тановились пружины подвесок.

3. Измерьте на вашем автомобиле высоту центров фар от земли. Это будет расстояние h (700 мм) на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

Так расположены винты регулировки света фар по горизонтали А и по вертикали Б. Показано на левой блок-фаре, снятой с автомобиля.


7. Откройте капот и, вращая регулировочные винты, отрегулируйте (если расположение световых пятен не соответствует рисунку) положение на экране светового пятна для каждой фары по горизонтали...
8. ...и по вертикали.

9. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 10.5), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.


Рис. 10.5. Регулировка света фар

Видимость в ночное время зависит не только и не столько от типа и мощности ламп, установленных в фаре, но в большей степени от регулировки угла направления светового потока. Если лампы установлены правильно и их мощность соответствует требованиям завода-изготовителя, но при этом фары не освещают дорогу, слепят встречных водителей даже на ближнем свете, необходима регулировка.

Принципы регулировки фар на Форд Фокус 2

Регулировка фар производится раздельно по вертикали и горизонтали.

Провести правильную диагностику и точно отрегулировать направление светового потока можно только при наличии специального оборудования и имея необходимые навыки.

Все это делается в условиях СТО. Тем не менее приблизительную регулировку можно провести самостоятельно . Для этого будем использовать регулировочные винты на корпусе фары. Их по два на каждой - один регулирует горизонтальное положение луча света, второй - вертикальное. Первый находится в верхней тыльной части корпуса фары, второй снизу. Винты можно прокручивать либо отвёрткой с плоским шлицом, либо шестигранником на 7 мм.

Требования

Для правильной регулировки необходимо, чтобы автомобиль находился на ровной поверхности на расстоянии 3 м от ровной стены. При этом машина должна быть полностью заправлена, а в багажнике должна находиться запаска и штатный набор инструментов, чтобы подвеска приняла положение, соответствующее нагрузке снаряжённой массы автомобиля. На водительское сиденье рекомендуется уложить груз массой 60-70 кг, а корректор угла светового потока выставить в нулевое положение.


Схема регулировки фар.

Процесс регулировки

Регулировку выполняем так:

  1. Проверяем и при необходимости доводим до нормы давление в колёсах.


    Не забываем выставить корректор фар в положение «0».

  2. Качаем автомобиль спереди и сзади, чтобы подвеска приняла нейтральное положение.
  3. Включаем ближний свет.


    Видим, что фары светят на встречную полосу движения

autokresla-isofix.ru

Регулировка света фар Форд Фокус 3

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом). Описанным в данном подразделе способом, с применением размеченного экрана можно регулировать свет только фар с галогеновы-ми лампами накаливания. Для регулировки света фар с газоразрядными лампами обращайтесь на специализированный сервис

 Вам потребуется ключ-шестигранник «на 8».

Регулировка света фар


1.    Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2.    Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя груз массой 75 кг. Разметьте на стене экран. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоус-тановились пружины подвесок.

3.    Измерьте на вашем автомобиле высоту центров фар от земли. Это будет расстояние h (700 мм) на экране.

4.    Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

5.    Включите ближний свет.

6.    Рекомендуется регулировать направление светового пятна для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.

Так расположены винты регулировки света фар по горизонтали А и по вертикали Б. Показано на левой блок-фаре, снятой с автомобиля.

7. Откройте капот и, вращая регулировочные винты, отрегулируйте (если расположение световых пятен не соответствует рисунку) положение на экране светового пятна для каждой фары по горизонтали

8.    и по вертикали.

9.    Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.







www.fordclubrus.ru

Форд фокус 3 хэтчбек регулировка фар. Регулировка фар ближнего света

Регулировка фар ближнего света на Ford Focus 2 / Форд Фокус 2. Как правильно отрегулировать фары. Эту процедуру можно проделать самому за 5-10 минут. Регулировочные винты видны сверху, они похожи на белые заглушки с отверстием под шестигранник на 7мм.Смотреть надо сверху на фару в том месте, где черный пластик корпуса фары образует уголок. Белые круглые винты находятся внизу, как бы на дне. Для регулировки вправо-влево есть другие винты, расположенные иначе. Регулировку лучше производить в темное время, на ровной дороге. Кстати фонарик не потребуется, эти винты при включенном ближнем просвечивают.

Эта модель следующего поколения также включает в себя широкий спектр замечательных новых технологий. Улучшена активная поддержка парковки, что облегчает как параллельную, так и перпендикулярную парковку. Полностью переработанный, интерьер приносит уточнение Фокуса на следующий уровень. Как стиль, так и качество дублируются по существу, пространственная компоновка, интуитивно понятная команда, оборудование и интеллектуальное пространство для хранения на кончиках ваших пальцев.

Мощность и эффективность: наслаждайтесь обоими

Это включает в себя систему автоматического пуска-остановки, а экономичность топлива еще больше повышается во всем диапазоне. Все они имеют разные возможности и доходность, и это последние дополнения к существующему ассортименту. В разделе «Факты и статистика».

Мощность и эффективность без компромиссов
Дизельный двигатель.

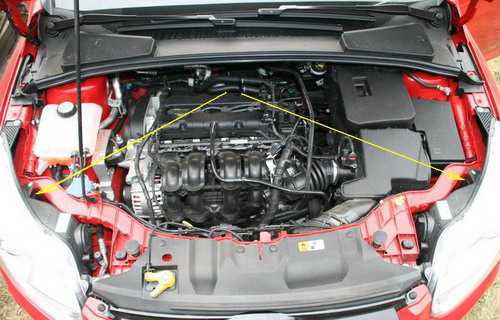

На фото желтыми стрелками показано куда смотреть сверху для поиска винтов.


Вот один из способов самостоятельной регулировки:

Проверка и регулировка света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом)

Изменения в эффективности использования топлива более эффективны

Этот новый дизельный двигатель обеспечивает значительное сокращение выбросов по сравнению с 2, 0-литровым дизелем, который он заменяет. Индикатор скорости коробки передач показывает оптимальное время переключения передач для максимальной эффективности использования топлива. Это простой и эффективный способ обеспечения как можно более экономичного.

Большая аэродинамика для большей экономии

При движении на низкой скорости радиаторная решетка автоматически блокирует отверстия открытой решетки, чтобы охладить двигатель. Когда вы догоните, он может автоматически выключиться, улучшить аэродинамику и помочь сэкономить топливо. Со временем эта технология может иметь большое значение.


1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 3 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

Используйте меньше топлива с автозапуском

Как только вы будете готовы уйти, нажмите педаль сцепления и выберите первую передачу, как обычно, и система снова запустит двигатель.

Перезагрузите аккумулятор более эффективно
В отличие от обычных систем интеллектуальная система регенеративной зарядки заряжает батарею только по мере необходимости и, по возможности, избегает этого при нажатии на педаль акселератора. Это может еще больше снизить расход топлива и выбросы.

Помощь в управлении более эффективно

Он анализирует скорость, переключение передач, уровни торможения и прогноза плюс личное соотношение коротких / длинных расстояний. Затем интеллектуальное программное обеспечение дает рекомендации по улучшению экономии топлива. Векторное управление крутящим моментом уравновешивает крутящий момент двигателя между передними колесами в соответствии с типом дороги и условиями движения. Действуя 100 раз в секунду, система в 33 раза быстрее, чем мгновение ока. Это означает лучшее сцепление и маневренность с высокой точностью, как вы обнаружите, когда изгиб ускоряется.

3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение «0», соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.

5. Включите ближний свет.

7. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами по вертикали или горизонтали соответственно.

Машина, в которой у вас есть контроль

Инновационные технологии также гарантируют, что вы всегда подключены к дороге, а также к музыке, сообщениям и телефонным звонкам, даже в дороге. Этот дисплей с высоким разрешением обеспечивает интуитивно понятный контроль над несколькими ключевыми функциями, включая телефон, аудиосистему, кондиционер и, при необходимости, навигацию по голосу или прикосновению.

Улучшенная активная помощь при парковке может помочь вам парковать без рук в параллельных парковочных местах, что также облегчает парковку в перпендикулярных пространствах. Технология может определять пространство, а затем управлять направлением, пока вы бежите назад, чтобы занять место. Кроме того, система помощи при парковке предназначена для того, чтобы помочь вам выйти из самых узких мест.

8. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис.), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Заказал ПТФ, будучи уверенным что у меня есть проводка… но ее не оказалось. Сначала хотел запитать их от фар, но хотелось иметь возможность отключать/включать их вручную, тем более зачем тогда мне новый блок управления светом? Почитав как народ ставит противотуманки без проводки, я увидел, что все заказывают на ибее довольно дорогой переходник (более 500р с доставкой). Мне это конечно не понравилось, отдавать столько денег за 2 пина это слишком, и я нашел выход.

Выберите автоматическую коробку передач, и вы получите возможность автоматического изменения элементов управления с помощью весла в стиле высокопроизводительных автомобилей. Весла крепятся к обеим сторонам рулевого колеса, а с помощью правого рулевого управления для верхней и нижней шестерни вы можете быстро менять шестерни кончиками пальцев даже в поворотах.

Помощь при торможении на более высоких скоростях

Сочетая удобство автоматической коробки передач с ручным управлением коробкой передач, эта шестиступенчатая усовершенствованная коробка передач предваряет следующий шаг, чтобы вы не теряли энергию при переключении с одной передачи на другую. Если вы не реагируете, система заряжает тормоз и начинает торможение, чтобы замедлить работу. В сочетании эти две технологии обеспечивают вам поддержку торможения на всех скоростях.

0:844 1:1349

Задача: установить птф на Ford Focus 3 без проводки.

1:1441

Ход работ по установке

edukr.ru

Ford Focus III Улучшение света фар, установка Bi-Led линз + гибкие DRL — Автопризма on DRIVE2

Здравствуйте друзья! В наш установочный цент приехал автомобиль Ford Focus III на дооснащение головной оптики.

Будем устанавливать Bi-Led модули в ближний свет фар. Ford — автомобиль американского производства, и технология дооснащения фар на нём немного отличается от стандартной. Но обо всём по порядку. >>>Смотреть видео!<<<

Zoom

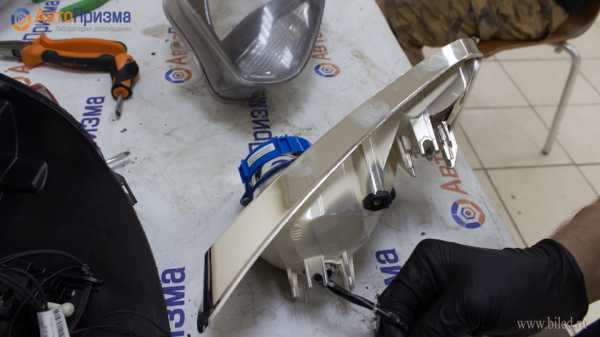

Первым делом мы снимаем фары. Бампер на Форде для этого откручивать не надо. Фары держатся на двух "торексах", а затем легко вынимаются.

Zoom

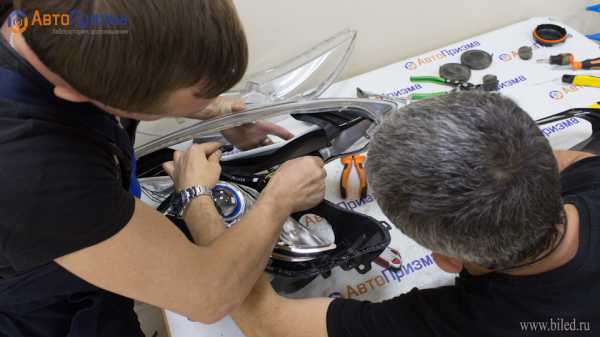

Помещаем фары в печь, но одним термонагревом в данном случае не обойдётся. Герметик на американских фарах при нагреве не становится настолько эластичным, что бы механическими усилиями раскрыть фару. В таких случаях мы принимаем специальный химический состав, который размягчает герметик.

Zoom

Аккуратно разжимаем пластик и через шприц подливаем специальный состав на герметик.

Zoom

Zoom

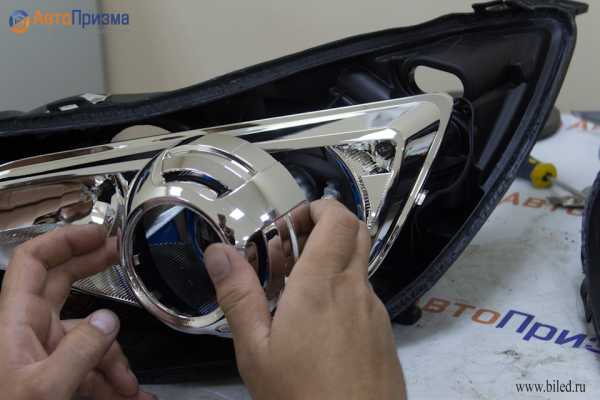

Разбираем фару, снимает отражатель и "декоративную рамку отражателя".
