чертежи, размеры, как сделать станок для разбортировки колес

Пробитое колесо на трассе без запаски – классическая ситуация, которая по частоте событийности держит почетное первое место в списке неприятностей автолюбителя. Необъятные просторы нашей Родины добавляют этой проблеме яркости и глубины: вокруг ни одной автомастерской, а если и есть, то с солидной очередью.

Самое естественное решение – делать шиномонтаж самостоятельно, то есть ни от кого не зависеть. Решение отличное, вот только для его реализации нужно иметь кое-какие инструменты и навыки. Где набраться навыков и какими инструментами запастись, читаем здесь и сейчас.

Романтика большой дороги: шиномонтаж на опушке

Шиномонтаж своими руками на трассе можно сделать с помощью двух монтажных лопаток и специального устройства, чтобы оторвать покрышку от диска. Но получится удобнее и цивилизованнее, если у вас найдутся домкрат и буксировочный трос. А они у вас найдутся.

Чертеж шиномонтажного станка.

Поэтому дальше работаем вот по какому алгоритму:

  1. Снимаем колесо, чистим и кладем ниппелем вверх.
  2. Выпускаем из колеса воздух.
  3. Просовываем буксировочный трос в дисковое отверстие, ставим домкрат вплотную к ободу.
  4. Трос накидываем на кронштейн домкрата, скрепляем концы троса друг с другом.
  5. Надо вращать рукоять так, чтобы домкрат тянул трос вверх, а посадочное кольцо перемещалось вниз вплоть до отделения шины от диска.
  6. Если в починке или замене нуждается камера, нужно поднять боковую часть шины на обод возле штуцера, который вталкиваем внутрь и вынимаем камеру под покрышкой.
  7. Ниппель вынимаем, воздух удаляем.
  8. Теперь помещаем ее под покрышкой, но сначала вставляем щтуцер в отверстие внутри.
  9. Немного подкачиваем вставленную камеру, пока без ниппеля.
  10. Делаем забортовку, вставляем ниппель в штуцер, полностью накачиваем камеру и ставим колесо на свое место.

Все эти десять пунктов легко описать, но очень трудно сделать. А если погодные условия оставляют желать лучшего, то становится совсем невесело, такой шиномонтаж запомнится вам на всю жизнь. Качество такого монтажа никогда не будет идеальным.



Грамотнее будет обзавестись каким-нибудь механизированным устройством для независимого шиномонтажа. Вариантов таких приспособлений много – в сети можно найти самые разнообразные конструктивные решения.

Стоит ли овчинка выделки?

Есть ли смысл тратить время на изготовление кустарного аппарата, когда можно воспользоваться профессиональным сервисом? Решать вам и только вам. Наше дело – дать качественную информацию.



Самодельный ручной шиномонтажный станок выполняет то же самое, что делают в автосервисе. При этом функциональном равенстве кустарный станок обладает рядом преимуществ.

Судите сами:

  • надежны и долговечны в эксплуатации;
  • оптимальнее и проще по своей конструкции;
  • компактные по размерам;
  • имеют ручной привод;
  • легко разбираются и хранятся, некоторые помещаются даже в багажнике;
  • дают полную независимость от мастерских;
  • дают оперативность в ремонте;
  • одно из главных преимуществ – серьезная экономия финансовых средств.

Сразу заметим, что большинство вариантов механизмов рассчитаны на легковые автомобили. Хотя водителям грузовиков никто не мешает заняться сооружением собственного шиномонтажного аппарата. На тему «как сделать шиномонтажный станок своими руками» имеется огромное количество вполне дельных видеороликов в сети. Они будут отличным подспорьем.

Делаем шиномонтажный комплект самостоятельно

Если вы приняли решение стать самостоятельной персоной в деле забортовки колес, лучшим вариантом будет иметь полноценный самодельный шиномонтажный станок в своем гараже. Его можно сделать в виде комплекта: самого станка и устройства для отбивки борта.

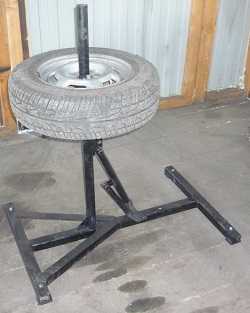

Низ станка в виде Н-образной рамы изготовляем из стальной трубы с прямоугольным сечением. Размер рамы примерно 90 см х 60 см. На расстоянии 30-ти см от края к перемычке перпендикулярно с помощью сварки крепится высокая труба круглого сечения.

Схема станка шиномонтажного.

Высота трубы около полутора метров. Ее нужно приварить самым устойчивым образом, поэтому для крепости лучше подварить «косынки» из металлических треугольников толщиной не менее 5-ти мм. К круглой трубе приваривается ступица – средняя часть колеса.

На какой высоте приваривать ступицу – меряем сами по своему росту. Нужно, чтобы лежащее на ступице колесо находилось примерно на уровне вашего пояса. Труба должна быть выше лежащего на станке баллона не меньше, чем на 30 см.

Кронштейн для отбивки борта нужно приваривать ниже ступицы. Его лучше всего вырезать из стального листа толщиной в 5 мм, просверлив в нем отверстие для болта. Трубу для этого узла станка нужно найти пошире, ведь в ней будет помещаться рычаг длиной в полтора метра.

Он, в свою очередь, делается из стальной трубы, а наконечники – из стального 20-ти миллиметрового прутка. Длину рычага продумайте сами, она будет зависеть от силы ваших рук и свободного пространства в гараже.

Советы бывалых

Конструкция шиномонтажного станка.

Как правильно сделать станок своими руками:

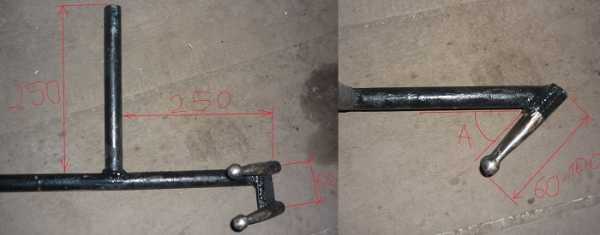

  • Угол между наконечником для забортовки и рычагом нужно сделать острым: чем он меньше, тем лучше резина будет надеваться на диск. Но и слишком острым этот угол делать нельзя, в этом случае рычаг будет царапать диск при забортовке. Нужно найти оптимальные градусы угла.
  • Самодельный шиномонтажный станок своими руками лучше делать с чертежами. Подготовить их вам вполне по силам.
  • Продумайте крепление к полу. Сам станок легкий, поэтому крепиться он должен надежно. Если пол бетонный, крепите станок анкерными болтами. Если полы деревянные, используйте саморезы.
  • Для снижения вреда для дисков и колес наконечники и колесный диск смазывайте густым мыльным раствором. И не забывайте вымыть колесо перед работой.
  • Иногда колеса могут различаться по числу отверстий для креплений и расстояниям между ними. Для таких случаев делаем из металла переходники со шпильками с толщина 1 см.

tutsvarka.ru

Шиномонтажный станок своими руками — фото чертежей

Проблема с колесами возникает, пусть и не каждый день, но всегда неожиданно и не к месту. Выполнить шиномонтаж самостоятельно, без специальных приспособлений затруднительно, даже для опытных автомобилистов, не говоря уже про новичков. Для такого рода операций, помимо специальных навыков и знаний, понадобится немалая физическая сила, ну, или как минимум толковый помощник. Не все могут похвалиться атлетическими физическими данными, и не всегда хватает опыта, а может, просто банально не хватает времени на такого рода занятия.

Самодельный шиномонтажный станок

Конечно, проще всего обратиться к специалистам, занимающимся такими проблемами. Но в результате теряется не только время, которое можно потратить с куда большей пользой, но и деньги, что тоже малоприятно. Наилучший выход из такого положения – это иметь дома станок для шиномонтажа. Такое приспособление позволит сэкономить материальные средства, время ожидания своей очереди на шиномонтаже, а также, в случае чего, вы сможете помочь друзьям и знакомым, оказавшимся в подобной ситуации.

Система прокатки шины

Профессиональный станок такого типа – непозволительная роскошь для рядового автомобилиста, но выход есть – можно собрать такое устройство своими руками.

Необходимые материалы

Чтобы сделать шиномонтажный станок своими руками, нам понадобится шесть метров стальной профильной трубы 25х50 мм, метр круглой стальной трубы диаметром не больше внутреннего диаметра диска монтируемого колеса и лапка для отбивки резины от диска. Роль лапки может выполнять металлическая пластина, приваренная к профилю и выгнутая под необходимым углом.

Шиномонтаж для скутера

Чтобы не поцарапать диск при отбивке, желательно на лапку надеть мягкую насадку. Также нам понадобится кусок металла 7 на 7 см, толщиной не менее 5 мм, а также болт с гайкой и хомут по диаметру круглой стальной трубы. Из инструментов нам понадобится: сварочный аппарат и защитная маска, угловая шлифовальная машина (болгарка) и защитные очки, электродрель и сверло под диаметр болта, 2 ключа на болт с гайкой, ключ на хомут и рулетка.

Основа станка

Также желательно использовать магнитный угольник, это облегчит процесс сваривания рамы, а также позволит выдержать все углы под 90 градусов.

Самодельный шиномонтажный станок по чертежам

Перед тем как приступить к работе, изучите чертежи будущего шиномонтажного станка (на фото).

Приступая к работе, позаботитесь о технике безопасности:

  • Место работы должно быть просторно, хорошо проветриваемо, не захламлено;
  • Электроинструмент должен быть исправен;
  • Ничто не должно отвлекать вас во время работы;
  • Соблюдайте правила техники безопасности при работе с болгаркой, электродрелью и сварочным аппаратом;
  • Используйте защитные средства во время работы.

Приспособление самодельного станка

Сборка шиномонтажного станка

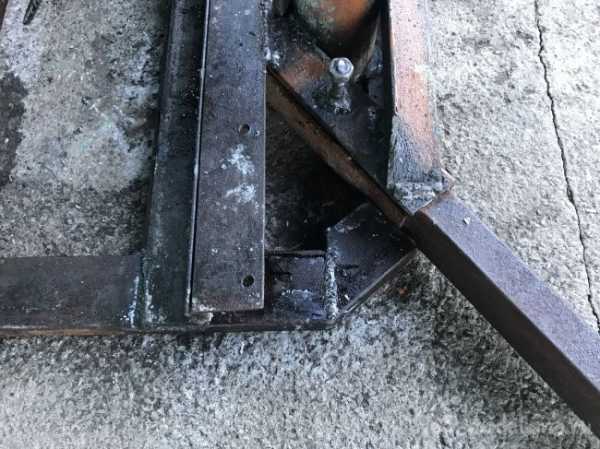

Собирать ручной шиномонтажный станок начнем с рамы. Для этого нам необходимо взять 3 куска профиля: 2 куска по 1 метру и 1 кусок 1,5 метра. Из этих кусков нам необходимо сварить Н-образную конструкцию, где труба 1,5 метра соединяет 2 другие трубы по 1 м. Эта конструкция будет являться опорой всего нашего станка. На расстоянии 0,5 метра от края к среднему профилю перпендикулярно приваривается вертикальная стойка.

Для рычага, отбивающего покрышку, нам необходимо наварить на вертикальный стояк «ухо» — заранее подготовленную металлическую пластину 7 на 7 см с отверстием под болт, как показано на фото.

К «уху» с отверстием крепится с помощью болта и гайки кусок профильной трубы длиной 1,5 метра, который будет выступать рычагом в нашем станке. Предварительно с края рычага необходимо просверлить отверстия для его крепления к уху. На расстоянии 0,5 метра от вертикальной стойки на рычаг необходимо приварить лапку, которой, собственно говоря, и будет отбиваться покрышка для последующего разбортирования. Конструкция в сборе показана на фото:

Для разбортирования колеса необходимо подготовить специальное место на нашем станке. Для этого немного выше «уха» перпендикулярно вертикальной стойке необходимо приварить 2 куска профиля по 0,25 метра. Эти куски следует приварить в одной плоскости, они и будут служить площадкой для разбортирования колеса. Чтобы не поцарапать диск при работе, необходимо профили, куда будет прилегать диск, обмотать мягким материалом.

Для фиксации колеса в процессе снятия покрышки используем заранее приготовленный хомут под диаметр вертикальной стойки. При фиксировании положите между колесом и хомутом ткань или другой мягкий материал, чтобы не повредить диск. Весь процесс разбортирования и бортирования колеса показан на видео:

Как вы смогли заметить, собрать шиномонтажный станок своими руками довольно просто, и это не требует особых навыков и чтения громадных чертежей. Все что от нас потребуется – немного материала и навыки работы со сварочным аппаратом, «болгаркой» и электродрелью. К тому же это не очень дорого в материальном плане, средства, потраченные на материал, вскоре окупят себя экономией на автосервисе.

metall.trubygid.ru

виды, описание, инструкции. Оборудование для СТО :: SYL.ru

Неизменным оборудованием на большинстве СТО являются шиномонтажные станки. Они служат для безопасной, быстрой и специализированной бортировки колеса. На соответствующем рынке представлено оборудование от производителей разных стран. Популярностью пользуются верстаки из Китая, поскольку имею низкую цену и широкий функционал. Однако их качество, в отличие от европейских марок, несколько ниже.

Виды и комплектация

Шиномонтажные станки подразделяются на два типа: полуавтоматические и автоматические агрегаты. Основным отличием между ними является регулировка фиксирующей лапы. На автомате она перемещается посредством нажатия на педаль, активирующую пневматический цилиндр. На полуавтомате управление зажимным приспособлением осуществляется вручную.

Все станки должны оборудоваться монтажной лапой, рабочей полкой для расходных деталей, пневматическим нагнетателем воздуха, воздушным пистолетом, резервуаром для смазки, набором протекторов из пластика для зажимов (используются при обслуживании легкосплавных дисков). Большинство автоматических стендов оснащено специальным бустером для взрывной подкачки шин. На полуавтоматах обычно предусмотрены пневматические пистолеты с манометром.

Запчасти для шиномонтажных станков

При покупке агрегата важно обратить внимание на наличие комплекта пластиковых насадок зажимных кулачков. Они необходимы при обслуживании легкосплавных дисков, предотвращают появление царапин и сколов. Недобросовестные продавцы иногда предлагают этот набор как дополнительную опцию. Чтобы не попасть впросак, внимательно изучайте инструкцию непосредственно перед приобретением стенда.

В качестве дополнительных деталей может идти следующий инструментарий:

  • дополнительная монтажная лапка;
  • многофункциональное вспомогательное приспособление;
  • прижимной прибор;
  • мультироллер;
  • роликовый подъем нижнего бортика.

Чем функциональнее станок, тем он будет дороже, зато сможет выполнять операции быстрее и качественнее.

Рекомендации

Если требуется обслуживание колес с легкосплавными дисками и низкопрофильной резиной, оптимальным вариантом станет автоматический шиномонтажный станок, поскольку на полуавтомате можно повредить дорогостоящие элементы.

Преимущества автоматического стенда:

  1. На нем можно бортировать колеса большего диаметра.
  2. На таком станке мощнее двигатель и пневматический блок.
  3. Предусмотрена возможность использования третьей «руки».
  4. Обеспечивается максимальная точность снятия и посадки диска.
  5. Для наполнения воздухом бескамерной резины предусмотрена пневматика взрывного типа.

К минусам автомата относится только высокая цена и необходимость наличия дополнительного места. Большинство СТО, специализирующихся на монтаже колес, устанавливают оба варианта. При этом экономится рабочий ресурс, время и нагрузка на агрегаты.

Инструкция шиномонтажных станков

Балансировочные агрегаты могут иметь несколько конструкций, оснащаться дополнительными приспособлениями и работать с разными видами шин и дисков. При выполнении операции иногда возникают проблемы, связанные с прилипанием резины к ободу. Особенно это актуально, если колесо длительное время не бортировалось.

Перед разборкой шины необходимо провести процедуру облегчения напряжения. Разборка позволит сместить покрышку во внутреннее углубление. Манипуляции на станке проводятся с использованием специального ножа, лопатки или направляющего элемента. Рабочая деталь заводится за обод, после чего надавливается на резину, открывая прикипевшую часть.

Устройство

Все шиномонтажные станки оборудованы поворотным столом, который вращается в горизонтальной плоскости за счет электрического привода. На него монтируется колесо, фиксируется зажимными кулачками. После это можно проводить дальнейшую работу. От габаритов стола зависит величина обслуживаемого колеса. Определенные модификации агрегатов могут вращаться в обоих направлениях, питаясь от электрической сети.

Шиномонтажный станок для грузовых автомобилей, как правило, оснащается не просто столом, а специальным держателем. Подобная конструкция дает возможность надежно фиксировать обод большого диаметра. Дальнейшая установка или демонтаж выполняется с использованием специальной лапы, которая позволяет вывести борта шины за кромку диска. Кроме того, в работе участвует монтажный палец и головка.

Характеристики

Рассмотрим основные характеристики некоторых модификаций. Грузовые шиномонтажные станки типа Konig Allegro 0600 обладают следующими возможностями:

  • обрабатывают диски диаметром от 14 до 26 дюймов;
  • имеют автоматическое управление;
  • максимальный и минимальный диаметр шины – 160/70 сантиметров;
  • давление рабочее – 110 Бар;
  • электрический силовой агрегат – тип RPM-1400, мощностью 1,5 киловатта;
  • длина/ширина/высота – 1,4/1,8/1,1 м;
  • масса — 0,53 тонны.

Сравнительные показатели

Для сравнения рассмотрим параметры, которые имеет шиномонтажный станок-полуавтомат Flying BL-513:

  • мощность мотора – 0,75 кВт;
  • максимальный диаметр/ширина обрабатываемого колеса – 104/35,5 сантиметра;
  • диаметр диска – от 10 до 21 дюйма;
  • предусмотренное давление – 8 Бар;
  • сила отжима – 2,5 тонны;
  • габариты – 0,96/0,76/0,88 метра;
  • масса – 195 килограмм.

Этот ручной шиномонтажный станок можно использовать для бортировки колес на легковых и малотоннажных грузовых автомобилях. В комплекте идет лубрикатор, пневматический пистолет с манометром и монтировка. Предусмотрена защита от механических повреждений и коррозии.

Что важно при выборе оборудования для СТО?

На правильный выбор шиномонтажного станка влияет ряд факторов, а именно:

  1. Целевая аудитория. Исходя из этого аспекта, резонно подобрать агрегат по мощности и обслуживаемому диаметру колес.
  2. Рабочие объемы. Если предполагается высокий наплыв клиентов, желательно приобрести стенд автоматического типа с двумя скоростями. Он намного эффективнее.
  3. Затраты трудовых ресурсов. Для работы на автоматической модели не требуется прилагать особых физических усилий, однако ремонт аппарата рекомендуется производить в специальном центре. На полуавтомате предполагается постоянная занятость специалиста. Тем не менее запчасти для шиномонтажных станков механического типа дешевле, ремонт можно произвести самостоятельно.
  4. Площадь рабочего помещения. Для автомата потребуется больше пространства, поскольку монтажная коробка не отводится в сторону, а отбрасывается назад.

Прежде чем покупать балансировочный агрегат, проанализируйте стоимость и окупаемость с точки зрения рентабельности. Возможно, дешевый полуавтоматический станок в конкретной ситуации выгоднее.

Особенности

Самые современные станки автоматического типа могут работать вообще без участия оператора. Для снятия шины достаточно просто установить обрабатываемый элемент в специальную нишу станка и активировать пуск. Установка колеса производится после смазки краев обода и бортов шины также одним нажатием кнопки.

На полуавтомате специалисту приходится корректировать положение рабочей головки вручную. Остальные операции также производятся механическим путем при помощи пневматики или дополнительной третьей «руки». Что касается скорости проведения операции, автоматические модели однозначно быстрее справляются с задачей.

Вывод

Принимая решение об открытии небольшой «шиномонтажки» или солидного СТО, следует взвесить все плюсы и минусы при выборе бортировочного станка. Благо, дефицитом эти агрегаты на рынке не являются. Выше указаны особенности, принцип работы, виды шиномонтажных станков и нюансы их обслуживания. Воспользовавшись этой информацией и детально изучив инструкцию приобретаемого аппарата, вы сможете выбрать устройство, оптимально подходящее по всем критериям.

www.syl.ru

Самодельный шиномонтажный станок своими руками

Каждый автолюбитель может смастерить свой шиномонтажный станок. Нужно только желание и терпение. Эта статья поможет вам в сборке собственного станка и расскажет о некоторых хитростях.

Сделать такой шиномонтажный станок не так трудно. В отличие от других самодельных моделей, этот станок является мобильным. Он стоит на колесах. После работы его всегда можно перевезти в угол. Так он не будет занимать лишнего места.

Конструкция довольно проста. Основание Т-образное, изготовлено из двух швеллеров шириной 100 мм. Длина одного швеллера оставляет 590 мм, а второго 800 мм. Свариваются они перпендикулярно друг другу.

Сверху, к более длинному швеллеру приваривается труба диаметром 55 мм. Длина трубы подбирается специально под ваш рост. Чтобы вам было удобней работать со станком. В данном случае используется труба длиной 800 мм. Толщина ее не должна быть меньше 3 мм, иначе труба погнется. У основания так же рекомендуется приварить несколько уголков. Это усилит конструкцию.

Поверх трубы одевается передвижная лапка. Движется она за счет трубы, большего диаметра. Ее длина составляет 120 мм. К этой трубе приваривается небольшой швеллер. Главное сначала выточить на нем углубление, чтобы он обхватывал трубу. Вместо швеллера можно использовать сваренные вместе уголки.

К окончанию лапки приваривается пяточка. Пятка можно сделать из куска старого диска. В данном случае диск от «Жигули» Тут важно приварить в правильном расположении. Снизу пятка должна выступать, то есть ее необходимо приварить чуть ниже и под углом. На самой пятке можно наварить еще один небольшой кусок металла, так, чтобы он выступал еще ниже. Этот «зуб» поможет при работе со старыми, прикипевшими покрышками.

После того, как одели лапку, к стойке приваривается часть профильной трубы. Ее стенка не должна быть менее 3-х мм. Расстояние от приваренной профильной трубы до опущенной лапки составляет 450 мм.
Передвижная лапка и выступ из профилированной трубы в совокупности представляют механизм для отжатия покрышки.

На этом рассмотрение нижней части шиномонтажного станка заканчивается. Теперь приступим к верхней части.

Верхняя часть – это станина. На ней производится бортирование колес. Станину можно сделать из того же самого диска, от которого выпиливали пятку. Часть диска затем приваривается к трубе, меньшего диаметра, чем стойка. Сварка осуществляется снизу, чтобы шов не мешал. Трубу следует подобрать так, чтобы она не болталась внутри. А для фиксации можно в стойке и трубе станины просверлить отверстия, и в качестве фиксаторов использовать болты.

Для универсальности, в диске можно вырезать выемки для колес большего диаметра и колеса газели.

Верхушка станины поворотная и съемная. Вставляется по принципу труба в трубе. Это приспособление служит в качестве направляющей при бортировании.

Теперь рассмотрим самодельные инструменты, которые помогут легко производить работы по бортированию колес. Первым рассмотрим инструмент для разбортировки

Ручка этого инструмента делается из профильной трубы или же собирается из уголков. К концу инструмент конусообразный, а на самом кончике находится подшипник.
Второй инструмент предназначен для сборки колес.

Ручку для него так же можно сделать из трубы или уголков. Особое внимание следует уделить наконечнику. Наконечник изготовлен из нескольких частей. Первая часть – язычок, изготовлен из инструментальной стали прошедшей цементирование.

К нему с обратной стороны приваривается вторая часть в виде обрезка трубы. Сварку необходимо производить не по всей окружности, правая и верхняя части должны быть свободны от швов. Иначе инструмент будет рвать резину. Так же его следует фиксировать точно в том положении, как показано на фото.

Рассмотрение станка закончено, осталось рассказать, как он работает.

Колесо помещается на станок и подгоняется под ножку. Затем на опущенную ножку ставится домкрат. С его помощью отжим покрышки от колеса выполняется с легкостью. Полностью отжав покрышку от диска можно приступать к разбортовыванию.

Колесо устанавливается на станину и закручивается, что бы оно не крутилось. Затем, предварительно смазав шину, край поддевается монтажкой или маленьким ломом.

В получившийся зазор вставляется инструмент для разбортовывания и при помощи направляющей проводим по окружности диска.

Сборка колеса происходит следующим образом.

Шину необходимо обильно смазать. Язычок инструмента для сборки необходимо вставить в зазор между диском и шиной. Затем при помощи рычага вести инструмент по окружности, при этом второй рукой помогать шине цепляться за бортик диска. При необходимости инструмент можно приподнять.

Дойдя до конца, колесо будет готово.

Видео: шиномонтажный станок своими руками – часть первая.

Видео: вторая часть.

metmastanki.ru

Как сделать шиномонтаж своими руками: видео, чертежи

Пробитое колесо при наличии неотремонтированной вовремя запаски способствует возникновению желания сделать шиномонтаж своими руками. Но для того чтобы это можно было осуществить, необходимо иметь соответствующие инструменты, а главное, навыки. Чтобы сделать в дороге шиномонтаж своими руками, необходимо иметь 2 монтажные лопатки, а также приспособление для отрыва прилипшей покрышки от диска (многие используют для этого небольшой отрезок стального уголка с кувалдой). Но намного удобнее это можно сделать при помощи домкрата и буксировочного троса.

Ремонт колеса в дороге

  • Снимете колесо, очистите его от грязи.
  • Выпустите из колеса воздух, положите ниппелем вверх.
  • Пропустите буксировочный трос через отверстие в диске.
  • Поставьте домкрат на боковину шины как можно ближе к ободу. Если резина с камерой, не ставьте домкрат напротив штуцера, иначе есть риск оторвать его от камеры.
  • Накиньте трос на кронштейн или площадку для подъема домкрата, зафиксируйте концы троса между собой.
  • Вращайте рукоять привода домкрата так, чтобы он тянул трос вверх, а основание, упираясь в боковину шины, смещало посадочное кольцо вниз.
  • Как только эта сторона шины отделится от диска, переходите к следующей операции.
  • Если вам нужно только отремонтировать или поменять камеру, тогда действуя двумя монтажками поочередно, поднимите боковину шины около штуцера на край обода.
  • Втолкните штуцер внутрь, после чего выньте камеру испод покрышки.
  • Выньте из исправной камеры ниппель, выдавите из нее воздух.
  • Для установки исправной камеры отогните боковину шины и вставьте штуцер изнутри в предназначенное для него отверстие, после чего поместите камеру под покрышку.
  • Чтобы не пробить камеру монтировкой при установке шины, слегка подкачайте ее, не вставляя ниппеля.
  • После забортовки ставьте ниппель в штуцер. Накачивайте и устанавливайте колесо на место.

Описанный выше способ ремонта в пути подойдет лишь для крайнего случая. Например, если поблизости нет шиномонтажной мастерской. Однако если вы решили всегда делать шиномонтаж своими руками, то вам лучше иметь в гараже полноценный шиномонтажный комплект, который при желании можно сделать самому. Мало того что он поможет вам весной и осенью избежать очередей в шиномонтажную мастерскую, так еще и сэкономит вам денег.

Делаем шиномонтажный комплект

В нашем случае комплект состоит из двух приспособлений: собственно шиномонтажного станка и устройства отбивки борта, объединенных в одно. Низ рамы станка Н-образный 90×60 см делается из стальной трубы прямоугольного сечения. К перемычке в 30 см от края под прямым углом приваривается двухдюймовая труба круглого сечения высотой около полутора метров, место сварки усиливается косынками в форме прямоугольных треугольников толщиной 5 мм. На трубу для крепления колеса надевается старая ступица и приваривается к ней. Высота установки ступицы подбирается под рост человека так, чтобы лежащее на ней колесо было приблизительно по пояс. Труба должна возвышаться над баллоном не меньше чем на 30 см и не мешать работе. Несколько ниже ступицы приварите кронштейн для крепления устройства отбивки борта, который можно сделать из фрагмента стального листа толщиной 4–5 мм, просверлив в нем отверстие под болт.

Устройство приспособления для отбивки хорошо видно на фото. Трубу для изготовления этого узла следует взять пошире, чтобы в нее вставлялся длинный рычаг.

Рычаг для снятия и установки покрышек делается из стальной трубы длиною около полутора метров, а наконечники для него из стального прутка диаметром 20 мм. Длина рычага может быть и другая, все зависит от силы рук и размера свободного пространства в гараже. Наконечники рычага лучше сделать на токарном станке, но можно также выпилить болгаркой с зачистным кругом, а после отшлифовать лепестковым. Размеры наконечников смотрите на фото.

Демонтаж покрышки

  1. Очистите колесо от грязи. Выньте из него ниппель.
  2. На основание под рычаг отбоя постелите резиновый коврик, чтобы не царапать диск, затем положите на него колесо.
  3. Поднимите лапку отбойника и установите ее на боковину покрышки плотнее к ободу.
  4. Смажьте посадочное кольцо покрышки мыльным раствором.
  5. Рычаг вставьте в трубу отбойника.
  6. Нажимая на рычаг вниз, отбейте посадочный борт покрышки по всему периметру колеса. Сделайте тоже с другой стороны.
  7. Наденьте колесо на трубу и приверните к ступице станка болтами.
  8. Приподнимете монтажкой посадочный борт покрышки и вставьте под него прямой наконечник рычага.
  9. Смажьте наконечник, посадочный борт и кромку обода мыльным раствором.
  10. Упираясь рычагом в трубу над колесом, тяните его на себя, борт покрышки при этом будет сниматься с диска.
  11. Выньте камеру из покрышки.
  12. Приподнимете монтажкой другой борт, заведите под него рычаг и, действуя так же, как написано выше, снимите покрышку с диска.

Монтаж покрышки

  1. Смажьте посадочный борт покрышки, кромку обода и монтажный наконечник рычага мыльным раствором.
  2. Наденьте часть посадочного борта на диск.

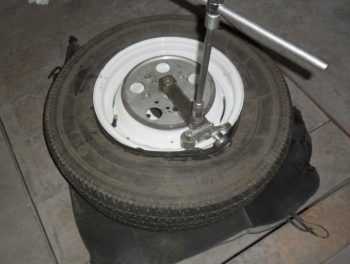

  3. Вставьте монтажный наконечник рычага между надетым участком посадочного борта и диском. Нужно чтобы шар наконечника упирался в диск, а посадочный борт был приблизительно на середине наконечника.
  4. Упираясь рычагом в трубу над колесом, тяните его на себя. Борт покрышки при этом будет надеваться серединой монтажного наконечника на диск.
  5. После того как первый борт покрышки наденется на диск, смажьте мыльным раствором верхний посадочный борт и проделайте с ним то же что и с нижним.
  6. Когда верхний борт покрышки наденется на диск, можете накачивать колесо.

Полезные советы

Чем меньше угол, под которым приварен наконечник для забортовки к рычагу, тем легче надевается резина на диск. Но не перестарайтесь.

Если этот угол будет слишком мал, то рычаг во время забортовки будет касаться диска и царапать его, поэтому ищите оптимум.

Станок получился очень легкий, поэтому для комфортной работы он должен обязательно крепиться к полу. Если пол у вас в гараже деревянный, то прикрепите основание к нему саморезами. Если же пол бетонный, то сделайте в нем несколько отверстий, установите в них анкерные болты на 8, и залейте их цементным раствором.

Чтобы работать было легче, а дискам и резине не было вреда, обязательно смазывайте наконечники рычага, колесный диск, и посадочный борт шины густым мыльным раствором. Для этого же не работайте с грязным колесом, всегда начинайте работу с его очистки.

Чтобы ремонтировать колеса, отличающиеся от ваших числом отверстий для крепления и расстоянием между ними, сделайте переходники со шпильками. Делать их следует из металла толщиной около сантиметра.

autolirika.ru

Шиномонтажный станок своими руками


Привет всем любителям самоделок. Владельцам автомобилей знакома ситуация с заменой резины с зимнюю на летнюю или наоборот. В интернете есть много вариантов для данной цели, как станки, так и отдельные приспособления. В этой статье я расскажу как сделать шиномонтажный станок своими руками, который поможет каждому автолюбителю разбортировать или забортировать колеса на своём авто, в независимости бескамерка это или нет. Также данное приспособление сэкономит ваши деньги и прибавит опыта в сварочных работах.

Перед тем, как перейти к прочтению статьи, предлагаю посмотреть видео с тестированием данного шиномонтажного станка.

Для того, чтобы сделать шиномонтажный станок, понадобится:
* Сварочный аппарат, электроды
* Средства индивидуальной защиты: краги, сварочная маска
* Профильная труба 40*20
* Металлическая щетка
* Болты М12 и гайки к ним
* Подшипник ротора электродвигателя
* Магнитные уголки для сварки
* Углошлифовальная машинка и отрезной диск
* Камера автомобильная
* Строительный уголок
* Труба металлическая 60 мм
* Металлический уголок 50 мм

Вот и все, что нужно для сборки такой самоделки.

Шаг первый.
Первым делом необходимо сделать из трубы стойку, к которой будет крепиться все остальное «хозяйство». Берем металлическую трубу диаметром 60 мм и внизу к ней привариваем два уголка 50 мм на сторону, чтобы внутрь вошел профиль 40*20, располагаем уголки под углом относительно друг друга около 120°. В верхней части уголков сверлим отверстия и привариваем гайки под болты М12, они в дальнейшем будут удерживать профильные трубы.

Для большей прочности привариваем уголок, соединяющий два предыдущих. С другой стороны трубы привариваем еще один уголок 50 мм и просверливаем в нем отверстия под два болта М12 и к самому уголку с внутренней стороны привариваем гайки.

Шаг второй.
Теперь делаем основание, которое будет служить подложкой для колеса, на котором будет производиться спуск остаточного давления в колесе. Делаем из профиля 40*20 отрезки для основания. Берем сварочный аппарат, электроды, краги, защитную маску и привариваем детали каркаса. Для того, чтобы понять, как это должно выглядеть , можно воспользоваться фотографией, размеры сваренного основания должны быть чуть больше диаметра колеса.



По краям привариваем профиль под углом 45°, а для прочности устанавливаем перегородку из той же профильной трубы, также для упора колеса крепим к основанию уголок 50 мм.

Шаг третий.
Для удобства спуска остаточного давления в колесе делаем рычаг. На трубу привариваем ушки с отверстием под болт М12 в двух местах, снизу и сверху. На трубу диаметром 32 мм привариваем ушки, отступив от начала около 15 см. После чего трубу диаметром 28 мм отрезаем до длины 15 см при помощи углошлифовальном машинки. При работе с УШМ не забываем о защитных очках и перчатках, а также будьте аккуратны и держите инструмент крепко.

Просверливаем в трубе отверстия под болт М12 и скручиваем две готовые части вместе. В самому верху трубы, немного отступив от самого края, просверливаем отверстие под болт, а в ее нижней части привариваем уголок, которым и будем спускать колеса. В верхнее ушко устанавливаем рычаг, сделанный из 28-ой трубы, с предыдущей трубой он соединяется при помощи болта М12. Выглядит вся конструкция рычага так.

К верхней части трубы привариваем два уголка, а также из автомобильной камеры вырезаем круглый кусок резины, который закроет острые края уголков. В уголке просверливаем отверстие, при помощи которого будет стопориться колесо. К уголкам привариваем трубу меньшего диаметра, это будет служить упором в процессе забортирования/разбортирования.


Шаг четвертый.
К длинной трубе привариваем к одному из концов подшипник и уголок, на фотографии все куда понятнее.


Для данных целей отлично подошел подшипник с электродвигателя, правда от какого именно, не известно, была отпилена часть вала ротора с самим подшипником и приварена к трубе, после чего и сам уголок. К другому концу трубы привариваем закругленный наконечник, в данном случае была отпилена ножка кик-стартера мопеда, которая как раз подошла, при необходимости зашлифовываем острые края наждачной бумагой мелкой зернистости.

Шаг пятый.
После всех предыдущих действий остается сделать упоры. При помощи углошлифовальной машинки отпиливаем необходимые отрезки профилей 40*20 и устанавливаем в заранее изготовленные посадочные места с болтом для фиксации, для более лучшего крепления просверливаем в профиле отверстие под болт, так он точно никуда не денется.



В удобном для вас месте устанавливаем крепежные ушки, в моем случае были приварены две точки крепления на столбах пристройки.

На этом у меня все, данный шиномонтажный станок полностью готов и работает в полной мере.


Желаю всем удачи и спасибо за внимание.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Оборудование для шиномонтажа: технология мобильного и грузового шиномонтажа

Шиномонтаж – один из высоколиквидных видов малого бизнеса. Его отличительной особенностью являются: малый объем инвестиций для начала работы, несложная технология шиномонтажа и быстрая самоокупаемость. При этом существует достаточно высокая конкуренция в данной нише, соперничать с которой можно лишь при наличии всего необходимого оборудования для шиномонтажа.

Комплект оборудования для шиномонтажа

Существует два основных вида станков для работы с колесами – шиномонтажный и балансировочный, а также другое вспомогательное оборудование.

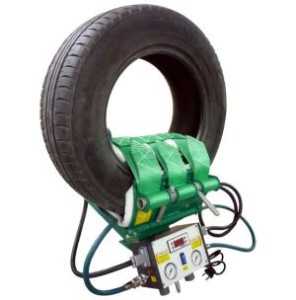

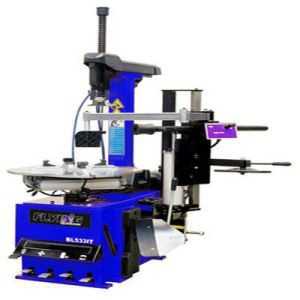

Шиномонтажный станок – на нем осуществляются все операции по разборке/сборке колеса. На нем, при помощи пневмокулаков, происходит отжатие шины от борта диска. В зависимости от модели, шиномонтажный станок может иметь горизонтальную или вертикальную станину, гидравлический подъемник (для работы с большими колесами сельскохозяйственной и грузовой техники) и электропривод для вращения колеса в горизонтальной плоскости. Управление станком осуществляется педалями (в некоторых моделях встречается рычажное или кнопочное управление).

Стенд для балансировки колес – служит для выявления возможного дисбаланса между центром масс колеса и его геометрическим центром. Имеет систему индикации (дисплей) для демонстрации величины дисбаланса и, опционально, может иметь систему автоматической балансировки колеса (напыление утяжеляющих гранул на внутренней части диска).

Актуальная информация позволит Вам узнать, какое оборудование для производства поликарбоната нужно и как осуществляется этот процесс.

Существует несколько видов автомобильных моек. Узнайте какие, перейдя по ссылке.

Дополнительное оборудование

Вулканизатор —  станок для устранения проколов автомобильной камеры горячей вулканизацией. Помимо станины с элементами крепления и нагревательным элементом, оснащается системой регулировки прижима заплаты, температуры нагрева и таймером.

Компрессор – используется не только для накачки колес авто, но и для подачи сжатого воздуха для другого шиномонтажного оборудования (подъемников, «третьей руки»).

«Третья рука» — вспомогательное устройство для работы с низкопрофильными колесами и/или жесткими покрышками. Чаще всего – механическое, но существуют и пневмомодели. Подбирается под конкретную модель шиномонтажного станка.

Домкраты и подъемники – для снятия/установки автомобильных колес. Для легковых авто и малотоннажной техники используют механические модели; работа с колесами грузовиков требует наличия пневматического домкрата.

Инструмент для шиномонтажа – борторасширители, ключи, гайковерт и дрель (пневматические или электрические), прикаточные ролики, спиральное шило, наборы головок и ключей, шило для монтажа жгутов, расходные материалы для ремонта колес.

Оборудование для выездного (мобильного) шиномонтажа

Мобильный шиномонтаж оперативно решает вопросы по замене колес, устранению проколов и прочих дефектов прямо на дороге. Для мобильного шиномонтажа необходим грузовой автомобиль или микроавтобус, внутри которого будет установлено все необходимое оборудование. Практика показывает, что для монтажа минимального комплекта станков и оборудования, достаточно около 13 кв. м полезной площади. Уменьшить время и увеличить качество предоставленных услуг пощволяют новые технологии шиномонтажа. В комплект мобильного шиномонтажа должен обязательно входить генератор. Он используется для запитки электроэнергией всего рабочего оборудования и прожектора для работы в темное время суток.

У выездного монтажа есть два громадных преимущества перед стационарным:

— отсутствие необходимости в собственном (арендуемом) помещении;

— увеличенный ареал возможных клиентов.

Специальное оборудование для грузового шиномонтажа

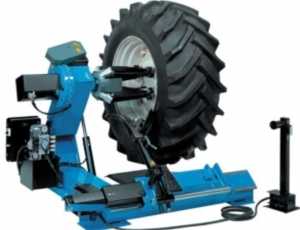

Колеса грузового автотранспорта, карьерной и сельскохозяйственной техники имеют больший вес, диаметр и ширину, нежели у легкового автомобиля. Соответственно, все имеющееся оборудование должно иметь ТТХ, позволяющее работать с колесами диаметром (диска) до 30 дюймов и массой до 300 килограмм. Следует выбирать модели с пневматическим приводом, иметь в наличии гидравлические домкраты и другое крупнотоннажное оборудование.

Перечень оборудование для шиномонтажа грузовых автомобилей необходимо дополнить специализированной клетью для подкачки колес . Также, в мастерской должен быть мощный компрессор и подкатной вулканизатор.

Территория – самый главный параметр, отличающий мастерскую грузового шиномонтажа от обычного. К станции должен быть обеспечен свободный подъезд и стоянка длинномеров и другой габаритной техники.

Какое оборудование нужно для шиномонтажа?

Выбирать шиномонтажное оборудование следует, руководствуясь 4 факторами:

  1. Целевая аудитория. Логично предположить, что если шиномонтаж открывается на обочине трассы, то часть клиентуры будут владельцы грузовых автомобилей. Соответственно, оборудование должно подбираться с учетом большого размера колес, а сам шиномонтаж необходимо оснащать пневматическими домкратами. Аналогичным образом, если автосервис расположен в крупном городе, необходимо иметь полный комплект расходников и инструментов для работы  с низкопрофильными колесами.
  2. Цена оборудования. Шиномонтажное оборудование может существенно отличаться по цене, в зависимости от фирмы-производителя и дополнительных опций. Иногда можно пожертвовать избыточной функциональностью в угоду экономии, либо напротив – вложив больше средств, расширить перечень предоставляемых услуг.
  3. В регионах, где существует сезонный спад спроса на услуги шиномонтажа, нивелировать его можно за счет расширенного перечня услуг. Это может быть проточка и восстановление автомобильных или тормозных дисков или накачка шин азотом.
  4. Автоматическое или ручное оборудование. Второе – гораздо дешевле по цене, но обеспечивает малую скорость работы, а в некоторых случаях требует наличия дополнительного персонала. Автоматическая модель того же шиномонтажного станка, оборудованная «третьей рукой», позволяет одному мастеру быстро, качественно и безопасно выполнять весь перечень необходимых работ.

Хотите расширить бизнес и увеличить прибыль? Узнайте, какое оборудование для производства брусчатки следует закупить и как запустить производство.

Как изготавливают клееный брус? Подробности тут.

Производство кирпича — прибыльное дело. С чего начать собственный бизнес? Узнаете на http://buisiness-oborudovanie.com/dlya-blokov/oborudovanie-dlya-proizvodstva-kirpicha/.

Самым качественным является итальянское оборудование для шиномонтажа. Перечислим несколько наиболее популярных моделей:

Ravaglioli KPh470.42K – ассиметричный подъемник для легковых автомобилей массой до 4 т. Высота подъема – 2м. Электромеханическая система привода, наличие блокировки при отключении питания или разрыва тросов.

Шиномонтажный стенд Monty 3850 – позволяет работать с колесами, диаметром обода до 30 дюймов (в том числе, с замковым кольцом или монтажным ручьем). Имеет гидропривод с бесступенчатой фиксацией колеса зажимным устройством с дистанционным управлением. Потребляемая мощность станка – 3,5 кВт.

Балансировочный стенд СБМП – 3D – 60 (SivikGalaxy) – полностью автоматический агрегат для балансировки колес. Двигатель станка мощностью 350 Вт (220В). Возможна работа с колесами диаметром до 35 дюймов и массой до 70 кг.

Вулканизатор подкатной «Эльф» — позволяет работать с колесами грузовых авто, внешним диаметром до 1700 мм. Потребляемая мощность вулканизатора – 1,2 кВт/час. Малые габариты и вес позволяют оперативно выполнять работы в стесненных условиях.

Грамотный подбор шиномонтажного оборудования, знание и эксплуатация всех его функциональных возможностей позволит минимизировать первоначальные инвестиции в малый бизнес и обеспечит максимальную скорость окупаемости шиномонтажа.

Видео про оборудование для мобильного шиномонтажа

buisiness-oborudovanie.com
