Расположение передач: Как ездить на «механике»?

Содержание

Как ездить на «механике»?


Как вы знаете, автомобили с механической трансмиссией обычно гораздо дешевле, чем автомобили с автоматическими трансмиссиями. Но кроме экономии на старте и в эксплуатации эта коробка может открыть для вас другие грани вождения автомобиля.

Безусловно, большинство знаковых спортивных автомобилей, как новых, так и легендарных, по-прежнему оснащаются и механикой в том числе. Но даже в случае автомобиля с минимальной мощностью наличие механики может существенно сократить ваш бюджет на обслуживание и эксплуатацию железного коня.

Давайте пройдёмся по некоторым фактам!

Передачи и что это такое

Механика требует от водителя самостоятельно переключать передачи в автомобиле, и, для понимания самого механизма, мы попробуем рассказать о нём вкратце:

-Сцепление

Механизм коробки, который, при нажатии на соответствующую педаль, позволяет вам переключать передачи в произвольном порядке в любое время.

Главное, до конца выжимать и отпускать педаль в моменты переключения.

-Нейтраль

При постановке коробки в эту передачу, кстати, никак не обозначенную, крутящий момент никуда не передаётся, и, соответственно, автомобиль не двигается. Если автомобиль стоит «на нейтралке», вы можете включить любую передачу, в том числе и заднюю.

Самой популярной передачей для автомобилей, оснащённых механикой и эксплуатирующихся в городских условиях, является, безусловно, вторая. Именно на ней вы будете «толкаться» в пробках, спускаться с горок и держать разрешённую скорость на городских улочках. Да, есть ещё и первая, но, увы, она предназначена только для начала движения по причине своей краткости.

-Задний ход

Задняя передача обладает достаточно большим диапазоном работы, и некоторые автомобилисты утверждают, что даже разгоняться на ней можно очень быстро. Но обычно задние передачи не любят непрерывной эксплуатации, ведь это может привести к поломкам механизма коробки в целом.

Педаль газа, кстати, в условиях механической коробки позволяет на максимум использовать каждую передачу. Можно много говорить о том, что именно на механике вы будете чувствовать каждую передачу, скорость в целом и лучше контролировать машину, но каждый останется при своём мнении, а у нас на сегодня другая цель.

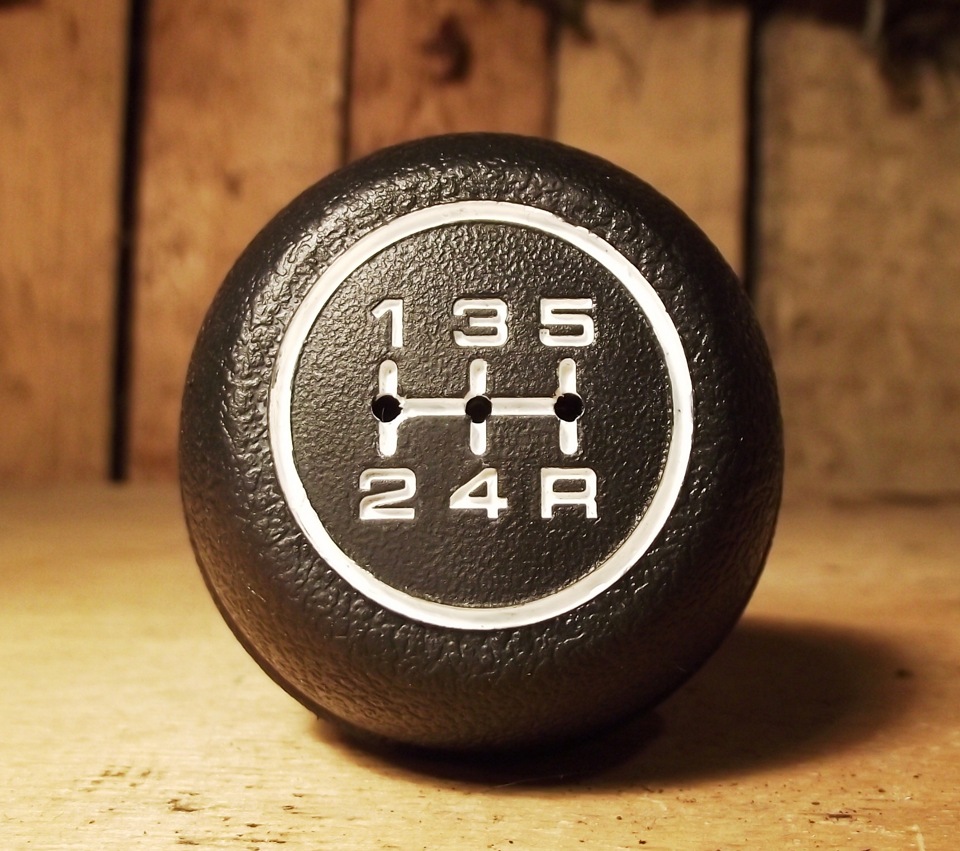

Расположение передач

Самым лучшим способом ускорить своё знакомство с механикой в вашем автомобиле – запомнить порядок движения рычага КПП. Да, на большинстве рычагов нанесена соответствующая маркировка, но она может быть вытерта, да и в движении смотреть не всегда будет получаться. Попробуйте посидеть полчаса без движения, работая лишь рычагом. Да, проверьте как включается задняя передача и не забывайте про педаль сцепления, иначе каждое переключение будет сопровождаться скрежетом или хрустом. Это плохо, и, в дальнейшем, будет стоить определённых денег. Кстати, про переключение: если вы начинающий водитель, попросите опытного товарища прокатить вас на вашем автомобиле и обратите внимание на процесс переключения, скорость, на которой он будет переключаться.

На самом деле, даже если вы запомните с первого раза что и как включается, в голове будет крутиться мысль: «А правильно ли я сделал?». Расслабьтесь – она улетучится из вашей головы с опытом, и со временем вы перестанете обращать на это хоть какой-то процент внимания.

Подбор передачи

Если вы пропустили курс лекций в автошколе, ну или вам про это не рассказывали, ссылаясь на то, что все равно вы купите автомат, давайте пробежимся по этому моменту. Поначалу тут работают всего 2 правила, которые нужно помнить.

Если автомобиль отказывается разгоняться, а обороты двигателя ниже некуда, и автомобиль практически хочет заглохнуть – вы включили слишком высокую передачу. Например – третью вместо первой. Переключитесь ниже.
Если же ситуация обратная, и двигатель буквально кричит – повысьте передачу. И коробку разгрузите, и двигателю отдохнуть дадите.


Если же вы более опытный водитель, и можете переключать глаза от дороги на приборы (а, поверьте, есть и такие товарищи, которым сложно это делать), то смотрите на тахометр.

Как только двигатель выходит на 3000 оборотов – переключаемся выше. И наоборот: падаем к тысяче – переключаемся ниже. Ориентироваться по скорости может быть бесполезно, потому как у каждого автомобиля своя скорость переключения. Кому-то достаточно переключаться каждые 25 км/ч, а у кого-то и первая может на 60 заканчиваться. Лучше по-старинке.

Запуск

Ну что, про теорию почитали, пора и движение начинать. Лучше всего проверить нейтральную передачу, пошатав рычаг вправо и влево. Убедились? Сцепление в пол и запускаем. Да, это работает даже если автомобиль у вас без ключа. Только с нажатой педалью. А почему? Да потому, что даже если вы оставили автомобиль на передаче и забыли об этом, педаль сцепления спасёт вас от начала движения. Автомобиль запустится, но как только вы педаль отпустите – или поедет или заглохнет. Кстати, зимой лучше подержать педаль после запуска примерно минуту, так масло в коробке быстрее прогреется.

Снова сцепление

Как мы говорили раньше, сцепление – это ваш ассистент при переключении передач, спаситель при запуске двигателя и прочее.

Однако помните о том, что с педалью работает только левая нога. Больше эта нога никуда не тянется.

Кстати, я бы не советовал держать сцепление нажатым на светофорах или в пробках. Лучше первое время связка «нейтралка+ручник», потому что педаль действительно тугая, и, в первое время, это может привести к обидному ДТП.

Координация движений

Теперь, поскольку вы уже примерно понимаете как нужно действовать и готовы приоткрыть дверь в мир драйва, ускорений и прочих рекламных слоганов, приземляемся обратно и вспоминаем про координацию и слаженность.

Необходимо ещё раз (да, вы в автошколе прекрасно слышали и выполняли это) прогнать в памяти порядок действий при переключении передач. Выжмите педаль сцепления до конца. Переключите ручку скоростей на первую скорость. Начинайте медленно отпускать педаль сцепления, одновременно с этим плавно и медленно нажимая педаль газа. Нажав педаль сцепления где-то до середины, вы почувствуете, что крутящий момент начал полностью передаваться на колеса.

Отпустив плавно педаль сцепления до конца, разгоняйтесь до 25 км/ч. Далее необходимо перейти на вторую передачу. Для этого опять выжмите сцепление до конца и переключите скорость на вторую передачу, после чего плавно, опуская педаль сцепления, медленно прибавляйте газ. Лучше тренировать это почаще, ведь при въезде в горку неправильная работа педалями может привести к откату вашего автомобиля назад, и тогда вы станете сюрпризом для другого автомобилиста. Ну или запаникуете и бросите сцепление. Тогда ваш конь может «укусить» уже впередистоящего. Согласитесь, мало приятного.

Торможение коробкой

Иногда такое понятие называется дауншифтингом и помогает оно не только замедлить автомобиль, но и позволяет вам включить именно ту скорость, которая действительна необходима. Это понятие помогает вам в плохую скользкую погоду, как в летнее время, так и в зимнее, не прибегать к торможению с помощью педали тормоза, в случае, если необходимо снизить скорость, что делает более безопасным передвижение на автомобиле в отличие от машины, оборудованной автоматической трансмиссией.

С точки зрения механики выглядит он так, что торможение, помимо нажатия педали тормоза, осуществляется ещё и переключением передач вниз. Правая нога работает только с педалью тормоза, а левая только со сцеплением, плавно отпуская педаль во избежание резкой передачи крутящего момента.

На самом деле, это только на словах страшно и непонятно. Стоит к этому привыкнуть, и любой автомобиль от архаичного грузовичка до современного спорткара станет вам доступен.

Да, в некоторых моментах механика несколько снижает комфорт вождения, но за это вы будете вознаграждены гораздо большим контролем над автомобилем, повышенной мощностью, лучшей топливной экономичностью, низкой стоимостью обслуживания и недорогим ремонтом (по сравнению с АКПП), ценным жизненным мастерством вождения, которое позволит вам управлять практически любым транспортным средством в мире.


Как правильно переключаться на первую передачу и как быстро ускориться на машине

Объяснение, почему сложно переключаться на первую передачу и как делать перегазовку.

Не смотря что это крайне редкий выбор передачи при движении на автомобиле, существуют все-же ситуации при которых имеется необходимость перехода на первую скорость (передачу), которая предпочтительнее для более быстрого разгона в момент движения автомобиля, хотя такое переключение будет связано с определенными дополнительными сложностями.



Переключение передач может стать автомобильным искусством для водителей после прохождения практики и полного понимания ими того, какие именно действия формируют ровные переходы между передачами, оборотами двигателя и разными скоростями вращения валов в КПП. И не смотря на то, что первая передача по своей природе спроектирована исключительно только для того, чтобы сдвинуть автомобиль с места, то шпильки и очень крутые повороты помноженные на крутизну подъема могут потребовать от водителя перейти на передачу с более высоким коэффициентом крутящего момента, а именно, на первую скорость коробки передач.



Если вы уважаемые друзья (автомобилисты) пробовали раньше переключаться на первую передачу (скорость) таким образом, возможно вы заметили для себя, на сколько трудно бывает «воткнуть» первую передачу на скорости, вплоть до того самого лязга под капотом машины и даже при полном выжиме сцепления. Сразу вас успокоим, с вашим любимцем автомобилем все в порядке, коробка не сломалась, синхронизаторы не рассыпались. Все очень просто, нужно знать и владеть особой техникой переключения на самую низкую скорость (передачу).



В обычной жизни данная ситуация с переходом на 1-передачу происходит именно в том случае, когда автолюбитель, при подъезде к светофору фактически просто остановил свой автомобиль на красный свет и здесь внезапно для него загорается зеленый сигнал светофора, когда машине необходимо быстро тронуться с места. Вторая передача коробки будет долго вытягивать автомобиль почти-что с места, тогда всеми правдами и неправдами вам нужно будет тут-же включать первую пониженную скорость (передачу), вот здесь и в зтот самый момент вам как-раз и помогут те знания, которые мы хотим вам предоставить сегодня в данной статье.



Технически сама проблема заключается в следующем, что разница в соотношениях между второй и первой передачами достаточно (слишком) большая. Поэтому далеко не всегда синхронизаторам удается удачно справится с данной задачей для восполнения этого самого пробела. Синхронизирующим устройствам на первой передаче приходится трудиться намного сильнее, чем на остальных передачах, что может безусловно привести к их досрочному выходу из строя и к непременному снижению ресурса самой коробки передач.



По сути, сами действия синхронизаторов можно сравнить с небольшим сцеплением, которое установлено на выходном валу между шестернями замедления или увеличения относительно скорости передач, которые выполняют действия (работу) легкого зацепления зубьев в передаче. Поэтому получается следующее, когда происходит попытка переключения на первую передачу, то в этот самый момент относительная скорость между выходным валом и входным валом будет чрезмерно высокой (большой), по сравнению с другими различными и менее относительными скоростями (передачами).



Для примера можно взять трансмиссию автомобиля Honda Civic 2016 года. Соотношение для первой передачи в этой коробке составляет 3,6:1 что означает, на каждые 3,6 полных оборота коленвала шестерня делает всего один оборот. 2-я передача имеет соотношение 2,1:1, соотношение 3-й передачи составляет 1,4:1, 4-я передача с соотношением 1:1 прямая передача, у 5-ой передачи соотношение равно 0,8:1, и последняя 6-я передача имеет соотношение 0,7:1.





Как вы видите друзья, разница в передаточном числе зубьев шестеренок становится все меньше и меньше с их переходом на более повышенные передачи, что в свою очередь облегчает задачу синхронизаторов сопоставлять скорости вращения шестеренок.



Впрочем схожие и похожие проблемы могут возникать не только при переключении со второй на первую передачу.



Например, вам нужно совершить обгон транспортного средства, а до сплошной линии остается недостаточное расстояние. Вы двигаетесь на четвертой передаче и уже начали обходить обгоняемый автомобиль. Вам необходимо быстро ускориться. Единственным логичным способом в данной ситуации для вас станет переход на пониженную передачу.





А третья? Навряд ли, автомобилю необходимо более интенсивное ускорение. Опытный водитель сопоставив в этот момент скорость движения и обороты двигателя может моментально прийти к выводу, что необходимо включить вторую скорость. Ок. Но есть одно "но", сделать это без четкого осознания выполняемых водителем действий будет очень и очень сложно и что крайне вредно будет для самой коробки. Поэтому  друзья запомните, существуют определенные и правильные решения для безопасного совершения действий обгона транспорта.



Их (действия) можно разделить на две основные группы: двойной выжим сцепления и перегазовка.



Они позволяют сравнять скорости вращения коленчатого вала и уменьшить нагрузку на синхронизаторы на передаче, чем поспособствуют плавному переключению. *



*Не смотря на действенность данных методов мы все-же не рекомендуем регулярное их применение, особенно в те моменты, когда вы переходите на первую передачу, так как максимально снизить ударные нагрузки все-равно не получится и трансмиссия по-прежнему будет получать дополнительный стресс.



Двойной выжим сцепления



Подробнее об этой технике переключения вы можете ознакомиться в нашей статье: - "Схема переключения передачи с двойным выжимом сцепления, зачем ее использовать, как она работает и как ее применить в повседневной ситуации?" Здесь же (в этой статье) мы изложим и расскажем вам об основных постулатах техники переключения передач.



Резюмируя сам процесс переключения на пониженную передачу с четвертой на третью скорость:

  1. 1. Нажимаем на педаль сцепления.
  2. 2. Переводим рычаг переключения в нейтральное положение.
  3. 3. Отпускаем сцепление.
  4. 4. Нажимаем на дроссель.
  5. 5. Жмем на педаль сцепления еще раз.
  6. 6. Переключаем на третью передачу.
  7. 7. Отпускаем педаль сцепления.

Смотрите также: Вот что нужно делать, если в вашей машине застряла педаль газа



На бумажной схеме все выглядит не так просто, но при определённой практике (безусловно практиковаться нужно на закрытой от движения площадке и желательно под надзором инструктора или более опытного водителя) ее можно освоить в достаточно небольшой промежуток времени и успешно применять в реальных житейских ситуациях.



Перегазовка

Здесь смысл самой перегазовки с технической точки зрения остается тем же, вам требуется сравнять скорости вращения валов, коленвала и выходного вала КПП. Для примера:

  1. 1. Едем на четвертой передаче.
  2. 2. Отпускаем педаль акселератора (газа).
  3. 3. Выжимаем сцепление и переключаемся на вторую передачу.
  4. 4. Сцепление держим нажатым, далее нажимаем на педаль газа повышая тем самым обороты двигателя.

Здесь стоит обратить внимание на следующее, что в зависимости от того же мотора (бензиновый или дизельный), от объема, мощности и веса поршней а также и от других совокупных факторов, скорость увеличения оборотов будет разной. Где-то требуется нажать на газ значительно меньше 1 секунды, где-то подержать педаль газа (акселератора) чуть подольше.

  1. 5. Подняв обороты двигателя примерно на четверть или на треть (опять же здесь все зависит от многих факторов, потребуются практические занятия для понимания оптимального повышения оборотов) и не выходя в красную зону тахометра, быстро и плавно отпускаем педаль сцепления.

Смотрите также: Как ездить на механике: Десять простых шагов



Двигателю автомобиля мгновенно станет намного легче крутить трансмиссию и автомобиль получит необходимое ускорение. Все просто, ничего сверхъестественного.

Вот такие дела дорогие наши автолюбители. Теперь вы надеемся поняли, как это нужно делать, осталось теперь последнее, усвоить все на практике. Удачи Вам!

Как ездить на механике — как водить машину на механике ✪

Содержание статьи:

Автомобиль сегодня доступный каждому человеку и это давно уже не роскошь. А вот использование машины это уже другой вопрос. Как ездить на механике рассмотрим в сегодняшней статье и подробно высветим все моменты. Приобрести автомобиль не составит труда, на каждый кошелек есть свой товар. Но далеко не каждому хватает терпения разобраться во всех тонкостях вождения автомобиля на механической коробке передач. Для этого мы  собрали подробную информацию о том, как водить на механике, чтобы не оставалось вопросов у новоиспеченных владельцев машин.

Как правило, управление транспортным средством с механической трансмиссией представляет серьезную трудность для новичков. В это же время профессиональные водители зачастую не хотят управлять автомобилем с АКПП, ведь именно правильная езда на механике – это залог полного контроля над машиной.


Читайте почему троит двигатель


Некоторые начинающие водители уверены, что научиться ездить на автомобиле с механической коробкой передач просто нереально. Однако это все чистейший воды миф. Многие опытные водители считают, что «автомат» вещь не приемлемая, и они никогда не променяют на него свою старую добрую «механику». Как ездить на механике — основа водительского мастерства.


Чтобы облегчить езду на автомобиле с МКПП, для начала необходимо разобраться, как правильно с ней взаимодействовать


В первую очередь рассмотрим преимущества механической коробки передач:

  1. небольшой вес,
  2. доступная стоимость,
  3. долгий срок службы,
  4. не нуждается в охлаждении,
  5. экономный расход топлива,
  6. дешевый ремонт и обслуживание,
  7. дает полный контроль над машиной,
  8. для буксировки не нужен эвакуатор,
  9. безопасная езда в сложных погодных условиях.

Если вы научитесь ездить на механике, вас ничто не застанет врасплох. Человек, который понимает, как ездить на автомобиле с механической трансмиссией, с легкостью сядет за руль машины с «автоматом», но не наоборот.



Как правильно ездать на механике — азы для всех


Постарайтесь найти спокойное и свободное от других машин место. Лучше будет, если дорога или площадка будет без уклонов, это сделает ваши первые шаги в освоении механической коробки передач легче. Для того, чтобы лучше слышать звук мотора, вы можете опустить стекла. Это поможет вам лучше чувствовать мотор и время переключения передач. Поправьте зеркала заднего вида так, чтобы вам было удобно в них смотреть.


Не забудьте пристегнуться!


Уроки вождения на механике начинаются с подготовки водительского места. Нужно настроить боковые зеркала, зеркало заднего вида, отрегулировать высоту водительского кресла под свой рост, пристегнуть ремень безопасности. В теплое время года можно открыть окно: так вы будете слышать работу мотора и быстрее научитесь чувствовать автомобиль. Далее нужно ознакомиться с педалями.

Педали


Людям, которые впервые садятся в автомобиль с механической коробкой, трудно привыкнуть к тому, что теперь надо пользоваться ещё и левой ногой. Ведь в машинах с «автоматом» задействована лишь правая нога. Левая нога будет нажимать педаль сцепления, а правая нога – отвечать за тормоз и газ. Слева находится педаль сцепления, посередине – тормоз, справа – педаль газа. Сцепление служит для переключения скоростей. Его выжимают быстрым нажатием и плавно отпускают.


Подробно про то, что такое типтроник


Тормоз нужен для снижения скорости и торможения. Ее нажимают только правой ногой. Чем сильнее нажать на тормоз, тем быстрее снизится скорость. Педаль газа регулирует подачу топливной смеси в цилиндры. Чем сильнее нажатие, тем выше скорость машины.

Переключение механической коробки передач

Чтобы правильно переключать передачи во время езды, необходимо попадать в нужный интервал скоростей. :

  • интервал работы первой передачи — от 0 до 20 км/час,
  • второй — от 20 до 40 км/час,
  • третьей — от 40 до 60 км/час,
  • четвертой — от 60 до 90 км/час
  • пятой — более 90 км/час.

Переключение передач механики осуществляется следующим образом. Когда обороты двигателя достигают отметки в 3000-4000, должна включаться вторая скорость. Для этого отпускается педаль газа и одновременно выжимается педаль сцепления.

На первых порах это может быть очень сложно, но со временем это будет происходить на «автомате». Пока машина будет двигаться накатом (сцепление выжато до упора), рычаг коробки передач необходимо перевести в положение второй скорости. После этого педаль сцепления плавно отпускается и нажимается педаль газа. Стоит подчеркнуть, что у каждой машины имеется свой оптимальный момент переключения передачи. Он напрямую зависит как от настройки механики, так и от мощности силовой установки.

Важно знать как развоздушить газовый редуктор в случае поломки, о чем читайте в нашем обзоре

Механика может облегчить работу тормозному комплексу и улучшить устойчивость автомобиля с задним приводом на гололеде позволит торможение двигателем. Для этого необходимо отпустить педаль газа и после понижения оборотов силовой установки выжать до упора сцепление и быстро переключить на пониженную передачу.

Двухвальные коробки передач — Энциклопедия журнала "За рулем"

Двухвальные коробки передач применяются в переднеприводных и заднеприводных (с задним расположением двигателя) автомобилях. Конструктивно их совмещают в одном блоке с двигателем, сцеплением, главной передачей и дифференциалом.
Поперечное расположение коробки передач позволяет применять главную передачу с цилиндрическими шестернями. При продольной компоновке применяется главная передача с коническими или гипоидными шестернями; последняя является более сложной в изготовлении и регулировке.
Основные достоинства двухвальных коробок передач:
—простота конструкции;
—малая масса;
—высокий КПД на промежуточных передачах (при передаче крутящего момента участвует только одна пара шестерен).
В то же время в двухвальной коробке передач нет прямой передачи (когда в передаче крутящего момента не участвуют шестерни) и максимальный КПД на высшей передаче ниже, чем на прямой передаче трехвальной коробки.
Максимальное передаточное число одной зубчатой пары коробки передач не должно превышать некоторого предела, близкого к 4, превышение которого приводит к увеличению габаритов и повышению уровня шума. Это ограничивает область применения двухвальных коробок передач только легковыми автомобилями малого класса.
Если двигатели с такими коробками устанавливаются поперечно в передней части автомобиля, то для конструкторов двухвальных коробок передач увеличение числа передач, а, следовательно, и числа пар шестерен, представляет определенные трудности. Продольная коробка передач может быть легко увеличена по длине для размещения дополнительных передач. Поперечно расположенный двигатель и коробка передач имеют ограничение по ширине, определяющееся расстоянием между колесными арками автомобиля.

Пятиступенчатая двухвальная коробка передач легкового автомобиля с поперечным расположением двигателя:
1 — задняя крышка картера коробки передач;
2 — ведущая шестерня V передачи;
3 — шариковый подшипник первичного вала;
4 — ведущая шестерня IV передачи первичного вала;
5 — первичный вал;
6 — ведущая шестерня III передачи первичного вала;
7 — картер коробки передач;
8 — ведущая шестерня II передачи первичного вала;
9 — шестерня заднего хода;
10 — промежуточная шестерня заднего хода;
11 — ведущая шестерня I п

Схема переключения передач МТЗ 82 opex.ru

Array
(
    [DATE_ACTIVE_FROM] => 26.09.2019 10:29:00
    [~DATE_ACTIVE_FROM] => 26.09.2019 10:29:00
    [ID] => 508539753
    [~ID] => 508539753
    [NAME] => Схема переключения передач МТЗ 82
    [~NAME] => Схема переключения передач МТЗ 82
    [IBLOCK_ID] => 33
    [~IBLOCK_ID] => 33
    [IBLOCK_SECTION_ID] =>
    [~IBLOCK_SECTION_ID] =>
    [DETAIL_TEXT] =>

МТЗ-80/82 «Беларусь» является одним из самых массовых тракторов в бывшем СССР. Данная машина выпускалась в Минске, а также на ряде других заводов СССР с 1974 года и продолжает выпускаться до сегодняшнего дня.

Изначально трактор разрабатывался как лёгкая сельскохозяйственная машина. Однако в нашей стране он получил на много более широкое применение. На базе МТЗ-80/82 делалась разнообразная строительная техника, такая как бульдозеры и экскаваторы, которая стала не менее известна, чем сельскохозяйственная.

Поэтому информация о работе и обслуживании этого трактора будет интересна самой широкой публике. В статье ниже будет подробно рассмотрена коробка передач МТЗ 82, её возможности, а также порядок переключения скоростей МТЗ 82.

МТЗ-82: схема переключения передач, порядок переключения режимов

Схема переключения скоростей у тракторов МТЗ-80/82 «Беларусь» существенно отличается от таковой на автомобилях, поэтому стоит о ней рассказать подробней.

КПП МТЗ 82 рассчитана на 11 скоростей, вместе с нейтральной передачей их 12. Что любопытно, все эти скорости включаются одним рычагом.

О том, где какая передача, можно узнать на картинке ниже:

Схема включения передач на тракторах МТЗ-80/82 «Беларусь»

На схеме римскими цифрами обозначены режимы:

  • I – понижающий;
  • II – повышающий.

Первое что нужно сделать, это включить режим, которым вы планируете двигаться. Он включается в крайнем левом положении. При этом обращаю внимание, что положение ручки при включении режима отличается от её положения при включении скорости. При включении режима ход ручки КПП намного больше.

Включение режима происходит следующим образом. Сцепление выжимается до отказа (у трактора оно находится там же где и у автомобиля, это крайняя левая педаль), после чего включается нужный вам режим.

После того как режим включен, возвращаете ручку в нейтральное положение и можно включать скорости. При включении понижающего режима, вам доступны скорости 1, 3, 5, 4, а также пониженная передача назад.

Если же вам нужно перейти в повышающий режим, то для этого сначала его нужно включить, переведя ручку влево вверх. После этого вы её возвращаете в нейтральное положение и вам доступны повышающие режимы. То есть 2, 6, 8, 7 скорости и повышенная назад.

Девятая передача прямая, она включается при всех режимах КПП, то есть при пониженном и при повышенном.

Тем, кому из текста непонятно как правильно пользоваться КПП на тракторах Беларусь предлагаю все, что описано выше посмотреть на видео:

Обращаю внимание читателей, что коробка передач МТЗ-80/82 несинхронизированная, а значит, все манипуляции с ней нужно делать через двойной выжим сцепления. Как это делается?

Если трактор движется, на какой-либо передаче, то при первом выжиме сцепления вы включаете нейтральный режим. Тогда вы полностью отпускаете сцепление после чего жмёте его ещё один раз для того, чтобы включить нужную вам скорость. Это и есть двойной выжим сцепления.

Обращаю внимание, что КПП МТЗ-80/82 довольно сложный механизм, движок МТЗ-80 имеет достаточно большой момент, чтобы срезать зубцы на шестернях, а также раскрошить их. Поэтому нужно добиваться включения передач без рыков и иного шума. Это позволит сохранять коробку в работоспособном состоянии долгое время.

Устройство коробки передач МТЗ-80 и МТЗ-82

КПП МТЗ-80/82 представляет собой чугунный картер, в котором расположено 4 вала, на которые надеты шестерёнки. Главными валами являются первичный и вторичный, которые расположены один над другим. При формировании крутящего момента им помогают два других вала — промежуточный и дополнительный.

Все валы КПП опираются на подшипники, расположенные в стенках корпуса коробки, а также в центральной перегородке.

Сам картер КПП заполнен трансмиссионным маслом, которое обеспечивает смазку трущихся поверхностей. Для того, чтобы масло ни покидало картер коробки, на оконечностях валов присутствуют сальники.

Фото КПП МТЗ-80/82

Первичный вал

Первичный вал является одной из самых важных деталей КПП. Именно на него, через сцепление попадает крутящий момент из двигателя в КПП. Одна сторона первичного вала взаимодействует с корзиной сцепления. Другая сторона передаёт крутящий момент муфте вторичного вала.

Первичный вал в коробке опирается на два подшипника и на нём надеты шестерни, которые отвечают за включение 3-й, 4-й, а также 5-й скоростей трактора.

Ещё одной важной функцией первичного вала является передача вращения ходоуменьшителю. С ним он связан посредством зубчатой передачи.

Порядок работы КПП МТЗ-80 и МТЗ-82

На рисунке выше показана схема коробки передач МТЗ-80/82. Она потребуется для понимания порядка работы КПП.

Крутящий момент от двигателя, через сцепление, передаётся к первичному валу, который обозначен цифрой 1. На валу находятся две шестерни (цифры 3 и 4). Эти шестерни могут передвигаться вдоль вала, именно они отвечают за 5, 4, 7, 8 скорости. Порядок включения этих скоростей можно также увидеть на рисунке.

Кроме этого, шестерня 4 при зацеплении с шестерней 5, включает 9 передачу.

Промежуточный вал, обозначенный цифрой 14, отвечает за передачу крутящего момента к вторичному валу КПП, обозначенному цифрой 7.

Подвижные шестерни у этого вала обозначены цифрой 18. Именно блок этих шестерёнок, при передвижении по валу вперёд, отвечает за 1, 3, 4, 5, а также за 1 заднюю скорости. Если же этот блок передвигается назад, то он отвечает за включение 2, 6, 7, 8 и 2 задней передач.

Дополнительный вал, обозначенный цифрой 27, участвует в формировании крутящего момента 1 и 2 передачи вперёд, а также обоих скоростей заднего хода.

Вторичный вал (цифра 7) передает крутящий момент непосредственно на ведущие колёса. Все передачи идут через промежуточный или дополнительный валы и только в прямой 9-й скорости участвуют 2 вала: первичный (1) и вторичный (7).

Конструкция реверс-редуктора МТЗ-80 и МТЗ-82

Между корпусом сцепления и КПП располагается реверс-редуктор. Этот узел отвечает за быстрое изменение направления движения с переднего на задний.

Реверс-редуктор состоит из двух узлов: блока валов и шестеренок, а также узла управления редуктором. Чертёж реверс-редуктора можно увидеть на рисунке ниже:

Цифрами на рисунке обозначены:

  1. крышка реверс-редуктора;
  2. синхронизатор;
  3. рычажок;
  4. валик с вилкой;
  5. шарик фиксатора;
  6. стакан;
  7. втулка;
  8. первичный вал КП;
  9. ведомая шестерня;
  10. коробка передач;
  11. гнездо переднее;
  12. корпус сцепления;
  13. промежуточная шестерня;
  14. ось сателлита;
  15. штифт;
  16. сателлит;
  17. шарикоподшипник;
  18. силовой вал;
  19. ведущая шестерня;
  20. крышка;
  21. механизм параллелограмма;
  22. рычаг управления реверс-редуктором.

Техническое обслуживание коробки передач МТЗ-82

В отличие от механических КПП автомобилей, коробки передач тракторов приходиться обслуживать. Обслуживание КПП тракторов МТЗ-80/82 заключается в контроле уровня смазки, своевременной её замене, а также контроле уровня затяжки всех болтовых соединений узла.

Масло в коробке передач МТЗ-80/83 нужно менять при ТО-3, которое проводится каждые 960 часов работы трактора.

На правой стенке коробки передач присутствует контрольная пробка, в нормальных условиях масло должно быть чуть ниже этого отверстия, если же масло существенно ниже этой контрольной точки, то его нужно долить. Стоит помнить, что для проверки уровня масла нужно поместить трактор на горизонтальную поверхность.

Как уже писалось выше, масло в КПП меняется при ТО-3. При этом в коробку передач можно заливать следующие виды масел:

  • ТЭ-15-ЭФО;
  • Тап-15В;
  • Моторное автомобильное масло М12Г1.

Замену масла в КПП МТЗ-80/82 производят сразу же после окончания работы трактора, ещё до того, как масло в коробке остынет. Именно при этих условиях можно добиться полного слива масла из картера КПП.

Ещё одним важным аспектом контроля технического состояния КПП является контроль осевого зазора в подшипниках вторичного вала. По условиям эксплуатации допускается зазор 0,3 мм.

Признаками превышения зазора являются посторонние шумы и стуки в коробке передач. Для того, чтобы устранить эти признаки нужно произвести регулировку зазора.

[~DETAIL_TEXT] =>

МТЗ-80/82 «Беларусь» является одним из самых массовых тракторов в бывшем СССР. Данная машина выпускалась в Минске, а также на ряде других заводов СССР с 1974 года и продолжает выпускаться до сегодняшнего дня.

Изначально трактор разрабатывался как лёгкая сельскохозяйственная машина. Однако в нашей стране он получил на много более широкое применение. На базе МТЗ-80/82 делалась разнообразная строительная техника, такая как бульдозеры и экскаваторы, которая стала не менее известна, чем сельскохозяйственная.

Поэтому информация о работе и обслуживании этого трактора будет интересна самой широкой публике. В статье ниже будет подробно рассмотрена коробка передач МТЗ 82, её возможности, а также порядок переключения скоростей МТЗ 82.

МТЗ-

виды, из чего состоит, общее устройство, для чего нужна

Трансмиссия служит для передачи крутящего момента от коленчатого вала двигателя на ведущие колеса, а также для изменения величины крутящего момента и его направления.

Трансмиссия автомобиля это комплекс механизмов, назначение которых — передача крутящего момента от двигателя к ведущим колёсам. Это заставляет колёса вращаться, благодаря чему авто начинает своё движение.

Кроме этого, этот важный механизм может распределять крутящий момент между всеми колёсами, а также менять направление вращения и величину. В этом помогают различные детали и механизмы, без которых бы никак не получилось нормально эксплуатировать автомобиль. Например, это такие агрегаты трансмиссии, как главная передача, автоматическая и механическая коробка передач (КПП), сцепление, дифференциал.

Стрелецкий Игорь Павлович

Диагност , стаж работы 15 лет

Задать вопрос

Устройство трансмиссии эволюционировало постепенно. Поначалу упор делался на комфорт и управляемость транспортного средства, а потом стали увеличивать срок работы самой машины за счёт улучшения эффективности трансмиссии.

В статье простым языком расскажу, что такое трансмиссия, за что отвечает, какие основные составные части, как работает, классификация по типу привода и принципу действия, какие бывают поломки и как их выявить. Обещаю, будет интересно!

Что это такое в машине?

Что такое трансмиссия автомобиля простыми словами? Скажу кратко — это определённые сборочные механизмы, которые соединены в единое целое для того, чтобы осуществить передачу «потока» энергии от его источника к колёсам автомобиля. Если бы не было этой конструкции, то было бы невозможна мгновенное срабатывание тормозной системы, езда задним ходом и управление в потоке машин.

Этот термин в переводе с латинского звучит так: «transmissio». Это слово дословно переводится как передача или пересылка. Проектированием деталей в трансмиссии занимаются только лучшие автоинженеры.

Где находится эта конструкция? Под днищем автомобиля, он берёт начало от коробки передач, а заканчивается в области задних колёс.

Фото ттрансмиссии

Каким требованиям должна соответствовать трансмиссия?

  • Надёжность и безопасность.
  • Лёгкость рулевого управления, особенно при прохождении поворотов.
  • Максимально возможный показатель передачи мощности.
  • Минимальный вес всех составных деталей.
  • Низкий уровень шума во время работы.
  • Высокий КПД.

Чем правильней и эффективней будут работать составные части трансмиссии, тем выше безопасность водителя, меньше расход топлива и износ трущихся деталей. Разумеется, это непосредственно влияет на те характеристики, которые указаны в техническом паспорте и гарантированы производителем.

Ещё существует такое понятие, как коэффициент полезного действия трансмиссии (КПД). Он рассчитывается как произведение КПД механизмов, включённых в её состав. Это эффективная характеристика, обозначающая отношение полезной энергии к затраченной. Проще говоря, если КПД будет низким, то это значит, что сил затрачено много, а результата нет. КПД трансмиссии современных автомобилей варьируется от 0,82 до 0,94.

Этот параметр трансмиссии непостоянен в течение всего срока работы машины. При эксплуатации нового автомобиля механизмы притираются друг к другу и КПД повышается. Затем это значение держится на протяжении долгого периода времени, а когда движущиеся детали изнашиваются, то показатель падает. После капитального ремонта КПД возрастает, но уже никогда не достигает максимального значения.

Мелехов Алексей Викторович

Автоэлектрик , стаж работы 9 лет

Задать вопрос

Также многие задают следующий вопрос: «КПП и трансмиссия это одно и тоже, в чём разница?» Отвечаю. Коробка передач – это одна из многочисленных деталей трансмиссии.

Назначение

Все детали, которые влияют на передачу крутящего момента от маховика мотора к ведущим колёсам, входят в состав трансмиссии. Автомобиль без особых усилий трогается с места и движется с нужной скоростью.

Для чего необходима эта система механизмов?

Главной функцией трансмиссии является передача, распределение и изменение крутящего момента от двигателя к ведущим колёсам автомобиля. Для чего служит трансмиссия? Это посредник между двигателем и ведущими колёсами, без которого было бы невозможно начать движение автомобиля.

На что ещё влияет трансмиссия?

  • Обеспечение нужного показателя тяги и скорости автомобиля при движении и поворотах.
  • Простота управления автомобилем. Благодаря этому снижается усталость и напряжение шофёра при длительных поездках.
  • Увеличение безопасности и надёжности транспортного средства.
  • Продление «жизни» двигателя, снятие с него лишней нагрузки.

Без трансмиссии бы не получилось бы входить в повороты

Также некоторых интересует вопрос, какую функцию не выполняет трансмиссия? Вот верный ответ: она не обеспечивает движение транспортного средства в заданном направлении.

Устройство

Как правило, автопроизводители применяют в своих автомобилях автоматическую и механическую трансмиссию. Дополнительно машины могут быть передне- , задне- , а также полноприводными. Это зависит от того, на какие колёса подаётся крутящий момент. Поэтому тип привода непосредственно влияет на то, какие элементы входят в трансмиссию.

Что относится к трансмиссии? В стандартный набор трансмиссии входят следующие составные части:

  1. Сцепление.
  2. КПП – коробка передач.
  3. Дифференциал.
  4. Полуоси – валы привода колёс.
  5. Главная передача.
  6. Шарниры равных угловых скоростей.

Как выглядит трансмиссия

В зависимости от типа привода в сборку трансмиссии могут входить такие механизмы, как раздаточная коробка, карданная передача и муфты. Именно эти основные части автомобиля соединяет трансмиссия для обеспечения эффективности транспортного средства. Иные узлы и механизмы не относятся к трансмиссии автомобиля.

А что входит в трансмиссию гусеничных транспортных средств?

  • Бортовой редуктор.
  • Входной редуктор.
  • Механизм поворота.
  • Сцепление или главный фрикцион.
  • КПП.

Также некоторые задаются вопросом: «Что входит в трансмиссию грузового автомобиля?» Кроме основных механизмов здесь дополнительно включают промежуточный средний ведущий мост, раздаточная коробка, коробка отбора мощности. В больших автопоездах по езде на твёрдом дорожном полотне трансмиссия есть только в тягаче. А при езде по бездорожью трансмиссия ставится ещё в ведущих мостах прицепов.

Общая схема трансмиссии грузового автотранспорта

Попов Андрей Геннадьевич

Автослесарь, стаж работы 19 лет

Задать вопрос

Такой сложный механизм необходим для того, чтобы увеличить срок действия мотора. Вместо постоянной смены режима работы ДВС коробка передач изменяет передаточное число крутящего момента. А сцепление служит защитой мотора и КПП от рывковой нагрузки.

А что в трансмиссии вращается быстрее всего? При движении авто коленчатый вал ДВС вращается со скоростью до 7000 оборотов в минуту, а колёса при этом в 4 раза меньше, а при плохих условиях ещё медленнее.

Перейдём к подробному описанию всех деталей, включённых в трансмиссию.

Сцепление

Это комплекс деталей (диски, маховик, вилки выключения, первичный вал коробки), назначение которых – кратковременное разъединение мотора с коробкой передач. Сцепление расположено между ДВС и коробкой передач. Это нужно для того, чтобы автомобиль пришёл движение, а также для плавного переключения скорости передач. Сцепление находится в авто с механической либо роботизированной коробкой передач. Поэтому им управлять может как водитель, так и электроника, автоматически переключающая скорости.

Дополнительное предназначение сцепления в том, что оно помогает защитить детали двигателя и трансмиссии от поломок при резкой нагрузке.

Когда левая педаль нажата – ведомый и ведущий диски разъединяются, можно переключать нужную передачу. А если педаль не нажата, то эти самые диски плотно соединены друг с другом. Важно понимать, что этот достаточно хрупкий механизм чувствителен к неверным действиям водителя. Если резко включать сцепление, то оно сломается по причине «сгорания» трущихся деталей.

Как правило, чаще применяется фрикционное сцепление, действие которого основано на силе сухого трения. В автомобилях с механической КПП применяется сухой тип трения без смазывающей жидкости. В обычном состоянии диски прижаты друг к другу при помощи пружин. Это помогает передавать энергию от сгорания топлива в трансмиссию. Если водитель нажмёт на левую педаль, то диски разъединятся, и передача потока энергии останавливается без остановки работы двигателя. Когда снова потребуется начать движение, то надо плавно отпустить педаль, чтобы диски вновь соединились. Сухое сцепление часто применяют на автомобилях с полным приводом.

А в автомобилях с автоматической КПП сцепление выглядит в форме двух турбин, которые напрямую связаны с трансмиссией и мотором. Детали вращаются в моторной жидкости. Ведущий гидротрансформатор передают энергию в моторное масло, от движения которого начинает двигаться ведомая турбина. Мокрое сцепление более надёжное, но и цена его выше. Также существуют гидравлическое и электромагнитное сцепление, но они получили не такое большое распространение.

Коробка передач (КПП)

Это самый сложный механизм в трансмиссии. Коробка передач помогает изменить передаточное число для эффективного режима мотора в любых дорожных условиях. Благодаря этому двигатель работает в стабильном режиме, без резких скачков оборотов, а машина двигается с той скоростью, которая необходима в данный момент времени. Дополнительно КПП переключает движение на задний ход.

Таким образом, коробка передач изменяет крутящий момент, подаваемый на колёса, направление движения транспортного средства, а также его скорость. Кроме этого, КПП может на долгое время разъединять мотор от трансмиссии.

КПП могут быть следующих типов:

  • Автоматическая («автомат»). Здесь переключение скоростей происходит автоматически. Из минусов – медленный разгон и повышенное потребление топлива.
  • Механическая («механика»). Здесь переключение позиций передач происходит в ручном режиме при помощи рычага. Этот тип КПП надёжен и прост в управлении.
  • Вариатор. Здесь происходит плавное изменение крутящего момента. Это так называемые бесступенчатая коробка передач.
  • Робот. Это механическая КПП, где сцепление и переключение передач происходят автоматически.

Отличная статья в тему: Что лучше: вариатор, обычный автомат или робот, отличие, отзывы владельцев, видео

Коробка передач помогает двигателю «приспосабливаться» к нужным условиям. Например, при езде по бездорожью на низкой передаче мотор работает сильнее, а колёса вращаются медленно, что помогает преодолеть даже сложные участки пути. А при езде на трассе при включении высокой передаче двигатель работает в экономичном режиме, а колёса вращаются быстрее.

Ведущий мост

Мосты в трансмиссии — это опоры, к которым крепится рама автомобиля. Ведущий мост получает крутящий момент от трансмиссии, что приводит колёса в движение. Ведомый мост – это просто опора. Мосты могут быть задними, передними, а также средними (их ставят в грузовые автомобили).

Дифференциал

Дифференциал – это комплекс шестерён, которые вращаются с 2-мя степенями свободы. Для чего это нужно? Для того, чтобы делить крутящий момент на 2 потока, который заставляет крутиться колёса. Простыми словами, он распределяет скорость вращения по полуосям ведущего моста в зависимости от внешних условий. А работает он вместе с главной передачей.

Например, при повороте налево левые колёса движутся по меньшей траектории, чем правые. Таким образом, левые колёса движутся несколько медленнее. Наличие в автомобилях блокировки дифференциала позволяет двигаться двум колёсам на одной оси с равной скоростью. Устройство держит вращение колёс под своим контролем, меняя их скорость, чтобы не допустить их проскальзывание на неровном дорожном покрытии (особенно это важно при езде на скользкой дороге).

Самая важная характеристика дифференциала – это коэффициент блокировки, который обозначает соотношение крутящего момента одного колеса к такому же показателю другого. Грубо говоря, от коэффициента блокировки зависит проходимость. Чем выше этот показатель, тем лучше проходимость. У стандартных дифференциалов он равен 1, а у более усложнённых механизмов он может быть со значением 5.

Расположение дифференциала напрямую зависит от типа привода:

  • Полный – в раздаточной коробке;
  • Передний – в коробке передач;
  • Задний – в картере.

Раздаточная коробка

В простонародье эту деталь называют «раздатка». Эта деталь устанавливается только в полноприводных автомобилях для распределения вращения между всеми колёсами. В раздаточной коробке может содержаться демультипликатор, который во много раз увеличивает крутящий момент при прохождении тяжёлых участках пути.

Карданный вал (передача)

Карданный вал – это механизм, который обеспечивает передачу крутящего момента от КПП к задним колёсам. Как правило, эту деталь устанавливают в полноприводных или заднеприводных транспортных средствах, чтобы передавать вращение между разными мостами. Например, в переднеприводных автомобилях вращение двигателя передаётся к ведущей оси валами из кардана КПП.

Вал содержит 2 части, который соединены друг с другом под углом. В состав кардана входят муфты, валы, шарниры, шлицы, промежуточная опора. Выглядит карданная передача в виде трубы, а благодаря дополнительным деталям она может менять свою длину, а также изгибаться. А это очень важно при езде по ухабам, когда колёса движутся вверх и вниз, а расстояние от КПП до главной передаче постоянно изменяется.

Кардан считается важным механизмом, который помогает плавно передать крутящий момент от КПП к главной передаче при движении по неровной дороге, даже под определённым углом. Дополнительно кардан снижает колебания кузова при движении автомобиля.

Карданный вал помогает передать крутящий момент от вторичного вала КПП на вал главной передачи, который находятся под углом друг к другу.

Главная передача

Это узел, который передаёт крутящий момент напрямую к ведущему мосту. В состав устройства входит полуось, шестерни, сателлиты. Одна из важных функций главной передачи – это повышение крутящего момента и уменьшение вращения ведущих колёс.

Существует одинарная передача, а также двойная, которая имеется у грузового автотранспорта с большим передаточным значением. А на заднеприводных авто используется так называемая гипоидная главная передача, которая располагается в картере моста. В переднеприводных автомобилях главная передача находится в КПП недалеко от дифференциала.

ШРУС

ШРУС – это шарнир равных угловых скоростей, который располагается на ведущих полуосях. Он является самым последним узлом трансмиссии, который непосредственно связан с крутящим моментом. Этот механизм необходим, чтобы точно «передать» вращение от дифференциала на колёса, причём неважно под каким углом они находятся. Внутренние и внешние ШРУСы обеспечивает постоянную связь дифференциала с колёсами при движении в любых дорожных условиях.

Принцип работы

Давайте подробнее рассмотрим, как устроена трансмиссия и какой у неё принцип действия. Каким образом энергия, появившаяся в двигателе, передаётся на колёса и благодаря этому автомобиль может двигаться?

Строение трансмиссии

Пошаговый принцип работы:

  1. В результате срабатывания системы зажигания создаётся высокое напряжения для формирования искры, которая воспламеняет топливовоздушную смесь. После сгорания топлива коленвал двигателя начинает своё вращение. Эта деталь соединена с маховиком, а он – со сцеплением. При обычном режиме работы сцепление всегда соединено с маховиком, и в результате этого коробка передач тоже всегда находится во «включённом» состоянии. Перед тем как переключить передачу, сцепление разъединяет постоянную связь между валом КПП и маховиком. А когда переключение выполнено – сцепление восстанавливает эту связь обратно.
  2. Коробка передач может выбирать оптимальное передаточное число при помощи разного набора шестерён. Каждая пара шестерён имеет разное передаточное число, что позволяет менять значение крутящего момента и скорости вала. Отмечу, что одновременно может происходить сцепка только одной пары шестерён при выборе определённой передачи. Другие шестерни будут просто работать вхолостую. Двигатель, сцепление и коробка передач находятся в одном корпусе и называется это трио — силовой агрегат.
  3. Затем крутящий момент передаётся на главную передачу (напрямую или через карданный вал). Главная передача уменьшает высокую скорость вращения (она слишком большая для колёс) и передаёт вращение на дифференциал.
  4. Дифференциал распределяет крутящий момент на полуоси ведущих колёс. Полуоси получают ту долгожданную энергию, которая будет передана ведущим колёсам. ШРУСы помогают сохранять нужную скорость при езде по неровной дороге. Автомобиль начинает своё движение.
  5. В заднеприводную трансмиссию добавлен карданный вал, который передаёт вращение от заднего моста к переднему. А в полноприводный автомобиль добавлена раздаточная коробка, которая обеспечивает «превращение» всех колёс в ведущие.

Видео: Трансмиссия автомобиля. Общее устройство, принцип работы и строение трансмиссии в 3D

Типы

Рассмотрим подробнее, как классифицируют трансмиссии по методам передачи энергии.

  1. Механическая. Передаёт механическую энергию от двигателя.
  2. Электрическая. Она преобразует механическое движение в электрическую энергию. Затем она «превращает» её обратно в механическую и передаёт на ведущие колёса. Чаще всего такую трансмиссию применяют на мощных грузовых машинах.
  3. Гидравлическая. Преобразует механическую энергию в давление потока жидкости, а затем обратно превращает в механическую и подаёт её на колёса. Нечасто применяется в машиностроении. Этот тип применяют на подвижных транспортных средствах (экскаваторах и т.п.).
  4. Комбинированные (гибридные) трансмиссии. Например, это гидромеханическая и электромеханическая. Это комбинации 2 разных типов трансмиссий.

Рассмотрим каждый вид в этой классификации трансмиссий более подробно.

Механическая

Это самый популярный вид трансмиссии, который применяется на большинстве легковых автомобилей. Устройство работает только при помощи механических деталей (фрикционы и шестерни).

Попов Андрей Геннадьевич

Автослесарь, стаж работы 19 лет

Задать вопрос

Механическая трансмиссия - надёжная и долговечная, которая легко поддаётся ремонту. Также этот тип механизмов имеет высокий КПД, обладает небольшим размером и весом.

Минусы – это не совсем плавное переключение передач, что в свою очередь приводит к нерациональному использованию мощности мотора. А также начинающим водителям будет сложновато привыкнуть к управлению автомобилей с механической коробкой передач при помощи рычага (это не касается спортивных авто, где переключение происходит автоматически).

Интересно! Механическая трансмиссия применялась во времена СССР при проектировании танков Т-55, Т-62, Т-64, Т-72, Т-80.

Какая трансмиссия называется бортовой и где она применяется? На тракторах, комбайнах, дорожной технике и некотором скоростном гусеничном автотранспорте устанавливается бортовая трансмиссия (с бортовой или колёсной передачей). Эти агрегаты ставятся перед ведущими колёсами или в них самих. Это сделано для того, чтобы передавать максимальный крутящий момент на ведущие колёса.

Гидромеханическая

Это набирающая популярность трансмиссию, которая применяется в автомобилях с автоматической коробкой передач. Здесь применяется как гидравлические, так и механические детали. Механическая энергия «превращается» в движение масла в гидротрансформаторе (аналог сцепления). Крутящий момент передаётся без рывков и искажений, ступенчато, без участия в этом процессе водителя.

Автомобиль движется плавно, увеличивается срок службы мотора и других элементов трансмиссии. Применение гидромеханической трансмиссии помогает эффективнее проходить тяжёлые участки пути (снег, песок) благодаря постоянной тяге и малой скорости вращения ведущих колёс.

Из минусов можно отметить – повышенный вес конструкции, сложный ремонт, высокая цена автомобиля. Также снижается коэффициент полезного действия двигателя.

Также такой вид трансмиссии применяется в ж/д технике, тракторах, танках (Леопард-2, М1 Абрамс).

Гидравлическая

Синонимы этого типа трансмиссии – гидростатическая, гидрообъёмная, а также маслогидравлическая силовая. В этом типе трансмиссии энергия двигателя передаётся при помощи аксиально-плунжерных механизмов – гидравлических машин. При передаче крутящего момента происходит сжатие жидкости. При этом есть возможность располагать детали трансмиссии на большом расстоянии друг от друга с высоким количеством степеней свободы и крутящим моментом. Здесь необходим строгий контроль за качеством используемой жидкости и установка гидромуфты для каждой передачи.

Как правило, «гибкая» трансмиссия применяется в теплоходах, строительных катках, станках, железнодорожной и авиационной технике.

Электромеханическая

Это самый современный тип трансмиссии, который стал популярен после массового производства электрокаров. Самый главный элемент здесь это тяговый электромотор (один или несколько), а также дополнительные детали — генератор электрического тока, электрическая система контроля, а также провода, которые соединяют части трансмиссии. Питает эту систему тяговый аккумулятор.

Преимущество электромеханической трансмиссии в мгновенной реакции на изменение параметра крутящего момента, расположение элементов на большом расстоянии друг от друга, что позволяет создавать удобные конструкции. Минусы – высокая цена, невысокий КПД двигателя, большой вес и размер.

Некоторые спрашивают, «Какие виды трансмиссий применяются в карьерном автотранспорте»? Чаще всего в карьерных самосвалах применяют именно электромеханическую трансмиссию.

Электромеханическую трансмиссию дополнительно применяют в тракторах, военной технике, тепловозах, автобусах и морских судах. Некоторые виды транспорта «включают» двигатель только после достижения определённой скорости, а до этого времени колёса движутся при помощи электрического тока.

Теперь перейдём к описанию типов приводов и особенностей используемых в них трансмиссий.

Зависимость трансмиссии от привода

Для разных типов трансмиссий конструктивные особенности различаются. Всего существуют следующие типы привода:

  • Переднеприводный.
  • Заднеприводный.
  • Полноприводный.

Существует такое понятие, как колёсная формула автомобилей, которая включает 2 цифры. Расшифровка: первая – это общее количество колёс, а вторая – количество ведущих. Так передне- и заднеприводные обозначаются 4×2, а полноприводные – 4×4.

Рассмотрим их более подробно.

Переднеприводный

В них применяется классическая трансмиссия, принцип работы который был указан выше. Вращение от мотора передаётся только на передний мост через КПП, главную передачу и полуоси.

Дифференциал и главная передача размещаются в коробке передач в едином корпусе.

Заднеприводный

Здесь присутствуют все элементы переднеприводной трансмиссии. Здесь ведущая ось – задняя, а крутящий момент передаются при помощи дополнительного элемента — карданного вала. Он расположен между КПП и главной передачей и является посредником в передаче энергии.

Полноприводный

Крутящий момент передаётся одновременно на передний и задний мост. В трансмиссию дополнительно включают раздаточную коробку, которая передаёт вращение на все полуоси. А за распределение крутящего момента между колёсами отвечает межосевой дифференциал.

В трансмиссию грузового автомобиля входит дополнительная ось, чтобы уменьшить давление на асфальт и его износ.

Виды полных приводов:

  1. Постоянный полный привод. Все колёса являются ведущими постоянно. Благодаря этому улучшается разгон и управляемость, уменьшается пробуксовка колёс за счёт равномерного распределения тяги.
  2. Подключаемый. Ведомая ось становится ведущей, когда водитель принудительно включит полный привод.
  3. Автоматически подключаемый. Активируется при пробуксовке ведущих колёс.

Наиболее частые признаки поломки трансмиссии

Многие детали трансмиссии со временем изнашиваются или ломаются. Какие частые поломки могут произойти?

  1. Сцепление является так называемым расходным материалом. Здесь ведомый диск ломается чаще всего. При этом появляется скрежет, проскальзывание и нестабильная работа сцепления. В этом случае ведомый диск заменяют, а другие детали осматривают на предмет износа. Обратите внимание: пробуксовывание сцепления может спровоцировать износ фрикционов ведомого диска. Это ведёт к ограничению свободного хода педали, ухудшению разгона, снижение передачи крутящего момента, или авто может вообще не двинуться с места. Срок работы сцепления напрямую зависит от манеры вождения автомобиля.
  2. КПП – коробка передач является самым сложным механизмом в трансмиссии. Распространённая причина поломок – это редкая замена трансмиссионного масла. Ведь именно оно защищает все узлы коробки передач от износа. Если жидкость вовремя не заменить, то оно будет усиливать износ КПП. При поломке коробки передач появляются сторонние стуки, шум, шелест, даже при переводе рычага в нейтральное положение, происходит плохое срабатывание при переключении передач, а также подтекает масла из КПП, запах которого появляется в салоне. В этих случаях надо незамедлительно обратиться в автосервис. Рекомендуется строго следить за состоянием КПП (вовремя менять жидкость в системе охлаждения, проводить диагностику электронного блока управления и т.п.)
  3. В карданном вале может выйти из строя шарнир по причине естественного износа. Если появляются неисправности в работе карданной передачи, то во время движения слышен скрип и ощущается вибрация.
  4. Дифференциал и главная передача часто выходят из строя при экстремальных нагрузках и утечке масла через сальники. Если не хватает смазки, то шестерни быстро изнашиваются. При движении присутствует шум, вибрация или постукивания во время трогания автомобиля с места.
  5. ШРУСы ломаются редко, несмотря что на них приходится высокая нагрузка. Если вода попадёт через изношенные пыльники в шарниры угловых скоростей, во время движения будет слышен

Типы шасси - Расположение шасси

Шасси самолета поддерживает весь вес самолета во время посадки и наземных операций. Они прикреплены к основным конструктивным элементам самолета. Тип снаряжения зависит от конструкции самолета и его предполагаемого использования. У большинства шасси есть колеса для облегчения движения на твердых поверхностях, таких как взлетно-посадочные полосы аэропорта, и обратно. Другое оборудование оснащено салазками для этой цели, например, на вертолетах, аэростатных гондолах и в хвостовой части некоторых самолетов с хвостовой опорой.Самолеты, выполняющие рейсы на замерзшие озера и заснеженные районы и обратно, могут быть оснащены шасси с лыжами. Самолеты, совершающие полеты на поверхность и с поверхности воды, имеют шасси понтонного типа. Независимо от типа используемого шасси, амортизирующее оборудование, тормоза, механизмы втягивания, органы управления, сигнальные устройства, капот, обтекатели и конструктивные элементы, необходимые для крепления шасси к летательному аппарату, считаются частями системы шасси. [Рисунок 13-1] Рисунок 13-1. К основным типам шасси относятся шасси с колесами (a), салазками (b), лыжами (c) и поплавками или понтонами (d).[щелкните изображение, чтобы увеличить]

Могут быть найдены многочисленные конфигурации типов шасси. Кроме того, часто встречаются комбинации двух типов снаряжения. Самолеты-амфибии сконструированы с оборудованием, позволяющим производить посадку на воде или суше. Снаряжение оснащено понтонами для посадки на воду с выдвижными колесами для посадки на твердую поверхность. Аналогичная система используется для использования лыж и колес на самолетах, которые работают как на скользких, замерзших поверхностях, так и на сухих взлетно-посадочных полосах.Обычно лыжи убираются, чтобы можно было использовать колеса при необходимости. На рис. 13-2 показан этот тип шасси.

Рисунок 13-2. Самолет-амфибия с убирающимися колесами (слева) и самолет с убирающимися лыжами (справа). [щелкните изображение, чтобы увеличить] ПРИМЕЧАНИЕ. Ссылки на вспомогательное шасси относятся к переднему шасси, хвостовику или выносному шасси на любом конкретном самолете. Основные стойки шасси - это две или более крупных стойки шасси, расположенные близко к центру тяжести самолета. используется

шасси композиция

Три основные расположений шасси: хвост wheeltype шасси (также известное как обычное зубчатое колесо), тандем шасси, и трехколесный велосипед типа шасси.

Шасси с хвостовым колесом

Шасси с хвостовым колесом также известно как обычное шасси, потому что многие ранние самолеты использовали этот тип конструкции. Основная передача расположена впереди центра тяжести, поэтому хвостовая часть требует поддержки со стороны третьего колеса в сборе. В некоторых ранних конструкциях самолетов вместо хвостового колеса использовались салазки. Это помогает замедлить самолет при посадке и обеспечивает курсовую устойчивость. В результате угол наклона фюзеляжа самолета, когда он оснащен обычным шасси, позволяет использовать длинный пропеллер, который компенсирует устаревшую конструкцию двигателя с недостаточной мощностью.Увеличенный клиренс передней части фюзеляжа, обеспечиваемый шасси с хвостовым колесом, также является преимуществом при работе на взлетно-посадочных полосах без покрытия и вне их. Сегодня самолеты производятся с обычным шасси по этой причине и из-за снижения веса, связанного с относительно легким хвостовым колесом в сборе. [Рисунок 13-3] Рисунок 13-3. Шасси с хвостовым оперением на DC-3 (слева) и STOL Maule MX-7-235 Super Rocket. [щелкните изображение, чтобы увеличить] Распространение взлетно-посадочных полос с твердым покрытием привело к тому, что хвостовое шасси стало устаревшим в пользу хвостового колеса.Управление по курсу поддерживается за счет дифференциального торможения до тех пор, пока скорость самолета не позволит управлять рулем направления. Управляемое хвостовое колесо, соединенное тросами с рулем или педалями руля, также является распространенной конструкцией. Пружины встроены для демпфирования. [Рисунок 13-4] Рисунок 13-4. Управляемое хвостовое колесо Pitts Special. [щелкните изображение, чтобы увеличить] Тандемное шасси

Некоторые самолеты имеют тандемное шасси. Как следует из названия, у этого типа шасси основное шасси и хвостовое шасси выровнены по продольной оси самолета.В планерах обычно используется тандемное шасси, хотя у многих из них есть только одна фактическая передача на фюзеляже с заносом под хвостом. Некоторые военные бомбардировщики, такие как B-47 и B-52, имеют тандемное шасси, как и самолет-шпион U2. VTOL Harrier имеет тандемное шасси, но для поддержки использует небольшие выносные опоры под крыльями. Как правило, размещение шасси только под фюзеляжем позволяет использовать очень гибкие крылья. [Рисунок 13-5] Рисунок 13-5. Тандемное шасси вдоль продольной оси самолета позволяет использовать гибкие крылья на планерах (слева) и выбирать военные самолеты, такие как B-52 (в центре).VTOL Harrier (справа) имеет тандемную передачу с выносной опорой. [Нажмите на изображение, чтобы увеличить]

Трехколесный-Type Шасси

Наиболее часто используется компоновка шасси является трехколесный велосипед типа шасси. Он состоит из основного шасси и переднего шасси. [Рисунок 13-6] Рисунок 13-6. Трицикл типа шасси с двумя основными колесами на Learjet (слева) и Cessna 172, а также с трехколесным велосипедом шестерней (справа). [Нажмите на изображение, чтобы увеличить] Трехколесный типа шасси используется на больших и малых воздушных судов со следующими преимуществами:

  1. Позволяет более действенный применение тормозов без совать более при торможении, что позволяет более высокие скорости посадки.
  2. Обеспечивает лучший обзор из кабины экипажа, особенно при посадке и маневрировании на земле.
  3. Предотвращает замыкание самолета на землю. Поскольку центр тяжести летательного аппарата находится впереди основного шасси, силы, действующие на центр тяжести, стремятся удерживать самолет в движении вперед, а не зацикливаться, как, например, в случае шасси с хвостовым колесом.

Передняя опора некоторых самолетов с трехопорным шасси неуправляема. Он просто вращается, так как рулевое управление осуществляется с дифференциальным торможением во время руления.Однако почти все самолеты имеют управляемое переднее шасси. На легких самолетах передняя опора через механическую связь с педалями руля направления. Тяжелые самолеты обычно используют гидравлическую энергию для управления передним шасси. Управление достигается за счет независимого румпеля в кабине экипажа. [Рисунок 13-7] Рисунок 13-7. Рулевое управление носового колеса расположено на кабине экипажа.

Основное шасси трехколесного шасси прикреплено к усиленной конструкции крыла или конструкции фюзеляжа.Количество и расположение колес на главной передаче различаются. Многие основные передачи имеют два или более колес. [Рисунок 13-8] Рисунок 13-8. Сдвоенная основная опора шасси трехколесного велосипеда.

Несколько колес распределяют вес самолета по большей площади. Они также обеспечивают запас прочности на случай выхода из строя одной шины. Тяжелый самолет может использовать четыре или более колес в сборе на каждой главной передаче. Когда к стойке шасси прикреплено более двух колес, механизм крепления известен как тележка. Количество колес, включенных в тележку, является функцией полной расчетной массы самолета и типа поверхности, на которую загруженный самолет должен приземлиться.На рис. 13-9 показана главная передача с тройной тележкой на Боинге 777.

Рис. 13-9. Сборка основных стоек шасси с тройной тележкой на Боинг 777.

Устройство шасси трехколесного типа состоит из множества деталей и узлов. К ним относятся пневматические / масляные амортизаторы, узлы центровки шасси, опорные узлы, устройства втягивания и безопасности, системы рулевого управления, колеса и тормозные узлы и т. Д. Основное шасси самолета транспортной категории показано на рис. 13-10 со многими из них. части, обозначенные как введение в номенклатуру шасси.

Рисунок 13-10. Номенклатура тележки главной стойки шасси. [щелкните изображение, чтобы увеличить]

Flight Mechanic рекомендует

расположение передач - Deutsch Übersetzung - Englisch Beispiele

Diese Beispiele können unhöflich Wörter auf der Grundlage Ihrer Suchergebnis enthalten.

Diese Beispiele können umgangssprachliche Wörter, die auf der Grundlage Ihrer Suchergebnis enthalten.

Устройство по любому из предшествующих пунктов, в котором средство передаточного числа включает в себя зубчатую передачу (16).

Vorrichtung nach einem der vorhergehenden Ansprüche, wobei die Quotienteneinrichtung eine Getriebeanordnung (16) aufweist.

Устройство по п. 3, в котором приводное устройство (36) включает в себя зубчатую передачу (38) для передачи движущей силы на элемент рамы.

Vorrichtung nach Anspruch 3, bei welcher die Antriebseinrichtung (36) eine Getriebeanordnung (38) zur Übertragung der Antriebskraft auf den Rahmenteil umfasst.

Зубчатая передача по п.1, отличающаяся тем, что коронная шестерня (15) направляется с возможностью осевого перемещения с помощью шпунтового узла.

Getriebeeinrichtung nach Anspruch 1, dadurch gekennzeichnet, daß das Hohlrad (15) über eine Nut- und Federanordnung axial verschiebbar geführt ist.

Зубчатая передача по п.9, отличающаяся тем, что по меньшей мере один кулачок (26) встроен в управляющий элемент (25).

Getriebeeinrichtung nach Anspruch 9, dadurch gekennzeichnet, daß dem Handhabungsteil (25) der mindestens eine Nocken (26) zugeordnet ist.

Отображает кинематическую схему , зубчатая передача .

Зубчатая передача по п.1, отличающаяся тем, что упругие средства (36, 58) действуют для смещения рейки в зацепление с шестернями.

Zahnradanordnung nach Anspruch 1, gekennzeichnet durch ein federndes Mittel (36, 58), das zum Vorspannen der Zahnstange в Eingriff mit den Zahnrädern wirkt.

Таким образом, обеспечивается электрическое устройство, которое может быть размещено без защитного кожуха, например, в зубчатой ​​передаче для автомобильной ведущей зубчатой ​​передачи.

Es wird somit eine elektrische Anordnung bereitgestellt, welche ohne ein Schutzgehäuse beispielsweise in einer Getriebeanordnung für ein cars Antriebsgetriebe angeordnet werden kann.

Зубчатая передача по любому из предшествующих пунктов, в которой упомянутая пластиковая шестерня (18) является выходной шестерней зубчатой ​​передачи (26).

Getriebeanordnung nach einem vorangehenden Anspruch, bei der das Kunststoffzahnrad (18) das treibende Zahnrad eines Getriebezugs (26) ist.

Зубчатая передача по п.1, отличающаяся тем, что во время работы коронная шестерня (15) закреплена без возможности вращения в корпусе (1) прибора.

Getriebeeinrichtung nach Anspruch 1, dadurch gekennzeichnet, daß das Hohlrad (15) im Betrieb drehfest im Gehäuse (1) des Geräts befestigt ist.

Зубчатая передача по п.1 или 2, отличающаяся тем, что входной вал (6) проходит через планетарный ряд и имеет на другом конце датчик, служащий вторым выходным валом (23).

Getriebeeinrichtung nach Anspruch 1 или 2, dadurch gekennzeichnet, daß die Eingangswelle (6) das Planetenradgetriebe durchdringt und auf der anderen Seite mit einem Abgriff als zweite Ausgangswelle is (23) versehenle (23).

Зубчатая передача по п.7, отличающаяся тем, что указанная конструкция гребня и паза проходит параллельно осевому направлению (18) планетарных шестерен (10).

Getriebeeinrichtung nach Anspruch 7, dadurch gekennzeichnet, daß sich die Nuten und Federn parallel zur Achsrichtung (18) der Planetenräder (10) erstrecken.

Устройство по любому из предшествующих пунктов, отличающееся тем, что зубчатое устройство (30) окружено герметичным корпусом (20, 41) и предпочтительно может удерживать жидкость, в частности масло.

Anordnung nach einem der vorhergehenden Ansprüche dadurch gekennzeichnet, dass die Getriebeanordnung (30) mit einem dichtenden Gehäuse (20, 41) umgeben ist und vorzugsweise eine Flüssigkeit, insbesondere Ömenl.

Зубчатая передача по п.9, отличающаяся тем, что управляющий элемент (25) выполнен с возможностью блокировки в соответствующих положениях зацепления коронной шестерни.

Getriebeeinrichtung nach Anspruch 9, dadurch gekennzeichnet, daß das Handhabungsteil (25) in den jeweiligen Eingriffsstellungen des Hohlrads verriegelbar ist.

Зубчатая передача по п.2, отличающаяся тем, что внутренние зубья (28) выполнены как единое целое на внутренней окружности сердечника (3) подающей катушки.

Getriebeanordnung nach Anspruch 2, dadurch gekennzeichnet, daß die Innenverzahnung (28) einstückig am Innenumfang des Spulenkerns (3) der Vorratsspule ausgebildet ist.

Зубчатая передача по п. 4, отличающаяся тем, что внешние диаметры кольцевых дисков (13, 14) двух сердечников (3, 11) золотника одинаковы.

Getriebeanordnung nach Anspruch 4, dadurch gekennzeichnet, daß die Außendurchmesser der Ringscheiben (13, 14) beider Spulenkerne (3, 11) gleich groß sind.

Зубчатая передача по п.9, отличающаяся тем, что дугообразный опорный элемент (33) поддерживает в радиальном направлении сердечник (3) подающей катушки под углом около 180 °.

Getriebeanordnung nach Anspruch 9, dadurch gekennzeichnet, daß das bogenförmige Stützteil (33) den Spulenkern (3) der Vorratsspule über einen Winkelbereich von etwa 180º hinweg radial abstützt.

Зубчатая передача по любому из пп. 8-10, отличающаяся тем, что опорный элемент (33) выполнен за одно целое с боковой стенкой (11) корпуса или кассеты.

Getriebeanordnung nach einem der Ansprüche 8 bis 10, dadurch gekennzeichnet, daß das Stützteil (33) einstückig mit einer Seitenwand (11) des Gehäuses oder der Kassette ausgebildet ist.

Зубчатая передача по п.14, отличающаяся тем, что проскальзывающая муфта (16), ее боковое удлинение (26) и второе зубчатое колесо (27) выполнены в виде одного куска пластмассы.

Getriebeanordnung nach Anspruch 14, dadurch gekennzeichnet, daß die Rutschkupplung (16) einschließlich ihrem seitlichen Ansatz (26) und dem zweiten Zahnrad (27) einstückig aus Kunststoff gefertigt ist.

Замок по п. 8, в котором зубчатый механизм с электрическим приводом включает в себя электродвигатель (70), который приводит в действие зубчатую передачу (64) и который реагирует на генерируемый извне сигнал для запуска работы механизма.

Schloss nach Anspruch 8, bei dem der elektrisch angetriebene Getriebemechanismus einen Elektromotor (70) umfasst, der eine Getriebeanordnung (64) antreibt und der auf ein extern erzeugtes Signal reagiert, um die Betätigung zegiert.

Зубчатая передача по п. 2, отличающаяся тем, что упомянутое упругое средство содержит спиральную пружину сжатия (36, 38), ось которой выровнена так, чтобы генерировать компоненты силы, которые заставляют рейку входить в зацепление с первой и второй шестернями .

Zahnradanordnung nach Anspruch 2, dadurch gekennzeichnet, daß das federnde Mittel eine Schraubendruckfeder (36, 38) aufweist, deren Achse so ausgerichtet ist, daß Kraftkomponenten erzeugt werdenff.

ВИДОВ ШЕСТЕРНЯ | Снаряжение и его виды

[nextpage title = ”Введение”]

Здесь мы обсудим около типов шестерен , Зубчатое колесо или - это вращающаяся часть машины, имеющая нарезанные зубьев или зубцов.W hich mesh с другой зубчатой ​​частью для передачи крутящего момента. В большинстве случаев зубья на одной шестерне имеют идентичную форму, а часто также с такой формой на другой шестерне. Две или более шестерен, работающих в тандеме, называются трансмиссией . Он может давать механическое преимущество за счет передаточного числа и, таким образом, может считаться простой машиной. Редукторные устройства могут изменять скорость, крутящий момент и направление источника питания. Чаще всего одна шестерня зацепляется с другой шестерней.Однако шестерня также может зацепляться с невращающейся зубчатой ​​частью, называемой рейкой. Тем самым производя поступательное движение вместо вращения.

Шестерни в коробке передач аналогичны колесам в системе шкивов с перекрестным ремнем. Преимущество шестерен в том, что зубья шестерни предотвращают проскальзывание.

Зубчатые передачи используются в тоннах механических устройств. Они выполняют несколько важных работ. Но самое главное. Они обеспечивают редуктор в моторизованном оборудовании. Это ключевой момент, потому что часто очень быстро вращающийся небольшой двигатель может обеспечить достаточную мощность для устройства.Но не хватило крутящего момента. Например, электрическая отвертка имеет очень большой редуктор. Потому что для заворачивания винтов требуется большой крутящий момент. Но двигатель развивает лишь небольшой крутящий момент на высокой скорости. С редуктором выходная скорость может быть уменьшена, а крутящий момент увеличен.

Когда две шестерни входят в зацепление, и одна шестерня больше другой (даже если размер зубьев должен совпадать). Механическое преимущество достигается за счет того, что скорости вращения и крутящие моменты двух шестерен различаются в обратной зависимости.

В трансмиссиях с несколькими передаточными числами, таких как велосипеды, мотоциклы и автомобили, термин передача , как в первой передаче. Это относится к передаточному отношению, а не к реальной физической передаче. Этот термин используется для описания подобных устройств, даже если передаточное число является постоянным, а не дискретным. Когда устройство фактически не содержит никаких шестерен, как в бесступенчатой ​​трансмиссии.

[/ следующая страница]

[nextpage title = "Типы снаряжения"]

ВИДЫ ШЕСТЕРН

Различные типы снаряжения указаны ниже:

  1. Цилиндрическая шестерня
  2. Винтовая передача
  3. Шестеренка в елочку
  4. Рейка и шестерня
  5. Коническая шестерня
  6. Спирально-коническая шестерня
  7. Винтовая шестерня
  8. Червячно-червячное колесо
  9. Угловая шестерня
  10. Внутренняя шестерня

Типы шестерен

[/ следующая страница]

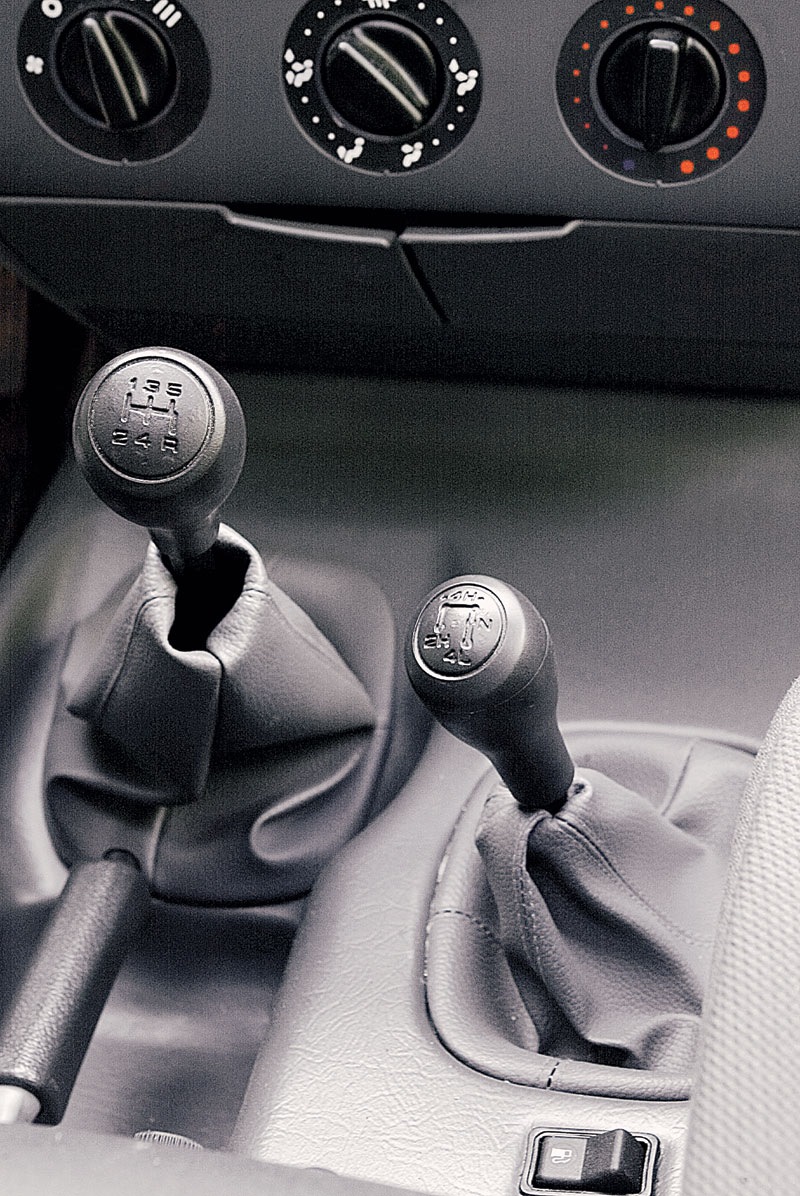

[nextpage title = «Переключение передач»]

Переключение передач

В некоторых машинах (например.g., автомобили) необходимо изменить передаточное число в соответствии с задачей, этот процесс известен как переключение передач или переключение передач. Есть несколько способов переключения передач, например: [sam id = ”4 ″ codes =” true ”]

  • МКПП
  • АКПП
  • Шестерни переключателя, которые фактически являются звездочками в сочетании с роликовой цепью
  • Ступичные шестерни (также называемые планетарными или солнечно-планетарными шестернями) [/ следующая страница]

Есть несколько исходов переключения передач в автомобилях.В случае шума, производимого транспортным средством, уровень шума выше. Когда автомобиль включен на более низкие передачи. Расчетный срок службы шестерен с меньшим передаточным числом короче, поэтому можно использовать более дешевые шестерни. Которые имеют тенденцию генерировать больше шума из-за меньшего отношения перекрытия и более низкой жесткости зацепления и т. Д., Чем косозубые шестерни, используемые для высоких отношений. Этот факт использовался для анализа звука, создаваемого транспортными средствами, с конца 1960-х годов и был включен в моделирование шума городских дорог и соответствующий дизайн городских шумовых барьеров вдоль дорог.[sam id = ”4 ″ коды =” true ”]

[/ следующая страница]

[название следующей страницы = "прямозубое колесо"]

1) Цилиндрическая шестерня -Параллельные и параллельные валы, соединенные шестернями, называются цилиндрическими шестернями. Такое расположение называется прямозубым зацеплением.


Цилиндрические шестерни с прямыми зубьями расположены параллельно оси колеса. Цилиндрические зубчатые колеса являются наиболее распространенным типом зубчатых колес. Преимуществами цилиндрических зубчатых колес являются простота конструкции, экономичность изготовления и обслуживания, а также отсутствие концевой тяги.Они накладывают на подшипники только радиальные нагрузки.

Цилиндрические зубчатые колеса известны как тихоходные зубчатые колеса. Если шум не является серьезной проблемой конструкции, прямозубые цилиндрические шестерни можно использовать практически на любой скорости.

Цилиндрическая зубчатая передача

[/ следующая страница]

[nextpage title = ”Helical Gear”]

2) Helical Gear - Винтовые шестерни имеют зубья, наклоненные к оси валов в виде спирали, отсюда и название косозубые шестерни.

Эти шестерни обычно считаются высокоскоростными. Цилиндрические шестерни могут выдерживать более высокие нагрузки, чем прямозубые цилиндрические шестерни аналогичного размера. Движение косозубых шестерен плавнее и тише, чем движение прямозубых шестерен.

Одинарные косозубые шестерни создают как радиальные, так и осевые нагрузки на свои подшипники, и поэтому требуют использования упорных подшипников. Угол наклона спирали как на шестерне, так и на шестерне должен быть одинаковым по величине, но противоположным по направлению, то есть правая шестерня входит в зацепление с левой шестерней.

ВИНТАЛЬНАЯ ШЕСТЕРНЯ

[/ следующая страница]

[nextpage title = «Шестеренка в елочку»]

3) Шестерни в елочку - Шестерни в елочку напоминают две косозубые шестерни, расположенные рядом. Их часто называют «двойными спиралями». В конструкции двойных косозубых шестерен тяги уравновешены. В таких двойных косозубых передачах отсутствует осевая нагрузка на подшипники.

Шестеренка в елочку

[/ следующая страница]

[nextpage title = ”Коническая / угловая передача”]

4) Коническая / угловая шестерня - Пересекающиеся, но копланарные валы, соединенные шестернями, называются коническими шестернями.Такое расположение известно как коническая передача. Прямые конические шестерни можно использовать на валах под любым углом, но наиболее распространенным является прямой угол. Конические шестерни имеют конические заготовки. Зубья прямозубых конических шестерен имеют коническую форму как по толщине, так и по высоте.

Спирально-конические шестерни: В этих спирально-конических зубчатых колесах зубцы расположены под углом. Спирально-конические шестерни работают тише и могут воспринимать большую нагрузку по сравнению с прямыми коническими шестернями.

Рис. 1 Спирально-коническая шестерня

Коническая шестерня с нулевой конической передачей: Коническая шестерня с нулевой конической передачей похожа на прямую коническую шестерню, но их зубья изогнуты в продольном направлении.Эти криволинейные зубья конических шестерен с нулевым углом наклона расположены таким образом, что эффективный угол спирали равен нулю.

[/ следующая страница]

[nextpage title = ”Worm Gear”]

5) Червячная передача - Червячные передачи используются для передачи мощности под углом 90 ° и там, где требуются высокие редукторы. Оси валов червячных передач пересекаются в пространстве. Валы червячных передач лежат в параллельных плоскостях и могут быть перекошены под любым углом от нуля до прямого угла. В червячных передачах одна шестерня имеет резьбу.Благодаря этому червячные передачи работают тихо, без вибраций и обеспечивают плавный выход. Червячные передачи и валы червячных шестерен почти всегда расположены под прямым углом.

Червячная передача

[/ следующая страница]

[nextpage title = «Стойка и шестерня»]

6) Рейка и шестерня - Рейка представляет собой зубчатый стержень или стержень, который можно рассматривать как секторную шестерню с бесконечно большим радиусом кривизны.Крутящий момент можно преобразовать в линейную силу путем зацепления рейки с шестерней: шестерня вращается; стойка движется по прямой. Такой механизм используется в автомобилях для преобразования вращения рулевого колеса в движение рулевой тяги слева направо. Стойки также используются в теории геометрии зубчатых колес, где, например, форма зуба сменного набора зубчатых колес может быть указана для зубчатой ​​рейки (бесконечный радиус), а формы зуба для зубчатых колес конкретных фактических радиусов затем могут быть определены из этого.Зубчатая передача реечного типа используется в зубчатой ​​железной дороге.

Рис. 1 Стойка и шестерня

[/ nextpage] [nextpage title = «Внутренняя и внешняя шестерня»]

7) Внутренняя и внешняя шестерня - Наружная шестерня - это зубчатая передача, зубья которой сформированы на внешней поверхности цилиндра или конуса. Напротив, внутренняя шестерня - это зубчатая передача, зубья которой сформированы на внутренней поверхности цилиндра или конуса. Для конических шестерен внутренняя шестерня - это шестерня с углом наклона более 90 градусов.Внутренние шестерни не вызывают изменения направления вращения.

[/ следующая страница]

[nextpage title = ”Face Gears”]

8) Торцевые шестерни - Торцевые шестерни передают мощность под (обычно) прямыми углами при круговом движении. Торцевые зубчатые передачи не очень распространены в промышленном применении.

[/ nextpage] [nextpage title = "Звездочки"]

9) Звездочки - Звездочки используются для приведения в движение цепей или ремней.Обычно они используются в конвейерных системах.

[/ следующая страница]

Для получения более подробной информации о различных типах шестерен посетите наш раздел шестерен.

.
