Распиновка разъема легкового прицепа: Распиновка розетки прицепа легкового автомобиля — схема подключения фаркопа

Содержание

Распиновка розетки фаркопа легкового автомобиля, схема подключения

Важные сведения

Определение разъема можно охарактеризовать как сочетание вилок и розеток, которые подключаются после того, как прицеп надели на ТСУ.

Тут важно обратить внимание на то, кто выступает производителем тягово-сцепного устройства и самого автоприцепа. В некоторых случаях количество контактов у них отличается. Стандартная для нас распиновка предусматривает 7 контактов. Это европейский и отечественный принцип изготовления. Но если перед вами американский автомобиль, будьте так любезны разбираться с 13-контактным разъемом. Немаловажно и то, что контакты на вилках и розетках считаются по-разному.

Если необходимо соединить разного типа прицепы и автомобили, потребуется использовать специальный блок подключения или переходник. Как вариант, можно внести коррективы в распиновку. Но тут уже потребуются более глубокие знания автоэлектрики, а также детальное изучение конструкции самого авто.

Виды схем подключения

Сложностей в соединении курганского прицепа или того же МЗСА с ВАЗ 2110 возникать не должно. Все свое, родное, а потому простое предусмотрено еще производителем.

Но ситуации бывают разные. Некоторым требуется специальный адаптер-переходник, другим нужно корректировать саму проводку и определять, куда какой проводок идет. Якобы несовместимые ТСУ и машины соединить на деле можно. Но сделать это довольно сложно.

Следует учесть несколько важных моментов:

  • Если машина используется для соединения с разными автоприцепами от различных производителей, будет логично поставить пару розеток на 7 контактов;
  • Для России не очень удобно и легко подбирать «компанию» для 13-контактных розеток;
  • В зависимости от модели, серии и года выпуска автомобиля, у них могут существовать отличия в плане распиновки. Бывает так, что габаритные фонари выводятся на 5 контакт, хотя на другой версии они идут на 7 контакт;
  • Предыдущие владельцы подержанных авто вполне могли что-то начудить и использовать свою особую схему для подключения прицепа;
  • Всегда нужно проверять электросхему авто и сверяться с официальными документами.

Не у всех сохранились родные документы. И тут люди обращаются за помощью на разные форумы, ищут ответы на просторах всемирной паутины.

Я совсем не против того, чтобы вы читали мои материалы. Но некоторые вопросы требуют индивидуального рассмотрения. Потому я предлагаю вам их задавать в комментариях, и стараюсь всем отвечать.

В случае с прицепами, соединяемыми с автомобильными тягово-сцепными устройствами, у меня есть особые рекомендации.

Обращайтесь к производителю. Либо идите к хорошему проверенному электрику. Причем не обязательно ехать в офис компании по производству автомобиля или прицепа. Все можно отыскать на официальных ресурсах. Подобная информация полностью соответствует действительности, а потому распространенных в рекомендациях якобы умельцев ошибок вы там не встретите. Электрика очень важная составляющая автомобиля. Любая ошибка, допущенная при неправильном подключении, грозит даже коротким замыканием и выводом из строя всего электрооборудования.

Очень сильно сомневаюсь, что кто-то желает с таким столкнуться. Следуйте этому простому совету.

О способах монтажа при подключении прицепного устройства

Наличие электроники в системе управления автомобиля позволяет применять в монтаже электросети сигнализации и управления прицепом электронный блок согласования. Он будет отслеживать и тестировать сигналы управления посредством мультиплексной программы.

В случае повышения тока в цепях прибор будет выдавать ошибку в передаче сигнала. Выполнение монтажа и стыковку к разъему на прицепном механизме проводят по специальной программе с подключением в цепях устройства согласования.

Необходимо в монтаже использовать на машине в цепях устройство, которое будет передавать через блок согласования на прицепной механизм сигналы управления, а не через разъёмную часть в прицепе.

Виды розеток прицепов

При выборе розетки для легкового автомобиля обратите внимание на разновидности изделия.

В продаже имеется два типа (по количеству жил):

  1. Семижильная (7 PIN). Предназначена для вывода источников внешнего освещения и применяется для стандартных грузовых прицепов. Такая розетка, в свою очередь, бывает европейской или американской (отличаются по разъемам). Особенность европейской схемы в том, что в ней задействованы все семь проводов.
  2.
  3. 13-жильная (13 PIN). В отличие от прошлого типа здесь применяются дополнительные разъемы, позволяющие подключить прицеп-дачу и обеспечить работоспособность всего светового и дополнительного оборудования (холодильника, зарядного устройства для АКБ и т. д.). Так, для зарядки аккумулятора предусмотрен свой проводник, который идет от источника питания машины к розетке фаркопа и защищен индивидуальной вставкой плавкой.
  4.

13-жильная розетка имеет больший функционал и подходит для многих машин из Соединенных Штатов или ЕС. Но ее покупка обойдется в большую цену, а подключение потребует более высокого уровня мастерства.

Иногда происходит ситуации, когда на машине 7-пиновая, а на прицепе 13-пиновая розетка (или наоборот). Это не проблема, благодаря наличию переходников с 13 на 7 или с 7 на 13.





Семиконтактный разъем европейского типа

Это наиболее распространенный и простой тип розетки, который подходит для подключения большинства простых прицепов. Он широко применяется на отечественных и европейских автомобилях.

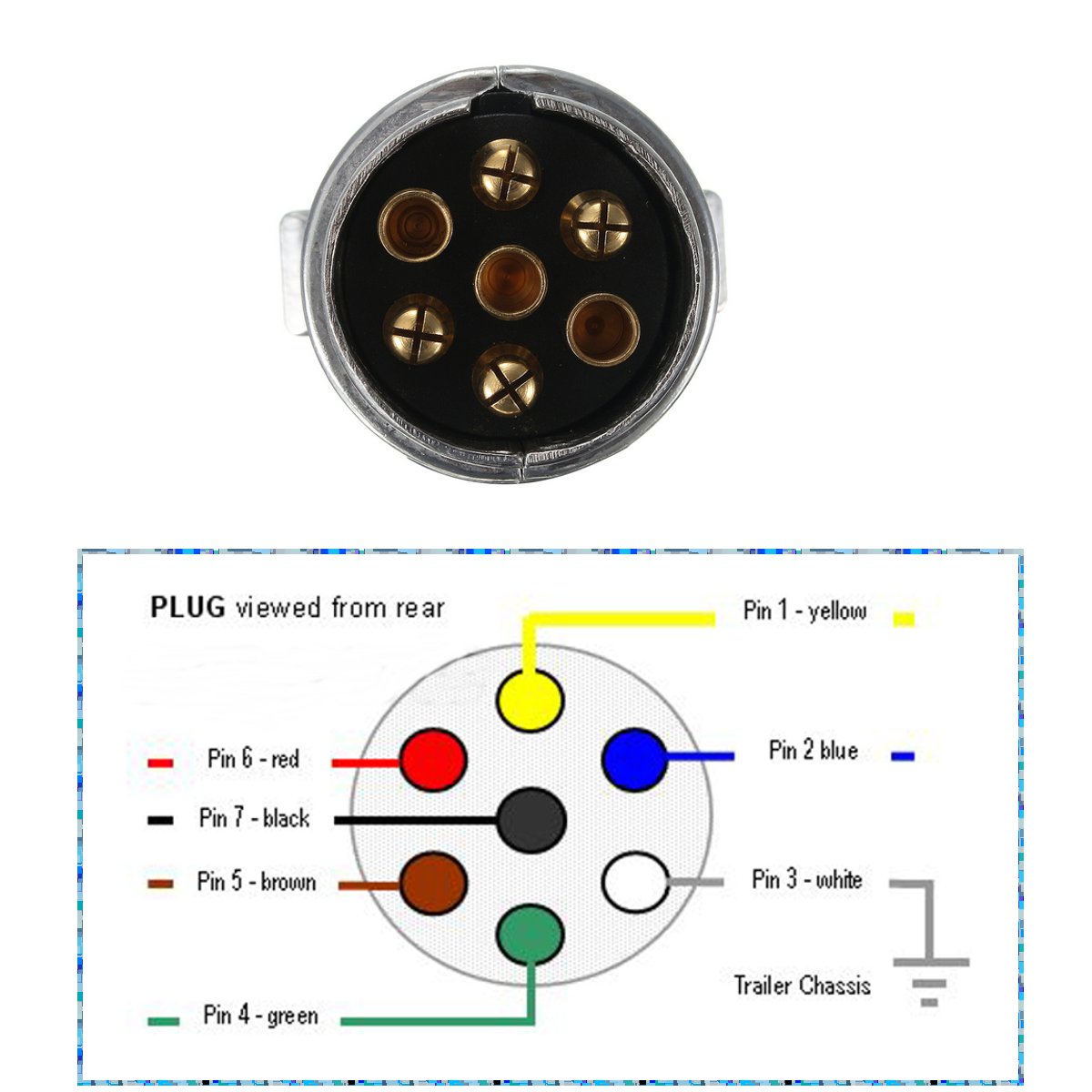

На следующем рисунке можно наглядно увидеть внешний вид и схему распиновки семиконтактного разъема.


Распиновка семиконтактной розетки фаркопа

Таблица контактов и сигналов:

Код Сигнал Сечение провода
1 L Сигнал левого поворота 1,5 mm2
2 54G 12В, противотуманный фонарь 1,5 mm2
3 31 Земля (масса) 2,5 mm2
4 R Сигнал правого поворота 1,5 mm2
5 58R Подсветка номера и правый габарит 1,5 mm2
6 54 Стоп-сигналы 1,5 mm2
7 58L Левый габарит 1,5 mm2

Данный тип разъема отличается тем, что и приемная, и ответная его части имеют оба вида контактов («папа»/«мама»). Это сделано для того, чтобы случайно или в темноте не перепутать. Закоротить контакты будет практически невозможно. Как видно по таблице, каждый провод имеет сечение 1,5 mm2, кроме массы 2,5 mm2.

Семиконтактный разъём американского типа

Американский тип 7-pin разъема отличается наличием контакта заднего хода, также отсутствует разделение на правый и левый габаритные огни. Они объединены в один общий. В некоторых моделях в один контакт объединяются стоп-сигналы и габаритные огни. Часто провода имеют соответствующее сечение и цвет для облегчения процесса подключения.

На рисунке ниже можно увидеть схему 7-pin американского типа.


Распиновка семиконтактной розетки американского типа

Тринадцатиконтактный разъем

Разъем 13-pin имеет соответственно 13 контактов. Особенность данного типа в том, что имеются резервные соединения, несколько контактов для плюсовой и минусовой шин и возможность подключения дополнительных устройств, таких как камера заднего вида и другие.

Такая схема наиболее популярна в США и некоторых других странах, где распространены «дома на колесах». Через данную схему могут протекать большие токи, чтобы питать электрооборудование на передвижном «доме-прицепе», аккумулятор и другие потребители.

На рисунке ниже можно рассмотреть схему 13-контактной розетки.


Распиновка розетки 13-pin

Схема 13-pin розетки фаркопа:

Цвет Код Сигнал
1 Желтый L Аварийное включение сигнализации и левый сигнал поворота
2 Синий 54G Противотуманные огни
3 Белый 31 Земля, минус подключается на кузов
4 Зеленый 4/R Правый сигнал поворота
5 Коричневый 58R Подсветка номера, правый габаритный огонь
6 Красный 54 Стоп-сигналы
7 Черный 58L Левый габаритный огонь
8 Розовый 8 Сигнал заднего хода
9 Оранжевый 9 Провод «плюс» 12В, идет от аккумулятора для питания потребителей при выключенном зажигании
10 Серый 10 Обеспечивает питание 12В только при включенном зажигании
11 Черно-белый 11 Минус для питающего контакта 10
12 Сине-белый 12 Резервный
13 Оранжево-белый 13 Минус для питающего контакта 9

Традиционное подключение

Современные автомобили упрощают задачу распиновки. Достаточно найти провода со штекером, который совместим с разъемом на фаркопе. Это один из рекомендованных методов, так как он исключает потерю гарантии на транспортное средство.

Способы подключения розетки фаркопа

Для состыковки электропроводки автомобиля и прицепа можно использовать 2 варианта:

  • штатный;
  • универсальный.

Штатное подключение используют при наличии в автомобиле специального разъема, предназначенного для этих целей. Автомобилисту остается только соединить вилку и розетку. Если последняя отсутствует, то необходимо проводку розетки фаркопа состыковать с фишкой, подходящей к штатному разъему. В этом случае водитель не вмешивается в электросхему машины.

В автомобилях, имеющих заводской разъем, схема распиновки приведена в инструкции по эксплуатации. Такой вариант соединения относится к некоторым моделям иномарок. В большинстве случаев подключение розетки фаркопа к автомобилю отечественного производства проводится универсальным (прямым) способом.

В моделях машин, не имеющих бортового компьютера, работы сводятся к подсоединению проводов розетки для фаркопа к колодке жгута одного из блоков задних фонарей. Соединение можно провести при помощи специальных клипс или использовать пайку. Последний способ менее трудоемкий, а соединение проводов получается более прочным.

Читайте также:  Какие основные модели розеток и выключателей Schneider electric существуют?

Если в машине задняя оптика контролируется бортовым компьютером, то простое прямое подключение сделать не удастся, т.к. при увеличении нагрузки при включении фонарей автомобильная электроника будет выдавать ошибку. Этого можно избежать, если выполнить подключение с помощью блока согласования. Тогда соответствующие сигналы на светотехнику будут поступать не с колодок блока фонарей, а с установленного электронного устройства. При таком способе подключения бортовая электроника не видит электрооборудование прицепа.

Материалы для подключения

В комплекте с фаркопом для автомобиля должны присутствовать и все необходимые элементы для подключения. Однако некоторые призводители не предусматривают подобный комплект. Его необходимо собрать самому, исходя из перечня:

  • Фиксатор;
  • Пластина для крепежей;
  • Собственно, розетка для прицепа;
  • Комплект проводов с оптимальными разъемами;
  • Схема выполнения всех этапов процесса и распиновки фаркопа.

В любом случае самостоятельно подготовьте набор инструментов:

  • Набор гаечных ключей;
  • Отвертки всех мастей;
  • Инструменты для подгонки бампера;
  • Дрель и сверла при отсутствии специального отверстия;
  • Соединительные клеммы – если нет в комплекте или понадобятся запасные;
  • Изолента;
  • Паяльник.

Теперь, как говорят, по мотивам инструментов. Если самостоятельно подбираете комплект проводов, желательно брать многожильные с сечением не менее 1,5 квадратных миллиметров. Позаботьтесь об обесточивании сети выключением аккумуляторных клемм, а также подготовьте защитное снаряжение, особенно для глаз и лица.

Особенности подключения

Автомобили до 2000 годов выпуска имеют аналоговые схемы управления задними сигналами. Водителю бывает трудно определить место подключения проводов, часто это делается наугад. В автомобилях с цифровым управлением электропитанием такой метод опасен для электрооборудования.

Простое соединение проводов напрямую не подойдёт. С большой вероятностью бортовой компьютер будет выдавать сообщение об ошибке. В таких случаях в современных автомобилях применяют блок согласования.

Подключить розетку фаркопа можно и самому, но если вы не уверены в своих силах, то безопаснее будет обратиться к специалистам. Перед подключением нужно обязательно проверить места соединения проводов, убедиться в отсутствии переломов, трущихся элементов, короткого замыкания. Схема распиновки поможет провести работу правильно, чтобы все огни и сигналы работали корректно.

Схемы прямого подключения

Они проходят в месте фонарей стоп-сигнала. При снятии светоотражающих крышек учитывается минимальное прижимание прокладочного поролона, служащего для предотвращения всасывания пыли в салон. Хотя в интернете есть схемы подключения, самостоятельное выполнение этой процедуры не такое лёгкое. Перед тем как подключать, хорошо бы изучить подступы к проводам. Нюанс: с одной стороны резать проводку лень, с другой – жалко. Поэтому для ленивого способа предусмотрены коннекторы с тремя окончаниями: два со штепселями, которые соединяют штатные приборы, а один конец с оголёнными проводами на розетку фаркопа.

В добавок понадобятся дополнительные материалы:

  • Розетка с крышкой.
  • Коммутационные колодки. Они бывают с гнёздами под предохранители.
  • Провод сечением 1,5-2 мм кв. Применяются изолированные многожильные или одножильные провода.
  • Герметик силиконовый автомобильный.
  • Жгут. Представляет собой гофрированную трубу 3 метров из пластика или металла.
  • Хомуты для фиксации жгута.

Приобрести одним набором не составит труда. Заводское исполнение предполагает сложную коммутацию по следующим причинам:

  • Использование меньшей нагрузки исключает оплавления и замыкания;
  • Гарантия правильной работы осветительных приборов.

По идее в жгут укладываются 11 жил. Так как правые и левые стороны синхронны, коммутация теоретически уместится в привычные 7 проводов. Но в данной ситуации на одну жилу приходятся три лампы, а это увеличение нагрузки. Есть другой способ разделения тока на правую и левую стороны. Увеличивается число проводов, монтажных гильз, предохранителей. Данная схема соответствует нормам безопасности.

Пошаговое подключение розетки фаркопа к машине

Порядок следующий:

  • Надо отрезать проводники соответствующей длины по схеме;
  • Зачистить и залудить концы;
  • Зафиксировать в розетке;
  • Собрать жгут в гофр;
  • Зафиксировать розетку;
  • Герметизировать проблемные места;
  • Протянуть гофр соответственно схеме монтажа;
  • Распаять концы в соединительной колодке;
  • Подключить проводники к разъёмам левого и правого фонарей;
  • Затянуть хомуты и скрыть электропроводку машины.

Видео о подключении розетки фаркопа к автомобилю

При подключении розетки прицепа легкового автомобиля можно обратиться за квалифицированной помощью, особенно если монтаж электрики проводится на импортном автомобиле. Опытные автомобилисты знаю тонкости коммутации, которые проявляются только при эксплуатации машины. Неправильный монтаж проводов может привести к нагреву, выходу световых приборов из строя.

Схемы различных видов розеток

На автомобилях отечественного производства чаще всего устанавливаются электрические разъемы на 7 пинов. Они обеспечивают передачу всех сигналов от автомобиля к БТС. Если вместо грузового прицепа необходимо подключить трейлер, то используют розетку на 13 контактов. Для электрической разводки (распиновки) используют многожильные провода в двойной изоляции с сечением жилы не менее 1,5 мм². Для защиты жгута от повреждения его помещают в гофрорукав.

Штатный способ

Самый простой метод, при котором не требуется вмешательства в электросхему. Нужно купить набор переходников, которые ставятся на заводские разъемы задних фонарей. Они снабжены выводами на ТСУ.

Такие наборы можно подобрать для подключения розетки фаркопа к автомобилю ВАЗ большинства выпускающихся сегодня моделей: «Ларгус», «Гранта», «Веста», «Калина», «Шевроле Нива».

Универсальный метод

Иногда соединительный разъем не предусмотрен конструкцией. Установить его под силу каждому автовладельцу. Главное, чтобы бортовой компьютер был. В противном случае придется использовать специальные клипсы или паяльник для прямого подключения в электросистему автомобиля.

Прямое подключение при наличии бортового компьютера невозможно. Оно вызовет увеличение нагрузки на мозг транспортного средства. И бортовой компьютер не только выдаст ошибку подключения, но и благополучно отойдет от дел.

Решить проблему поможет блок согласования. Его располагают между шиной управления и электрическими проводами прицепа. Принцип его работы заслуживает отдельной статьи. При следовании руководству распайки бортовой компьютер не увидит лишнего потребителя.

Теперь, когда мы изучили теорию, рассмотрим подробно распин

Схема подключения прицепа и распиновка розетки фаркопа

В далекие 90-ые на постсоветских просторах произошел настоящий бум перевозок, что и привело к увеличению производства автомобильных прицепов. В те годы огромную популярность приобрели путешествия в мобильных домах, а также разнообразные водные виды спорта, где требовалось наличие легких катеров, лодок и водных мотоциклов.

Необходимость оснащение прицепа

Многие предприятия переквалифицировали свое производство на изготовление новейших прототипов сцепных устройств. Но увеличение на дорогах таких транспортных средств повлекло за собой и оснащения их специальными сигнализирующими огнями, которые аналогичны автомобильным.

К недавнему времени большинство автомобилистов использовали простейшее подключение фаркопа, к тому же схема подключения розетки фаркопа и распиновка розетки фаркопа не отличалась особой сложностью, и автолюбители редко затрагивали данный вопрос.

Тогда, как правило, использовались одноцветные проводники распиновки, подключение которых можно было легко выполнить с помощью специального тестера, оснащенного лампочкой загрузки. Но ситуация в корни изменилась после того, как рынок заполонила дешевая китайская продукция.

Китайская техника имеет цветные проводники, что, казалось бы, должно упростить процедуру подсоединения, но подключение проводки фаркопа иногда становиться настоящей головной болью для водителей.

Общие факты

Как известно, вся электропроводка в автомобиле спрятана под обшивкой. Та часть проводов, которая необходима для питания прицепа, как правило, тянется от аккумулятора до приборной панели. Далее она проходит через весь салон к заднему бамперу, и выходит в месте под названием розетка фаркопа.

Что касается прицепа, то здесь все еще проще. От фонарей прицепа электропроводка проходит по его днищу и крепиться к нему с помощью специальных хомутов, как правило, металлических. Далее она идет к месту соединения под названием вилка прицепа.

Сборка автопоезда дело не хитрое, но проблемы все-таки возможны. С чего непосредственно начинать сборку точно сказать невозможно. Учтите, что худший вариант, это коммутация узлов в автомобиле, что может привести к серьезным последствиям.

Пройти ТО в таком случае будет очень сложно, так как отсутствие хотя бы одного светового элемента повлечет за собой ряд вопросов со стороны ДПС. Неправильно соединенные или вовсе отключенные световые элементы могут повлечь аварийную ситуацию во время движения, поэтому стоит быть максимально осторожным.

Чтобы правильно произвести работу необходимо разобраться в стандартах схемы подключения прицепа и распиновки розетки фаркопа, и только после данной процедуры приступать непосредственно к подключению.

Варианты разъемов и схемы подключения

Изначально схема подключения фаркопа имела 7 контактов, еще их часто называют 7-пиновыми разъемами. Впервые такое новшество появилось США, а чуть позже и в Европе. Со временем разъемы на прицеп немного изменились и имели уже 13 контактов, а иногда и все 15.

Также в те времена можно было встретить специальные разъемы, больше напоминающие шлейфы, но сегодня они используются исключительно на узкопрофильных видах техники.

Что касается стран бывшего СССР, то здесь наибольшую популярность заработали европейские типы подключения розетки фаркопа к автомобилю. Вилка для прицепа оснащена безопасным и корректным вхождением в виде так званого «папа-мама».

Такой вариант подключения максимально удобный, и даже при нулевой видимости промахнуться и не попасть просто невозможно.

Американский аналог схож своей конструкцией с европейским. Отличия касаются только электрической разводки сигнала. Также некоторые американские соединения имеют 4-х пиновые разъемы.
Разъемы 13 пин устанавливаются, как на европейских, так и на американских автомобилях.

К слову, сегодня розетка фаркопа в большей части ав

Схема подключения разъема прицепа (распиновка розетки фаркопа)

Схема подключения разъема прицепа (распиновка розетки фаркопа)

Схема подключения прицепа распиновка розетки фаркопа:

№ контакта

Код

Цвет проводов МЗСА

Цвет проводов ГОСТ 9200-76 стр. 10 (11)

Сигнал

Сечение провода

1

L

Желтый

Желтый

Левый поворотник

1,5 мм2

2

54G

Голубой

Голубой

Опция, в России выводят противотуманный фонарь

1,5 мм2

3

31

Белый

Белый

Земля (-)

2,5 мм2

4

R

Зеленый

Зеленый

Правый поворотник

1,5 мм2

5

58R

(Нет провода)

Коричневый

Правый габарит и подсветка номера (иногда задний ход)

1,5 мм2

6

54

Коричневый

Красный

Стоп-сигналы

1,5 мм2

7

58L

Черный

Черный

Левый габарит

1,5 мм2

Обратите внимание, что на прицепах МЗСА к 5-у сигналу ничего не выводиться. Соответственно, если у вас на прицепе МЗСА не горят габаритные огни, скорее всего в розетке фаркопа сигнал выведен только на 5-й контакт, а на 7-й нет.

Некоторые российские производители прицепов при установке фонаря заднего хода подключают его к 5-й клемме, а за габаритами оставляют 7-й контакт.

Для долгой и безотказной службы электрической розетки советуем после подсоединения контактов промазать их литолом или солидолом, а место входа жгута проводов в розетку надежно обработать герметиком.

виды разъемов и схемы подключения к легковому автомобилю

Для многих владельцев автомобилей при подключении фаркопа не существует сложностей. Однако для этого необходимо иметь некоторые знания в области электротехники. В первую очередь это касается распиновки розетки прицепа, тогда при знакомстве со схемой подключения можно гарантировать отсутствие проблем.

Виды розеток и схемы подсоединения

В настоящее время активно используется несколько видов разъемов для подключения автомобильных прицепов:

  • Семипиновые разъемы американского и европейского типов.
  • Розетка 13 pin.
  • Спецразъемы.

Наибольшей популярностью среди отечественных автолюбителей пользуется европейская семипиновая розетка. Ее главной особенностью является наличие на каждом из разъемов гнезд типа «мама» и «папа». Конструкторы пошли на такой шаг намеренно, чтобы обеспечить максимально безопасное подключение в любых ситуациях. Ошибиться при соединении гнезд в этом случае просто невозможно.

При этом и распиновка фаркопа не отличается большой сложностью. Чаще всего второй контакт при подключении не задействован и является опциональным для подачи напряжения в 12 вольт. Иногда владельцы автомобилей не обращают внимания на разделение проводников в соответствии с габаритными огнями и просто объединяют их в схеме подключения розетки фаркопа. Однако так поступать не стоит, поскольку возникнут проблемы с нормальной работой функции светового паркинга, используемой во время остановки на обочине.

Еще одна особенность этого типа разъема состоит в наличии контакта заднего хода, а также отсутствии разделения в соответствии с габаритными огнями. При этом в некоторых американских машинах для этого используется один проводник. Чаще всего схема подключения розетки прицепа легкового автомобиля входит в комплект поставки, а все провода имеют определенное цветовое обозначение, что значительно упрощает подсоединение.

Розетки на 13 pin оснащаются контактами для подключения дополнительных устройств, а также положительной и отрицательной шины. В этом и состоит их основное отличие. Не стоит забывать — данный разъем рассчитан на больший ток, что позволяет его использовать, например, для зарядки аккумуляторных батарей, а также подачи питающего напряжения для оборудования прицеп-дача. Что касается специальных разъемов, то они могут использоваться для подключения современных моделей прицепов, оснащенных собственными электронными системами.

Подключение фаркопов современных автомобилей

В машинах, выпущенных до 2000 года, активно использовалась аналоговая схема управления задними световыми устройствами. При их подключении чаще всего возникали трудности при правильном определении места включения нужного проводника. Многие владельцы автомобилей при решении этой задачи последовательно подключали контакты к сигнальной лампе.

Однако после активного внедрения цифровых схем управления подобный подход стал представлять серьезную опасность. Это связано с тем, что к световым приборам поступает питающее напряжение и цифровые сигналы. Нецелесообразно в такой ситуации использовать при подключении задних фар и различные скрутки. В теории это возможно, но электроника автомобиля может выдать сообщение о наличии ошибки и отключить их, ведь показатель потребляемого тока будет существенно превышен.

Чтобы избежать этих проблем, рекомендуется использовать цифровые блоки согласования. В инструкции также должен находиться список совместимых автомобилей. Также можно приобрести недорогой набор для радиолюбителей. В их комплект, кроме всех необходимых деталей, входит обобщенная схема подключения прицепа. Распиновка розетки фаркопа в такой ситуации определяется владельцем автомобиля самостоятельно.

Алгоритм действий

На первом этапе следует определиться со схемой подключения, необходимостью применения блока согласования, а также выбрать разъем. Если покупка прицепа не планируется и будут использоваться только арендованные устройства, то стоит сразу установить 13-контактный разъем.

Благодаря наличию в продаже переходников, к нему впоследствии можно будет легко подключить семипиновый разъем. Хотя без особых проблем можно найти и обратный переходник, 13-пиновый более удобен в использовании по причине наличия дополнительных контактов. Если прицеп требуется подключить к автомобилю, выпущенному до 2000 года, то необходимость в использовании блока согласования может не возникнуть. Однако придется на четверть увеличить номинал предохранителей.

Следующим шагом станет проверка электрических цепей прицепа. Если он арендуется, то в обязательном порядке следует проверить его работоспособность. Чаще всего встречаются следующие проблемы с работой электрооборудования прицепов:

  • Короткое замыкание в зонах трущихся элементов.
  • Выход из строя ламп.
  • Ухудшение состояния электропроводки в зонах соединения («отгнивание»).

Третий этап предполагает создание схемы трассировки. Если в комплектацию приобретаемого разъема входит набор проводников, то в их замене смысла нет. При их отсутствии следует использовать провода такого сечения и цвета, которые указаны в распиновке. Все соединения проводников желательно проводить классическим способом: удаление изоляции, скрутка, пайка и последующая термоусадка. Вторым вариантом является использование клипс. Однако в такой ситуации нельзя обеспечить прохождение больших токов, а сами соединения не отличаются высокой долговечностью.

Непосредственно при подключении следует проявить максимальную внимательность и лучше предварительно составить список всех соединений. При этом следует помнить, что все соединения проводников должны быть изолированы посредством термоусадочного кембрика. Для снижения рисков попадания на контакты воды их следует предварительно смазать солидолом.

Заключительным этапом подключения является проверка. В первую очередь следует обратить внимание на отсутствие кротких замыканий, прозвонив все электрические связи. Если проблем в ходе проверки не возникло, можно включить зажигание и провести диагностику всех функций. Когда бортовой компьютер сообщает об ошибке, стоит подумать о приобретении блока согласования.

Схема подключения прицепа: распиновка розетки фаркопа

Для перевозки относительно небольших негабаритных грузов многие автолюбители используют автомобильные прицепы. Этот способ довольно удобный, так как требует установки фаркопа на авто и выведения электрических контактов для прицепа. Необходимо знать, что схема подключения прицепа (распиновка розетки фаркопа) зачастую вызывает трудности при монтаже, поэтому ей приходится уделять особой внимание.

Без рабочей электрической части использовать прицепное не полноценно не удастся, так как это будет небезопасно для окружающих. Участники дорожного движения не будут знать о предстоящих маневрах водителя (поворотники и стопы не сработают) и тормозная система окажется недееспособной на вспомогательном транспортном приспособлении.

Как подключить прицеп к легковому автомобилю

Для соединения фаркопа с автотранспортом рекомендуется выполнять следующий пошаговый алгоритм:

  1. Машину принято устанавливать на смотровой яме или на эстакаде для дальнейшей удобной работы с оборудованием. Чтобы исключить возможное короткое замыкание, необходимо откинуть аккумуляторную батарею.
  2. Из багажника удаляются все вещи, включая запасное колесо, какие-то инструменты. От пола отстегивается от клипс обивка, и удаляются все резиновые коврики.
  3. Подносим фаркоп к области установки. Удобными подручными способами фиксируем его в данной зоне, отмечая места, используемые для последующей установки крепежа.
  4. Обсверливаем размеченную область, предварительно накерлив соответствующие точки или использую приготовленный кондуктор.
  5. Получившиеся отверстия нужно обработать защитными антикоррозионными материалами (грунтовкой и краской). Это существенно увеличит эксплуатационный ресурс данной области.
  6. С использованием болтов и шайб фиксируем фаркоп на своем месте. Рекомендуется затягивание осуществлять с помощью динамометрического ключа, а резьбу можно законтрогаить.
  7. Далее высверливаем еще два отверстия в дне багажника и снизу лонжерона. Для данной операции стоит воспользоваться усиливающими накладками. Подобная операция даст возможность не только ужесточить металлическое соединение, но и распределит нагрузку на кузове.

На финальном этапе продевают болты и фиксируют накладки. После этого можно заниматься установкой электрочасти, где потребуется схема подключения розетки фаркопа. Автомобилисты выбирают одну из удобных методик, подходящих именно к конкретному автомобилю. Электрическая схема подключения прицепа к легковому автомобилю хорошо описывается в видео.

Распиновка розетки прицепа легкового автомобиля

Традиционно применяются колодки на 13 либо 7 разъемов-коннекторов. Какую из них в реальных условиях комфортнее использовать автомобилисту, стоит определиться из текущих условий. Обе они являются рабочими и встречаются в деле.

Для гаражных условий выбирают стандартную либо универсальную схему. Более актуальной является стандартная распиновка разъема прицепа. По технологии в ней используется 7 или 13 соединяемых проводов. Число обычно зависит от марки авто.

Принцип действия заключается в том, чтобы сформировать быстроразъемную розетку, где входные провода от автомобиля будут соединяться с разводкой на прицепе. При этом во время выполнения из салона соответствующих действий со световыми приборами, операции будут дублироваться на тыльной стороне прицепа.

Применение стандартного метода

Старые автомобили отечественного производства не предусматривают наличие управляющего автономного блока для управления. Мастера самостоятельно выводят контакты к розетке на 7/13 контактов, воспользовавшись сторонней проводкой. В большинстве случаев не используются какие-то разветвления. Фактически автолюбителя задача сводится к тому, что обеспечить правильную работу световой оптики.

Заранее приобретается удобная розетка на 7/13 контактов. Ее подключают так, чтобы обеспечить соединение к жгуту, подходящему к задней оптике автомобиля. Во время диагностических работ используется технологическое окошко. У некоторых моделей имеется специальный разъем для выведения контакта.

Важно знать, что отведения кабелей от жгута, установленного в автомобиле, можно воспользоваться специальными соединительными клипсами, а также допускается зачистка до медного провода и последующее припаивание нового кабеля для выведения.

Паяный узел важно качественно в последующем заизолировать. Чтобы свести ошибки к минимуму и ускорить работу, стоит заранее запастись инструкцией, в которой указана разводка в авто электрики. Именно на ней базируется схема подключения фаркопа.

Использование стандартной методики

Данный способ является актуальным для владельцев современных автомобилей. Это связано с тем, что такой транспорт имеет гораздо более сложную структуру разводки. В такой ситуации вряд ли удастся обойтись без блока согласования. Он выполняет ответственную роль в процессе, так как постоянно мониторит состояние задней оптики. Если узел определит превышение нормы потребления тока, то он сможет отправить соответствующий предупредительный сигнал водителю.

Установка блока согласования является востребованной в том случае, когда необходимо выполнять правильную наладку передачи управляющих сигналов с применением мультиплексных шин. Процесс монтажа в данном случае осуществляется по следующей схеме:

  1. Блок согласования ставится к разводке автомобиля. Для этого используется схема с разъемами. Она существенно облегчает работу с ним.
  2. Активируем работу блока. После включения станут поступать соответствующие сигналы на заднюю оптику. Такие действия позволят нивелировать для блока распознавание подключенное устройство. Это обеспечит возможность быстрого подсоединения электрики к фаркопу.
  3. В некоторых моделях авто разъем прицепа и блока может не соответствовать один к одному. Они будут визуально отличаться между собой. Это зачастую связано с применением производителями прицепов разных технологий подключения электричества.
  4. Тем, автомобилистам, которые имеют мало опыта работы с электроприборами, не стоит самостоятельно разбирать нестыкующиеся модули. Эту работу желательно доверить специалистам.
  5. В противном случае придется прозванивать каждый элемент в отдельности, выискивая контакты для соединения.

Без правильно подключенной розетки ездить по дорогам общественного пользования нельзя. Это чревато штрафами и другими административными наказаниями.

Интересное по теме:

загрузка...

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Схема подключения прицепа к легковому автомобилю — АвтоМания

В некоторых случаях без использования автомобильного прицепа просто невозможно перевезти определенный груз. Тогда приходится не просто соединить прицеп с фаркопом, но и подключить его. В итоге вы сможете безопасно эксплуатировать прицеп, не переживая о том, что другие участники дорожного движения не могут понять ваших действий во время движения.

Сегодня наиболее популярными считаются разъемы на 7 контактов. Существуют разные варианты разводки проводки в таких разъемах. Иногда приходится устанавливать две розетки с разной распиновкой (например, при использовании прицепов с разными штекерами). Как правило, специалисты рекомендуют просто применять две обычных розетки, так как это гораздо проще, чем искать и подключать 13-контактные варианты.

Итак, начнем с европейской разводки:

  1. L – левый поворотник – провод 1,5 мм2.
  2. 54G – задний противотуманный фонарь - провод 1,5 мм2.
  3. 31 – «минус» (масса) – провод 2,5 мм2.
  4. R – правый поворотник – провод 1,5 мм2.
  5. 58R – подсветка номерного знака и правый габаритный фонарь – провод 1,5 мм2.
  6. 54 – стоп-сигналы – провод 1,5 мм2.
  7. 58L – левый габаритный фонарь – провод 1,5 мм2.
Кроме этой схемы подключения фаркопа, существует и отечественный вариант:
  1. Левый указатель поворота (желтый провод).
  2. Противотуманный задний фонарь (голубой провод).
  3. «Минус», он же – масса (белый провод).
  4. Правый указатель поворота (зеленый провод).
  5.
  6. Стоп-сигнал (коричневый провод).
  7. Габариты (черный провод).

По сути, набор главных функций не зависит от сочетания прицепа/фаркопа (разница заключается лишь в контакте №5), однако иногда возникают трудности. К примеру, если розетка фаркопа имеет российскую разводку, а прицеп рассчитан под европейские авто, не будут гореть правые габаритные огни на прицепе.


На сравнительно простых транспортных средствах подключение розетки фаркопа в большинстве случаев происходит с помощью банального соединения со штатной проводкой, которая ведет к задней оптике. Если же речь идет о моделях с шиной "К" либо фонарями со светодиодной начинкой, придется подключать отдельный силовой кабель и монтировать специальный модуль с реле. В качестве базовых выступают сигналы с задней оптики.

Для подключения фаркопа к электрической проводке автомобиля советуем применять многожильный провод из меди. Идеальный вариант – провод, в котором каждая жила имеет сечение минимум 1,5 кв. мм. Провод должен иметь двойной слой изоляции.

Соединения изготовлены так, что подключить получается лишь единственным методом. Прилагать значительные усилия для этого не нужно. Используется привычное чередование контактов типа мама/папа, а в нижней части розетки можно увидеть специальную направляющую, что существенно облегчает задачу при подключении прицепа.

Почти все розетки, которые можно увидеть сегодня в магазинах, монтируются к металлическому креплению на фаркопе автомобиля. Для этого обычно применяют несколько болтов с гайками. Если розетка получит механические повреждения, заменить её достаточно просто. Необходимости в изменении крепежной системы нет.

В ходе выбора розетки фаркопа советуем проверить, есть ли на её тыльной поверхности уплотнитель из резины, который обеспечивает надежную защиту электрических контактов от попадания грязи и воды. Также желательно проверить, насколько плотно прилегает крышка с передней стороны.

После подключения прицепа по нашей схеме и проверки работоспособности его светотехники желательно позаботиться о защите внутренних элементов розетки от влаги. Не лишним будет применение графитовой смазки, которая также предотвратит окисление контактов. Более детальная схема подключения прицепа есть здесь - https://avtopub.com/podklyuchenie-farkopa-shema-i-raspinovka-rozetki-farkopa/. В принципе, на Автопабе есть достаточно много интересных рекомендаций по этому вопросу, советуем ознакомиться!

Edge Connector и расположение выводов

Обзор

Краевой разъем на micro: bit используется для подключения внешних цепей и компонентов.

Имеется 25 полосок / штифтов, включая 5 колец, для использования с 4-миллиметровыми банановыми заглушками или зажимами «крокодил». 3 из этих колец предназначены для ввода и вывода общего назначения (GPIO), а также могут работать в аналоговом режиме, ШИМ и сенсорном датчике, а два подключены к источнику питания micro: bit.

Полоски меньшего размера, расположенные на расстоянии 1,27 мм от краевого разъема, имеют дополнительные сигналы, некоторые из которых используются micro: bit, а другие можно использовать бесплатно.Можно приобрести ряд внешних разъемов для печатных плат с шагом 80 Вт 1,27 мм, которые можно использовать для легкого доступа к этим дополнительным контактам.

Только контакты на передней панели подключены к сигналам. Задние кольца соединены с передними кольцами, а задние полоски не соединены.

Контакты краевого соединителя

На схемах ниже показано назначение выводов micro: bit. На ревизии платы V2 Контакт 9 больше не используется совместно со светодиодным дисплеем, но контакты 8 и 9 можно настроить для NFC (хотя по умолчанию это отключено).

В2 V1

microbit.pinout.xyz

microbit.pinout.xyz - фантастический ресурс для получения дополнительной информации о выводах micro: bit и о том, как они используются в некоторых популярных аксессуарах.

Контакты и сигналы

В2 В1

В этой таблице показаны различные данные о каждом контакте краевого разъема micro: bit.

м: кольцо мод схема MCU серий функций реж тянуть?
21 COLR3 P0.31 / AIN7 P3 (GPIO), (АНАЛОГОВЫЙ), LEDCOL (3) , (ШИМ), (UART) O
КОЛЬЦО P0 }
КОЛЬЦО P0 }
0 18 КОЛЬЦО P0. 02 / AIN0 P0 } GPIO , АНАЛОГОВЫЙ, СЕНСОРНЫЙ, ШИМ, UART I e10Mu, i12Kd
КОЛЬЦО P0 }
22 COLR1 P0.28 / AIN4 P4 (GPIO), (ANALOG), LEDCOL (1)

Фонари для прицепов для лодок

Фонари для прицепов для лодок


Лодка прицеп Освещение

Фары обычно вызывают постоянную головную боль при использовании на прицепах, которые погружены в воду. соленая вода.Вы, пресноводные парни, не знаете, чего вам не хватает. Там будут всевозможные огни, некоторые из будут даже рекламироваться "стандартные" автомобильные фары как «водостойкий ИЛИ водонепроницаемый». На самом деле их очень мало. Некоторые морские дилеры будут иметь на полках простые автомобильные фары для прицепов, а покупатель будьте осторожны.

Первый Вещи прежде всего: используемые здесь лампочки с двойной нитью накала, что означает, что одна лампочка будет работать как для более яркого заднего фонаря на одной нити накала, так и для более яркого стоп-сигнала на другой.Если вы не получаете должного освещения, ПРОВЕРЬТЕ ЛАМПЫ в первую очередь. Они могут не выгореть, а просто заржаветь. Один обычное лекарство - очистить электрические выступы на задней панели тонкой стальной ватой, затем покройте их вазелином, чтобы предотвратить коррозию. Больше о лампочках далее в этой статье.

Кроме лампочек, большинство частая причина отказа света - плохое соединение ГДЕ-НИБУДЬ в система. Обычно это проявляется в виде коррозии соединения и обычно в месте с заземленным проводом.

Ниже показан электронное письмо с просьбой читателя. Во-первых, это может быть более одного что-то не так. Я бы сначала посмотрел на лампочку и контакты в лампочке патрон или очистите маленькие свинцовые контакты на лампе. Тогда я бы проверил любые соединения для хорошей непрерывности, начиная сзади и вперед. Может быть, где-то под прицепом есть натертая проволока. С тех пор я отредактировал эту статью для большей ясности.

привет

У меня на трейлере одна задняя фара, которая работает только когда вы тормозите, но в остальном не работает.любой совет будет оценен

Фред

Также сколько раз ты еще видят, как кто-то отсоединяет кабель света прицепа от автомобиля прямо перед тем, как бросить прицеп в воду? Возможно, это был порядок дня когда осветительные приборы были открыты для воды, и они решили, что когда лампочки были погружены в воду, когда вы нажимаете на тормоз, чтобы соскользнуть с лодки, холодная вода сломала бы горячую лампочку. Это было давно заброшены с появлением более герметичных световых блоков, особенно герметичных светодиодных единицы.

The Сами световые блоки: Наиболее Фонари прицепа будут подключены к 2 проводам, выходящим из фары, и необходимо иметь хотя бы один крепежный винт, который заземлен внутри, который будет заземлен раму прицепа, либо под болт крепления светового агрегата, либо отдельным провод к вилке полностью.

Это пятно необходимо очистить, чтобы обеспечить хороший контакт. может быть изготовлен.Также рекомендуется смазать шасси смазкой на этот момент, чтобы помочь уменьшить ржавчину и непроводимость в будущем подключение. Вы можете определить, какой именно, посмотрев внутрь устройства, найти металлическую часть, в которой фиксируется лампочка. Тогда это будет больше чем скорее всего, крепежный болт пройдет через него наружу.

В качестве лучшей альтернативы белый провод заземления можно соединить вместе от каждого светового блока RH и LH и очистить обратно к разъем на сцепке, затем заземлите на автомобиле через вилку.

Провода необходимо подключить к проводам, идущим от вставной соединительный блок. В тот момент, когда вы соединяете их на свет Рекомендуется приобрести термоусаживаемую трубку. Сдвиньте Сечение 1 1/2 дюйма над проводом и достаточно далеко, чтобы пайка не повлиять на это. После завершения пайки и охлаждения сдвиньте трубку над новым стыком. Теперь возьмите спичку и нагрейте трубку просто достаточно, чтобы он сжимался и плотно прилегал к обеим сторонам соединения.

Вы могли бы используйте гайки для проводов или обжимайте разъемы, но они не являются водонепроницаемыми. Это также были наблюдения этого человека, что если вы путешествуете длинная неровная дорога (например, Alcan Hiway), которая весит всего лишь проволочной гайкой соединения будут достаточно вибрировать, чтобы порвать провод в месте соединения если трос не прикреплен к оси, раме или части прицепа очень близко к подключению.

Вы можете необходимо выбрать световые агрегаты, соответствующие потребностям вашего прицепа.Это может означают, что вам нужен низкий агрегат, если ваш прицеп имеет такую ​​конструкцию.

Все световые единицы установлены так, чтобы держатель номерного знака устанавливался на левой стороне трейлер ищет вперед. Все сменные осветительные приборы будут поставляться с 10-дюймовыми цветными проводами, выступающими для присоединить к основной проводке прицепа. Блок RH будет иметь коричневый цвет. и зеленый провод, в то время как у блока LH будет коричневый и желтый провод выступающие.

Универсальная электропроводка для прицепа Цветовой код: Нормальный Цвета концевых проводов при использовании с 4 проводами будут белым, коричневым, зеленым и желтым.
Белый - Gr = Земля
Коричневый - TM = Задний фонарь / габаритные огни
Зеленый - RT = правый стоп-сигнал и правый указатель поворота
Желтый - LT = левый стоп-сигнал и левый указатель поворота

The лампы направленного света также работают как стоп-сигналы, поэтому при проверке включается направленный свет, а также стоп-сигнал при остановке, если все подключен правильно.

Другой цвет может быть красный, синий или черный, который обычно используется для вспомогательных (боковые габаритные огни на больших прицепах) и электрические тормоза.Однако красный и синий - это 2, которые вы обычно не вижу на лодочных прицепах.

Земля Провод: Убедитесь, что ваш проводка заземлена на раму или бампер тягача, а затем проложена в клемму заземления на розетке. Теперь убедитесь, что эта земля провод снова прикручен к прицепу, поэтому он также хорошо заземлен. Не делайте полагайтесь на шаровой шарнир, чтобы обеспечить достаточно хорошее заземление. Если вы начнете иметь Если проблемы с освещением, сначала проверьте любое из этих заземляющих соединений на хороший контакт.

Если у вас старый прицеп и есть проблемы со светом, потяните за крышку объектива, включите для этого боковая сторона. Недавно у меня был старый прицеп-пикап Chevrolet, который давал мне подходит. Проследив провода назад от автомобиля, у меня было питание на всем пути лампочку, используя чистое металлическое место для зажима заземления. В проводка выглядела хорошо, и через нее проходило питание. Присмотритесь в тусклом свете или заштрихованная область, чтобы даже можно было увидеть мерцание светящейся лампочки. Я сделал и да там был проблеск силы нити накала.Возможно, это просто плохая почва. Этот конкретный световой блок имел розетку, заземленную на осветительное основание, которое затем был прикручен к металлической станине. Я просто проложил перемычку заземляющим проводом к каждому металлических оснований светильников, затем прикрепил проволочный обжим на конце листовым металлом винт.

Универсальный штекер в Код подключения: Проверьте схему подключения вашего блок розетки. Много лет назад (примерно 40-50) не было универсального проводку, и я даже видел некоторые старые вилки с маркировкой для красного, черного, белый и земляной.Используя это, они обычно использовали синий или зеленый цвет, как землю, довольно запутанно. Стандартный цветовой код, рекомендованный Обществом США. автомобильных инженеров и Канадской ассоциации стандартов перечисленные в таблице ниже. Также некоторые производители автомобилей немного заблудились от этого стандартного кода. Итак, когда вы пытаетесь отследить проблема, не ориентируйтесь только по цвету, а найдите провода по их функциям, как возможно кто-то по какой-то причине поменял проводку.

7-полюсные соединители для прицепов

6-полюсные соединители для прицепов

4-полюсные разъемы

ЛАМПА И СИГНАЛЬНЫЕ ЦЕПИ КОД ПРОВОДА

КОД ПРОВОДА

КОД ПРОВОДА

Наземный возврат в тягач Белый Белый Белый
Левосторонний и левый упор желтый желтый желтый
Правосторонний и правосторонний упор зеленый зеленый зеленый
Задний фонарь / подсветка номерного знака и просвет коричневый Нагрузка на задний фонарь включена с контуром габаритных огней коричневый
Маркер, идентификация и зазор для крупных автомобили Черный коричневый
Стоп-сигнал / электрический тормоз

Аудио аксессуары_Pinouts

ПУШКА DL96R (Женский)
ALESIS ADAT 56-контактный EDAC (розетка)
DB25 (Sub-D) 25-контактный (розетка)
SAC38 / 8 Положение (гнездо)
SAC38 / 12 Положение (гнездо)
SAC56 (гнездо)
SAC90 (Женский)
SAC120 (Женский)

Аудио аксессуары Распиновки коммутационной панели не обязательно принадлежат другим производителям.

ПУШКА DL96R (женский)
The Ниже приводится распиновка «Стандартной конфигурации звука» для CANNON DL 96-контактный разъем. Мы признаем большое разнообразие распиновок которые используются и могут удовлетворить любые требования. Если иначе указано, наши коммутационные панели и кабели с этими разъемами будут подключены с этой распиновкой.

Разъем показано при виде сзади коммутационной панели.

Назад наверх

ПУШКА ВЫВОД DL96R
Стандарт для устройств DL96R, если не указано иное указан

Джек

Совет (+)

Кольцо (-)

Рукав (Земля)

1

A1

B1

C1

2

A2

B2

C2

3

A3

B3

C3

4

A4

B4

C4

5

A5

B5

C5

6

A6

B6

C6

7

A7

B7

C7

8

A8

B8

C8

9

D1

E1

F1

10

D2

E2

F2

11

D3

E3

G1

12

D4

E4

G2

13

D5

E5

G7

14

D6

E6

G8

15

D7

E7

F7

16

D8

E8

F8

17

L1

К1

J1

18

L2

К2

J2

19

L3

К3

h2

20

L4

К4

h3

21

L5

К5

H7

22

L6

К6

H8

23

L7

К7

J7

24

.
