Распиновка фишки прицепа – Распиновка розетки прицепа легкового автомобиля — схема подключения фаркопа

Содержание

Схема подключения фишки прицепа легкового автомобиля

При перевозке крупногабаритных грузов, превышающих объем багажника легкового автомобиля, не обойтись без прицепа. В соответствии с ПДД, такое устройство должно быть оборудовано должным образом для обеспечения норм безопасности. В первую очередь, это требование касается световых приборов, а именно, габаритных и поворотных огней, а также подсветки номерного знака. Соответственно, для подачи питания и управления оборудованием необходимо объединить электросхемы грузового прицепа и автомобиля, делается это с помощью соединительной фишки.

Способы подключения розетки фаркопа

Есть два варианта выполнить подсоединение:

Рассмотрим каждый из них.

Штатное подключение

У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа (согласно распиновке, указанной в руководстве пользователя).

Штатная розетка фаркопа

Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.

Подключение универсальным способом

Когда соединительная фишка не предусмотрена в конструкции, владелец авто может установить ее самостоятельно. Единственное ограничение для этого – наличие бортового компьютера. Если его нет, то розетку подключают напрямую, соединив ее проводами с управляющими цепями при помощи специальных клипс (рис. 3) или методом пайки.

Рисунок 3. Соединительные клипсы

Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра.

Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность.

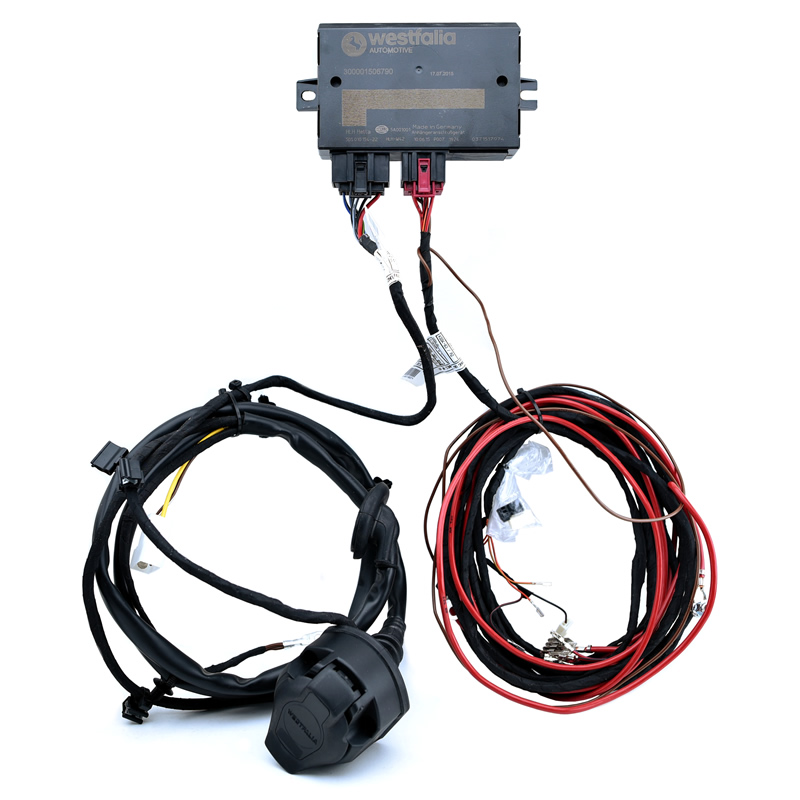

Решить проблему можно с помощью специального устройства – блока согласования, он включается между шиной управления и элетропроводкой прицепа (распайка шины указана в руководстве). Не будем здесь приводить принцип работы этого устройства, поскольку это тема отдельной статьи. В результате установки блока согласования бортовой компьютер «не заметит» подключения к системе электропроводки прицепа.

Разобравшись со способами подключения, перейдем к распиновкам розеток. Вначале рассмотрим классические европейские стандарты, потом ознакомимся с их американским вариантом.

Распиновка 7 пиновой розетки

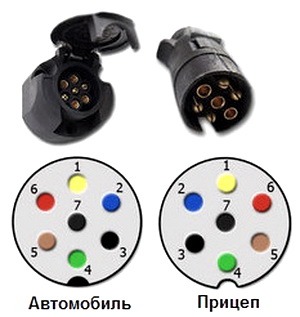

Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.

Распиновка 7-пин розетки фаркопа (А) и соответствующего штекера (В) прицепа

Пояснение к рисунку:

  1. Сигнал управления поворотником левого борта.
  2. Подключение ПТФ (в иномарках контакт может быть не задействован).
  3. Масса.
  4. Сигнал управления поворотником правого борта.
  5. Габаритные огни левого борта.
  6. Управление стоп-сигналами.
  7. Габаритные огни правого борта

На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.

Переходник с 7 на 13 пин

Распиновка 13 пиновой розетки

Данным разъемом оснащаются практически все современные импортные автомобили (если конструкцией предусмотрена его установка). Цвета и номера контактов, а также таблица соответствия приведены ниже.

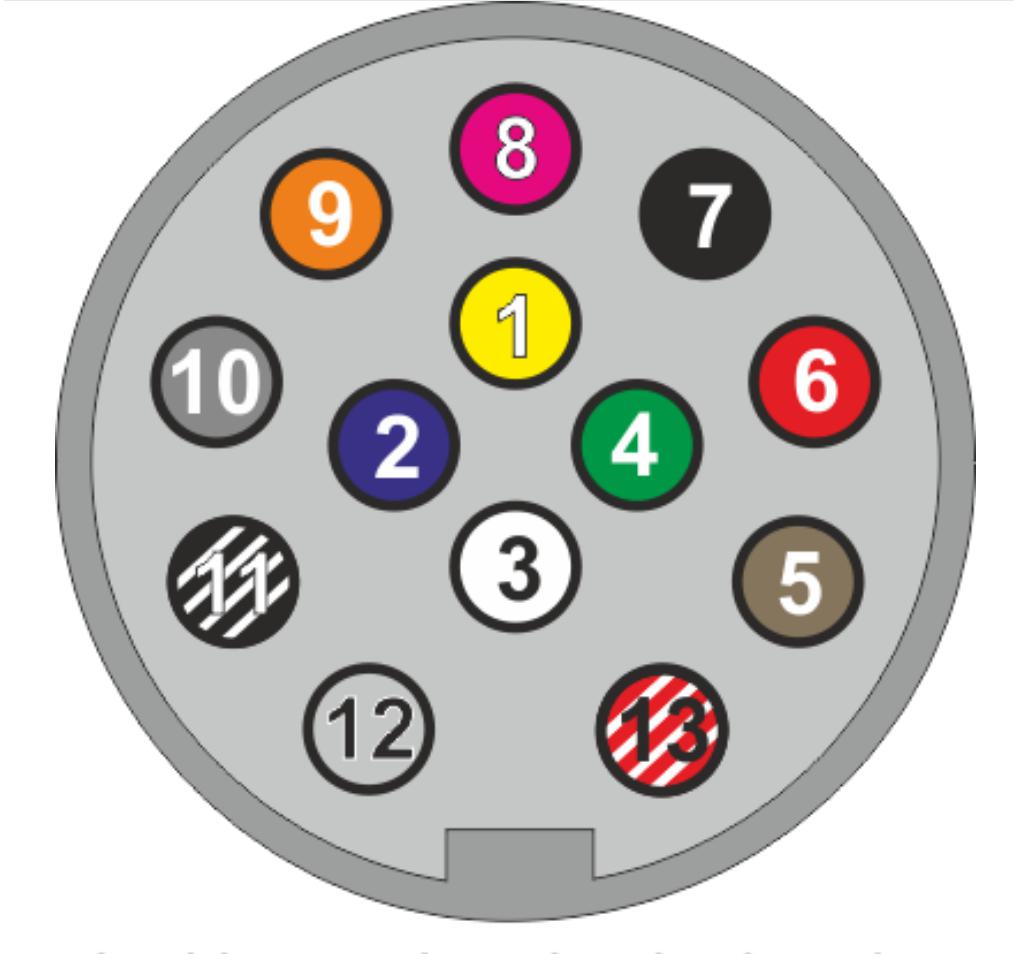

Номера контактов и цвета проводов 13 пиновой розетки

Таблица соответствия для 13-ти пинового разъема.

Номер контакта Окраска провода Функциональное назначение
1 Желтая Поворотник левого борта
2 Синяя Задний ПТФ
3 Белая Масса для цепей с 1 по 8
4 Зеленая Поворотник правого борта
5 Коричневая Подсветка номерного знака и габаритные огни правой стороны
6 Красная Управление стоп-сигналами
7 Черная Подсветка номерного знака и габаритные огни левой стороны
8 Оранжевая Сигнал заднего хода
9 Красная с коричневым +12 V от аккумуляторной батареи
10 Синяя с коричневым +12 V (при включении зажигания)
11 Синяя с белым Масса для цепи 10
12 Не задействован
13 Зеленая с белым Масса для цепи 9

Распиновка 15 контактного разъема

Данный тип разъема для подключения прицепа и полуприцепа – принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.

Американские соединительные фишки

Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

Американская розетка фаркопа на 7 контактов

Обозначения:

  1. Подключение габаритных огней.
  2. +12 V.
  3. Поворотные огни правого борта.
  4. Управление стоп-сигналами.
  5. Масса.
  6. Поворотные огни левого борта.
  7. Сигнал заднего хода.

Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

4-х пиновый разъем

Обозначения:

  1. Масса.
  2. Управление габаритными огнями.
  3. Поворотник левого борта и управление стоп-сигналом.
  4. Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

  1. Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
  2. Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.

Иногда прицеп нам крайне необходим для перевозки каккого-либо негабаритного, тяжелого или грязного груза. И тогда, после механического соеденения с авто, необходимо соеденить их электроцепи, что позволит вам верно информировать других водителей о своих намерениях. Наибольшое распостранение получили 7-контактные разъемы. Есть несколько стандартов разводки проводки в них. У себя я на левую розетку вывел европейский тип, на правой нестандарт полный :), там же я беру «задний ход». Если есть необходимость иметь разные разводки (для разных прицепов или количество контактов выше 7, например при подключении прицепов-дач), то можно использовать 2 стандартных розетки, их намного проще найти, чем 13-пиновые.

Европейская разводка
№___Код___Цепь_______________________________Провод
1___L ___левый поворот _________________________1.5 mm2

2 ___54G__ задн. противотуманный фонарь __________1.5 mm2
3___31 ___ масса (-) _______________________________2.5 mm2
4___R___правый поворот__________________________1.5 mm2
5___58R___правый габарит и подсветка номера_______1.5 mm2
6___54___стоп — сигнал __________________________1.5 mm2
7___58L ___левый габарит_________________________1.5 mm2

Еще есть Российская схема
№___Цепь ____________________Цвет провода
1___левый поворот ______________желтый
2___фонарь противотуманный_____голубой
3___масса (-) ___________________белый
4___правый поворот ____________ зеленый
5
6___стоп — сигнал_______________коричневый
7___габаритные огни _____________черный

Теоретически основные функции будут выполнены при любом сочетании тягач-прицеп (разница только в 5 контакте), но возможны некоторые нестыковки, например:
1) тягач с рос. разводкой, прицеп европ. — не горят на прицепе правые габариты.
2) тягач европеец, прицеп отечеств. — на тягаче реализованы стояночно-парковочные огни (VW), а правый габарит не горит при активации с правой стороны, и горят с двух при активации слева.

Подключения на относительно простых машинах обычно проводят путем врезки в заводскую проводку к задним фонарям,

Практически все розетки, продающиеся на рынке крепятся стандартно к мет. кронштейну на самом фаркопе посредством трех винтов с гайками на «5», поэтому в случаи поломки розетку несложно заменить на иную, крепж переделывать не нужно. При выборе розетки, следует обратить внимание на наличие резинового уплотнения с тыльной стороны для гидроизоляции контактов. С той же цель уделите внимание плотности прилегания крышки с лицевой стороны перед контактами.

После того, как проводка в розетке соеденена и проверена, рекомендую защитить внутренюю часть от попадания влаги и окисления контактов смазав внутри «графиткой».

Легковой автомобиль не рассчитан для транспортировки тяжелого и габаритного груза, а его багажника хватает только для перевозки домашних вещей и небольшого багажа. Для транспортировки более тяжелых и габаритных грузов необходимо использовать другие способы. Чтобы не перегружать автомобиль, оптимальным способом является применение специального прицепа. Его не обязательно покупать, так как требуется он довольно редко. Поэтому можно просто попросить его у знакомых или взять в аренду. Устройство прицепа несложное, при наличии навыков и инструмента его можно изготовить самостоятельно.

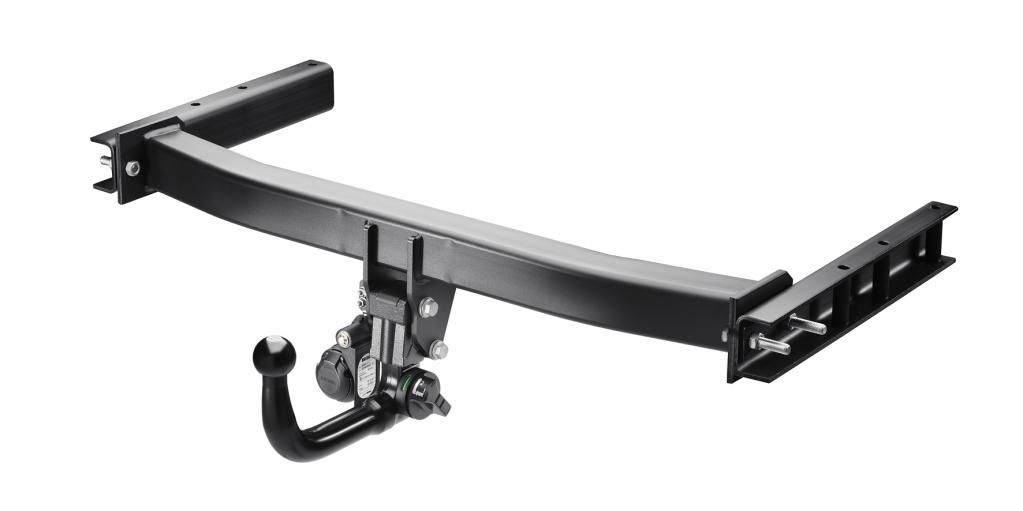

Для присоединения прицепа к автомобилю устанавливается фаркоп и специальная розетка фаркопа, для того, чтобы на прицепе работали стоп-сигналы, поворотные указатели и стояночные фонари. Подключить розетку фаркопа можно как самому, так и обратившись за помощью к специалистам.

Подключение розетки на отечественных автомобилях более простое, так как наши автомобили имеют простые электрические схемы. Кроме этого сложность подключения розетки зависит от выбора варианта схемы подключения. Для этого может понадобиться проведение некоторых испытаний с проводкой автомобиля.

Виды и устройство

Существует два вида розеток фаркопа, отличающихся количеством контактов и другими особенностями:

13-контактная розетка фаркопа

Такие модели чаще всего применяются на европейских и американских марках автомобилей. Вспомогательные контакты, находящиеся в розетке, применяются для подключения противотуманных плафонов и других электрических устройств. Например, в качестве прицепа может быть небольшой домик на колесах. В нем кроме габаритных фонарей и стоп-сигналов необходимо подключить питание различных устройств, которые будут использоваться.

  1. Левый поворот, аварийная сигнализация (желтый провод).
  2. Противотуманные фонари, при наличии ее на прицепе (синий провод).
  3. Отрицательный полюс питания, соединяемый с кузовом автомобиля, для контактов 1, 2 и с 4 по 8 на 35 ампер (белый провод).
  4. Правый поворот (зеленый провод).
  5. Правый габаритный огонь, номерное освещение (коричневый цвет).
  6. Стоп-сигналы (красный цвет). Запрещается использовать прицеп без подключенного провода стоп-сигналов, это нарушает безопасность движения.
  7. Левый габаритный фонарь, также соединяется с подсветкой номера (черный цвет).
  8. Фонарь заднего хода (розовый цвет).
  9. Положительный полюс питания, действующий даже при выключенном зажигании, соединенный напрямую с аккумуляторной батареей (оранжевый провод).
  10. Положительный полюс, работающий только при включенном зажигании (серый провод).
  11. Отрицательный полюс для 10-го контакта на 35 ампер, соединяется с кузовом автомобиля (черно-белый провод).
  12. Запасное гнездо контакта, к нему можно подключить сигнальный провод (сине-белый).
  13. Отрицательный полюс для 9-го контакта на 35 ампер.
7-контактная розетка фаркопа

Такие розетки обычно применяются на отечественных автомобилях. При этом применяются контакты для работы стоп-сигналов, ламп поворотов и огней габаритов. Это наиболее простой и популярный вид розеток фаркопа.

  1. Левый указатель поворота.
  2. Положительный полюс питания.
  3. Отрицательный вывод.
  4. Правый указатель поворота.
  5. Правый габаритный фонарь и номерная подсветка.
  6. Стоп-сигналы.
  7. Левый габаритный фонарь.
Необходимые материалы
  • Сама розетка фаркопа, резиновое уплотнение и крышка. При покупке необходимо проверить качественное прилегание деталей корпуса, наличие люфта в гнездах контактов, выполненных из латуни, состояние и качество резьбы, крепежных винтов на контактах розетки.
  • Соединительные колодки, желательно с наличием гнезд предохранителей.
  • Одножильный изолированный провод для автомобильной проводки сечением не менее 1,5 мм 2 .
  • Силиконовый герметик для автомобилей, любого производителя и цвета.
  • Металлическая или пластиковая гофрированная труба для прокладки жгутов проводов длиной 3 метра, набор пластиковых хомутиков для крепления жгутов проводов.

Перед тем, как собирать розетку и подключать провода, необходимо проверить герметичность и плотность соединений корпуса розетки с крышкой и заглушками, методом обливания водой. Если выявлены места с плохой герметичностью, то после окончательного монтажа и сборки их заделывают с помощью силикона.

Подключение к бортовой сети автомобиля

Широко применяемая на сегодняшний день розетка фаркопа – семиконтактная модель. Поэтому рассмотрим подключение к автомобилю этой розетки. Она применяется в случае, если на машине сигнальные лампы и световые устройства функционируют без микропроцессора.

Перед началом выполнения укладки и подключения проводки, необходимо приготовить электрическую схему вашего автомобиля и схему купленной розетки фаркопа. По ней можно определять место и назначение проводов.

В продаже часто бывает набор проводов для подключения фаркопных розеток. Если такого не оказалось, то его можно самостоятельно изготовить. Для жгута применяют провод ПВС сечением не менее 1,5 мм 2 с двумя или тремя жилами, в зависимости от схемы подключения.

Для подключения к гнездам розетки потребуется к каждому гнезду по одному 1-жильному проводу для стоп-сигнала, указателей поворота, противотуманных и габаритных фонарей, освещения номера. Дополнительно следует использовать два провода на массу (отрицательный полюс) и на фонарь заднего хода (при наличии). Также потребуется по 5 одножильных проводов на правый и левый плафон и провод массы. В общей сложности должно получиться 11 жил.

Правые и левые стороны стоп-сигналов, заднего хода, габаритов и противотуманок срабатывают синхронно, поэтому можно сделать схему проще. Для этого соответствующие разъемы розетки можно подключить не двумя, а одним проводом, что и делают многие автолюбители. Число жил проводов сразу становится меньше, вместо 11 проводов будет всего 7. Это и соответствует количеству гнезд в розетке. Но в заводских жгутах предусмотрено подключение разных ламп своими проводами.

Завод изготовитель применяет такую схему по следующим причинам:

  • Рабочий ток делится на два провода, чем уменьшается нагрузка и вероятность оплавления изоляции.
  • Увеличивается надежность работы фонарей.
  • Подключение и контроль работы фонарей и электрических цепей становится проще.
  • Можно использовать разные схемы подключения.
Достоинства схемы с меньшим числом проводов
  • Простая распиновка контактов и подключение жгутов.
  • Для функционирования любой спаренной системы стоп-сигналов или габаритных фонарей отводится по одному гнезду на розетке.
Недостатки

Вынужденное применение для подсоединения 3-х ламп одного 1-жильного провода, который рассчитан только на нагрузку одной лампы. Такая трехкратная токовая перегрузка способствует перегреву и оплавлению изоляции.

Удобным способом соединения проводов является использование коммутационной колодки. Ее можно зафиксировать на кронштейне возле левого фонаря автомобиля. Перед установкой нужно просверлить в полу багажника отверстия, и одинарным проводом замерить длину необходимого жгута от розетки до колодки с небольшим запасом провода.

Порядок подключения
  • Отрезать 5 кусков провода отмеренной длины, подписать их по соответствующим местам подключения.
  • Отмерить и отрезать проводник отдельно для ламп поворота на правый плафон и на освещение номерного знака. Длина этих проводов отличается от первых пяти штук, поэтому их лучше подключать отдельно. Маркировать провода желательно цветным фломастером или карандашом.
  • Концы проводов необходимо зачистить на 1 см, залудить припоем с помощью паяльника.
  • Соответственно схеме подключения зафиксировать концы проводников в гнездах контактов розетки и установить уплотнительное кольцо.
  • Провода свернуть в жгут и протянуть в гофрошланг.
  • Закрепить на фаркопе розетку по схеме.
  • Проложить гофрированный шланг со жгутом проводов по запланированному пути.
  • Концы проводников жгута зафиксировать на коммутационной колодке.
  • Выполнить распайку розетки по схеме. Можно не делать дополнительный монтаж, а припаять провода к проводке автомобиля, заранее очистив часть их изоляции горячим паяльником. Места соединения необходимо заизолировать.
Подключение к разъемам двух фонарей

Провода подключаем к разъемам правого и левого фонаря с разделением токовой нагрузки, так как потребляемый фонарями, расположенными на прицепе, ток разделяется на правую и левую ветки фонарей автомобиля. Соединение по такой схеме будет более безопасным. Нагрузка на провода спаренных фонарей уменьшается: была утроенной, а станет удвоенной, что значительно безопаснее.

Этот способ похож на предыдущий. Он отличается лишь необходимостью соединения с контактами двойного числа проводов, увеличится количество монтажных гильз.

По данной схеме розетка фаркопа подключена к автомобилю с соблюдением безопасности эксплуатации автомобиля.

Такую схему называют универсальной. Она рекомендована к широкому использованию. Розетка фаркопа подключается с помощью отдельного жгута проводников для управления ламп задних фонарей, противотуманок, освещения номерного знака, который подключается прямо на монтажном блоке.

Место подключения каждого провода электрической проводки прицепа расположено до клеммы предохранителя, а значит, на него нет дополнительной нагрузки. Чтобы предотвратить короткие замыкания дополнительный жгут нужно оснастить своей установочной предохранительной колодкой, и разместить в багажнике машины.

В этом случае сложность подключения заключается в том, что необходимо укладывать в салоне машины жгут проводников для подсоединения розетки, и дополнительно тратиться на покупку дополнительных проводов.

Если в устройстве автомобиля имеется проверка состояния приборов освещения и электропроводки с использованием микропроцессоров, то дополнительный жгут для прицепа нужно подключать с помощью особых микрокоммутаторов. Такая работа по установке довольно сложная, и требует участия опытного автоэлектрика.

«>

kalina-2.ru

Схема Подключения Прицепа Распиновка - tokzamer.ru

Но теперь понимают, задумка бессмысленная. После того как вы подключили прицеп и проверили что все системы работают нормально, а огни горят, не забудьте защитить внутренние элементы от влаги.


Каждая машина может иметь свои особенности.

Если конструкция не герметична, то слабые места нужно будет обработать силиконом, после завершающего этапа монтажа фаркопа. На некоторых американских автомобилях используются четырехпиновые розетки.
Кабель с розеткой и 2 штекерами от тягача к прицепу (распиновка)

Вместе с габаритными огнями или вместе с каким сигналом? Разберемся, к каким потребителям распиновка сигналы от определенных контактов: к контакту номер 1 подходит провод желтого цвета, подающий подключенье к лампе левого фонаря поворота; контактная группа 2 связана плюсовым проводом с сигналом задней противотуманной фары; третий коннектор соединен проводником в серой изоляции с минусовым контактом, выполняющего функции массы; контактная группа номер 4 связана проводом в зеленой схеме с лампой сигнала правого поворота; от пятого контакта отходит коричневый провод, подключенный к правому габариту и подсветке номера; через шестой розеточный элемент, связанный проводом в красной изоляции со стоп-фонарями, подается питающее напряжение; прицеп номер 7 осуществляет передачу управляющего сигнала через черный провод к левому габаритному фонарю.

Также провода можно паять, после чего тщательно изолируется место пайки. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.

Подготовлю для вас несколько изображений, отображающих суть типовых распиновок на розетках тягово-сцепных автомобильных устройств.

Либо идите к хорошему проверенному электрику. Семипиновые разъемы могут быть европейского и американского исполнения.


И не важно, подключаетесь вы к американскому авто, к евро машине или продукту отечественного производства. При монтажных операциях следует пользоваться обжимными клипсами, обеспечивающими хороший контакт проводников.

ПОДКЛЮЧАЕМ РОЗЕТКУ НА ПРИЦЕП — СВОИМИ РУКАМИ.

Виды разъемов и схемы подключения

Единственное ограничение для этого — наличие бортового компьютера. Перед тем как начать операцию, следует убедиться, что проводков хватает.

Рисунок 7. Подготовлю для вас несколько изображений, отображающих суть типовых распиновок на розетках тягово-сцепных автомобильных устройств.

На астра бк думает что подключён прицеп и тестирует его постоянно типа проверте стоп сигналы повороты.

Если вы сомневаетесь в своих силах, то лучше не рисковать и обратиться к специалистам, которые за небольшую плату сделают все согласно всем требованиям. Регламентирована даже площадь поперечного сечения проводников, которая составляет от 1,5 до 2,5 мм2 в зависимости от потребляемой нагрузки.


Блок управления на таких авто обычно тестирует все системы, оптику и т. Если они совпадают визуально, то можно просто попробовать соединить одно к другому.

Типы соединительных разъемов Наибольшее распространение для легковых автоприцепов как в России, так и за рубежом — прежде всего в Европе, получили 7-контактная 7-pin и контактная pin схемы подключения. Или я что-то не понимаю?

Если в комплекте не предусмотрены провода, тогда необходимо найти медные с подходящей толщиной.
Спиральный кабель подключения прицепа / полуприцепа.От тягаче к прицепу. Куда,какой провод,разъём

Читайте дополнительно: Как поменять электрощиток в квартире

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Для обеспечения надежности соединения необходимо приобрести специальные клеммы, изоленту и термоусадочную трубку.

Обычно они продаются вместе с фаркопом, но если в упаковке их нет, тогда нужно посетить рынок или строительный гипермаркет для покупки. Подключение прицепа к машине это не просто соединение двух штекеров.

Качество материалов и сборки очень хорошее. Олег

Термоусадка и изолента. На некоторых моделях прицепов стоят замковые устройства со стабилизатором, где шар обжимают пластиковые фрикционы или сам прицеп сделан из материалов, которые не проводят электричество и такое решение не удобно для производителей. Помните, только официальные документы и инструкции производителя.

В России чаще всего применяют европейскую распиновку. На электронные блоки также устанавливают специальный переходник. Блоки выбирают исходя из того, какой у вас автоприцеп и марка автомобиля, а также каким тягово-сцепных устройством оснащена машина.


Это означает что проводка, идущая с разъема, подключается к проводам задних световых элементов. Важные сведения Определение разъема можно охарактеризовать как сочетание вилок и розеток, которые подключаются после того, как прицеп надели на ТСУ. Цены очень низкие. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа согласно распиновке, указанной в руководстве пользователя.

При соединении фаркопа, автоприцепа и машины требуется быть предельно внимательным. Чаще всего в этом месте можно найти специальное технологическое окно, предусмотренное производителями с целью упростить процедуру замены испорченных лампочек.

Сергей В случае, если потребуется установить дополнительную розетку ТСУ, крепить ее необходимо в подрозетник фаркопа. Вариант 1 Данный метод подходит для тех ситуаций, когда в автомобиле отсутствует современный блок управления, что делает возможным подключить провода напрямую к электро-цепи.
цепляем прицеп

Написать отзыв

Она нужна для предохранения от различных внешних воздействий. Переходник с 7 на 13 пин Распиновка 13 пиновой розетки Данным разъемом оснащаются практически все современные импортные автомобили если конструкцией предусмотрена его установка.

На некоторых моделях прицепов стоят замковые устройства со стабилизатором, где шар обжимают пластиковые фрикционы или сам прицеп сделан из материалов, которые не проводят электричество и такое решение не удобно для производителей. На крышу машины вроде ВАЗ помещать их неудобно и небезопасно. Вариант 2 Если же вы являетесь владельцем современной иномарки, то, скорее всего в ней установлена непростая электронная начинка, которая не позволит подключить прицеп первым методом.

Советы и рекомендации Простая схема подключения розетки 7 пин предполагает, что нужно определить трассировку проводов. Штатное подключение У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. Приобретать можно людям с отечественными, а также китайскими автомобилями.

Параллельно следует заготовить соединительные колодки лучшими будут вариан6ты с гнездами для предохранителей. В этом случае распиновку делают универсальным способом. Но теперь понимают, задумка бессмысленная.

Описание Фаркоп 13 pin

Автомобилистам, решившим самостоятельно установить ТСУ, и произвести монтаж розетки, необходимо запомнить одно правило: каждая жила в многожильном кабеле должна в толщину составлять не меньше полутора миллиметров. Этот прибор подключают к штатной электрике автомобиля, и он становится своего рода посредником, позволяющим беспрепятственно передавать сигнал на световые элементы прицепа. Помните, что работы по подключению и монтажу осуществляются только при условии отключения питания от аккумулятора транспортного средства. А чтобы ее не ломать, можно обратиться к хорошим специалистам.

Если будет выявлено большое потребление тока, контроллер уведомит об ошибке. Иван Вам нужно один конец провода подключить на корпус, а другой в штекер прицепа и подключить массу фонарей к корпусу. Обычно на прицепах без тормозной системы заднего хода нет. Схемы подключения прицепа к бортовой сети авто стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.

Распиновка 7 пиновой розетки

Габаритные огни правого борта На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Есть решение — усилитель радиосигнала. Возможно у Вас габариты прицепа на одном проводе, в этом случае нужно смотреть схему подключения, которая указана выше. Клеммы, которые будут соединяться с проводами. В некоторых случаях количество контактов у них отличается.

Важно, чтобы контакты не были окислены или отгнили. Номер контакта. Для этого используется мультиметр.
подключение фаркопа схема

tokzamer.ru

схема подключения розетки 7 pin, распиновка розетки фаркопа

Установка фаркопа на автомобиль является обязательным условием для получения возможности использовать автоприцеп. В свою очередь, кроме обеспечения самой сцепки прицепа, также предельно важна безопасность при использовании прицепной техники.

Другими словами, прицеп не только должен быть  надежно присоединен, но также подключен к автомобилю для того, чтобы могли работать поворотники, стоп-сигналы прицепа и т.д.

Для  того  чтобы  подключить прицеп правильно,  должна быть  заранее изучена схема подключения прицепа, распиновка розетки фаркопа, а также отдельное внимание следует уделить некоторым тонкостям и нюансам.  Далее мы рассмотрим, что представляет собой схема подключения прицепа и как правильно выполнить подключение фаркопа.

Читайте в этой статье

Распиновка и подключение розетки фаркопа

Начнем с того, что соединение прицепа и автомобиля осуществляется при помощи розетки, которая находится возле фаркопа, а также штекера (вилки), который подключен к проводке прицепа.

При этом распиновка розетки прицепа фактически представляет собой схему электроразъемов, чтобы владелец мог безошибочно подключить прицеп к машине и безопасно эксплуатировать технику.

Схема подключения розетки фаркопа предполагает несколько типов разъемов:

  • cемиконтактные 7 pin разъемы европейского типа;
  • разъемы американского типа 7 пин;
  • разъемы 13 pin;
  • особые разъемы.

При этом на территории СНГ зачастую используются 7-контактные разъемы, тогда как 13-контактные часто встречаются на европейских и американских авто. Основное отличие – наличие нескольких дополнительных контактов, чтобы получить возможность включить противотуманные фары, а также допоборудование, которое используется в домах-прицепах.

Что касается стандарта, на обычном прицепе для легковых машин  должны работать сигналы поворота и стопы. При этом схема подключения розетки прицепа зависит не только от того, сколько имеется  контактов, но и от стандартов конкретной страны. На деле, прицеп с европейской 13- пин разводкой  без доработок к розетке 7 пин  не подключить.

Так или иначе, благодаря наличию соединительных разъемов удается объединить электрические схемы автомобиля и прицепа. В двух словах, распиновка прицепа нужна для того, чтобы электрический ток от  сети автомобиля подавался на сеть прицепа. При этом должна быть реализована возможность синхронно использовать поворотники, стопы, а также включить габариты и подсветку номера прицепа.

Розетка фаркопа 7 пин

Итак, хотя на авто могут быть разные типы подключения, сегодня самым распространенным решением является схема подключения, когда вилка имеет 7 контактов. Это так называемый евроразъем 7 pin. Кстати, еще на авто с электронными схемами и блоками управления встречается вариант типа смарт-коннект, который согласует работу проводки машины с прицепом.

Если же говорить об упомянутом выше евроразъеме, такое решение используется для подавляющего большинства прицепов легковых машин. При этом важно учитывать, что приемная, а также ответная часть имеют гнезда двух типов, то есть гнездо «папа» и гнездо «мама». Данное решение необходимо для безопасности, чтобы исключить возможные ошибки при подключении таких разъемов. Также расположение гнезд предотвращает короткое замыкание.

Подобные разъемы можно приобрести в автомагазине или на авторынке. Чтобы выполнить соединение, обычно используются медные кабели с несколькими жилами, которые имеют провода разного цвета.

Еще добавим, чтобы разъемы служили как можно дольше,  контакты нужно намазать литолом. Также рекомендуется всегда использовать защитные пластиковое крышки-колпачки, чтобы вода и грязь не попадали внутрь тогда, когда прицеп отсоединен.

  • Идем далее. Чтобы синхронизировать световые сигналы, нужна особая распиновка розетки прицепа (обычно это 7 пин), а также подключение такой розетки к проводке автомобиля. Получается, на машине стоит розетка фаркопа (розетка прицепа), куда и вставляется вилка проводки прицепа.

Лучше ставить розетку в различные проемы для замены ламп, так как в таких областях наиболее удобный доступ к колодкам. Еще добавим, если на самом фаркопе есть розетка с выведенными на нее сигналами, можно приобрести 7-и контактную вилку. Такова штатная схема подключения фаркопа.

Если же такой розетки нет, тогда стоит прибегнуть к универсальному подключению, когда проводку можно соединять напрямую с сигнальными цепями, однако только на автомобилях без БК. Провода от разъема также соединяются с цепями на задние фонари. Давайте рассмотрим подключение более подробно.

Розетка прицепа: схема подключения

 Начнем с того, что распиновка 7 контактной розетки следующая:

  • поворотник левый;
  • фонарь заднего хода;
  • земля;
  • поворотник правый;
  • подсветка номера и правый габарит;
  • стоп-сигналы;
  • левый габарит;

Если все разъемы совпадают, тогда достаточно вставить вилку прицепа в розетку автомобиля. Однако часто такого совпадения нет. В этом случае есть другие доступные способы подключения.  Например, чтобы реализовать подключение универсальным способом через разъем фаркопа, сначала по очереди нужно соединить провод левого поворотника авто с левым поворотником прицепа, затем задние ПТФ (противотуманный фонарь)  машины с ПТФ прицепа и так далее.

Главное, изучить схему проводки автомобиля, чтобы правильно подобрать необходимые цепи. Для исключения ошибок можно использовать мультиметр. Далее, при подключении проводов через разъем фаркопа, потребуется использовать клипсы для зажима. Также провода можно паять, после чего тщательно изолируется место пайки.

Чтобы подключить фаркоп или подсоединить прицеп,   заранее нужно приготовить материалы для монтажа и подключения. Речь идет о корпусе розетки для фаркопа с крышкой и резиновым кольцом для уплотнения. При выборе нужно обращать внимание на то, чтобы все детали корпуса прилегали, не было люфтов, запрессованные латунные контакты не должны болтаться. Еще нужно проверять состояние резьбы, а также крепежных винтов на клеммах.

Еще понадобиться качественный провод с одной жилой с сечением провода, как минимум 1.5 мм2. Параллельно следует заготовить соединительные колодки (лучшими будут вариан6ты с гнездами для предохранителей). Отдельно стоит заготовить гофрированный шланг, чтобы изолировать жгут проводов, а также хомуты для фиксации проводки. Дополнительно могут потребоваться силиконовые прокладки.

Рекомендуем также прочитать статью о том, как установить Вебасто на машину своими руками. Из этой статьи вы узнаете о подключении Webasto, инструкции при таком подключении, а также на какие тонкости и нюансы следует обращать внимание при монтаже.

Обратите внимание, если же машина имеет БК, напрямую подключаться нельзя. Потребуется вилка прицепа 7 pin, а также блок  управления (блок согласования). Это позволит безболезненно подключиться к бортовой сети, при этом подключение не будет восприниматься основным блоком управления автомобиля как поломка или ошибка.

Электронный блок согласования необходим  для подключения  прицепа к машине со сложной электроникой. Блок управления на таких авто обычно тестирует все системы, оптику и т.д. Если будет выявлено большое потребление тока, контроллер уведомит об ошибке.

В свою очередь, блок согласования нужен, если передача управляющих сигналов происходит по мультиплексной шине. Проводку  следует соединить с сигнальными цепями, при этом сигналы на светотехнику прицепа будут идти не с машины, а с указанного блока согласования. При этом его наличие в цепи БК  автомобиля никак не определяет.

Другими словами, даже при условии того, что после подключения прицепа тока будет потребляться больше (электричество нужно для работы светотехники прицепа), БК автомобиля не будет зажигать индикаторы ошибок на панели приборов.

Советы и рекомендации

Простая схема подключения розетки 7 пин предполагает, что нужно определить трассировку проводов. Наиболее трудным моментом является необходимость определить места включения проводников. При этом наугад осуществлять поиск не рекомендуется.

Получается, лучше не пытаться последовательно соединять контакты автоприцепа с индикаторной лампой. Дело в том, что при наличии цифровых схем управления светотехникой данный способ может привести к поломкам и сбоям.

Еще рекомендуется перед самим подключением выполнять проверку электроцепей в разъеме прицепа (особенно в области контактов и пайки). Важно, чтобы контакты не были окислены или отгнили. Также контакты прозваниваются на предмет короткого замыкания, особенно в подвижных местах.

По окончании проверок нужно составить схему трассировки, распределив провода по цветам. Также нужно определиться с методом соединения проводов, местами их соединения и т.д. В случае, когда соединения вынесены за пределы салона машины, используется термоусадка для защиты и герметизации соединений. После того, как соединение проводки выполнено, выполняется финальная проверка мультиметром на предмет возможных замыканий или плохого контакта.

Подведем итоги

С учетом вышесказанного становится понятно, что подключить прицеп к фаркопу проще всего в том случае, если сам фаркоп уже соединен с проводкой автомобиля и имеет соответствующую розетку. Также в машине может иметься отдельная розетка для прицепа или фаркопа. В этом случае сначала фаркоп соединяется с розеткой, а уже затем прицеп можно подключить к фаркопу.

Задача усложняется в том случае, если таких готовых соединений нет. В этом случае оптимально сначала вывести розетку для прицепа на машине или фаркопе, а уже затем подключать прицеп. При этом нужно отдельно учитывать распиновку и т.д. Напоследок отметим, что если осуществляется подсоединение проводки, такое соединение должно быть выполнено надежно и качественно. Также для авто с электронными контроллерами может отдельно потребоваться блок согласования.



Читайте также

krutimotor.ru

Схема подключения розетки прицепа: распиновка разъема :: SYL.ru

Автомобильный прицеп значительно расширяет возможности машины. При помощи него можно перевозить крупногабаритные грузы, транспортировать снегоход или водный мотоцикл. А иногда и катер.

Для того чтобы сделать использование прицепа безопасным, нужно не только правильно установить фаркоп, но и подключить электрику. Автомобили имеют несколько различных схем подключения розетки прицепа.

Установка фаркопа

Чтобы установить фаркоп, не нужно обладать специальными знаниями по ремонту автомобиля. Любой человек, привыкший самостоятельно менять колеса, сможет поставить прицепное устройство.

установка фаркопа

Современные машины имеют стандартные места для установки фаркопа. Поэтому, чтобы его смонтировать, нужно:

  1. Установить машину на смотровую яму или подъемник.
  2. Внимательно осмотреть лонжероны. Под слоем заводской антикоррозионной мастики должны быть полоски скотча, закрывающие крепежные гайки. Они жестко приварены к кузову.
  3. Завести фаркоп под пол багажника и совместить проушины прицепного устройства с гайками на кузове.
  4. Болтами, идущими в комплекте, закрепить фаркоп.

При покупке не нужно стараться взять самый дешевый фаркоп. Он может доставить много неудобств при установке. Оригинальные изделия легко отличить по качеству изготовления и окраски. Также приобретаемый фаркоп нужно попробовать пристегнуть к прицепу. Его головка может не подойти к сцепному устройству.

Как подвести электричество к автомобильному прицепу

Бортовое электричество подводится при помощи стандартного подключения розетки прицепа. На автомобилях отечественного производства применяют семиконтактные разъемы. Эта разновидность встречается чаще других.

Американские и некоторые европейские машины используют тринадцатиконтактные разъемы. Это связано с возможностью подключения не только прицепов, но и домов на колесах. Они требуют большой мощности от электрической линии. Кроме этого, при помощи такой розетки дополнительно подсоединяются: задняя видеокамера, парктроники, противотуманные фары.

В России подключение розетки фаркопа отличается от зарубежного. Поэтому импортные прицепы имеют другую распиновку и подключить их к российской розетке без переделки не получится.

Прямое подключение

схема 7 pin

Схема подключения розетки прицепа имеет 2 разновидности. В зависимости от количества контактов, они подсоединяются по-разному. Здесь указана схема распиновки розетки с 7 контактами.

Условное обозначение

Подключаемый элемент

Сечение

провода

Цвет провода

1

L

Левый поворотник

1,5 мм

Желтый

2

54G

Свободный провод 12 В для любой опции

1,5 мм

Голубой

3

31

Автомобильная масса

2,5 мм

Белый

4

R

Правый поворотник

1,5 мм

Зеленый

5

85R

Правые габаритные огни и подсветка номерного знака

1,5 мм

Красный

6

54

Стоп-сигналы

1,5 мм

Коричневый

7

58L

Левые габаритные огни

1,5 мм

Черный

Цвета, указанные в таблице, соответствуют стандартным цветам проводов, подводящих электричество к элементам оптики.

В этой схеме подключения прицепа, в распиновке розетки нет заднего хода. Потому что подавляющее большинство прицепов для легковых автомобилей не оборудовано соответствующей световой сигнализацией.

Подключение розетки с 13 контактами

Схема распиновки на 13 контактов немного сложнее.

схема 13 pin

Условное обозначение

Что подключается

Цвет провода

1

1L

Левый поворотник

Желтый

2

2

Задние противотуманные фары

Голубой

3

3/31

Масса для контактов с 1 по 8

Белый

4

4R

Правый поворотник

Зеленый

5

5/58-R

Левые габаритные огни и подсветка номерного знака

Коричневый

6

6/54

Стоп-сигнал

Красный

7

7/58-L

Правые габаритные огни

Черный

8

8

Сигнализация заднего хода

Черно-красный

9

9

Постоянное напряжение силой тока до 35 А

Коричнево-белый

10

10

Напряжение, идущее через замок зажигания

Красный

11

11

Основная масса

Белый

12

12

Резервный провод

Красно-голубой

13

13

Масса для контакта 9

Белый

При отсутствии проверки бортовым компьютером задней проводки схема подключения розетки прицепа остается стандартной.

Самостоятельная установка

Смонтировать электрическую систему фаркопа можно самому. Это отнимет около 2 часов. Электрика имеет несложную схему подключения вилки прицепа к розетке. Разъем должен обеспечивать легкое и надежное соединение электрической проводки.

Для того чтобы установить розетку, нужно:

  1. Открыть багажник машины и снять пластиковую или войлочную обшивку. Клипсы крепления лучше демонтировать съемником в форме лопаточки с прорезью. В этом случае клипсы останутся целыми и не нужно будет покупать новые.
  2. Осмотреть заднюю часть багажного отсека. Там, где крепится бампер, должны быть резиновые заглушки, через которые проходит провод, питающий подсветку номера. Через эту резинку необходимо завести в багажник пучок проводов для подключения розетки фаркопа. установка розетки
  3. Осмотреть шину, идущую на задние фонари. Разделить пучок на отдельные провода.
  4. Зачистить изоляцию не более 1 см на каждом проводе. К оголенным участкам нужно подсоединить провода от розетки. Соединение лучше делать при помощи обжимных замков для быстрого сращивания проводов. Это качественнее, чем делать скрутки.
  5. Закрепить розетку в своем кронштейне при помощи болтов.
  6. Проверить правильность подключения. Для этого нужно подцепить прицеп к фаркопу и проверить работу световой сигнализации.

Если электрика прицепа работает, можно устанавливать обшивку.

Как найти неисправность

В сырую погоду контакты розетки окисляются. Также на нее попадает грязь, которая ухудшает контакт в разъеме. По этой причине освещение прицепа перестает работать. Как выявить причину и устранить неисправность?

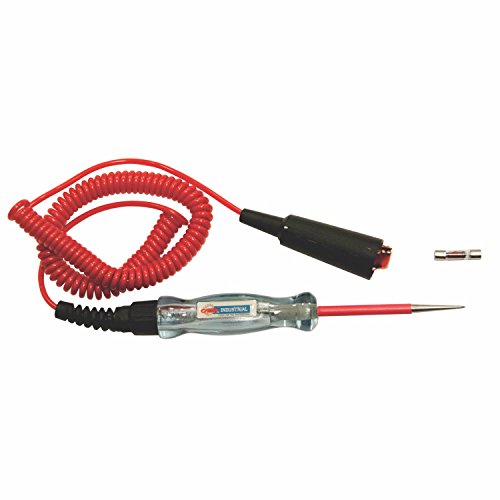

Для простой проверки автомобильной электрики существует индикатор, именуемый в народе "контролька". Он представляет собой лампочку с двумя проводами, имеющими на концах зажимы.

индикатор напряжения

По схеме подключения розетки прицепа ясно, какой осветительный прибор соответствует тому или иному разъему. Нужно проверить индикатором разъем, отвечающий за неработающий фонарь.

Для этого один зажим индикатора фиксируют на железной части фаркопа, который будет служить массой, а второй вставляют в тестируемый разъем. Проверяют при включенной электрике. Если соединение имеет плохой контакт, то лампа индикатора гореть не будет.

Чтобы исправить неисправность, нужно разобрать розетку и зачистить контакты наждачной бумагой.

Согласование оптических приборов

В некоторых современных машинах управление световыми сигналами происходит не напрямую, а через бортовой компьютер. Он тестирует переднюю и заднюю оптику на предмет повышенного потребления электричества. Таким образом, система бережет проводку от короткого замыкания и от установки ламп большой мощности.

В этих автомобилях напрямую подключить розетку легкового прицепа не получится. Система будет выдавать ошибку. Чтобы обойти ее, устанавливают блок, согласовывающий мощность задней световой оптики с компьютером автомобиля.

блок согласования

Блок согласования встраивается в электрическую схему и подключается к проводке.

Материалы для установки

Для того чтобы розетка легкового прицепа работала безотказно, на материале лучше не экономить. Для работы потребуется:

  1. Многожильный провод сечением не менее 1,5 мм. Изоляция должна обеспечивать работу в условиях перепадов температуры.
  2. Гофра для укладки проводов в единый пучок. Она дополнительно создаст защиту.
  3. Розетка. Нужно смотреть, чтобы ее крышка плотно закрывалась без перекосов. А уплотнительное кольцо обеспечивало герметичность. Клеммы внутри не должны болтаться, иначе это приведет к плохому контакту.
  4. Соединители или обжимные замки для сращивания проводов.

Работа розетки происходит в условиях агрессивной среды, поэтому для защиты контактов можно дополнительно использовать силиконовую смазку или солидол.

www.syl.ru

Подключение автомобильного прицепа и схема распиновки розетки фаркопа

Схема подключения прицепаВ среде автолюбителей очень часто встречается мнение, что сделать подключение электрики фаркопа довольно просто, и с подобной операцией может справиться абсолютно любой человек. Конечно, когда речь идет об установке прицепа к легковому автомобилю, то особых проблем возникнуть не должно. Но если иметь в виду подключение электрической схемы прицепа, то эта работа способна озадачить даже профессиональных электриков. Именно поэтому прежде всего, необходимо ознакомиться со схемой подключения автомобильного фаркопа.

В этой статье нет смысла рассматривать целесообразность присутствия у машины фаркопа, потому что в некоторых случаях прицеп просто необходим для работы. В основном они оснащены специализированной площадкой, на которой располагается розетка фаркопа. Такая розетка оснащена надежной крышкой, обеспечивающей защиту от проникновения влаги и пыли.

Схема подключения прицепа распиновка розетки фаркопа

Наиболее часто можно встретить розетки, оснащенные 13 или 7 электрическими контактами. Автомобили, которые продаются на территории Российской Федерации в основном оснащаются оборудованием с 7 контактами. Фаркопные розетки, которые имеют 13 электрических контактов, наиболее популярные в странах Европейского Союза и Соединенных Штатов Америки. Главным отличием этих видов розеток является применение дополнительных электрических контактов. С их помощью есть возможность задействовать дополнительное оборудование, к примеру, противотуманные фары или схему электрики трейлеров, которые очень удобны при путешествиях.

При подсоединении розетки фаркопа, автолюбитель может воспользоваться такими способами:

  • стандартный способ установки;
  • универсальный способ установки.

Как подключить розеткуСтандартный способ подключения стоит рассматривать только в тех случаях, когда у автомобильного фаркопа и у прицепа присутствуют соответствующие разъемы, позволяющие сделать соединение. В этом случае автолюбитель способен сделать работу без наличия подробной схемы подключения прицепа, потому что все необходимые операции сводятся к присоединению гнезда к розетке.

Очень часто необходимую информацию о распиновке электрической розетки фаркопа можно найти в инструкции по технической эксплуатации транспортного средства. Лишь подобным образом и необходимо поступать , потому что автолюбителю не нужно будет переделывать электрическую схему машины. Но наиболее часто случается так, что людям необходимо пользоваться универсальным методом. Далее, для получения наиболее обширного представления необходимо рассмотреть все способы подключения более подробно.

Стандартный метод подключения розетки фаркопа

Установка розетки фаркопаСтандартный метод подключения фаркопа подходит, когда в конструкции транспортного средства не предусмотрен специальный электронный блок управления. Тогда можно сделать соединение проводов с уже присутствующими силовыми цепями, не пользуясь специальными разветвителями. Другими словами, весь процесс сводиться к подсоединению проводов, которые идут с разъемов, к задним световым устройствам.

Первым делом нужно внимательно изучить электрическую схему подсоединения розетки. Потом, розетку необходимо подключить в то место, в котором расположены колодки жгута заднего фонаря автомобиля, применяя для этого специальные соединительные элементы. Если внимательно осмотреть то место, то можно найти небольшое технологическое отверстие. Автопроизводители изготавливают его специально, чтобы у человека не было проблем при замене неисправных ламп. Но заранее стоит быть готовым к тому, что останется один лишний провод. Он необходим для подключения второго указателя поворота прицепа.

Эту проблему следует решить таким способом:

  • путем подсоединения к специальным объемным клипсам;
  • можно сначала зачистить изоляцию провода, а потом подсоединить его к проводу, приходящему от розетки фаркопа, после чего хорошо закрепить соединение, применив пайку оловом.

Чтобы использовать этот способ, автолюбителю необходимо иметь подробную схему электрической проводки машины. Когда эта работа будет выполняться в первый раз, то сначала стоит посмотреть многочисленные видео из сети. Они помогут определиться с порядком и тонкостями подключения электрики фаркопа. При начале исполнения такой работы своими руками, необходимо постоянно сверяться со схемой подсоединения розетки фаркопа автомобиля.

Универсальный метод подключения розетки фаркопа

Розетка на фаркоп подключениеЛюдям, имеющим новые машины, которые оснащены очень сложной электронной начинкой, нельзя применять стандартный способ подсоединения розетки фаркопа. Главной задачей специального блока управления считается ежесекундная проверка состояния заднего светового оборудования. При определении, что количество потребления электрического тока увеличилось, поступает определенный сигнал про ошибку. В такой ситуации опытные автолюбители пользуются специальным изделием, которое называется блок согласования. Дополнительно его применяют в случаях, когда необходимо точно настроить передачу точных сигналов управления по мультиплексной шине.

Подключение розетки фаркопа машины необходимо выполнять в таком порядке:

  1. Сначала нужно подключить специальный блок согласования к заводской электрической схеме машины. Потом стоит подсоединить блок, который будет отправлять специальные сигналы на световое оборудование прицепа. Таким образом, блок управления машины будет не способен распознать дополнительное оборудование, и автолюбитель сможет просто подключить розетку фаркопа.
  2. Когда при изучении автомобиля находится разъем, имеющий другое исполнение оттого, что расположен на прицепе, то не стоит пробовать решить эту проблему своими руками, а необходимо обратиться к опытному электрику. Естественно, всегда можно попробовать все сделать самостоятельно, но для этого необходимо внимательно изучить электрическую схему подсоединения розетки фаркопа и распиновку всех контактов. Очень часто автолюбители, обладающие некоторыми навыками электрика, могут решить эту проблему своими руками. Подключение фаркопа прицепа грузовой машины выполняется таким же образом.

Стоит запомнить, что подключение электрической схемы прицепа можно считать обязательной операцией. Именно по этой причине не стоит недооценивать важность этой работы, предполагая, что остальные владельцы автомобилей будут предельно внимательными при езде. В случаях когда человек решает пренебречь этим правилом, то это может быть основанием для наложения большого штрафа. Каждый раз перед поездкой на автомобиле, стоит уделить несколько минут для того, чтобы проверить работоспособность электрики прицепа.

instrument.guru

распиновка розетки фаркопа своими руками, видео

Фаркоп является одним из наиболее важных элементов автомобиля, если машина используется для транспортировки габаритных грузов в прицепе. Но покупая прицеп, многие автомобилисты сталкиваются с вопросом подключения фаркопа своими руками, об этом мы расскажем ниже. Вы сможете узнать, какова схема подключения прицепа и распиновка розетки фаркопа. Также научитесь правильно подключать устройство.

Содержание

[ Раскрыть]

[ Скрыть]

Установка

Монтаж фаркопа осуществляется в такой последовательности:

  1. Автомобиль загоняется на эстакаду или смотровую яму. Проводку транспортного средства обесточить, для этого отключить АКБ.
  2. Уберите все, что есть в багажнике. Речь идет не только о личных вещах, но и ремкомплекте, запасном колесе. Также следует снять обивку, отсоединив все клипсы.
  3. Фаркоп подставить к месту монтажа. Зафиксируйте устройство, правильно отметьте места, в которые будут устанавливаться крепежные элементы.
  4. Далее, необходимо просверлить отверстия везде, где будут установлены крепежи. Чтобы избежать возможных неисправностей в будущем, отверстия для крепежных компонентов необходимо обработать антикоррозийным средством. Это поможет увеличить ресурс эксплуатации.
  5. Используя болты и шайбы, установите их в отверстия и хорошо затяните, для этого применяя соответствующий ключ.
  6. Затем, необходимо сделать еще два отверстия внутри багажника и снизу лонжерона, в процессе работы используйте усиливающие накладки. Это позволит не только усилить крепление, но и будет способствовать снятию нагрузки с кузова.
  7. Далее, вставляются болты и устанавливаются накладки. Завершающим этапом будет монтаж электрической части. Чтобы все сделать правильно, рекомендуем прислушаться к советам, о которых узнаете ниже. Выберите один из двух методов. Подробнее об установке фаркопа сможете узнать из видео ниже.

Как подключить розетку фаркопа?

Для правильного подключения прицепа легкового автомобиля и вилки фаркопа на 7 или 13 коннекторов, следует разобраться, по какой схеме будете подключать. Подключение фаркопа в домашних условиях осуществляется в соответствии с одной из двух схем – стандартной или универсальной. Стандартный вариант подключения смарт розетки на 13 или 7 коннекторов к проводке электрики будет актуален, если на устройстве и прицепе автомобиля расположены определенные разъемы. Благодаря контактам разъемов возможно соединение, тогда автолюбитель может произвести все работы при отсутствии схемы подключения прицепа.

Описание коннекторов в розетке для монтажа проводки фаркопаОписание коннекторов в розетке для монтажа проводки фаркопаОбозначение коннекторов в розетке для монтажа проводки фаркопа

Суть действий будет заключаться в том, чтобы правильно подсоединить контакты смарт розетки на 7 или 13 коннекторов с гнездом. Часто распиновка розетки фаркопа и согласование указывается в сервисной книжке к машине. Но если при подключении разъемов смарт розетки на 7 или 13 контактов для правильного согласования с прицепом необходимо вносить изменения в схему электрики проводки, то этот способ будет не актуален. Автолюбителям приходится использовать универсальный метод, поэтому готовы помочь разобраться в каждом из них.

Стандартный метод

В большинстве старых отечественных авто не предусматривается блок управления и согласования. Автолюбителю можно подключить смарт розетку на 7 или 13 контактов к электрике благодаря использованию имеющейся проводки. В этом случае человек избавляет себя от необходимости применять какие-либо разветвители. То есть, по сути, подключение фаркопа сводится к тому, чтобы соединить проводку с электрикой авто, чтобы на прицепе правильно работала оптика.

Стандартная схема монтажа фаркопаСтандартная схема монтажа фаркопаСтандартная схема монтажа фаркопа

В этом случае первое, что следует произвести – это изучить схему подключения смарт розетки на 7 или 13 контактов к блоку согласования. Приобретенная розетка подключается так, чтобы контакты были подсоединены к колодке жгута задней оптики автомобиля. Для этого используются соответствующие разъемы.

При диагностике задней оптики можете выявить специальное небольшое окошко. Некоторые производители оснащают корпусы оптики дополнительными разъемами, чтобы при необходимости автомобилист не столкнулся с проблемой замены лампочки. Но будьте готовы к тому, что после работ останется еще один проводок, потребуется с его помощью второй поворотник к прицепу автомобиля.

Как решить такую проблему правильно:

  1. Проблему можно решить методом подключения к объемным клипсам.
  2. Перед началом работ сам проводок следует прочистить от изоляции, после чего подключить его к кабелю, идущим из разъема смарт розетки на 7 или 13 контактов. Для надежного подключения провода электрики авто прицепа необходимо будет припаять.

Если ремонтные работы будут проводиться таким образом, то заранее желательно подготовить схему электрики в машине. Тем более, если впервые занимаетесь такими работами, то схема в любом случае понадобиться, иначе вероятность того, что что-то сделаете неправильно, очень велика. Поэтому при выполнении работ по монтажу смарт розетки на 7 или 13 контактов (такие устройства наиболее популярны), ориентируйтесь на данные, указанные в схеме. Подробная схема подключения разъемов указана на фото и видео.

Универсальный метод

Если являетесь владельцем современного транспортного средства, то подключение розетки фаркопа осуществляется другим, универсальным методом. Все потому, что новые авто оборудуются более сложной электрической проводкой, поэтому метод монтажа без использования блока согласования не подойдет. Блок согласования выполняет важную роль при монтаже, одной из основных опций устройства является регулярный мониторинг состояния задних фонарей. Когда блок согласования выявит, что норма потребления тока повысится, он предупредит автомобилиста о появившейся ошибке.

Универсальный способ подключения проводкиУниверсальный способ подключения проводкиУниверсальный способ подключения проводки

Именно поэтому большинство специалистов рекомендуют использовать при монтаже блок согласования. Его подсоединение актуально и в том случае, если потребуется осуществить правильную настройку передачи сигналов управления с использованием специальной мультиплексной шины.

Итак, как осуществляется монтаж:

  1. Автолюбителю необходимо осуществить монтаж блока согласования, как понимаете, к проводке машины. Следует правильно подсоединить разъемы, если есть схема – то используйте ее. Затем активируйте работу блока согласования, при включении заметите, что на заднюю оптику автомобиля начнут поступать соответствующие сигналы. После этих действий блок управления будет не в состоянии распознать подключенное устройство согласования. Соответственно, сможете без проблем подключить фаркоп.
  2. Бывает, что разъемы в прицепе и на блоке согласования не соответствуют друг другу. В этом случае заметите, что разъемы имеют разные контакты, такое бывает, поскольку производителей прицепов, использующие разные технологии при производстве, сегодня достаточно. Если это так, и у вас нет опыта в работе с электрикой в автомобиле, рекомендуем обратиться к мастерам. В противном случае на руках должна быть не только схема подключения и распиновка, но должны понимать, что делаете. Многие автолюбители, понимая, что к чему подключается, могут решить данный вопрос без помощи специалистов, но экспериментировать с методами решения такой проблемы не советуем. По аналогичной схеме осуществляется монтаж грузовых прицепов.

Помните, что монтаж части электрической важен, от этого зависит безопасность на дороге. Иначе можете не только получить штраф от ДПС, но и стать причиной аварии. Ведь автолюбители часто ориентируются о необходимости торможения и остановки на дороге благодаря задней оптики на других авто. После монтажа и в целом перед каждой поездкой необходимо убеждаться в работоспособности оптики на прицепе.

Видео «Монтаж проводки фаркопа»

Загрузка ...Загрузка ... Загрузка ...

avtozam.com

Схема подключения прицепного устройства 7 контактов

Присоединение прицепа легкового автомобиля осуществляется на фаркоп – прицепное шаровое устройство. Он подключается к проводке автомобиля, что позволяет водителю включать габариты, противотуманные фары и поворотники на прицепе. Подключение электрики осуществляется посредством специальной розетки – она имеет 7 или 13 контактов. Независимо от того, использует схема подключения прицепного устройства 7 контактов или 13, может понадобиться смарт-коннект, который согласует между собой электрику автотранспортного средства и прицепа на нем.

Читайте еще

Смотрите также:

Некоторые тонкости

На простых автомобилях вроде ВАЗ 2107 подключение розетки фаркопа к автомобилю подсоединяется проводами к штатной проводке, которая отвечает за заднюю оптику.

Возможно, что нельзя будет обойтись без прицепаРано или поздно вам может понадобится использовать свой легковой автомобиль для перевозки груза

Стандартное подключение электрики осуществляется по принципу «папа-мама», не представляет никаких трудностей, поскольку разъемы продаются во всех автомагазинах. Для того чтобы пайка разъема осуществлялась легко и соответствовала тому, что показывает электросхема, провода различаются по цветам. Для подсоединения проводки лучше выбирать многожильные провода из меди.

Распиновка розетки фаркопа 7 пин сегодня является наиболее популярной. Однако электророзетки для европейских авто могут отличаться от аналогичных приспособлений для легковых автоприцепов отечественного производства расположением сигнальных проводов.

Возникает вопрос: как подсоединить розетку в этом случае? Похожая проблема возникает в том случае, когда вилка на автомобиле имеет 13 контактов, а разъем фаркопа – 7.

Для подключения электрики, если речь идет о разных разъемах, используется специальный смарт-коннект. Он позволяет соединить контакты в случаях, когда распайка не совпадает.

С той же цель уделите внимание плотности прилегания крышки с лицевой стороны перед контактамиПри выборе розетки, следует обратить внимание на наличие резинового уплотнения с тыльной стороны для гидроизоляции контактов

Схема подключения розетки фаркопа на 13 контактов выглядит так, что провода на ней расположены следующим образом:

  • 1 – левый поворот;
  • 2 – противотуманная фара;
  • 3 – земля;
  • 4 – правый поворот;
  • 5 – правый габарит;
  • 6 – стоп-сигнал;
  • 7 – левый габарит;
  • 8 – задний ход;
  • 9 – ток длительной нагрузки;
  • 10 – силовой;
  • 11 – свободный;
  • 12 – свободный;
  • 13 – земля.
Тринадцати контактная розетка13 контактная розеткаПодключение розетки фаркопаСхема подключения фаркопа 7 контактов

Чтобы правильно произвести подсоединение проводки, важно иметь познания в области электротехники. Схема подключения розетки прицепа изображена на рисунке 1.

Распиновка розетки фаркопаСхема подключения прицепа

Рис. 1 Подсоединение прицепного устройства на систему автомобильной электропроводки

Размещаем электророзетку на металлической раме, которая обеспечивает крепление прицепного устройства к кузову авто. При покупке обратите внимание на то, чтобы тыльная сторона имела резиновые уплотнения. Это нужно, чтобы обеспечить гидроизоляцию контактов электророзетки.

Подсоединение прицепного устройства к системе электропитания авто осуществляется там, где расположена колодка жгута одного из задних фонарей.

Читайте еще

Смотрите также:

Блок согласования

Подсоединение автоприцепа требует внимания не только к тому, насколько схема розетки прицепа подходит к электророзетке на автомобиле. Когда мы пытаемся подсоединить прицепное устройство на автотранспортное средство вроде ВАЗ 2107, у нас не возникнет трудностей – проводка ставится напрямую. Водители современных авто знают, что реакция бортового компьютера на прицеп может быть негативной и привести к неполадкам. Чтобы этого избежать, можно изготовить блок согласования для фаркопа своими руками, схема его позволяет корректно организовать работу электросистемы.

При попытке включить противотуманные фары или поворотники такое устройство посылает сигнал на бортовой компьютер, указывая при этом, какую ветку электроцепи следует задействовать, и какое соединение для этого используется. Изготовив и установив смарт-коннект для фаркопа своими руками, вы обеспечиваете стабильную и правильную работу электросистемы и бортового компьютера.

[democracy]

[democracy]

Автор: Семин Виктор Юрьевич

Образование: Самарский автодорожный колледж. Инженер телекоммуникаций и электроники. Водитель второй категории/автослесарь. Навыки ремонта машин отечественного производства, ремонт ходовой, ремонт тормозной системы, ремонт коробок передач, кузовные…

okuzove.ru
