Как пользоваться мультиметром, простая инструкция

Что такое мультиметр? Это прибор, с помощью которого можно без всякого труда определить величину напряжения и силу тока, сопротивление проводников, узнать параметры диодов и транзисторов, можно провести прозвонку проводов. То есть, аппарат на самом деле нужный даже в быту. Поэтому вопрос, как пользоваться мультиметром, звучит сегодня достаточно часто.

Классификация

В настоящее время все мультиметры (тестеры) делятся на два вида: стрелочный мультиметр, он же аналоговый, и цифровой. Стрелочным мультиметром электрики пользуются давно, но работать с мультиметром этого типа сложно.

  • Непросто разобраться в нескольких шкалах.
  • Необходимо удерживать сам прибор в определенном положении, чтобы стрелка по шкале не «гуляла».


Поэтому все больше мастеров свое предпочтение отдают цифровым, а не аналоговым мультиметрам. Поэтому рассмотрен будет именно он. Необходимо отметить, что современный рынок предлагает широкий модельный ряд мультиметров, в котором есть практически любые предложения.

Но нужно заметить, что существует определенная пропорциональность, в которой соотношении цены и функциональности прибора прямая. То есть, чем дороже прибор, тем больше у него функций.

Производители предлагают дорогие модели, похожие на осциллографы. На бытовом уровне и для начинающих радиолюбителей и электриков подойдут более простые мультиметры для чайников. Все они имеют одну и ту же конструкцию, и внешний вид у них практически одинаковый.

В комплектацию таких тестеров входит сам аппарат и два щупа: красный и черный. Питание производится от батарейки Крона на 9 вольт (потребление энергии минимальное). Это и есть весь комплект.

Перед тем как перейти к основному вопросу статьи – как нужно пользоваться мультиметром любого типа: все тонкости – необходимо ознакомиться с его функциональными приспособлениями и научиться, ими управлять. В принципе, правила пользования достаточно просты.

Внешний вид

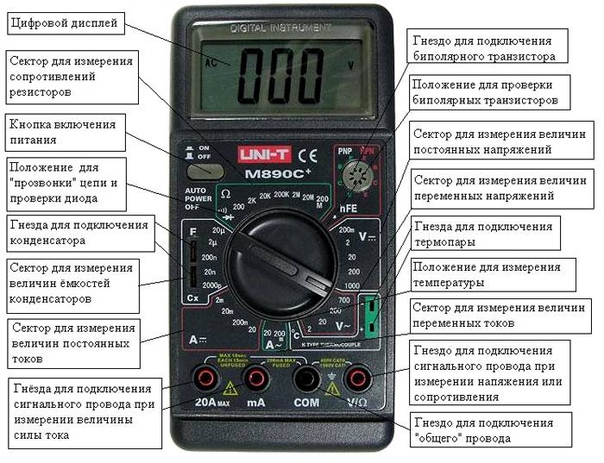

В середине прибора размещается переключатель. С его помощью выбирается режим работы мультиметра. По кругу вокруг переключателя нанесены отделы, которые и определяют режимы измерения параметров:

  • напряжение: постоянное и переменное;
  • ток: постоянный и переменный;
  • сопротивление;
  • параметры радиодеталей.

Есть три отверстия для щупов, кнопка или тумблер включения и отключения прибора, монитор, на котором высвечиваются результаты.

Перед тем как разбираться с вопросом, как пользоваться цифровым мультиметром, необходимо узнать все о надписях на его панели. Постоянное напряжение обозначается как (V-). Переменное – (V~). Постоянный ток: А-, переменный А~. Сопротивление: Ω. Есть три гнезда для щупов: V/Ω, com, mA. В некоторых мультиметрах гнезд четыре. Добавляется 20A max. Оно используется, если необходимо измерить ток силой больше 200 мА.

Уже по надписям можно осознать, что функции мультиметра обладают большим диапазоном.

Что такое мультиметр, определено, по надписям все понятно, теперь основной вопрос – как пользоваться мультиметром для чайников.

Замер постоянного напряжения

Измерение мультиметром постоянного напряжение требует установки красного щупа в гнездо V/Ω (он несет плюсовой потенциал), а черного в com (минусовой). Переключатель режимов устанавливается в позицию (V-). Лучше начинать измерение напряжения с максимального значения параметра.

Таким способом можно померить напряжение в батарейке или аккумуляторе. Устанавливаете два щупа на клеммы батарейки, на экране высветятся цифры, обозначающие само напряжение. Если перед цифрами появился знак минуса, то просто была нарушена полярность подключения. Значит, надо поменять местами установку щупов на батарейке.

Если напряжение аккумулятора неизвестно, то, начиная с максимального значения установки переключателя, проверяем каждую позицию по отдельности. К примеру, на максимуме тестер показал 008. Эти два нуля перед цифрой говорят о том, что напряжение аккумулятора намного ниже, чем выставлено на мультиметре. Необходимо постепенно, снижая режим проверки, добиться того, чтобы на мониторе высветилось единичное значение. К примеру, 8,9. Оно говорит, что напряжение батарейки составляет 9 вольт.

Если на экране появилась единица, то выбранный уровень проверки ниже, чем номинальный. Значит, надо повысить уровень на одну позицию. Все просто, работать с тестером – одно удовольствие.

Замер переменного напряжения

Как измерить напряжение переменное? Щупы остаются в том же положении, переключатель перемещается в отдел (V~). Здесь также несколько пределов измерения. К примеру, как провести измерение мультиметром напряжения в розетке 220 вольт. Кстати, в переменном напряжении нет полярности, поэтому точная установка щупов роли не играет.

Необходимо выставить уровень проверки больше, чем 220 В, обычно это переключатель от 600 до 750 вольт, зависит от модели тестера. Теперь в розетку вставляются два щупа. В зависимости от нагруженности трансформатора результат может варьироваться в диапазоне от 180 до 240 вольт. Если показатели попали в этот диапазон, то все нормально.

Замер сопротивления

Положение щупов тоже самое. Переключатель перемещается в отдел Ω. Теперь необходимо убедиться, что мультиметр находится в исправном состоянии. Как проверить? Просто соединяются между собой два щупа. При этом прибор должен показать ноль.

В этом измерительном диапазоне также несколько пределов, плюс функция прозвонки электрических цепей и проверки диодов. Как прозвонить цепь мультиметром, будет представлено ниже.

Для примера можно рассмотреть, как измерять мультиметром сопротивление катушки с неизвестным номиналом, это пригодится, если нет уверенности в ее работоспособности. В отличие от предыдущих тестов здесь нет необходимости выставлять предел по максимуму. От этого прибор не пострадает. Последовательность проверки может быть такой:

  • К примеру, предел измерения устанавливается на среднее значение. Пусть это будет 2М. То есть, предельное значение сопротивления не должно превышать 2 МОм.
  • Подсоединяются к концам катушки щупы.
  • Если на дисплее появились нули, то у катушки есть некоторое сопротивление, просто неправильно был выбран предел проверки. Поэтому его надо снизить на одну позицию – до 200К.
  • Еще раз проводится тест. Если он показал уже числовое значение, но перед числом стоит ноль, то можно еще снизить порог на одну позицию.
  • И таким образом довести показатель на дисплее до целого числа. Оно и будет являться номинальным сопротивлением катушки.


Если при тестировании на сопротивление катушки на мониторе появилась цифра «1». Это значит, что номинал намного выше, чем выбранный предел. То есть, надо будет идти в обратном направлении, повышая предел измерений.

Замер тока

Используя мультиметр для измерения постоянного или переменного тока, нужно красный щуп вставить в гнездо mA, черный в com. Если измерение силы тока проводятся с переменным источником, то переключатель переводится в отдел — А~, с постоянным: А–.

Важно! При измерении тока больше 200 мА обязательно подключать провод в соответствующее гнездо.

Основное условие, как измерить правильно силу тока мультиметром, это установить прибор в цепь последовательно. Специалисты отрицательно относятся к использованию мультиметра в качестве тестера для проверки потребляемого тока большой величины (к примеру, выше 10 ампер). Лучше это делать электроизмерительными клещами. Поэтому измерение тока мультиметром лучше не проводить.

Все дело не в самом тестере, потому что он сам защищен металлической скобой, через которую и производится проверка токов большой величины. Скоба установлена внутри и имеет диаметр 1,5 мм. Этот размер способен выдержать значительную величину измеряемого тока за 10-12 секунд. Все дело в проводах щупа. Они тонкие, и, конечно, не предназначены для больших нагрузок.

Проверка диодов, конденсаторов и транзисторов

Как правильно пользоваться мультиметром, проверяя радиодетали. Проверка диода – это, определение наличия его сопротивления, по сути, как прозвонка проводов и кабелей. Поэтому черный щуп устанавливается в гнездо com, красный в V/Ω. При этом сам черный щуп соединяется с катодом диода, то есть, с минусовым концом, красный с анодом. На дисплее прибора (омметра) должно высветиться значение прямого сопротивления диода. Если поменять щупы местами на концах радиодетали, то на мониторе должна появиться единица. Это, конечно, в том случае, если диод в исправном состоянии.

  • Если в двух направлениях проверки работающий прибор показывает единицу, то диод сгорел.
  • Если показывает минимальные показатели (меньше единицы), пробит.


Как нужно пользоваться мультиметром при проверке транзистора. Это тоже несложно. Надо аппарат перевести в режим «hfe». У подключаемого транзистора три выхода: база, эмиттер и коллектор. Такие же обозначения есть и на аппарате: B, E, С. Концы транзистора и точки ввода надо совместить, все должно соответствовать расшифровке. Как только это произойдет, на приборе покажутся значения усиления транзистора.

Как правильно работать мультиметром при проверке емкости конденсатора. Сам показатель можно узнать, установив радиодеталь двумя концами в секторе «Cx». Переключатель также указывает на этот сектор. Здесь несколько пределов, поэтому, зная емкость проверяемого элемента, можно подогнать под необходимый показатель. На дисплее высветится номинальное значение емкости.

Прозвонка

Что значит, прозвонить мультиметром? Этот термин появился еще во времена пользования стрелочными тестерами, когда необходимо было проверить на сопротивление электрическую цепь. Для того чтобы выставить на ноль шкалу прибора, а также убедиться, что щупы находятся в исправном состоянии, их соединяли между собой.  При этом переключатель устанавливался в сектор, на котором был нарисован колокольчик. Если все было в порядке, то раздавался звонок.

Поэтому, когда задается вопрос, как прозванивать цепь, или как прозвонить провод мультиметром, то необходимо понимать, что это всего лишь аналогия.

Все, что было описано выше, на самом деле несколько простых операций. Но они помогают начинающим электрикам сориентироваться в проблемах электрических цепей. Именно они в начале своей работы начинают задаваться вопросом, как лучше пользоваться тестером мультиметром. Все ответы в этой статье.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите

Ctrl+Enter.

Работа с тестером для начинающих

Как использовать мультиметр – инструкция для чайников

Знакомимся с тестером

Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:

  • OFF – тестер выключен;
  • ACV – переменное напряжение;
  • DCV – постоянное напряжение;
  • DCA – постоянный ток;
  • Ω — сопротивление;

Наглядно увидеть внешний вид электронного тестера спереди Вы можете на фото:

Наверное, Вы сразу же обратили внимание на 3 разъема для подключения щупов? Так вот тут нужно сразу же Вас предупредить о том, что необходимо перед измерениями правильно подсоединить щупальца к тестеру. Черный провод всегда подключается к выходу с маркировкой COM. Красный по ситуации: для того чтобы проверить напряжение в сети, силу тока до 200 мА либо сопротивление – необходимо пользоваться выходом «VΩmA», если нужно замерить величину тока свыше 200 мА, обязательно вставьте красный щуп в гнездо с обозначением «10 ADC». Если Вы не учтете данное требование и будете использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя т.к. сгорит плавкий предохранитель!

Существуют также приборы старого образца – аналоговые или как их еще принято называть – стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло менее удобно.

Если же Вы интересуетесь, как пользоваться стрелочным мультиметром в домашних условиях, сразу же рекомендуем просмотреть наглядный видео урок:

О том, как пользоваться более современной цифровой моделью тестера, мы подробнее поговорим далее, рассмотрев пошаговые инструкции в картинках.

Измеряем напряжение

Чтобы самостоятельно измерить напряжение в цепи, необходимо первым делом перевести переключатель в нужное положение. В сети с переменным напряжением (к примеру, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы нужно подключить к гнездам COM и «VΩmA». Далее выберите примерный диапазон напряжения в сети. Если на данном этапе возникли трудности, лучше установите переключатель на самом большом значении – к примеру, 750 Вольт. Далее, если на табло высветится меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 либо 50 Вольт. Таким образом, уменьшая уставку до более подходящей Вы сможете определить наиболее точное значение. В сети с постоянным напряжением использовать мультиметр нужно таким же образом. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 Вольт (к примеру, при ремонте электрики автомобиля).

Очень важный нюанс, о котором Вы должны знать – подключать шупальца к цепи нужно параллельно, как показано на картинке:

Вот по такой методике нужно пользоваться мультиметром для определения постоянного и переменного напряжения в электрической цепи. Как Вы видите, ничего сложного нет, главное – не дотрагиваться руками до оголенных частей щупальцев, иначе поражения электрическим током на избежать. Кстати, в качестве индикатора напряжения можно также использовать индикаторную отвертку!

Измеряем силу тока

Для того чтобы самостоятельно измерить силу тока в цепи мультиметром, необходимо первым делом определиться – постоянный либо переменный ток протекает по проводам. После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящее гнездо для подключения черного щупа — «VΩmA» либо «10 А». Рекомендуем Вам изначально вставить щуп в разъем с более высоким токовым значением и если на табло высветится меньшая величина, переключить штекер в другое гнездо. Если же опять Вы видите, что измеряемое значение меньше, чем уставка, необходимо использовать диапазон с меньшей величиной в Амперах.

Обращаем Ваше внимание на то, что если Вы решили пользоваться мультиметром в качестве амперметра, подсоединять тестер к цепи нужно последовательно, как показано на картинке:

Измеряем сопротивление

Ну и безопаснее всего по отношению к сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи. В этом случае можно установить переключатель на любой диапазон сектора «Ω», после чего подобрать подходящую уставку для более точных измерений. Очень важный момент – перед тем как использовать прибор для замера сопротивления, обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае Ваш тестер в режиме омметра может показать неверное значение.

Чаще всего измерять мультиметром сопротивление приходится при ремонте бытовой техники своими руками. К примеру, если утюг не работает, можно замерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

Кстати, если при измерении сопротивления на участке цепи мультиметром Вы увидели на табло значение «1», «OL» либо «OVER» то нужно перевести переключатель на диапазон выше, т.к. при выбранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается «0», переведите тестер на меньший диапазон измерений. Запомните это момент и пользоваться мультиметром при замерах сопротивления не будет сложно!

Используем прозвонку

Если присмотреться на переднюю панель тестера, то можно увидеть еще несколько дополнительных функций, о которых мы еще не рассказали. Некоторые из них используют только опытные радиотехники, поэтому домашнему электрику нет смысла о них рассказывать (все равно в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, Вы будете пользоваться – прозвонка (на картинке ниже мы указали ее обозначение). К примеру, чтобы найти обрыв нулевого провода в цепи, нужно прозвонить электропроводку, и если цепь замкнута, Вы услышите звуковую индикацию. Для этого нужно всего лишь подключить щупы в нужные 2 точки схемы.

Опять-таки, очень важный нюанс – питание на участке цепи, которую Вы собрались прозванивать, должно быть обязательно отключено. К примеру, если Вы решили прозвонить проводку в доме, на время работы отключите вводной автоматический выключатель в распределительном щитке. Пользоваться мультиметром при подключенном питании крайне не рекомендуется!

Видео уроки по теме

Ну и напоследок советуем Вам просмотреть, как правильно использовать наиболее популярные модели мультиметров. Возможно, Вы купили как раз один из перечисленных ниже приборов и наглядная инструкция покажет Вам, как пользоваться именно купленным вариантом измерителя!

На этом наша инструкция заканчивается. Надеемся, что наш материал помог Вам научиться использовать основные режимы универсального прибора и теперь Вы знаете, как пользоваться мультиметром в домашних условиях и что нужно, чтобы мерить сопротивление, напряжение и силу тока в цепи!

Советуем прочитать:

Как пользоваться мультиметром правильно

Им можно измерить постоянное и переменное напряжение, сопротивление, силу тока и проверить цепь.

Как устроен мультиметр

Как понятно из названия, мультиметр служит для измерения нескольких электрических величин. Многофункциональный прибор объединяет в себе вольтметр, амперметр, омметр, прозвонку, а также может иметь дополнительные функции вроде термопары или низкочастотного генератора, проверки конденсаторов и транзисторов.

Аналоговые тестеры со шкалой и стрелкой почти не встречаются, так как давно вытеснены доступными цифровыми приборами. Последние же, помимо точности и количества режимов, отличаются по типу определения величин. Автоматические показывают результат сразу после выбора режима, в ручных нужно дополнительно выставить диапазон измерений.

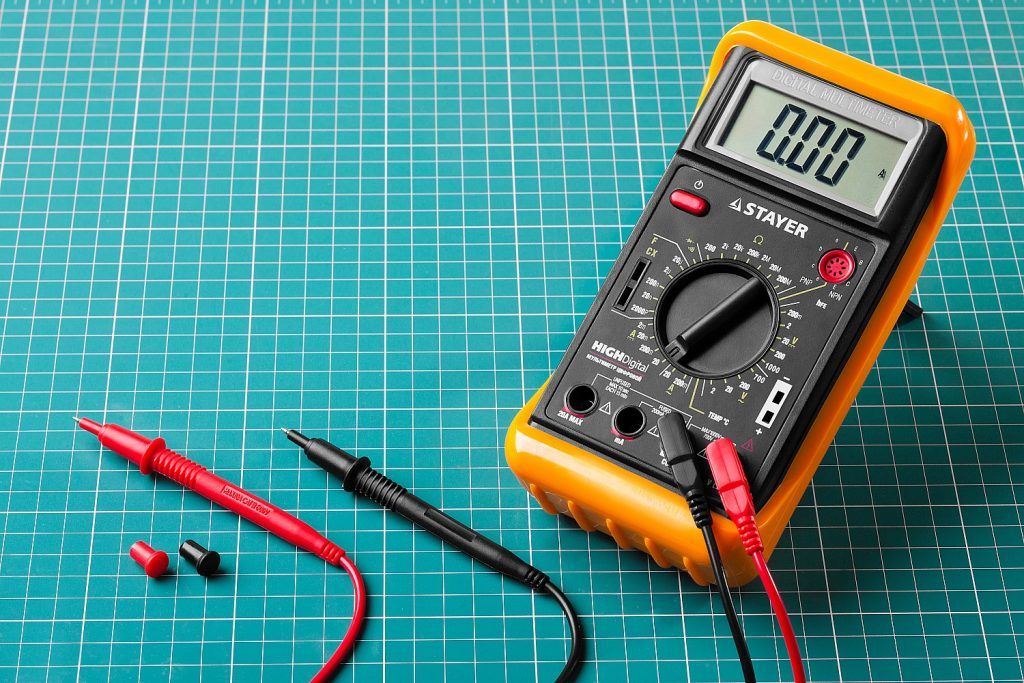

Все мультиметры имеют схожую конструкцию. На передней панели располагается экран, под ним находится поворотный переключатель режимов, а чуть ниже — разъёмы для подключения щупов. В некоторых моделях есть кнопки для включения подсветки, запоминания показаний и для других дополнительных функций.

Провода с щупами, которыми нужно коснуться детали при измерении, подключаются к соответствующим разъёмам. Чёрный провод всегда к гнезду с обозначением COM, а красный — в зависимости от величины тока. Если он не превышает 200 мА, то к разъёму VΩmA, если превышает, то к 10ADC (10A MAX). В быту такие высокие токи не встречаются, поэтому в основном используется гнездо VΩmA.

Цифры на шкале указывают на максимальное значение, которое можно проверить в этом диапазоне. Например, в режиме DCV 20 измеряют постоянное напряжение от 0 до 20 В. Если оно составляет 21 В, то нужно переключиться на одну ступень выше, в положение 200. Важно выбирать диапазон в соответствии с измеряемым, иначе мультиметр испортится.

Как измерить постоянное напряжение мультиметром

Убедитесь в правильности подключения щупов.

YouTube‑канал electronoff

Переключитесь в режим постоянного напряжения. Обычно он обозначается символами V с прямой и пунктирной линией или DCV.

В мультиметрах с ручным выбором диапазонов дополнительно установите примерное значение измерений, а лучше на ступень выше. Если не уверены, начинайте с максимального и постепенно понижайте.

YouTube‑канал electronoff

Коснитесь щупами контактов и посмотрите на экран. Если вместе с цифрой отображается знак минус, значит, перепутана полярность: красный щуп касается минуса, а чёрный — плюса.

YouTube‑канал electronoff

В ручном мультиметре, возможно, придётся подкорректировать диапазон измерений.

YouTube‑канал electronoff

Если на дисплее единица, нужно повысить предел измерения, если ноль, символы OL или OVER — понизить .

Как измерить переменное напряжение мультиметром

Проверьте, что щупы подключены верно.

Включите режим переменного напряжения. Он маркируется символами V

В ручных мультиметрах также установите примерное значение измерений. Лучше на одну ступень выше или на самую максимальную.

Поднесите щупы к контактам и считайте показания с дисплея.

YouTube‑канал electronoff

Если мультиметр с ручным определением диапазонов и на экране единица, повысьте предел измерения, если ноль (OL, OVER) — понизьте.

Как измерить сопротивление мультиметром

Убедитесь в правильности подключения щупов.

Поставьте режим измерения сопротивления. Он обозначается символом Ω.

Если тестер ручной, выберите приблизительный диапазон измерений.

Прикоснитесь щупами к выводам резистора и посмотрите на экране его сопротивление.

YouTube‑канал electronoff

На ручном мультиметре при необходимости подстройте диапазон измерений в большую или меньшую сторону.

Как проверить диод или цепь мультиметром

Вставьте щупы в правильные разъёмы мультиметра.

Переключитесь в режим прозвонки диодов, отмеченный символом стрелки с вертикальной линией.

Приложите иглы щупов к выводам диода. Мультиметр покажет на экране падение напряжения. Если поменять щупы местами, то при рабочем диоде на экране будет единица, а на неисправном — любое другое число.

YouTube‑канал electronoff

В этом же режиме можно прозвонить цепь или провод, но надо предварительно обесточить их. Если целостность не нарушена, прозвучит звуковой сигнал, если есть обрыв — на экране просто отобразится единица, OL или OVER.

YouTube‑канал electronoff

На некоторых мультиметрах звуковой режим прозвонки включается отдельно. Например, на чёрном тестере, как на фото выше. Этот режим обозначается символом увеличения громкости, нотой или динамиком.

Как измерить силу тока мультиметром

Присоедините щупы к нужным разъёмам мультиметра в зависимости от величины тока.

YouTube‑канал electronoff

Установите режим измерения силы тока (DCA, mA).

В мультиметре с ручным выбором диапазонов установите максимальный порог.

При последовательном подключении мультиметр является частью цепи.

Последовательно подключите щупы в цепь. В отличие от напряжения и сопротивления ток измеряется не параллельно. То есть нужно не просто коснуться двух точек схемы или выводов детали, а подключить мультиметр в разрыв цепи. При параллельном включении прибор может выйти из строя!

YouTube‑канал electronoff

На экране отобразится потребляемый ток. Если мультиметр ручной, то, возможно, придётся переключить диапазон для более точных результатов.

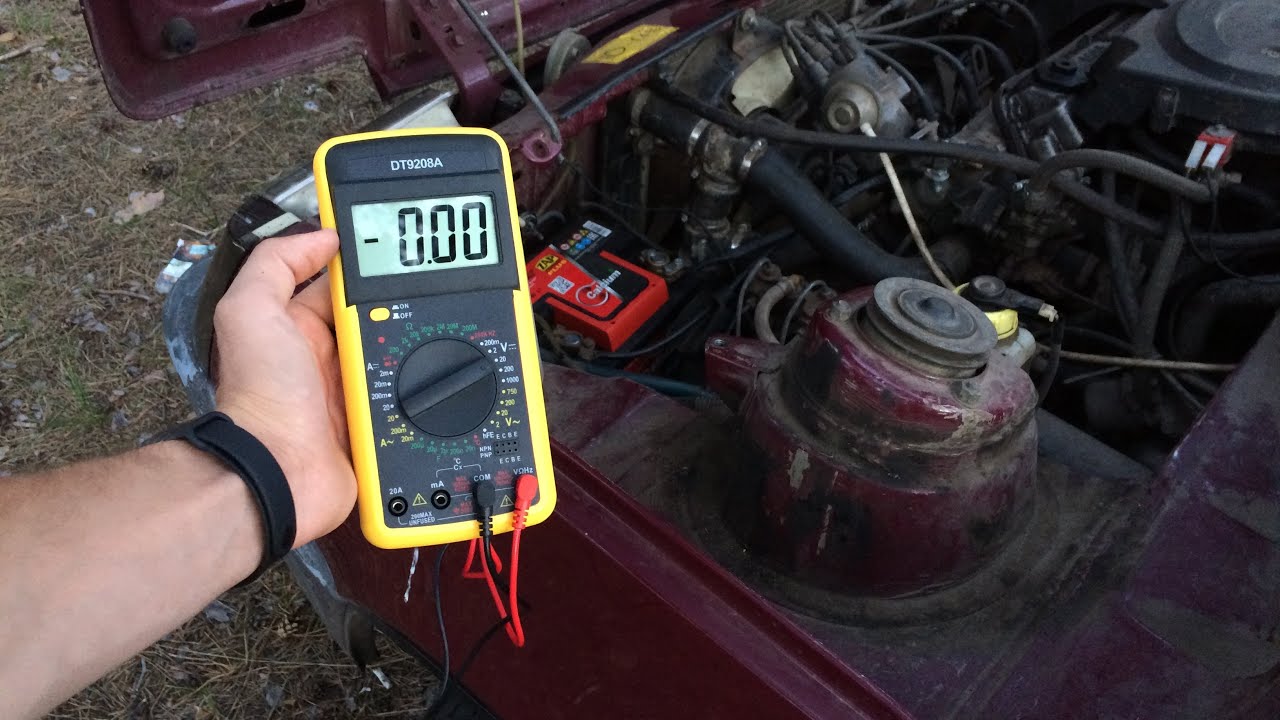

Как пользоваться мультиметром в автомобиле: подробная инструкция для чайников

Всем привет! Думаю, многие автомобилисты и просто электрики согласятся, что наличие мультиметра очень помогает в повседневной жизни. Он может пригодиться в быту и при обслуживании или ремонте транспортного средства. Потому сегодня поговорим немного о том, как пользоваться мультиметром и делать это правильно.

Можете называть устройство тестером, мультиметром (МТМ) или цешкой. Хотя тестер и МТМ не совсем одно и то же. Но предлагаю не зацикливаться на обозначениях, а просто поговорить на актуальную тему.

С помощью таких устройств можно проверить параметры напряжения, работу электрического оборудования, сделать замеры тока и сопротивления. Вообще МТМ являются многофункциональными устройствами, и должны находиться в автомобиле каждого водителя.

Знакомство с устройством

Для начала предлагаю поговорить про сами мультиметры как электронные устройства. Далее будет представлена подробная инструкция для начинающих или, как это принято говорить, для чайников.

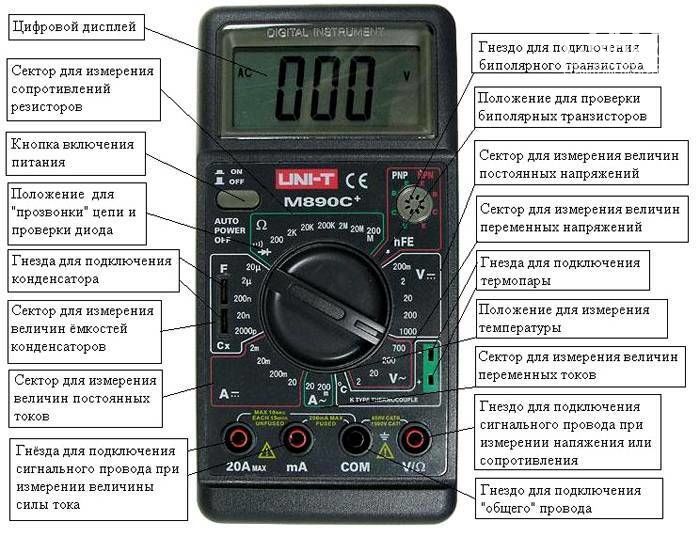

Посмотрим на переднюю панель устройства для измерений показателей в машине и дома. Обычно на лицевой части указано несколько значений. А именно:

  • OFF. Здесь все понятно. Прибор находится в выключенном состоянии;
  • ACV. Такое обозначение указывает на переменное напряжение;
  • Значок Ω означает тут сопротивление;
  • DCA является постоянным током;
  • Завершает все DCV или постоянное напряжение;
  • 3 разъема с соответствующими указателями;
  • Непосредственно сам циферблат или электронное табло.

Что касается 3 разъемов. Через них подключаются щупы. Набор с клещами идет в комплекте к МТМ, потому тут все должно быть понятно.

Есть одно замечание относительно того, как и когда подключать те или иные щупы к тестеру. Есть черный провод, который неизменно всегда идет в гнездо, которое обозначено символами COM.

А вот с красным ситуация более сложная. Все зависит от того, какие именно измерения своим цифровым мультиметром вы собираетесь проводить. Когда делаются замеры напряжения в электросети, сопротивления или силы тока номиналом до 200 мА, тогда вам нужен только выход VmA. Если же величина превышает 200 мА, тогда подключайтесь красным щупом к 10 ADC.

Думаю, с этим разобрались. Если сделать все наоборот, долго пользоваться тестером вам не удастся. Причиной тому станет сгоревший предохранитель. Как и в случае с предохранителем прикуривателя в авто, здесь также применяются плавкие элементы.

Аналоговые МТМ

Большинство автомобилистов и электриков отдают предпочтение цифровым мультиметрам. Это современные устройства с широкими функциональными возможностями.

Но на рынке также присутствуют устаревшие приборы. Их называют аналоговыми или стрелочными. Кому как удобнее. Но вот их характеристики и эффективность значительно уступают цифровым решениям. Пользоваться стрелочным тестером не лучший вариант, поскольку у шкалы больше погрешность.

Да и в целом пользоваться подобными аппаратами не особо удобно. Лучше сразу переходить на цифровые приборы хорошего качества.

К таковым я бы отнес следующие модели:

  • DT830;
  • DT832;
  • DT838;
  • Ресанта DT 181;
  • Ресанта DT 182;
  • ДТ9205а;
  • Ермак;
  • Mastech и пр.

Хотя не буду скрывать, что некоторые продолжают пользоваться цифровыми тестерами. Вероятно, они у них давно в наборе инструментов , либо просто автомобилист не хочет тратить деньги на цифровой аппарат, поскольку его полностью устраивает его стрелочный мультиметр.

Инструкция по использованию

Теперь немного подробнее расскажу вам о том, как своими руками воспользоваться мультиметром цифрового типа, чтобы сделать разные замеры параметров.

В нашем материале будет рассмотрено измерение:

Чтобы все было более понятно, про каждую процедуру поведаю отдельно. Если вам есть чем дополнить эту инструкцию, обязательно пишите в комментариях.

Напряжение

Измерить напряжение самостоятельно не сложно. Но подробная инструкция на такой случай точно не помешает.

Последовательность ваших действий будет такая:

  • Переведите переключатель в соответствующее положение;
  • В сети, где имеется переменное напряжение, стрелка должна располагаться в зоне ACV;
  • Щупы МТМ идут в гнезда СОМ и VΩmA;
  • Теперь выставляйте подходящий примерный диапазон;
  • Если сомневаетесь, переводите в максимальное значение;
  • Когда на табло появится цифра, можно отрегулировать положение;
  • Если это сеть с постоянным напряжением, МТМ применяется так же;
  • Но во втором случае переключатель лучше поставить в положение 20 В;
  • Щупы к цепям следует подключать строго параллельно.

Вы наглядно можете видеть, что ничего сложного в этой процедуре нет. А потому вы с легкостью своими руками сможете измерять напряжение, которое сейчас наблюдается в электросети. Как переменное, так и постоянное.

Тут главное не касаться голыми руками к щупу, поскольку он будет находиться под воздействием тока.

Сила тока

Для определения параметров тока первым шагом является ответ на вопрос о том, какой именно ток идет по проводке. Он бывает переменным и постоянным.

Далее вы смотрите по оборудованию или прибору, какое ориентировочное значение тут может быть. Измеряется показатель в Амперах, то есть обозначается буквой А.

  • В зависимости от параметров примерного напряжения, красный щуп идет в соответствующее гнездо Ω;
  • Сначала щуп лучше поставить туда, где токовое значение выше;
  • Если на табло увидите меньшее значение, можно переключиться;
  • При необходимости уменьшите диапазон измерения;
  • Когда МТМ используется в роли амперметра, подключение к цепи происходит последовательно.

И тут, как видите, можно легко справиться самостоятельно. Задача по замерам силы тока выполнена. Потому переходим к следующему пункту.

Сопротивление

Самым простым и безопасным мероприятием с применением МТМ является замеры сопротивления.

Тут действуйте следующим образом:

  • Переключатель ставится в любое положение в зоне ;
  • Выбирается подходящий диапазон измерений;
  • Перед операцией отключается питание в сети обязательно;
  • Иначе тестер не покажет правильное значение;
  • Если видите цифру 1 на табло, либо значения Over и Ol, тогда следует выставить более высокий диапазон;
  • В противном случае произойдет перегрузка;
  • При появлении 0 тестер переводится в меньший диапазон.

Соблюдение этих простых правил и последовательности в ваших действиях позволит быстро и без особых проблем сделать все необходимые процедуры по измерению сопротивлений.

Хорошая функция мультиметра, которая часто выручает при ремонте домашней бытовой техники. Я, к примеру, недавно починил жене утюг. И тестер оказался крайне полезным в этой работе.

Прозвонка

Я вам ничего не говорил о задней панели мультиметра. Хотя там находится еще несколько функций. Они в основном предназначены для радиотехников, которые профессионально занимаются своей работой. Для задач в домашних условиях или при ремонте авто они не понадобятся.

За исключением одного режима. Его называют режимом прозвонки. Предназначен он для поиска обрывов в электроцепи. Для этого цепь нужно прозвонить. Когда она замкнута, то есть обрыв отсутствует, тогда появляется звуковой сигнал. Если же обрыв есть, тогда звуков никаких не возникнет. Это означает, что вы нашли проблемный участок.

Для проверки нужно разместить два щупа с двух сторон прозваниваемой цепи. Это позволяет отыскать даже незначительный обрыв на протяженной электроцепи.

Но и тут есть важная особенность. Когда вы соберетесь прозванивать цепь, обязательно убедитесь, что электричество выключено. То есть сначала выключается автомат на распределительном щитке, а уже затем делается прозвонка. Так же и при ремонте автомобиля. Нужно выключить мотор и снять минусовую клемму с аккумулятора .

Чем смог, постарался помочь. С вас комментарии и вопросы. Дополнительно можете посмотреть наглядное видео.

Думаю, каждый при желании легко разберется в работе любого современного мультиметра цифрового типа. К тому же, производитель всегда прилагает подробную инструкцию к прибору. Потому работу с устройством всегда нужно начинать с изучения руководства по эксплуатации.

Спасибо всем вам за внимание! Подписывайтесь, оставляйте свои комментарии и задавайте актуальные вопросы!

(5 оценок, среднее: 4,80 из 5)

{SOURCE}

Как пользоваться мультиметром правильно

Опытный электрик, который часто работает с сетями и ремонтирует различные устройства, в своем арсенале обязательно должен иметь мультиметр. Этот прибор представляет собой устройство, сочетающее функции омметра, амперметра и вольтметра. В этой статье мы расскажем, как пользоваться мультиметром правильно, какие они бывают и что нужно учитывать при работе с устройством.

Введение

Существует два вида тестеров – электронный (цифровой) и аналоговый. В наши дни аналоговые практически не используются ввиду их большого веса и габаритов. Их давно вытеснили цифровые устройства – они маленькие, удобные и позволяют проводить замеры с высокой точностью измерений. Использовать их несложно, особенно если разобраться с инструкцией и запомнить правила подключения.

Основные обозначения на классическом мультиметре

Далее мы будем рассматривать цифровой прибор, поскольку у вас с вероятностью в 99.9% будет именно он. На передней стороне устройства есть переключатель, его основные режимы:

  1. OFF. Означает, что тестер выключен и не расходует энергию.
  2. ACV. Включен режим работы с переменным током.
  3. DCV. Включен режим работы с постоянным током.
  4. DCA. Измерение постоянного тока.
  5. Ω. Режим измерения сопротивления проводника.

Переключение режимов происходит за счет поворота переключателя в нужную позицию. В нижней или правой части вы обнаружите три разъема, которые используются для подключения измерительных щупов. Чтобы правильно пользоваться цифровым мультиметром, вам нужно понимать режимы их работы.

Внимание: черный кабель всегда включается в com-разъем. Красный включается в гнездо VΩmA, если проводится работа с токами мощностью до 200 мА или мультиметр применяют для измерения сопротивления. Если работа ведется с токами мощнее 200 мА, то кабель подключается к гнезду 10 ADC.

При работе обязательно нужно учитывать это требование. Если вы подадите на гнездо VΩmA высокие токи, то прибор просто выйдет из строя. В лучшем случае у него сгорит предохранитель, в худшем – повредится системная плата.

Как правильно мерить напряжение

Чтобы понять, как пользоваться стрелочным мультиметром для измерения напряжения, вам следует просмотреть видео внизу страницы. Принцип прост – вы включаете щупы, выбираете напряжение и по отклонению стрелки высчитываете значение. Использование электронного устройства еще проще – считать вам ничего не нужно. К примеру, нужно померить напряжение в розетке. Вы выбираете режим ACV (переменный ток), черный щуп включаете в Com, красный в VΩmA. Вы предполагаете, что в сети 220 вольт, а не 380, поэтому выставляете переключатель на ближайшее значение. Если непонятно, какое напряжение в сети, то ставьте максимальное значение и понемногу его опускайте.

Классический стрелочный мультиметр

К примеру, на вашем мультиметре три положения – 5 вольт, 200 вольт и 700 вольт. Вы решили померить напряжение в розетке, но не знаете, какое в ней напряжение. Сначала вы ставите 700 вольт и снимаете показания. Прибор показывает 235 вольт. Вы понимаете, что измерения следует проводить в другом диапазоне и переключаетесь на 200. Следующий замер показывает 223 вольта, что является наиболее точным значением.

Если вы меряете напряжение в сети постоянного тока, то нужно переключить ручку в соответствующее положение. Обозначение переменного тока на мультиметреDCV. Далее все делается так же, как и в случае замеров при переменном токе с подбором наиболее точного значения. Замеры делаются при параллельном подключении, а не последовательном, то есть на двух фазах, а не на одной. Снять напряжение с одного провода не удастся.

Внимание: при работе с электричеством будьте осторожны. Думайте, что вы делаете, чтобы не вызвать короткое замыкание и не прикоснуться к оголенным проводам щупами.

Если вам нужно найти фазу, то можно просто использовать индикаторную отвертку – она помогает находить фазу в сетях 220 вольт без использования прибора. Но если вы занимаетесь ремонтом проводки, то обойтись одной отверткой не удастся – фаза может быть везде, а ноль – отвалиться. Но работать мультиметром все равно вы должны уметь – это азы для любого электрика.

Как правильно измерить силу тока

Измерение силы тока начинается с определения того, с каким током приходится работать: переменный или постоянный. Вам нужно установить переключатель в необходимое положение. Затем определитесь, какая сила тока ориентировочно будет в цепи. Подключите второй щуп к соответствующему разъему (до 200 мА в «VΩmA», свыше в разъем «10А»).

Если вы не знаете, какая сила тока, то начинайте измерение с максимальных значений. Если на экране вы увидите меньший ток, то тогда переставьте штекер в другой разъем. Если и при этом значение меньше контрольного, то измените положение ручки на более низкую силу тока. Изучите обозначения на мультиметре, чтобы понимать, какие значения вас интересуют, и работайте от максимальных к минимальным, а не наоборот.

Внимание: для измерения силы тока нужно подсоединять прибор последовательно. Он включается в сеть к одному кабелю, что позволяет определить значение силы тока с высокой точностью.

Виды мультиметров

Меряем сопротивление устройства

Изучая расшифровку обозначений на мультиметре, вы наткнетесь на значок «Ω». Данная шкала используется для измерения сопротивления. Здесь уже не нужно подбирать максимальные параметры – начинать измерение можно с любой позиции. Мы рекомендуем начинать со средних – если показания больше, то переставляйте ручку вперед, если меньше – то назад.

Если вы меряете сопротивление не отдельного элемента, а подключенного к цепи, то обязательно обесточьте ее, иначе прибор выйдет из строя или покажет неверные данные. Это касается любых устройств под напряжением. Если вы ремонтируете пульт от телевизора, то вытаскивайте с него батарейки, если люстру с трансформаторами – то отключайте питание автоматом. В схеме измерения сопротивления не должно быть ничего лишнего – только прибор и само устройство.

Если вы планируете измерять сопротивление в цепи автомобиля (к примеру, проверка стартера или генератора), то обязательно отключайте аккумулятор. Почитайте о том, как пользоваться мультиметром в автомобиле. Учитывайте, что аккумулятор выдает постоянный ток с напряжением в 12 вольт, поэтому подстраивайтесь именно под эти показатели.

Как понять, что вы меряете в неправильном диапазоне? Если при замере на экране высвечивается “Over”, “Ol” или “1”, то это означает, что снять показания не удалось, поэтому переключитесь на шаг выше. Если на экране горит “0”, то нужно наоборот уменьшить значение.

Ничего сложного в измерениях сопротивления нет – вы гарантированно быстро разберетесь с устройством, если изучите инструкцию и запомните несколько основных правил. Всегда начинайте мерить значения с запасом, спускаясь сверху вниз, подключайте прибор правильно и следите за целостностью изоляции щупов, чтобы не устроить короткое замыкание или не получить удар током.

Как правильно прозванивать цепи

Прозвонка – это проверка, есть ли в сети контакт. Этой функцией пользуются в основном продвинутые ремонтники, которые занимаются восстановлением техники или устройств. Обычному человеку эти функции обычно не нужны, но все же вы должны понимать, как ими пользоваться.

Переключателем необходимо выбрать режим прозвонки (он обозначен треугольником с вертикальной линией или вертикальными скобками, похожими на значок “громкость”). Затем щупами нужно прозвонить дорожку. Если она целая, то вы услышите писк динамика.

Внимание: при прозвонке нужно обесточивать сеть, чтобы по ней вообще не текли токи. Использовать мультиметр для прозвонки сетей под напряжением запрещено – он или покажет неверные данные, или выйдет из строя.

Изучите инструкцию, прежде чем пользоваться устройством

В каких случаях необходимо пользоваться мультитестером в прозвоночном режиме? Если вам нужно определить работоспособность кабеля. К примеру, вы проложили пару десятков кабелей для LAN сети к каждому столу или устройству, но забыли промаркировать их. В этом случае и можно легко определить. Вам надо выбрать один кабель, зачистить на нем два провода и замкнуть их (к примеру, желтый и зеленый). Потом вы отправляетесь на другой конец пучка и прозваниваете на каждом кабеле зеленый и желтый провод. Когда тестер пискнет, то вы нашли искомый кабель.

Мы перечислили основные правила пользования мультиметром для новичков – этого вполне достаточно, чтобы совершать 95% всех бытовых операций. Домашнему электрику вряд ли понадобится проверка транзисторов и другие сложные функции – они нужны только ремонтникам электроники. Поэтому не стоит забивать себе голову.

Несколько советов

Ниже мы расскажем вам несколько нюансов, которые значительно облегчат вашу жизнь при работе с устройством:

  1. У большинства китайских тестеров щупы очень хлипкие и непрочные. Их можно усилить, если надеть кембрик на место, где из трубки-держателя выходит кабель.
  2. Всегда помните о том, что нужно мерить от больших значений к меньшим. Если вы все же забыли об этом правиле и прибор вышел из строя, не спешите расстраиваться. В нем есть плавкий предохранитель – возможно, он успел спасти плату и перегорел сам. Замените его на новый. Не используйте самодельные предохранители или проволочки – они не спасут блок в следующий раз.
  3. Не забывайте, что прибор работает от батарейки и ее периодически нужно менять. Если на экране появилась надпись Bat, то она скоро сядет.
  4. Переключатель можно вращать в любом направлении, но только в том случае, если щупы не подключены к источнику напряжения. Нельзя воткнуть их в розетку и крутить ручку в обе стороны.
  5. При измерении напряжения не нужно ловить фазу и ноль – можно присоединять щупы к любым контактам. Если полярность будет неправильная, устройство просто покажет значение со знаком минус.

Чтобы вам было легче осваивать прибор, посмотрите видео, как пользоваться мультиметром для чайников. Этот обзор будет понятен даже новичкам.

Работа с тестером для начинающих

Мультиметр — это один из недорогих измерительных приборов, которым пользуются как профессионалы, так и любители ремонтирующие домашнюю проводку и электроприборы. Без него любой электрик чувствует себя как без рук. Раньше для измерения напряжения, тока, сопротивления требовалось три разных инструмента. Сейчас все это можно замерить с помощью одного универсального девайса. Пользоваться цифровым мультиметром очень легко.

Основные два правила которые нужно запомнить:

  • ⚡куда правильно подключать измерительные щупы
  • ⚡в какое положение устанавливать переключатель для замеров разных величин

Мультиметр внешний вид и разъемы

На фронтальной части тестера все надписи выполнены на английском языке, да еще с использованием аббревиатуры.

Что означают данные надписи:

  • OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
  • ACV — измерение переменного U
  • DCV — измерение постоянного U
  • DCA — измерение постоянного тока
  • Ω — замер сопротивления
  • hFE — замер характеристик транзисторов
  • значок диода — прозвонка или проверка диодов

Переключение режимов происходит при помощи центрального поворотного переключателя. В самом начале использования цифрового мультиметра рекомендуется сразу же отметить метку указателя на переключателе контрастной краской. Например вот так:

Большинство выходов из строя прибора как раз связано с неправильным выбором положения переключателя.

Питание осуществляется от батарейки типа крона. Кстати по разъему для подключения кроны можно косвенно судить о том, собран тестер в заводских условиях или где то в китайских «кооперативах». При качественной сборке, присоединение происходит через специальные разъемы предназначенные для кроны. В менее качественных вариантах используются обычные пружинки.

Мультиметр имеет несколько разъемов для подключения щупов и всего два щупа. Поэтому важно правильно подключать щупы для измерения определенных величин, иначе можно легко спалить прибор.

Щупы как правило разного цвета — красного и черного. Щуп черного цвета подключают к разъему с надписью COM (в переводе — «общий»). Красный щуп в два других разъема. Разъем 10ADC применяется, когда необходимо замерить силу тока от 200мА до 10А. Разъем VΩmA используется для всех остальных измерений — напряжения, тока до 200мА, сопротивления, прозвонки.

Основное нарекание вызывают именно заводские щупы идущие в комплекте с прибором. Почти каждый второй обладатель мультиметра рекомендует их заменить на более качественные. Правда при этом стоимость их может быть сопоставима со стоимостью самого тестера. В крайнем случае их можно усовершенствовать путем усиления в местах изгиба проводов и изоляции наконечников щупов.

Если же вы хотите себе качественные силиконовые щупы с кучей наконечников, то заказать их с бесплатной доставкой можно на АлиЭкспресс здесь.

Ранее широко применялись и стрелочные тестеры. Некоторые электрики даже отдают предпочтения им, считая их более надежными. Однако рядовым потребителям пользоваться ими из-за большой погрешности шкалы измерения менее удобно. Кроме того, при работе стрелочным мультиметром, обязательно нужно угадывать полярность контактов. У цифровых при не правильном подключении к полюсам, показания будут просто отображаться со знаком минус. Это штатный режим работы, который не испортит мультиметр.

Основные операции с мультиметром

Замер напряжения

Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.

Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.

Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.

При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.

И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.

ВНИМАНИЕ: при замерах напряжения в обязательном порядке проверяйте, что шкала мультиметра выставлена правильно. Если начать замерять напряжение при включенном положении переключателя DCA, т.е на замер тока, то легко можно создать короткое замыкание непосредственно у себя в руках!

Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл. током.

Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.

Замер тока

Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.

Будьте внимательны! При измерении тока, если Вы не знаете, примерно в каких пределах будет сила тока, лучше начать измерения, вставив щуп в разъем 10ADC, иначе замеряя ток более 200мА на разъеме VΩmA, можно легко спалить внутренний предохранитель.

Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).

Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.

Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. А вот если наоборот, то мультиметр выйдет из строя.

Замер сопротивления

Для измерения сопротивления переключатель ставите в положение — Ω.

Выбираете нужное значение сопротивления или же опять начинаете с самого большого. Если Вы измеряете сопротивление на каком то работающем аппарате или проводе, рекомендуется отключить с него питание (даже от батарейки). Таким образом данные замеров будут более точными. Если при измерении на дисплее у вас высветилось значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель нужно поставить в больший диапазон замеров. Если же высвечивается «0» — то наоборот, уменьшите шкалу измерений.

При замерах сопротивления не касайтесь пальцами оголенных частей щупов — это скажется на точности измерений.

Прозвонка

Еще один режим работы тестера которым часто пользуются — это прозвонка.

Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена (проверка целостности предохранителя). Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет.

Нужно заметить что звукового сигнала на DT830B нет.

У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.

Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.

Техника безопасности при работе с мультиметром

  • ⚡не производите замеры во влажном помещении
  • ⚡не переключайте пределы измерений в момент самих замеров
  • ⚡не замеряйте напряжение и силу тока, если их величины больше тех, на которые рассчитан мультиметр
  • ⚡используйте щупы с исправной изоляцией

Надеюсь данный материал помог вам ознакомиться с основными параметрами работы мультиметра. И Вы сможете безопасно и продуктивно его использовать при ремонтных работах.

Всем привет! Думаю, многие автомобилисты и просто электрики согласятся, что наличие мультиметра очень помогает в повседневной жизни. Он может пригодиться в быту и при обслуживании или ремонте транспортного средства. Потому сегодня поговорим немного о том, как пользоваться мультиметром и делать это правильно.

Можете называть устройство тестером, мультиметром (МТМ) или цешкой. Хотя тестер и МТМ не совсем одно и то же. Но предлагаю не зацикливаться на обозначениях, а просто поговорить на актуальную тему.

С помощью таких устройств можно проверить параметры напряжения, работу электрического оборудования, сделать замеры тока и сопротивления. Вообще МТМ являются многофункциональными устройствами, и должны находиться в автомобиле каждого водителя.

Знакомство с устройством

Для начала предлагаю поговорить про сами мультиметры как электронные устройства. Далее будет представлена подробная инструкция для начинающих или, как это принято говорить, для чайников.

Посмотрим на переднюю панель устройства для измерений показателей в машине и дома. Обычно на лицевой части указано несколько значений. А именно:

  • OFF. Здесь все понятно. Прибор находится в выключенном состоянии;
  • ACV. Такое обозначение указывает на переменное напряжение;
  • Значок Ω означает тут сопротивление;
  • DCA является постоянным током;
  • Завершает все DCV или постоянное напряжение;
  • 3 разъема с соответствующими указателями;
  • Непосредственно сам циферблат или электронное табло.

Что касается 3 разъемов. Через них подключаются щупы. Набор с клещами идет в комплекте к МТМ, потому тут все должно быть понятно.

Есть одно замечание относительно того, как и когда подключать те или иные щупы к тестеру. Есть черный провод, который неизменно всегда идет в гнездо, которое обозначено символами COM.

А вот с красным ситуация более сложная. Все зависит от того, какие именно измерения своим цифровым мультиметром вы собираетесь проводить. Когда делаются замеры напряжения в электросети, сопротивления или силы тока номиналом до 200 мА, тогда вам нужен только выход VmA. Если же величина превышает 200 мА, тогда подключайтесь красным щупом к 10 ADC.

Думаю, с этим разобрались. Если сделать все наоборот, долго пользоваться тестером вам не удастся. Причиной тому станет сгоревший предохранитель. Как и в случае с предохранителем прикуривателя в авто, здесь также применяются плавкие элементы.

Аналоговые МТМ

Большинство автомобилистов и электриков отдают предпочтение цифровым мультиметрам. Это современные устройства с широкими функциональными возможностями.

Но на рынке также присутствуют устаревшие приборы. Их называют аналоговыми или стрелочными. Кому как удобнее. Но вот их характеристики и эффективность значительно уступают цифровым решениям. Пользоваться стрелочным тестером не лучший вариант, поскольку у шкалы больше погрешность.

Да и в целом пользоваться подобными аппаратами не особо удобно. Лучше сразу переходить на цифровые приборы хорошего качества.

К таковым я бы отнес следующие модели:

  • DT830;
  • DT832;
  • DT838;
  • Ресанта DT 181;
  • Ресанта DT 182;
  • ДТ9205а;
  • Ермак;
  • Mastech и пр.

Хотя не буду скрывать, что некоторые продолжают пользоваться цифровыми тестерами. Вероятно, они у них давно в наборе инструментов , либо просто автомобилист не хочет тратить деньги на цифровой аппарат, поскольку его полностью устраивает его стрелочный мультиметр.

Инструкция по использованию

Теперь немного подробнее расскажу вам о том, как своими руками воспользоваться мультиметром цифрового типа, чтобы сделать разные замеры параметров.

В нашем материале будет рассмотрено измерение:

Чтобы все было более понятно, про каждую процедуру поведаю отдельно. Если вам есть чем дополнить эту инструкцию, обязательно пишите в комментариях.

Напряжение

Измерить напряжение самостоятельно не сложно. Но подробная инструкция на такой случай точно не помешает.

Последовательность ваших действий будет такая:

  • Переведите переключатель в соответствующее положение;
  • В сети, где имеется переменное напряжение, стрелка должна располагаться в зоне ACV;
  • Щупы МТМ идут в гнезда СОМ и VΩmA;
  • Теперь выставляйте подходящий примерный диапазон;
  • Если сомневаетесь, переводите в максимальное значение;
  • Когда на табло появится цифра, можно отрегулировать положение;
  • Если это сеть с постоянным напряжением, МТМ применяется так же;
  • Но во втором случае переключатель лучше поставить в положение 20 В;
  • Щупы к цепям следует подключать строго параллельно.

Вы наглядно можете видеть, что ничего сложного в этой процедуре нет. А потому вы с легкостью своими руками сможете измерять напряжение, которое сейчас наблюдается в электросети. Как переменное, так и постоянное.

Тут главное не касаться голыми руками к щупу, поскольку он будет находиться под воздействием тока.

Сила тока

Для определения параметров тока первым шагом является ответ на вопрос о том, какой именно ток идет по проводке. Он бывает переменным и постоянным.

Далее вы смотрите по оборудованию или прибору, какое ориентировочное значение тут может быть. Измеряется показатель в Амперах, то есть обозначается буквой А.

  • В зависимости от параметров примерного напряжения, красный щуп идет в соответствующее гнездо Ω;
  • Сначала щуп лучше поставить туда, где токовое значение выше;
  • Если на табло увидите меньшее значение, можно переключиться;
  • При необходимости уменьшите диапазон измерения;
  • Когда МТМ используется в роли амперметра, подключение к цепи происходит последовательно.

И тут, как видите, можно легко справиться самостоятельно. Задача по замерам силы тока выполнена. Потому переходим к следующему пункту.

Сопротивление

Самым простым и безопасным мероприятием с применением МТМ является замеры сопротивления.

Тут действуйте следующим образом:

  • Переключатель ставится в любое положение в зоне ;
  • Выбирается подходящий диапазон измерений;
  • Перед операцией отключается питание в сети обязательно;
  • Иначе тестер не покажет правильное значение;
  • Если видите цифру 1 на табло, либо значения Over и Ol, тогда следует выставить более высокий диапазон;
  • В противном случае произойдет перегрузка;
  • При появлении 0 тестер переводится в меньший диапазон.

Соблюдение этих простых правил и последовательности в ваших действиях позволит быстро и без особых проблем сделать все необходимые процедуры по измерению сопротивлений.

Хорошая функция мультиметра, которая часто выручает при ремонте домашней бытовой техники. Я, к примеру, недавно починил жене утюг. И тестер оказался крайне полезным в этой работе.

Прозвонка

Я вам ничего не говорил о задней панели мультиметра. Хотя там находится еще несколько функций. Они в основном предназначены для радиотехников, которые профессионально занимаются своей работой. Для задач в домашних условиях или при ремонте авто они не понадобятся.

За исключением одного режима. Его называют режимом прозвонки. Предназначен он для поиска обрывов в электроцепи. Для этого цепь нужно прозвонить. Когда она замкнута, то есть обрыв отсутствует, тогда появляется звуковой сигнал. Если же обрыв есть, тогда звуков никаких не возникнет. Это означает, что вы нашли проблемный участок.

Для проверки нужно разместить два щупа с двух сторон прозваниваемой цепи. Это позволяет отыскать даже незначительный обрыв на протяженной электроцепи.

Но и тут есть важная особенность. Когда вы соберетесь прозванивать цепь, обязательно убедитесь, что электричество выключено. То есть сначала выключается автомат на распределительном щитке, а уже затем делается прозвонка. Так же и при ремонте автомобиля. Нужно выключить мотор и снять минусовую клемму с аккумулятора .

Чем смог, постарался помочь. С вас комментарии и вопросы. Дополнительно можете посмотреть наглядное видео.

Думаю, каждый при желании легко разберется в работе любого современного мультиметра цифрового типа. К тому же, производитель всегда прилагает подробную инструкцию к прибору. Потому работу с устройством всегда нужно начинать с изучения руководства по эксплуатации.

Спасибо всем вам за внимание! Подписывайтесь, оставляйте свои комментарии и задавайте актуальные вопросы!

(3 оценок, среднее: 5,00 из 5)

Понравилась статья?

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Если вы задались вопросом «Как пользоваться мультиметром?», то вы по крайней мере уже знаете, что такое электрический ток и напряжение. Если нет, то предлагаю ознакомиться с первыми главами моего учебника по электронике.

Итак, что такое мультиметр?

Мультиметр – это универсальный комбинированный измерительный прибор, который сочетает в себе функции нескольких измерительных приборов, то есть может измерять целый диапазон электрических величин.

Самый малый набор функций мультиметра – это измерение величины напряжения, тока и сопротивления. Однако современные производители на этом не останавливаются, а добавляют в набор функций, такие, как измерение емкости конденсаторов, частоты тока, прозвонка диодов (измерение падения напряжения на p-n переходе), звуковой пробник, измерение температуры, измерение некоторых параметров транзисторов, встроенный низкочастотный генератор и многое другое. При таком наборе функций современного мультиметра действительно встает вопрос как же все-таки им пользоваться?

Кроме того мультиметры бывают цифровые и аналоговые. Не будем углубляться в дебри, скажу только, что внешне отличаются они по приборам для отображения измеряемых величин. В аналоговом мультиметре он стрелочный, в цифровом в виде семисегментного индикатора. Однако мы привыкли понимать под словом мультиметр все-таки цифровой мультиметр. Поэтому в этой статье я расскажу как пользоваться именно цифровым мультиметром.

Для примера возьмем широко распространенные мультиметры серии М-830 или DT-830. В этой серии несколько модификации, их маркировка отличается последней цифрой, а также набором функций заложенных в данный прибор.

Обзор мультиметров этой линейки я планирую провести в одном из следующих выпусков журнала, поэтому не забывайте подписаться на новые выпуски журнала в конце статьи. Описывать, как работать с мультиметром я буду на примере прибора М-831.

Основные функции цифрового мультиметра М-831 и назначения органов управления прибором

Рассмотрим внимательно внешнюю панель мультиметра. Здесь мы видим в верхней части семисегментный жидкокристаллический индикатор, на котором и будут отображаться измеряемые нами величины.

Далее, можно сказать по центру прибора, расположен переключатель величин и пределов измерения.

Рассмотрим подробнее все обозначения, которые нанесены по кругу, тем самым разберем режимы работы мультиметра.

1- выключение мультиметра.

2 – режим измерения значений переменного напряжения, имеет два диапазона измерений 200 и 600 вольт.

В других моделях мультиметров может применяться обозначение ACV – AC Voltage – (анг. Alternating Current Voltage) – переменное напряжение

3 -режим измерения значений постоянного тока в следующих диапазонах: 200 мкА, 2000 мкА, 20 мА, 200 мА.

В других моделях мультиметров может применяться обозначение DCA – (анг. Direct Current Amperage) – постоянный ток.

4 -режим измерения больших значений постоянного тока до 10 ампер.

5 – звуковая прозвонка проводов, звуковой сигнал включается при сопротивлении прозванимаего участка менее 50 Ом.

6 – проверка исправности диодов, показывает падение напряжения на p-n переходе диода.

7 – режим измерения значений сопротивления, имеет пять диапазонов: 200 Ом, 2000 Ом, 20 кОм, 200 кОм, 2000 кОм.

8 -режим измерения значений постоянного напряжения, имеет пять диапазонов 200 мВ, 2000 мВ, 20 В, 200 В и 600 В.

В других моделях мультиметров может применяться обозначение DCV – DC Voltage – (анг. Direct Current Voltage) – постоянное напряжение.

В нижнем правом углу лицевой панели мультиметра имеется три гнезда, для подключения входящих в комплект шнуров со щупами.

– нижнее гнездо для общего (минусового) провода во всех режимах и на всех диапазонах;

– среднее гнездо для плюсового провода во всех режимах и на всех диапазонах кроме режима измерения тока до 10 А ;

– верхнее гнездо для плюсового провода в режиме измерения тока до 10 А.

Будьте внимательны, при измерении тока больше 200 мА плюсовой провод подключать только в верхнее гнездо!

Мультиметр питается от 9-вольтовой батарейки типа «Крона» или согласно типоразмеру – 6F22.

Внутри, под задней крышкой мультиметра имеется предохранитель, обычно на 250 мА, который защищает прибор в режиме измерения тока на пределах до 200 мА.

Измерение мультиметром электрических величин

Итак, настало время узнать, как пользоваться мультиметром. Будем учиться измерять электрические величины на примере все того же мультиметра М-831. Еще раз напомню, что с помощью данного мультиметра можно измерить постоянное и переменное напряжение до 600 вольт, значения только постоянного тока до 10 ампер и значения электрического (активного) сопротивления до 2 мегаом.

Напомню, что для измерения напряжения на элементе (участке) электрической цепи прибор включается параллельно этому элементу (или участку цепи).

Для измерения тока в цепи прибор включается в разрыв измеряемой цепи (то есть последовательно с элементами цепи).

Как пользоваться мультиметром при измерении постоянного напряжения.

Теперь давайте я подробно, пошагово расскажу, как измерить постоянное напряжение нашим мультиметром.

Первое, что необходимо сделать, это выбрать род измеряемого напряжения и предел измерения. Для измерения постоянного напряжение мультиметр имеет целый диапазон значений постоянного напряжения, которые устанавливаются с помощью переключателя пределов.

Для установки предела измерения сначала определим приблизительно, какое значение напряжения мы хотим измерить. Тут надо действовать по обстановки, если измеряете, напряжение элементов питания (батареек, аккумуляторов), то ищите надписи на элементах, если измеряете, напряжение в различных электрических схемах, то думаю раз уж туда «полезли», значит, вы и так знаете, как пользоваться мултиметром!

Допустим нам необходимо измерить постоянное напряжение на аккумуляторе от какого-то электронного устройства (я возьму аккумулятор видеокамеры).

1. Изучаем внимательно надписи на аккумуляторе, видим, что напряжение АКБ равно 7,4 вольта.

2. Устанавливаем предел измерения больше этого напряжения, но желательно близкий к этому значению, тогда измерения будут точнее.

Для нашего примера предел измерения 20 вольт.

Все же при измерении напряжения, например в схемах, советую ставить предел больше напряжению питания схемы, дабы не привести прибор к выходу из строя.

3. Подключаем мультиметр к клеммам аккумулятора (или параллельно тому участку, где вы проводите измерение напряжения).

– щуп черного цвета один конец к гнезду COM мультиметра, другой к минусу измеряемого источника напряжения;

– щуп красного цвета к гнезду VΩmA и к плюсу измеряемого источника напряжения.

4. Снимаем значение постоянного напряжения с ЖК-индикатора.

Примечание: если вам не известно примерная величина измеряемого значения напряжения, то измерение необходимо начинать с установки самого большого предела, то есть для М-831 – 600 вольт, и последовательно приближаться к пределу наиболее близкому к измеряемому значению напряжения.

Как пользоваться мультиметром при измерении переменного напряжения.

Измерение переменного напряжения производится по такому же принципу, что и измерение постоянного напряжения.

Переключите прибор в режим измерения переменного напряжения, выбрав соответствующий предел измерения переменного напряжения.

Далее подключите щупы к источнику переменного напряжения и снимите показания с индикатора.

Как пользоваться мультиметром при измерении постоянного тока.

Напомню, что приборы 830-ой серии измеряют только значения постоянного тока, поэтому если вам необходимо измерить ток в цепи переменного тока, то ищите другой прибор.

Мультиметр для измерения тока подключается в разрыв измеряемой цепи.

Опять же, необходимо определиться с максимально возможным значением тока в измеряемой цепи.

Если значения тока будут меньше 200 мА, то выбираем соответствующий предел измерения, красный щуп подключаем к гнезду VΩmA и включаем мультиметр в разрыв цепи.

Для измерения тока в диапазоне 200 мА-10 А, красный щуп подключать в гнездо 10А .

Желательно мультиметр в режиме измерения тока подключать в цепь при снятом напряжении в цепи, причем на пределе 10А это является обязательной операции, так как при больших токах это совсем не безопасно.

И последний нюанс: в характеристиках приборов некоторых производителей не рекомендуется включать мультиметр для измерения тока на пределе 10 А более 15 секунд.

Как пользоваться мультиметром при измерении сопротивления.

Для измерения сопротивления с помощью мультиметра, последний необходимо переключить в один из пяти пределов измерения сопротивления.

Причем правила выбора предела измерения следующие:

1. Если вам заранее известно значение измеряемого сопротивления (например, в случае проверки резистора на предмет «исправен» или «неисправен»), то предел измерения выбирается больше значения измеряемого сопротивления, но как можно ближе к нему. Только в этом случае вы сведете к минимуму погрешность измерения сопротивления.

2. Если вам заранее не изсестно значение измеряемого сопротивления, то необходимо установить максимальный предел измерения (для М-831 это 2000 кОм) и изменяя пределы последовательно приближаться к измеряемому значению сопротивления.

Примечание: если на экране мультиметра отображается «1», то значение измеряемого сопротивления больше установленного предела измерения, в этом случае необходимо переключить предел в сторону его увеличения.

Для измерения сопротивления просто подключите щупы прибора к элементу, сопротивление которого вы хотите измерить и снимите показания с индикатора прибора.

Посмотрите это видео и узнаете не только как измерять ток, напряжение и сопротивление, но и как прозванивать провода и проверять исправность диодов с помощью мультиметра!

ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

Как правильно пользоваться мультиметром. Как измерять сопротивление + видео

Мультиметр – универсальный переносной прибор, предназначенный для измерения различных электрических (электронных) величин. Мультиметр способен заменить несколько приборов, т.к. с помощью него можно измерять напряжение, силу тока, сопротивление и т.д.

Например, функционал некоторых мультиметров дополнительно позволяет измерять температуру, проверять транзисторы, полупроводники и т.д. У многих моделей мультиметров присутствует функция автоматического выключения дисплея, когда прибор не активен, а также есть функция подсветки.

В качестве переносных измерительных приборов мультиметры уже давно используются и на производстве, и в быту.

Современные мультиметры выпускают двух видов: аналоговые и цифровые. При использовании аналогового мультиметра измеряемую величину определяют по положению стрелки на шкале прибора. У цифровых мультиметров измеряемая величина отображается на жидкокристаллическом дисплее в виде чисел.

Цифровые мультиметры на практике используются чаще аналоговых. Главная причина – высокая точность измерений и удобство при отображении измеряемой величины. Но у аналоговых приборов тоже есть свои преимущества.

Для правильного пользования мультиметром необходимо знать его базовое устройство и основные режимы работы. Мультиметры разных моделей могут отличаться размером, внешним видом и числом измеряемых величин, но основной функционал у всех одинаков.

Простоту устройства, базовый функционал и дополнительные режимы демонстрирует цифровой мультиметр DT-831.

Устройство и комплектация мультиметра DT-831

В верхней части передней панели находится цифровой дисплей, по центру многопозиционный переключатель режимов измерения, а в нижней части находятся три гнезда под измерительные щупы.

Приобретая мультиметр, не лишним будет знать, что входит в комплект поставки. Каждое изделие, в том числе и DT-831, комплектуется двумя измерительными щупами, одной батарейкой «крона» 9В, одной инструкцией пользователя и упаковочной коробкой.

Функционал мультиметра

Независимо от типа и вида любой мультиметр позволяет измерять основные электрические величины. Это относится и к модели DT-831.

  • Измерение переменного напряжения производится в режиме ACV (alternating current voltage).
  • Измерение постоянного напряжения выполняется в режиме DCV (direct current voltage).
  • Измерение постоянного тока выполняется в режиме DCA (direct current amps).
  • Электрическое сопротивление измеряется в режиме Ω.

Для измерений кроме основных режимов используются и дополнительные. Например, изображение полупроводника – это режим проверки диодов. Изображение звука – режим прозвонки цепей зуммером.

Выключение прибора выполняется установкой многопозиционного переключателя в режим OFF.

Перед измерениями щуп чёрного цвета подключается к общему гнезду с обозначением COM (общий), а измерительный щуп красного цвета к гнезду VΩmA. Иногда необходимо измерить постоянный ток значением более 200мА. В этом случае красный измерительный щуп необходимо подключить к гнезду «10А».

Как пользоваться мультиметром DT-831 для чайников - Видео

Измерение переменного напряжения

В бытовых условиях чаще всего напряжение измеряют в розетках, в переходных коробках, в распределительных щитках, в щитках учёта. Стандартная величина такого напряжения около 220В. На производстве переменное напряжение измеряют в распределительных устройствах, силовых шкафах, на аппаратах защиты и т.д. Если в бытовой сети напряжение, как правило, однофазное, то на производстве встречается как однофазное напряжение 220В, так и трёхфазное 380В.

Первое измерение производится следующим образом. Многопозиционный переключатель ставится на максимальный предел. У мультиметра DT-831 это 750В. После этого, собственно, выполняется измерение путём параллельного подключения мультиметра к измеряемому элементу или участку цепи. Например, измеряется напряжение фазы относительно нуля (фазное напряжение), или между двумя фазами трёхфазной сети (линейное напряжение).

Если значение напряжения (да и другой величины при другом режиме измерения) значительно меньше максимального предела (например, 150В), то для большей точности многопозиционный переключатель переключается на меньший предел. В режиме ACV это будет предел 200В.

Измерение постоянного напряжения

В домашних бытовых условиях измерение постоянного напряжения сводится к замеру вольтажа обычных батареек, автомобильных аккумуляторов, блоков питания от бытовой техники. На производстве источниками постоянного напряжения являются выпрямители, генераторы постоянного тока и др.

Измерение постоянного напряжения мало чем отличается от измерения переменного напряжения. Разница лишь в том, что измерение в режиме DCV выполняется между плюсом и минусом. Кроме непосредственного измерения напряжения, режим DCV позволяет определить полярность в цепях постоянного тока.

Если перед замером заранее известно значение напряжения (например, пальчиковая батарейка 1,5В), то многопозиционный переключатель можно сразу выставить на ближайший предел (20В).

Измерение постоянного тока

Данное измерение выполняется в режиме DCA. Мультиметр подобно амперметру включается последовательно в разрыв цепи. Желательно заранее представлять величину тока, чтобы выставить соответствующий предел измерения.

Как измерить сопротивление мультиметром

В любой модели мультиметра есть функция измерения сопротивления. В режиме Ω можно измерять сопротивление резисторов, значение сопротивления электрической изоляции проводов и т.д. Часто в режиме Ω выполняют прозвонку электрических цепей.

У мультиметра DT-831 пять пределов измерения сопротивления, начиная от 200 Ом и заканчивая 2000 кОм (2МОм). Сопротивление измеряют, предварительно выбрав один из пяти пределов.

Если измеряемая величина окажется больше, чем выставленный предел, то на дисплее мультиметра будет отображено «1». В этом случае достаточно установить переключатель на больший предел. Если на дисплее отображаются все нули, то фактическое значение сопротивления значительно меньше установленного предела и поэтому предел необходимо уменьшить.

Выполнять измерение сопротивления разрешается только при отключённом напряжении во избежание выхода мультиметра из строя.

Как правильно пользоваться мультиметром: подробная инструкция

Автор aquatic На чтение 7 мин. Просмотров 3.1k. Обновлено

Современный дом заполнен разными устройствами, которые функционируют с применением электричества. Проверить их работоспособность и выполнить ремонт можно с помощью специализированного измерительного оборудования. Если знать, как правильно пользоваться мультиметром, будет проще решать сложные вопросы без обращения в профильные сервисные центры. После правильной диагностики легче определиться с объемом ремонтных работ и покупкой необходимых запасных частей.

Любой человек в силах освоить работу с этим универсальным устройством

Как правильно пользоваться мультиметром: общие определения

Эти приборы созданы для измерения силы тока, напряжения, сопротивления и других электрических параметров. Устройство разбирать не имеет смысла, так как современная техника данного класса отличается высокой сложностью. Ее ремонт без профессиональных навыков и специализированного метрологического оборудования невозможен.

Ранее применяли только стрелочные приборы

Но пользоваться цифровыми устройствами легче. С экрана проще считывать показания. Не оказывают сильного влияния на процесс измерений вибрации. Отсутствие механических движущихся частей увеличивает долговечность.

При выборе модели обращают внимание на следующие параметры:

  • Пределы измерений и дискретность.
  • Достаточные размеры дисплея, наличие подсветки.
  • Форму, размеры, вес.
  • Оснащение, повышающее уровень комфорта.
  • Дополнительную функциональность.

Выдвигающаяся подставка позволяет устанавливать прибор в удобном положении
При соответствующем оснащении мультиметр можно использовать для измерения комнатной температуры
Хорошая эргономика обеспечивает надежный захват рукой. Демпфирующие накладки повышают стойкость к механическим воздействиям
Такой аппарат выполняет функции мультиметра и осциллографа

Обратите внимание! Точность измерений не зависит от вида оборудования (аналоговой, цифровой). Она указана в техническом паспорте на соответствующее изделие.

Методики измерений

Для выполнения рабочих операций переключатель переводится в нужное положение. Черный провод щупа подключают к общему гнезду («Com»). Красный – устанавливают с учетом максимальной силы тока.

Обратите внимание! В стандартном положении для данного прибора действует ограничение 200 мА. В нем есть плавкая вставка, которая перегорает после превышения данного порога.

Органы управления

Сначала можно рассмотреть, как измерить напряжение мультиметром в розетке. Эта операция выполняется по следующему алгоритму:

  • Провода подсоединяют так, как указано на рисунке выше.
  • Переключатель переводят из «Off»в режим измерения переменного напряжения«V~». В данном случае используют диапазон «750», так как предполагаемое значение – 220 Вольт.
  • Прибор устанавливают поблизости от розетки
  • Щупы вставляют в нее, держась руками за изолированные части щупов.

Обратите внимание! Если подобные измерения выполняются часто, имеет смысл приобрести специальную отвертку со встроенным световым индикатором фазы.

Демонтировать аккумулятор для измерений не обязательно. Но надо не забыть перевести регулятор в положение «Постоянное напряжение»

Как проверить мультиметром сопротивление

Такую процедуру выполняют со снятием напряжения в месте измерения. Невыполнение правила ухудшит точность данных, либо выведет технику из строя. Это же не следует делать, чтобы предотвратить потенциально опасные для человека ситуации. Если не известно, вначале устанавливают максимальное значение. Далее переключателем снижают диапазон вплоть до выбора оптимального варианта.

Для удобства работы применяют специальные зажимы («крокодилы»)
Если знать, как мультиметром замерить сопротивление, можно выяснить исправность нагревательного элемента чайника, другой бытовой техники

Статья по теме:

Какой мультиметр лучше выбрать для дома. Как приобрести прибор с нужными функциями и при этом не переплатить? Читайте наши советы и обзор моделей в специальной публикации.

Как измерить силу тока мультиметром

Для этой операции необходимо создать разрыв цепи. К нему подключают прибор с учетом предполагаемой величины тока. Как и в предыдущем случае, выбирается диапазон с максимальным значением. Если необходимо, регулятор переводят постепенно в нужную позицию.

Для определения силы тока прибор устанавливают в электрическую цепь последовательно

Как проверить мультиметром полевой транзистор

Диагностика этих электронных приборов помогает выяснить исправность полупроводниковых переходов. В стандартном варианте применения ток течет по направлению от истока (И/ S) к стоку (С/ D). Этот процесс регулируется изменением электрического потенциала на затворе (З/ G).

Полевой n-канальный транзистор

[quote align=”center” color=”#e5e5e5″]

Обратите внимание! Особенностью этих приборов является повышенная чувствительность к статическому напряжению. Даже в режиме хранения создают постоянный электрический контакт между всеми выводами с применением металлической проволоки, фольги.

Проверку выполняют по следующему алгоритму:

  • Регулятор мультиметра переводится в режим работы с диодами.
  • «Минусовой» черный щуп присоединяют к истоку (И/ S), красный – к стоковому (С/ D) контактному выводу. В нормальном состоянии на дисплее отобразится 0,6 V (допустимое отклонение в пределах ±0,1V).
  • Далее щупы меняют местами. В этом положении на экране появляется горизонтальная восьмерка (знак «бесконечность»). Вместо нее в некоторых приборах выводится единица.
  • Чтобы открыть p-n-p переход щуп «минус» присоединяют к истоку, «плюс» – к затвору (З/ G).
  • Далее «плюс» перемещают на сток. В этом положении должно индицироваться напряжение в диапазоне0 – 0,8V.
  • Результат измерений на исправном транзисторе не изменяется, если сменить полярность.

Проверка конденсаторов мультиметром

Приборы, установленные в печатных платах, предварительно осматривают. При обнаружении вытекшего электролита, трещин и вздутий на корпусе, проверка не нужна. Изделие меняют на новое.

Измерение выполняют с извлечением конденсатора из электрической схемы, чтобы обеспечить хорошую точность. После демонтажа любым проводником с изолированной рукояткой (отверткой) разряжают прибор, замкнув выводы. Также используют лампу накаливания, чтобы процесс был плавным.

Далее мультиметром проверяют отсутствие короткого замыкания. Для проверки зарядки устанавливают регулятор в режим измерения сопротивления и подсоединяют щупы. Показания на табло будут постепенно расти, пока не достигнут максимума.

Обратите внимание! При работе с конденсаторами полярных типов необходимо учитывать данный фактор.

В некоторых моделях мультиметров есть специальные контактные площадки и регулировки диапазонов для измерения емкости конденсаторов

Диагностика простых повреждений

Если досконально выяснить, как прозвонить транзистор мультиметром, то применять иные методики будет не трудно. Но в действительности, чаще всего требуется определять разрывы в электрических цепях. Для упрощения этих операций многие мультиметры оснащают специальной функцией. Она активизируется при переводе регулятора в положение «прозвонка». О наличии контакта сообщает сигнализация.

Синей линией выделено включение прибора в режим проверки со звуковым сопровождением

Вывод и дополнительные рекомендации

При необходимости не составит большого труда найти инструкции,как правильно пользоваться мультиметрами при проверке других электронных компонентов и устройств. Но на практике не нужны избыточные функции. Приобретение слишком сложного оборудования будет сопряжено с дополнительными затратами. Если не предполагается глубокое изучение радиотехники, вряд ли понадобится осциллограф. Большее значение для домашнего применения имеет соответствие диапазона измерений. Пригодятся также простота обращения и разумная стоимость.

Возможностей недорогой модели мультиметра вполне достаточно для решения большинства бытовых задач

Видео: как проверить конденсатор мультиметром

Как пользоваться мультиметром | КИПиА от А до Я

Цифровой мультиметр это основной инструмент киповца, ведь с его помощью можно проверить поступает ли напряжение питания на датчик, измерить выходной ток прибора, найти обрыв в кабеле и многое другое. Цифровые мультиметры получили широкое распространение благодаря малым габаритам и весу, широким пределам измерения, приемлемой точности и низкой цене.

К сожалению, большинство мультиметров (особенно недорогие модели китайского производства) комплектуются лишь краткой инструкцией с перечислением основных функций из-за чего у начинающих киповцев часто возникают вопросы по применению этих мультиметров. Поэтому в данной статье рассмотрим не только основные функции цифрового мультиметра, но и то, как этими функциями пользоваться на примере широко распространенного мультиметра DT 830B.

Устройство мультиметра и правила работы с ним.



Простые цифровые мультиметры типа DT 830 и аналогичные им имеют на лицевой панели 3,5 разрядный семисегментный ЖК индикатор, поворотный переключатель пределов измерения и три гнезда для подключения щупов. Питание мультиметра осуществляется от батарейки типа "Крона" напряжением 9В. Для замены батарейки необходимо снять заднюю крышку прибора, при этом также открывается доступ к печатной плате мультиметра, на которой расположен, в том числе, предохранитель номиналом 200 мА.

Одно из гнезд для подключения щупов, а именно гнездо СОМ, задействовано всегда, при любом роде выполняемых измерений. Обычно к гнезду СОМ присоединяется щуп черного цвета. к гнезду VΩmA подключается щуп красного цвета при измерении постоянного и переменного напряжения, сопротивления и постоянного тока величиной до 200 мА. Для измерения постоянного тока величиной более 200 мА красный щуп из гнезда VΩmA необходимо вынуть и подключить его в гнездо 10А.

На лицевой панели мультиметра кроме того расположен восьми контактный разъем (сокетт) подключения транзисторов для измерения коэффициента усиления по тока h31э (или hFE). Причем измерить коэффициент усиления по току удается только у биполярных низкочастотных транзисторов малой и средней мощности. Так как в процессе обслуживания и ремонта оборудования КИП нет необходимости измерять коэффициент усиления транзисторов, то данный режим работы мультиметра рассматриваться не будет. Скажу лишь только, что к контакту Е разъема подключается эмиттер транзистора, к контакту В - база, к контакту С - коллектор, но перед этим необходимо, например, по справочнику определить структуру транзистора: p-n-p или n-p-n и выбрать соответствующую сторону разъема.

В режиме проверки целостности полупроводниковых диодов мультиметр генерирует небольшое испытательное напряжение и ток, которое и прикладывается к проверяемому диоду. Если диод исправен, то при подключении красного щупа (плюса) мультиметра к аноду, а черного щупа к катоду на дисплее высветиться значение падения напряжения на p-n переходе диода. Для кремниевых диодов это напряжение находиться в пределах 0,6...0,9 В. При обратной полярности подключения (красный щуп - катод, черный щуп - анод) на дисплее высветится единица, так как диод проводит ток только в одном направлении. При проверке диодов без выпаивания их из схемы ремонтируемого устройства имейте ввиду, что соединенные с диодом другие радиодетали могут исказить результат измерения. Поэтому желательно хотя бы один вывод диода отсоединять от схемы.

Отключение мультиметра по окончанию проведения измерений осуществляется путем установки поворотного переключателя в положение OFF.

При работе с мультиметром не прикасайтесь к оголенной части щупов, так как, во-первых, это может привести к поражению электрическим током (при измерении тока и напряжения) и, во-вторых, из-за относительно низкого электрического сопротивления тела человека может возрасти погрешность измерения, особенно при измерении больших сопротивлений.

Недорогие мультиметры DT 830B и им подобные можно применять только для измерений, производимых при наладке оборудования и поиске неисправностей. Их нельзя использовать при калибровке и уж тем более при поверке датчиков и другого оборудования КИП, так как точность измерения данных мультиметров недостаточна для этих целей и, кроме того, они не внесены в государственный реестр средств измерения. При поверке и калибровке оборудования следует использовать более точные мультиметры, например, отечественные приборы серии В7 или импортные мультиметры APPA, Fluke и аналогичные.

Всегда следите за степенью разряда батареи мультиметра, так как в случае сильного разряда батареи погрешность измерения прибора резко возрастает. При покупке мультиметра отдавайте предпочтение тем моделям, у которых есть индикатор разряда батареи. И меняйте батарею сразу же, как только загорится индикатор разряда батареи.

Выбирая между несколькими моделями мультиметров, следует отдавать предпочтение тем моделям, которые имеют более широкие пределы измерения (или большее количество поддиапазонов измерения) напряжения, тока и сопротивления и минимальную погрешностьизмерения. Дополнительный функционал приборов, такой как измерение температуры, емкости, встроенный генератор импульсов зачастую остается не востребованным, и делать упор на наличие этих функций при покупке мультиметра не стоит.

Если значение измеряемой величины вам не известно даже ориентировочно, то всегда начинайте измерения, установив максимально возможный предел измерения для данного рода измерений. Мультиметр, особенно недорогие модели, является не ремонтопригодным устройством (точнее дешевле купить новый прибор, чем ремонтировать вышедший из строя) поэтому при выполнении измерений будьте внимательны и следите за тем, в какие гнезда вставлены щупы и в каком положении находиться поворотный переключатель.

Измерение постоянного и переменного напряжения (режим вольтметра)


Изучение работы мультиметра начнем с режима измерения напряжения (режим вольтметра), так как для его измерения не требуется выполнять какие-либо переключения или отключения в цепи и технически оно реализуется наиболее просто.

Во-первых, необходимо определить какое напряжение вы собираетесь измерить - постоянное или переменное. Для этого внимательно изучите схемы электрические принципиальные данного щита или прибора, маркировочные бирки и кембрики на кабелях и проводах, маркировку клемм приборов и оборудования и обозначения на печатных платах прибора (если вы производите измерения внутри прибора, например, при его ремонте).

Для измерения постоянного напряжения (батарейки, аккумуляторы, выходы блоков питания постоянного тока, цепи питания большинства современных датчиков КИП, термоЭДС термопар) установите поворотный переключатель в положение DCV (или V=). Для измерения переменного напряжения (бытовая электрическая розетка, выходы источников бесперебойного питания 220В, осветительная сеть, цепи питания двигателей насосов, вентиляторов, трансформаторов и исполнительных механизмов) установите поворотный переключатель в положение ACV (или V~).

Во-вторых, после того как вы определили вид напряжения необходимо выбрать предел измерения. Если величина измеряемого напряжения не известна вам даже ориентировочно (например, у батарейки типа «Крона» постоянное напряжение 9В, а в бытовой розетке 220В переменного напряжения), то начинайте измерение с наибольшего предела измерения, уменьшая предел измерения до тех пор, пока измеренная величина не окажется максимально близка к пределу измерения, но при этом все еще будет меньше его. Например, для измерения постоянного напряжения вы установили предел 200В и при измерении напряжения получили значение равное 12,0В. Полученное значение напряжение 12В меньше следующего за 200В предела измерения мультиметра от 0 до 20В, а значит можно выбрать этот предел измерения. Измерив тоже самое напряжение 12,0В на пределе 20В вы получили более точное значение напряжения 11,98В.

И в-третьих, для измерения напряжения на участке электрической цепи подключать мультиметр следует параллельно участку цепи, на котором необходимо измерить напряжение. Никаких разрывов или отключений цепи при этом выполнять не надо.

При работе с мультиметром в режиме измерения напряжения необходимо помнить, что:

  1. Измеряемое напряжение может быть опасно для жизни, поэтому при производстве измерений соблюдайте правила электробезопасности. Рекомендую освежить свои знания правил и пройти тест по электробезопасности. При измерении высоких напряжений на дисплее мультиметра высвечиваются символы HV (high voltage - высокое напряжение) предупреждающие о риске поражения электрическим током.
  2. При измерении напряжения мультиметр подключается параллельно участку цепи, на котором необходимо измерить напряжение. При этом для подключения мультиметра не требуется разрывать измеряемую цепь.
  3. Чем ближе измеренное значение к выбранному пределу измерения, тем точнее результат измерения.
  4. Идеальный вольтметр имеет максимально большое активное и реактивное входное сопротивление, стремящееся к бесконечности.

При измерении напряжения важно правильно выбрать точку, относительно которой выполняются измерения. В цепях переменного тока измерения чаще всего выполняют относительно нулевого провода N, а в цепях постоянного тока - относительно общего провода, который также часто называют массой, шасси, землей, GND. Причем в цепях постоянного тока может быть несколько независимых и полностью гальванически развязанных между собой общих проводов, например GNDa (аналоговая "земля" аналоговой части схемы прибора) и GNDd (цифровая "земля" цифровой части прибора). В этом случае производить измерения в аналоговой части схемы прибора нужно относительно аналоговой земля GNDa, а в цифровой части схемы - относительно цифровой земли GNDd.

Следует помнить, что мультиметр DT 830B предназначен для измерения постоянного напряжения и переменного синусоидального напряжения с частотой от 45 до 450 Гц. Поэтому, для измерения напряжения (амплитуды) импульсов, напряжения высокой частоты, напряжения имеющего постоянную и переменную составляющую следует использовать осциллограф.

Если установить переключатель вида измерений мультиметра в положение измерения переменного напряжения и попробовать измерить постоянное напряжение, то мультиметр покажет нуль. Это связано с особенностями схемотехники цифрового мультиметра. Если же попытаться измерить переменное напряжение, установив переключатель в измерение постоянного напряжения, то мультиметр может выйти из строя. Коме того, мультиметром крайне не рекомендуется выполнять измерения переменного напряжения свыше 500В - с большой долей вероятности прибор может выйти из строя.

Измерение постоянного тока (режим амперметра)

Простые мультиметры типа DT 830В предназначены для измерения только постоянных токов, переменный ток этим мультиметром измерять нельзя. Поэтому подготовка мультиметра к измерениям сводиться к выбору поворотным переключателем нужного предела измерения. Начинать измерения следует с наибольшего предела измерения. Необходимо учитывать, что при измерении токов до 200 mA щупы прибора должны быть вставлены в гнезда COM и VΩmA, а при измерении токов от 200 mA и до 10 А, щуп из гнезда VΩmA необходимо переставить в гнездо 10А. Естественно, что при измерении токов свыше 200 mA поворотный переключатель должен быть установлен в положение 10А.

Как использовать мультиметр - Руководство для начинающих

В этом посте мы покажем вам, как пользоваться мультиметром. Этот пост в основном адресован новичкам, которые только начинают заниматься электроникой и понятия не имеют, как использовать мультиметр и чем он может быть полезен. Мы рассмотрим наиболее общие функции мультиметра, а также способы измерения силы тока, напряжения, сопротивления и проверки целостности цепи.

Рекомендуемая литература: Лучшие мультиметры до 50 долларов.

Что такое мультиметр и зачем он вам?

Мультиметр - это измерительный инструмент, абсолютно необходимый в электронике.Он сочетает в себе три основные функции: вольтметр, омметр и амперметр, а в некоторых случаях - целостность цепи.

Мультиметр позволяет понять, что происходит в ваших цепях. Когда что-то в вашей цепи не работает, мультиметр поможет вам в устранении неполадок. Вот некоторые ситуации в проектах электроники, в которых вам может пригодиться мультиметр:

  • переключатель включен?
  • Этот провод проводит электричество или он сломан?
  • сколько тока проходит через этот светодиод?
  • сколько заряда осталось в ваших батареях?

На эти и другие вопросы можно ответить с помощью мультиметра.

Выбор мультиметра

Вы можете найти широкий выбор мультиметров с различными функциями и точностью. Базовый мультиметр стоит около 5 долларов и измеряет три самых простых, но наиболее важных значения в вашей цепи: напряжение, ток и сопротивление.

Однако вы можете догадаться, что этот мультиметр не прослужит дольше и не очень точен. Лучший мультиметр для вас будет зависеть от того, что вы собираетесь делать, если вы новичок или профессиональный электрик, и от вашего бюджета.

Если вам нужна помощь в выборе мультиметра, ознакомьтесь с нашей публикацией на Maker Advisor о лучших мультиметрах стоимостью менее 50 долларов .

Знакомство с мультиметром

Мультиметр состоит из четырех основных частей:

  • Дисплей : здесь отображаются измерения
  • Ручка выбора : выбирает то, что вы хотите измерить
  • Порты : сюда подключаются зонды

  • Щупы : мультиметр поставляется с двумя щупами.Обычно один красный, а другой черный.

Примечание : Нет никакой разницы между красным и черным зондами, только цвет.

Итак, принимая соглашение:

  • черный щуп всегда подключен к COM-порту.
  • : красный зонд подключен к одному из других портов в зависимости от того, что вы хотите измерить.

Порты

К порту « COM » или «» следует подключить черный датчик.Зонд COM обычно черный.

  • 10A используется при измерении больших токов, более 200 мА
  • µAmA используется для измерения тока
  • ВΩ позволяет измерять напряжение и сопротивление, а также проверять целостность цепи

Эти порты могут отличаться в зависимости от используемого мультиметра.

Измерение напряжения

Вы можете измерять постоянное или переменное напряжение. Буква V с прямой линией означает постоянное напряжение.

Знак V с волнистой линией означает напряжение переменного тока.

Для измерения напряжения:

  1. Установите режим V с волнистой линией, если вы измеряете напряжение переменного тока, или V с прямой линией, если вы измеряете напряжение постоянного тока.
  2. Убедитесь, что красный зонд подключен к порту с буквой V.
  3. Подключите красный щуп к положительной стороне вашего компонента, откуда идет ток.
  4. Подключите датчик COM к другой стороне вашего компонента.
  5. Прочтите значение на дисплее.

Совет: для измерения напряжения необходимо подключить мультиметр параллельно с компонентом, напряжение которого вы хотите измерить. При параллельном подключении мультиметра каждый щуп размещается вдоль выводов компонента, напряжение которого вы хотите измерить.

Пример: измерение напряжения батареи

В этом примере мы собираемся измерить напряжение батареи 1,5 В. Вы знаете, что у вас будет примерно 1.5В. Итак, вы должны выбрать диапазон с помощью ручки выбора, которая может читать 1,5 В. Так что в случае с этим мультиметром вам следует выбрать 2 В. Если у вас есть мультиметр с автоматическим выбором диапазона, вам не нужно беспокоиться о диапазоне, который нужно выбрать.

Что делать, если вы не знали, каково значение напряжения? Если вам нужно измерить напряжение чего-либо, и вы не знаете, в какой диапазон будет попадать значение, вам нужно попробовать несколько диапазонов.

Если выбранный вами диапазон ниже реального значения, на дисплее вы увидите 1, как показано на рисунке ниже.1 означает, что напряжение выше выбранного вами диапазона.

Если вы выберете более высокий диапазон, в большинстве случаев вы сможете считывать значение напряжения, но с меньшей точностью.

Что произойдет, если поменять местами красный и черный щуп?

Ничего опасного не произойдет. Показание мультиметра такое же, но отрицательное.

Пример: измерение напряжения в цепи

В этом примере мы покажем вам, как измерить падение напряжения на резисторе в простой схеме.В этой примерной схеме загорается светодиод.

СОВЕТ: два параллельно подключенных компонента разделяют напряжение, поэтому вам следует подключать щупы мультиметра параллельно тому компоненту, напряжение которого вы хотите измерить.

Для подключения схемы необходимо подключить светодиод к батарее 9 В через резистор 470 Ом.

Для измерения падения напряжения на резисторе:

  1. Вам просто нужно вставить красный щуп в один вывод резистора, а черный щуп - на другой вывод резистора.
  2. Красный зонд должен быть подключен к той части, из которой идет ток.
  3. Также не забудьте убедиться, что датчики вставлены в правильные порты.

Измерение тока

Для измерения тока необходимо иметь в виду, что последовательно соединенные компоненты разделяют ток. Итак, вам нужно подключить мультиметр последовательно к вашей цепи.

СОВЕТ: для последовательного подключения мультиметра необходимо разместить красный датчик на проводе компонента, а черный датчик - на проводе следующего компонента.Мультиметр действует так, как будто это провод в вашей цепи. Если вы отключите мультиметр, ваша схема не будет работать.

Перед измерением тока убедитесь, что вы подключили красный щуп к правому порту, в данном случае мкА. В приведенном ниже примере используется та же схема, что и в предыдущем примере. Мультиметр является частью схемы.

Измерение сопротивления

Вставьте красный щуп в правый порт и поверните ручку выбора в положение сопротивления.Затем подключите щупы к выводам резистора. То, как вы соединяете выводы, не имеет значения, результат тот же.

Как видите, резистор 470 Ом имеет только 461 Ом.

Проверка целостности

Большинство мультиметров предоставляют функцию, которая позволяет вам проверить целостность вашей цепи. Это позволяет легко обнаруживать такие ошибки, как неисправные провода. Это также поможет вам проверить, подключены ли две точки цепи.

Для использования этой функции выберите режим, похожий на динамик.

Как работает непрерывность?

Если между двумя точками очень низкое сопротивление, которое меньше нескольких Ом, эти две точки электрически соединены, и вы услышите непрерывный звук.

Если звук непостоянен или вы его совсем не слышите, это означает, что то, что вы тестируете, имеет неисправное соединение или вообще не подключено.

ПРЕДУПРЕЖДЕНИЕ : Для проверки непрерывности необходимо выключить систему! Отключите питание!

Коснитесь двух щупов вместе, и, когда они будут подключены, вы услышите непрерывный звук.

Чтобы проверить целостность провода, вам просто нужно подключить каждый щуп к наконечникам проводов.

Завершение

Мультиметр - незаменимый инструмент в любой лаборатории электроники. В этом руководстве для начинающих мы показали вам , как использовать мультиметр . Вы узнали, как измерять напряжение, ток и сопротивление, а также как проверять целостность цепи.

Если вы ищете мультиметр, вы можете найти этот пост полезным Лучшие мультиметры до 50 долларов .

Как пользоваться мультиметром Видео »Электроника

- учебное пособие и видео о том, как использовать мультиметр или цифровой мультиметр, дающие основы тестовых счетчиков или мультиметров и способы их использования.


Руководство по мультиметру Включает в себя:
Основные сведения о тестере Аналоговый мультиметр Как работает аналоговый мультиметр Цифровой мультиметр DMM Как работает цифровой мультиметр Точность и разрешение цифрового мультиметра Как купить лучший цифровой мультиметр Как пользоваться мультиметром Измерение напряжения Текущие измерения Измерения сопротивления Тест диодов и транзисторов Диагностика транзисторных цепей


Мультиметр - один из самых полезных элементов испытательного оборудования электроники.Мультиметр можно использовать для проверки многих электрических и электронных устройств как для домовладельцев, так и для энтузиастов D-I-Y, а также для любителей электроники или радио. Естественно, мультиметры также широко используются в электронной промышленности в качестве полезного и универсального испытательного оборудования.

Функции мультиметра

Мультиметры могут тестировать различные параметры в электрических и электронных схемах. С годами они стали более универсальными, но основные измерения, которые они могут выполнять, включают:

  1. Текущий
  2. Напряжение
  3. Сопротивление

Хотя эти базовые измерения являются наиболее распространенными исками, с развитием электронных технологий многие цифровые мультиметры могут выполнять намного больше измерений.Сюда могут входить некоторые из следующего:

  1. Температура
  2. Непрерывность - некоторые цифровые измерители могут обеспечивать зуммер для этого
  3. Емкость
  4. Частота
  5. Тест транзистора
  6. Емкость

Видео длится около десяти минут

Не забудьте прочитать другие учебные страницы по мультиметру на этом веб-сайте

Как видно из обучающего видео по мультиметру, эти тестовые измерители могут использоваться для самых разных измерений, и они являются важным инструментом для любого энтузиаста электроники, техника или инженера.Их обычно сравнительно дешево купить, и они предлагают отличное соотношение цены и качества, учитывая точность и предлагаемые функции.

<< Предыдущая | Вперед >>


Другие темы тестирования:
Анализатор сети передачи данных Цифровой мультиметр Частотомер Осциллограф Генераторы сигналов Анализатор спектра Измеритель LCR Дип-метр, ГДО Логический анализатор Измеритель мощности RF Генератор радиочастотных сигналов Логический зонд Тестирование и тестеры PAT Рефлектометр во временной области Векторный анализатор цепей PXI GPIB Граничное сканирование / JTAG
Вернуться в тестовое меню.. .

Видеоурок по использованию мультиметра

Мартин Лортон - энтузиаст солнечной энергии и электроники. На своем канале YouTube у него есть несколько действительно отличных видеоуроков, охватывающих многие аспекты электроники и измерений электроники. Его серия из трех частей о том, как пользоваться мультиметром, - одна из лучших, которые я когда-либо видел.

Много лет назад, желая лучше понять, на что способен мой мультиметр, я купил книгу в TAB Books и взял напрокат DVD в видеосервисе с практическими рекомендациями.На страницах книги и минутах видео я полностью потерялся, растерялся и скучал. Я сделал еще несколько страниц и минут, прежде чем бросил оба. Я не инженер-электрик, и я очень хорошо нагляден. Эта книга и DVD слишком многого от меня предполагали и плохо все представляли. Я бы хотел, чтобы тогда мне были доступны серии Мартина. Итак, если вы плохо понимаете, как работает ваш счетчик, и хотите получить от него больше, но вас пугает множество доступных инструкций, эта серия, вероятно, ваш билет.

[youtube = https: //youtu.be/ZBbgiBU96mM]

В первой части Мартин рассказывает о безопасности мультиметра, о том, как измерять напряжение переменного (переменного тока) и постоянного (постоянного тока) напряжения, как измерять напряжение аккумуляторной батареи, автомобильного аккумулятора / свинцово-кислотных аккумуляторов, как измерять электрическую мощность / электрические розетки и 110/220 напряжения. Он также рассматривает, что такое электричество, как работает электричество, и что такое напряжение, ток и амперы / амперы / амперы.

[youtube = https: //youtu.be/Kqa51Femytw]

Во втором видео он рассказывает, как проводить измерения тока с помощью мультиметра и токового пробника.Он также изучает измерение тока, преобразователь постоянного тока «на эффекте Холла», измерение ампер переменного и постоянного тока с помощью датчика тока на эффекте Холла, с использованием датчика переменного / постоянного тока Fluke 80i-110s (100 А), датчика переменного тока Fluke i400s. Clamp, мультиметр Major Tech MT22 с преобразованием токовых клещей и тестер Toptronic T8056 1000A AC / DC.

[youtube = https: //youtu.be/InJhgwmj2So]

В третьем и последнем видео из серии он рассказывает, как измерить сопротивление и непрерывность, и обсуждает, почему мощность передается от электростанций с использованием переменного тока, а не постоянного тока.

Если вы хотите увидеть больше отличных видеоуроков Мартина, посетите его канал YouTube и его веб-сайт.

5 причин, по которым каждый должен иметь мультиметр

Любители домашнего ремонта действительно в восторге от своих электроинструментов.А в тени дрелей и шлифовальных машин мультиметр не пользуется особой любовью. Жаль, потому что мультиметры столь же полезны, и я рекомендую их каждому мастеру.

Если у вас его еще нет, это руководство объясняет, как использовать мультиметр в доме. Просто помните, что, как и при любых электромонтажных работах, действуйте осторожно и при необходимости проконсультируйтесь со специалистом.

А что

это мультиметр вообще?

Мультиметры покрыты загадочными символами и кнопками, но пусть это вас не пугает.Чаще всего вы будете использовать три основные функции: измерение напряжения, целостности цепи и сопротивления в электрических компонентах и ​​цепях. В этом руководстве вы узнаете, как использовать эти функции для решения общих задач по дому.

Вам это кажется греческим? Ты не одинок.

Брайан Беннетт / CNET

При покупке мультиметра вы встретите модели стоимостью 1000 долларов (примерно 750 фунтов или 1300 австралийских долларов) - игнорируйте их.Это профессиональные модели, предназначенные для решения задач, выходящих далеко за рамки потребностей домашнего мастера. Вместо этого купите один всего за 10 долларов (примерно 8 фунтов или 13 австралийских долларов). Известно, что некоторые торговые сети, такие как Harbour Freight, даже раздают их.

Используйте мультиметр, чтобы проверить срок службы старых батарей.

Брайан Беннетт / CNET

1. Проверьте батарейки

Вы застряли в ящике со старыми одноразовыми батарейками.Беда в том, что вы не помните, как они туда попали. Вы не знаете, все ли они мертвы или некоторые все еще брыкаются. Не волнуйтесь, режимы напряжения вашего мультиметра могут помочь.

Мультиметр поставляется с двумя изолированными щупами. Вам нужно будет подключить их к нужным портам (терминалам) на устройстве в зависимости от того, что вы хотите измерить.

Брайан Беннетт / CNET

Мультиметр должен иметь два проводных щупа с красной и черной маркировкой.Они изолированы пластиком, имеют металлические наконечники и обычно имеют форму ручки. Черный щуп подключается к клемме «COM» мультиметра. Красный зонд подключается к клемме с обозначениями вольт (В) и ом (символ омега).

Установите шкалу мультиметра в положение постоянного напряжения. Если ваш измеритель имеет возможность автоматического выбора диапазона (самостоятельно регулирует свою чувствительность к напряжению), просто найдите символ напряжения (V) с прямой линией над ним. Это означает напряжение постоянного тока. Волнистая линия над символом напряжения указывает на переменный ток.

Если в вашем мультиметре отсутствует автодиапазон, установите диапазон напряжения самостоятельно. Поверните циферблат в положение, обозначенное цифрой «20». Его следует сгруппировать в разделе «DCV» на циферблате. Теперь включите мультиметр. Коснитесь черным щупом (COM) отрицательного полюса проверяемой батареи. Затем прикоснитесь красным щупом к положительному полюсу батареи (торчащему концу).

При подтвержденном постоянном токе 1,5 В мой мультиметр показывает, что эта батарейка АА жива!

Брайан Беннетт / CNET

Теперь вы должны увидеть текущее значение напряжения, отображаемое на экране мультиметра.Если вы видите "0L", это значит, что диапазон напряжения установлен слишком низким. Стандартные батарейки AA и AAA рассчитаны на 1,5 вольт. Батарея для часов CR2032 выдает 3 вольта. Итак, если вы видите значение, которое соответствует номинальному напряжению батареи (или немного выше), это все еще хорошо. Более низкое значение означает, что батарея разряжена или разряжена.

2. Проверьте удлинители

Сомневаетесь в целостности пыльного удлинителя? Установите шкалу мультиметра в режим проверки целостности цепи. Найдите символ звуковой волны (точка с увеличивающимися изогнутыми линиями).Конфигурация клемм вашего датчика остается прежней (черный в COM, красный в вольтах / омах).

Включите мультиметр. Вставьте черный зонд в одно из гнезд на одном конце шнура. Заземленный удлинительный шнур американского типа имеет три контакта на одном конце и три подходящие розетки (по размеру и форме) на другом.

Теперь прикоснитесь красным щупом к соответствующему штырю на вилке кабеля. Если это конкретное соединение, соединенное проводом внутри шнура, в порядке, мультиметр издаст тональный или звуковой сигнал.Это говорит вам, что это соединение является непрерывным, то есть по нему будет проходить ток и замкнуть цепь. Таким образом проверьте две оставшиеся пары вилка / розетка. Когда все трое пищат, значит, вы в деле. Если нет, то пришло время купить новый шнур.

3. Отсортируйте старые лампочки

Этот трюк надежно работает только с простыми лампами накаливания. Если у вас есть коробка со старыми лампочками в неизвестных условиях, используйте мультиметр, чтобы проверить, какие из них исправны, а какие перегорели.

Убедитесь, что ваш глюкометр находится в режиме проверки целостности (см. Шаг 2) и включен. Коснитесь черным щупом внешней стороны металлического резьбового конца лампы. Это помогает поместить наконечник зонда в канавку для винтовой резьбы для дополнительной устойчивости. Теперь прикоснитесь кончиком красного зонда к электрическому контакту ножки лампочки (это причудливый способ сказать металлический кружок в нижней части лампочки).

Когда красный датчик касается контакта, мультиметр издает звуковой сигнал, если электрическая цепь лампочки проверяется.Если нет звука, значит, у вас перегоревшая лампочка.

4. Найдите горячий провод

Допустим, вышел из строя осветительный прибор на потолке - когда вы включаете и выключаете выключатель, ничего не происходит. Чтобы устранить неисправность выключателя света, сначала отключите питание на панели главного выключателя. Затем загляните внутрь коробки, осторожно вытащив из нее подключенный переключатель. (см. эту статью, где подробно рассказывается о замене выключателей света.)

Первым приоритетом теперь является определение того, доходит ли до выключателя электричество дома.

Включите питание коробки снова на панели. Поверните мультиметр, чтобы измерить напряжение переменного тока и его диапазон до 200 вольт. Убедитесь, что черный датчик подключен к клемме «COM», а красный датчик - к клемме «V, Ом». Включите мультиметр. Теперь возьмитесь за задний датчик за выступающий пластиковый выступ. Гребень изолированного зонда находится на приличном расстоянии от металлического наконечника зонда.

Осторожно прикоснитесь черным щупом к металлической части корпуса переключателя света. Взявшись за него таким же образом, прикоснитесь переключателем с надписью «COM» к красному щупу.В этой клемме переключателя часто используется черный винт. Мультиметр должен теперь отображать значение 120 вольт или немного выше. Теперь вы подтвердили, что электрическая энергия дома (переменный ток 120 вольт) достигает переключателя, поступая от провода на клемме «COM» переключателя.

Подтвердите, что подозрительный коммутатор работает или вышел из строя.

Брайан Беннетт / CNET

5. Найдите неисправный выключатель

Если вы подозреваете, что выключатель света неисправен, вы можете использовать мультиметр, чтобы проверить его состояние.Отключите питание переключателя на панели. Отсоедините выключатель от проводки в его распределительной коробке. Используйте положения порта / клемм пробника, как и раньше (черный на COM, красный на В / Ом). Переведите шкалу мультиметра в режим сопротивления (Ом) и включите его.

Когда переключатель находится в выключенном положении, прикоснитесь одним щупом к черной клемме «COM» переключателя, а другим - к латунной клемме рядом с ней. Для этого теста не имеет значения, какой датчик подключается к какому выводу переключателя. Вы должны увидеть "OL" на дисплее мультиметра.Это означает, что в цепи переключателя имеется бесконечное сопротивление. В этом есть смысл, потому что переключатель выключен.

Теперь включите выключатель и выполните те же измерения. Если выключатель света исправен, мультиметр покажет значение сопротивления, близкое к нулю. В моем случае я зарегистрировал 0,4 Ом для старого трехпозиционного переключателя, который, как я знаю, работает нормально. Если вы все еще видите "OL" или бесконечное сопротивление на переключателе, то, скорее всего, он неисправен.

Переключатель рабочего освещения будет иметь низкое сопротивление в положении «включено».

Брайан Беннетт / CNET

Безопасное использование счетчика | Электробезопасность

Безопасное и эффективное использование электросчетчика - это, пожалуй, самый ценный навык, которым может овладеть специалист по электронике, как ради собственной безопасности, так и для профессионального мастерства. Поначалу может быть сложно использовать счетчик, зная, что вы подключаете его к цепям под напряжением, которые могут содержать опасные для жизни уровни напряжения и тока.

Это беспокойство небезосновательно, и всегда лучше действовать осторожно при использовании счетчиков. Небрежность больше, чем любой другой фактор, является причиной несчастных случаев с электричеством у опытных технических специалистов.

Мультиметры

Самым распространенным электрическим испытательным оборудованием является мультиметр . Мультиметры названы так потому, что они могут измерять множество переменных: напряжение, ток, сопротивление и часто многие другие, некоторые из которых не могут быть объяснены здесь из-за их сложности.

В руках обученного специалиста мультиметр является одновременно эффективным рабочим инструментом и защитным устройством. Однако в руках невежественного и / или неосторожного человека мультиметр может стать источником опасности при подключении к «действующей» цепи.

Существует много разных марок мультиметров, причем каждый производитель выпускает несколько моделей с разными наборами функций. Мультиметр, показанный здесь на следующих иллюстрациях, представляет собой «общий» дизайн, не специфичный для какого-либо производителя, но достаточно общий, чтобы научить основным принципам использования:

Вы заметите, что дисплей этого измерителя имеет «цифровой» тип: числовые значения отображаются с использованием четырех цифр, как на цифровых часах.Поворотный селекторный переключатель (теперь установлен в положение Off ) имеет пять различных положений измерения, в которых он может быть установлен: два положения «V», два положения «A» и одно положение посередине с забавной «подковой». Символ на нем, представляющий «сопротивление».

Символ «подкова» - это греческая буква «Омега» (Ω), которая является общим символом для электрической единицы измерения в омах.

Из двух настроек «V» и двух настроек «A» вы заметите, что каждая пара разделена на уникальные маркеры либо парой горизонтальных линий (одна сплошная, одна пунктирная), либо пунктирной линией с волнистой кривой над ней. .Параллельные линии представляют «постоянный ток», а волнистая кривая - «переменный ток». «V», конечно, означает «напряжение», а «A» означает «сила тока» (ток).

Измеритель использует внутренние методы измерения постоянного тока, отличные от тех, которые он использует для измерения переменного тока, и поэтому он требует от пользователя выбора типа напряжения (В) или тока (А) для измерения. Хотя мы не обсуждали переменный ток (AC) в каких-либо технических деталях, это различие в настройках измерителя важно помнить.

Розетки для мультиметра

На лицевой панели мультиметра есть три разных гнезда, к которым мы можем подключить наши измерительные провода . Измерительные провода - это не что иное, как специально подготовленные провода, используемые для подключения измерителя к тестируемой цепи.

Провода покрыты гибкой изоляцией с цветовой кодировкой (черной или красной), чтобы руки пользователя не касались оголенных проводников, а кончики зондов представляют собой острые жесткие кусочки провода:

Черный измерительный провод всегда вставляется в черный разъем на мультиметре: тот, который отмечен «COM» для «общего».”Красные измерительные провода подключаются либо к красной розетке с маркировкой напряжения и сопротивления, либо к красной розетке с маркировкой тока, в зависимости от того, какую величину вы собираетесь измерить с помощью мультиметра.

Чтобы увидеть, как это работает, давайте рассмотрим несколько примеров, показывающих, как используется измеритель. Сначала мы настроим счетчик для измерения постоянного напряжения от батареи:

Обратите внимание, что два измерительных провода подключены к соответствующим гнездам на измерителе для измерения напряжения, а селекторный переключатель установлен на «V» постоянного тока.Теперь мы рассмотрим пример использования мультиметра для измерения напряжения переменного тока от бытовой электрической розетки (настенной розетки):

Единственное отличие в настройке измерителя - это расположение селекторного переключателя: теперь он установлен на переменный ток «V». Поскольку мы все еще измеряем напряжение, измерительные провода останутся подключенными к тем же гнездам.

В обоих этих примерах настоятельно рекомендуется, , чтобы вы не позволяли наконечникам щупов соприкасаться друг с другом, пока они оба находятся в контакте со своими соответствующими точками на цепи.Если это произойдет, произойдет короткое замыкание, создающее искру и, возможно, даже шар пламени, если источник напряжения способен подавать достаточный ток! На следующем изображении показана потенциальная опасность:

Это лишь один из способов, по которым счетчик может стать источником опасности при неправильном использовании.

Измерение напряжения, пожалуй, самая распространенная функция, для которой используется мультиметр. Это, безусловно, основное измерение, выполняемое в целях безопасности (часть процедуры блокировки / маркировки), и оно должно быть хорошо понятно оператору счетчика.

Поскольку напряжение между двумя точками всегда относительное, измеритель должен быть надежно подключен к двум точкам в цепи, прежде чем он будет обеспечивать надежное измерение. Обычно это означает, что оба щупа должны быть схвачены руками пользователя и прижаты к правильным точкам контакта источника напряжения или цепи во время измерения.

Поскольку путь электрического тока из рук в руки является наиболее опасным, удерживание измерительных щупов в двух точках высоковольтной цепи таким образом всегда представляет собой потенциальную опасность .Если защитная изоляция на датчиках изношена или потрескалась, пальцы пользователя могут соприкоснуться с проводниками датчика во время испытания, что приведет к сильному удару. Это более безопасный вариант, если можно использовать только одну руку для захвата зондов.

Иногда можно «защелкнуть» один наконечник щупа на контрольной точке цепи, чтобы его можно было отпустить, а другой установить на место, используя только одну руку. Для облегчения этого можно прикрепить специальные аксессуары для наконечников зонда, такие как пружинные зажимы.

Помните, что измерительные провода измерителя являются частью всего комплекта оборудования и что с ними следует обращаться так же осторожно и уважительно, как и с самим измерителем. Если вам нужен специальный аксессуар для ваших измерительных проводов, например пружинный зажим или другой специальный наконечник зонда, обратитесь к каталогу продукции производителя измерителя или другого производителя испытательного оборудования.

Не пытайтесь проявить изобретательность и изготавливать свои собственные испытательные пробники, так как вы можете подвергнуть себя опасности в следующий раз, когда будете использовать их в цепи под напряжением.

Кроме того, необходимо помнить, что цифровые мультиметры обычно хорошо справляются с различением измерений переменного и постоянного тока, поскольку они настраиваются на одно или другое при проверке напряжения или тока.

Как мы видели ранее, как переменное, так и постоянное напряжение и ток могут быть смертельными, поэтому при использовании мультиметра в качестве устройства проверки безопасности вы всегда должны проверять наличие как переменного, так и постоянного тока, даже если вы не ожидаете найти обе! Кроме того, при проверке наличия опасного напряжения вы должны обязательно проверить всех пар рассматриваемых точек.

Например, предположим, что вы открыли шкаф с электропроводкой и обнаружили три больших проводника, подающих питание переменного тока на нагрузку. Автоматический выключатель, питающий эти провода (предположительно), был отключен, заблокирован и помечен. Вы дважды проверили отсутствие питания, нажав кнопку Start для нагрузки. Ничего не произошло, так что теперь вы переходите к третьему этапу проверки безопасности: проверке измерителя напряжения.

Сначала вы проверяете свой измеритель на известном источнике напряжения, чтобы убедиться, что он работает правильно.Любая ближайшая электрическая розетка должна обеспечивать удобный источник переменного напряжения для проверки. Вы делаете это и обнаруживаете, что счетчик показывает как следует. Затем вам нужно проверить напряжение между этими тремя проводами в шкафу. Но напряжение измеряется между двумя точками , так где же проверить?

Ответ - проверить все комбинации этих трех точек. Как видите, на рисунке точки обозначены буквами «A», «B» и «C», поэтому вам нужно будет взять мультиметр (установленный в режиме вольтметра) и проверить между точками A и B, B и C, а также A и C.

Если вы обнаружите напряжение между любой из этих пар, цепь не находится в состоянии нулевой энергии. Но ждать! Помните, что мультиметр не будет регистрировать напряжение постоянного тока, когда он находится в режиме переменного напряжения, и наоборот, поэтому вам необходимо проверить эти три пары точек в в каждом режиме , в общей сложности шесть проверок напряжения, чтобы быть полным!

Однако, даже несмотря на всю эту проверку, мы еще не охватили все возможности. Помните, что опасное напряжение может появиться между одиночным проводом и землей (в этом случае металлический каркас шкафа будет хорошей точкой отсчета заземления) в энергосистеме.

Итак, чтобы быть в полной безопасности, мы должны не только проверять между A и B, B и C и A и C (как в режимах переменного, так и постоянного тока), но мы также должны проверять между A и землей, B и землей. , а также C и заземление (в режимах переменного и постоянного тока)! Это дает в общей сложности двенадцать проверок напряжения для этого, казалось бы, простого сценария с использованием всего трех проводов. Затем, конечно же, после того, как мы завершим все эти проверки, нам нужно взять мультиметр и повторно проверить его с помощью известного источника напряжения, такого как розетка, чтобы убедиться, что он по-прежнему в хорошем рабочем состоянии.

Использование мультиметра для проверки сопротивления

Использование мультиметра для проверки сопротивления - гораздо более простая задача. Измерительные провода будут оставаться подключенными к тем же розеткам, что и при проверке напряжения, но селекторный переключатель необходимо повернуть, пока он не укажет на символ сопротивления «подкова». Прикоснув щупы к устройству, сопротивление которого необходимо измерить, измеритель должен правильно отображать сопротивление в омах:

При измерении сопротивления следует помнить, что это должно выполняться только на обесточенных компонентах ! Когда измеритель находится в режиме «сопротивления», он использует небольшую внутреннюю батарею для генерации крошечного тока через измеряемый компонент.

Путем определения того, насколько сложно пропустить этот ток через компонент, можно определить и отобразить сопротивление этого компонента. Если в контуре измерителя-вывод-компонент-вывод-измеритель имеется дополнительный источник напряжения, который помогает или противодействует току измерения сопротивления, производимому измерителем, это приведет к ошибочным показаниям. В худшем случае счетчик может быть даже поврежден внешним напряжением.

Режим «Сопротивление» мультиметра

Режим «сопротивления» мультиметра очень полезен для определения целостности проводов, а также для точных измерений сопротивления.Когда между наконечниками пробников имеется хорошее, прочное соединение (моделируется путем их соприкосновения), измеритель показывает почти нулевое сопротивление. Если бы в измерительных проводах не было сопротивления, он показывал бы ровно ноль:

.

Если провода не соприкасаются друг с другом или не касаются противоположных концов разорванного провода, измеритель покажет бесконечное сопротивление (обычно путем отображения пунктирных линий или сокращения «O.L.», что означает «разомкнутый контур»):

Измерение тока с помощью мультиметра

Безусловно, наиболее опасным и сложным применением мультиметра является измерение тока.Причина этого довольно проста: для того, чтобы измеритель мог измерять ток, измеряемый ток должен проходить через счетчика.

Это означает, что счетчик должен быть частью цепи тока, а не просто подключаться к какой-либо стороне, как в случае измерения напряжения. Чтобы сделать счетчик частью пути тока цепи, исходная цепь должна быть «разорвана», а счетчик соединен через две точки открытого разрыва.Чтобы настроить измеритель на это, селекторный переключатель должен указывать на переменный или постоянный ток «A», а красный измерительный провод должен быть вставлен в красную розетку с меткой «A».

На следующем рисунке показан измеритель, полностью готовый к измерению тока, и проверяемая цепь:

Сейчас цепь разрывается при подготовке к подключению счетчика:

Следующим шагом является вставка измерителя в линию со схемой, подключив два наконечника щупа к разорванным концам цепи, черный щуп к отрицательной (-) клемме 9-вольтовой батареи, а красный щуп к свободный конец провода к лампе:

Этот пример показывает очень безопасную схему для работы.Напряжение 9 вольт вряд ли представляет опасность поражения электрическим током, поэтому не стоит бояться разомкнуть эту цепь (не голыми руками, не меньше!) И подключить счетчик параллельно с током. Однако с цепями более высокой мощности это действительно может быть опасным занятием.

Даже если напряжение в цепи было низким, нормальный ток мог быть достаточно высоким, чтобы возникла опасная искра в момент установления последнего подключения датчика измерителя.

Другой потенциальной опасностью использования мультиметра в режиме измерения тока («амперметр») является невозможность правильно вернуть его в конфигурацию измерения напряжения перед измерением напряжения с его помощью.Причины этого зависят от конструкции и работы амперметра. При измерении тока в цепи путем размещения измерителя непосредственно на пути тока, лучше всего, чтобы измеритель оказывал небольшое сопротивление току или не оказывал его вообще.

В противном случае дополнительное сопротивление изменит работу схемы. Таким образом, мультиметр спроектирован так, чтобы сопротивление между наконечниками измерительного щупа было практически нулевым, когда красный щуп был вставлен в красное гнездо «А» (для измерения тока).В режиме измерения напряжения (красный провод вставлен в красное гнездо «V») между наконечниками измерительных щупов имеется большое количество мегаомов сопротивления, потому что вольтметры имеют сопротивление, близкое к бесконечному (так что они не работают). t потребляет значительный ток из проверяемой цепи).

При переключении мультиметра из режима измерения тока в режим измерения напряжения легко повернуть селекторный переключатель из положения «A» в положение «V» и забыть, соответственно, переключить положение разъема красного измерительного провода с «A» на положение «V». «V».В результате - если счетчик затем подключить к источнику значительного напряжения - произойдет короткое замыкание счетчика!

Чтобы предотвратить это, у большинства мультиметров есть функция предупреждения, которая издает звуковой сигнал, если когда-либо в гнездо «A» вставлен провод, а селекторный переключатель установлен в положение «V». Однако какими бы удобными ни были эти функции, они по-прежнему не заменяют ясного мышления и осторожности при использовании мультиметра.

Все качественные мультиметры содержат внутри предохранители, которые спроектированы так, чтобы «сгореть» в случае чрезмерного тока через них, как в случае, показанном на последнем изображении.Как и все устройства защиты от перегрузки по току, эти предохранители в первую очередь предназначены для защиты оборудования (в данном случае самого счетчика) от чрезмерного повреждения и только во вторую очередь для защиты пользователя от повреждений.

Мультиметр можно использовать для проверки собственного предохранителя, установив селекторный переключатель в положение сопротивления и создав соединение между двумя красными розетками, как это:

Исправный предохранитель будет показывать очень маленькое сопротивление, в то время как перегоревший предохранитель всегда показывает «O.Л. » (или любое другое указание, которое используется в этой модели мультиметра для обозначения отсутствия непрерывности). Фактическое количество Ом, отображаемое для исправного предохранителя, не имеет большого значения, если оно является произвольно низким.

Итак, теперь, когда мы увидели, как использовать мультиметр для измерения напряжения, сопротивления и тока, что еще нужно знать? Множество! Ценность и возможности этого универсального испытательного прибора станут более очевидными по мере того, как вы приобретете навыки и познакомитесь с ним.

Ничто не заменит регулярных занятий со сложными инструментами, такими как эти, поэтому не стесняйтесь экспериментировать с безопасными схемами с батарейным питанием.

ОБЗОР:

  • Измеритель, способный проверять напряжение, ток и сопротивление, называется мультиметром .
  • Поскольку напряжение между двумя точками всегда относительное, измеритель напряжения («вольтметр») должен быть подключен к двум точкам в цепи, чтобы получить правильные показания. Будьте осторожны, не касайтесь оголенных наконечников щупов вместе при измерении напряжения, так как это приведет к короткому замыканию!
  • Не забывайте всегда проверять напряжение переменного и постоянного тока при использовании мультиметра для проверки наличия опасного напряжения в цепи.Убедитесь, что вы проверяете напряжение между всеми комбинациями пар проводников, в том числе между отдельными проводниками и землей!
  • В режиме измерения напряжения («вольтметр») мультиметры имеют очень высокое сопротивление между выводами.
  • Никогда не пытайтесь измерить сопротивление или целостность цепи с помощью мультиметра в цепи, которая находится под напряжением. В лучшем случае показания сопротивления, полученные от глюкометра, будут неточными, а в худшем случае глюкометр может быть поврежден, а вы можете получить травму.
  • Измерители тока («амперметры») всегда подключаются в цепь, поэтому электроны должны проходить через счетчик.
  • В режиме измерения тока («амперметр») мультиметры практически не имеют сопротивления между выводами. Это сделано для того, чтобы электроны могли проходить через счетчик с наименьшими трудностями. Если бы это было не так, измеритель добавил бы дополнительное сопротивление в цепи, тем самым влияя на ток.

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Как пользоваться вольтметром или мультиметром: обучение ученика

Проверка напряжения выполняется просто.Для тех из вас, кто плохо знаком с электрическими испытаниями, мы спросили нашего профессионального профессионала, как они могут научить ученика пользоваться вольтметром или мультиметром. Когда вы научитесь пользоваться мультиметром, вы сможете перейти к поиску и устранению неисправностей в электросети, проверке питания на розетках, проверке целостности цепи и многому другому.

Краткое описание статьи
  • На практике вольтметры и мультиметры одинаковы
  • Установите режим и (если применимо) диапазон
  • Вставьте измерительные провода в инструмент
  • Прикоснитесь / вставьте наконечники щупов к розетке / переключателю / device / etc

Мультиметры имеют те же функции, что и вольтметры, но также проверяют ток, сопротивление и целостность цепи.Иногда, с правильными зондами и датчиками, мультиметры также собирают дополнительную информацию, например температуру.

Возвращаясь к вольтметру или вольтметру, он измеряет разность электрических потенциалов между двумя узлами электрической цепи. По общему признанию, это звучит довольно сложно и технически. Однако для овладения им нужно всего несколько шагов.

Вольтметр или мультиметр?

Прежде всего, вольтметры обычно работают как аналоговые устройства. Почти каждый Pro в какой-то момент устраняет неполадки с помощью мультиметра.Вы можете приобрести базовый менее чем за 20 долларов, и они гораздо более доступны. Существуют также цифровые вольтметры, которые просто выдают цифровые показания вместо использования шкалы. В этой статье предположим, что вы хотите использовать мультиметр.

Как использовать вольтметр: Найдите свою настройку

Установите циферблат

Практически каждый вольтметр или мультиметр использует большой диск для установки режима. На этой шкале настройки напряжения будут обозначены либо V ~, который будет измерять напряжение переменного тока (переменного тока), либо V- для измерения постоянного напряжения (постоянного тока).Иногда производители комбинируют эти режимы. В бытовых цепях и розетках используется переменный ток, а в батареях и портативная электроника - постоянный ток.

Он отличается от бесконтактного тестера напряжения, такого как двухдиапазонный NCVT Southwire, который издает звуковой сигнал только при приближении к цепи под напряжением.

На мультиметрах с ручной настройкой диапазона установите шкалу выше максимального ожидаемого напряжения. Многие из этих измерительных инструментов имеют несколько опций, предназначенных для различных напряжений. Это изменяет чувствительность измерителя, позволяя проводить измерения, не повреждая инструмент.Если инструмент не показывает настройки диапазона, ваш вольтметр, вероятно, использует функцию автоматического выбора диапазона.

Если в вашем измерителе отсутствует функция автоматического выбора диапазона, не беспокойтесь, просто установите напряжение выше ожидаемого. Например, если вы планируете проверить настенную розетку (в США), которая работает около 120 В, установите измеритель на 200 В ~. Если вы не знаете, чего ожидать, установите максимальное напряжение на измерителе.

Просто для вашего собственного назидания, бытовые аккумуляторы обычно работают при напряжении 9 В постоянного тока или ниже, а полностью заряженный автомобильный аккумулятор работает до 12 В.6 В постоянного тока. Генератор обычно заряжает аккумулятор автомобиля на 12 В при напряжении ~ 14 В.

Примечание редактора: При тестировании аккумуляторов электроинструмента вольтметр показывает, что аккумуляторные блоки на 18 В и 20 В Max выдают точно такое же напряжение .

Установка тестовых проводов мультиметра

Мультиметр включает в себя как минимум два измерительных провода, красный и черный. У каждого из них есть зонд на одном конце и металлический разъем с пластиковой крышкой на другом. Последние вставьте в соответствующие цветные гнезда на вашем мультиметре.

Гнездо черного цвета всегда подключается к порту с надписью «COM» (общий). При измерении напряжения красный штекер вставляется в отверстие с буквой V.

См. Ниже информацию об измерении тока (в амперах).

Измерение напряжения

Безопасность прежде всего

Безопасность является ключевым моментом при обучении использованию тестера напряжения. Когда имеешь дело с электричеством, не нужно много времени, чтобы остановить сердце. Прикасаясь к цепи под напряжением, держите пальцы подальше от металлических щупов.Кроме того, следите за тем, чтобы щупы не касались друг друга во время использования в цепях под напряжением.

Заклинивание металлических щупов в горячих выходах

В основном, вы тестируете цепи, подключая провода параллельно. Следуя предыдущему примеру тестирования розеток, возьмите черный (отрицательный) тестовый провод и вставьте его в большую вертикальную прорезь розетки. На большинстве черных зондов есть удерживающая выпуклость, которую вы вставляете и отпускаете.

Затем прикоснитесь красным проводом к положительному отверстию.Это будет меньшее вертикальное отверстие на розетке 120 В 15 А. Проверьте показания счетчика. Вы должны получить значение около 120 В. Однако, если вы получите показание перегрузки («OL» или «1»), вам нужно будет увеличить диапазон на вашем мультиметре.

Проверка батарей

Эта процедура также довольно проста. При работе от батареи мультиметр должен измерять напряжение постоянного тока (V-). Прикоснитесь черным проводом тестера напряжения к отрицательной клемме, а красный провод к положительной клемме.Если на вашем глюкометре нет показаний, проверьте, есть ли на нем переключатель с надписью DC + или DC-. Поменяйте положение, если это так. Если этого не происходит, поменяйте местами красный и черный щупы.

Все еще не считываете? Уменьшите настройку напряжения на один шаг, пока не сделаете это.

Измерение тока (амперы)

Вы заметите еще две точки на мультиметре для измерения тока (амперы). При измерении силы тока необходимо понимать две основные вещи.

  1. Вы всегда измеряете ток последовательно с нагрузкой
  2. Вам необходимо установить мультиметр на правильную настройку, включая вставку зондов в соответствующие порты

Следуйте инструкциям по максимальной величине тока метр выдерживает.Если вы этого не сделаете или подключитесь не к тому порту, вы можете перегореть внутренний предохранитель или даже поджарить счетчик.

Как большинство людей жарят свой мультиметр

В большинстве случаев мы слышали о том, что люди жарят свой мультиметр, они измеряют ток без нагрузки. Это означает, что они устанавливают свой измеритель на Ампер, подключают красный щуп к точке с отметкой 10А ... и затем быстро вставляют наконечники щупа в розетку или иным образом параллельно с сильноточной цепью.

Вот твой счетчик взорвался. Вы только что приложили нагрузку 0 Ом к сильноточному источнику питания.Всегда измеряйте ток последовательно с нагрузкой. Это означает, что вы размещаете глюкометр последовательно с горячей ногой.

Напряжение - это своего рода измерение «потенциала». Это то, что доступно. Тока на самом деле не существует, пока вы не создадите для него нагрузку. Чего вы никогда не хотите делать, так это создавать нагрузку с нулевым сопротивлением (ваш измеритель).

Обертывание

Ясно как грязь? Хороший. Если вы больше ничего не помните, то обычно вы измеряете напряжение только непосредственно в розетке. С правильным оборудованием вы можете безопасно протестировать любую цепь вокруг дома или в машине.Какие из ваших лучших практик? Оставьте нашим ученикам совет о том, как пользоваться вольтметром, ниже!

Проверка электрики мультиметром

Современные автомобили имеют большое количество электрооборудования, которое может выйти из строя а так нужна проверка.

Какой тестер?

Ассортимент имеющихся на рынке счетчиков варьируется от простых счетчиков времени пребывания и тахометров до многофункциональных счетчиков с десятью различными шкалами и даже цифровыми считывающими устройствами.Показанные выше измерители имеют следующие характеристики: Sparktune: задержка, вольт, ом. B Autoranger: задержка, вольт, ом, ампер, тахометр. C Testune: задержка, вольт, ом, ампер, тахометр. D Hawk: живу, тахометр. E Avometer 2003: вольт, ампер, ом. F CAB-100: тестер батарей.

Один из способов проверки электрического схемы использовать простую контрольную лампу подключен между проводами цепи и землей, но только этот метод указывает, есть ли электропитание в конкретной точке, где вы находитесь проверка.

Более точный способ проверки цепей - использовать тест метр который будет укажите уровень напряжения, достигающего компонента, а также проверьте сопротивление схемы или компонента.

Мультиметры

Счетчики, разработанные специально для автомобилей, можно купить в разделе аксессуаров. магазины. Наиболее полезными являются мультиметры, которые, как следует из названия предлагает, предоставляет ряд различных функций для проверки автомобиля электрика.

Текущий используется на автомобилях постоянный ток (DC) и мультиметры могут проверить показания тока, напряжения и сопротивления. Они также могут включать другие настройки для измерения двигатель скорость и жить угол.

Всегда не забывайте обнулять глюкометр перед каждым тестом, особенно когда измерение низких сопротивлений.

Не используйте измерительный прибор с подвижной иглой для проверки электронных компонентов. или вы можете перегрузить и повредить их. Вместо этого используйте цифровой измеритель.

Использование мультиметра

Установите измеритель на вольты, чтобы проверить напряжение аккумулятора на клеммах. Измерьте сопротивление вдоль провода HT, установив измеритель в Ом и измерив каждый конец провода.

Вы можете использовать мультиметр для проверки напряжения, тока и сопротивления. Некоторые также позволяют проверить угол остановки и частоту вращения двигателя. Всегда не забывайте правильно подключать измерительный зонд.

Проверить напряжение батареи подключив счетчик к двум Терминал сообщения. Проверьте сопротивление в цепи HT, измерив оба конца провода.

Установите измеритель на ампер и подключите его к шунту для измерения выходного тока генератора. Измерьте напряжение, установив на измерителе напряжение и проверив цепь с заземленным другим щупом.

Запись генератор или токовый выход динамо с использованием измерителя, подключенного к шунт провод.Испытательное напряжение на катушка или любой другой цепи, подключив одну сторону счетчика к цепи, а другую сторону - к земле.

Читая

Измерьте напряжение, установив на измерителе напряжение и проверив цепь с заземленным другим щупом.

При использовании мультиметра прежде всего убедитесь, что вы подключили счетчик идет в правильном направлении. Это зависит от полярность вашей машины. Если в вашем автомобиле используется система отрицательного заземления, вы должны прикрепить провод с маркировкой отрицательный или (-) к телу.Если в вашем автомобиле положительный Земля, свинец отмечен положительный или (+) подключен к кузову автомобиля. Проверьте в своем автомобильном справочнике полярность вашего автомобиля.

Убедитесь, что соответствующий провод имеет хороший контакт и что нет ржавчины или краски в зоне контакта, чтобы расстроен показания счетчика. Очистить соединение при необходимости влажной или сухой бумагой.

При работе в моторном отсеке лучше всего подсоединять провод к аккумулятор клемма заземления.

Проверка батареи

Перед проверкой других цепей рекомендуется проверить аккумулятор, чтобы убедиться, что он работает правильно.

Установите счетчик на соответствующий шкала (0-20 вольт ), затем подключите счетчик провода через клеммы аккумулятора (не соединения проводов). Вы должны получить чтение от 11 вольт (низкое обвинять ) и чуть более 12 вольт (полный заряда), в зависимости от уровня заряда аккумулятора.

Если показание меньше 10 вольт, подозревают неисправность в одной из батарей. клетки . Переместите заземляющий провод к точке на кузове автомобиля и снимите напряжение. снова читаю. Он должен быть таким же, как при первом чтении.Более низкое чтение означает плохой контакт между заземляющим проводом и кузовом автомобиля или клемма аккумулятора.

Повторите процесс, на этот раз подключив один метр счетчика к земле. клемму, а другой - к подключению токоведущего провода на стартер соленоид . А низкое значение здесь указывает на плохое соединение между клеммами под напряжением. и стартер мотор соленоид.

Если на выводах аккумулятора обнаружены низкие показания, исправьте их перед проверка других цепей на автомобиле.Очистите все подозрительные грязные или незакрепленные подключения и снова проверьте напряжение. Когда все тесты дают одно и то же чтение как это по батарее, вы можете затем использовать чтение как ссылку для показаний других цепей.

Инструментальные испытания

Проверка тахометра

Для проверки тахометра подключите мультиметр между клеммой под напряжением на задней панели прибора и точкой заземления.Если есть питание, достигающее прибора, его напряжение будет записано на измерителе. Вы можете использовать ту же технику для любого калибра или инструмента.

На многие приборы подается питание, которое проходит через напряжение стабилизатор. Если несколько инструментов показывают ошибочные показания, это может быть связано с к неисправности стабилизатора. Чтобы проверить стабилизатор напряжения, подключите измерителя к выходной клемме стабилизатора и выключатель на зажигание .

В современных автомобилях на многие приборы подается питание через стабилизатор напряжения.Если это неисправно, все показания прибора станут ошибочными. Перед тестированием отдельных приборов убедитесь, что стабилизатор не неисправен, подключив измеритель между его выходной клеммой и землей.

Измеритель должен показывать около 10 вольт, хотя он может слегка пульсировать. из-за регулятора. Любое значение ниже или выше означает, что стабилизатор нуждается в замена.

Проверка отправителя

Проверка датчика бака

Отсоедините провод от клеммы передатчика, затем подключите измерительный прибор между свободной клеммой и точкой заземления.Вы должны получить ряд показаний в зависимости от положения поплавка передающего устройства. Если показания не отображаются, передающий блок необходимо снять для замены или ремонта.

Датчик бензобака использует переменную резистор , что вы можете проверить для непрерывности с помощью шкалы сопротивления на мультиметре.

Отсоедините провод от передающего устройства и подключите счетчик между его клемму и подходящую точку заземления. Если цепь блока отправителя завершена, на счетчике должны быть определенные показания.Для полной проверки сделайте индивидуальные показания при полном, наполовину полном и пустом баке.

Три показания должны падать последовательно с более или менее равными промежутками. между ними. Если два показания очень близки друг к другу, вероятно, что некоторые из дорожек резистора закорочены, что дает ложные показания на измерять.

Тесты зажигания

При проверке цепи низкого напряжения помните о контакте точки прерывания должны быть замкнуты, чтобы замкнуть цепь.

Если в катушке используется балластный резистор напряжение на входной клемме будет быть ниже (обычно от 6 до 8 вольт) из-за действия резистора. К проверьте пусковое напряжение катушки, подключите провод между точками катушки клемма и земля. Кратковременно включите стартер, чтобы обход балластный резистор. Значение должно быть около 12 вольт. Удалите провод.

Если значение не поднялось до этого уровня, значит, неисправен низковольтный цепи или клеммных соединений соленоида.

Вы можете проверить точки, измерив любые падение напряжения через них. Соединять измеритель между точками вывода на катушке и землей.

При замкнутых контактах поверните измеритель, чтобы снять показания по шкале низкого напряжения. В В идеале показания должны находиться в диапазоне от нуля до 0,5 В. Любое более 0,5 вольт указывает на неисправность точек.

Поверните измеритель на высоковольтную шкалу и откройте точки. Напряжение должен быть таким же, как на входной стороне катушки.

Нулевое показание может быть из-за неисправности распределитель и ты можешь проверьте это, отсоединив распределительный провод. Если показание все еще равно нулю Катушка неисправна, но если она поднимается, значит неисправность распределитель.

Провода высокого напряжения

Вы можете использовать настройку сопротивления измерителя, чтобы проверить наличие проблем с провода высокого напряжения. Если в машине есть прерывистый осечка, вы можете проследите его до одного из выводов.

Узнайте, какой тип провода используется. Углерод провода имеют сопротивление в 10 000–25 000 ом классифицировать. Провода с медным сердечником имеют очень низкое сопротивление, но могут быть оснащены резистивными заглушками для подавления радиосигналов, и они имеют сопротивление около 10 000 Ом.

Отсоедините каждый провод от свеча зажигания и крышка распределителя и держи измерительные щупы к центральной жиле на каждом конце. Убедитесь, что счетчик показывает правильно.

Для проверки отведения HT изоляция поднесите один зонд к центральной части свинец, а другой - изоляционный пластик.Если свинец в хорошем состоянии на шкале счетчика не должно быть движения.

Проверка системы зарядки

Дайте двигателю поработать, пока он не достигнет нормальной рабочей температуры, а затем выключи это. Установите мультиметр на правильную шкалу напряжения (от 0 до 20 вольт) и подключите его к клеммам аккумулятора. Запустите двигатель и обратите внимание на считывание напряжения, затем медленно увеличивайте скорость двигателя примерно до 2000 об / мин, одновременно проверяя показания напряжения на счетчике.Если система работает правильно, напряжение должно увеличиваться с обороты двигателя, а затем стабилизируются, чтобы при дальнейшем увеличении оборотов двигателя значение напряжения останется прежним. Обычно верхнее значение напряжения находится в диапазоне от 13,5 до 14,5 вольт, хотя оно варьируется от машины к машине. Если показание напряжения не удается для увеличения неисправна цепь зарядки.

Индикатор батареи

Есть специальный тип мультиметра для проверки работоспособности аккумулятор при большой нагрузке, например при запуске.Он состоит из двух больших штыри соединены вместе с мощным резистором и вольтметр между ними. Прикоснитесь штырями к клеммам аккумулятора на несколько секунд, пока снимается показание напряжения. Если аккумулятор в хорошем состоянии, напряжение не должно падать ниже 9 вольт. Вы можете использовать мультиметр, чтобы выполнить ту же проверку. Отключить зажигание системы, отсоединив один из выводов катушки LT.
