Противотуманные фары лада калина 1 – Как установить противотуманки на Лада Калина 1 поколения » Лада.Онлайн

Содержание

как установить и подлючить своими руками


Противотуманные фары являются незаменимым помощником любому водителю, который оказался в пути в условиях ухудшившейся видимости. Напомним, что эти фары в большинстве случаев конструктивно располагаются ниже основной оптики. Производители помещают их в специальные ниши, выполненные в бампере (касается переда авто). Такое размещение вызвано природной особенностью тумана (стелиться в 30-60 см над земной поверхностью). Поэтому данные фары призваны освещать дорожное полотно именно на таком низком уровне. Если плохие условия видимости отсутствуют, то данная оптика своим включением помогает водителю лучше обозначить свой автомобиль.

Для Лада Калина производитель также предусмотрел возможность использования противотуманной светотехники. Эти приборы со временем подвержены износу, поскольку на них оказывают прямое воздействие наружные атмосферные факторы.

Наш материал поможет владельцам Лада Калина, которых постигает факт выхода из строя ПТФ. Здесь будут рассмотрены моменты, связанные с действиями, посредством которых можно достичь устранения данной неисправности. Также многих интересует вопрос как установить фары. Установка своими руками возможна.

Подготовка перед установкой

Как установить фары это одно дело, и перед ним нужно тщательно подготовиться. Особенность светового пучка противотуманных фонарей состоит в его прямолинейности, что позволяет отчетливо опознавать других участников движения в условиях ухудшившейся видимости. В Лада Калина производитель устанавливает оптику «Люкс», хотя сегодняшний рынок представлен разнообразием предложений, среди которых любой владелец сможет подобрать на свой вкус аналоговые ПТФ.

Данные изделия подразделяются на виды в зависимости от качественных показателей и класса.

Замена противотуманных фар на новые аналоги не предполагает выполнения вспомогательных работ, связанных с пилением или сверловкой поверхности бампера. К оптике в комплект производитель докладывает специализированные пластины, форма которых в точности повторяет контуры вырезов в бампере. Все, что потребуется, так это демонтаж штатных заглушек. Теперь самое время приступить к монтажу фар.

Для быстрого и качественного исполнения монтажных работ владельцу потребуется знать, как поставить фары и обзавестись таким набором материалов и инструментов:

  • комплектом выбранной оптики;
  • реле, проводкой и кнопкой для коммутации новых изделий с бортовой сетью;
  • предохранителем вместе со своим держателем;
  • рулеткой для регулировки направления светового пучка;
  • ключами, размер которых «8» и «10»;
  • отрезком проволоки для протяжки проводки;
  • отвертками с разным профилем;
  • нейлоновыми хомутами для фиксации кабельной линии;
  • кусачками, изолентой и паяльником;
  • шестигранным ключом для регулировки направления светового пучка.

Вооружившись инструкцией и завладев всем обозначенным перечнем подручных средств, приступаем к процессу как поставить фары.

Способы монтажа и виды ПТФ

Для модели Лада Калина являются применимыми разные типы противотуманных осветительных устройств. Фары могут быть:

  • сдвоенными и округлыми;
  • квадратными, утапливаемыми и овальными;
  • подходящими к наружной установке.

Из указанного перечня не все устройства одинаково хорошо подходят для монтажа в рассматриваемой нами модели. Обдуманность покупки здесь должна фигурировать на первом плане, чтобы владельцу LADA Kalina не пришлось в дальнейшем судорожно переделывать штатные крепления.

Во избежание такого неприятного момента рекомендуем присмотреться к ниже приведенным вариантам и производителям:

  1. «Bosch». Именитый немецкий изготовитель, продукция которого, в частности ПТФ, может похвастаться качественной оптикой и дальним собранным пучком света. В продаже имеются только комплектно.
  2. Вариант от производителя «Луч». Является своего рода аналогом указанной немецкой продукции, однако по цене значительно выгоднее своего конкурента. Качественные показатели этих ПТФ далеки от идеала.
  3. Противотуманные фары «ProSport» китайского происхождения. Данный производитель также базируется на поставках запчастей к российским моделям.
  4. Изделия «Киржач». Эти ПТФ обладают линзообразными стеклами, что обеспечивает яркий пучок завидной дальности.

Отметим, что обозначенные здесь варианты противотуманных фонарей одинаково хорошо подходят к монтажу на LADA Kalina и не предполагают дополнительных манипуляций по подгонке к штатным местам.

Весь перечень манипуляций в данном случае будет сведен к снятию «родных» заглушек и установке в посадочные места новых противотуманных огней.

Практика знает два наиболее распространенных метода как монтировать противотуманные фары.

  1. С демонтажем бампера (именно данный способ будет здесь описан).
  2. Без потребности снятия этого кузовного компонента. Таким способом обычно пользуются профессиональные мастера, занимающиеся установкой ПТФ в автомобиле.

Если вы новичок в данном вопросе, то наиболее подходящим методом монтажа противотуманной оптики будет установка своими руками, предусматривающая снятие бампера.

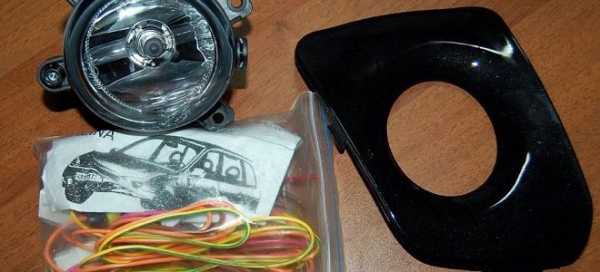

На фото представлен монтажный комплект изделий.

Спойлер на Гранту

Регулировка сцепления Лада Гранта

Задний ступичный подшипник Гранта

Инструкция по монтажу

Здесь рассмотрен пошаговый алгоритм действий, которые будут обязательны к исполнению, дабы вся процедура завершилась успешно.

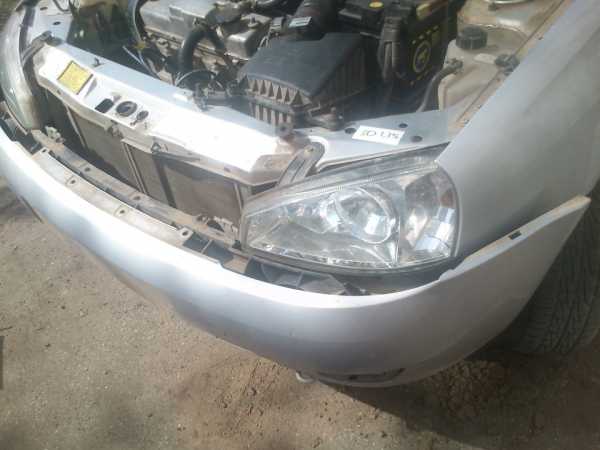

1. Сначала выполняем снятие бампера LADA Kalina. Для этого выкручиваем весь перечень крепежных компонентов.

Винты расположились на:

  • нижней панели бампера по периметру;
  • в колесных арках.

Теперь выводим из арочных проемов боковины элемента и осуществляем полное изъятие бампера с автомобиля.

2. Далее извлекаем заглушки посредством отгибания их защелок. Здесь пользуемся плоской отверткой.

3. Выкручиваем винты фиксации противотуманных фар. Каждое из изделий закреплено посредством трех таких крепежных компонентов.

4. Перемещаемся внутрь салона Лада Калина. В районе педального узла обнаруживаем жгут проводов. В данном месте выталкиваем уплотнительный элемент и металлической проволокой вытягиваем проводку, касающуюся питания противотуманных фар. Эти кабели находятся рядом с основным магистральным жгутом.

5. Проводку ПТФ коммутируем с основными проводами.

6. Теперь питающие кабели для противотуманной оптики располагаем и фиксируем так, чтобы было максимально удобно снимать разъемы с выводов устройств.

7. Минусовые клеммы прикрепляем к винтам кузова LADA Kalina.

8. Потребляемая противотуманной оптикой мощность достигает 110 Вт, поэтому эти устройства подключаем с применением реле с кнопкой.

9. Сама кнопка может быть установлена непосредственно на панели в салоне, к примеру, рядом с прикуривателем.

10. Для обеспечения осветительных компонентов питающим напряжением потребуется подключение к реле розового провода. Он расположен в предохранительном блоке.

11. Для защиты цепи рассматриваемых нами фар потребуется использование плавкой вставки номиналом в 15 А.

12. Силовая контактная группа реле с выводами «30» и «87» подключается к кабелям, ведущим к противотуманным фонарям.

13. По завершении всех коммутационных работ проверяем правильность монтажа и подключаем питание АКБ.

14. Нажимаем установленную внутри салона кнопку. Если все коммутации выполнены корректно, то противотуманные фары озаряют пространство, радуя владельца.

15. Монтаж бампера осуществляем по обратному алгоритму манипуляций.

Установка своими руками фар целиком и полностью завершена.

Подведем итоги

Выполнение рассмотренных нами действий по установке таких важных в автомобиле Лада Калина элементов, как противотуманные фары, не вызывает особых затруднений. Главное условие – приобретение качественных ПТФ, которые будут длительно функционировать, не потребуют дополнительных действий при установке и не принесут неприятных сюрпризов.


vaz-lada-granta.com

ПТФ на Калину: выбор, установка, подключение

Подробности
Категория: Ремонт
Опубликовано 28.12.2014

Автомобили Лада Калина оснащены противотуманными фарами (ПТФ) далеко не во всех комплектациях. Но в продаже есть комплект ПТФ на Калину, который можно самостоятельно установить на автомобиль.Рассмотрим, как самостоятельно выбрать, установить и подключить ПТФ.

Покупка ПТФ на Калину

Заводские ПТФ на Калину бывают производства фирм «Автосвет», г. Киржач и «Аутомотив Лайтинг», г. Рязань (бывший «Бош-Рязань»). В продаже имеются также множество китайских аналогов, но лучше остановиться на двух первых вариантах, как самых качественных.

Конструктивно они отличаются не сильно, поэтому можно выбрать любой.

Итак, в первую очередь нам необходим комплект ПТФ, в который входят 2 фары и 2 некрашеные рамки под ПТФ. Рамки можно покрасить под цвет кузова, но проще и дешевле приобрести отдельно крашеные рамки нужного цвета.

Далее необходим монтажный набор для подключения. Их также существует несколько видов, разных производителей. Оптимальным является набор, представленный на фото.

В него входят

  • реле ПТФ

  • кнопка включения ПТФ

  • готовые провода с разъемами

  • саморезы для крепления

  • коннекторы для соединения проводов

  • подробная инструкция по установке и схема.

Сами провода закрыты в гофру, защищающую их от внешних воздействий. Реле маленькое, заводское, с маркировкой 1119…, т.е. для установки в штатное место в монтажном блоке.

Итак, у нас есть комплект ПТФ на Калину, крашеных рамок под них и монтажный набор для подключения.

Для работы из инструментов нам понадобятся:

-отвертка

-ключ на 8

Удобнее делать эту процедуру на снятом бампере, но можно установить ПТФ на Калину и не снимая его.

Начнем с правой стороны. Для удобства работы выкручиваем руль до упора вправо. Для начала снимаем переднюю часть грязезащитного щитка. Отщелкиваем изнутри защелки и выталкиваем заводскую заглушку ПТФ наружу.

Крепим изнутри фару на 3 самореза.

Ставим снаружи крашеную рамку ПТФ до щелчка.

Повторяем тоже самое с левой стороны

На этом установка ПТФ закончена.

Для начала подключаем подкапотный жгут проводов к правой и левой ПТФ, закрепляем провода «массы» на кузов. Подключаем плюсовой провод к АКБ, по схеме. Протягиваем подкапотный жгут ПТФ в салон вдоль штатного жгута в левом крыле автомобиля, предварительно сняв левый подкрылок.

Переходим в салон.

Снимаем пепельницу, открутив 4 винта.Через образовавшийся проем выталкиваем наружу заглушки кнопок, под которыми находятся 2 винта, которыми крепится накладка панели приборов.

Снимаем ручки температуры и направления обдува, потянув их на себя.

Аккуратно отодвигаем накладку панели, начинать лучше снизу.Выталкиваем заглушку кнопки кондиционера, вместо нее ставим кнопку включения ПТФ.

Два коротких провода, белый и черный, соединяем коннекторами с такими же проводами от кнопки обогрева заднего стекла.

Два длинных провода нужно протянуть от кнопки включения ПТФ к монтажному блоку через панель приборов.

Итак, жгут от кнопки вытащен к монт. блоку. Теперь выдвигаем монтажный блок в салон, насколько позволят провода.

Нащупываем в верхней части панели конец жгута, который засунули со стороны капота. Итак, оба жгута возле монтажного блока: 3 провода из под капота и 2 от кнопки.

Пробуем соединить предохранители и реле по схеме, чтобы проверить правильность работы. Если все работает, собираем все как положено, устанавливаем реле и предохранители в монтажный блок, изолируем все соединения.

Собираем все что было разобрано в обратной последовательности. Все собирается просто, самое сложное поставить на место накладку панели приборов. Лучше сначала закрепить верхние клипсы накладки, а потом как бы стягивая ее вниз защелкнуть остальные.





avtospravochnaya.com

Выбор, установка и регулировка противотуманных фар Калины • Сам автоэлектрик

Противотуманные фары для Калины можно установить и без помощи профессионалов, так как процесс достаточно прост, и, соблюдая простые рекомендации, вы гарантированно добьетесь отличного результата.

В данном обзоре мы рассмотрим как особенности монтажных работ, так и критерии выбора качественных ПТФ и основные правила настройки света, чтобы он был максимально эффективным и не слепил встречных водителей.
За счет более низкого расположения и направленного пучка света противотуманки намного эффективнее в условиях недостаточной видимости

Основные варианты конструкций и критерии, влияющие на качество

В торговой сети можно встретить следующие виды изделий:

  • Продукция под брендом Bosch продается всегда в комплекте (2 шт.) и отличается достаточно прочным стеклом и хорошим качеством светового потока. Можно сказать, что это самый надежный вариант, но и его цена заметно выше всех остальных аналогов.
  • ПТФ производства компании «Луч» во многом схожи с вышеописанными, но на самом деле их качество заметно уступает первому варианту. Единственное преимущество – более низкая стоимость.
  • Противотуманные фары Киржач на Калину имеют линзообразные выпуклые стекла, что позволяет концентрировать световой поток и направлять его именно туда, куда требуется. Довольно добротное и надежное решение.
  • Изделия под брендом ПроСпорт и другими подобными марками выпускаются китайскими заводами. Судить об их надежности и качестве сложно, так как один вариант может быть отличным, а второй выйдет из строя за очень короткий срок.

Продукция концерна Бош и здесь на ведущих ролях



Вопрос, какие противотуманные фары лучше на Калину, вызывает ряд споров, поэтому решение за вами. Как показывает практика, самые популярные варианты — это Бош и Киржач.

Важно! Все из вышеперечисленных вариантов отлично подходят для установки, и вам не придется производить какие-либо переделки в конструкции.

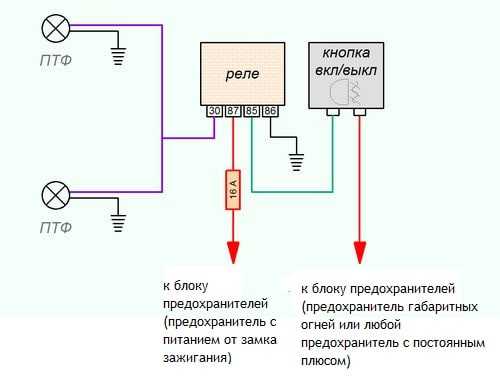

Сложно представить более простую схему подключения

Особенности проведения монтажа и настройки

Как отмечалось выше, противотуманные фары Лада Калина можно поставить и своими руками, для этого не нужно специальное оборудование и приспособления, все весьма просто.

Установка

Мы рассмотрим вариант со снятием бампера, так как он проще для начинающих мастеров. В дальнейшем, если вдруг понадобится замена противотуманной фары на Калине, то вы справитесь, и не снимая бампер, так как будете знать, как прикреплен элемент и как он подключен.

В целом инструкция по монтажу выглядит так:

  • Вначале откручиваются крепления бампера, все точки крепления вы можете найти в руководстве по эксплуатации, саморезы расположены как вдоль решетки, так и под арками. Чтобы освободить конструкцию, боковые части слегка выводятся из-под арок.

Чтобы снять крепеж бампера, следует снять защелки, фиксирующие решетку (зеленые стрелочки)



  • Далее с помощью плоской отвертки из конструкции вынимаются заглушки, после чего можно прикреплять сами фары, которые чаще всего идут в обрамлении по размеру отверстия. Крепление не вызовет затруднений, это производится с помощью трех саморезов, главное – сделать все аккуратно, чтобы конструкция стояла ровно и была зафиксирована максимально прочно и надежно.
  • Следующий этап – прокладка жгута проводов, которые идут в комплекте. Делается это из салона: вначале снимается коврик, и в районе педали сцепления можно найти большой пучок проводки и заглушку. Заглушка продавливается, чтобы освободить отверстие, после чего жгут привязывается к куску проволоки и протягивается под капот, на фото показано, где находится заглушка.

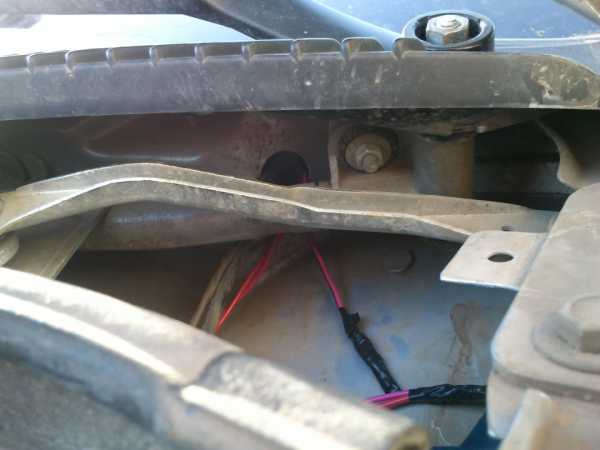

Найти место прокладки проводов под капот не составит большого труда



  • С помощью пластиковых хомутов провода прикрепляются к основному пучку, после чего жгут протягивается по левой стороне и вдоль переднего бампера так, чтобы узлы подключения располагались недалеко от места расположения ПТФ. Важно, чтобы провода были закреплены и не болтались.
  • После прокладки проводки в машине можно подключить противотуманки с помощью разъемов, а минусовые провода прикручиваются к ближайшим болтикам на кузове автомобиля.

Важно! Не спешите прикручивать бампер, если вдруг что-то сделано не так, вам не придется вновь разбирать конструкцию.

  • Работа системы осуществляется через реле, которое лучше всего установить под панелью, и не забудьте надежно зафиксировать конструкцию. Питание подводится через розовый провод из блока предохранителей, емкость предохранителя должна составлять 15А.
  • Для подключения ПТФ используются контакты 30 и 87, все соединения должны быть оборудованы клеммами для обеспечения наилучшего контакта.

Реле управляет работой всей системы

  • Далее устанавливается кнопка в салоне, после чего надо проверить работу противотуманок. Для этого одевается клемма аккумулятора и включаются ПТФ. Если все нормально, систему можно собирать, но предстоит еще регулировка противотуманных фар Калины.

Как отрегулировать свет

Линзованные изделия светят особенно ярко, и после настройки вы по достоинству оцените их эффективность



Для наилучшей эффективности в условиях ограниченной видимости нужно настроить свет, сделать это довольно просто:

  • Перед тем, как отрегулировать противотуманные фары на Калине, нужно найти площадку с ровной поверхностью и стеной или сплошным забором перед ней. Именно в этом месте и будут проводиться все необходимые работы.
  • В первую очередь проверьте давление в шинах, оно должно быть одинаковым, чтобы машина стояла ровно. После этого измерьте расстояние от земли до центра ПТФ и проведите горизонтальную линию на стене на той же высоте. Нормы ГОСТ регламентируют, чтобы на водительском сидении было отягощение весом 75 кг, можно посадить любого человека с примерно такой массой.
  • Работа производится в темное время суток, автомобиль располагается на расстоянии 5 метров от стены, после чего включаются противотуманные фары. Сама регулировка производится с помощью винта, расположение которого показано на фото. То есть для настройки вам понадобится только тонкая крестообразная отвертка.

Главный плюс данного вида работ – простота



  • Вначале плотным картоном или другим непрозрачным материалом закрывается одна фара, после чего отверткой поток света регулируется так, чтобы его центр располагался на линии или чуть ниже ее. То же самое повторяется и со второй ПТФ, после этого регулировку можно считать законченной.

Для придания дополнительной надежности стеклам и защите их от попадающих камней рекомендуем заказать изготовление наклеек на фары, они защитят поверхность от царапин и трещин.

Вывод

Видео в этой статье наглядно покажет весь процесс от начала и до конца и поможет разобраться в некоторых важных нюансах еще лучше. Работы по силам каждому автолюбителю, если вы приобрели качественные изделия.

sam-avtoelektrik.ru

Установка и подключение противотуманных фар на Калину

В каждом автомобиле должна стоять качественная и надёжная оптика. Она не только обеспечивает видимость в тёмное время суток, но и выделяет машину на дороге для других участников движения. Кроме стандартных фар, на некоторые модели будет нелишним установить ПТФ, которые существенно улучшают видимость при плохой погоде.

Какие функции выполняют противотуманные фары и стоит ли их устанавливать на Калину

Механики и опытные автолюбители рекомендуют устанавливать ПТФ на большинство моделей отечественных автомобилей. Такие фары недорогие и ставятся достаточно легко. Они сильно выручают во время езды при густом тумане, когда видимость составляет всего несколько метров. ПТФ устанавливают ниже основной оптики, они освещают дорогу на высоте около 50 см – именно там собирается туман.

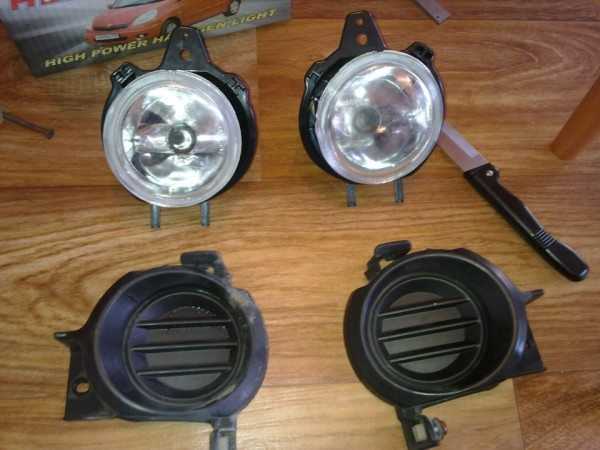

Внешний вид ПТФ на Калину

В продаже можно встретить разные комплекты противотуманных фар, которые отличаются по цене и качеству. Лучше выбирать известных производителей, так как их оптика действительно даёт хорошую видимость и имеет долгий срок службы.

Совет: Даже яркие ПТФ при условии правильной установки не будут слепить глаза других водителей, поэтому такая оптика может быть включена в любое время суток.

Что нужно для установки и подключения

Стандартные ПТФ входят в некоторые комплектации Калины, они установлены на нижнем бампере. Не всегда качество освещения стандартной оптики оптимальное – многие механики рекомендуют приобрести более качественный комплект и установить его на автомобиль. Конструкторы предусмотрели возможность замены таких фар, для ремонта не потребуется полностью снимать передний бампер.

Какие ПТФ лучше поставить

Производители предлагают разные комплекты оптики по цене и качеству. Стоит отметить наиболее подходящие варианты для Калины:

  1. Оптика Bosch имеет плоское стекло и продаётся в комплекте из 2 приборов. Имеет высокое качество сборки и долгий срок службы.
  2. Фары Киржач можно приобрести по одной – здесь используют выпуклое стекло в форме линзы.
  3. Противотуманки Луч имеют неплохое качество, но в конструкции не предусмотрен клапан запотевания.
  4. Фары ProSport, несмотря на страну-производителя Китай, имеют хорошее качество при невысокой цене.

    ПТФ разных фирм производителей отличаются по цене и качеству

Совет: Стоит отметить, что отечественные производители практически не уступают по качеству изделий иностранным компаниям. Они также дают неплохую гарантию на свои приборы.

Инструменты и материалы

Кроме самой оптики? вам потребуется приобрести монтажный набор для подключения. В него входят:

  • реле;
  • включатель фар;
  • несколько проводов с разъёмами;
  • соединители;
  • саморезы;
  • инструкция со схемой установки.

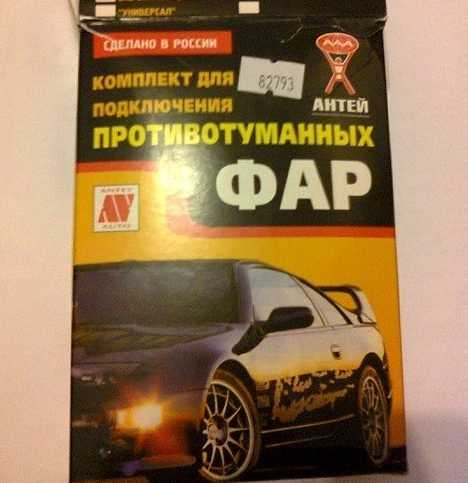

Все необходимое входит в монтажный комплект для подключения ПТФ

На комплекте должна быть специальная маркировка 1119. Она означает, что все детали предназначены для установки в подготовленное место монтажного блока.

ПТФ могут продаваться с внешними рамками или без них. Перед установкой рамки необходимо покрасить под цвет кузова или приобрести уже готовые в подходящей цветовой гамме. Из инструмента понадобится стандартный гаечный ключ на 8 и хорошая отвёртка. Работы можно проводить как при установленном переднем бампере, так и при снятом.

Как установить комплект противотуманок своими руками + схема

Чтобы сэкономить время на демонтаж бампера мы покажем, как проводить замену не снимая его.

  1. При установке правой фары поворачиваем руль до предела в эту сторону – так увеличивается рабочее пространство.
  2. Снимаем передний грязезащитный щиток.

    Поворачиваем руль вправо и снимаем щиток

  3. Изнутри открываем защёлки, которые фиксируют старые ПТФ или заглушки.
  4. Демонтируем заглушку.
  5. Закрепляем новую фару изнутри на 3 самореза.

    Прикрепляем фару на 3 самореза изнутри

  6. Устанавливаем новую рамку. Для этого плотно прижимаем её к бамперу до щелчка.
  7. То же самое делаем с левой фарой.

На этом сама установка оптики закончена. Теперь подключаем фары, используя приобретённый заранее монтажный набор.

Нюансы подключения ПТФ на Калине

Процесс подключения немного сложнее монтажа оборудования и требует внимательности при работе. Рекомендуем сразу качественно проложить все провода из подкапотного пространства в салон Лады, чтобы они не мешали и не путались под ногами.

  1. Подсоединяем жгут к правой и левой противотуманным фарам и закрепляем провод «массы» на корпус.
  2. Плюсовой провод подключаем к аккумуляторной батарее.
  3. Далее протягиваем жгут в салон через стандартное отверстие в левом крыле машины.
  4. Когда жгут протянут в салон, потребуется снять пепельницу, открутив 4 небольших болта.

    Протягиваем жгут в салон и снимаем пепельницу

  5. Через образовавшееся пространство изнутри выталкиваем заглушки кнопок передней панели приборов.
  6. Вытягиваем на себя ручки регулирования обдува.

    Вытягиваем ручки управления обдува

  7. Отодвинув накладку панели, выталкиваете заглушку кнопки включения кондиционера и вместо неё устанавливаете включатель ПТФ.

    Монтируем кнопку включения ПТФ на место заглушки

  8. Соединяем провода коннекторами, что идут в комплекте монтажного набора.

    Соединяем провода с помощью коннекторов

  9. Подсоединяем два длинных провода к монтажному блоку передней панели.
  10. Соединяем жгут от кнопки с монтажным боком и выдвигаем его в салон, насколько возможно.

    Выдвигаем монтажный блок

  11. Теперь у нас в одном месте находятся 2 провода, которые идут от кнопки, и 3 провода из-под капота.
  12. Соединяем провода, предохранители и реле, как показано на схеме.

    Соединяем провода, используя схему подключения

  13. Проверяем работу оптики и, если схема подключена верно, изолируем соединения и устанавливаем на место монтажный блок.
  14. Проводим сборку элементов панели в обратном порядке.

Видео: Как монтировать и подключить противотуманные фары на Ладе Калине

Правильная регулировка ПТФ

Чтобы противотуманная оптика не мешала встречным водителям, её необходимо правильно отрегулировать. Так как фары дают направленный свет перед собой, их нужно установить строго горизонтально. Проверить освещение можно, поставив авто перед ровной стеной и включив фары в вечернее время. Основной луч должен быть на уровне переднего бампера и не подниматься выше 50-60 см от земли.

Замена противотуманок на Калине своими руками не требует особых навыков и теоретических знаний. Вместе с комплектом идёт инструкция по замене со схемой подключения. Если у вас возникли трудности при соединении проводов, можно позвать на помощь знакомого электрика.

pol-z.ru

Комплект проводки ВАЗ 1117-1119 Калина для подключения противотуманных фар ПТФ

Уважаемые покупатели, во избежание ошибок при отправке комплекта проводки для подключения противотуманных фар ПТФ ВАЗ 1117-1119 Калина, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.

         Совокупность приборов освещения и сигнальных устройств, расположенных снаружи и внутри автомобиля, образуют систему освещения. Она выполняет следующие функции:

— освещение дорожного полотна, обочины и расположенных на них объектов в условиях ограниченной видимости;

— предоставление информации другим участникам движения о наличии на дороге транспортного средства, его размерах, характере движения, совершаемых маневрах, а также принадлежности;

— освещение салона автомобиля, а также других его частей (багажного отсека, подкапотного пространства и др.) в темное время суток.

         Система освещения автомобиля включает следующие основные конструктивные элементы: передние фары, передние противотуманные фары, задние фонари, задний противотуманный фонарь, фонарь освещения номерного знака, приборы внутреннего освещения и аппаратуру управления.

         Автомобили Лада Калина оснащены противотуманными фарами (ПТФ) далеко не во всех комплектациях. Мы предлагаем комплект ПТФ на Калину, который можно самостоятельно установить на автомобиль.

         Заводские ПТФ на Калину бывают производства фирм «Автосвет», г. Киржач и «Аутомотив Лайтинг», г. Рязань (бывший «Бош-Рязань»).



Конструктивно они отличаются не сильно, поэтому можно выбрать любой.

         Для монтажа также необходим комплект проводки ВАЗ 1117-1119 Калина для подключения противотуманных фар ПТФ В него входят:

— реле ПТФ;

— кнопка включения ПТФ;

— готовые провода с разъемами;

— саморезы для крепления;

— коннекторы для соединения проводов;

— подробная инструкция по установке и схема.

         Сами провода закрыты в гофру, защищающую их от внешних воздействий. Реле маленькое, заводское, с маркировкой 1119…, т.е. для установки в штатное место в монтажном блоке.

         Предлагаем к комплекту ПТФ на Калину рамки хромированные и рамки противотуманных фар со светодиодными дневными ходовыми огнями (лев/прав.)



Предназначен для подключения противотуманных фар (ПТФ) на автомобилях, не оборудованных штатной проводкой. Применяется на автомобилях с напряжением бортовой сети 12В, в которых для включения ближнего света коммутируется «+».



         Передние штатные осветительные приборы автомобилей предназначены для освещения участка дороги впереди авто, а также частично обочины в условиях недостаточной видимости. Со своей задачей фары любого авто, с установленными лампами ближнего и дальнего света, справляются неплохо, но только не в условиях сниженной видимости из-за природных явлений – тумана, дождя, снега.

         Лампы ближнего и особенно дальнего света имеют очень объемный пучок. Их лучи, попадая на мелкодисперсные частицы воды, из которых состоит туман, рассеиваются, из-за чего образуется дополнительная световая пелена, ухудшающая и без того недостаточную видимость.

         Чтобы не возникало такого эффекта при движении в тумане, световой пучок должен иметь четко выраженную горизонтальную границу, выше которой лучи света не должны подниматься. При этом пучок света должен быть широким, чтобы обеспечить дополнительное освещение обочины. В общем, для предотвращения возникновения световой пелены впереди автомобиля при движении в тумане, свет должен «стелиться» по поверхности дороги, не поднимаясь высоко, поскольку туман вплотную к земле не опускается, всегда есть прослойка возле земли, где его нет. Поэтому получается, что туман как бы подсвечивается фарами снизу. Для этого источник света распологают как можно ниже к поверхности покрытия дороги.

         Поскольку у автомобиля обычные фары обычно располагаются высоко, для обеспечения требуемого положения источника света транспортные средства дополнительно оснащаются противотуманными фарами.

Жёлтый и белый свет имеют в своём спектре максимальную интенсивность световой энергии, по сравнению с которыми плотность энергии в красном, зелёном, синем, фиолетовом свете значительно меньше.

         Даже самые правильно выставленные противотуманки дают видимость дороги в тумане не далее десяти метров. Но этого вполне достаточно, так как в тумане автомобили движутся на сверхмалых скоростях.

         Преимущество противотуманных фарами по сравнению с обычными заключается в том, что они освещают и обочину дороги, позволяя разглядеть боковую линию разметки на дорогах.

         Включать их можно в процессе движения вместе с габаритными огнями. Некоторые водители устанавливают сзади красный фонарь, который горит ярче, чем стоп-сигнал и габаритные огни, и позволяет водителю сзади идущего транспорта раньше заметить машину в тумане. Этот фонарь так же, как и дальний свет обычных фар, должен быть включен независимо от времени суток, если на дорогу опустился туман.

         Противотуманные фары можно использовать с пользой для безопасности движения не только в условиях тумана, но и при обычных условиях в тёмное время суток.

Противотуманные фары исключительно полезны в темноте на узких горных серпантинах и извилистых лесных дорогах, когда требуется постоянно контролировать обочину. На таких дорогах рекомендуется включать «противотуманки» в паре с ближним светом основных фар. При этом улучшается видимость дороги и обочины. Правильное пользование имеющихся на автомобиле световых приборов позволит уверенно ориентироваться в сложных погодных условиях.



МОНТАЖ ПРОТИВОТУМАННЫХ ФАР

         Правильная установка фар имеет решающее влияние на эффективность их использования по назначению. Они монтируются на нижней части переднего бампера, на высоте не менее 25см от полотна дороги. Количество фар должно быть два – по одной с каждой стороны на одинаковом расстоянии от краёв автомашины (не далее 40см от продолжения внешней стороны рассеивателя). Оптимальная дистанция между лампочками «противотуманок» составляет 120см.

         Благодаря тому, что световой поток противотуманных фар чётко ограничен по верхней кромке, свет от них не падает на микроскопические капельки тумана, находящиеся перед глазами водителя и не отражается от них, создавая непроницаемую белую стену света, как это получается при включении основных фар.

         В настоящее время среди автолюбителей популярны три типа фар, используемых в тумане:

  1. Светодиодные противотуманки – наиболее востребованный и экономичный тип фар, обладающий малой потребляемой мощностью и большим сроком службы. Преимуществом светодиодных фар является также широкий выбор цветов излучения, высокая яркость светового потока и небольшой нагрев фар.
  2. Ксеноновые фары – наиболее востребованный тип среди владельцев дорогих марок авто. Излучаемый свет этих фар максимально приближён к солнечному свету, что обеспечивает хорошую пробиваемость тумана и уменьшает физическую нагрузку на глаза шофёра. По сравнению с обычными фарами они имеют повышенный ресурс, более высокий КПД, меньше потребляют электроэнергию.
  3. Галогеновые противотуманные фары – по многим техническим показателям уступают своим конкурентам, но продолжают пользоваться высоким спросом в среде автолюбителей, благодаря невысокой стоимости по сравнению с более модными типами «противотуманок».



Другие артикулы товара и его аналогов в каталогах: 111803743010/11, 0305062001/002-КП- ППФ.

ВАЗ 1117, ВАЗ 1118, ВАЗ 1119.



Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно установить комплект проводки ВАЗ 1117-1119 Калина для подключения противотуманных фар ПТФ на автомобиле семейства ВАЗ.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.



Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

avtoazbuka.net

схема, какой комплект использовать, как сделать кнопку включения, фото и видео

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Отечественный автопром всегда требует к себе внимания со стороны владельцев.

Одному интересно самостоятельно повозиться с обслуживанием силового агрегата, другому – осуществить небольшой тюнинг внешнего вида, а третьему будет интересно произвести подключение противотуманных фар на Калину.

Автопроизводитель комплектует противотуманками только модификацию «спорт»

И действительно, чтобы сделать движение в плохих погодных условиях более безопасным, владельцы могут:

  1. Приобрести в свободной продаже комплект для подключения противотуманных фар на Калину;
  2. Самостоятельно осуществить их монтаж.

Подготовка к работе

Прежде чем отправляться в магазин автозапчастей и выбирать противотуманные фары (ПТФ), владельцам автомобилей следует знать, что порядок их установки регламентирован Правилами дорожного движения.

В частности, установка ПТФ на автомобиле должна осуществляться в местах, указанных автопроизводителем.

Применительно к продукции проводки АвтоВАЗа схема подключения противотуманных фар на Калине подразумевает их установку в переднем бампере:

  1. Для этого в нем есть специальные места, прикрытые пластиковыми заглушками;
  2. Комплектация покупных фар должна иметь все необходимые элементы для правильного подключения (проводку, клеммные колодки, кнопку включения, плавкий предохранитель и реле).

Посадочное место под ПТФ в переднем бампере Лада Калина

Обратите внимание!
Покупные фары всегда меньше по размеру, чем штатное место для установки.
Поэтому, в комплекте с ПТФ должны быть и пластиковые подфарники.

Что можно приобрести для Калины

Большое разнообразие противотуманок для автомобилей поражает воображение своим видом и формами:

  1. Круглые;
  2. Овальные;
  3. Квадратные;
  4. Сдвоенные;
  5. Утапливаемые;
  6. Для наружной установки и т.п.

Не все ПТФ подходят для Лада Калина, что вынуждает владельцев переделывать крепление своими руками

Тем не менее, для Лада Калина подходят только несколько ПТФ, выпускаемых разными производителями.

В частности, это:

  • Продукция компании Bosch, отличающаяся плоским стеклом фар и продающаяся только попарно;
  • Противотуманки «Киржач» с линзообразным (выпуклым) стеклом;
  • Противотуманки «Луч» – аналог немецкой продукции. Цена более низкая, но и качество тоже;
  • Продукция китайских компаний под торговой маркой ProSport.

Обратите внимание!
Указанный перечень не является экспертным.
Просто продукция перечисленных фирм устанавливается в штатные места Лада Калина безо всяких дополнительных переделок.
А комплектация наборов подобрана исключительно для данной модели АвтоВАЗа.

ПТФ ProSport в комплектации «хром»

Как можно установить

Существует 2 способа установки противотуманок на автомобиль Лада Калина:

  1. Без снятия переднего бампера;
  2. Со снятием бампера.

Совет!
Если вы не обладаете достаточными навыками работы с пластиковыми деталями, то лучше полностью снимите бампер.
Таким способом вы убережете его от обламывания защелок и крепежных элементов по неосторожности.

Заводская инструкция подробно информирует обо всех точках крепления переднего бампера

Монтаж ПТФ

Если вами куплены фары в полной комплектации, то интеграция их в передний бампер не составит особых трудностей.

Вам нужно будет только:

  1. Установить ПТФ в штатные места;
  2. Закрепить их с помощью саморезов;
  3. Установить в фары лампы накаливания;
  4. Подключить штекер и вывести провода в подкапотное пространство.

Совет!
Для дополнительной защиты стекол закажите изготовление наклеек на фары.
Эта прозрачная пленка способна уберечь противотуманки от камней и веток растений.

Монтаж электрических компонентов

Более сложной в техническом плане является операция по установке и интеграции электрических компонентов в штатную проводку.

Для успешного завершения работ владельцу необходимо решить следующие задачи:

  1. Правильно подключить ПТФ к блоку предохранителей;
  2. Установить кнопку активации противотуманных фар в салоне автомобиля.

Оригинальная схема подключения противотуманных фар на Калину

Если использовать проводку и прилагаемую электрическую схему из комплекта ПТФ, то подключение сведется к:

  1. Установке плавкого предохранителя в блок;
  2. Там же устанавливается и реле, отвечающее за работу кнопки включения;
  3. Соединению в единую электрическую сеть самих противотуманных фар и штатной электропроводки;
  4. Выводу управления их работой на кнопку.

На фото – фирменный комплект электронных компонентов, не требующий переделок. Его легко подключить к штатной системе электропроводки

Установка кнопки ПТФ

Кнопка включения противотуманных фар Калины может по желанию автовладельца быть установленной:

  1. На тоннеле межд

avtoelektrik-info.ru

установка противотуманных фар по схеме

Несмотря на то, что противотуманная оптика освещает дорогу всего на 10 метров, она все равно позволяет обеспечить безопасное передвижение на автомобиле в непогоду. При отсутствии этого типа фар видимость дороги будет ограничена, что отразится на безопасности водителя и пассажиров машины. Как установить противотуманки на Калину и какие фары для этого можно использовать — читайте ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Какие выбрать туманки для Калины?

Перед тем, как установить противотуманные фары на Калину 2 или 1, нужно определиться с видом оптики и ее производителем. Каждый автолюбитель, который когда-либо подключал ПТФ, знает, что от производителя и типа оптики зависит многое. Для автомобилей Лада Калина первого и второго поколения в продаже можно найти множество разновидностей фонарей. Причем они отличаются между собой не только по типу и производителю, но и по эффективности свечения, а также комплектации.

Схема соединения оптики с реле и кнопкой

Наиболее распространенные производители ПТФ для Калины:

  • отечественная компания Киржач — один из самых проверенных производителей, который может похвастаться достойным качеством туманок;
  • Луч- еще один отечественный бренд, заслуживший доверие наших соотечественников;
  • Бош — известная на весь мир компания, которая занимается не только выпуском ПТФ, но и многих других видов деталей и комплектующих для машин;
  • Проспорт — китайский бренд, попавший на отечественный рынок не так давно.

Что касается разновидностей, то оптика может отличаться в соответствии с внешним видом:

  • фары могут быть сдвоенными;
  • округлой формы;
  • в форме квадрата;
  • овальные фонари.

Лучше всего подбирать оптику, которая по конструкции соответствует установленным в бампере заглушкам (автор видео — канал Lada1119).

Детальная инструкция по замене противотуманок

Установка противотуманных фар на Калину может быть произведена как специалистами, так и в гаражных условиях. Если вы читаете эту статью, то скорей всего, вы планируете устанавливать оптику самостоятельно. Мы готовы вам в этом помочь — ниже представлена подробная инструкция по монтажу фонарей, а также список инструментов, которые вам потребуются. Кроме того, вам понадобится схема подключения противотуманных фар, обычно она идет в комплекте с оптикой.

Инструменты и материалы

Для выполнения работ приготовьте следующий инструмент:

  • наборе отверткой — с крестовым и плоским наконечниками;
  • набор гаечных ключей, в частности, вам потребуются ключи на 8 и 10, но могут понадобиться и другие;
  • кусачки;
  • изолента.

Соединение контактов с выводами реле в блоке

Пошаговая инструкция

Итак, установка противотуманок осуществляется следующим образом:

  1. Сначала необходимо открыть капот, отключить аккумулятор, после чего выкрутить крепежные детали и демонтировать передний бампер.
  2. Затем при помощи отвертки с плоским лезвием вам нужно будет отогнуть фиксаторы и извлечь из посадочных мест заглушки. Затем возьмите купленные противотуманки и зафиксируйте каждую из них при помощи трех саморезов. Проследите за тем, чтобы оптика была надежно установлена в месте монтажа — она не должна подвергаться вибрациям в процессе езды, поскольку это спровоцирует ее ускоренный выход из строя.
  3. Затем залезьте в салон автомобиля. Под педалью сцепления расположен специальный уплотнитель, его необходимо демонтировать. Когда вы получите доступ к технологическому отверстию, сможете протолкнуть проводку от противотуманок в салон.
  4. Теперь вам надо подсоединить оптику к бортовой сети. Если вы хотите, чтобы ее можно было активировать отдельно от основного света, то нужно будет провести кнопку в салон и установить ее на консоли в салоне машины. В этом случае вам нужно только подключить проводку от противотуманок к основным фарам, для этого потребуется врезаться в их цепь. Подключив провод, заизолируйте разделенный участок при помощи изоленты, это позволит предотвратить возможные замыкания в будущем. После подключения все провода необходимо зафиксировать при помощи стяжек или той же изоленты.
  5. От туманок идет еще один провод — масса Отрицательные выводы надо подключить к болтам, установленным на кузове машинки. Их также нужно надежно зафиксировать, в противном случае, если они отсоединятся в процессе езды, оптика работать не будет.
  6. Следующим этапом будет установка управляющей кнопки с реле, ее лучше всего будет врезать в центральную консоль. После того, как будет осуществлен монтаж кнопки, к реле следует подсоединить розовый кабель от блока.
  7. При подключении желательно использовать предохранительное устройство на 15 ампер. К этому элементу, а также проводке от противотуманок подключаются и силовые контакты реле, они отмечены номерами 30 и 87.
  8. Когда фары будут установлены, нужно произвести диагностику правильности монтажа. Опять проверьте качество фиксации фонарей на бампере, поскольку это очень важно. Проверьте работоспособность оптики, если вы не допустили ошибок при установке и подключении, то фонари будут работать.
  9. Теперь вам остается только аккуратно собрать и установить на место бампер. При установке будьте осторожны, чтобы не повредить проводку. После установки бампера рекомендуем еще раз проверить работоспособность оптики.

Цена вопроса

Стоимость оптики напрямую зависит от ее качества, эффективности и производителя. Как известно, китайские аналоги всегда стоят на порядок дешевле более дорогих европейских фар. Но нужно помнить, что более дешевые фары будут работать менее эффективно, их ресурс эксплуатации обычно меньше, чем у более дорогих аналогов. Учитывайте это при покупке.

 Загрузка …

Видео «Наглядная инструкция по монтажу ПТФ в Калину»

Более наглядно процедура установки противотуманной оптики на Калину в гаражных условиях описана на видео ниже (автор ролика — Владимир Семяшкин).

avtozam.com
