Многие автолюбители хотели бы узнать как увеличить клиренс автомобиля своими руками в условиях обычного гаража. Расскажем, покажем и проконсультируем.

Несколько способов увеличения дорожного просвета

• замена пружин автомобиля на более жесткие;
• установка покрышек с более высоким профилем;
• установка межвитковых проставок на пружины;
• установка проставок на стойки автомобиля;
• установка проставок между пружиной и ее опорной чашкой.

Увеличивать клиренс автомобиля первым способом мы вам не рекомендуем, так как, во-первых, ни о каком комфорте при езде на жестких пружинах не может быть и речи. Во-вторых, на кузов и подвеску будут воздействовать ударные нагрузки большей силы чем со штатными пружинами. Установка межвитковых проставок на пружины автомобиля приводит к тому что пружины станут длиннее и жестче поэтому результат будет аналогичен установки на автомобиль более жестких пружин отличающейся лишь ценой поскольку межвитковые проставки все же значительно дешевле пружин.

Второй же способ увеличить клиренс не всегда возможно реализовать, так как нередко колесные ниши автомобиля оказываются малы для более высокой резины. Так как увеличить дорожный просвет?

Установку проставок на стойки вполне можно выполнить своими руками в условиях обычного гаража. Эта процедура наиболее хороша для того, чтобы поднять автомобиль.

Необходимые инструменты и материалы

• набор головок и накидных ключей;
• стяжки для пружин;
• съемник рулевых наконечников;
• молоток;
• домкрат;
• вд-40, литол;
• подставки под автомобиль, или обрезки толстого деревянного бруса.

Итак, вы решили немного поднять машину и сделать это своими руками.

Сначала нужно определиться: вам необходимо поднять только перед или вместе с кормой. Если передок машины поднимают для более уверенного преодоления небольших препятствий, то заднюю часть лифтуют обычно у авто, которым приходится часто перевозить тяжелые для них грузы. После решения этого вопроса вам предстоит поход в магазин автозапчастей. Проставки для передка подвески типа «макферсон» выглядят как алюминиевые или текстолитовые шайбы, повторяющие форму верхней опоры стойки, с отверстиями под шпильки крепления.

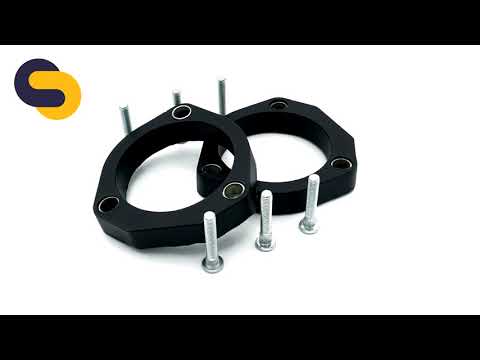

Убедитесь, что в комплекте с передними проставками есть шпильки, так как длины штатных шпилек крепления верха не хватит чтобы надеть на них проставку.

Для их установки поднимите одну сторону передка домкратом и подставьте под нее подставку или обрезок бруса, снимете колесо, а затем стойку. Поменяйте шпильки на верхней опоре, наденьте на них проставку и поставьте стойку на место. Шпильки чаще всего запрессованы в отверстия на верхней опоре. От проворачивания они удерживаются шлицами, накатанными на них, поэтому их замена заключается в выбивании старых и забивании новых. Вид и форма проставки под заднюю стойку зависит от конструкции задней подвески.

Если у задней стойки вашего авто есть верхняя опора, то в комплекте проставки под нее должно быть все то же, что и для передней.

И установка ее аналогична передней. Если же задняя стойка не снимается в сборе, а низ ее крепится за втулку сайлентблока в проушину задней балки, то нужно брать проставки называемые «домики» ― это отрезок трубы прямоугольного сечения с шестью отверстиями диаметром равным толщине болтов крепления низа стойки. В комплекте каждой проставки должны быть: распорная втулка и болт с гайкой для крепления проставки в проушину. Одна пара отверстий у такой проставки ― для крепления ее в проушину, а две других для крепления сайлентблока стойки позволяют выбрать размер увеличения подъема. Закрепляя проставку в проушину задней балки, не забудьте распорную втулку, она ставится в проставку и обеспечивает ее жесткость через нее проходит болт крепления проставки. Такие проставки подходят, для подвески в которой используются стойки ― амортизаторы в сборе с пружинами, если же конструкция подвески иная, то есть пружины не собираются в один узел с амортизаторами, то нужно использовать утолщенные резиновые проставки между пружиной и ее опорной чашкой, не забывая также о смещение точки крепления амортизатора к рычагу либо устанавливая амортизатор с большим рабочим ходом, но правильно подобрать его по параметрам гашения колебаний достаточно трудно поэтому лучше сместить крепление штатного.

Увеличивать дорожный просвет в гаражных условиях можно исходя из тех условий, в которых планируете использовать автомобиль. Для большинства моделей уже есть множество заготовок и готовых решений. Чтобы увеличить клиренс машины при помощи установки проставок под пружины не забудьте запастись стяжками, иначе ваш план будет невыполним. Увеличивая клиренс авто, не забывайте попутно диагностировать подвеску. Или хотя бы осмотрите пыльники шаровых опор и шрусов.

• Для срывания и затяжки резьбовых соединений, чтобы не повредить грани гаек и болтов, применяйте торцевые или накидные ключи.
• Если резьба болта заржавела и гайка не отворачивается, а вд-40 кончилась, намочите ржавчину тормозной жидкостью ― она хорошо размягчает ржавчину и процесс пойдет легче.
• Перед установкой не забудьте почистить ржавые болты железной щеткой и смазать тонким слоем литола или дрогой консистентной смазки.
• Перед тем как протягивать сайлентблоки подвески после сборки, поставьте автомобиль на колеса и несколько раз покачайте его сверху вниз чтобы сайлентблоки заняли свое среднее положение именно в таком положении их следует затягивать.

Хотя установка проставок на стойки и является оптимальным способом чтобы поднять машину все же не следует надеяться, что это вмешательство в конструкцию подвески обойдется совсем уж без отрицательных последствий.

Для того чтобы отрицательные последствия были не слишком большими, не ставьте на передние стойки проставки больше 2,2 см, а на задние более 3 см.

Результат установки проставок

Величина эта никак не вычислялась, она выявилась опытным путем. А опыт подсказывает что установка проставок на передок чуть большую двух сантиметров чаще всего бывает достаточно для уверенного преодоления небольших дорожных препятствий на городских улицах и загородных тропинках. Тот же опыт говорит, что как бы мы ни увеличивали клиренс обычного седана, мы не сделаем из него джип.

Еще несколько аргументов не позволяющих чрезмерно увеличивать клиренс:

• изменение углов работы подвески;
• изменение углов установки колес;
• ухудшение аэродинамических качеств автомобиля;
• смещение центра тяжести вверх.

Увеличив клиренс своего авто и тем самым повысив его проходимость, не забывайте о том что платой за это является ухудшение его устойчивости на дороге особенно на больших скоростях.

Если все у вас получилось как нельзя лучше и вам удалось поднять машину своими руками, то вам все же не обойтись без визита в автосервис. Там вам необходимо отрегулировать фары и геометрию, так как эти операции лучше доверить профессионалам. Да их и нечем делать в гаражных условиях.

Теперь когда клиренс вашего железного друга увеличен можно протестировать результат, но не переоценивайте его выбирайте полигон для тест-драйва осмотрительно, а то как бы не пришлось бежать за трактором.

Проставки для пружин своими руками

Содержание

• Характеристика материала
• Для чего это нужно?
• Плюсы и минусы операции «клиренс»
• Что выбрать?
• Правила установки
• Порядок монтажа в передней части
• Что это такое
• Назначение проставок под пружины
• Разновидности проставок под пружины
• Материалы, из которых производятся
• Достоинства и недостатки
• Монтаж проставок: как это делается
• Передняя часть
• Задняя часть
• Особенности установки элементов на отечественные автомобили
• Особенности установки элементов на зарубежные автомобили
• Заключение

Надоели мне мои родные пружины ввиду их жесткости, решил я их заменить. Стояли такие: высота

25 см., диаметр витка 19мм. виток постоянный

600 кг, зад просел и арки почти легли на резину. Плюс ко всему у меня не было резиновых проставок под пружины. Надыбал кусок траспортерной ленты и решил заколхозить проставки, заодно приподнять.

Проставки для увеличения клиренса своими руками – своего рода тюнинг и возможность изменить дорожный просвет машины для преодоления барьеров на пути следования и улучшения проходимости.

Характеристика материала

Данная модель представляет собой форму цилиндра, которая монтируется под амортизаторы и пружины подвески. Разный материал изготовления, плотность и размеры проставок для увеличения клиренса определяются назначением установки на переднюю или заднюю часть кузова авто. Как правило, выбор той или иной проставки не зависит от марки машины: большинство деталей универсальны.

Материал изготовления деталей можно разделить на металлический (сталь или алюминий) и неметаллический (полиуретан, пластик). Металлические проставки монтируют под пружину, а неметаллические – над пружиной.

Чтобы иметь наглядное представление о предмете, можно посмотреть установку проставки для увеличения клиренса своими руками на видео.

Для чего это нужно?

Есть две причины поднятия клиренса автомашины:

1. поездка по бездорожью;
2. проседание пружин от времени.

Чтобы восстановить исходное положение пружины, используют специальные проставки. Идеальным вариантом будет замена старых пружин новыми на СТО, однако, автовладельцами широко практикуется установка проставок для увеличения клиренса своими руками. Если раньше увеличения дорожного просвета достигали внедрением теннисных мячиков в пружины, то сейчас в автомагазинах продаются специальные проставки различной толщины.

Плюсы и минусы операции «клиренс»

Действительно ли есть необходимость в тюнинге подвески, и не повредит ли такое изменение автомобилю? Перед тем как установить алюминиевые проставки под пружины, обратим внимание на положительные стороны изменений:

• защита задней подвески, днища и картера от пробоев;
• защита задних колес от ударов по подкрылку;
• увеличение проходимости авто по бездорожью.

• выход из строя нижнего крепления амортизатора;
• дополнительную нагрузку на нижний кронштейн;
• неустойчивость авто на обледенелой поверхности;
• нарушение управляемости ТС из-за смещения центра тяжести;
• быстрый износ деталей рулевого управления;
• нарушение баланса развала-схождения.

После тюнинга автовладельцу необходимо уделять больше внимания подвеске в целом и амортизаторам в частности.

Что выбрать?

Из чего сделать проставки для увеличения клиренса? Выбор материала зависит от конструкции вашей машины. В переднем отсеке авто монтируют проставки из металлов: стали либо алюминиевых сплавов. Под задние пружины рекомендуется ставить резиновые или пластиковые изделия.

Какие проставки для увеличения клиренса лучше? Во-первых, нельзя устанавливать любые проставки свыше 30 мм толщиной. Во-вторых, полиуретановые изделия могут спровоцировать повреждение кузова стальными втулками из-за быстрого износа.

Самыми надежными являются алюминиевые изделия, хотя и вызывают коррозию в точках соприкосновения с кузовом. На практике хорошо себя показали пластиковые проставки для увеличения клиренса, не выявив серьезных недостатков. Резиновый материал является самым дешевым, но подвержен разрывам, деформации и быстрому износу.

О лифте кузова и подвески читайте также здесь, об аксессуарах для тюнинга подробно описано в этой статье.

Правила установки

Чтобы правильно сделать проставки под пружины своими руками, необходимо учитывать некоторые нюансы:

1. Установка дорожного просвета свыше 30 мм приводит к нарушению схода-развала колес.
2. Не рекомендуется монтировать металлические изделия, не прошедшие предварительную обработку от коррозии.
3. Перед кузова рекомендуется приподнимать не более чем на 20 мм.
4. Задний отсек кузова приподнимают не более чем на 30 мм.
5. Если амортизатор расположен не рядом с пружиной, монтировать проставки следует под пружины и амортизаторы для равновесия конструкции.

Порядок монтажа в передней части

Как установить проставки для увеличения клиренса в передней части кузова? Для этого следуйте рекомендациям:

1. Приподнимаем авто с помощью домкрата, снимаем покрышку, отсоединяем систему торможения и стойку стабилизатора.
2. Устанавливаем на стойке другие болты необходимого размера (старые не подходят по длине).
3. Фиксируем проставку на болт и собираем всю конструкцию в исходное состояние.

Для большей наглядности можно посмотреть схему монтажа проставки для увеличения клиренса своими руками на чертежах.

Порядок установки задней части:

1. Отсоединяем пороги под крышкой погрузочного отсека и районе задней дверцы.
2. Отодвигаем задние сидения.
3. Снимаем панели и оставляем один кузов.
4. Снимаем колесо.
5. Устанавливаем болты по примеру передней части кузова.
6. Собираем конструкцию в обратном порядке.

Если слово «домкрат» вызывает у вас смутную тревогу, а представление о расположении болтов представляется непонятным, – посмотрите порядок установки проставки под пружины на видео.

Инженеры-конструкторы при создании автомобиля рассчитывают каждый миллиметр, устанавливая определенный баланс между деталями и агрегатами транспортного средства. Любое изменение, внесенное в конструкцию авто с целью улучшения технических характеристик, вносит определенный дисбаланс в общую структуру.

Увеличить проходимость автомобиля, предназначенного ездить по асфальту, не всегда представляется возможным. Как бы вы ни старались изменить или улучшить состояние подвески с помощью различных манипуляций, усовершенствовать конструкцию до состояния внедорожника не удастся. Либо приобретайте внедорожник, либо смиритесь с ездой по городским трассам.

Качество отечественных дорог весьма далеко от идеала. Ямы, кочки и трещины давно сопровождают нас при езде практически по всем регионам. Про грунтовые дороги и говорить нечего. Подвеска автомобиля призвана компенсировать колебания колес при проезде по ямам. Но, к сожалению, запаса ее хода не всегда хватает, чтобы избежать удара днищем о дорогу. Выходом может служить увеличение дорожного просвета – расстояния между нижней точкой автомобиля и дорожным покрытием. Сделать это можно при помощи специальных проставок под пружины. О них мы сегодня и поговорим.

Что это такое

Проставки – это специальные приспособления, уменьшающие ход сжатия пружин подвески автомобиля или приподнимающие кузов машины над амортизационной стойкой. Также проставки устанавливаются между кузовом и рамой (при ее наличии), но здесь совсем другой подход и специализация.

Внешне элементы чаще всего напоминают плоские толстые шайбы (если они сделаны из металла) либо резиновые или полиуретановые низкие цилиндры. Толщина проставок и определяет величину увеличения дорожного просвета. В обоих случаях они рассчитаны на нагрузку, многократно превосходящую нагрузку на одну из амортизационных стоек автомобиля.

Назначение проставок под пружины

Как уже говорилось, ямы и ухабы преследуют отечественного автолюбителя почти повсеместно. Неслучайно официальная проставка зарубежных автомобилей включает в себя увеличение дорожного просвета.

• постоянный контакт днища или защиты картера с дорогой, особенно при движении по колее;
• попадание передними колесами в яму, когда передок автомобиля, нагруженный двигателем, клюет носом и пружины, полностью смыкаясь, передают всю энергию удара на кузов;
• при полной или чрезмерной загрузке багажника задняя часть автомобиля сильно проседает, на кочках колеса цепляются о подкрылки, а при длинном заднем свесе – задней частью, выхлопной трубой о землю.

Со временем пружины изнашиваются и не способны эффективно гасить колебания и нагрузку.

Поэтому перед или зад автомобиля проседает даже без нагрузки. Установка проставок – один из самых простых и дешевых способов увеличить дорожный просвет или повысить жесткость пружин без их замены. Сделать это может каждый за небольшую сумму денег.

Разновидности проставок под пружины

Элементы бывают нескольких видов:

• Межвитковые. Это самый простой и дешевый способ. Они представляют собой буквально проставки, толстые прокладки, которые устанавливаются внутрь пружины между отдельными витками, препятствуя их полному смыканию. Таким образом, пружина становится как бы короче, но не физически, а по эффективной работе. Благодаря этому, жесткость ее повышается. Следует иметь в виду, что при таком способе дорожный просвет не изменяется. Меняется только жесткость подвески.

• Проставки под пружины. Эти изделия монтируют между кузовом (чашкой пружины) и пружиной. В этом случае клиренс автомобиля увеличивается на толщину проставки. Следует иметь в виду, что при установке таких элементов изменяется ход отбоя амортизатора. Подвеска неизбежно станет жестче.

• Регулируемые. По своей функциональности повторяют проставки под пружины с тем отличием, что эффективность их работы можно изменять. При помощи специального механизма настраиваются жесткость подвески и величина клиренса. В ряде случаев это очень удобно, так как жесткость машины зачастую зависит от степени ее загруженности.

Материалы, из которых производятся

Современные проставки изготовляются из самого разного материала – алюминия, полиуретана, пластика. Все они имеют свои особенности:

• Алюминиевые проставки в основном устанавливаются сверху пружин. Они меньше деформируются сами и щадяще относятся к кузовным элементам кузова. Минус в том, что алюминий подвержен коррозии от солевой смеси на зимних дорогах и в межсезонье.

• Полиуретановые проставки не отличаются повышенной прочностью. Элементы могут деформироваться при высоких нагрузках. Таким образом, возможно повреждение опорной чашки кузова или самой пружины. Хотя такие элементы чаще устанавливаются между витками пружины (там они наиболее эффективны).

• Пластиковые проставки – наиболее качественные изделия, которые изнашиваются равномерно и одновременно с металлическими частями, а также не подвержены разрушению от атмосферных и прочих воздействий. Они могут устанавливаться и между витками пружин, и под опорную чашку кузова для увеличения клиренса.

Достоинства и недостатки

Естественно, у каждой конструкции всегда есть какой-нибудь недостаток. Эффективность любого изделия определяется сочетанием положительных и отрицательных качеств. Давайте рассмотрим их.

Межвитковые проставки – наиболее дешевые и простые в монтаже устройства. После такой модернизации грузоподъемность, как правило, значительно увеличивается без существенного уменьшения дорожного просвета. Самый главный недостаток – при кажущемся увеличении грузоподъемности характеристики прочности кузова остаются неизменными. При неразумной загрузке и ежедневной эксплуатации в качестве грузовика в кузове постепенно появляются усталостные трещины. Ликвидировать их практически невозможно.

Проставки под пружины не так сильно воздействуют на кузов. Однако следует понимать, что изменение дорожного просвета влечет за собой и изменение множества других геометрических параметров автомобиля. В первую очередь, это изменение центра тяжести автомобиля. Меняются и углы относительного расположения рычагов подвески, полуосей и самой покрышки в колесной арке. Таким образом, следует тщательно взвешивать и оценивать возможные негативные последствия от установки этих приспособлений.

Монтаж проставок: как это делается

Как уже было сказано, элементы устанавливаются между витками пружин либо между самой пружиной и опорной чашкой кузова. Поэтому суть работы сводится к облегчению доступа к этим деталям. В любом случае снимаются колеса той оси, на которую устанавливаются проставки. Элементы монтируются межу витками разгруженной пружины (вот для чего надо поднимать автомобиль).

Иногда разбирается стойка или снимается полностью пружина, на которую планируется поставить проставку. И здесь возможны некоторые нюансы.

Передняя часть

Если вы хотите поставить проставки под передние пружины, то установка элементов отличается в зависимости от конструкции передней подвески. Если пружина находится отдельно от амортизатора (как в «Жигулях»), то при помощи съемника она сжимается, а затем на нее сверху устанавливаются проставки. После виток возвращается на место и крепится штатными болтами. Если проставка высокая, то болты меняются на комплектные.

В случае подвески типа макферсон или «многорычажки» сама стойка снимается в сборе. Проставка устанавливается вверху. Она будет находиться между опорной чашкой амортизатора и пружиной.

Задняя часть

В случае установки проставки под задние пружины, процесс практически повторяется, за исключением того, что сзади для освобождения пружины потребуется отвернуть крепления изнутри салона. Для этого нужно разобрать багажник и обшивки стоек. Здесь также потребуется установить более длинные болты крепления пружин или амортизационных стоек. Делается это в том случае, если сзади установлены стойки вместе с пружинами. Это дополнительные затраты.

Особенности установки элементов на отечественные автомобили

Проставки под пружины ВАЗ или «Москвич» – наиболее простая процедура ввиду простоты конструкции подвески. Причем как передней, так и задней. Все вышеописанные процедуры подходят под монтаж этих элементов. Что же касается установки проставки под пружины («Нива» в том числе), то здесь – широкое поле для тюнинга, так как здесь при помощи элементов особой формы и конструкции увеличивается просвет на 5-10 см.

Но на этом дело не заканчивается. Меняются рычаги, сайлентблоки и опорные чашки вместе с пружинами и амортизаторами. Таким образом, это комплексный подход, не имеющий ничего общего с повышением грузоподъемности. Проставки под пружины («Шевроле-Нива») – практически тот же вариант с отличием в передней подвеске. Там она выполнена по аналогии с переднеприводными ВАЗами.

Особенности установки элементов на зарубежные автомобили

Иномарки имеют схожую конструкцию подвески с отечественными ВАЗами, и им также в ряде случаев доступна установка средств увеличения клиренса. Отличия в самих деталях – например, проставки под пружины «Киа» обычно алюминиевые или полиуретановые. Больше 30 мм ставить не рекомендуется из-за возможного ухудшения управляемости.

Проставки под пружины «Опель Омега» также бывают резиновыми или алюминиевыми, разной высоты. На старых машинах они стоят с целью компенсировать слабость задних пружин. Элементы устанавливаются аналогично отечественным машинам. Благо конструкция подвески абсолютно одинаковая. Проставки под пружины «Ниссана Максимы» сзади аналогичны по конструкции, а спереди повторяют форму корпуса опорных подшипников, на которые они сверху устанавливаются. Следует отметить, что 30 мм вполне достаточно даже для джипов типа X-Trail. С более высокими проставками рекомендуется устанавливать амортизаторы с удлиненным штоком.

Заключение

Итак, мы выяснили, что собой представляют данные элементы. При установке проставок под пружины каждый автовладелец преследует свои цели – увеличение грузоподъемности, экономия, тюнинг. В любом случае при выборе подходящего варианта следует учитывать технические особенности своего автомобиля.

Проставки для увеличения клиренса — как установить проставки на переднюю многорычажную, заднюю пружинную и на подвеску МакФерсон

Российские дороги предъявляют особые требования к клиренсу автомобиля. Поэтому серийные машины нередко теряют бампера или глушители, пробивают КПП или картер двигателя. Прочитав статью, вы узнаете, как с помощью проставок увеличить клиренс машины, как самостоятельно установить их и к каким последствиям это приведет.

Виды проставок

На автомобилях с подвеской «МакФерсон» чаще всего используют пластиковые, резиновые, полиуретановые или алюминиевые проставки, увеличивающие расстояние между амортизационной стойкой и кузовом. Эти проставки монтируют как на передней, так и на задней подвеске. На других типах передней подвески используют резиновые проставки, увеличивающие расстояние между пружиной и нижним рычагом.

Иногда, если требуется увеличить клиренс на 4-6 см, устанавливают такую же проставку между пружиной и верхним рычагом подвески. На задней пружинной подвеске переднеприводных автомобилей используют проставку типа «домик». На задней пружинной подвеске заднеприводных автомобилей используют такие же проставки, как и на передней, благодаря чему увеличивается расстояние между пружиной и мостом или кузовом. Иногда используют резиновые (полиуретановые) проставки, которые вставляют между витками пружины. Такие проставки сильно увеличивают жесткость пружины, поэтому снижается комфортность езды.

Характеристики проставок из различных материалов

В интернет-магазинах продают проставки различного вида, формы и размера. В некоторых случаях найти подходящие проставки достаточно сложно и, приходится изготавливать их самостоятельно, для чего необходимо четко понимать, как тот или иной материал влияет на автомобиль. Это поможет оптимально подобрать материал для проставки. Алюминиевые проставки обладают хорошей прочностью, но вызывают коррозию кузова и амортизационной стойки. Проставки из пластика и стеклотекстолита не уступают в прочности алюминиевым, зато не вызывают повреждения двигателя. Но их весьма сложно переделать.

Если крепежные отверстия проставки и болты стойки не совпадают, то просверливание дополнительных отверстий снижает их прочность. Полиуретановые проставки обладают хорошей прочностью, но их необходимо тщательно подбирать. Если проставка больше посадочного места хотя бы на 1 миллиметр, то установить ее очень сложно. Резиновые проставки уступают по прочности полиуретановым. Их срок службы в 2-3 раза ниже и редко превышает 30 тысяч километров.

Последствия установки проставок

Единственный плюс, который дает использование проставок, сопровождается немалым числом минусов, вот основные из них:

• изменение кастора (угла наклона передней амортизационной стойки), ухудшает управляемость автомобиля;
• увеличение угла поворота ШРУС (шарнир равных угловых скоростей, «граната»), приводит к резкому ускорению его износа и сокращению пробега в 2-5 раз;
• увеличение расстояния от КПП до моста заднеприводного автомобиля, это увеличивает износ опорного подшипника карданного вала;
• изменение развала и схождения колес, из-за чего возрастают расход топлива и износ покрышек, а также падает управляемость;
• проблемы с прохождением техосмотра и страховой компанией. Установка проставок является внесением изменений в конструкцию транспортного средства, что запрещено правилами дорожного движения. В результате велик шанс отказа в страховом возмещении после ДТП.

Как установить проставки на автомобиль своими руками + Видео

Для установки проставок потребуется подъемник, эстакада или смотровая яма. Если ничего этого нет, можно обойтись домкратом и 2 опорными стойками. Еще вам понадобятся набор ключей и съемник для пружин подвески. Ниже описан порядок установки проставок на различные типы подвески. Перед началом работ внимательно прочитайте статью техника безопасности ремонта и обслуживания авто, это позволит избежать травм и увечий.

Монтаж проставок на подвеску «МакФерсон»

• Открутите гайку ШРУС, затем вывесьте переднюю часть автомобиля с помощью подъемника или домкратов и подпорных стоек и снимите колеса. Если к гайке ШРУС мешает подобраться декоративный колпак, то снимите одно колесо, не поднимая вторую сторону передней части автомобиля. Попросите  помощника включить первую передачу (двигатель заводить не нужно) и до упора нажать на педаль тормоза. Затем проведите эту же операцию на другой стороне.
• Вытащите шплинт и открутите гайку, фиксирующую палец рулевой тяги в стойке амортизатора. Если по каким-то причинам вы не дотягиваетесь до гайки, поверните руль в противоположную сторону. Открутив гайку, вытащите палец из стойки с помощью съемника, который можно купить в любом автомагазине. Не пытайтесь выбить палец с помощью молотка, так вы повредите резьбу и придеться менять весь наконечник рулевой тяги. Открутите гайку, которая фиксирует шаровую опору, отожмите нижний рычаг вниз и выведите из него поворотный кулак. Подставьте под стойку колесо или другую опору, это позволит установить проставку не снимая тормозного суппорта.
• Открутите гайки, которые крепят амортизационную стойку к кузову автомобиля. Не уроните стойку, это может привести к повреждению тормозного шланга. Осторожно опустите стойку, чтобы шпильки опорного подшипника вышли из кузова. После этого расположите стойку таким образом, чтобы избежать натяжения или перегиба тормозного шланга. Наденьте на опорный подшипник проставку и закрутите гайки. Для проставок толщиной 1 см гайки закручивать не нужно.
• Осторожно поднимайте стойку, чтобы шпильки опорного подшипника вошли в предназначенные для них отверстия. Закрутите гайки. Не используйте гайки с пластмассой внутри, они не обеспечат достаточного крепления стойки с проставкой. Поэтому используйте по две обычные металлические гайки. Если высоты шпилек не хватает, чтобы закрутить две гайки, то сточите одну из гаек до половины толщины и используйте ее в качестве контргайки. Наденьте поворотный кулак на вал ШРУС. Попросите помощника нажать на педаль тормоза и затяните гайку ШРУС с усилием, указанным в инструкции по ремонту вашего автомобиля, после чего обязательно закерните гайку с помощью молотка и зубила.
• Установите на место наконечник рулевой тяги, затяните гайку и поставьте шплинт. Вставьте шаровую опору в нижний рычаг и затяните гайку. Установите колеса и закрутите колесные гайки или болты. Опустите автомобиль на землю и затяните колесные гайки или болты. Отрегулируйте развал и схождение. Это можно сделать как в любом автосервисе, так и самостоятельно.

Установка проставки на переднюю многорычажную подвеску

Вывесьте переднюю часть автомобиля и снимите колеса. Открутите нижнюю часть амортизатора от нижнего рычага. С помощью съемника сожмите пружины, чтобы расстояние от них до чаши верхнего рычага было не меньше удвоенной толщины проставок. Приподнимите пружину и вставьте нижнюю проставку. Затем установите верхнюю проставку. Ослабьте съемник, чтобы пружина заняла свое место, затем полностью снимите его. Закрепите нижнюю часть амортизатора, установите на место колеса и отрегулируйте развал и схождение. Этот порядок действий применяют для любого типа многорычажных подвесок передне- и заднеприводных машин.

Монтаж проставки «домик» на заднюю ось переднеприводного автомобиля

Включите первую передачу, ослабьте болты задних колес и поднимите заднюю часть автомобиля. Снимите колеса и подставьте что-нибудь под рычаг подвески. Скрутите гайку с болта, который соединяет нижнюю часть амортизатора с рычагом. Опустите рычаг ниже и прикрутите «домик» к амортизатору. Приподнимите рычаг и прикрутите к нему проставку с помощью новых болта и гайки. Затяните все гайки с рекомендованным в инструкции по ремонту автомобиля усилием (для разных машин может отличаться). Установите колеса.

Как поставить проставки на заднюю пружинную подвеску

Поднимите заднюю часть автомобиля и снимите колеса. Сожмите пружины с помощью съемника, как описано выше. Установите нижнюю и при необходимости верхнюю проставку. Удалите съемник и поставьте на место колеса.

Проставки под стойки плюсы и минусы

Здравствуйте, дорогие друзья! Скучали? Я тоже. Сегодня у нас на рассмотрении достаточно интересный вопрос — проставки для увеличения клиренса.

Я знаю, что часто автовладельцы пытаются наоборот опустить машину, сделать ее максимально низкой. Но сами понимаете, кто занимается подобным. Особенно, когда речь идет о таких автомобилях как Ваз 2109, 2110 и пр.

Возьмите любую машину, Пежо, Хонда, Опель, Мазда, Ниссан, Тойота, Ауди. Лишь единицы из них имеют действительно большой клиренс, то есть дорожный просвет. И то, это в основном касается кроссоверов. Соглашусь, что автомобили типа Рено Логан и Шкода Октавия Тур высокие. Но вот Шевроле Лачетти, Форд Фокус, Киа Сид или Рио, Мазда 3, Хендай Акцент, Фольксваген Пассат порой явно не дотягивают до той высоты, которая нужна для наших дорог.

Именно низкое качество дорог заставляет автовладельцев менять размеры клиренса. Один из методов — это проставки. Их установка осуществляется в задние и передние колеса. Причем многие делают это своими руками. Куча соответствующих обучающих видео вам в помощь.

Купить себе комплект проставок не так дорого, как полностью поменять пружины, заменить комплект колес большего диаметра. Хотя и у проставок есть свои недостатки.

Зачем они нужны

Не буду голословным, а просто приведу простые примеры из жизни. Думаю, они позволят вам понять, почему стоит задуматься над вопросом установки проставок для увеличения дорожного просвета.

Автомобиль изначально достаточно низкий. Это касается импортных машин, поскольку наши-то автопроизводители понимают, что бороться с дорогами бессмысленно, как и ждать улучшения их качества. Потому они стараются адаптироваться под текущие условия, предлагая высокий клиренс. Но и его бывает недостаточно. В итоге, проезжая по очередному участку, вы вновь и вновь цепляетесь днищем, защитой картера, не можете проехать бордюр, тормозите перед каждой ямой, дабы не получить удар. Все это мешает нормальному движению и езда превращается в испытание.

Установка проставок является самым оптимальным решением проблемы, если смотреть с позиции цена-качество. Они повышают жесткость и увеличивают расстояние от днища до земли. К счастью, мой автомобиль достаточно высокий, но мне очень близка эта проблема, поскольку у друзей такого клиренса нет. Собственно, хотелось бы и им установить вставки, поскольку я вынужден постоянно брать свою машину, если едем куда-то на природу или за город. Но не будем о грустном.

Думаю, вам предельно понятно, зачем нужны эти проставки и какую функцию они выполняют. Но перед тем как поставить и даже приобрести эти элементы, которые продаются далеко не только в Волгограде, но также в любых городах, таких как москва, Спб, Новосибирск, Екатеринбург, Красноярск и пр., предлагаю узнать, какие бывают эти самые проставки.

Разновидности

Выделяют три основных вида данных элементов, используемых для увеличения дорожного просвета и повышения жесткости подвески автомобиля.

1. Межвитковые. Монтируются в пружины. Считаются самыми простыми и доступными. К сильным сторонам относят легкость установки и универсальность. Их монтируют в задние и передние пружины. Однако рассчитывать на увеличение клиренса не стоит. Они предназначены для повышения жесткости. Установив их, вы легко сможете нагружать машину, укладывать в нее мешки и не беспокоиться, что машина начнет днищем тереться об асфальт. Монтаж вообще элементарный. Нужно поднять авто домкратом, вывесить нужное колесо и растянуть пружину. Затем туда вставляется проставка. Совет лично от меня. Прежде чем вставлять элемент, смочите его мыльной водой. Так он легко зайдет на свое место.
2. Под пружины. Здесь уже решается проблема недостаточного дорожного просвета. Монтируется элемент между самой пружиной и кузовом вашего автомобиля. Учтите, что клиренс поднимается ровно на столько, сколько была толщина проставки. Помните, если ставить проставку на кузов со следами коррозии и неисправной пружиной, последствия могут быть печальными. Также при просевшей пружине проставки под пружину окажутся неэффективными. Тут уже сразу меняйте их на новые.
3. Регулируемые под пружину. Они выполняют аналогичную с предыдущим вариантом функцию, но могут регулироваться. Ну да, из названия вы и так это поняли. Хороший вариант, поскольку вам удастся при необходимости быстро менять высоту клиренса, в зависимости от загрузки машины. Да, цена их выше, но она себя полностью оправдывает, если вы хотите все сделать действительно качественно и полезно.

Используемые материалы

Отзывы знакомых, пользователей в сети и личные наблюдения дали понять, что крайне важно, какие проставки вы покупаете. Когда мы ставим первые попавшиеся элементы, купленные за копейки, то сильно рискуем собственным здоровьем и здоровьем своего автомобиля.

Походите по магазинам, зайдите на тот же Алиэкспресс, внимательно посмотрите на чертеж предлагаемых проставок. Но самое главное — это материал их изготовления.

Сегодня проставки выпускаются на основе трех разных материалов.

• Алюминий. Алюминиевые проставки достаточно надежные. Установив их, вы исключите процессы деформации втулок, а также обеспечите достаточно высокий уровень комфорта. Многие проставки негативно сказываются на комфорте езды и поведении автомобиля. Алюминиевые, как правило, меньше остальных влияют на эти характеристики.
• Полиуретан. Полиуретановые аналоги деформируются из-за воздействия на них пружин, когда вы часто передвигаетесь по неровным дорогам. Потому со временем возрастает риск повреждения кузова собственными втулками.
• Полимер или пластик. Пластиковые изделия самые надежные и качественные. Но только при условии, что вы покупаете проставки от действительно проверенных и хорошо зарекомендовавших себя производителей.

Подведем итог

Я не могу советовать или отговаривать вас от установки проставок. Многое зависит от конкретного автомобиля, его состояния, манеры вождения, условий эксплуатации и так далее.

Причиной отказаться от проставок может послужить тот факт, что после их монтажа рычаги оказываются приспущенными и постоянно находятся в таком состоянии. В итоге нарушается геометрия, система подвески работает иначе, причем меняется в худшую сторону, теряется прежняя чувствительность рулевого управления, машину может заносить на высоких скоростях.

Также проставки повышают нагрузку на саму подвеску, изнашиваются сайлент-блоки, амортизаторы, рулевые тяги.

Решать исключительно вам самим. Думайте, где купить проставки и стоит ли их покупать конкретно в вашем случае. Быть может, проще поменять колеса или сами пружины. Это дороже, зато безопаснее.

Делитесь своими впечатлениями, если использовали проставки. Не забывайте оставлять комментарии, приглашать своих друзей и рассказать о нас всем своим знакомым. Для вас это не сложно, а нам невероятно приятно!

(15 оценок, среднее: 4,73 из 5)

Понравилась статья?

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Не понимаю как там парни ставят проставки по кругу не столкнувшись с гимором как у меня .

Модель 2006 Тагаз какой там джинерейшен в душе не …Все было ничего, начинал с задницы (фото 2 установлены проставки 30 мм. под задние стойки машинка выровнялась т.к. даже с новыми пружинами сзади просвет между кузовом и колесом меньше чем спереди (может так оно и должно быть).

В следующий раз взялся за передок с левой стойкой все как по маслу сливашному даже понравилось, взялся за правый конец и началось . Отверстия под болты стойки амортизатора и поворотного кулака не совпали мм. на 10 а то и больше, т. к. вал на котором находится кулак упёрся в железяку (указано стрелками на фото в начале). Расстояние между валом передающим вращение и железякой слева меньше чем справа, такова конструкция . Поднавазившись с этим делом решил все заталкать при помощи домкрата, напильника и деревяшек (пружину стойки сжал и отверстия под болты совпали)

Результат : прикольно даже не ожидал что такой не значительный подъем даст такой эффект (зимняя колея не цепляется т.к. проглажена более низкими вариантами) .
Но эти два кореша » Вал и Железяка» в момент когда правое переднее колесо попадает даже в незначительную по глубине ямку (что сами понимаете на наших то дорогах) они целуются в засос с таким грохотом, там такой реальный удар происходит . Думаю понятно всем к каким последствиям может привести даже малейшие : деформация или отклонения от оси вращения вала, который вращается с гребаной скоростью. Нужно срочно избавляться от них (по крайней мере спереди) пока там ничего не загнуло.
О результатах сзади: не прошло и полгода разлетелась стойка стабилизатора поперечной устойчивости сзади справа.

Произошло это при выполнении правого поворота, в этот момент правая стойка стабилизатора начинает испытывать нагрузки, в следующий момент этим колесом попадаю в отверстие на дороге, тут же нагрузка на разрыв увеличивается, а установленная проставка 30 мм. добавляет как раз то критичное напряжение на которое не рассчитан этот узел. На фото левое колесо в спокойном состоянии правое вывешено имитация правого поворота при попадании в яму, в реальных условиях расстояния ещё больше.

Наконец пришла весна. Время убирать головняк спереди. При покупке звучал материал изделия алюминий. Достал и офигел с этих какашек, простояли бы еще с годик и уже было бы не отчистить от той заразы которую они там внутри начали распростронять.

Это все видимые результаты, а сколько скрытых которые проявят себя в будущем познавать не хочется. Ведь даже самый бюджетный аппарат лепили обдуманно и все эти изменения ни к чему хорошему не приведут. Хотя бы на примере еще одного наблюдения. Выброс из под «копыт» автомобиля после модернизации (жаль что так и не сфотографировал оригинал, зимой хорошо видно) сместился далеко назад по кузову. А все это какой никакой аброзив, который медленно но верно будет точить кузов.

В современных автомобилях появилось множество различных узлов и агрегатов, увеличивающих функциональность транспортного средства. Один из таких агрегатов являются проставки под пружины. Сегодня мы выясним, что это за агрегат и для чего он служит, а также разберём его преимущества и недостатки.

Что такое проставки под пружины и для чего они нужны

Проставки под пружины являются дополнительными агрегатами, устанавливаемыми на транспортное средство. Задача этих агрегатов — увеличение дорожного просвета между транспортным средством и дорожным покрытием, которое отличается от заводских параметров. Причиной установки проставок чаще всего является недовольство автовладельцев этими заводскими параметрами.

Если вы владеете автомобилем с минимальным дорожным просветом, то каждый выезд за пределы города может обернуться для вас неприятностями. Дело тут даже не в таких характеристиках, как расход топлива, мощность двигателя и запас хода, но и в таких, как, например, клиренс.

В большинстве случаев, отправляясь в загородную поездку, вы столкнётесь как минимум с одним участком дороги, имеющим плохое дорожное покрытие. Если ваш автомобиль приподнят над дорожным полотном недостаточно, то вы можете легко повредить кузов или даже застрять даже на небольших препятствиях. К сожалению, на некоторых дорогах и вовсе может проехать разве что БМП-3, но увеличение зазора между нижней частью кузова и дорогой порой бывает вовсе не лишним.

Большинство внедорожников и кроссоверов конструируются именно таким образом. Их основная задача — уверенное вождение по грунтовке, повреждённым дорогам с покрытием и в условиях её отсутствия. Достигается это в том числе и благодаря этой «приподнятости » кузова над поверхностью.

В различных неблагоприятных погодных условиях, таких, как дожди, разливы рек, падение веток и снегопады, движение автомобиля с минимальным просветом может быть затруднено. Некоторые сложные участки дорог такие автомобили и вовсе не смогут преодолеть даже в городских условиях, где специальные службы порой не справляются с давлением стихии.

Если вы хотите понять, нужно ли вашему автомобилю увеличение клиренса, стоит высчитать его. Клиренсом называется минимальное расстояние между самой нижней точкой корпуса автомобиля и дорожным покрытием. Из-за многочисленных выступов и мелких деталей внизу автомобиля, поиск этой самой точки может занять некоторое время. Однако, чаще всего низшая точка находится непосредственно под двигателем. При расчёте клиренса также учитывайте защиту под двигателем в виде металлической или пластиковой юбки, равномерно расположенной под силовым агрегатом. Самое неприятное в данной ситуации то, что пластиковая юбка, доставшаяся автомобилю в заводской комплектации, не сможет полноценно защитить двигатель от пробоя, но и некоторое расстояние до дорожного полотна отнимет. Приходится мириться.

Итак, задачей проставок является увеличение клиренса. Для этого их устанавливают под пружины или на месте крепления амортизатора и кузова автомобиля. Установка таких проставок чаще всего оправдана, когда необходимо увеличить естественный дорожный просвет, значение которого уменьшилось в процессе эксплуатации автомобиля. Такие изменения подходят для автовладельцев, которые часто путешествуют на автомобиле по бездорожью или по некачественному покрытию.

Типы проставок

Проставки по материалу изготовления подразделяются на:

• резиновые;
• полиуретановые;
• АБС-пластика;
• алюминиевые.

Материалы для производства проставок под пружины

Корпус полиуретановых проставок изготавливается из полиуретана, а втулки — из стали. Резиновые проставки изготавливаются из высококачественной эластичной резины. Некоторые вставки изготавливаются из пластика и алюминия. Существуют и другие, менее популярные материалы, но их рассматривать не будем.

Возможно, вас также заинтересует статья нашего специалиста, в которой он рассказывает о том, как установить пневмобаллоны в пружины.

Не знаете, как изготавливается пневмоподвеска своими руками? Обязательно прочтите информативную и полезную статью нашего эксперта.

Готовые комплекты для увеличения клиренса

Виды таких комплектов существенно разнятся в зависимости от модели автомобиля. На передние стойки, как правило, идут комплекты со стальными или алюминиевыми проставками. Стоимость таких комплектов тоже существенно разнится. Цена сильно зависит от производителя, который её устанавливает, и от материала изготовления. Сервисы также предлагают платные услуги по монтажу проставок, который выполняется за короткое время. Наборы также различаются по способу установки проставок. Передние проставки — это коробка, имеющая крепёжные отверстия. Задние проставки представляют собой кольца со специальными проушинами.

Чаще всего опытные автовладельцы рекомендуют приобретать комплекты проставок из алюминия. Такие проставки гораздо дольше будут справляться со своей задачей — увеличением клиренса. Однако большую популярность постепенно приобретают комплекты из пластика ввиду дешевизны этого материала.

На рисунке изображено содержимое одного из таких комплектов.

Плюсы и минусы установки проставок

Безусловно, проставки увеличивают клиренс. За счёт этого увеличивается проходимость автомобиля и дорожный просвет, в результате чего риск повреждения различных частей днища автомобиля снижается. В большей безопасности оказывается и двигатель, и сам водитель, который не будет страдать от постоянных толчков и встряски.

Однако, такая модернизация автомобиля порой может привести к серьёзным недостаткам, описанным ниже:

1. Если увеличить дорожный просвет, то центр тяжести транспортного средства тоже сместится. В результате этого может существенно уменьшиться устойчивость автомобиля на дороге и его управляемость.
2. Жёсткость и надёжность конструкции подвески также может уменьшиться. Ширина колёсной базы при этом изменяется вместе со схождением и углом наклона поворота колес.
3. Рулевой механизм становится более подверженным износу своих узлов и деталей.
4. Положение и работа амортизаторов также может измениться.

Поэтому не стоит устанавливать проставки, если ваши поездки за город довольно редки. Теперь стоит рассмотреть отдельные недостатки проставок, которые зависят от их материала. К примеру, в проставках из полиуретана этот материал изнашивается гораздо быстрее, в результате чего стальные части конструкции могут повредить корпус автомобиля.

Что касается резиновых проставок, то стоит отметить в первую очередь их высокую устойчивость к воздействию агрессивных компонентов внешней среды (кислоты, соли и щёлочи), отсутствие влияния на комфорт в салоне и степень управляемости автомобилем. Кузов с такими проставками не коррозирует. Резиновые проставки довольно бюджетные и могут быть приобретены любым автовладельцем. Недостатки резиновых проставок связаны со свойствами этого материала. Они имеют высокую степень износа и неустойчивость к резкому перепаду температур, а также довольно легко деформируются и рвутся.

Если говорить о надёжности алюминиевых проставок, то её может подпортить только один фактор. Такие проставки со временем подвергаются коррозии и могут разрушаться. Однако началу коррозии будет предшествовать довольно долгий срок службы, поэтому такие проставки всё же являются самыми надёжными.

Чтобы минимизировать недостатки проставок, рекомендуется соблюдать элементарные правила:

1. Не устанавливайте алюминиевые проставки, не прошедшие предварительно антикоррозийную обработку.
2. Переднюю часть переднеприводного автомобиля не стоит поднимать выше, чем на 20 мм.
3. В случае, если амортизатор установлен в некотором отдалении от пружины, целесообразна установка проставок и под сами пружины. В этом случае будет обеспечена синхронность работы.
4. При увеличении клиренса задней части автомобиля убедитесь в том, что угол наклона находится в допустимых пределах (не более, чем 30 мм в высоту).
5. Вообще не рекомендуется изменять клиренс более, чем на 3 см.
6. Проставки в наборах должны укомплектовываться болтами и шпильками.

Установка проставок под пружины своими руками

Установка проставок для передней подвески

Для начала устанавливаем чистый автомобиль на ровную площадку. Далее приподнимаем автомобиль с помощью домкрата, снимаем колесо, открепляем тормозные шланги и стойки стабилизатора. На верхней опоре передней стойки откручиваются 3 гайки. Далее из стойки выбиваются старые болты и вкручиваются новые (читайте больше о передних стойках амортизаторов).

Проставка крепится на новые болты, далее производится обратный монтаж всех деталей. Если пружина поперечной стойки препятствует этому, необходимо чем-то подпереть её, пока она не будет доставать до отверстия крепежа.

Установка проставок для задней подвески

В таком случает лучше устанавливать резиновые проставки. Их преимущества были описаны выше. Для установки таких проставок снимите пороги, находящиеся под крышкой багажника и рядом с задними дверьми. Уберите максимально вперёд задние кресла. Обшивка и накладки в багажнике тоже буду лишними, как и накладки боковых панелей возле сидений. После этого поднимите заднее колесо с помощью домкрата и действуйте также, как и с проставками для передней подвески. Снимайте колесо и разбирайте опору, откручивая верхние и нижние гайки. Снимите опору и замените болты крепления. Устанавливайте проставку и проводите обратный монтаж. Если не можете найти путь к нужным болтам и гайкам — воспользуйтесь инструкцией по эксплуатации автомобиля.

инструкция по установке, плюсы и минусы

Существует множество направлений в автомобильном тюнинге, одним из них всегда было изменение клиренса, то есть дорожного просвета, в сторону увеличения. Если точнее – высоты кузова над дорогой, поскольку далеко не все авторы таких нововведений задумываются над понятием внедорожной геометрии вообще и клиренса в частности. Но большой разницы на практике нет, машина действительно заметно «подрастает».

Почему возникает необходимость увеличения дорожного просвета автомобиля

Величина клиренса связана с проходимостью автомобиля. Это очевидно, но не всегда проявляется на практике. Зато прочие составляющие данного тюнинга действительно работают:

• снижается вероятность повреждения о дорожные неровности деталей, расположенных под днищем автомобиля;
• можно безопасно пропускать между колёсами крупные предметы дорожного мусора;
• машина выглядит заметно бодрее, она как бы сбрасывает тяжесть нескольких лет эксплуатации, вызвавших усталость пружин подвески;
• освобождается дополнительное пространство в колёсных арках, что позволяет применять шины большего размера.

К тому же процедура увеличения дорожного просвета привлекает своей относительной простотой. Достаточно приобрести проставки под пружины или амортизаторы.

Строго говоря, установка их в гражданский седан или хэтчбек – это не совсем то, что называется лифтом подвесок или кузова внедорожников, но эффект заметен, а цель в виде участия в трофи-рейд и не ставилась.

Что такое проставки, и как они работают

Подвески типа МакФерсон сейчас распространены чрезвычайно широко. К тому же именно в этом случае лифт действительно выполняется наиболее просто.

Типичная подвеска свечного типа МакФерсон состоит из:

• амортизатора, который здесь выполнен в виде телескопической стойки с развитым корпусом, выполняющим роль направляющего аппарата, демпфера и базы для монтажа дополнительных элементов;
• пружины, входящей в состав всё той же стойки вместе со своими опорными подушками, но выступающей в вполне самостоятельной роли упругого элемента;
• верхних и нижних опор стойки, допускающих её качание и вращение относительно кузова;
• дополнительных рычагов и растяжек подвески со своими сайлентблоками или шаровыми соединениями.

Высота кузова автомобиля над дорогой определяется длиной телескопической стойки под данной нагрузкой, вызвавшей сжатие пружины на определённую величину. Если изменить эту длину, то клиренс изменится, хотя длина сжатой пружины останется той же.

Проще всего использовать проставки между корпусом верхней опоры амортизационной стойки и кузовом.

Геометрия тут такова, что на каждый миллиметр толщины проставки высота кузова будет увеличена на миллиметр с небольшой добавкой. Это становится понятно, если рассмотреть подвеску, используя правило рычага. Но существуют и такие, где изменение клиренса будет в точности равно толщине проставки.

Обычно при покупке комплекта указывается, на сколько автомобиль будет приподнят, например: «Комплект проставок передних стоек плюс 30 мм».

Виды авто проставок

Каждая проставка разрабатывается и создаётся под вполне конкретную модель автомобиля, поскольку все подвески конструктивно разные.

Различаются они по используемому материалу:

• твёрдые пластики вроде капрона или АБС;
• относительно мягкий полиуретан;
• резина;
• металл, обычно алюминий и лёгкие сплавы.

Особой разницы в применении разных веществ нет, можно говорить только о некотором изменении комфортности подвески в зависимости от мягкости проставок, но при этом у более мягких меньше прочность и срок службы.

Иногда используются проставки иного типа, например, в виде увеличенных подушек под пружину или межвитковые. Такого тюнинга пружины надо избегать, поскольку это слишком грубое вмешательство в сочетание упругого и демпфирующего элементов подвески.

Каждый из них имеет свою жёсткость и свой диапазон рабочего хода. Удлинение пружины или увеличение её жёсткости ведут к перегрузке амортизатора и жёстким ударам в конце его рабочего хода. Ресурс падает, вероятность поломки растёт. Ломаются и пружины, и амортизаторы.

Минусы применения проставок

Несмотря на эффективность, установка проставок на передние пружины имеет несколько значительных отрицательных сторон:

• надёжность и жёсткость подвески нарушается, меняется ширина колёсной базы, сход-развал и угол поворота колёс;
• смещается центр тяжести автомобиля, в связи с чем снижается устойчивость на дороге и управляемость;
• меняется положение амортизаторов, что пагубно сказывается на их работе;
• рулевой механизм изнашивается гораздо быстрее, чем до модификации.

Применение проставок на задних колёсах не имеет значительных побочных эффектов.

Для того чтобы снизить негативный эффект, нужно следовать следующим правилам:

• если применяются алюминиевые проставки, то они обязательно должны быть покрыты антикором;
• у автомобилей с передним приводом не стоит поднимать переднюю часть более чем на 20 мм;
• если амортизатор располагается на расстоянии от пружины, имеет смысл установить проставки и под пружины, и в место соединения амортизатора с кузовом автомобиля. Это необходимо для обеспечения синхронности работы;
• не рекомендуется поднимать заднюю часть автомобиля более чем на 30 мм.

Отметим, что с учётом всех перечисленных недостатков, более разумным решением будет установка пневмобаллонов.

Плюсы и минусы

Даже самый простой по логике способ лифтовки установкой проставок в верхние опоры стоек ничего хорошего автомобилю не обещает, кроме незначительного роста дорожного просвета, и то, только в статике.

В динамическом режиме независимая подвеска не обладает стабильностью дорожного просвета подобно неразрезным мостам внедорожников. Кузов будет раскачиваться, сильно меняя клиренс.

К достоинствам такой подвески можно отнести:

• изменение статического просвета на 2-3 сантиметра, больше очень нежелательно;
• простоту монтажа, доступность любому желающему без специального оборудования;
• незначительные затраты, детали продаются монтажными комплектами по довольно низкой цене;
• при желании изменения можно быстро убрать.

Но надо учитывать и потенциальные проблемы:

• изменяется тщательно рассчитанная и подобранная геометрия подвесок, что небезопасно, управляемость машины изменится, причём обязательно в худшую сторону;
• повысится центр тяжести кузова, что ещё больше добавит негатива в устойчивость машины;
• углы работы элементов подвески, а особенно – приводов, изменятся, что снизит их ресурс;
• станет сложнее отрегулировать углы установки колёс, в некоторых случаях вообще невозможно без внесения дополнительных изменений в подвеску;
• штатные углы, которые устанавливает любое предприятие на стенде, уже не будут оптимальными, придётся либо самостоятельно вносить изменения, либо искать регулировщиков, знакомых с тюнингом подвесок.

Стоит подумать, надо ли применять проставки или будет достаточно просто установить новые пружины взамен просевших, можно выбрать и более жёсткий комплект в рамках штатной комплектации.

Нюансы самостоятельной установки

Перед установкой необходимо рассчитать оптимальную величину клиренса. Этот параметр различен для разных типов автомобилей. Например, у легковых просвет должен составлять от 140 до 200 мм, у паркетников — от 180 до 250 мм, а у внедорожников — от 200 мм до 350 мм.

Если автомобиль находится на гарантии, то в случае поломки на детали, с которыми производились манипуляции, гарантия распространяться не будет. Поэтому в этом случае лучше обратиться в официальный сервисный центр, в котором вы проходите обслуживание. Так выйдет дороже, но зато надёжнее.

Итак, установка проставок для увеличения клиренса — достаточно актуальная доработка для езды по бездорожью. При этом не важно, из какого материала они сделаны, алюминия, полиуретана или резины: каждый вариант подарит новые эмоции от езды по бездорожью и плохим дорогам. Да и в целом в ощущении возвышенности над другими участниками движения есть особый шарм. Но нужно помнить, что увеличивать клиренс слишком сильно нельзя, так как это может сказаться на устойчивости автомобиля и долговечности подвески. Ознакомиться с ассортиментом проставок вы можете здесь.

Каталог

Инструкция по установке передних проставок для увеличения клиренса

Подробный порядок установки проставок содержится в прилагаемой к комплекту инструкции, поскольку он сильно зависит от конкретного автомобиля.

Верхние опоры стоек по своей конструкции могут сильно различаться, как и особенности проставок. Но существуют и общие моменты:

• многие проставки не требуют не только снятия пружины со стойки, но и демонтажа стойки вообще;
• в таком случае отворачиваются гайки шпилек крепления верхней поворотной опоры к стакану кузова при стоящем на колёсах автомобиле;
• после подъёма машины домкратом и установки на подставку, снимается колесо, а на верхнюю часть опоры монтируется проставка;
• шпильки вводятся в штатные отверстия стакана и закрепляются гайками;
• колесо устанавливается на место и машина снимается с домкрата;
• при возникновении затруднений может потребоваться либо освобождение стойки от нижней шаровой опоры, наружного ШРУС, рулевого наконечника, кабеля датчика АБС, тормозного суппорта или предварительное сжатие пружины при помощи комплекта стяжек.

При отворачивании гайки штока амортизатора надо соблюдать осторожность, точно убедившись, что пружина сжата, и нагрузка на гайку отсутствует.

Межвитковые проставки для пружин подвески автомобиля

Эти проставки имеют самые простые конструкции и очень легко устанавливаются. Они могут применяться на пружинах задней и передней подвески. Использование межвитковых проставок позволяет не изменять клиренс автомобиля, увеличив при этом жесткость пружин. В результате пружины могут нести на себе большую нагрузку, не просаживаясь до недопустимых пределов.
Это не самая эффективная конструкция проставок, зато ее можно быстро установить без применения специальных приспособлений. Для монтажа межвитковой проставки достаточно поддомкратить колесо и максимально развести пружину. Смонтировать деталь можно при помощи обычной отвертки. Чтобы проставка легче вставлялась, ее необходимо предварительно смочить в мыльной воде.

Установка проставок на задние стойки под пружины

Ставить задние проставки под пружины – сомнительное занятие. Гораздо проще установить переходники в виде стальной скобы под нижнее крепление стойки (домик).

Но если уж потребуется поджать пружину, то придётся снимать и разбирать всю стойку:

• пока пружина сжата под весом машины, на её витки устанавливаются винтовые стяжки, и шток максимально ослабляется;
• отсоединяется верхнее и нижнее крепление стойки, после чего она вынимается из-под кузова;
• отворачивается гайка штока, снимается верхняя опора с подушкой;
• под подушку устанавливается проставка;
• сборочные операции производятся в обратном порядке;
• чаще всего возникают проблемы с коррозией и закисанием крепежа, поэтому надо запастись проникающей жидкостью и газовой горелкой.

После любого изменения клиренса автомобиля необходимо откорректировать все углы установки подвески. В случае задней, это сделать можно далеко не на всех автомобилях, придётся мириться с некоторым ухудшением управляемости, склонностью к заносам и повышенным расходом резины.

Привычную скорость движения по автомагистралям придётся намного снизить, поскольку машина может внезапно и на непредсказуемой скорости потерять стабильность.

Увеличиваем клиренс автомобиля. Проставки для увеличения клиренса – модернизируем нашу подвеску правильно Как лучше увеличить клиренс авто

Е сли вы думаете, что дорожный просвет автомобиля, он же клиренс, – это расстояние от самой нижней точки на днище машины до опорной поверхности (дорожного покрытия), то вы ошибаетесь… Эту самую нижнюю точку ищут для измерения не на всей площади днища авто, а лишь на его так называемой «центральной части». Понятие кажется расплывчатым, однако существуют несложные формулы для его расчета. Вникать в них смысла нет. Для простоты понимания «центральная часть» среднестатистического седана, используемая для определения клиренса, выглядит примерно так (отмечено красным):

Как мы видим, немало точек нижней части кузова (отмеченные стрелками элементы подвески в зоне колес, брызговики, накладки порогов, наконечники глушителей и некоторые другие) не учитываются при определении клиренса и могут оказаться (и оказываются!) заметно ближе к асфальту, нежели та точка, которая принята за опорную при определении официальной величины дорожного просвета. А если учесть то, что заводские цифры клиренса иномарок чаще всего справедливы лишь для пустого автомобиля, без груза и пассажиров, то не приходится удивляться, когда городской автомобиль чиркает днищем на вполне безобидной грунтовке по дороге на дачу.

В итоге многие автовладельцы, не готовые покупать внедорожник или хотя бы кроссовер, стремятся «приподнять» свой седан, дабы сделать его более универсальным. Установкой шин большего диаметра из списка допустимых производителем размерностей выигрываются честные сантиметр-полтора высоты, однако приобретение новых колес – дело затратное, а некоторые размерности еще и редки. Поэтому значительную популярность получил метод поднятия кузова проставками. Давайте разберемся в его особенностях, плюсах и минусах.

Конструкция проставок

Проставки делятся на передние и задние, различающиеся по конструкции. На полный «лифт», необходимый для увеличения проходимости автомобиля вне асфальта, устанавливают все четыре. Но иногда обходятся парой задних для частичного подъема, обычно требующегося при частых пробоях подвески и задевании днищем за неровности дороги от перевозки тяжелых грузов в багажнике или троих пассажиров на заднем диване.

Передние проставки (речь идёт о подвеске Макферсон) устанавливаются между опорой амортизаторной стойки и кузовом. Представляют они собой кольца из жесткого пластика или алюминия. Задние проставки устанавливаются между кузовом и пружиной заднего моста или балки. Выглядят они как «баранки» из плотной резины или полиуретана с диаметром, соответствующим диаметру пружины.

Что меняет проставка?

Проставка, установленная над опорой передней стойки, поднимает кузов над стойкой, увеличивая тем самым наклон А-образного нижнего рычага. В результате кузов и те его «цепляющиеся» части, которые реально были ниже официальных цифр дорожного просвета (пороги, кромки бамперов, брызговики и т.п.), «восстают» над дорогой на размер проставки (величина «Б» на картинке). При этом важно отметить, что положение точки «А», расположенной на рычаге в районе шаровой опоры, не меняется. Там, где вам на нелифтованной машине попался бы под рычаг пень или булыжник, вы зацепите его и на лифтованной. Увеличить подъем точки «А» можно лишь установкой колес большего диаметра.

Картинка выше относится к передней оси автомобиля. В случае же с задней осью все не так однозначно. Нет, если задняя ось также представляет собой независимую подвеску – тот же Макферсон или многорычажку — то эффект увеличения клиренса будет точно таким же, как и в первом случае. Однако если сзади автомобиль имеет «конструкцию телеги» (торсионную П-образную балку или ведущий неразрезной мост), то эффекта увеличения дорожного просвета даже в центральной части не происходит. Кузов приподнимается над мостом, а зазор между мостом и дорогой остается неизменным.

Однако это не означает, что проставки на «задок» в случае зависимой или полузависимой подвески бесполезны. Кузов все равно поднимается, а значит, уменьшается вероятность касания грунта на кочках задней частью порогов, бампером или глушителем.

Разумеется, как и любое нештатное вмешательство в конструкцию автомобиля, установка проставок – палка о двух концах. Одно она дает, а другое отнимает…

Первое, чего вы наверняка лишитесь – это гарантии на ходовую часть. К тому же надо четко понимать, что изначально просчитанное инженерами поведение подвески изменится. Слегка возрастет проходимость, но одновременно неизбежно ухудшится управляемость авто на высоких скоростях и при маневрах. Впрочем, массовая практика показывает, что если не увлекаться высотой, а ограничиться считающимися максимально разумными для седана или хэтчбека 15-20 миллиметрами, то отрицательное влияние будет не слишком существенным.

В случае с подуставшими просевшими пружинами, на замену которых, к примеру, пока нет средств, проставки небольшой высоты и вовсе не дадут дополнительного подъема, а лишь вернут изначальное положение кузова по отношению к асфальту. Хотя мера это, безусловно, временная: ни «севшие» пружины, ни убитые амортизаторы никакими проставками не исцелить.

Установка проставок

Если все же решено устанавливать проставки, расскажем о технических нюансах этой процедуры, что позволит вам оценить свои возможности и определиться с порядком ее выполнения.

Для монтажа проставок на передок машины с Макферсоном необходимо полное снятие двух передних стоек. Разбирать снятые стойки не требуется.

В штатных верхних опорах удлиняются крепежные шпильки. Для этого придётся выбить родные шпильки, а на их место забить более длинные из комплекта. Другой путь — навернуть на родные шпильки резьбовые удлинители, которыми часто комплектуются проставки. После этого на наращенные крепежи “нахлобучивается” проставка, и стойка вместе с ней устанавливается на место.

Все вышеперечисленное — достаточно простая задача, с которой способен без особого труда справиться рукастый автолюбитель, располагающий чемоданчиком гаечных ключей и домкратом. Впрочем, что было рядовым занятием для отцов и дедов, сегодня способно вызвать ужас у их потомков, и в таком случае процедуру, наверное, лучше поручить неофициальному автосервису… Тем более, что после «лифтования» геометрия подвески меняется, и потребуется обязательная процедура регулировки углов схода и развала.

Установка задних проставок, как ни странно, несколько сложнее, чем передних. Формально она кажется проще: нужно полностью извлечь пружины, предварительно сжатые специальными стяжками, и запихнуть их обратно уже с проставками. Однако это лишь полдела.

Вам ещё придется удлинять амортизаторы, ибо из-за изменившейся геометрии подвески смещается рабочий ход их штоков. В статичном положении они оказываются вытянутыми практически до упора, что при работе на отбой (например, при попадании колеса в яму) вызывает жесткий удар. Поэтому амортизатор необходимо удлинить на толщину проставки (а лучше – плюс еще миллиметров десять). Делается это тремя способами.

Первый – замена «аморта» на более длинный, от другой модели автомобиля, но с аналогичными верхним и нижним креплениями. Узнать о существовании таковых можно на тематическом форуме по вашей машине. Тут как повезёт, ведь удлиненных амортизаторов, подходящих, что называется, «болт-он», может просто не оказаться в природе. В этом случае практикуется второй способ – удлинение штоков амортизаторов с помощью надставок, часто называемых «солдатиками». И третий – удлинение амортизатора снизу путем установки надставок проушины.

Вариант с «солдатиками» привлекателен простотой и некоторой технической эстетичностью. Однако поиски «пары солдат» могут затянуться: товар это не ходовой, а качество продаваемых не всегда на высоте. Безупречный вариант – услуги ответственного токаря и термиста. Первый выточит вам надставки, а второй – закалит.

Ничуть не хуже удлинить амортизаторы не со стороны штока, а со стороны проушины. К родной проушине крепится болтом П-образная надставка, а уже она в свою очередь – к подвижным элементам подвески. Но надставки проушин, как и «солдатики», продаются далеко не на каждом шагу, они не универсальны, так что найти деталь, необходимую для вашей машины, может быть непросто. В этом случае частенько практикуется грубоватый, но вполне рабочий вариант. К проушине амортизатора приваривается через металлический удлинитель из профильной трубы новая проушина, отрезанная от неисправного аналогичного амортизатора. Иногда делаются и регулируемые удлинители: вторая проушина крепится к родной через две приваренные гайки-муфты и резьбовую шпильку, сделанную из прочного болта от головки блока цилиндров.

Не везде дороги идеальны. Часто водитель сталкивается с проблемой проезда по неровной дороге. Иногда это небольшие кочки, а иногда и глубокие ямы. Особенно проблема проходимости авто актуальна зимой. Машина может запросто сесть «на брюхо». Поэтому владельцы часто задаются вопросом о том, как увеличить клиренс автомобиля. Рассмотрим несколько вариантов.

Резина повыше

Первый и самый простой способ увеличения дорожного просвета – это замена покрышек на более «высокие». Под этим понятием подразумеваются шины с увеличенным профилем. Таким образом, диаметр диска остается прежним, но машина получит более высокий клиренс.

Что касается цены, то стоимость таких покрышек не сильно отличается от штатных . Но не нужно бесконечно гнаться за увеличением профиля. К примеру, если с завода на авто установлены шины 195/55 R15, то заменить их можно на 195/65 R15. При таком раскладе машина будет на пару сантиметров выше, да и не потеряет существенно в управляемости.

Еще один плюс от «высоких» покрышек – это их мягкость. За счет увеличенной боковины, при наезде на яму удар поглощается практически полностью. А риск повредить диск или получить грыжу на колесе сведен к минимуму.

Обратите внимание! Подбирая высоту профиля, нужно заранее знать, как эта покрышка будет выглядеть на машине. Важно, чтобы не было диспропорций.

Можно установить и более широкую резину с высоким профилем, если это позволяет ширина диска. Также при покупке нужно знать особенности маркировки. Резина 185/65 будет иметь меньшую высоту, чем 205/60. Последняя цифра – это не высота боковины в миллиметрах. Это высота в процентах от ширины данной покрышки.

Увеличенные диски

Многие молодые автовладельцы не желают менять покрышки на более высокие, так как это портит внешний вид. Если хочется, чтобы машина выглядела красиво и при этом не садилась на «брюхо», можно рассмотреть вариант установки дисков с увеличенным диаметром. В таком случае автомобиль получит лишние 3-4 сантиметра клиренса, а вдобавок улучшится внешний вид и управляемость.

Но стоит отметить и недостатки данной идеи:

• Машина будет жестко вести себя на ямах. Не стоит ожидать плавности хода от таких колес.
• Большие траты на резину. Чем больше диаметр, тем дороже будет покрышка. Это нужно учитывать, поскольку необходимо иметь два комплекта таких шин – на зиму и лето.
• Расход. Если говорить о штампованных дисках, однозначно после замены машина будет больше расходовать топлива. Двигателю потребуется больше энергии, чтобы сдвинуть такой автомобиль с места. Как вариант, можно установить литые диски. Они будут легче, но и дороже. А наряду с низким профилем, есть риск повредить обод.

Проставки между пружинами и кузовом

Пожалуй, это наиболее бюджетный вариант увеличения клиренса. На автомобилях между пружинами и кузовом всегда есть резиновая прокладка. С завода она очень тонкая. Есть возможность приобрести проставки увеличенных размеров. Они так же хорошо будут держаться между кузовом и пружинами, однако при этом возрастает клиренс. Этот способ хорош тем, что не меняет жесткость подвески. Наоборот, ход амортизатора при наезде на яму будет больше. Риск пробить амортизатор существенно снижается.

Установить такую проставку можно как в нижней части пружины (сзади, где витки ложатся на балку), так и в верхней. Для этого нужно иметь только две стяжки пружин и домкрат. Процесс установки довольно простой:

• Машина загоняется на яму.
• С двух сторон устанавливаются стяжки и закручиваются.
• Автомобиль поднимают на домкрате.
• Вынимают пружину из посадочного места.
• Вынимают старую проставку.
• Устанавливают новую.
• Сборку выполняют в обратной последовательности.

Проставки между витками пружин

Их второе название – автобаферы . Суть автобаферов проста. Этот элемент устанавливается между витками пружин (спереди, сзади, либо на две стороны) и не дает им сжиматься в определенном месте. Таким образом, пружина становится более жесткой. Но клиренс увеличивается лишь незначительно.

Этот вариант хорош для тех, у кого в приоритете стоит улучшение характеристики управляемости, а не увеличение клиренса. Подвеска такого автомобиля будет жестче, уменьшаются крены при вхождении в повороты.

Стоимость таких проставок на порядок выше. Поэтому если хочется увеличить клиренс и сохранить мягкость подвески, лучше выбрать проставку, что устанавливается между кузовом и пружиной.

Могут ли данные проставки выпасть? Как показывает практика, даже при максимальном ходе подвески они остаются на месте. Проставки имеют канавки с двух сторон, за счет чего плотно держатся между витками. К тому же, на них давит сама пружина. Чтобы установить автобаферы, нужно обязательно разжать пружину. Без этого установить проставки не получится.

Про автобаферы Power Guard

Это крепкие полиуретановые межвитковые проставки от немецкого производителя. Автобаферы Power Guard имеют следующие свойства:

• Уменьшают крены автомобиля.
• Не меняют жесткость при нагрузке.
• Имеют долгий срок службы (более пяти лет).

Увеличить клиренс автомобиля данными автобаферами можно, но не существенно. Приобретаются данные проставки в основном с целью улучшить манёвренность автомобиля.

Где они устанавливаются? Автобаферы в основном ставят на передние амортизационные стойки. Но есть и модели для задних пружин.

Замена пружин

Еще один вариант увеличения клиренса – это замена пружин на тюнингованные, с большим количеством витков. Но не всегда они могут работать вместе со штатными амортизаторами. Есть риск, что последние будут работать не полностью, из-за короткого штока. Этот момент нужно уточнить при покупке и при необходимости приобрести амортизаторы с увеличенным ходом штока.

В основном, такой вариант увеличения клиренса выбирают владельцы внедорожников, наряду с установкой грязевой резины. На легковых автомобилях такой вариант практикуется редко.

Подводим итоги

Как мы видим, увеличить клиренс автомобиля можно несколькими способами. Какой из них выбрать? Если речь идет об экономии денег и сохранении мягкости подвески, стоит рассмотреть покупку проставок между пружин и кузовом. Для улучшения управляемости выбор однозначен – установка автобаферов. Но все же большинство выбирают старый, проверенный способ – меняют резину на более высокую. Помимо увеличения дорожного просвета, это дает большую плавность хода. Это не только комфорт, но и сохранение деталей подвески. Ведь так все удары будут поглощаться за счет шин, а не сайлентблоков. Вдобавок, сохраняется состояние шаровых, опорных и ступичных подшипников.

Мало кто будет спорить с тем, что в России при выборе нового автомобиля одним из важнейших аспектов (если не самым важным) является величина дорожного просвета. И такое внимание к этому параметру появилось, к сожалению, не от хорошей жизни.

Путешествуя на автомобиле по безграничным просторам нашей Родины, никто уже не удивится, если дорога вдруг превратится в «направление». В глубинке еще остались места, где люди видели асфальт только по телевизору. Даже в современных мегаполисах, где некоторые улицы напоминают скорее полосу препятствий, а зима каждый год наступает неожиданно, вид, вышедшего на работу человека с портфелем в одной руке и лопатой в другой, стал абсолютно привычным. И очень часто, купив новенький автомобиль, новоиспеченные владельцы, обсуждая приобретение с друзьями или знакомыми, слышат в адрес своего авто неодобрительное: «Низкая!».

Попробуем разобраться, действительно ли так важна величина дорожного просвета, на что еще стоит обратить внимание и что делать тем автолюбителям, которых не устраивает высота посадки их автомобиля.

Для начала стоит определиться, что же такое дорожный просвет или клиренс. ГОСТ определяет это понятие как расстояние между опорной поверхностью и самой нижней точкой центральной части автомобиля. Где, в свою очередь, центральная часть — это часть, заключенная между двумя плоскостями, параллельными продольной плоскости симметрии автомобиля и равноотстоящими от внутренней поверхности колес.

Конечно, находясь в автосалоне, высчитывать некую центральную часть автомобиля никто не будет, поэтому, переводя с русского на русский, дорожный просвет – это расстояние от земли до нижней точки автомобиля. Только найти эту самую нижнюю точку не просто. Ведь пространство под днищем автомобиля представляет собой целое нагромождение всевозможных конструкций: свисающие части из моторного отсека, элементы подвесок, выхлопная система, бак, расположенная под днищем «запаска» — все это увеличивает шансы зацепиться при проезде неровностей. Поэтому правильнее всего таких нижних точек найти несколько.

Первым страдающим элементом чаще всего оказывается передний бампер. Именно он «проверяет» высоту городских бордюров и зимних сугробов, шлифует накатанный между колеями снег. И именно расстояние от поверхности до кромки переднего бампера стоит измерить в первую очередь, тем более что сделать это легче всего. Как правило, расстояние от поверхности до края переднего бампера заметно выше, чем заявленный в ТТХ минимальный дорожный просвет и в среднем составляет:

Дорожный просвет автомобилей под передним бампером

Для легковых автомобилей – от 14 до 20 см
Для «паркетников» – от 18 до 25 см
Для внедорожников – от 20 до 35 см

На многих современных легковых автомобилях по всему периметру бампера можно встретить «юбку» из гибкого неокрашенного пластика. Этот защитный элемент является своего рода звуковым сигнализатором при наезде на препятствие. Пугаться неприятного скрежета пластика особо не нужно, так как «юбка» предназначена предупредить владельца о возможности повреждения бампера или лакокрасочного покрытия. Даже если «юбка» придет в полную негодность, заменить ее самостоятельно не составит труда, тем более что стоимость этой детали, как правило, копеечная. Некоторые владельцы сразу же снимают эту часть бампера, увеличивая тем самым расстояние от земли до переднего края автомобиля на 2-3, а то и более сантиметров. Но имейте в виду, при следующем соприкосновении страдать придется уже непосредственно бамперу со всеми вытекающими последствиями.

Рекомендация: лучшим способом избавить себя от переживаний и сохранить переднюю часть автомобиля в первозданном виде является установка отключаемого парктроника. Причем, по возможности, пару датчиков расположить как можно ниже. Лучше лишний раз услышать звук из динамика, чем скрежет бампера.

Продвигаясь вглубь днища, следующей важной точкой, до которой стоит произвести замер расстояния от земли является поддон картера двигателя. Именно он чаще всего будет являться самой нижней точкой подкапотного пространства автомобиля. Элементы передней подвески или рулевого управления в расчет брать не имеет особого смысла, так как суммарная площадь их поверхностей слишком мала. Даже в случае повреждения, стоимость ремонта или замены отдельных деталей подвески не идет ни в какое сравнение с возможными последствиями пробоя поддона картера. В среднем величина клиренса варьируется:

Для легковых автомобилей – от 12 до 17 см
Для «паркетников» – от 17 до 21 см
Для внедорожников – от 20 см и выше

Рекомендация: обязательно устанавливайте защиту двигателя. Пластиковые накладки штатно присутствующие на некоторых автомобилях, в лучшем случае защищают от грязи, выполняя, по сути, роль пыльников. А вот кусок металла или углепластика, «съев» несколько сантиметров дорожного просвета, сможет уберечь большую часть элементов моторного отсека от залетевшего под машину камня или спрятавшегося в сугробе или снежной колее валуна. Карбоновая защита более прочная, но некоторые производители отказываются от ее использования в целях безопасности: при лобовом столкновении, двигатель, встретив прочное «препятствие» снизу, может выдавить в салон. Несмотря на всю очевидность пользы от защиты картера, многие до сих пор пренебрегают установкой этого оборудования.

Успешно преодолев препятствие первой третью автомобиля, расслабляться не стоит. Элементы выхлопной системы, расположенные вдоль всего днища автомобиля, могут стать объектами внимания выступающих частей неровной дороги. Зацепиться можно топливным баком или абсорбером, часто расположенным рядом с ним. Конструкция задней подвески (особенно зависимой) также снижает показатель дорожного просвета в кормовой части транспортного средства. На задне- или полноприводных автомобилях удар может прийтись на карданный вал или корпус заднего дифференциала.

Рекомендация: изучите свой автомобиль снизу, загнав его на эстакаду или подъемник. Знание конструктивных особенностей расположенных под днищем элементов, даст возможность пропускать между колесами препятствия с нужной стороны, без боязни что-то зацепить или оторвать.

При описании того или иного транспортного средства в автомобильной прессе часто встречается термин «геометрическая проходимость». Но не все обращают должное внимание на значения этой характеристики. А зря! Автомобили, обладающие хорошей геометрической проходимостью, порой могут без труда проехать там, где не всегда проедут автомобили с высоким значением дорожного просвета.

В первую очередь это объясняется углами въезда и съезда, значения которых напрямую зависят от длины переднего и заднего свесов, а также формы бамперов. Для автомобилей с длинным «носом» даже заезд на эвакуатор иногда представляет проблему. Причем грешат подобным недостатком не только легковушки, но и большие полноприводные внедорожники наподобие Cadillac Escalade. Свисающие под задним бампером полноразмерное запасное колесо или «банка» мощного глушителя не добавляют внедорожных преимуществ.

Вторым немаловажным значением является угол продольной проходимости, который определяется максимальным градусом, при котором автомобиль может перейти со склона на горизонтальную часть поверхности, ничего не задевая днищем. Напрямую зависит от длины колесной базы. Даже при большом значении клиренса и углах въезда/съезда для длиннобазного автомобиля банальный съезд с бордюра может оказаться непреодолимым препятствием. В тесных мегаполисах, часто встречаются транспортные средства, водители которых, не жалея порогов, паркуются на тротуаре.

Зато автомобили с небольшим расстоянием от центра переднего до центра заднего колес могут поразить своими способностями. Например, городской проныра Пежо 107, казалось бы, вовсе не приспособленный для съезда с асфальта, имея коротенькие свесы, минимальный дорожный просвет 15 см и базу всего 2,34 метра легко преодолевает крутые дорожные косогоры и глубокие ямы просто по контуру, без малейшего намека на то, чтобы чем-то зацепиться.

А вот примером потери части внедорожных характеристик из-за растянутого кузова является ВАЗ-2131. классическая Нива, творившая на бездорожье чудеса, удлинившись на полметра, стала регулярно цепляться «брюхом».

Рекомендация: При выборе автомобиля обращайте внимание на особенности конструкции кузова и его отдельных элементов. Крупный полноприводный «паркетник» или даже внедорожник может зацепиться там, где проедет обычная легковушка.

В итоге можно сказать, что рассматривать величину дорожного просвета нужно исключительно в комплексе с остальными характеристиками проходимости. При выборе автомобиля нужно четко представлять, где и как часто он будет использоваться. В конце концов, львиную долю российского автопарка занимают далеко не Нивы, УАЗы, Хаммеры и Ленд Роверы. А аккуратное вождение, хорошее «чувство габаритов» и знание конструктивных особенностей своего автомобиля составят хорошую компенсацию недостающим сантиметрам клиренса.

Но, если все-таки желание увеличить клиренс своего автомобиля не оставляет в покое, сделать можно следующее:

1. Увеличить размерность колес. Самый простой и недорогой способ сделать автомобиль выше, имеющий, однако, свои нюансы. Если выбирается новый автомобиль, в списке опций которого присутствуют колеса большего радиуса, то на прибавку в клиренсе рассчитывать не придется. Увеличивая радиус дисков, производитель снижает профиль резины: колеса размерностью 195/65R15, 205/55R16, 225/45R17, 225/40R18 имеют практически одинаковый внешний радиус. Увеличивать нужно именно профиль резины, но также прибавку в дорожном просвете даст замена колес с 195/65R15 на 205/65R16, то есть с тем же профилем, но большим радиусом. Но и в этом случае не все так просто. Дело в том, что увеличившийся внешний радиус колес, в лучшем случае повлияет на точность показаний спидометра, в худшем – выведет из строя датчик скорости, неисправность которого повлияет на работоспособность систем ABS и ESP (если они есть в автомобиле). Так что нужно крепко подумать перед тем, как отправиться в шинный магазин.
2. Более радикальным способом является замена амортизаторов и пружин на более «высокие». Сейчас предложение тюнинговых центров, особенно в крупных городах, позволяет без проблем подобрать элементы подвески практически для любого автомобиля. Но, замена любых штатных узлов автомобиля – мгновенная потеря заводской гарантии (если она еще не закончилась). Возросший дорожный просвет увеличит и центр тяжести автомобиля, вследствие чего, автомобиль заметно потеряет в устойчивости, особенно при прохождении виражей.
3. Как видно из первых двух пунктов, увеличение клиренса оборачивается заметными недостатками. И, если посадка автомобиля категорически не устраивает, то самым лучшим способом сделать автомобиль выше является… покупка более «высокого» автомобиля. А тут все зависит только от требований и возможностей.

Удачи на дорогах и направлениях!

Какие есть варианты увеличения клиренса на 2-4 см?

Многие автолюбители хотели бы узнать как увеличить клиренс автомобиля своими руками в условиях обычного гаража. Расскажем, покажем и проконсультируем.

Несколько способов увеличения дорожного просвета

• замена пружин автомобиля на более жесткие;
• установка покрышек с более высоким профилем;
• установка межвитковых проставок на пружины;
• установка проставок на стойки автомобиля;
• установка проставок между пружиной и ее опорной чашкой.

Увеличивать клиренс автомобиля первым способом мы вам не рекомендуем , так как, во-первых, ни о каком комфорте при езде на жестких пружинах не может быть и речи. Во-вторых, на кузов и подвеску будут воздействовать ударные нагрузки большей силы чем со штатными пружинами. Установка межвитковых проставок на пружины автомобиля приводит к тому что пружины станут длиннее и жестче поэтому результат будет аналогичен установки на автомобиль более жестких пружин отличающейся лишь ценой поскольку межвитковые проставки все же значительно дешевле пружин.

Второй же способ увеличить клиренс не всегда возможно реализовать, так как нередко колесные ниши автомобиля оказываются малы для более высокой резины. Так как увеличить дорожный просвет?

Установку проставок на стойки вполне можно выполнить своими руками в условиях обычного гаража. Эта процедура наиболее хороша для того, чтобы поднять автомобиль.

Необходимые инструменты и материалы

• набор головок и накидных ключей;
• съемник рулевых наконечников;
• молоток;
• вд-40, литол;
• подставки под автомобиль, или обрезки толстого деревянного бруса.

Итак, вы решили немного поднять машину и сделать это своими руками.

Сначала нужно определиться: вам необходимо поднять только перед или вместе с кормой. Если передок машины поднимают для более уверенного преодоления небольших препятствий, то заднюю часть лифтуют обычно у авто, которым приходится часто перевозить тяжелые для них грузы. После решения этого вопроса вам предстоит поход в магазин автозапчастей. Проставки для передка подвески типа «макферсон» выглядят как алюминиевые или текстолитовые шайбы, повторяющие форму верхней опоры стойки, с отверстиями под шпильки крепления.

Убедитесь, что в комплекте с передними проставками есть шпильки, так как длины штатных шпилек крепления верха не хватит чтобы надеть на них проставку.

Для их установки поднимите одну сторону передка домкратом и подставьте под нее подставку или обрезок бруса, снимете колесо, а затем стойку. Поменяйте шпильки на верхней опоре, наденьте на них проставку и поставьте стойку на место. Шпильки чаще всего запрессованы в отверстия на верхней опоре. От проворачивания они удерживаются шлицами, накатанными на них, поэтому их замена заключается в выбивании старых и забивании новых. Вид и форма проставки под заднюю стойку зависит от конструкции задней подвески.

Если у задней стойки вашего авто есть верхняя опора, то в комплекте проставки под нее должно быть все то же, что и для передней.

И установка ее аналогична передней. Если же задняя стойка не снимается в сборе, а низ ее крепится за втулку сайлентблока в проушину задней балки, то нужно брать проставки называемые «домики» ― это отрезок трубы прямоугольного сечения с шестью отверстиями диаметром равным толщине болтов крепления низа стойки. В комплекте каждой проставки должны быть: распорная втулка и болт с гайкой для крепления проставки в проушину. Одна пара отверстий у такой проставки ― для крепления ее в проушину, а две других для крепления сайлентблока стойки позволяют выбрать размер увеличения подъема. Закрепляя проставку в проушину задней балки, не забудьте распорную втулку, она ставится в проставку и обеспечивает ее жесткость через нее проходит болт крепления проставки. Такие проставки подходят, для подвески в которой используются стойки ― амортизаторы в сборе с пружинами, если же конструкция подвески иная, то есть пружины не собираются в один узел с амортизаторами, то нужно использовать утолщенные резиновые проставки между пружиной и ее опорной чашкой, не забывая также о смещение точки крепления амортизатора к рычагу либо устанавливая амортизатор с большим рабочим ходом, но правильно подобрать его по параметрам гашения колебаний достаточно трудно поэтому лучше сместить крепление штатного.

Увеличивать дорожный просвет в гаражных условиях можно исходя из тех условий, в которых планируете использовать автомобиль. Для большинства моделей уже есть множество заготовок и готовых решений. Чтобы увеличить клиренс машины при помощи установки проставок под пружины не забудьте запастись стяжками, иначе ваш план будет невыполним. Увеличивая клиренс авто, не забывайте попутно диагностировать подвеску. Или хотя бы осмотрите пыльники шаровых опор и шрусов.

• Для срывания и затяжки резьбовых соединений, чтобы не повредить грани гаек и болтов, применяйте торцевые или накидные ключи.
• Если резьба болта заржавела и гайка не отворачивается, а вд-40 кончилась, намочите ржавчину тормозной жидкостью ― она хорошо размягчает ржавчину и процесс пойдет легче.
• Перед установкой не забудьте почистить ржавые болты железной щеткой и смазать тонким слоем литола или дрогой консистентной смазки.
• Перед тем как протягивать сайлентблоки подвески после сборки, поставьте автомобиль на колеса и несколько раз покачайте его сверху вниз чтобы сайлентблоки заняли свое среднее положение именно в таком положении их следует затягивать.

Хотя установка проставок на стойки и является оптимальным способом чтобы поднять машину все же не следует надеяться, что это вмешательство в конструкцию подвески обойдется совсем уж без отрицательных последствий.

Для того чтобы отрицательные последствия были не слишком большими, не ставьте на передние стойки проставки больше 2,2 см, а на задние более 3 см.

Результат установки проставок

Величина эта никак не вычислялась, она выявилась опытным путем. А опыт подсказывает что установка проставок на передок чуть большую двух сантиметров чаще всего бывает достаточно для уверенного преодоления небольших дорожных препятствий на городских улицах и загородных тропинках. Тот же опыт говорит, что как бы мы ни увеличивали клиренс обычного седана, мы не сделаем из него джип.

Еще несколько аргументов не позволяющих чрезмерно увеличивать клиренс:

• изменение углов работы подвески;
• изменение углов установки колес;
• ухудшение аэродинамических качеств автомобиля;
• смещение центра тяжести вверх.

Увеличив клиренс своего авто и тем самым повысив его проходимость, не забывайте о том что платой за это является ухудшение его устойчивости на дороге особенно на больших скоростях.

Если все у вас получилось как нельзя лучше и вам удалось поднять машину своими руками, то вам все же не обойтись без визита в автосервис. Там вам необходимо отрегулировать фары и геометрию, так как эти операции лучше доверить профессионалам. Да их и нечем делать в гаражных условиях.

Теперь когда клиренс вашего железного друга увеличен можно протестировать результат, но не переоценивайте его выбирайте полигон для тест-драйва осмотрительно, а то как бы не пришлось бежать за трактором.

Как сделать скамейку для патио своими руками

По

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также более 12 лет дает советы по благоустройству дома.

Узнайте больше о The Spruce’s Редакционный процесс

Опубликовано 25.07.22

Рассмотрено

Джонатан Брюэр

Рассмотрено Джонатан Брюэр

Джонатан Брюэр — эксперт по благоустройству дома с более чем двадцатилетним профессиональным опытом работы в качестве лицензированного генерального подрядчика, специализирующегося на кухне и ванной. Он был показан в сериалах HGTV «Super Scapes», «Curb Appeal the Block», «Elbow Room», «Незваных гостях» DIY Network, «Этот старый дом» и в шоу OWN Network, получившем премию «Эмми», «Home Made Simple». Джонатан также является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Зигмундс Дизгалвис / Getty Images

Обзор проекта

Скамья для патио идеально подходит для вечеринок, барбекю или просто для наслаждения на свежем воздухе. Скамья для патио из дерева и бетона долговечна и долговечна — ее не нужно заносить внутрь в ненастную погоду или в межсезонье. Параллельные линии в сочетании с гладкими бетонными ножками придают этой скамейке для патио элегантный современный вид.

Прежде чем начать

Эта скамья для патио своими руками имеет глубину 17-1/4 дюйма, длину 6 футов и высоту 19-1/2 дюйма. Доски сиденья расположены на расстоянии 3/4 дюйма друг от друга блоками из обработанной под давлением древесины размером один на шесть.

Для сидений используйте необработанную пихту Дугласа или аналогичную ель размером два на восемь. Чтобы показать красивую текстуру древесины, обработайте доски полиуретановым герметиком для дерева на масляной основе.

Совет

Хотя для этого проекта требуется скамья длиной 6 футов, при желании вы можете сделать скамью длиной 8 футов. Доски сиденья и основание достаточно прочны, чтобы выдержать любую длину. Или, если вы хотите, чтобы проект был еще более доступным, чем он есть, сделайте скамейку длиной 4 фута. Тогда вам нужно всего лишь купить четыре «два на восемь» вместо восьми.

Вопросы безопасности

Соблюдайте надлежащие меры предосторожности при резке досок торцовочной или циркулярной пилой.

Оборудование/инструменты

• Электрическая торцовочная пила или циркулярная пила
• Сверлить
• Набор сверл
• Набор лопат
• Сверлильный станок или портативная направляющая для сверления (опционально)
• Кисть
• Малярный валик
• Лоток для краски и вкладыши
• Чип-щетка
• Латексные перчатки или альтернатива без латекса
• Площадь скорости
• Защитные очки
• Ватные тампоны
• Карандаш (не столярный)
• Набор ключей

Материалы

• 8 два на восемь
• 1 один на шесть, обработанный давлением
• 4 Оцинкованные резьбовые стержни 1/2 дюйма, длина 18 дюймов.
• 4 1/2-дюймовые оцинкованные шестигранные гайки
• 8 1/2-дюймовые оцинкованные плоские шайбы
• 8 1/2-дюймовые оцинкованные стопорные шайбы
• 8 1/2-дюймовые колпачковые гайки
• 4 бетонные блоки, 16 дюймов на 8 дюймов на 6 дюймов
• Полиуретановый герметик для дерева для наружных работ
• малярный скотч

1. Резка дерева

   С помощью электрической торцовочной или циркулярной пилы распилите дерево:

   • Доски сиденья : Обрежьте все доски размером два на восемь до 6 футов в длину.
   • Распорки сидений : Разрежьте обработанный давлением один на шесть кусков на 15 частей, каждая часть длиной 2 дюйма. Вам понадобится 14 распорок для скамейки во внутреннем дворике; дополнительная прокладка является шаблоном.

2. Создать шаблон прокладки

   Используйте дополнительную прокладку, чтобы создать шаблон отверстия для остальных прокладок. С помощью угольника Speed ​​Square измерьте и отметьте линию вдоль центра разделительной доски (1 дюйм с обеих сторон). Затем на одном конце прокладки отмерьте 1 дюйм вниз и проведите линию через доску, чтобы получился крест. Повторите на другом конце разделительной доски. В каждой из двух точек пересечения просверлите отверстие диаметром 1/2 дюйма.

3. Просверлить отверстия в остальных проставках

   Положите шаблон прокладки поверх другой прокладки. Точно держите доски вместе, край к краю. Просверлите отверстия в распорке шаблона, чтобы создать отверстия в нижней доске. Повторите на оставшихся разделительных досках.

   Наконечник

   Если у вас есть сверлильный станок или направитель для сверла, вы можете сверлить распорки и доски для сидения оптом: по три-пять за раз. При сверлении вручную лучше сверлить доски по одной. Это займет немного больше времени, но вы получите лучшие результаты.

4. Обработайте распорки консервантом

   Надев латексные перчатки и защитные очки, налейте небольшое количество медного консерванта для древесины в стеклянную емкость. С помощью кисточки для стружки покрасьте срезанные концы прокладок консервантом. Хорошей практикой будет также замазать отверстия внутри. Используйте ватный тампон.

5. Создать шаблон для досок сиденья

   На одном из двух на восемь отметьте 12 дюймов внутрь от каждого конца. С помощью квадрата скорости проведите светлую линию через каждую отметку. Поместите разделительную доску на одну из этих линий. Отцентрируйте распорку на линии. Добавьте 1 дюйм пространства сверху и снизу. Просверлите отверстие диаметром 1/2 дюйма через отверстия в прокладочной доске, продолжая через отверстия один на восемь. Повторите с другой стороны.

   Подсказка

   Чтобы убедиться, что эта фигура один на восемь всегда используется в качестве шаблона, слегка отметьте букву «Т» или приклейте полоску малярного скотча на доску.

6. Отметить отверстия с зенковкой на торцевых досках

   Возьмите два листа размером два на восемь и поместите их на рабочую поверхность. Это будут две торцевые доски, обращенные наружу спереди и сзади скамейки патио. В них нужны отверстия с потайной головкой, чтобы головки креплений были утоплены или заподлицо с досками.

   Положите шаблонную доску сиденья поверх одного из брусков размером два на восемь. С помощью карандаша отметьте сквозные отверстия в шаблоне до доски внизу. Повторите на другой доске.

7. Просверлите отверстия с зенковкой на торцевых досках

   Выберите 1-дюймовую лопату. Оберните полоску малярной ленты на конец лопаты на расстоянии 1/2 дюйма от конца. Это будет руководство по сверлению, чтобы сказать вам, как глубоко просверливать отверстия.

   Просверлите отверстия в каждом из четырех отверстий размером два на восемь. Обязательно остановитесь в конце ленты. Удалите древесную стружку с помощью магазинного пылесоса. Повторите на второй доске.

   Наконечник

   Более специализированный инструмент, называемый сверлом Форстнера, также позволяет аккуратно зенковать отверстия.

8. Сверление отверстий в торцевых досках

   Поместите 1/2-дюймовое сверло на дрель. На одной из торцевых досок просверлите четыре отверстия. Лопата оставит небольшие отверстия, указывающие, где сверлить. Повторите на второй доске. Отложите пока эти доски.

9. Просверлите отверстия во внутренних досках сиденья

   Осталось еще шесть два на восемь. Это внутренние доски сиденья. Просверлите отверстия диаметром 1/2 дюйма в каждой доске, по четыре отверстия в одной доске. Используйте шаблонную доску, которую вы создали ранее, и просверлите отверстия прямо в шаблоне. Заполните все шесть досок.

   Наконечник

   Некоторые сверла имеют небольшой пузырьковый уровень, который поможет вам сверлить по отвесу или близко к нему (вертикально). Как и в случае с распорками ранее, лучше всего сверлить доски по отдельности, если у вас есть ручная дрель. Укладка и сверление навалом могут создать проблемы с ручной дрелью. Если у вас есть сверлильный станок или направляющая для сверления, вы не только можете это сделать, но и должны попытаться просверлить все доски в одной стопке.

10. Отделка под дерево

    По возможности нанесите на доски полиуретановый герметик для наружных работ. На концах и краях переключитесь на кисть. Старайтесь избегать попадания герметика в просверленные отверстия. Полиуретан на водной основе имеет довольно короткое время повторного покрытия: около одного часа. При использовании герметика на масляной основе подождите полных 24 часа, пока герметик полностью не затвердеет, прежде чем наносить второй слой.

11. Сборка соединительных стержней

    1. Начните с одного оцинкованного резьбового стержня.
    2. Затяните накидную гайку с одного конца.
    3. Наденьте шайбу на свободный конец и прижмите ее к накидной гайке.
    4. Повторите эти действия, чтобы сделать еще три соединительных стержня.

12. Сборка сиденья для патио

    Вставьте четыре соединительных стержня в четыре отверстия одной из торцевых досок. Убедитесь, что стержни входят в доски со стороны с потайными отверстиями.

    Переверните плату так, чтобы соединительные стержни были направлены вверх. Добавьте две прокладки к соединительным стержням. Затем добавьте одну из внутренних досок сиденья. Повторите этот процесс, вставив прокладки между досками сидений.


13. Добавить крайнюю доску сиденья

    Сохраните другую крайнюю доску сиденья (ту, что с потайными отверстиями) для конца. Поместите его потайными отверстиями наружу. На конец каждого соединительного стержня добавьте шайбу, контргайку и 1/2-дюймовую оцинкованную шестигранную гайку в указанном порядке. Затяните гайки, чтобы соединить доски сиденья вместе.

14. Сиденье с креплением на ножках

    Сложите один из бетонных блоков поверх другого блока. Отверстия в блоках должны быть обращены вверх. Создайте еще одну стопку из двух блоков. Расположите стопки на расстоянии 5 футов друг от друга. Поместите сиденье поверх сложенных блоков.

    Наконечник

    Для дополнительной безопасности залейте стопки блоков бетоном. Смешайте немного готовой бетонной смеси в тачке и протолкните бетон в отверстия блоков. Доведите бетон почти до верха. Пока бетон еще влажный, убедитесь, что два блока в каждой стопке идеально выровнены друг с другом. Бетон увеличивает вес блоков и помогает удерживать их вместе.

Когда звонить специалисту

Несмотря на то, что эта скамейка для патио представляет собой проект «сделай сам», сверление отверстий строго по вертикали помогает вставлять соединительные стержни через доски. Возможно, стоит обратиться к профессионалу, который просверлит эти отверстия с помощью настольного сверлильного станка.

Создайте уникальное место для выращивания с помощью этих бесплатных чертежей скамеек для горшков

Как использовать проставки на креплении телевизора

• 8 февраля 2022 г.

Поделиться на facebook

Поделиться на Twitter

Поделиться на linkedin

Содержание

Приобретая настенное крепление, вы найдете в упаковке массу оборудования. Если вы решите установить телевизор на гипсокартон, то вы будете использовать только часть имеющегося оборудования.

В случае каменной стены вам может понадобиться дополнительное оборудование, которое вы можете найти в местном хозяйственном магазине. В любом случае, вы не будете использовать все оборудование в комплекте.

В этом посте мы расскажем вам, для чего используется одно из аппаратных средств, проставки, и как они работают.
