Установка электропривода багажника — цена под ключ!

с кнопки в салоне автомобиля или на крышке багажника

Электрический

Невысокая стоимость установки, удобства монтажа и обслуживания.

Стандартная проводка

Подключаем к стандартным разъёмам вашего автомобиля.

Управление с кнопки

Управление нажатием кнопки. Одна у водителя в салоне, другая на крыше багажника.

Принцип работы привода крышки багажника

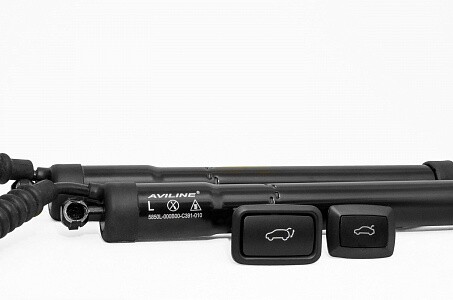

Мы устанавливаем компактную систему с передовой конструкцией и высоким крутящим моментом. Это позволяет легко и почти незаметно интегрировать её в автомобиль. Благодаря конфигурации зубчатого привода уровень шума будет для вас незаметным. Систематическое использование высококачественных пластмасс и новейших магнитных материалов делает привод багажника незаменимым устройством.

Надежный и мощный

Мощный привод нашей системы способен открывать и закрывать большие и тяжелые двери багажного отделения. В зависимости от веса, дверей мы предлагаем надлежащую конструкцию.

Система состоит из, прочного пластикового корпуса и мощного двигателя.

Удобное управление электропривода багажника

Управление кнопкой на штатном брелоке.

Кнопка в салоне автомобиля рядом с водителем.

Установка кнопки в багажном отделении автомобиля.

Это значит, что Nissan не всегда подходит для Infinity или Toyota не подходит для Lexus

Nissan Qashqai

Цена с установкой

39.990 руб

Hyundai Creta

Цена с установкой

39.990 руб

Mazda CX-5

Цена с установкой

39.990 руб

Infinity Q30

Цена с установкой

39.990 руб

BMW 3 series

Цена с установкой

44.000 руб

Land Rover

Цена с установкой

39.990 руб

Renault Kaptur

Цена с установкой

39.990 руб

Toyota Camry

Цена с установкой

39.990 руб

Geely ATLAS

Цена с установкой

39. 990 руб

Renault Arkana

Цена с установкой

39.990 руб

Lada Vesta

Цена с установкой

34.990 руб

Kia Sportage

Цена с установкой

39.990 руб

Nissan X-Trail

Цена с установкой

39.990 руб

Haval F7X 2019+

Цена с установкой

39.990 руб

Toyota Camry 2018+

Цена с установкой

39.990 руб

Hyundai Santa Fe

Цена с установкой

39.990 руб

Lexus ES 2015+

Цена с установкой

39.990 руб

Toyota Land Cruiser 2015+

Цена с установкой

39.990 руб

Hyundai Starex 2019+

Цена с установкой

39.990 руб

Lexus NX 2014+

Цена с установкой

39.990 руб

Hyundai Tucson 2018+

Цена с установкой

39.990 руб

Mercedes E-Класс W213

Цена с установкой

39. 990 руб

Имя

Телефон *Пожалуйста, заполните необходимое поле.

Сообщение

Также устанавливаем бесконтактное управление дверью багажника

С помощью нашего устройства дверь багажника открывается автоматически. Чтобы открыть багажник, махните ногой под бампером в направлении передней части автомобиля.

Возможность подключения к штатным системам:

  • BMW X5 F15 2013 – н.в.
  • BMW X6 F16 2014 – н.в.
  • Hyundai Santa Fe III рестайлинг 2015 – н.в.
  • Hyundai Tucson III 2016 – н.в.
  • Infiniti QX60 I рестайлинг 2016 – н.в.
  • Mitsubishi Outlander III рестайлинг 2015 – н.в.
  • Subaru Outback
  • Skoda Kodiaq
  • Volkswagen Tiguan II 2016 – н.в.
  • Volkswagen Touareg II рестайлинг 2014 – н.в.

цена установки 9.999 руб

Электропривод багажника



Крышки багажника прошли долгий путь. Высокий уровень комфорта при открывании и закрывании крышки багажника или задней двери все больше повышается за счет автоматического привода.

Для каждого автомобиля мы предлагаем отдельные компоненты. Мы не только предлагаем оптимальную систему открытия задней крышки багажника, но предлагаем оптимальную технологию. Гармоничное взаимодействие рычагов, выравнивания веса крышки, а также должным образом согласованных электрических и электронных компонентов является основой для следующих функций:

  • Автоматическое открытие / закрытие / остановка
  • Программируемое промежуточное положение

Электропривод крышки багажника, обеспечивают высокий уровень комфорта и безопасности при открытии и закрытии.

С нашими системами багажник открывается за пару секунд. Повторное нажатие на пульт дистанционного управления закроет его. Все остальное произойдет автоматически, безопасно и надежно. Крышка багажника может быть остановлена ​​в любом промежуточном положении.

С более быстрым темпом жизни и очень напряженным состоянием, когда мы так мало уделяем времени отдыху и замыкаемся на несуществующих проблемах, появляются функции, которые облегчают нам нашу жизнь. Интеллектуальная система открывания задней двери станет вашим лучшим вложением.

Как востребованная система на рынке автозапчастей, интеллектуальная электрическая задняя дверь была признана самой востребованной технологией за сверхвысокую практичность с момента её запуска. Система может быть установленная в любой автомобиль. Установка система закрытия багажника выделяется среди всех доступных технологий и сделает вашу поездку не только комфортной, но и хорошим выбором.

Как правильно ухаживать за электроприводами крышки багажника?



Приводы багажника — это основные элементы в системе закрытия задней двери. Неисправные приводы очень легко распознать, их чрезмерный износ проявляется, прежде всего, в неправильной работе электрического демпфера — слишком быстром закрытии, неестественном падении двери багажника. Бывают ситуации, что при чрезмерно изношенных исполнительных механизмах просто не работает. Пользователи с установленным электроприводом багажника задаются вопросом, можно ли как-то позаботиться о крышке багажника и продлить срок эксплуатации электроприводов — ответ очевиден — можно.

Начните правильно закрывать багажную дверь

Неправильная работа электропривода крышки багажника приводит к преждевременному ослаблению «телескопов» задней двери. Правильное обращение с электроприводом задней двери заключается в соблюдении нескольких основных правил:

  • не пытайтесь силой закрыть крышку багажника
  • не пытайтесь вручную закрыть или открыть привод
  • не нажимайте на привод
  • многократное нажатие на электропривод крышки багажника (более 5 раз) может привести к перегрузке механизма и повреждению привода или исполнительных механизмов.
  • нельзя многократно нажимать на переключатель (кнопки) во время работы приводов крышки и пытаться остановить ее на месте – не следует этого делать – это приведёт к ускоренному износу цилиндров
  • дополнительная нагрузка на дверь багажника может повредить привод

Зимой, когда мы имеем низкую температуру и высокую влажность, нельзя чрезмерно использовать электрическую систему запирания двери багажного отделения.

В этом случае компоненты системы подвергаются неблагоприятным условиям (замерзание воды и пара), что может привести к неисправности и повреждению системы.

Электрическая дверь багажного отделения для вашего автомобиля?



Термин «электрическая задняя дверь» обычно обозначает функцию, которая позволяет открывать или разблокировать заднюю дверь автомобиля с помощью электронных средств. Дверь багажника открывается нажатием кнопки, и водитель избавляется от механического отпирания ключом автомобиля. Электрическая задняя дверь теперь доступна на многих автомобилях, даже частично в стандартной комплектации, особенно, но как правило, ей комплектуются более дорогие модели. Опционально электропривод багажника доступен для VW Touran, Opel Insignia или Skoda Karoq и еще на 15 моделей автомобиля. Однако, если он отсутствует, вы можете найти подходящий вариант у нас на сайте, и мы с помощью своих специалистов установим вам его.

Как работает электропривод багажника в автомобиле?



Самая известная особенность задней двери с электроприводом — это её интеграция с центральным замком. Когда автомобиль припаркован, двери и дверь багажного отделения запираются нажатием кнопки на брелоке. Эта функция используется для защиты от кражи. Механическое отключение сохраняется, и больше нет необходимости проверять после выхода из автомобиля.

Чаще всего внутри автомобиля также есть кнопка включения, с помощью которой можно открыть дверь багажника. Вы можете удобно сесть в машину и открыть багажник ровно тогда, когда вам это нужно.

Еще более практичным является автоматически активируемая крышка багажника с активным датчиком с помощью которого к днищу автомобиля прикрепляется сенсор, который вы можете активировать просто проведя ногой под днищем автомобиля. Благодаря этой функции вы можете выполнять погрузочные операции самостоятельно, не ставя груз на землю, и вам не нужно оставлять багажник открытым.

Какие варианты установки существуют?



Но что нужно сделать на своем автомобиле, чтобы дверь багажника открывалась автоматически, если опция не является стандартной в ваше авто? Возможны разные варианты, но не все варианты возможны для каждой модели автомобиля. Заранее спросите, действительно ли выбранный продукт подходит вашему автомобилю, прежде чем покупать.

Одним из вариантов реализации является установка небольшого двигателя в верхней части двери багажного отделения, который вращает его на шарнире. Если у вашего автомобиля очень тяжелая задняя дверь, возможно, вам придется установить два двигателя или, что еще лучше, использовать другую систему. Обычно устанавливается шпиндельный привод, который работает очень тихо. Толкатель с пневматикой или гидравликой может с помощью рычага толкать дверь багажника снизу. Устанавливается сбоку в багажнике. Другой вариант — пружины растяжения или газовые пружины, которые устанавливаются сбоку с обеих сторон двери багажника.

Электропривод двери багажника — устройство, принцип работы и установка

Принцип работы и устройство электропривода двери багажника. Рассмотрим разновидности, возможно ли установить самостоятельно, цена набора для самостоятельной установки и видео.

Содержание статьи:

  • Что такое электропривод багажника
  • Устройство механизма
  • Принцип работы системы
  • Плюсы и минусы
  • Видео

Современные технологии в автомобильном мире развиваются огромными темпами. Датчики, камеры, системы безопасности с интеллектом и всевозможные ассистенты водителя. Этими вещами уже тяжело удивить покупателя, так как многие системы становятся стандартными для автомобилей. Одним из таких примеров можно считать электропривод крышки багажника. Название одно, а вот принципов реализации много, от элементарного нажатия на кнопку в салоне автомобиля, до бесконтактного или дистанционного открытия через специальное приложение.

Как правило, система электропривода крышки багажника устанавливается на топовые комплектации автомобилей или же опционально. Все же, помимо заводской установки, данный механизм можно установить самостоятельно даже на автомобили, где их никогда не было и не будет. Основой задачей данного механизма считается повышение комфорта, открывая дверь багажника и придерживаясь запрограммированных правил блоке управления.

Что такое электропривод крышки багажника

Электропривод крышки багажника — комплекс механизмов, которые могут открыть или закрыть крышку багажника без физического участия человека. В зависимости от устройства, производителя и пожеланий покупателя, электропривод может быть простым или же более сложным.

К простым вариантам относят комплекты, где активация происходит с кнопки в салоне или на крышке багажника. Более сложные системы электропривода крышки багажника управляются дистанционно через мобильное приложение или же бесконтактно с помощью датчиков. Соответственно, в зависимости от типа электропривода, строение будет немного отличаться, хотя общий вид и предназначение большой разница не покажут.

Основой задачей электропривода крышки багажника можно считать повышение комфорта для водителя и пассажиров. Водителю не нужно каждый раз выходить с салона, чтоб открыть или закрыть багажник, как это было раньше. Для пассажиров удобство в отсутствии необходимости физически открыть крышку багажника, а значит запачкаться или ложить покупки на дорожное покрытие. Для автомобиля это безопасность, ведь можно установить угол открывания крышки, тем самым обезопасив от удара в гараже или предотвратить защемление багажа в момент закрытия.

Устройство электропривода крышки багажника

Как уже говорили, в зависимости от вида электропривода, механизма так же будет отличаться. Для примера, рассмотрим самый простой и самый сложный комплект, а так же их основные отличия. Ведь именно из-за отличий и комплектации будет отличаться цена механизма.

Самым простым считается электропривод крышки багажника, который открывается и закрывается только с кнопки в салоне автомобиля. В комплект такой системы входит блок управления, кнопка, доводчики крышки багажника и непосредственно два подвижных штока. Если говорить о топовый вариантах электропривода, то помимо базового набора (самого простого механизма), производитель добавил датчики под задним бампером. Возможность открытия с кнопки пульта управления, а так же доработал программное обеспечение блока управления для доступа со смартфона.

Если с кнопкой и блоком управления понятно, то, как устроен сам механизм электропривода крышки багажника, который, по сути, выполняет физические действия. Внешне подвижной шток или как его иногда маркируют производители – телескопическая штанга, на первый взгляд особо нечем не отличается от газового, который может так же устанавливаться заводом, если конечно не сравнивать толщину самого штока. Внутри намного больше отличий.

Для симметричности и надежности принято устанавливать на дверь багажника две телескопические штанги. С одной стороны красиво, но главное надежно, так как петли двери не перекосятся и не порвутся от неравномерной нагрузки. Сам шток (телескопическая штанга) состоит из:

  1. Редуктор двухступенчатый;
  2. Тормоз на основе пружины;
  3. Гайка подвижного винта;
  4. Пружина;
  5. Электродвигатель привода;
  6. Винт ходовой;
  7. Внешний корпус телескопической штанги;
  8. Датчик Холла.

Именно этот механизм телескопической штанги считается основным или центральным во всей схеме. По размерам детали могут отличаться в зависимости от бренда, марки и модели автомобиля, но, основной принцип срабатывания неизменный, и в большей части одинаковый для всех автомобилей.

Принцип работы электропривода двери багажника

Разобравшись с устройством системы, с чего состоит электропривод двери багажника и как все выглядит, рассмотрим принцип работы. Как и устройство системы, принцип срабатывания электропривода двери багажника отличается. Все зависит от модификации, будь-то базовый вариант или же максимальный с кучей датчиков.

Самый простой вариант, где открытие и закрытие происходит с помощью кнопки, весьма прост, в плане принципа работы. В салоне возле водителя расположена кнопка активации механизма. Нажав кнопку, сигнал подается на блок управления и тот в свою очередь отправляет команду на срабатывания электродвигателя в телескопической штанге.

Как правило, никаких датчиков или ограничителей в таком комплекте электропривода крышки багажника попросту нет. Если набор штатный с завода, на крышке багажника устанавливается дубликат кнопки из салона, тем самым упрощая закрытие багажника. В ином случае закрыть можно снова нажав на кнопку в салоне автомобиля.

Другое дело, если механизм средней сложности с бесконтактным открытием. Таким набором могут удивить современные кроссоверы в топовых комплектациях. Чтоб открыть багажник, достаточно подойти к автомобилю сзади и поводить (покачать) ногой со стороны в сторону под задним бампером. Именно там чаще всего устанавливают датчики для активации механизма.

В таком случае, открыть багажник можно с кнопки в салоне, бесконтактным методом (за счет датчиков под задним бампером) или с помощью кнопки на брелке с ключами. Любой из перечисленных способов передает сигнал на блок управления. Основным отличием будет наличие разных датчиков и доводчиков. Владелец автомобиля может запрограммировать угол открытия крышки. Например, чтоб не зацепить потолок или ворота в гараже, или же не тянутся к кнопке для закрытия багажника.

Самым сложным считается механизм электропривода двери багажника с управлением посредством смартфона или удаленного доступа через Интернет. В таком случае автомобиль должен быть подключен к сети Интернет через мобильную связь или находится в радиусе действия собственной сети (по принципу Wi-Fi точки доступа).

Помимо срабатывания электропривода багажника от кнопки в салоне, с дисплея мультимедийки или бесконтактным путем, за счет датчиков под задним бампером, управлять можно с помощью смартфона, в том числе открывать замки в автомобиле. Как правило, такой механизм работает в паре с другими системами интеллектуального доступа.

Независимо от выбранного варианта и комплекта электропривода, механизм срабатывания на открытие и закрытие будет одинаковым или близок для всех моделей автомобилей. Получив сигнал, блок управления подает питание на электродвигатель в телескопической штанге. Электродвигатель вращаясь в заданном направлении начинает вращать ходовой винт. Винт в свою очередь вращает гайку, тем самым перемещая наружную трубу вперед или назад. Чтоб облегчить перемещение наружной трубы и уменьшить нагрузку на электродвигатель используется пружина.

За счет датчиков и заранее прошитых настроек, система понимает насколько нужно выдвинуть трубу, чтоб получить той или иной наклон крышки багажника. Что касается момента закрытия (запирания багажника на замок), то здесь однозначно нужен доводчик. Именно он обеспечивает плавный щелчок и долгосрочную работу механизма запирания.

Плюсы и минусы электропривода багажника

Кто бы, что не говорил, но плюсом у механизма электропривода двери багажника намного больше, нежели минусов. Во-первых, не нужно искать ручку или кнопку для открытия багажника, искать место, где положить багаж, чтоб не испачкать его и т.д. Во-вторых, намного проще открыть и закрыть багажник, а в случае защемление груза, система автоматически подаст знак и обратно откроет багажник.

С минусов электропривода багажника наверное основным считают скорость срабатывания. Кто-то может сказать, что медленно открывается или закрывается, другие же что это лишняя трата денег. Но самым частым минусом будут грязные датчики бесконтактного открытия. Если за ними вовремя не смотреть, то система начнет давать сбои и вовсе не откроет дверь багажника.

Как вывод, можно сказать, что электропривод двери багажника весьма неплохой механизм. Существенно облегчает доступ в багажное отделение, экономит время и предусматривает неприятные моменты (царапины на крышке багажника, угол открытия двери багажника и прочее). В меру развития технологий, производители будут развивать и электропривод багажника. Не стоит забывать, что помимо штатных систем, так же существуют комплекты для самостоятельной установки. Как правило, цена комплекта электропривода двери багажника стартует от $300, в некоторых случаях цена может достигать $2000.

Видео-обзор электропривода крышки багажника Hyundai Creta:

Привод для открывания багажника

Владельцы автомобилей привыкли к постоянному комфорту и простоте использования устройств «железного коня». Действительно, очень удобно, когда приборы срабатывают по нажатию одной кнопки, без каких-либо дальнейших усилий. Пример такого устройства – электропривод, приводящий в движение крышку багажника.

Роскошь или необходимость?

Автоматическое открытие багажника автомобиля – функция, к которой большинство автолюбителей, пересевших на новые авто, только начинают привыкать. При нажатии на кнопку в салоне автомобиля срабатывает электропривод, который приводит в действие замок, в результате чего крышка багажника открывается.

Казалось бы, мелочь, но в холодное время года электропривод существенно упрощает жизнь владельцам авто. В моделях с обычным механическим замком многие часто сталкивались с проблемой, когда после мойки автомобиля замок замерзает, и его невозможно открыть. Кто-то поливает замок кипятком, кто-то просто греет ключ, одним словом, каждый изобретает, что может. C электроприводом этого не случится.

Электропривод совместим со стандартным замком, и вы можете пользоваться одновременно двумя способами при открытии крышки багажника, повышая взломостойкость. Устройство установлено, в основном, на автомобилях импортного производства. В сборке отечественных автомобилей электропривод в багажнике появился совсем недавно. Владельцы автомобилей, которые лишены этого удобства, могут с легкостью установить такой механизм.

Устройство электропривода – разбираемся в деталях

Электропривод багажника представляет собой механизм, состоящий всего из нескольких деталей: электрический мотор, два 4-контактных реле, толкающий шток, предохранитель и кнопка. Есть два вида привода, которые приводят шток в действие для открытия. Более известный – механизм с электрическим мотором, он более практичный и выносливый. Менее распространен привод на магнитных пластинах.

Устройство такого привода крайне сложно, и проблем в его использовании возникает также много. Принцип его работы – взаимодействие реле с магнитными пластинами. При подаче электрического питания реле оттягивает шток, в этот момент и происходит открытие крышки багажника. На автомобили ВАЗ старых моделей выпуска не рекомендуется устанавливать такое устройство, потому как оно не практично в использовании. Модернизация, которую нужно произвести с замком багажника, очень непростая и в некоторых случаях не рациональна, так как требует существенных перемен в самом корпусе авто.

К подбору электрического замка крышки багажника стоит отнестись серьезно. Не нужно покупать дешевые китайские замки, которые так распространены на нашем рынке. Такой электропривод не прослужит вам долго, да и в процессе эксплуатации возможно неправильное срабатывание. Лучше всего выбрать электрический замок отечественного или импортного производителя. К слову, установка такого устройства повышает и стоимость автомобиля в целом, что немаловажно, если вы намерены продать авто в будущем.

Особенности выбора – о чем нужно знать водителю?

При покупке замка стоит учитывать, как именно он будет управляться. Если он будет служить только для открывания с помощью кнопки из салона, тогда подойдет стандартный – его установку достаточно просто сделать самому. Для того, чтобы электрический замок срабатывал с пульта сигнализации, нужен более сложный электрический механизм, доверить подключение которого стоит только опытному электрику.

На отечественном рынке продается несколько моделей электрических замков. По своему типу они бывают стандартные с боковыми креплениями и усиленные (немного дороже) – они выполнены более качественно, и надежнее в использовании. При покупке электропривода крышки лучше всего выбрать комплект с инерционным механизмом. Такой механизм не позволяет двигателю испытывать постоянную нагрузку – если его шток во что-то упирается, он отключается.

Принцип работы инерционного механизма заключается в том, что такой механизм при нажатии на кнопку сначала раскручивается, увеличивая свое тяговое усилие, и передает его дальше на толкающий шток. Привод с обычным типом двигателя в это время продолжает работать дальше, находясь под нагрузкой – от перегрева он может быстро выйти из строя.

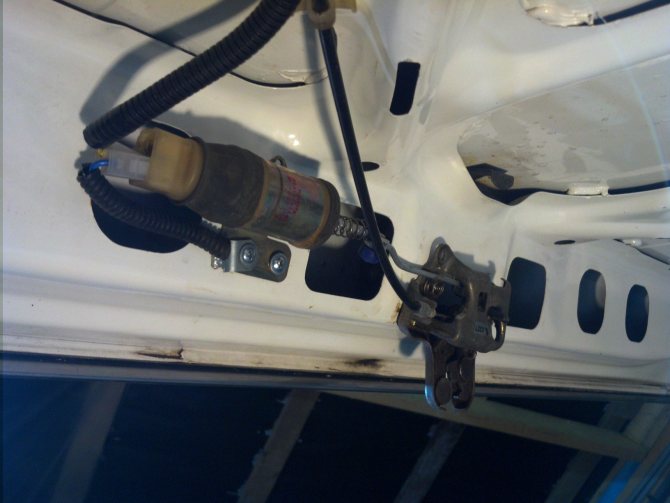

Установка электропривода – запоминаем и воспроизводим!

Для установки электропривода багажника вам также понадобятся крепления для предохранителя, клеммы, электрические провода с сечением 1 мм, изолента и набор инструментов. Приготовьте все эти материалы заранее, чтобы в процессе установки не отвлекаться. Для начала снимите пластиковую накладку багажника, делать это нужно аккуратно, чтобы не повредить её. Крепится она на нескольких болтах и пластиковых защелках. Далее снимите ваш замок, в нем нужно подогнуть один зуб, чтобы при открытии он срабатывал с одного щелчка.

Некоторые автомагазины при продаже электропривода рекомендуют также купить замок, который не нужно дорабатывать – такое предложение вполне обоснованно и сэкономит вам массу времени. После проведения манипуляций с замком приступите к прокладке проводки. Перед выполнением работ с проводкой необходимо снять клеммы с аккумулятора автомобиля. Возьмите питание от прикуривателя автомобиля, так как этот элемент электроники меньше всего задействован и не потребляет много нагрузки.

Для этого разберите центральную шахту. На промежутке от прикуривателя до кнопки электропривода установите защитный предохранитель. Делать это нужно в удобном месте – в случае выхода из строя его будет просто заменить. Кнопку открытия багажника можете установить там, где вам больше нравится. Далее по схеме, которая идет в комплекте с электроприводом, при помощи электрических колодок сделайте обвязку питания. Прокладку и монтаж проводки для электрического замка лучше всего делать по порогам автомобиля. Длина кабеля, который вам понадобится, составляет 3,5 метра, лишнее отрежете.

После этого можно приступить к завершающему этапу по монтированию механизма электропривода крышки багажника. Существует несколько способов установки привода, нам лучше всего подойдет вариант, в котором не нужно сверлить дополнительные дырки в креплении багажника. Если в вашем случае нужно сделать несколько дырок, тогда выберите более удобное место. Возьмите монтажную планку и прикрутите её в хорошо доступном месте и поместите на неё привод. Монтаж планки с приводом нужно делать, учитывая длину штока механизма.

Лучше всего делать установку параллельно основной тяге замка. Далее откусите лишний кусок штока, предварительно поставив его в начальное положение на электроприводе.

После этого приступайте к подключению проводов к электроприводу. Особенно важно на данном этапе соблюдать полярность электропитания. Для этого соедините провода, согласно инструкции по схеме. При неправильном подключении двигатель механизма будет работать в обратном направлении, и ваш замок не будет открываться. Перед замком электропривода также установите предохранитель, это обезопасит вас от поломки механизма. Все электрические соединения проводки тщательно перемотайте изоляционной лентой или же используйте специальную термоусадку.

После этого наденьте клеммы на аккумулятор и проверьте работоспособность вашего механизма в целом. Бывают случаи, когда нужно более точно выставить механизм электропривода, для этого отрегулируйте его шток. Если все нормально, и крышка вашего багажника открывается и закрывается, то сделайте монтаж проводки до конца. При обратном монтаже пластмассовой крышки багажника, если есть возможность, наклейте на нее обесшумку, это избавит вас от шума, возникающего при работе электропривода багажника.

Опции темы
Поиск по теме

Электропривод подъема/опускания двери багажника.

Всем доброго времени суток. Как говорится «Когда коту делать нечего, то он себе. «, так наверное и я. Долго думал об этом и решился. Хочу попробовать сделать себе электропривод подъема/опускания двери багажника. Немного поискал в нете информацию. Для этого нужен актуатор линейный, блок управления, кнопки в салон и багажник. По хорошему ещё чтобы с брелка сигналки открывать (но это решится с мастером который сигналку ставил). Теперь как всё это реализовать? Если есть идеи и предложения-выкладывайте.

Самое сложное найти актуатор. Скорее всего можно применить от RX или Murano.

могу сделать только не охото морочится

задумка интересная. если не особо морочно и дорого можно и реализовать.

Общаемся голосом
http://forums.drom.ru/groups/1365-zello-raciya. html

Пока что сделал запрос в одну контору торгующую актуаторами и блоками управления. Ценник для авто люкс-класса на такие приблуды заоблочный- в пределах 50000 р оригинальными з/ч. Поэтому буду искать то, что мне по карману. На ebаy актуатор мона взять от 750-1600 р. и выше.

за такие денги мона себе на год швейцара нанять который будет заднюю дверку открывать.

Общаемся голосом
http://forums.drom.ru/groups/1365-zello-raciya.html

и бежать рядом с авто,шоб у магазина открыть

удобная вещ наверное, мне не до этого, рейку бы до холодов заменить

Вот нашёл пока каталог, цены ещё не прислали.

Ценник отнюдь не бюджетный. Отпадает, ищем др.варианты.

думаю от RX можно приделать, но проблема как его спрятать. я бы покопал в сторону моторизированных стоек, как на новом RAV4

Расматривается вариант именно с механическим выдвижением на эл. тяге(не гидравлика, не пневмо). Актуатор линейный именно для этого и нужен. Впервые такое устройство применили в БМВ Х6 (нашел в инете), но стоимость.

сам актуатор- это даже не полдела. ( ты лучше думай, к чему ты будешь его крепить, имхо, у этого элемента прочность должна быть значительно больше, нежели прочность элементов крыши ипсумов- нагрузка (учитывая рычаг) будет недетская.

Уже думаю. Либо вместо газовых упоров, либо в дополнение к ним. По типу выталкивающего штока. + к этому нужно ставить актуатор для разблокирования замка багажника, т.к. он у нас механический.

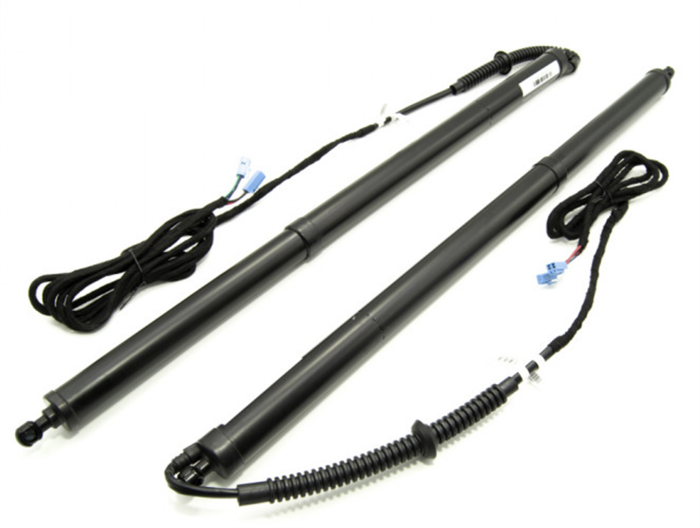

Это электропривод от Х5. Ценник 12500
Электропривод открытия/закрытия задней двери технологичней всех устроен на BMW X5/X6
Для плавной манипуляции двери используются следующие устройства:
1. Линейный электропривод подъема/опускания двери.
2. Электропривод-доводчик запорного механизма замка двери.
3. Контроллер управления с датчиками положения и безопасности.
В BMW X5/X6 с солидной комплектацией вместо двух газовых амортизаторов установлены два шпиндельных актуатора с датчиками положения.
Подобная схема, но упрощенная, применена на Volvo XC60. В ней используется один актуатор и нет доводчика замка. Из-за этого при закрытии двери происходит громкий хлопок самой дверью. Так как для преодоления усилия замка необходимо дверью хлопнуть.
Всего существует четыре варианта конструкций привода крышки двери/багажника:
1. Пневматический, пневмоцилиндр с питанием от электрокомпрессора. Распространен в конструкции пожилых Mercedes-Benz седанах.
2. Гидравлический, гидроцилиндр с питанием от электрогидронасоса. Распространен в конструкции VW. Audi.

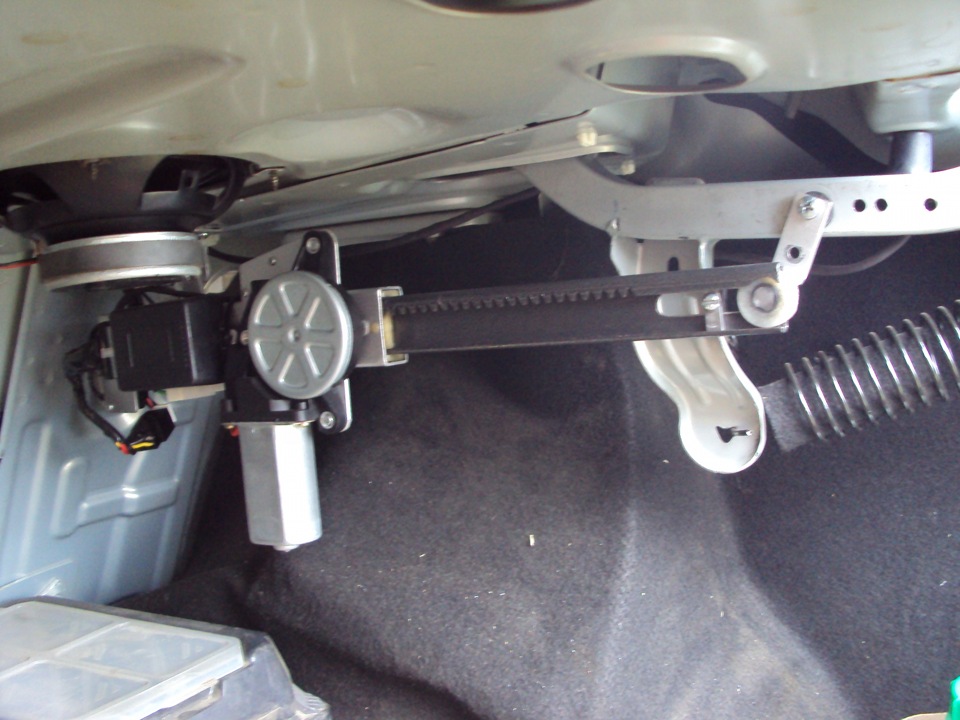

3. Электрический редукторный с непосредственным воздействием на петли двери. Распространен в конструкции VW.Audi,Lexus, Mercedes-Benz GLK.ML.GL.
4. Электрический редукторный с воздействием на заднюю дверь через шарнирную штангу. Распространен в конструкции японских(Mazda CX9) и американских машин (Chevrolet/Cadillac).
5. Электрический линейный актуатор взамен газовых амортизаторов. Впервые применен на BMW X5/X6/F01/F02 и Volvo XC60.
С форума БМВ, отсюда и взялась идея с акуатором.

Последний раз редактировалось tauuz; 05.11.2013 в 23:25 .

В большинстве отечественных автомобилей используется механический привод багажника, то есть для того, чтобы открыть багажное отделение, замок нужно открывать руками. Такое устройство, как электропривод багажника, представляет собой узел, позволяющий открыть багажный отсек нажатием кнопки. Подробнее о том, в чем заключается принцип действия устройства и как его установить на свое авто, читайте ниже.

Принцип работы механизма открытия и закрытия багажника

Как работает электроподъемник задней двери? Электропривод замка багажника должен открываться при нажатии на соответствующую кнопку путем раскручивания, таким образом увеличивая тяговое усилие и передавая его на шток. Когда на узел подается напряжение, реле системы автоматически отталкивает шток, что способствует открытию двери. Необходимо учитывать, что электропривод двери багажника не может долгое время работать под нагрузкой, поскольку он может сломаться из-за перегрева.

Обозначение элементов конструкции

Устройство электропривода

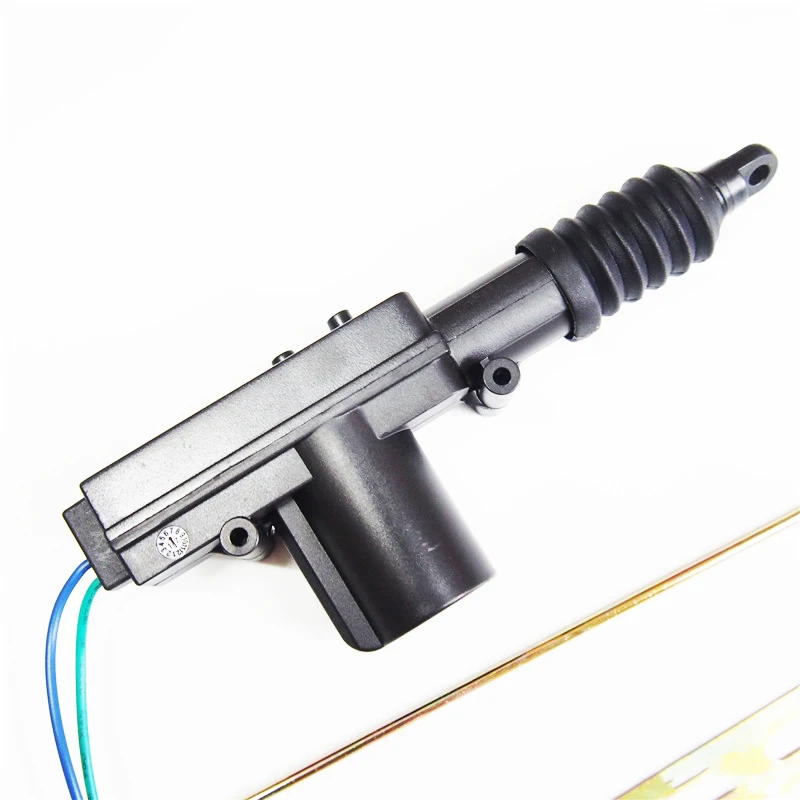

Элеткрозамок багажника или мотора состоит из следующих элементов:

  1. Непосредственно сам электродвигатель.
  2. Два четырехконтактных реле.
  3. Концевик капота или концевик багажника. Концевик капота используется в том случае, если привод ставится именно на капот. Концевой выключатель капота должен быть подключен к сигнализации.
  4. Толкающий шток. Предназначен непосредственно для того, чтобы обеспечить открытие багажника с брелока сигнализации или с кнопки.
  5. Предохранительный элемент, защищающий цепь.
  6. Кнопка управления.

Как видите электропривод задней двери — это достаточно сложное устройство, так что если вы решили установить его в свой автомобиль, то учтите, что в его работе могут возникнуть и проблемы. Необходимо отметить, что в старые ВАЗы, Таврии и Москвичи такие устройства ставить нет смысла, поскольку они довольно непрактичны в эксплуатации (автор видео — Константин Зайцев).

Критерии выбора электрозамка

Покупая электропривод крышки багажника, необходимо серьезно подойти к выбору. Наш рынок предлагает покупателям множество различных устройств в разных ценовых категориях, однако дешевые варианты лучше сразу исключить. Такой узел не сможет проработать долго, ведь низкая цена, как правило, обусловлена таким же качеством производства устройства. Поэтому китайские варианты сразу же исключайте — в данном случае лучше отдать предпочтение российским или импортным девайсам.

Покупая устройство, сразу же учтите то, как будет происходить управление им. К примеру, если он будет открываться при помощи кнопки, то можно приобрести обычный девайс, который без проблем можно будет установить своими руками. Но если вы хотите, чтобы устройство работало от брелока сигнализации, то рекомендуется взять более сложный электрический девайс, а процедура подключения должна быть произведена квалифицированным электриком.

На сегодняшний день в продаже можно встретить несколько моделей устройств, по типу они бывают:

  1. Стандартные. Такие системы оснащаются боковыми фиксаторами и стоят они дешевле.
  2. Усиленные. Их стоимость более высокая, но их качество выше. Кроме того, такие устройства будут более надежными в плане эксплуатации.

Специалисты рекомендуют отдать предпочтение девайсам с инерционным механизмом. Благодаря этому на электромотор будет возлагаться более низкая нагрузка, поскольку когда шток упрется в препятствие, он просто отключится (автор видео — Sergei).

Инструкция по установке электропривода

Чтобы установить электропривод багажника своими руками и осуществить его подсоединение, вам потребуется стандартный слесарный инструмент, а также схема подключения. Схема должна идти в комплекте к устройству.

Ниже рассмотрена установка электропривода багажника на примере автомобиля Лада Калина:

  1. Сначала производится демонтаж установленного замка, а также защитной панели. Панель фиксируется на пластиковых клипсах и зацепах, а также двух винтах. Далее, открутите фиксатор замка, для этого можно использовать трещотку с насадкой крестовой отвертки.
  2. Теперь производится доработка замка, ведь вам нужно, чтобы он мог закрываться по одному щелчку. Для этого срежьте часть зацепки, на фото она отмечена красной линией. Место среза необходимо обработать наждачкой или напильником, чтобы оно было ровным и гладким.
  3. Следующим этапом будет подключение схемы и предварительная сборка. Процедуру подключения мы описывать не будем, поскольку она отличается в зависимости от модели привода и машины. При предварительной сборке обратите внимание на том, чтобы была соблюдена полярность подключения диода. Сам диод необходимо правильно припаять и заизолировать от массы авто.
  4. Далее, производится монтаж самого привода — в этом случае все индивидуально. После установки проверьте, где плюс и минус, так вы узнаете, как правильно подключить проводку. Например, массу можно подключить к левой части обогрева.
  5. Следующим этапом будет подключение получившейся схемы к штатной проводке. Используйте схему, которая идет в комплекте. Вся проводка должна быть тщательно заизолирована, для этого используйте изоленту. Чтобы реле не болтались, их можно зафиксировать на жесткой поверхности при помощи канцелярского скотча.
  6. Затем осуществляется монтаж кнопки. В случае с Калиной вариантов установки кнопки есть несколько, но мы рекомендуем подключить ее к крышке монтажного блока — на нем имеется еще одна клавиша, управляющая питанием автомагнитолы, а это значит, что к ней подключена масса. Для подключения, опять же, необходимо использовать схему.
  7. Когда все будет подключено, остается только проверить работоспособность установленного девайса. Если все работает нормально, то можете приступать к сборке, которая производится в обратном порядке.

Электрический открыватель крышки багажника | Китай Производитель Поставщик

Электрический открыватель крышки багажника | Китай Производитель Поставщик | КайМяо

Задняя дверь с электроприводом

Главная > Задняя дверь с электроприводом

Категории

Задняя дверь с электроприводом

  • Audi
  • БаоДжун
  • БМВ
  • Бьюик
  • Кадиллак
  • ЧанАн
  • Шевроле
  • Ситроен
  • Додж
  • Форд
  • Джили
  • Слава
  • Хавал
  • Хонда
  • Хендай
  • Инфинити
  • Исузу
  • Ягуар
  • Джип
  • Киа
  • Ленд Ровер
  • Лексус
  • Мазерати
  • Максус
  • Мазда
  • Мерседес Бенц
  • мг
  • Мицубиси
  • Ниссан
  • Опель
  • Пежо
  • Протон
  • Рено
  • Роу
  • СГМВ
  • Шкода
  • СсангЙонг
  • Субару
  • Сузуки
  • Тойота
  • Тесла
  • Фольксваген
  • Вольво
  • XPENG
  • ПОРШЕ
  • Улинг
  • Винфаст

Устройство датчика стопы

    Электрические подножки

    • Range Rover
    • Роллс-Ройс
    • Ламборгини
    • Бентли
    • Мазерати
    • Ягуар
    • Альфа Ромео
    • Порше
    • Мерседес Бенц
    • БМВ
    • Вольво
    • Ауди
    • Инфинити
    • Лексус
    • Акура
    • Фольксваген
    • Линкольн
    • Шкода
    • ГМС
    • Баоцзюнь
    • Бьюик
    • Кадиллак
    • Чанъань
    • Шевроле
    • Ситроен
    • Додж
    • Форд
    • Тойота
    • Пежо
    • Винфаст
    • Хонда
    • Ниссан
    • Киа
    • Сузуки
    • Хавал
    • ХАММЕР
    • Рено
    • Джип
    • Мазда
    • ХЕНДАЙ
    • Мицубиси
    • Субару
    • СсангЙонг

    Система плавного закрывания автомобильной двери

      Автомобильный воздушный насос

        Портативный источник питания для хранения энергии

          Автомобильный пусковой механизм

            Автоматическая система освежения воздуха

              Электрическая дверь багажника

              Горячие продукты 00003

              Еще раз спасибо за то, что нашли время в своем плотном графике для чтения. Мы искренне приглашаем вас принять участие в нашей платной анкете, если вы нажмете на нашу ссылку активности, чтобы заполнить анкету, вы можете получить купон на 20 долларов на покупку электрического талгейта, электрической всасывающей двери (автомобильная дверь с плавным закрыванием) и электрические подножки :

              https://28jcje4aa12.typeform.com/to/osmzR0Sy?typeform-source=www.kmautospace.com



              Комплект для переоборудования задней двери Audi A7 с электроприводом — kmautospace.com

              Kaimiao Электрический комплект подъема задней двери с функцией датчика удара для Audi Q5

              Посмотреть больше

              Plug and play adpot OEM верхний всасывающий замок крышки багажника с электроприводом для VW Volkswagen T-ROC

              Просмотреть еще

              Электрический открыватель багажника Kia Sorento с несколькими функциями и датчиком удара

              Просмотреть еще

              Подъемник для багажника автомобиля для Skoda Kodiak 2017+ с датчиком ноги, опция

              Посмотреть больше

              Быстрая доставка Электрический подъемник задней двери KaiMiao с датчиком удара для Ford Kuga

              Просмотреть больше

              Автоматическая подъемная сила, электрический датчик подъема задней двери, опционально

              Посмотреть больше

              Высококачественный подъемник багажника автомобиля с электроприводом для Hyundai Santafe IX45

              Просмотреть еще

              Hands free легко открыть и управлять подъемником задней двери багажника автомобиля для Hyundai Tucson

              Просмотреть еще

              Комплекты подъема багажника с электроприводом для Hyundai Kona с дистанционным брелоком и датчиком удара дополнительно

              Посмотреть больше

              Honda CRV power boot auto багажник электрический подъемник багажника с брелоком дистанционного управления и датчиком ноги

              Посмотреть больше

              Автоматическая электронная задняя дверь с электроприводом умный багажник с датчиком удара для Mercedes Benz Vito

              Просмотреть больше

               1234567. ..25

              Задняя дверь с функцией громкой связи | Поддержка автомобилей

              Вы находитесь на сайте Chevrolet.com (США). Закройте это окно, чтобы остаться здесь, или выберите другую страну, чтобы увидеть транспортные средства и услуги, характерные для вашего местоположения.

              КанадаДругое

              Продолжать

              Назад к Хранение, Двери и Окна


              Уровень сложности: Новичок  | Необходимое время:  5 минут  | Необходимые инструменты: Нет  | Сопутствующие детали, продукты, услуги или технологии: Брелок для ключей

              В наличии Автоматическая задняя поднимающаяся дверь с проекцией логотипа и программируемой высотой (при наличии) позволяет открывать и закрывать заднюю поднимающуюся дверь простым движением ноги под бампером. На некоторых автомобилях на земле появится проекция логотипа с подсветкой, которая покажет вам, куда бить.

              Инструкции по эксплуатации:


              Откройте дверь багажного отделения с электроприводом без помощи рук


              Отрегулируйте высоту подъема задней подъемной двери


              Откройте дверь багажника с электроприводом без помощи рук


              1. Держа брелок в руке, кармане или сумке, подойдите к двери багажного отделения.
              2. Проекция логотипа автоматически включается, когда вы приближаетесь к задней части автомобиля на расстояние менее 6 футов.
              3. Ударьте ногой прямо по логотипу или по датчику для старых автомобилей. Примечание. Удар ногой прямо в пределах 5 дюймов от бампера — взмахи ногой из стороны в сторону или наступление на выступ логотипа , а не активируют датчик.
              4. Задняя дверь откроется после того, как вы сможете безопасно отойти. Задние фонари будут мигать, и раздастся звуковой сигнал, чтобы предупредить вас об открытии двери багажного отделения.



              Дверь багажного отделения также можно закрыть пинком:

              1. Ударьте ногой по проекции логотипа или по датчику для старых автомобилей.
              2. После 2-секундной задержки вспыхнут задние фонари и прозвучит звуковой сигнал, уведомляющий вас о том, что дверь багажного отделения закрывается.

              Отрегулируйте высоту подъема задней поднимающейся двери


              Задняя дверь с электроприводом имеет следующие предустановки высоты подъема:

              • МАКС — задняя поднимающаяся дверь открывается на максимальную высоту
              • ¾ — Задняя дверь открывается на три четверти максимальной высоты
              • OFF — задняя поднимающаяся дверь может быть открыта только вручную

              Чтобы настроить высоту подъема задней двери:

              1. Выберите положение ¾ на переключателе задней двери.
              2. Откройте заднюю дверь.
              3. Вручную отрегулируйте заднюю поднимающуюся дверь на желаемую высоту.
              4. Нажмите и удерживайте кнопку рядом с замком задней двери в течение 3 секунд. Расположение этой кнопки зависит от вашего автомобиля. Сигналы поворота будут мигать, и прозвучит звуковой сигнал, как только настройка будет сохранена.

              Попробуйте эти советы по устранению неполадок:

              • Убедитесь, что ваш удар не слишком быстрый или медленный. Движение ногой внутрь и наружу должно быть завершено в течение одной секунды
              • Подойдите ближе к своему автомобилю
              • Удар ногой прямо по днищу автомобиля. Не пинайте бампер
              • Убедитесь, что ваш удар находится в пределах 5 дюймов от бампера вашего автомобиля
              • Убедитесь, что ваш брелок находится в пределах 3 футов от вашего автомобиля

              Проекция логотипа только помогает вам найти место, где вы должны ударить. Это не влияет на управление дверью багажного отделения без помощи рук.

              Возможны несколько возможных объяснений:

              • Только определенные брелоки — брелоки вашего автомобиля, связанные с водителями 1 и 2 — включают проекцию. Ваш брелок может не подсвечивать проекцию логотипа
              • Аккумулятор может находиться в периоде охлаждения для сохранения заряда. Это происходит, когда проекция логотипа включалась пять раз за 5-10 минут. Он снова загорится через час
              • Если проекция логотипа по-прежнему не отображается, убедитесь, что нижняя часть автомобиля чистая и на ней нет мусора
              • Если подойти к задней поднимающейся двери и оставаться там в течение нескольких минут, проекция не включится при следующем использовании задней поднимающейся двери
              • Если автомобиль не использовался 10 дней подряд, проекция логотипа не включится


              В любом из вышеперечисленных случаев дверь багажного отделения все равно откроется пинком.

              Ищете что-то еще?


              Нужна дополнительная помощь?

              Свяжитесь с одним из наших специалистов.

              Свяжитесь с нами

              Чтобы узнать, имеет ли ваш автомобиль эту функцию, обратитесь к своему дилеру или обратитесь к списку оборудования вашего автомобиля. Дополнительную информацию о функциях см. в Руководстве пользователя .

              • Блейзер 2019, 2020-2021
              • Равноденствие 2017, 2019-2021
              • Пригородный 2017-2021
              • Тахо 2017-2021
              • Первопроходец 2021
              • Траверс 2017-2021

              Задняя дверь с функцией громкой связи | Поддержка автомобиля

              Вы просматриваете сайт Cadillac.com. Закройте это окно, чтобы остаться здесь, или выберите другую страну, чтобы увидеть транспортные средства и услуги, характерные для вашего местоположения.

              КанадаДругое

              ПРОДОЛЖАТЬ

              Уровень сложности: Новичок  | Необходимое время: 5 минут  | Необходимые инструменты:  Нет  | Сопутствующие детали, продукты, услуги или технологии: Брелок для ключей

              Доступно в наличии Автоматическая задняя поднимающаяся дверь с проекцией логотипа и программируемой высотой (при наличии) позволяет открывать и закрывать заднюю поднимающуюся дверь простым движением ноги под бампером. На некоторых автомобилях на земле появится проекция логотипа с подсветкой, которая покажет вам, куда бить.

              Инструкции по эксплуатации:


              ОТКРОЙТЕ СВОБОДНУЮ ПОДЪЕМНУЮ ДВЕРЬ С УСТРОЙСТВОМ СВОБОДНЫХ РУКОВ


              1. Держа брелок в руке, кармане или сумке, подойдите к задней поднимающейся двери.
              2. Проекция логотипа автоматически включается, когда вы приближаетесь к задней части автомобиля на расстояние менее 6 футов.
              3. Ударьте ногой прямо по логотипу или по датчику для старых автомобилей.
                Примечание: Ударьте прямо в пределах 5 дюймов от бампера                 — движение ногой из стороны в сторону или наступление на выступ логотипа , а не активирует датчик.
              4. Задняя дверь откроется после того, как вы сможете безопасно отойти. Задние фонари будут мигать, и раздастся звуковой сигнал, чтобы предупредить вас об открытии двери багажного отделения.

              Чтобы закрыть заднюю дверь, можно также ударить ногой:

              1. Ударьте ногой по проекции логотипа или по датчику для старых автомобилей.
              2. После 2-секундной задержки вспыхнут задние фонари и прозвучит звуковой сигнал, уведомляющий вас о том, что дверь багажного отделения закрывается.

              ОТРЕГУЛИРУЙТЕ ВЫСОТУ ПОДЪЕМА ЗАДНЕЙ ДВЕРИ


              Задняя дверь с электроприводом имеет следующие предустановки высоты подъема:

              • МАКС — задняя дверь открывается на максимальную высоту
              • ¾ — задняя дверь открывается на три четверти максимальной высоты
              • OFF — Задняя дверь открывается только вручную

              Чтобы настроить высоту подъема задней двери:

              1. Выберите положение ¾ на переключателе задней двери.
              2. Откройте заднюю дверь.
              3. Вручную отрегулируйте заднюю поднимающуюся дверь на желаемую высоту.
              4. Нажмите и удерживайте кнопку рядом с замком задней двери в течение 3 секунд. Расположение этой кнопки зависит от вашего автомобиля. Сигналы поворота будут мигать, и прозвучит звуковой сигнал, как только настройка будет сохранена.

              Вопросы и ответы


              Я БЬЮ ПРЯМО ПО ПРОЕКЦИИ ЛОГОТИПА, НО ЗАДНЯЯ ДВЕРЬ У МЕНЯ НЕ ОТКРЫВАЕТСЯ. ЧТО Я ДЕЛАЮ НЕ ТАК?

              Воспользуйтесь следующими советами по устранению неполадок:

              • Убедитесь, что ваш удар не слишком быстрый или медленный. Движение ногой внутрь и наружу должно быть завершено в течение одной секунды
              • Подойдите ближе к своему автомобилю
              • Удар ногой прямо по днищу автомобиля. Не пинайте бампер
              • Убедитесь, что ваш удар находится в пределах 5 дюймов от бампера вашего автомобиля
              • Убедитесь, что ваш брелок находится в пределах 3 футов от вашего автомобиля

              ЧТО ДЕЛАТЬ, ЕСЛИ Я НЕ НАЖИМАЮ ДОЛГО БЫСТРО, И ЛАМПА С ЛОГОТИПОМ ОТКЛЮЧАЕТСЯ?

              Проекция логотипа только помогает вам найти место, где вы должны ударить. Это не влияет на управление дверью багажного отделения без помощи рук.

              ИНОГДА Я БЕРЮ НЕСКОЛЬКО ЗАГРУЗОК В АВТОМОБИЛЬ. ЕСЛИ НА МОЕМ АВТОМОБИЛЕ ЕСТЬ ПРОЕКЦИЯ ЛОГОТИПА, БУДУТ ЛИ ОНА ВКЛЮЧАТЬСЯ КАЖДЫЙ РАЗ?

              Проекция логотипа загорается только на 60 секунд за раз. Если он уже включен, когда вы вернетесь, он останется включенным еще на 60 секунд.

              ПОЧЕМУ ПРОЕКЦИЯ МОЕГО ЛОГОТИПА НЕ ВКЛЮЧАЕТСЯ, КОГДА Я ПРИБЛИЖАЮСЬ К АВТОМОБИЛЮ С БРЕЛКОМ?

              Возможны несколько объяснений:

              • Только определенные брелки — брелоки вашего автомобиля, связанные с водителями 1 и 2 — включают проекцию. Ваш брелок может не подсвечивать проекцию логотипа
              • Аккумулятор может находиться в периоде охлаждения для сохранения заряда. Это происходит, когда проекция логотипа включалась пять раз за 5-10 минут. Он снова загорится через час
              • Если проекция логотипа по-прежнему не отображается, убедитесь, что нижняя часть автомобиля чистая и на ней нет мусора
              • Если подойти к задней поднимающейся двери и оставаться там в течение нескольких минут, проекция не включится при следующем использовании задней поднимающейся двери
              • Если автомобиль не использовался 10 дней подряд, проекция логотипа не включится

              В любом из вышеперечисленных случаев дверь багажного отделения все равно откроется пинком.
