Принцип работы насоса нш: Насос НШ (насос шестеренный)

Содержание

Насос НШ (насос шестеренный)

Главная
Информация
Статьи
Статья блога: насос шестеренный НШ

В зависимости от назначения, мощности и класса, шестеренчатые насосы выпускаются с разным рабочим объемом (от 4 до 250 куб. см.) и создающими давление до 25 атм.

Высокие характеристики, при эксплуатации насосов, дают возможность применять их в гидросистемах всех видов техники, выпускаемых мировой промышленностью.

Принцип работы шестерного насоса

Принцип работы насоса нш основан на создании разряжения во всасывающей полости и, благодаря взаимному зацеплению ведущей и ведомой шестернями, жидкость забирается впадинами зубьев шестерен и по окружности транспортируется и выталкивается зубьями шестерен в нагнетательную область и далее по гидравлической магистрали. Важную роль имеет плотность зазоров между торцевыми поверхностями шестерен.

Для предотвращения повышения давления в системе сверх допустимой нормы, с целью не допущения разрыва магистрали, насос шестеренный снабжен предохранительным клапаном, который перекачивает масло обратно в гидравлический бак.

Смазка трущихся элементов насоса шестеренного выполняется гидравлической жидкостью, которая предусмотрена в магистрали. Для смазки трущихся зон в конструкциях насоса, предусмотрены в деталях корпуса насоса каналы.

Преимущества насоса шестеренного следующие:

Простота устройства
Большая надёжность
Малая стоимость
Возможность насоса выполнять свои функции, при больших оборотах вращения.

Недостатки шестеренчатых насосов

Невозможность изменить рабочий объём
Отсутствие способности работать, при очень высоких давлениях
Меньшая производительность перекачки жидкости, по сравнению с пластинчатыми гидронасосами
Большие требования к качеству производства шестерен и деталей корпусов

Как правильно выбрать насос НШ? На примере «плоского» и «круглого» НШ производства ГИДРОСИЛА

Для стабильной и долгосрочной работы Вашей гидросистемы, в обязательном порядке должны быть установлены фильтры в гидросистеме. Грязь – главный враг шестеренчатых насосов.

Заказать насосы в нашем каталоге

Поделиться ссылкой:

Вернуться к списку

технические характеристики, установка, принцип работы

Насос НШ представляет собой гидравлический шестеренчатый агрегат. Оборудование этого типа сконструировано для обеспечения подачи масла в двигатель.

Масляный насос НШ используется вместе с насосом дозатором МТЗ в составе двигателей тракторов и погрузчиков , а так же широко используется в конструкции моторов строительной техники.

Все модели насосного оборудования способны работ при температуре окружающей среды от -50 до +60 градусов Цельсия. КПД таких агрегатов достигает значения от 85 до 90%.

Содержание статьи

Принцип работы
Маркировка. Направление вращения
Модельный ряд и характеристики
Установка
Стоимость насосов НШ

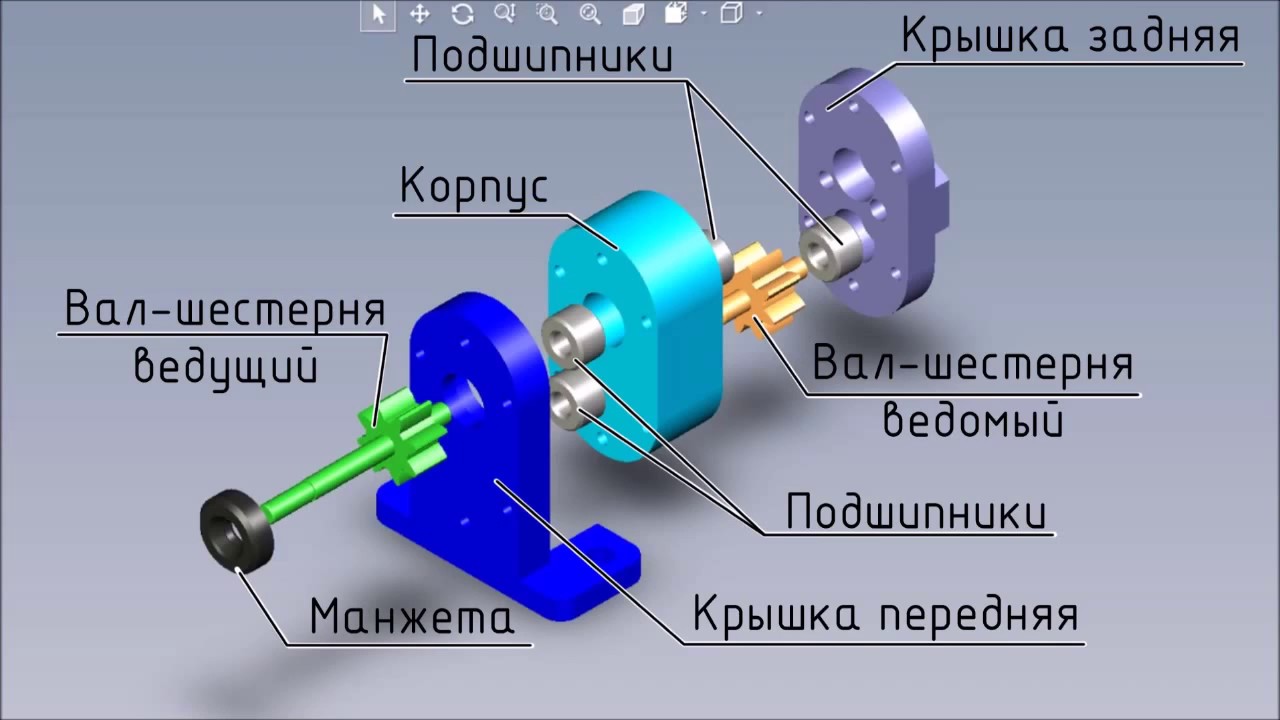

Гидравлический насос НШ работает по принципу классического шестеренчатого насоса. Он состоит из герметичного корпуса, внутри которого находится рабочий орган – шестерни. В каждом насосе этого типа установлено не менее двух шестерен.

При подаче питания на привод насоса НШ начинает вращаться ведущая шестерня, которая через зубчатое соединение вращает ведомую.

Подавляющее большинство современных насосов НШ выполнено по принципу внешнего зацепления шестерен, но встречаются модели со внутренним типом зацепления.

Благодаря внутреннему типу зацепления появляется возможность уменьшить габаритные размеры и шум при работе насоса, но вместе с этим падает подача.

Независимо от типа конструкции насос шестеренный НШ и с внешним, и с внутренним зацеплением работает по одному и тому же принципу, основанному на изменении объема рабочей камеры.

Когда масло попадает на всасывающий патрубок оно подхватывается шестернями. Попадая в зону зацепления шестерен объем камеры уменьшается, а давление увеличивается.

Когда шестерни прокручиваются далее и выходят из зацепления, то объем камеры увеличивается и находящееся в ней масло освободившимся давлением выталкивает в напорную магистраль. Далее цикл повторяется.

Маркировка. Направление вращения

Благодаря наличие маркировки каждая отдельная модель легко идентифицируется. В общем случае маркируются насос следующим образом

НШ – 32А- 3 ЛТ , где

НШ – расшифровывается как насос шестеренчатый
32 – рабочий объем агрегата (от 4 до 250 см³ ), в данном случае 32 см³
А – конструктивное исполнение. Зависит от маркировки завода изготовителя.
3 – исполнение насоса по давлению. Если 3, то номинальное давление 160 кгс/см², максимальное 210 кгс/см². Если 4, то номинальное давление 200 кгс/см², максимальное 250 кгс/см².
Л – направление вращения. Л – левое, т.е. против часовой стрелки. Если направление вращения отсутствует, тогда насос вращается по часовой стрелке.
Т – климатическое исполнение. Т – тропический климат, У – умеренный климат (может не указываться).

Как определить направление вращения.

Изучив маркировку Вы легко ответите на этот вопрос. Если насос крутится по часовой стрелки, то такое направление вращения принято считать правым. В маркировке насоса оно указывается буквой П, либо не указывается.

Если насос вращается против часовой стрелки, то такое направление вращения принято считать левым. В маркировке оно указывается буквой Л.

Но что если маркировка насоса затерта или её невозможно разобрать на уже долго работающей и вышедшей из строя модели?

Для того, чтобы определить какое вращение у насоса НШ необходимо поставить его на ровную поверхность валом вверх так, чтобы всасывающий патрубок был расположен в вашу сторону.

Узнать всасывающий патрубок можно по указанной рядом с ним стрелке направления течения рабочей среды или надписи ВХОД.

Насос с правым направлением вращения если вал ротора находится левее линии симметрии всасывающего патрубка.

Насос с левым направлением вращения если вал ротора находится правее линии симметрии всасывающего патрубка.

Технические характеристики

Благодаря несложной конструкции и большой надежности насос шестеренчатый НШ повсеместно используется в составе различной техники и выпускается широким модельным рядом.

Могут быть изготовлены как левого, так и правого исполнения.

Технические характеристики насосов НШ меняются в зависимости от конкретной модели и объединено представлены в таблицах каждого модельного ряда.

Насосы НШ 4 используется в системах подачи масла для двигателей тракторов, бульдозеров, сельскохозяйственной технике и автомобилей. Они устанавливаются в гидравлическую систему двигателя.

Технические характеристики насосов НШ 4 представлены в таблице

Модель	Давление, МПа	Подача, л/мин	Частота вращения, об/мин
НШ 4-4	20	10,5	3200
НШ 4Г-3	16	6,3	2400
НШ 4К-3	16	6,3	2400

Номинальный рабочий объем для каждой модели серии составляет 4 см³. Масса агрегатов этой серии составляет 1,7 кг.

Насосы НШ 6 устанавливается в гидравлической системе тракторов и другой сельскохозяйственной технике. Технические характеристики насоса НШ 6 представлены в таблице.

Основные технические характеристики насосов НШ 6 представлены в таблице

Модель	Давление, МПа	Подача, л/мин	Частота вращения, об/мин
НШ 6-3	16	16,3	2400
НШ 6Г-3	16	16,3	2400

Номинальный рабочий объем для каждой модели серии составляет 6,3 см³. Масса агрегатов этой серии составляет 1,45 кг, а потребляемая мощность составляет 6,8 кВт.

Насос НШ 8 устанавливается для создания давления до 16 Мпа в гидравлических системах тракторов, а также различных сельскохозяйственных машин.

Технические характеристики насосов НШ 8 представлены в таблице

Модель	Давление, МПа	Подача, л/мин	Частота вращения, об/мин
НШ 8-3	16	16,3	2400
НШ 8Г-3	16	16,3	2400
НШ 8Д-3	16	16,3	2400

Номинальный объем рабочей камеры для модельного ряда серии составляет 8 см³. Масса одного агрегата равна 1,45 кг.

Насос НШ 10 устанавливается для создания давления в гидравлических системах рулевого и навесного оборудования тракторов, погрузчиков а также различных сельскохозяйственных машин.

Сводные технические характеристики насосов НШ 10 представлены в таблице

Модель	Давление, МПа	Подача, л/мин	Частота вращения, об/мин
НШ 10-4	20	21	3200
НШ 10Д-3	16	21	2400
НШ 10В-3	16	21	2400
НШ 10Г-3	16	21	2400
НШ 10Н-3	16	21	2400

Номинальный объем рабочей камеры для модельного ряда серии составляет 10 см³. Масса одного агрегата не превышает 3 кг.

Насосы НШ 14 и 16 устанавливаются в гидравлические системы рулевого управления тракторов марок МТЗ-1221, МТЗ 1022 и МТЗ -1521 производства Минского тракторного завода.

Технические характеристики насосов НШ 14 и НШ 16 расположены в таблице.

Модель	Давление, МПа	Подача, л/мин	Частота вращения, об/мин
НШ 14Г-3	30,3	16	2400
НШ 14Д-3	30,3	16	2400
НШ 14В-3	30,3	16	2400
НШ 16-3	34,4	16	2400

Номинальный объем рабочей камеры для модельного ряда НШ 14 составляет 13,7 см³, для НШ 16-3 объем камеры равен 15,6 см³. Масса одного агрегата из каждой модельной линейки не превышает 2,5 кг.

Насосы НШ 32 и 50 устанавливаются в гидравлические системы рулевого управления самосвалов завода им. Кирова, погрузчиках, выпускаемых Львовским заводом, а так же разнообразных тягачах.

Технические характеристики насосов НШ 32 и НШ 50 представлены в таблице.

Модель	Давление, МПа	Подача, л/мин	Рабочий объем камеры, см³
НШ 32-4	20	68,6	32
НШ 32-3	16	68,6	32
НШ 50-4	20	68,6	50
НШ 50-3	16	68,6	50

Насосы НШ 71 и 100 устанавливаются в гидравлические системы рулевого управления, также навесного оборудования тракторов марок К-700А, К 701, К-702, К-702М, К-703 Петербуржского тракторного завода.

Технические характеристики насосов НШ 71 и НШ 100 сведены в таблице.

Модель	Давление, МПа	Подача, л/мин	Рабочий объем камеры, см³
НШ 71-4	20	123,1	71
НШ 71-3	16	121,8	71
НШ 100-4	20	173,4	100
НШ 100-3	16	173,4	100

Номинальное давление на выходе, которое насос НШ способен обеспечить зависит от конструктивных особенностей модели и может находится в диапазоне от 16 до 21 Мпа для моделей с индексом 3 и от 20 до 25 Мпа для моделей с индексом 4.

Установка насоса НШ

Перед тем как начать монтаж оборудования убедитесь, что направление вращения вала шестеренного насоса НШ совпадает с направлением вращения привода.

Насос шестеренчатый НШ предусматривает крепление к корпусу привода с помощью болтов (или шпилек) и гаек. Для исключения развинчивания резьбового соединения предусмотрите установку контргаек или гроверов.

В месте соединения с гидролинией под насос нш – всасывающий и напорный патрубки необходимо установить прокладки для обеспечения герметичности этих соединений.

Со стороны всасывающей линии не рекомендуется устанавливать какую-либо арматуру, например, краны, фильтры и т.д. Кроме того всасывающая линия должна быть как можно более короткой с минимальным количеством изгибов.

Со стороны напорной линии рекомендуется предусмотреть место для монтажа манометра для контроля падения давления в системе.

Для контроля чистоты перекачиваемой оборудованием жидкой среды рекомендуется установить фильтр тонкой очистки в месте заливки масла в систему. Ведь перекачиваемой насосом НШ масло служит не только рабочей средой, но и смазывает подшипники оборудования.

Проводя монтаж или демонтаж насоса НШ, или замену масла необходимо следить за чистотой. Загрязненное масло может привести к появлению задиров на поверхности подшипников и к дальнейшей поломке оборудования.

Стоимость насосов НШ

Технические характеристики насосов НШ и область их применения красноречиво говорят о их огромном распространении и высокой эффективности. Если все это обобщить то получается, что.

Достоинства:
  низкая стоимость;
  простая конструкция;
  ремонтопригодность;
  возможность работы с широким диапазоном вязких сред;
  высокая частота вращения;
  надежность.

Недостатки:
невозможно регулировать рабочий объем;
повышенные требования к качеству изготовления шестерен.

Вместе со статьей «Насос НШ: технические характеристики, установка, принцип работы» читают:

Узнайте, как работают жидкостно-кольцевые вакуумные насосы

Как работают жидкостно-кольцевые вакуумные насосы

Жидкостно-кольцевые вакуумные насосы представляют собой вращающиеся машины прямого вытеснения, обеспечивающие технологический вакуум в промышленных применениях, таких как химическая, электроэнергетическая, экологическая, пищевая промышленность и упаковка напитков. , морской, горнодобывающей, нефтегазовой, фармацевтической, целлюлозно-бумажной и текстильной. В жидкостно-кольцевых вакуумных насосах в качестве герметика используется вода или другая жидкость, совместимая с технологическими процессами. Простота эксплуатации и отсутствие соприкасающихся частей делают жидкостно-кольцевые вакуумные насосы безопасным и надежным выбором для работы с грязными и потенциально опасными газовыми потоками. Жидкостно-кольцевые насосы доступны в одно- и двухступенчатом исполнении, а также сконфигурированы как компрессоры для еще большей универсальности.

Ознакомьтесь с нашими жидкостно-кольцевыми вакуумными насосами

Принцип работы

Уплотнительная жидкость образует кольцо внутри корпуса насоса, когда рабочее колесо вращается, образуя небольшие камеры для улавливания газа. Ось ротора эксцентрична по отношению к корпусу, что позволяет жидкости почти заполнять, а затем почти опорожнять каждую камеру ротора за один оборот, создавая сжатие газа для насосного действия. Вакуумный впускной и атмосферный выпускной патрубки обеспечивают пути потока перекачиваемой газовой смеси. Теплота сжатия газа рассеивается в уплотняющей жидкости, а часть жидкости вытекает наружу. Выхлопной газ и сброс остаточной воды отделяются от газового потока и направляются в вытяжку дома и возвращаются в насос соответственно. Уплотнительная жидкость заменяется постоянным потоком более холодной уплотнительной жидкости.

Посмотрите это видео, чтобы узнать, как это работает 006

Принимает перенос — Мягкие твердые частицы, влага, шлаки, химикаты и многое другое не повредит насос. Эти примеси будут просто вымываться через напор насоса.
Прохладная и бесшумная работа —
Насос работает без нагрева благодаря циркуляции уплотняющей воды внутри насоса. Работа относительно тихая — не более 85 дБА.
Постоянная работа при любом уровне вакуума — Насос может работать постоянно и непрерывно при любом уровне вакуума — от 29 дюймов ртутного столба до атмосферного давления.

Простота обслуживания и увеличенный срок службы насоса — Жидкостно-кольцевые вакуумные насосы имеют прочную конструкцию и имеют только одну движущуюся часть — ротор, который установлен на валу, поддерживаемом набором подшипников, рассчитанным на длительный срок службы при непрерывной операция. Это приносит пользу пользователю благодаря меньшему износу и более простому и доступному техническому обслуживанию.
Окружающая среда — Насосы не требуют замены масла, фильтров, масляных поддонов, конденсатора и т. д. По этой причине производственные помещения работают в чистоте, без масляных загрязнений и сбросов масла в канализацию.

A Взгляд внутрь жидкостно-кольцевого вакуумного насоса

Технология жидкостно-кольцевых вакуумных насосов

Технология проектирования жидкостно-кольцевых вакуумных насосов усовершенствована для достижения оптимальной и надежной работы в жестких условиях суровых промышленных условий. Жидкостно-кольцевые вакуумные насосы представляют собой экономичное и надежное решение, разработанное с учетом конкретных требований заказчика.

Конденсация паров может дать бонус к производительности

Сухой воздух или смесь сухих газов сжимается от вакуума до атмосферного давления в жидкостно-кольцевом насосе почти так же, как и в любом другом насосе объемного типа, за исключением того, что меньше повышение температуры газового потока через насос.

Влажный воздух или газовые смеси, содержащие конденсирующийся пар, ведут себя совершенно иначе. Часть пара, поступающего в жидкостно-кольцевой насос, конденсируется при охлаждении уплотняющей жидкостью с более низкой температурой. Конденсат смешивается с уплотняющей жидкостью. Теперь он занимает гораздо меньше места по сравнению с его прежними объемными размерами, когда он был компонентом входного газового потока. Это объемное уменьшение становится бонусом емкости.

Единственный пар, который можно сконденсировать достаточно рано, чтобы избежать сжатия, способствует увеличению пропускной способности впускного отверстия. В каждой камере ротора конденсация должна произойти до того, как эта камера пройдет через впускное отверстие. Любая конденсация, возникающая после отключения, не повлияет на производительность насоса на входе.

Жидкостно-кольцевые вакуумные насосы могут перекачивать большие объемы жидкости через входное отверстие с незначительным снижением производительности по газу. Чтобы максимизировать бонус конденсации, часть жидкости часто распыляется во впускной трубопровод перед самим вакуумным насосом.

Глобальный поставщик

Обладая более чем 110-летним опытом, специалисты NASH CERTIFIED обеспечивают послепродажную поддержку, включая техническое обслуживание, обслуживание, запасные части и ремонт. Сервисные центры расположены по всему миру, чтобы защитить ваши инвестиции в вакуумную систему и предоставить качественные, надежные и эффективные решения.

Сопутствующая информация

Жидкостно-кольцевые вакуумные насосы и компрессоры Vectra XLCL Жидкостно-кольцевые вакуумные насосы и компрессоры904 Жидкостно-кольцевые вакуумные насосы и компрессоры2BE3 и 2BE4 Жидкостно-кольцевые вакуумные насосы и компрессоры2AV2 Жидкостно-кольцевые вакуумные насосы с опорой

Запросить цену

Связаться с нами

Запросить обслуживание, запасные части или поддержку Вакуум

Наши винтовые вакуумные насосы и системы для сухого , чистые, гибкие и безопасные вакуумные решения. Они разработаны для строгих, непрерывных требований жесткой промышленной среды; таких как фармацевтика и тонкая химия.

Наши сухие вакуумные насосы и системы являются одними из самых надежных и высокоэффективных решений на рынке. Узнайте больше о нашем предложении сухих продуктов, нажав на карточки ниже.

УЗНАТЬ О СУХИХ ВАКУУМНЫХ НАСОСАХ И СИСТЕМАХ

Сухие винтовые вакуумные насосы

Сухие вакуумные системы, проектируемые на заказ

NDC-0062, 0122NDC1000

Мы предлагаем широкий ассортимент сухих вакуумных насосов, упакованных как простые насосы. , предварительно спроектированные или спроектированные на заказ системы. Системы, спроектированные на заказ, разрабатываются по индивидуальному заказу в соответствии с технологическими требованиями заказчика. Предварительно спроектированные пакеты доступны для быстрой доставки с установкой plug & play.

Бесконтактная работа

Наши сухие вакуумные насосы работают бесконтактно. Это означает, что они не требуют смазки в насосной камере. Поэтому наши сухие вакуумные системы работают без воды, масла или любой другой жидкости. Это приводит к основным преимуществам, таким как отсутствие технологического загрязнения или загрязнения, вызванного работой насоса.

Сухие вакуумные насосы и системы NASH предлагают значительные технологические и экономические преимущества. Сухая технология обеспечивает более низкие затраты на установку, более простое обслуживание, низкие эксплуатационные расходы и меньшее воздействие на окружающую среду, обеспечивая при этом более гибкий вакуум.

Разработаны для работы в тяжелых промышленных условиях

Наши сухие винтовые вакуумные насосы и системы обеспечивают чистый, безмасляный вакуум для различных промышленных применений. В этих случаях наши насосы работают с низкой скоростью вращения, обеспечивая плавную и надежную работу. Возможности более высокого давления нагнетания наряду с высокой устойчивостью к парам и пыли гарантируют более продолжительное время процесса и длительный срок службы.

СУХИЕ ВАКУУМНЫЕ НАСОСЫ ПРИМЕНЕНИЕ

Наши сухие вакуумные насосы и системы безопасно и надежно работают с коррозионными веществами, органическими и неорганическими веществами и растворителями. Таким образом, сухие вакуумные насосы и системы NASH идеально подходят для таких применений, как дегазация, вакуумная металлургия, улавливание паров и центральные вакуумные системы.

Поскольку для этих применений требуется чистый безмасляный вакуум, наши сухие насосы предназначены для следующих сегментов рынка:

Химическая
Фармацевтика
Промышленный
Нефтехимия

СУХИЕ НАСОСЫ И СИСТЕМЫ ДЛЯ ХИМИЧЕСКОЙ ПРОМЫШЛЕННОСТИ

Кроме того, наши сухие вакуумные насосы и системы имеют широкий рабочий диапазон, низкую стоимость жизненного цикла и длительные интервалы технического обслуживания. Широкий рабочий диапазон позволяет насосу иметь неограниченную производительность с различными вариантами форвакуумных насосов, включая высоковакуумные бустеры.

Сухие вакуумные насосы NASH работают при давлении значительно ниже 0,1 торр до атмосферного давления. Низкие затраты в течение жизненного цикла и отсутствие обслуживания приводят к высокой эффективности и снижению затрат на электроэнергию и коммунальные услуги, а также к минимальному времени простоя.

Сухой винтовой вакуумный насос Принцип работы

Сухой вакуумный насос

Сухой винтовой вакуумный насос состоит из двух параллельных, не соприкасающихся спиральных винтовых роторов
(1) и (2). Рис. 1, вращаются синхронно с высокой скоростью через прецизионные шестерни (3). Они вращаются в противоположных направлениях. Следовательно, улавливание количества газа на входе (5). Затем транспортируйте его к выпускному отверстию (6) и в выпускной канал (7). Стены статора (9) и специальная форма зацепляющихся винтов образуют компрессионные камеры или карманы (4) , которые транспортируют газ.

Небольшие зазоры между винтами и статором, а также небольшие зазоры между сцепляющимися винтами обеспечивают малую величину обратной утечки к входному отверстию по сравнению с прямым потоком газа, создаваемым винтовыми карманами.

Обратный поток перекачиваемых газов предотвращается длиной границы уплотнения (т. е. количеством спиралей и плотных зазоров). В насосах, оснащенных прижимной пластиной, небольшое обратное расширение газа в шнеки происходит, когда выпускной клапан или порт впервые открываются. Он быстро вытесняется, поскольку захваченный объем постепенно уменьшается до нуля под действием винтов.

Обратный поток газа в первую очередь регулируется шириной «уплотняющих площадок» на концах профиля шнека. Эти широкие площадки проходят в непосредственной близости от статора и минимизируют обратную утечку газа. Предельное давление в винтовых насосах может быть менее 0,01 или 0,01 мбар.

В моделях с переменным шагом газ сжимается при изменении шага, чтобы обеспечить дополнительное сжатие перед выпуском насоса. Это более равномерно распределяет тепловую нагрузку по длине роторов. В моделях с одним шагом большее сжатие достигается на последнем полуобороте по сравнению с компрессионной пластиной или клапаном, смещая выделение тепла в сторону выхлопа. В сухих насосах температура должна быть достаточно высокой, чтобы избежать образования конденсата, и достаточно низкой, чтобы избежать самовоспламенения и полимеризации. Постепенно повышающаяся температура газа по направлению к выхлопу в насосах с переменным шагом значительно помогает предотвратить конденсацию перекачиваемых паров. Винтовые насосы с переменным шагом также потребляют энергию более эффективно, чем насосы с одинарным шагом.

Охлаждение осуществляется через окружающий кожух (8). Насосы могут быть сконфигурированы для прямого или непрямого охлаждения с замкнутым контуром. У последнего есть много преимуществ, поскольку это означает, что охлаждающая вода завода никогда не находится в прямом контакте с материалом насоса, а рубашка не может заилиться или подвергнуться коррозии из-за плохого качества охлаждающей воды.

Имеется газобалластное отверстие (10) . При необходимости газовый балласт может помочь разогреть холодный насос или быстрее высушить влажный насос, удалить легковоспламеняющиеся пары из диапазона воспламенения и помочь удалить твердые частицы из насоса, особенно во время промывки растворителем.

Хотите узнать больше о технологии, лежащей в основе наших винтовых вакуумных насосов и систем? Посетите нашу страницу технологий или посмотрите видео ниже!
