Принцип работы датчика коленвала – принцип работы, устройство, неисправности, проверка

Содержание

Неисправности датчика коленвала - устройство и принцип работы

Признаки неисправности датчика коленвала предупреждают водителя о том, что необходимо провести срочный ремонт, оказывает непосредственное влияние на работу двигателя. Этот агрегат точечно определяет момент, когда в цилиндр ДВС нужно подать горячее. Если не устранить неисправности датчика, то двигатель перестанет работать.

Что такое датчик коленвала

Датчик оборотов коленвала — это прибор, который установлен на автомобилях, оснащенных электронной системой управления двигателем. Он дает возможность двигателю контролировать местоположение коленвала. Такого рода контроль требуется для того, чтобы обеспечить стабильное функционирование системы топливного впрыска.

Симптомы неисправности датчика коленвала способны повлечь остановку мотора, поэтому необходимо вовремя заметить основные признаки неисправности ДПКВ. Нарушение в работе ДПКВ провоцирует возникновение неполадок в системе питания, которая начинает блокировать своевременную подачу горючего. Это приводит к тому, что система зажигания не поджигает топливно-воздушную смесь.

Расположение датчика коленвала

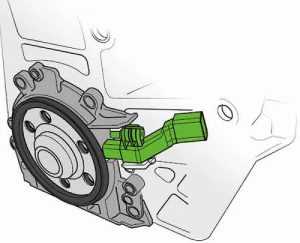

Место расположения ДПКВ — это кронштейн, который находится в центральной части шкива на приводе генератора. Он устанавливается рядом с конструкцией зубчатого шкива привода с промежутком в 1-1.5 мм.

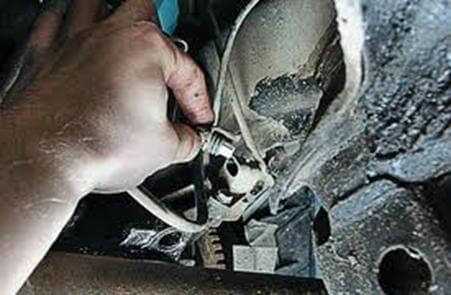

Чтобы заменить датчик или выполнить его регулировку, к нему необходимо подсоединить провод длиной 50-70 см. Чтобы выставить или откорректировать положение, нужно отрегулировать шайбу, которая закреплена над посадочным гнездом ДПКВ.

Перед тем как поменять данный прибор, рекомендуется провести его диагностику. Многих автолюбителей волнует вопрос о том, что еще необходимо сделать, прежде чем его снимать — снять следует замеры по соотношению болтов крепления к корпусу и положению ДПКВ.

Как работает датчик коленвала

Многих интересует вопрос о том, зачем нужен датчик коленвала. Этот прибор напрямую влияет на продуктивность двигателя автомобиля.

Нарушение провоцирует сбои в работе ДВС или остановку мотора, влияющей на работу двигателя.

В функции ДПКВ входит:

  •  синхронизация работы топливных форсунок;
  •  синхронизация системы зажигания.

Принцип работы ДПКВ сводится к тому, что он подает сигнал на ЭБУ. Данное сообщение говорит о позиции, в которой находится коленвал. Такой сигнал содержит в себе информацию о частоте и направлении вращения коленчатого вала.

Устройство датчика коленвала

Система данного элемента коленчатого вала включает в себя:

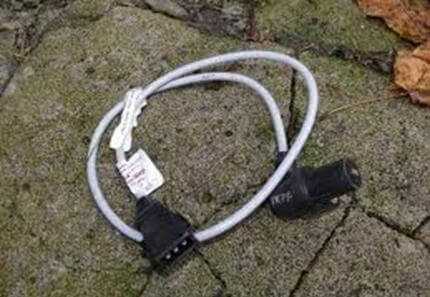

  • Обмотка датчика
  • Корпус
  • Уплотнитель
  • Привод
  • Кронштейн креплениея
  • Магнитопровод
  • Диск синхронизации

Ремонт предполагает необходимость прозвонить ДПКВ, используя для этого омметр. Для этих целей необходимо произвести замеры сопротивления на обмотке агрегата.

Признаки неисправности датчика коленвала

Признаки неисправности датчика положения коленвала:

  • нарушение плавного процесса сгорания топливно-воздушной смеси (детонация) в двигателе при динамической нагрузке;
  • на холостом ходу обороты становятся неустойчивыми;
  • низкий уровень мощности двигателя транспортного средства;
  • снижение уровня динамики автомобиля;
  • двигатель не реагирует на зажигание, т.е. он не заводится;
  • машина дергается по ходу движения;
  • неконтролируемое повышение или понижение оборотов.

Сбои в функционировании ДПКВ могут быть периодическими и не всегда давать о себе знать. В таком случае необходимо воспользоваться услугой компьютерной диагностики двигателя, которая может точно установить причину неполадки.

Причины поломки:

  1. Замыкание между витками в обмотке ДПКВ. В результате импульсы сбиваются к ЭБУ. Здесь необходимо заменить прибор.
  2. Поломка зубьев задающего венца.
  3. Нерабочие контакты, которые находятся в системе обмотки и подвода проводов. В данных обстоятельствах не требуется менять ДПКВ, а следует сделать очистку соединения и обмотки.
  4. Основанием выхода ДПКВ из строя может стать и наличие механического повреждения, которое было получено в период проведения работ под капотом.
  5. Еще одним обстоятельством, повлекшим поломку коленчатого вала, может стать попадание инородных объектов в область между ДПКВ и зубчатым шкивом.

Эти ошибки и неполадки в работе транспортного средства могут быть вызваны другими поломками. Датчик положения коленвала, признаки неисправности которого могут быть обусловлены различными обстоятельствами, требует тщательной проверки.

Как проверить датчик коленвала самостоятельно

Есть 3 способа проверки неисправности датчика коленчатого вала:

  • измерение при помощи омметра;
  • проверка значения индуктивности;
  • использование осциллографа.

Проверка датчика положения коленвала при помощи омметра:

  1. Для данной проверки необходимо приобрести мультиметр.
  2. Его нужно поставить в положение измерения сопротивления.
  3. Затем измерить уровень сопротивления катушки индуктивности: щупами прибора дотронуться до выводов катушки.
  4. Допустимое значение — 500-700 Ом.
  5. Если результаты измерения находятся в заданном диапазоне значений, то коленчатый вал в норме.

Проверка датчика коленвала с использованием замера индуктивности:

  1. Нужно обзавестись мегаомметром, трансформатором сетевого типа. Также необходимо приобрести измеритель индуктивности и вольтметр.
  2. Используя мультиметр, произвести замеры индуктивности.
  3. Нормальные показатели — это 200-400 мГн.
  4. Используя мегаомметр, измерить показатели сопротивления изоляции между проводами катушки.
  5. Полученные данные не должны быть ниже 0,5 Мом.
  6. Размагничивание катушки осуществляется с использованием сетевого трансформатора.
  7. Отклонение от нормы свидетельствует о том, что требуется замена датчика коленвала.

Осциллограф дает полное представление о состоянии ДПКВ. Для диагностики необходимо выполнить следующие действия:

  1. Щупы подсоединить к проводам, которые ведут к катушке.
  2. Открыть программное обеспечение для работы с осциллографом.
  3. Провести предметом из металла перед ДПКВ.
  4. Все данные будут отражены на экране.

Если ДПКВ фиксирует перемещение металлического объекта, то датчик находится в исправном состоянии. Данный способ диагностики рекомендуется проводить при работающем двигателе, так результаты будут точнее. Для этого потребуется подключить щупы параллельно к выводам датчика.

djago.ru

За что отвечает датчик коленвала и как он работает?

Вы уже имеете за спиной пару-тройку тысяч километров, но еще не знаете, за что отвечает датчик коленвала, тогда мы постараемся расширить ваш кругозор за следующие 5 минут. Прежде всего, стоит правильно понимать, что собой представляет эта деталь и какие именно функции она выполняет. Поэтому начнем разбираться.

Устройство датчика положения коленвала – немногочисленность деталей

Этот датчик является электромагнитным по принципу работы. Благодаря ему, производится синхронная работа топливных форсунок в системе впрыскивания топлива и всей системы зажигания. Расположена эта деталь на кронштейне, рядом со шкивом привода генератора. Устанавливая ее, соблюдают зазор между зубчатым шкивом и самим датчиком.

Величина этого зазора должна быть в пределах 1 миллиметра, добиваются этого посредством подбора соответствующих шайб.

На синхродиске находится 60 зубьев, причем 2 из них отсутствуют, а начало двадцатого совпадает с мертвой точкой (верхней) первого или же четвертого цилиндра. Устройство датчика положения коленвала предполагает зазор между его торцевой поверхностью и зубьями диска. А сам же он представлен в виде обмотки из медного провода и намагниченного сердечника, расположенного внутри нее.

За что отвечает датчик коленвала – признаки поломки

Устройство не самое сложное, согласитесь, но и простым его не назовешь. Следующим объяснением постараемся внести ясность, для чего нужен датчик коленвала. А существует он для синхронизации управления форсунок и системы зажигания, поэтому можно смело заявить, что он является одной из наиболее важных деталей всего автомобиля.

Мы определились, на что влияет датчик коленвала автомобиля, и становится вполне понятно, что его поломка приведет, скорей всего, к выходу из строя абсолютно всего механизма. Поэтому в целях безопасности перед длительными поездками сделайте диагностику данной детали, дабы не попасть в неприятную ситуацию.

На неисправность могут указывать следующие признаки:

  • значительно снижается мощность работы двигателя;
  • в некоторых случаях и вовсе происходит остановка работы движка;
  • во время холостого хода обороты мотора не устойчивы;
  • происходит непроизвольное снижение или повышение оборотов.

Таким образом, если неисправность в демпфере, тогда не будет производиться должная синхронизация фаз зажигания и впрыска из-за их смещения относительно друг друга. При малейших признаках неполадок сразу же следует обратиться к специалистам, которые не только знают, как работает датчик положения коленвала, но и могут правильно выявить поломку и устранить ее.

В чем заключаются функции датчика коленвала?

Принцип работы датчика положения коленвала можно выразить в генерации синхроимпульсов напряжения таким образом, чтобы они были синхронны прохождению зубьев мимо торцов датчика. Получаемая форма осциллограммы напряжения близка к синусоиде. Получаемая же амплитуда напряжения, а также частота следования импульсов прямо пропорциональна частоте вращения сердца автомобиля – его двигателя. Поэтому, если двигатель работает на холостом ходу, то амплитуда напряжения должна быть не меньше 6 Вольт. А во время прокрутки движка с помощью стартера это значение должно быть более 5 Вольт.

Функции датчика коленвала заключаются в определении положений газораспределительного механизма и коленчатого вала движка. А информация, поступающая от него на систему управления двигателем, непосредственно влияет на впрыск топлива и зажигание. Конечно, мы не можем постоянно контролировать его работу, однако, зная, как работает датчик коленвала, мы можем периодически проводить его диагностику самостоятельно.

Можно это осуществить не самым быстрым способом, но все же: демонтируем деталь с двигателя и проверяем его сопротивление, которое должно колебаться в пределах 550-750 Ом. Если же это не так, следовательно, деталь неисправна и нуждается в срочном ремонте либо же вовсе замене. Помните, что датчик коленвала играет одну из ведущих ролей, поэтому крайне важно следить за его состоянием.

carnovato.ru

Неисправность датчика положения коленвала (ДПКВ). Как определить

Неисправности датчика коленвала обычно приводят к падению мощности двигателя, перерасходу топлива, снижению динамических характеристик автомобиля, появление детонации. При полном выходе ДПКВ из строя двигатель вовсе не будет работать, так как этот элемент синхронизирует работу систем зажигания и впрыска.

Содержание:

Расположение датчика положения коленчатого вала

Несмотря на то, что в разных машинах датчик положения коленчатого вала выполняет одну и ту же функцию, его расположение будет разниться в зависимости не только от марки и модели автомобиля, но и от установленного в нем двигателя. Рассмотрим несколько примеров.

На инжекторных двигателях «10-й серии», установленных на популярные отечественные автомобили ВАЗ-2110, 2111, 2112 датчик положения коленвала расположен в районе шкива ремня генератора, а именно на крышке масляного насоса.

На автомобилях Daewoo Nexia расположение датчика зависит от установленного в машине мотора. Так, на двигателе F16MF ДПКВ расположен напротив задающего венца (или другое название — диска), то есть, на заднем конце непосредственно коленчатого вала. На двигателях A15MF, G15MF и A15SMS той же машины датчик установлен напротив задающего диска на шкиве коленчатого вала.

На популярных машинах Renault Logan с двигателями объемом 1,4 и 1,6 литров чтобы добраться до датчика положения коленчатого вала необходимо будет демонтировать шланг воздухозаборника с патрубка воздушного фильтра. Так как ДПКВ находится справа внизу, в районе блока цилиндров. Непосредственно датчик можно легко опознать по крепежной пластине, имеющей два монтажных отверстия.

На автомобиле Hyundai Sonata датчик положения коленчатого вала находится под крышкой ремня ГРМ, внизу, в районе балансировочного ролика. Датчик можно найти по фишке, которая идет от него непосредственно к корпусу клапанной крышки.

Вообще, на большинстве автомобилей ДПКВ находится в непосредственной близости к коленчатому валу и/или к блоку цилиндров, на одном или другом его крае. Отличительная черта датчика положения коленвала — наличие длинного провода, соединяющегося с фишкой питания прямо на нем. Если вы по каким-либо причинам не смогли найти датчик на собственном автомобиле — обратитесь за помощью к мануалу (технической документации) или поищите соответствующую информацию на тематических форумах в интернете.

Работа датчика положения коленвала

Функция датчика положения коленчатого вала это синхронизации работы систем впрыска и зажигания. Он передает информацию о положении (угле поворота) коленвала в конкретный момент времени на электронный блок управления двигателем (ЭБУ), который, в свою очередь дает команды на зажигание топливной смеси в двигателе. Соответственно, при выходе датчика из строя двигатель попросту перестанет работать, то есть, заглохнет или не запуститься. Однако в большинстве случаев неисправность датчика положения коленвала выражается в отрыве или нестабильности провода питания и сигнала.

Принцип работы

Работа датчика ДПКВ, независимо от типа по котором работает заключается в том, чтобы отслеживать отсутствующий зубец на венце коленвала (или два зубца, в зависимости от конструкции конкретного двигателя). Для этого существует так называемый синхронизирующий диск, по периметру которого расположены указанные металлические зубцы. Соответственно, датчик фиксирует их по магнитному полю. Однако он также “чувствует” пропуск двух из них, соответственно, в нем не образуется электрический сигнал, происходит пропуск, что и является сигналом для ЭБУ о положении коленчатого вала в определенном положении и синхронизации системы зажигания по цилиндрам.

Так, если это магнитно-индукционный датчик, то он работает в магнитном поле (намагниченный сердечник с обмоткой из медной проволоки) и когда мимо него проходят металлические зубья диска синхронизации в нем появляется электрический ток (сигнал), который и передается на ЭБУ, сигнализируя об определенном положении коленчатого вала (соответствует положению пропущенных зубьев).

Датчики Холла работают на они так называемом эффекте Холла, который заключается в том, что возникает сигнал при пересечении переменным магнитным полем диска синхронизации, то есть, постоянного поля датчика положения коленчатого вала. При этом изменяется его напряжение, которое и является сигналом, передаваемым на электронный блок управления.

Реже на автомобилях можно встретить так называемые оптические датчики. Они работают по принципу источника и приемника света через зубья синхронизирующего диска. Соответственно, в случае, если светопринимающий элемент отмечает, что свет пропал на большее, чем положено, время, то это становится сигналом для электронного блока управления об определенном положении коленвала с теми же последствиями, что и для датчиков других типов.

Кроме того ДПКВ не только фиксируют положение коленвала в конкретный момент времени, но и определяют частоту его вращения.

Признаки неисправности датчика коленвала

Когда выходит из строя датчик положения коленвала, то признаки его неисправности можно определить по таким тиопвым симптомам:

  • снижение мощности двигателя, он «не тянет», в том числе при езде в гору и/или при загруженной машине;
  • обороты двигателя «плавают», причем во всех режимах, как во время движения, так и на холостом ходу;
  • возрастает расход топлива;
  • «провал» при нажатии на педаль газа, машина не набирает обороты;
  • детонации двигателя на высоких оборотах работы двигателя;
  • появилась ошибка код P0336, что свидетельствует о нарушении диапазона / производительности датчика положения коленчатого вала.

Тут стоит сделать ремарку, и упомянуть о том, что перечисленные выше признаки неисправности датчика ДПКВ являются самыми частыми, и могут также указывать на поломку некоторых других автомобильных датчиков, диагностику которых тоже, возможно, придется сделать. Тем более, что датчик коленвала — достаточно надежная деталь и выходит из строя достаточно редко.

Причины неисправности датчика коленвала

Существует ряд типовых неисправностей, из-за которых датчик положения коленчатого вала перестает корректно работать. Среди основных поломок:

  • Нарушено расстояние между диском синхронизации и сердечником датчика. Обычно соответствующее значение находится в пределах от 0,5 до 1,5 миллиметра. Регулируется оно при помощи установленных регулировочных шайб. Расстояние может быть нарушено при замене датчика на новый, механическое смещение шайбы или датчика в результате ремонтных работ либо аварии. Также причиной подобной поломки может быть попадание грязи или пыли в зазор между датчиком и диском синхронизации.
  • Обрыв провода или плохой контакт. Например, у датчика может быть плохо соединена питания фишка, в результате повреждения ее фиксатора. Реже повреждается изоляция провода (снижение значения изоляции, перелом провода), из-за чего электрический сигнал проходит не на ЭБУ, а на корпус машины или другие элементы подкапотного пространства.
  • Повреждение обмотки. В редких случаях внутри датчика повреждается его обмотка, из-за чего он начинает некорректно работать либо не работать вовсе. Причины, по которым обмотка вышла из строя, могут быть различными — разрушение вследствие вибрации, окисления, некачественного (тонкого) провода, повреждение сердечника и так далее.
  • Повреждение диска синхронизации. Например, какие-либо зубья диска могут быть повреждены в результате выполнения ремонтных работ либо аварии. Если диск постоянно грязный, то зубья по естественным причинам могут изнашиваться и стачиваться. На тех авто, где стоит резиновый демпфер, в случае его разрыва, уходит метка отслеживания.
  • Повреждение светодиода либо элемента светопоглощения. Этот вариант подходит для старых машин, на двигателе которых установлен оптический датчик положения коленчатого вала.

Обычно при частичном или полном выходе датчика из строя его ремонт невозможен, поскольку его корпус является запаянным и неразборным. Соответственно, заменить провод (обмотку) и/или намагниченный сердечник в нем практически невозможно. По этой причине негодный датчик утилизируют, а вместо него покупают и устанавливают новый, благо цена на него невысокая, а в магазинах представлены самые различные модели для разных автомобилей.

Как определить неисправность датчика коленвала

Проверить работоспособность датчика несложно и сделать можно любому с помощью буквально одного мультиметра. На большинстве современных автомобилей устанавливаются именно индукционные датчики положения коленвала, поэтому вкратце остановимся на проверке устройств этого типа.

Так, ДПКВ можно проверить тремя способами — с помощью омметра, проверить значение индуктивности катушки, а также с использованием осциллографа. Кроме этого, важным элементом проверки датчика положения коленчатого вала является выставление правильного зазора между чувствительным элементом датчика, а также диском синхронизации (расстояние нужно уточнить в документации, оно находится в пределах 0,5…1,5 мм).

Как проверить датчик коленвала?

Есть три способа проверки ДПКВ - мультиметром (проверяется сопротивление обмотки), тестером (проверяется сопротивления изоляции и индуктивности) и осциллографом.
Подробнее



Самый простой и доступный практически любому автовладельцу метод — проверить внутреннее сопротивление датчика. Для этого достаточно использовать электронный мультиметр, переключенный в режим измерения сопротивления электрической цепи. У большинства современных датчиков значение электрического сопротивления внутренней катушки составляет порядка 500…700 Ом (в некоторых случаях это значение может отличаться, поэтому желательно ознакомиться с техническими параметрами датчика отдельно). Также желательно проверить значение изоляции проводов. Оно не должно быть менее, чем 0,5 МОм.

Для измерения индуктивности автовладельцу понадобится мультиметр (мегаомметр), сетевой трансформатор, измеритель индуктивности, а также вольтметр. Опуская алгоритм проверки, стоит сразу отметить, что значение индуктивности внутренней катушки исправного датчика должно находиться в пределах около 200…400 мГн (может отличаться у разных датчиков, но незначительно). Если индуктивность значительно ниже (реже выше), то датчик, скорее всего неисправен, и необходимо выполнение дополнительных проверок, в том числе замер сопротивления катушки и изоляции.

Самый сложный, однако самый информативный и надежный метод проверки датчика положения коленчатого вала — с помощью осциллографа, обычно электронного (программный эмулятор). Для этого осциллограф подключают к выводам датчика при работающем двигателе автомобиля и настраивают программу для снятия осциллограммы. Ее рисунок даст четкое понимание, в рабочем ли состоянии датчик, и нет ли пробелов при его работе. Кроме этого, можно демонтировать датчик с его посадочного места, подключить к нему осциллограф и попросту поводить возле его чувствительного элемента каким-нибудь металлическим предметом (например, отверткой). Если он будет фиксировать передвижение, и на экране будет формироваться осциллограмма — скорее всего, датчик исправен.

В процессе проверки не будет лишним сканирование ошибок из памяти ЭБУ при помощи специальных сканеров. Это поможет как в определении ошибки ДПКВ, так и других элементов двигателя.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Датчик положения коленвала | Предназначение, принцип работы, ремонт и замена – на промышленном портале Myfta.Ru

Датчик положения коленвала предназначен в автомобиле для того, чтобы подавать сигнал положения коленчатого вала и частоты вращения в контролер. Такой сигнал является ни чем иным, как серией повторяющихся импульсов электрического напряжения, которые при вращении и генерируются данным устройством.

Импульсы управления системой зажигания и форсунками генерируются непосредственно на базе импульсов, сообщающих об опорном сигнале положения коленвала.

О том, где находится датчик положения коленвала, знает практически каждый автолюбитель, что уж говорить о специалистах своего дела — это крышка масляного насоса. Задающий диск при этом находится на расстоянии примерно 0,8-1,2 мм. Указанный задающий диск в объединении со шкивом, принадлежащим к приводу генератора, представляет собой уникальное зубчатое колесо со впадинами, являющимися равноудаленными. Для того чтобы синхронизация была максимально правильной, отсутствуют 2 зуба. В магнитопроводе при вращении коленчатого вала и задающегося диска изменяется магнитный поток. Делается это благодаря наведению импульсов напряжения переменного тока, находящегося в его обмотке.

Принцип работы датчика положения коленвала заключается в том, что это самое положение определяется с помощью контролера, который на автоматическом уровне занимается сравниванием времени, которому есть место между импульсами. Также контролер рассчитывает момент срабатывания модуля зажигания и форсунок.

От различных проблем провод устройства защищен специальным экраном, который через контроллер замкнут на массу.

При условии, что появились хоть какие-то признаки неисправности датчика положения коленвала, может перестать работать двигатель, а в память контролера заносится код неисправности и включается специальная лампа, которая и сигнализирует о той или иной неисправности.

Для того чтобы снять механизм, первым делом стоит выключить зажигание, а только после этого можно от него отсоединять провода. Теперь со снятием проблем не возникнет, ведь его можно произвести сразу же после того, как винт, с помощью которого устройство прикрепляется к масляному насосу, будет отвернут.

Теперь приступаем непосредственно к замене датчика положения коленвала. Для этого нужно прикрепить его к крышке масляного насоса с помощью винта. После этого можно присоединить провода к нашему механизму. Вот, в принципе, и весь процесс.

Зубчатым диском для такого агрегата чаще всего служит присутствующий на каждом автомобиле венец маховика. Конечно, такая схема максимально проста, но от этого она не становится и максимально удобной. Дело в том, что зубья изготовлены вовсе не с ювелирной точностью, из-за чего возникают проблемы с определением начала отсчёта. Выходом с такого положения станет установка датчика начала отсчёта и специального реперного штифта. ДНО, который монтируется на картере сцепления, за всё время может выдать только один импульс, который произойдёт в то время, когда штифт проходит в магнитном поле.

Для того чтобы деталь была более экоголичной и экономичной, лучше, чтобы в распоряжении стартера остался венец маховика, а вот для датчика лучше применить зубчаиый диск, с рассчитанными заранее движениями и функциями. Стандартными считаются диски, которые имеют 60 зубьев.

Основным конструктивным отличием устройства фазы от датчика положения коленвала является то, что в нем используется элемент Холла, который равен тому, который применяется во всех системах зажигания. Такой механизм имеет целых три вывода (это выход, + и -). В магнитной системе для него должна быть осуществлена модуляция магнитного потока, которая проводится по тому же принципу, что и для магнитоэлектрической модели.

Главным предназначением такого агрегата является то, что он предпочтительно используется в измерительной технике или же для исследования различных свойств твердых тел. Проверка датчика положения коленвала происходит благодаря тому, что ему не нужен источник питания.

Важно отметить и тот факт, что в них практически нет элементов, которые способны ломаться. Правда, амплитуда выходного сигнала целиком и полностью зависит от того, какую частоту вращения имеет коленчатый вал. А это означает, что при нижней предельной частоте вращения уровень выходного сигнала будет очень небольшим. Этот недостаток занимает главенствующие позиции потому, что распределительный вал вращается медленнее коленчатого.

На самых популярных в нашей стране автомобилях ВАЗ механизм фазы, который должен быть ответственен за определение момента конца такта сжатия, характерный для 1-го цилиндра, устанавливается на передней левой стороне головки цилиндров. Благодаря такому расположению он совместно с датчиком положения коленвала реагирует на частоту вращения стального диска, имеющего прорезь. Такой диск соотносится с впускным распределительным валом. Величина прорези пропорциональны длительности сигнала.

Конечно же, в любой момент в таком механизме может произойти любого рода поломка, которой всё же можно противостоять, если следить за своим автомобилем, вовремя заменять необходимые запчасти и своевременно проводить техническое обслуживание.

Множество автолюбителей задаются вопросом, как проверить датчик положения коленвала. Конечно, такой вопрос не является случайным. Поломки в механизме происходят время от времени и могут иметь как незначительные эффекты, которые практически не ощущаются в данный момент, так и очень значительные, сбивающие в той или иной степени работу механизмов автомобиля. Проверить устройство на момент неисправности, конечно, можно и самостоятельно, но лучше всё же в таком деле довериться профессионалам.

Если вам нужно купить либо продать подобный механизм для любой модели и марки автомобиля, то вы можете сделать это с помощью нашего сайта. Существует два варианта осуществления сделки: первый предполагает размещение на портале соответствующего вашим потребностям объявления, а второй прямую связь с поставщиком или клиентом.

myfta.ru

Признаки неисправности датчика положения коленвала

Диагностика и ремонт2 ноября 2017

В современном автомобиле работой бензинового либо дизельного двигателя управляет электроника. Контроллер готовит топливную смесь и регулирует искрообразование на электродах свечей зажигания, полагаясь на показания нескольких измерителей, размещенных в ключевых точках, – воздушном и выпускном тракте, дроссельной заслонке и так далее. Но что произойдет, если один такой элемент выйдет из строя? В данном случае предлагается рассмотреть признаки неисправности датчика положения коленвала (ДПКВ) и способы его проверки в гаражных условиях.

Как работает датчик?

Чтобы научиться выявлять неполадки указанного прибора, нужно представлять его конструкцию и понимать принцип работы. Устройство датчика несложное и включает следующие элементы:

  • многовитковая катушка;
  • магнитный сердечник;
  • выводы катушки припаяны к контактам разъема;
  • неразборный пластмассовый корпус с отверстием для крепления.

Измеритель устанавливается в непосредственной близости от зубчатого шкива, прикрепленного к коленчатому валу со стороны шестерен газораспределительного механизма. Посредством проводников датчик соединяется с главным электронным блоком, управляющим работой мотора.

Магнитный сердечник выведен наружу через торцевую часть пластикового корпуса и максимально приближен к зубьям вращающегося шкива. Просвет между деталями не превышает 1 мм.

Принцип действия прибора основан на явлении электромагнитной индукции. Когда в непосредственной близости от сердечника проходит значительная масса металла, катушка вырабатывает кратковременный электрический импульс. Зубцы крутящегося шкива вызывают череду таких импульсов, передающихся по проводам контроллеру. Благодаря этому электронный блок всегда «знает» положение коленвала, определяет верхние мертвые точки всех поршней и вовремя подает команду форсункам на впрыск топлива.

Отсюда возникло второе название прибора – датчик оборотов коленчатого вала. Надо понимать, что импульсы вырабатываются только при динамическом воздействии металлической массы, то есть, когда шкив вращается. Если коленвал остановился, ток в цепи элемента не возникает.

Примечание. По сигналам датчика контроллер не только своевременно направляет топливную смесь в цилиндры, но и дает команду системе зажигания вырабатывать искру, когда один из поршней выполняет такт сжатия и приближается к своей верхней точке.

Признаки неполадок датчика

Измеритель оборотов коленчатого вала считается довольно надежным устройством, исправно функционирующим от 100 тыс. км и более. Нередки случаи, когда элемент отрабатывает весь срок службы автомобиля. Неисправность датчика коленвала может возникнуть по таким причинам:

  1. Внутренний обрыв либо замыкание обмотки катушки возникает из-за длительного воздействия вибрации, передающейся от двигателя. Подобная поломка встречается весьма редко.
  2. Обрыв электрической цепи между прибором и контроллером. Причины – та же вибрация, оплавление проводников от контакта с горячими частями мотора либо случайное повреждение автолюбителем.
  3. Механическое разрушение корпуса случается в процессе ремонта, выполняемого в подкапотном пространстве. Например, удар сорвавшимся гаечным ключом.
  4. Нарушение контакта в разъеме от окисления или разбалтывания.
  5. Загрязнение рабочей поверхности, взаимодействующей с зубчатым шкивом.

Последний пункт списка требует отдельного пояснения. Общеизвестно, что электромагнитное поле проникает сквозь диэлектрические материалы, в том числе пыль и грязь. Но в месте расположения датчика к традиционным загрязнителям добавляются мелкие металлические частицы и стружка, летящая с шестерен. Попадая на торец сердечника, они экранируют магнитное поле, отчего электрический импульс постепенно ослабляется.

Справка. Загрязнение сердечника мельчайшими металлическими частицами характерно для изношенных силовых агрегатов с протекающими коренными сальниками. Смесь моторное масло + грязь + стружка толстым налетом покрывает находящиеся рядом детали, в том числе измеритель положения коленчатого вала.

Как хозяин автомобиля может определить симптомы неисправности датчика:

  1. Когда элемент полностью выходит из строя, двигатель глохнет и при последующих попытках запуска не подает признаков «жизни», поскольку контроллер не «видит» положение коленчатого вала. Аналогичный результат дает обрыв электрической цепи.
  2. Нестабильная работа на холостом ходу. Обороты мотора «скачут», наблюдается вибрация силового агрегата.
  3. Потеря мощности силового агрегата, провалы в процессе разгона.
  4. Увеличение расхода бензина либо солярки.

Как странно это ни звучит, но первый признак – самый благоприятный. Реанимировать «мертвый» мотор куда проще – достаточно проверить цепь или поменять сам датчик. При ненадежном контакте и прочих мелких неприятностях двигатель не отказывает, но ведет себя нестабильно. Проблема заключается в том, что при поломках других датчиков и неполадках системы зажигания силовой агрегат ведет себя таким же образом и выявить реальную неисправность гораздо сложнее.

Когда неисправен датчик расхода воздуха, положения дроссельной заслонки или лямбда – зонд, блок управления переходит на аварийный режим работы, подавая топливо по усредненным показателям. Отсюда нестабильная работа и повышенный расход. Такие же признаки наблюдаются при неполадках в цепи измерителя оборотов коленчатого вала.

Способы проверки в гаражных условиях

Когда двигатель вашего автомобиля резко «умер», необходимо снять датчик и произвести диагностику, описанную ниже. Если же мотор продолжает работать с признаками нестабильности, выполните такие манипуляции:

  1. Хорошенько очистите корпус прибора ветошью, смоченной органическим растворителем, – уайт-спиритом, скипидаром либо другим обезжиривателем. Особое внимание уделите торцу, обращенному в сторону зубчатого шкива.
  2. Убедитесь в надежности крепления. Из-за открутившегося винта датчик может отодвинуться от металлических зубьев, в результате зазор увеличится, а вырабатываемый импульс ослабеет.
  3. Прочистите контакты разъема от окисления.
  4. Осмотрите проводку на предмет оплавления либо перелома.

Если перечисленные действия не дают результата, производится демонтаж и проверка датчика коленвала мультиметром в 2 этапа. На первом измеряется сопротивление между клеммами прибора, что позволяет убедиться в целостности индукционной обмотки. Почистите контакты, включите омметр и проверьте сопротивление между ними. Нормальные показания лежат в диапазоне 500–700 Ом, при замыкании витков получите нулевое или пониженное значение, при обрыве – бесконечность.

На втором этапе испытывается работоспособность элемента согласно пошаговой инструкции:

  1. Переведите мультиметр в режим измерения напряжения, максимальный порог – 200 милливольт.
  2. Надежно прикрепите провода к контактам колодки датчика (например, зажимами типа «крокодил»).
  3. Возьмите любой металлический инструмент – гаечный ключ, большую отвертку или что-то подобное. Резко прикладывайте и отрывайте его от магнитного сердечника элемента, придерживая корпус рукой. Вольтметр должен показать скачки напряжения.

Совет. Если с датчиком коленчатого вала все в порядке, прозвоните проводку омметром. Возможно, причина кроется там.

Дальнейшие действия такие: поломанный измеритель оборотов коленвала меняется на новый, ремонту деталь не подлежит. Исправный датчик устанавливается обратно с соблюдением зазора, поиск неисправности продолжается в другом месте.

Несколько слов о том, как проверить датчик коленвала в пути, когда нет мультиметра и других диагностических приборов. Понадобится 2 провода и светодиодная лампочка от любого автомобильного светильника (например, салонного). Для удобства открутите элемент и подсоедините лампу к разъему, затем подносите к магниту гаечный ключ, как описывалось выше. Исправный датчик заставит светодиод вспыхивать.

autochainik.ru

ДПКВ (Датчик положения коленчатого вала): что это такое

Автомобильным датчиком, без которого работа двигателя невозможна, является ДПКВ, или датчик положения коленчатого вала. Что такое ДПКВ, в чем его важность, какими бывают подобные датчики и как они работают, вы узнаете из данной публикации.

Зачем нужен ДПКВ

Датчик положения коленвала помогает автомобильной электронике синхронизировать работу форсунок, а по сути запускать мотор и поддерживать его работоспособность.  При непосредственном участии этого датчика осуществляется тактовое, угловое и цикличное управление впрыском топливной смеси, а так же системой зажигания. Сразу же отметим, что если датчик коленчатого вала  вышел из строя, двигатель вы попросту не запустите.

Принцип работы датчика коленвала

Как выглядит датчик положения коленчатого вала

Здесь следует отметить, что принцип работы датчика положения коленвала зависит от его типа. А в современных автомобилях встречается три типа таких датчиков:

  • магнитные датчики;
  • датчики Холла;
  • оптические датчики;

Магнитный датчик представляет собой маленький генератор переменного тока. Только в роторе этого генератора, расположены магниты, причем, они располагаются так, чтобы их полюса чередовались. Вот собственно и весь секрет. Такой датчик не требует дополнительного электропитания, а потому может работать даже при разряженном аккумуляторе.

Датчик Холла использует одноименный эффект, когда при изменении магнитного поля изменяется и электрический потенциал  на элементе датчика. В таких системах используется синхронизационный диск. По одну сторону такого диска расположен магнит, а с другой стороны катушка с подмагниченным сердечником. Зубья синхронизационного диска, проходя между магнитом и катушкой, изменяют поле магнита, действующее на катушку. В результате возникает определенный электрический ток, который и регистрируется электронным блоком управления двигателя. На текущий момент, такие датчики наиболее распространены в  современных авто.

Оптический датчик положения коленвала наиболее прост. Здесь по обе стороны синхронизационного диска располагаются фотоэлемент и светодиод. Прохождение зубьев диска через световой поток диода, прерывает его, что сразу же регистрируется фотоэлементом.

Синхронизационный диск имеет строго расположенные зубья и просвет между ними. Причем не важно, какой тип датчика используется в данном случае. Такой просвет для электроники автомобиля является своеобразным маркером положения диска, а значит и коленчатого вала. Так же важным элементом здесь является расстояние между зубьями диска и элементами ДПКВ. Если это расстояние слишком большое или слишком маленькое,  показания датчика будут не точными, либо же, он вообще не будет работать.

Видео о ДПКВ

Читайте также: Что такое ДПДЗ и какие функции он выполняет.

Признаки неисправности ДПКВ

Помимо невозможности запустить двигатель, которая может быть вызвана и массой иных причин, проблемы с датчиком коленвала проявляются следующим образом:

  • двигатель глохнет на холостом ходу;
  • нестабильная работа на холостом ходу;
  • частые падения мощности мотора;
  • двигатель глохнет при переключении передач;
  • детонация при нагрузке на двигатель;
  • двигатель не запускается без видимых причин;

Признаки указанные выше, хотя и являются более чем красноречивыми, тем не менее, могут свидетельствовать не только о проблемах с датчиком положения коленчатого вала. А потому, заниматься самостоятельным ремонтом без определенных знаний и навыков, а так же специального, в первую очередь, диагностического оборудования, категорически не рекомендуется.

Собственно поломки в датчике коленвала могут быть разными и будут зависеть от типа этого датчика. В оптических устройствах, может отказать светодиод. В холловских датчиках, по какой-либо причине, может измениться расстояние между элементами, и так далее. В любом случае, диагностика и ремонт ДПКВ, это работа для профессионалов.

В принципе, современные датчики положения коленчатого вала, устройства достаточно надежные, а потому, даже при возникновении признаков поломки таких датчиков, следует сначала исключить все остальные причины появления  этих симптомов и лишь после этого переходить к проверке ДПКВ.

Похожие статьи

avtonov.com

Интересная информация о датчике положения коленчатого вала

Добро пожаловать!
Прежде чем начнём, расскажем вам что же входит в список интересной информации, во-первых мы расскажем вам в этой статье о том как данный датчик работает (Очень подробно и доступным языком объясним), а так же расскажем вам из чего состоит этот датчик, что будет при выходе его из строя и как его можно отремонтировать не прибегая к замене.

Принцип работы двигателя (Это нужно знать):

Многие люди даже и не хотят в это вникать когда им объясняешь, да и зачем если человеку это действительно вовсе не нужно, но есть и те люди которые автомобилями увлекаются и по началу бывает очень сложно, много не понятных терминов, не понятно так же о чём идёт речь, но мы вам попытаемся это всё буквально на пальцах объяснить, но если что то всё же не поймёте, тогда задавайте свой вопрос в комментариях и мы вам на него обязательно ответим, но что же преступим!

Во-первых давайте разберём за счёт чего же двигатель у автомобиля работает, многие из вас уже знают что благодаря бензину, но не многие что благодаря воздуху его работа ещё осуществляется, если бы что то отсутствовало (Воздуха к примеру не было бы), то бензиновый двигатель вы бы уже никогда не завели, потому что бензин просто бы не воспламенялся без воздуха.

Кроме этих двух важных вещей есть ещё и третья, а именно зажигание, к системе зажигания относятся высоковольтные провода, а так же свечи зажигания, катушка ещё ну и т.д., самое главное вам нужно знать, что зажигание это по сути искра которая проскакивает в тот момент когда двигатель у автомобиля запитал в себя определённое количество бензина и воздуха, тем самым благодаря зажиганию данная смесь из бензина и воздуха воспламеняется, благодаря данному воспламенению двигатель то и работает у автомобиля.

Принцип работы датчика положения коленвала:

Работа данного датчика состоит из электромагнитных импульсов, то есть он отдаёт показания которые считывает со шкива коленвала (Шкив указан синей стрелкой, датчик красной) контроллеру, или как его ещё называют электронный блок управления двигателем, а блок уже в это время определяет положение коленвала и даёт команду форсункам чтобы они топливо вливали в двигатель, так как поршни подходят в верхнее положение, а так же благодаря этому датчику ещё и искра происходит, опять же всё это делается в тот момент когда поршни в ВМТ (Это Верхнее Мертвое Положение) подходят.

Примечание!
Кой что ещё мы ещё вам не сказали, а именно то как же находиться верхнее положение у поршней, объясняем! Мы уже сказали то что датчик электромагнитный, тем самым он направлен на зубья шкива коленвала (На фото выше это прекрасно видно) но из этих всех зубьев (Всего их 58) не хватает 2, это сделано специально, данное положение и говорит о том когда поршни к верхней точки подошли и тем самым топливо начинает заливать в двигатель и происходит искра которая и воспламеняет всю эту смесь (Смесь воздуха и топлива имеет ввиду) и двигатель у автомобиля работает таким образом, чтобы вы лучше понимали принцип работы, чуть ниже приведена схема которая была сделана при работе двигателя у автомобиля и при работе с датчика положения коленвала при помощи прибора под названием осциллограф были считаны показания которые датчик даёт, как вы видите датчик выдаёт где целые зубья, а где их вообще нет (2 зуба отсутствуют, мы уже говорили ранее о них и они ещё красной стрелкой на фото ниже показаны), благодаря этим кратковременным всплескам контроллер и понимает когда поршни находятся в ВМТ, таким образом двигатель то и работает!

Чтобы вы всё в реальности могли это увидеть, а именно где сам датчик находиться, что за шкив коленвала, то вам в этом фото чуть ниже прекрасно поможет (На фото двигатель используется 2111, который на автомобили десятого семейства устанавливался и на Самары), начнём с поисков данного датчика в вашем автомобиле (Вить у вас совершенно другой двигатель может быть), сперва вам нужно будет найти коленчатый вал он находиться в самом низу двигателя автомобиля, так вот на конец этого вала устанавливается шкив с зубьями (Зубья шкива зелёной стрелкой указаны, по ним кстати и происходит считывание), его то и ищите, кроме этого на шкив так же ремень генератора установлен (Он синей стрелкой указан) ну и соответственно сам датчик смотрит на зубья этого шкива (Датчик указан красной стрелкой, а его кончик направленный на зубья шкива указан оранжевой стрелкой), вот по такому образу вы его и сможете найти беспрепятственно, самое главное на будущее запомните одну вещь, все бензиновые двигатели принципиально между собой не различаются и поэтому если у вас допустим другой автомобиль, то не нужно хвататься за голову и говорить что данный датчик вы никогда не найдёте, ещё раз повторимся, все бензиновые автомобили очень схожи между собой.

Из чего состоит датчик положения коленвала и что будет если он придёт в негодность:

Состоит он из трёх важный вещей, из магнита который в него во внутрь встроен (Зелёной стрелкой указан) из катушки которую ещё обмоткой называют, кстати если она повредиться из-за сильного скачка напряжения к примеру то датчик сразу же помрёт и автомобиль вы уже не заведёте, так как датчик не будет посылать импульсы на контроллер и в связи с этим контроллер не будет пускать топливо в двигатель и зажигать смесь тоже не будет, потому что он не будет знать когда поршни в ВМТ находятся (Данная катушка кстати красной стрелкой указана), ну и из сердечника датчик ещё состоит (Он синей стрелкой указан), благодаря этому сердечнику кстати и считываются все показания со шкива.

Примечание!
Помните чуть ранее мы вам сказали что датчик можно починить? Так вот мы имели ввиду то что его почистить можно, он располагается в нижней части автомобиля и поэтому грязь из под впереди едущих машин на него (Хоть и немного) но всё же попадает, и если загрязниться магнитопроводящий сердечник то датчик уже не будет правильно считывать показания, для примера ниже на фото показан испачканный весь датчик, к сожалению ракурс не позволяет увидеть сердечник а только корпус можно увидеть, но сердечник на данном датчике тоже очень сильно загрязнён!

Ещё пару слов про неисправности которые с автомобилем будут происходить при выходе этого датчика из строя, хотя про выход можно толком то и не говорить, потому что если он совсем перестанет работать то двигатель просто у вас уже не заведётся и «check engine» ещё загорится, но если сердечник к примеру у датчика сильно загрязниться, то автомобиль начнёт ощутимо хуже ехать, а так же холостой ход будет у него плавать, плохо заводиться двигатель будет и детонация ещё начнёт проявляться. (Если вы не знаете что такое детонация и как её понять когда она в двигателе случается, тогда изучите статью: «Что такое детонация в двигателе автомобиля»)

Примечание!
Последний совет, когда новый датчик будете себе приобретать, обязательно да и вообще на будущее запомните, всегда маркировку на всех датчиках смотрите и с точно такой же новый покупайте, вить датчик положения коленвала имеет разную длину и если вы возьмёте слишком длинный, то он просто у вас в зубья шкива коленвала упрётся и при заводке двигателя деформируется или встанет так близко, что неверные показания начнёт передавать, поэтому при покупке нового датчика учитывайте это!

Дополнительный видео-ролик:
Наглядно принцип работы данного датчика, смотрите в ролике расположенный который чуть ниже, там всё посредством схем показано.

vaz-russia.com
