БЛОКИРОВКА ДИФФЕРЕНЦИАЛА: устройство, принцип работы, типы

Дифференциал, слово знакомое со школьной скамьи. Правда в устройстве автомобиля оно имеет иное определение. Дифференциал (разность, если покопаться в латинском словаре), является сложным механизмом, который распределяет или изменяет крутящий момент среди полуосей приводных колес, тем самым обеспечивая их работу с разной угловой скоростью. Но если к нему добавить устройство блокировки, то можно самому распределить крутящий момент, и скорректировать соотношение угловых скоростей, в зависимости от дорожных обстоятельствах.

Установка блокирующего механизма дает массу преимуществ, но необходимо разобраться, что он из себя представляет, и принцип его работы.

Содержание

1. Назначение и устройство дифференциала
2. Принцип работы блокировки дифференциала
3. Виды блокировок дифференциала
4. Самоблокирующийся дифференциал
5. Плюсы и минусы самоблокирующегося дифференциала

Назначение и устройство дифференциала

Ниже разберем назначение и устройство агрегата. При движении прямо, колеса движутся ровно, прилагая одинаковые усилия, и не отставая друг от друга. На деле это выглядит как колеса вращаются с одинаковыми угловыми скоростями.

Но, когда машина собирается повернуть, оказывается, что радиус пути внешнего колеса и внутреннего отличается значительно и внешнему колесу нужно пройти больше расстояние. А значит, крутящий момент должен распределяться не в одинаковых пропорциях на каждую ось колеса. Благодаря усилиям планетарного механизма — внутренняя шестерня одной полуоси замедляет ход, из-за чего сателлиты начинают прокручиваться вокруг себя, увеличивая тем самым скорость вращения шестерни другой полуоси. Т.е. автомобиль может спокойно и без усилий совершить маневр.

Дифференциал — это и есть элемент трансмиссии. Чтобы полностью понять, принцип его работы, разберемся, как он устроен. Изучают в учебниках, обычно, по схемам конического дифференциала. Хотя, есть более сложные разновидности, но примерный набор составляющих все же един.

Итак, основа — планетарный редуктор. Главные его рабочие элементы — центральные полуосевые шестерни (солнечные) и промежуточные, называемые сателлитами. Все это скрыто в чашке или корпусе агрегата.

От двигателя крутящий момент поступает через коробку передач и главную передачу на полуоси, а точнее на жестко зафиксированные на них солнечные шестерни, через промежуточные (сателлиты). Т.е. чтобы машина начала движение, шестерни полуосей должны довести крутящий момент до ведущих колес.

Видео-урок принципа работы дифференциала

Куда именно установить блокирующийся дифференциал, зависит от привода автомобиля:
• в раздатку, в передний и задний мост для полноприводных;
• в коробку переключения передач для переднеприводных;
• в задний мост для заднеприводных.

Принцип работы блокировки дифференциала

Автомобили, в большинстве своем, перемещаются по дороге прямолинейно либо поворачивает. Но бывает едет по бездорожью или попадает одним колесом в болото или лед, тогда дифференциал сыграет не в пользу автомобиля. Он попросту отправит весь крутящий момент на колесо с меньшим сопротивлением. И сила тяги будет стихать, приводя крутящий момент к абсолютному нулю.

Вот для чего придумали блокировку дифференциала, — ради абсолютного контроля над «ходовой», чтобы проехать там, куда обычный внедорожник даже не посмотрит. Установив блокировку, появиться возможность контролировать и распределять крутящий момент, передаваемый к полуосям и приводным колесам.

Как же возможно, все таки, блокировать дифференциал. Ну для начала, стоит предупредить, если у вас ручная блокировка, то задействовать такой механизм можно исключительно в состоянии покоя автомобиля. Иначе поломанная полуось и «сорванный» дифференциал обеспечены. Принцип сводится к тому, что блокируя дифференциал, мы распределяем крутящий момент поровну между колесами автомобиля — и тем колесом, что стоит хорошо на поверхности и тем, что попало, например, в болото, скользкий участок или висит в воздухе. И то колесо, которое не двигалось, начинает крутится, машина выезжает с проблемной зоны.

Виды блокировок дифференциала

Есть несколько видов блокировки:

• Полная. Напрямую подсоединить корпус к полуоси, которая получает основную нагрузку и жестко его закрепить. Т.е. передать крутящий момент, как он есть, на колеса.
• Частичная. Ограничить в планетарном механизме вращение сателлитов. При этом заблокировать дифференциал получиться частично, а значит и крутящий момент перераспределить также частично, но большую его часть перенаправить на колесо со сцеплением.

По способу включения бывают:

• ручной блокировки;
• автоматической (самоблокирующей).

Привод ручной блокировки может быть:

• механический;
• электрический;
• гидравлический;
• пневматический.

Как правило ручная блокировка происходит за счет кулачкового механизма. Он приводит в действие принудительную блокировку дифференциала, с помощью переключателя на приборной панели или рычажного механизма. Т.е. водитель вручную должен активировать блок. Никаких датчиков и напоминаний. Механизм универсален для применения.  Водитель, включая специальную муфту, соединяет полуось с корпусом дифференциала, и момент передается на прямую без участия сателлитов.

Если Вы купили автомобиль со значком «полный привод», это еще вовсе не значит, что на нем установлена блокировка дифференциала. К сожалению, не все любители 4Х4 об этом знают. Поэтому внедорожник, повисший в диагональном вывешивание в колее грунтовой дороги, совсем не редкость. В этой ситуации колеса, находящие в воздухе, энергично крутятся, а те, что плотно прижаты к земле, стоят без участия. Почему же так происходит?

Для городских автомобилей, вполне достаточно штатного дифференциала. Если на заснеженной трассе встретился участок со льдом, они передадут большую часть крутящего момента колесу, оставшемуся на твердой поверхности.

Но для поездок по сложному бездорожью, или размытой грунтовке, этого мало.

Поэтому изобрели механизмы, которые по ситуации, или по желанию водителя, могут осуществить блокировку, у полноприводных монстров даже на выбор, заднего или переднего дифференциала и блокировку межосевого дифференциала.

Самоблокирующийся дифференциал

Как понятно из названия, решает когда «прийти на помощь», сам. Он имеет разновидности конструкции, разберем его отдельно.

Дифференциал повышенного трения или еще можно услышать — LSD, но все это названия одного механизма. В зависимости от ситуации и необходимости, может работать, как обычный дифференциал, а может жестко себя блокировать, если появиться разность в:

• угловых скоростей;
• разность в крутящем моменте.

Вот по этому принципу и различают особенности его конструкции.

1. Дисковый механизм

Разновидностей имеет массу, но принцип работы один — обеспечить блокировку во время плохого сцепления, на льду или яме, одного из колес, по средствам фрикционных дисков. Таких дисков целый пакет, одни крепятся к полуоси, а другие к корпусу дифференциала. Во время обычной поездки диски разжаты и на движение колес не влияют.

1 — корпус; 2,4 — шестерни полуосей; 3,5 — наборы фрикционных дисков; 6 — ось блока сателлитов; 7 — раздвижные полукольца.

При потере сцепления — фрикционные диски полуосей, и дифференциала сжимаются и крутящий момент передается от дифференциала на полуось напрямую, без участия сателлитов. Т.е. крутящий момент в основном перейдет на ту полуось, которая вращается медленнее. А все, благодаря силе трения, происходящей между фрикционными дисками.

Если в машине предусмотрен гидравлический привод, то степень сжатия будет переменной, а если установлен пружинный механизм — регулярная. Применяется как в качестве межколесного дифференциала, в основном в спортивных авто, либо между осями у полноприводных внедорожников.

Видео-урок по принципу работы блокировки дифференциала



2. Вязкостная муфта (вискомуфта)

Используется крайне редко, из-за своих ощутимых недостатков:

• несовместимость с некоторыми ABS;
• частые случаи перегрева.

Т.к. вискомуфта имеет внушительные размеры, то и применяется лишь между осями. Правда, случаются прецеденты, установки ее место дифференциала при полном автоматическом приводе. Название она свое получила из-за особенности работы.

Набор перфорированных дисков, помещен в супер вязкую жидкость (силикон), и запечатан в герметичный контейнер. Так же как и в случае с дисковым дифференциалом, пакет дисков поделен на две части, одни на ведущем вале, другие на ведомом. Если ведущий вал набирает обороты, прикрепленные к нему диски, также ускоряются. При этом они взбивают силикон, который затвердевает и блокируется с дисками ведомого, происходит блокировка дифференциал. Когда скорость вращения стабилизируется — жидкость вернется к исходному состоянию.

3. Червячный (винтовой) механизм

Имеет свойство частично блокировать дифференциал в зависимости от величины крутящего момента. Внутри механизма, вместо привычных сателлитов, располагается червячная передача, замысловатой конструкции. Придумали её еще в 1958 году, а актуальна она и по сей день. Самые популярные Torsen T-1, Torsen T-2 и Quaife.

Особенность данного типа блокировки в том, что процесс переноса крутящего момента возможен лишь от ведущей шестерни (самого червяка) к ведомой (полуосевой), из-за больших сил трения. Как это работает? В разных конструкциях T-1 или T-2, особенности построения червячного механизма, отличаются только расположением сателлитов. В Т-1 поперечно корпусу, а в Т-2 — продольно. Конструкция Torsen обоих поколений настолько чувствительна, что колесо, попавшее на лёд, не успевает физически пробуксовать. Широкое применение они нашли как в межосевых так и в межколесных дифференциалах.

4. Электронная блокировка

По сути, данный вид не является дополнительным конструктивным элементом дифференциала и не блокирует его. Всю работу на себя берет тормозная система, под управлением антипробуксовочной системы и запускается по средствам датчика. Реагирует электронная блокировка на изменение в угловой скорости ведущей оси.

Принцип действия основывается на управлении дифференциалом по средствам программного обеспечения. Если колесо теряет сцепление, возникает в тормозной системе давление, и оно замедляется, увеличивая тем самым тяговую мощность. Крутящий момент, в этом случае, перераспределяется на другое колесо.

Плюсы и минусы самоблокирующегося дифференциала

Как и, любое устройство, самоблок имеет свои преимущества и недостатки.

Плюсы:

• повышение проходимость и управляемости автомобиля;
• автоматизация всего процесса;
• улучшение динамики при разгоне;
• устранение, хоть и частичное, пробуксовки одного из колес.

Минусы:

• главный недостаток в том, что часто механизм включает блокировку тогда когда это не нужно, что может ухудшить управляемость авто.

Подводя итог, нужно подчеркнуть важность блокировки дифференциала. В сложных дорожных ситуациях она просто необходима для обеспечения высокого уровня безопасности и управляемости. И жизненно важна, для прохождения сложных трасс, горных местностей, размытого бездорожья. А способность самоблокирующегося дифференциала к полной автоматизации всех процессов еще и поднимает уровень комфорта автовладельца.

Что такое блокировка дифференциала, её виды и характеристики | 🚘Авто Новости Онлайн

01.05.2022

Не каждый водитель задумывается о том, что при движении автомобиля на поворотах колёса каждой оси проходят путь, разный по длине. Именно поэтому вращение колёс имеет разную скорость. Необходимо это для того, чтобы шины не проскальзывали по асфальту, чтобы на повороте снизить нагрузку на привод колёс. Обеспечивает этот факт такой механизм, как дифференциал. Установленный на КПП механизм распределяет нагрузку так, что попадает под нагрузку именно самое разгруженное колесо.

95% производимых автомобилей не оснащаются блокировкой, которая позволяет сделать транспортное средство более проходимым.

Содержание

• Виды дифференциалов
• Различие принципов действия
• Принудительная блокировка

Виды дифференциалов

Существуют разновидности дифференциалов. По месту нахождения разделяют межосевые и межколёсные. Однако любой свободный дифференциал не позволит автомобилю выбраться из ситуации, когда одно из ведущих колёс попадёт в яму с глиной. Для решения подобных проблем разработчики придумали блокировку, которая, в свою очередь, подразделяется на следующие основные группы:

• блокирующиеся на 100%;
• механические устройства повышенного трения;
• самоблокирующиеся механизмы.

Каждый вид имеет как свои преимущества, так и свои недостатки. Например, «жёсткие» блокировки довольно часто приводят к износу резины, разрушению трансмиссии и быстрому выходу из строя коробки передач. И всё это закономерно, так как при эксплуатации машина постоянно попадает в ямы и наезжает на кочки, а это довольно пагубно сказывается на трансмиссии.

Чтобы выровнять недостатки обычного и жёсткого устройств, был создан цилиндрический самоблокирующийся дифференциал повышенного трения. Он имеет ещё второе название — дифференциал ограниченного проскальзывания.

Принцип действия такой конструкции довольно прост. Если к сателлитам применить определённую силу и зажать их, не позволяя им вращаться между полуосевыми шестернями с довольно большой скоростью, то получится, что, с одной стороны, механизм позволит колёсам при повороте вращаться с разной скоростью. А с другой стороны, распределит крутящий момент таким образом, что колесо, у которого будет наилучшее сцепление с дорожным покрытием, будет иметь большую силу тяги.

Ещё стоит сказать о дисковом дифференциале повышенного трения. Чаще всего такая конструкция используется в заднеприводных автомобилях, которые планируется использовать на соревнованиях. Такая система блокирует колёса до определённого уровня нагрузок. Её недостатком является довольно частая необходимость в замене дисков и масла в КПП.

На видео — принцип работы блокировки дифференциала:

А вот для использования транспортного средства как в обычных условиях эксплуатации, так и в соревнованиях очень удачной является блокировка дифференциала с преднатягом (червячного типа). Преимуществ у такой системы гораздо больше, чем недостатков. Плюсами можно назвать:

• блокирование колёс до 70%;
• минимум обслуживания;
• отсутствие рывков на руле;
• не нужно заливать в КПП специальное масло;
• установка системы не сопровождается трудностями;
• высокая проходимость машины;
• длительный срок службы конструкции;
• прекрасная управляемость автомобилем;
• отличное чувство равновесия;
• более высокая скорость прохождения поворотов;
• лёгкость вывода транспортного средства из заноса.

Что касается недостатков конструкции, то и они есть:

• с течением времени падает преднатяг;
• для работоспособности конструкции придётся каждые 20–40 тыс. км менять регулировочные шайбы;
• если не проводить регулировочные работы, то система будет работать как свободный дифференциал.

Различие принципов действия

Часто полноприводные автомобили имеют одновременно три вида конструкций: один межосевой дифференциал и два мостовых. Для качественной работы может быть использована как полная, так и частичная автоматическая или ручная блокировка межосевого типа конструкции.

Уже во многих транспортных средствах стали применять всевозможные электронные системы контроля над движением автомобиля. Преимуществом электронной блокировки является более высокая тяга на поворотах и к тому же возможность настройки степени блокирования в зависимости от предпочтений водителя. Единственным недостатком можно назвать то, что такой дифференциал нечувствителен к быстро меняющимся дорожным условиям.

Одним из видов самоблокирующегося механизма является блокирующийся межколёсный дифференциал. На ровной дороге, на твёрдом покрытии, такой механизм ведёт себя так, как обычная свободная система. И лишь тогда, когда колесо на оси вращается относительно другого с большей частотой, конструкция автоматически блокируется. Проходимость машины при блокировании межколёсного типа устройства существенно повышается.

Принудительная блокировка

Наиболее простым способом является принудительная блокировка механизма. В этом случае только водитель принимает решение о её включении или выключении. Осуществляется это либо с помощью рычагов, либо посредством кнопок, расположенных в салоне автомобиля.

Этот вид блокирования просто идеален для внедорожников, которые эксплуатируются в условиях российского бездорожья. Система безупречно надёжна при движении по грязи и ухабам и практически непригодна в эксплуатации на ровных дорогах.

На видео — тест принудительной блокировки дифференциала:

В условиях бездорожья также эффективной будет блокировка заднего дифференциала. Она является просто незаменимой в случаях, когда одно из колёс оси вывешивается. Тогда крутящий момент от двигателя будет передаваться именно на колесо, которое касается грунта.

Подводя итог, можно сделать вывод, что оптимальным вариантом является именно самоблокирующийся дифференциал. Он во многом превосходит свободный механизм и не имеет недостатков жёсткой конструкции. При наличии такой системы автомобиль становится более проходимым.

Источник

Поделиться в социальных сетях

Вам может понравиться

Подкрылки дифференциала | Путеводитель | 4×4 Works

Единственный способ получить максимальную отдачу от вашего автомобиля 4X4 — это понять основы, а это включает в себя работу с различными компонентами, благодаря которым ваш 4X4 ведет себя как внедорожник. Блокируемый дифференциал — самое подходящее место для начала.

Понимание дифференциалов

Дифференциал выполняет три задачи – направляет мощность двигателя на колеса, замедляет скорость вращения трансмиссии до того, как она ударит по колесам, и передает мощность на колеса, что позволяет им вращаться с разной скоростью.

Дифференциал по умолчанию всегда направляет мощность на колесо, которое легче всего вращается. Это позволяет автомобилю поворачивать более эффективно и отлично работает в обычных условиях. Но нас не интересуют обычные обстоятельства.

Что такое блокировка дифференциала?

Блокируемые дифференциалы, которые часто сокращают до «Diff-Lock» или «Diff-Locker», представляют собой модификации стандартного дифференциала, которые существуют для ограничения скорости вращения колес на оси, независимо от того, какое тяговое усилие доступно для каждого колеса. .

Видите ли, в то время как заблокированный дифференциал имеет смысл для автомобиля, который ездит только по твердым поверхностям, таким как дороги, когда вы начинаете перемещаться по неровным поверхностям бездорожья, это создает несколько проблем.

Скажем, например, вы застряли в ситуации, когда ваше заднее колесо остается крутиться в воздухе после особенно неприятного удара.

Открытый дифференциал направит всю свою мощность на застрявшее в воздухе колесо, в результате чего вы не сможете двигаться. Однако, если бы этот дифференциал был заблокирован, он бы пробуксовывал оба колеса и позволял бы вам сбежать.

С другой стороны, в сценариях с низким сцеплением, когда одно колесо вращается быстрее, чем другое, это может привести к тому, что колесо «закопается» и усугубит ситуацию.

Вот почему они так полезны в автомобилях с полным приводом и внедорожниках — они позволяют заблокировать дифференциал одним щелчком переключателя и увеличить тягу, чтобы помочь вам выйти из затруднительных ситуаций.

Но какие различные типы блокировки дифференциала предлагаются на рынке и следует ли устанавливать их на переднюю ось, на заднюю ось или на обе?

Спереди или сзади?

Установка блокируемых дифференциалов на оба автомобиля, безусловно, лучший вариант, если вы можете себе это позволить. Однако, если вы можете позволить себе только один, это зависит от того, как вы будете использовать свой 4X4.

Если, например, вы будете использовать его в качестве эвакуатора на легких дорогах, лучшим вариантом будет задний рундук. Однако при обычном бездорожье передний рундук, как правило, более полезен.

Электронные шкафчики или воздушные шкафчики?

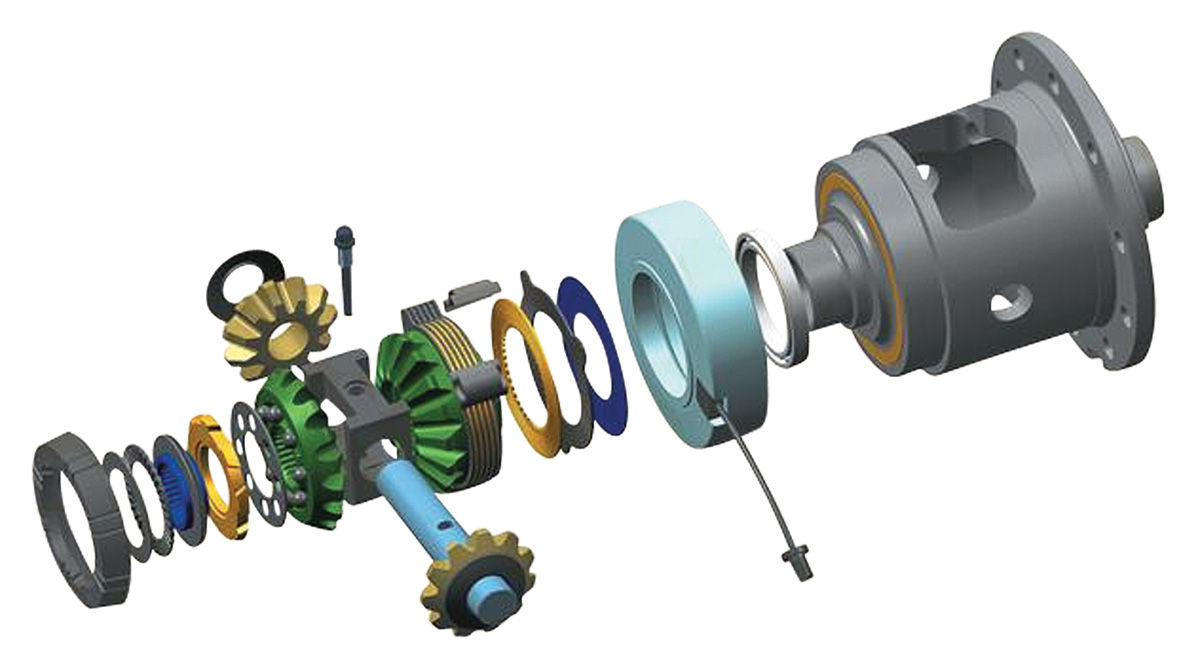

Как следует из названия, электронные шкафчики управляются электронным способом, а воздушные шкафчики управляются давлением воздуха.

Преимущество воздушных замков, подобных тем, которые производятся компанией ARB (ведущим производителем замков дифференциала в мире), заключается в том, что они срабатывают менее чем за секунду и могут быть активированы на любой скорости автомобиля – при условии, что полуоси вращаются с одинаковой скоростью. ставки.

Электронные шкафчики, например производства Harrop, не требуют установки воздушного компрессора, что значительно упрощает установку.

Какой выбор принесет больше пользы вам и вашему автомобилю? Это, опять же, зависит от того, для чего вы будете его использовать. Для легкого бездорожья оба автомобиля могут блокировать дифференциал по команде, чтобы при необходимости увеличить тягу.

Однако для наземного использования электронные шкафчики, как правило, более надежны.

В то же время многие считают, что воздушные шкафчики предлагают профессионалам конкурентное преимущество.

Что такое система блокировки дифференциала и как она работает?

Блокировка заднего дифференциала, знаете ли вы, что это такое и как это работает на вашем автомобиле?

Ну, я так поражен, когда некоторые из моих зрителей на моем канале Youtube спрашивают меня об этом режиме вождения, хотя мой Mitsubishi Monterosport — внедорожник 4×2.

Я тоже не имею ни малейшего представления об этом режиме. Поэтому я подумал, что должен исследовать это и написать короткий пост, в котором будет объяснено назначение системы блокировки заднего дифференциала в грузовых автомобилях.

Итак, тем фанатам, которые задали мне этот вопрос, спасибо всем вам, и этот пост в блоге — ответ на ваши вопросы.

Что делает блокируемый дифференциал?

Блокирующий дифференциал, более известный как блокиратор, «блокирует» оси вместе, чтобы обеспечить 100% крутящий момент на колесо с тягой. Блокируемые дифференциалы могут быть доступны как спереди, так и сзади, что, конечно же, встречается в полноприводных автомобилях.

Чтобы вам было лучше видно, при обычном вождении заднеприводного автомобиля 4×2 передние колеса не имеют дифференциала и могут свободно поворачиваться на любой скорости. Тот же принцип в переднеприводных автомобилях, где задние колеса не имеют ни крутящего момента, ни мощности.

Сейчас в полноприводных автомобилях есть либо передние, либо задние подкрылки, но чаще всего речь идет о подкрылках заднего дифференциала.

Во время поворотов блокируемый дифференциал работает как открытый дифференциал, где колеса могут вращаться с любой заданной скоростью. Когда требуется сцепление (например, если вы застряли в грязи или на повороте в гору), оси могут быть заблокированы вместе, что заставляет колеса вращаться с одинаковым крутящим моментом и скоростью.

Поэтому инженеры разработали блокираторы специально для непредсказуемой местности в условиях бездорожья, особенно когда одно колесо отрывается от земли или имеет меньшее сцепление с дорогой.

После блокировки осей колесо с меньшим или нулевым сцеплением не будет получать крутящий момент, а колесо с сцеплением получает всю мощность, что позволяет транспортному средству двигаться и преодолевать сложное покрытие.

Резюме

Вот и все, ребята! Блокируемый дифференциал передних или задних колес при включении блокирует свободное вращение обоих колес и обеспечивает вращение колес с одинаковой скоростью, прикладывая неравный крутящий момент к каждой шине на оси.

Основная цель — снизить риск потери сцепления с дорогой или пробуксовки колес.

Все еще запутались? Посмотрите видео ниже и изучите полную систему полного привода самостоятельно!
