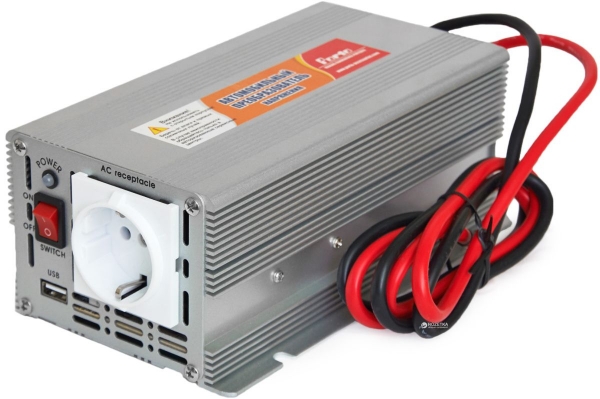

Автомобильный инвертор Союз CAR 3000Вт на 12В для приборов бытового назначения

Автомобильный инвертор 3000Вт на 12 В преобразует постоянное напряжения 12 В бортовой сети автомобиля в переменное ~220 В. Может использоваться для питания электроприборов (на яхтах, в автодомах, в автомобилях): ноутбуков, зарядки для телефонов, раций, фото- видео- аппаратуры.
При использовании в загородных домах необходимо учитывать тип выходного напряжения данного инвертора — модифицированный синус, это влияет на работу некоторых приборов, таких как: котельное электрооборудование, различных насосов, двигателей, сложной электроники и различного электроинструмента.

ВСТРОЕННАЯ ЗАЩИТА: в инверторе предусмотрена защита от короткого замыкания, от превышения входного напряжения, а так же от перегрева
МОЩНОСТЬ: пиковая мощность инвертора в 2 раза выше номинальной
НИЗКОЕ ПОТРЕБЛЕНИЕ: инвертор обеспечивает низкое собственное потребление при отсутствии нагрузки
ШИРОКИЙ ДИАПАЗОН ТЕМПЕРАТУР: инвертор Союз PI-3000 может работать при температурах от -15°С до +50°С

Технические параметры:

• Напряжение инвертора: 12 В
• Пиковая мощность (5 сек): 6000 Вт
• Напряжение на выходе: 3000 Вт
• КПД: 85 %
• Собственное потребление: 0,4 А
• Форма выходного сигнала: Модифицированная синусоида
• Нижний порог входного напряжения: 10. 0 В
• Верхний порог входного напряжения: 14.8 В
• Предохранители: 18х25 А
• Рабочий температурный диапазон: -15…+50 ℃

Особенности и достоинства

• В инверторе отсутствует зарядное устройство для АКБ
• Модифицированный синус на выходе
• В инверторе не предусмотрен вход для питающей сети на 220 В
• В инверторе отсутствует зарядное устройство для АКБ
• Он небольшой и аккуратный
• Когда автомобильный аккумулятор почти разряжен, инвертор подает звуковой сигнал.

  Благодаря этому вы всегда успеете запустить двигатель автомобиля для подзарядки аккумулятора.
• Работает почти без шумно.
• Автоматическое отключение при разряде аккумуляторной батареи

Рекомендации по использованию инвертора СОЮЗ PI-3000/12 в автомобиле

1. Выключайте инвертор, если не пользуетесь им.
2. Не оставляйте инвертор включенным во время запуска двигателя.
3. Соблюдайте полярность! Красный провод подключайте к красной клемме «+», черный к черной «-» Инвертор оснащен встроенным предохранителем, который защищает прибор при несоблюдении полярности при подключении. В случае, когда внутренний предохранитель перегорает, гарантия на инвертор аннулируется.
4. Не подключайте инвертор к зарядному устройству для аккумуляторов — это может повредить инвертор. Отсоединяйте инвертор от аккумулятора, если собираетесь воспользоваться зарядным устройством для заряда аккумулятора.
5. Если инвертор подает звуковой сигнал (зуммер) это означает низкое напряжение на аккумуляторе (10,5В для 12В и 21В для 24В аккумуляторов), выключите подсоединенное устройство, выключите инвертор и заведите двигатель. Не заводите двигатель с включенным инвертором.
6. Для предотвращения разряда аккумулятора ниже критического уровня заводите двигатель на 10-20 минут каждые 2-3 часа использования инвертора. Это поможет подзарядить аккумулятор. Если потребляемая мощность достаточно высока, то используйте инвертор на заведенном автомобиле. Не заводите двигатель с включенным инвертором.

Тип инвертора:

Союз CAR

Напряжение инвертора:

Пиковая мощность (5 сек)*:

6.0 кВт

Номинальная мощность:

3.0 кВт

Напряжение на выходе:

220 В

КПД:

85 %

Собственное потребление:

1000 мА

Форма выходного сигнала:

Модифицированная синусоида

Нижний порог входного напряжения:

10.0 В

Верхний порог входного напряжения:

14.8 В

Вход USB:

Есть

Предохранители:

18х10 А

Рабочий температурный диапазон:

-15. ..+50 ℃

Размеры (ВxШxГ), мм:

430 x 198 x 70

Вес, кг:

5.7

1 600.00 Р

2 420.00 Р

3 050. 00 Р

3 350.00 Р

4 250.00 Р

7 750.00 Р

12 150. 00 Р

14 250.00 Р

17 350.00 Р

18 950.00 Р

Паспорт на инвертор Союз CAR (Instrukcia_Souz_RU. pdf, 349 Kb) [Скачать]

Сообщения не найдены

Добавить вопрос

Преобразователи постоянного тока

| Автомобильная продукция

В различных странах и регионах принимаются нормы расхода топлива и выхлопных газов с целью сокращения выбросов CO2 как средства предотвращения глобального потепления и распространения экологически чистых транспортных средств (EV, HEV, FCV), которые могут ездить экологически чисто на электричестве. двигателей увеличивается в результате. В этих транспортных средствах чаще всего используются системы, в которых энергия от высоковольтных батарей, которые служат источником энергии для электродвигателя, преобразуется в энергию батареи низкого напряжения, а преобразователи постоянного тока в постоянный являются устройствами, которые используются для выполнения этого преобразования энергии.

Кроме того, по мере того, как количество автомобилей, оснащенных передовым оборудованием, таким как автоматизированные системы вождения, продолжает расти, понижающие преобразователи постоянного тока в постоянный, обеспечивающие стабильную и непрерывную работу этих функций, становятся все более важными и актуальными. важный компонент.

Что такое электромобили?

Транспортные средства, которые используют электричество в качестве основного источника энергии и которые могут плавно ускоряться за счет использования электродвигателя.

Что такое гибридные электромобили?

Транспортные средства, работающие на бензине и электричестве в качестве основных источников энергии и обладающие полезными характеристиками как двигателей, так и двигателей.

Что такое автомобили на топливных элементах?

Транспортные средства, использующие водород в качестве топлива и использующие выработку электроэнергии, возникающую в результате химической реакции между водородом и кислородом в качестве источника энергии.

Характеристики

По мере того, как автомобильная электроника продолжает развиваться, растет потребность в источниках питания для электронных компонентов. Теперь, например, конструкции крепления транспортных средств также требуют инверторов, двигателей и высоковольтных батарей, и с каждым поколением они становятся все более плотными.

В результате необходимо увеличить мощность DC/DC-преобразователей, а также уменьшить их размеры и сделать их более легкими. Чтобы оправдать эти ожидания, Shindengen предлагает схемы с низкими потерями за счет мягкого переключения, а также технологию рассеивания тепла и тепловыделения. Кроме того, полностью цифровое управление с помощью DSP (цифровой сигнальный процессор) помогает оптимизировать управление мощностью, повысить безопасность конструкции и обеспечить связь с управляющим ЭБУ. Преобразователь постоянного тока в постоянный имеет то преимущество, что может комбинировать определенные цепи и компоненты для поддержки различных методов охлаждения транспортных средств, используя один из следующих трех типов: принудительное воздушное охлаждение, негерметичное и водонепроницаемое водяное охлаждение.

Понижающий изолированный преобразователь (выход 1 кВт)

Применение	Для HEV, P-HEV, EV и FCV

Преобразователь постоянного тока изолированного типа, который может преобразовывать энергию от высоковольтных батарей в низковольтные батареи с высокой эффективностью.
Поскольку он компактен и имеет низкую выходную мощность, его можно использовать в качестве основного преобразователя для компактных электромобильных устройств или в качестве вспомогательного преобразователя для создания резервных систем.

Технические характеристики

Доступны следующие спецификации диапазона входного напряжения.

Диапазон входного напряжения	240–415 В (другие входные диапазоны в разработке)
Выходное напряжение	Система 12 В : 10–15,5 В       Система 24 В : в разработке
Номинальный выходной ток	75А
Тип охлаждения	С воздушным или водяным охлаждением
Особенности	Компактный Максимальная эффективность преобразования 93,5%

Понижающий изолированный преобразователь (выход 2 кВт)

Применение	Для HEV, P-HEV, EV и FCV

Преобразователь постоянного тока изолированного типа, который может преобразовывать энергию от высоковольтных батарей во вспомогательные батареи с высокой эффективностью.
Поскольку это продукт с высокой производительностью, его можно использовать в качестве основного преобразователя для электрифицированных транспортных средств.

Технические характеристики

Доступны следующие спецификации диапазона входного напряжения.

Диапазон входного напряжения	180–310 В (другие входные диапазоны в разработке)
Выходное напряжение	Система 12 В : 10–15,5 В       Система 24 В : в разработке
Номинальный выходной ток	150А
Тип охлаждения	С воздушным или водяным охлаждением
Особенности	Максимальная эффективность преобразования 94,5%

*Примеры использования системы

Водонепроницаемый, понижающий изолированный преобразователь

Применение	Для HEV, P-HEV, EV и FCV

Этот водонепроницаемый изолированный преобразователь постоянного тока в постоянный с водяным охлаждением с высокой эффективностью преобразует энергию от высоковольтных аккумуляторов до низковольтных аккумуляторов (12 В).

Технические характеристики

Доступны следующие спецификации диапазона входного напряжения.

Диапазон входного напряжения	Вход [Стандартный]: 180 В пост.
Выходное напряжение	7–16 В
Номинальный выходной ток	150 А (номинальное значение) и 175 А (максимум)
Тип охлаждения	Водяное охлаждение
Особенности	Максимальная эффективность 95,4%

Преобразователи постоянного тока в постоянный — Infineon Technologies

Комплексные решения для управления питанием с высочайшей плотностью, включая интегрированные силовые каскады, многофазные цифровые контроллеры и встроенные преобразователи POL

Преобразователи постоянного тока в подкатегории

Свернуть все подкатегории Развернуть все подкатегории

Мы, лидер инноваций в области силовых полупроводников и энергоэффективных технологий, постоянно разрабатываем и работаем над лучшими решениями для ваших приложений.

Преобразователи постоянного тока позволяют использовать многие устройства и машины, которые мы используем сегодня. Используемые в технологиях в широком спектре секторов, они пользуются большим спросом в быстро развивающихся отраслях, таких как автомобилестроение, бытовая электроника, промышленное оборудование и транспортные средства. Преобразователи постоянного тока должны соответствовать чрезвычайно высоким стандартам долговечности, масштабируемости и эффективности. С ростом требований к серверным и сетевым приложениям эффективные и надежные регуляторы напряжения постоянного тока становятся все более важной проблемой с каждым новым поколением микропроцессоров.

Портфолио Infineon является всеобъемлющим и готовым удовлетворить требования современных электронных устройств, предоставляя как линейные, так и импульсные преобразователи постоянного тока для огромного количества систем. Такие функции, как мониторинг, последовательность и поддержка безопасности, плавно интегрированы, что делает преобразователи постоянного тока Infineon максимально компактными и удобными для пользователя. Наши DC-DC преобразователи предназначены для приложений, включая серверы, системы хранения данных, маршрутизаторы и коммутаторы, базовые станции связи, цифровые домашние медиа, мобильные вычисления и встроенную обработку данных. Они также подходят для ряда других применений, включая преобразователи постоянного тока в постоянный для автомобильной промышленности.

Ассортимент преобразователей постоянного тока

Ассортимент преобразователей постоянного тока Infineon включает в себя широкий спектр высококачественных модулей, включая импульсные стабилизаторы, встроенные регуляторы напряжения POL, цифровые многофазные контроллеры, интегрированные силовые каскады, низковольтные драйверы затворов и цифровые контроллеры мощности. .

Являясь лидером в области силовых полупроводников и технологий энергоэффективности, мы постоянно совершенствуем наши модули преобразователей постоянного тока, чтобы удовлетворить требования 21 ^st Century с семейством источников питания LITIX™, семейством LITIX™ power flex, точечными регуляторами нагрузки OptiMOS™, многофазными контроллерами с гиперпереходной фазой XDP™ и интеллектуальными каскадами питания OptiMOS™, обеспечивающими инновационные и надежные преобразователи постоянного тока в постоянный для 21 ^st приложений века в потребительском, вычислительном, коммуникационном и промышленном секторах.

Наша продукция включает в себя следующие типы преобразователей постоянного тока:

• Линейные преобразователи постоянного тока — используют резистивное падение напряжения для регулирования заданных выходных напряжений, схемы линейных преобразователей постоянного тока обеспечивают низкий ток покоя, широкий диапазон входного напряжения, низкий уровень шума и небольшие упаковки
• Импульсные преобразователи постоянного тока — обеспечивают более высокую энергоэффективность, более простое управление тепловым режимом и преобразование выходного напряжения, схемы импульсных преобразователей постоянного тока включают понижающие, повышающие и повышающие понижающие преобразователи постоянного тока
• Изолированные преобразователи постоянного тока в постоянный — за счет электрического и физического разделения входа и выхода изолированные цепи преобразователя постоянного тока часто используются для разрыва контуров заземления
• Неизолированные преобразователи постоянного тока — с использованием трансформатора для устранения пути постоянного тока между входом и выходом, схемы неизолированных преобразователей постоянного тока включают повышающие и понижающие преобразователи постоянного тока. Кроме того, преимущества неизолированных преобразователей постоянного тока включают меньшую занимаемую площадь и более низкие затраты
• Повышающие (повышающие) преобразователи постоянного тока — микросхемы повышающих преобразователей используются для повышения выходного напряжения до значения, превышающего входное, при одновременном понижении тока. Схемы повышающего преобразователя постоянного тока часто используются в системах питания от батарей и фотогальванических элементах
.
• Понижающие (понижающие) преобразователи постоянного тока — используются для снижения напряжения при меньшем потреблении тока от входа к выходу, схемы понижающих преобразователей постоянного тока широко используются в электронных устройствах с низким энергопотреблением
• Мощные/высоковольтные преобразователи постоянного тока – ИС высоковольтных повышающих преобразователей имеют напряжения > прибл. Преобразователи постоянного тока высокой мощности 100 В обеспечивают бескомпромиссную производительность в приложениях управления энергопотреблением
• Мощные/низковольтные преобразователи постоянного тока – с входным напряжением < прибл. 30 В и выходные токи от 40 А до 1000 А, мощные низковольтные ИС преобразователя постоянного тока обеспечивают бескомпромиссную производительность в цифровом соединении
• Преобразователи постоянного тока малой мощности/низкого напряжения – с напряжением < прибл. 30 В и выходной ток < 40 А, маломощные/низковольтные ИС преобразователя постоянного тока обеспечивают бескомпромиссную производительность при цифровом соединении

Преобразователи

Силовые преобразователи постоянного тока представляют собой электронные схемы, используемые в широком диапазоне электронных устройств и компонентов, часто в которых питание подается в основном от батарей. Это означает, что они присутствуют как в небольших устройствах, таких как смартфоны и ноутбуки, так и в составе более крупных систем в транспортных средствах и промышленном оборудовании.

Сегодня приложения для преобразователей постоянного тока, включая управление возобновляемыми источниками энергии, выбор мощности автомобилей, механизмы промышленной безопасности, пользуются большим спросом, и Infineon Technologies находится в авангарде инновационных и эффективных поставщиков преобразователей постоянного тока, готовых управлять новейшими электронными устройствами. в любом секторе.

Промышленное применение

Рост индустрии 4.0 и спрос на улучшенное качество электроэнергии и более высокую эффективность системы лежат в основе нашей линейки промышленных преобразователей постоянного тока в постоянный. Благодаря множеству комбинаций входов/выходов, улучшенной защите от ударов и ударов, широкому диапазону рабочих температур и широкому диапазону входных напряжений каталог преобразователей постоянного тока Infineon создан для того, чтобы помочь вам повысить эффективность и безопасность промышленных систем.

Промышленные преобразователи постоянного тока в постоянный, идеально подходящие для использования в системах отопления, вентиляции и кондиционирования, силовых установках, вспомогательных и аварийных системах и многих других, могут быть интегрированы в любую систему, в которой необходимо справляться с колебаниями мощности, регулировать мощность или компенсировать падение напряжения.

Автомобильные приложения

Преобразователи постоянного тока

предлагают несколько импульсных источников питания (SMPS) для ЭБУ в автомобильных приложениях, таких как кузов, безопасность, усовершенствованные системы помощи водителю (ADAS) и трансмиссия. В частности, с ростом электронной мобильности и ростом компьютеризации транспортных средств, автомобильные преобразователи постоянного тока пользуются большим спросом, и портфолио преобразователей постоянного тока Infineon готово удовлетворить требования самых передовых приложений автомобильных поставщиков.

Часто используемые в рекуперативных тормозных системах, а также в светодиодах передних фар автомобильные преобразователи постоянного тока в постоянный для электромобилей обеспечивают высокую надежность, защиту от ударов и защиту от окружающей среды для самых сложных условий. Наши синхронные DC/DC-контроллеры с плавным регулированием повышающе-понижающего режима и быстрыми динамическими скачками нагрузки обеспечивают дополнительную гибкость для приложений с высокой мощностью.

Корпоративные вычисления, телекоммуникационные приложения

Следующее поколение вычислений, включая серверы корпоративного класса, центры обработки данных, искусственный интеллект, связь 5G, требуют лучших в своем классе показателей энергоэффективности и плотности мощности, чтобы соответствовать растущему распространению генерации, обработки и передачи данных.
