Классификация предохранителей

Слово «предохранитель» — синоним слова «защитник». Это – первое устройство, сконструированное человеком для того, чтобы уберечь элементы электрической цепи от повреждений при выходе в ней величин токов за грань дозволенного.

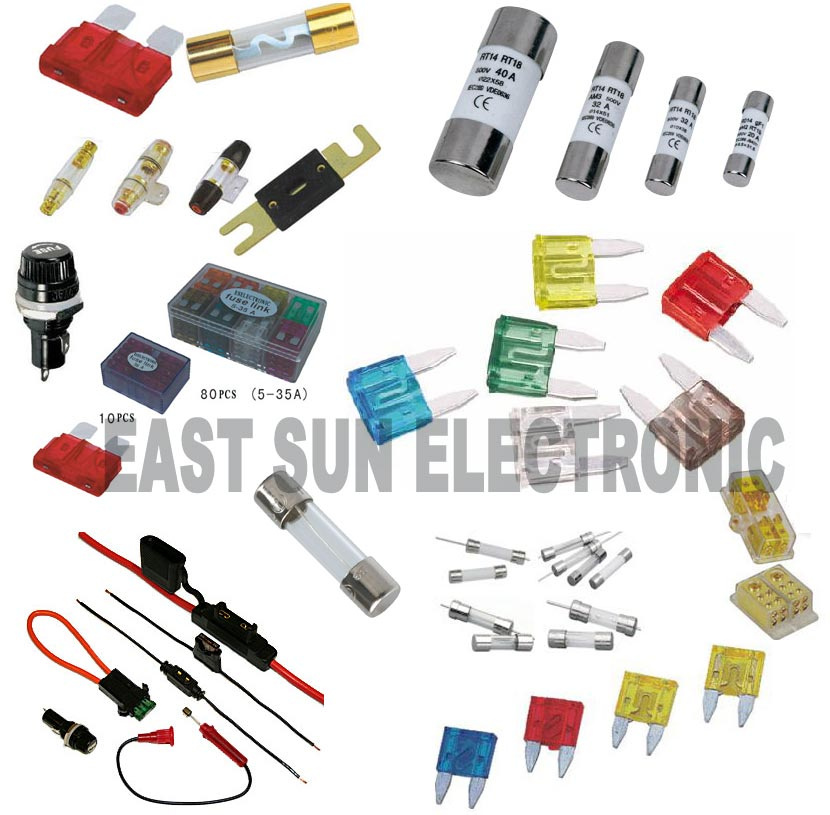

Ассортимент предохранителей

Но за этим простым словом кроется множество устройств, даже отдаленно не напоминающих «пробку», с успехом справляющуюся со всеми напастями на протяжении нескольких десятилетий. Вот краткий обзор этих устройств.

Содержание

1. Плавкие предохранители
2. Быстродействующие предохранители
3. Самовосстанавливающиеся предохранители
4. SMD-предохранители
5. Термопредохранители
6. Использование предохранителей при высоких напряжениях

Плавкие предохранители

К ним относятся отжившие свой век «пробки», но принцип плавления проводника в намеренно ослабленном участке электрической цепи при превышении в нем тока выше заданного предела так и не утратил актуальность. Наоборот – он остается до сих пор самым дешевым, безотказным, и поэтому – эффективным методом защиты.

Основная классификация плавких предохранителей – наличие в них сменяемой плавкой вставки или необходимость после аварии менять предохранитель целиком. При этом учитывается, что арматура для установки элемента в состав изделия (колодки, разъемы) в комплект этого элемента не входит. К предохранителям с несменяемыми защитными элементами относятся:

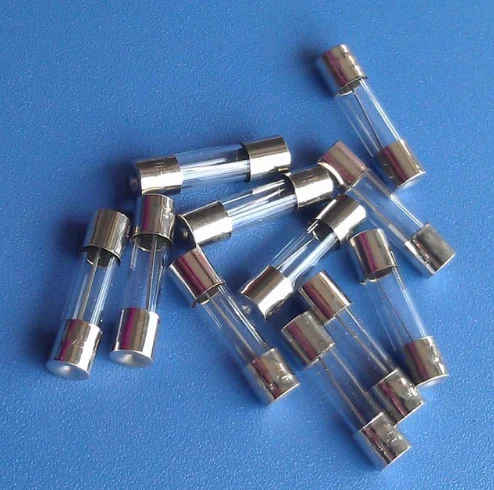

• Стеклянные предохранители, использующиеся в бытовой и промышленной аппаратуре. Внешний вид их не меняется десятилетиями: стеклянная трубочка с контактными выводами по краям, а внутри – проволочка, откалиброванная на заданный ток плавления. Промышленные стеклянные предохранители заполняются кварцевым песком.
• Керамические предохранители, в которых вместо хрупкого стекла применен фарфор. Достоинство – он безопасен, так как прочнее стеклянного, а при повреждении корпуса не образует острых осколков, способных поранить пользователя при извлечении. Керамические предохранители также иногда заполняют кварцевым песком для более эффективного гашения дуги в момент перегорания вставки.

К предохранителям со сменяемыми плавкими вставками относятся устройства, состоящие из корпуса с расположенным внутри него сменяемым защитным элементом. Размер корпуса стандартизирован на диапазон токов, а внутрь него устанавливается ряд вставок на разные токи. Вставки стоят недорого, их замена не требует времени и высокой квалификации персонала. К тому же гибкая линейка возможных токов плавления позволяет подобрать предохранитель точнее.

Предохранители со сменными вставками

Возможна замена вставок и в предохранителях, конструкция которых это не предусматривает. Но процесс этот требует правильного подбора материала для новой вставки и высокой квалификации ремонтного персонала, особенно для устройств, предназначенных для работы на высоких напряжениях.

Быстродействующие предохранители

В отдельную категорию можно выделить быстродействующие предохранители. Они имеют особую конструкцию, позволяющую минимизировать время срабатывания. Применяются они для защиты устройств на полупроводниковых элементах: частотных преобразователей, выпрямителей, устройств плавного пуска. Для них времени срабатывания обычных плавких предохранителей недостаточно, чтобы предотвратить повреждение полупроводниковых элементов.

К быстродействующим также относятся полупроводниковые предохранители, принцип действия которых основан на свойствах р-п-перехода выдерживать строго определенный прямой ток.

Важной особенностью быстродействующих предохранителей является необходимость использования совместно с ними ограничителей перенапряжения. При резком исчезновении тока после срабатывания предохранителя в защищаемой цепи возникают коммутационные перенапряжения, действие которых на оборудование не менее опасно, чем сверхтоки при перегрузках и замыканиях.

Самовосстанавливающиеся предохранители

Эти устройства имеют в качестве реагирующего элемента смесь полимерного материала с углеродом. Углерод обеспечивает необходимую проводимость в нормальном режиме работы, но сопротивление его таково, что при превышении тока выше установленного порога углерод нагревается. Нагрев сопровождается повышением температуры в замкнутом объеме и плавлением полимера, окружающего углерод. При этом сопротивление предохранителя еще более увеличивается, и так – до разрыва цепи. После того, как смесь остынет, предохранитель снова готов к работе.

SMD-предохранители

Эти устройства используются в микроэлектронной технике. По габаритам они не отличаются от прочих SMD-элементов – резисторов, транзисторов и конденсаторов.

SMD-предохранитель на печатной плате

Различаются эти устройства по рабочему напряжению, при его увеличении растут габариты устройств. Но при этом увеличивается и отключающая способность: чипы SMD, рассчитанные на рабочее напряжение до 63 В, отключают ток до 50 А; а цилиндрические с номинальным напряжением 250 В отключат ток до 1500 А.

Термопредохранители

По принципу действия они похожи на элементы тепловой защиты автоматических выключателей: внутри находится биметаллическая пластина, при перегреве размыкающая контакты силовой цепи. Под действием заранее сжатой пружины контакты размыкаются, а после остывания датчика устройство возвращается в исходное положение нажатием кнопки. Контакты замыкаются, а пружина – сжимается. Она снова готова разомкнуть контакты при перегрузке.

Термопредохранители выделяют в самостоятельные устройства, так как выполняемые ими задачи ограничены. Они позволяют защитить бытовую аппаратуру от перегрузок, возникающих в процессе работы. После остывания оборудования пользователю не потребуется ничего менять, достаточно нажать на кнопку – и устройством можно пользоваться снова.

Аналогичные устройства применяются в утюгах и электроплитах, но в них нет кнопок возврата. Включение нагревательных элементов происходит автоматически после остывания биметаллической пластины. Но применяется данная конструкция не для защиты от перегрева, а для регулировки температуры. Для изменения порогового значения срабатывания с биметаллической пластиной соединен регулятор. С его помощью механически можно изменить ток, при котором она сработает.

Но есть и другие устройства, имеющие то же название. Они работают как датчики температуры: размыкают свои контакты при ее повышении.

Термопредохранитель, срабатывающий от температуры

В корпусе такого предохранителя есть элемент, плавящийся при повышении температуры и разрывающий электрическую цепь так же, как и вставка плавкого предохранителя.

Использование предохранителей при высоких напряжениях

С повышением напряжения габаритные размеры предохранителей увеличиваются. Связано это с необходимостью:

• обеспечить расстояние между выводами элементов, требуемое ПУЭ;
• эффективно и быстро погасить дугу внутри корпуса предохранителя.

Даже при длине предохранителя, равной допустимому расстоянию между частями электроустановок, находящимися под разным потенциалом, обеспечить дугогашение не так просто. Не помогает даже наполнение корпуса кварцевым песком.

Высоковольтные предохранители

В этих случаях конструкцию предохранителя усложняют. Один из путей ускорения срабатывания является установка пружины, разрывающей плавкую вставку в момент перегорания. Другой путь решения проблемы – сдувание дуги потоком газа, находящегося до срабатывания предохранителя под большим давлением. Путь газу внутрь устройства открывает клапан, механически соединенный с плавкой вставкой. Срабатывание защиты сопровождается звуком, напоминающем выстрел, поэтому такие предохранители называют стреляющими.

Оцените качество статьи:

Электрические предохранители: виды и особенности

Изучаем принцип работы предохранителя, виды предохранителей, а также выясняем, как выбрать тот, который подойдет для вашего оборудования.

Назначение предохранителей

Любая электрическая цепь состоит из отдельных элементов с определенными значениями силы тока, при которых те способны работать. При резких скачках напряжения в сети сила тока в цепи становится выше той, что могут выдержать ее отдельные элементы.

Главная задача предохранителя – вовремя разомкнуть сеть, чтобы не было короткого замыкания

Это может привести к поломке оборудования. В таких ситуациях предохранители позволяют избежать порчи элементов электрических цепей.

Принцип работы электрических предохранителей

Задача абсолютно всех предохранителей заключается в разрыве электрической сети непосредственно в момент скачка напряжения. Однако у разных предохранителей она осуществляется по-своему. По принципу разрыва предохранители делятся на:

• электромеханические;
• электронные;
• самовосстанавливающиеся;
• плавкие.

Скачок напряжения приводит в действие механический рычаг, а тот размыкает сеть

Электромеханические предохранители размыкают сеть с помощью механических элементов. А конкретно с помощью биметаллической пластины, которая врезается в кабель и не дает случиться короткому замыканию.

Читайте также: Короткое замыкание: что это и как его предотвратить

Электронные предохранители чаще всего используются в компьютерной и бытовой технике

Электронные предохранители содержат бесконтактный ключ, который управляется специальной электронной схемой.

Когда происходит скачок напряжения, схема сигнализирует ключу, что надо разомкнуть сеть.

Самовосстанавливающиеся предохранители выполнены из полимеров со свойствами диэлектрика и токопроводящего углерода

Самовосстанавливающиеся предохранители сделаны из особых полимеров. Когда через них протекает слишком большой ток, они начинают увеличиваться в размерах. В предохранителе разрываются углеродные цепочки, и растет сопротивление. Это защищает внешнюю электрическую цепь.

Вот от этих малышей зависит безопасность наших бытовых приборов

Плавкие предохранители разрывают электрическую цепь в результате расплавления плавкой вставки. Жилка сгорает за мгновение, как только сила тока превышает норму, что предупреждает серьезные проблемы.

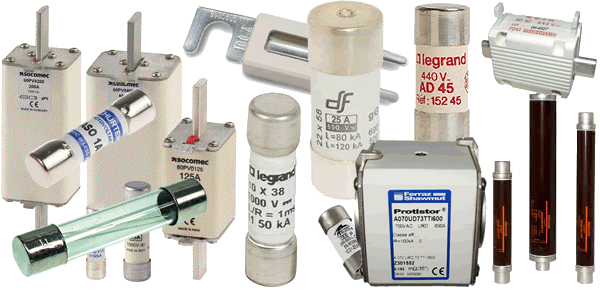

Виды электрических плавких предохранителей

Плавкие предохранители считаются самыми дешевыми и самыми надежными. Кроме того, именно этот вид предохранителей чаще всего встречается в домах старого жилого фонда, так как они входят в состав практически всех сетей.

Например, их можно найти в большинстве светильников. Единственный минус – такой предохранитель можно использовать один раз.

Плавкие предохранители делятся по типу и варианту исполнения. По типу можно выделить следующие разновидности предохранителей:

• первый типоразмер D;
• цилиндрические плавкие предохранители;
• плавкие предохранители со штырьковыми выводами;
• высоковольтные плавкие предохранители.

Первые три типа предохранителей применяют плавкие вставки gG (первая буква обозначает частичный интервал защиты от короткого замыкания, вторая – обозначает, что оно может защищать любое устройство). Корпус у них исключительно керамический.

В высоковольтных плавких предохранителях

принцип работы хоть и остается прежним, но мощность значительно увеличивается, поэтому корпус у них больше, чем, допустим, у цилиндрических моделей.

По варианту исполнения плавкие предохранители делятся на:

• слаботочные вставки;
• вилочные;
• пробковые;
• ножевые;
• кварцевые.

Слаботочные вставки используются для защиты маломощных цепей, как правило, до 6 ампер. Чаще всего имеют цилиндрическую форму, по бокам металлические контакты, – внутри тонкая проволока.

Вилочные предохранители чаще всего используются в электрических цепях постоянного тока автомобилей. Контакты в таком предохранителе находятся с одной стороны, плавкая часть – с другой.

Пробковые предохранители

– самый распространенный тип в старом жилом фонде на территории бывшего СССР. Внутри фарфорового корпуса находится тонкая проволока, сгорающая при аварийной ситуации.

Ножевые предохранители чаще всего встречаются в промышленности, т. к. выпускаются для больших токов (до 1250 ампер). Их стараются использовать только там, где работает квалифицированный персонал, обладающий навыками техники безопасности.

Кварцевые предохранители находятся по мощности где-то посередине между пробковыми и ножевыми. Рассчитаны на номинальные токи в 400 ампер.

Технические характеристики предохранителей

Основные характеристики предохранителей регламентируются соответствующими ГОСТами, а также национальными и международными нормами. При установке предохранителя в сеть нужно учитывать два фактора: номинально допустимый ток в сети и номинальный ток плавкой вставки. В случае, если провода рассчитаны на силу тока 25 ампер, а розетки – только на 16 ампер, предохранитель с плавкими вставками должен быть не выше 16 ампер.

От монтажа предохранителя зависит безопасность в работе электрооборудования

К другим важным характеристикам предохранителей относят способ монтажа устройства и полное соответствие сети, в которой он будет использоваться.

Как выбрать электрический предохранитель?

Выбирать предохранитель нужно исходя из технических возможностей проводки и электрооборудования. Следует учитывать возможный уровень токов короткого замыкания, а также среду эксплуатации. Например, ножевые предохранители не имеет смысла устанавливать в групповом щите домашнего хозяйства.

В доме никогда не бывает токов такой силы, при которых ножевой предохранитель понадобится.

Читайте также: Электрический предохранитель: предназначение, принцип работы, виды, маркировка

Заключение

Электрический предохранитель сможет спасти ваше электрооборудование от поломки и пожара. Поэтому выбирать его нужно очень тщательно. Учитывайте все: вид предохранителя, технические характеристики, а также возможности вашей электропроводки и защищаемого электрооборудования.

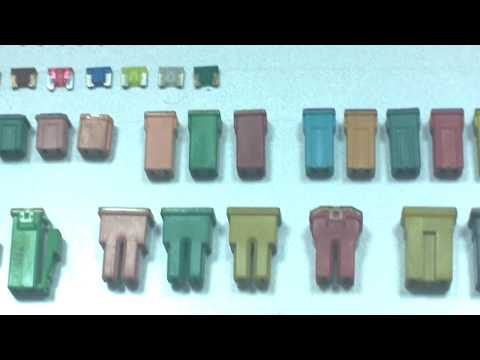

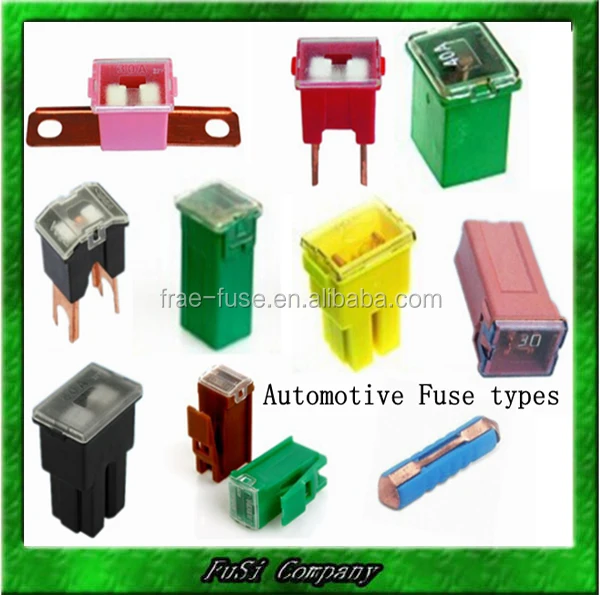

Виды автомобильных предохранителей и какие функции они выполняют

Содержание:

• Для чего необходимы
• Как устроен предохранитель и классификация
• Модификации цилиндрического типа
• Ножевой тип
• Термические типы
• Сравнительная характеристика габаритов предохранителей
• Популярные и надежные производители предохранителей
• Советы: как выбрать предохранитель

Чтобы защитить электрические цепи автомобиля от чрезмерных нагрузок, используются специальные плавкие вставки, которые располагаются в особых коробках монтажа.

Существуют виды автомобильных предохранителей, которые отличаются спецификой установки и техническими особенностями. Перед тем, как начать ремонтные работы, нужно заглянуть в распределительную коробку, посмотреть тип и номинал защитной конструкции, которая перестала выполнять свои обязательства.

Для чего необходимы

Каждый современный автомобиль снабжен бортовой сетью, напряжение которой рассчитано на 12В, либо 24 В. Жгут электропроводки состоит из совокупности отдельных проводов, где присутствует цветная изоляция, с помощью которой определяется назначение кабеля. Жила из меди рассчитывается на подключение элементов, имеющих допустимую мощность. Когда происходит короткое замыкание, возникает оплавление металла или возгорание проводки.

При использовании различных видов автомобильных предохранителей можно избежать неконтролируемого роста тока, а также снижения вероятности аварийной ситуации.

Как устроен предохранитель и классификация

Чтобы создать оптимальные условия защиты проводки, используются следующие виды предохранителей для авто:

 цилиндрический, корпус которого выполнен из высококачественного пластика, либо керамики;

 ножевой. Снабжен кожухом из пластика, а также контактами в форме прямоугольника;

 биметаллический. Подойдет для многоразового использования.

Некоторые автоконцерны, чтобы защитить электроцепи, используют элементы ленточного типа, если предполагается высокая нагрузка. Крепление пластин к контактам происходит посредством крепежных элементов гаек и болтиков, на лицевой части детали должен быть указан номинал. Планки ленточного характера используют в генераторных цепях, а также линиях питания потребителей с мощным номиналом (сила тока варьируется в диапазоне 110-140А). Чтобы защитить коробку от раскаленного металла, который образуется при срабатывании, надевают чехол из качественного пластика на пластину.

Интересен тот факт, что с 2000-го года для автомобилей стали использоваться кассетные элементы с корпусом из пластика, а также с направляющими выемками.

На верхней части присутствует крышка, на которой указывается номинал. Типы автомобильных предохранителей размеры имеют микро 10 и 14, а также мини 14. Данные категории выдерживают силу тока 15-80А. Некоторые автомобили снабжены кассетными вставками-клипсами, номинал которых составляет 25-30А.

Модификации цилиндрического типа

Данный вид автомобильных предохранителей состоит из корпуса, изготовленного из прочного пластика, на торцах расположены металлические колпачки, а также соединительной планки. Последняя разрушается при увеличении силы тока выше номинала. Установка предохранителей осуществляется в специальные блоки с пружинами. В промышленности производят несколько видов элементов, которые отличаются различными видами нагрузок.

Вставки цилиндрического типа используются в отечественном производстве ВАЗ и по сей день, к примеру LADA 4*4 FL. Что касается зарубежных производителей, то они стали активно использовать ножевые планки еще в конце 80-х гг.

Также на рынке встречаются отечественные и зарубежные модели, где вставки имеют керамический корпус, который может с лихвой выдерживать высокий температурный режим.

Габариты изделий 6*25мм, что соответствует стандарту DIN7558/1. Чаще всего встречается маркировка Bosch Torpedo Fuse либо Bussman GBC Fuse. Для радиоприемников используются вставки из прочного стеклянного корпуса, что позволяет контролировать, в каком состоянии находится соединительная нить. Номинал редко когда выше 5А.

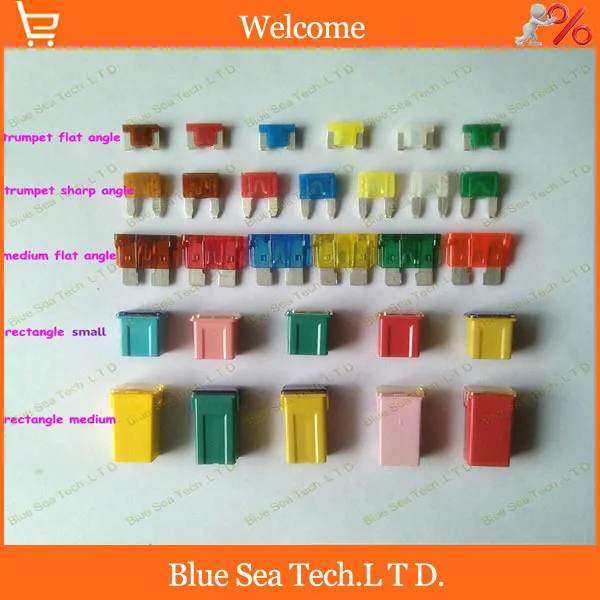

Ножевой тип

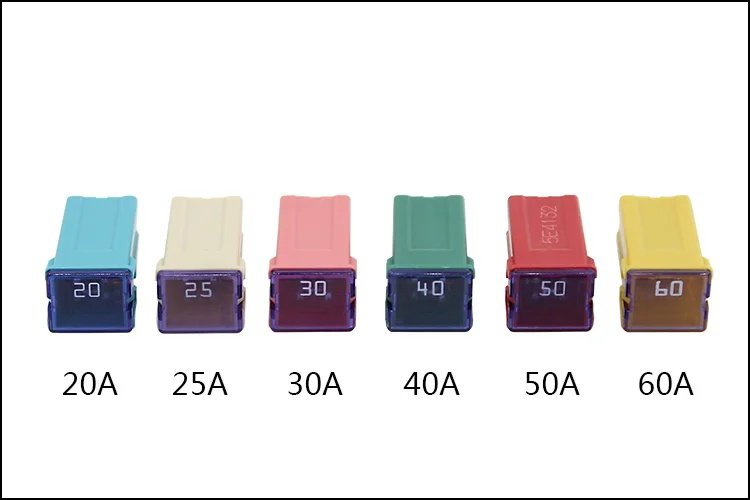

Классическое устройство ножевой вставки имеет прочный корпус, выполненный из прозрачного пластика, который стойко переносит высокие температуры и имеет определенный пигмент и металлические контакты. С внутренней части располагается перемычка, сгорающая при прохождении тока, если его сила выше нормы. Установка элемента в блок осуществляется вручную. На ножках выполняются специальные скосы, которые помогают облегчить монтаж. Чтобы снять конструкцию, необходимо использовать пластиковые щипцы, которые хранят в отдельном гнезде в предохранительном коробе (локализация укладки напрямую зависит от модели и автоконцерна). Стандарты международного типа предполагают регламент — нанесения цветовой маркировки вставок, посредством которой возможно определение номинала. Например, оранжевый цвет используется для планок, рассчитанный на силу тока номиналом в 5А, планки зеленого от 30А.

Поскольку стандартные планки подходят не для всех авто, дополнительно изготавливаются элементы размерами макси и мини. Характерное отличие заключается в габаритах корпуса и контактной пластины.

Термические типы

Биметаллический вид вставок для защиты от напряжения изготавливают из высокопрочного корпуса, пружинного контакта и металлических ножек. При прохождении тока, имеющего силу свыше допустимого (номинального) значения, начинает срабатывать предохранитель, прекращая подачу питания. Размыкание осуществляется в результате перегрева контактной пластины или при срабатывании электромагнитной защиты. Автовладелец должен в максимально короткие сроки ликвидировать причину замыкания, а потом вернуть предохранитель в исправное состояние, нажимая на кнопку или рычаг, который расположен на корпусе.

Сравнительная характеристика габаритов предохранителей

Ниже представлены типовые габариты основных видов для легковых и грузовых авто:

 перемычка ленточного типа снабжена двумя крепежными отверстиями диаметром в диапазоне 5,5-6,5 мм и общей длиной 42 мм. Расстояние между центрами составляет 30 мм;

 предохранители классического цилиндрического типа имеют длину 25,5 мм с учетом диаметра 6,5 мм. Наконечники выполнены из прочного металла в форме конуса с прямым углом при вершине;

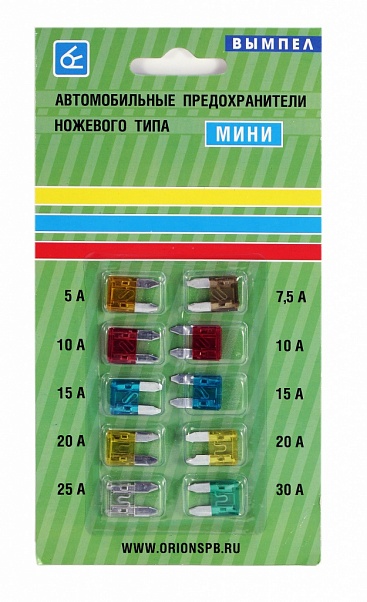

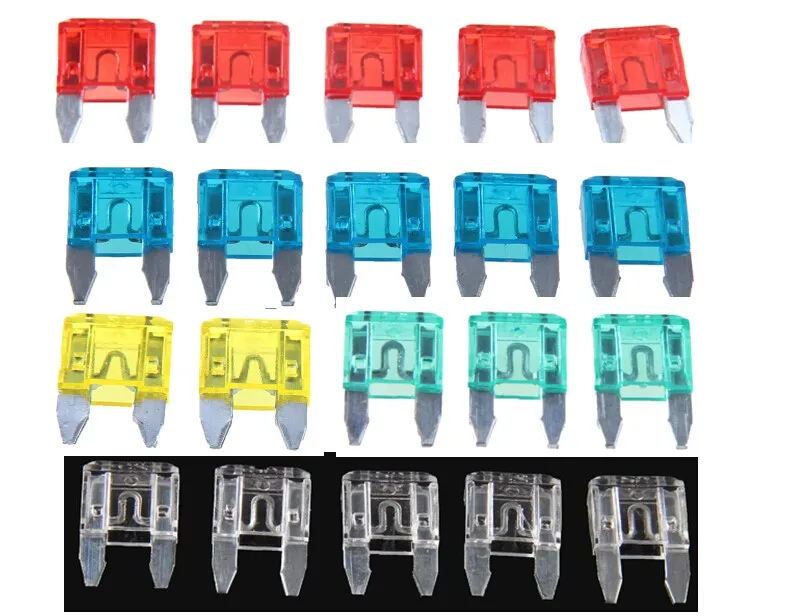

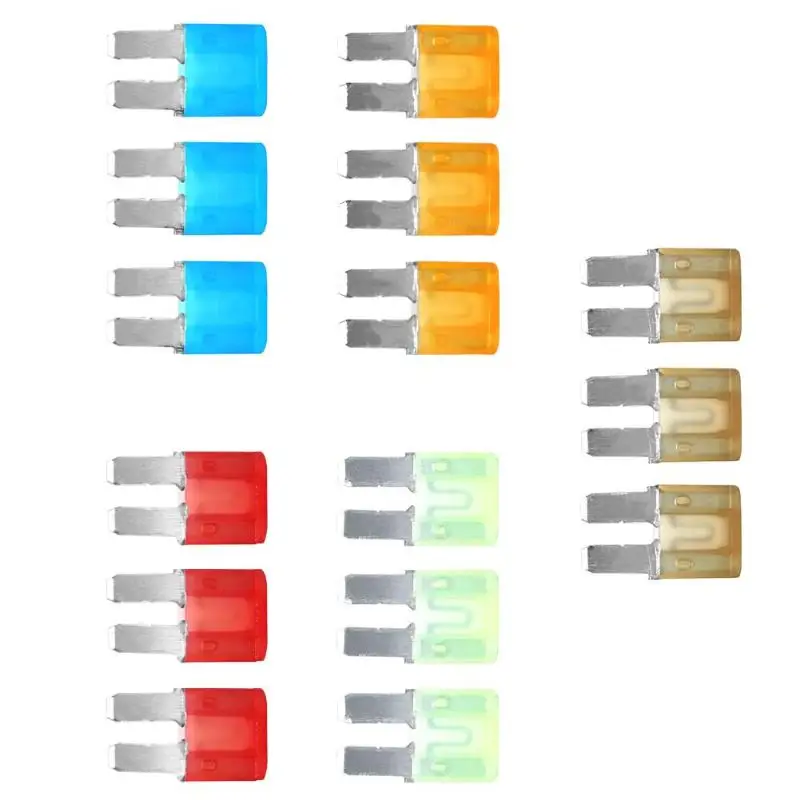

 элементы ножевого типа с габаритами микро (или Mini low profile), имеют оснащение в качестве ножек толщиной 0,8 мм и длиной в 9 мм. Ширина корпуса из прочного пластика составляет 10,9 мм и толщиной 3,8 мм.

 предохранители формата мини отличаются увеличенной шириной корпуса в 11,4 мм с толщиной в 4 мм. Общая высота (с учетом контактов) до 16,7 мм;

 конструкции формата стандарт (или Norma, Regular, Standart) имеют оснащение корпуса с увеличенной толщиной до 5,5 мм и длиной в 19,5 мм. Контакты имеют ширину 5,1 мм, которая не позволяет установить планку в разъемы для предохранителей микро или мини;

 предохранители формата макси имеют длину 30,2 мм с толщиной 9,2 мм, при подключении используются металлические контакты шириной 7,8 мм и длиной 12,3 мм.

 размеры кассетных вставок мини либо клипса стандартами не устанавливаются в автомобилях.

Популярные и надежные производители предохранителей

Изготовление автомобильных предохранителей должно быть в соответствии с установленными международными стандартами ISO 8820-1-2014, где предписываются следующие условия:

 должно быть поддержание нормальной работоспособности потребителей, а при падении напряжения внутри приборов не должно негативным образом сказываться на приборах;

 сгорать перемычка должна в диапазоне 3-100 секунд с момента подачи силы тока, которая превышает номинальное значение на 35%.

В ТОП лучших производителей вошли следующие компании:

 Отечественный производитель ABAR, занимающийся поставкой наборов элементов на рынки запчастей. Согласно проведенным тестированиям, сгорание перемычки происходит при подаче тока, номинал которого выше 35% в течение 3-3,5 секунд;

 итальянская компания MTA, которая в своем производстве использует высококачественный термостойкий пластик. Главный недостаток – это завышенное сечение перемычки, поэтому плавится в течение 20-30 секунд;

 Nord YATA из Японии использует для корпусов прозрачный пластик. В случае перегрузки, сгорание вставки происходит в течение 2-7 секунд;

 Tesla из Чехии занимается поставкой продукции на конвейерные заводы автомобилей по всей территории Европы. Изготовленные предохранители соответствуют требованиям международных стандартов и способны выдерживать перегрузку свыше 35% в течение 11-25 секунд.

Советы: как выбрать предохранитель

Перед тем, как приобрести определенный тип предохранителя, рекомендуется ознакомиться как можно подробнее с информацией, которая присутствует на упаковке. Если информация о компании-производителе отсутствует, то лучше подобный вариант проигнорировать, так как он может быть ненадежным и даже опасным при эксплуатации. Небольшие компании зачастую используют некачественные материалы, которые не в состоянии перенести резкие температурные перепады, а также механические воздействия окружающей среды.

Сечение или материал металлических перемычек может не соответствовать установленным международным требованиям, при возникновении аварийной ситуации предохранитель не разорвет цепь либо воспламенится.

Рекомендуется приобретать вставки с прозрачными корпусами. Ряд производителей использует матовый пластик, не позволяющий видеть состояние перемычки при осмотре сбоку. Для проверки необходимо заглянуть в контрольное окно, выполненное в верхней плоскости корпуса. Следует приобретать предохранители в крупных магазинах, в мелких торговых точках велик риск приобретения контрафактной продукции. Также перед покупкой можно запросить сертификат соответствия качества. Надежные производители прикладывают данные документы при поставке в магазины. Если сертификаты отсутствуют, то это может говорить о подделке продукции.

Выбрать инструктора:

• Автоинструктор Анатолий
• Автоинструктор Дмитрий
• Автоинструктор Светлана
• Автоинструктор Светлана
• Автоинструктор Игорь
• Автоинструктор Алексей
• Автоинструктор Яков
• Автоинструктор Ася
• Автоинструктор Дмитрий
• Автоинструктор Юлия

Отзывы:

Все отзывы

Конструкции и области применения – Wira Electrical

Нам будет полезно изучить типы предохранителей перед их покупкой и использованием. Для каждого приложения будут использоваться разные предохранители.

Что такое предохранитель?

Предохранитель — это электрическое, электронное или механическое устройство, которое защищает цепи от перегрузки по току, перегрузки и обеспечивает защиту цепи. Томас Альва Эдисон изобрел электрический предохранитель в 1890 году.

Предохранители бывают разных форм и размеров, но все они служат одной цели. В этой статье будут обсуждаться многочисленные разновидности предохранителей, их изготовление, работа и эксплуатация, а также их применение в различных электронных и электрических системах.

Что такое символ предохранителя?

Существуют электрические обозначения предохранителей разных стандартов:

Зачем нужны предохранители?

Используются для защиты домашнего оборудования от повреждений, вызванных высоким током или перегрузкой. Когда мы используем предохранитель в наших домах, электрические проблемы в проводке предотвращаются, а приборы не повреждаются в результате возгорания проводов.

При перегорании или повреждении предохранителя возникает внезапная искра, которая может привести к немедленному повреждению бытовой техники. Это одна из основных причин, по которой нам нужны различные типы предохранителей для защиты нашей бытовой техники от повреждений.

Для защиты цепи предохранители бывают разных форм и размеров.

Ампер — наиболее распространенная единица измерения предохранителей. Несмотря на то, что их работа основана на самовыработке тепла при наличии добавочного тока за счет собственного создаваемого электрического сопротивления.

Обычно это достигается за счет минимально возможной длины плавкого предохранителя. Поскольку длина провода не зависит от номинальных значений тока, самая короткая длина провода определяет самое короткое значение сопротивления.

Конструкция предохранителя

Обычный предохранитель состоит из металлической проволоки с низким сопротивлением, заключенной в негорючее вещество. Он используется для соединения и установки последовательно с цепью и устройством, которое необходимо защитить от короткого замыкания и перегрузки по току.

Отсутствие предохранителя и автоматического выключателя может привести к повреждению электроприбора, так как они не в состоянии справиться с чрезмерным током в соответствии с их номинальным значением.

Как работает предохранитель?

Основная функция предохранителя — размыкание цепи, если она потребляет больше тока, чем должна, предотвращая вред от короткого замыкания.

Плавкие предохранители самых основных типов состоят из резистивного элемента, температура плавления которого тщательно подобрана. Когда ток проходит через этот элемент, на элементе образуется незначительное падение напряжения (достаточно малое, чтобы это не повлияло на цепь ниже по потоку), и некоторая мощность рассеивается в виде тепла.

В результате повышается температура элемента. Этого повышения температуры недостаточно, чтобы расплавить нить накала при нормальных токах. Точка плавления достигается быстро, если потребляемый ток превышает номинальный ток предохранителя. Цепь разрывается, когда резистивный элемент плавится.

Номинальный ток определяется толщиной и длиной резистивного элемента.

Для создания предсказуемых токов срабатывания плавкие предохранители изготовлены из цинка, меди, серебра, алюминия или других сплавов. Со временем элемент не должен окисляться или подвергаться коррозии.

Концепция функционирования предохранителя основана на «эффекте нагревания тока», который гласит, что всякий раз, когда происходит короткое замыкание, перегрузка по току или несоответствующее подключение нагрузки, тонкий провод предохранителя плавится из-за тепла, выделяемого сильным током, проходящим через него. .

В результате отключается питание связанной системы. Плавкий провод представляет собой компонент с очень низким сопротивлением при нормальной работе цепи и не влияет на нормальную работу системы, подключенной к источнику питания.

Как выбрать номинал предохранителя

При выборе правильного предохранителя и его номинального размера для электротехнических изделий необходимо учитывать различные факторы и условия окружающей среды. Однако приведенная ниже формула показывает, как выбрать правильный размер предохранителя.

Номинал предохранителя = (мощность/напряжение) x 1,25

Например, вам нужно найти правильный размер предохранителя для двухконтактной розетки на 10 А.

(1000 Вт / 230 В) x 1,25 = 5,4 А

Номинальная мощность в вышеупомянутом примере составляет 1 кВт, которой можно управлять через 2-контактную розетку, а основное напряжение питания — однофазное 230 В переменного тока (120 В переменного тока в США). .

Однако для безопасной и надежной работы цепи следует использовать максимальный номинал предохранителя, который составляет 6 А вместо 5,4 А.

См. также: фильтр нижних частот и фильтр верхних частот

Характеристики предохранителей

Различные типы предохранителей можно перечислить по следующим характеристикам:

Размер упаковки

I ² t Номинал предохранителя

Классификация функций

Ниже приводится основное описание упомянутых выше категорий.

Номинальное напряжение предохранителя

Существует максимальное номинальное напряжение, которое предохранитель может безопасно выдержать, поэтому рассчитывайте допустимый ток. Для разных предохранителей, работающих на разных уровнях напряжения, требуется разная степень изоляции.

Например, предохранитель, рассчитанный на 32 вольта, нельзя использовать с 220 вольтами. Предохранители могут быть классифицированы как высоковольтные (высоковольтные), низковольтные (низковольтные) или миниатюрные предохранители в зависимости от номинального напряжения.

Номинальный ток предохранителя

Величина тока, которую предохранитель может легко пропустить без разрыва цепи, называется его допустимой нагрузкой по току.

Отключающая способность:

Отключающая способность — это максимальный ток, который может быть безопасно остановлен предохранителем, и он должен превышать потенциальный ток короткого замыкания.

Характеристика срабатывания

Количество электричества, проходящего через провод предохранителя, определяет скорость его срабатывания. Чем быстрее время отклика, тем больше ток, протекающий по проводу.

Время реакции на перегрузку по току представлено характеристикой реакции. Сверхбыстрые предохранители, также известные как быстрые предохранители, представляют собой предохранители, которые быстро реагируют на состояние перегрузки по току. Они используются во многих полупроводниковых устройствах, потому что их легко повредить слишком большим током.

Размер упаковки

Как указывалось ранее, предохранители переменного и постоянного тока имеют немного разные типы упаковки, и для разных применений требуется использование разных корпусов в цепи.

Маркировка, снижение номинальных значений температуры, падение напряжения и скорость – это некоторые из дополнительных элементов и параметров.

Значение I2t предохранителя

Слова I ² t относятся к предохранителям, которые обычно используются в ситуациях короткого замыкания. Когда электрическая неисправность устраняется плавким элементом, это количество энергии, переносимое плавким элементом.

Классификация функций

Предохранители подразделяются на «одноразовые предохранители», «сбрасываемые предохранители (например, MCB)», «токоограничивающие и нетокоограничивающие предохранители» и «токоограничивающие и нетокоограничивающие предохранители». на основе их применения.

Когда происходит перегрузка по току, перегрузка или несоответствие нагрузки при подключении, пользователь должен вручную заменить предохранители. Переключающие предохранители недороги и широко используются практически во всех электронных и электрических системах.

Когда в системе возникает проблема, сбрасываемый предохранитель, с другой стороны, автоматически сбрасывается после операции.

Токоограничивающие предохранители создают высокое сопротивление в течение короткого времени, тогда как нетокоограничивающие предохранители создают дугу в случае протекания большого тока, прерывая и ограничивая ток в связанных и присоединенных цепях.

Далее идут типы предохранителей.

Типы предохранителей

На рынке доступны различные типы предохранителей, которые можно классифицировать на основе многих факторов.

На рынке доступны различные виды предохранителей, которые можно классифицировать по многим факторам.

Типы предохранителей : Предохранители постоянного тока

Когда металлическая проволока плавится в системе постоянного тока из-за тепла, выделяемого избыточным током, образуется дуга, которую чрезвычайно трудно погасить из-за постоянного значения постоянного тока.

Таким образом, чтобы уменьшить искрение плавких предохранителей, предохранители постоянного тока несколько больше, чем предохранители переменного тока, что увеличивает расстояние между электродами и, таким образом, уменьшает искрение плавких предохранителей.

Типы предохранителей : Предохранители переменного тока

В отличие от постоянного тока, напряжение с частотой 60 Гц или 50 Гц увеличивает свою амплитуду от нуля до 60 раз каждую секунду в системе переменного тока, что облегчает гашение дуги. В результате предохранители переменного тока немного меньше по размеру, чем предохранители постоянного тока.

Предохранители также можно классифицировать в зависимости от того, срабатывают ли они однократно или многократно.

Типы предохранителей : Высоковольтные предохранители

В энергосистемах высоковольтные предохранители используются для защиты силового трансформатора, распределительных трансформаторов и измерительных трансформаторов, среди прочего, когда автоматические выключатели не могут защитить система. Предохранители номиналом более 1500 В и до 13 кВ известны как высоковольтные предохранители.

Элементы высоковольтных предохранителей обычно состоят из меди, серебра или олова. В случае предохранителей HV (высокого напряжения) выталкивающего типа камера плавкой вставки может быть заполнена борной кислотой.

Типы предохранителей : Патронные предохранители

Патронные предохранители используются для защиты электроприборов с высоким номинальным напряжением и током, таких как двигатели, кондиционеры, холодильники и насосы. Они обычно используются в промышленных, коммерческих и жилых распределительных панелях и доступны до 600 А и 600 В переменного тока.

Картриджные предохранители бывают двух видов.

1. Патронные предохранители повышенной прочности с выдержкой времени и
2. Предохранители общего назначения без выдержки времени. Оба выпускаются в диапазоне напряжений от 250 до 600 вольт, а рейтинг можно найти на торцевой крышке или лезвии ножа.

Картриджные предохранители находятся в основании и далее подразделяются на патронные предохранители типа Link и типа D.

Типы предохранителей: предохранители HRC (с высокой разрывной способностью)

Мы уже рассмотрели производство, эксплуатацию и применение предохранителей HRC (предохранители с высокой разрывной способностью).

В нем также рассматриваются многочисленные типы предохранителей HRC, такие как DIN, NH, лезвия, плавкие предохранители HRC жидкостного типа, предохранители HV выталкивающего типа, а также их преимущества и недостатки.

Предохранители HRC (высокий ток разрыва): Предохранители HRC представляют собой предохранители патронного типа с прозрачной стеатитовой оболочкой (силикат магния). Дугогасящим веществом в предохранителе является кварцевый порошок (или, в случае наполненных жидкостью предохранителей HRC, непроводящая жидкость, такая как минеральное масло).

Эти предохранители используются для защиты от чрезвычайно высоких токов короткого замыкания.

Плавкие предохранители с высокой разрывной способностью (HRC) также известны как патронные плавкие предохранители. Предохранители HRC имеют высокую разрывную способность. С обеих сторон он имеет два металлических конца. Использование порошкообразного чистого кварца для наполнения предохранителя действует как средство гашения дуги. Плавкий элемент изготовлен из серебра или меди.

Ток короткого замыкания переносится плавким элементом в течение длительного времени. Неизвестный дефект расплавится и разомкнет цепь в этот период. Высокое сопротивление образуется за счет химической реакции между парами серебра и порошком наполнителя, что способствует гашению дуги.

Параллельное соединение двух или более серебряных проводов увеличивает отключающую способность предохранителя. Предохранители такого типа делятся на два типа: предохранители ножевого типа и предохранители болтового типа. Плавкие предохранители ножевого типа являются наиболее надежными.

Ножевые предохранители также называются лепестковыми предохранителями или вставными предохранителями. Этот предохранитель используется OEM-производителями автомобилей для защиты автомобильных цепей и может выдерживать высокие температуры.

Предохранители с болтовым креплением, с другой стороны, представляют собой предохранители специального назначения, предназначенные для дизельных транспортных средств, и не подходят для грузовых автомобилей.

Типы предохранителей : Выталкивающие предохранители

Из-за своей низкой стоимости предохранители выталкивающего типа обычно используются для защиты фидеров и трансформаторов. Он имеет разрывную мощность до 250 МВА и рассчитан на 11 кВ. В предохранителе такого типа используется полая трубка с открытым концом, состоящая из бумаги, связанной синтетической смолой.

Плавкие элементы помещаются в трубки, которые затем соединяются с соответствующими фитингами на обоих концах. Материал, образующий дугу, выдувается из внутреннего покрытия трубки, а образующиеся газы гасят дугу.

Эти предохранители заполнены такими веществами, как борная кислота, которые при нагревании выделяют газы. Дуга гасится этими стаканами, которые выбрасываются с концов запала. Медь, олово или серебро используются для изготовления плавкого предохранителя.

Типы предохранителей : Выпадающие предохранители

У них есть подпружиненный рычаг, который убирается при возникновении неисправности и должен быть перемонтирован и переустановлен для продолжения нормальной работы. Выпадающие предохранители представляют собой разновидность выталкивающих предохранителей.

Типы предохранителей : Перекидные предохранители

Сильноточные предохранители можно подключать и отключать вручную с помощью рукоятки.

Типы предохранителей : Предохранители с ударником

Они имеют подпружиненный рычаг, который убирается при возникновении неисправности, и для возобновления нормальной работы его необходимо перемонтировать и переустановить.

Разновидностью выталкивающего взрывателя является выталкивающий взрыватель.

Типы предохранителей : Сменные предохранители

Наиболее известные предохранители типа «кит-кат» (также известные как сменные предохранители) в основном используются в промышленных и жилых электропроводках для слаботочных приложений в низковольтных (НН) системах.

Разборный предохранитель состоит из двух основных частей. Внутренний плавкий элемент представляет собой держатель предохранителя из луженой меди, алюминия, свинца или других металлов, а основание изготовлено из фарфора с клеммами IN и OUT, которые используются для защиты цепи.

Основное преимущество съемного предохранителя заключается в том, что его можно легко отремонтировать, если он перегорел из-за короткого замыкания или чрезмерного тока, плавящего части предохранителя. Просто подключите другой провод плавкого элемента с тем же номиналом, что и предыдущий.

Типы предохранителей: предохранители D

Адаптерное кольцо, основание, колпачок и картридж входят в комплект предохранителей D-типа. Основание предохранителя крепится к крышке предохранителя, в которой находится патрон. Когда наконечник картриджа касается проводника плавкой вставки, цепь замыкается.

Типы предохранителей: Предохранители SMD

Предохранители SMD (Surface Mount Device, производное от SMT = технология поверхностного монтажа) представляют собой предохранители чипового типа (также известные как электронные предохранители), используемые в устройствах постоянного тока, таких как жесткие диски, DVD плееры, фотоаппараты, сотовые телефоны и другие устройства в условиях ограниченного пространства. Предохранители SMD маленькие и их трудно заменить.

Типы предохранителей : Плавкие предохранители

Как указывалось ранее, плавкий предохранитель является одноразовым. Это термочувствительные предохранители с термочувствительным плавким элементом из сплава. Термические выключатели (TCO) или Thermal Links — термины, используемые для их описания.

Плавкий элемент плавкого предохранителя содержит механический пружинный контакт, который обычно замкнут. Когда большие токи проходят через элементы предохранителя в результате перегрузки по току или короткого замыкания, элементы предохранителя плавятся, освобождая пружинный механизм и предотвращая дугу и возгорание, а также защищая соответствующую цепь.

Типы предохранителей : Полупроводниковые предохранители

Полупроводники используются для сверхбыстродействующих предохранителей, поскольку мощность, рассеиваемая ими, экспоненциально растет с протеканием тока. Эти предохранители обычно используются для защиты полупроводниковых коммутационных устройств, чувствительных даже к незначительным скачкам тока.

Типы предохранителей: Самовосстанавливающиеся предохранители

Эти предохранители самовосстанавливающиеся, как следует из их названия. В этих продуктах частицы сажи включены в органические полимеры. В большинстве случаев сажа делает смесь проводящей.

При протекании большого тока выделяется тепло, что вызывает расширение органического полимера. Частицы сажи разлетаются, и проводимость падает до нуля. При понижении температуры проводимость восстанавливается.

В результате замена предохранителя физически не требуется. Поскольку сопротивление увеличивается с температурой, этот тип предохранителя также известен как PTC (положительный температурный коэффициент).

Самовосстанавливающийся предохранитель — это устройство, которое можно использовать несколько раз, прежде чем его потребуется заменить. Когда происходит перегрузка по току, они размыкают цепь и снова подключают ее через заданный период времени.

Устройство с полимерным положительным температурным коэффициентом (PPTC, также известное как самовосстанавливающийся предохранитель, полипереключатель или полипредохранитель) представляет собой пассивный электрический компонент, который защищает электронные схемы от проблем с током короткого замыкания.

Предохранитель PTC можно найти во всем, от компьютерных блоков питания до зарядных устройств для телефонов. Они особенно полезны в этой ситуации, потому что замена сложна. По той же причине они также используются в аэрокосмических устройствах.

ПТК со сквозным отверстием легко узнать по их желто-оранжевому цвету и дисковой (иногда прямоугольной) форме.

Зеленый с белыми метками или черный с золотыми метками являются наиболее распространенными цветами для плавких предохранителей SMD. PTC доступны почти во всех классах, которые сейчас используются.

Самовосстанавливающиеся предохранители используются в ситуациях, когда ручная замена предохранителей затруднена или невозможна, например, на атомных электростанциях или в авиационных системах.

Применение предохранителей

Электрические и электронные предохранители бывают различных форм и размеров и могут использоваться в различных электрических и электронных системах и приложениях, включая:

• Домашние платы по распределению домов
• Motors & Transformers
• Сотовые телефоны
• Мониторы ЖК-дисплее
• DVD-плееры
• Жесткие диски
• Игровые системы
• Принтеры
• Цифровые камеры

Резюме

Предохранитель — это небольшая защитная деталь в электрическом устройстве или механизме в области электроники или электротехники. Он считается наиболее важным компонентом в различных электрических цепях.

В отрасли доступно множество различных типов предохранителей, которые можно использовать для удовлетворения различных потребностей в цепях.

На рынке доступны различные виды предохранителей, каждый из которых имеет свои преимущества и области применения. Это автоматические тормозные устройства для защиты груза. Их также можно найти в кабельных линиях и двигателях для предотвращения коротких замыканий.

Часто задаваемые вопросы

1. Что такое предохранители?

Предохранители — это жертвенные устройства, которые используются для защиты гораздо более дорогих электрических компонентов от повреждений, вызванных перегрузкой по току. Они состоят из металла или проволоки с низким сопротивлением, используемой для замыкания цепи.

2. Каковы области применения плавких предохранителей?

Плавкие предохранители обычно используются для защиты цепей электродвигателей; при незначительных перегрузках схема защиты двигателя автоматически активирует регулирующий контактор, а предохранитель сработает только в случае короткого замыкания или значительной перегрузки.

3. Какие существуют типы предохранителей?

Предохранители переменного тока и предохранители постоянного тока являются двумя наиболее распространенными типами предохранителей.

4. Чем плавкий предохранитель отличается от MCB (миниатюрного автоматического выключателя)?

Когда ток в цепи превышает определенное значение, предохранитель самоуничтожается и останавливает ток в цепи. MCB — это устройства защиты цепи с возможностью сброса, которые прерывают протекание тока в цепи при возникновении неисправности.

5. Как определить, какой предохранитель использовать?

Номинал предохранителя, который обычно указывается в амперах, обычно указан на боковой части предохранителя. Номинал предохранителя — это величина тока, необходимая для перегорания или разрыва предохранителя. Когда это происходит, электрическая энергия, протекающая по цепи, прерывается.

6. Какие бывают предохранители?

Предохранитель представляет собой токопрерывающее устройство, которое путем плавления элемента разрывает или размыкает цепь, удаляя неисправное устройство из цепи основного питания. Предохранители переменного тока и предохранители постоянного тока представляют собой два типа предохранителей, которые классифицируются в зависимости от входного напряжения питания.

7. Как отличить предохранители T от предохранителей TL?

Основания — это разница между предохранителями SL и TL. База отбраковки — это SL, а стандартная база Эдисона — это TL. Между предохранителями S и T нет никакой разницы. Плавкие предохранители Loaded Link (SL и TL) используются в определенных, более легких приложениях, тогда как предохранители S и T используются в более тяжелых приложениях.

8. Как предохранители обеспечивают нашу безопасность?

Если сбой в приборе приводит к протеканию слишком большого тока, предохранитель перегорает и цепь размыкается. Если что-то пойдет не так, это защитит провода и прибор. Кусок проволоки, которая легко плавится, находится внутри предохранителя. Если ток предохранителя слишком велик, провод нагревается до тех пор, пока не расплавится, и цепь не разорвется.

Типы предохранителей и их применение

Существует множество типов предохранителей , которые прерывают перегрузку по току и разрывают цепь, расплавляя плавкий элемент. Они в основном делятся на два типа: предохранитель переменного тока и предохранитель постоянного тока. Кроме того, предохранители подразделяются на различные типы в зависимости от напряжения и конструкции. Это:

1 Типы предохранителей

2 Предохранители постоянного тока

3 Предохранители переменного тока

3.2 2.2 Высоковольтный предохранитель

3.2.1 2.2.1 Предохранитель HV HRC патронного типа

3.2.2 2.2.2 Предохранитель HV HRC жидкостного типа

3.

2.3 2.2.3 Предохранитель HV HRC выталкивающего типа

4 Предохранители приложений

Типы предохранителей

1. Предохранители постоянного тока

Предохранители постоянного тока создают дугу, которую сложнее остановить, чем дуги переменного тока, поскольку в цепи отсутствует нулевой ток. Для уменьшения искрения предохранителя постоянного тока электроды располагают на большем расстоянии, за счет чего размер предохранителя увеличивается по сравнению с предохранителем переменного тока.

2. Предохранители переменного тока

В цепях переменного тока дуга гасится легче, чем в цепях постоянного тока. Потому что частота плавких предохранителей переменного тока меняет свою амплитуду от 0º до 60º каждую секунду. Предохранители переменного тока делятся на две категории. Это предохранители низкого напряжения и предохранители высокого напряжения.

2.1 Низковольтный предохранитель

Низковольтные предохранители очень распространены в электрических системах и бывают разных форм и конструкций. Предохранители низкого напряжения имеют номинальное напряжение меньше или равное 1500 В.

2.1.1 Предохранитель патронного типа (полностью закрытого типа)

Предохранитель катриджного типа (полностью закрытого типа) Конструкция предохранителя катриджного типа Предохранитель патронный

состоит из термостойкого керамического корпуса, закрытого с обоих концов металлическим колпачком. Пломбировочный материал, такой как мел, гипс, кварц или мраморная пыль, окружает полость тела и действует как гасящая дугу и охлаждающая среда. Часто они широко используются в промышленности, сельском хозяйстве и жилых помещениях, таких как панели предохранителей, кондиционеры, насосы и бытовая техника

Эти типы предохранителей подразделяются на предохранители типа D и предохранители типа Link.

2.1.1.1 Предохранитель типа D

предохранитель D-типа Конструкция предохранителя типа D

Состоит из переходного кольца, картриджа, основания и колпачка.

Основание предохранителя соединено с колпачком предохранителя, а патрон удерживается внутри колпачка предохранителя через переходное кольцо. Цепь замыкается, когда наконечник картриджа касается проводника.

2.1.1.2 Плавкий предохранитель

Термостойкий предохранитель 9Картриджные предохранители 0002 Link также известны как предохранители с высокой разрывной способностью (HRC). Предохранитель HRC имеет высокую отключающую способность. Он имеет два металлических конца с обеих сторон. Наполнение предохранителя порошкообразным чистым кварцем действует как средство гашения дуги. В конструкции предохранителя используется серебро или медь.

Конструкция плавкого предохранителя

Плавкий элемент выдерживает ток короткого замыкания в течение длительного периода времени. За это время неопределенная неисправность расплавится и разомкнет цепь. Химическая реакция между парами серебра и порошком наполнителя образует высокое сопротивление, которое помогает гасить дугу.

Отключающая способность предохранителя увеличивается при параллельном подключении двух или более серебряных проводов. Этот тип предохранителей очень надежен и делится на два типа: предохранители ножевого типа и предохранители болтового типа.

Предохранитель ножевого типа Предохранитель на болтах

Плавкий предохранитель Blade также известен как лопаточный или вставной предохранитель. OEM-производители автомобилей используют этот предохранитель для защиты цепи автомобиля и выдерживают высокие температуры. Принимая во внимание, что предохранитель Bolt down является специальным, подходящим для дизельных автомобилей и не подходящим для грузовых автомобилей.

2.1.2 Сменный предохранитель

Керамический предохранитель

Сменный предохранитель также известен как предохранитель kit-kat . Это простая и дешевая форма предохранителя. Этот предохранитель подходит для внутренней проводки, например, в домах. Кроме того, когда предохранитель перегорает, его легко заменить и использовать повторно.

Состоит из основания предохранителя и держателя предохранителя. В конструкции плавкого элемента в держателе предохранителя в качестве основы используется луженая медь, свинец или алюминий и фарфор.

База имеет две клеммы для входящего и исходящего питания. При возникновении неисправности плавкий предохранитель перегорает и прерывает цепь. Перегоревший предохранитель можно заменить новым. Основное преимущество этого типа предохранителя в том, что его можно заменить, но недостаток в том, что он менее надежен.

2.1.3 Предохранитель с ударником

Предохранитель с ударником (Источник: mc-mc.com)

Этот тип предохранителя имеет механический индикатор или штифт ударника, который выступает через колпачок предохранителя при срабатывании предохранителя. Это обеспечивает визуальную идентификацию перегоревшего предохранителя и действует как триггер для внешних устройств. Его можно использовать для защиты от короткого замыкания двигателей среднего напряжения.

2.1.4 Выпадающий предохранитель

Выпадающий предохранитель

Выпадающий предохранитель представляет собой предохранитель выталкивающего типа для защиты трансформаторов. Плавкий элемент плавкого предохранителя падает под действием силы тяжести, что обеспечивает дополнительную изоляцию.

2.1.5 Плавкий предохранитель

Плавкий предохранитель используется для цепей низкого и среднего напряжения. Они могут безопасно ломаться в зависимости от номинального тока порядка 3-кратного тока нагрузки.

2.2 Высоковольтный предохранитель

В трансформаторах и энергосистемах используются высоковольтные предохранители. В плавком элементе используется такой материал, как медь, серебро или олово. Номинальное напряжение высоковольтного предохранителя выше 1500В и до 138000В. Они подразделяются на три типа: предохранители HRC картриджного типа, предохранители HRC жидкостного типа, предохранители HRC выталкивающего типа.

2.2.1 Предохранитель HV HRC картриджного типа

Предохранитель HV HRC картриджного типа

Этот патронный предохранитель аналогичен низковольтному предохранителю HRC с некоторыми дополнительными функциями. Предохранитель намотан в форме спирали или использует два плавких элемента параллельно, чтобы предотвратить эффект коронного разряда при более высоких напряжениях.

Один из плавких элементов имеет низкое сопротивление, а другой — высокое сопротивление. Таким образом, провод с низким сопротивлением несет нормальный ток, который гаснет и уменьшает ток короткого замыкания в случае неисправности.

Предохранители HV HRC доступны с номиналом 33 кВ и отключающей способностью 8700 А.

2.2.2 Высоковольтный предохранитель жидкостного типа

Высоковольтный предохранитель жидкостного типа (Источник: flickr.com/photos/oskay/7777041048)

Жидкостный предохранитель (для больших токов) состоит из стеклянной трубки, заполненной четыреххлористым углеродом и герметизированной латунные колпачки с обоих концов. Плавкая проволока запаивается на одном конце и фиксируется прочной спиральной пружиной из фосфористой бронзы на другом конце стеклянной трубки. Жидкость действует как дугогасящая среда.

Конструкция высоковольтного предохранителя жидкостного типа

Предохранитель перегорает, когда ток превышает максимальный предел. Предохранитель жидкостного типа HRC защищает трансформатор и автоматические выключатели. Они выдерживают ток до 100А в сетях до 132кВ.

2.2.3 Предохранитель HV HRC выталкивающего типа

Предохранитель HV HRC выталкивающего типа

Этот тип предохранителя является разборным предохранителем, в котором эффект выталкивания газов, образующихся при внутренней дуге, приводит к прерыванию тока. Камера плавкой вставки содержит борную кислоту. Таким образом, внутреннее искрение помогает защитить фидеры и трансформаторы.

Применение предохранителей

Некоторые из применений предохранителей в промышленности:

• Используются для защиты трансформаторов, двигателей и энергосистемы от перегрузок по току
• В фидерах, силовых трансформаторах и солнечных цепях
•  В электроприборах и домашних распределительных щитах для бытовых целей используются плавкие предохранители.
• Используется в автомобилях, электромобилях, гоночных автомобилях, рельсах
Предохранители
• присутствуют в ноутбуках, жестких дисках, принтерах/сканерах и электронных устройствах.
• Используется в игровых системах и смартфонах

Заключение

На рынке представлены различные типы предохранителей, и каждый предохранитель имеет свои преимущества и области применения. Это автоматические тормозные устройства для защиты грузов. Более того, они присутствуют в кабельных проводах и двигателях для защиты от коротких замыканий.

Какие существуют два основных типа предохранителей?

Введение

В электронике и электрических цепях предохранитель представляет собой электрическое защитное устройство, обеспечивающее защиту от перегрузки по току. Чтобы остановить разрушительное воздействие перегрузки по току, когда через низкоомный элемент предохранителя протекает слишком большой ток, элемент плавится и разрывает цепь, потому что особенностью предохранителя является то, что он содержит кусок провода, который легко плавится. . Плавкие предохранители широко применяются для защиты цепей электродвигателей различных типов. Прежде чем прочитать следующую заметку, вы можете подумать над вопросом: какие бывают типы предохранителей и их применение?

Что такое электрический предохранитель? и как предотвратить короткое замыкание с помощью предохранителей?

Catalog

Introduction

Ⅰ Fuse Basic Overview 1.1 What Are Fuses 1.2 Fuse Working Principle 1.3 Electrical Fuse Symbol 1.4 Fuse Materials

Ⅱ Классификация электрических предохранителей 2.1 Предохранители постоянного тока, базовая 2.2 Предохранители переменного тока, базовая

ⅲ Заключение

ⅳ Часто задаваемые вопросы о основаниях типов предохранителей и его приложения

---

ⅰ Fuse Base upevVER. построен вокруг проводящей полосы, которая плавится и разделяется в случае чрезмерного тока.

Другими словами, для чего нужны предохранители? Предохранитель разрывает цепь, если неисправность в приборе приводит к протеканию слишком большого тока. Кроме того, предохранители по сути являются термочувствительными устройствами. Даже небольшие отклонения от контролируемых условий испытаний могут сильно повлиять на прогнозируемый срок службы предохранителя.

1.2 Принцип действия предохранителя

Основная задача предохранителя состоит в том, чтобы разъединить цепь, если в цепи потребляется ток, превышающий требуемый, чтобы избежать вреда из-за короткого замыкания.
Простейший тип предохранителя состоит из резистивной части, тщательно подобранной по температуре плавления. Небольшое падение напряжения (достаточно маленькое, чтобы не повлиять на цепь ниже по потоку) создается на элементе, когда ток проходит через этот элемент, и некоторая мощность рассеивается в виде тепла. Таким образом, температура элемента увеличивается. Это повышение температуры не является необходимым для того, чтобы нормальные токи расплавили нить накала. Однако точка плавления легко достигается, если потребляемый ток достигает номинального тока предохранителя. Резистивная часть плавится и разрывается цепью. Номинальный ток определяется толщиной и длиной резистивного материала.
Для обеспечения предсказуемых токов срабатывания компоненты предохранителей изготавливаются из цинка, меди, серебра, алюминия или других сплавов. Со временем элемент не должен окисляться или подвергаться коррозии.

1.3 Символ электрического предохранителя

Что такое символ предохранителя? различные обозначения предохранителей на электрической схеме, показанной ниже.

Электронные обозначения предохранителей

1.4 Материалы предохранителей

Из чего сделаны предохранители? Материал, используемый для изготовления плавких элементов, имеет низкую температуру плавления, например олово, свинец или цинк. Однако низкая температура плавления доступна с металлом с высоким удельным сопротивлением, как показано в таблице ниже. Материал, в основном используемый для плавких элементов, олово, свинец, серебро, медь, цинк, алюминий и сплав свинца и олова.



Ⅱ Классификация электрических предохранителей

После того, как вы узнали, что такое предохранитель в цепи, ниже приведены типов предохранителей . На рынке представлен широкий выбор предохранителей для печатных плат. Здесь представлены два основных типа: предохранители переменного тока и предохранители постоянного тока. Следующая заметка описывает различных типов предохранителей и их сужение, рабочие характеристики.

Описание типов предохранителей

2.1 Предохранители постоянного тока Basic

• Патронные предохранители

Это слитая форма, которая является наиболее распространенной. В стеклянной оболочке, оканчивающейся металлическими колпачками, заключена плавкая часть. В подходящем держателе монтируется предохранитель. Так как стеклянная колба прозрачна, то легко визуально определить, перегорел ли предохранитель.
Этот тип имеет множество версий, включая плавкие предохранители с медленным срабатыванием и быстродействующие предохранители. Плавкие предохранители с задержкой срабатывания имеют элемент большего размера, который может выдерживать перегрузку по току и на них не влияют скачки напряжения в приборе в течение относительно короткого периода времени. Быстродействующие предохранители мгновенно реагируют на существующие всплески.
Чтобы выдерживать повышенные температуры, некоторые версии этого предохранителя заключены в керамический корпус. Песок или масло заполнены предохранителями для высоковольтных приложений. Это необходимо для прекращения образования дуги после того, как она перегорела между двумя концами предохранителя. Для прямого монтажа на печатную плату также существуют варианты картриджных предохранителей SMD.



• Автомобильные плавкие предохранители ножевого и болтового типа

Эти предохранители разработаны специально для автомобильных систем с напряжением до 32 В и иногда до 42 В. Они имеют форму «меча» (прозрачный пластиковый корпус с плоскими контактами) и имеют цветовую маркировку в соответствии с номинальным током. В других схемах большой мощности также используются некоторые из этих типов.



• Самовосстанавливающиеся предохранители/Polyfuse

Эти предохранители самовосстанавливающиеся, как следует из их названия. Они содержат черные частицы углерода, встроенные в органические полимеры. Углеродная сажа обычно делает смесь проводящей. Тепло, расширяющее органический полимер, создается при протекании большого тока. Черные частицы углерода раздвигаются, и проводимость уменьшается до такой степени, что ток отсутствует. При понижении температуры проводимость восстанавливается. Однако физически замена предохранителя не требуется. Этот тип предохранителя часто называют PTC, что означает положительный температурный коэффициент, поскольку температура повышается с сопротивлением.
Для компьютерных блоков питания и зарядных устройств для телефонов PTC Fuse используется повсеместно. Они особенно удобны здесь, потому что их трудно заменить. Они используются в аэрокосмических устройствах для той же цели.
В сквозных вариантах ПТК легко узнать по желто-оранжевому цвету и дисковой (а иногда и прямоугольной) форме. Полимерные предохранители SMD с белой маркировкой обычно бывают зеленого цвета или с золотой маркировкой черного цвета. Практически каждый текущий рейтинг предлагает PTC.



• Полупроводниковые предохранители

При протекании тока мощность, рассеиваемая полупроводником, увеличивается экспоненциально, поэтому полупроводники используются для изготовления сверхбыстродействующих предохранителей. Эти предохранители обычно используются для защиты устройств, чувствительных даже к незначительным скачкам тока при переключении полупроводников.



• Предохранители для подавления перенапряжения

Скачки напряжения также часто могут быть опасны для цепей, а с предохранителем также используется система защиты от перенапряжения для защиты как от скачков напряжения, так и от скачков тока.
Параллельно с питанием включены NTC (отрицательный температурный коэффициент). Предохранители NTC минимизируют сопротивление из-за более высокого протекающего тока и поглощают скачки напряжения питания.
Полупроводниковые устройства, которые двунаправленно поглощают скачки напряжения, представляют собой металлооксидные варисторы (MOV). Используя связанный пост, вы можете узнать больше о MOV и его работе.

2.2 Предохранители переменного тока Основные

• Высоковольтные предохранители

В высоковольтных линиях электропередачи переменного тока эти предохранители используются там, где напряжение может превышать несколько сотен киловольт.
1) Предохранители HRC (с высоким током разрыва)
Предохранители HRC представляют собой предохранители картриджного типа, состоящие из прозрачной стеатитовой оболочки (силиката магния). Предохранитель заполнен кварцевым порошком, который служит для гашения дуги (и, в случае предохранителя, заполненного жидкостью HRC, непроводящей жидкостью, такой как минеральное масло).
2) Плавкие предохранители
Эти предохранители заполнены химическими веществами, такими как борная кислота, которая создает нагревающие газы. Дуга гасится этими газами и выбрасывается с концов предохранителя. Медь, олово или серебро изготавливаются из плавкого материала.



• Предохранители низкого напряжения

Предохранители низкого напряжения подразделяются на пять типов: съемные, картриджные, выпадающие, ударные и переключающие.

1) Сменные предохранители
Быстродействующие предохранители многоразового использования, используемые в домах и офисах. Из них состоят носитель и розетка. Несущая часть вынимается, повторно подключается и помещается обратно в розетку, когда перегорает предохранитель, чтобы восстановить нормальную работу. Они немного менее эффективны, чем предохранители из HRC.

2) Патронные предохранители
Они очень похожи на предохранители постоянного тока для патронов. Из них состоит прозрачная оболочка, закрывающая часть взрывателя. Их можно вставить в штепсель (тип лезвия) или ввинтить в приспособление (тип болта).

3) Выпадающие предохранители
Они содержат подпружиненный рычаг, который втягивается при возникновении неисправности и должен быть перемонтирован для восстановления нормальной работы и возвращен на место. Они являются формой предохранителя для изгнания.

4) Плавкие предохранители
 К этим предохранителям прилагается подпружиненный ударник, который может служить визуальным индикатором того, что предохранитель взорвался, а также сработало другое распределительное устройство.

5) Переключатель предохранителей
Сильноточные предохранители можно присоединять или отключать с помощью ручки, которая управляется вручную.

Ⅲ Заключение

В области электроники или электрики плавкий предохранитель представляет собой небольшую предохранительную деталь в электрическом устройстве или механизме. Он считается самым важным устройством, которое используется в различных электрических цепях. Многие типы предохранителей, имеющиеся на складе предприятия, могут соответствовать различным требованиям к цепям.



Ⅳ Часто задаваемые вопросы об основных типах предохранителей и их применении

1. Что такое предохранители?

Предохранители — это жертвенные устройства, используемые для защиты гораздо более дорогих электрических компонентов от разрушительного воздействия перегрузки по току. Они состоят из металла или проволоки с низким сопротивлением, которая используется для замыкания цепи.



2. Какие бывают предохранители?

Различные типы предохранителей – сужение, работа и характеристики
Предохранители постоянного тока
Предохранители переменного тока
Патронные предохранители
Патронный предохранитель типа D
Предохранитель HRC (высокой разрывной способности) или патронный предохранитель
Высоковольтные предохранители
Автомобильные плавкие предохранители, ножевые и болтовые предохранители Чипсетные, радиальные и свинцовые предохранители



3. Где используются предохранители?

Плавкие предохранители широко применяются для защиты цепей электродвигателей; при небольших перегрузках схема защиты двигателя автоматически размыкает управляющий контактор, а предохранитель срабатывает только при коротких замыканиях или экстремальных перегрузках.



4. Сколько существует типов предохранителей?

Предохранители можно разделить на две основные категории: предохранители переменного тока и предохранители постоянного тока.

5. В чем разница между предохранителем и автоматическим выключателем (миниатюрный автоматический выключатель)?

Предохранитель — это электрическое устройство, которое самоуничтожается и останавливает ток в цепи всякий раз, когда ток превышает заданное значение. MCB — это устройства защиты цепи с возможностью сброса, которые при возникновении неисправности останавливают ток в цепи.



6. Как узнать, какой предохранитель использовать?

Номинал предохранителя обычно указан сбоку на предохранителе и указан в амперах. Номинал предохранителя — это сила тока, необходимая для того, чтобы предохранитель перегорел или сломался. Когда это происходит, электрическая мощность останавливается от прохождения через электрическую цепь.



7. Какие существуют типы предохранителей?

Предохранитель представляет собой токопрерывающее устройство, которое разрывает или размыкает цепь путем плавления элемента и, таким образом, отключает неисправное устройство от основной цепи питания. Предохранители в основном делятся на два типа, в зависимости от входного напряжения питания, это предохранители переменного тока и предохранители постоянного тока.



8. В чем разница между предохранителями переменного и постоянного тока?

В цепях переменного тока ток пересекает нулевой потенциал с частотой 60 или 50 циклов в секунду. Это помогает разорвать дугу, которая образуется, когда плавкий элемент плавкого предохранителя образует зазор. В цепях постоянного тока напряжение не достигает нулевого потенциала, что затрудняет гашение дуги в зазоре плавильного элемента.



9. В чем разница между предохранителями T и TL?

Предохранители SL и TL отличаются основанием. SL — это база отказа, а TL — типичная база Эдисона. Разница между предохранителями S и T одинакова. Предохранители SL и TL относятся к типу Loaded Link и обычно используются в специальных, более легких приложениях, а предохранители S и T используются в более тяжелых приложениях.



10. Как нас защищают предохранители?

Предохранитель разрывает цепь, если неисправность в приборе приводит к протеканию слишком большого тока. Это защищает проводку и прибор, если что-то пойдет не так. Предохранитель содержит кусок проволоки, который легко плавится. Если ток, проходящий через предохранитель, слишком велик, провод нагревается до тех пор, пока не расплавится и не разорвет цепь.



Лучшие продажи диода

Фото

Деталь

Компания

Описание

Цена (долл. США)

Альтернативные модели

Часть	Сравнить	Производители	Категория	Описание

Заказ и качество


Произв.
