Предохранитель с проводом для подключения

Добрый день, коллеги!

При подключении в автомобиле различных нештатных устройств, иногда возникает необходимость откуда-то взять питание 12В. Часто для этого вскрывают изоляцию штатной проводки автомобиля и подпаивают или подматывают свои провода с последующей изоляцией соединения. Это вполне приемлемый способ, но если автомобиль находится на гарантии, автовладелец рискует ее лишиться, если вмешательство в проводку будет обнаружено, например, во время планового ТО или гарантийного ремонта.

В то же время, в любом автомобиля есть как минимум один, а обычно несколько, штатных блоков предохранителей, которые дают нам прекрасный источник питания без необходимости вмешательства в проводку.

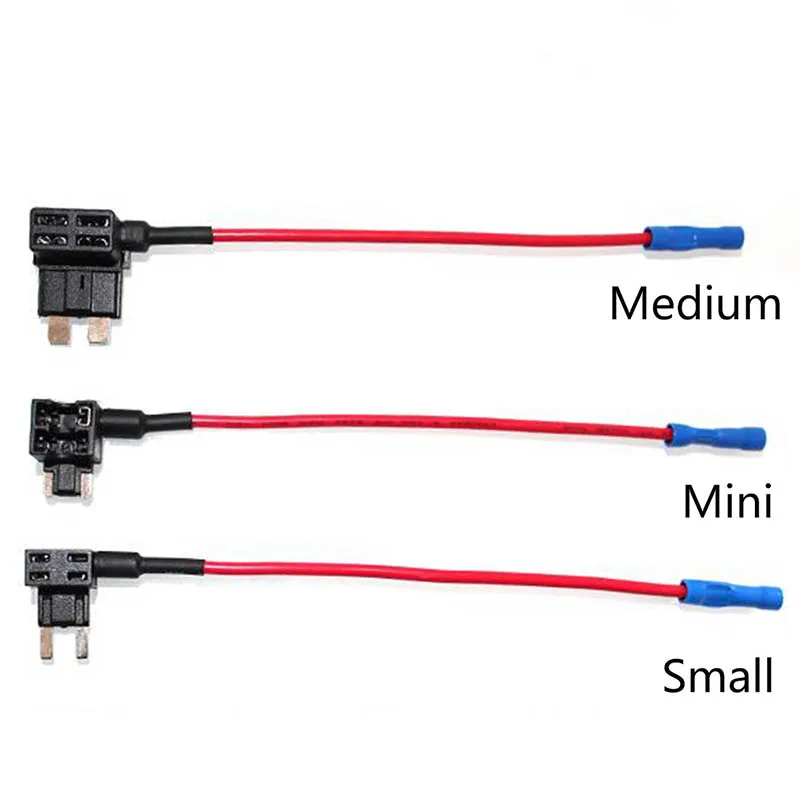

Для этих целей, заботливая промышленность Китайской Народной Республики освоила производство специальной вставки-ответвителя для автомобильных блоков предохранителей. Данный ответвитель состоит из контактной колодки под два стандартных автомобильных предохранителя и провода ответвления для подключения дополнительного потребителя.

Я покупал вставки для предохранителей размерности «Mini», но в продаже есть и под предохранители других размеров (фото 1-4).

Чтобы подключиться к блоку предохранителей, извлекаем из него штатный предохранитель той цепи, к которой хотим подключиться, и переставляем его в нашу вставку. Рядом устанавливаем второй предохранитель, которым будем защищать подключаемого нового потребителя. При этом следует правильно сориентировать вставку в гнезде для штатного предохранителя, так как питание можно взять как ДО штатного предохранителя, так и ПОСЛЕ. Это может иметь значение для подключения мощных потребителей с большим током потребления, для которых штатный предохранитель не подходит по номиналу.

Штатный предохранитель будет защищать штатную цепь, как и раньше, а дополнительная цепь будет подключена через отдельный предохранитель. Идущий в комплекте предохранитель плохого качества, его лучше сразу заменить на нормальный (фото 5-6).

Устанавливаем вставку на место штатного предохранителя, и можем подключать к проводу ответвления наше новое устройство. Изначально, на проводе ответвления установлена цилиндрическая клемма под обжим провода, но для удобства демонтажа, я обычно заменяю клемму на электрический разъем (фото 7).

Таким образом можно подключить к блоку предохранителей сразу несколько дополнительных потребителей (фото 8-9). При необходимости, вся эта дополнительная проводка легко демонтируется без следа.

Есть у данной вставки и небольшой минус. Так как в штатном блоке предохранители и реле обычно располагаются близко друг к другу, то вставке могут помешать соседние предохранители или реле. В связи с этим, приходится подбирать точки подключения, чтобы ничто не мешало установке (фото 10). Во многих блоках предохранителей имеются неиспользованные или резервные цепи, которые прекрасно подходят для этих целей.

Ссылки на данную вставку в китайском интернет-магазине Aliexpress:

Бывают также просто ответвители от предохранителя (фото 11).

Ссылки в российском интернет-магазине 12VI (по отзывам в комментариях, качество хорошее):

  • Предохранитель: Стандарт
  • Клемма: Зажим
  • Кабель: 14 см
  • Вес: 10г.

  • Предохранитель: Мини
  • Клемма: Зажим
  • Кабель: 14 см
  • Вес: 8 г.

  • Предохранитель: микро
  • Клемма: Пресс
  • Кабель: 14 см
  • Вес: 7 г.

  • Предохранитель: Микро
  • Клемма: Зажим
  • Кабель: 14 см
  • Вес: 7 г.

  • Предохранитель: Стандарт
  • Клемма: Заземление/клемма
  • Кабель: 150 см
  • Вес: 30г.

Разветвитель с предохранителем

  • Предохранитель: Мини (15А)
  • Клемма: Нет
  • Кабель: 16 см
  • Вес: 5 г.

Разветвитель с предохранителем

  • Предохранитель: Мини (10А)
  • Клемма: Нет
  • Кабель: 16 см
  • Вес: 5 г.

Разветвитель с предохранителем

  • Предохранитель: Мини (35А)
  • Клемма: Нет
  • Кабель: 16 см
  • Вес: 5 г

  • Предохранитель: Мини
  • Клемма: Нет
  • Кабель: 10 см
  • Вес: 17 г.

  • Предохранитель: Макси
  • Клемма: Нет
  • Кабель: 8 см
  • Вес: 71 г.

  • Предохранитель: Стандарт
  • Клемма: Нет
  • Кабель: 10 см
  • Вес: 21 г

Самодельный предохранитель из медной проволоки может стать отличным временным способом заменить перегоревший предохранитель. Но если вы решились на такое, то крайне важно правильно подобрать сечение того самого проводника, который вы будете использовать. Почему это важно, каковы причины перегорания предохранителей и способы временного устранения этого неудобства мы и рассмотрим в нашей статье.

Причины перегорания предохранителей

Начнем с самого важного — с причин перегорания предохранителей. Ведь просто так нечего не происходит и прежде чем ставить «жучек», необходимо определиться с причинами поломки предохранителя.

Их может быть несколько:

Выбор диаметра проволоки и ремонт предохранителя

Ну, а теперь давайте перейдет к основному вопросу нашей статьи – выбору диаметра и непосредственно ремонту. Начнем с первого.

Выбор диаметра проводника

Диаметр проводника в предохранителях четко рассчитан. Если вы выполняете замену, то должны установить проводник такого же диаметра. Иначе ваш предохранитель не будет выполнять свою функцию по защите электрической сети.

  • Сделать это можно несколькими способами. Наиболее простой взять сечение провода для предохранителя, и таблица стандартных значений позволит осуществить вам выбор. Для этого достаточно измерить диаметр провода.

  • Диаметр провода можно измерить с помощью штангенциркуля или даже обычной линейки. Если диаметр проволоки для предохранителя слишком мал, то измерения можно произвести следующим образом. Проволоку наматываем на любой небольшой предмет – зажигалку, карандаш, ручку.

  • Желательно сделать 10-20 витков, для большей точности измерения. Витки делаем максимально плотными, для исключения пространства межу ними. Затем измеряем диаметр всех витков. Полученное значение делим на количество витков. Вот вам и диаметр провода для предохранителя.

Обратите внимание! При данном способе измерения диаметра у вас наверняка будет небольшая погрешность, связанная с недостаточной плотностью витков. Поэтому полученное число округляем для ближайшего меньшего.

  • Расчет предохранителя из медной проволоки можно произвести и для значений, не указанных в таблице. Для этого нам необходимо знать требуемый ток плавкой вставки и материал проволоки.
  • Для того чтобы вычислить диаметр медной проволоки для предохранителя до 7А, нам следует воспользоваться приведенной ниже формулой. В этой формуле d – рассчитываемый диаметр, Iпл – требуемый ток плавкой вставки, k – коэффициент учитывающий материал проволоки. Для меди он составляет 0,034.

  • Если вы хотите своими руками вычислить диаметр проволоки для вставки на номинал выше 7А, то вам следует воспользоваться формулой, приведенной ниже. В этой формуле m – коэффициент учитывающий материал проволоки. Для меди он равен 80.

  • Если толщина провода для предохранителя в результате расчета или выбора по таблице получилась таковой, какой нет в наличии. То можно добиться требуемого диаметра за счет соединения нескольких проволок разного сечения. Хотя этот вариант и несколько хуже.

Ремонт предохранителей

Установка вместо калиброванной плавкой вставки в предохранитель проволоки в простонародье называется установкой «жучка».

Любой «жучек», согласно нормам ПУЭ, недопустим, так как не всегда способен качественно защитить электроустановку.

Тем не менее к такому способу ремонта предохранителей прибегают достаточно часто. Особенно когда под рукой нет запасного предохранителя.

  • Установка «жучка» вместо предохранителя зависит от его типа. Если это трубчатый предохранитель на большой номинальный ток, то такие изделия обычно имеют разборную конструкцию как на видео.

  • То есть, предохранитель можно раскрутить. Изъять перегоревшую плавкую вставку и вместо нее установить предохранитель из медного провода.
  • С изделиями меньших номиналов все немного сложнее. Обычно они изготавливаются неразборными, в связи с чем придётся повозиться.

  • Если перед вами трубчатый предохранитель стеклянного или керамического типа, то они обычно имеют металлические оконцовки. Для установки «жучка» их необходимо просверлить с двух сторон и в полученную полость вставить наш проводник.
    Отверстие вместе с проводником желательно затем запаять.
  • С ножевыми предохранителями выполнить ремонт своими руками несколько сложнее. Тут просверлить отверстие не получится, так как крепить провод необходимо к ножам, которые скрыты под корпусом. В этом случае сечение провода предохранителя на 10 А или другого номинала крепят непосредственно на ножи перед корпусом. А затем устанавливают предохранитель.

Обратите внимание! Такой способ намного опаснее. Так как при перегорании провода возможно его разбрызгивание по соседнему оборудованию. К пожару это может и не привести, но повредить оборудование может.

  • Именно, исходя из этих причин, наша инструкция не советует наматывать проволоку непосредственно на контакты-держатели предохранителей. Это же касается намотки провода поверху корпуса трубчатого предохранителя.

  • Отдельный вопрос — предохранители с наполнителем. Наполнитель необходим для более быстрого погасания электрической дуги. Обычно такие изделия имеют разборную конструкцию и для них необходима такая же толщина проволоки для предохранителя, как и для других трубчатых изделий. Песок же, который находится внутри изделия, сначала ссыпаем, а затем опять засыпаем в предохранитель.

Вывод

Диаметр провода для предохранителей зависит от номинального тока изделия и от материала используемого провода. Подобрать или рассчитать этот диаметр не так уж сложно. Но такая починка является лишь временной мерой.

ПУЭ не зря требует использования лишь калиброванных вставок, а что касается неразборных предохранителей с небольшим номинальным током, то их цена не столь высока, чтобы рисковать дорогостоящим оборудованием. Поэтому при первой возможности обязательно замените «жучок» на нормальный предохранитель или калиброванную вставку.

Самая банальная и распространенная причина перегорания предохранителя – это короткое замыкание. В результате данного события ток резко возрастает, на что и реагирует плавкая вставка в предохранителе, перегорая.

Так же достаточно частым явлением является перегорание проводника при заклинивании приводного механизма питающей цепи. В этом случае предохранитель действует как защита от перегрузки.

Следующей возможной причиной того что вам потребуется искать провод для предохранителя может быть скачек напряжения. При резком и главное длительном снижении напряжения, ток, согласно закону Ома, пропорционально возрастает. Это может привести к перегоранию предохранителя. При непродолжительных по времени скачках такое происходит крайне редко.

Еще один возможный вариант, это частая работа предохранителя на грани срабатывания. Когда ток, протекающий через него, близок к номинальному, проволока для предохранителей сильно нагревается. Затем остывает, и опять нагревается. Такой режим изменяет структуру металла, из-за чего предохранитель может перегореть при значительно более низких значениях тока.

Именно для исключения таких случаев качественные предохранители выпускают из максимально чистых металлов. У них изменение структуры при частых перепадах температур минимизировано.

Предохранитель с проводом для авто в Смоленске: 72-товара: бесплатная доставка, скидка-84% [перейти]

Партнерская программаПомощь

Смоленск

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Текстиль и кожа

Текстиль и кожа

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Мебель и интерьер

Мебель и интерьер

Сельское хозяйство

Сельское хозяйство

Промышленность

Промышленность

Все категории

ВходИзбранное

Предохранитель с проводом для авто

Держатель предохранителя цилиндрического BLACK (пластик) с красным проводом TX FHC-1058

В МАГАЗИНЕще цены и похожие товары

Держатель предохранителя флажкового с крышкой,проводом (до 30А) АЭНК 8219

В МАГАЗИНЕще цены и похожие товары

Разъем Электрический 419336 Предохранителя Unival , С Проводами Cargen арт. AX3405

В МАГАЗИНЕще цены и похожие товары

Держатель предохранителя стеклянного WHITE (пластик) с красным проводом TX FHC-1061

В МАГАЗИНЕще цены и похожие товары

Держатель предохранителя флажкового с проводом наборный (до 25А) АЭНК 7445

В МАГАЗИНЕще цены и похожие товары

16-0424_держатель предохранителя! типа »Мини» влагозащитный на проводе\

В МАГАЗИНЕще цены и похожие товары

Держатель предохранителя цилиндрического WHITE (пластик) с красным проводом TX FHC-1060

В МАГАЗИНЕще цены и похожие товары

Держатель предохранителя плоского с крышкой и проводом (до 25А) резиновый корпус АЭНК 5602

В МАГАЗИНЕще цены и похожие товары

В МАГАЗИНЕще цены и похожие товары

Провод с предохранителем Yamaha 75-90 (Omax)

ПОДРОБНЕЕЕще цены и похожие товары

Держатель предохранителя мини флажкового с крышкой и проводом FHC-12

ПОДРОБНЕЕЕще цены и похожие товары

Предохранитель 800mA 5kv 2 провода Тип: предохранитель, Номинальный ток: 0.8А

ПОДРОБНЕЕЕще цены и похожие товары

Держатель флажкового предохранителя FHC-1038-1 BLACK (пластик) с красным проводом TX Количество

ПОДРОБНЕЕЕще цены и похожие товары

Держатель предохранителя евро Стандарт с проводом Тип: держатель предохранителя

ПОДРОБНЕЕЕще цены и похожие товары

MTA клемма для держателя предохранителя MTA, зажим с клипсои?, сечение провода 0,5-1,5 мм?. Бренд:

ПОДРОБНЕЕЕще цены и похожие товары

Держатель Предохранителя С Крышкой Для Unival От 1а До 30а С Проводами 1,5 Кв. Мм Cargen арт. AX712

ПОДРОБНЕЕЕще цены и похожие товары

MTA клемма для держателя предохранителя MTA, зажим с клипсои?, сечение провода 2-4 мм?. Бренд: MTA

ПОДРОБНЕЕЕще цены и похожие товары

MTA клемма для держателя предохранителя MTA, зажим с клипсои?, сечение провода 4-6 мм?. Бренд: MTA

ПОДРОБНЕЕЕще цены и похожие товары

Держатель предохранителя макси флажкового с крышкой и проводом ДП макси

ПОДРОБНЕЕЕще цены и похожие товары

Держатель предохранителя прямоугольный (авто) с проводом ZH707 (16-0421) Тип: держатель

ПОДРОБНЕЕЕще цены и похожие товары

TESLA P541 держатель для 1 шт. плоского предохранителя с проводом до 20А Бренд: TESLA

ПОДРОБНЕЕЕще цены и похожие товары

MTA клемма для держателя предохранителя MTA, сечение провода 0,5-1,5 мм?. Бренд: MTA

ПОДРОБНЕЕЕще цены и похожие товары

Жгут проводов подкапотный (блок предохранителей) Mitsubishi Lancer X Год выпуска: 2007, 2008, 2009,

ПОДРОБНЕЕЕще цены и похожие товары

Комплект влагостойких держателей предохранителей Cargen с крышкой на Unival 1А-30А с проводами 1.5кв.мм

ПОДРОБНЕЕЕще цены и похожие товары

Держатель предохранителя 5×20 S1058 с проводом 250V 10A Тип: держатель предохранителя, Типоразмер

ПОДРОБНЕЕЕще цены и похожие товары

MTA клемма для держателя предохранителя MTA, сечение провода 4-6 мм?. Бренд: MTA

ПОДРОБНЕЕЕще цены и похожие товары

ПОДРОБНЕЕЕще цены и похожие товары

Держатель Предохранителя Влагостойкий С Крышкой Для Unival От 1а До 30а С Проводами 1,5 Кв. Мм Cargen арт. AX711

ПОДРОБНЕЕЕще цены и похожие товары

MTA клемма для держателя предохранителя MTA, зажим с клипсой UNI BUS BAR, сечение провода 4-6 мм?.

ПОДРОБНЕЕЕще цены и похожие товары

MTA держатель предохранителя SPWS0515 Unival в комплекте с клеммой под провод сечением 0,5 — 1,5 мм2

ПОДРОБНЕЕЕще цены и похожие товары

Держатель предохранителя флажковый (резина) с крышкой и проводом TX Тип: держатель предохранителя

ПОДРОБНЕЕЕще цены и похожие товары

MTA клемма для держателя предохранителя MTA, сечение провода 2-4 мм?. Бренд: MTA

ПОДРОБНЕЕЕще цены и похожие товары

Жгут проводов бампера заднего Haval F7 4013102XKQ00A Тип: жгут проводов, Производитель: Haval

ПОДРОБНЕЕЕще цены и похожие товары

Предохранитель 800mA 5kv, 2 провода Тип: предохранитель, Номинальный ток: 0.

ПОДРОБНЕЕЕще цены и похожие товары

TESLA P521 держатель для 1 шт. плоского предохранителя с проводом Бренд: TESLA

ПОДРОБНЕЕЕще цены и похожие товары

283

383

Автомобильный Электрический Кабель-адаптер провод розетки с предохранителем 15 А

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 12

Провода и предохранители автомобиля

Категория:

   Электрооборудование автомобилей

Публикация:

   Провода и предохранители автомобиля

Читать далее:

   Коммутационная аппаратура автомобиля


Провода и предохранители автомобиля

Для защиты электрических цепей от перегрузок и коротких замыканий в них устанавливают предохранители. Кроме цепей систем пуска и зажигания, все цепи защищаются предохранителями. Установка предохранителей в цепь заряда аккумуляторной батареи не является обязательной. Как правило, на современных автомобилях применяется раздельная защита цепей внешних световых приборов правой и левой сторон. На автомобилях широкое применение получили плавкие и термобиметаллические предохранители.

Выбор предохранителей производится с учетом их быстродействия и соотношения между номинальным и критическим током. Основной характеристикой предохранителя является зависимость времени срабатывания предохранителя от тока нагрузки. Предохранитель обеспечивает надежную защиту цепи, если время его срабатывания меньше времени нагрева провода до предельной температуры от тока короткого замыкания.

Плавкие предохранители имеют вставку из легкоплавкого металла или луженой медной проволоки небольшого сечения. Рассчитываются плавкие вставки на длительное протекание тока номинальной величины. При увеличении тока на 50 % плавкая вставка расплавляется в течение 1 мин. Для удобства эксплуатации плавкие предохранители объединяют в блоки, состоящие из трех и более предохранителей.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Термобиметаллические предохранители отключают цепь в случаях, когда нагрузка превысит номинальную на 150%. Время срабатывания предохранителя не превышает 20 с. На автомобилях применяются термобиметаллические предохранители много- и однократного действия.

Предохранители многократного действия чаще всего устанавливаются в цепях освещения и стеклоочистителя.

Предохранитель в цепи освещения рассчитан на предельную силу тока 20 А и устанавливается на центральном переключателе. Он подключается в цепь выводами. Контактные пластины изолированы друг от друга плотной бумагой. Контакт пластин осуществляется через серебряные контакты, замкнутые усилием упругой биметаллической пластины. Пластина изолирована от упора пластмассовыми шайбами.

Рис. 1. Предохранители: а, б—многократного действия; в — однократного действия

Предохранитель в цепи стеклоочистителя (рис. 1, б) рассчитан на предельную силу тока 10 А. Он подключается в цепь выводами, установленными в пластмассовом корпусе. Цепь от правого вывода к левому проходит через биметаллическую пластину, контакт, регулировочный винт (им предохранитель регулируют на заданную силу тока) и токоведущую пластину.

Работают предохранители многократного действия следующим образом. При силе тока меньше предельной нагрев биметаллической пластины мал, она деформируется незначительно, и контакты остаются замкнутыми. При токе, равном предельному значению, биметаллическая пластина нагревается настолько, что, деформируясь, размыкает контакты.

При разомкнутой цепи ток по биметаллической пластине не проходит, она охлаждается и вновь замыкает контакты. Процесс размыкания и замыкания контактов будет повторяться до тех пор, пока не устранена причина, вызвавшая увеличение силы тока.

Термобиметаллические предохранители однократного действия изготовляют на предельные значения тока 5, 10, 15, 20 А и более. Они устанавливаются в цепях различных потребителей.

Предохранитель (рис. 1, в) подключается в цепь выводами. Ток протекает по пластинам, контактам и биметаллической пластине. Конструкция монтируется на пластмассовом корпусе.

При перегрузке или коротком замыкании пластина нагревается и выгибается в другую сторону, размыкая контакты. После охлаждения пластина не возвращается в первоначальное положение. Для замыкания цепи необходимо нажать на кнопку и пластина примет первоначальную форму, а возврат кнопки осуществляется пружиной.

Величина тока размыкания регулируется винтом, снабженным контргайкой.

Провода, применяемые на автомобилях для передачи электрической энергии от источников к потребителям, находятся под постоянным воздействием тряски и нефтепродуктов, большого перепада температур. В связи с этим к проводам предъявляются высокие требования.

Для монтажа цепей низкого напряжения на автомобилях применяются провода марок ПГВА и ПВА (провода гибкие с изоляцией из поливинилхлоридного пластика, автомобильные). Гибкость этих проводов достигается тем, что их жилу делают не из одной толстой, а из нескольких тонких проволок, свитых в один пучок. Изоляция из поливинилхлоридного пластика не подвержена действию нефтепродуктов, истиранию, эластична. Изоляция проводов марки ПГВА работоспособна при температурах от —40 до +70°С, а проводов марки ПВА — от —40 до + 105 °С.

Выбор сечения жилы провода определяется допустимой величиной тока нагрузки, падением напряжения в цепи и механической прочностью провода.

Расчет по допустимой величине тока нагрузки сводится к определению допустимого тока, при котором провод не нагревается выше температуры, которая ограничивается теплостойкостью изоляции. По допустимой нагрузке рассчитывают главную питающую цепь (плюсовую) и цепи питания некоторых потребителей (звукового сигнала, стеклоочистителей).

По допустимому падению напряжения рассчитывают цепь питания электродвигателя стартера и приборов освещения.

Цепи, по которым протекает ток не более 1А, рассчитывают по допустимой механической прочности.

Для питания стартеров применяют провода сечением 16— 70 мм2, а для питания других потребителей — от 0,5 до 6 мм2.

Для удобства монтажа провода объединяются в жгуты, сплетенные хлопчатобумажной изоляцией. Поэтому для удобства отыскания нужного провода изоляция каждого провода в жгуте имеет свою окраску. Жгуты при прокладывании крепят металлическими или пластмассовыми скобами. Нормы допускаемых токовых нагрузок проводов при прокладке в жгутах уменьшаются с увеличением количества проводов в жгуте. Это объясняется тем, что с увеличением проводов в жгуте ухудшается отвод тепла от провода.

В процессе эксплуатации необходимо периодически проверять надежность крепления проводов, так как в случае неплотного крепления провода перетираются в местах крепления при тряске. Это может привести к замыканию на корпус и в ряде случаев к неисправностям отдельных приборов.

Как безопасно восстановить автомобильный предохранитель

    Главная
  • Статьи
  • Если перегорел в глуши: как безопасно восстановить автомобильный предохранитель?

Автор: Евгений Балабас

Сегодня мы с вами немножко покощунствуем. Оскверним самое святое, что есть в электрике автомобиля, а именно – предохранители! Научимся правильно и относительно безопасно делать то, что делать категорически запрещено – ставить замыкающие перемычки, в простонародье – «жучки»…



Плавкий предохранитель – одно из самых древних электротехнических устройств. Считается, что изобретателем предохранителя является Луи Франсуа Клеман Бреге, французский электротехник. В 1847 году он провел ряд экспериментов и выяснил, что вставки из тонкой проволоки фиксированного сечения способны перегорать при превышении током в электрической цепи определенной силы, пропорциональной сечению. Практическое же применение предохранителей, как устройств, началось приблизительно с середины XIX века – сперва в промышленной и бытовой электротехнике, а с массовым распространением «стальных коней» – и в автомобильной.

Несмотря на изобретение разного рода автоматически восстанавливающихся предохранителей – пружинных, биметаллических, полупроводниковых – самый обычный одноразовый плавкий предохранитель Луи Бреге до сих пор является наиболее распространенным и эффективным устройством защиты электроцепей в любом автомобиле от токовой перегрузки и короткого замыкания.

И в бюджетном, и в премиальном автомобиле практически все электрические потребители защищены плавкими предохранителями. И в мануале к любому авто, а тем более – в руководстве по обслуживанию и ремонту, обязательно есть такая (или очень похожая) фраза:

Запрещается даже временно устанавливать проволочные перемычки вместо соответствующих предохранителей, так как это может привести к повреждению электрической проводки и возникновению пожара!

Сказано правильно, и спорить с этим мы не намерены. Однако отметим, что обстоятельства бывают всякие, в том числе и не вполне рядовые. И любой владелец немолодого и повидавшего жизнь автомобиля может оказаться в ситуации, когда какой-то важный для движения предохранитель сгорел – в цепи бензонасоса, зажигания, стеклоочистителей в дождь, фар ночью и т. п, а заменить его нечем. Произойти подобное может не только в городе, где полно автомагазинов, отзывчивых граждан, а также автосервисов и эвакуаторов, наконец, а в глуши, когда запасных предохранителей в загашнике не оказалось, магазинов и просто добрых людей поблизости нет, а ехать-таки нужно…

Так что лучше обладать знаниями «для случая, который не случится», нежели оказаться беспомощным в маловероятной, но все же экстремальной ситуации! Как там звучит якобы японская поговорка, которую так любят писать в статусах в соцсетях? «Самурай носит меч всю жизнь, даже если понадобится он ему лишь раз в жизни»… Ну или что-то вроде того…

Когда «жучок»… был нормой

Молодые автовладельцы хорошо знакомы с современными П-образными ножевыми предохранителями, и, как правило, знакомы с их предшественниками, распространенными на советских машинах – предохранителями стержневого типа с их вечно паршивым контактом. А вот что было ЕЩЕ РАНЬШЕ, скорее всего, уже не помнят…

А вот до 70-х годов в автомобилях (кстати, не только в советских!) применялись предохранители, как раз очень похожие на современные П-образные ножевые. Представляли они собой текстолитовую пластинку с приклепанными пружинящими ножками-контактами и намотанными на нее 15-20 сантиметрами запасной проволочки. Если проволочка между контактами сгорала (предохранитель срабатывал), водитель просто отматывал с мотовильца несколько сантиметров и соединял ей контакты заново. Предохранитель восстанавливал свои свойства!

Не сказать, что такой принцип был идеальным – контакт в проволочном предохранителе частенько ухудшался со временем, поскольку зависел от силы и аккуратности намотки проволочки. Однако система все же просуществовала долгие годы на самых разных легковых и грузовых машинах и считалась вполне работоспособной. И обратите внимание: это ж по современным меркам натуральнейший «жучок»!

  «Жучок» – да не «жучок»! «Жучком», опасным и запрещенным к использованию, такой предохранитель считался бы, если б в нем применялась СЛУЧАЙНАЯ проволока! Но проволока в нем была строго тарированная, с сечением, соответствующим нужному току защиты, значение которого печаталось на корпусе предохранителя! Поэтому если взять современный предохранитель ножевого типа (сгоревший) и соединить его ножки проволочкой, чье сечение на сгорание приблизительно соответствует току, маркированному на предохранителе изначально, то такой «жучок» не будет представлять собой опасности для электропроводки автомобиля. Но как понять – какая проволока нужна?

Диаметр провода и ток сгорания

А вот для этого существует специальная расчетная формула. Но чаще для простоты используется заполненная по этой формуле справочная таблица! В свое время, когда развлечением считалось техническое творчество, а не деградация в соцсетях, эту табличку знал каждый школьник, посещающий радиокружок. Ибо изготовить своими руками предохранитель для самодельной конструкции было нормой! В справочной табличке для удобства сечение одножильного медного провода уже конвертировано в диаметр.

Для наиболее распространенных номиналов автомобильных предохранителей таблица выглядит так. Если же интересны иные значения токов (а эти таблицы обычно включают в себя диаметры провода для изготовления предохранителей от 0,5 ампер до 200-300 ампер), то нагуглить полную версию будет несложно.

Для примера. В распространенном LAN-кабеле «витая пара», которым проводят интернет в квартиры, одна жилка имеет диаметр около 0,5 мм – отрезок такого провода сработает в качестве предохранителя при токе около 30 ампер. В многожильных проводах типа ШВВП, используемых для подключения электроприборов к розетке, часто используются жилки диаметром 0,2 мм – на 7 ампер… Если сложить вдвое – получится предохранитель на 14-15 ампер. Ну и т. п.

Измеряем провод без штангенциркуля и микрометра

ОК, теперь мы знаем, как сделать относительно безопасный «жучок» на нужный нам ток… И проволочку найти и расплести на жилки, в принципе, несложно – можно в крайнем случае разрезать и очистить от изоляции провод лампы-переноски, USB-шнура, а то и какие-то штатные электроцепи в машине допустимо временно «ампутировать», отрезав провод от чего-то не слишком нужного типа задней противотуманки… В конце-концов, экстремальные ситуации порой требуют экстремальных решений.

Но как понять, на какой ток рассчитан провод, если мы не знаем его диаметр? Ведь на глаз определить толщину нереально! А ни штангенциркуля, ни микрометра в багажнике, как правило, нет… И опять на помощь придут дедовские приемчики – простые, но надежные.

Берем любой цилиндрический предмет – карандаш, отвертку, спичку, веточку – и наматываем на нее провод плотно виток к витку. Чем больше витков – тем выше будет точность измерения, но обычно достаточно 15-20 витков. Намотали – измеряем общую длину намотки линейкой и делим полученное число миллиметров на количество витков. Результат – диаметр провода!

Зануды пробурчат: «Ну да, запасных предохранителей с собой нет, а вот линейка в машине нашлась, видите ли!». Специально для зануд: ну XXI век же на дворе… У многих, к примеру, линейка есть в смартфоне!

Делаем предохранитель-«жучок»

…ну и последний шаг – если провод найден, диаметр его измерен, и он нам подходит. Плотно и туго наматываем отрезок медной жилки на ножки сгоревшего предохранителя и вставляем его на место. Готово!

И напоследок еще раз напоминаем, что заниматься подобным ремонтом, даже вдалеке от цивилизации и помощи, необходимо весьма и весьма осторожно! Делайте «жучок», лишь окончательно убедившись, что аналогичный сгоревшему фабричный предохранитель нельзя хотя бы на время выдернуть из цепи, где он защищает что-то, без чего можно временно обойтись, – например, обогрев заднего стекла или нечто подобное. И если уж запасных нет, выдернуть неоткуда и за помощью обратиться не к кому – тогда только мотайте «жучок»… Но не забудьте при первой же возможности заменить его на нормальный предохранитель и выяснить причину перегорания!

Опрос

Вы когда-нибудь застревали в глуши на неисправной машине?

Ваш голос

Всего голосов:

практика



Новые статьи

Статьи / Авто с пробегом Suzuki Jimny III c пробегом: контрактный мотор за 15 тысяч, безнадежная МКП и опасный тюнинг В первой части материала мы выяснили, насколько обманчивым может быть внешне ухоженный экземпляр Jimny, как непросто найти не подверженный коррозии вариант и  стоит ли этого бояться. Но на… 259 0 0 14. 09.2022

Статьи / Популярные вопросы Я еду непристегнутым: что за это грозит, когда это законно и кто платит штраф за пассажира Отношение к ремню безопасности у российских водителей остается незрелым: кому-то он мешает, кого-то пугает, кому-то оказывается «не по статусу», а кого-то даже оскорбляет. Но сегодня мы оста… 522 2 17 12.09.2022

Статьи / Авто с пробегом 5 причин покупать и не покупать Infiniti FX II / Infiniti QX70 Вы молоды душой и телом, пока что не обременены большой семьей, неплохо зарабатываете и хотите ездить на мощной, яркой, дерзкой машине. Только вот беда: те же BMW X6 и Mercedes GLC AMG вам в… 1634 9 3 11. 09.2022

Популярные тест-драйвы

Тест-драйвы / Тест-драйв Полный привод, самый мощный мотор и силы в запасе: первый тест Chery Tiggo 8 PRO MAX Появление в российской линейке Chery модели Tiggo 8 PRO MAX можно назвать знаковым для бренда. Почему? Да хотя бы потому, что это первый с 2014 года полноприводный кроссовер Chery, приехавши… 17745 12 44 29.04.2022

Тест-драйвы / Тест-драйв Мотор от Mercedes, эмблема от Renault, сборка от Dacia: тест-драйв европейского Logan 1,0 Казалось бы, что нового можно рассказать про Renault Logan второго поколения, известный каждому российскому таксисту, что называется, вдоль и поперёк? Однако конкретно в этом автомобиле есть. .. 9334 10 41 13.08.2022

Тест-драйвы / Тест-драйв Компьютеризированный карбюратор и нереальная подвеска: опыт владения Chevrolet Caprice III Многие автомобильные энтузиасты ворчат, что в последние годы автопром развивается для «прогресса ради прогресса»… А пристальный ретроспективный взгляд легко покажет, что концепция комфорта,… 7093 2 25 26.05.2022

Предохранитель на плюсовой провод

Силовые провода, тянущиеся через все авто, резко увеличивают пожароопасность авто и нуждаются в хорошей защите. Именно вокруг этого момента ходят масса абсолютно надуманных мифов, зачастую идущих прямо вразрез со школьным курсом физики, который вроде бы учили все. Хочу остановиться на этом моменте подробней и начать с нескольких основных вещей, без которых система просто будет опасной.

1) На КАЖДОМ плюсовом силовом проводе, который вы отвели от аккумулятора, должен стоять предохранитель как можно ближе к аккумулятору!

2) Участок от клеммы аккума до предохранителя не защищен и потенциально пожароопасен. По этому он должен быть максимально короткий, а его расположение не должно угрожать целостности изоляции провода.

3) На минусовых проводах ставить предохранители нельзя!

4) Если вы меняете провод от генератора до аккумулятора, на более мощный, и располагаете его в потенциально опасных местах, то его крайне желательно снабдить отдельным предохранителем около аккумулятора номиналом близким к максимальному току генератора, ДАЖЕ если на заводском проводе там предохранителя нет!!!

5) ВСЕ силовые провода должны быть дополнительно защищены гофрой или змеиной кожей.


И самое главное ЛЮБЫЕ манипуляции с силовой проводкой нужно проводить ТОЛЬКО после того, как отключите клеммы аккумулятора и сделаете все необходимое, чтобы они самопроизвольно не коснулись контактов аккумулятора!!!

Содержание

  • Начнем с организации подкапотного питания
  • Почему так много предохранителей в автомобили
  • Требования
  • Пример подключения усилителей
  • Флажковый предохранитель
  • Предохранители типа AGU
  • Предохранители типа ANL
  • Предохранители типа miniANL
  • Автоматические выключатели

Начнем с организации подкапотного питания

Первым делом, при необходимости, меняем силовой провод от генератора к аккумулятору и провод массы от двигателя к кузову. Провода необходимо использовать того же сечения, что и силовые для музыки. Концы проводов, которые будут притянуты гайками к контактным шпилькам необходимо обжать в силовые наконечники.

Место контактов обязательно зашкурить до блеска, а после затяжки смазать литолом или циатимом, чтобы предотвратить окисления. Все предохранители располагать в сухих местах вдали от греющихся частей двигателя.

Силовой предохранитель на плюсовой провод необходимо расположить как можно ближе к аккумулятору, закрепить максимально надежно, но при этом обеспечить к нему свободный доступ.

На обе клеммы аккумулятора желательно прикупить хорошие, надежные силовые клеммы, принимающие провода больших сечений.

Они значительно облегчат разводку под капотом и обеспечат надежный контакт. Плюсовую клемму обязательно нужно надежно закрыть. Все провода под капотом должны быть в защитной гофре или змее.

Провода располагаем вдоль заводских жгутов и фиксируем нейлоновыми стяжками.

Необходимо чтобы провода были ровно такие по длине, как нужно. Никакой лапши и петель висеть не должно.

Также необходимо убедиться, что провода нигде не трутся и не натягиваются при работе двигателя.

Независимо от того будут ли усилители брать минус с кузова или прямо от клеммы аккумулятора, провод от минуса аккумулятора на кузов также необходимо заменить.

В случае если провода проходят сквозь отверстия в металле, края металлического отверстия нужно закрыть разрезной гофрой или резиновым кольцом.

С подкапоткой разобрались. Как лучше заводить силовой провод в салон, это дело творчества, во многом зависящее от особенности конструкции вашего авто. Тут стоит уделить внимание тому, чтобы провод не перетирался и не пережимался механизмами авто, ну и опять же при переходе через металл гофра или кольцо резины обязательно!

В салоне силовой провод укладывают, как правило, по той же стороне, на которой расположен аккумулятор и тянут до багажника вдоль каналов штатных проводов. Тут опять же стоит обратить внимание, чтобы провода не передавливались и не перетирались нигде. Рекомендую закреплять силовые провода либо нейлоновыми стяжками на монтажных площадках, либо просто кусочками виброизоляции.

В случае, если система достаточно мощная, то рекомендуется притащить из под капота отдельный минусовой провод. Кузов, особенно старых авто, не способен полноценно обеспечить потребности системы. Кроме того, несмотря на кажущуюся простоту, на самом деле организовать толковую массу с кузова авто гораздо сложнее, чем притащить отдельный минусовой провод.

Теперь разберемся с багажником. Если в багажнике установлен один усилитель то все элементарно. Подключаем силу к его клеммам, соблюдая полярность, и все. НО если в усилителе не предусмотрены встроенные предохранители и инструкция к усилителю предписывает установку внешнего преда, то необходимо будет установить второй предохранитель указанного в инструкции номинала непосредственно перед усилителем.

Другое дело, когда усилителей два и более. Тут уже все немного сложнее. Рассмотрим два типичных схемы питания систем с несколькими усилителями. В первом случае в системе стоит один предохранитель на все усилители под капотом. Во втором случае после дистрибьютора питания установлены дополнительные предохранители.

Первый случай применяется в обычных бюджетных не особо мощных системах.

В такой схеме силовой предохранитель будет защищать всю силовую сеть, включая, дистрибьюторы питания и ответвления проводов к каждому усилителю. Тут обязателен особо тщательный подход ко всем контактам силовой цепи. К дистрам, клеммам, зажимам и т. д. чем они надежнее, тем лучше будет защищена система в случае короткого замыкания.

В такой схеме, после дистрибьютора нельзя уменьшать сечение провода, даже если оно будет для усилителя слишком большим.

Лучше подрежьте лишние жилы для надежного зажатия в портах усилителя.

Второй случай, это когда у вас стоит система с мощным сабвуферным усилителем.

В этом случае после дистрибьютора питания придется вешать отдельный предохранитель на каждую ветку. Пропустить можно разве что ветку сабового усилителя, и то только если вы после дистра сохраните сечение силового провода. Основной предохранитель не в состоянии защитить более тонкие провода потому, что их предельный ток такого провода будет гораздо меньше номинала предохранителя. В случае короткого замыкания он может просто загореться.

Если вы планируете питать магнитолу от силовой цепи усилителей, то соответственно необходимо организовать ей персональный выход проводов из дистрибьюторов и свой предохранитель. Для питания магнитолы будет достаточно 4х мм2 медного провода, но если будет больше то это только на пользу!)

Силовые предохранители отличаются формой и конструкцией, но в целом имеют один и тот же принцип работы. Какой именно предохранитель, дистрибьютор, клеммы и держатель ставить уже вопрос ваших предпочтений и бюджета. Главное тут надежность контактов держателя и надежность работы.

С силой вроде разобрались.

Остается лишь посоветовать после первой установки силы, спустя 1-2 недели протянуть заново все контакты.

Медные жилки в многожильных проводах имеют свойство усаживаться под давлением и контакт ослабевает.

Все предохранители в автомобиле можно условно защитить на две группы: группа предохранителей в устройствах (к примеру магнитола и усилитель) и группа, защищающая провода от источника к потребителю. Очень популярный пример предохранителей, защищающие провода, так называемые «автоматы» дома, на работе, в общем везде.

Рассмотрим его как наиболее популярный: «автомат» на 16А «вырубило» — что же произошло? Скорее всего потребители превысили рассчитанную для них мощность. Pmax= 220В*16А = 3520Вт = 3,52 КВт или более неприятная ситуация — короткое замыкание т.е. прохождения пути с наименьшем сопротивлением, сопротивление стремится к нулю, а значит сила тока возрастает I=R/U. В пред.записи я упоминал, что сечение кабеля связано с силой тока. Согласно закону Джоуля — Ленца количество теплоты, выделяемое в единицу времени Q= I*I*R, оставив силу тока в стороне мы увидим прямую зависимость Q от R т. е. выше сопротивление кабеля выше нагрев, но нагрев может быть выше норм безопасности.

В случае, если сила тока в выбранном проводнике превысит некоторое предельно допустимое значение, возможен столь сильный нагрев, что проводник может спровоцировать возгорание находящихся рядом с ним объектов или расплавиться сам. Как правило, при выборе проводов, предназначенных для сборки электрических цепей, достаточно следовать принятым нормативным документам, которые регламентируют выбор сечения проводников.

Приведу таблицу, если не ошибаюсь, её используют на конкурсах АЗ.

Если же у вас при расчетах получилось, что максимальный номинал предохранителя, защищающего проводку, оказался меньше, чем номинал предохранителя, встроенного в само подключаемое устройство, то, скорее всего, вы просто выбрали слишком маленькое сечение питающего провода.

Почему так много предохранителей в автомобили

В современных автомобилях достаточно много предохранителей — сделано это для безопасности, расположены в одном месте — для удобства обслуживания. К примеру неработающие фары — предохранитель позволяет локализировать неисправность, и если он постоянно вылетает не стоит ставить предохранитель с номиналом выше — надо искать причину.

Требования

1) На КАЖДОМ плюсовом силовом проводе, который вы отвели от аккумулятора, должен стоять предохранитель как можно ближе к аккумулятору. По правилам-на длине провода не больше 30см от клеммы аккумулятора.

2) Участок от клеммы аккума до предохранителя не защищен и потенциально пожароопасен. Поэтому он должен быть максимально короткий, а его расположение не должно угрожать целостности изоляции
провода.

3) На минусовых проводах ставить предохранители нельзя.

4) Закрепляйте держатель предохранителя жестко к кузову для того чтобы провод вместе с предохранителем от вибрации не угодил в подвижные части двигателя или еще куда-нибудь.

5) Ставьте предохранитель в доступном месте чтобы не приходилось разбирать пол машины чтобы до него добраться, кроме того место установки должно быть сухим, чтобы вода не попадала на предохранитель.

6) Если вы меняете провод от генератора до аккумулятора, на более мощный, и располагаете его в потенциально опасных местах, то его крайне желательно снабдить отдельным предохранителем около аккумулятора номиналом близким к максимальному току генератора, ДАЖЕ если на заводском проводе там предохранителя нет.

7) ВСЕ силовые провода должны быть дополнительно защищены гофрой или
змеиной кожей.

Пример подключения усилителей

Если вы устанавливаете не один, а несколько усилителей, то их можно подключить двумя способами. Первый – протянуть один толстый провод, а потом развести питание с помощью дистрибьюторов. Если провода от дистрибьютора к усилителям окажутся достаточно длинными (больше 40 см) и будут тоньше, чем главный провод, уходящий на аккумулятор, то воспользуйтесь дистрибьютором со встроенными предохранителями, каждый с номиналом, соответствующим сечению подключаемого к нему более тонкого кабеля. Они нужны, чтобы защитить эти отрезки проводки с меньшим сечением.

Второй вариант – тянуть несколько проводов от аккумулятора, каждый к своему усилителю через отдельный предохранитель. Несмотря на то что этот способ на первый взгляд кажется сложнее, у него есть преимущества: во-первых, проложить два тонких кабеля обычно бывает все же легче, чем один толстый, и, во-вторых, количество соединений на пути кабеля в этом варианте оказывается меньше, а это значит, что и сопротивление питающей линии тоже будет меньше.

Флажковый предохранитель

Для подключения головного устройства можно использовать обычный флажковый предохранитель.

Поскольку он будет расположен в моторном отсеке рядом с аккумулятором, выберите для него держатель в герметичном исполнении.

Предохранители типа AGU

Предохранители типа AGU наиболее распространены в любительских автозвуковых инсталляциях из-за того что они и их держатели дешевле. Они представляют из себя стеклянный цилиндр с металлическими наконечниками и плавкой вставкой посередине. Главный недостаток предохранителей типа AGU это то что они сделаны из нескольких элементов-металлические наконечники и плавкая вставка соединены между собой контактной сваркой и в условиях окисления и вибрации при установке на автомобиль они могут отказать.

Кроме того, в держателе предохранитель типа AGU обжимается пружинными контактами что тоже ненадежно.

Предохранители типа ANL

А для более мощных систем лучше использовать предохранители ANL (плоские). Они изготовлены из единой металлической пластины, которая сама и является плавкой вставкой.

Такой предохранитель надежно фиксируется болтами в держателе и вероятность отказа от вибрации или окисления практически равна нулю.

Предохранители типа miniANL

Так же как и ANL лишены недостатков предохранители типа AGU.

Но в отличии от ANL используются с меньшими токами и имеют размер меньше своих собратьев.

Автоматические выключатели

Альтернатива предохранителям – автоматические выключатели, срабатывающие при превышении заданного тока.

Сгорел предохранитель в автомобиле: Что делать?

Почти все электрические цепи автомобиля защищены предохранителями, которые, при выходе из строя спасают автомобиль от пожара и от перегрузки в цепи.

Первым делом, когда что-то перестало работать в автомобиле — рекомендуем проверить предохранитель и по необходимости произвести его замену.

Многие производители современных авто устанавливают блок предохранителей в одной из скрытых частей передней панели. Часто доступ находится слева от руля. Можно заметить, что на блоке или крышке панели предохранителей находится схема расположения предохранителей с рисунками цепи защиты.

В гнездо прикуривателя попала мелочь или другой мелкий металлический предмет — получите сгоревший предохранитель. Еще одна частая причина неисправности — подключение мощного устройства или неисправного гаджета в штатную энергосистему.

Наиболее подвержен выходу из строя предохранитель прикуривателя, который обозначен сигаретой с дымом.Если вынуть предохранитель из гнезда, то можно определить его неисправность по сгоревшей перемычке между ножками предохранителя.

По общему правилу, в блоке предохранителей или на защитной крышке есть место для запасных элементов.  Цвет предохранителя обозначает их номинал. Замена неисправного предохранителя происходит на аналогичный цвет — в итоге можно продолжать пользоваться авто, но при условии что новвый предохранитель не сгорел сразу же. Если это происходит, то необходима более детальная диагностика причины его повторного сгорания (лучше доверить это автоэлектрику с опытом работы)

Таблица соответствия цвета предохранителя его номиналу:


АМПЕР   MINI MINI REG MAXI
LOW
1     Черный
2 Серый Серый Серый
3   Фиолетовый Фиолетовый
4   Розовый Розовый
5 Тан Тан Тан
7,5 Коричневый Коричневый Коричневый
10 Красный Красный Красный
15 Синий Синий Синий
20 Желтый Желтый Желтый Желтый
25 Бесцветный Бесцветный Бесцветный Серый
30 Зеленый Зеленый Зеленый Зеленый
35     Сине-зеленый Коричневый
40     Оранжевый Оранжевый
50       Красный
60       Синий
70       Тан
80       Бесцветный
100       Фиолетовый
120       Пурпурный

Типы предохранителей и их размеры


MINI LOW-PROFILE MINI REGULAR MAXI



Когда в наличии нет подходящих предохранителей, а разъем под зарядку остро необходим, можно позаимствовать аналогичный предохранитель из менее важной цепи.  В дневное время суток, можно воспользоваться предохранителем от противотуманных фар, привода зеркал или обогревателя заднего стекла.

В безвыходных ситуациях, можно из провода сделать тонкий проводник или «жучок», намотав его между двумя металлическими пластинами (при условии что остальная цепь исправна). Однако следует учесть, что повышенная нагрузка может привести к выходу из строя всей электрической системы, а зачастую и к пожару что чревато дополнительными расходами на ремонт.

В процессе замены предохранителя аккумуляторную батарею можно и не отключать, так как могут возникнуть непредвиденные проблемы, нежели когда прикуриватель не работает. Обязательно следует заменить неисправный предохранитель.

Перегоревшие предохранители в авто — это неприятная ситуация, чтобы её избежать следует следовать простым правилам:

1. Приборы, требующие большой силы тока, следует подключать напрямую к аккумулятору.
2. Не использовать лампы в фарах, большей яркости, чем рекомендовано производителем.
3. Иметь в запасе комплект предохранителей.

Вернуться к списку

Предохранители провода питания автомобильного усилителя

Для провода питания вашего усилителя нужен предохранитель. Размер предохранителя зависит от материала, толщины (калибра) и длины проводов питания и заземления, используемых для установки вашего усилителя. В этой статье мы расскажем, какой предохранитель следует использовать для проводки вашего усилителя и почему.

12-вольтовая силовая проводка автомобильного усилителя может пропускать электрический ток, достаточный для того, чтобы сжечь и разрушить не только сами провода, но и ваш автомобиль. Это может произойти в случае случайного короткого замыкания, например, когда перетертый провод питания касается шасси автомобиля.

Для защиты вас и вашего автомобиля от электроаварии на проводе питания усилителя должен быть установлен предохранитель — как можно ближе к автомобильному аккумулятору.

Предохранитель защитит вас и ваш автомобиль от катастрофического поражения электрическим током

Достаточно опасно ездить с баком, заправленным бензином, который может загореться или взорваться в случае аварии, вы, конечно, не хотите добавлять угроза возникновения электрического пожара при тех же обстоятельствах. Плавкий предохранитель на силовом проводе вашего усилителя защитит вас и ваш автомобиль практически от любой электрической аварии, связанной с установкой усилителя.

Могло быть намного хуже

Предохранитель как можно ближе к аккумулятору

В случае аварии вы бы не хотели, чтобы провод под напряжением болтался внутри вашего автомобиля. Шасси автомобиля и металлические детали кузова соединены с землей, поэтому, когда свободный провод питания касается металла, возникает короткое замыкание, вызывающее неуправляемый ток и накопление тепла. Вот почему мы рекомендуем устанавливать предохранитель как можно ближе к положительной клемме аккумулятора, чтобы незакрепленные концы не могли повредить его.

Убедитесь, что провод питания проложен вокруг других предметов в моторном отсеке, чтобы он не мешал. Также рекомендуется закрепить кабель питания и держатель предохранителя на кузове автомобиля (обычно с помощью проволочных стяжек), чтобы он не подскакивал с течением времени. (На этом изображении мы поместили держатель предохранителя поверх этого блока предохранителей просто для того, чтобы получить лучшую фотографию.)

Аккуратность имеет значение при установке провода питания

Что такое ток и почему он опасен?

Чтобы лучше представить себе концепцию, часто бывает полезно изучить электрическую цепь, как если бы она была замкнутой системой труб, заполненных проточной водой, поскольку применяются аналогичные правила и ограничения. Вы можете думать об электрическом токе, используя аналогию с водопроводом, как о количестве воды внутри данного объема трубы в определенный момент времени. По мере того, как мы закачиваем все больше и больше воды в этот отрезок трубы за то же самое время, давление внутри трубы увеличивается, пока не достигнет максимальной деформационной способности строительного материала трубы, после чего труба лопается.

Электрическое сопротивление генерирует тепло

Вместо сопротивления потоку воды, повышающего давление внутри трубы, электрическое сопротивление потоку тока создает тепло в проводе. Слишком большой ток, протекающий через сопротивление провода, может перегрузить материал проводника или изоляцию и расплавить их или поджечь. У каждого типа провода есть ограничение на то, какой ток он может безопасно выдержать до перегрева.

Тренер Crutchfield JR показывает перегоревший предохранитель

Если предохранитель перегорает, что-то не так

Предохранитель работает, вставляя небольшой слабый металлический сегмент в силовую цепь, который предназначен для пропуска номинальной величины тока, но плавится на части, безопасно размыкая цепь, когда этот номинальный ток превышается. Предохранитель там, чтобы защитить вас.

Когда перегорает предохранитель, вы должны поблагодарить его за спасение вашей жизни, а затем выяснить, почему он должен был пожертвовать собой, прежде чем заменить его. Нет смысла заменять предохранитель, который просто снова перегорит, потому что ослабленный провод, который изначально вызвал проблему, так и не был исправлен.

Примечание: Иногда при визуальном осмотре невозможно определить, перегорел ли предохранитель, и необходимо использовать мультиметр, чтобы убедиться в нарушении целостности цепи или отсутствии напряжения на обеих сторонах подозрительного предохранителя.

Примечание по технике безопасности: Никогда не заменяйте перегоревший предохранитель на предохранитель с более высоким номиналом — это может привести к тому, что провода и автомобиль сгорят дотла до того, как перегорит предохранитель.

Автоматический выключатель PowerDrive на 300 ампер (#996PDSB300)

Автоматические выключатели

Автоматические выключатели похожи на предохранители, которые можно перенастроить без замены. Помимо соображений безопасности, использование автоматического выключателя может пригодиться, если вы регулярно воспроизводите басы соревновательного уровня на мощности вашего усилителя или выше, или вам нужен скрытый выключатель системы, чтобы камердинеры и механики не могли поиграть с вашей звуковой системой. . Некоторые люди не доверяют автоматическим выключателям, потому что для их срабатывания требуется немного больше времени, чем для эквивалентного предохранителя, но на самом деле это не должно иметь никакого значения при установке автомобильной аудиосистемы.

Максимальный и минимальный номиналы предохранителей

Самый маленький предохранитель, который подойдет для вашей системы, должен обеспечивать ток, достаточный для поддержки максимальной выходной мощности вашего усилителя. Единственным наказанием за использование слишком маленького предохранителя являются расходы на замену предохранителей, которые перегорают, когда усилитель пытается выдать номинальную мощность. Максимальный размер предохранителя защитит провода питания и заземления от плавления, а также позволит пропускать максимальный ток к усилителю, позволяя ему выдавать максимальную выходную мощность.

Во избежание опасности соблюдайте ограничения

Для безопасной установки в силовом проводе должен использоваться предохранитель, номинал которого не превышает максимального значения силы тока, указанного в таблице ниже. Для получения информации о том, какой размер провода использовать для установки вашего усилителя, обратитесь к нашей таблице размеров проводов.

Power wire Max fuse size
00 AWG 400A
0 AWG 325A
2 AWG 200A
4 AWG 125A
8 AWG 50A
10 AWG 35A
12 AWG 20A
14 AWG 15A
16 AWG 7,5A
18 AWG 5A

. При возникновении несоответствий всегда используйте рекомендации производителей предохранителей. Если вы используете комплект проводки усилителя, используйте предохранитель, входящий в комплект.

В некоторых держателях предохранителей используются два плавких предохранителя, соединенных параллельно для достижения требуемой номинальной силы тока.

Материал провода:  В таблице указан многожильный провод из бескислородной меди (OFC) длиной около 15 футов. Омедненный алюминий (CCA) и сплошная медная проводка бытового типа имеют разную допустимую нагрузку по току, используют предохранители разного размера и, как правило, не подходят для мобильных аудиоприложений.

60-амперный плавкий предохранитель Kicker с защитой от воспламенения MRBF (#20647RBF60)

Судовые предохранители:  Обычные предохранители и автоматические выключатели часто создают небольшую искру при перегорании или срабатывании, что может быть опасно в большинстве морских применений и везде, где присутствуют пары бензина. Плавкие предохранители и выключатели морского класса с защитой от воспламенения — самый безопасный способ защитить проводку на плаву.

Какой из них подходит именно вам?

Позвоните нам, когда вы покупаете усилитель и его монтажное оборудование, чтобы быть уверенным, что вы получите правильный провод питания и предохранитель, чтобы ваш усилитель мог безопасно работать с максимальным потенциалом.

10 лучших держателей предохранителей для автомобильных аудиосистем, проверенных и оцененных в 2022 г. Долгие дороги ведут к прекрасным местам, но не было бы более впечатляющим, если бы в них было несколько песен?

Хорошая музыка поднимает настроение, каким бы тяжелым ни был ваш день. И это держит вас в здравом уме, независимо от того, один вы за рулем или нет. Таким образом, необходимо поддерживать ваши стереосоединения, когда вы продвигаетесь дальше.

С помощью лучшего держателя предохранителя для автомобильной аудиосистемы аудиосистема вашего автомобиля остается на высоте и защищена от электрических повреждений. Кроме того, вы можете улучшить качество мультимедиа в своем автомобиле без каких-либо компромиссов.

Приготовьтесь к долгим и романтическим поездкам, я поделюсь с вами лучшими из этих устройств.

Содержание

  • Лучшие обзоры держателей предохранителей для автомобильных аудиосистем
    • 1. Держатель предохранителей InstallGear с предохранителем на 300 А 9
    • 7. Держатель предохранителя LEIGEAUDIO Mini ANL
    • 8. Держатель предохранителя InstallGear Ga ANL
    • 9. Держатель предохранителя KCT In-Line ANL
    • 10. Держатель предохранителя Ningbo KCT Car Audio
  • На что обратить внимание при покупке автомобиля Держатель звукового предохранителя
  • Как установить и использовать
  • Заключение

Обзоры лучших держателей предохранителей для автомобильных аудиосистем

1. Держатель предохранителей InstallGear с предохранителем на 300 А оба конца предохранителя ANL, чтобы исключить необходимость установки дополнительных клемм. Таким образом, мне не нужно создавать носителей, чтобы все заработало. Кроме того, я могу быть уверен, что эти штыри обладают достаточной проводимостью по сравнению с установленными вручную.

Этот продукт поставляется с двумя наборами винтов; один для плотного удержания предохранителя, а другой для фиксации крепления держателя. Мне нравится эта функция, потому что даже после поездок по неровной дороге моя автомобильная стереосистема по-прежнему работает отлично. Таким образом, мой держатель звукового предохранителя останется неповрежденным и не получит физических повреждений.

Еще одна вещь, которая привлекла меня в этом изделии, это его жаропрочная крышка и основание. Материалы, используемые в этом держателе предохранителя, достаточно прочны, чтобы противостоять нагреву и другим элементам. Это означает, что я могу путешествовать, не беспокоясь о том, что держатель предохранителя моей автомобильной аудиосистемы расплавится. Кроме того, это делает мое устройство менее восприимчивым к повреждениям.

Я доверяю этому продукту, потому что он дает своим пользователям годовую гарантию как доказательство качества и надежности. Действительно, я уже много лет использую один и тот же держатель предохранителя для автомобильной стереосистемы, и он продолжает обеспечивать безопасность моей стереосистемы и всего автомобиля. Более того, я получаю ценность своих денег, даже умею от них экономить.

С другой стороны, крышка не очень надежная. Мне пришлось использовать скотч, чтобы зафиксировать его на месте.

Pros

  • Устойчивый держатель предохранителя с металлическими штырями на обоих концах
  • Поставляется с полным набором винтов
  • С прочной и термостойкой крышкой и основанием
  • Поставляется с годовой гарантией

Минусы

  • Крышка не очень надежная

Это устройство позволяет мне путешествовать без проблем. Я могу использовать свой звук независимо от ситуации и без хлопот. Я считаю, что этот продукт достаточно хорош для широкого круга пользователей.

2. Держатель предохранителя автомобильного усилителя VonSom

Держатель предохранителя автомобильного усилителя VonSom, отличающийся огромной совместимостью по размерам проводов, никогда не доставит вам проблем с поиском идеального предохранителя для провода питания усилителя. При использовании любого из манометров, указанных на упаковке, вероятность чрезмерного тока и повреждения приборов относительно ниже. Кроме того, вы можете защитить свое имущество от несчастных случаев.

Я считаю, что это держатель предохранителя для многих пользователей. Этот продукт идеально подходит для использования в автомобилях, поскольку он имеет платиновое покрытие для защиты от коррозии и повреждений от воды. Таким образом, я могу предотвратить сбои в работе аудиосистемы автомобиля, вызванные поломкой моего устройства.

Некоторые из лучших приложений VonSom включают в себя, помимо прочего, автомобильную сигнализацию, аудио и другие настройки. Я использую этот продукт с моей системой усилителя, и все работает очень хорошо. Я рад, что мне не пришлось покупать отдельные предохранители для этих приложений. Это также экономит мне деньги и время.

Помимо твердого латунного корпуса, этот держатель предохранителей AGU поставляется с двумя предохранителями AGU на 60 А. Таким образом, я могу быстро получить замену для меня в качестве эталона. Кроме того, я считаю, что это намного больше, чем то, что я получаю с другими подобными продуктами.

С другой стороны, я чувствую необходимость каждый раз менять предохранители из-за их низкой силы тока.

Pros

  • Совместимость с проводами разного сечения
  • Поставляется с платиновым покрытием для защиты от коррозии и других повреждений
  • Работает с сигнальными и усилительными установками
  • Имеет цельный латунный корпус
  • Поставляется со свободными предохранителями AGU

Минусы

  • Низкий номинальный ток

Я рад использовать в своей машине один тип держателя предохранителя. У меня нет проблем с устранением неполадок и заменой предохранителей. Кроме того, я вижу, что это жесткое устройство.

3. Держатель предохранителя InstallGear с предохранителем на 150 А

Благодаря линейному держателю предохранителя InstallGear калибра 0/2/4 AWG с предохранителем на 150 А уход за моей автомобильной аудиосистемой стал проще. Установка была удобной от начала до конца, потому что она поставляется с необходимыми монтажными отверстиями. Все, что мне нужно было сделать, это выровнять их и затянуть винтами.

Что касается его производительности, я вижу, что он срабатывает как раз в нужный момент, прежде чем моя стереосистема взорвется. И хотя некоторым предохранителям требуется больше времени для отключения цепей, InstallGear прерывает аномальный поток с ранним номиналом 150 А. Таким образом, мне не нужно ждать, пока вся моя аудиосистема нагреется, чтобы исправить ситуацию.

Этот прочный и надежный продукт. Сделанный из качественных материалов, я никогда не видел, чтобы его корпус рвался от движений. Кроме того, это устройство предназначено для защиты от воды благодаря герметичному корпусу. Таким образом, в случаях, когда вода попадает в тесный контакт с держателем предохранителя, она остается снаружи и никогда не касается электрического потока.

Я считаю, что смогу максимизировать свои инвестиции в этот продукт. Мало того, что он имеет разумную цену, но он также работает с многообещающим более длительным сроком службы. Я использую это устройство уже много лет, и моя машина все еще в оптимальном состоянии.

Жаль, что в комплект не входят винты. Думаю, было бы лучше, если бы изделие было укомплектовано необходимыми инструментами и материалами.

Pros

  • Бесшовная установка благодаря легкодоступным монтажным отверстиям
  • Раннее отключение с номиналом 150 А
  • С усиленным герметичным корпусом
  • Хороший продукт по разумной цене

Минусы

  • Не поставляется с крепежными винтами

Несмотря на это, я доволен тем, что этот продукт надежный. Независимо от погоды или дорожных условий, в которых я нахожусь, он не подводит. Кроме того, это убережет мою машину от повреждений, вызванных необычными токами.

4. Держатель предохранителя для стереофонического переключателя ANJOSHI 100A

Держатель предохранителя стереофонического выключателя ANJOSHI 100A для автомобильной защиты работает не только с наземными транспортными средствами, но даже с лодками и морскими приложениями. Благодаря водонепроницаемому корпусу вода стекает с устройства, не соприкасаясь с его внутренними частями. Итак, моя аудио- и видеосистема работает бесперебойно, независимо от погоды.

Мне нравится это автомобильное аудиоустройство с предохранителем на 100 А, потому что оно оснащено рычагом ручного сброса. Каждый раз, когда этот держатель предохранителя срабатывает, у меня есть возможность сбросить его и снова заставить работать затронутые аксессуары. Таким образом, мне не нужно каждый раз заменять весь предохранитель. Мне с ним легко работать, и он меня не напрягает.

Вы также можете использовать Anjoshi вместо встроенного держателя предохранителя. Ничего не имею против последнего, но вижу, что этот аппарат более долговечный. Он более устойчив, компактен и менее уязвим к повреждениям. Кроме того, я считаю, что это идеальное обновление для пользователей, которые хотят заменить свои обычные предохранители.

Хотя многие предохранители не могут предотвратить короткое замыкание и другие неисправности, вызванные аномальным током, лучше рассмотреть этот держатель предохранителя. Это устройство может предотвратить скачки напряжения от несчастных случаев и сокращения срока службы вашего автомобиля.

Недостатком этого предмета, который я заметил, является то, что он иногда срабатывает слишком рано. Однажды я ехал в хорошую погоду, и все мои аксессуары, включая аудиосистему, работают хорошо. Сработал предохранитель, но со всей машиной проблем не было вообще.

Pros

  • Водонепроницаемая марка для морских и лодочных установок
  • Поставляется с рычагом ручного сброса для удобства эксплуатации
  • Идеальная модернизация линейного держателя предохранителей
  • Возможность защиты от скачков напряжения

Минусы

  • Ранние поездки

Для модернизации вашей аудиосистемы потребуется этот продукт. Он удобен в использовании и делает мою машину безопаснее. Мне нравится конструкция устройства и материалы, из которых оно изготовлено.

5. Блок предохранителей распределения автомобильной аудиосистемы TIYANG Camper

Блок предохранителей распределения автомобильной аудиосистемы TIYANG Camper с красными светодиодными индикаторами постоянно держит меня в курсе событий. Всякий раз, когда у меня перегорают предохранители или что-то не так с моими цепями, я могу погрузиться в это и решить проблему. Таким образом, устранение неполадок никогда не кажется мне проблемой.

Этот продукт поставляется с разъемом, покрытым никелевым песком, необходимым для защиты от износа. Кроме того, покрытие из гиалинового пластика защищает внутренние компоненты от внешних элементов. Поэтому всякий раз, когда погодные и дорожные условия начинают мешать моим поездкам, я не беспокоюсь о потере связи или повреждении моей системы усилителя.

Tiyang также хорошо работает с автокемперами, лодками и квадроциклами. Со стабильной заземляющей шиной распределение мощности происходит в нужном количестве, и это не перегружает мои аксессуары. Кроме того, он защищает меня и мою машину от аномальных токов.

Помимо надежных компонентов и своевременной диагностики проблем, в комплект также входят шесть предохранителей ANL. Я смог сэкономить время и деньги на поиске наиболее совместимых предохранителей. Все части работают хорошо, и я не испытывал хлопот, чтобы заставить их работать.

Pros

  • Простота поиска и устранения неисправностей благодаря светодиодным индикаторам
  • Поставляется с соединителем из песчано-никелевого сплава и крышкой из гиалинового пластика
  • Подходит для жилых автофургонов, морских судов и квадроциклов
  • В комплект входят бесплатные предохранители ANL
  • Простота использования, защита от аномальных токов

Минусы

  • Сменные предохранители, которых трудно найти

Tiyang — современное устройство для многих. Это дает мне удобство при установке, эксплуатации и обслуживании. Кроме того, мне нравится, как смонтированное устройство выглядит чистым после настройки. Своих денег стоит, качество на высоте.

6. Водонепроницаемый держатель предохранителя Carviya

Если вы ищете держатель предохранителя, который подходит для различных проводов, то водонепроницаемый держатель предохранителя Carvya калибра 4-8 калибра AWG может быть лучшим для вас. С терминалом, который принимает широкий диапазон калибров предохранителей проводов питания, это устройство облегчает жизнь каждого пользователя. Кроме того, поиск нужного провода никогда не должен занимать много времени.

Раньше у меня был отдельный блок предохранителей для магнитолы для моего усилителя. Дела шли хорошо, но только когда полил сильный дождь и мое устройство не взорвалось. Итак, я искал идеальную замену этой пользовательской схеме и нашел этот держатель. Сейчас я работаю с одним и тем же инструментом уже довольно давно, и чувствую себя хорошо.

Carviya — это держатель предохранителей, пропитанный поликарбонатом, который идеально подходит для использования в автомобилях. Этот материал известен теплоизоляцией, легкой массой и долговечностью по сравнению со стеклом. С его помощью я не только получаю защиту от воды, но также могу защитить свои звуковые предохранители от физического воздействия и тепла.

Что меня также восхищает в этом продукте, так это его доступность. Сначала я не решался тратить деньги на это устройство, потому что у меня были оговорки. Но когда я начал использовать это, я получил больше, чем стоил своих денег, и я смог значительно сэкономить, покупая детали по отдельности.

Единственное, что меня беспокоит в связи с этим продуктом, это его настройка. Требуется небольшое усилие, чтобы поместить набор винтов под пластик, если провод 4 калибра.

Pros

  • Поставляется с клеммой для подключения проводов калибра 4-8
  • Прекрасная замена изношенным держателям предохранителей усилителя
  • Корпус из поликарбоната, легкий, прочный, термостойкий и водостойкий
  • Доступное устройство

Минусы

  • Установка может потребовать небольших усилий

При правильном использовании и обслуживании возможна оптимальная работа этого устройства. Цена разумная, и мне нравится, что этот инструмент поставляется с прочными компонентами.

7. Держатель предохранителя LEIGESAUDIO Mini ANL

Первое, что мне нравится в держателе LEIGESAUDIO 4/8/10 Gauge AWG 100 Amp Mini ANLFuse, это то, что он уделяет внимание каждой детали устройства. Он поставляется с диаграммой, которая объясняет назначение и функцию каждого компонента. Таким образом, это должно быть полезно для начинающих пользователей, пытающихся установить в свои автомобили качественный держатель предохранителя.

В отличие от других держателей звуковых предохранителей, это устройство имеет внутренний корпус из твердой латуни и позолоту с цинковым сплавом. Это не только придает вашему инструменту стильный вид, но и обеспечивает более высокую проводимость. Кроме того, он более прочный и поставляется с прочным термостойким покрытием.

С самого первого момента использования этого устройства я стал замечать изменения в звуке моей машины. Я стал лучше ловить качество, и хрипов звука не было вообще. Как человек, который любит путешествовать по дальним дорогам в одиночку, могу сказать, что эта функция для меня актуальна и полезна.

Мне нравится тот факт, что Leigesaudio также предлагает бесплатные разъемы и другие аксессуары, чтобы помочь пользователям с точки зрения обновлений, обслуживания и ремонта. Эти насадки хорошо сочетаются с другими компонентами, что способствует лучшему потоку энергии.

Я думаю, что это устройство больше по сравнению со средним размером большинства держателей. Покупатели этого продукта должны знать об этом, чтобы подготовить достаточно места для установки.

Pros

  • Поставляется со схемой, чтобы сосредоточиться на деталях и характере каждого компонента
  • Изготовлен из сплава цинка с покрытием из золота и латуни
  • С прочным и термостойким покрытием
  • Предлагает дополнительные принадлежности для улучшения работы

Минусы

  • Требует много места для установки

Я доволен работой своей аудиосистемы. Мне нравится качество этого устройства физически и его производительность. Все типы владельцев автомобилей могут воспользоваться этим продуктом, потому что он также удобен и удобен в использовании.

8. Держатель предохранителя InstallGear Ga ANL

Держатель предохранителя InstallGear калибра 0/2/4 с двумя отверстиями для крепления обеспечивает правильное крепление устройства к любой поверхности. И в то время как другие пользователи беспокоятся о том, что их держатели предохранителей трясутся, особенно на неровных дорогах, этот держится крепко. Так что мне не нужно беспокоиться о том, чтобы разорвать кусочки, куда бы я ни пошел.

Этот продукт поставляется с кристально чистой крышкой, чтобы пользователь знал, когда его переключатели расплавятся. Я считаю эту функцию актуальной, особенно в отношении проблем непрерывности с предохранителями. Таким образом, я могу быстро заменить неисправные, не ставя под угрозу остальные провода и соединения.

Дополнительным фактором устойчивости является основание из АБС-пластика. Этот вид материала поглощает удары и обладает высокой ударопрочностью. Таким образом, весь корпус устройства остается неповрежденным. Кроме того, основание формовалось при высокой температуре, поэтому оно не похоже на другие держатели предохранителей рыночного класса.

Приятно видеть, что этот продукт поставляется с двумя предохранителями ANL на 100 А в упаковке. Как и его корпус, предохранители изготовлены из прочных материалов. Они отключаются вовремя и отключают цепи, когда это необходимо. Таким образом, мне никогда не придется беспокоиться о том, что устройство перегрузит мою аудиосистему или ему не хватит мощности, необходимой для нормального функционирования.

Я думал, что к этому инструменту подойдет провод нулевого калибра, но реклама вводила в заблуждение. Тем не менее, я редко использую этот датчик, но было бы лучше представить реальный товар таким, какой он есть в объявлении.

Pros

  • Легкодоступные отверстия для винтов для крепления к любой поверхности
  • Прозрачная крышка для быстрой идентификации проблем
  • Основание из АБС для амортизации
  • Основание формовано при высокой температуре
  • Поставляется с двумя прочными предохранителями ANL на 100 А

Минусы

  • Не подходит для провода нулевого калибра

Я считаю, что это устройство удовлетворяет требованиям большинства автовладельцев и пользователей к держателям предохранителей. Возможно, он не такой впечатляющий, как другие, но он работает и защищает так, как должен. Более того, это надежный инструмент во многих случаях.

9. Держатель встроенного предохранителя KCT ANL

Если вы хотите защитить систему усилителя с высоким номинальным током, я бы посоветовал использовать встроенный держатель предохранителя KCT. Он поставляется с номинальным током 300 А, что достаточно для смягчения возможных повреждений вашей электрической системы в результате коротких замыканий или колебаний напряжения.

Я попытался импровизировать кабель калибра 1/0 для подключения к моим усилителям. Итак, я сделал из него два провода 4-го калибра, а встроенные держатели предохранителей автомобильной аудиосистемы подошли к паре проводов. До сих пор все работало довольно хорошо, и это заставляет меня думать, что я сделал безопасный и инновационный шаг.

Этот держатель предохранителя работает не только с приложениями аудиосистемы, но даже с пользовательскими схемами. Я попытался добавить на свой автомобиль дополнительные фары с помощью этого устройства, являющегося каналом питания. Я поражен, что он работает с другими настройками и срабатывает в нужное время.

Мне нравится, как этот продукт выглядит после установки. Он чистый, не требует возиться с проводами и быстро забивается. Кроме того, он кажется маленьким, в отличие от других держателей предохранителей, но он не хлипкий. И я редко вижу прочные электрические устройства, несмотря на то, что они небольшого размера.

Однако мне нужно было подключить блок распределения предохранителей автомобильной аудиосистемы для питания моих усилителей. Тем не менее, это хорошее дополнение, и оно хорошо работает с моими подключениями, даже если мне приходится покупать его отдельно в магазинах.

Pros

  • Высокая отключающая способность по току 300 А
  • Работы со специальными соединениями
  • Поездки в нужное время
  • Прочное устройство, которое выглядит аккуратно после установки

Минусы

  • В некоторых случаях требуется распределительный блок

Радует спектр применения этого устройства. Кроме того, меня поражает его прочность. Его нелегко сломать, и он защищает все, что к нему прикреплено, от скачков напряжения и колебаний.

10. Держатель предохранителя Ningbo KCT Car Audio

Держатель предохранителя Ningbo KCT Car Audio Digital LED Display отключает питание при слишком сильном токе, как и другие держатели предохранителей. С диапазоном напряжения от 12 В до 24 В вы можете быть уверены, что что-то потребляет чрезмерную мощность; он также имеет номинальный ток 100А. Таким образом, к тому времени, когда поток тока выходит за эти цифры или отстает от них, вы знаете, что что-то нуждается в ремонте.

Кому еще не нужны обновления точных значений напряжения в режиме реального времени? Ningbo поставляется со светодиодным индикатором напряжения, чтобы вы могли следить за своей электрикой. Это поможет вам убедиться, что ваша аудиосистема работает хорошо. Кроме того, вы получаете дополнительный уровень уверенности в состоянии ваших усилителей.

Этот продукт не уступает по гибкости. Я знаю друга, который использует это в своем фургоне, и он получает от этого много пользы. Также для этого устройства подходят морские применения. Таким образом, вы никогда не ошибетесь, купив этот товар, если совместимость является вашим главным приоритетом.

Несмотря на пластиковый корпус, я вижу, что он выдерживает тряску и резкие перепады температуры. Я должен сказать, что он изготовлен из качественных материалов и подходит для широкого спектра использования. Кроме того, он быстро устанавливается и не требует особых усилий.

Я ожидал получить провода калибров 0, 2 и 4 в заказанной упаковке, но потом понял, что их нужно покупать отдельно. Тем не менее, все это дело работает эффективно, и кабели почти везде.

Pros

  • Отключает цепи с напряжением вне диапазона от 12 до 24 В
  • Номинальный ток 100 А
  • Поставляется со светодиодным индикатором напряжения для точной идентификации
  • Подходит для автомобилей, жилых домов и лодок
  • Способность выдерживать движение и некоторые элементы
  • Быстрая и простая установка

Минусы

  • Не поставляется с дополнительными проводами

Мой опыт работы с этим устройством всегда будет уникальным. Я восхищаюсь его удобством, от установки до быстрого определения состояния моего аудио. Я могу с уверенностью рекомендовать этот инструмент своим коллегам.

На что обратить внимание при покупке держателя предохранителя автомобильной аудиосистемы

Приобретение блока предохранителей автомобильной аудиосистемы чаще всего не является нашим приоритетом. Но хотите вы этого или нет, вы всегда будете вынуждены купить это устройство, чтобы дать вашему автомобилю совершенно новый уровень медиа. Теперь вот несколько вещей, которые вы должны рассмотреть, прежде чем покупать новый.

Тип применения

Убедитесь, что вы собираетесь добавить этот инструмент, будь то для обслуживания автомобиля или морской установки. И хотя держатели предохранителей могут работать с автомобилями, внедорожниками, квадроциклами, лодками и многим другим, подумайте о покупке того, который вы также найдете подходящим для ваших будущих дополнений к транспортным средствам.

Размер

Этот аспект не должен вызывать у вас затруднений, особенно если вы хорошо знаете свой автомобиль. Всегда держите данные о расходах, которые вы можете позволить для этих инструментов, чтобы вы могли выбрать тот, который лучше всего подойдет для вашего автомобиля.

Долговечность

Не забудьте проверить состав материалов держателей предохранителей, особенно внутренних компонентов. Металл с плохой проводимостью приводит к плохой работе, что еще хуже, к вздутию системы. Выберите тот, который может выдержать вид деятельности и климат, который у вас есть.

Удобство

Установка, эксплуатация и техническое обслуживание должны быть простыми для всех пользователей независимо от их автомобиля. Руководство, прилагаемое к упаковке, является несомненным плюсом, но всегда обращайтесь за профессиональным советом, если вы в чем-то не уверены.

Цена

Каждая сумма, которую вы тратите на подобные устройства, равняется инвестициям, которые вы делаете в свой автомобиль. Всегда думайте о том, разумна ли сумма, которую вы платите за провод, запасной предохранитель или сменный блок предохранителей автомобильной аудиосистемы.

Как настроить и использовать

Подключение держателя предохранителя усилителя в автомобиле может быть сложным и хлопотным, если вы упустите необходимые инструменты и шаги в процессе установки. Ниже приведены ключевые моменты, которые необходимо помнить при настройке звукового предохранителя.

  • Подготовьте необходимые детали, такие как провода питания и заземления, предохранители и другие кабели.
  • Защитите место, где вы хотите установить свое устройство. Обратите внимание на размер вашего держателя или используйте калькулятор предохранителей автомобильного усилителя, чтобы вы могли создать достаточный запас.
  • Отключите аккумуляторы, чтобы предотвратить возможное поражение электрическим током и превышение мощности.
  • Установите блок предохранителей усилителя.
  • Подсоедините провода питания.
  • Никогда не забывайте заземляющий провод.
  • Установите провода динамика.
  • Подсоедините провода включения, если они есть.
  • Включите аккумулятор.
  • Начните микшировать звуковую систему вашего автомобиля.

Заключение

Долгая поездка всегда будет очень веселой, если вы будете джайлить под любимые песни. Кроме того, с правильным снаряжением вещи станут более запоминающимися, чем когда-либо. Лучший держатель предохранителя для автомобильной аудиосистемы теперь в пределах вашей досягаемости, и только вам решать, какой именно.

Как правило, безопасность является главным приоритетом при работе с электричеством. Как только все будет в безопасности, пришло время обновить аудиосистему вашего автомобиля с помощью этого устройства.

Если вы хотите узнать больше, начните дружескую беседу в комментариях ниже. Получите немного канавки в воздухе! Наслаждайтесь поездкой!

Эдвин Джонс

Меня зовут Эдвин Джонс, я отвечаю за разработку контента для Galvinpower. Я стремлюсь использовать свой опыт в маркетинге для создания надежной и необходимой информации, чтобы помочь нашим читателям. Было весело работать с Эндрю и применять его невероятные знания к нашему контенту.

Как подключить аксессуары к панелям предохранителей автомобиля

Джефф Гранди

i Hemera Technologies/PhotoObjects.net/Getty Images

До цифровой революции вы могли подумать о подключении устройства к Панель предохранителей в вашем автомобиле была, если вы устанавливали новую стереосистему. Тем не менее, с появлением мобильных MP3-плееров, нетбуков и множества новых автомобильных аксессуаров появилось множество способов, с помощью которых можно подключить внешние устройства к панели предохранителей, а не использовать громоздкие и громоздкие адаптеры для прикуривателя. Освободите адаптеры прикуривателя для других устройств и избавьтесь от беспорядка, подключив устройства, которые вы используете чаще всего, непосредственно к панели предохранителей под приборной панелью.

Безопасность превыше всего

Несмотря на то, что автомобильные аккумуляторы обычно вырабатывают только 12 вольт тока, они вырабатывают высокие уровни силы тока, которые могут вызвать сильный толчок, если вы не будете осторожны. Поэтому, прежде чем делать что-либо еще, откройте капот и отсоедините отрицательную (черную) клемму от аккумулятора. Эта мера предосторожности гарантирует, что вы не поразите себя электрическим током при установке новой проводки и предотвратите возможное короткое повреждение панели предохранителей или принадлежностей. Перед отсоединением клеммы аккумуляторной батареи выключите зажигание. Затем вы можете использовать небольшой серповидный ключ, чтобы ослабить клеммный болт и снять кабель. Если у вас есть набор гаечных ключей, вам, вероятно, понадобится ключ на 8 или 10 мм, чтобы открутить болт, в зависимости от вашего автомобиля.

Сбор припасов и инструментов

Потратьте несколько минут, чтобы собрать все инструменты, необходимые для выполнения задания. Необходимые инструменты могут незначительно отличаться в зависимости от модели вашего автомобиля и выбранного вами метода подключения аксессуара к панели предохранителей. Некоторые старые автомобили могут иметь винтовые клеммы, которые можно использовать для подключения новых устройств. Однако во многих новых автомобилях часто используются штыревые блоки или клеммы под пайку, что затрудняет подключение к панели предохранителей. В таких случаях вам будет намного проще использовать предохранитель. Отвод предохранителя подключается к панели, как настоящий предохранитель, но имеет разъем на противоположном конце, который позволяет создавать новые цепи и подключать новые аксессуары или устройства. В дополнение к отводу предохранителя вам понадобится электрический провод, пара щипцов для проводов, отвертка Phillips и, возможно, лента с липучкой. Если ваша цель состоит в том, чтобы подключить аксессуар с кабелем адаптера прикуривателя к панели предохранителей, чтобы освободить прикуриватель в автомобиле для использования с другими устройствами, вам, вероятно, следует также приобрести дополнительную розетку на 12 В. Обрезание проводов на кабеле адаптера прикуривателя, вероятно, приведет к тому, что устройство вообще не будет работать, особенно если это устройство переменного тока, предназначенное в первую очередь для использования в домашних условиях.

Планирование прокладки проводов

Подключение аксессуара к панели предохранителей относительно простое. Тем не менее, может быть немного утомительно подключать аксессуар, чтобы обеспечить надлежащее заземление и чтобы проводка просто не лежала на ваших сиденьях или половице. В зависимости от вашего автомобиля блок предохранителей, вероятно, находится под приборной панелью рядом с педалями газа и тормоза или внутри перчаточного ящика. Необходимость снятия приборной панели для подключения аксессуара обычно зависит от того, где вы планируете использовать устройство внутри автомобиля. Если вы хотите установить аксессуар на приборную панель, вам, вероятно, потребуется снять центральную часть приборной панели или консоли. Если вы хотите немного провиснуть в проводке, чтобы вы могли использовать аксессуар как на водительском, так и на пассажирском сиденье, достаточно использовать липкую ленту, чтобы закрепить часть проводки под приборной панелью. Избегайте прокладки проводки под ковровым покрытием пола, если вы не будете использовать защитную оболочку, так как это может привести к пожару, если провода будут повреждены или изношены. В дополнение к проводу питания, который необходимо проложить к панели предохранителей, необходимо также подключить заземление аксессуара. Поэтому вам нужно будет найти заземляющий винт на брандмауэре половицы за двигателем. Если вы не можете найти заземляющий винт, вы можете использовать саморез по металлу, чтобы сделать его. Однако, если вы пойдете по этому пути, вам нужно будет запечатать отверстие для винта силиконом или другим водонепроницаемым герметиком.

Выполнение соединений

Если вы подключаете настоящий автомобильный аксессуар, проводка устройства относительно проста. Просто подсоедините и обожмите провод питания от аксессуара к отводу предохранителя, вставьте отвод предохранителя в открытое гнездо на панели предохранителей, а затем закрепите провод заземления от аксессуара на заземляющем винте. Однако, если вы хотите подключить телефон, MP3-плеер или другое устройство, которое обычно использует адаптер переменного тока, вам потребуется добавить в цепь розетку на 12 В. Дополнительные розетки, такие как розетка Enercell 12 В, легко подключаются к отводу предохранителя и позволяют использовать устройства с питанием от сети переменного тока с кабелем адаптера прикуривателя (ссылка в разделе «Ресурсы»). Поскольку аксессуар питания и кабель адаптера для аксессуара выполняют преобразование переменного тока в постоянный, вам не нужно беспокоиться о подключении общего или отрицательного провода для устройства. Если вы попытаетесь отрезать кабель адаптера прикуривателя для устройства и подключить его к панели предохранителей, вы обнаружите, что вам некуда подключить отрицательный провод. Большинство кабелей адаптера прикуривателя содержат три провода: положительный, отрицательный и заземление. Добавление розетки на 12 В позволяет вам использовать только две: плюс и землю. После того, как вы подключите новую розетку к крану предохранителя и панели, вы можете просто подключить аксессуар и использовать его в обычном режиме.

Предотвращение потенциальных проблем

Если вы решите использовать отвод для предохранителей, выберите тот, в котором есть слоты для предохранителей, а не тот, который не обеспечивает защиты от короткого замыкания и обеспечивает только прямое подключение к панели. Некоторые отводы предохранителей позволяют получать питание от панели вообще без предохранителей. Прямая проводка устройства без предохранителя может привести к пожару, а также к повреждению аксессуара. Кроме того, выберите правильный размер предохранителя для вашего устройства. При установке усилителя, автомобильной стереосистемы или другого автомобильного аксессуара в руководстве пользователя или руководстве пользователя должен быть указан правильный размер предохранителя для использования с устройством. В большинстве случаев для принадлежностей достаточно предохранителя на 10 или 20 ампер. Размер предохранителя определяет, какая сила тока может пройти через цепь, прежде чем предохранитель выйдет из строя или «перегорит». Хотя меньшее значение силы тока означает, что предохранитель выйдет из строя быстрее, он также защищает ваши устройства и аксессуары от потенциального повреждения. Поэтому используйте плавкий предохранитель наименьшего возможного размера, который позволит вам использовать аксессуар, если в руководстве пользователя или руководстве не указано значение, которое следует использовать.

Каталожные номера

  • Продукция Dorman: Как установить: Автомобильная стереосистема и усилитель
  • How-To-Build-Hotrods.com: Панель предохранителей, выключатели зажигания и т. д. Как подключить электропроводку под приборной панелью
  • Kenwood : KVT-739DVD Руководство по установке
  • RadioShack: Поддержка: AM/FM/кассетная автомобильная стереосистема со съемной передней панелью (120-2118) Установка
  • Правоканальные радиостанции: питание вашего CB-радио

Writer Bio

Джефф Гранди пишет статьи и учебные пособия по компьютерам с 1995 года. С тех пор Гранди написал множество руководств по использованию различных приложений, которые опубликованы на многочисленных сайтах с инструкциями и учебными пособиями. Гранди родился и вырос в Южной Джорджии, имеет степень магистра математических наук Технологического института Джорджии.

Как определить постоянные и переключаемые предохранители

Знаете ли вы, что мы написали серию статей, чтобы направить вас на правильный путь к обучению установке собственный видеорегистратор? Это вторая из трех статей в серии «Как идентифицировать». Вы можете использовать ссылки ниже, чтобы продолжить другие статьи. Часть 1: Как идентифицировать свой автомобиль Предохранитель типа . Часть 3: Как определить правильное заземление Точка .

Нужна помощь в самостоятельной установке видеорегистратора с помощью установочного комплекта или BlackVue Power Magic Pro? Вы попали в нужное место.

Наше обучающее видео и эти инструкции научат вас шаг за шагом, как определите постоянные и переключаемые предохранители вашего автомобиля и объясните, почему это важно сделать.

Подключение видеорегистратора к блоку предохранителей имеет свои преимущества: это не только освобождает выход для сигарет, он скрывает отвлекающие провода, чтобы улучшить видимость ветрового стекла, и позволяет установить видеорегистратор выглядеть чисто и профессионально.

Если у вас есть видеорегистратор BlackVue, вы можете использовать функция режима парковки, не влияющая на здоровье вашей батареи с помощью Power Magic Pro или прямой жгут проводов.

Нужна помощь в поиске блока предохранителей и выяснении типа предохранителей? Ознакомьтесь с Часть I: Как определить свой предохранитель Введите .


Для начала мы хотим объяснить, почему для вас так важно заглянуть в блок предохранителей и получить из тестового света в первую очередь.

В чем разница между постоянным и переключаемым предохранителями?

В вашем автомобиле используются такие же электрические цепи, как и в вашем доме. Эти цепи обеспечивают питание к электрическим компонентам, расположенным по всему автомобилю, таким как фары, радио и дверные замки.

В современных легковых и грузовых автомобилях, как правило, есть два типа цепей, проходящих через транспортное средство: цепи, которые находятся под напряжением все время, и цепи, которые находятся под напряжением только при работающем двигателе. Схема, которая «Живой» или «Горячий» означает, что он постоянно получает питание, даже когда ваш автомобиль припаркован и двигатель выключено. Мы будем называть этот тип схемы как константа в этом уроке.

Мы будем называть холодные цепи или цепи, которые находятся под напряжением только при работающем двигателе, как заменил в этом уроке.

Внутри блока предохранителей эти постоянные и переключаемые цепи, как правило, располагаются рядом друг с другом, каждая цепь защищена отдельным предохранителем. Предохранитель служит «точкой проверки» для определения типа цепь может быть.

У производителей транспортных средств нет единого дизайна или по-настоящему надежных руководств у владельцев. инструкции, чтобы знать, какие цепи являются постоянными, а какие переключаемыми. Облом, мы знаем.

Если у вас нет доступа к техническому руководству на уровне дилера, единственный способ быть на 100% уверенным, какой Схема заключается в том, чтобы проверить схемы самостоятельно.

Но не беспокойтесь: это простой процесс, и вам нужен только один инструмент, чтобы выполнить работу.

Инструмент, который вам понадобится для проверки ваших предохранителей, представляет собой электрическую цепь. тестер, также известный как тестовый свет. Это ссылка на тестер, который мы используем в этом руководстве. если ты у вас нет контрольной лампы, любой другой инструмент для проверки напряжения, например мультиметр, будет работать нормально.


Готовы узнать, какие предохранители в вашем блоке предохранителей постоянные, а какие переключаемые? Давайте Начать!

Заявление об отказе от ответственности

Прежде чем мы углубимся в тестеры цепей заземления и тестирование предохранителей, важно помнить, что этот вид работ должен выполняться только квалифицированным лицом или квалифицированным предприятием. Работа с вашим электрическая система автомобиля может быть опасна как для вас, так и для вашего автомобиля. Если все это в новинку для вас и вы не чувствуете себя уверенно, работая с блоком предохранителей вашего автомобиля, мы рекомендуем вам обратиться к профессионалу!

Если вы находитесь в Центральном Техасе, мы будем рады установить для вас видеорегистратор здесь, в The Dashcam. Хранить. Вот ссылка на наш готовый видеорегистратор фотогалереи установки, чтобы увидеть, как будет выглядеть готовый продукт, и вот ссылка, чтобы запланировать установку видеорегистратора на нашем месте в Остине, штат Техас.

Если вы находитесь за пределами Остина, вот список рекомендуемых нами специалистов по установке видеорегистраторов в других частях США

Шаг 1. Выключите автомобиль

Перед выполнением любых электромонтажных работ убедитесь, что двигатель вашего автомобиля выключается и ключ полностью вынимается из замка зажигания.

Шаг 2. Найдите блок предохранителей

Если в вашем автомобиле несколько блоков предохранителей, блок предохранителей, ближайший к тому месту, где вы будете устанавливать видеорегистратор.

Нужна помощь в поиске блока предохранителей? Ознакомьтесь с Часть I: Как определить свой предохранитель Введите .

Шаг 3. Подключитесь к точке заземления

С помощью тестера цепей подключите зажим заземления к оголенному металлу. точку на транспортном средстве. Это ваша основная точка. Идеальной точкой заземления должен быть голый неокрашенный металл; в противном случае вы не сможете завершить или замкнуть цепь.

Наилучшей точкой заземления на транспортном средстве обычно является отрицательная клемма на автомобильный аккумулятор. Это также хорошая возможность проверить свой тестовый свет. Для проверки подключите заземляющий зажим к отрицательную клемму и кончик щупа к положительной клемме. Если ваш тестер цепи загорится, вы знать, что он работает правильно.

К сожалению, это редко бывает удобной точкой подключения для проверки предохранителя. коробки, которые находятся внутри кабины автомобиля, поэтому вам нужно искать хорошее заземление в другом месте.

Мы обнаружили, что металлическая дверная защелка является надежной точкой заземления. Один из них металлические защелки обычно находятся достаточно близко к блоку предохранителей, чтобы работать на вас.

Шаг 4. Проверьте предохранители с помощью Найти постоянные предохранители

Теперь пришло время проверить предохранители. Проверьте предохранитель, прикоснувшись к кончику тестер цепи к открытым металлическим штырям с обеих сторон лицевой панели предохранителя. Поскольку двигатель выключен и ключ из замка зажигания, вы должны быть в состоянии проверить предохранители и определить, какие из них являются постоянными. Постоянная плавкие предохранители — это предохранители, которые зажигают ваш тестер цепи.

Если вы обнаружите в своем предохранителе комбинацию как постоянного, так и переключаемого предохранителя коробка — супер! Мы на верном пути. Если в блоке предохранителей вы обнаружите только один тип цепи, не расстраивайтесь. Некоторые автомобили может потребоваться дополнительное тестирование, и мы рассмотрим это позже в этом руководстве.

Шаг 5. Проверьте предохранители с помощью Найти переключаемые предохранители

Найдите перегоревший предохранитель, который показывает холодный, когда двигатель выключен. Вставьте ключ обратно в замок зажигания и поверните его в положение «включено». Вам не обязательно начинать двигатель однако. Еще раз проверьте предохранитель: если он загорится, отлично! Вы дважды проверили, что этот предохранитель переключенный предохранитель. Выключите двигатель и вытащите ключ из замка зажигания. Рекомендуем еще раз проверить тот же предохранитель. когда ваш автомобиль выключен, чтобы трижды проверить, что это надежная цепь переключаемого предохранителя.

Теперь, когда вы идентифицировали переключаемый предохранитель, вы можете выбрать любой из другие предохранители, которые остаются включенными для вашего постоянного предохранителя. Если возможно, мы рекомендуем использовать второстепенную цепь в качестве ваш постоянный источник питания, чтобы уменьшить ваши шансы повлиять на любые чувствительные системы управления транспортным средством, которые могут быть подарок. Наиболее идеальные схемы будут помечены как «аксессуары» в руководстве пользователя или на крышке блока предохранителей. диаграмма.

Шаг 6. Подключите аксессуар к идентифицированному Постоянные и переключаемые предохранители

Теперь, когда вы определили свои постоянные и переключаемые предохранители, вы можете готов к подключению дополнительных ответвителей предохранителей, Power Magic Pro, жгутов прямого подключения BlackVue или других электрические принадлежности в соответствующие гнезда для постоянных и переключаемых предохранителей. Следуйте инструкциям, прилагаемым к вашего устройства или определите маркировку или цвет каждого провода, чтобы убедиться, что вы подключаете правильный провод к его соответствующий предохранитель. После завершения установки проверьте правильность работы устройства перед упаковкой. вверх.

Не удалось найти плавкие предохранители? Если кажется, что все ваши схемы подключены ко всем возможны два объяснения:

1. Некоторые автомобили действительно не имеют коммутируемых цепей предохранителей в некоторых коробки предохранителей. Возможно, вам придется найти другой источник импульсного питания или проверить другой блок предохранителей. Этот сценарий не очень распространен.

2. В некоторых автомобилях используется система задержки переключения предохранителей, т. е. Цепи предохранителей остаются включенными до 30 минут после выключения двигателя и извлечения ключа из замка зажигания. зажигание.

Идентифицировать этот тип цепи сложнее, поскольку во многих случаях коммутируемые цепи будет повторно активирован путем отпирания автомобиля, приближения брелока к автомобилю или даже сидя на одном из передних сидений. В этом случае вам следует обратиться к руководству пользователя для получения дополнительной информации. информацию о вашем автомобиле или свяжитесь со специалистом, который может помочь.

Теперь вы узнали, как идентифицировать постоянные и переключаемые предохранители для установки отводы плавких предохранителей, Power Magic Pro, жгут проводов прямого подключения BlackVue или другие электрические принадлежности к вашему автомобиль.

Нужна тестовая лампа или установочный комплект, чтобы помочь вам с установкой самодельного видеорегистратора? Как насчет полный комплект для самостоятельной установки? Пожалуйста, перейдите по одной из ссылок ниже:


Отказ от ответственности

Инструкции Dashcam Store™ являются собственностью Dashcam Store LLC. («видеорегистратор Store™»), и настоящим не передаются никакие права собственности. Никакая часть этих инструкций не может быть использована, воспроизведены, переведены, преобразованы, адаптированы, сохранены в поисковой системе, переданы или переданы любым означает, для любых коммерческих целей, включая, помимо прочего, продажу, перепродажу, лицензию, аренду или лизинг, без предварительное письменное согласие The Dashcam Store™.

Dashcam Store™ не дает никаких заявлений и гарантий, явных или подразумеваемых, в отношении точности или полноты этих инструкций. Пользователи должны знать, что обновления и поправки будут внесены с время от времени к этим инструкциям. Пользователь несет ответственность за определение того, были ли такие обновления или поправки. Ни The Dashcam Store™, ни кто-либо из его директоров, должностных лиц, сотрудников или агентов не должны несет ответственность по договору, гражданскому правонарушению или любым другим образом перед любым лицом за любые убытки, ущерб, травмы, ответственность, затраты или расходы любого характера, включая, помимо прочего, случайные, особые, прямые или косвенные убытки возникающие из или в связи с использованием этих инструкций.

Бедствие ослабленных проводных соединений автомобильной аудиосистемы

В конце сентября мне позвонил друг и спросил, есть ли у меня связи, чтобы купить новые держатели предохранителей для его машины. Автомобиль представляет собой Toyota Supra четвертого поколения с одинарным турбокитом и автономной системой управления двигателем AEM. К сожалению, похоже, что держатели предохранителей, которые питали двойные топливные насосы Walbro на 255 л/ч, вышли из строя, в результате чего мой друг оказался на обочине дороги. Он позвонил мне в надежде найти качественное решение, чтобы проблема не повторилась. Игра началась!

Проблема

Каждый из топливных насосов в задней части автомобиля имеет провод 10-AWG от аккумулятора напрямую к 40-амперному реле Bosch, которое управляется ЭБУ AEM. Автомобиль работает на одном из насосов при низкой нагрузке на двигатель, а затем подключает второй к сети выше заданного уровня наддува, чтобы гарантировать, что давление топлива остается постоянным при высоких требованиях к расходу. Похоже, предохранитель в держателе основного насоса плохо контактировал с клеммами. К сожалению, насос работал на холостом ходу, но как только на двигатель появлялась нагрузка, сопротивление в соединении с предохранителем ограничивало протекающий ток, и напряжение на насосе падало настолько низко, что он останавливался.

Короче говоря, проблема заключалась в том, что коррозия и повторяющиеся циклы нагревания ухудшили соединение между клеммами в держателях предохранителей и предохранителем. Хотя мы видели и покажем хуже, плохих контактов в этом держателе предохранителей было достаточно, чтобы предотвратить это. классическая тойота из ходовой.

Решение

Мой друг справедливо одержим качеством каждого компонента, который он добавляет к машине. Он знал, что когда дело доходит до проводки, я не менее разборчив. Поэтому мы потратили некоторое время на поиски в Интернете высококачественного держателя предохранителя, который будет работать с проводкой 10-AWG. Мы остановились на паре комплектов держателей предохранителей Delphi Metri-Pack 630 от CE Auto Electric Supply в Гилберте, штат Аризона. Тони, владелец компании CE Auto Electric, специалист по автомобильным аудиосистемам, который превратил свою страсть к правильной проводке в бизнес по поставке электрических и проводных компонентов для автомобилей и грузовиков. Эти держатели предохранителей OEM-качества от CE Auto Electric Supply дадут Supra топливо качает ток и напряжение, которые им нужны.

Держатели предохранителей были выбраны на основе трех требований. Во-первых, они должны были быть высокого качества. Знание того, что это подлинная часть Delphi, а не клон, было жизненно важно. Корпус держателя изготовлен из нейлонового пластика и имеет водонепроницаемые уплотнения вокруг электрических соединений и съемной крышки. Во-вторых, клеммы, которые шли в комплекте, сделаны из луженой латуни. Клеммы имеют встроенную пружину, которая оказывает давление на язычок предохранителя типа ATC, обеспечивая надежное соединение. Наконец, мы выбрали держатели предохранителей в качестве комплекта, чтобы сделать проводку любой длины, которую мы хотели, чтобы свести к минимуму количество соединений.

Установка

У меня есть набор обжимных инструментов с храповым механизмом, который поставляется с шестью различными матрицами, которые, как мы знали, установят надежные и прочные соединения. Я также взял кусок полностью медного провода 10-AWG от Burlington Radioactive. Нет смысла гадать о размерах и материалоемкости проводки, когда соединение обязательно должно быть надежным. Наконец, я обыскал один из своих шкафов для хранения деталей в гараже, чтобы найти стыковые разъемы, кольцевые клеммы и несколько термоусадочных трубок с клеевым покрытием.

Как вы понимаете, остальная часть проекта была простой. Вырезали старые держатели предохранителей, протянули провода сзади автомобиля и установили новые держатели Delphi. Это заняло пару часов, поскольку мы были одержимо методичны в отношении каждого шага процесса. Во-первых, мы убедились, что каждое соединение идеально, и искали идеальное место для установки держателей предохранителей.

Какова ваша точка зрения?

К настоящему времени вы, должно быть, спрашиваете о цели этого слишком подробного рассказа о предохранителях. Не волнуйтесь; есть смысл!

Электрические соединения имеют решающее значение для надежности вашего автомобиля и производительности любых устанавливаемых вами обновлений. В прошлом я был менеджером по разработке продуктов в компании, занимающейся проводкой и аксессуарами для автомобильной аудиотехники, и поэтому я уделяю этим деталям немного больше внимания, чем другим.

Я даже не могу сосчитать, сколько раз я видел, как мои друзья по автозвуку выкладывали фотографии расплавленных держателей предохранителей, конденсаторов жесткости и клемм аккумулятора в социальных сетях. Эти сообщения обычно содержат не менее дюжины комментариев о том, что провод изготовлен из алюминия, плакированного медью, а не из чистой меди. Хотя это может быть одним из факторов, реальность такова, что было слабое соединение, которое создавало МНОГО тепла. Стив Гарднер поделился этой фотографией обычного встроенного держателя предохранителя Mini-ANL в стиле автомобильной аудиосистемы с ослабленным проводным соединением. Alex Post сказал нам, что нашел этот колпачок жесткости в лимузине. Ослабленные соединения расплавили клеммную колодку. Еще один держатель предохранителя с ослабленными соединениями любезно предоставлен нашим другом Джейсоном Куком. Пользователь Reddit SirTrucks-a-Lot поделился этой фотографией предохранителя ANL, который ослаб, создав горячую точку.

Проверим!

Как насчет небольшого теста, чтобы подчеркнуть важность надежных электрических соединений? В держателях предохранителей, которые вышли из Supra, используются простые лепестковые клеммы. Эти клеммы полагаются на натяжение пружин по бокам корпуса, чтобы удерживать предохранитель на месте. Таким образом, они аналогичны лепестковым разъемам, используемым для подключения к лепестковым клеммам динамика или клеммам реле. Итак, давайте подсоединим провод 10 AWG к усилителю, установим встроенный предохранитель на 30 ампер, а затем проведем некоторые измерения.

Когда клеммы плотно прикреплены к предохранителю, падение напряжения на проводах и разъемах составляет 188,6 мВ, а через тестовое соединение протекает ток силой 30 ампер. Это соответствует сопротивлению 3,953 мОм и рассеиванию 3,558 Вт тепловой энергии. Приведенное ниже тепловое изображение было получено через 60 секунд при протекании через соединение тока силой 30 ампер. Предохранитель нагрелся до 45,8 градусов после прохождения через него тока силой 30 ампер в течение одной минуты.

Что произойдет, если мы несколько десятков раз вытащим предохранитель из клемм, чтобы ослабить соединение? Я так и сделал и повторил тест. Я измерил 121 мВ на проводах, что означает, что наше сопротивление немного увеличилось до 4,03 мОм, и тратилось 3,63 Вт энергии на нагрев. К счастью, это не так уж много изменений.

Чтобы утрировать наш пример, что, если мы откроем соединение с помощью отвертки, чтобы показать наихудший сценарий? Предохранитель остается на месте, но определенно не требует большого усилия для его установки. Теперь на предохранителе, клеммах и проводах 223 милливольта. При силе тока 30 ампер это сопротивление 7,433 мОм и тепловыделение 6,69 Вт. Хотя это звучит немного, у плавкого предохранителя не так много площади поверхности, поэтому тепловая энергия концентрируется в небольшом пространстве. Тепловое изображение ниже было получено через 60 секунд, когда через плохое соединение протекал ток силой 30 ампер. Тест на неплотное соединение (справа) деформировался от сильного нагрева.

Если технический специалист пытается устранить неполадки с ненадежным или прерывистым соединением, цифровой мультиметр не распознает разницу между четырьмя и семью миллиомами сопротивления. Наличие тепловизионной камеры может быть очень полезным.

Я не люблю ножевые предохранители

Честно говоря, я не поклонник цилиндрических стеклянных предохранителей ATC/ATO, MAXI или AGU. Эти защитные устройства основаны на некоторых пружинных соединениях, чтобы свести к минимуму сопротивление и обеспечить протекание тока. Если вы хотите максимально повысить надежность автомобильной аудиосистемы или обновить аксессуар, попросите продавца использовать держатель предохранителя Mini-ANL или ANL. Технический специалист может затянуть предохранитель на месте с помощью резьбовой застежки. Примеры предохранителей, в которых соединение зависит от некоторой формы натяжения пружины. Примеры предохранителей, в которых соединение зависит от крепежа, который можно затянуть до определенной степени затяжки. Этот тип соединения полностью исправен.

Убедитесь, что ваша аудиосистема надежно защищена

Если в вашем автомобиле или грузовике установлена ​​аудиосистема или другое сильноточное обновление (лебедка, освещение и т. д.), убедитесь, что техник выполняет высококачественные соединения, выполненные с правильный кримпер для приложения. Каждое соединение должно быть механически надежным и оптимизированным для обеспечения максимальной электропроводности. По возможности выбирайте держатели предохранителей ANL или MINI-ANL. Ваш местный специализированный продавец аксессуаров для мобильных устройств должен иметь варианты на выбор.

Автомобильные предохранители и реле

Ваш поставщик профессиональных электроустановочных изделий — более 4000 наименований на складе

Неоновые стяжки — СКИДКА! 50% СКИДКА

Цена: $2,82-$47,25

8-дюймовые нейлоновые проволочные стяжки – прочность на растяжение 18 фунтов, 100 шт. – ПРОДАЖА!

Цена: $2,69

Сшитый провод SXL, 16 AWG, 100-футовые катушки

Цена: $14,14–$142,56

Главная > Предохранители, выключатели и реле

  • Держатели предохранителей и инструменты
  • Предохранители
  • Реле, выключатели и аксессуары

Продукты 1-48 из 48

Сортировать по…БрендНазвание продуктаНовости товаровЦена от низкой до высокойЦена от высокой до низкойБестселлеры

Показать 48 на странице96 на странице144 на странице192 на странице240 на странице

Новинка!

2451F — 4-позиционный блок предохранителей ATC/ATO со светодиодным индикатором

Цена: $20,43

Наличие: Есть в наличии

Продукция JT&T Артикул №: 2451F-

4-позиционный блок предохранителей для обычных автомобильных плоских предохранителей. Со светодиодными индикаторами для легкой индикации открытого предохранителя. С крышкой. ¼» Quick ConnectsПредохранители не включены

Новинка!

2455F — 6-позиционный блок предохранителей ATC/ATO со светодиодным индикатором

Цена: $25,16

Наличие: Есть в наличии

Продукция JT&T Артикул №: 2455F-

6-позиционный блок предохранителей для обычных автомобильных плоских предохранителей. Со светодиодными индикаторами для легкой индикации открытого предохранителя. С крышкой. ¼» Quick ConnectsПредохранители не включены

Новинка!

2476F — Держатель предохранителя типа ANL/ANE/ANF, 400 А

Цена: $18,86

Наличие: Есть в наличии

Продукция JT&T Артикул №: 2476F-

Блок плавких предохранителей для предохранителей-ограничителей открытого типа с защитным кожухом для маломощных приложений. Используйте с предохранителями-ограничителями ANE и ANF Не более 400 А

2477F — Держатель предохранителя типа MEGA

Цена: $17,28

Наличие: Есть в наличии

Продукция JT&T Артикул №: 2477F-

Предохранитель не входит в комплект Блок предохранителей для ограничительных предохранителей типа MEGA / MGGA с защитной крышкой, предохранитель не входит в комплект

Новинка!

2843F Комплект для установки реле с кабелем, держателем предохранителя и клеммами

Цена: $13,38

Наличие: Есть в наличии

Продукция JT&T Артикул №: 2843F-

S. P.D.T. 5-контактные клеммы с резистором для защиты от скачков напряжения. 12 вольт постоянного тока (катушка) и 40/30 ампер 14 вольт постоянного тока (непрерывный). Это универсальное автомобильное реле переключения с пластиковым корпусом и монтажным кронштейном. В комплект входят реле, косичка реле, держатель предохранителя ATC, предохранитель ATC 20A, шесть термоусадочных стыковых соединителей и одна термоусадочная кольцевая клемма. Информацию о проводке см. в технической статье здесь? ПРЕДУПРЕЖДЕНИЕ: Рак и репродуктивный вред — www.p65warnings.ca.gov …

Новинка!

Автомобильные выключатели с автоматическим сбросом, тип I, высокая сила тока

Цена: $5,31

Наличие: Есть в наличии

Продукция JT&T Товар №: 2794X-

Однополюсные термовыключатели, используемые в цепях 12 В или 24 В постоянного тока. Приложения включают грузовики, автобусы, портативные генераторы, транспортные средства для отдыха, троллинговые двигатели и другие. Соответствует стандарту SAE J553. Электрические характеристики Номинальное напряжение — 12 В постоянного тока или 24 В постоянного тока

Новинка!

Пигтейлы для плавких предохранителей (ATC/ATO, Mini, Micro2)

Цена: $3,11

Наличие: Есть в наличии

Продукты JT&T

2484F Заказ отложен до 29.07.20. Позволяет добавить вторую цепь с предохранителем в один слот для предохранителя. p65warnings.ca.gov

JT&T (2450F) — четырехпозиционный стеклянный блок предохранителей, 1 шт.

Цена: $7,63

Наличие: Есть в наличии

Продукция JT&T Артикул №: 2450F-

30 А, 32 В, четырехпозиционный стеклянный блок предохранителей. Каждый держатель имеет два язычка .250 для соединения. 2,5 х 3 дюйма

JT&T (2454F) — Шестипозиционный блок предохранителей ATC/ATO, 1 шт.

Цена: $19,41

Наличие: Есть в наличии

Продукция JT&T Артикул №: 2454F-

Продукция JT&T Шестипозиционный блок предохранителей ATC/ATO. Держатель имеет одну шпильку, которую можно использовать для питания или заземления.

JT&T (2842-1F) 5-контактный Univ Bosch Style, 12 В пост. тока (катушка) и 40/30 А, 14 В пост. тока (непрерывное) реле с резистором

Цена: $3,61 Наличие: Есть в наличии

Продукция JT&T Артикул №: 2842-1F-

S. P.D.T. 5-контактные клеммы с резистором для защиты от скачков напряжения. 12 вольт постоянного тока (катушка) и 40/30 ампер 14 вольт постоянного тока (непрерывный). Это универсальное автомобильное реле переключения с пластиковым корпусом и монтажным кронштейном. Товарищи с JT&T # 2842F. Пытаетесь найти свой сокет? Пожалуйста, прочитайте эту статью, прежде чем звонить.? ПРЕДУПРЕЖДЕНИЕ: Рак и репродуктивный вред — www.p65warnings.ca.gov …

JT&T (2842F) Универсальный 5-проводной кабель GM, сверхмощный разъем для мигающего сигнала и реле, 1 шт.

Цена: $6,32

Наличие: Есть в наличии

Продукция JT&T Артикул №: 2842F-

(2) провода 18AWG и (3) провода 14AWG. Черный провод — заземление — катушка 85 — 18AWG Белый провод — +12 В — катушка 86 — 18AWG Синий провод — общий — контакт 30 — 14AWG Желтый провод — нормально разомкнутый (НО) — контакт 87 — 14AWG Красный провод — нормально замкнутый (НЗ) — Контакт 87a — 14AWG заменяет тепловые и электронные реле с переменной и фиксированной нагрузкой. Подходит для реле Bosch с 4 или 5 клеммами и 5-контактным реле. Товарищи с JT&T # 2842-1F. Заменяет GM # 12102696, 88862254, 8

15. Заменяет AC/Delco # PT363, PT2335,…

Новинка!

Автомобильные выключатели с ручным сбросом, тип III, высокая сила тока, водонепроницаемые

Цена: 29,95–31,45 долл. США

Наличие: Есть в наличии

Продукция JT&T Артикул №: 279XF-

Ручной сброс (Тип III) Высокий ток — Водонепроницаемый — Установка на поверхность Соответствует SAE J162S; Стандарт SAE J1171 (с защитой от воспламенения). Электрические характеристики 25–200 А, 42 В пост. тока Максимум Признано UL (50–150 А, 32 В пост. тока)

6950F Комплект предохранителей ATC/ATO, 71 шт.

Цена: $18,45

Наличие: Есть в наличии

Продукция JT&T Пункт №: 6950F —

Комплект предохранителей ATC/ATO от 3 до 30 А с тестером. В комплект входят: 3A x 5 5A x 10 7,5A x 5 10A x 10 15A x 1020A X 10 25A x 10 30Ax 10Инструмент для извлечения предохранителей Пластиковая коробка-органайзер Предохранитель ATC/ATO представляет собой быстродействующий пластинчатый предохранитель, стандартный для защиты автомобильных цепей. Разработанный для автомобильной промышленности предохранитель ATC/ATO стал стандартом защиты цепей оригинального оборудования для легковых и грузовых автомобилей иностранного и отечественного производства. Легко идентифицируемый и легко заменяемый, этот предохранитель можно…

6951F Комплект предохранителей индикатора ATC/ATO, 55 шт.

Цена: $35,22

Наличие: Есть в наличии

Продукция JT&T Артикул №: 6951F-

3–30 А Индикатор Комплект предохранителей ATC/ATO Предохранители загораются при перегорании, что позволяет быстро и легко их идентифицировать. Больше не нужно проверять кучу предохранителей, чтобы попытаться определить электрическую проблему! В комплект входят: 3A x 3 5A x 8 7,5A x 3 10A x 8 15A x 8 20A x 8 25A x 8 30Ax 8 Инструмент для извлечения предохранителей Пластиковая коробка-органайзер

6952F Комплект мини-предохранителей, 90 шт.

Цена: $21,57

Наличие: Есть в наличии

Продукция JT&T Артикул №: 6952F-

Комплект плавких мини-предохранителей от 2 до 30 А Комплект включает: 2 A x 53 A x 104 A x 105 A x 10 7,5 A x 5 10 A x 10 15 A x 10 20 A x 10 25 A x 10 30 A x 10 Пластиковый органайзер

6953F Комплект предохранителей Micro2, 71 шт.

Цена: $30,91

Наличие: Есть в наличии

Продукция JT&T Артикул №: 6953F-

Комплект предохранителей Micro2 от 5 до 30 А Комплект включает: 5 А x 10 7,5 А x 10 10 А x 10 15 А x 10 20 А x 10 25 А x 10 30 А x 10 Инструмент для извлечения предохранителей Пластиковая коробка-органайзер

Предохранители ATC/ATO

Цена: 1,08–6,80 долл. США

Наличие: Есть в наличии

Продукция JT&T

Продукция JT&T; Предохранитель ATC/ATO представляет собой быстродействующий пластинчатый предохранитель, стандартный для защиты цепей транспортных средств. Разработанный для автомобильной промышленности предохранитель ATC/ATO стал стандартом защиты цепей оригинального оборудования для легковых и грузовых автомобилей иностранного и отечественного производства. Легко идентифицируемый и легко заменяемый, этот предохранитель можно использовать для различных низковольтных электронных устройств. Пластиковый корпус имеет цветовую маркировку для легкой идентификации номиналов предохранителей. Температурный диапазон 105C (221F)….

Новинка!

Предохранители типа MEGA

Цена: $9,41–10,25 $

Наличие: Есть в наличии

Продукция JT&T Товар №: 40-1XXX —

Быстродействующий автомобильный предохранитель MEGAType Limiter 2 дюйма (50,8 мм), центр-к-центру, с болтовым креплением.0005

Индикатор предохранителей ATC/ATO

Цена: $3,89–29,20 $

Наличие: Есть в наличии

Продукты JT&T

День или ночь, когда перегорает предохранитель, эти индикаторные предохранители типа «Smart Glow» немедленно указывают, какой предохранитель необходимо заменить. Экономит время и усилия. Исключает догадки и тестирование. Облегчает поиск и устранение неисправностей даже в темноте. Создан в соответствии со строгими спецификациями OEM. Идеально подходит для проблемных цепей, где часто перегорают предохранители. Защелкивается на место без использования инструментов. Простая идентификация перегоревших предохранителей в труднодоступных местах. Предохранители с цветовой маркировкой мгновенно сообщат правильный ток предохранителя…

Предохранители Micro2

Цена: 1,58–9,85 долл. США

Наличие: Есть в наличии

Продукция JT&T

Продукция JT&T; Micro2 Fuse — это быстродействующий пластинчатый предохранитель, стандартный для защиты цепей транспортных средств. Его миниатюрный дизайн отвечает потребности в защите большего количества цепей при использовании меньшего пространства, а его способность выдерживать высокие температуры в неблагоприятных условиях делают Micro2 рекомендуемым выбором для защиты. Пластиковый корпус имеет цветовую маркировку для легкой идентификации номиналов предохранителей. Температурный рейтинг 105C (221F). Номинальное напряжение 32В.

Мини-предохранители

Цена: 2,71–38,90 долл. США

Наличие: Есть в наличии

Продукция JT&T

Продукция JT&T; Mini-Fuse — это быстродействующий ножевой предохранитель, стандартный для защиты цепей транспортных средств. Его миниатюрная конструкция соответствует потребности в защите большего количества цепей при использовании меньшего пространства, а его способность выдерживать высокие температуры в неблагоприятных условиях делают Mini-Fuse рекомендуемым выбором для защиты. Пластиковый корпус имеет цветовую маркировку для легкой идентификации номиналов предохранителей. Температурный рейтинг 105C (221F). Номинальное напряжение 32В. JT&T Products предлагает полный набор. ..

Индикатор мини-предохранителей

Цена: $3,43-25,75 $

Наличие: Есть в наличии

Продукты JT&T

День или ночь, когда перегорает предохранитель, эти индикаторные предохранители типа «Smart Glow» немедленно указывают, какой предохранитель необходимо заменить. Экономит время и усилия. Исключает догадки и тестирование. Облегчает поиск и устранение неисправностей даже в темноте. Создан в соответствии со строгими спецификациями OEM. Идеально подходит для проблемных цепей, где часто перегорают предохранители. Защелкивается на место без использования инструментов. Простая идентификация перегоревших предохранителей в труднодоступных местах. Предохранители с цветовой маркировкой мгновенно сообщат правильный ток предохранителя…

Новинка!

Предохранители ANE / ANL

Цена: $14,13

Наличие: Есть в наличии

Продукция JT&T Артикул №: 60-11XX-

Быстродействующая конструкция с открытым звеном Недорогой предохранитель для использования в высокомощных батареях постоянного тока, вилочных погрузчиках, морских судах и других крупных аккумуляторах. Клеммы покрыты золотом для предотвращения коррозии и обеспечения превосходного контакта. Электрические характеристики 35–400 А, 250 В перем. тока/32 ​​В пост. тока Номинал отключения 1000 А при 32 В пост. тока 1500 А при 250 В перем.0005

Макси-предохранители

Цена: 3,95–19,74 долл. США

Наличие: Есть в наличии

Продукция JT&T

Продукция JT&T; Maxi-Fuse — это быстродействующий ножевой предохранитель, стандартный для защиты цепей транспортных средств. Макси-предохранитель обеспечивает предсказуемую временную задержку и низкое тепловыделение. Пластиковый корпус имеет цветовую маркировку для легкой идентификации номиналов предохранителей. Температурный рейтинг 105C (221F). Номинальное напряжение 32В. JT&T Products предлагает полный набор предохранителей, включая Smart Glow!

Индикатор макси-предохранителей

Цена: 4,78–33,45 долл. США

Наличие: Есть в наличии

Продукты JT&T

День или ночь, когда перегорает предохранитель, эти индикаторные предохранители типа «Smart Glow» немедленно указывают, какой предохранитель необходимо заменить. Экономит время и усилия. Исключает догадки и тестирование. Облегчает поиск и устранение неисправностей даже в темноте. Создан в соответствии со строгими спецификациями OEM. Идеально подходит для проблемных цепей, где часто перегорают предохранители. Защелкивается на место без использования инструментов. Простая идентификация перегоревших предохранителей в труднодоступных местах. Предохранители с цветовой маркировкой мгновенно сообщат правильный ток предохранителя…

Стеклянные предохранители AGC

Цена: 1,08–12,89 долл. США

Наличие: Есть в наличии

Продукция JT&T

Продукция JT&T; Быстродействующий предохранитель Automotive Glass Cartridge (AGC) обеспечивает максимальную защиту. Все предохранители AGC имеют диаметр 1/4 дюйма и длину 1 1/4 дюйма. Номинальная сила тока указана на торцевой крышке для обеспечения точной замены предохранителя. Широкий диапазон значений силы тока и напряжения обеспечивает универсальность защиты электронных схем. Этот плавкий предохранитель цилиндрического типа со стеклянной трубкой легко заменяется и является стандартным для автомобильной, электронной и морской техники. JT&T Products предлагает полный набор предохранителей,…

Стеклянные предохранители SFE

Цена: $1,08

Наличие: Есть в наличии

Продукция JT&T

Продукция JT&T; Быстродействующий стеклянный предохранитель SFE обеспечивает максимальную защиту. Предохранители SFE Glass разработаны в соответствии со спецификациями, установленными Обществом инженеров-предохранителей. Номинальное напряжение 32 вольта. Все они имеют диаметр 1/4 дюйма, но различаются по длине в зависимости от силы тока. Номинал силы тока выбит на торцевой крышке, чтобы обеспечить точную замену предохранителя. Этот предохранитель цилиндрического типа со стеклянной трубкой легко заменяется и является стандартным для автомобильных и электронных устройств. JT&T Products предлагает полный набор…

Плавкие предохранители PAL

Цена: $4,87

Наличие: Есть в наличии

Продукция JT&T

Серия предохранителей PAL используется в основном в моделях автомобилей японской и отечественной разработки для обеспечения защиты жгута проводов. Этот предохранитель является прямой заводской заменой плавкой вставки. В настоящее время доступны в трех стилях: изогнутая клемма PAL (болты в блоке предохранителей), клеммы «мама» и «папа».

Прямые предохранители PAL

Цена: $4,87

Наличие: Есть в наличии

Продукция JT&T

Серия предохранителей PAL используется в основном в моделях автомобилей японской и отечественной разработки для обеспечения защиты жгута проводов. Этот предохранитель является прямой заводской заменой плавкой вставки. В настоящее время доступны в трех стилях: изогнутая клемма PAL (болты в блоке предохранителей), клеммы «мама» и «папа».

Плавкие предохранители с изогнутыми вилками PAL

Цена: $4,87

Наличие: Есть в наличии

Продукция JT&T

Серия предохранителей PAL используется в основном в моделях автомобилей японской и отечественной разработки для обеспечения защиты жгута проводов. Этот предохранитель является прямой заводской заменой плавкой вставки. В настоящее время доступны в трех стилях: изогнутая клемма PAL (болты в блоке предохранителей), клеммы «мама» и «папа».

Бакелитовые предохранители GBC

Цена: $2,49

Наличие: Есть в наличии

JT&T Products

ПРИМЕЧАНИЕ: ПРЕДОХРАНИТЕЛИ GBC МОГУТ БЫТЬ КОНСТРУКЦИЕЙ ИЗ СТЕКЛЯННОЙ ТРУБКИ, А НЕ БАКЕЛИТА. продукты JT&T; Преимущество керамических предохранителей GBC в том, что они имеют более высокую отключающую способность, чем стеклянные, что облегчает их использование в цепях с более высоким током и напряжением. Высокая отключающая способность помогает защитить окружающую цепь от расплавленного материала. Плавкий элемент, состоящий из термостойкого корпуса, простирается по внешней стороне корпуса от конца до конца. Корпус различается по цвету, чтобы помочь в правильной замене. Эти…

Рекомендуем!

JT&T (20325F)- Держатель предохранителя ATC/ATO HD, 1–30 А, провода GXL 12AWG, водонепроницаемый

Цена: $10,56

Наличие: Есть в наличии

Продукция JT&T Артикул №: 20325F-

JT&T Products предлагает полный набор предохранителей, включая Smart Glow!

JT&T (2460H)- Держатель мини-предохранителя, 1–30 А, провода 12AWG, водонепроницаемый

Цена: $2,82

Наличие: Есть в наличии

Продукция JT&T Артикул №: 2460H-

JT&T (2470H)- Держатель предохранителя ATC/ATO, 1–30 А, провода 12AWG, водонепроницаемый

Цена: $2,82

Наличие: Есть в наличии

Продукция JT&T Артикул №: 2470H-

JT&T (2463F) — Держатель предохранителя ACG или SFE с проводами 10AWG

Цена: $2,82

Наличие: Есть в наличии

Продукция JT&T Артикул №: 2463F-

JT&T (2464F) — Держатель предохранителя ACG или SFE с проводами 12AWG

Цена: $2,82

Наличие: Есть в наличии

Продукты JT&T Артикул №: 2464F-

JT&T (2529H) — Держатель предохранителя ATC/ATO, 1–30 А, провода 12AWG

Цена: $2,82

Наличие: Есть в наличии

Продукция JT&T Товар №: 2529Н —

JT&T Products предлагает полный набор предохранителей, включая Smart Glow!

JT&T (2528H)- Держатель предохранителя ATC/ATO, 1-20A, провода 16AWG

Цена: $2,82

Наличие: Есть в наличии

Продукция JT&T Артикул №: 2528H-

JT&T Products предлагает полный набор предохранителей, включая Smart Glow!

JT&T (2465F) — Держатель предохранителя ACG или SFE с проводами 16 AWG, 2 шт.

Цена: $4,74

Наличие: Есть в наличии

Продукция JT&T Артикул №: 2465F-

JT&T (2466F) — Держатель предохранителя ACG или SFE с проводами 12 AWG, предохранителем 15 А и разъемами

Цена: $4,74

Наличие: Есть в наличии

Продукция JT&T Артикул №: 2466F-

JT&T (2466F) — встроенный стеклянный держатель предохранителя с зеленым проводом 6,5 дюйма 12 AWG, стеклянным предохранителем AGC 15 А и двумя контактными разъемами 12-10 AWG с виниловой изоляцией (4 шт.). JT&T Products предлагает полный набор держателей предохранителей и предохранители, включая Smart Glow!

JT&T (2467F) — Держатель предохранителя ACG или SFE с проводами 12 AWG, предохранителем 20 А и разъемами

Цена: $4,74

Наличие: Есть в наличии

Продукция JT&T Артикул №: 2467F-

JT&T (2467F) — встроенный стеклянный держатель предохранителя с зеленым проводом 6,5 дюйма 12 AWG, 20-амперным стеклянным предохранителем AGC и двумя контактными разъемами 12-10 AWG с виниловой изоляцией (4 шт. ) Продукция JT&T предлагает полный набор держателей предохранителей и предохранители, включая Smart Glow!

JT&T (2468F) — Держатель предохранителя ACG или SFE с проводами 10 AWG, предохранителем 30 А и разъемами

Цена: $4,74

Наличие: Есть в наличии

Продукция JT&T Артикул №: 2468F-

JT&T (2468F) — встроенный стеклянный держатель предохранителя с черным проводом 6,5 дюйма 10 AWG, стеклянным предохранителем AGC 30 А и двумя контактными разъемами 12-10 AWG с виниловой изоляцией (4 шт.). JT&T Products предлагает полный набор держателей предохранителей и предохранители, включая Smart Glow!

JT&T (2526H) — Держатель предохранителя ACG или SFE с проводами 16 AWG и предохранителем 14 А

Цена: $2,81

Наличие: Есть в наличии

Продукция JT&T Артикул №: 2526H-

JT&T Products предлагает полный набор предохранителей, включая Smart Glow!

JT&T (2527F) — Держатель предохранителя ACG или SFE с проводами 12 AWG и предохранителем на 30 А

Цена: $3,60

Наличие: Есть в наличии

Продукция JT&T Артикул №: 2527F-

JT&T Products предлагает полный набор предохранителей, включая Smart Glow!

JT&T (2524F)- Держатель предохранителя ACG или SFE, изолированные обжимные соединители

Цена: $4,87

Наличие: Есть в наличии

Продукция JT&T Артикул №: 2524F-

Подходит для проводов сечением до 12AWG.

JT&T (1232H)- Держатель предохранителя ATC/ATO, саморазмыкающийся

Цена: $2,82

Наличие: Есть в наличии

Продукция JT&T Артикул №: 1232H-

Переходники для предохранителей / ответвители мощности

Цена: 2,60–20,01 долл. США

Наличие: Есть в наличии

Продукция JT&T

JT&T (2490F) — Универсальный съемник для предохранителей

Цена: $3,95

Наличие: Есть в наличии

Продукция JT&T Артикул №: 2490F-

JT&T Products предлагает полный набор предохранителей, включая Smart Glow! Цвет теперь красный, а не зеленый, как на фото.
