устройсвто, размеры, конструкция, схемы, чертежи

Содержание:

1. Типовые конструкции и принцип работы камеры
2. Фильтрация и распределение потоков воздуха
3. Режим сушки
4. Материалы для покрасочной камеры

В большинстве случаев поиск информации об устройстве покрасочной камеры начинается, когда в профессиональном помещении возникает необходимость, т.е. когда человек уже работает с автоэмалями, но текущее положение дел его не устраивает. В таком случае принцип работы вентиляции и очистки воздуха в общих чертах ясен, но для реализации идеи своими руками требуются конкретные чертежи и схемы. Нюансов и ловушек в этом деле не счесть, но главным остается понимание процессов сушки и окраски, знание основных требований к температурным режимам.

Ни в коем случае не стоит ограничивать себя готовыми решениями: рассмотрев несколько типовых проектов, можно выделить элементы, отказаться от которых не получится, добавить к проекту свои детали и пр. Важно понимать, что действительно необходимо в конкретном случае, и что можно получить на выделенные средства. От некоторых элементов придется, вероятно, отказаться, но при понимании основных процессов, возможность сэкономить имеется всегда.

Типовые конструкции и принцип работы камеры

Основное требование к камере – чистый воздух нужной температуры. Идея проста, но добиться ее реализации, учитывая коммерческий характер конструкции, довольно проблематично. Первое, что нужно учесть при проектировании – требуемую скорость облуживания. Проектирование должно предусматривать развитие бизнеса, что в первую очередь относится к возможности дополнить помещение собственной колерной (или отдельной мастерской) и установки оборудования помощнее. На фото этой камеры видно, что у маляров имеется возможность передвигаться на подъемниках, однако прежде всего стоит обратить внимание на грамотную комбинацию светильников и решетки вентиляции.

Пристроить к камере мастерскую или выделить помещение для колеровки сложно, но не менее сложным может оказаться перевести оборудование на собственные генераторы энергии. Последнее условие напрямую касается проводки, но потребоваться может и место для сварочного аппарата (компрессора). В плане объема покраски выделяют два вида покрасочной камеры:

1. Промышленная – в наличии или в теории рельсы и аппараты для поднятия машины и автоматизации передвижения, гидравлические корзины и мощные сварочные аппараты.
2. Коммерческая – бокс из листового железа или кирпичный блок, запуск оборудования от стандартной электросети (в редком случае применяются сварочные электростанции), размер редко покидает достаточные для покраски легковых авто пределы 5х10м.

Покрасочные процедуры должны проводиться в полностью очищенной от пыли и насекомых атмосфере. Начинающим малярам приходится очищать помещение от пыли своими руками при помощи тряпок и искусственной водной завесы. Однако проект камеры должен включать три этапа вентилирования, реализация которых без автоматизации невозможна:

1. Первоначальный забор воздуха, фильтрация и прогрев помещения до комнатной температуры.
2. Этап покраски – непрерывное нагнетание воздуха и прогрев до 25-30 ˚C.
3. Сушка – циркуляция прогретого до 30-60 ˚C воздуха.

[hana-code-insert name=’gogads’ /][hana-code-insert name=’yaads’ /]

Прогрев воздуха, вентиляция и теплоизоляция – части уравнения, напрямую влияющие друг на друга. Невозможно изменить один из этих элементов без изменения двух оставшихся. Неправильно устроенная изоляция на этапе сушки потребует устранения непрерывно образующегося конденсата. Поэтому рассчитывать вентиляцию нужно для обоих, обозначенных на этой схеме этапов покраски.

Фильтрация и распределение потоков воздуха

В правильном покрасочном боксе должно производиться непрерывное полное обновление воздуха. Поэтому логичнее располагать вытяжку внизу, а приточный вентилятор в верхней части. Неправильно располагать отверстия вывода воздуха только над областью покраски, однако использование правильно ориентированного приточного пленума, принцип использования которого изображен на этом чертеже, позволит грамотнее распорядиться пространством.

Для обогрева воздуха может использоваться регулируемая газовая горелка, подключаемая на этапе сушки. Нагревающий элемент находится после фильтра и вентилятора, иногда снаружи трубы. В любом случае проект покрасочной комнаты должен предусматривать надежную изоляцию нагревателя от взрывоопасных газов, поэтому воздух через обогреватель должен двигаться строго в одном направлении, а через чердачное пространство (трубы, пленумы) продуваться с такой скоростью, чтобы исключить обратное движение. При отключении вентилятора функционирование нагревателя должно прекращаться незамедлительно. Расположение фильтра по основной площади потолка предполагает равномерное распределение воздуха по площади, однако при слабом вентиляторе его может просто не хватить – предварительный расчет важен для определения площади решеток (пленумов) и их расположения без образования зон турбулентности.

Очистка входящего воздуха осуществляется несколькими фильтрами, при этом фильтр грубой очистки должен находиться до вентилятора, а фильтр тонкой очистки непосредственно на границе бокса. В качестве последних часто используются хлопковые фильтры, представляющие собой листовой (рулонный) материал, кладущийся поверх решетки вентиляции. Наибольшим сроком службы обладают карманные (ячеистые) фильтры, соответствующие стандарту DIN 53438 (предварительная фильтрация) европейского норматива EN779 и DIN EN 779 (внутренний фильтр класса F5). На приведенном чертеже проекта фильтр первичной очистки обозначен цифрой 2, а забор воздуха цифрой 1.

Режим сушки

Безопасность – основное условие при разработке и сборке своими руками конструкции покрасочной камеры. Поэтому вентиляция выполняет сразу две функции: устранение токсичных газов и очистку воздуха от пыли. Непосредственно после окончания процедуры покраски происходит максимальное выделение паров растворителя. Все типы эмалей имеют свое распределение по временной шкале интенсивности испарений, но в целом полная очистка воздуха требуется только 10-20 минут (в противном случае на поверхности эмали образуется матовый слой).

После окончания покрасочной процедуры камера вентилируется еще некоторое время в стандартном режиме, но после этого прямой необходимости в чистом воздухе нет. Ввиду этого факта и затратности обогрева помещения используется система рециркуляции воздуха во время сушки, экономящая 40-50% энергии. Для этого приточная и вытяжная вентиляция соединяются клапаном, пропускающим 70-85% воздуха обратно. Принцип действия демонстрирует этот чертеж, при этом нужно иметь ввиду, что обновление на каждом цикле 15-20% потока необходимо даже на момент окончания сушки.

Материалы для покрасочной камеры

Частое решение вопроса – переоборудование в камеру бытового вагона, однако в таком варианте сложно организовать правильную вытяжную вентиляцию. Устройство бокса под покраску еще на этапе проектирования должно предусматривать подпольную вытяжку (второй пол, траншеи) и чердачное пространство для организации распределения воздуха. Предусмотрев такую возможность при закладке бетонного основания в дальнейшем легко можно трансформировать вытяжку и приток своими руками уже за пределами помещения для покрасочной работы.

Если решетка потолочной вентиляции занимает меньше 2/3 потолка, то потолок в обязательном порядке должен иметь скаты по краям, для устранения мертвых зон. Чаще всего эти скаты объединяются с боковыми светильниками. Вытяжная вентиляция должна обладать меньшей мощностью, поэтому решетка может занимать весь пол или большую его часть, как видно на фото этой покрасочной камеры.

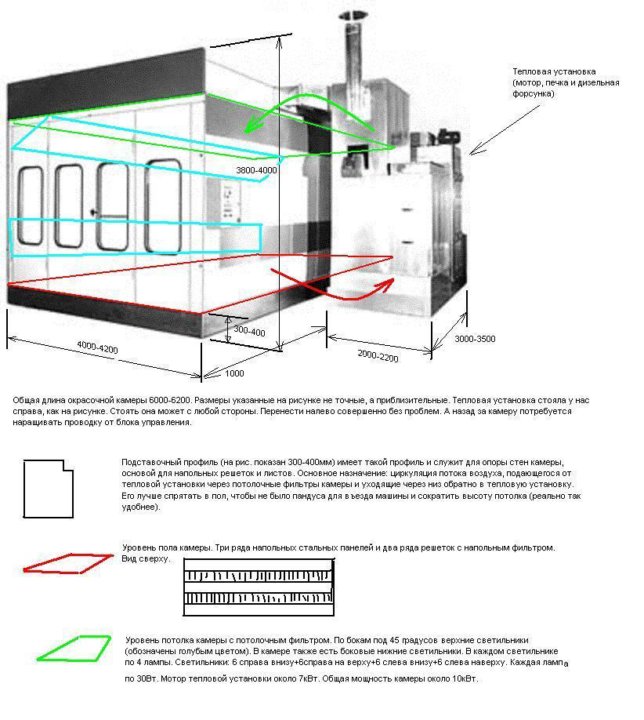

Большинству любителей приходится равняться на стандартные размеры гаража «6×4», однако следует учесть, что от потолка придется сразу же «отрезать» 20-40 см, для обустройства приточной вентиляции. Стены обшиваются листовым железом, в промежуток между стеной и оцинкованной сталью закладывается минеральная вата или другой негорючий утеплитель (минимум мин. ваты – 60 см толщины). При наличии в проекте исходной кирпичной кладки можно ограничиться панелями из ПВХ, однако правильным будет использование оцинкованных листов, предлагающихся в устройстве любых профессиональных покрасочных боксов.

Чертеж покрасочной камеры для металлоконструкций SPK-12.6.5 Россия, смотреть характеристики, чертежи окрасочно-сушильной камеры

Габариты данной камеры
Внешние, мм	12000х6000х5000
Внутренние габариты, мм	12144х8896х5500
Продув	Вертикальный
Отвод воздуха	Сквозь траншеи
Кабина камеры
Конструкция	Прямая
Выполнение из стали	Да
Стальная рама	Да
Толщина стеновой панели, мм	50
Толщина окрашенной панели, мм	0.5
Изоляция торцов	С обеих сторон
Основные двери
Размеры (ШхВ) / число	4200х500/ 1
Число створок	4
Конструкция	Распашные ворота
Сервисные двери
Размеры, мм	800х2000
Размещение	С 2-х сторон
Конструкция окна	Окно имеет резиновый уплотнитель по периметру
Крыша
Наличие стальной рамы	Да
Метод обработки несущей рамы потолочного фильтра	Окрашивание
Материал конструкции крыши	Стальная
Несущая рама потолочного фильтра	Стальная С-образная, материал — сталь D8
Панели	EPS
Модель потолочных фильтров	SP-600G
Стенные панели (заполнены теплоизоляционной пеной, с 2-х сторон)
Наполнение	EPS
Плотность заполнения, г/м3	19. 0
Толщина панели, мм	70
Толщина стальных панелей	0.476
Осветительная система
Потолочное освещение	16 светильников х 4 лампы = 64 лампы, 36 Вт, лампы Philips
Боковое освещение	32 светильника х 2 лампы = 64 лампы, 36 Вт, лампы Philips
Материал коробки светильника	Сталь
Схема действия выпрямителя	для 2-х ламп единый
Мощность освещения общая, Вт	4608
Приточно-вытяжная вентиляция
Конструкция генераторной группы фильтров	Квадратная, материал выполнения — сталь
Размещение генераторов	С 2-х сторон
Панели отсеков	Панель имеет повышенную прочность, отсек приточной вентиляции: панели выполнены из (EPS), тепловой отсек: панели выполнены из полиуретана (PU), отсек вытяжной вентиляции: панели произведены из EPS-панелей
Заслонка для перехода из фазы окраски в фазу сушки	Пневматическая
Кол-во генераторных групп притока + вытяжки	4+4
Вход/выход воздуха	Верхний боковой/верхний задний
Описание притяжного вентилятора
Центробежный сдвоенный вентилятор
Модель	Siemens 4. 2L
Мощность (кВт)	4*2 вентилятора
Производительность (м3/час)	100.000
Давление (Па)	780
Характеристики вытяжного вентилятора
Модель	Siemens -560-Н
Мощность (кВт)	7,5*1 вентилятор
Производительность (м3/час)	84.000
Давление (Па)	426
Тепловая система в окрасочной форме
Способ нагрева	Нагрев при помощи газовой горелки
Количество тепловых агрегатов	4 горелки
Модель	R40; однорежимная
Структура теплообменника горелки	Многоходовой; взрывозащищенное
Количество теплообменников	4
Производительность, кКал/час	260. 000
Дымоход	4 прямых отрезка, 2 колена
Фильтрация воздуха в камере
Фильтры на входе	Карманчатый пред-фильтр и потолочный фильтр
Фильтрация на выходе	Стекловолокнистый фильтр, угольный М-образный фильтр
Пульт управления SPK
Панель управления включает:	Режим окраски без подогрева/ с подогревом, режим сушки, таймер сушки, индикатор неисправности, термостат, счетчик часов работы, выключатель освещения,  кнопка аварийной остановки, выключатель питания
Укладка проводки	В кабель-каналах
Способ управления	Реле
Запуск двигателя приточного вентилятора	При полном давлении
Запуск двигателя вытяжного вентилятора
Электропитание
Мощность и фазы двигателя	3х380 В, 50 ГЦ
Мощность и фазы освещения	1х220 В, 50 Гц
Общая мощность потребления (кВт)	69
Дополнительно
Стекло	Прозрачное закаленное стекло толщ. 0.5 мм

На нашем сайте вы можете ознакомиться с техническими характеристиками покрасочной камеры для металлоконструкций, а также посмотреть чертежи.

Технические характеристики

Канал
Внутренние габариты камеры (ДхВхШ): 12144х8896х5500
Внешние габариты (ДхВхШ) : 12000х6000х5000
Габариты ОСК

Опросный лист

Контактное лицо

Организация

Электронная почта

Контактный телефон

Изделие

Максимальные размеры изделия (мм) ДхШхВ:

ТупиковаяПроезднаяТип кабины:

пар, перегретая водаэлектричествоприродный газдизельВид топлива

смешанныйконвейертележкакран балкарельсысвоим ходомСпособ подачи изделия

Дополнительная информация

(Доступные типы файлов: doc, gif, jpg, mpg, pdf, png, txt, zip)

Комментарии

Введите код с картинки:



Нажимая на кнопку «Отправить», я даю своё согласие на обработку персональных данных

Отправить техзадание

Наименование организации

Электронная почта

Телефон

Город

Отправить файл

(Доступные типы файлов: doc, gif, jpg, mpg, pdf, png, txt, zip)

Комментарий

Введите код с картинки:



Нажимая на кнопку «Отправить», я даю своё согласие на обработку персональных данных

Водяная покрасочная камера (кабина) с водяной завесой OKV без пола с боковыми стенками Популярная модель!

Покрасочная камера (кабина) с водяной завесой OKV — модель с боковыми стенами без пола, предназначена для получения качественного покрытия.
Надежная водяная окрасочная кабина, разработанная на основе лучших технических разработок европейских производителей.
Модификация вариантов позволит подобрать модель необходимой глубины рабочей зоны, в том числе с учетом особенностей вашего производства.
Боковые стены и крыша создают направленный поток воздуха, что обеспечивает более качественный уровень очистки воздуха в зоне распыления и препятствует попаданию краски с других постов.Дополнительно обеспылить можно нанеся на боковые стены липкое покрытие.

Кабина устанавливается в цехах окрасочных производств, в которых применяютсятехнические, легковоспламеняющиесяи взрывоопасные окрасочные материалы.
Полностью удовлетворяет санитарным и противопожарным нормам РФ.

Габаритные размеры:
Длина – от 2 м до 6 м
Толщина (ширина) общая, мм (В на схеме) – 2000, 2500, 3000 мм
Ширина рабочей зоны, мм (В1 на схеме) – 1220, 1720, 2220 мм
Рабочая высота, мм – 2 330 мм

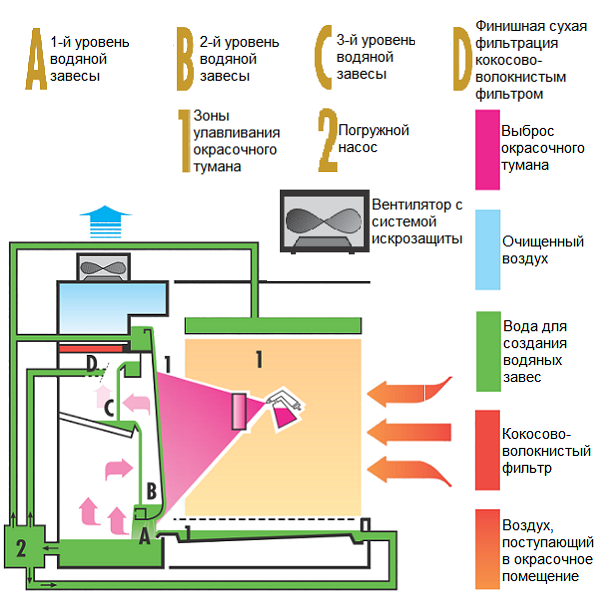

Корпус водяной покрасочной камеры изготовлен из оцинкованных гнутых панелей, соединенный болтами.

Вода, стекая по фронтальным поверхностям в водяной резервуар, захватывает окрасочный туман и частички пыли, осаждая их в резервуаре (первичная очистка воздуха).

Вторичная очистка происходит при работе форсунок, которые создают водяные конусные завесы (форсунчатая очистка).

После очистки воздуха конусными завесами воздух сталкивается с влагоотбойными щитками (каскадами), которые отделяютот воздуха капли и частицы аэрозоля, пыли, которые случайно проскочили систему водяной завесы. Перед вентилятором установлен фильтр из нетканых материалов, удерживающий остатки мелких фракций.

Центробежный вентилятор (во взрывобезопасном исполнении) в кабине установлен на крыше кабины.А насос обеспечивает непрерывную циркуляцию воды.

Боковые стены позволяют дополнительно обеспечить изолированность поста и чистоту распыления. Рабочая зона по глубине окрасочной камеры (кабины) бывает – 1,22 м, 1,72 м, 2,22 м.



В случае необходимости для очистки воды можно установить сборник лакокрасочных отходов. После добавления коагулянта в воду краска превращается в хлопья, прогоняя через систему очистки, вся краска оседает в сборочных мешках фильтровальной установки, а очищенная вода возвращается в водяную кабину снова.

Однако водяная кабина требует более тщательного ухода:

1. Долив воды (из-за испарения, чтобы поддерживать качество и равномерность потока)
2. Удалять краску из кабины (в ручную или скоагулянтом и сборником отходов)
3. Чистить вентилятор (осуществлять ежемесячный контроль)
4. Не допускать окраску при неработающей кабине!
5. Полная замена (от 500 литров  до 5 000 в зависимости от длинны кабины)

Преимущества:

1. Лучшее решение для получения высокоглянцевого покрытия!
2. Несколько уровней фильтрации обеспечивают максимальную очистку от аэрозольного тумана  и частичного поглощения аэрозольной части (92%)
3. Подходит под окраску изделий с учетом требований максимального уровня обеспыленности и отделения окрасочного поста.
4. Качественные флуоресцентные лампы в кабине, создают необходимое освещение, для качественного распыления (без бликов и отсвета)
5. Компания  «Термопроцесс» — это лидирующий российский производитель, специализирующегося на разработке и производстве окрасочно-сушильных камер на Российском рынке.

Комплект оборудования при поставке:

1. Боковые стены
2. Вентилятор во взрывозащищенном исполнении;
3. Люминесцентный светильник (производство Чехия)
4. Фильтры нетканые (комплект)
5. Эклектический шкаф управления
6. Монтажный комплект
7. Упаковка в ящик

Возможна комплектация дополнительными элементами:

1. Дополнительные светильники
2. Вентиляторы с увеличенной производительностью

                          Габаритные размеры покрасочной камеры OKV

Модель OKV	ОКV 2	ОКV 3	ОКV 4	ОКV 5	ОКV 6
Длинна, мм	2 100	3 100	4 100	5 100	6 100
Общая высота, мм	3 200	3 200	3 200	3 200	3 200
Рабочая высота, мм	2 330	2 330	2 330	2 330	2 330
Варианты рабочей глубины:
— Ширина (толщина) (В на схеме)/рабочая зона 1,22 мм (В1 на схеме)	2000/1220	2000/1220	2000/1220	2000/1220	2000/1220
— Ширина (толщина)(В на схеме)/рабочая зона 1,72, мм (В1 на схеме)	2500/1720	2500/1720	2500/1720	2500/1720	2500/1720
— Ширина (толщина)(В на схеме)/рабочая зона 2,22, мм (В1 на схеме)	3000/2200	3000/2200	3000/2200	3000/2200	3000/2200
Производительность вентиляторов, м куб/час	5 200	7 300	8 800	14 600	14 600
Мощность вентилятора кВт/час	1х1,5	1х2,2	1х4	2,2х2	2,2х2
Количество ламп, шт	2х36	2х58	2х2х36	2х2х58	2х2х58

Основные элементы конструкции покрасочной камеры № 4: Расположение



Планирование необходимо на всех этапах разработки покрасочной камеры. При проектировании покрасочной камеры учитывайте тип камеры, которая будет установлена, и лучшее место для нее. Ваши требования к зданию, а также использование и техническое обслуживание стенда должны учитываться при выборе места для стенда. Ключом является эффективность работы и эффективность применения, местоположение помогает доставить и то, и другое. Ниже перечислены некоторые моменты, которые следует учитывать при выборе наилучшего места для покрасочной камеры:



Бесплатная электронная книга: Основные элементы дизайна покрасочной камеры.

Типы покрасочных камер

Каждый тип покрасочных камер имеет уникальные требования, поэтому тип камеры следует определить до того, как планировать заранее.

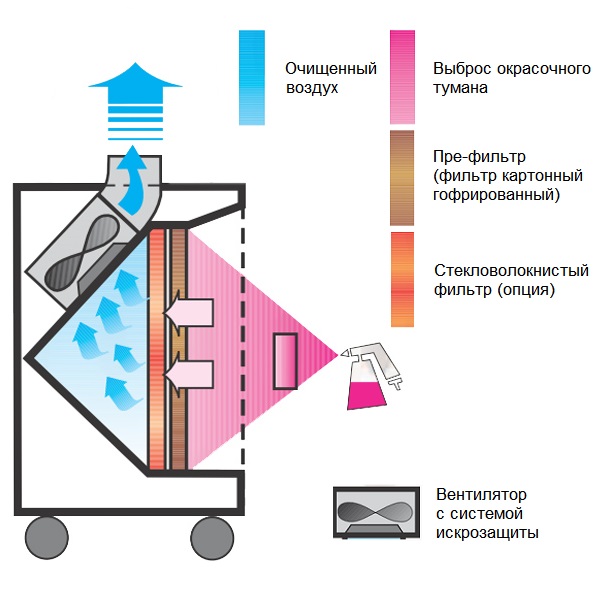

• Сухой фильтр — будка для сухого фильтра является наиболее стандартным типом и дешевле (на начальном этапе), чем другие варианты. Производство должно быть остановлено, как только сухой фильтр заполнит свою емкость, а время, необходимое для загрузки фильтра, зависит от размера фильтра. Использование высококачественного оборудования (например, фильтров, распылителей) может помочь продлить срок службы фильтров. Если требуется качественная отделка, наилучшим и наиболее распространенным вариантом может быть покрасочная камера с сухим фильтром. Как правило, эти кабины занимают меньшую площадь и, следовательно, помогают оптимизировать площадь пола.

• Промывка водой — в кабине промывки водой твердые горючие материалы выбрасываются в резервуар для отходов. Первоначальные затраты могут быть больше на кабину для промывки водой, но долгосрочные затраты могут перевесить их, если они могут быть предоставлены с самого начала. Существуют специальные правила для вытяжных каналов в кабине для распыления воды. Эти рекомендации определяют размещение покрасочной камеры, поскольку ее конфигурация более сложна и требует дополнительного места на полу для бака омывателя и насосов.

• Порошковое покрытие. Порошковые покрытия намного безопаснее для окружающей среды, чем жидкие покрытия, и они могут быть более экономичными благодаря высокой эффективности переноса и способности восстанавливать порошок. Однако первоначальная стоимость порошковых камер выше, чем у других, поскольку для этого типа процесса нанесения требуется печь для порошковой окраски, которая занимает больше полезной площади. Если стоимость будки и занимаемая площадь являются проблемой, лучше использовать более простую будку для сухого фильтра. Если стоимость не имеет значения, а стойкий и устойчивый цвет имеет первостепенное значение, то порошковые растворы могут быть лучшим вариантом. Прежде чем приступить к проектированию и разработке камеры, определите правильное место для камеры порошковой окраски и печи.



Требования к структуре

Дизайн может быть утомительным, но он необходим для эффективного завершения проекта. Помните, что ваша камера должна соответствовать рекомендациям NFPA и OSHA для окрасочных камер. Ниже перечислены некоторые основные требования и моменты, которые следует учитывать перед назначением площади распыления.

Местные нормы также должны быть пересмотрены, чтобы структура могла быть построена соответствующим образом.

• Место, необходимое для смешивания и распыления — В частности, федеральный кодекс требует свободного пространства не менее трех футов со всех сторон покрасочной камеры (включая ее крышу) для обеспечения безопасности и простоты обслуживания. Воспламенители, горючие материалы и незащищенное электрическое оборудование не должны находиться в непосредственной близости от зоны распыления. Окружающие стены и крыша должны иметь предел огнестойкости один час. Если для хранения или смешивания жидкостей класса I и класса II необходимо отдельное помещение для смешивания, пространство между помещениями должно иметь класс огнестойкости не менее двух часов. Комната для смешивания должна быть спроектирована таким образом, чтобы предотвратить разлив. Оба помещения требуют механической вентиляции, поэтому места для вытяжных вентиляторов, воздуховодов и опор могут повлиять на план цеха.

• Электрические и механические части —Поскольку необходима постоянная вентиляция (для адекватного перенаправления вредных паров) как во время, так и после распыления, зона распыления должна быть спроектирована так, чтобы обеспечить надлежащую вентиляцию для распыления и хранения веществ. Установки подпитки воздуха (AMU) необходимы для подачи свежего, чистого воздуха в процесс окраски распылением. Требуемый объем подпиточного воздуха зависит от размера и типа кабины, что влияет на площадь пола, необходимую для размещения AMU определенного размера. Необходимо продумать, где будет располагаться АМУ по отношению к кабине: снаружи на крыше, рядом со будкой или на верхней части конструкции будки. Любые электрические устройства, такие как двигатели, осветительные приборы, выключатели и/или панели управления, должны располагаться за пределами электрических опасных зон окрасочной камеры. Это требование к пространству необходимо учитывать при общей планировке и расположении стенда.

• Выпускные каналы — Необходимо учитывать конструкцию выхлопных каналов покрасочной камеры, чтобы поддерживать общую работу покрасочной камеры. Прокладка воздуховодов от покрасочной камеры к внешней атмосфере может быть сложной и сложной, а также с зазорами, необходимыми для размещения интерфейсов и ферм здания, а также других инженерных коммуникаций здания. Все это необходимо учитывать при принятии решения о расположении, размере и типе покрасочной камеры, необходимой для вашего конкретного применения. Вытяжные воздуховоды должны быть должным образом закреплены подвесками, допускающими расширение и сужение. Наряду с самой покрасочной камерой выбор места для камеры должен быть тщательно продуман для всех конструкций воздуховодов и опор.

Техническое обслуживание

Для облегчения технического обслуживания следует предусмотреть достаточное пространство между остальной частью цеха или другими зданиями. Кроме того, необходимо обеспечить и регулярно проверять безопасный доступ к сжатому воздуху, газу и электроснабжению.

При выборе места для покрасочной камеры необходимо соблюдать определенные требования к вентиляции и пространству. Различные типы покрасочных камер имеют разные требования. Расположение покрасочной камеры может улучшить или затормозить производство. Независимо от того, какое место вы выберете для работы своего стенда, убедитесь, что это лучшее место с точки зрения эффективности и что вы используете лучший стенд для работы. Вот где мы вступаем в игру. В Spray Systems наша команда позаботится о профессиональном решении окрасочной камеры, уникальном для ваших потребностей, при этом гарантируя, что она будет размещена в идеальном месте для максимальной производительности. Свяжитесь с нами сегодня!





▷ чертежи модели покрасочной камеры 【STLFinder 】

Фильтр для покрасочной камеры Бесплатная 3D модель

cgtrader

Фильтр для пинтуры. Фильтр для покрасочной камеры. …

Распылительная камера с дезинфицирующим средством

грабкад

Распылительная камера с дезинфицирующим средством для людей с ограниченными возможностями

Фильтр для распылительной камеры

грабкад

Фильтр для покрасочной камеры. …Передняя V-образная стенка фильтра предотвращает отскок и миграцию избыточного распыления.

Одноразовая покрасочная камера

вещьвселенная

Дешевая одноразовая покрасочная камера … Предназначен для изготовления из небольших листов картона. Легко вырезается и собирается вручную. Эффективный и многоразовый — легко утилизируется после многократного использования … Наслаждайся, бантум… …:)

Настольная промышленная покрасочная камера

грабкад

Компактная промышленная кабина распылительного фильтра Рабочие размеры: 2’Ш x 2’6Г x 2’В Все размеры: 2’1Ш x 3’Г x 2’1В Диаметр выхлопного канала 12 дюймов

Камера распыления воды

грабкад

10-футовая покрасочная камера

Фильтр для покрасочной камеры Wiltec

вещьвселенная

Прямо сейчас я не могу направить воздух наружу. …Поэтому я построил небольшой угольный фильтр для своей покрасочной камеры. Это не решает проблему полностью, но уменьшает количество дыма больше, чем раньше. … Позже я смогу использовать нить, чтобы прикрепить шланг.

Фильтр для покрасочной камеры Wiltec

культы3d

щас не могу направить воздух наружу. …Поэтому я построил небольшой угольный фильтр для своей покрасочной камеры. Это не решает проблему полностью, но уменьшает количество дыма больше, чем раньше. …Позже я смогу использовать нить, чтобы присоединить шланг.

Окрасочно-распылительная камера

грабкад

Промышленная покрасочная камера с открытым фасадом

Покрасочная камера для порошковой окраски

грабкад

3-футовая покрасочная камера с циклоном и усилителем; пылесборник

Кронштейн для покрасочной камеры

вещьвселенная

Это для сборки собственной покрасочной камеры, кронштейны предназначены для одной стороны, сверху и снизу, вам нужно будет распечатать второй комплект для противоположной стороны. Его конструкция позволяет удерживать боковые панели с помощью гайки и болта. В то время как другие отверстия должны быть прикреплены к…

Покрасочная камера для аэрографа

вещьвселенная

Основной корпус стенда состоит из 8 частей, вы можете распечатать все за один раз, если у вас достаточно большой 3D-принтер, я использовал светодиодные ленты дневного света под шкафом от Amazon за 11 фунтов стерлингов и 120-мм вентилятор для ПК, вытягивающий через угольный фильтр.

Адаптер выхлопного канала окрасочной камеры

вещьвселенная

Этот переходник позволяет подсоединить 4-дюймовый гибкий воздуховод к выхлопной камере аэрографа HSENG модели HS-E420DC. Снимите решетку на вытяжном вентиляторе и используйте имеющиеся винты и отверстия для винтов, чтобы прикрепить адаптер. Есть поднятые…

Втулки для окрасочных камер

вещьвселенная

Эти втулки вставляются в боковую стенку небольшой покрасочной камеры. … Повесьте детали на сварочный стержень, который висит горизонтально поперек кабины, и прикрепите электрод.

Колено выхлопной трубы 98 мм

прусапринтеры

Недавно я приобрел окрасочную камеру Anesty Dual Fans Spray Booth, но в моем случае мне не понравилось, что выхлопной шланг изгибается, по сути, в виде U-образного поворота сверху. Поэтому я запрыгнул в Fusion и создал 9Колено 0 градусов, работающее по принципу plug-n-play. Я подозреваю, что это будет…

Камера окраски и обжига

грабкад

Преобразование печи в устройство для распыления и выпекания. Это устройство позволяет распылять всю экстракцию, связанную с этой процедурой, в стандартной духовке. Я отказался от закрывающих панелей, чтобы можно было видеть смену перегородки и рукавного фильтра…

Модификация вентиляционной камеры для аэрографа

прусапринтеры

Разработан для моей покрасочной камеры для аэрографа Display4Top, так как стандартное вентиляционное отверстие для вытяжного вентилятора было слишком длинным и означало, что он ударялся о стену. …

СИСТЕМА РАСПЫЛИТЕЛЬНОЙ КАМЕРЫ С ВОДЯНОЙ ЗАВЕСОЙ

грабкад

Эта будка имеет размеры 2500 в высоту и 5000 в ширину. Изготовлен из листа 1,5 GI. Использование для покраски и шлифовки материалов. Позже загружу модель. … Надеюсь, вам понравится..

Воздушный фильтр для аэрографа

вещьвселенная

На днях я использовал картонную коробку в качестве покрасочной камеры для своего аэрографа, и, хотя это акриловая краска, я решил, что, возможно, захочу отфильтровать ее. Он был разработан на базе 80-мм вентилятора для маффинов на 12 В пост. тока, но когда я собрал все вместе, мой вентилятор…

Камера для распыления краски с поролоновым наполнителем

вещьвселенная

Все хотят покрасочную камеру, но редко ее покупают. Они дорогие и занимают много места. Вот быстрое решение, которое требует очень мало времени, денег или усилий. На сборку и демонтаж уходит несколько минут, и это очень легко сделать. … Ссылки: К…

Аэрограф Воздушный фильтр

культы3d

На днях я использовал картонную коробку в качестве покрасочной камеры для своего аэрографа, и, хотя это акриловая краска, я решил, что, возможно, захочу отфильтровать ее. Он был разработан на основе 80-мм вентилятора для маффинов на 12 В постоянного тока, но когда я собрал все вместе, мой вентилятор…

Воздушный фильтр для аэрографа

мояминифабрика

  На днях я использовал картонную коробку в качестве покрасочной камеры для аэрографа и, хотя это акриловая краска, я решил, что, возможно, захочу отфильтровать этот материал. Он был разработан на основе 80-мм вентилятора для маффинов на 12 В пост. тока, но когда я собрал все вместе, мой вентилятор…

Покрасочная камера

вещьвселенная

Я сделал свой на складной пластиковой коробке, но он подойдет и для других дизайнов. Он предназначен для размещения на столе для печати prusa i3 mk3. Я печатал с соплом 0,8. …

Прямоугольный переходник выхлопного канала окрасочной камеры

вещьвселенная

… экономия места сзади по сравнению с оригинальным линейным переходником для шланга, входящим в комплект поставки кабины. Теперь я могу разместить всю покрасочную камеру на своем столе. … Это может работать или не работать с покрасочными камерами аналогичной конструкции других производителей; Я не тестировал их.

Покрасочная камера для аэрографа Адаптер вентилятора Noctua

вещьвселенная

Я купил покрасочную камеру для аэрографа, чтобы использовать аэрограф в квартире, но оригинальный вентилятор очень громкий. …Это адаптер для более тонкого на 13 мм вентилятора Noctua вместо оригинального.

Переносная покрасочная камера — адаптер шланга к вентилятору

вещьвселенная

Это переходник для переносных покрасочных камер для добавления дополнительного вентилятора 12 В 120 мм * 120 мм * 40 мм на вентиляционном конце шланга. Эта деталь заменяет узкую часть оконного дефлектора. Печать с опорой, касающейся рабочей пластины. …

Адаптер вентилятора Noctua для аэрографа

прусапринтеры

Я купил покрасочную камеру для аэрографа, чтобы использовать аэрограф в квартире, но оригинальный вентилятор очень громкий. …Это переходник для более тонкого на 13 мм вентилятора Noctua вместо оригинального

Воздушный фильтр для аэрографа, версия 2

мояминифабрика

[Воздушный фильтр для аэрографа] (https://www.thingiverse.com/thing:4017515) был провален. Ни один из вентиляторов, даже собранных вместе, не имел достаточной мощности, чтобы пропустить воздух через фильтрующий элемент для кофе или небольшой предварительный фильтр двигателя, не говоря уже о краске…

Воздушный фильтр для аэрографа, версия 2

культы3d

Войдите в версию 2 воздушного фильтра для аэрографа. В нем используется AC Infinity AXIAL 1238W, 120vAC, 120mm x 38mm Muffin Fan, модель #HS1238A. В качестве фильтра я использовал угольный фильтр, который обрезал по размеру лотка. Тот же базовый дизайн, что и у первого…

Держатель краски для покрасочной камеры аэрографа

вещьвселенная

Очень простой держатель для краски, который можно поставить на покрасочную камеру для аэрографа. Я поставил свой на этот: https://www.amazon.fr/gp/product/B07CG454GN/ref=ppx_yo_dt_b_asin_title_o08_s00?ie=UTF8&psc=1 На этом мне удалось поместить 4 элемента, так что…

404 ОШИБКА WOODWEB

404 ОШИБКА WOODWEB

Поиск по всему сайту Поиск в каталоге продуктов Поиск в базе знаний Поиск по всем форумам Поиск по биржевому оборудованию Поиск биржи пиломатериалов Поиск вакансий Поиск объявлений Новости отрасли Поиск Аукционы, распродажи и специальные предложения Календарь событий поиска ———————— Поиск отдельных форумов Клеи Архитектурная мастерская Бизнес Изготовление шкафов САПР ЧПУ Пыль/Безопасность/Завод Отделка Лесное хозяйство Мебель Монтаж Ламинат/твердая поверхность Распиловка и сушка Обработка массивной древесины Добавленная стоимость Древесина Прод. Шпон ВУДнетВорк

Главная || Новые посетители

Карта сайта

Извините… введенный вами адрес недоступен. Скорее всего, вы ввели неверный адрес (URL) Список ссылок для навигации по сайту можно найти на карте сайта WOODWEB Все комментарии направляйте по адресу: [email protected] Тип ошибки: 404 Меня интересует ………. Бизнес Покупать и продавать Изготовление шкафов Компьютеры и производство Трудоустройство Пиломатериалы Машины Распиловка и сушка Рекламные возможности Стандартная карта сайта Ресурсы Главная Что нового Новые посетители Видео Библиотека Программное обеспечение и мобильные приложения Аукционы, Распродажи и специальные предложения  – Подпись оповещения о продаже Промышленность Новости Деревообработчики Каталог Пиление и Сушка Справочник Wood Doctor Книжный магазин Пиломатериалы/древесина/разное Калькуляторы Медиа-кит О WOODWEB Часто задаваемые вопросы Связаться с WOODWEB Пользовательское соглашение и условия использования Политика конфиденциальности Ссылка на WOODWEB Стать a Member Логин Каталог продукции Каталог продукции (Основной) Алфавитный список компаний Клеи и крепежные изделия Ассоциации Бизнес Шкафы Комплектующие Компьютер Программное обеспечение Чертеж Дизайнерские услуги Образование Электроника Отделка и Абразивы Лесное хозяйство Ручные инструменты Метизы -Кабинет Аксессуары -Декоративный -Ящик стола Системы -Петли -Освещение -Панель Установка Работа Возможности и услуги по деревообработке Ламинирование и наплавка Пиломатериалы и Фанера -Розничная торговля Пиломатериал & Фанера Машины -Воздуха Компрессоры -Аукционы & Оценки -Скучный Машины -Резьба Машины -Зажимное оборудование -ЧПУ Машины -Комбинация Механизм -Копинг Машины -Настольное оборудование -Дверь и оконное оборудование -Оборудование ласточкиного хвоста -Шпоночное оборудование -Производство дюбелей Машины -Пыль Коллекция -Нисходящий поток Таблицы -Кадр Оборудование -Край Бандерс -Энергия Производство Оборудование -Палец Фуганки — Отделка Оборудование -Напольное покрытие Машины -Склеивание Оборудование -Петля Вставка -Столярки -Ламинирование Оборудование  -Лазер Обработка -Токарные станки -Материал Обработка -Измерительное оборудование -Разное -Врезное Оборудование -Формовщики -Панель Обработка Оборудование -строгальные станки -Прессы -Начальный Обработка -Роутеры -Шлифовка Машины -Распиловка Машины -Обслуживание и ремонт -шейперы -Заточка Оборудование -Запасной Запчасти -Лестница Производство -Tenoners — V-образная канавка Оборудование -Шпон Оборудование -Древесина Отходы Обработка Оборудование -Нисходящий поток Таблицы Молдинги и столярные изделия -Пол -Лестница Корпус Упаковка и транспорт Электроинструменты Планы и публикации Завод Техническое обслуживание и управление Распиловка и сушка Поставщики Инструменты -Улучшения и Аксессуары Шпон -Кромка -Inlays и Маркетри Токарная обработка дерева Галереи Проект Галерея Лесопилка Галерея Магазин Галерея Галерея оборудования Последние изображения Галерея Форумы Последние сообщения со всех форумов Клеи Архитектура Деревообработка Бизнес и менеджмент Монтаж шкафов и столярных изделий Изготовление шкафов CAD Сушка в промышленных печах ЧПУ Сбор пыли, Безопасность и оборудование Операция Профессиональная отделка Лесное хозяйство Профессиональная мебель Создание ламинирования и Сплошная поверхность Опили и Сушка Собственная дерево .
