Подвеска автомобиля что это такое: Подвеска автомобиля – назначение, общее устройство, типы подвесок

Содержание

Подвеска автомобиля – назначение, общее устройство, типы подвесок

Подвеска автомобиля предназначена для обеспечения упругой связи между колесами и кузовом автомобиля за счет восприятия действующих сил и гашения колебаний. Подвеска входит в состав ходовой части автомобиля.

Подвеска автомобиля включает направляющий и упругий элементы, гасящее устройство, стабилизатор поперечной устойчивости, опору колеса, а также элементы крепления.

Направляющие элементы обеспечивают соединения и передачу сил на кузов автомобиля. Направляющие элементы определяют характер перемещения колес относительно кузова автомобиля. В качестве направляющих элементов используются всевозможные рычаги: продольные, поперечные, сдвоенные и др.

Упругий элемент воспринимает нагрузки от неровности дороги, накапливает полученную энергию и передает ее кузову автомобиля. различают металлические и неметаллические упругие элементы. Металлические упругие элементы представлены пружиной, рессорой и торсионом.

В подвесках легковых автомобилей широко используются витые пружины, изготовленные из стального стержня круглого сечения. Пружина может иметь постоянную и переменную жесткость. Цилиндрическая пружина, как правило, постоянной жесткости. Изменение формы пружины (применение металлического прутка переменного сечения) позволяет достичь переменной жесткости.

Листовая рессора применяется на грузовых автомобилях. Торсион представляет собой металлический упругий элемент, работающий на скручивание.

К неметаллическим относятся резиновые, пневматические и гидропневматические упругие элементы. Резиновые упругие элементы (буферы, отбойники) используются дополнительно к металлическим упругим элементам.

Работа пневматических упругих элементов основана на упругих свойствах сжатого воздуха. Они обеспечивают высокую плавность хода и возможность поддержания определенной величины дорожного просвета.

Гидропневматический упругий элемент представлен специальной камерой, заполненной газом и рабочей жидкостью, разделенных эластичной перегородкой.

Гасящее устройство (амортизатор) предназначено для уменьшения амплитуды колебаний кузова автомобиля, вызванных работой упругого элемента. работа амортизатора основана на гидравлическом сопротивлении, возникающем при протекании жидкости из одной полости цилиндра в другую через калибровочные отверстия (клапаны).

Различают следующие конструкции амортизаторов: однотрубные (один цилиндр) и двухтрубные (два цилиндра). Двухтрубные амортизаторы короче однотрубных, имеют большую область применения, поэтому шире используются на автомобиле.

У однотрубных амортизаторов рабочая и компенсационная полости расположены в одном цилиндре. Изменение объема рабочей жидкости, вызванные температурными колебаниями, компенсируются за счет объема газовой полости.

Двухтрубный амортизатор включает две, расположенные одна в другой, трубы. Внутренняя труба образует рабочий цилиндр, а внешняя — компенсационную полость.

В ряде конструкций амортизаторов предусмотрена возможность изменения демпфирующих свойств:

  • ручная регулировка клапанов перед установкой амортизатора на автомобиль;
  • применение электромагнитных клапанов с изменяемой площадью калибровочных отверстий;
  • изменение вязкости рабочей жидкости за счет воздействия электромагнитного поля.

Стабилизатор поперечной устойчивости противодействует увеличению крена при повороте за счет перераспределения веса по колесам автомобиля. Стабилизатор представляет собой упругую штангу, соединенную через стойки с элементами подвески. Стабилизатор может устанавливаться на переднюю и заднюю ось.

Опора колеса (для передней оси — поворотный кулак) воспринимает усилия от колеса и распределяет их на другие элементы подвески (рычаги, амортизатор).

Элементы подвески соединяются между собой и с кузовом автомобиля с помощью элементов крепления. В подвеске используются, в основном, три вида креплений:жесткое болтовое соединение, соединение с помощью эластичных элементов (резино-металлические втулки, сайлент-блоки) и шаровой шарнир (шаровая опора).

Эластичные элементы используются для присоединения элементов подвески к кузову и в отдельных случаях к опоре колеса. Соединение с кузовом осуществляется через подрамник. Эластичные элементы гасят вибрации определенной частоты и, тем самым, снижают уровень шума в подвеске.

Шаровой опорой называется вид шарнирного соединения, который за счет степени свободы обеспечивает правильную геометрию поворота ведущих колес. Шаровая опора устанавливается на нижнем рычаге передней подвески, а также на конце тяги рулевого механизма. Для удобства эксплуатации шаровые опоры делают съемными.

В зависимости от конструкции направляющих элементов различают два типа подвески — независимая и зависимая.

Зависимая подвеска объединяет колеса жесткой балкой, и образует так называемый мост автомобиля. Перемещение одного из колес в поперечной плоскости передается другому колесу. Зависимая подвеска вследствие своей простоты имеет высокую надежность.

В независимой подвеске связь между колесами отсутствует. Колеса перемещаются в поперечной плоскости независимо друг от друга, чем достигается значительное снижение неподрессоренных масс и повышение плавности хода. На современных легковых автомобилях независимая подвеска используется в качестве основной конструкции передней и задней подвесок.

Различают следующие виды независимых подвесок: на двойных поперечных рычагах, МакФерсон, на продольных рычагах, многорычажная, торсионная.

В качестве задней подвески автомобиля используется подвеска на продольных рычагах. Остальные виды подвесок могут использоваться как на передней, так и на задней оси автомобиля. Наибольшее распространение на легковых автомобилях получили: на передней оси – подвеска МакФерсон, на задней оси – многорычажная подвеска.

На некоторых внедорожных автомобилях и автомобилях премиум-класса устанавливается пневматическая подвеска, в которой используются пневматические упругие элементы. Особое место в конструкции подвесок занимает гидропневматическая подвеска, разработанная фирмой Citroen. Конструкция пневматической и гидропневматической подвески построена на известных типах подвесок.

В настоящее время многие автопроизводители оборудуют свои автомобили активной подвеской. Разновидностью активной подвески является т.н. адаптивная подвеска, в которой предусмотрено автоматическое регулирование демпфирующей способности амортизаторов.





устройство, виды и принцип работы

Назначение и устройство подвески

К сожалению дорожное полотно не всегда ровное и гладкое, а все возникающие колебания передаются на кузов машины. Подвеска предназначена для смягчения этих колебаний. Другими словами, подвеска предотвращает излишнюю тряску при езде, обеспечивая максимальный комфорт пассажирам. Она, на ряду с колесами, входит в число обязательных элементов ходовой части автомобиля.

Функции подвески:

  1. Соединение мостов и колес с кузовом автомобиля. Благодаря наличию подвески, колеса могут поворачиваться, задавая направление движению транспортного средства.
  2. Передача крутящего момента от двигателя и основной несущей силы.
  3. Обеспечение плавности хода и сглаживание отдачи от дорожных неровностей. Большая нагрузка на ходовую часть происходит во время движения по разбитому дорожному полотну, что может привести к быстрой поломке.

Подвеска должна быть прочной и долговечной для качественного выполнения своих функций, поэтому все производители ищут всевозможные решения в этом направлении, внедряя нововведения.

В современном автомобиле подвеска представляет собой достаточно сложную техническую систему, в которую входят:

  • Упругие элементы. К ним относятся металлические (торсионы, пружины, рессоры) и неметаллические (резиновые, пневматические и гидропневматические) детали, которые принимают на себя нагрузку от колебаний, связанных с неровностью дороги, и равномерно распределяют ее по всему кузову. Эти детали обладают упругими характеристика, в связи с чем и относятся к данной группе элементов.
  • Направляющие элементы — детали, обеспечивающие соединение подвески с кузовом. Это различные рычаги (поперечные или продольные), регулирующие взаимодействие колес и кузова по отношению друг к другу.
  • Амортизаторы — гасящие устройства, предназначенные для выравнивания колебаний кузова, полученных от упругого элемента. Они имеют гидравлическое (принцип работы основан на протекании масляной жидкости через систему отверстий и создании гидравлического сопротивления), пневматическое (действующим веществом выступает газ) и гидропневматическое (комбинированное) строение.
  • Стабилизатор поперечной устойчивости. Это некая металлическая штанга, препятствующая образованию чрезмерного крена в процессе движения автомобиля.
  • Опоры колеса — элементы на передней оси, принимающие на себя, и распределяющие по всей подвеске нагрузку, исходящую от колес.
  • Крепежные элементы, соединяющие детали между собой (например, болты, втулки шаровые шарниры и т. д.)

СПРАВКА: на передней подвеске обычно располагаются две шаровые опоры, иногда четыре (например на внедорожниках), реже три

Принцип работы

Подвеска функционирует за счет того, что в момент наезда на неровность, перемещаются упругие элементы (например, пружины), преобразуя ударную энергию. Жесткость перемещения этих элементов контролируется, сопровождается и смягчается при помощи амортизирующих устройств. В конечном итоге, благодаря подвеске, сила удара на кузов автомобиля воздействует гораздо слабее, что обеспечивает более плавный ход транспорта.

В зависимости от уровня жесткости различают подвески:

  • Жесткие — позволяют повысить информативность и эффективность управления автомобилем, но при этом уменьшается комфорт.
  • Мягкие — обеспечивают лучшую комфортабельность при поездке, но управляемость ухудшается.

Опытные водители стараются выбрать оптимальный вариант, сочетающий лучшие качества устройства.

Помимо помощи в преодолении неровностей дорожного покрытия, подвеска участвует в прохождении поворотов и совершении бокового маневра, в разгоне и торможении.

Какие подвески бывают

В связи с особенностями конструкции подвески принято разделять на 3 вида: зависимая, независимая и полунезависимая подвеска

Зависимая подвеска

Подразумевает жесткое соединение противоположных колес, при котором перемещение одного колеса в поперечной плоскости влечет за собой перемещение другого. В состав моста автомобиля входит жесткая балка, заставляющая колеса двигаться параллельно. Изначально в качестве направляющих и упругих элементов использовались рессоры, но в современных автомобилях связующая колеса поперечина фиксируется двумя продольными рычагами и поперечной тягой.

Преимущества:

  • невысокая стоимость
  • легкость конструкции
  • высокий центр поперечного крена
  • постоянство развала и колеи

Другими словами, на ровной поверхности, не зависимо от раскачки, угол наклона колес относительно дороги не меняется, а машина имеет наилучшее сцепление с дорожным покрытием. На плохой дороге, к сожалению, это преимущество теряется, т. к. провал одного колеса влечет за собой провал и второго, в результате чего сцепление ухудшается.

Конструкция очень простая и надежная, потому широко используется для грузовых автомобилей и на задней оси легковых.

Полунезависимая

Включает в себя жесткую балку, которую торсионы удерживают на кузове. Эта конструкция делает подвеску относительно самостоятельной по отношению к кузову. Для примера можно изучить подвеску переднеприводного автомобиля ВАЗ.

Независимая подвеска

Предполагает автономную работу каждого колеса. Т.е. их перемещения не зависят друг от друга, что приводит к более плавному ходу. Независимая подвеска может быть как передней так и задней, и в свою очередь ее принято разделять на:

  • Подвеска с качающимися полуосями — основным элементом конструкции выступают полуоси. При наезде на неровности колесо всегда сохранит перпендикулярное положение относительно полуоси.
  • Подвеска с косыми рычагами — оси качания рычагов находятся под косым углом. Преимуществами такого вида прибора можно назвать уменьшение колебаний колесной базы и крена авто на поворотах.
  • Подвеска на продольных рычагах — самый простой тип, среди независимых. Каждое колесо удерживается при помощи рычага, воспринимающего боковые и продольные усилия. Обычно рычаг крепится к кузову при помощи шарниров и обладает высокой устойчивостью. Недостаток такой подвески заключается в том, что на поворотах колеса наклоняются вместе с кузовом, создавая большой крен.
  • С продольными и поперечными рычагами. Этот вид подвесок сложен в техническом плане и громоздок, поэтому слабо популярен (использовался на таких марках как Rover, Glas и т.д.).
  • С двойными продольными и поперечными рычагами.
  • Торсионно-рычажная подвеска — включает в свою конструкцию два продольных рычага и торсионную скручиваемую балку. Используется на задней оси переднеприводных автомобилей, в современном автомоделировании в основном на бюджетных китайских моделях. Преимуществом считается надежность и простота, а недостатком — излишняя жесткость, лишающая комфорта пассажиров заднего ряда.
  • Подвеска МакФерсон — самая распространенная схема передней подвески современных автомобилей. Это обусловлено небольшой шириной, легкостью и простотой конструкции. Однако у такой подвески есть и существенный минус: высокое трение в амортизаторной стойке и, как следствие, снижение фильтрации дорожных шумов и неровностей.
  • Гидропневматическая и пневматическая подвеска. Роль упругих элементов исполняют пневматические баллоны и гидропневматические элементы, объединенные в одно целое с системой гидроусилителя руля и гидравлической системой тормозов.
  • Адаптивная подвеска отличается тем, что степень демпфирования амортизаторов изменяется в зависимости от качества дорожного полотна, параметров движения и запросов водителя. Результатом можно отметить повышенную маневренность и безопасность.

Все подвески имеют свои положительные характеристики и недостатки. Некоторые до сих пор широко используются, а какие-то давно не актуальны.

Характеристики подвески автомобиля

Автомобильную подвеску можно характеризовать по нескольким направлениям:

Упругая характеристика

Под ней понимают зависимость вертикальной нагрузки на колесо от прогиба подвески. Помимо этого, за упругую характеристику принимают статический прогиб, динамический ход, жесткость подвески, и т. д.

  • Статический прогиб (статический ход) подвески — прогиб под весом автомобиля. При нагрузке, как правило, рычаги подвески принимают горизонтальное положение, а рессоры распрямляются. Статический прогиб приблизительно равен динамическому ходу или чуть меньше.
  • Динамический ход — прогиб под воздействием ответных сил дороги при движении по ней.
  • Жесткость подвески (жесткость хода) не стоит путать с жесткостью упругого элемента. Жесткая подвеска делает управление более четким.

Другими словами, упругая характеристика определяет качество самой подвески.

Плавность хода

Колебания автомобиля влияют практически на все его основные свойства, такие как плавность хода, комфортабельность, расход топлива и качество управления. Они возрастают в связи с увеличением скорости или ухудшением качества дороги. Плавность хода напрямую влияет на ощущения пассажиров во время поездки. Чем ровнее дорога, тем приятнее в пути, без тряски и сильных вибраций. Установлены некие стандарты допустимых колебаний, от которых зависят цена и качество авто. Эти стандарты призваны защитить пассажиров и груз от быстрой утомляемости, и повреждений в пути.

Невозможно полностью исключить вибрации, но производители стараются максимально повысить уровень комфорта. Если по колебаниям колес оценивают устойчивость и сложность в управлении машины, то колебания кузова определяют плавность хода.

Под плавностью хода принято понимать свойство авто обеспечивать максимальную защиту пассажиров и груза от сильных толчков и ударов, возникающих при контакте автомобиля с дорогой. Частота колебаний кузова в пределах от 0,5 до 1,0 Гц свидетельствует о том, что плавность хода нормальная.

СПРАВКА: частота от 0,5 до 1,0 Гц схожа с частотой толчков, испытываемых при ходьбе

Во время поездки пассажиры испытывают медленные колебания с большими амплитудами и быстрые, с малыми рывками. Если быстрые можно устранить с помощью сидений, виброизоляций, резиновых опор и т. д., то для защиты от медленных используется упругая подвеска колес.

Таким образом, можно сказать, что плавность хода является важной характеристикой, на которую стоит обратить внимание при выборе автомобиля.

Кинематика

Эта характеристика обуславливает изменения положения колес во время движения. Как было написано ранее, в зависимости от вида подвески колеса могут двигаться как параллельно друг другу, так и с небольшими отклонениями не зависимо друг от друга. Казалось бы, особой разницы в том, как перемещаются колеса нет, но это не так, поскольку кинематика влияет на безопасность передвижения.

Эластокинематика

Процесс изменения положения колес относительно кузова, с применением в подвеске эластичных элементов (рессоров, сайлент-блоков и др.) принято называть эластокинематикой. Благодаря этим элементам, подвеска может подстраиваться под дорожные условия. Для примера можно рассмотреть ситуацию, при которой во время торможения с одной стороны дорожное покрытие состоит из гравия, а с другой — асфальт. В этом случае углы схождения колес меняются индивидуально. Эластокинематическая подвеска позволяет произойти более равномерному сцеплению колес и дорожного полотна во время поворотных маневров, реагирует на отклонение кузова от горизонтального положения, осуществляя небольшой доворот задних колес. Благодаря чему водитель может увереннее чувствовать себя во время поворотов и перестройки.

Демпфирующая характеристика

Демпфирование — искусственное подавление механических колебаний. Учитывая то, что колебания кузова выводят пассажиров из зоны комфорта, данная характеристика очень важна при выборе авто. Затухание колебаний происходит благодаря работе, в первую очередь, амортизаторов, которые выравнивают вибрации, путем равномерно распределения ударной силы. Свойства их работы описывает данная характеристика.

Подрессоренные и неподрессоренные массы

Для начала необходимо определиться с отличием подрессоренной и неподрессоренной массы.

Неподрессоренная масса включает в себя массу колес и других деталей, прикрепленных непосредственно к ним. Это диски, шины, детали тормозной системы, находящиеся на колесе.

Подрессоренная масса — это та часть автомобиля, которая воздействует на подвеску. Грубо говоря — это детали верхней части машины.

Соотношение подрессоренной и неподрессоренной массы существенно влияет на плавность хода и безопасность езды. Большая величина неподрессоренных масс оказывает влияние на характер работы подвески, что выражается, например, в большой силе инерции, возникающей в подвеске при преодолении неровностей. Если взять за основу волнообразную поверхность, то на скорости, задний мост под воздействием упругих элементов, не будет успевать приземляться, что приведет к ухудшению сцепления колес с дорогой.

Меньшая величина неподрессоренных масс меньше воздействует на плавность хода на неровной дороге, поэтому производители стремятся к ее снижению.

Неисправности и обслуживание подвески авто

Несмотря на то, что производители активно улучшают износостойкость оборудования, из-за плохого состояния дорог их усилия сводятся на «нет» и водители сталкиваются с таким проблемами, как:

  1. Деформация рычагов подвески. Причиной такого рода поломки можно назвать низкое качество материала, из которого изготовлена деталь. Проявляется, как правило, при наезде на высокое препятствие или наоборот, въезде в глубокую яму. При достаточно серьезной поломке, появляется характерная вибрация от работы двигателя. Обслуживание на СТО заключается в снятии деформированного рычага, замене вышедших из строя деталей или полной замене оборудования.
  2. Изменение углов установки передних колес. Зачастую это происходит в результате изнашивания шарниров передней подвески и приводит к ухудшению вращения колес, чрезмерному расходу топлива. При такой поломке помогает регулировка развала схождения.
  3. Износ или поломка амортизатора, нарушение герметичности. Происходит из-за длительной работы, большой нагрузки или попадания мусора. При перемещении жидкости, неисправно работающие клапаны подвержены излишней нагрузке, что со временем приводит к их поломке — образовании течи. Использование неисправных амортизаторов может серьезно навредить транспортному средству, вплоть до разрушения деталей подвески.
  4. Поломка опоры амортизатора. Обычно происходит по двум причинам: а) в опоре изнашивается резина; б) выходит из строя подшипник. Характерным признаком поломки является стук, даже при езде по незначительным неровностям.
  5. Износ креплений подвески. Крепления можно отнести к расходному материалу, во время эксплуатации их износ неизбежен. Своевременная замена не позволит разрушениям перейти на остальные детали.

Основной причиной поломок подвески является некачественное дорожное покрытие. Кроме того, на срок службы агрегата влияет стиль вождения водителя, качество технического обслуживания или низкопробные комплектующие.

Изучив строение, принцип работы и характеристики подвески, мы можем сделать вывод, что это сложный механизм, требующий внимательного контроля и качественного обслуживания, прежде всего, в целях безопасности в пути. Подвеска оказывает огромное влияние на работу всего автомобиля и условий вождения. Классификация подвесок разнообразна, поэтому каждый сможет выбрать авто по своим критериям.

Устройство ходовой части

Устройство ходовой части

Устройство ходовой части — это раздел в котором вы найдете информацию о подвеске автомобиля, кузове, раме, колесах, балках мостов. Устройство подвески, схема подвески и конструкция подвески в статьях и рисунках. Советы опытных мастеров в ремонте подвески.

Ходовая часть автомобиля служит для перемещения транспортного по дороге. Ходовая часть устроена таким образом, чтобы человеку было удобно, комфортно передвигаться.

Для того, чтобы автомобиль мог передвигаться детали ходовой части соединяют кузов с колесами, гасят колебания во время движения, смягчают, воспринимают толчки и усилия. А для того, чтобы не возникало тряски и излишней вибрации во время езды ходовая часть включает в себя следующие элементы и механизмы: упругие элементы подвески, колеса и шины.

Ходовая часть автомобиля  состоит из следующих основных элементов:

1.  Рамы

2. Балок мостов

3. Передней и задней подвески колес

4. Колес (диски, шины)

Типы подвесок автомобиля:

Подвеска Макферсон

Устройство подвески Макферсон — Подвеска макферсон это так называемая подвеска на направляющих стойках. Этот тип подвески подразумевает использование в качестве основного элемента амортизационной стойки. Подвеска Мак-Ферсон может использоваться как для задних, так и для передних колес.

Независимой подвеска называется, потому что колёса одной оси не связаны жестко, это обеспечивает независимость одного колеса от другого (колеса не оказывают друг на друга никакого влияния).

Конструкция современной подвески. Современная подвеска это элемент автомобиля, который выполняет амортизационные и демпфирующие свойства, что связано с колебаниями автомобиля в вертикальном направлении. Качество и характеристики подвески позволят пассажирам испытать максимальный комфорт передвижения. Среди основных параметров комфортабельности автомобиля можно признать плавность колебания кузова.

Устройство балансирной подвески — балансирная подвеска особенно уместна для задних колес автомобиля, у которых есть передняя ведущую ось, это аргументируется тем, что такая подвеска почти совсем не занимает места на раме.  Балансирная подвеска применяется в основном на трехосных автомобилях, средний и задний ведущие мосты у которых  расположены рядом друг к другу. Иногда ее применяют на четырехосных автомобилях, а также многоосных прицепах. Балансирная подвеска бывает двух типов: зависимой и независимой. Зависимые подвески получили большую популярность.

Устройство подвески грузового автомобиля — это раздел в котором можно изучить строение, назначение, принцип работы подвески грузового автомобиля. Подвеска автомобиля ЗИЛ — раздел, в котором подробно описано устройство подвески грузового автомобиля ЗИЛ 130.

Подвеска обеспечивает упругую связь между рамой или кузовом с мостами автомобиля или непосредственно с его колесами, воспринимая вертикальные усилия и задавая требуюмую плавность хода. Также, подвеска служит для восприятия продольных и поперечных усилий и реактивных моментов, которые действуют между опорной плоскостью и рамой. Подвеска обеспечивает  передачу толкающих и скручивающих усилий.

— Устройство задней подвески автомобиля

— Устройство балансирной подвески

— Зависимые подвески

— Задняя подвеска трехосного автомобиля

Элементы ходовой части автомобиля:

— Управляемый мост — управляемый мост представляет собой балку, в которой на шарнирах установлены поворотные цапфы и соединительные элементы. Жесткая штампованная балка представляет собой основу управляемого моста. Соответственно передний управляемый мост это обычная поперечная балка с ведомыми управляемыми колесами, к которым не подводится крутящий момент от двигателя. Этот мост не ведущий и служит для поддерживания несущей системы автомобиля и обеспечения его поворота. Существует большой перечень различных типов управляемых мостов, которые применяются на грузовых (6х2) и легковых автомобилях (4х2).

— Упругие элементы подвески машины — упругие элементы подвески автомобиля предназначены для смягчения толчков и ударов, а также снижения вертикальных ускорений и динамической нагрузки, которая передается на конструкцию при движении автомобиля. Упругие элементы подвески позволяют избежать прямого воздействия дорожных неровностей на профиль кузова и обеспечивают необходимую плавность хода. Пределы оптимальной плавности хода колеблются от 1-1,3 Гц.

— Конструкция листовых рессор

— Пружины

— Упругие пневматические элементы

— Упругие гидропневматические элементы

— Упругие резиновые элементы

— Направляющее устройство

— Рычаги направляющих устройств

— Гасители колебаний

— Строение амортизатора

— Устройство телескопической стойки

— Однотрубный амортизатор

— Устройство стабилизатора поперечной устойчивости

— Конструкция автомобильных шин

— Камеры

— Строение вентиля

— Ободная лента шины

— Устройство бескамерных шин

— Устройство шин и колес

Виды подвески автомобиля и принцип работы [фото, видео]

Автомобильная подвеска — это ходовая часть автомобиля, обеспечивающая плавный и комфортный ход машины по дороге, а также сохранение контроля над автомобилем  при торможении. Под каждый класс машины настраивается свой вид подвески: так, в люксовых автомобилях она будет мягкой; спортивным нужно плавное вхождение в повороты на скорости 100 км/ч и более — здесь будет жесткая подвеска; грузовые машины передвигаются с тяжелым грузом и часто по бездорожью — тут не до комфорта, потребуется подвеска, которая не развалится по дороге от ударов, выдержав большие нагрузки.

Распространенных типов подвески два: зависимая и независимая. Бывает еще полунезависимая подвеска, но о ней сегодня говорить не будем.

Зависимая

Такая подвеска стала первой запускаться в массовое производство. В советском автопроме подобная технология применялась в моделях ВАЗ-2101. Она использует негнущуюся балку для соединения противоположных колес. Когда колесо попадает на кочку и подскакивает, также подскакивает и противоположное колесо, а результат удара чувствуют все пассажиры салона. Несмотря на жесткость, неподвижный мост имеет низкую себестоимость, выгоден для путешествий, так как прост и недорог в ремонте, устойчив и прочен. Зависимая подвеска хорошо справляется с перевозкой тяжелых грузов , что делает неподвижный мост основой для грузовых машин.

Независимая (современные автомобили)

Технология независимой подвески распространена в обычных, серийных автомобилях. Колесо машины с независимой подвеской движется по дорожному покрытию независимо от остальных. Если колесо попадет в яму, другие колеса это не почувствуют. Независимая подвеска это сложный механизм, но, в отличие от зависимой, передвигаться на такой подвеске комфортно.

Недостатки независимой подвески:
  • сложность механизма, что увеличивает себестоимость;
  • большое количество деталей, что усложняет ремонт, особенно в полевых условиях;
  • снижение хода колес;
  • снижение несущей способности.

Самые распространенные виды независимой подвески — это стойка МакФерсона и независимая подвеска на сдвоенных параллельных А-образных рычагах. Подвеска на А-образных рычагах ставится в большинстве седанов и спортивных моделей, например, в Volkswagen «Swiss Up!».

В зависимой и независимой подвеске есть одинаковые компоненты/запчасти:
  • амортизаторы;
  • стабилизаторы поперечной устойчивости;
  • рессоры;
  • пружины;
  • рычаги.

Рессоры

Рессоры – это механическое устройство (из металла или пластика) для плавного передвижения автомобиля. Под действием давления автомобиля они сжимаются или сгибаются, амортизируя в обратном направлении и восстанавливая прежнюю форму. Чаще в автомобиль ставят листовые рессоры (в зависимой подвеске), торсионы и спиральные пружины (оба в независимой подвеске). За дополнительную плату в джипах и кроссоверах ставят «пневматическую подвеску», рессоры в которой заменяет наполненная воздухом камера. Автомобиль с пневмоподвеской можно поднимать, когда машина выезжает на ухабистую дорогу, и опускать на асфальте для экономии топлива. Регулировать уровень клиренса автомобиля пневмоподвеской, можно автоматически, либо переключателем, установленным в салоне.

Амортизаторы

Амортизаторы работают совместно с рессорами, а также гасят и сокращают резкость «скачка» автомобиля, поглощая энергию дорожного удара и резкие колебания машины при старте и остановке. Амортизатор состоит из стального конуса заполненного воздухом, маслом или их комбинацией (посмотреть амортизатор в разрезе можно здесь). 5 лет назад автопроизводители разработали сложный амортизатор, заполненный специальной жидкостью, которая мгновенно реагирует на электрический ток, пользуясь своими магнитными свойствами. Такой амортизатор называется магнитореологический и управляется компьютером, который, согласуясь со стилем вождения и качеством дороги, в течение нескольких миллисекунд изменяет настройки ходовой части автомобиля.





Стабилизаторы поперечной устойчивости

Стабилизаторы поперечной устойчивости ограничивают крен кузова автомобиля на поворотах. При повороте центробежная сила неумолимо снижает нагрузку с внутренней стороны колес и перемещает на внешнюю. Автомобиль раскачивается, а при высокой скорости и неправильном расчете угла входа в поворот машина может перевернуться. Стабилизатор поперечной устойчивости не допускает неравномерное распределение центра тяжести машины.

Толщина стабилизатора определяет, насколько сильным может быть крен автомобиля при вхождении в поворот. В большинстве автомобилей нет стабилизаторов поперечной устойчивости. Некоторые оснащены электрическими стабилизаторами, которые регулируют жесткость ходовой части автоматически, например, Porsche Cayenne 2019 года.

Развитие механизмов ходовой части автомобиля

Audi и Mercedes пошли дальше классических законов механики, интегрировав в конструкцию ходовой части сложную электронику и создав регенеративную подвеску. Впервые она появилась в Audi «E-tron» в 2016 году. В регенеративной подвеске компьютер регулирует жесткость каждого колеса по отдельности интервалом в секунду, сообразуясь с погодой, качеством дороги и выбранным режимом вождения.

Конструкторы работают над снижением веса ходовой части автомобиля. Достигается это за счет легких материалов, например, углеродного волокна. Легкий вес компонентов ходовой части делает движение машины плавным, улучшает управляемость, разгон и торможение занимают меньше времени, а расход топлива уменьшается. Минус углеродного волокна в высокой себестоимости производства, а, следовательно, и в конечной цене. Подробности тут.

Теперь для закрепления посмотрим, как работают зависимая и независимая подвески в 3D

Подвеска автомобиля — принцип работы

Подвеска представляет собой совокупность деталей и узлов, которые связывают между собой колеса транспортного средства с другими элементами его конструкции. Она является неотъемлемым элементом любого автомобиля. Действительно, система играет важное значение, делая передвижение на машине куда более комфортным, а управление – более предсказуемым. Поговорим более подробно, когда она появилась, как устроена, как работает и какие неисправности у нее чаще всего возникают.

Краткая история автомобильной подвески

Система подвески появилась задолго до изобретения автомобилей. Ее использовали для крепления конных экипажей к осям колес. В глубокой древности для этого применяли ремни, сделанные из нескольких толстых полос прочной кожи. Позднее, когда люди научились хорошо обрабатывать сталь и изготавливать из нее сложные изделия, их место заняли пружины, которые были более прочными, надежными и эффективными.

К современному состоянию подвеска приблизилась в XIX веке. Именно тогда были изобретены рессоры. Изначально их использовали на железной дороге чтобы смягчить ход вагона. Однако им быстро нашли применение на конных экипажах.

Когда в начале ХХ века были сконструированы первые автомобили, в них также использовали рессоры. Подвеска того времени была зависимой. Это означает, что колеса жестко закреплены на одной оси, которая опирается на рессоры. Из-за этого большая часть толчков и вибрации ощущается водителем и пассажирами, поэтому ехать зачастую некомфортно.

В 1933 году впервые увидела свет независимая подвеска. Ее применили на модели Mercedes-Benz-380. Ведущие задние колеса на ней по-прежнему находилась на одной оси. А вот передние колеса двигались независимо друг от друга. Благодаря этому гасилось гораздо больше толчков, чем прежде.

Такая схема применялась в легковых автомобилях до 1960-х годов. В начале 1970-х ее заменила другая. Она тоже была позаимствована у другого немецкого автомобиля – Фольксваген Жук образца 1961 года. В ее основе были продольные рычаги. Систему отдаленно напоминала разработка Макферсона, которая применялась на автомобилях Форд.

На сегодняшний день существует огромное количество самых разных подвесок. Каждая из них использует свою, уникальную технологию. Некоторые варианты и вовсе управляются бортовым компьютером. Тем не менее, в основе конструкции осталась система рычагов и стоек.

Как работает подвеска автомобиля

Основной принцип работы подвески заключается в поглощении энергии удара благодаря движению ее конструктивных элементов. Выглядит это следующим образом:

  • Колесо наезжает на возвышение (например, камень). Поскольку оно связано с остальными частыми авто подвеской, после этого положение некоторых ее частей (рычагов, кулака, тяги) меняется.
  • В результате этого энергия с колеса поступает на амортизатор. До этого его пружина находится в состоянии покоя, а вот после – сжимается. Она не позволяет удару перейти с ходовой части на кузов. Большинство толчков гасятся почти полностью за счет упругости пружины. Фактически их энергия уходит на ее сжатие.
  • После того, как энергия поглощена, пружина возвращается в свое исходное положение. В нем она будет находиться до того момента, пока колеса транспортного средства вновь не наедет на какую-либо неровность. Также в исходную позицию возвращаются и другие элементы конструкции.

Таким образом, подвеска выполняет следующие функции:

  • поглощение толчков, ударов, вибрации;
  • стабилизация движения транспортного средства, которая достигается обеспечением постоянного контакта колеса с дорожным покрытием;
  • сохранение положения колес в пространстве, благодаря которому возможно точное рулевое управление машиной.

Также существует подвеска двигателя, которая гасит удары, толчки и колебания, которые возникают при функционировании мотора.

Устройство подвески

Подвеска на разных моделях автомобилей имеет разное устройство. Однако элементы, из которых она состоит, можно разделить на несколько групп в зависимости от назначения. Они будут встречаться практически на каждой модели транспортного средства. Вот эти группы.

  • Упругие элементы. Включает в себя пружины, рессоры, торсионы. Главная задача этих частей конструкции – перенимать часть энергии, полученной с дорожного покрытия, на себя, а остальную часть, которую не удалось поглотить, равномерно распределять по кузову транспортного средства.
  • Гасящие устройства. Представляют собой узлы, которые используют гидравлику или пневматику для гашения ударов, поступающих с дорожного покрытия. Также могут быть совмещенными (в таком случае их называют гидропневматическими).
  • Направляющие элементы. К их числу относятся рычаги, тяги, балки, ограничитель хода, поворотные кулаки. Главная задача этих узлов и деталей – обеспечение правильного направления колеса при прямом движении или поворотах, благодаря которому будут обеспечены наилучшая амортизация и правильное распределение нагрузки по другим элементам подвески.
  • Дополнительные элементы. К ним относят различные мелкие металлические детали, которые скрепляют между собой остальные элементы конструкции. Кроме того, в их число входят резиновые прокладки, основное назначение которых – снижение уровня шума и вибрации во время передвижения транспортного средства.
  • Стабилизатор поперечной устойчивости. Устройство, которое предназначено для выравнивания движения авто при поворотах. Облегчает управление и предотвращает резкие заносы.

Подвеска:описание,виды,назначение,фото,устройство. Как устроена подвеска автомобиля

Автор Master OffRoad На чтение 15 мин. Просмотров 614 Опубликовано

Содержание

  1. Основные функции и характеристики подвески автомобиля
  2. Устройство подвески автомобиля
  3. Витые пружины
  4. Торсионы
  5. Рессоры
  6. Классификация подвесок
  7. Зависимая подвеска
  8. Независимая подвеска
  9. Виды независимых подвесок
  10. МакФерсон
  11. Двухрычажная
  12. Многорычажная
  13. Пневматическая
  14. Гидравлическая
  15. Спортивная
  16. Ход подвески
  17. Устройство передней подвески и задняя подвеска современных автомобилей
  18. Подвески пикапов и внедорожников
  19. Подвески грузовиков
  20. Обслуживание подвески автомобиля
  21. Пять признаков того, что пришло время проверить подвеску
  22. Увеличилась жесткость во время езды
  23. Машину «стягивает» на повороте
  24. Авто «ныряет с носом»
  25. Неравномерный износ шин
  26. Под машиной появились масляные пятна

Основные функции и характеристики подвески автомобиля

У каждой подвески существуют свои особенности и рабочие качества, которые напрямую влияют на управляемость, комфорт и безопасность пассажиров. Однако любая подвеска вне зависимости от своего типа должна выполнять следующие функции:

  1. Поглощение ударов и толчков со стороны дороги для снижения нагрузок на кузов и повышения комфорта движения.
  2. Стабилизация автомобиля во время движения за счет обеспечения постоянного контакта шины колеса с дорожным покрытием и ограничения чрезмерных кренов кузова.
  3. Сохранение заданной геометрии перемещения и положения колес для сохранения точности рулевого управления во время движения и торможения.

    Дрифт-кар с жесткой подвеской

Жесткая подвеска автомобиля подходит для динамичной езды, при которой требуется мгновенная и точная реакция на действия водителя. Она обеспечивает небольшой дорожный просвет, максимальную устойчивость, сопротивляемость крену и раскачиванию кузова. Применяется в основном на спортивных автомобилях.

Автомобиль класса “Люкс” с энергоемкой подвеской

В большинстве легковых авто применяется мягкая подвеска. Она максимально сглаживает неровности, однако делает автомобиль несколько валким и хуже  управляемым. Если требуется регулируемая жесткость, на автомобиль монтируется винтовая подвеска. Она представляет собой стойки-амортизаторы с изменяемой силой натяжения пружины.


Внедорожник с длинноходной подвеской

Ход подвески – расстояние от крайнего верхнего положения колеса при сжатии до крайнего нижнего при вывешивании колес. Ход подвески во многом определяет “внедорожные” возможности автомобиля. Чем больше его величина, тем большее препятствие можно преодолеть без удара об ограничитель или без провисания ведущих колес.

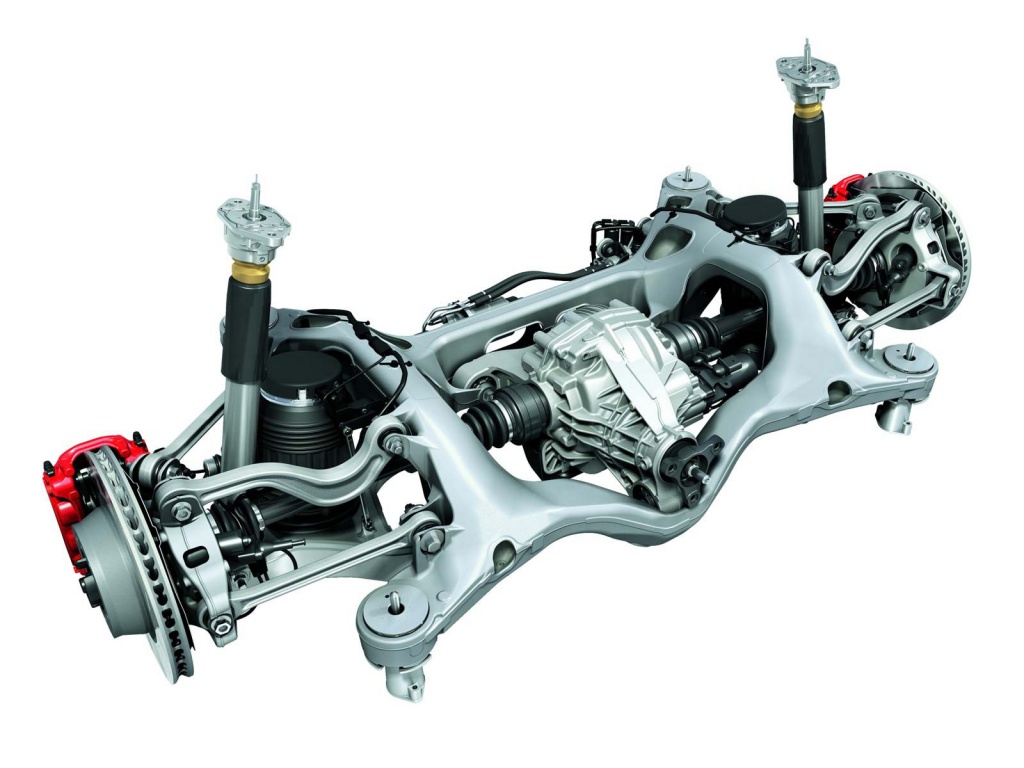

Устройство подвески автомобиля

Конструкция включает следующие элементы:

  • Упругие устройства. Принимают на себя нагрузки от дорожного полотна во время движения по кочкам, ухабам, минимизируют динамические нагрузки, вертикальные ускорения, смягчают удары, уберегают от «копирования» дорожных неровностей кузовом, отпружинивают толчки, обеспечивают транспортному средству плавную езду (оптимальный вариант – колебания 1 — 1,3 Гц). Популярные упругие элементы – витые пружины, торсионы.
  • Демпфирующие элементы. Представлены всевозможными видами амортизаторов – пневматическими, газомасляными, масляными, магнитными. Поглощают тряску, не дают удару пройти к кузову авто.
  • Направляющие. Обеспечивают корректное положение колесной базы при совершении маневров во время движения по прямой траектории и при поворотах. Роль направляющих выполняют рычаги, поперечные тяги.
  • Стабилизатор поперечной устойчивости. Предохраняет авто от заваливания набок на поворотах.
  • Крепления для амортизаторов, рычагов, стабилизатора поперечной устойчивости. Упругие вставки гасят вибрации и колебания, передаваемые в самой ПА от одного узла к другому. Если вставка сделана из полиуретана, то это хорошее условие, обеспечивающее профилактику для всей подвески от «выжимания» и нежелательной деформации.
  • Шаровые опоры. Связывают рычаг ПА со ступицей (центральной вращающейся частью) колеса. Если в непорядке шаровая опора, то во время движения колеса могут начать выворачиваться наружу, а сама машина начнёт заваливаться на одно из крыльев.
  • Сайлентблоки. Втулки из металла с резиновой или полиуретановой вставкой, образующие шарниры.

На упругих элементах, входящие в схему подвески автомобиля, остановимся наиболее подробно.

Витые пружины

Главная задача пружин – поддержка веса транспортного средства, гашение вибраций и ударов от дорожного полотна, сохранение надлежащего дорожного просвета.

Стандартные пружины средней жёсткости ставятся на городские легковые автомобили.

Усиленные пружины с высокой жесткостью – элементы задней подвески автомобиля. Их активно монтируют на транспортные средства, у которых на заднюю ось приходятся заметные весовые нагрузки. Это грузовики, легковые авто с прицепом.

На некоторые транспортные средства могут ставиться пружины с переменным сечением прута – с переменной жесткостью. Благодаря ним автомобиль легко  адаптируется  к любой дорожной ситуации.

Большинство пружин изготавливается в печах из прутков из рессорно-пружинной, торсионной стали. При деформации материал способен возвратиться в исходное положение. Пружины делают из прутков круглого сечения. Могут быть бочкообразными, коническими, цилиндрическими.  Для гоночных авто выпускают пружины из углепластика.

Торсионы

Представляют собой металлические упругие стержни круглого сечения. Имеют на концах шлицевое соединение. Отлично работают на скручивание. Обеспечивают упругую связь между колесом и кузовом при перемещении колес.

Чаще всего монтируются на независимых подвесках  у многоосных транспортных средств. Крепятся одним концом к кузову, другим – к рычагу.

Торсионы – распространённые компоненты передней ПА у рамных внедорожников и грузопассажирских фургонов RENAULT KANGOO, Iveco Daily, MERCEDES-BENZ.

Рессоры

Рессоры – упругие элементы ПА из металла. Эффективны для передачи нагрузки от кузова к ходовой (колесам, гусеницам). Могут быть однолистовыми и многолистовыми.

Одни из самых первых типов упругих элементов ПА. Изначально активно присутствовали и на легковом, и на грузовом транспорте. В странах СНГ рессоры в составе подвески хорошо знакомы владельцам машин «Москвич», «Волга».

Сейчас рессоры ставятся на коммерческий транспорт, преимущественно тяжёлые грузовики, строительную спецтехнику с двумя задними мостами.

Отказ от рессор у производителей легковых авто и интерес к ним со стороны производителей тяжёлого транспорта вызван тем, что главный недостаток большинства рессор – невозможность обеспечить плавный ход на хорошем полотне (это связано с высоким трением в самих компонентах устройства данного типа) , при этом это наиболее надёжное решение, когда нужно удержать кузов гружёной машины на заданной высоте, обеспечить тяжёлому грузовому транспорту безопасность движения.

И пока одни производители говорят, что рессоры уходят в прошлое, другие удивляются новыми решениями: рессорами с графитовым покрытием (существенно снижается трение), дробеструйным упрочнением.

Классификация подвесок

В основном подвески подразделяются на два больших типа: зависимые и независимые. Данная классификация определяется кинематической схемой направляющего устройства подвески.

Зависимая подвеска

Колеса жестко связаны посредством балки или неразрезного моста. Вертикальное положение пары колес относительно общей оси не изменяется, передние колеса – поворотные. Устройство задней подвески аналогичное. Бывает рессорная, пружинная или пневматическая. В случае установки пружин или пневмобаллонов необходимо применение специальных тяг для фиксирования мостов от перемещения.


Отличия зависимой и независимой подвески

Плюсы:

  • простая и надежная в эксплуатации;
  • высокая грузоподъемность.

Минусы:

  • плохая управляемость;
  • плохая устойчивость на больших скоростях;
  • меньшая комфортабельность.

Независимая подвеска

Колеса могут изменять вертикальное положение относительно друг друга, оставаясь в той же плоскости.

Плюсы:

  • хорошая управляемость;
  • хорошая устойчивость автомобиля;
  • большая комфортабельность.

Минусы:

  • более дорогая и сложная конструкция;
  • меньшая надежность при эксплуатации.

Полузависимая подвеска или торсионная балка – это промежуточное решение между зависимой и независимой подвеской. Колеса по прежнему остаются связанными, однако существует возможность их небольшого перемещения относительно друг друга. Данное свойство обеспечивается за счет упругих свойств П-образной балки, соединяющей колеса. Такая подвеска в основном применяется в качестве задней подвески бюджетных автомобилей.

Виды независимых подвесок

Теоретически лучшей подвеской можно считать независимую. Однако над её прочностью, точностью траекторий и стоимостью много работали, что привело к многообразию конкретных технических решений и патентов.

МакФерсон

Появление этой самой популярной сейчас подвески способствовало желание конструкторов создать наиболее компактный, лёгкий и недорогой вариант.

В результате появилась подвеска свечного типа, где один узел, совмещающий упругие, демпфирующие и частично направляющие функции, получил название стойки МакФерсона по имени разработчика окончательного варианта.

Стойка представляет собой телескопическую свечу, внутри которой расположен амортизатор, с надетой на него пружиной подвески. Жёсткая в поперечном направлении конструкция позволила избавиться от верхнего рычага.

Достаточно укрепить её нижнюю часть рычагом или двумя растяжками с шарнирами. Сложно придумать что-то более простое и компактное. Однако пришлось решить ряд технологических вопросов, с чем успешно справились.

Недостатки в виде повышенного трения и нечёткой траектории не помешали применять её сейчас на большинстве легковых автомобилей, к которым не предъявляется завышенных требований по управляемости.

Двухрычажная

Иначе её называют параллелограммной. Состоит из верхнего и нижнего треугольных рычагов, к которым через шаровые опоры или шкворни крепится кулак со ступицей.

За счёт образованного конструкцией параллелограмма углы наклона колеса при работе подвески почти не изменяются, что позволяет точно удерживать оптимальный контакт колеса с дорогой.

Прочность данного типа и хорошие характеристики управляемости делают такую подвеску уместной на очень многих автомобилях, включая внедорожники, спорткары и представительский класс.

Расплатой становятся некоторая сложность, большой занимаемый объём и количество шарниров, в роли которых могут выступать жёсткие шаровые опоры или мягкие резинометаллические сайлентблоки.

Многорычажная

Хорошим дополнением к независимой подвеске может стать возможность запрограммированного изменения углов установки колёс. Это достигается сложной траекторией колеса, что возможно при использовании нескольких рычагов, от трёх до пяти на каждое колесо.

Возникают разные эффекты, как адаптация развала при ходах подвески, так и пассивное подруливание оси. Хорошо настроенная «многорычажка» обеспечивает машине отточенную управляемость при сохранении высокой плавности хода.

Недостатки те же – сложность, цена, частое обслуживание, трудности с компоновкой.

Применяется редко и только на премиальных или достаточно экзотических автомобилях.

Спортивная

В зависимости от категории автоспорта спортивной может быть любая подвеска. От внедорожной с огромными ходами до шоссейно-кольцевой, где перемещение колёс измеряется миллиметрами.

Тип push-rod и pull-rod

Типично гоночные разновидности подвесок, где упругие элементы сосредоточены в центре кузова, а усилие на них передаётся через тянущие (pull) или толкающие (push) штанги. Сам направляющий аппарат обычно двухрычажного типа.

Решаются очень специфические задачи, стоящие перед конструкторами гоночных «формул», то есть машин с открытыми колёсами. Там просто негде ставить обычные пружины с аэродинамической или компоновочной точек зрения. Какой тип штанги лучше – не знает никто, сами конструкторы иногда раз в несколько лет меняют своё мнение.

Ход подвески

Ходом подвески принято считать промежуток от нижнего положения колеса в свободном состоянии до верхнего критического положения при максимальном сжатии подвески. От этого параметра во многом зависит так называемая «внедорожность» машины.

То есть, чем больше ход, тем большую по размеру неровность способна пройти машина без ударов по ограничителю, а также без провиса ведущего моста.

Устройство передней подвески и задняя подвеска современных автомобилей

Как видно, передняя подвеска и задняя подвеска на разных авто может отличаться. Если отбросить старые машины, сегодня в автомобилестроении для легковых авто используют такие схемы:

  • полностью независимая подвеска всех колес;
  • независимая подвеска спереди и полунезависимая сзади;

Отметим, что второй вариант ставится на бюджетные авто и машины среднего класса. Что касается авто с независимой подвеской и самих независимых подвесок, они также могут быть представлены следующими вариантами:

  • подвеска МакФерсон;
  • подвеска с двойными поперечными рычагами;
  • подвеска на продольных рычагах;
  • многорычажная подвеска;
  • независимая торсионная подвеска.

Как правило, для задней подвески автомобиля применяется  подвеска на продольных рычагах. Другие виды подвесок можно ставить как на переднюю, так и на заднюю ось. При этом на легковых автомобилях с независимой подвеской чаще всего на передней оси стоит подвеска МакФерсон, а на задней оси ставится многорычажная подвеска.

Еще отметим, что на внедорожниках и автомобилях класса «люкс» может стоять пневматическая подвеска (пневмоподвеска с пневматическими упругими элементами). Также встречается и гидропневматическая подвеска, которая также считается обособленным вариантом.
Рекомендуем также прочитать статью о том, что означает маркировка дисков и расшифровка их обозначений. Из этой статьи вы узнаете, какие параметры зашифрованы в маркировке диска автомобиля, а также на что обращать внимание при расшифровке маркировки колесных дисков автомобиля при их выборе.

Так или иначе, но конструкция пневмо и гидропневмоподвески все равно в основе имеет рассмотренные выше типы известных подвесок. Разница заключается только в отдельных узлах и в устройстве ряда упругих элементов.

Напоследок отметим, что еще на автомобили  может быть установлена активная подвеска или  адаптивная подвеска. Как правило, это совокупность имеющихся решений. В такой подвеске реализовано автоматическое регулирование жесткости амортизаторов, зачастую имеется возможность менять дорожный просвет и т.д.

В результате автомобиль «подстраивается» под конкретные условия, позволяя обеспечить необходимую жесткость подвески и устойчивость для езды на высокой скорости, а также максимальный комфорт  на плохих дорогах. Решения достаточно дорогие и сложные в техническом плане. По этой причине активная и адаптивная подвеска ставится только на автомобили высокого класса.

Подвески пикапов и внедорожников

В различных моделях джипов конструкторы идут разными путями. Это зависит от веса и назначения внедорожника. Возможны три варианта используемых подвесок:

  1. Зависимая задняя и независимая передняя схемы;
  2. Полностью зависимая подвеска;
  3. Полностью независимая подвеска.

Как правило, задняя ось оснащается либо рессорной, либо пружинной подвеской, которые сочетаются с жесткими неразрезными мостами. Рессоры идут в ход при создании пикапов или тяжелых джипов, так как они надежны, неприхотливы и в состоянии выдержать нешуточную нагрузку. Кроме того, такая схема довольно дешева, что стало причиной оснащения рессорами некоторых бюджетных авто. Подробная информация о достоинствах и недостатках рессорной подвески.

Пружинная схема отличается мягкостью и длинноходностью. Она более ориентирована на комфорт и ставится на легкие джипы. Относительно сложности конструкции – она лишь немного сложнее рессорной.

Что касается передней оси, то здесь, в большинстве случаев, используются торсионные или зависимые пружинные схемы. Встречается, конечно, и оснащение джипов жесткими неразрезными мостами, но такое решение в наши дни наблюдается довольно редко.

Подвески грузовиков

Как правило, в грузовиках применяется зависимая конструкция подвески с поперечными или продольными рессорами, а также амортизаторами гидравлического типа. Благодаря своей простоте такая подвеска до настоящего времени широко используется в производстве.

Кроме того, данный вариант является и наиболее простым. Это значит, что продольные рессоры фиксируются в кронштейнах кузова, а к ним подвешивается мост. Что касается амортизаторов, то они крепятся прямиком к балке заднего моста. При такой конструкции главная роль отводится рессорам, которые не только выдерживают мост, но и связывают кузов и колесо, а также выступают в качестве направляющих элементов.

Однако такая простота является определяющей лишь в производстве, тогда как водителю приходится бороться с плохой управляемостью автомобиля на высоких скоростях. Дело в том, что рессоры далеко не идеальны в роли направляющих элементов. Следовательно, сцепление колес с дорогой значительно ухудшается.

Обслуживание подвески автомобиля

На вопрос «как часто нужно лезть под автомобиль и обслуживать подвеску?» точного ответа дать никто не может. Всё зависит от уровня и качества эксплуатации автомобиля. При должном характере езды, и бережном отношении к автомобилю особой надобности в этом нет. Однако, как это часто бывает, в процессе езды по нашим дорогом не ровен час появится характерный звук, или наличие «проседаний» автомобиля в одну из сторон. В таком случае, необходимо как можно раньше обратиться за услугами профессиональной мастерской, или самому убедиться в наличии или отсутствии проблемы.

Однако, будьте аккуратны с заменой оборудования и деталей в конструкции подвески. На первый взгляд, может показаться, что ничего сложного ремонт и замена не представляет. Тем не менее, качественно и удачно заменить деталь, в иногда тяжелом механизме, может далеко не каждый автолюбитель. Частой проблемой таких «горе-замен» является наличие «покачиваний», крена при поворотах в одну из сторон, появление ухудшенной управляемости автомобилем.

Пять признаков того, что пришло время проверить подвеску

Увеличилась жесткость во время езды

Если во время вождения вы начинаете чувствовать, что при каждом небольшом ударе по дороге ощущаются жесткие толчки в кузов, это означает, что с амортизаторами появились проблемы .

Машину «стягивает» на повороте

С подвеской не все в порядке, если вы чувствуете, что автомобиль «стягивает» на поворотах. Это означает, что амортизаторы больше не могут поддерживать стабильность кузова автомобиля во время центробежных нагрузок, образующихся при прохождении виража. Это увеличивает риск потери контроля и опрокидывания.

Авто «ныряет с носом»

Когда амортизаторы изнашиваются, при нажатии на тормоза машина останавливается, чрезмерно наклоняясь вперед. Это довольно опасно, так как из-за раскачивания усложняется процесс управления автомобилем, что может привести к ДТП.

Неравномерный износ шин

Если вы заметили, что одна из шин изношена больше, чем другие, это обычно является признаком неправильной работы подвески автомобиля. Также это происходит при нарушении развала-схождения или балансировки колесных дисков.

Под машиной появились масляные пятна

Если вы обнаружили жирные пятна на асфальте под вашим автомобилем, это может указывать на неисправность подвески и проблемы с амортизаторами. Однако этот фактор не является обязательным. О других причинах утечки масла можно прочитать здесь.

Источники


  • https://TechAutoPort.ru/hodovaya-chast/podveska/podveska-avtomobilya.html
  • https://by.pro-sensys.com/info/articles/obzornye-stati/podveska-avtomobilya/
  • https://AutoVogdenie. ru/ustrojstvo-i-princip-raboty-podveski-avtomobilya.html
  • https://VazNeTaz.ru/podveska-avtomobilya
  • https://fastmb.ru/soveti_auto/2356-vidy-i-naznachenie-podveski.html
  • http://KrutiMotor.ru/podveska-avtomobilya-ustrojstvo-vidy-podvesok-osobennosti/
  • https://unit-car.com/ustroystvo/115-tipy-podvesok-avtomobiley.html
  • https://automotolife.com/services/podveska-avtomobilya-vidy-i-tipy
  • https://AvtoTachki.com/chto-takoe-podveska-avtomobilya/

Что такое подвеска автомобиля и как она работает?

Что такое подвеска автомобиля?

Подвеска представляет собой систему шин, воздуха в шинах, пружин, амортизаторов и рычажных механизмов, которая соединяет транспортное средство с его колесами и обеспечивает относительное движение между ними. Системы подвески должны поддерживать как сцепление с дорогой/управляемость, так и плавность хода, что противоречит друг другу.

Тюнинг подвески заключается в поиске правильного компромисса. Важно, чтобы подвеска удержала опорное колесо в максимально возможном контакте с поверхностью дороги, так как любые силы, действующие на дорогу или грунт, воздействуют на автомобиль через пятна контакта шин.

Подвеска также защищает сам автомобиль и любой груз или багаж от повреждений и износа. Конструкция передней и задней подвески автомобиля может быть разной.

Проще говоря, это часть автомобиля, которая сводит на нет большую часть сил, получаемых автомобилем от движения по дороге, и обеспечивает тишину в салоне. Это могут быть небольшие камни на дороге или большие выбоины, подвеска справится с ними.

Это нормальное понимание, которое у нас есть, что работа подвески заключается только в обеспечении амортизации, когда на дороге возникают неровности или трещины. Он делает намного больше, чем это. Честно говоря, это облегчает управление автомобилем. Что еще делает подвеска?

Что делает подвеска автомобиля?

Короче говоря, подвеска вашего автомобиля представляет собой защитную решетку из амортизирующих компонентов, таких как пружины и амортизаторы. Подвеска вашего автомобиля помогает обеспечить безопасное и плавное вождение, поглощая энергию различных дорожных неровностей и других кинетических ударов. Кроме того, это помогает вашим шинам оставаться в контакте с дорогой, увеличивая трение в шинах.

Чтобы полностью понять, что делает ваша подвеска, вам нужно понять, что произошло бы, если бы в вашем автомобиле ее не было.

При движении по дороге шины вашего автомобиля естественным образом перекатываются через различные неровности и неровности. Эти неровности взаимодействуют с колесами вашего автомобиля, каждый раз прикладывая силу. Законы физики гласят, что любая сила, действующая на объект, имеет величину и направление.

Наездившись на неровность дороги, он заставляет ваше колесо двигаться вверх и вниз под перпендикулярным углом (вертикально относительно поверхности дороги). Конечно, небольшие неровности не передают большой вертикальной кинетической энергии вашему автомобилю. Но крупные дорожные неровности или дефекты поверхности могут передавать довольно много энергии.

Это здравый смысл; Когда колеса вашего автомобиля наезжают на кочку, он набирает энергию и дергается вверх или вниз.

Если бы у вас не было подвески, вся эта энергия передавалась бы в раму вашего автомобиля. Этот тип передачи энергии может сделать вождение в лучшем случае неудобным. Кроме того, ваш автомобиль может потерять сцепление с дорогой, из-за чего колеса подпрыгнут, а затем снова ударятся о дорожное покрытие.

Подвеска вашего автомобиля:

  • Поглощает энергию, передаваемую колесами вашего автомобиля
  • Помогает салону вашего автомобиля относительно плавно двигаться на подвеске, даже при движении по несовершенным дорогам

Два упомянутых выше основных компонента играют решающую роль в этом процессе. Амортизаторы или демпферы поглощают импульсы, при этом кинетическая энергия движется вместе с амортизаторами, вместо того, чтобы передавать ее (по крайней мере, в той же степени) в салон вашего автомобиля.

Тем временем пружины, прикрепленные к вашей подвеске, изгибаются и растягиваются, чтобы контролировать рассеивание этой кинетической энергии. Они также предотвращают слишком сильное подпрыгивание подвески вашего автомобиля вверх и вниз.

Вместе эти два компонента делают движение автомобиля относительно плавным и устойчивым.

Почему подвеска вашего автомобиля так важна?

Любой современный автомобиль оснащен подвеской в ​​силу ее преимуществ. Например:

  • Системы подвески максимизируют трение между шинами вашего автомобиля и дорогой. Увеличивая трение до максимума, вы можете управлять своим автомобилем более стабильно и чувствовать себя более комфортно в управлении. Чем сильнее контакт ваших шин с дорогой, тем безопаснее и увереннее вы можете управлять автомобилем.
  • Система подвески вашего автомобиля также обеспечивает дополнительный комфорт. Ограничивая кинетическую энергию, передаваемую в салон автомобиля от неровностей дороги, таких как неровности, вы столкнетесь с гораздо меньшей тряской, а ваши пассажиры получат более плавную езду.
  • Кроме того, системы подвески могут помочь увеличить срок службы и долговечность вашего автомобиля. Компоненты вашего автомобиля со временем подвергаются гораздо меньшей нагрузке за счет ограничения передачи энергии от неровностей и выбоин на дороге. Поэтому другие компоненты вашего автомобиля прослужат дольше.

Как работает подвеска автомобиля

?

Подвеска работает по принципу рассеивания силы, который включает преобразование силы в тепло, таким образом устраняя воздействие, которое могла бы оказать сила. Для этого используются пружины, амортизаторы и стойки. Пружина удерживает энергию, а демпфер преобразует ее в тепло.

Работа подвески автомобиля заключается в максимальном увеличении трения между шинами и дорожным покрытием, обеспечении устойчивости рулевого управления при хорошей управляемости и обеспечении комфорта пассажиров.

Если бы дорога была идеально ровной, без неровностей, подвески не понадобились бы. Но дороги далеко не ровные. Даже на недавно вымощенных автомагистралях есть незначительные дефекты, которые могут взаимодействовать с колесами автомобиля.

Именно эти несовершенства воздействуют на колеса. Согласно законам движения Ньютона, все силы имеют как величину, так и направление. Выбоины на дороге заставляют колесо двигаться вверх и вниз перпендикулярно поверхности дороги.

Величина, конечно, зависит от того, натыкается ли колесо на гигантскую неровность или на маленькое пятнышко. В любом случае, автомобильное колесо испытывает вертикальное ускорение, когда пересекает несовершенство.

Без промежуточной конструкции вся вертикальная энергия колеса передается на раму, которая движется в том же направлении. В такой ситуации колеса могут полностью потерять контакт с дорогой. Затем под действием направленной вниз силы тяжести колеса могут снова врезаться в дорожное покрытие.

Что вам нужно, так это система, которая будет поглощать энергию колеса с вертикальным ускорением, позволяя раме и кузову двигаться без помех, в то время как колеса будут двигаться по неровностям дороги.

Изучение сил, воздействующих на движущийся автомобиль, называется динамикой автомобиля, и вам необходимо понимать некоторые из этих концепций, чтобы в первую очередь понять, зачем нужна подвеска.

Какие части подвески автомобиля?

Система подвески вашего автомобиля состоит из следующих частей:

  • Это единственная часть подвески, которая касается земли.
  • Винтовые пружины. Это часть, которая поглощает удар, когда автомобиль наезжает на неровность дороги.
  • Амортизаторы . Эта часть, которую иногда называют амортизаторами или амортизаторами, поддерживает цилиндрическую пружину, чтобы еще больше уменьшить воздействие удара или выбоины.
  • Стержни/рычаги. Эти детали работают вместе, чтобы связать вместе различные части системы подвески.
  • Соединения/подшипники/втулки. Эти детали позволяют некоторым компонентам системы подвески совершать скользящие действия.

Некоторые автомобили не имеют амортизаторов. Вместо этого эти автомобили поставляются со стойками. Стойка похожа на амортизатор, так как обеспечивает поддержку подвески, а также винтовых пружин.

ПОДРОБНЕЕ: Что такое стойка автомобиля?

Система рулевого управления также важна, так как она работает со всей системой подвески, чтобы заставить автомобиль поворачивать. Вся система подвески находится на верхней части рамы автомобиля, которая несет вес автомобиля.

Типы автомобильных подвесок

Существует 8 типов автомобильных подвесок, как указано ниже:

  • Многорычажная подвеска
  • Жесткая подвеска моста
  • Подвеска Macpherson
  • Двойная подвеска Wishbone
  • Независимая подвеска
  • Жесткая подвеска
  • Подвеска применения ARM
  • Воздушная подвеска

1. Подвеска Multi-Link

Multi-Link IS A-Arink Ar-подвеска разработана и Double-Link, разработанная и Double-Link, разработанная и двойная подвеска. подвеска, имеющая довольно сложную конструкцию, поскольку состоит из отдельных частей, скрепляемых шарнирами.

Эта подвеска также имеет концы компонентов, которые поворачиваются с двух сторон рычага. Конструкция производится путем манипулирования направлением силы, которая будет восприниматься колесом.

Multi-Link — это тип подвески, который имеет качественное сцепление с дорогой, и с этой подвеской управление автомобилем становится проще. Подвеска Multi-Link также имеет множество вариаций.

Если эта подвеска повреждена, то процесс замены занимает много времени и запчасти пока редкость, поэтому цена относительно дороже других подвесок.

2. Подвеска жесткого моста

Подвеска жесткого моста обычно размещается в задней части автомобиля. Главной особенностью этой подвески являются колеса сзади слева и справа. Два колеса соединены в одну ось, которую обычно называют осью.

Жесткая подвеска оси имеет сразу 2 модели, а именно модель Axle Rigid, оснащенную листовыми рессорами, и модель Axle Rigid, оснащенную цилиндрической пружиной или часто называемой пружиной.

Данная подвеска имеет достаточно хорошее качество и может применяться на различных типах автомобилей. Это довольно просто, потому что он может работать только с одной цельной деталью и оснащен 2 пружинами.

Жесткая ось также считается прочной подвеской, поэтому она может стабильно выдерживать большие нагрузки, что делает ее пригодной для различных типов больших автомобилей.

Подвеска помогает гасить вибрации и удары, возникающие при движении по неровной или неровной дороге. С автомобилем с качественной подвеской вы можете оставаться на своем месте без каких-либо помех.

Подвеска полезна не только для снижения вибраций при движении автомобиля, но и для повышения безопасности управления и обеспечения устойчивости автомобиля на дороге.

Конечно, при очень интенсивном использовании подвеска является обязательным компонентом автомобиля и требует особого ухода.

В настоящее время в мире существует множество типов автомобилей, поэтому доступны различные типы подвески. Даже использование подвесок в каждой марке автомобиля всегда разное, из-за большого количества качественных подвесок.

Различие типа подвески в каждой марке автомобиля, безусловно, является способом сбалансировать тип автомобиля. По крайней мере, несколько типов подвески широко распространены и используются в автомобилях, выпускаемых в настоящее время.

3. Подвеска Макферсона

Macpherson — подвеска, названная в честь ее изобретателя Эрла Макферсона. Многие автомобили по всему миру используют подвеску Macpherson.

Многим автопроизводителям нравится эта подвеска, потому что она имеет доступную цену, а также имеет достаточно простые компоненты.

Подвеска Macpherson имеет вертикальную форму и поддерживается амортизаторами, которые используются в качестве центральной точки углового ролика автомобиля. Эту суспензию также очень легко получить, потому что она широко распространена.

Недостаток подвески Макферсон в том, что она менее способна воспринимать нагрузки и угол наклона всегда меняется при повороте автомобиля или поворотах, из-за этого шины хуже сцепляются с дорожным асфальтом.

4. Подвеска на двойных поперечных рычагах

Подвеска на двойных поперечных рычагах имеет 2 рычага, которые поддерживают систему подвески, а именно верхний и нижний рычаги. С такой подвеской машина может ехать стабильно.

5. Независимая подвеска

Независимая подвеска — это специально разработанная подвеска, поскольку правое и левое задние колеса соединены не напрямую, а с помощью осевых шарниров

Если заднее колесо наступит на яму, конечно, автомобиль не будет раскачиваться, и потому что двигается только левая подвеска. Независимая подвеска действительно широко используется в роскошных автомобилях.

Независимая подвеска имеет более сложную конструкцию и движения осей взаимно независимы. Эта подвеска также оснащена двумя гибкими шарнирами. Этот тип подвески все еще довольно дорог, поэтому его используют в основном в роскошных автомобилях.

6. Жесткая подвеска — листовая рессора

Жесткая — листовая рессора — это тип подвески, который широко применяется в автомобилях, эксплуатируемых в Индонезии, и в основном используется в автомобилях коммерческого или старого типа. Эта подвеска обычно используется в задней части автомобиля, потому что она жесткая.

Этот подвес имеет достаточно простую и незамысловатую конструкцию. Этот тип подвески обычно состоит из кожуха моста, который намеренно привязан с помощью U-образного болта, уже прикрепленного к раме. Автомобили, использующие эту подвеску, обычно имеют достаточно высокий уровень сопротивления.

7. Подвеска на продольных рычагах

Подвеска на продольных рычагах — это тип подвески, инструкции которого почти такие же, как и у трехрычажной — жесткой, хотя рабочая система сильно отличается. То, как это работает, также отличается от 3 Links — Rigid или других типов подвески.

Подвеска продольного рычага соединилась с правой стороны на левую. Этот тип подвески обычно размещается в задней части автомобиля.

8. Пневматическая подвеска

Пневматическая подвеска — одна из разработанных подвесок с отличными характеристиками, поэтому этот тип подвески широко используется в автомобилях класса люкс.

Даже в роскошных автомобилях подвеску автомобиля можно отрегулировать с помощью компьютера, что позволяет правильно выполнить регулировку.

Недостатком этой подвески является то, что она имеет очень сложную конструкцию по сравнению с другими типами подвески. Мало того, эта подвеска также имеет очень дорогую цену.

Ваш автомобиль сообщает, когда ему нужно внимание. Вот некоторые распространенные признаки того, что вашей системе подвески требуется небольшая забота о машине:

  • Продолжающиеся подпрыгивания после ударов по неровностям или провалы при торможении.
  • Снос или увод в сторону при поворотах.
  • Одна сторона припаркованной машины стоит ниже другой.
  • Трудное рулевое управление.
  • Необычно ухабистая дорога.

Подпрыгивание и «ныряние носом», вероятно, указывают на изношенные амортизаторы. Тяга в одну сторону может быть такой же простой, как мягкая шина или необходимость выравнивания колес, или это может означать, что некоторые компоненты подвески изнашиваются.

Если ваш автомобиль выглядит неровно на ровной поверхности с односторонним уклоном, это может означать, что что-то в системе подвески повреждено. Трудности с рулевым управлением и более грубая, чем обычно, езда являются индикаторами системных проблем.

Большинство руководств по эксплуатации автомобилей указывают, что средний срок службы стоек и других деталей системы подвески составляет около 120 000 км в зависимости от водителя и дорог.

Часто задаваемые вопросы.

Что такое подвеска автомобиля?

Подвеска – это система шин, воздуха в шинах, пружин, амортизаторов и рычажных механизмов, которая соединяет транспортное средство с его колесами и обеспечивает относительное движение между ними. Системы подвески должны поддерживать как сцепление с дорогой/управляемость, так и плавность хода, что противоречит друг другу.

Что такое подвеска автомобиля?

Система подвески автомобиля находится между рамой и дорогой. Основная функция системы подвески — максимизировать общую производительность автомобиля при движении по дороге. Система подвески также помогает поглощать неровности дороги и обеспечивает безопасную и комфортную езду.

Как работает подвеска автомобиля?

Подвеска работает по принципу рассеивания силы, который включает преобразование силы в тепло, таким образом устраняя воздействие, которое могла бы оказать эта сила. Для этого используются пружины, амортизаторы и стойки. Пружина удерживает энергию, а демпфер преобразует ее в тепло.

Объявления

Из каких частей состоит подвесная система?

Детали подвески:

  • Это единственная часть подвески, которая касается земли.
  • Винтовые пружины. Это часть, которая поглощает удар, когда автомобиль наезжает на неровность дороги.
  • Амортизаторы.
  • Стержни/рычаги.
  • Соединения/подшипники/втулки.

Что делает подвеска в автомобиле?

Система подвески автомобиля находится между рамой и дорогой. Основная функция системы подвески — максимизировать общую производительность автомобиля при движении по дороге. Система подвески также помогает поглощать неровности дороги и обеспечивает безопасную и комфортную езду.

Сколько стоит замена подвески на автомобиле?

Замена системы подвески обычно стоит от 1000 до 5000 долларов, но цена может варьироваться в зависимости от типа автомобиля, цены на запасные части и сложности замены.

Как узнать, повреждена ли подвеска?

Простая проверка — это тест на отказ. Просто надавите всем своим весом на капот автомобиля. Отпустите и посчитайте, сколько раз машина подпрыгивает. Если он подпрыгивает более трех раз, значит проблема в амортизаторах или стойках.

Что означает проблема с подвеской автомобиля?

Предупреждающие знаки подвески . Вот некоторые распространенные признаки того, что вашей системе подвески требуется небольшая осторожность: Продолжающиеся подпрыгивания после наезда на неровности или провалы при торможении. Снос или увод в сторону при поворотах. Одна сторона припаркованной машины стоит ниже, чем другая.

Какие существуют три типа подвески?

Существует три основных типа компонентов подвески: рычаги, пружины и амортизаторы.

Зачем нужна подвеска?

Система подвески вашего автомобиля отвечает за плавность хода и сохранение контроля над автомобилем. В частности, система подвески максимизирует трение между шинами и дорогой, обеспечивая устойчивость рулевого управления и хорошую управляемость.

Может ли подвеска влиять на рулевое управление?

Если вашим автомобилем становится трудно управлять, особенно на низкой скорости, возможно, что-то не так с подвеской. Поскольку ваше рулевое управление связано с подвеской, и они оба полагаются друг на друга, чтобы выполнять свою работу, важно обращать внимание на рулевое управление — это то, как вы управляете своим автомобилем.

Сколько времени нужно, чтобы починить подвеску?

Подвеска автомобиля состоит из множества деталей. Хотя ремонт может занять от нескольких часов до целого дня, вы должны быть готовы потратить на эту работу от 1000 до 5000 долларов.

Как долго должна длиться приостановка?

Как в нормальных, так и в неблагоприятных условиях практически любая деталь подвески может быть повреждена и изношена, но большинство из них должны прослужить от 50 000 до 80 000 миль, прежде чем потребуется ремонт, говорит Дуг Тейлор, менеджер по маркетингу продукции Arnott Inc.

Как узнать, нужно ли заменить подвеску?

Признаки износа подвески

  • Стук при наезде на неровность.
  • Ухабистая поездка.
  • Парящая передняя часть.
  • Неравномерный износ шин.
  • Заметные вибрации во время движения.
  • Неустойчивое торможение.
  • Утечка жидкости.
  • Неравномерный износ шин.

Что произойдет, если вы не почините подвеску?

Не рекомендуется. Поврежденная или деформированная пружина может вызвать провисание и шум, а также повлиять на углы установки. Пока вы все еще можете водить машину, поездка будет жесткой, и в экстренной ситуации управлять автомобилем будет сложно. Кроме того, удары могут повредить другие части автомобиля.

К чему может привести плохая подвеска?

При неисправной системе подвески вы часто чувствуете, что автомобиль «дрейфует» или «тянет» при повороте. В основном это означает, что амортизаторы больше не удерживают кузов транспортного средства устойчивым к центробежной силе поворота, что увеличивает риск опрокидывания.

Какой тип подвески лучше?

Многорычажная система и система с двумя поперечными рычагами — это святой Грааль конструкции подвески, позволяющий инженерам добиваться маневренности без ущерба для качества езды.

Какие есть 5 типов подвески?

Во избежание различных поломок автомобиля можно регулярно заниматься спурингом.

  • Многорычажная подвеска.
  • Жесткая подвеска оси.
  • Подвеска Макферсона.
  • Подвеска на двойных поперечных рычагах.
  • Независимая подвеска.
  • Жесткая подвеска – листовая рессора.
  • Подвеска на продольных рычагах.
  • Пневматическая подвеска.

Какой тип подвески используется в автомобилях?

Большинство наземных транспортных средств подвешены на стальных рессорах следующих типов: Листовая рессора – она же Hotchkiss, Cart или полуэллиптическая рессора. Торсионная подвеска. Спиральная пружина.

Как ухаживать за подвеской автомобиля?

Если вы заинтересованы в том, чтобы все служило как можно дольше, вам нужно сделать следующее:

  • Проверьте воздух в шинах.
  • Проверьте протектор шин.
  • Выровняйте колеса.
  • Проверьте жидкость гидроусилителя руля и ремень.
  • Осмотрите втулки и соединения.
  • Осмотрите амортизаторы.
  • Проверьте все, если вы попали в аварию.

Какие существуют 4 типа подвески?

Познакомьтесь с этими четырьмя классами рессор: листовые рессоры, цилиндрические пружины, торсионы и пневматические рессоры.

Нужна ли подвеска для автомобиля?

Почему важна система подвески? Система подвески вашего автомобиля важна, поскольку она облегчает управление, обеспечивает безопасность и контроль над автомобилем, а также комфорт. Например, ваши амортизаторы не дают вам чувствовать все неровности и подпрыгивания, возникающие при движении по дороге.

Почему моя машина дергается, когда я наезжаю на кочку?

Нижняя часть — когда у вашего автомобиля недостаточно подвески, чтобы поглотить неровности, по которым он проезжает, и шины ударяются о днище вашего автомобиля, когда подвеска сжата. Подпрыгивание на неровностях — когда ваш автомобиль неоднократно подпрыгивает после проезда по неровностям на дороге.

Почему моя машина двигается, когда я наезжаю на кочку?

Так как ваш автомобиль движется по всей дороге после удара, это указывает на то, что ваши шины действительно не остаются прочно установленными и неконтролируемо подпрыгивают. Постоянное раскачивание подвески приводит к преждевременному износу других передних компонентов и неравномерному износу шин.

Почему моя машина такая ухабистая?

Ухабистая езда может быть вызвана недостаточной подачей воздуха в шину, неправильным выравниванием колес; или даже шинами, в которых застряли камни или мусор.

Как ломается ваша подвеска?

Это естественный процесс, когда вода встречается с воздухом. Едешь по лужам и в ненастную, сырую погоду, и эта вода не сразу высыхает. Со временем пружины подвески ржавеют и ломаются, потому что ржавчина разъедает пружинную сталь подвески.

Как диагностируется шум подвески?

Когда автомобиль стоит на земле или на пандусе, покачивайте колесами влево-вправо, вверх-вниз и по диагонали. Если вы чувствуете люфт или слышите необычные звуки, нащупайте руками незакрепленный компонент. Покачивайте руль влево и вправо, ощупывая шаровые шарниры и наконечники рулевых тяг.

Сколько стоит замена задней подвески?

Типичные затраты: Замена системы подвески может стоить от 1000 до 5000 долларов и более в зависимости от типа системы, марки, модели и года выпуска автомобиля (автомобили класса люкс обычно стоят дороже, чем стандартные автомобили).

Как часто вы меняете амортизаторы?

Как и все другие детали и системы автомобиля, амортизаторы и стойки имеют определенный график технического обслуживания. Эксперты по ремонту автомобилей говорят, что, как правило, их следует заменять через каждые 50 000–100 000 миль пробега, в зависимости от степени износа.

Сколько стоят амортизаторы?

Средняя общая стоимость замены пары амортизаторов составляет от 250 до 580 долларов. Отдельный амортизатор будет стоить от 50 до 140 долларов, поэтому одни только детали обойдутся вам в сумму от 100 до 280 долларов. Пара часов труда для выполнения работы стоит дополнительно от 150 до 300 долларов.

Что происходит, когда пневматическая подвеска выходит из строя?

Когда пневматическая подвеска выйдет из строя, вы об этом узнаете. Наиболее вероятными первыми симптомами являются более низкий, провисший дорожный просвет или выбираемые настройки езды, которые больше не работают. Другие симптомы включают более грубую, шумную езду и небрежное управление в поворотах и ​​на неровностях.

Что такое подвеска автомобиля? Что делает система подвески / как она работает.

Оптимальная часть каждого легкового автомобиля, грузовика или внедорожника, система подвески вашего транспортного средства отвечает за управляемость и плавность хода. Проще говоря, автомобильная подвеска оптимизирует трение между шинами и дорожным покрытием. Он обеспечивает оптимальные характеристики рулевого управления, улучшенную управляемость и комфорт для ваших пассажиров. Подвеска вашего автомобиля отвечает за правильную поддержку общего веса автомобиля, а также за поглощение и амортизацию ударов, вызванных различными дорожными препятствиями. Многие водители согласятся, что это основные причины, по которым садятся в машину, в первую очередь, чтобы безопасно добраться туда, куда они направляются, наслаждаясь комфортной и плавной ездой!

Система подвески вашего автомобиля выполняет следующие функции:

  • Поглощает энергию дорожных неровностей и эффективно рассеивает ее, устраняя дорожные толчки автомобилей, особенно пассажирского салона.
  • Поддерживает оптимальный контакт шин легковых и грузовых автомобилей с дорогой, увеличивая трение и общее сцепление шин.
  • Минимизирует крен кузова за счет переноса веса автомобиля при прохождении поворотов с высокой стороны автомобиля на нижнюю.

Из каких частей состоит подвесная система?

Подвеска автомобиля включает в себя множество основных компонентов, которые работают вместе, чтобы обеспечить плавное и безопасное вождение. Основными строительными блоками системы подвески автомобиля являются пружины (спиральные пружины, пневматические рессоры, листовые рессоры или торсионы) и амортизаторы (амортизаторы, стойки и стабилизаторы поперечной устойчивости). Другими важными частями системы подвески автомобиля являются втулки, рычаги и шарниры, опоры, сферы, подрамники, балки осей и т. д.

Каждая часть автомобильной подвески важна, но некоторые из них более важны, чем другие, поскольку они выполняют большую часть работы. Это пружины , амортизаторы (амортизаторы) и стабилизаторы поперечной устойчивости , основные компоненты, определяющие характеристики подвески автомобиля.

  • Пружины контроля высоты и нагрузки;
  • Амортизаторы поглощают и гасят ударные импульсы, сохраняя контакт шин с землей.

Что такое хорошая подвеска для автомобилей?

Когда дело доходит до покупки лучших деталей подвески для вашего конкретного автомобиля, важно прочитать руководство производителя, чтобы узнать, какие настройки подвески подходят для вашего автомобиля. Большинство брендов подвески и управляемости на рынке предлагают полные системы подвески, в которых есть все детали, которые вам понадобятся для замены и модернизации подвески вашего автомобиля. Идеальная подвеска для вашего легкового или грузового автомобиля должна быть достаточно упругой, чтобы выдерживать нагрузку, вызванную вашим конкретным вождением. Независимо от того, используется ли ваш автомобиль для повседневных поездок на работу или в сложных гонках, подвеска вашего автомобиля должна обеспечивать устойчивость вождения и ограничивать влияние конкретных дорожных условий на ваш автомобиль.

Почти каждый современный автомобиль или грузовик имеет независимую подвеску спереди и сзади, что позволяет каждому колесу автомобиля двигаться независимо от других. Хотя в некоторых автомобилях может использоваться ведущая балка, которая эффективно поддерживает вес автомобиля и приводит в движение соединенные колеса. Тем не менее, эти типы подвесок в некоторых случаях считаются ненадежными, поэтому большинство производителей автомобилей используют независимые подвески при проектировании своих автомобилей. Чтобы удовлетворить различные потребности различных транспортных средств, подвески легковых и грузовых автомобилей доступны в различных конфигурациях.

Типы систем подвески

  • Стойка МакФерсон . Стойка МакФерсона — очень распространенный тип автомобильной подвески: впечатляюще эффективная, недорогая и простая. Термин «стойка Макферсона» относится как к типу стойки, так и к системе подвески, в которой она используется. Стойка объединяет амортизатор и винтовую пружину в единую стойку, оптимизированную для автомобилей с передним приводом. Этот тип системы подвески имеет либо поворотный кулак, либо держатель с двумя точками крепления, прикрепленными к кузову автомобиля.
  • Система двойных поперечных рычагов . Другой популярной системой подвески на дороге является система двойных поперечных рычагов. Чаще всего используемый в задней части автомобилей, поперечный рычаг также известен как подвеска с А-образными рычагами. В нем используются два рычага в форме поперечных рычагов, что позволяет устанавливать его в двух положениях на раме и на колесе. Основным преимуществом системы подвески на двойных поперечных рычагах является увеличение отрицательного развала, что обеспечивает большую устойчивость и более легкое управление, поскольку шины сохраняют лучший контакт с дорогой. Недостатком является то, что из-за сложности поперечного рычага и множества его отдельных частей вероятность выхода из строя одного компонента выше. Выход из строя одного компонента часто означает необходимость замены всей системы поперечного рычага.
  • Многорычажная подвеска . Многорычажная подвеска представляет собой тип независимой подвески, в которой используются три или более боковых рычага, а также один продольный рычаг. Рычаги могут быть отклонены от их естественного направления, что позволяет оптимально регулировать качество езды и управляемость. В этих системах подвески используются три или более боковых рычага и один или несколько продольных рычагов, которые можно наклонять в любом направлении, что обеспечивает лучший компромисс между плавностью хода и управляемостью. Следовательно, многорычажные подвески часто встречаются на автомобилях с высокими характеристиками, где они используются как спереди, так и сзади. Таким образом, преимуществами многорычажной подвески являются лучший баланс между управляемостью, эффективностью использования пространства и комфортом, а недостатком, в основном, является высокая стоимость.
  • Стабилизаторы поперечной устойчивости . Стабилизаторы поперечной устойчивости также известны как стабилизаторы поперечной устойчивости и стабилизаторы поперечной устойчивости. Они предназначены для предотвращения крена кузова при резком повороте или преодолении неровностей дороги. Стабилизаторы поперечной устойчивости соединяют противоположные левое и правое колеса вместе с помощью коротких рычагов, которые соединены торсионной пружиной. Эта особая конструкция подвески обеспечивает оптимальную жесткость при крене, которая эффективно противодействует крену на крутых поворотах. Поручни уменьшают боковой наклон, опускаясь или поднимаясь на одинаковую высоту, когда ваш автомобиль преодолевает острые углы или неровности. Когда крутой поворот закончен, стабилизаторы поперечной устойчивости уменьшают силу, направленную вниз, чтобы спаренные колеса автомобиля могли восстановить свой нормальный уровень высоты.

Какие бывают типы амортизаторов?

  • Телескопический . Самый распространенный тип амортизаторов, используемых как в передней, так и в задней подвеске.
  • Амортизаторы стоечного типа . Разработанные для замены части вашей системы подвески, амортизаторы стоечного типа предназначены для работы с большими нагрузками, большими усилиями и в тяжелых условиях, с которыми сталкивается ваш автомобиль или грузовик.
  • Амортизаторы седла пружины . Объедините характеристики телескопических и стоечных амортизаторов в одном блоке, объединив подвеску и функции демпфирования.

Что такое торсионы?

Торсионы представляют собой металлические стержни, один конец которых крепится к кузову автомобиля, а другой — к нижней тяге подвески. Они предназначены для поглощения энергии за счет скручивания колеса автомобиля при проезде дорожных неровностей и неровностей. Сразу после удара стержни возвращаются в исходное положение и возвращают вашему автомобилю его нормальную высоту движения. Весь процесс скручивания и приложения сил сопротивления напоминает работу пружин в популярных системах подвески.

Торсионы используются в передней подвеске из-за их легкой регулировки. Они предназначены для покрытия почти всех типов легковых автомобилей, грузовиков и внедорожников на дороге. Пример торсионов можно найти здесь: Торсионы Hotchkis.

Комплекты для выравнивания торсионов предназначены для увеличения места для автомобиля, который планируется модернизировать с помощью комплектов колес и шин увеличенного размера. Они также предназначены для транспортных средств, которые используются для буксировки тяжелых грузов. Специальные комплекты для выравнивания торсионов поставляются с набором торсионных ключей, которые помогут вам выровнять переднюю часть вашего грузовика с задней. Если вы ищете абсолютную максимальную прочность, кованые торсионные ключи — лучший вариант вместо литых торсионных ключей. Пример: комплект для выравнивания торсионной балки Daystar. Независимо от того, водите ли вы Ford, Mercedes, Toyota, BMW, VW или любой другой автомобиль, подвеска вашего грузовика/автомобиля имеет важное значение.

Купить системы подвески

Купить амортизаторы

Купить койловеры

Купить Торсионы

Что такое автомобильная подвеска? 5 вещей, которые вам нужно знать

Автомобильная подвеска позволяет транспортным средствам проезжать неровности, и вы ничего не чувствуете. В основном это ваши шины, давление в шинах, пружины, амортизаторы и рычаги. Подвеска также должна защищать автомобиль и пассажиров от повреждений и износа, а также максимально удерживать шины в контакте с дорогой. Но это не все. Система подвески делает гораздо больше, большинство из которых остается совершенно незамеченным.

К концу этой статьи вы поймете:

  • Что делает подвеска
  • Какие детали автомобиля составляют систему подвески и их роль
  • Почему передняя и задняя подвеска различаются
  • Как определить проблемы с подвеской и что с ними делать



Содержание страницы

  • Глоссарий
  • Что делает подвеска?
  • Сколько деталей подвески автомобиля?
  • Почему передняя и задняя подвеска различаются?
  • Проблемы с подвеской автомобиля
  • Что делать, если я заметил эти проблемы?
  • Резюме

Глоссарий

Листовые пружины — Простая форма пружин, впервые появившаяся в середине 17 века. Он представляет собой тонкий дугообразный отрезок пружинной стали и может быть прикреплен непосредственно к раме одним или обоими концами.

Демпфирование — Процесс управления или остановки наматывания и раскручивания пружины. В противном случае пружина не смогла бы рассеять поглощаемую ею энергию.

Гидравлическая жидкость — Жидкость, передающая мощность в гидравлических машинах. Это жидкость, которая управляет процессом увлажнения.

Раскачивание — термин, используемый для обозначения качения кузова автомобиля или смещения веса в одну сторону при повороте.

Система подвески MacPherson — разработанная Эрлом С. Макферсоном из General Motors в 1947 году, это наиболее широко используемая система передней подвески, особенно в Европе. Он объединяет амортизатор и винтовую пружину в единый блок, обеспечивая более компактную и легкую систему.



Что делает приостановка?

Если бы дорога была идеально ровной, в системе подвески не было бы необходимости. Однако даже на недавно вымощенной автомагистрали есть небольшие неровности, которые воздействуют на колеса вашего автомобиля. Любая неровность на дороге заставляет колесо двигаться вверх и в сторону от поверхности дороги. Без какого-либо вмешательства вся сила передавалась бы на раму и двигала машину в том же направлении. Это может привести к тому, что ваши шины потеряют контакт с дорогой, и вы в конечном итоге сделаете заднее колесо. Затем гравитация сработает и ваши шины снова врежутся в дорогу.

Поскольку это некоторые из законов движения Ньютона, они повлияют на вашу машину. Ничто не может остановить это. Вот почему каждому автомобилю нужна система, которая поглощала бы энергию колеса и позволяла остальной части автомобиля двигаться без помех.

Это система подвески.

Подвеска является частью шасси. Он поддерживает управляемость вашего автомобиля и качество езды, даже если они противоречат друг другу, а также другим упомянутым выше задачам.

Короче говоря, подвеска помогает вам контролировать автомобиль.





Развал-схождение:

Независимо от конструкции, все автомобили работают с одинаковыми физическими параметрами, когда речь идет о регулировке подвески. Развал-схождение на вашем автомобиле — это то, как углы установки колес установлены по отношению к шасси, и это чрезвычайно важно. Есть три основных регулируемых параметра: кастер, развал и схождение.



Развал:

Развал связан с наклоном шины по сравнению с шасси автомобиля. Если верхняя часть колеса отклоняется от автомобиля, это положительный развал. Если верхняя часть колеса наклонена к машине, это отрицательный развал. На уличном автомобиле вы обычно увидите минимальный отрицательный развал, максимум от -1,0 до -2,0 градусов, в то время как на гоночном автомобиле вы можете увидеть до -5,0 градусов. Отрицательный развал помогает компенсировать прогиб шины и крены шасси при прохождении поворотов.



Схождение:

Схождение — один из наиболее важных компонентов развал-схождения вашего автомобиля. Схождение связано с углом наклона колес относительно направления движения автомобиля. Если передняя кромка колеса ближе друг к другу, чем задняя кромка колеса, это называется схождением. Если передняя кромка колеса находится дальше, чем задняя кромка, это называется схождением.

Настройки схождения могут повлиять на устойчивость автомобиля на прямой, поворот, поворот шасси, общий баланс шасси и срок службы шин. Трамвайные автомобили обычно имеют схождение на передней оси. Это позволяет автомобилю двигаться прямо, облегчает вождение на скорости и позволяет легче и безопаснее преодолевать неровности даже на разбитых или неровных дорогах. Расхождение передней оси сделает автомобиль более неустойчивым и «дерганым» на прямой, но он будет быстрее входить в поворот. Это делает его быстрее на гоночной трассе из-за большей способности проходить повороты, чем у автомобиля с схождением.

Регулируя рулевые тяги на вашем автомобиле, делая их короче или длиннее, можно регулировать схождение на уличном автомобиле так же, как и на гоночном автомобиле.



Кастер:

Кастер — это наклон передней стойки относительно пятна физического контакта шины. Если бы автомобиль имел нулевой кастер, стойка была бы идеально прямой вверх и вниз. Когда вы наклоняете верхнюю часть стойки к задней части автомобиля, это создает положительный кастер. Положительный кастер способствует самоцентрированию, а также динамическому усилению отрицательного развала при повороте руля влево или вправо.

Динамический развал — это величина отрицательного или положительного развала передних колес внутри и снаружи при повороте руля. Все современные автомобили имеют определенный положительный кастер, встроенный в переднюю подвеску. Слишком большой положительный кастер может вызвать чрезмерную отдачу рулевого колеса на неровностях и затруднить управление автомобилем.

На трамвае конструкторы обычно используют эксцентриковый болт для внесения изменений в настройки центровки. Эксцентрик означает, что болт смещен от центра и при вращении изменяет выравнивание подвески любого компонента, на который он воздействует. В зависимости от автомобиля, конструкции подвески и того, передняя она или задняя, ​​эксцентриковые болты могут использоваться для развала или схождения.



Пружины и коэффициенты пружин:

Пружины подвески обеспечивают механический подъем шасси и поддерживают вес автомобиля. Пружины бывают как линейными, так и прогрессивными. Обычно вы можете определить пружину с прогрессивной скоростью, проверив расстояние между витками. Если они равномерно распределены, это, вероятно, линейная пружина. Если витки расположены неравномерно и некоторые из них расположены заметно ближе друг к другу, чем другие, это пружина с прогрессивной скоростью. Диаметр пружинной проволоки, материал и расстояние между витками по-разному влияют на жесткость пружины.

Пружина с прогрессивной жесткостью экспоненциально увеличивается при сжатии. Пружина с прогрессивной жесткостью может обеспечить повышенный комфорт в уличном автомобиле, потому что она имеет более мягкую «обычную» или базовую жесткость, а затем гораздо более высокую относительную максимальную жесткость при сжатии пружины.

Пружина с линейной жесткостью имеет постоянную жесткость вне зависимости от степени сжатия. Он обеспечивает более предсказуемое поведение, чем пружина с прогрессивной жесткостью, но может не обеспечивать такого же комфорта при езде, как в уличном автомобиле.



Амортизаторы:

Энергия, создаваемая весом автомобиля, подпрыгивающим на рессоре, контролируется амортизаторами автомобиля, более известными как амортизаторы . В амортизаторах используется поршень, движущийся через масло, для управления движением пружины. Скорость или жесткость демпфера можно регулировать, изменяя поток масла, проходящего через поршневой клапан. Амортизаторы преобразуют кинетическую энергию пружин, вес и движение автомобиля в тепло.

Секция демпфера, находящаяся под давлением газа, используется для поддержания постоянного давления на масло с целью предотвращения вспенивания и аэрации, иначе называемых пузырьками. Без давления газа пузырьки воздуха будут создаваться поршневым клапаном, движущимся через масло, что приведет к непостоянной работе демпфера, а также к потере коэффициента демпфирования.

Амортизаторы поставляются с фиксированной или регулируемой степенью демпфирования. Трамвайные автомобили и большинство спортивных амортизаторов начального уровня будут иметь фиксированные коэффициенты демпфирования. Регулируемые амортизаторы будут иметь одно-, двух- или трехстороннюю регулировку, позволяющую пользователю точно настроить сжатие и отскок демпфера. Степень сжатия показывает, насколько легко демпфер можно сжать и укоротить, а скорость отскока — насколько легко демпфер можно разжать и удлинить. Один из способов представить это так: степень сжатия влияет на то, насколько плотно шина прижимается к земле, а скорость отскока влияет на то, как быстро вес реагирует на изменение направления.

Амортизатор с односторонней регулировкой означает, что есть только одна точка регулировки для изменения. На большинстве регулируемых в одном направлении амортизаторов это влияет только на скорость отскока. В некоторых конструкциях одна регулировка повлияет как на скорость отскока, так и на степень сжатия, хотя обычно не в одном и том же относительном процентном соотношении.

Газовые амортизаторы бывают двух основных типов: однотрубные и двухтрубные. Однотрубная конструкция является более простой и имеет больший объем нефти и газа по сравнению с двухтрубной конструкцией. Из-за этого они могут более эффективно справляться с нагревом и поддерживать более стабильную производительность, поэтому они популярны в гоночных автомобилях и в тяжелых условиях эксплуатации. Однотрубные обычно имеют более высокое давление газа, чем двухтрубные, и могут иметь более устойчивый ход. Приведенные выше примеры имеют однотрубную конструкцию.

Двухтрубная конструкция обеспечивает больший ход подвески в заданном пространстве по сравнению с однотрубной конструкцией, что в сочетании с пониженным давлением газа часто приводит к лучшим ходовым качествам. Амортизаторы большинства серийных автомобилей двухтрубные.

Большинство амортизаторов уличных автомобилей имеют фиксированную опору пружины и высоту дорожного просвета. Подвеска с регулируемой высотой дорожного просвета, которую часто называют просто «койловерами», дает возможность установить точную высоту дорожного просвета для каждого угла автомобиля. Помимо тонкой настройки желаемого внешнего вида, увеличивая или уменьшая клиренс определенного угла или конца автомобиля, вы влияете на пропорцию веса, который он несет. Это позволяет точно настроить баланс автомобиля.



Втулки:

Подвеска трамвая оснащена резиновыми втулками в точках крепления, чтобы обеспечить соответствие и, следовательно, меньший шум, вибрацию и жесткость для водителя. Эти втулки могут прогибаться при более высоких нагрузках, поэтому их обычно заменяют сферическими подшипниками или сплошными втулками для гоночных автомобилей и приложений с более высокими характеристиками. Твердые втулки гарантируют, что под нагрузкой не будет прогиба, а характеристики центровки останутся именно там, где они должны быть, обеспечивая более высокую производительность и более предсказуемое поведение на пределе.



Стабилизаторы поперечной устойчивости:

Стабилизаторы поперечной устойчивости , которые более точно называются стабилизаторами поперечной устойчивости, являются неотъемлемым компонентом большинства конструкций подвески и могут быть модернизированы или заменены независимо от пружин и амортизаторов. Стабилизатор поперечной устойчивости связывает левую и правую стороны передней или задней подвески и вступает в действие, когда нагрузка на подвеску неравномерна слева направо. По мере того, как вы увеличиваете скорость или жесткость грифа, обычно делая его больше, тем больше он будет работать, чтобы удерживать весовую нагрузку даже на этой оси.

Все компоненты подвески являются частью так называемой неподрессоренной массы автомобиля, то есть всего, что прикреплено к автомобилю, но не поддерживается пружинами. Эти компоненты включают колеса, шины, тормоза, рычаги подвески, а также пружины и амортизаторы. Чем меньше неподрессоренная масса, тем маневреннее и отзывчивее будет чувствовать себя автомобиль.

Довольно часто можно увидеть так называемую разведенную пружину, установленную на задней части многих современных автомобилей. Конструкция с разведенной задней пружиной в первую очередь выбрана из соображений компактности и компактности. Когда вы перемещаете пружину подвески внутрь по сравнению с внешней точкой поворота, вы влияете на то, что называется коэффициентом движения. Коэффициент движения — это величина рычага, который рычаг подвески может воздействовать на компонент. В конструкции с разведенной пружиной задняя подвеска имеет больший рычаг, что делает ее эффективную жесткость пружины ниже, чем она есть на самом деле.

Для уличных автомобилей или даже тех, которые используются для автокросса или случайных трек-дней, разведенный дизайн не является большой помехой. Тем не менее, для использования в гонках лучше всего подойдет койловер . По этой причине в двух наших автомобилях Volkswagen GTI TCR Mk7 сзади используется койловер. Это приводит к более точному согласованию пружины и амортизатора сзади, более легкой настройке и лучшей производительности.

Если у вас есть какие-либо вопросы или комментарии, оставьте их в комментариях ниже. А если вы хотите узнать больше об основных системах автомобиля, обязательно посетите нашу 9-ю страницу.0043 домашняя страница блога , так как она постоянно обновляется.


Автор:

Натан Браун

Директор по мероприятиям FCP Euro днем, писатель и участник ночью, а по выходным — начинающий гонщик. Натан почти два десятилетия работал на рынке послепродажного обслуживания VW и Audi, а также имел опыт работы с Porsche и BMW. Он также писал под псевдонимом Алекс Роган для таких журналов, как Eurotuner, Performance VW, Total 9.11 и европейский автомобиль. У него есть ежедневный водитель Cornflower Blue Rabbit Edition GTI, который на удивление все еще в основном стоковый, и трековый автомобиль Mk5 GTI, которого в основном нет. ••• Инстаграм: @njbrown55


Другие статьи по теме

Фольксваген

  • 31.08.22
  • 3 мин Чтение
  • Автор: Майкл Роселли

Вы можете сэкономить много денег, заменив тормоза дома, по сравнению с посещением дилерского центра. Узнайте, сколько вы можете сэкономить на Volkswagen GTI.

Фольксваген

  • 07.07.22
  • 7 мин Чтение
  • Автор: Эван Мадор

Одним из основных недостатков автомобилей с непосредственным впрыском топлива является накопление углерода. Наиболее эффективным методом удаления отложений является дробеструйная обработка грецкого ореха. Узнайте, почему и как вы должны.

Фольксваген

  • 06.07.22
  • Чтение за 20 минут
  • Автор: Натан Браун

С коробкой передач DSG, автоматической коробкой передач с двойным сцеплением, Volkswagen и Audi произвели революцию в отрасли, предоставив эффективную опцию, обеспечивающую надежность и производительность гоночного автомобиля для масс.

Фольксваген

  • 30.06.22
  • 6 минут Чтение
  • Автор: Натан Браун

За последние 15 лет VW начал выпускать модели, ориентированные на энтузиастов, которые ранее предлагались только в Европе. Тем не менее, есть еще много вещей, которыми мы можем восхищаться только издалека.

Фольксваген

  • 15.06.22
  • 1 мин Чтение
  • Автор: Эван Мадор

Задумывались ли вы когда-нибудь, как работает глушитель на вашем MK5 GTI, и что существенно отличает звук глушителей от вторичного рынка?

Фольксваген

  • 12. 05.22
  • 4 мин Чтение
  • Автор: Эван Мадор

Чарльз проводит нас через простой процесс снятия и замены ТНВД, датчика тяги и толкателя на VW GTI Mk5.

Фольксваген

  • 22.03.22
  • 7 мин Чтение
  • Автор: Эван Мадор

Volkswagen GTI MK7 имеет довольно сложный и продуманно спроектированный впускной коллектор — это означает, что он, скорее всего, потребует обслуживания или замены.

БМВ

  • 11.03.22
  • 6 минут Чтение
  • Автор: Кристиан Шефер

Если у вас есть 25 000 долларов, которые вы можете потратить на подержанный автомобиль, вы можете купить удивительное количество автомобилей от Porsche, BMW, Jaguar и Volkswagen.

Еще статьи по теме

Объяснение подвески автомобиля

— как это работает?

Ваш автомобиль — это кульминация сложных деталей и компонентов, которые работают в гармонии, обеспечивая толчок, который позволяет вам добраться из одного места в другое. Когда мы говорим об автомобилях, основное внимание уделяется мощности, крутящему моменту и ускорению. Но люди склонны забывать, что ни один из этих атрибутов не может быть задействован, если вы не можете управлять транспортным средством на дороге. Когда мы говорим об управлении, система подвески автомобиля играет неотъемлемую роль. Давайте углубимся в то, что такое подвеска автомобиля и почему она так важна?

Что такое подвеска автомобиля?

Система подвески любого автомобиля состоит из ряда компонентов, которые обеспечивают максимальное сцепление шин с поверхностью дороги. Он стремится сделать поездку как можно более плавной, позволяя водителю полностью контролировать рулевое колесо. Это повышает комфорт пассажиров и обеспечивает безопасность всех участников дорожного движения. Благодаря современным технологиям система подвески автомобиля эволюционировала, чтобы обеспечить максимальный комфорт при минимальных усилиях.

Необходимость в подвеске автомобиля возникает из-за неровностей дорог. Даже на свежем асфальтированном шоссе есть небольшие неровности и неровности, которые могут затруднить управление автомобилем. И давайте будем реалистами, никто не хочет, чтобы их машина теряла связь с дорогой! Крошечная неровность на дороге может привести к тому, что колесо будет двигаться вверх и вниз перпендикулярно. Без системы подвески вы не сможете безопасно приземлиться на дороге.

Почему так важна подвеска вашего автомобиля?

Инженеры и механики уделяют особое внимание поддержанию системы подвески в хорошем состоянии по нескольким причинам. Если вам интересно, почему так много внимания уделяется системе подвески, взгляните на пункты, упомянутые ниже!

Вот почему система подвески так важна:

  • Они управляют движением пружины и подвески
  • Помогает избежать преждевременного износа шин
  • Поддерживает динамическую развал-схождение
  • Уменьшить воздействие на другие компоненты автомобиля за счет поглощения удара
  • Обеспечивает плавное и последовательное управление автомобилем
  • Удерживает шины в контакте с дорогой
  • Предотвращает износ тормозов
  • Управляет движением автомобиля, его раскачиванием, движением и ускорением

| Читайте также: 5 основных признаков того, что подвеска вашего автомобиля нуждается в ремонте |

Детали и функции подвески автомобиля

Подвеска автомобиля — это часть шасси, состоящая из нескольких компонентов, расположенных под кузовом автомобиля. Давайте посмотрим на всю систему, прежде чем переходить к отдельным частям.

Вся система состоит из:

  • Рама является основной конструкцией вашего автомобиля, поддерживающей все основные части и вес кузова.
  • Система подвески представляет собой набор компонентов, поддерживающих вес автомобиля и поглощающих удары.
  • Рулевое колесо помогает водителю управлять автомобилем.
  • Шины и колеса толкают автомобиль вперед, сохраняя сцепление с дорогой.

Объяснение компонентов подвески автомобиля

Мы поняли, что такое подвеска автомобиля, ее значение и функции. Чтобы лучше понять механизм, важно знать различные компоненты, из которых состоит система подвески.

Посмотрим!

Пружины

Пружины составляют неотъемлемую часть подвески. Их обычно размещают между колесами и рамой, позволяя колесам амортизировать неровности дороги. Он уменьшает тряску, поднимая тело при ударе. Пружинная система автомобиля основана на следующей механике:

  1. Винтовые пружины — Это самые распространенные пружины, которые можно найти в любом автомобиле. Это мощный торсион, закрученный вокруг оси и поглощающий движение колес.
  2. Листовые рессоры — Эти типы рессор используются в большегрузных и старых автомобилях. Он состоит из полос металла, наложенных друг на друга. Интересно, что листовые рессоры впервые были использованы в конных повозках.
  3. Торсионы Он состоит из длинного куска металла, прикрепленного к машине и колесу. Свойства скручивания стального стержня позволяют ему действовать как пружина, тем самым выполняя свое назначение в системе подвески.
  4. Пневматические рессоры — В них используются заполненные воздухом контейнеры, которые помещаются между колесом и кузовом. Когда пневматическая пружина движется вверх или вниз, система добавляет или уменьшает воздух, поддерживая комфорт и трение автомобиля. Сжатие воздуха поглощает вибрации колес.

Амортизаторы

Пружина хорошо поглощает удары, но плохо снимает их. Без управляющего механизма пружины будут продолжать подпрыгивать до тех пор, пока внутренняя энергия не будет исчерпана. Это не будет хорошей поездкой ни для кого из нас. Здесь в игру вступает амортизатор или демпфер. Они работают, чтобы контролировать нежелательное движение пружины, удерживая автомобиль от неконтролируемого безумия.

Амортизаторы управляют и контролируют вибрационные движения с помощью кинетической энергии. Кинетическая энергия движения подвески преобразуется в тепловую энергию и рассеивается с помощью гидравлической жидкости. Механизм известен как демпфирование.

В амортизаторах используется масляный насос, который удобно расположен между рамой и колесами. Секция, соединенная с рамой автомобиля, называется внешней трубой и содержит поршень. Другая секция, также известная как резервная труба, связана с системой подвески. Это резервная трубка, в которой находится гидравлическая жидкость.

Когда автомобиль сталкивается с любой неровностью дороги, пружины начинают свою работу, скручиваясь и раскручиваясь. Энергия пружины передается на амортизатор, где гидравлическая жидкость замедляет движение цилиндрической пружины. Таким образом, амортизатор предотвращает движение автомобиля через неконтролируемую природу пружин.

Стойки

Стойки также выполняют амортизирующую функцию, аналогичную амортизатору. Он установлен внутри винтовой пружины, обеспечивая структурную поддержку подвески автомобиля. Там, где амортизаторы поддерживают только скорость, с которой переносится вес автомобиля, стойки поддерживают весь вес.

Стойки устанавливаются на переднюю часть подвески автомобиля. Они прикреплены к основному корпусу вверху и рычагу подвески внизу. Стойки — это элемент подвески автомобиля, обеспечивающий безопасное управление. Обязательно следите за стойками, так как любое повреждение может привести к неправильному распределению веса. Это также может в конечном итоге привести к проблемам с торможением и повлиять на способность шины оставаться на дороге. Выбирайте ремонт подвески, если заметите какие-либо несоответствия.

Стабилизаторы поперечной устойчивости

Стабилизаторы поперечной устойчивости, также известные как стабилизаторы поперечной устойчивости, используются вместе с амортизатором для обеспечения дополнительной устойчивости движущегося автомобиля. Стержни представляют собой просто металлический стержень, который пересекает ось и соединяет каждую сторону системы подвески. Поскольку система взаимосвязана, когда колесо движется вверх и вниз, стабилизатор поперечной устойчивости передает движение другому колесу. Таким образом сохраняется баланс, что обеспечивает более плавную и ровную езду. Кроме того, это также снижает раскачивание автомобиля. Не зря его называют противоскользящим бруском!

Другие системы подвески автомобиля включают тяги стабилизатора поперечной устойчивости, нижние рычаги подвески, верхние опоры стоек и многое другое.

Надеюсь, вы хорошо знакомы с системой подвески автомобиля, различными компонентами и ее функциями. Если у вас есть какие-либо вопросы, не стесняйтесь комментировать ниже. Чтобы узнать больше о таких статьях, следите за этим пространством.

А если вам нужен уход за автомобилем, запишитесь на прием здесь.

Связанные посты

Теги: подвеска автомобиля, компоненты подвески автомобиля, детали подвески автомобиля, система подвески автомобиля, типы подвески автомобиля, что такое подвеска автомобиля

Что такое система подвески автомобиля?

Автомобильная подвеска соединяет кузов автомобиля с колесами через сеть амортизаторов и рычажных механизмов. Независимо от того, едете ли вы по ухабистой грунтовой тропе или просто имеете привычку наезжать на выбоины, ваша система подвески обеспечивает плавность хода.

Ваша подвеска обеспечивает максимальный комфорт, трение и общий срок службы вашего автомобиля, поэтому важно устранять проблемы с этой системой, как только вы их заметите.

Суперприложение Jerry для сравнения страховок автомобилей дает подробное объяснение того, что такое система подвески и как она работает.

Позвольте Джерри найти вашу цену всего за 45 секунд

Без спама · Без длинных форм · Без комиссий

Найдите страховые сбережения (100% бесплатно)

Что такое подвеска автомобиля?

Основной целью системы подвески является оптимизация характеристик вашего автомобиля во время движения. Кабина вашего автомобиля находится на верхней части подвески, которая защищает вас от ощущения каждого провала и ухабы неровной дороги внизу.

Основные компоненты подвески автомобиля

Короче говоря, система подвески автомобиля состоит из нескольких компонентов, которые поглощают энергию, передаваемую от неровностей дороги к кузову автомобиля. Это также помогает увеличить сцепление колеса с дорогой.

Система подвески состоит из следующих частей, которые по-разному работают вместе, обеспечивая безопасную езду.

  • Пружины помогают контролировать высоту и нагрузку на подвеску и кабину

  • шоки/амортизаторы Поглощают энергию из ландшафта и рассеивайте ее

  • Стержни/связи Подключить множество деталей системы подвески

  • СВОЕДИТЕЛЬНЫЕ ИСПОЛНИТЕЛЬНОСТИ/СУДЬЯ/ПЕРЕКОВЫЕ СУДЫ. системы

  • Стабилизатор стабилизирует направление движения автомобиля

Типы подвесных систем

Большинство автомобилей имеют системы подвески как для передних, так и для задних колес. Они могут быть как независимыми, так и зависимыми, что более подробно описано ниже.

  • Независимая подвеска: задние и передние колеса движутся независимо друг от друга.

  • Зависимая подвеска: направление колеса зависит от движения оси. По сути, под передней частью автомобиля находится сплошная планка. Это характерно для грузовиков, но не для легковых автомобилей.

Как работает подвеска автомобиля?

Без системы подвески автомобиля вам предстоит тяжелая езда, даже если вам удастся пропустить все выбоины на пути. Езда по любой пересеченной местности серьезно повлияет на раму вашего автомобиля.

Когда колеса вашего автомобиля наталкиваются на неровности, кинетическая энергия их смещения передается на раму вашего автомобиля. Размер неровности и скорость, с которой вы едете, определяют количество передаваемой энергии.

При установленной системе подвески эта кинетическая энергия проходит через амортизаторы, которые поглощают импульсы . Пружины изгибаются и расширяются , чтобы контролировать рассеивание кинетической энергии и предотвращать слишком сильное движение подвески вверх и вниз.

ДОПОЛНИТЕЛЬНО: Как проверить и долить тормозную жидкость

Почему важна подвеска?

Система подвески в вашем автомобиле имеет несколько ключевых преимуществ, о которых вы, вероятно, даже не подозреваете. Помимо удержания кузова вашего автомобиля на колесах, подвеска обеспечивает поддержку различными способами.

Ниже приведен список причин, по которым важна подвеска:

  • Максимальное трение . Система подвески оптимизирует трение между шинами и дорогой. Это позволяет управлять автомобилем с большей стабильностью и контролем.

  • Комфорт . Поскольку подвеска вашего автомобиля поглощает большую часть кинетической энергии, передаваемой от неровностей дороги, вы будете наслаждаться плавной ездой.

  • Повышенная прочность и увеличенный срок службы . В целом система подвески защитит ваш автомобиль от неровной, ухабистой дороги. Однако, как и большинство деталей автомобиля, систему необходимо будет заменять каждые 50 000–100 000 миль . Это число зависит от типа местности, по которой вы едете.

Распространенные проблемы с подвеской автомобиля

Проблемы с автомобилем вызывают стресс, и самостоятельно определить, какая часть автомобиля нуждается в ремонте, может быть сложно.

Лучше всего, чтобы проблема с вашим автомобилем диагностировалась у механика. Тем не менее, вы можете получить представление о том, что может происходить, обратив внимание на то, как он едет. Ваш автомобиль может выполнить одно из следующих действий, если есть проблема с системой подвески вашего автомобиля:

  • Пикирование при нажатии на тормоз

  • Увод в сторону

  • Дрейф на поворотах

    2
  • 2 1 при наезде на кочку/выбоину

  • Тяжелая поездка

ПОДРОБНЕЕ: Что означают лампочки на приборной панели автомобиля и что делать?

Поиск дешевой автомобильной страховки

Несмотря на то, что система подвески вашего автомобиля обеспечит вам безопасность и комфорт на дороге, вам все равно понадобится страховка на случай, если что-то пойдет не так. Благодаря гениальному брокерскому приложению Jerry вам больше не придется выбирать между экономией времени и денег на страховых расходах.
