Самодельный компрессор для аэрографа | Сделай сам своими руками
В качестве рессивера был добыт огнетушитель ОХП-10 заявленным объемом 8,7 литра, на деле измеренным и составляющим 10,5 литров. Огнетушитель добыл проходя практику на предприятии. Просто подошел к начальнику отдела пожарной безопасности или хз как его называют, и спросил, есть ли списанный огнетушитель. Дали его.
Сразу скажу, не вздумайте освобождать его содержимое в ванной. Я пока тащил его до дому, зашел за гаражи и выпустил там (доставит немало ребяческого удовольствия ;). так же было закуплено реле давления РМ5, предназначеное для воды, но подходящее и для воздуха. Так же купил два фильтра влагоотделителя, и один автомобильный топливный, тонкой отчистки (его я сразу поставил на вход в компрессор.
Купил всяких переходников, крестовин, так же армированный шланг из ПВХ внутренним диаметром 10 мм. Все что входило в набор, смотрите на фото. Так же приобрел вентиль (по началу думал что им регулировать давление буду, и что он ничем от редуктора не отличается (наивный).
После того как разобрался что вентиль и редуктор всетаки несколько разные вещи, купил редуктор с манометром, и отдельно манометр, для замера давления внутри рессивера. Были так же прикуплены шланг тонкий хз какого диаметра, в зоомагазине, стоимостью аж целых 10 руб/метр :))). Он то ли силиконовый, то ли хз какой, но очень гибкий, легкий и прочный, ничего нет лучше для подвода к аэрографу.
Ну и конечно-же куда без ленты ФУМ, что продается в любом сантехническом магазине.
Первым делом прикручиваем балон к основанию (я думаю это сами придумаете как, тут никаких хитростей нет). Из крышки вынимаем все добро, и из нутри огнетушителя, оставляем только сам балон и крышку.
В отверстии в чугунной крышке нарезаем резьбу трубную, 1/4 дюйма. Так же на широкую резьбу на балоне наматываем ленту ФУМ, делаем резиновую прокладку (по идее она должна быть, была и у меня, но я ее куда то дел, и в итоге вырезал сам из камеры для авто, после постройки нашел родную))) ) и навинчиваем чугунную крышку.
Ввинчиваем в отврстие крышки переходник с 1/4НР на 1/2НР дюйма.
Далее навинчиваем крестовину 1/2 дюйма (далее просто буду писать 1/2), естественно все соединения с лентой ФУМ, об этом больше упоминать не буду.
В крестовину через переходник 1/2НР-1/4НР привинчиваем реле давления, с боку ввинчиваем переходник 1/2НР-1/2НР.
Далее сбоку привинчиваем тройник.
К нему с одной стороны прикручиваем через переходник 1/2НР-1/4ВР редуктор, у которого резьба 1/4НР.
С другого конца так же через переходник 1/2НР-1/4ВН привинчиваем манометр, у которого резьба 1/4НР. С противоположной стороны крестовины ввинчиваем вентиль (для спуска воздуха из балона), который имеет резьбу 1/2НР.
К редуктору привинчиваем фильтр-влагоотделитель, который имеет резьбу 1/4НР и потходит прям к редуктору. Ньюанс здесь в том чо фильтр должен правильно стоять (соблюсти верх и низ), и сделать так чтоб в самой нижней точке оказалось сливное отверстие.
Далее составляем линию еще одного фильтра, со стороны входного отверстия идет штуцер 1/2ВР, который присоединяется через переходник 1/2НР-1/4ВР, навинчиваем его на фильтр имеющий резьбу 1/4НР.
С выходного отверстия я немного набудрил, ибо были лишние детали, и небыло некоторых нужных, в итоге получилось так.
В отверстие в фильтре 1/4ВР ввинчивается переходник 1/4НР-1/2НР, к нему привинчивается тройник (вот он то у меня лишний был), с одной стороны которого привинчивается пробка с 1/2НР, с другой стороны тройника противоположной фильтру ввинчивается штуцер 1/2НР.
ВНИМАНИЕ: я сделал так мудрено потому что были лишние детали, чтоб вы не допустили этой ошибки, сделайте так, в выходное отверстие ввинчивается переходник 1/4НР-1/2НР, и на него навинчивается штуцер под шланг с резьбой 1/2ВР. Раскладка снизу будет дана именно для этого варианта.
Далее, к отверстию с наружной резьбой непонятного сечения и шага (так и не смог найти), что выходит из огнетушителя в качестве выходного сопла, идеально подходит шланг армированный, который сверху мы закрепляем хомутом.
С другого конца шланга вставляем штуцер от фильтра и так же закрепляем хомутом.
Далее с входящего штуцера фильтра опять вставляем армированный шлнг и подводим уже к выходной трубке компрессора.
как там закрепить это добро, я думаю придумаете. У меня там хитрая система из нескольких прокладок и сверху все зажато хомутом.
В заключение в выходное отверстие фильтра 1/4ВР ввинчиваем штуцер 1/4НР, на который садим силиконовую трубку которая практически идеально садится на него, и даже не требует обжатия хомутом, второй конец трубки уже к аэрографу.
Так как после редуктора давление небольшое по сравнению с рессивером, то трубка вполне выыдерживает его без всяких усилий. На входе в компрессор как я уже и говорил ставится автомобильный фильтр для отчистки воздуха. Масло…
По поводу замены масла, из компрессора выходит три трубки. одна входная, другая выходная, третья запаянная- и есть для долива масла. Вот ее мы раздербаниваем ( я просто перекусил плоскогубцами), но смотрите чтоб не попали опилки внутрь, иначе мотору может быть конец.
Оттуда сливаем масло. Сколько слил, я честно не замерял, но что то около стакана. Обратно влил я автомобильное масло формулы 10W40, объемом около 350грамм.
ИМХО автомобильное масло лучше тем, что во первых имееет кучу присадок защищающих от всякого гумна, во вторых в отличии от веретенного масла оно не «впитывает» влагу.
Автор: Ветров Роман
Источники: SdelayKompressor.ru
Аэрограф своими руками в домашних условиях: конструкция и изготовление
Ухоженные руки с привлекательным маникюром для представительниц слабого пола — показатель изящества. Профессионалы используют различные техники для нанесения красивых рисунков на ногтях, особенно стало модно делать аэрографию. Основным инструментом для ее выполнения является небольшой пистолет для распыления краски, стоит который не так уж и дешево. Именно поэтому многие стараются делать аэрограф своими руками в домашних условиях.
Принцип работы устройства
Функционирует такое приспособление следующим образом: присутствующий в клапане воздух сжимается, создавая тем самым сильное давление и распыляя специальный краситель. Основное его достоинство в том, что он позволяет создавать на ногтях плавные цветные переходы.
Узоры, нарисованные этим устройством, всегда получаются объемными и реалистичными.
Разновидности пистолетов-распылителей
Аэрограф для ногтей может быть одинарного либо двойного действия. В простых самодельных пневматических пистолетах можно регулировать подачу красящей жидкости. Как правило, используют такое приспособление вместе с трафаретами. С ним получаются насыщенные и четки узоры на ногтях.
А вот в аппаратах двойного действия контролируется не только подача краски, но и даже поток воздуха. Настройка в них осуществляется вручную специальным вентилем. Такой аэрограф для ногтей позволяет делать более точные и красивые рисунки с тонкими элементами. С помощью настройки воздушной подачи можно изменять толщину линий.
Из чего состоит аэрограф?
Разновидностей пневматических распылителей существует огромное количество, однако строение у них практически одинаковое. Созданный аэрограф своими руками в домашних условиях состоит чаще всего из таких деталей, как:
- Игла, контролирующая подачу красящего вещества.
- Сопло, представляющее собой элемент на конце инструмента для настройки толщины струи, диаметром не менее 0,2-0,3 мм.
- Регулировочный рычаг и клапан для управления уровнем воздуха и жидкости, создавания оптимального давления в системе.
- Резервуар, в который наливается лак либо краска для нанесения рисунков.
- Ручка, правда, она присутствует не во всех аппаратах.
- Воздушный клапан, выполняющий передачу воздуха в сопло.
Кстати, собранный аэрограф своими руками в домашних условиях будет эффективнее работать с компрессором, создающим необходимое давление. Поэтому следует позаботиться о его изготовлении.
Как сделать аэрограф из шариковой ручки?
Для сборки такого инструмента необходимо заранее подготовить:
- простую ручку для письма;
- герметик либо клей;
- винную пробку;
- пустую стеклянную банку объемом 0,5 литра (желательно с крышкой).
В первую очередь раскрутить корпус шариковой ручки и вытащить стержень, из которого придется выдуть все чернила.
Потом следует его тщательно промыть, используя растворитель, и просушить. В качестве сопла будет выступать корпус от ручки, поэтому не стоит его выбрасывать.
Если возникнут проблемы с очисткой стержня, то следует попробовать сделать это с помощью шприца. Для этого надо нагреть его носик и установить в стержень, немного развальцевав, после чего вытянуть жидкий краситель.
Затем в пробке делается с одной стороны выемка до середины, после чего ее следует перевернуть и надрезать во встречном направлении. Вырезанный кусок можно выбросить, он не пригодится. В оставшейся части надо проделать отверстие для установки стержня, размещать который лучше по центру. Перпендикулярно ему в середине вырезанной части вырезается еще отверстие.
Потом делается сопло будущего аэрографа. Один конец стержня следует закруглить наждачной шкуркой и вставить в первую выемку. В отверстие, находящееся сбоку, устанавливается корпус от ручки.
В крышке от банки тоже придется проделать небольшую дыру под стержень, лишнюю длину которого можно отрезать ножницами.
Перед тем как пользоваться аэрографом, необходимо закрепить его положение в верхней части емкости с помощью силиконового герметика либо клея. Таким образом, удастся сбалансировать давление воздушного потока внутри системы.
Чтобы собранный аэрограф своими руками из ручки прослужил как можно дольше, вместо стержня и пишущего инструмента лучше поставить медные трубки.
Создание небольшого компрессора из мембранного насоса
Изготовить такое устройство не составит особого труда. Мини-компрессор для аэрографа, своими руками созданный из автомобильного электронасоса, подойдет для создания красивых рисунков на ногтях. Конечно, его качество окрашивания и мощность будут уступать профессиональным аппаратам, но для самостоятельного маникюра вполне сойдет.
Чтобы готовый пистолет из шариковой ручки начал функционировать, надо соединить его напрямую со шлангом компрессора. Однако пульсация воздуха, создаваемая насосом, не позволит равномерно ложиться лаку или краске. Поэтому придется еще добавить в систему ресивер, хотя бы самый простой.
Для таких целей можно использовать расширительный бачок с машины или пластиковую канистру объемом 3-5 литра. Преимущество первого варианта в том, что имеются выходные патрубки, облегчающие процедуру установки. На них лишь придется надеть соединительные шланги, потом зафиксировать хомутами, и простейший компрессор для аэрографа, своими руками сделанный, готов к использованию.
Прежде чем приступить к его сборке, желательно заранее подготовить все необходимые инструменты. Чтобы сделать этот инструмент, понадобится:
- игла и одноразовый шприц;
- стержень от шариковой ручки;
- термоклей;
- пластиковая либо стеклянная бутылка с крышкой;
- резервуар для краски.
Шприц фиксируется на подготовленную стеклянную или пластиковую емкость, при этом в корпус вставляется трубочка с иглой. В крышке делается несколько отверстий для доступа воздуха. Оптимальное расстояние между острием пера и иглы можно вычислить экспериментальным методом. Главным достоинством такого краскопульта является легкая замена резервуара.
Аэрограф своими руками в домашних условиях из шприца создается в несколько этапов. Сначала срезается конусом острие ручки. Затем отрезается рабочая часть иглы, после чего ее опускают в термоклей и вставляют в обрезанный стержень. Делать это нужно таким способом, чтобы кончик медицинской иглы виднелся из металлической части стержня.
Другой способ изготовления аэрографа из шприца
Для сборки такого прибора потребуются следующие детали: одноразовый шприц с иглой, изолента либо скотч, скрепка, нитка и емкость для красящего вещества.
Медицинскую иглу следует хорошо нагреть на огне, чтобы она легко отделилась от пластиковой основы, а из шприца удалить поршень. Скрепку сначала надо выпрямить, после чего ее придется слегка согнуть. Затем одну сторону металлического зажима скрепляют с иглой нитью, а другую фиксируют с корпусом с помощью скотча. Причем крепить конструкцию надо к верхней части медицинского инструмента.
После этого кончик иглы вставьте так, чтобы он находился в середине сопла шприца.
Чтобы сделанный аэрограф из шприца заработал, следует в емкость добавить красящую жидкость и окунуть в нее иголку. Останется только сильно дунуть в широкое отверстие.
Сделанный таким способом аэрограф своими руками в домашних условиях в народе называют «ротодув». На его сборку уходит около 15 минут.
Как пользоваться аэрографом?
Прежде чем заправить резервуар, необходимо разбавить краску до нужной консистенции. Ведь любое красящее вещество, наливаемое в емкость, должно быть немного гуще воды.
Мини-пистолет для создания неповторимого маникюра станет более удобным, если на сосуд с краской установить рукоятки. Аэрограф хоть и легкий, но рисовать довольно часто приходится по несколько часов, из-за чего руки сильно устают его держать.
Работать с подобным устройством сможет при желании любой, необязательно быть художником. В аэрографии главное — освоить технику выполнения. Нейл-арт позволяет создавать на ногтях уникальные рисунки и необычные графические композиции с помощью специальных трафаретов и других дополнительных приспособлений.
Если самодельный аэрограф не имеет компрессора, то достаточно просто дуть в заднюю часть корпуса ручки. Именно силой напора воздуха можно контролировать дальность, а также интенсивность красящей струи.
Полезные советы
Каждый новичок в этом деле должен сначала научиться выполнять аэрографом простые однотонные рисунки, линии и фигуры. Лучше всего пройти специальные обучающие курсы, где покажут, как правильно обращаться с таким прибором. После получения достаточного опыта удастся создавать даже очень сложные композиции.
Самодельный аэрограф позволит не только делать роскошный и быстрый маникюр дома, но и сэкономить деньги на салонах красоты.

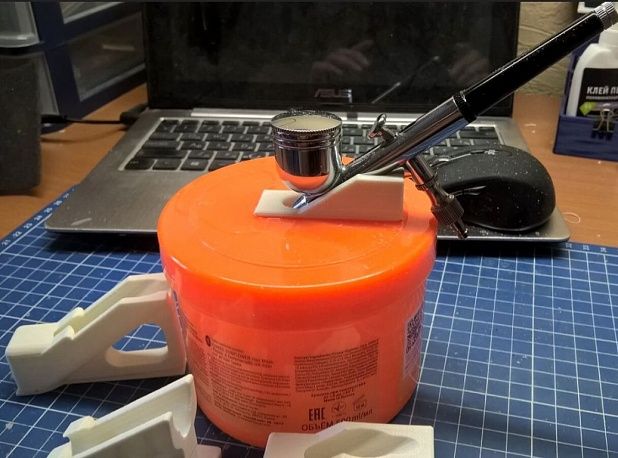

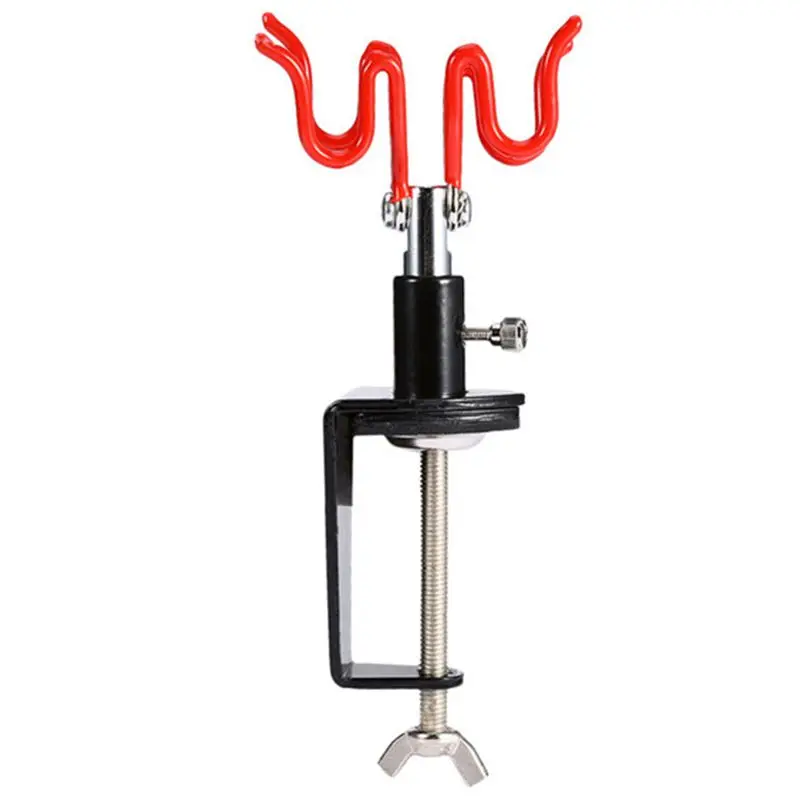

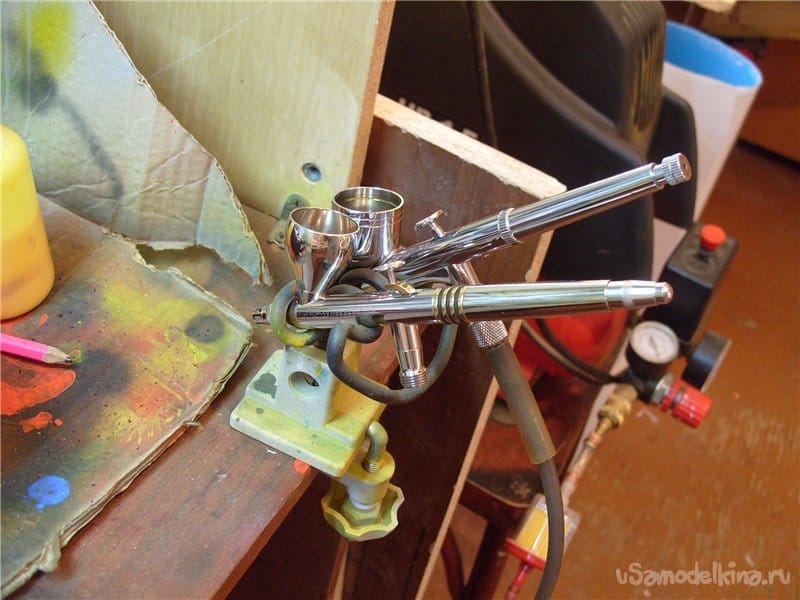

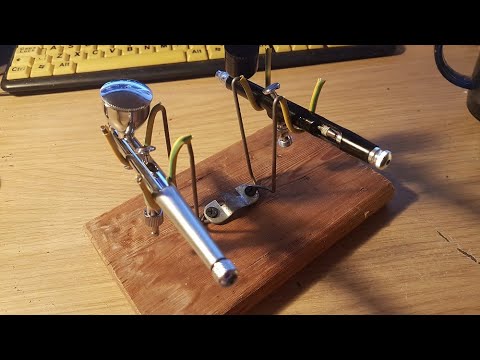

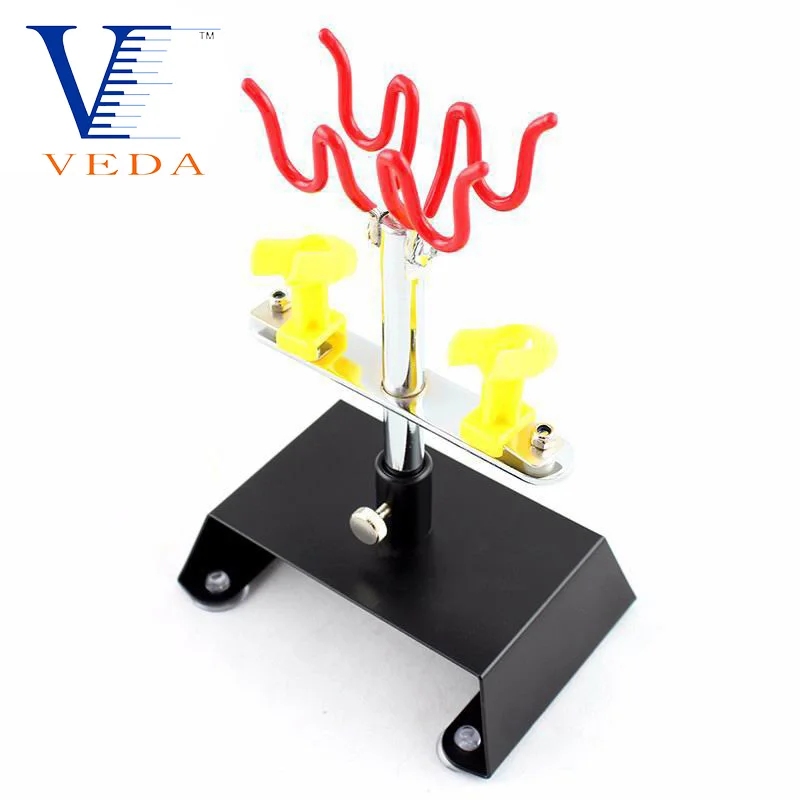

Подставка для аэрографа — Etsy.de
Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.
Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.
Нажмите, чтобы увеличить
Звездный продавец
