Как определить подсос воздуха во впускном коллекторе

Главная » Статьи » Как определить подсос воздуха во впускном коллекторе

Признаки подсоса воздуха в двигателе и поиск проблемного места

Диагностика и ремонт15 января 2018

В современных двигателях внутреннего сгорания, управляемых электроникой, количество поступающего в цилиндры воздуха строго учитывается специальными датчиками. Но когда воздушный поток находит альтернативный путь через неплотное соединение деталей, нормальная работа силового агрегата нарушается из-за существенного обеднения горючей смеси. Определить подсос воздуха во впускном коллекторе или иных местах – задача непростая, проявляющиеся симптомы слишком похожи на множество других неполадок. Тем не менее, проблема диагностики данной неисправности вполне решаема.

Признаки и причины подсоса

Когда в двигателе образуется неплотность, пропускающая дополнительный воздух, наблюдаются следующие симптомы:

  1. Первейший признак – «плавающие» обороты холостого хода. Мотор втягивает лишний воздух, а блок управления, анализирующий состав выхлопных газов с помощью лямбда – зонда, пытается правильно приготовить топливную смесь. Но ДМРВ (или ДАД) не учитывает часть притока, поэтому обороты нестабильны (о признаках неисправности датчика написано здесь).
  2. Доля топлива в горючей смеси уменьшается, отсюда затрудненный пуск силового агрегата «на холодную», когда необходимо обогащение.
  3. Из-за обеднения смеси теряется мощность двигателя – автомобиль тяжелее трогается с места и разгоняется.
  4. Поскольку водитель начинает сильнее нажимать педаль газа и принудительно увеличивать обороты, повышается потребление горючего.

Справка. На карбюраторных двигателях паразитный воздушный поток вызывает скачки оборотов до 2000 об/мин и более, втягивая бензин через главные топливные жиклеры в обход системы холостого хода. Регулировочные винты не действуют.

Существует несколько причин, почему нарушается герметичность соединений и двигатель подсасывает воздух:

  • деформация прилегающих плоскостей (например, всасывающего коллектора к ГБЦ) в результате перегрева;
  • слишком частое использование автомобильной моющей химии, способной размягчить прокладки и герметики;

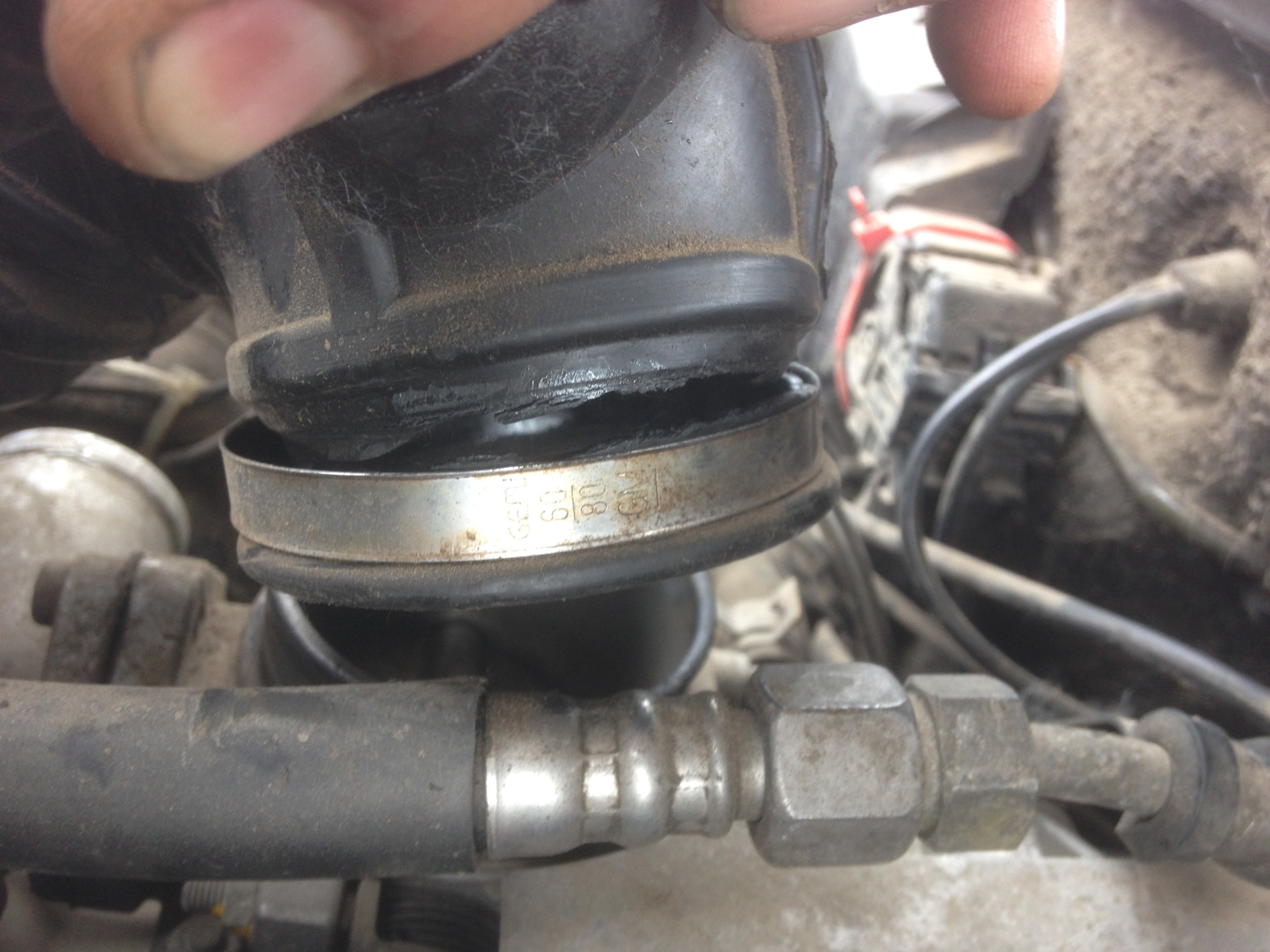

  • прохудившиеся шланги либо хомуты на патрубках отбора вакуума в двигателе.

На дизелях воздух иногда втягивается топливным насосом через неплотности магистрали, проложенной от бака. В карбюраторах путь воздушному потоку открывается сквозь изношенные оси и выработанные заслонки.

Где может проникать воздух?

Чтобы проверить наличие подсоса в двигателе, нужно понимать, где следует искать. На моторах, оснащенных инжектором, воздух может подсасываться в следующих местах:

  • прокладка на фланце головки цилиндров, куда прилегает впускной коллектор;
  • корпус вакуумного усилителя тормозной системы;
  • шланг отбора вакуума для усилителя;
  • прокладка дросселя;

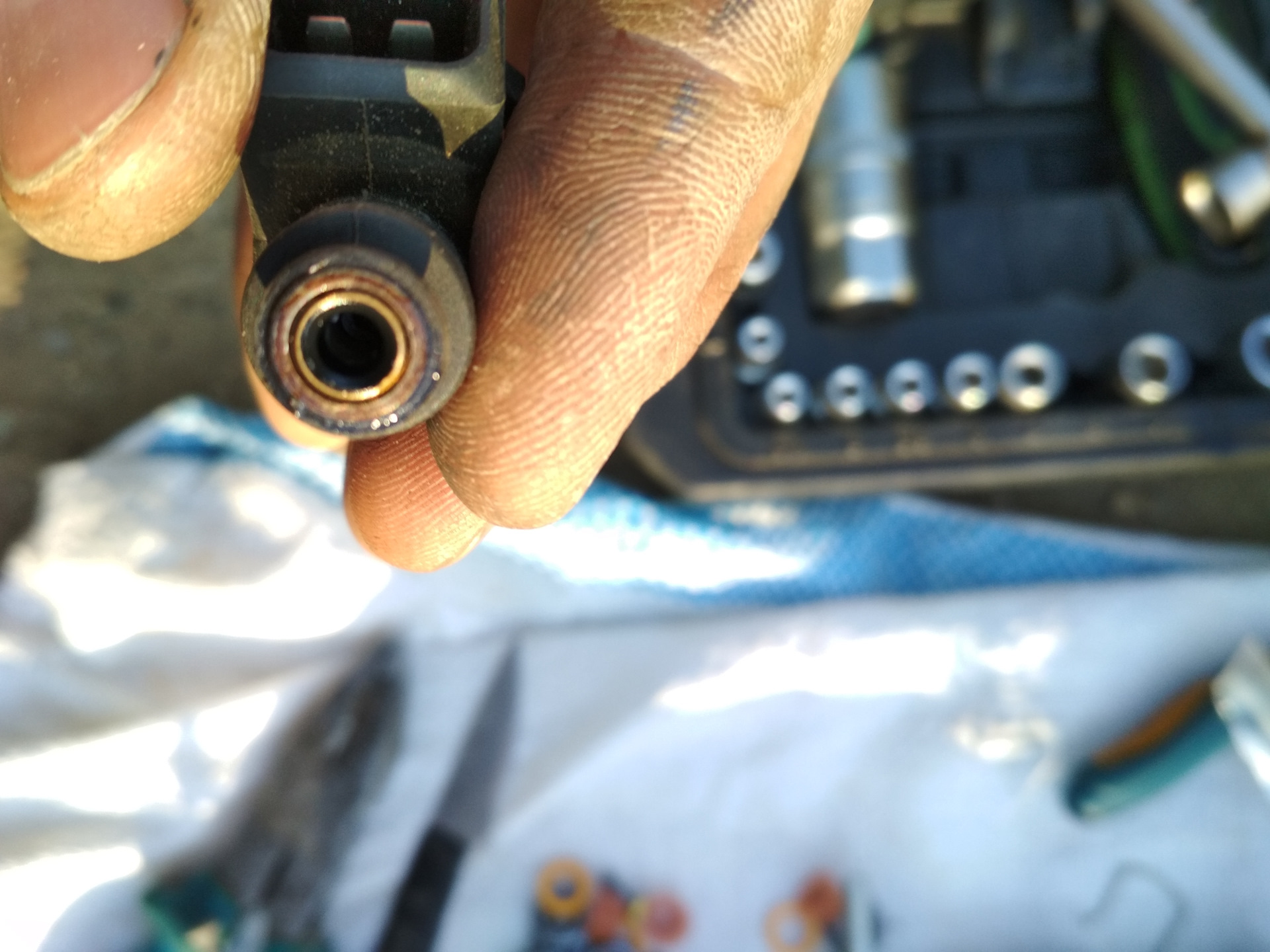

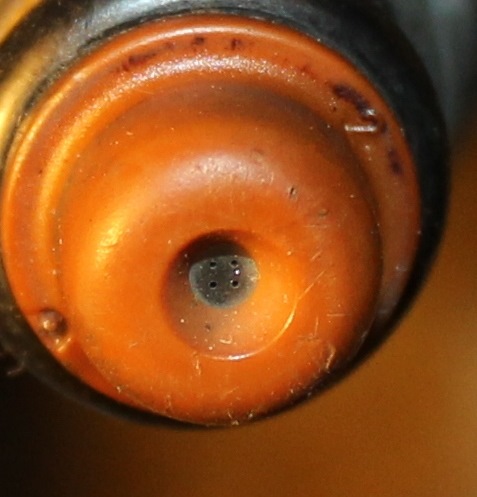

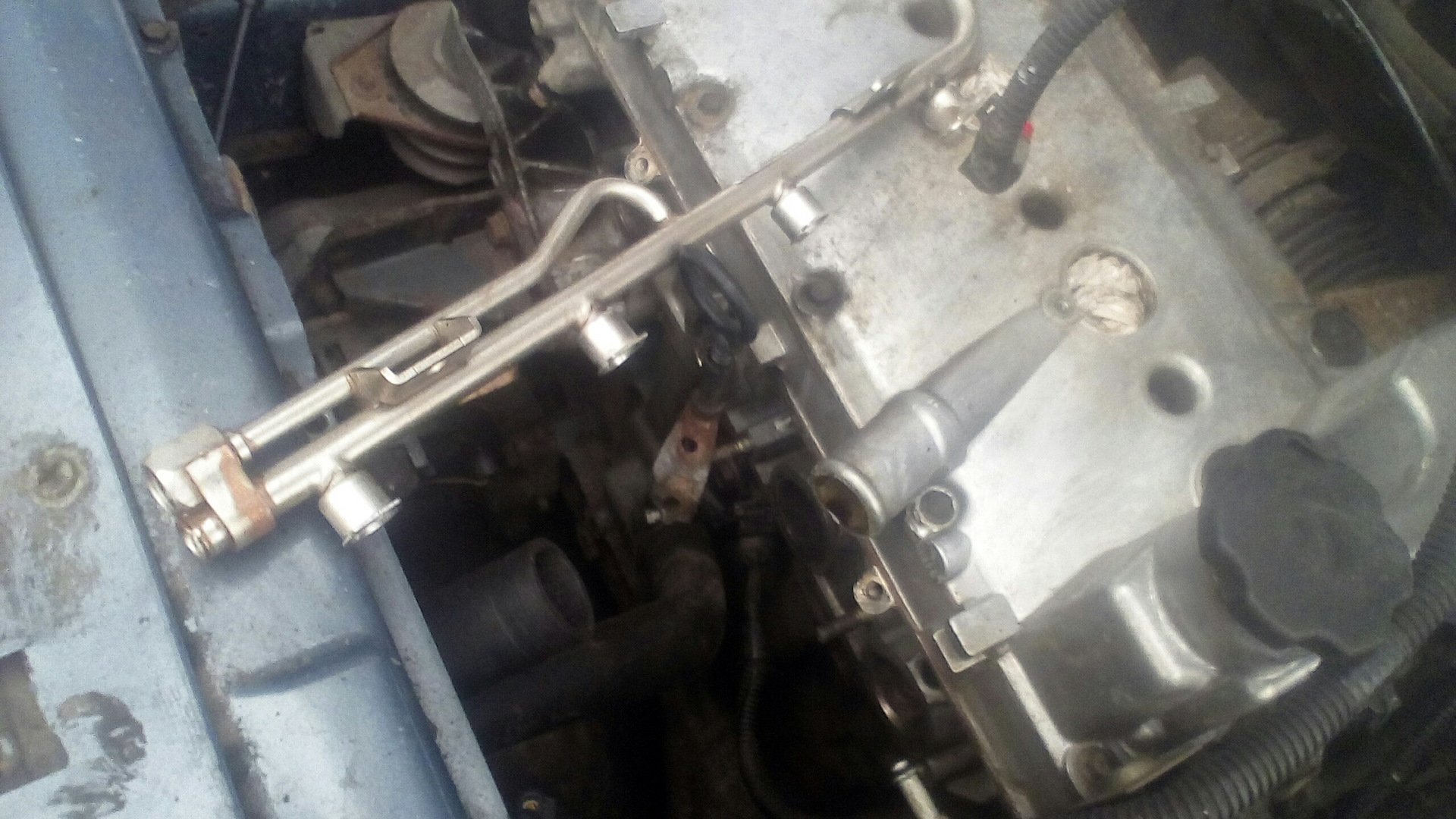

  • через форсунки со слабыми уплотняющими кольцами;
  • на фланце регулятора холостого хода;
  • сквозь заклинивший клапан бачка – адсорбера.

Изношенные карбюраторы, чей посадочный фланец прогнулся от воздействия высокой температуры, нередко пропускают воздушный поток на стыке с коллектором. Второе «больное» место – дроссельные заслонки обеих камер, которые в результате износа становятся овальными.

Подсос происходит через боковые зазоры и вызывает самопроизвольное истечение бензина из главного диффузора, отчего двигатель раскручивается до 2000 об/мин на холостом ходу.

Слабое звено дизеля – топливная магистраль, идущая от бака до насоса высокого давления. Пластиковые трубки и хомуты со временем теряют герметичность и насос, создающий на участке разрежение, подтягивает воздух сквозь невидимые щели. Он проходит по магистрали и через форсунки подается в камеры сгорания. Главная проблема заключается в обнаружении проблемы: прохудившиеся соединения не подтекают, поскольку наружное давление выше внутреннего.

Методы обнаружения неисправности

Как правило, о возможности проникновения воздуха сквозь неплотное соединение вспоминают в последнюю очередь, когда исключены остальные неполадки – выход из строя датчиков, регуляторов и так далее. Между тем существует простой способ найти подсос воздуха – на работающем двигателе медленно закрыть патрубок дроссельной заслонки ладонью.

Если мотор не глохнет, то на участке после датчика ДМРВ появилась щель, куда просачивается дополнительный поток.

Примечание. Услышать свист либо шипение в месте подсоса – задача непростая, поскольку мешает шум работающего мотора. Поэтому данный способ диагностики не годится.

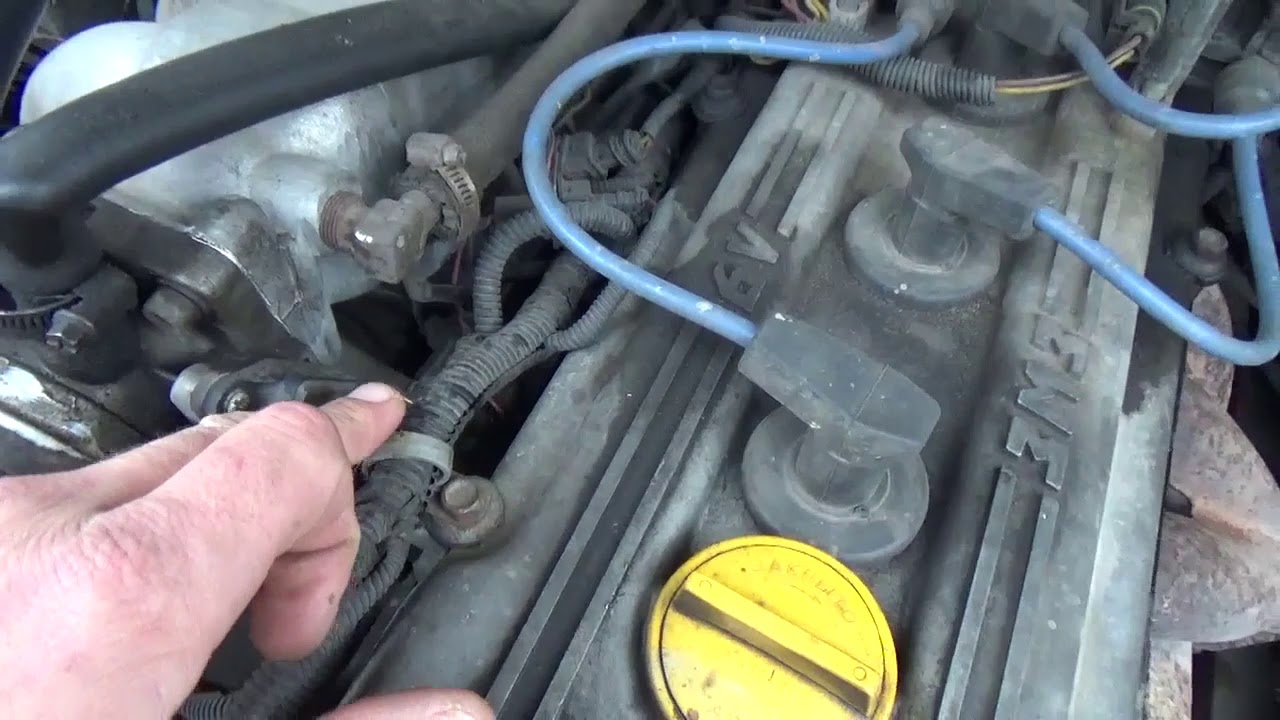

Чтобы локализовать проблемное место, рекомендуется проверить герметичность тормозного вакуумного усилителя следующим образом:

  1. Заведите мотор и дождитесь, пока стабилизируются обороты холостого хода.
  2. Передавите в нескольких точках резиновый патрубок, ведущий от силового агрегата к корпусу усилителя.
  3. Если работа двигателя не изменится, то на данном участке подсоса нет. На неисправность укажет повышение оборотов коленчатого вала.

Аналогичным способом проверьте все шланги, отбирающие вакуум от мотора. Если обороты коленвала меняются при сдавливании и последующем отпускании патрубков, ищите ослабленный хомут либо трещину в шланге.

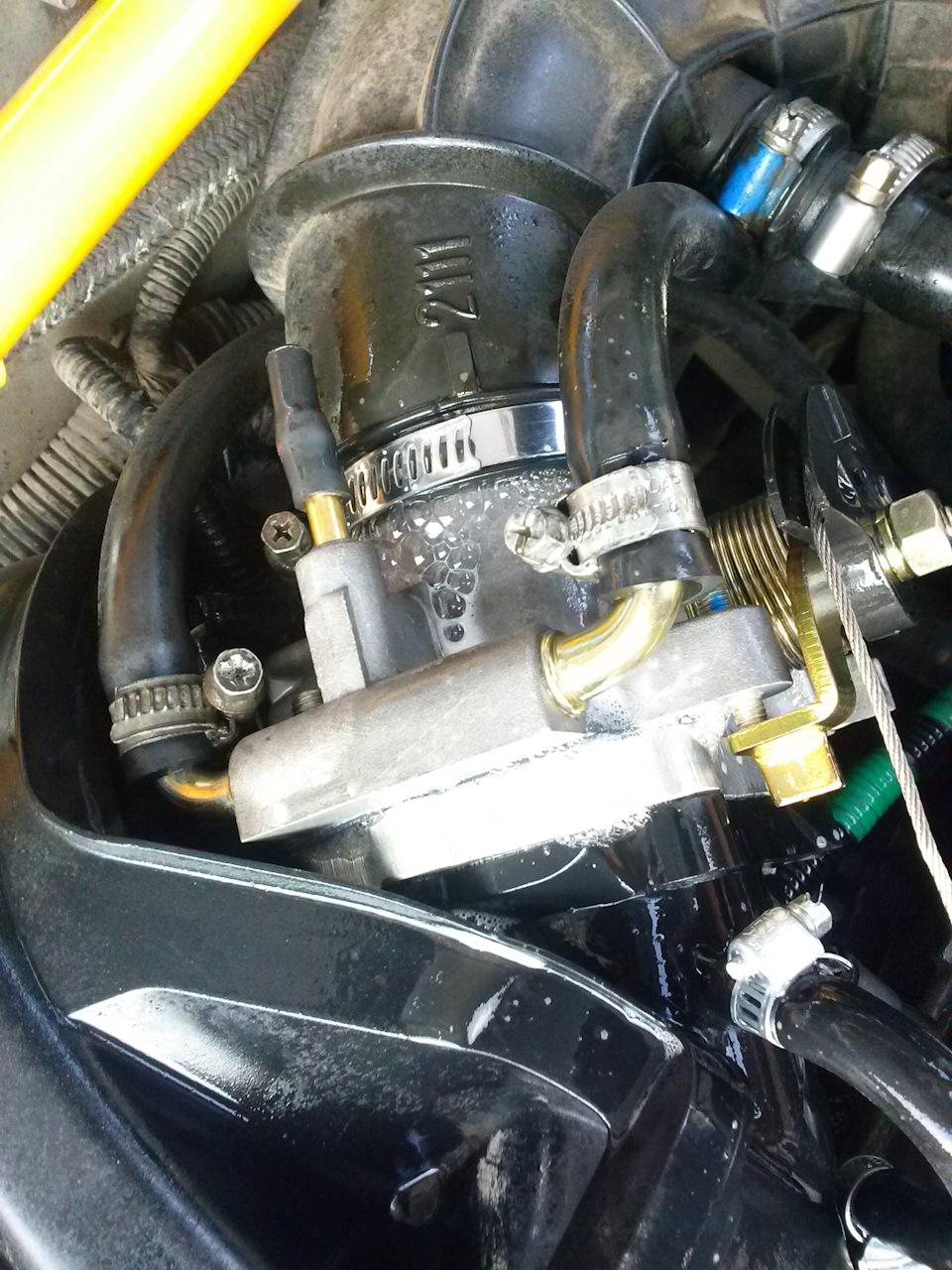

Отыскать подсос воздуха через дроссельную заслонку, коллектор и другие детали двигателя поможет компрессор. Нагнетающий шланг с переходником вкручивается вместо любой свечи зажигания, затем коленчатый вал поворачивается в положение, когда впускной клапан данного цилиндра открыт. Нагнетая воздух под давлением 4–6 Бар, обработайте все стыки мыльным раствором – в проблемной точке сразу появятся пузыри.

Отлично себя зарекомендовал старый «дедовский» метод – поливка соединений горючей жидкостью. Как производится диагностика:

  1. Наберите в шприц объемом 20 см3 бензина.
  2. Запустите двигатель и обождите, пока холостой ход немного выровняется.
  3. Аккуратно поливайте бензином подозрительные точки, выдавливая горючее прямо на прокладки.
  4. Если подсос идет через впускной коллектор, то поршни станут втягивать разлитый бензин вместе с воздухом и обороты заметно повысятся. Действуйте аккуратно, чтобы горючее не попало на электропроводку.

Способ поливки одинаково хорошо подходит для проверки коллектора, уплотнений форсунок и прокладки дросселя. А вот проверить заслонки карбюратора шприцем не выйдет, поскольку к ним нельзя подобраться. Чтобы убедиться в наличии выработки и образовании боковых щелей, агрегат придется снять и очистить от сажи стенки камер.

Магистраль, подающую солярку к ТНВД дизельного мотора, проверить сложнее. Здесь подойдет способ с применением компрессора и мыльной пены, но подобное оборудование есть не в каждом гараже. Придется идти по стыкам всей трубки и диагностировать подсос методом исключения. Обливать соединения дизельным топливом бессмысленно – эффект будет незначительный и перемен в работе мотора вы не услышите.

Один из новейших методов диагностики предполагает использование специального устройства – генератора дыма. Подключение производится, как и в случае с компрессором, к свечному отверстию любого цилиндра. После запуска дымогенератора нетрудно отыскать точку проникновения воздуха. Чтобы лучше видеть поднимающиеся струйки дыма, рекомендуется применять галогенную лампу.

autochainik.ru

Методы определения подсоса воздуха

Для нормальной работы бензиновому двигателю жизненно необходимо точное соотношение топлива к кислороду. Подсос воздуха во впускном коллекторе приводит к увеличению доли окислителя, что, естественно, регистрируется ЭБУ двигателя (Engine Control Unit). Рассмотрим основные причины и симптомы неисправности, а также как найти негерметичность во впускном тракте с помощью дымогенератора.

Симптомы

  • Нестабильная работа двигателя на холостых оборотах. На холостом ходу механическая дроссельная заслонка закрыта, а воздух во впускной коллектор идет через байпасный канал ДЗ. В таком режим разряжение за дроссельной заслонкой максимальное, поэтому симптомы подсоса воздуха проявляются ярче всего. Открывая дроссельную заслонку, мы увеличиваем проходное сечение для прохождения потока воздуха, поэтому негативное влияние подсоса на работу двигателя уменьшается.
  • Повышенные холостые обороты.
  • Нестабильная работа двигателя после резкого сброса газа (глохнет при торможении).
  • На приборной панели загорается Check Engine по причине ошибки P0171 – бедная смесь. Считать коды ошибки можно через диагностический разъем мультимарочным сканером с подходящим программным обеспечением либо специализированным диагностическим прибором.
    Если после удаления ошибка снова появляется на холостых оборотах, велика вероятность, что причина именно в подсосе воздуха, а не поломке ДМРВ, кислородного датчика.

Следует учитывать, что по отдельности каждый из симптомов еще не свидетельствует о подсосе неучтенного воздуха и может быть вызван неисправностями системы питания, ДМРВ, РХХ, дроссельного узла или лямбда-зонда.

Влияние на работу двигателя

Причина симптомов подсоса воздуха кроется в неучтенном кислороде, поступающем в цилиндры. Впору вспомнить назначение и принцип работы ДМРВ. Датчик установлен за воздушным фильтром. Следовательно, ЭБУ может посчитать лишь прошедший через нагревательный элемент поток. О подсосе говорят в том случае, когда во впускном тракте за ДМРВ имеется негерметичность, через которую во впускной коллектор засасывается неучтенный воздух. Поскольку ЭБУ рассчитывает порцию топлива, опираясь на показания ДМРВ, смесь на холостых оборотах получается обедненной (избыток окислителя).

В системах с МАР сенсором (ДАД) ЭБУ опирается на давление во впускном коллекторе.

Но для нормальной работы проходное сечение байпасного канала, которое контролируется вылетом штока РХХ, и степень открытия дроссельной заслонки должны соответствовать калибровкам, заложенным в ЭБУ двигателя. Разумеется, подсос неучтенного воздуха вносит неразбериху в работу блока управления, поэтому он всячески пытается синхронизировать работу исполнительных механизмов и показания датчика. Поэтому начинают плавать обороты, и в целом холостой ход нестабилен.

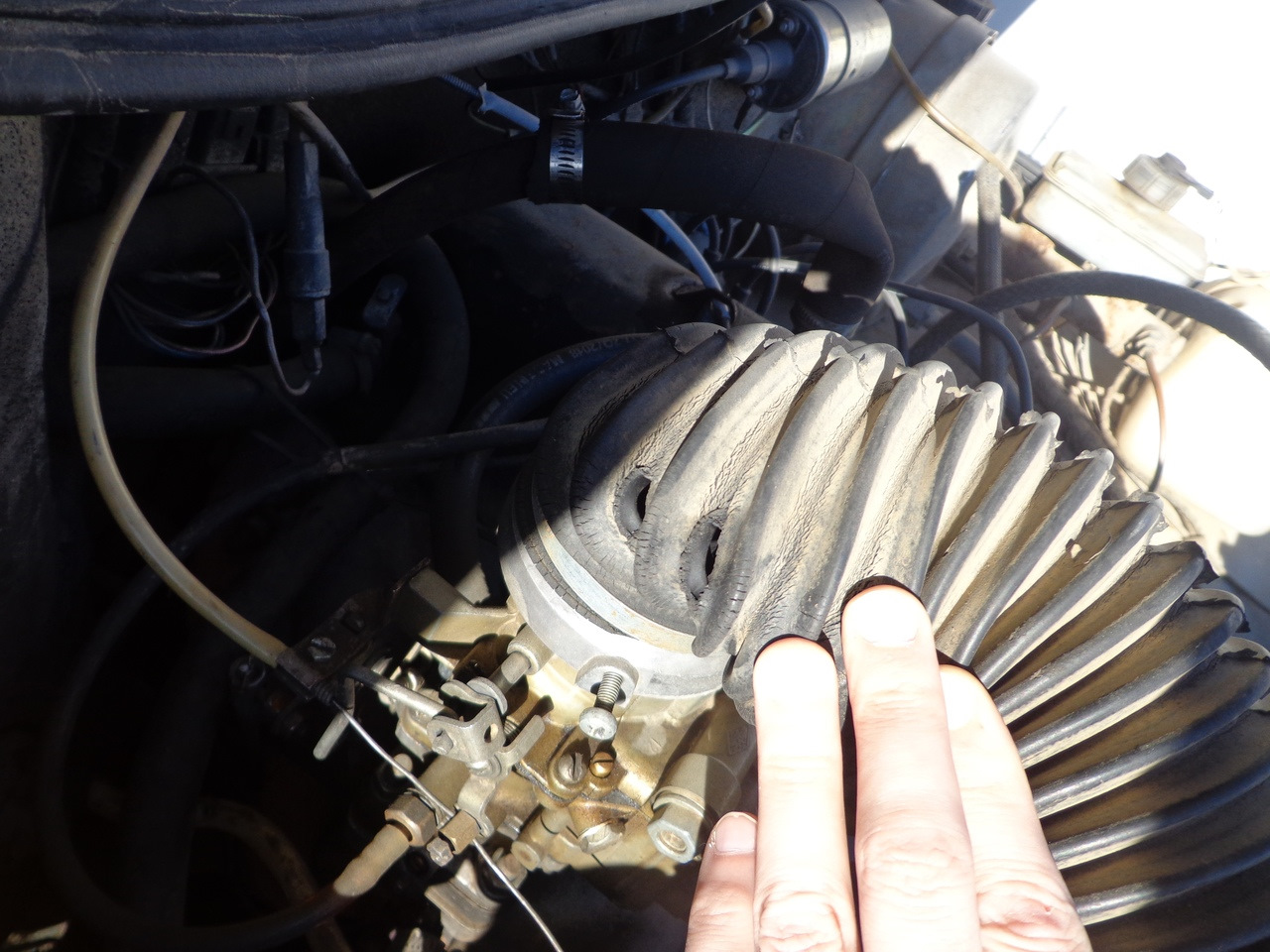

  • Все трубки, шланги вакуумной системы. Чаще всего шланги рассыхаются в местах соединения со штуцерами, трескаются на изгибах. Также подсос неучтенного воздуха может возникнуть вследствие невнимательности, когда после ремонта забывают подключить либо путают местами шланги, сдергивают их со штуцеров по неосторожности.
  • Система вакуумного усилителя тормозов. Подсос воздуха может происходить не только через обратный клапан или шланг, но и через порванную мембрану, разгерметизацию корпуса вакуумной камеры. Мы уже рассматривали, как проверить ВУТ.
  • Прокладка впускного коллектора.

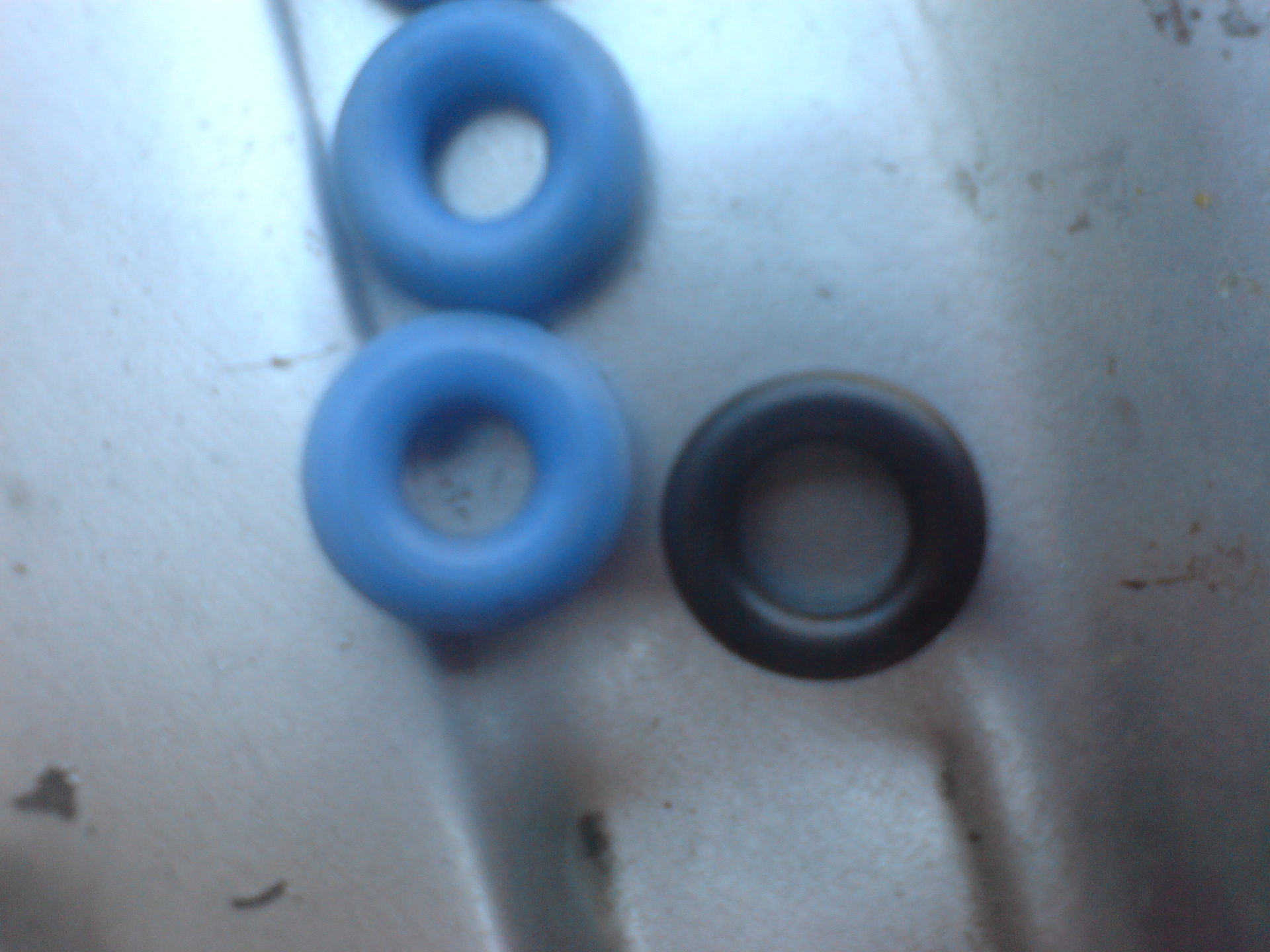

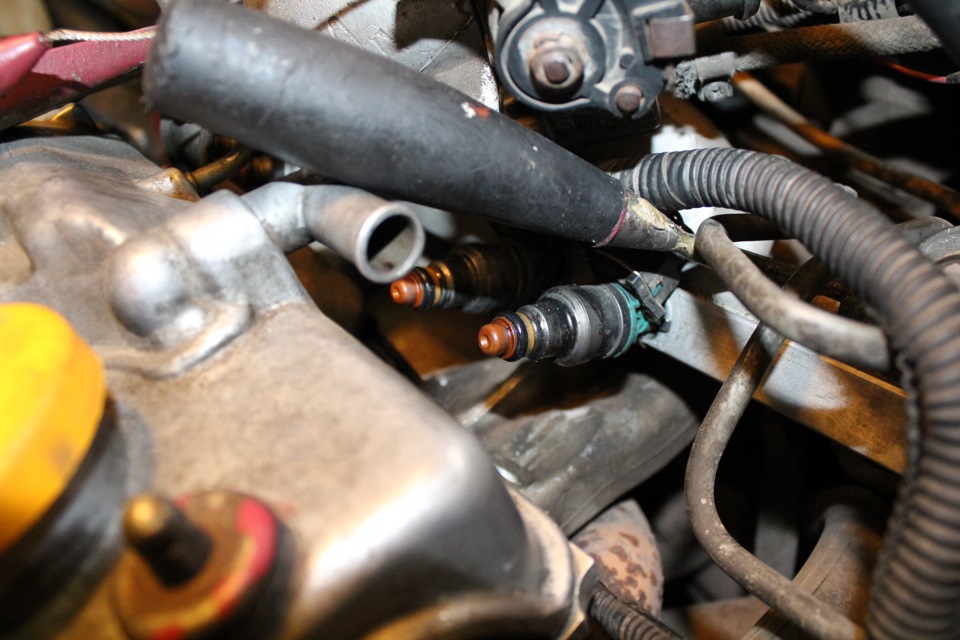

  • Уплотнительные резинки форсунок.

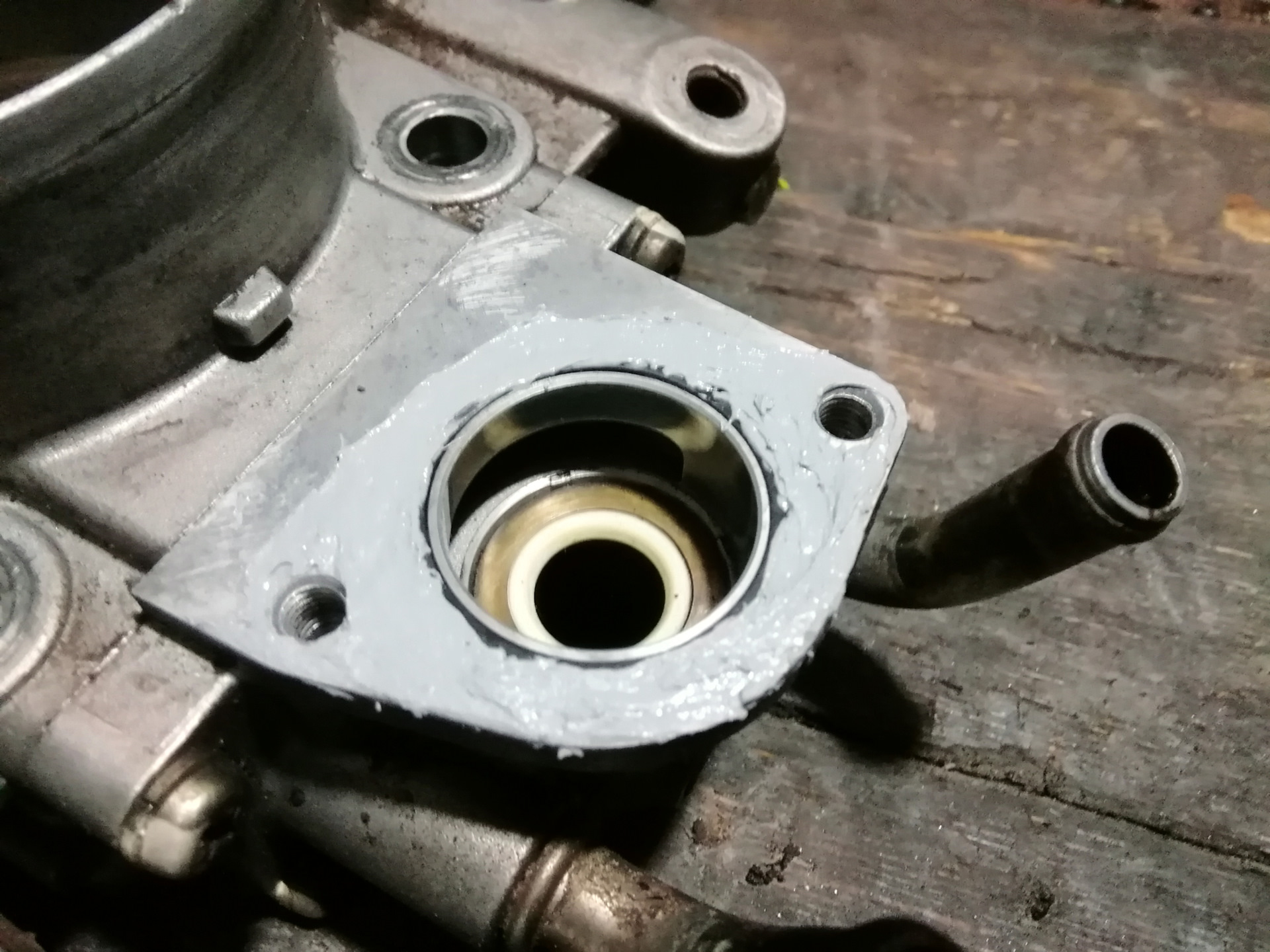

  • Уплотнитель РХХ в месте прикручивания к корпусу ДЗ.
  • Ось вращения механической дроссельной заслонки. Возникшая на больших пробегах выработка приводит к появлению люфта. Дроссельные заслонки с электропроводом проблемой подсоса неучтенного воздуха в таких местах не страдают.
  • Трещина во впускном коллекторе. Довольно типичная проблема для авто с пластиковыми коллекторами.
  • Система вентиляции картерных газов. Причиной подсоса становится негерметичность шлангов, трубок, клапана.
  • Негерметичность системы вентиляции бензобака.
Применение диагностического прибора

Сканер позволяет определить дополнительные симптомы, свидетельствующие о том, что причина нестабильных холостых оборотов именно в подсосе воздуха, Прибор позволит в реальном времени наблюдать:

  • показания лямбда-зонда;
  • степень открытия дроссельной заслонки;
  • положение регулятора холостого хода;
  • желаемые и действительные обороты холостого хода;
  • долгосрочные и краткосрочные топливные коррекции.

На видео специалист-диагност поясняет, как именно использовать эти значения для диагностики подсоса воздуха в двигателе.

Локализируем причину

Рассмотрим основные методы определения причины подсоса воздуха без использования дымогенератора.

  • Разбрызгивание очистителя карбюратора вблизи элементов впускного тракта. В состав очистителей входят легко испаряемые и воспламеняемые компоненты. Попадая через место подсоса воздуха в цилиндры, очиститель обогащает топливную смесь. В особо критичных случаях в такие моменты наблюдается кратковременное поднятие оборотов двигателя. Но гораздо достоверней во время теста наблюдать с помощью диагностического прибора за краткосрочной топливной коррекцией. Значения при всасывании очистителя будут подниматься, так как лямбда-зонд зарегистрирует обогащение смеси.
  • Разбрызгивание воды. Цель проверки – услышать характерный звук всасывания воды, что обязательно произойдет в месте подсоса воздуха. Для удобства наберите в бутылку воды, предварительно сделав небольшое отверстие в крышке. Обильно полейте места подключения шлангов вакуумной системы, по возможности место стыка блока цилиндров и впускного коллектора. С особой внимательностью проверьте участок после дроссельной заслонки, так как там разряжение и риск появления подсоса выше всего. Но не стоит целиком заливать двигатель холодной водой, а особенно, выпускной коллектор. Резкий перепад температур может привести к его растрескиванию.

Смысл проверки заключается в подаче во впускной тракт дыма. В местах подсоса воздуха дым будет выходить, что и позволит локализировать негерметичность. Вы можете купить дымогенератор либо соорудить прибор своими руками. В интернете предостаточно различных вариантов конструкции, один из которых показан на видео ниже.

Как дымогенератором найти место подсоса воздуха?

  1. Заблокируйте впускной патрубок перед воздушным фильтром. Если этого не сделать давление дыма во впускном тракте нарастать будет медленно.
  2. Отсоедините один из доступных шлангов вакуумной системы, вместо него подключите шланг дымогенератора.

С помощью компрессора подайте дым. Когда система полностью заполнится, вам остается наблюдать за местами утечки дыма, которые могут спровоцировать подсос неучтенного воздуха во впускной коллектор.

autolirika.ru

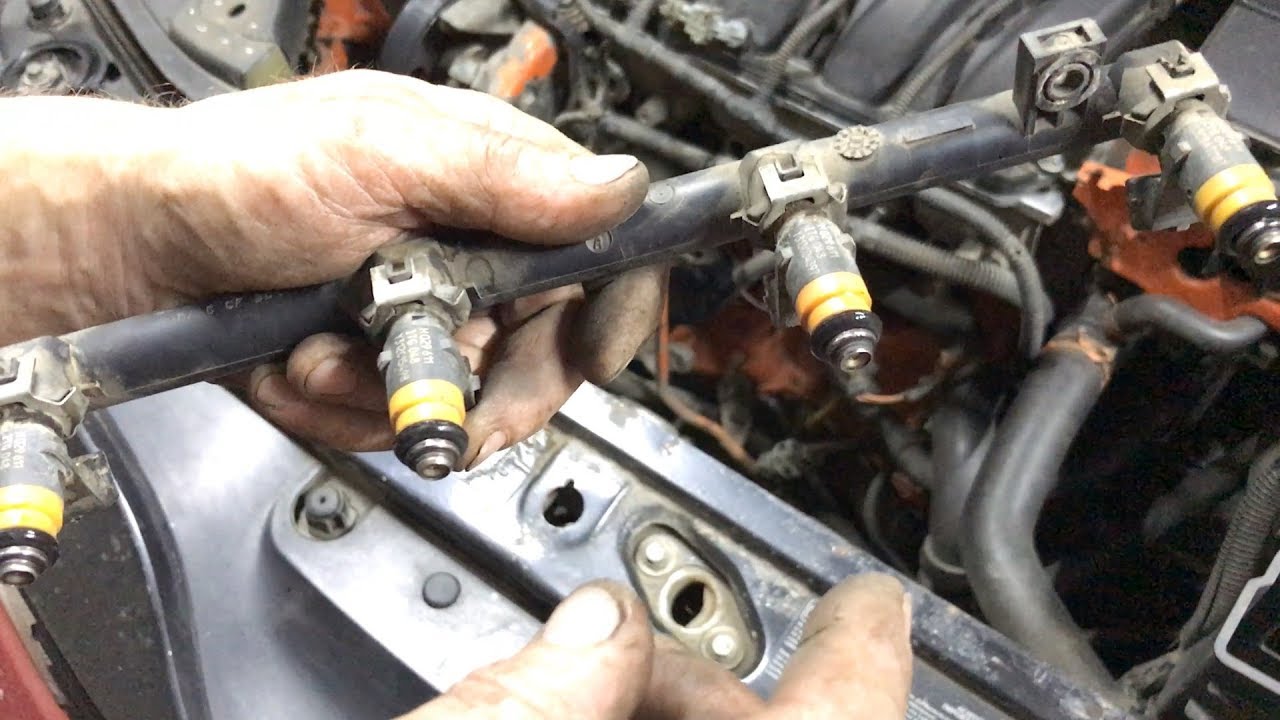

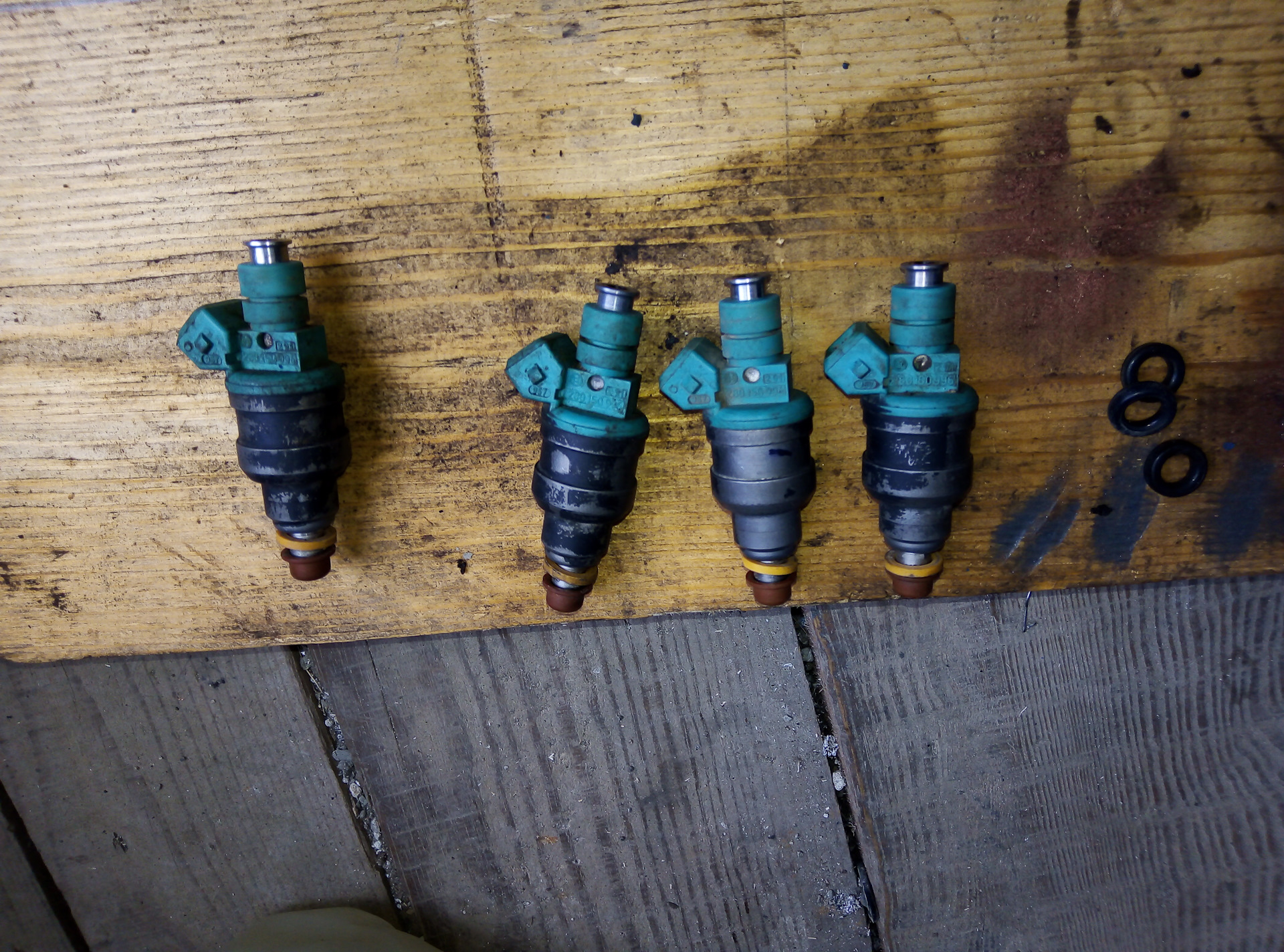

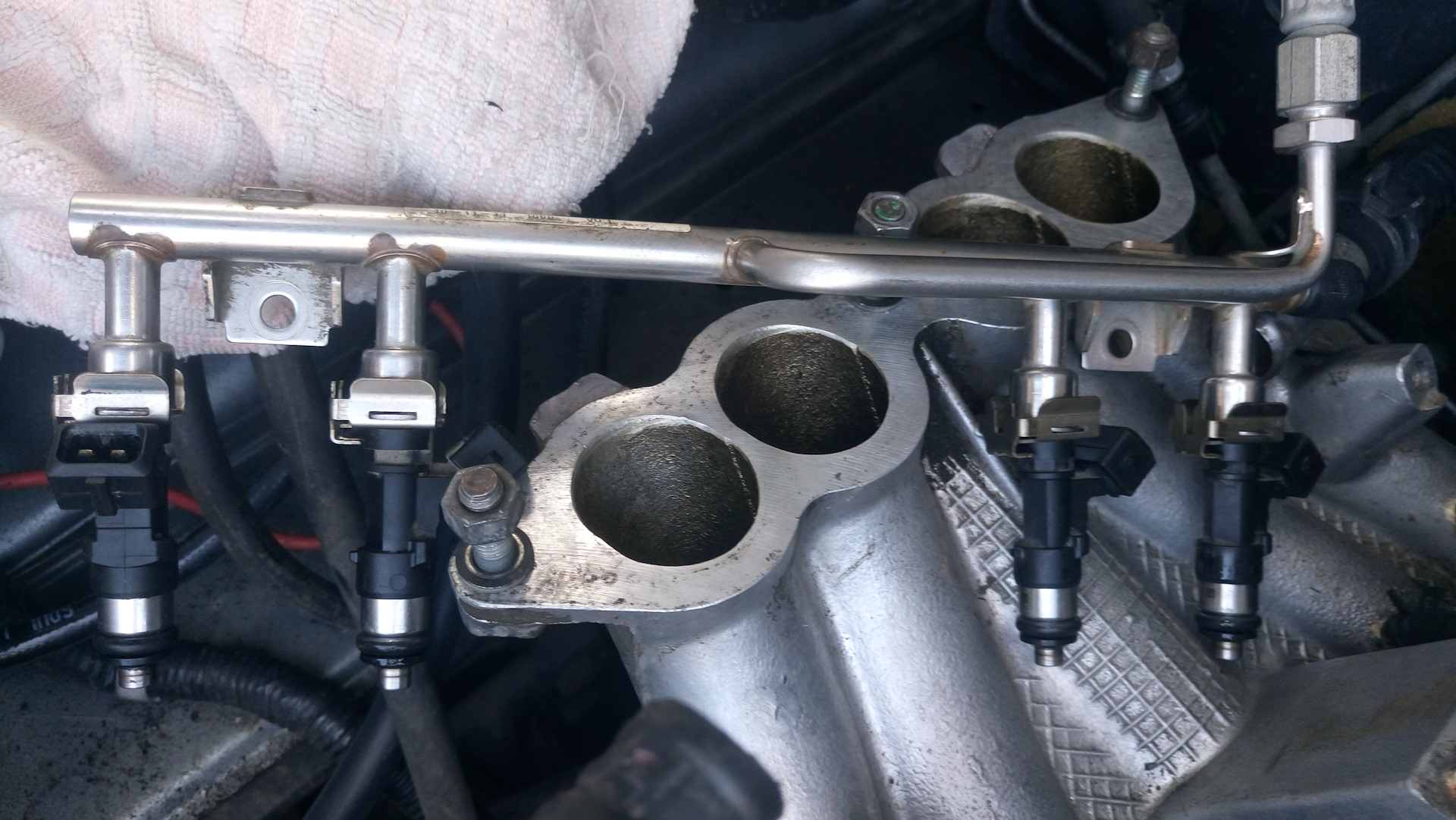

Признаки подсоса воздуха через форсунки: симптомы, фото, видео

Обнаружение подсоса ведётся с осмотра прокладки впускного коллектора, соединений и тела шлангов. Не исключается подсасывание воздуха при пробоях прокладки ГБЦ (головка блока цилиндров), кольцевого манжета форсунок. Неполадки такого типа возникают чаще на авто с большим ресурсом эксплуатации. Двигатель теряет мощность на малых или повышенных оборотах, в зависимости от вида топлива, на котором работает машина.

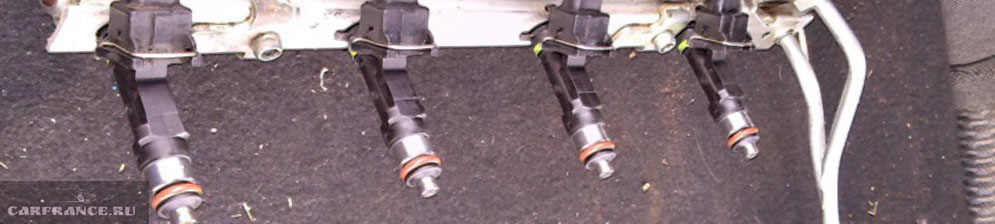

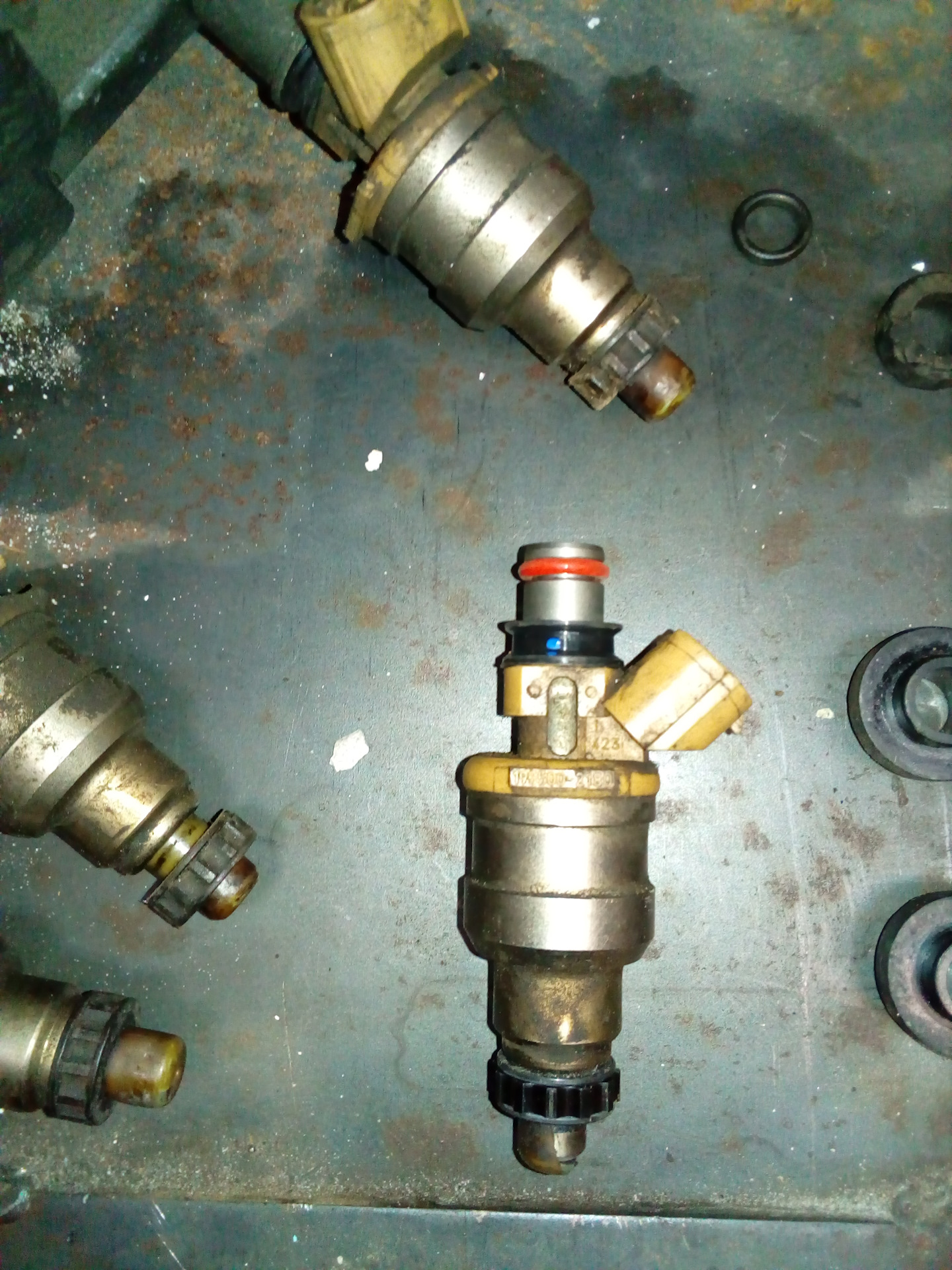

Симптомы подсоса воздуха через форсунки

Обнаружение подсоса поддаётся водителям с опытом многолетнего вождения и умения прислушиваться к работе мотора. Первыми признаками наличия оного становятся запуски по утрам или после долгого простоя авто.

  1. Не запускается по утрам, как обычно. Требуется длительное прокручивание стартером. Двигатель троит и глохнет. Причиной тому ТНВД (топливный насос высокого давления), который слабо реагирует на прохождение топлива в режиме высоких оборотов. А на малом (холостом) не успевает с излишним воздухом в камере сгорания.

    Тяжелый запуск двигателя по утрам — причина в ТНВД

  2. Неустойчивая работа холостого года, падающие обороты (ниже 1000) и остановка мотора. Винт (жиклёр) качества топлива не влияет на соотношение смеси, так как воздух с излишком попадает в камеру.
  3. Увеличенный расход смеси на старте и движении для поддержания высоких оборотов. Приходится постоянно держать ногу на педали газа, хотя КПП находится на низкой передаче.
  4. Падение мощности, когда во впускной системе ДМРВ (датчик массового расхода воздуха) держатся низкие обороты холостого хода. В системе с датчиком абсолютного давления сохраняются высокие обороты Х/Х и имеют место задержки впрыска, пропуски цикла воспламенения.

Выявление

Рассмотрим разные способы выявления подсоса воздуха в двигатель через форсунки.

Опрыскиванием

Признаки подсоса определяются опрыскиванием воды (можно шприцем) на шланги работающего двигателя. Жидкость, попадая в щели, на отверстия, трещину рукавов или пробитую прокладку, вызывает снижение оборотов мотора.

Другим аналогичным методом проводится орошение этого же сегмента узлов эфиром, что приводит к повышению оборотов. Итак, выявляя места подсоса, следует внимательно отслеживать чистоту работы двигателя. Для нахождения места просачивания можно воспользоваться измерением степени разряжения за дросселем. В этом случае снятый шланг подключается к элементу управления дроссельной заслонки.

Видео о выявлении подсоса методом опрыскивания
Дымо или парогенератором

Места протока выявляются, так называемым парогенератором, способным определять любые пробои, трещины, отверстия. Аналогом этого устройства, часто используемым специалистами, является дымогенератор.

Прибор обнаруживает подсосы во внутренних полостях, где есть воздух. Закрывая дроссельную заслонку какой-либо пробкой, подключают его к впускному коллектору. Через неплотности, трещины начинают просачиваться струйки дыма.

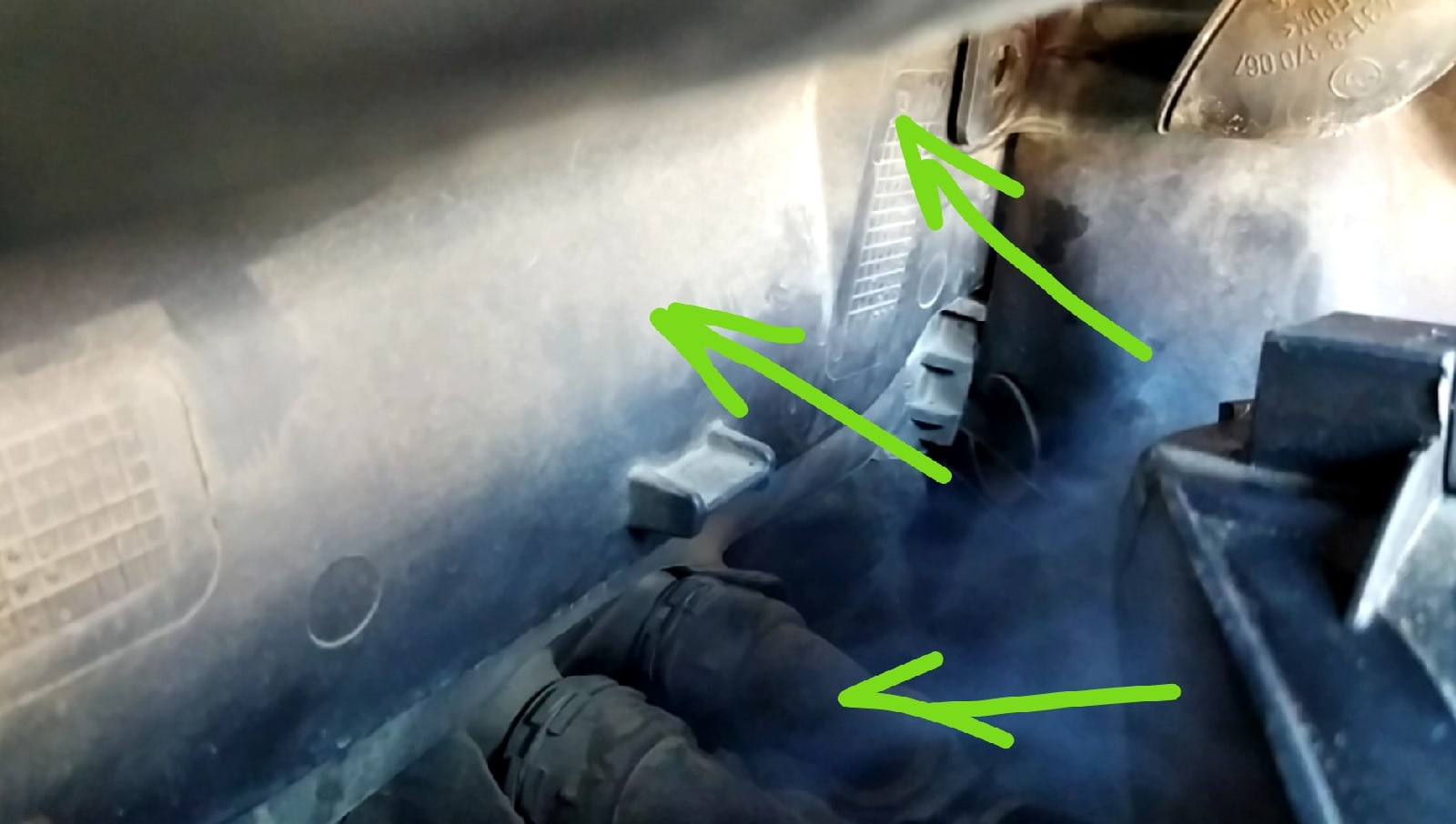

Проверяем подсос воздуха с помощью дымогенератора

Устройством проверяется также места утечки в выпускной системе, заглушив выхлопную трубу глушителя. Достигается это выставлением поршня любого цилиндра в ВМТ и убеждением в перекрытии клапанов. В этом случае дым, пройдя открытые клапана, перетекает в выхлопную систему, выявляя изъяны плотности этого участка. С этой целью мотор запускается и в режиме холостого хода прослушивается возможное появление шипения, специфического свиста.

Видео о проверке подсоса воздуха с помощью парогенератора
Возможные неисправности

Зная возможные участки просачивания, выявляются неисправности:

Не услышав каких-либо звуков, можно начинать процесс пережима шланга, идущего к впускному коллектору.

Операция пережима выполняется только круглогубцами, во избежание порчи рабочего рукава.

Сжимая рукава ВУТ (вакуумный усилитель тормоза) или регулятора давления смеси слышится стабильная работа двигателя. Убирая инструмент (круглогубцы), чувствуется сброс оборотов. Этот дефект свидетельствует о наличии отверстий или трещин на проверяемом шланге. Возможны неисправности усилителя, клапана адсорбера.

Методы диагностики

Отказ мотора работать на холостых оборотах является следствием обеднённой смеси, причиной чему излишний воздух в топливной магистрали.

Этому сопутствуют:

  • Ржавые трубки подачи топлива.
  • Топливные шланг, рассохшиеся в результате долгой эксплуатации и не удерживающие уже хомуты.
  • Топливный фильтр с дефектами уплотнения.
  • Трубы выхлопной магистрали, потерявшие герметичность.
  • Уплотнения ТНВД.
  • Попадающий воздух через ручной рычаг бензонасоса.
  • Уплотнения топливного насоса.
  • Моральное старение уплотнителей.
Первый способ

Диагностика дефекта предусматривает отключение топливного насоса и запитывание его от другого сосуда (например, пластиковой канистры). Самостоятельная работа потребует 3÷4 литровой тары, два прозрачных шланга, длиной один метр, пары хомутов. Соблюдая меры чистоты, меняются прямой и обратный топливопроводы от ТНВД на прозрачные трубки, и удаляется из него воздух.

Одним из способов удаления подсоса считается чистота места работы и расположения бачка выше топливного насоса. Нужно отвернуть болт «обратки», через которое по принципу сифона воздух выходит до появления топлива. Болт штуцера возвращается на место. Запуском двигателя на несколько минут, удаляется остатки воздуха.

Видео о диагностике топливного насоса на подсос воздуха
Второй способ

Заключается в опробовании топливного фильтра (штатного), поместив его ниже ТНВД. Способ ориентирован на определение подсоса через фильтр. В случае отсутствия результата проверяются все трубки, бак, шланги. Подобный метод запитывания выдаёт точные неполадки трудного запуска мотора.

Происхождение не герметичности топливной системы автомобилей с дизельным двигателем обосновывается атмосферным давлением. Оно выше того давления, которое создаётся при перекачке горючего из автомобильного бака. Связано это с заменой латунных топливопроводов резиновыми, пластмассовыми трубками и соединением их хомутами. Между тем шланги из таких материалов имеют меньший срок службы. Делается ссылка на то, что синтетические трубы в подкапотном пространстве греются, провисают, трутся, и, истираясь, способствуют просачиванию воздуха.

Таким образом, механическое воздействие, перегрев, использование средств очистки способные размягчать неметаллические материалы и герметические составы, можно отнести к первопричинам появления подсоса.

Видео как устранить подсос воздуха топливного фильтра на дизельном двигателе

carfrance.ru

Подсос воздуха во впускном коллекторе симптомы приора – Подсос воздуха во впускном коллекторе: симптомы и признаки, устранение

 От состава топливовоздушной смеси (её «качества») зависит не только максимальная мощность двигателя, но, что иногда важнее, его управляемость – излишний воздух, поступающий во впускной тракт, может стать причиной остановки двигателя в самый неподходящий момент. Допустим, вы выезжаете со второстепенной дороги на главную. Оценили расстояние до потока машин, движущихся по главной дороге – а при попытке «рвануть с места» мотор глохнет… Повреждение авто от бокового удара может быть в этом случае не самым тяжёлым последствием.Каковы могут быть симптомы подсоса воздуха во впускном коллекторе и «как с ними бороться» — тема этой статьи.

Содержание статьи

Признаки подсоса воздуха во впускном коллекторе

  Незначительные «излишки» воздуха могут никак не проявлять себя, так как они не способны сильно изменить состав горючей смеси, и выявить их сможет только диагностика двигателя.

Но при крупных повреждениях впускного тракта симптомами подсоса воздуха могут стать:

Первый симптом подсоса воздуха во впускном тракте — это неустойчивая работа двигателя на холостом ходу.

  • неустойчивая работа двигателя на холостом ходу, вплоть до его остановки;
  • провалы при ускорении, причём при резком нажатии на педаль «газа» двигатель может опять же заглохнуть, особенно в начале движения авто;
  • возможно повышение рабочей температуры мотора из-за его работы на слишком бедной смеси.

Следует заметить, что неравномерная работа двигателя «сглаживается» на средних и высоких оборотах, можно лишь отметить снижение тяговых качеств двигателя.

Как может «лишний» воздух поступать в цилиндры?

Попадание избыточного воздуха в топливную смесь возможно не только непосредственно через нарушение прокладки впускного коллектора, но и через сопряжённые с ним детали. Рассмотрим подробнее возможные места нарушения целостности впускного тракта для карбюраторного и инжекторного двигателей по отдельности.

Карбюраторный двигатель

Возможные места подсоса воздуха на впуске

  Возможные «слабые места»:

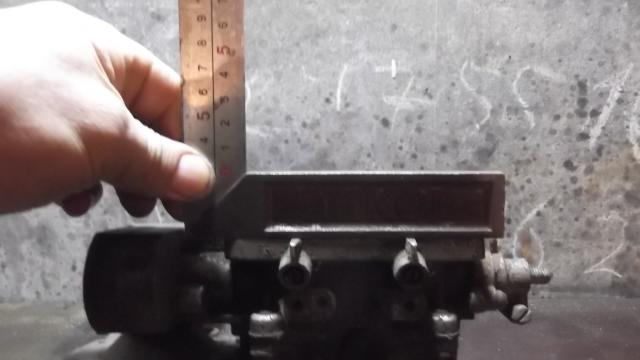

Частая причина подсоса воздуха — деформация «подошвы» карбюратора, когда карбюратор подтягивают на горячем двигателе.

  • прокладка под карбюратор;
  • диафрагмы карбюратора. В основном это диафрагмы пускового устройства и привода заслонки второй камеры – последняя есть не у всех моделей;
  • вакуумные шланги для управления углом опережения (идёт к трамблёру), для всевозможных пневмоклапанов; также иногда сами штуцера карбюратора неплотно вставлены в корпус на заводе;
  • деформация «подошвы» карбюратора; очень распространённая причина подсоса, вызывается тем, что карбюратор подтягивают на горячем двигателе.
Впрысковый двигатель

Подсос возможен через:

Обобщение

Кроме того, для обоих видов двигателей подсос возможен через повреждённый шланг вакуумного усилителя тормозов, а также через уплотнение его клапана (штуцера), вставленного в корпус усилителя. Более того, многие автолюбители игнорируют тот факт, что при неправильной настройке свободного хода выключателя стоп-сигнала («лягушки») можно нарушить правильную работу самого усилителя, в результате чего забор воздуха из него будет «неправильным», что вызовет излишний его забор во впускной коллектор. На правильную настройку «вакуумника» оказывает также величина выступания его штока из корпуса. Самым неприятным в этой ситуации является то, что подсос воздуха «сквозь» вакуумный усилитель не выявить снаружи при осмотре.

Поиск неисправности

Легко и наглядно определить подсос воздуха во впускном коллекторе можно дымогенератором.

Самым доступным способом поиска подсоса воздуха во впускном коллекторе является визуальный осмотр. Трещины и разрывы воздушных шлангов можно увидеть и «невооружённым» глазом. Также можно проверить, насколько плотно соединены между собой детали. Нередко случается, что во время ремонта, например, не затянули как следует гайки крепления карбюратора или других узлов.Если видимых причин неисправностей нет, то очень эффективным является распыление из баллончика составов типа «Быстрый старт», изготовленных на основе эфира, вдоль стыков деталей. Процедуру нужно проводить на работающем двигателе. Эфир, попавший через щели в коллектор, вызовет изменения в работе мотора – его обороты должны кратковременно увеличиться.

Наконец, вопрос о том, как можно обнаружить подсос воздуха во впускном коллекторе, легко разрешить, если у вас есть дымогенератор. С его помощью поиск мест нарушений герметичности не представляет особых проблем. «Накачав» дымом впускной тракт, можно визуально наблюдать, где нарушена целостность впускной системы – при этом лучше воспользоваться лампой (фонариком) синего цвета – в её свете становится более заметным.

Устранение подсоса воздуха

Устранение подсоса воздуха во впускном коллекторе

При ремонте впускного коллектора не следует прикладывать усилий к датчикам — излишнее усилие может вывести их из строя.

Ремонт, в основном, сводится к замене прокладок, уплотнителей и вакуумных шлангов. Причём не стоит потрескавшиеся шланги восстанавливать при помощи герметика – его излишки, попав в воздушный тракт, могут вызвать засоры.При ремонте помните, что не следует прикладывать усилий к датчикам, пытаясь проверить, не заклинили ли некоторые из них. Особенно это касается регулятора холостого хода – он как раз устанавливается во впускном тракте. Нажимая на его сердечник, вы рискуете окончательно испортить регулятор, представляющий собой шаговый электродвигатель.И напоследок – учтите ещё один важный момент. Иногда подсос воздуха «со стороны», хоть и никак не сказывается на работе двигателя, может привести к очень неприятным последствиям. Речь идёт о случаях, когда воздух попадает в коллектор, минуя воздушный фильтр. Например, если расколота та часть корпуса фильтра, из которой очищенный от пыли воздух попадает в коллектор. Случается, что человек подолгу ездит с изрядной трещиной в корпусе фильтра или в гофрированном шланге забора воздуха от фильтра к корпусу дроссельной заслонки. Обороты холостого хода и мощность двигателя при этом будут в норме, но ресурс самого мотора вы рискуете сильно сократить.В одном автомобильном журнале как-то была опубликована заметка об эксперименте, поставленном группой любознательных людей – они прокатились по пустыне без воздушного фильтра. Двигатель совершенно «кончился», не пройдя и 100 км. Поэтому – смотрите внимательно!

mytopgear.ru

Как проверить подсос воздуха во впускном коллекторе

Рассмотрим один из самых простых способов, как проверить подсос воздуха во впускном коллекторе инжекторного автомобиля без каких-либо материальных затрат.

Данный способ не панацея, но является самым простым и эффективным в поиске мест подсоса воздуха во впускном коллекторе.

Как известно, во время работы двигателя, в коллекторе создаётся большое разрежение. На холостом ходу давление в коллекторе падает до 30 кПа, а атмосферное обычно составляет около 100 кПа.

Такая разность давлений заставляет воздух с наружи коллектора всеми доступными путями пробраться внутрь коллектора. Если у него это получится, то о нормальной работе двигателя не стоит даже и думать — всевозможные рывки и провалы, а также перерасход топлива обеспечены!

Вот и наша с Вами задача найти все эти «доступные пути» проникновения неучтённого воздуха во впускной коллектор.

Основными симптомами подсоса воздуха являются:

  • возросшие обороты холостого хода
  • плавающие обороты на холостом ходу
  • неадекватное реагирование двигателя на нажатие/отпускание педали газа
  • возросший расход топлива

Самым простым и действенным методом проверки подсоса воздуха во впускной коллектор является заполнение коллектора дымом под небольшим давлением. А если в коллекторе есть негерметичности, то их можно будет заметить по выходящему из них дыму.

Для этих целей используют дымогенераторы. Но не на всех СТО есть такое оборудование, а покупать себе для использования его раз в два-три года, как-то накладно. Как же быть?

Можно поступить как я — собрать бесплатный дымогенератор «на коленке» из пластиковых бутылок.

Простой дымогенератор

В общем, стоял я на днях на блокпосту. И чтобы не терять время зря, решил воплотить в жизнь давно волнующую меня идею — собрать простой дымогенератор для проверки впускного коллектора.

Из подходящего инструмента у меня нашлись только небольшой нож и треугольный напильник без ручки

Также была освобождена от воды в горло полтора литровая пластиковая бутылка. Также была куплена пол литровая бутылка некого напитка, которая была быстро осушена доченькой

Первым делом, разрезал большую и маленькую бутылку на две части. Верхнюю часть маленькой бутылки выкинул. Итого, осталось две нижних части (маленькая и большая) и одна верхняя. Думаю понятно.

Снял со штуцера клапана вентиляции картера шланг. В крышке от бутылки напильником проделал отверстие, чтобы снятый шланг вошёл в него с усилием. Накрутил на крышку верхнюю часть большой бутылки. Получилась вот такая картина

С другого ракурса

Всё плотненько получилось

Потом проковырял отверстие на донышках обеих нижних частей. В меньшей под диаметр сигареты, а в верхней под диаметр шланги от компрессора для подкачки колёс.

Стрельнул у водителя соседней машины сигарету, подкурил её и вставил в отверстие меньшей бутылки, и всё это дело в сборе впихнул вверх ногами в большую бутылку

Это всё всунул в верхнюю часть бутылки и подключил автомобильный компрессор

Вот общий вид сего конструктора

Водители соседних машин долго не могли понять, чем я так усердно занят, хотя многие, наверное, так и не поняли

Как показал эксперимент, данное решение имеет право на жизнь из-за своей простоты и быстроты сборки. Я потратил от силы пол часа. И то, это пока покупали и пили напиток, пока долбал отверстия напильником на коленке и стрелял сигареты

Только его нужно немного модернизировать. Можно вставлять не одну сигарету, а несколько, чтобы дыма было больше. А ещё лучше вспомнить детство и использовать вместо сигарет бумагу, пропитанную силитрой. Не знаю как Вы, а мы в детстве часто шухарили дымовухами из такой бумаги. Дыму было…

Также крышку на бутылку необходимо закручивать через марлю, чтобы пепел не летел в коллектор.

Буду дальше усовершенствовать. Правда, этот экземпляр пришлось выкинуть, так как при проверке на блокпосту могли принять за наркомана

Советую посмотреть, какое интересное решение использовал наш участник сообщества Павел для изготовления дымогенератора из подручных материалов

Всем Мира и ровных дорог!!!

Ещё в сообществе Мой Лачетти:

Мне нравится 5+

moylacetti.ru

Симптомы подсоса воздуха во впускном коллекторе ВАЗ 2114

Все автомобильные двигатели, в не зависимости от их типа (с инжектором либо карбюратором) работают на смеси топлива с воздухом. Соотношение этих компонентов в смеси точно рассчитано и регулируется либо электроникой либо механическим способом.

Но, иногда случается так, что происходит дополнительный подсос воздуха, смесь «разбавляется» и автомобилист может наблюдать серьезную потерю мощности у своего автомобиля (что особенно заметно на малых оборотах). О том, почему подобное происходит и о том, как исправить эту ситуацию — мы и поговорим в сегодняшней статье.

Подсос воздуха в ваз 2114

Подсос воздуха и его признаки

Такое явление, как подсос, связано с проникновением воздуха в топливный тракт машины. Оно приводит к обеднению смеси и, как следствие, очень сильно влияет на работу двигателя, снижая его мощность и вызывая перебои в работе.

Если происходит подсос воздуха во впускном коллекторе, симптомы ваз 2114 могут быть следующими:

  • неустойчивые обороты на холостом ходу;
  • троение двигателя;
  • «проседание» во время ускорения;
  • увеличенный расход бензина;
  • затрудненный запуск даже при высокой температуре воздуха;
  • резкое падение мощности (особенно на оборотах менее 3. 000 мин-1).

Признаки подсоса воздуха в ваз 2114

Если двигатель очень часто глохнет, то это также может говорить о том, что существует подсос воздуха ваз 2114. Дополнительно убедиться в наличии этой проблемы можно, воспользовавшись автомобильным сканером. На наличие подсоса могут указывать ошибки Р0171 (сильно обедненная смесь) и Р300 (наблюдаются пропуски воспламенения).

Стабильная работа двигателя на высоких оборотах вовсе не говорит об отсутствии подсоса, поскольку он наиболее явно проявляется именно на малых оборотах. Об этом стоит помнить, дабы не войти в заблуждении и не начать искать иные причины неполадок.

Как только вы заметили, что появились признаки подсоса воздуха, следует сразу начать поиск возможного места его проникновения в систему.

Места возможного подсоса

Мест, через которые воздух может попадать внутрь топливной системы, довольно много, и в ходе проверки придется исследовать их все (о том, как именно их обнаружить — мы поговорим чуть ниже).

Пока же скажем, что придется проверить:

  1. Прокладку впускного коллектора (ее разрушение или прогар в подавляющем большинстве случаев и являются причиной подсоса).
  2. Прокладки коллектора ваз 2114

  3. Шланги и патрубки, подходящие к коллектору.

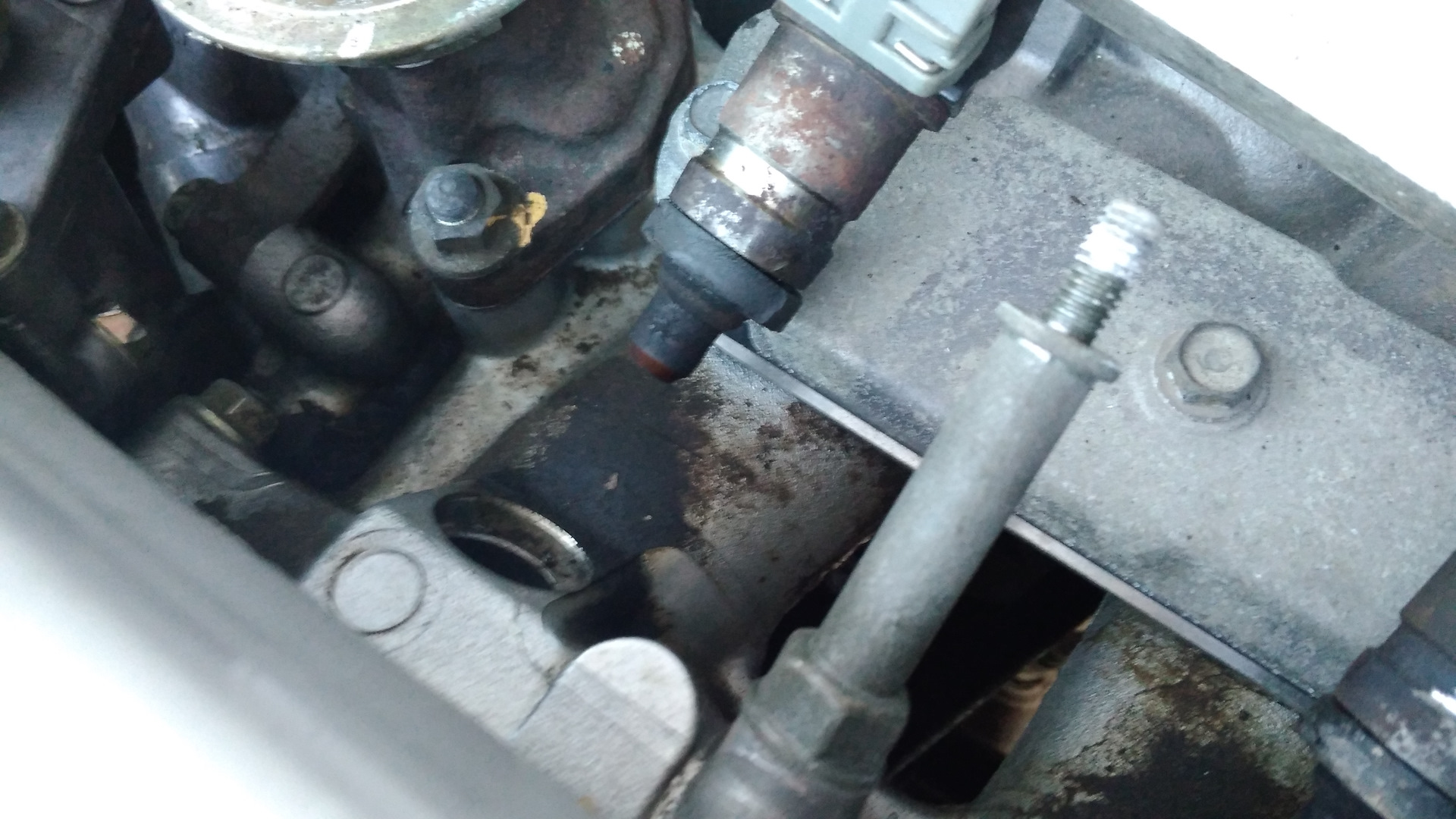

  4. Уплотнители форсунок.
  5. Дроссельные прокладки.
  6. Заглушки, размещенные на коллекторе.
  7. Втулки.
  8. Усилители тормозов вакуумного типа.

Трещина в шланге коллектора ваз 2114

Если появились симптомы подсоса воздуха ваз 2114 инжектор, все эти элементы придется обязательно проверить.

Следует также проверить и, при необходимости, заменить датчик холостого хода. Очень часто они имеют невысокое качество изготовления и являются негерметичными, приводя к попаданию воздуха в коллектор.

Как найти место подсоса

Существует 3 основных метода, при помощи которых можно найти негерметичный участок:

  • с помощью контроля разрежения воздуха в магистрали;
  • с помощью дымогенератора;
  • с помощью летучей горючей жидкости.

Первый способ мы опустим, поскольку он требует специальной аппаратуры, которая имеется далеко не на всех станциях технического обслуживания. А вот второй способ заслуживает большого внимания, поскольку он достаточно прост в реализации и одновременно — очень точен. Для него понадобятся компрессор, продувочный пистолет и сигареты (последние будут служить источником дыма).

Перед тем, как проверить подсос воздуха ваз 2114, понадобится собрать всю установку, а именно — подсоединить пистолет к ресиверу компрессора, а в носик пистолета вставить сигарету. После этого нагнетается давление порядка 0,8 атмосфер и дым при помощи пистолета направляется в коллектор.

Сам дым, создаваемый такой установкой, довольно густой, и быстро заполняет всю систему. Все, что остается автомобилисту — это внимательно следить за местом выхода дыма, а после его обнаружения — провести ремонтные работы.

Поиск подсоса воздуха в коллектор

В некоторых случаях подсос можно найти и без дополнительных средств — поврежденное место легко обнаружить по характерному свисту или шипению, которое производит всасываемый воздух при работающем двигателе. Правда, такое бывает лишь при наличии серьезных трещин и разрывов.

Если предложенный способ с применением генератора дыма не подходит (к примеру, нет в наличии компрессора), то проверку можно выполнить и при помощи летучих горючих жидкостей, упакованных в баллончики под давлением. В качестве них можно применять этиловый эфир (правда, в чистом виде его сейчас практически не достать), средство для зимнего запуска дизелей (основным компонентом которого является все тот же эфир), а также специальные чистящие средства на основе углеводородов.

Самодельный дымогенератор

Для того, чтобы найти место подсоса, нужно завести мотор автомобиля и на холостом ходу начать опрыскивать все возможные узлы, стыки, заглушки и шланги, которые относятся к коллектору и могут быть причиной проникновения воздуха.

Делать это нужно с паузами — после опрыскивания одного места стоит подождать нескольку секунд. Если вы заметили, что обороты двигателя после процедуры резко возросли, то обнаруженное место следует густо опрыскать еще раз. Если после этого обороты вновь быстро пойдут вверх, значит место подсоса успешно найдено.

Полезное видео

Дополнительную интересную информацию по данному вопросу вы сможете найти в видео ниже:

vazremont.com

Подсос воздуха во впускном коллекторе приора — KAM-merch.ru

Список симптомов подсоса воздуха двигателем. Самостоятельная диагностика

Как правильно определить симптомы подсоса воздуха двигателем и провести его полную диагностику? Подобные вопросы могут возникнуть через некоторое количество пробега автомобилем, ведь двигатель, будучи сложнейшим механизмом, подвергается колоссальной нагрузке, в результате которой он изнашивается.

Если пустить эти процессы на самотек, в итоге можно попасть на довольно-таки крупную сумму денег, выкинутую на ремонт или замену мотора.

Симптомы подсоса воздуха двигателем чаще всего однозначны, происходит падение мощности. У некоторых автовладельцев наблюдается потеря мощности на низких оборотах двигателя (у некоторых на высоких). Зависит это от типа двигателя (дизель \ бензин), а также ряда других причин.

Определить подсос бывает не так-то просто. Начать процедуру поиска этого явления нужно с осмотра шлангов и прокладок, в том числе и блока цилиндров. Некоторые авто мастера сетуют о том, что в их практике встречались подсосы воздуха даже через прокладки форсунок. Из мест, которые менее всего могут допустить подсос, можно выделить вакуумные усилители тормозов, клапана, обеспечивающие рециркуляцию воздуха в салоне авто. Итак, вы подозреваете, что у вас имеет место быть данная проблема.

Поиск осуществляется двумя распространенными методами, которые, естественно, проводятся в подкапотном пространстве. Суть первого метода заключается в том, чтобы во время работы двигателя производить опрыскивание шлангов двигателя обычной водой. По задумке, если есть подсос воздуха, при попадании воды на искомое отверстие, произойдет кратковременное снижение оборотов двигателя.

Второй метод аналогичен по своей сути. Вместо воды необходимо полить те же шланги эфиром, в этом случае обороты двигателя будут повышаться.

Как вы понимаете, точной методики определения наличия подсоса воздуха двигателем нет. Не герметичная система может принести много головной боли автовладельцу, к примеру, бортовой компьютер будет показывать массу ошибок и банальная перезагрузка тут не поможет.

Действенным способом по определению подсоса воздуха, является измерение уровня разряжения в системе впуска, т.е. в задросельном пространстве. В идеале эти показатели должны быть ниже 300 мм ртутного столба.

Произвести замеры можно путем снятия шланга, который подключается к клапану, управляющему заслонкой циркуляции воздуха внутри салона авто. Сразу же возникает вопрос, каким прибором производить замеры?

Для этого, рекомендуется посетить магазин автозапчастей, там вам будет предложен большой выбор подобных приборов. В принципе, сделать это можно любым подходящим, но нужно учитывать его рабочий диапазон.

Можно попробовать решить проблему поиска с помощью парогенераторов. К слову, данное устройство отличным образом помогает определять течи и пробои в любых устройствах, которые содержат воздух. Закрываем дроссельный патрубок любой заглушкой и соединяем его с впускным коллектором.

Любая негерметичность будет с легкостью обнаружена с помощью дыма, образуемого парогенератором. В своей работе, профессиональные автомастерские используют не парогенератор, а дымогенератор.

Чаще всего, герметичность теряется в следующих комплектующих: в прокладке впускного коллектора, на ВАЗах – датчик холостого хода может стать причиной, прокладки дроссельного узла, патрубки воздушного фильтра, заглушка впускного коллектора. Как вы понимаете, определить симптомы подсоса двигателем воздуха можно своими руками. Нужно лишь немного терпения и сноровки

autoflit.ru

Подсос воздуха во впускном коллекторе — симптомы

От состава топливовоздушной смеси (её «качества») зависит не только максимальная мощность двигателя, но, что иногда важнее, его управляемость – излишний воздух, поступающий во впускной тракт, может стать причиной остановки двигателя в самый неподходящий момент. Допустим, вы выезжаете со второстепенной дороги на главную. Оценили расстояние до потока машин, движущихся по главной дороге – а при попытке «рвануть с места» мотор глохнет… Повреждение авто от бокового удара может быть в этом случае не самым тяжёлым последствием. Каковы могут быть симптомы подсоса воздуха во впускном коллекторе и «как с ними бороться» — тема этой статьи.

Признаки подсоса воздуха во впускном коллекторе

Незначительные «излишки» воздуха могут никак не проявлять себя, так как они не способны сильно изменить состав горючей смеси, и выявить их сможет только диагностика двигателя. Но при крупных повреждениях впускного тракта симптомами подсоса воздуха могут стать:

Первый симптом подсоса воздуха во впускном тракте — это неустойчивая работа двигателя на холостом ходу.

  • неустойчивая работа двигателя на холостом ходу, вплоть до его остановки;
  • провалы при ускорении, причём при резком нажатии на педаль «газа» двигатель может опять же заглохнуть, особенно в начале движения авто;
  • возможно повышение рабочей температуры мотора из-за его работы на слишком бедной смеси.
  • Следует заметить, что неравномерная работа двигателя «сглаживается» на средних и высоких оборотах, можно лишь отметить снижение тяговых качеств двигателя.

    Как может «лишний» воздух поступать в цилиндры?

    Попадание избыточного воздуха в топливную смесь возможно не только непосредственно через нарушение прокладки впускного коллектора, но и через сопряжённые с ним детали. Рассмотрим подробнее возможные места нарушения целостности впускного тракта для карбюраторного и инжекторного двигателей по отдельности.

    Карбюраторный двигатель

    Возможные места подсоса воздуха на впуске

    Возможные «слабые места»:

    Частая причина подсоса воздуха — деформация «подошвы» карбюратора, когда карбюратор подтягивают на горячем двигателе.

    • прокладка под карбюратор;
    • диафрагмы карбюратора. В основном это диафрагмы пускового устройства и привода заслонки второй камеры – последняя есть не у всех моделей;
    • вакуумные шланги для управления углом опережения (идёт к трамблёру), для всевозможных пневмоклапанов; также иногда сами штуцера карбюратора неплотно вставлены в корпус на заводе;
    • деформация «подошвы» карбюратора; очень распространённая причина подсоса, вызывается тем, что карбюратор подтягивают на горячем двигателе.
    • Подсос возможен через:

      Кроме того, для обоих видов двигателей подсос возможен через повреждённый шланг вакуумного усилителя тормозов, а также через уплотнение его клапана (штуцера), вставленного в корпус усилителя. Более того, многие автолюбители игнорируют тот факт, что при неправильной настройке свободного хода выключателя стоп-сигнала («лягушки») можно нарушить правильную работу самого усилителя, в результате чего забор воздуха из него будет «неправильным», что вызовет излишний его забор во впускной коллектор. На правильную настройку «вакуумника» оказывает также величина выступания его штока из корпуса. Самым неприятным в этой ситуации является то, что подсос воздуха «сквозь» вакуумный усилитель не выявить снаружи при осмотре.

      Поиск неисправности

      Легко и наглядно определить подсос воздуха во впускном коллекторе можно дымогенератором.

      Самым доступным способом поиска подсоса воздуха во впускном коллекторе является визуальный осмотр. Трещины и разрывы воздушных шлангов можно увидеть и «невооружённым» глазом. Также можно проверить, насколько плотно соединены между собой детали. Нередко случается, что во время ремонта, например, не затянули как следует гайки крепления карбюратора или других узлов. Если видимых причин неисправностей нет, то очень эффективным является распыление из баллончика составов типа «Быстрый старт», изготовленных на основе эфира, вдоль стыков деталей. Процедуру нужно проводить на работающем двигателе. Эфир, попавший через щели в коллектор, вызовет изменения в работе мотора – его обороты должны кратковременно увеличиться.

      Наконец, вопрос о том, как можно обнаружить подсос воздуха во впускном коллекторе, легко разрешить, если у вас есть дымогенератор. С его помощью поиск мест нарушений герметичности не представляет особых проблем. «Накачав» дымом впускной тракт, можно визуально наблюдать, где нарушена целостность впускной системы – при этом лучше воспользоваться лампой (фонариком) синего цвета – в её свете становится более заметным.

      Устранение подсоса воздуха

      Устранение подсоса воздуха во впускном коллекторе

      При ремонте впускного коллектора не следует прикладывать усилий к датчикам — излишнее усилие может вывести их из строя.

      Ремонт, в основном, сводится к замене прокладок, уплотнителей и вакуумных шлангов. Причём не стоит потрескавшиеся шланги восстанавливать при помощи герметика – его излишки, попав в воздушный тракт, могут вызвать засоры. При ремонте помните, что не следует прикладывать усилий к датчикам, пытаясь проверить, не заклинили ли некоторые из них. Особенно это касается регулятора холостого хода – он как раз устанавливается во впускном тракте. Нажимая на его сердечник, вы рискуете окончательно испортить регулятор, представляющий собой шаговый электродвигатель. И напоследок – учтите ещё один важный момент. Иногда подсос воздуха «со стороны», хоть и никак не сказывается на работе двигателя, может привести к очень неприятным последствиям. Речь идёт о случаях, когда воздух попадает в коллектор, минуя воздушный фильтр. Например, если расколота та часть корпуса фильтра, из которой очищенный от пыли воздух попадает в коллектор. Случается, что человек подолгу ездит с изрядной трещиной в корпусе фильтра или в гофрированном шланге забора воздуха от фильтра к корпусу дроссельной заслонки. Обороты холостого хода и мощность двигателя при этом будут в норме, но ресурс самого мотора вы рискуете сильно сократить.

      В одном автомобильном журнале как-то была опубликована заметка об эксперименте, поставленном группой любознательных людей – они прокатились по пустыне без воздушного фильтра. Двигатель совершенно «кончился», не пройдя и 100 км. Поэтому – смотрите внимательно!

      mytopgear.ru

      Как найти подсос воздуха во впускном коллекторе

      Автомобиль — это сложный механизм, в котором всё должно работать идеально. В противном случае серьёзно возрастает риск ДТП, мало того, одна неисправная деталь может привести к преждевременному износу всей системы. Чтобы этого не произошло, нужно внимательно относиться к своему железному товарищу и вовремя фиксировать все неисправности для их скорейшего устранения.

      Двигатель — это сердце автомобиля. Без его нормального функционирования под вопрос попадает сама возможность передвижения транспортного средства. Негативную роль в работе данного узла играет подсос воздуха во впускном коллекторе. Если данный дефект появится в вашем автомобиле, то мотор сможет заглохнуть посреди дороги.

      Суть и симптомы
      Суть неисправности

      Когда появляется подсос во впускном коллекторе, то в двигатель начинает поступать гораздо больше воздуха, чем должно. Естественно, это негативно сказывается на работе всей системы.

      Когда активизируется данный симптом — мотор начинает работать нестабильно. В зависимости от серьёзности поломки может сильно варьироваться список возможных симптомов. Поэтому обнаружить неисправность не так-то уж и просто.

      Симптомы подсоса двигателя

      За множество лет автовладельцами и автомобильным экспертами был составлен целый список симптомов, которые могут указывать на то, что двигатель подсасывает воздух через впускной коллектор:

  1. На холостых оборотах двигатель работает неустойчиво. При таком симптоме вы просто не сможете задать холостой ход ниже отметки в 1000 оборотов. Каждая попытка будет оборачиваться отключением мотора.
  2. Перепады температуры. Двигатель начнёт часто перегреваться. Плюс это не будет зависеть от выбранного вами режима езды.
  3. Сложности при запуске будут особенно заметны по утрам.
  4. На низких оборотах мощность мотора сильно упадёт. При отметке менее 2000 оборотов машина не сможет развивать скорость.
  5. Сильно вырастет расход топлива.
  6. При езде на 2000 оборотах и больше проблемы отсутствуют.

Каждый из этих симптомов указывает на то, что есть подсос воздуха во впускном коллекторе. Поэтому при обнаружении хотя бы одного из них, нужно провести подробную диагностику и определить неисправность.

Проводим диагностику и устраняем подсос

Для начала заведите мотор. Он должен работать на холостом ходу. После этого прислушайтесь к работе устройства. Очень часто можно услышать характерное шипение воздуха.

В некоторых случаях сразу не удаётся локализовать источник шума. В таком случае вам нужно будет пережать шланги, которые подключаются к коллектору. В большинстве ситуаций проблемы наблюдаются с вакуумным шлангом, который отвечает за усиление тормозов. Но возможны и исключения.

Иногда во время снятия зажима может наблюдаться скачок мощности. В таком случае проблема кроется именно в этой детали. Обычно подобное говорит о таких неисправностях, как:

  • поломка клапана адсорбера,
  • выход из строя вакуумного усилителя,
  • дыры в шланге.
  • Если после проделанных манипуляций проблема так и не обнаружена — необходимо воспользоваться распылителем. В него заливается горючая жидкость. Лучше всего использовать специальные очистители для карбюраторов.

    Тоненькой стройкой распылите жидкости на потенциальные места, через которые предположительно происходит подсос воздуха во впускной коллектор. С особой тщательностью нужно обработать:

  • стык ГБЦ,
  • стык коллектора,
  • гофру,
  • швы ресивера,
  • стык дроссельного патрубка.
  • Как только жидкость попадёт на повреждённый участок, она втянется внутрь и окажется в моторе. При этом вы будете наблюдать скачок оборотов.

    Самый эффективный метод

    Для того чтобы использовать данную методику обнаружения подсоса воздуха в коллекторе нужно отыскать дымогенератор. Дальше выберите любое отверстие впускного тракта и через него начинайте не спеша прокачивать дым внутрь системы.

    Дальше чтобы отыскать подсос воздуха во впускном коллекторе возьмите галогеновую лампу. С её помощью вы легко отыщите струйки дыма. Для проведения процедуры вам понадобятся специальные переходники.

    Устраняем неисправность

    Очень многое зависит от того, где вы обнаружите подсос воздуха в коллекторе. К примеру, если пробоина на шланге невелика можно воспользоваться герметиком и замазать повреждение. Конечно же, в идеале испорченный элемент нужно заменить. Очень часто эту операцию необходимо проделывать с муфтами, уплотнительными кольцами и прокладками.

    Подсос воздуха через впускной коллектор проще всего диагностировать при помощи дымогенератора. Устранение же дефекта напрямую зависит от того, где именно была обнаружена поломка.

    mashintop.ru

    Подсос воздуха во впускном коллекторе приора

    Полезное для автолюбителей – все об автомобилях

    Как найти подсос воздуха?

    Подсос воздуха извне во впускном тракте неизбежно нарушает нормальную работу двигателя, так как обедняет воздушно-топливную смесь. Так избыток воздуха наиболее ярко может проявляться плавающими оборотами, падением мощности, дерганием и провалами. На бортовом компьютере, в таких случаях, отображаются разные ошибки, неустранимые простой перезагрузкой. Найти источник подсоса воздуха крайне важно для восстановления нормальной работы всех систем автомобиля (см. 2 видео на тему «Поиск подсоса воздуха» ниже) .

    Какие места в автомобилях ВАЗ самые уязвимые, в смысле подсоса воздуха?

    – трещины на катализаторах в месте стыков выпускных шлангов (характерно для двигателей 1,6 — 8 клапанов),

    – неисправность задней крышки РХХ,

    – поврежденная мембрана датчика давления топлива,

    – резиновые заглушки ресивера,

    – вакуумные усилители сосут воздух, если протекает ГТЦ.

    Как искать подсос воздуха

    Для начала, чтобы найти то уязвимое место, через которое просачивается воздух, нужно завести мотор и дать ему, некоторое время, поработать на холостом ходу. Послушать, не шипит ли где-нибудь воздух. Если на слух ничего ничего определить не удается, то нужно начать, поочередно, пережимать круглогубцами (внимание: не плоскогубцами!) шланги, которые идут к впускному коллектору.

    Если вы пережали какой-то шланг или наборот – отпустили его, и, сразу после этого, двигатель стал работать заметно лучше, значит, не герметичен, неисправен либо механизм (регулятор давления топлива, вакуумный усилитель и пр.), от которого идет этот шланг, либо сам шланг дырявый.

    Если манипуляции с круглогубцами тоже не помогли найти источник подсоса воздуха во впускной коллектор, то нужно прибегнуть к опрыскиванию мест соединений во впускном тракте, какой-нибудь горючей смесью. Подойдет очиститель карбюратора, бензин, вэдэшка и т. п. При наличии подсоса, скорость оборотов двигателя либо упадет, либо увеличится.

    Нужно взять небольшую пластиковую бутылку, налить в нее бензин, а в крышку вставить трубочку от технического аэрозоля WD-40. Далее, тонкой струйкой, опрыскать все места соединений впускного тракта: 1) там, где соединяются головка блока цилиндров и впускной коллектор, 2) соединение рессивера и патрубка дросселя, 3) форсунки, 4) впускная гофра и т. д. Когда бензин попадет на то место, где нарушена герметичность, то он сразу же просочится в камеру сгорания — это и повлечет за собой скачок или падение оборотов двигателя.

    Видео: Поиск подсоса с помощью опрыскивания бензином

    Если всеми предыдущими методами не удалось найти подсос воздуха, то есть еще один очень простой способ – нагнетание дыма во впускной тракт. Сам дым получают, с помощью дымогенератора, нагревая моторное масло и добавляя в него добавки для густоты дыма. Загнать дым можно через любое отверстие в тракте, а затем нужно внимательно смотреть, подсвечивая себе светильником. Если брешь есть, то дым обязательно начнет через нее просачиваться, тоненькой струйкой.

    Видео: Простой дымогенератор из бутылки и сигареты

    Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

    autoinfa.com

    Подсос воздуха

    Когда автомобиль при старте с места (резком) начинает на секундочку захлебываться, а в некоторых случаях даже глохнет — это 99% подсос воздуха. Поскольку лишний воздух, попадающий в цилиндры двигателя, вызывает резкое обеднение смеси и, как следствие, трудности воспламенения. Мотор троит и может глохнуть на холостых.

    В данной статье мы научимся определять:

    Симптомы подсоса воздуха

    Симптомы подсоса воздуха двигателем чаще всего однозначны:

  • Неуверенный старт по утрам.
  • Неустойчивый холостой ход – обороты холостого хода постоянно меняются и ниже 1000 об/мин. двигатель может глохнуть. На авто с карбюраторным двигателем, винт качества и количества стает малозначимым для настройки режима ХХ поскольку воздух идет в обход канала ХХ.
  • Падение мощности — во впускном тракте на системах с MAF (датчик массового расхода воздуха) — низкие обороты холостого хода; на системах с MAP сенсором (датчик абсолютного давления) наоборот — повышенные обороты ХХ, ошибки по лямбде, бедная смесь, пропуски воспламенения.
  • Увеличение расход топлива — чтобы трогаться и продолжать движение, нужно постоянно держать высокие обороты, при этом дольше находится на пониженной передаче.
  • Места подсоса воздуха

    К основным местам, через которые может происходить подсос, относится:

  • прокладка впускного коллектора;
  • прокладка на дроссельной заслонке;
  • участок патрубка от воздушного фильтра до дроссельного узла;
  • уплотнительные кольца форсунок;
  • вакуумный усилитель тормозов;
  • вакуумные шланги;
  • клапан адсорбера;
  • регулятор холостого хода (если он есть).
  • Отдельно стоит рассматривать места подсос воздуха на карбюраторных двигателях — там нет электроники, и воздух может сосать лишь на вакуумном усилителе или где-то в карбюратор.

    Места подсоса (карбюратор)
    1. У винта качества топливной смеси.
    2. За прокладку под карбюратором – участки с копотью верный признак.
    3. Сквозь не плотное прилегание дроссельной заслонки.
    4. Через оси дросселей.
    5. Нарушения целостности диафрагм демпфера дросселя, экономайзера или пускового.
    6. В топливной системе дизельного двигателя завоздушивание происходит, как правило, из-за негерметичного стыка трубок топливной системы низкого давления (от бака до фильтра и от фильтра до ТНВД).

      Причина подсоса на дизельном авто

      Подсос воздуха в негерметичной топливной системе происходит потому, что атмосферное давление выше чем то, которое создается при работе насоса сосущего солярку из бака. Такую разгерметизацию обнаружить по течи практически невозможно.

      На современных дизельных двигателях проблема подсоса воздуха в топливную систему встречается гораздо чаще, нежели на дизелях старого образца. Все через изменения конструкции подведения топливных шлангов, поскольку раньше они были латунные, а сейчас делают пластмассовые быстросъемы, которые имеют свой строк эксплуатации.

      Пластмасса, в результате вибраций, имеет свойство стираться, а резиновые уплотнительные кольца -изнашиваться. Особенно ярко такая проблема проявляется в зимнее время на автомобилях с пробегом более 150 тыс. км.

      Основные поводы для подсоса, зачастую, таковы:

    7. старые шланги и ослабшие хомуты;
    8. поврежденные топливные трубки;
    9. потеря уплотнения на подключении топливного фильтра;
    10. нарушена герметичность в обратной магистрали;
    11. нарушено уплотнение приводного вала, оси рычага управления подачей топлива или в крышке ТНВД.
    12. В большинстве случаев происходит банальное старение резиновых уплотнений, причем топливная система может завоздушиваться при повреждении любой из ветвей, как прямой, так и обратной.

      Признаки подсоса воздуха

      Самая часта и распространенная – машина по утрам или после долгого простоя, перестает быстро заводится, приходится долго крутить стартером (при этом идет небольшой дымок из выхлопной — это будет свидетельствовать о поступления топлива в цилиндры). Признаком большого подсоса является не только тяжелый запуск, но и при езде начинает глохнуть, и троить.

      Такое поведения автомобиля связано с тем, что ТНВД не успевает пропускать через себя пену только на высоких оборотах, а на холостых не справляется с большим количеством воздуха в топливной камере. Определить же, что проблема в работе дизельного двигателя связана именно с подсосом воздуха, поможет замена штатных трубок на прозрачные.

      Как найти подсос в топливной системе дизеля

      Тянуть воздух может в соединении, в поврежденной трубке или даже в баке. А найти можно методом исключения, либо подать давление в систему для разряжения.

      Самый лучший и надежный способ — найти неплотность методом исключения: к каждому участку топливной системы подключать поступления солярки не из бака, а из канистры. И поочередно проверять — сразу подключить к ТНВД, затем подключится уже перед отстойником и т.д.

      Более быстрым и простым вариантом определить место подсоса будет подача давление в бак. Тогда в том месте, где подсасывает воздух, появится либо шипение, либо соединение начнет мокнуть.

      Подсос воздуха во впускном коллекторе

      Суть подсоса воздуха во впускном тракте заключается в том, что в двигатель вместе с топливом поступает лишний и неучтенный датчиком ДМРВ или ДАД воздух, что и приводит к обедненной топливовоздушной смеси в цилиндрах. А это, в свою очередь, способствует неправильной работе двигателя.

      Причина подсоса воздуха
    13. Механическое воздействие.
    14. Перегрев (влияет на эластичность прокладок и герметика).
    15. Чрезмерное злоупотребление средствами чистки карбюраторов (сильно размягчает герметик и прокладки).
    16. Наиболее проблематично найти место подсоса воздуха в районе прокладки между ГБЦ и впускным коллектором.

      Как найти подсос воздуха в коллекторе

      На бензиновых двигателях неучтённый датчиками воздух попадает во впускной коллектор через неплотности или повреждения воздуховодов, прохудившиеся уплотнения форсунок, а также через шланги вакуумной системы тормозов.

      Со стандартными местами подсоса разобрались, теперь также стоит выяснить, как искать подсос воздуха. Для этого существует несколько основных методов поиска.

      Простой дымогенератор из сигареты

      Масляный дымогенератор своими руками

      Самый простой способ проверить есть ли подсос воздуха во впускном тракте после расходомера – открутить воздухоподводящий патрубок вместе с датчиком от корпуса воздушного фильтра и запустить двигатель. Затем прикрыть рукой узел с датчиком и смотреть на реакцию — если все в норме, то мотор должен заглохнуть, сильно сжав патрубок после датчика воздуха. В противном случае этого не произойдет и скорее всего можно будет услышать шипение. Если не удается найти подсос воздуха таким методом, то тогда нужно продолжить поиски уже другими доступными способами.

      Зачастую ищут подсос либо пережимом шлангов, либо опрыскиванием вероятных мест горючими смесями, такими как: бензин, карбклинер или ВД-40. Но самым эффективным методом поиска места пропускания неучтенного воздуха, является применение дымогенератора.

      Поиск подсоса воздуха

      Как правило, проблемы с ХХ как и появление ошибки обедненной смеси, случаются только при сильном подсосе. Незначительный подсос можно определить при наблюдении топливной коррекции на холостых и повышенных оборотах.

      Проверка подсоса воздуха, пережимая шланги

      Чтобы найти место просачивания лишнего воздуха, запускаем двигатель и даем ему некоторое время поработать, а в это время ставим ухо востро и пытаемся услышать шипение, и если засечь не удалось, то пережимаем шланги, которые идут к впускному коллектору (от регулятора давления топлива, вакуумного усилителя и пр.). Когда после пережимания и отпускания наблюдаются изменения в работе двигателя, значит, неисправность на данном участке.

      Также, иногда, применяют метод поиска сжатым воздухом. Для этого нужно на заглушенном двигателе закрыть патрубок от фильтра и через любую трубку качать воздух, предварительно обработав мыльным раствором весь впускной тракт.

      Поиск подсоса воздуха методом пролива бензином

      Как обнаружить подсос опрыскиванием

      Установить место, где идет подсос воздуха в двигатель, эффективно помогает метод опрыскивания мест соединений какой-нибудь горючей смесью при работающем моторе. Это может быть как обычный бензин, так и очиститель. О том, что вы нашли место, где подсасывает, подскажет изменение оборотов двигателя (упадут или увеличатся). Нужно набрать в небольшой шприц горячей смеси и тонкой струйкой брызгать все места, где может быть подсос. Ведь когда бензин или другая горючая жидкость попадает на место нарушения герметичности, то в виде паров сразу же просачивается в камеру сгорания, что и приводит к скачку или падению оборотов.

      При поиске подсосов стоит брызгать на:
    17. Резиновый патрубок от расходомера до регулятора холостого хода и от РХХ до крышки клапанов.
    18. Соединения впускного коллектора с ГБЦ (в месте, где стоит прокладка).
    19. Соединение ресивера и патрубка дросселя.
    20. Прокладки форсунок.
    21. Все резиновые шланги в местах соединения хомутами (впускная гофра и т.д.).
    22. Проверка наличия подсоса дымогенератором

      Дымогенератор мало у кого валяется в гараже, поэтому таким методом поиска нарушения герметичности в системе пользуются в основном на СТО. Хотя, если в гаражных условиях рассмотренными выше методами подсос не удалось найти, то можно сделать примитивный генератор дыма, хотя и обычный тоже имеет несложную конструкцию. Дым нагнетается в любое отверстие во впускном тракте, а затем начинает просачиваться сквозь прорехи.

      etlib.ru

      Смотрите еще:
    • Можно ли сделать патент на год Трудовой патент на работу для безвизовых иностранных граждан в 2018 году — пошаговая инструкция: как получить патент иностранцу, документы, экзамены на патент, бланки и образцы, заявление на патент, вопросы и […]
    • Берут ли налог с пенсионеров за квартиру Какие налоги пенсионеры платить обязаны и от каких освобождены в 2017 году Из-за небольшого размера пенсий государство пошло навстречу пенсионерам по многим вопросам. Им положены субсидии на ЖКХ, льготы от […]
    • Штрафы за пьянку за рулем 2018 Лишение водительского удостоверения за пьянку в 2018 году Управление автомобилем в состоянии алкогольного опьянения — одно из самых тяжких нарушений правил дорожного движения. Закон от 23.07.13 №196-ФЗ […]

    kam-merch.ru

    Подсос воздуха через форсунки симптомы ваз 2114

    ПОДСОС ВОЗДУХА ЧЕРЕЗ ДРОССЕЛЬНУЮ ЗАСЛОНКУ, ЧТО ДЕЛАТЬ?

    Для определения скорости и степени открытия дроссельной заслонки используется датчик расположения дроссельной заслонки. Датчик положения дроссельной заслонки или как его сокращённо называют ДПДЗ – это устройство, которое изначально было предназначено для преобразования углового положения дроссельной заслонки в напряжение постоянного тока. Этот датчик считается одним из датчиков всех систем электронного управления двигателем автомобиля с топливным впрыскиванием. После получения сигнала датчика положения дроссельной заслонки контролёром отслеживается угол, на который отклонилась дроссельная заслонка. На основании информации полученной с датчика дроссельной заслонки электронным блоком управления производится выбор режима передачи топлива.

    Чистка дроссельной заслонки

    В данной статье мы постараемся ответить такие часто задаваемые вопросы:

    1. Подсос воздуха через так называемую дроссельную заслонку;
    2. Признаки неисправности дроссельной заслонки;
    3. Как убрать масло в дроссельной заслонке?;
    4. Что делать если после чистки дроссельной заслонки поднялись обороты?;
    5. Чистка и регулировка дроссельной заслонки.
    Неисправности дроссельной заслонки и методы их устранения

    Прежде чем обсудить диагностику и признаки неисправности датчика расположения дроссельной заслонки, поговорим о значимости датчика. Датчик положения дроссельной заслонки играет огромную роль в управлении двигателем автомобиля, потому как благодаря его показаниям блоком управления производится расчёт пропорций топлива, а также корректировка момента зажигания. В случае поломки этого датчика водитель сразу получает уведомление об ошибке через блок управления. Уведомление об ошибке появляется на панели приборов, а именно вы увидите загоревшуюся лампочку – “Chek”. Обратите внимание на то, что возникшая ошибка указывает исключительно на неисправность в цепочке датчика положения дроссельной заслонки, но не может локализировать её. То есть в случае нарушения настроек датчика блок не сможет распознать ошибку.

    ДЛЯ УСТРАНЕНИЯ ПОЛОМКИ КАЖДОМУ ВОДИТЕЛЮ НЕОБХОДИМО ЗНАТЬ ЭЛЕМЕНТАРНЫЕ ПРИЗНАКИ НЕИСПРАВНОСТИ. МНОГИЕ ВОДИТЕЛИ ПРИ СТАЛКИВАНИИ С ТАКОЙ ПРОБЛЕМОЙ РЕШАЮТ ПОЧИСТИТЬ ИЛИ ЗАМЕНИТЬ ДРОССЕЛЬНУЮ ЗАСЛОНКУ, НО ПОСЛЕ ЭТОГО МОГУТ ПОДНЯТЬСЯ ОБОРОТЫ. ДЛЯ ТОГО ЧТОБЫ ВЕРНУТЬ ПРЕЖНИЕ ОБОРОТЫ НУЖНО ОТРЕГУЛИРОВАТЬ ДРОССЕЛЬНУЮ ЗАСЛОНКУ, А КАК ИМЕННО ЭТО СДЕЛАТЬ МЫ РАССКАЖЕМ НЕМНОГО ПОЗЖЕ.

    Электрическая система руководства двигателем фиксирует отказы, касающиеся обрыва проводов или их замыкания. В системе зажигания и питания могут наблюдаться некие признаки неисправности. Также вследствие поломки может возникать подсос воздуха через так называемую дроссельную заслонку или подняться обороты. Обороты имеют определённые внешние признаки, но коды ошибок не помечаются в памяти электрического блока. Рассмотрим основные признаки поломок:

    Устройство дроссельной заслонки:

    1. Небольшое затруднение во время запуска двигателя;
    2. Чувствуются провалы или рывки во время функционирования двигателя;
    3. Достаточно маленькая мощность;
    4. Частое возникновение детонации;
    5. Проваливания, задерживания и подёргивания;
    6. Функционирование двигателя с небольшими перебоями;
    7. Увеличение топливного расхода;
    8. В системе выпускания выхлопных газов при переработке бензина возникает
    9. специфический бензиновый запах;
    10. Неустойчивость при функционировании двигателя, а во время работы на холодном ходу остановка;
    11. Иногда самовоспламеняется топливная смесь;

    Во впускном трубопроводе или глушителе слышны некие хлопки. Если вы обнаружили, какую-то из вышеперечисленных неисправностей, но системой самодиагностики не определяется код поломки по датчику расположения дроссельной заслонки, не нужно делать поспешные выводы и менять его. В таком случае обнаруженные вами неисправности могут создаваться абсолютно другими причинами.

    Теперь поговорим о том, как диагностировать подсос воздуха через дроссель. Перед тем как исправлять причины, по которым появился подсос воздуха, ознакомьтесь с последствиями. Естественно после избегания проблем с подсосом воздуха могут возникнуть неприятные последствия, а именно повысится обороты. Для того чтобы определиться происходит ли вообще подсос воздуха и его причинами проверьте такие места:

    1. Дроссельную заслонку и её ось;
    2. Форсунку холодного старта;
    3. Гофру за датчиком расположения дроссельной заслонки;
    4. Вход очистителя картерных газов, находящийся на гофре;
    5. Соединение дроссельной заслонки и гофры;
    6. Кольца форсунок;
    7. Выводы, через которые выходят бензиновые пары;
    8. Трубку вакуумного тормозного усилителя.

    Ремонт дроссельной заслонки

    Как проверить места, в которых может возникнуть подсос воздуха?

    1. При помощи солярки пролейте места посадки форсунок;
    2. Отсоедините ДМРВ от корпуса воздушного фильтра и прикройте его рукой. После этого гофра должна немного съёжиться и в лучшем случае из-за того что прекратился подсос воздуха двигатель заглохнет;
    3. Отсоедините все кроме дроссельной заслонки и закройте её рукой. После этого из-за того что прекратился подсос воздуха двигатель также должен заглохнуть;
    4. Опрыскивайте карбклинером места, в которых происходит подсос воздуха.
    Чистка и регулировка дроссельной заслонки

    Мы разобрались с тем как диагностировать подсос воздуха и теперь обсудим последствия, которые могут возникнуть. Как-то раз тут и чаще всего происходит подсос воздуха, я почистил дроссельную заслонку, но после поднялись обороты. И это достаточно популярная проблема! Довольно часто у водителей возникает такой вопрос: Почистил дроссельную заслонку, и после этого сильно поднялись обороты. Что делать?.

    Итак, после того как у вас возник вопрос вроде “Я почистил, что делать дальше? У меня обороты поднялись!” волноваться не стоит. Причина, по которой у вас повысились обороты, скорее всего, заключается в неправильном регулировании. Проверку и регулирование необходимо начинать с включения зажигания. Если лампочка не загорается, то переходим непосредственно к самому датчику расположения дросселя. Здесь при помощи мультиметра необходимо провести проверку минуса. Поочерёдно прокалывайте проводки и ищите массу, но не включайте при этом зажигание. Таким же способом можно удостовериться и в исправности цепочки питания, для этого поочерёдно прокалывайте проводки. Дальше переходим к выполнению таких основных задач:

    1. Убедитесь, что контакты холостого хода размыкаются;
    2. Проверьте состояние дорожек, которые проводят ток, и плёночный резистор.

    Неисправности дроссельной заслонки

    На разъёме датчика размещения дроссельной заслонки найдите контакт холостого хода и посадите на него щуп мультиметра, а после передвиньте её. В случае правильного отрегулирования датчика во время движения напряжение сразу же начнёт изменяться от нуля до напряжения питания. Покрытие переменного плёночного резистора оказывает сильное влияние на беспрепятственное функционирование датчика положения дроссельной заслонки, а это очень важно для правильного восприятия данных блоком управления двигателя. Установите щуп на последний проводок и неспешно двигайте дроссельную заслонку. После этого напряжение должно медленно возрастать без каких-либо скачков и провалов.

    Алгоритм регулирования:

    1. Снимите гофрированную трубку и проверьте состояние дроссельной заслонки;
    2. При помощи ватки, пропитанной бензином, протрите впускной коллектор и заслонку;
    3. Открутите до конца упорный винтик заслонки и резко отпустите;
    4. Отрегулируйте нажатие винтика и дальше щёлкайте заслонкой. После прекращения закусывания заслонки проконтрите винтик гайкой;
    5. Поставьте щуп мультиметра на контакт холостого хода и между упорным винтиком и заслонкой;
    6. Поворачивайте корпус датчика до того момента, когда напряжение начнёт меняться и откроется заслонка;
    7. Зафиксируйте винтики.

    www.vazzz.ru

    Подсос коллектора ваз: как найти?

    Появление такой проблемы для любого водителя всегда неожиданно и неприятно. Сразу перед владельцем возникает несколько вопросов о том, что случилось с автомобилем, где искать неисправность, как её устранить. Большинство водителей обратятся за помощью к специалистам или «знатокам», хотя во многих случаях поиск и устранение неисправности можно выполнить самостоятельно.

    Немного о признаках появления неисправности

    Силовой агрегат автомобиля является сложной инженерной конструкцией. Если после обнаружения даже небольших отклонений в его работе, следует разобраться с возникшей проблемой и устранить её. Если это оставить без внимания, можно дождаться возникновения больших осложнений, которые повлекут за собой не только значительные материальные затраты, но и моральные издержки, длительный простой машины.

    Что происходит в том случае, когда появляется подсос воздуха на ВАЗ 2112, 2114 или других моделях? О появлении такой неисправности может свидетельствовать ряд признаков:

    1. Затруднительный пуск двигателя после длительной стоянки;
    2. Холостые обороты мотора «плавают»;
    3. Теряется мощность двигателя;
    4. Возрастает расход топлива.

    Плавание оборотов холостого хода может привести к тому, что двигатель остановиться. Если это произошло на перекрёстке, да к тому же мотор плохо заводится, это уже создание пробки, нервозность других участников движения, появляются предпосылки для создания аварийной ситуации. Если автомобиль оборудован силовым агрегатом с карбюратором, попытка отрегулировать холостой ход винтами количества и качества топливной смеси к успеху не приведёт.

    Этому мешает появившийся подсос воздуха, идущий мимо каналов холостого хода. Станет заметна потеря мощностных показателей мотора. Автомобиль теряет свою резвость, движение на пониженных скоростях имеет продолжительный период. Движение можно начать только при повышенных оборотах. На машинах с инжекторными двигателями, которые оборудуются датчиками, контролирующими массовый расход топлива, будет замечено появление слишком низких холостых оборотов. Бортовой компьютер может показать сбой лямбда зонда. Обеднённая топливная смесь не позволит получить максимальный крутящий момент, становятся заметны частые пропуски воспламенения смеси в цилиндрах. Движение в привычном режиме приведёт к повышенному расходу топлива.

    Совет! Заметив появление указанных признаков, остановите автомобиль и внимательно осмотрите подкапотное пространство. Причиной сбоя может стать ослабленный хомут шланга, или другая подобная «мелочь».

    Как обнаружить проблемное место

    Иногда для этого может понадобиться всего несколько минут, в других случаях довольно длительный период. Кроме проявления указанных признаков, о появлении неисправности может указать бортовой компьютер сигналом «обеднённая смесь». Обнаружить подсос воздуха силового агрегата ВАЗ 2112, 2114 не так просто, как может показаться на первый взгляд. Для выполнения этой операции имеется несколько различных способов. В этой статье рассмотрим их более подробно.

    Поступление «лишней» смеси возможно в местах соединений и уплотнений во впускном тракте мотора. Это в полной мере относится ко всем шлангам, прокладкам, форсункам, дроссельным заслонкам, датчикам, другим узлам впускного коллектора. Отмечены случаи, когда виновником подобного явления становилась прокладка между головкой и блоком цилиндров. В первую очередь следует отсоединить датчик МРВ. После этого запустить двигатель, и закрыть вход плоским предметом. Мотор должен остановиться, в противном случае имеется «прореха».

    Попробуйте побрызгать на проблемные места обычную воду. Она может на короткое время закрыть появившееся отверстие, что приведёт к некоторому снижению оборотов. Вместо воды можно проделать эту же процедуру эфиром. В этом случае обороты должны повыситься. Найти пропуск лишней смеси силового агрегата ВАЗ такими методами удаётся не всегда, поэтому механики пользуются другими способами. Солидные автомобильные центры в таких случаях просто измеряют разрежение впускного коллектора. Для этого у них имеются специальные измерительные приборы. Они имеются в свободной продаже, но приобретать их для единичного использования экономически нецелесообразно.

    Что же делать водителю? Эффективную помощь поиска мест подсоса воздуха ВАЗ 2112, 2114 оказывают парогенераторы, дымогенераторы. Они имеют простую конструкцию и легко собираются в домашних условиях. Процесс описания их изготовления можно легко найти в Интернете, поэтому останавливаться на этом не будем. Рассмотрим более подробно вопрос их использования. Любое, даже малейшее нарушение герметичности, может быть обнаружено по струйкам дыма, который образуется в дымогенераторе.

    Чтобы быстро найти «прореху» нужно правильно подсоединить выход источника дыма к впускному тракту. Наиболее подходящим местом многие механики считают место подсоединения шланга от вакуумного усилителя тормозов. Подают дымовую смесь и пытаются найти неплотность в соединениях. В большинстве случаев это оказывается наиболее эффективным методом.

    Несколько слов об устранении неисправности

    Найти подсос воздуха в моторе ВАЗ 2112, 2114 удалось, теперь его следует устранить. Алгоритм устранения проблемы будет разным, в зависимости от места пропуска. Если виновниками становятся хомуты, их подтягивают. Если это выполнить невозможно из-за твёрдости резиновых патрубков, их лучше заменить новыми. Прохудившиеся прокладки также заменяют на новые. В некоторых случаях это может быть трудоёмким процессом, например, при замене прокладки между головкой и блоком цилиндров.

    Для этого одного желания недостаточно, так как потребуется использование динамометрического ключа для затяжки болтов головки блока, схема их установки и завинчивания. Через небольшой пробег их придётся ещё раз «дожимать». Немного легче будет заменить прокладку впускного тракта, но также придётся демонтировать, а затем снова установить целый ряд деталей.

    Совет! Если такая операция выполняется впервые, запишите очерёдность снятия узлов и деталей. Это облегчит их установку при сборке.

    Отмечены механиками случаи, когда силовые агрегаты ВАЗ 2112, 2114 имели подсос воздуха в топливной рампе. Производители ВАЗ почему-то устанавливают резиновый шланг, обжатый двумя хомутами в системе подачи топлива. После их повторного обжатия обычно проблема устраняется. Наиболее часто замена «устаревших» резиновых изделий во впускном тракте решает все возникшие проблемы.

    Гораздо сложнее устранить неисправность датчиков впускного тракта таких как МРВ, холостого хода, регулятора холостого хода. Речь идёт не о замене прокладок, а о неисправностях датчиков, по вине которых возможен подсос воздуха в моторах. Устранять подсос воздуха в этих приборах мастера не берутся, просто меняют их новыми. Возможен ремонт токопроводящих дорожек, устранение загрязнений или окислений. На появление подсоса воздуха в автомобилях ВАЗ в топливной системе сопровождается наличием протечек.

       Важно! Игнорирование водителем появившейся утечки топлива грозит возникновением пожара.

    Это может быть место соединения электрического бензонасоса с топливной магистралью, регулятора давления топлива, в других местах. Перед началом работы сразу после остановки мотора, следует сбросить давление в топливной системе. В противном случае может произойти выброс топлива и его воспламенение. Если дать немного постоять машине, давление снизится самостоятельно. Ещё одним местом, где может находится неисправность, могут стать форсунки силового агрегата. Если быть точным, то не форсунка, а прокладка между ней и головкой блока. Эти повреждённые детали не относятся к особо дефицитным, их легко можно купить в торговых сетях, поэтому их просто меняют. Если форсунки демонтированы, а пробег автомобиля солидный, имеет смысл их промыть. Эта процедура вполне выполнима в гараже своими руками.

    Эта статья не является прямым руководством к действию, она носит информационный характер. Описать все возможные причины появления проблемы и способы их устранения сложно. Если у читателей имеются вопросы, посмотрите видео: https://vk.com/video240089429_170844002

    korchim.ru

    Подсос воздуха. Как найти? — A116.RU — Казань

    Подсос воздуха – как найти?  Диагностика. Казань.

    Подсос воздуха во впускном тракте – весьма неприятная неисправность. Проявляться может совершенно по-разному – зависит от степени подсоса.

    Суть неисправности заключается в том, что в двигатель поступает неучтенный датчиком массового расхода воздух. Это приводит к обеднению топливо-воздушной смеси. Выражается в неустойчивой работе двигателя, особенно на холостых оборотах, подглыхании вплоть до полной остановки двигателя при движении на нейтральной передаче. Могут появиться ошибки по датчику  кислорода, связанные с обеднением смеси, ошибка по адсорберу, пропуски зажигания в цилиндрах.

    Иногда определить место подсоса воздуха бывает весьма проблематично, особенно если подсос воздуха происходит в районе прокладки между ГБЦ и впускным коллектором.

    С чего начать поиски, если решили сделать это своими руками? Завести двигатель, оставить его работать на холостом ходу. Прислушаться, нет ли характерного шипения воздуха. По звуку искать будет проще. Если не удается локализовать источник шипения – начинайте поочереди пережимать КРУГЛОгубцами (!) шланги, идущие к впускному коллектору. Обычно это шланг вакуумного усилителя тормозов, шланг к клапану адсорбера, шланг к регулятору давления топлива. Если при пережимании какого-либо шланга работа двигателя значительно улучшается, или при отпускании пережатого шланга происходит ощутимый скачок оборотов – проблема там. Это или неисправные, негерметичные механизмы (клапан адсорбера, вакуумный усилитель…), или поврежденные до дыр шланги.

    Если на слух и круглогубцами ничего не получилось – воспользуйтесь распылителем какой-нибудь горючей жидкости. Это может быть очиститель карбюратора, вэдэшка и тому подобные химические баллончики. Можно и краской – но пачкается очень…. Мы используем литровую пластиковую бутылку, в крышку которой вставлена тонкая трубочка от вэдэшки.  Иголка от шприца тоже подойдет. В бутылке бензин обыкновенный. Цель – тонкой струйкой бензина метко попасть на потенциальные места подсоса воздуха. Это стык ГБЦ и впускного коллектора, места входа форсунок в коллектор, стык дроссельного патрубка и ресивера, впускная резиновая гофра, швы пластикового ресивера и прочие подозрительные места. При попадании бензина на место подсоса он мгновенно всасывается и попадает в камеры сгорания. Обороты двигателя  в этот момент резко меняются в большую или меньшую сторону.

    Финальный метод обнаружения подсоса воздуха – это проверка дымогенератором. Через любое отверстие во впускном тракте под легким давлением загоняется дым, полученный нагревом автомобильного моторного масла с секретными добавками для пущей дымности. В ярком свете галогенового светильника можно увидеть струйки дыма, выходящего через неплотности впуска. Процедура довольно эффективная, но нами пока полностью не освоенная – дымогенератор есть – осталось различные переходники для подключения к авто приобрести. Скоро будет!

    И, наконец, наиболее проблемные места автомобилей ВАЗ по подсосу воздуха.

    Резиновые заглушки ресивера не выносят никакой критики. Две заглушки меняются на один отрезок вакуумного шланга длиной около 10 см. Один конец шланга на один патрубок – другой конец шланга на второй патрубок – и подсоса нет! Шланг надо брать вакуумный белый!

    Часто на выпускном коллекторе лежат шланги от дроссельного патрубка к клапану адсорбера и шланг вакуумного усилителя, от чего и страдают. После замены необходимо тщательно закрепить их на штатные места специальными скобами или хомутами.

    Болезнь машин с моторами 1,6 — 8 клапанов – трещины на катализаторах в районе присоединения выпускных труб от 1 и 4 цилиндров. Через эти трещины ВСАСЫВАЕТСЯ(!!!) воздух и влияет на показания датчика кислорода. Смесь начинает излишне обогащаться, что приводит к перерасходу бензина. Варить швы можно – но это ненадолго. Лучше поставить вставку вместо катализатора (подробнее в статье про катализаторы).

    Вакуумные усилители часто начинают подсасывать воздух, особенно если начинает течь главный тормозной цилиндр. При замене вакуумника не забудьте разобраться с течью ГТЦ!

    Встречается экзотика вроде отвалившейся задней крышки регулятора холостого хода, повреждения мембраны регулятора давления топлива, косяки от неквалифицированной или самостоятельной сборки впуска, замены деталей и датчиков.

    a116.ru

    • Explorer
    • Fiesta
    • Focus
    • Kuga
    • Советы мастера

    ford-sun.ru



    Подсос воздуха какие симптомы. Подсос воздуха во впускном коллекторе — симптомы

    Все автомобильные двигатели, в не зависимости от их типа (с инжектором либо карбюратором) работают на смеси топлива с воздухом. Соотношение этих компонентов в смеси точно рассчитано и регулируется либо электроникой либо механическим способом.

    Но, иногда случается так, что происходит дополнительный подсос воздуха, смесь «разбавляется» и автомобилист может наблюдать серьезную потерю мощности у своего автомобиля (что особенно заметно на малых оборотах). О том, почему подобное происходит и о том, как исправить эту ситуацию — мы и поговорим в сегодняшней статье.

    Подсос воздуха и его признаки

    Такое явление, как подсос, связано с проникновением воздуха в топливный тракт машины. Оно приводит к обеднению смеси и, как следствие, очень сильно влияет на работу двигателя, снижая его мощность и вызывая перебои в работе.

    Если происходит подсос воздуха во впускном коллекторе, симптомы ваз 2114 могут быть следующими:

    • неустойчивые обороты на холостом ходу;
    • троение двигателя;
    • «проседание» во время ускорения;
    • увеличенный расход бензина;
    • затрудненный запуск даже при высокой температуре воздуха;
    • резкое падение мощности (особенно на оборотах менее 3.000 мин-1).


    Если двигатель очень часто глохнет, то это также может говорить о том, что существует подсос воздуха ваз 2114. Дополнительно убедиться в наличии этой проблемы можно, воспользовавшись автомобильным сканером. На наличие подсоса могут указывать ошибки Р0171 (сильно обедненная смесь) и Р300 (наблюдаются пропуски воспламенения).

    Стабильная работа двигателя на высоких оборотах вовсе не говорит об отсутствии подсоса, поскольку он наиболее явно проявляется именно на малых оборотах. Об этом стоит помнить, дабы не войти в заблуждении и не начать искать иные причины неполадок.

    Как только вы заметили, что появились признаки подсоса воздуха, следует сразу начать поиск возможного места его проникновения в систему.

    Места возможного подсоса

    Мест, через которые воздух может попадать внутрь топливной системы, довольно много, и в ходе проверки придется исследовать их все (о том, как именно их обнаружить — мы поговорим чуть ниже).

    Пока же скажем, что придется проверить:

      1. Прокладку впускного коллектора (ее разрушение или прогар в подавляющем большинстве случаев и являются причиной подсоса).


    1. Шланги и патрубки, подходящие к коллектору.
    2. Уплотнители форсунок.
    3. Дроссельные прокладки.
    4. Заглушки, размещенные на коллекторе.
    5. Втулки.
    6. Усилители тормозов вакуумного типа.


    Если появились симптомы подсоса воздуха ваз 2114 инжектор, все эти элементы придется обязательно проверить.

    Следует также проверить и, при необходимости, заменить датчик холостого хода. Очень часто они имеют невысокое качество изготовления и являются негерметичными, приводя к попаданию воздуха в коллектор.

    Как найти место подсоса

    Существует 3 основных метода, при помощи которых можно найти негерметичный участок:

    • с помощью контроля разрежения воздуха в магистрали;
    • с помощью дымогенератора;
    • с помощью летучей горючей жидкости.

    Первый способ мы опустим, поскольку он требует специальной аппаратуры, которая имеется далеко не на всех станциях технического обслуживания. А вот второй способ заслуживает большого внимания, поскольку он достаточно прост в реализации и одновременно — очень точен. Для него понадобятся компрессор, продувочный пистолет и сигареты (последние будут служить источником дыма).

    Перед тем, как проверить подсос воздуха ваз 2114, понадобится собрать всю установку, а именно — подсоединить пистолет к ресиверу компрессора, а в носик пистолета вставить сигарету. После этого нагнетается давление порядка 0,8 атмосфер и дым при помощи пистолета направляется в коллектор.

    Сам дым, создаваемый такой установкой, довольно густой, и быстро заполняет всю систему. Все, что остается автомобилисту — это внимательно следить за местом выхода дыма, а после его обнаружения — провести ремонтные работы.


    В некоторых случаях подсос можно найти и без дополнительных средств — поврежденное место легко обнаружить по характерному свисту или шипению, которое производит всасываемый воздух при работающем двигателе. Правда, такое бывает лишь при наличии серьезных трещин и разрывов.

    Если предложенный способ с применением генератора дыма не подходит (к примеру, нет в наличии компрессора), то проверку можно выполнить и при помощи летучих горючих жидкостей, упакованных в баллончики под давлением. В качестве них можно применять этиловый эфир (правда, в чистом виде его сейчас практически не достать), средство для зимнего запуска дизелей (основным компонентом которого является все тот же эфир), а также специальные чистящие средства на основе углеводородов.


    Для того, чтобы найти место подсоса, нужно завести мотор автомобиля и на холостом ходу начать опрыскивать все возможные узлы, стыки, заглушки и шланги, которые относятся к коллектору и могут быть причиной проникновения воздуха.

    Делать это нужно с паузами — после опрыскивания одного места стоит подождать нескольку секунд. Если вы заметили, что обороты двигателя после процедуры резко возросли, то обнаруженное место следует густо опрыскать еще раз. Если после этого обороты вновь быстро пойдут вверх, значит место подсоса успешно найдено.

    Полезное видео

    Дополнительную интересную информацию по данному вопросу вы сможете найти в видео ниже:




    На системах впрыска топлива с измерением массового расхода воздуха негерметичность впускного коллектора приводит к переобеднению смеси. Двигатель работает при этом неустойчиво, обороты плавают, может глохнуть. В системах впрыска с датчиком абсолютного давления подсос неучтенного воздуха приведет к поднятию оборотов холостого хода. Контроллер может фиксировать коды неисправности: , и другие. Есть один проверенный 100% способ выявления подсоса, о котором я хочу рассказать.
    Наиболее эффективный инструмент поиска негерметичности - это дымогенератор. Генератор дыма способен обнаруживать течи в любых системах, внутри которых содержится воздух. Достаточно закрыть дроссельный патрубок подходящей заглушкой и подключить его к впускному коллектору. Малейшие негерметичности видны по струйкам исходящего дыма.
    Кстати простой генератор дыма несложно сделать .
    Для профессиональной диагностики больше подойдет .
    Типичные места неплотностей:
    -Прокладка впускного коллектора
    -Резиновые уплотнительные колечки форсунок
    -Резиновые манжеты впускного коллектора на двигателе ВАЗ 2112 1,5 л.
    -Клапан адсорбера
    -Вакуумный усилитель тормозов
    -Регулятор холостого хода на двигателях ВАЗ
    -Прокладка дроссельного узла
    -Вакуумные шланги
    -Патрубок от воздушного фильтра до дросселя
    -Заглушки впускного коллектора
    Немного иллюстраций:
    Дымогенератор

    Прохудилась резиновая манжета впускного коллектора ВАЗ 2112:

    Подсос воздуха в районе дроссельного узла:

    При снятии - установке форсунок можно повредить резиновые уплотнительные колечки:

    Не покупайте поддельные китайские регуляторы холостого хода, они могут быть не герметичными:

    И вот такое неожиданное место подсоса - пластиковый штуцер вакуумного усилителя тормозов.

    А этот выход дыма показал на подсос воздуха во впускной коллектор двигателя 1,6 л. AHL VW Passat.

    При снятии коллектора выяснилась истинная причина - порвалась резиновая манжета.

    Также дымогенератор может быть полезен при поиске мест утечки выхлопных газов в выпускной системе. Для этого надо заткнуть выход выхлопной трубы и подать дым в выхлопную систему. Это можно сделать несколькими способами - например через отверстие лямбда-зонда или выставить любой цилиндр в верхнюю мертвую точку так, чтобы попасть на перекрытие клапанов. Тогда дым можно подать через впускной коллектор и далее он пройдет через открытые впускные и выпускные клапана в выпускную систему.

    Как правильно определить симптомы подсоса воздуха двигателем и провести его полную диагностику? Подобные вопросы могут возникнуть через некоторое количество пробега автомобилем, ведь двигатель, будучи сложнейшим механизмом, подвергается колоссальной нагрузке, в результате которой он изнашивается.

    Если пустить эти процессы на самотек, в итоге можно попасть на довольно-таки крупную сумму денег, выкинутую на ремонт или замену мотора.


    Симптомы подсоса воздуха двигателем чаще всего однозначны, происходит падение мощности. У некоторых автовладельцев наблюдается потеря мощности на низких оборотах двигателя (у некоторых на высоких). Зависит это от типа двигателя (дизель \ бензин), а также ряда других причин.

    Выявляем подсос воздуха двигателем

    Определить подсос бывает не так-то просто. Начать процедуру поиска этого явления нужно с осмотра шлангов и прокладок, в том числе и блока цилиндров. Некоторые авто мастера сетуют о том, что в их практике встречались подсосы воздуха даже через прокладки форсунок. Из мест, которые менее всего могут допустить подсос, можно выделить , клапана, обеспечивающие рециркуляцию воздуха в салоне авто. Итак, вы подозреваете, что у вас имеет место быть данная проблема.

    Поиск осуществляется двумя распространенными методами , которые, естественно, проводятся в подкапотном пространстве. Суть первого метода заключается в том, чтобы во время работы двигателя производить опрыскивание шлангов двигателя обычной водой. По задумке, если есть подсос воздуха, при попадании воды на искомое отверстие, произойдет кратковременное снижение оборотов двигателя.

    Второй метод аналогичен по своей сути. Вместо воды необходимо полить те же шланги эфиром, в этом случае обороты двигателя будут повышаться.

    Как вы понимаете, точной методики определения наличия подсоса воздуха двигателем нет. Не герметичная система может принести много головной боли автовладельцу, к примеру, бортовой компьютер будет показывать массу ошибок и тут не поможет.

    Путем опрыскивания можно найти место неполадки, внимательно отслеживая обороты двигателя. Конечно же, это достаточно трудоемкий процесс (если вам не посчастливиться найти брешь сразу), но это сэкономит вам деньги с посещения СТО.

    {banner_content}

    Иной подход в определении подсоса воздуха

    Действенным способом по определению подсоса воздуха, является измерение уровня разряжения в системе впуска, т.е. в задросельном пространстве. В идеале эти показатели должны быть ниже 300 мм ртутного столба.

    Произвести замеры можно путем снятия шланга, который подключается к клапану, управляющему заслонкой циркуляции воздуха внутри салона авто. Сразу же возникает вопрос, каким прибором производить замеры?

    Если проблема не решилась

    Можно попробовать решить проблему поиска с помощью парогенераторов. К слову, данное устройство отличным образом помогает определять течи и пробои в любых устройствах, которые содержат воздух. Закрываем дроссельный патрубок любой заглушкой и соединяем его с впускным коллектором.

    Любая негерметичность будет с легкостью обнаружена с помощью дыма, образуемого парогенератором. В своей работе, профессиональные автомастерские используют не парогенератор, а

    Подсос воздуха – как найти? Диагностика. Казань.

    Подсос воздуха во впускном тракте – весьма неприятная неисправность. Проявляться может совершенно по-разному – зависит от степени подсоса.

    Суть неисправности заключается в том, что в двигатель поступает неучтенный датчиком массового расхода воздух. Это приводит к обеднению топливо-воздушной смеси. Выражается в неустойчивой работе двигателя, особенно на холостых оборотах, подглыхании вплоть до полной остановки двигателя при движении на нейтральной передаче. Могут появиться ошибки по датчику кислорода, связанные с обеднением смеси, ошибка по адсорберу, пропуски зажигания в цилиндрах.

    Иногда определить место подсоса воздуха бывает весьма проблематично, особенно если подсос воздуха происходит в районе прокладки между ГБЦ и впускным коллектором.

    С чего начать поиски, если решили сделать это своими руками? Завести двигатель, оставить его работать на холостом ходу. Прислушаться, нет ли характерного шипения воздуха. По звуку искать будет проще. Если не удается локализовать источник шипения – начинайте поочереди пережимать КРУГЛОгубцами (!) шланги, идущие к впускному коллектору. Обычно это шланг вакуумного усилителя тормозов, шланг к клапану адсорбера, шланг к регулятору давления топлива. Если при пережимании какого-либо шланга работа двигателя значительно улучшается, или при отпускании пережатого шланга происходит ощутимый скачок оборотов – проблема там. Это или неисправные, негерметичные механизмы (клапан адсорбера, вакуумный усилитель…), или поврежденные до дыр шланги.

    Если на слух и круглогубцами ничего не получилось – воспользуйтесь распылителем какой-нибудь горючей жидкости. Это может быть очиститель карбюратора, вэдэшка и тому подобные химические баллончики. Можно и краской – но пачкается очень…. Мы используем литровую пластиковую бутылку, в крышку которой вставлена тонкая трубочка от вэдэшки. Иголка от шприца тоже подойдет. В бутылке бензин обыкновенный. Цель – тонкой струйкой бензина метко попасть на потенциальные места подсоса воздуха. Это стык ГБЦ и впускного коллектора, места входа форсунок в коллектор, стык дроссельного патрубка и ресивера, впускная резиновая гофра, швы пластикового ресивера и прочие подозрительные места. При попадании бензина на место подсоса он мгновенно всасывается и попадает в камеры сгорания. Обороты двигателя в этот момент резко меняются в большую или меньшую сторону.

    Финальный метод обнаружения подсоса воздуха – это проверка дымогенератором. Через любое отверстие во впускном тракте под легким давлением загоняется дым, полученный нагревом автомобильного моторного масла с секретными добавками для пущей дымности. В ярком свете галогенового светильника можно увидеть струйки дыма, выходящего через неплотности впуска. Процедура довольно эффективная, но нами пока полностью не освоенная – дымогенератор есть – осталось различные переходники для подключения к авто приобрести. Скоро будет!

    И, наконец, наиболее проблемные места автомобилей ВАЗ по подсосу воздуха.

    Резиновые заглушки ресивера не выносят никакой критики. Две заглушки меняются на один отрезок вакуумного шланга длиной около 10 см. Один конец шланга на один патрубок – другой конец шланга на второй патрубок – и подсоса нет! Шланг надо брать вакуумный белый!

    Часто на выпускном коллекторе лежат шланги от дроссельного патрубка к клапану адсорбера и шланг вакуумного усилителя, от чего и страдают. После замены необходимо тщательно закрепить их на штатные места специальными скобами или хомутами.

    Вакуумные усилители часто начинают подсасывать воздух, особенно если начинает течь главный тормозной цилиндр. При замене вакуумника не забудьте разобраться с течью ГТЦ!

    Встречается экзотика вроде отвалившейся задней крышки регулятора холостого хода, повреждения мембраны регулятора давления топлива, косяки от неквалифицированной или самостоятельной сборки впуска, замены деталей и датчиков.

    Появление такой проблемы для любого водителя всегда неожиданно и неприятно. Сразу перед владельцем возникает несколько вопросов о том, что случилось с автомобилем, где искать неисправность, как её устранить. Большинство водителей обратятся за помощью к специалистам или «знатокам», хотя во многих случаях поиск и устранение неисправности можно выполнить самостоятельно.

    Немного о признаках появления неисправности

    Силовой агрегат автомобиля является сложной инженерной конструкцией. Если после обнаружения даже небольших отклонений в его работе, следует разобраться с возникшей проблемой и устранить её. Если это оставить без внимания, можно дождаться возникновения больших осложнений, которые повлекут за собой не только значительные материальные затраты, но и моральные издержки, длительный простой машины.

    Что происходит в том случае, когда появляется подсос воздуха на ВАЗ 2112, 2114 или других моделях? О появлении такой неисправности может свидетельствовать ряд признаков:

    1. Затруднительный пуск двигателя после длительной стоянки;
    2. Холостые обороты мотора «плавают»;
    3. Теряется мощность двигателя;
    4. Возрастает расход топлива.

    Плавание оборотов холостого хода может привести к тому, что двигатель остановиться. Если это произошло на перекрёстке, да к тому же мотор плохо заводится, это уже создание пробки, нервозность других участников движения, появляются предпосылки для создания аварийной ситуации. Если автомобиль оборудован силовым агрегатом с карбюратором, попытка отрегулировать холостой ход винтами количества и качества топливной смеси к успеху не приведёт.

    Этому мешает появившийся подсос воздуха, идущий мимо каналов холостого хода. Станет заметна потеря мощностных показателей мотора. Автомобиль теряет свою резвость, движение на пониженных скоростях имеет продолжительный период. Движение можно начать только при повышенных оборотах. На машинах с инжекторными двигателями, которые оборудуются датчиками, контролирующими массовый расход топлива, будет замечено появление слишком низких холостых оборотов. Бортовой компьютер может показать сбой лямбда зонда. Обеднённая топливная смесь не позволит получить максимальный крутящий момент, становятся заметны частые пропуски воспламенения смеси в цилиндрах. Движение в привычном режиме приведёт к повышенному расходу топлива.

    Совет! Заметив появление указанных признаков, остановите автомобиль и внимательно осмотрите подкапотное пространство. Причиной сбоя может стать ослабленный хомут шланга, или другая подобная «мелочь».

    Как обнаружить проблемное место

    Иногда для этого может понадобиться всего несколько минут, в других случаях довольно длительный период. Кроме проявления указанных признаков, о появлении неисправности может указать бортовой компьютер сигналом «обеднённая смесь». Обнаружить подсос воздуха силового агрегата ВАЗ 2112, 2114 не так просто, как может показаться на первый взгляд. Для выполнения этой операции имеется несколько различных способов. В этой статье рассмотрим их более подробно.

    Поступление «лишней» смеси возможно в местах соединений и уплотнений во впускном тракте мотора. Это в полной мере относится ко всем шлангам, прокладкам, форсункам, дроссельным заслонкам, датчикам, другим узлам впускного коллектора. Отмечены случаи, когда виновником подобного явления становилась прокладка между головкой и блоком цилиндров. В первую очередь следует отсоединить датчик МРВ. После этого запустить двигатель, и закрыть вход плоским предметом. Мотор должен остановиться, в противном случае имеется «прореха».

    Попробуйте побрызгать на проблемные места обычную воду. Она может на короткое время закрыть появившееся отверстие, что приведёт к некоторому снижению оборотов. Вместо воды можно проделать эту же процедуру эфиром. В этом случае обороты должны повыситься. Найти пропуск лишней смеси силового агрегата ВАЗ такими методами удаётся не всегда, поэтому механики пользуются другими способами. Солидные автомобильные центры в таких случаях просто измеряют разрежение впускного коллектора. Для этого у них имеются специальные измерительные приборы. Они имеются в свободной продаже, но приобретать их для единичного использования экономически нецелесообразно.

    Что же делать водителю? Эффективную помощь поиска мест подсоса воздуха ВАЗ 2112, 2114 оказывают парогенераторы, дымогенераторы. Они имеют простую конструкцию и легко собираются в домашних условиях. Процесс описания их изготовления можно легко найти в Интернете, поэтому останавливаться на этом не будем. Рассмотрим более подробно вопрос их использования. Любое, даже малейшее нарушение герметичности, может быть обнаружено по струйкам дыма, который образуется в дымогенераторе.

    Чтобы быстро найти «прореху» нужно правильно подсоединить выход источника дыма к впускному тракту. Наиболее подходящим местом многие механики считают место подсоединения шланга от вакуумного усилителя тормозов. Подают дымовую смесь и пытаются найти неплотность в соединениях. В большинстве случаев это оказывается наиболее эффективным методом.

    Несколько слов об устранении неисправности

    Найти подсос воздуха в моторе ВАЗ 2112, 2114 удалось, теперь его следует устранить. Алгоритм устранения проблемы будет разным, в зависимости от места пропуска. Если виновниками становятся хомуты, их подтягивают. Если это выполнить невозможно из-за твёрдости резиновых патрубков, их лучше заменить новыми. Прохудившиеся прокладки также заменяют на новые. В некоторых случаях это может быть трудоёмким процессом, например, при замене прокладки между головкой и блоком цилиндров.

    Для этого одного желания недостаточно, так как потребуется использование динамометрического ключа для затяжки болтов головки блока, схема их установки и завинчивания. Через небольшой пробег их придётся ещё раз «дожимать». Немного легче будет заменить прокладку впускного тракта, но также придётся демонтировать, а затем снова установить целый ряд деталей.

    Совет! Если такая операция выполняется впервые, запишите очерёдность снятия узлов и деталей. Это облегчит их установку при сборке.

    Отмечены механиками случаи, когда силовые агрегаты ВАЗ 2112, 2114 имели подсос воздуха в топливной рампе. Производители ВАЗ почему-то устанавливают резиновый шланг, обжатый двумя хомутами в системе подачи топлива. После их повторного обжатия обычно проблема устраняется. Наиболее часто замена «устаревших» резиновых изделий во впускном тракте решает все возникшие проблемы.

    Гораздо сложнее устранить неисправность датчиков впускного тракта таких как МРВ, холостого хода, регулятора холостого хода. Речь идёт не о замене прокладок, а о неисправностях датчиков, по вине которых возможен подсос воздуха в моторах. Устранять подсос воздуха в этих приборах мастера не берутся, просто меняют их новыми. Возможен ремонт токопроводящих дорожек, устранение загрязнений или окислений. На появление подсоса воздуха в автомобилях ВАЗ в топливной системе сопровождается наличием протечек.

    Важно! Игнорирование водителем появившейся утечки топлива грозит возникновением пожара.

    Это может быть место соединения электрического бензонасоса с топливной магистралью, регулятора давления топлива, в других местах. Перед началом работы сразу после остановки мотора, следует сбросить давление в топливной системе. В противном случае может произойти выброс топлива и его воспламенение.


    ли дать немного постоять машине, давление снизится самостоятельно. Ещё одним местом, где может находится неисправность, могут стать форсунки силового агрегата. Если быть точным, то не форсунка, а прокладка между ней и головкой блока. Эти повреждённые детали не относятся к особо дефицитным, их легко можно купить в торговых сетях, поэтому их просто меняют. Если форсунки демонтированы, а пробег автомобиля солидный, имеет смысл их промыть. Эта процедура вполне выполнима в гараже своими руками.

    Эта статья не является прямым руководством к действию, она носит информационный характер. Описать все возможные причины появления проблемы и способы их устранения сложно. Если у читателей имеются вопросы, посмотрите видео.

    Как проверить подсос воздуха во впускном коллекторе

    ⏰Время чтения: 3 мин.

    Рассмотрим один из самых простых способов, как проверить подсос воздуха во впускном коллекторе инжекторного автомобиля без каких-либо материальных затрат.

    Данный способ не панацея, но является самым простым и эффективным в поиске мест подсоса воздуха во впускном коллекторе.

    Как известно, во время работы двигателя, в коллекторе создаётся большое разрежение. На холостом ходу давление в коллекторе падает до 30 кПа, а атмосферное обычно составляет около 100 кПа.

    Такая разность давлений заставляет воздух с наружи коллектора всеми доступными путями пробраться внутрь коллектора. Если у него это получится, то о нормальной работе двигателя не стоит даже и думать — всевозможные рывки и провалы, а также перерасход топлива обеспечены!

    Вот и наша с Вами задача найти все эти «доступные пути» проникновения неучтённого воздуха во впускной коллектор.

    Основными симптомами подсоса воздуха являются:

    • возросшие обороты холостого хода
    • плавающие обороты на холостом ходу
    • неадекватное реагирование двигателя на нажатие/отпускание педали газа
    • возросший расход топлива

    Самым простым и действенным методом проверки подсоса воздуха во впускной коллектор является заполнение коллектора дымом под небольшим давлением. А если в коллекторе есть негерметичности, то их можно будет заметить по выходящему из них дыму.

    Для этих целей используют дымогенераторы. Но не на всех СТО есть такое оборудование, а покупать себе для использования его раз в два-три года, как-то накладно. Как же быть?

    Можно поступить как я — собрать бесплатный дымогенератор «на коленке» из пластиковых бутылок.

    Простой дымогенератор

    В общем, стоял я на днях на блокпосту. И чтобы не терять время зря, решил воплотить в жизнь давно волнующую меня идею — собрать простой дымогенератор для проверки впускного коллектора.

    Из подходящего инструмента у меня нашлись только небольшой нож и треугольный напильник без ручки

    Также была освобождена от воды в горло полтора литровая пластиковая бутылка. Также была куплена пол литровая бутылка некого напитка, которая была быстро осушена доченькой

    Первым делом, разрезал большую и маленькую бутылку на две части. Верхнюю часть маленькой бутылки выкинул. Итого, осталось две нижних части (маленькая и большая) и одна верхняя. Думаю понятно.

    Снял со штуцера клапана вентиляции картера шланг. В крышке от бутылки напильником проделал отверстие, чтобы снятый шланг вошёл в него с усилием. Накрутил на крышку верхнюю часть большой бутылки. Получилась вот такая картина

    С другого ракурса

    Всё плотненько получилось

    Потом проковырял отверстие на донышках обеих нижних частей. В меньшей под диаметр сигареты, а в верхней под диаметр шланги от компрессора для подкачки колёс.

    Стрельнул у водителя соседней машины сигарету, подкурил её и вставил в отверстие меньшей бутылки, и всё это дело в сборе впихнул вверх ногами в большую бутылку

    Это всё всунул в верхнюю часть бутылки и подключил автомобильный компрессор

    Вот общий вид сего конструктора

    Водители соседних машин долго не могли понять, чем я так усердно занят, хотя многие, наверное, так и не поняли

    Как показал эксперимент, данное решение имеет право на жизнь из-за своей простоты и быстроты сборки. Я потратил от силы пол часа. И то, это пока покупали и пили напиток, пока долбал отверстия напильником на коленке и стрелял сигареты

    Только его нужно немного модернизировать. Можно вставлять не одну сигарету, а несколько, чтобы дыма было больше. А ещё лучше вспомнить детство и использовать вместо сигарет бумагу, пропитанную силитрой. Не знаю как Вы, а мы в детстве часто шухарили дымовухами из такой бумаги. Дыму было…

    Также крышку на бутылку необходимо закручивать через марлю, чтобы пепел не летел в коллектор.

    Буду дальше усовершенствовать. Правда, этот экземпляр пришлось выкинуть, так как при проверке на блокпосту могли принять за наркомана

    Советую посмотреть, какое интересное решение использовал наш участник сообщества Павел для изготовления дымогенератора из подручных материалов

    Всем Мира и ровных дорог!!!

    Ещё в сообществе Мой Лачетти:

    Как найти подсос воздуха в двигателе

    21.01.2019, Просмотров: 2867

    Подсос воздуха в двигателе приводит к нестабильным, завышенным оборотам холостого хода и неустойчивой работе двигателя на переходных режимах. Рассмотрим места возможного подсоса и способы его определения в гаражных условиях.

    Для поддержания состава ТПВС в стехиометрии ЭБУ двигателя необходимо точно знать количество воздуха, поступающего во впускной коллектор. Добавочный воздух, который не может быть компенсирован системой регулировки холостого хода, приводит к сбоям в работе ДВС.

    Симптомы подсоса воздуха
    • Неустойчивый холостой ход (стрелка тахометра то поднимается, то опускается).
    • Завышенные холостые обороты.
    • Высокие прогревочные обороты. По завершении режима прогрева обороты постоянно поднимаются и резко падают (пилообразные скачки). В таких случаях еще говорят, что ЭБУ двигателя «пилит» холостой ход.
    • Ухудшается холодный запуск.
    • Увеличивается расход топлива.

    Начните с изучения особенностей конструкции инжекторной системы впрыска на вашем авто. В первую очередь обратите внимание на способ расчета воздуха и тип системы регулировки холостого хода. На современных бензиновых ДВС подсчет базируется на показаниях MAF-sensor (ДМРВ) либо MAP-sensor (ДАД) + Air Temperature Sensor (ДТВ). Поддержание и регулировка холостого хода осуществляется клапаном РХХ либо поворотом на небольшой угол дроссельной заслонки. Понимание процессов и способа их контроля поможет быстрее найти подсос воздуха в двигателе.

    Возможные причины подсоса воздуха
    • Порванный, неплотно прикрученный патрубок от воздушного фильтра до впускного коллектора. Из-за вибраций патрубок чаще всего трескается в гофрированной части.
    • Перетертые, надрезанные, рассохшиеся шланги вакуумной системы. Внимательно осмотрите все шланги, идущие от впускного коллектора.
    • Порванная диафрагма вакуумного усилителя тормозов, негерметичный корпус вакуумника, обратного клапана. При такой неисправности характер двигателя меняется при нажатии на тормоза, а сама педаль становится жестче.
    • Треснувший корпус маслоотделителя системы вентиляции картерных газов, подклинивший или зависший в открытом положении клапан PCV, клапан продувки адсорбера топливного бака.
    • Подсос воздуха через уплотнительные кольца форсунок.
    • Налипание грязи, лаковых отложений, нагара, внутри дросселя, из-за чего заслонка не закрывается полностью. На авто с ДПДЗ фактическое положение заслонки можно отследить диагностическим прибором, поэтому разбирать впускной тракт необязательно.
    • Треснувший впускной коллектор, негерметичность соединения коллектора с ГБЦ.
    • Неисправный, забитый отложениями клапан РХХ. Если из-за клапана диаметр калибровочного отверстия будет больше базового значения, в двигатель на холостом ходу будет попадать лишний воздух.
    • Подсос через зазор между осью дроссельной заслонки и ее посадочным местом (появляется вследствие износа трущихся пар).

    Выше описаны наиболее характерные места подсоса воздуха в инжекторном двигателе. Если все они были проверены, обратите внимание на особенности конструкции вашего авто. К примеру, на многих Хондах начала 90-х в системе регулировки холостого хода присутствует клапан быстрого холостого хода. К нему не идут вакуумные трубки, поэтому с ходу понять его предназначение и способ проверки не так и просто. В случае порванной мембраны происходит подсос неучтенного воздуха. Как следствие – ЭБУ «пилит» холостой ход, двигатель едва не глохнет после перегазовки.

    Способы определения
    • Прислушайтесь к впускному тракту на перегазовках. Нередко локализировать место подсоса можно по характерному завивающему, шипящему звуку всасывающегося воздуха.
    • Поочередно пережмите щипцами все шланги, подходящие ко впускному коллектору. Изменение в работе двигателя говорит о том, что подсос воздуха находится именно в пережимаемом контуре. Осмотрите шланги, клапаны и прочие потребители вакуума, которые включены в систему.
    • Воспользуйтесь генератором дыма. В интернете достаточно готовых решений, позволяющих своими руками за небольшие деньги собрать дымогенератор.
    • Разбрызгайте около мест предполагаемого подсоса очиститель карбюратора/тормозной системы, контактклинер или другую жидкость на основе горючих эфиров. Попадая в коллектор через место подсоса, жидкость приведет к обогащению смеси и временному скачку оборотов. В момент испытания нелишним будет наблюдать за сигналом лямбда-зонда.

    Внимание! Данный способ поиска подсоса крайне пожароопасен! Не разбрызгивайте очистители, быстрый старт, вблизи выпускного коллектора. Точечно подавайте состав небольшими дозами.

    Компьютерная диагностика

    ЭБУ двигателя не в состоянии опознать подсос воздуха и выдать ошибку с четкой формулировкой. Косвенным признаком может быть код бедной смеси, неисправности системы регулировки холостого хода, вакуумных клапанов. Но не следует спешить с выводами, опираясь на лишь на самодиагностику.

    Куда важнее при поиске подсоса в реальном времени понаблюдать за поведением клапана РХХ, датчиком положения дроссельной заслонки, краткосрочной и долгосрочной коррекцией. Если подсос незначительный, ЭБУ двигателя увеличивает продолжительность впрыска, возвращая смесь к стехиометрической. Двигатель начнет работать ровно, но после удаления ошибок проблемы с холостым ходом опять проявят себя. Происходит это из-за обнуления краткосрочных и долгосрочных топливных коррекций.

    Причину пилообразных скачков также можно отследить диагностических сканером. Наблюдая за временем открытия форсунок, вы увидите, что по достижению определенного числа оборотов инжекторы попросту отключаются. Происходит это из-за того, что ЭБУ при подсосе воздуха может думать, что автомобиль катится на передаче с горки. Понимает он это по увеличившемуся потреблению воздуха (заслонка при этом закрыта, а желаемое и фактическое положение клапана РХХ совпадают). Напишите мне, пожалуйста, на мыло, указанное в профили аутобурум. Поэтому для экономии топлива ЭБУ отключает форсунки.

    Как проверить двигатель на наличие подсоса воздуха. Проверяем подсос воздуха во впускном коллекторе: симптомы и признаки

    На чтение 5 мин. Просмотров 440 Опубликовано 01.08.2019

    Для работы двигателей внутреннего сгорания требуется смесь воздуха и топлива. Воспламеняемая сжатая смесь толкает поршни, которые поворачивают коленчатый вал, и автомобиль начинает движение. Воздух попадает в двигатель через небольшую дроссельную заслонку. А для управления вспомогательными устройствами создается вакуум.

    Последствия подсоса воздуха

    Подсос воздуха приведет к попаданию нежелательного воздуха в двигатель там, где этого не предусмотрено. Это снижает производительность двигателя и приводит к неисправности некоторых систем, которые зависят от вакуума.

    Поскольку подсос воздуха вызывает неэффективность двигателя, вы заметите, что загорается «Check Engine» на приборной панели. Вы также будете испытывать проблемы с ускорением - это потому, что топливо подается неэффективно в камеры сгорания. Вакуум же используется для того, чтобы привести в действие приводы, датчики или тормоза.

    При утечке вакуума некоторые из датчиков могут начать работать неправильно, вынуждая вас на ненужный ремонт.

    Осмотр двигателя

    Чтобы определить подсос воздуха, необходимо сначала понять, как работает впускная система двигателя.

    Воздух поступает через воздушный фильтр. Дроссельная заслонка контролирует его, создавая вакуум. Знайте, что на автомобиле подсос воздуха, когда он издаёт шипящий звук после запуска.

    Вакуумные шланги во время эксплуатации изнашиваются, становятся хрупкими. Это приводит к их повреждению. Внимательно осмотрите шланги на двигателе и замените их при необходимости. Двигатели отличаются друг от друга. Для идентификации шлангов ознакомьтесь с руководством по ремонту.

    Способы проверки герметичности

    Есть несколько способов проверить герметичность. Некоторые из них быстрее, чем другие, а некоторые требуют дорогостоящего оборудования. Рассмотрите следующие способы, чтобы найти лучшее решение в вашем случае.

    1. Осмотрите и проверьте, нет ли незатянутых шлангов на двигателе

    Первое место для проверки утечки вакуума - шланги на двигателе. Проверьте наличие трещин или ослабших креплений. Каждый автомобиль имеет уникальную схему вакуумных трубок. Убедитесь, что хомуты достаточно затянуты.

    Попробуйте сдвигать хомуты сбоку. Если они легко двигаются, значит их нужно затянуть. Если вы все ещё не можете определить место утечки - дополнительно осмотрите поверхности.

    2. Распылите мыльную воду вокруг зоны впуска

    Это, вероятно, самый простой и дешёвый способ проверить подсос воздуха. Разбрызгивайте мыльную воду вокруг впускного коллектора и поврежденных шлангов во время работы двигателя. Вы увидите пузырьки воздуха, в зонах утечки.

    Смотрите видео о том, как искать подсос воздуха с помощью мыльного раствора:

    3. Используйте дымогенератор

    Это профессиональный способ. Его используют автомеханики для проверки подсоса воздуха в течение нескольких минут. Но для этого потребуется дорогое оборудование.

    4. Распылите очиститель карбюратора

    Есть те, кто использует очиститель карбюратора для обнаружения подсоса воздуха. Для этого запустите двигатель на холостой ход. Распылите очиститель на области, которые вы подозреваете в утечках. Обороты двигателя начнут увеличиваться, когда есть подсос воздуха.

    Это связано с тем, что очиститель карбюратора попадет в двигатель и горит с топливом.

    Это опасный метод для проверки подсоса воздуха. Спреи легко воспламеняются. Приготовьте огнетушитель!

    Утечки во впускном коллекторе

    Если ваши шланги в порядке, проблема может быть с впускным коллектором. Прокладка впускного коллектора время от времени пропускает, вызывая подсос воздуха. Она расположена между головкой блока цилиндров и коллектором.

    Для проверки герметичности впускного коллектора установите автомобиль на ручник. Запустите двигатель и дайте ему поработать на холостом ходу несколько минут.

    Нанесите мыльный раствор в области между впускным коллектором и головкой блока цилиндров или у основания карбюратора. Прислушайтесь к звуку, исходящему от двигателя. Если он сглаживается, то подсос воздуха происходит на впускном коллекторе и требует ремонта.

    Симптомы подсоса воздуха

    Первым признаком подсоса воздуха является загорание лампы «Check Engine». Есть много причин для включения этой лампочки. Вам нужно исключить другие неисправности, прежде чем вы решите, что это нарушение герметичности. Но будьте уверены, что это подсос воздуха, если он сопровождается шипением от двигателя и потерей мощности.

    Ваш автомобиль не развивает полную мощность? Это может быть подсос воздуха.

    Нарушение герметичности может вызвать дополнительные проблемы с двигателем, такие как неэффективность топлива.

    Ремонт вакуумных шлангов

    Если у вас повреждён вакуумный шланг, вам не обязательно покупать новый. Шланг длинный. Вы можете отрезать поврежденную часть и снова присоединить её к двигателю.

    Самые распространённые повреждения на концах трубок. Всегда проверяйте, чтобы хомуты были затянуты для предотвращения дальнейших утечек.

    После ремонта запустите двигатель и оставьте его работать на холостом ходу. Слушайте любые шипящие звуки.

    Если вы решите заменить вакуумный шланг, берите аналогичный по длине и диаметру. Вакуумные трубки предназначены для конкретных мест, таких как усилитель тормозов или PCV (система принудительной вентиляции картера).

    Заключение

    Наличие подсоса воздуха может привести к замедленному ускорению автомобиля. Это также может препятствовать эффективному смешиванию топлива и воздуха в камерах сгорания. Поврежденные шланги являются основными виновниками вакуумных утечек. Вы можете устранить небольшие утечки в шлангах, отрезав поврежденные части. Если это не сработает, нужно будет покупать новые.

    Автомобиль — это сложный механизм, в котором всё должно работать идеально. В противном случае серьёзно возрастает риск ДТП, мало того, одна неисправная деталь может привести к преждевременному износу всей системы. Чтобы этого не произошло, нужно внимательно относиться к своему железному товарищу и вовремя фиксировать все неисправности для их скорейшего устранения.

    Двигатель — это сердце автомобиля. Без его нормального функционирования под вопрос попадает сама возможность передвижения транспортного средства. Негативную роль в работе данного узла играет подсос воздуха во впускном коллекторе. Если данный дефект появится в вашем автомобиле, то мотор сможет заглохнуть посреди дороги.

    Суть и симптомы

    Суть неисправности

    Когда появляется подсос во впускном коллекторе, то в двигатель начинает поступать гораздо больше воздуха, чем должно. Естественно, это негативно сказывается на работе всей системы.

    Важно! Результатом появления подсоса воздуха во впускном коллекторе является обеднение топливно-воздушной смеси.

    Когда активизируется данный симптом — мотор начинает работать нестабильно. В зависимости от серьёзности поломки может сильно варьироваться список возможных симптомов. Поэтому обнаружить неисправность не так-то уж и просто.

    Симптомы подсоса двигателя

    За множество лет автовладельцами и автомобильным экспертами был составлен целый список симптомов, которые могут указывать на то, что двигатель подсасывает воздух через впускной коллектор:

    1. На холостых оборотах двигатель работает неустойчиво. При таком симптоме вы просто не сможете задать холостой ход ниже отметки в 1000 оборотов. Каждая попытка будет оборачиваться отключением мотора.
    2. Перепады температуры. Двигатель начнёт часто перегреваться. Плюс это не будет зависеть от выбранного вами режима езды.
    3. Сложности при запуске будут особенно заметны по утрам.
    4. На низких оборотах мощность мотора сильно упадёт. При отметке менее 2000 оборотов машина не сможет развивать скорость.
    5. Сильно вырастет расход топлива.
    6. При езде на 2000 оборотах и больше проблемы отсутствуют.

    Каждый из этих симптомов указывает на то, что есть подсос воздуха во впускном коллекторе. Поэтому при обнаружении хотя бы одного из них, нужно провести подробную диагностику и определить неисправность.

    Проводим диагностику и устраняем подсос

    Для начала заведите мотор. Он должен работать на холостом ходу. После этого прислушайтесь к работе устройства. Очень часто можно услышать характерное шипение воздуха.

    Внимание! По источнику шипения вы сможете найти поломку.

    В некоторых случаях сразу не удаётся локализовать источник шума. В таком случае вам нужно будет пережать шланги, которые подключаются к коллектору. В большинстве ситуаций проблемы наблюдаются с вакуумным шлангом, который отвечает за усиление тормозов. Но возможны и исключения.

    Иногда во время снятия зажима может наблюдаться скачок мощности. В таком случае проблема кроется именно в этой детали. Обычно подобное говорит о таких неисправностях, как:

    • поломка клапана адсорбера,
    • выход из строя вакуумного усилителя,
    • дыры в шланге.

    Если после проделанных манипуляций проблема так и не обнаружена — необходимо воспользоваться распылителем. В него заливается горючая жидкость. Лучше всего использовать специальные очистители для карбюраторов.

    Тоненькой стройкой распылите жидкости на потенциальные места, через которые предположительно происходит подсос воздуха во впускной коллектор. С особой тщательностью нужно обработать:

    • стык ГБЦ,
    • стык коллектора,
    • гофру,
    • швы ресивера,
    • стык дроссельного патрубка.

    Как только жидкость попадёт на повреждённый участок, она втянется внутрь и окажется в моторе. При этом вы будете наблюдать скачок оборотов.

    Самый эффективный метод

    Для того чтобы использовать данную методику обнаружения подсоса воздуха в коллекторе нужно отыскать дымогенератор. Дальше выберите любое отверстие впускного тракта и через него начинайте не спеша прокачивать дым внутрь системы.

    Внимание! В качестве расходного вещества лучше использовать моторное масло, оно обеспечивает большое количество дыма.

    Дальше чтобы отыскать подсос воздуха во впускном коллекторе возьмите галогеновую лампу. С её помощью вы легко отыщите струйки дыма. Для проведения процедуры вам понадобятся специальные переходники.

    Устраняем неисправность

    Очень многое зависит от того, где вы обнаружите подсос воздуха в коллекторе. К примеру, если пробоина на шланге невелика можно воспользоваться герметиком и замазать повреждение. Конечно же, в идеале испорченный элемент нужно заменить. Очень часто эту операцию необходимо проделывать с муфтами, уплотнительными кольцами и прокладками.


    Итоги

    Подсос воздуха через впускной коллектор проще всего диагностировать при помощи дымогенератора. Устранение же дефекта напрямую зависит от того, где именно была обнаружена поломка.

    В том случае, если завоздушена топливная система дизельного двигателя, неисправность может проявляться как постоянно при запусках после длительного простоя, так и долго не напоминать о себе. Это зависит от интенсивности подсоса воздуха. Основными симптомами попадания воздуха в топливную систему дизеля независимо от модификации силового агрегата являются:

    • дизельный мотор легко запускается «на холодную», но дальнейшая работа не отличается стабильностью;
    • , реакции на нажатие педали газа становятся вялыми и замедленными;
    • после стоянки агрегат необходимо все дольше крутить стартером, затем происходит схватывание и повторяются симптомы, описанные в первом случае.
    • по мере прогрессирования неисправности дизель от стартера уже не заводится, не всегда удается завести двигатель даже при помощи пусковых устройств или рывка на буксире;

    Для более точного определения, что причиной проблемного пуска является именно воздух в топливной системе дизеля, необходимо произвести визуальный анализ поступления топлива в цилиндры. Для этого дизельный мотор от 30 до 50 сек. нужно крутить стартером для заполнения выпускного тракта выхлопом, а после произвести анализ выхлопных газов.

    Если топливоподача в норме, тогда даже при учете того, что мотор не запускается, из выхлопной системы все равно будет выходить небольшое количество дыма. Зачастую дым будет иметь сероватый оттенок. В редких случаях дымление может быть и при отсутствии подачи горючего. Это говорит о том, что в цилиндры попадает избыточное количество масла, но такой . Стоит отметить, что диагностировать данную неисправность по цвету выхлопа можно только условно.

    Читайте в этой статье

    Возможные места подсоса воздуха

    Завоздушивание системы топливоподачи может произойти как неожиданно, так и стать результатом недавно осуществленных ремонтных работ. Воздух может проникать в топливную систему дизеля из разных мест, а общее количество потенциальных «окон» напрямую будет зависеть от того, сколько лет ТС находится в эксплуатации и в каких условиях эксплуатируется конкретный автомобиль.

    Топливная система завоздушивается как при потере герметичности в главной магистрали, так и в обратной. Нарушение уплотнений в магистралях заставляет солярку стекать обратно в топливный бак. Двигатель может заводиться после простоя благодаря тому, что в полостях остается горючее, но далее дизель быстро глохнет и повторно уже не заводится.

    Воздух в топливной системе дизельного двигателя может оказаться по причине того, что нарушено уплотнение соединений, резиновые топливные шланги потрескались, испортились хомуты. Также от коррозии могут пострадать топливопроводы, особенно в месте соединения с топливным фильтром.

    К завоздушиванию могут привести нарушения уплотнения топливоподкачивающего насоса. Отдельного внимания заслуживает магистраль для обратного слива топлива на форсунках (обратка), так как частым явлением становится нарушение герметичности топливопроводов на данном участке.

    Еще одним местом для проникновения воздуха в систему топливоподачи может оказаться сам топливный насос. Нарушение уплотнения вала привода или крышки насоса приведут к подсосу воздуха ТНВД. Также в конструкции присутствуют и другие места на насосе, которые могут пропускать воздух. Добавим, что диагностику топливного насоса высокого давления необходимо осуществлять силами специалистов по ремонту дизельной аппаратуры.

    Как самому обнаружить подсос воздуха: магистрали, ТНВД, обратка

    Исключение других возможных причин позволяет предположить наличие подсоса воздуха в топливную магистраль. Начинать поиск неисправности необходимо с детального визуального осмотра моторного отсека. Следующим шагом станет осмотр нижней части авто. Обнаружить заметные трещины и другие дефекты трубопроводов, потеки солярки и мокрые пятна достаточно легко.

    Если система завоздушивается, но явных признаков нарушения герметичности не видно, тогда для дальнейшей диагностики необходимо отключить топливный насос от топливных магистралей. Затем потребуется отдельная чистая емкость, в которую потребуется налить до 5 литров солярки без каких-либо примесей. Также будут необходимы 2 чистых изнутри и снаружи шланга (около 60 см. в длину), а еще два хомута. Помните, что чистота крайне важна при любых работах с топливной аппаратурой, так как попадание малейших частиц мусора в насос может привести к его выходу из строя и последующему дорогостоящему ремонту.

    После отсоединения от ТНВД топливоподающей магистрали и обратки, на их место устанавливаются приготовленные шланги, которые опускаются в емкость с налитым чистым дизтопливом. Далее необходимо закрепить шланги в емкости так, чтобы они не смещались. Для этого крепим их на насосе хомутами, а в отдельной емкости для топлива любым удобным способом зависимо от типа используемой емкости.

    После этого необходимо осуществить удаление воздуха из топливной камеры насоса. Отметим, что решение просто крутить мотор стартером для того, чтобы насос начал самостоятельно засасывать солярку из емкости, является неправильным и настоятельно не рекомендуется. Правильных способов решения задачи несколько. Далее рассмотрены самые простые, которые помогут ответить на вопрос, как удалить воздух из дизельного топливного насоса высокого давления прямо у себя в гараже.

    Для этого емкость с соляркой необходимо поднять выше того уровня, на котором расположен ТНВД. Далее нужно найти место, где на насосе находится штуцер обратной магистрали для слива топлива. Это место потребуется тщательно отмыть, чтобы исключить любое попадание грязи. Затем болт штуцера можно вывернуть, а через открывшееся отверстие откачать воздух. Откачку производят спринцовкой, особым вакуумным насосом и т.д. Воздух откачивается до того момента, пока из отверстия не появится дизтопливо. После этого можно вкрутить болт на место и на пару минут запустить двигатель. Запуск необходим для окончательного удаления воздуха.

    Ко второму способу относится решение снять шланг подачи топлива с насоса и начать отсасывать топливо до того момента, пока оно не будет выходить плотным потоком. Далее шланг можно надеть на штуцер топливного насоса и обжать при помощи хомута. Затем откручивается болт на штуцере обратной магистрали, а воздух выходит самостоятельно. После всех процедур дизель запускается на несколько минут для полного удаления остатков воздуха из насоса. Запуск можно будет еще раз повторить спустя какое-то время.

    По окончании емкость с соляркой ставят выше уровня насоса. Дальше автомобиль оставляют на 8-10 часов. Если после простоя дизель нормально завелся, это говорит о том, что в топливную систему попадает воздух, причем это происходит через топливную магистраль. Следующим этапом диагностики становится размещение емкости с соляркой так, чтобы она оказалась ниже уровня ТНВД. После этого автомобиль снова оставляют на 8-10 часов. Если после простоя дизель не завелся или запуск сопровождается проблемами, тогда вероятен подсос воздуха через насос или магистрали «обратки» на дизельных форсунках.

    Во втором случае необходимо учитывать, что конструктивно не во всех дизелях обратная магистраль с форсунок выводится на ТНВД. Местом выведения может быть топливный фильтр, магистраль топливного фильтра. Если это так, тогда описанный далее способ диагностики обратки форсунок можно не применять.

    Чтобы уточнить место неисправности, запускаем дизель и выгоняем воздух. Емкость с топливом снова ставим ниже уровня насоса. Трубки, которые отвечают за обратку форсунок и соединены с топливным насосом, необходимо плотно пережать. Машину можно повторно оставить на 8-10 часов. Если дизель после простоя нормально запустился и стабильно работает, тогда подсос воздуха происходит через обратную магистраль дизельных форсунок. В том случае, если проблемы, которые возникали и ранее при попытке завести мотор, проявились снова, тогда это говорит о подсосе воздуха через ТНВД. Насосу при такой неисправности требуется ремонт в специализированной мастерской. Также не редки случаи, когда в процессе диагностики выявляется сразу несколько мест, где нарушена герметичность.

    В процессе поиска места завоздушивания также проверяется топливный фильтр. Поверка осуществляется по схеме: емкость с соляркой — топливный фильтр — ТНВД. Емкость с горючим ставится ниже уровня насоса. Если подсос в топливном фильтре не выявлен, подобным образом на герметичность проверяется подкачивающий насос.

    Отсутствие явных проблем с топливным насосом, подкачивающим насосом, обраткой форсунок и топливными магистралями может указывать на попадание воздуха в топливную систему дизеля через топливный бак. Для более точной диагностики необходимо обратиться на СТО, где специалисты проведут проверку на герметичность при помощи узкоспециального профессионального оборудования.

    Читайте также

    Причины вибрации и неустойчивой работы дизельного мотора в режиме холостого хода. Возможные причины и диагностика неисправностей.

  • Распространенные неисправности дизельного двигателя и диагностика агрегатов данного типа. Проверка топливной системы дизельного мотора, полезные советы.


  • Пузырек воздуха, попавший в сердце человека, приводит к смерти. Воздух, попавший в сердце автомобиля - двигатель, приводит к менее трагичным последствиям, но тоже чреват большими неприятностями, может навсегда остановить его.

    Также как нормальный человек постоянно следит за состоянием своего организма, нормальный автолюбитель постоянно следит за «здоровьем» своего железного товарища. «Организм» автомобиля, конечно, менее сложен, чем человеческий, но причин различных неполадок и сбоев немало, тем более, если автомобиль уже не молод.

    Это при том, что такая проблема, как, например, подсос воздуха, бывает встречается и в совершенно новом автомобиле. Конечно, это редко присуще дорогим современным иномаркам, но отечественные автомобили довольно часто страдают подобной «болезнью».

    Причиной подсоса часто бывают агрегаты, подающие топливо-воздушную смесь в двигатель, что, разумеется, может оказывать воздействие на его работу. Например, может быть так, что машина заводится, но через какое-то время перестает реагировать на нажатие педали акселератора. Далее, как правило, следует углубление проблемы, когда двигатель удается завести только при больших и неоднократных усилиях стартера.

    Если автомобиль вообще не заводится - посмотрите, поступает ли топливо в цилиндры. Это сделать довольно просто - нужно посмотреть - есть ли хотя бы легкий дымок из выхлопной трубы при попытке запуска. Конечно, самому это сделать нелегко, но в этом может помочь любой человек, даже ребенок.

    Современный автомобиль - не просто средство передвижения, но и очень сложный механизм, даже группа механизмов, а потому причин нарушения подачи топлива в двигатель, может быть множество. Самая частая причина - неполадки в топливо-проводящей магистрали. Это может быть и износ шлангов, и непорядок с топливным насосом, фильтр с некачественными или изношенными уплотнителями, коррозия топливных трубок,. Эта проблема может неожиданно проявиться и после ремонта автомобиля, когда неаккуратные или просто неквалифицированные «специалисты» нарушили герметичность соединений отдельных элементов топливной системы.

    Воздух попадает в цилиндры двигателя разными путями. Возможно из атмосферы, это происходит в тех случаях, когда воздух может засасываться извне, а может быть и проникновение из внутреннего пространства двигателя. Как бы там ни было, в любом случае это показывает, что в топливной системе есть нарушение герметичности системы и это требует немедленного устранения.

    Подсос воздуха - это только начало проблем, которые могут привести к выходу из строя двигателя. Воздух, попадая в камеру сгорания, не дает рабочей смеси заполнить объем в нужном количестве, - увеличивается время горения смеси и, соответственно, двигатель теряет мощность при попытке увеличить нагрузку. Водитель в это время может заметить перебои в работе двигателя и глухие звуки, вырывающиеся из выхлопной трубы, также можно заметить, что двигатель слишком быстро перегревается. Перегрев - причина воспламенения топливной смеси еще до момента ее попадания в камеру сгорания, а это неизбежно приведет к поломке двигателя, если на это вовремя не среагировать.

    В случае неисправности, как и обычно, можно попытаться устранить поломку своими силами, но это только в том случае, если имеются определенные навыки. Если таковых нет, то лучше обратиться к специалистам, которые проведут тщательную диагностику и квалифицированно починят неисправность.

    Когда автомобиль при старте с места (резком) начинает на секундочку захлебываться, а в некоторых случаях даже глохнет - это 99% подсос воздуха. Поскольку лишний воздух, попадающий в цилиндры двигателя, вызывает резкое и, как следствие, трудности воспламенения. Мотор троит и может глохнуть на холостых.

    В данной статье мы научимся определять:

    Симптомы подсоса воздуха

    Симптомы подсоса воздуха двигателем чаще всего однозначны:

    1. Неуверенный старт по утрам .
    2. Неустойчивый холостой ход – обороты холостого хода постоянно меняются и ниже 1000 об/мин. двигатель может глохнуть. На авто с карбюраторным двигателем, винт качества и количества стает малозначимым для настройки режима ХХ поскольку воздух идет в обход канала ХХ.
    3. Падение мощности - во впускном тракте на системах с MAF () - низкие обороты холостого хода; на системах с MAP сенсором (датчик абсолютного давления) наоборот - повышенные обороты ХХ, ошибки по лямбде, бедная смесь, пропуски воспламенения.
    4. Увеличение расход топлива - чтобы трогаться и продолжать движение, нужно постоянно держать высокие обороты, при этом дольше находится на пониженной передаче.

    Места подсоса воздуха

    К основным местам, через которые может происходить подсос, относится:

    • прокладка впускного коллектора;
    • прокладка на дроссельной заслонке;
    • участок патрубка от воздушного фильтра до дроссельного узла;
    • уплотнительные кольца форсунок;
    • вакуумные шланги;
    • клапан адсорбера;
    • регулятор холостого хода (если он есть).

    Отдельно стоит рассматривать места подсос воздуха на карбюраторных двигателях - там нет электроники, и воздух может сосать лишь на вакуумном усилителе или где-то в карбюратор.

    Места подсоса (карбюратор)

    1. У винта качества топливной смеси.
    2. За прокладку под карбюратором – участки с копотью верный признак.
    3. Сквозь не плотное прилегание дроссельной заслонки.
    4. Через оси дросселей.
    5. Нарушения целостности диафрагм демпфера дросселя, экономайзера или пускового.

    Подсос воздуха в топливной системе дизеля

    В топливной системе дизельного двигателя завоздушивание происходит, как правило, из-за негерметичного стыка трубок топливной системы низкого давления (от бака до фильтра и от фильтра до ТНВД).

    Причина подсоса на дизельном авто

    Подсос воздуха в негерметичной топливной системе происходит потому, что атмосферное давление выше чем то, которое создается при работе насоса сосущего солярку из бака. Такую разгерметизацию обнаружить по течи практически невозможно.

    На современных дизельных двигателях проблема подсоса воздуха в топливную систему встречается гораздо чаще, нежели на дизелях старого образца. Все через изменения конструкции подведения топливных шлангов, поскольку раньше они были латунные, а сейчас делают пластмассовые быстросъемы , которые имеют свой строк эксплуатации.

    Пластмасса, в результате вибраций, имеет свойство стираться, а резиновые уплотнительные кольца -изнашиваться. Особенно ярко такая проблема проявляется в зимнее время на автомобилях с пробегом более 150 тыс. км.

    Основные поводы для подсоса, зачастую, таковы :

    • старые шланги и ослабшие хомуты;
    • поврежденные топливные трубки;
    • потеря уплотнения на подключении топливного фильтра;
    • нарушена герметичность в обратной магистрали;
    • нарушено уплотнение приводного вала, оси рычага управления подачей топлива или в крышке ТНВД.

    В большинстве случаев происходит банальное старение резиновых уплотнений , причем топливная система может завоздушиваться при повреждении любой из ветвей, как прямой, так и обратной.

    Признаки подсоса воздуха

    Самая часта и распространенная – машина по утрам или после долгого простоя, перестает быстро заводится, приходится долго крутить стартером (при этом идет небольшой дымок из выхлопной - это будет свидетельствовать о поступления топлива в цилиндры). Признаком большого подсоса является не только тяжелый запуск, но и при езде начинает глохнуть, и троить.

    Такое поведения автомобиля связано с тем, что ТНВД не успевает пропускать через себя пену только на высоких оборотах, а на холостых не справляется с большим количеством воздуха в топливной камере. Определить же, что проблема в работе дизельного двигателя связана именно с подсосом воздуха, поможет замена штатных трубок на прозрачные .

    Как найти подсос в топливной системе дизеля

    Тянуть воздух может в соединении, в поврежденной трубке или даже в баке. А найти можно методом исключения, либо подать давление в систему для разряжения.

    Самый лучший и надежный способ - найти неплотность методом исключения: к каждому участку топливной системы подключать поступления солярки не из бака, а из канистры. И поочередно проверять - сразу подключить к ТНВД, затем подключится уже перед отстойником и т.д.

    Более быстрым и простым вариантом определить место подсоса будет подача давление в бак. Тогда в том месте, где подсасывает воздух, появится либо шипение, либо соединение начнет мокнуть.

    Подсос воздуха во впускном коллекторе

    Суть подсоса воздуха во впускном тракте заключается в том, что в двигатель вместе с топливом поступает лишний и неучтенный датчиком ДМРВ или ДАД воздух, что и приводит к обедненной топливовоздушной смеси в цилиндрах. А это, в свою очередь, способствует неправильной работе двигателя.

    Причина подсоса воздуха

    1. Механическое воздействие.
    2. Перегрев (влияет на эластичность прокладок и герметика).
    3. Чрезмерное злоупотребление средствами чистки карбюраторов (сильно размягчает герметик и прокладки).

    Наиболее проблематично найти место подсоса воздуха в районе прокладки между ГБЦ и впускным коллектором.

    Как найти подсос воздуха в коллекторе

    На бензиновых двигателях неучтённый датчиками воздух попадает во впускной коллектор через неплотности или повреждения воздуховодов, прохудившиеся уплотнения форсунок, а также через шланги вакуумной системы тормозов.

    Со стандартными местами подсоса разобрались, теперь также стоит выяснить, как искать подсос воздуха. Для этого существует несколько основных методов поиска.

    Простой дымогенератор из сигареты

    Масляный дымогенератор своими руками

    Самый простой способ проверить есть ли подсос воздуха во впускном тракте после расходомера – открутить воздухоподводящий патрубок вместе с датчиком от корпуса воздушного фильтра и запустить двигатель. Затем прикрыть рукой узел с датчиком и смотреть на реакцию - если все в норме, то мотор должен заглохнуть, сильно сжав патрубок после датчика воздуха. В противном случае этого не произойдет и скорее всего можно будет услышать шипение. Если не удается найти подсос воздуха таким методом, то тогда нужно продолжить поиски уже другими доступными способами.

    Зачастую ищут подсос либо пережимом шлангов, либо опрыскиванием вероятных мест горючими смесями, такими как: бензин, карбклинер или ВД-40. Но самым эффективным методом поиска места пропускания неучтенного воздуха, является применение дымогенератора.

    Поиск подсоса воздуха

    Как правило, проблемы с ХХ как и появление ошибки обедненной смеси, случаются только при сильном подсосе. Незначительный подсос можно определить при наблюдении топливной коррекции на холостых и повышенных оборотах.

    Проверка подсоса воздуха, пережимая шланги

    Чтобы найти место просачивания лишнего воздуха, запускаем двигатель и даем ему некоторое время поработать, а в это время ставим ухо востро и пытаемся услышать шипение, и если засечь не удалось, то пережимаем шланги, которые идут к впускному коллектору (от регулятора давления топлива, вакуумного усилителя и пр.). Когда после пережимания и отпускания наблюдаются изменения в работе двигателя, значит, неисправность на данном участке.

    Также, иногда, применяют метод поиска сжатым воздухом . Для этого нужно на заглушенном двигателе закрыть патрубок от фильтра и через любую трубку качать воздух, предварительно обработав мыльным раствором весь впускной тракт.

    Поиск подсоса воздуха методом пролива бензином

    Как обнаружить подсос опрыскиванием

    Установить место, где идет подсос воздуха в двигатель, эффективно помогает метод опрыскивания мест соединений какой-нибудь горючей смесью при работающем моторе. Это может быть как обычный бензин, так и очиститель. О том, что вы нашли место, где подсасывает, подскажет изменение оборотов двигателя (упадут или увеличатся). Нужно набрать в небольшой шприц горячей смеси и тонкой струйкой брызгать все места, где может быть подсос. Ведь когда бензин или другая горючая жидкость попадает на место нарушения герметичности, то в виде паров сразу же просачивается в камеру сгорания, что и приводит к скачку или падению оборотов.

    При поиске подсосов стоит брызгать на:
    1. Резиновый патрубок от расходомера до регулятора холостого хода и от РХХ до крышки клапанов.
    2. Соединения впускного коллектора с ГБЦ (в месте, где стоит прокладка).
    3. Соединение ресивера и патрубка дросселя.
    4. Прокладки форсунок.
    5. Все резиновые шланги в местах соединения хомутами (впускная гофра и т.д.).
    Проверка наличия подсоса дымогенератором

    Дымогенератор мало у кого валяется в гараже, поэтому таким методом поиска нарушения герметичности в системе пользуются в основном на СТО. Хотя, если в гаражных условиях рассмотренными выше методами подсос не удалось найти, то можно сделать примитивный генератор дыма, хотя и обычный тоже имеет несложную конструкцию. Дым нагнетается в любое отверстие во впускном тракте, а затем начинает просачиваться сквозь прорехи.

    Резинки на форсунки приора

    Решил поменять колечки форсунок. И не от нечего делать, а из-за того, что машина продолжает подсасывать воздух.
    За всё то время, что борюсь с этим, ресивер снимал 3й или 4й раз. Теперь для меня его снять, как на аккумуляторе 2 клеммы открутить, раз плюнуть.
    Снялась рампа довольно туго, но что я увидел, сначала даже не поверил своим глазам.

    Главное слово "бывшее" Я честно забыл уже когда собирал двигатель, какое это колечко было. Полез в интернет и увидел, что действительно там должно быть именно колечко, а не вот это вот!

    Когда собирал двигатель, ставил графитовые кольца, потому что других просто не нашел. Хотя слышал, что снизу форсунки должно устанавливаться красное термостойкое колечко. Видимо как раз, чтобы избежать таких случаев рассыхания.

    Перед тем, как начать "Пихать" рампу в головку, я колечки чуть-чуть слегка смазал маслом, чтобы им было легче заходить в отверстия и не задрать их случайно.
    Собралось всё в обратном порядке легко и не принужденно. Снимать ресивер не так страшно, как многим кажется. Куда страшнее на 14х или Калинах 16вэ. На этом всё.

    Обнаружение подсоса ведётся с осмотра прокладки впускного коллектора, соединений и тела шлангов. Не исключается подсасывание воздуха при пробоях прокладки ГБЦ (головка блока цилиндров), кольцевого манжета форсунок. Неполадки такого типа возникают чаще на авто с большим ресурсом эксплуатации. Двигатель теряет мощность на малых или повышенных оборотах, в зависимости от вида топлива, на котором работает машина.

    Симптомы подсоса воздуха через форсунки

    Обнаружение подсоса поддаётся водителям с опытом многолетнего вождения и умения прислушиваться к работе мотора. Первыми признаками наличия оного становятся запуски по утрам или после долгого простоя авто.

      Не запускается по утрам, как обычно. Требуется длительное прокручивание стартером. Двигатель троит и глохнет. Причиной тому ТНВД (топливный насос высокого давления), который слабо реагирует на прохождение топлива в режиме высоких оборотов. А на малом (холостом) не успевает с излишним воздухом в камере сгорания.

    Тяжелый запуск двигателя по утрам — причина в ТНВД

    Выявление

    Рассмотрим разные способы выявления подсоса воздуха в двигатель через форсунки.

    Опрыскиванием

    Признаки подсоса определяются опрыскиванием воды (можно шприцем) на шланги работающего двигателя. Жидкость, попадая в щели, на отверстия, трещину рукавов или пробитую прокладку, вызывает снижение оборотов мотора.

    Другим аналогичным методом проводится орошение этого же сегмента узлов эфиром, что приводит к повышению оборотов. Итак, выявляя места подсоса, следует внимательно отслеживать чистоту работы двигателя. Для нахождения места просачивания можно воспользоваться измерением степени разряжения за дросселем. В этом случае снятый шланг подключается к элементу управления дроссельной заслонки.

    Видео о выявлении подсоса методом опрыскивания

    Дымо или парогенератором

    Места протока выявляются, так называемым парогенератором, способным определять любые пробои, трещины, отверстия. Аналогом этого устройства, часто используемым специалистами, является дымогенератор.

    Прибор обнаруживает подсосы во внутренних полостях, где есть воздух. Закрывая дроссельную заслонку какой-либо пробкой, подключают его к впускному коллектору. Через неплотности, трещины начинают просачиваться струйки дыма.

    Проверяем подсос воздуха с помощью дымогенератора

    Устройством проверяется также места утечки в выпускной системе, заглушив выхлопную трубу глушителя. Достигается это выставлением поршня любого цилиндра в ВМТ и убеждением в перекрытии клапанов. В этом случае дым, пройдя открытые клапана, перетекает в выхлопную систему, выявляя изъяны плотности этого участка. С этой целью мотор запускается и в режиме холостого хода прослушивается возможное появление шипения, специфического свиста.

    Видео о проверке подсоса воздуха с помощью парогенератора

    Возможные неисправности

    Зная возможные участки просачивания, выявляются неисправности:

    • Трещина в соединении выпускных клапанов.

    Не услышав каких-либо звуков, можно начинать процесс пережима шланга, идущего к впускному коллектору.

    Операция пережима выполняется только круглогубцами, во избежание порчи рабочего рукава.

    Сжимая рукава ВУТ (вакуумный усилитель тормоза) или регулятора давления смеси слышится стабильная работа двигателя. Убирая инструмент (круглогубцы), чувствуется сброс оборотов. Этот дефект свидетельствует о наличии отверстий или трещин на проверяемом шланге. Возможны неисправности усилителя, клапана адсорбера.

    Методы диагностики

    Отказ мотора работать на холостых оборотах является следствием обеднённой смеси, причиной чему излишний воздух в топливной магистрали.

    Этому сопутствуют:

    • Ржавые трубки подачи топлива.
    • Топливные шланг, рассохшиеся в результате долгой эксплуатации и не удерживающие уже хомуты.
    • Топливный фильтр с дефектами уплотнения.
    • Трубы выхлопной магистрали, потерявшие герметичность.
    • Уплотнения ТНВД.
    • Попадающий воздух через ручной рычаг бензонасоса.
    • Уплотнения топливного насоса.
    • Моральное старение уплотнителей.

    Первый способ

    Диагностика дефекта предусматривает отключение топливного насоса и запитывание его от другого сосуда (например, пластиковой канистры). Самостоятельная работа потребует 3÷4 литровой тары, два прозрачных шланга, длиной один метр, пары хомутов. Соблюдая меры чистоты, меняются прямой и обратный топливопроводы от ТНВД на прозрачные трубки, и удаляется из него воздух.

    Одним из способов удаления подсоса считается чистота места работы и расположения бачка выше топливного насоса. Нужно отвернуть болт «обратки», через которое по принципу сифона воздух выходит до появления топлива. Болт штуцера возвращается на место. Запуском двигателя на несколько минут, удаляется остатки воздуха.

    Видео о диагностике топливного насоса на подсос воздуха

    Второй способ

    Заключается в опробовании топливного фильтра (штатного), поместив его ниже ТНВД. Способ ориентирован на определение подсоса через фильтр. В случае отсутствия результата проверяются все трубки, бак, шланги. Подобный метод запитывания выдаёт точные неполадки трудного запуска мотора.

    Происхождение не герметичности топливной системы автомобилей с дизельным двигателем обосновывается атмосферным давлением. Оно выше того давления, которое создаётся при перекачке горючего из автомобильного бака. Связано это с заменой латунных топливопроводов резиновыми, пластмассовыми трубками и соединением их хомутами. Между тем шланги из таких материалов имеют меньший срок службы. Делается ссылка на то, что синтетические трубы в подкапотном пространстве греются, провисают, трутся, и, истираясь, способствуют просачиванию воздуха.

    Таким образом, механическое воздействие, перегрев, использование средств очистки способные размягчать неметаллические материалы и герметические составы, можно отнести к первопричинам появления подсоса.

    Видео как устранить подсос воздуха топливного фильтра на дизельном двигателе

    Снятие топливной рампы и форсунок

    Топливную рампу снимаем для проверки работы форсунок и их замены.
    Сбрасываем давление в системе питания (см. «Замена топливного фильтра»).
    Снимаем воздушный фильтр (см. «Снятие воздушного фильтра»).

    Отсоединяем колодку жгута проводов системы управления двигателем от колодки жгута проводов форсунок…

    …и снимаем колодку жгута проводов форсунок с кронштейна.

    Крестообразной отверткой отворачиваем винт крепления прижимной планки трубки подвода топлива к рампе.

    При отворачивании штуцера трубки подвода топлива к рампе следует обязательно удерживать ключом наконечник трубки рампы во избежание поломки рампы.
    Удерживать наконечник трубки рампы за его шестигранник размером «на 17» ключом того же размера не удается из-за приваренной к шестиграннику пластины.

    Шестигранник трубки рампы вместе с пластиной можно удержать рожковым ключом «на 22» (для наглядности показано на снятой рампе).

    Ключом «на 17» отворачиваем штуцер трубки подвода топлива к рампе, удерживая наконечник трубки рампы ключом «на 22».
    Вынимаем трубку подвода топлива из наконечника трубки рампы…

    …и снимаем уплотнительное резиновое кольцо.
    Снимаем впускной трубопровод (см. «Снятие впускного трубопровода»).

    Шестигранником «на 5» отворачиваем два винта крепления топливной рампы к головке блока цилиндров.

    Потянув рампу вдоль осей форсунок, вынимаем все четыре форсунки из отверстий головки блока цилиндров и снимаем рампу с форсунками и жгутом проводов.

    Топливная рампа в сборе с форсунками и жгутом проводов
    Нажав на пружинный фиксатор…

    …отсоединяем колодку проводов от форсунки.

    …снимаем скобу, фиксирующую форсунку.

    Преодолевая сопротивление уплотнительного кольца, вынимаем форсунку из топливной рампы.

    Лезвием шлицевой отвертки поддеваем и снимаем уплотнительные кольца форсунки.

    Форсунка с уплотнительными кольцами
    Аналогично снимаем остальные форсунки. Уплотнительные кольца форсунок заменяем новыми. Перед монтажом наносим на уплотнительные кольца форсунок тонкий слой моторного масла.
    Сборку и установку топливной рампы с форсунками выполняем в обратной последовательности.

    Чем опасен подсос воздуха в двигателе автомобиля

    Пузырек воздуха, попавший в сердце человека, приводит к смерти. Воздух, попавший в сердце автомобиля - двигатель, приводит к менее трагичным последствиям, но тоже чреват большими неприятностями, может навсегда остановить его.

    Также как нормальный человек постоянно следит за состоянием своего организма, нормальный автолюбитель постоянно следит за «здоровьем» своего железного товарища. «Организм» автомобиля, конечно, менее сложен, чем человеческий, но причин различных неполадок и сбоев немало, тем более, если автомобиль уже не молод.

    Это при том, что такая проблема, как, например, подсос воздуха, бывает встречается и в совершенно новом автомобиле. Конечно, это редко присуще дорогим современным иномаркам, но отечественные автомобили довольно часто страдают подобной «болезнью».

    Причиной подсоса часто бывают агрегаты, подающие топливо-воздушную смесь в двигатель, что, разумеется, может оказывать воздействие на его работу. Например, может быть так, что машина заводится, но через какое-то время перестает реагировать на нажатие педали акселератора. Далее, как правило, следует углубление проблемы, когда двигатель удается завести только при больших и неоднократных усилиях стартера.

    Если автомобиль вообще не заводится - посмотрите, поступает ли топливо в цилиндры. Это сделать довольно просто - нужно посмотреть - есть ли хотя бы легкий дымок из выхлопной трубы при попытке запуска. Конечно, самому это сделать нелегко, но в этом может помочь любой человек, даже ребенок.

    Современный автомобиль - не просто средство передвижения, но и очень сложный механизм, даже группа механизмов, а потому причин нарушения подачи топлива в двигатель, может быть множество. Самая частая причина - неполадки в топливо-проводящей магистрали. Это может быть и износ шлангов, и непорядок с топливным насосом, фильтр с некачественными или изношенными уплотнителями, коррозия топливных трубок,. Эта проблема может неожиданно проявиться и после ремонта автомобиля, когда неаккуратные или просто неквалифицированные «специалисты» нарушили герметичность соединений отдельных элементов топливной системы.

    Воздух попадает в цилиндры двигателя разными путями. Возможно из атмосферы, это происходит в тех случаях, когда воздух может засасываться извне, а может быть и проникновение из внутреннего пространства двигателя. Как бы там ни было, в любом случае это показывает, что в топливной системе есть нарушение герметичности системы и это требует немедленного устранения.

    Подсос воздуха - это только начало проблем, которые могут привести к выходу из строя двигателя. Воздух, попадая в камеру сгорания, не дает рабочей смеси заполнить объем в нужном количестве, - увеличивается время горения смеси и, соответственно, двигатель теряет мощность при попытке увеличить нагрузку. Водитель в это время может заметить перебои в работе двигателя и глухие звуки, вырывающиеся из выхлопной трубы, также можно заметить, что двигатель слишком быстро перегревается. Перегрев - причина воспламенения топливной смеси еще до момента ее попадания в камеру сгорания, а это неизбежно приведет к поломке двигателя, если на это вовремя не среагировать.

    В случае неисправности, как и обычно, можно попытаться устранить поломку своими силами, но это только в том случае, если имеются определенные навыки. Если таковых нет, то лучше обратиться к специалистам, которые проведут тщательную диагностику и квалифицированно починят неисправность.

    Детонация двигателя и подсос воздуха

    Расходомер воздуха. Топливная коррекция
    Детонация двигателя - это явление, сопровождающееся звонким стуком. Основные причины, приводящие к детонации на моторе без распределителя зажигания и имеющего датчик положения коленвала и датчик давления во впускном коллекторе МАР, следующие:
    1. Угол опережения больше необходимого
    1.1. Метка ВМТ для датчика колена смещена по какой-либо причине
    1.2. Некорректные данные для расчета угла опережения
    1.1.1. По оборотам - обороты мотора по датчику колена не соответствуют фактическим.
    1.1.2. По нагрузке - сигнал МАР не соответствует фактической дорожной нагрузке. Например, забита трубка к датчику, разрежение во впускном коллекторе меньше, чем у исправного мотора (хуже продувка) по причине неэффективности системы зажигания, неправильных фаз газораспределения, дополнительного сопротивления на впуске или на выпуске.
    1.1.3. По температуре (датчик температуры дает заниженную температуру)
    1.2. Дефект ЕСМ
    2. Скорость горения смеси выше расчетной
    2.1. Бензин с низким октановым числом
    2.2. Обедненная смесь
    2.3. Степень сжатия выше нормы
    2.4. Локальный перегрев стенок камер сгорания вследствие ухудшения теплообмена из-за нагара или снижения эффективности работы помпы.

    Подсос воздуха.
    1. Вариант с расходомером.

    1.1 Подсос между расходомером и дросселем. В этом случае часть воздуха не учитывается расходомером, он показывает массу воздуха меньше попавшего в мотор, рассчитанное по его сигналу количество топлива меньше, чем требуется для выполнения условия лямбда=1, смесь по сигналу кислородного датчика бедная. БУ начинает увеличивать коэффициент коррекции в + (увеличивает время открытия форсунок) до тех пор, пока не достигнет лямбда=1. Коррекция со знаком +. Состав стехиометрический (если хватит диапазона регулирования).
    1.2 Подсос в задроссельное пространство. Примерно все тоже самое, к тому же обычно (но не всегда) сопровождается повышенными оборотами хх.

    2. Вариант с МАР-сенсором. Здесь все не так однозначно. Подсос до дросселя не имеет значения для работы системы. Подсос во впускной коллектор увеличивает в нем абсолютное давление, что расценивается как увеличение нагрузки мотора и приводит к увеличению подачи топлива. Теперь направление коррекции зависит от того, как соотносятся масса дополнительного воздуха и рассчитанного по «увеличению нагрузки» дополнительного топлива. То есть, коррекция в таких системах может быть и в + и в -.
    3. Подсос в выхлопную систему в любой системе до 1-го датчика кислорода (до катализатора). Приводит к появлению в выхлопе свободного кислорода, что расценивается как бедная смесь и коррекция идет в +. Но при этом условие лямбда=1 внутри цилиндров выполняться не будет, мотор будет работать на обогащенной смеси с перерасходом топлива.

    Пример расшифровки распечатки со сканера.
    #CODES: 0……………………..кодов неисправностей нет
    MIL/WARN LIGHT: OFF…………….контр.лампа на щитке выкл.
    FUEL SYS #1:CL(Close Loop)..Обратная связь по датч.кисл. банк1 замкнута
    FUEL SYS #2: CL …………Обратная связь по датч.кисл. банк1 замкнута
    CALC LOAD: 13%…………..нагрузка двигателя (грубо от макс.мощности)
    COOLANT TEMP: 88Ўж ……………температура охл.жидкости град
    SHORT FT #1: -1.6%………………….кратковременная кор. по банк 1
    LONG FT #1: 10.2%……………………долговременная по банк1
    SHORT FT #2: 19.5%…………………. кратковременная кор. по банк 2
    LONG FT #2: 20.3% ………………….долговременная по банк2
    ENGINE SPEED: 678rpm ………….обороты мотора
    VEHICLE SPEED: 0km/h …………….скорость авто
    IGN ADVANCE: 14.5deg …………..угол опережения зажигания град
    INTAKE AIR: 24Ўж…………………..температура воздуха на впуске
    MAF: 4gm/s……………………………….массовый расход воздуха
    THROTTLE POS: 16%……………….относит. угол открытия дросселя
    O2S B1 S1: 0.79V…………..напряжение правого переднего кисл. датчика
    O2FT B1 S1: 0.0%………мгновенная коррекция банк1 по переднему датчику
    O2S B1 S2: 0.08V………….напряжение правого заднего кисл.датчика
    O2FT B1 S2: UNUSED…….мгнов. коррекция банк1 по заднему датч. не использ.
    O2S B2 S1: 0.25V……………….напряжение левого переднего кисл.датчика
    O2FT B2 S1: 19.5% …………мгновенная коррекция банк2 по переднему датчику
    O2S B2 S2: 0.96V………………….напряжение левого заднего кисл.датчика
    O2FT B2 S2: UNUSED……мгновенная коррекция банк2 по заднему датч. не использ.
    OBD CERT: OBD II……………..система управления сертифицирована по OBD II
    AT FLUID TEMP: 48Ўж…………….температура масла в АКПП
    INJECTOR: 2.6ms …………………… длительность. открытия форсунок

    IDL SIG: ON …………………………..признак хол.хода есть
    FC IDL: OFF……………………………блокировка бензонасоса выкл.
    STARTER SIG: OFF…………………сигнала работы стартера нет
    A/C SIG: OFF………………………….сигнала включения кондея нет
    PNP SW : ON……………….АКПП в положении P или N
    ELECT LOAD SIG: OFF…………сигнала включения доп.электрических нагрузок нет
    STOP LIGHT SW: OFF……………педаль тормоза отпущена - 1-я пара контактов
    STOP LIGHT SW1: OFF………….педаль тормоза отпущена - 2-я пара контактов
    PS OIL PRESS SW: OFF………….датчик гидроусилителя руля выкл.
    FUEL PUMP /SPD: OFF/M,L……. ступень мощности бензонасоса
    EVAP VSV: OFF …………………….клапан вентиляции бака выкл.

    расходомер воздуха.
    симптомы: упала мощность, мотор на холостых глохнет.

    прикрывая полоской изоленты входное отверстие расходомера по краям, можно увеличить количество воздуха, проходящего через чувствительный (обычно располагается в центре) элемент датчика и, соответственно, увеличить его выходной сигнал, приводя его ближе к истинному. это справедливо не для всех режимов работы двигателя, но доехать до дома можно. площадь перекрытия надо подбирать не спеша, увеличивая постепенно и проверяя в движении.

    топливная коррекция.
    рассуждения приведены для бензинового мотора азиатского/американского рынка или сертифицированного по obd со смесеобразованием во впускном коллекторе и датчиком кислорода переключающегося типа.одна из задач, которую решает система управления мотором (су) - это обеспечение минимальной токсичности выхлопа, т.е. минимально возможной концентрации со на установившемся режиме работы мотора (постоянной нагрузке) при максимально возможной отдаваемой мощности. это условие для бензинового двигателя со смесеобразованием во впускном коллекторе при рабочей температуре охлаждающей жидкости достигается при коэффициенте избытка воздуха лямбда=1.
    на стадии проектирования мотора и его доводке на испытательном стенде составляется и корректируется программа для су с такими табличными значениями топливоподачи, чтобы при любой постоянной нагрузке, рассчитанная по сигналам образцовых (т.е. имеющих точность, по меньшей мере, на порядок выше серийных) датчиков длительность открытия форсунок обеспечивала л=1.
    эта программа, точнее таблица топливоподач, записывается при программировании в одну часть памяти су, которую сама су изменить (перепрограммировать) не может – пзу (постоянная), и во вторую, которую су может переписать - озу (оперативная). назову эти значения базовыми. данные в пзу сохраняются даже при отключении аккумулятора, данные в озу сохраняются при выключении зажигания и, на некоторых моделях и марках, при отключении батареи. при работе мотора су берет данные именно из озу.

    при изготовлении серийного мотора и элементов системы управления, получаемые параметры изделий имеют некоторый разброс, вызванный технологическими (но в пределах поля допуска, разрешенного конструкторской документацией) отклонениями. например, серийный регулятор давления держит давление в рампе на 0,1 атм меньше образцового, расходомер воздуха на хх показывает количество проходящего воздуха вместо 12 кг/час всего 11,5 и т.д. изменение параметров датчиков и мотора происходит и во время эксплуатации (старение материалов, загрязнение и т.д.)

    В результате на серийном моторе на каком-то режиме на 14,7 кг воздуха су подает не 1 кг бензина, а 0,9кг. смесь получается бедная и это плохо, т.к. не выполняется условие по мощности, и, следовательно, вырастет общая токсичность выхлопа, т.к. водитель будет стараться компенсировать недостаток мощности более интенсивной работой педалью газа.
    надо бы как-то скорректировать это несоответствие. для этого в систему введена обратная связь по наличию (бедная) или отсутствию (богатая смесь) свободного кислорода в выхлопе. определяет это датчик кислорода дк (лямбда-зонд), у которого выходное напряжение (или сопротивление) скачком реагирует на появление или исчезновение свободного кислорода. и так смесь бедная, и дк имеет на выходе низкое (около 0) напряжение.

    су, информированная о бедной смеси, начинает шагами увеличивать время открытия форсунок (увеличивая множитель, на который умножается время открытия) до тех пор, пока напряжение дк не перевалит пороговое напряжение, выше которого смесь считается богатой. далее су делает шаг назад, слегка уменьшая время открытия форсунок. если при этом дк переключится обратно (смесь бедная), су записывает этот множитель в свою память в ячейку, соответствующую этому диапазону нагрузок.

    этот множитель выдается на сканер как кратковременная коррекция (короткая). едем дальше. проходит еще несколько минут равномерного движения, короткая корр. не меняется и су переписывает (перепрограммирует) значения топливоподачи в озу на значения равные произведению базовая топливоподача х короткая корр. при этом короткая становится равной 0, а этот множитель появляется на сканере в графе долговременная коррекция (длинная). поскольку произошло изменение данных в озу под реальные условия, при дальнейшей работе мотора и тех же условиях короткая коррекция будет около 0. пока опять что-нибудь не изменится.

    В случае, если короткая достигла предельно допустимого значения (20….30 % для разных моторов), а л=1 не достигнута (нет переключения дк), она все равно записывается в графу длинная (переписывается озу), и, обнулившись, повторяет цикл изменения до достижения л=1 или до предельного значения. при этом в память су записываются ошибки по качеству смеси или отсутствию активности дк.

    основные причины, приводящие к коррекции топливоподачи.
    влияние дефектов системы зажигания рассматривать не буду, т.к. проще эту систему отдефектовать отдельно и желательно это делать в самом начале процесса диагностики до подключения сканера.
    подсос воздуха на впуске. на системах с расходомером воздуха коррекция идет в +. наибольшая коррекция на хх. с ростом нагрузки значение коррекции стремится к 0. на системах с мар-сенсором на хх может и в + и в -.

    Подсос воздуха на выпуске до первого дк. приводит к коррекции + , но при этом л меньше 1, смесь богатая.
    засоренность форсунок. приводит к уменьшению топливоподачи и коррекции в + на всех режимах.
    уменьшение производительности бензонасоса и загрязнение расходомера воздуха. коррекция в + на больших оборотах и нагрузках. на хх около 0.
    неисправный дк (амплидуда выходного напряжения меньше порогового) коррекция в + до предельного значения.
    негерметичность форсунок. наибольшая коррекция в - на хх.
    регулятор давления. давление выше - коррекция в -, давление ниже - коррекция в +.
    вода в разъеме дк (замыкание на подогрев). коррекция в - до предельного значения.

    Когда автомобиль при старте с места (резком) начинает на секундочку захлебываться, а в некоторых случаях даже глохнет - это 99% подсос воздуха. Поскольку лишний воздух, попадающий в цилиндры двигателя, вызывает резкое обеднение смеси и, как следствие, трудности воспламенения. Мотор троит и может глохнуть на холостых.

    Симптомы подсоса воздуха

    Симптомы подсоса воздуха двигателем чаще всего однозначны:

    1. Неуверенный старт по утрам.
    2. Неустойчивый холостой ход – обороты холостого хода постоянно меняются и ниже 1000 об/мин. двигатель может глохнуть. На авто с карбюраторным двигателем, винт качества и количества стает малозначимым для настройки режима ХХ поскольку воздух идет в обход канала ХХ.
    3. Падение мощности - во впускном тракте на системах с MAF (датчик массового расхода воздуха) - низкие обороты холостого хода; на системах с MAP сенсором (датчик абсолютного давления) наоборот - повышенные обороты ХХ, ошибки по лямбде, бедная смесь, пропуски воспламенения.
    4. Увеличение расход топлива - чтобы трогаться и продолжать движение, нужно постоянно держать высокие обороты, при этом дольше находится на пониженной передаче.

    Места подсоса воздуха

    К основным местам, через которые может происходить подсос относятся:

    — прокладка впускного коллектора;
    — прокладка на дроссельной заслонке;
    — на участке патрубка от воздушного фильтра до дроссельного узла;
    — уплотнительные кольца форсунок;
    — вакуумный усилитель тормозов;
    — вакуумные шланги;
    — клапан адсорбера;
    — регулятор холостого хода (если он есть)

    Отдельно стоит рассматривать места подсос воздуха на карбюраторных двигателях. Поскольку там нет электроники, и воздух может сосать лишь на вакуумном усилителе или где-то в карбюратор.

    Места подсоса (карбюратор)

    1. У винта качества топливной смеси;
    2. За прокладку под карбюратором – участки с копотью верный признак;
    3. Сквозь не плотное прилегание дроссельной заслонки;
    4. Через оси дросселей;
    5. Нарушения целостности диафрагм демпфера дросселя, экономайзера или пускового.

    Подсос воздуха в топливной системе дизеля

    В топливной системе дизельного двигателя завоздушивание происходит, как правило, из-за негерметичного стыка трубок топливной системы низкого давления (от бака до фильтра и от фильтра до ТНВД).
    Причина подсоса на дизельном авто

    Подсос воздуха в негерметичной топливной системе происходит потому, что атмосферное давление выше чем то, которое создается при работе насоса сосущего солярку из бака. Такую разгерметизацию обнаружить по течи практически не возможно. На современных дизельных двигателях проблема подсоса воздуха в топливную систему встречается гораздо чаще, нежели на дизелях старого образца, и все через изменения конструкции подведения топливных шлангов, поскольку раньше они были латунные, а сейчас делают пластмассовые быстросъемы, которые имеют свой строк эксплуатации. Ведь пластмасса в результате вибраций имеет свойство стираться, а резиновые уплотнительные кольца изнашиваются. Особенно ярко такая проблема проявляется в зимнее время на автомобилях с пробегом более 150 тыс. км.

    Основной повод, для подсоса, зачастую таков:

    — старые шланги и ослабшие хомуты;
    — поврежденные топливные трубки;
    — потеря уплотнения на подключении топливного фильтра;
    — нарушена герметичность в обратной магистрали;
    — нарушено уплотнение приводного вала, оси рычага управления подачей топлива или в крышке ТНВД.

    В большинстве случаев происходит банальное старение резиновых уплотнений, причем топливная система может завоздушиваться при повреждении любой из ветвей, как прямой, так и обратной.

    Признаки подсоса воздуха

    Самая часта и распространенная – машина по утрам или после долгого простоя, перестает быстро заводится, приходится долго крутить стартером (при этом едет не большой дымок из выхлопной, так как это будет свидетельствовать о поступления топлива в цилиндры). Признаком большого подсоса является не только тяжелый запуск, но и при езде начинает глохнуть, и троить. Такое поведения автомобиля связано с тем, что ТНВД не успевает пропускать через себя пену только на высоких оборотах, а на холостых не справляется с большим количеством воздуха в топливной камере.

    Определить же, что проблема в работе дизельного двигателя связана именно с подсосом воздуха, поможет установка штатных трубок на прозрачные.

    Как найти подсос в топливной системе дизеля

    Тянуть воздух может в соединении, в поврежденной трубке или даже в баке. А найти можно методом исключения, либо подать давление в систему для разряжения.

    Самый лучший и надежный способ - найти неплотность методом исключения: к каждому участку топливной системы подключать поступления солярки не из бака, а из канистры. И поочередно проверяем, сразу подключить к ТНВД затем подключится уже перед отстойником и т.д.

    Признаки течи топливных форсунок, советы по диагностике и предотвращение повреждений.

    • На верхнем уплотнительном кольце топливной форсунки в топливной рампе. (Ремонтопригодно - заменить уплотнительное кольцо)
    • Корпус топливной форсунки (Не подлежит ремонту - выбросить топливную форсунку)
    • Штифт топливной форсунки, шар или седло диска из-за повреждения или коррозии (Ремонт не подлежит, выбросить форсунку)
    • Топливная форсунка штифт, шар или седло диска из-за загрязнения (ремонтируется - ультразвуковая очистка топливной форсунки)
    • Верхние и нижние уплотнительные кольца топливной форсунки (ремонтируемые - замена уплотнительных колец)
    • Корпус топливной форсунки в верхней части топливной форсунки .(Не подлежит ремонту - выбросить топливную форсунку)
    • Штифт топливной форсунки, шар или седло диска из-за повреждения или коррозии (не подлежит ремонту - выбросить форсунку)
    • Шпиль топливной форсунки, шар или седло диска из-за загрязнения (ремонтируется - ультразвуковое топливо очистка форсунок)

    Тест на утечку Топливные форсунки.

    Проверка герметичности топливных форсунок должна производиться под рабочим давлением. Среднестатистический проект по очистке топливных форсунок своими руками и большинство автомастерских не имеют надлежащего диагностического оборудования или возможности проверить негерметичные форсунки или очистить их должным образом.Рекомендуется отправить протекающую топливную форсунку в Injector RX для проверки и очистки.

    Системы впрыска топлива:

    Чтобы понять, почему протекающие топливные форсунки являются проблемой и опасностью, необходимо некоторое понимание системы впрыска топлива. Существует два типа систем впрыска топлива: коллекторный впрыск топлива и системы прямого впрыска топлива. Базовая система впрыска топлива в коллекторе состоит из топливного насоса, регулятора давления топлива, топливопроводов, топливного фильтра, топливной рампы, топливных форсунок и блока управления двигателем или системы управления двигателем.Системы впрыска топлива в коллекторе в среднем работают при давлении около 45 фунтов на квадратный дюйм (фунтов на квадратный дюйм). В системах впрыска топлива в коллекторе используются топливные форсунки с боковой и верхней подачей.

    Когда двигатель запускается в первый раз в любой заданный день, топливная рампа, которая является частью системы впрыска топлива, находится под давлением топливного насоса под управлением системы управления двигателем до рабочего давления системы впрыска топлива. Это рабочее давление поддерживается в течение всего периода движения или работы.Любые внешние утечки из топливной форсунки, такие как треснувший корпус топливной форсунки или неисправные уплотнительные кольца топливной форсунки, могут в любой момент вызвать возгорание двигателя.

    Негерметичные топливные форсунки могут привести к разжижению масла.

    При остановке двигателя давление топлива должно поддерживать рабочее давление или чуть ниже его в течение значительного периода времени. Утечки из стержня топливной форсунки, шара или седла диска, а также утечка через нижнее уплотнительное кольцо на форсунке с боковой подачей топлива вызовут утечку топлива во впускной коллектор. Из коллектора топливо будет стекать к впускным клапанам.Если впускной клапан находится в открытом положении, топливо поступает в цилиндр, где оно протекает мимо колец и в конечном итоге смешивается с моторным маслом.

    Разжижение масла может привести к повреждению подшипников двигателя и обугливанию боковых стенок цилиндров. В некоторых случаях это может даже привести к взрыву внутри двигателя. Сообщалось, что протекающие топливные форсунки вызвали гидроузел, потому что на верхней части поршня скопилось так много топлива, что при переворачивании двигателя двигатель блокировался, потому что он не мог сжать жидкость в цилиндре.Hydralock может вызвать погнутые шатуны, сломанные поршни и взорванные прокладки головки блока цилиндров. Весь ремонт очень дорогой.

    Утечка в топливной форсунке может быть причиной затрудненного запуска.

    Утечка из топливной форсунки или форсунок обычно является причиной затруднения или затруднения запуска двигателя, особенно когда они горячие. Это связано с тем, что давление в топливной рампе упало, и топливо просочилось в коллектор, что привело к затоплению свечей зажигания.

    Как в верхней, так и в боковой топливных форсунках используются уплотнительные кольца для уплотнения между топливной форсункой и топливной рампой.Уплотнительные кольца топливных форсунок со временем могут затвердеть и стать хрупкими, особенно на старых автомобилях. Это может вызвать как внешнюю, так и внутреннюю утечку топлива, и следует немедленно принять меры.

    Каждый раз, когда утечка топлива видна из любого из компонентов впрыска топлива, автомобиль не должен двигаться. Проблема должна быть решена немедленно. Если вы подозреваете, что в вашем двигателе протекают топливные форсунки, увидимся как можно скорее.

    Системы прямого впрыска топлива:

    Системы прямого впрыска топлива работают по тому же принципу, что и системы впрыска топлива в коллекторе, за исключением того, что в системах прямого впрыска топлива топливо впрыскивается непосредственно в камеру сгорания, а не во впускной коллектор.Системы прямого впрыска топлива работают при давлении топлива от 500 фунтов на квадратный дюйм на холостом ходу до 3000 фунтов на квадратный дюйм. Даже если давление топлива очень высокое, происходит засорение топливных форсунок.

    Негерметичные топливные форсунки очень опасны для этих систем, и их необходимо немедленно устранить. Не управляйте автомобилем, если у вас есть система прямого впрыска топлива и вы подозреваете, что она протекает через уплотнительное кольцо или корпус инжектора.

    Предупреждающие признаки неисправной топливной форсунки

    Горючие двигатели нуждаются в трех жизненно важных элементах, которые помогают двигателю создавать энергию: воздух, искра и топливо.Если какой-либо из этих элементов отсутствует, вашему двигателю будет сложно работать или даже запуститься. Впрыск топлива - это процесс доставки топлива в двигатель внутреннего сгорания. Когда топливные форсунки забиты или вышли из строя электрически, ваш автомобиль может работать не так, как должен. Вот что вам следует знать о топливных форсунках:

    Что такое топливная форсунка?

    Топливные форсунки - это просто соленоиды, цилиндрические катушки из проволоки, действующие как магнит, пропускающий электрический ток, которые очень быстро приводят в действие поршни как часть системы подачи топлива двигателя.Он принимает и распыляет бензиновый туман под высоким давлением в двигатель, управляемый внутренним компьютером автомобиля. Компьютер регулирует количество топлива и точное время выхода топлива. Большинство легковых и легких грузовиков с двигателями внутреннего сгорания оснащено одной топливной форсункой на цилиндр. За время эксплуатации автомобиля форсунки могли сработать миллионы раз!

    В прошлом автомобили производились для распыления топлива в верхний впускной коллектор для смешивания с воздухом перед попаданием в камеру сгорания для воспламенения.Со временем производители перешли на впрыск топлива с использованием одной форсунки на цилиндр, когда топливо впрыскивается в нижний впускной коллектор сразу за впускным клапаном. В последнее время многие производители автомобилей перешли на систему прямого впрыска. Прямой впрыск подает топливо непосредственно в каждый цилиндр, а не во впускной коллектор. Системы прямого впрыска топлива производят меньше выбросов, они более мощные и более эффективно доставляют топливо. Однако прямой впрыск обходится дороже из-за более дорогих деталей и более высокого расхода топлива.Таким образом, хотя транспортное средство может использовать топливо более эффективно, оно потребляет значительное количество.

    Каковы признаки неисправной топливной форсунки?

    Топливные форсунки обычно выходят из строя из-за скопления загрязняющих веществ, таких как углерод. Накопление углерода может вызвать засорение или частичное засорение форсунки, не позволяя форсунке полностью закрыться. Это приводит к потеканию, которое вызывает пропуски зажигания. Топливные форсунки также могут протекать наружу в результате сухих, потрескавшихся резиновых уплотнений или трещин внутри самого инжектора.Электрические части инжектора особенно уязвимы к старению, нагреванию и повреждению от влаги. Симптомы неисправности включают:

    • Пропуски воспламенения из-за нехватки топлива - пропуски зажигания - это заметные события, которые происходят при работающем двигателе, которые часто обнаруживаются по разнице в производительности или легкому хлопку. Однако чем больше двигатель, тем меньше вероятность пропуска зажигания.
    • Неровная работа на холостом ходу - при остановке может возникнуть ощущение, что двигатель глохнет.
    • Недостаток мощности - Двигатель не может обеспечить достаточную мощность для работы.
    • Низкая топливная эффективность - Топливо тратится впустую из-за утечки, подачи слишком большого количества топлива или из-за невозможности получения правильной формы распыления для сжигания.
    • Горит индикатор проверки двигателя - слишком много или недостаточно топлива, подаваемого в двигатель, может вызвать срабатывание индикатора проверки двигателя.
    • Проблемы с запуском - В двигатель подано слишком много или недостаточно топлива. Это также может вызвать заглох или помешать запуску двигателя.
    • Запах топлива - Если форсунка протекает, вы можете почувствовать запах бензина во время работы.

    Каждый раз, когда в вашем автомобиле обнаруживается протечка, технический специалист должен немедленно осмотреть его, особенно на предмет утечки топлива. Утечка топлива и паров могут воспламениться под капотом автомобиля и вызвать пожар. Засоренный инжектор не является проблемой для безопасности, но он приводит к истощению автомобиля, что приводит к его плохой работе. Продолжительное топливное голодание может привести к внутреннему повреждению двигателя или повреждению каталитического нейтрализатора.Топливные форсунки можно осмотреть и протестировать, чтобы определить, нужно ли их заменять или чистить.

    Как проверить топливные форсунки

    Проверка баланса электроники на неисправность электроники возможна с помощью диагностического прибора. Техник будет использовать это устройство для измерения ампер-сопротивления на форсунках и проверки напряжения на жгуте проводов на предмет электрических ошибок. Если топливная форсунка забита, техническому специалисту, возможно, придется снять форсунки и выполнить проверку потока. Проверка расхода позволит измерить состояние и расход ваших топливных форсунок.

    Служба очистки топливных форсунок

    Очистка топливных форсунок подобна настройке вашей топливной системы, которую следует выполнять каждые 30 000 - 45 000 миль. После выполнения вы заметите значительную разницу. Эта услуга включает в себя очистку иглы иглы или шарика и седла внутри топливной форсунки (игла - это то, что опускается для выпуска топлива и быстро поднимается, предотвращая рассеивание топлива). Служба также удаляет скопившееся и скопившееся топливо в верхней части форсунки, одновременно очищая от нагара и улучшая распыление топлива (топливо необходимо разбить на более мелкие частицы, смешать с воздухом, а затем испарить для идеальных условий использования в двигателе с горючим топливом) .Хотя эта услуга улучшит работу ваших форсунок, предназначенных для удаления небольших отложений нагара, она не сможет исправить неисправную форсунку. Сильные отложения из-за плохого качества топлива и отсутствия технического обслуживания считаются неисправностью форсунки, которая требует замены.

    Let Sun Devil Auto Help

    Наши технические специалисты Sun Devil Auto разработали специальную четырехступенчатую очистку топливной системы, которая включает в себя очистку топливных форсунок и многое другое! Эта специализированная услуга поможет обеспечить достаточную мощность вашего автомобиля и повысить топливную экономичность.Четырехступенчатая очистка топливной системы включает:

    • Очистка форсунок
    • Удаление нагара с корпуса дроссельной заслонки
    • Очистите клапаны от нагара для предотвращения прилипания и обеспечения надлежащего уплотнения
    • Замена топливного фильтра для предотвращения попадания загрязнений в двигатель. Примечание: для большинства новых автомобилей этот шаг может не требоваться, поскольку этот компонент является частью топливного насоса.
    • Присадка к топливу
    • помогает снизить влажность в системе, повышая эффективность использования топлива.Также помогает поддерживать форсунки и другие компоненты в топливной системе.

    Помогите поддерживать работу двигателя и оптимальную выработку мощности, гарантируя, что топливные форсунки вашего автомобиля чистые и работают с максимальным потенциалом. Если ваш автомобиль работает не так хорошо, как раньше, назначьте встречу в любом из наших сервисных центров для четырехступенчатой ​​очистки топливной системы Sun Devil Auto сегодня!

    Топливные форсунки

    - обычно выходят из строя только одним из трех способов

    Топливные форсунки - обычно выходят из строя только одним из трех способов

    Итак, топливные форсунки сейчас используются практически во всех легковых автомобилях.

    Топливные форсунки являются важной частью сложной системы управления подачей топлива.
    Кроме того, благодаря новой технологии топливные форсунки стали точнее, чем когда-либо, в распределении топлива.

    Если топливные форсунки не работают должным образом, это также повлияет на другие части двигателя. Следовательно, если эта точность нарушена ограничениями; электрические проблемы или проблемы с топливом, это может вызвать проблемы с управляемостью.

    Следовательно, автомобили регулируют вашу скорость и ускорение, изменяя соотношение топлива и воздуха, поступающего в двигатель.

    Топливные форсунки

    Для подачи нужного количества топлива; Блок управления двигателем оснащен целым рядом датчиков.

    Топливные форсунки прямо или косвенно подают топливо в камеру сгорания. В процессе эволюции топливная форсунка переместилась из впускного коллектора в камеру сгорания.

    Общие типы топливных форсунок включают:
    • Система впрыска дроссельной заслонки
    • Многопортовый впрыск
    • Последовательный впрыск
    • Прямой впрыск

    Топливная форсунка обычно выходит из строя одним из трех способов:
    От загрязнения или засорения

    Со временем сопло инжектора может загрязняться и частично забиваться.Когда вы выключаете двигатель, инжектор впитывает тепло двигателя.

    Грязные или забитые топливные форсунки

    Это вызывает испарение топлива, оставшегося в форсунке, с образованием твердых отложений внутри форсунки. Со временем они в конечном итоге заблокируют инжектор.

    Наружная или внутренняя утечка

    Итак, наиболее частая причина негерметичности форсунок; выход из строя уплотнительного кольца на стыке форсунки с топливной рампой. Уплотнительное кольцо может стать твердым и хрупким из-за высокой температуры двигателя.

    Поврежденное уплотнительное кольцо вызывает утечку в форсунке

    Если оно сломается, топливо может вытечь через двигатель. Другой способ протечки форсунки - это трещина в корпусе форсунки или форсунке.

    От механической неисправности

    Внутри инжектора много движущихся частей, и со временем они могут выйти из строя. В результате нормального износа или отсутствия обслуживания.

    Возможные признаки проблем с топливными форсунками, включая:
    • Жесткий запуск при горячем двигателе
    • Плохой холостой ход
    • Неудачный тест на выбросы
    • Низкая производительность
    • Двигатель не достигает полной скорости (об / мин)
    • Повышенный расход топлива
    • Неровная работа двигателя
    • Пульсация и раскачивание при различных нагрузках на дроссель
    • Дым из выхлопной трубы
    • Разжижение масла, которое может привести к катастрофическому отказу двигателя
    • Детонация или детонация двигателя, которые могут привести к катастрофическому отказу двигателя
    • Загрязнение

    Поиск проблемы
    Устройство считывания кода (OBD)

    Итак, при поиске проблем всегда начинайте с подключения считывателя кода (OBD).Это сообщит вам, зарегистрировал ли блок управления двигателем (ECU) какие-либо ошибки. Если двигатель пропускает зажигание из-за неисправной форсунки; появится код ошибки, который будет указывать на рассматриваемый инжектор.

    (OBD) Code Reader

    Если вы используете универсальный (не зависящий от производителя транспортного средства) считыватель кода; тогда вы можете ожидать увидеть коды, начинающиеся с P02. Например, неисправность форсунки в первом цилиндре даст код P0201. Это все коды, относящиеся к цепи инжектора дозатора топлива и воздуха.

    Слушайте топливные форсунки

    Еще один полезный диагностический инструмент - стетоскоп двигателя. Этот инструмент позволяет автовладельцу отслеживать любые проблемы с топливными форсунками; поместив кончик стетоскопа на каждый инжектор.

    Стетоскоп для двигателя

    Топливные форсунки при исправном функционировании издают резкий щелкающий звук. Значит, отсутствие этого звука может указывать на проблему с форсункой.

    Как предотвратить проблемы с топливными форсунками

    Как правило, топливные форсунки износостойкие и при небольшом уходе могут прослужить долго; жизнь двигателя.Как и любой другой части двигателя, регулярное обслуживание является ключом к поддержанию его работоспособности. Если вы планируете увеличить пробег на своей машине; тогда есть несколько вещей, которые вы можете сделать, чтобы помочь.

    Регулярный осмотр и очистка

    Итак, самый эффективный способ поддерживать форсунки в исправном состоянии - это; регулярно снимать и проверять их. В нормальных условиях это будет каждые 25 000 миль или 40 000 км. Если вы склонны совершать много коротких поездок; тогда вы, вероятно, захотите, чтобы на них смотрели чаще; для предотвращения накопления отложений.

    Использование топливных присадок

    Еще один отличный способ сохранить здоровье инжекторов: регулярно добавлять очиститель топливных форсунок в топливный бак. Многие производители заявляют, что эти очистители придадут вашему автомобилю дополнительную мощность или увеличат расход топлива на галлон.

    Присадки

    Они, вероятно, не будут иметь большого значения для исправной машины. Обычно я не рекомендую добавки, но это одна из областей, которая действительно помогает.

    Регулярное техобслуживание двигателя

    Регулярная замена масла и фильтров имеет большое значение для поддержания исправного двигателя.Если двигатель не работает эффективно, это может вызвать дополнительное давление на форсунки. Также важно регулярно менять топливный фильтр, чтобы обеспечить правильный поток топлива.

    Привычки вождения

    Жесткая езда на автомобиле в сочетании с короткими поездками на старт и остановку увеличивает износ форсунок. Дайте двигателю остыть перед его выключением, чтобы увеличить срок службы форсунок. Это также принесет пользу и остальной части двигателя. В результате, хорошо сохранившаяся система впрыска топлива прослужит вашему автомобилю долгие годы.

    Иногда неисправна топливная форсунка, которую можно отремонтировать:
    Утечка из форсунки

    Если проблема заключается в уплотнительном кольце, установленном на форсунке; то замена этого уплотнительного кольца обычно устраняет утечку. Если корпус инжектора; форсунка или внутренние детали треснуты; тогда ваш единственный выход - новый или отремонтированный инжектор.

    Поврежденное уплотнительное кольцо форсунки

    Сменные уплотнения и шайбы топливной форсунки дешевы и довольно просты в установке. Часто это может решить проблему, и если у вас есть гаечный ключ, это не так уж и сложно.

    Грязная форсунка

    Профессиональная чистка и ремонт автомобильных форсунок обходятся недорого. Это включает в себя осмотр и очистку инжектора. Вот почему рекомендуется регулярно чистить их; чтобы помочь предотвратить проблемы в будущем.

    Очистители топливных форсунок

    Также может быть хорошей идеей пропустить очиститель топливной системы через двигатель; пару раз в год. Это поможет содержать форсунки, топливные насосы и топливопроводы в чистоте и не допускать скоплений углерода.Это также увеличит интервалы обслуживания форсунок.

    Инжектор забит

    Засоренные форсунки обычно можно отремонтировать, если быстро выявить проблему. Иногда топливная форсунка полностью забивается из-за многолетнего пренебрежения или отсутствия регулярного обслуживания двигателя. Если это так, то отремонтированная замена может быть единственным вариантом. Опять же, регулярное использование очистителя топливной системы может помочь, чтобы предотвратить засорение форсунок.

    Заключение

    Итак, топливные форсунки не вечны.Но вы можете предпринять шаги, чтобы продлить их жизнь как можно дольше. Кроме того, топливные форсунки - очень важный компонент современных автомобилей. Они не только доставляют топливо в двигатель автомобиля, но и делают это таким образом; насколько это возможно.

    Это не только сокращает расход топлива автомобилями; но это также снижает выбросы загрязняющих веществ по сравнению со старыми технологиями. Когда что-то пойдет не так с этой сложной технологией; это может напугать многих автовладельцев; заставляя их часто брать свои автомобили для профессиональной диагностики.

    Поделитесь, пожалуйста, новостями Danny’s Engineportal.com

    Успешное обнаружение утечек в линии всасывания

    Многие специалисты по обслуживанию масляного обогрева сталкиваются с проблемами с воздухом в системе маслоснабжения. Большинство из них вызвано использованием КОМПРЕССИОННЫХ ФИТИНГОВ, но утечки можно найти в других местах. Вы можете распознать следующие симптомы, связанные с воздухом:

    1. Потеря удержания пламени (пламя пульсирует на конусе).
    2. Потеря заправки маслом, приводящая к отключению предохранителя.
    3. Грубый или шумный запуск и остановка.
    4. Завывание насоса и колебания давления.
    5. Остаточная капля форсунки.
      ПРИМЕЧАНИЕ: Это может вызвать дожигание в камере сгорания, что может стать причиной задымления. Также было отмечено скопление масла в воздушной трубке.

    Теперь давайте посмотрим, как устранить эти утечки. Сегодня существует несколько различных методов обнаружения утечек в линии всасывания. Вот некоторые из наиболее часто используемых:

    • Метод испытания давлением
    • Метод вакуумных испытаний
    • Методы визуального контроля и смотрового стекла

    Метод испытания под давлением

    1. Отсоедините линию подачи как можно ближе к резервуару.
    2. (Двухтрубная) Если система двухтрубная, отсоедините обратную линию и заглушите возвратное отверстие на топливном блоке.
      (однотрубный) Если однотрубный, перейдите к шагу №3.
    3. Установите манометр в отверстие для манометра топливного блока.
    4. Начните повышать давление в линии до значения 8-10 фунтов на кв. Дюйм. Не превышайте 10 фунтов на квадратный дюйм, иначе вы можете вызвать отслоение уплотнения от вала насоса и повредить топливный блок.
    5. Следите за показаниями давления. Это показание должно удерживаться манометром в течение 10-15 минут.Внезапное или постепенное падение этого показания будет указывать на утечку.
    6. Чтобы помочь вам найти утечку, используйте жидкость или раствор для обнаружения утечек на фитингах и соединениях. Это позволит вам визуально определить место утечки.
    7. Устраните утечку и повторно проверьте систему, повторив шаги 1-6.

    НАПОМИНАНИЕ: Если вы тестируете двухтрубную систему, убедитесь, что вы удалили обратную заглушку и переустановили обратную линию.

    Вакуумный метод (испытание топливных единиц)

    1. Отсоединить подающую магистраль от топливного блока.
    2. (Двухтрубная) Если система двухтрубная, отсоедините обратную линию и поместите открытый контейнер под обратным портом топливного блока.
      (однотрубный) Если система однотрубная, подсоедините сливной шланг к выпускному отверстию и поместите противоположный конец шланга в открытый контейнер.
    3. Заполните топливный насос любой системы маслом и установите вакуумметр во впускное отверстие.
    4. Запустите горелку и дайте ей поработать до тех пор, пока не будет достигнуто разрежение 10-15 дюймов рт. Ст. В однотрубной системе необходимо открыть выпускной порт, когда горелка работает, чтобы поднять вакуум.Как только вакуум будет достигнут, закройте выпускной порт.
      ПРИМЕЧАНИЕ: В любой системе вам может потребоваться перемыть клеммы F-F после запуска горелки, чтобы дать достаточно времени для достижения показаний вакуума.
    5. Пока горелка работает и вы достигли необходимого вакуума, выполните следующее:
      Двухтрубный: заглушите обратный канал и выключите питание горелки.
      Однотрубный: Закройте выпускной порт и выключите питание горелки.
    6. В любой системе проверьте показания вакуума после выключения.Это показание должно сохраняться в течение 5 минут. Если вакуум не сохраняется стабильно, еще раз проверьте все соединения, чтобы убедиться, что они плотные, и повторите тест.
    7. Если вакуум продолжает просачиваться, отремонтируйте или замените топливный блок. После определения герметичности топливного блока проверьте питающие линии на предмет утечки воздуха.

    Вакуумный метод

    (Тест линии всасывания)

    Этот тест будет наиболее эффективным, если у вас есть запорный клапан рядом с масляным баком.

    1. Установите вакуумметр в дополнительный входной порт насоса.(Одно- или двухтрубные). Оставьте всасывающую линию подключенной.
    2. Закройте запорный кран, ближайший к масляному баку.
    3. Включите горелку и дайте вакууму стабилизироваться.
      ПРИМЕЧАНИЕ: В любой системе вам может потребоваться перемыть клеммы F-F после запуска горелки, чтобы дать достаточно времени для стабилизации показаний вакуума.
    4. Отключите питание горелки после стабилизации показаний вакуума. Показания вакуума должны оставаться стабильными в течение 5 минут.
    5. Если показания вакуума не поддерживаются и ваш топливный блок герметичен, мы должны предположить, что утечка находится между нашим топливным блоком и запорным клапаном.
    6. Выполните любой метод обнаружения утечек, чтобы найти неисправную арматуру или точку подключения.
    7. В системе, которая не имеет запорный клапан рядом с баком, вы должны тест с альтернативным методом. Обратите внимание на методы давления, визуализации и смотрового стекла.

    Визуальный метод

    Визуальный метод - один из простейших методов обнаружения утечек воздуха в линиях подачи. Двумя простыми в использовании инструментами являются расширяющиеся линейные трубки или встроенное смотровое стекло.

    Расширяющаяся трубка представляет собой кусок прозрачной пластмассовой трубки диаметром от 8 до 10 дюймов, 3/8 дюйма или 1/2 дюйма, в зависимости от размера трубопровода. Расширяющиеся фитинги на обоих концах, одна охватываемая и противоположная охватывающая, будут достаточными.

    Метод смотрового стекла - это переход от систем кондиционирования и охлаждения. Это требует использования линейного смотрового стекла, сделанного из латунного корпуса, и смотрового окна из пирекса. Они доступны с патрубками 3/8 ″ или 1/2 ″.

    Для проверки:
    1. Установите выбранный вами тестер во всасывающий трубопровод на входе топливного блока, убедившись, что все соединения затянуты.
    2. Запустите горелку и наблюдайте за потоком масла через тестер.
    3. В двухтрубной системе подождите около 3 минут, чтобы удалить воздух, попавший во время установки тестера.
    4. На однотрубном агрегате необходимо продуть воздушный карман через спускной порт.
    5. По истечении 3-х минутного периода или после выпуска воздуха продолжайте следить за качеством потока масла на тестере.
    6. Если признаки пузырьков воздуха появляются снова или продолжают появляться в тестере, независимо от их размера, у вас есть утечка воздуха.

    Чтобы определить место утечки, вы должны установить прозрачную трубку тестера на всех соединениях, продвигаясь к резервуару. Если в какой-то момент пузырьки воздуха исчезнут, утечка должна быть обнаружена в вашем предыдущем подключении.

    Если ваши испытания проводятся на подземном резервуаре и при последнем доступном соединении вы все еще сталкиваетесь с воздухом, возможно, вы обнаружили утечку в подземных трубопроводах. Утечка может быть в внутренней или внешней части этих линий. Предоставление этих строк для дальнейшего тестирования может быть вашим самым простым решением.После устранения утечки (утечек) произведите ремонт и повторно протестируйте систему, чтобы убедиться в отсутствии утечек.

    Смотровое стекло для электрода

    Сегодня в промышленности доступно электронное смотровое стекло. Инструмент похож на ручной измеритель и имеет два датчика, которые можно легко установить в любой точке всасывающей линии. Они расположены на небольшом расстоянии друг от друга. Во время работы один блок передает, а другой принимает ультразвуковые сигналы. Изменяющаяся частота импульсов принимаемого сигнала является показателем местоположения и количества воздуха, проходящего через систему.Это устройство становится все более широко используемым, потому что оно очень быстрое и эффективное.

    Заключение

    В предыдущей информации был рассмотрен ряд методов успешного обнаружения утечек в линии всасывания. Решение о том, какой из них использовать, зависит от конкретного установщика или специалиста по обслуживанию. Важно помнить, что масло не всегда капает из фитинга при возникновении проблем, связанных с воздухом. Поэтому выделите необходимое время, чтобы использовать предпочтительный метод и правильно устранить проблему, обнаружив и устраняя утечку.Время и усилия принесут ценные дивиденды!

    Признаки неисправности топливной форсунки | Купить автозапчасти

    Топливная форсунка, заслонка с электрическим приводом, подает топливо в двигатель через сопло. Блок управления двигателем (ЭБУ) определяет, когда форсунка должна впрыснуть топливо в цилиндр двигателя. Желательно очищать форсунки каждые 25 000–30 000 миль, чтобы гарантировать, что они не засоряются. Однако иногда они действительно выходят из строя, и ниже приведены некоторые из симптомов неисправной топливной форсунки:

    Проверьте свет двигателя:

    Один из очевидных симптомов неисправности топливной форсунки - это загорание лампочки «Check Engine» на приборной панели вашего автомобиля.Неисправная топливная форсунка либо подает больше топлива, либо меньше топлива в двигатель, либо не работает в нужное время. Любое из этих условий может снизить эффективность двигателя и вызвать загорание индикатора «Check Engine».

    Грубый холостой ход двигателя:

    Один из наиболее частых симптомов неисправности топливных форсунок - это очень резкая или грубая работа двигателя на холостом ходу. Если топливо не поступает в цилиндр двигателя должным образом, это приведет к неустойчивой работе двигателя, когда автомобиль находится на холостом ходу.

    Утечка бензина:

    Топливная форсунка может треснуть или сломаться, что приведет к утечке газа. Любые трещины на внешней части корпуса форсунки могут привести к утечке топлива из корпуса, а не через форсунку. Если поврежденная форсунка является причиной утечки, бензин будет виден на форсунке и вызовет запах. Не забудьте также проверить топливную рампу на герметичность.

    Плохая экономия топлива:

    Естественно, если есть утечка бензина из-за неисправной форсунки, прямым результатом будет низкая экономия топлива.Неисправная форсунка может также привести к впрыску слишком большого количества бензина в двигатель, расходуя бензин и снижая экономию топлива.

    Запах и температура:

    Инжектор, который застрял в открытом или частично закрытом состоянии, будет издавать запах несгоревшего топлива в моторном отсеке. Неисправная форсунка приведет к запуску двигателя и работе в холодном состоянии, но не в теплом.

    Пульсирующий двигатель:

    Когда в двигатель впрыскивается слишком много бензина, двигатель слишком быстро нагоняется, а затем ускоряется слишком медленно.Во время вождения будет казаться, что машина подпрыгнет, но ей будет трудно взлететь.

    Пропуски зажигания двигателя:

    Пропуски зажигания в двигателе - это результат противоположной проблемы - топливная форсунка не впрыскивает достаточно топлива в двигатель. Этот симптом вызван засорением форсунок, поэтому убедитесь, что ваши форсунки чистые. Во время движения будет казаться, что автомобиль не отвечает или задерживается, когда вы пытаетесь ускориться. Этот симптом требует немедленной реакции, поскольку пропуски зажигания могут привести к перегреву двигателя и предварительному воспламенению топливной смеси.

    Вибрационный двигатель:

    Мертвая топливная форсунка приведет к тому, что цилиндр не работает. Следовательно, когда двигатель завершает каждый цикл, он начинает икать. Это приводит к дрожанию или вибрации двигателя.

    Оформите заказ на топливные форсунки в магазине "Купить автозапчасти"!

    Buy Auto Parts предлагает широкий выбор запчастей для всех марок и моделей автомобилей. У нас есть оригинальные запчасти OEM и запчасти премиум-класса. Все наши автозапчасти проходят полную проверку и предоставляются с гарантией.Вы можете найти запчасти, которые подходят вашему автомобилю, выбрав подходящий год, марку и модель вашего автомобиля в нашем онлайн-каталоге. В Buy Auto Parts вы найдете топливные форсунки высшего качества по непревзойденным ценам. Вы также получите с бесплатной доставкой для заказов на сумму более 99 долларов США. По любым вопросам, касающимся наших автомобильных запчастей, звоните по бесплатной линии поддержки 1-888-907-7225 или пишите нам по адресу [электронная почта защищена].

    Признаки неисправной или неисправной топливной форсунки

    Топливные форсунки - это компонент системы управления двигателем, который используется в подавляющем большинстве дорожных транспортных средств.Они являются частью топливной системы автомобиля и действуют как форсунки, распыляющие топливо в двигатель. Они управляются компьютером двигателя и работают путем распыления топлива по определенным схемам и через определенные временные интервалы, что оптимизирует работу двигателя. Они в той или иной форме встречаются на подавляющем большинстве дорожных транспортных средств. Поскольку они являются частью топливной системы, любые проблемы с топливными форсунками могут вызвать всевозможные проблемы с производительностью двигателя, которые иногда даже могут сделать автомобиль непригодным для движения.Обычно неисправная или неисправная топливная форсунка вызывает несколько симптомов, которые могут предупредить водителя о потенциальной проблеме

    1. Пропуски зажигания в двигателе и снижение мощности, ускорения и топливной экономичности

    Одним из наиболее распространенных симптомов потенциальной проблемы с топливной форсункой являются проблемы с производительностью двигателя. Если какая-либо из топливных форсунок автомобиля неисправна, соотношение воздух-топливо в двигателе будет нарушено, что может привести к проблемам с производительностью. Неисправная топливная форсунка может вызвать пропуски зажигания в автомобиле, потерю мощности и ускорения, снижение топливной экономичности, а в тяжелых случаях может вызвать остановку двигателя или вообще не дать двигателю работать.

    2. Запах топлива

    Еще один частый симптом потенциальной проблемы с топливной форсункой - запах топлива. Форсунки выдерживают высокое давление, которое со временем может привести к утечке через сопло или уплотнение, расположенное на конце форсунки. Негерметичная форсунка приведет к утечке топлива в камеру сгорания двигателя, в то время как негерметичное уплотнение приведет к утечке топлива в основании форсунки. Оба могут влиять на производительность двигателя, в частности на топливную экономичность, и оба обычно производят заметный запах топлива.Любые запахи топлива следует устранять как можно скорее, чтобы предотвратить их превращение в потенциальную угрозу безопасности.

    3. Проверьте двигатель Свет загорается

    Еще одним признаком потенциальной проблемы с топливной форсункой является горящая лампа Check Engine. Если какая-либо из топливных форсунок засоряется и вызывает пропуски зажигания или возникает проблема с электричеством, компьютер включает световой индикатор Check Engine, чтобы предупредить водителя о проблеме. Индикатор Check Engine также может быть активирован при большом количестве других проблем с управлением двигателем, поэтому настоятельно рекомендуется сканировать компьютер на наличие кодов неисправностей.

    Благодаря своей роли форсунок, обеспечивающих работу двигателя, топливные форсунки являются очень важным компонентом общей работы и управляемости автомобиля. Если на вашем автомобиле проявляются какие-либо из вышеперечисленных симптомов или вы подозреваете, что у вашего автомобиля могут быть проблемы с одной из топливных форсунок, обратитесь к профессиональному специалисту, например, из YourMechanic, для диагностики автомобиля, чтобы определить, есть ли какие-либо топливные форсунки необходимо заменить.

    5 ОБЩИХ СИМПТОМОВ НЕИСПРАВНОСТИ ДИЗЕЛЬНЫХ ТОПЛИВНЫХ ИНЖЕКТОРОВ | Дизель-механик, Служба дизельных форсунок, Меридиан, Айдахо

    Система впрыска топлива является важным компонентом любого дизельного двигателя. Эта система нагнетает и впрыскивает топливо в воздух, который был сжат в камере сгорания. Функции системы впрыска топлива включают подачу топлива к форсункам, регулировку количества топлива, регулировку момента впрыска и распыление топлива.

    Нужное количество топлива должно быть подано в нужный момент в подходящих условиях для процесса сгорания.

    Топливные форсунки помогают повысить топливную экономичность, сохранить чистоту выбросов и снизить потребность в работах по техническому обслуживанию топливной системы. Средний срок службы инжектора дизельного топлива составляет около 100 000 миль. Типичная топливная форсунка состоит из двух основных частей: форсунки и корпуса форсунки. Если какой-либо из этих компонентов засоряется или повреждается, это ставит под угрозу всю производительность автомобиля.

    Вот 5 наиболее распространенных симптомов неисправности форсунок дизельного топлива.

    • Неполадки при запуске двигателя или неравномерный холостой ход. Двигатель заводится, но не запускается, если вы не проворачиваете его в течение длительного времени. Двигатель работает на холостом ходу с разной частотой вращения.
    • Осечка. Если в автомобиле возникают перебои в зажигании, полная диагностика включает поиск недостающего элемента процесса сгорания. В дизельном двигателе это либо отсутствие впрыска топлива, либо недостаток тепла в камере сгорания. Топливный заряд в одном из цилиндров не воспламеняется или в систему зажигания подается низкий уровень топлива.
    • Запах топлива. Запах дизельного топлива в салоне означает, что где-то течет дизель. Это может быть из-за неисправной форсунки, из-за которой топливо вытекает из форсунки, когда она не активна.
    • Грязные выбросы. Засоренные фильтры и отложения в форсунках приводят к неравномерному или неполному сгоранию топлива, в результате чего зона транспортного средства вокруг выхлопной трубы становится грязной и из выхлопной трубы выходит белый дым.
    • Повышенный расход топлива и плохие мили на галлон. Неисправные форсунки сжигают больше топлива и напрямую влияют на производительность и эффективность вашего автомобиля.

    Чистые топливные форсунки необходимы для максимальной производительности вашего дизельного двигателя. Любой из вышеперечисленных симптомов может указывать на проблемы с топливными форсунками, которые нельзя игнорировать.
