Подсос воздуха через форсунки – Признаки подсоса воздуха через форсунки: симптомы, фото, видео

Содержание

Признаки подсоса воздуха через форсунки: симптомы, фото, видео

Обнаружение подсоса ведётся с осмотра прокладки впускного коллектора, соединений и тела шлангов. Не исключается подсасывание воздуха при пробоях прокладки ГБЦ (головка блока цилиндров), кольцевого манжета форсунок. Неполадки такого типа возникают чаще на авто с большим ресурсом эксплуатации. Двигатель теряет мощность на малых или повышенных оборотах, в зависимости от вида топлива, на котором работает машина.

Симптомы подсоса воздуха через форсунки

Обнаружение подсоса поддаётся водителям с опытом многолетнего вождения и умения прислушиваться к работе мотора. Первыми признаками наличия оного становятся запуски по утрам или после долгого простоя авто.

  1. Не запускается по утрам, как обычно. Требуется длительное прокручивание стартером. Двигатель троит и глохнет. Причиной тому ТНВД (топливный насос высокого давления), который слабо реагирует на прохождение топлива в режиме высоких оборотов. А на малом (холостом) не успевает с излишним воздухом в камере сгорания.

    Тяжелый запуск двигателя по утрам — причина в ТНВД

  2. Неустойчивая работа холостого года, падающие обороты (ниже 1000) и остановка мотора. Винт (жиклёр) качества топлива не влияет на соотношение смеси, так как воздух с излишком попадает в камеру.
  3. Увеличенный расход смеси на старте и движении для поддержания высоких оборотов. Приходится постоянно держать ногу на педали газа, хотя КПП находится на низкой передаче.
  4. Падение мощности, когда во впускной системе ДМРВ (датчик массового расхода воздуха) держатся низкие обороты холостого хода. В системе с датчиком абсолютного давления сохраняются высокие обороты Х/Х и имеют место задержки впрыска, пропуски цикла воспламенения.

Выявление

Рассмотрим разные способы выявления подсоса воздуха в двигатель через форсунки.

Опрыскиванием

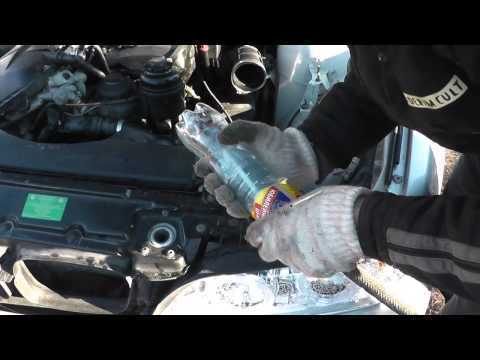

Признаки подсоса определяются опрыскиванием воды (можно шприцем) на шланги работающего двигателя. Жидкость, попадая в щели, на отверстия, трещину рукавов или пробитую прокладку, вызывает снижение оборотов мотора.

Другим аналогичным методом проводится орошение этого же сегмента узлов эфиром, что приводит к повышению оборотов. Итак, выявляя места подсоса, следует внимательно отслеживать чистоту работы двигателя. Для нахождения места просачивания можно воспользоваться измерением степени разряжения за дросселем. В этом случае снятый шланг подключается к элементу управления дроссельной заслонки.

Видео о выявлении подсоса методом опрыскивания

Дымо или парогенератором

Места протока выявляются, так называемым парогенератором, способным определять любые пробои, трещины, отверстия. Аналогом этого устройства, часто используемым специалистами, является дымогенератор.

Прибор обнаруживает подсосы во внутренних полостях, где есть воздух. Закрывая дроссельную заслонку какой-либо пробкой, подключают его к впускному коллектору. Через неплотности, трещины начинают просачиваться струйки дыма.

Проверяем подсос воздуха с помощью дымогенератора

Устройством проверяется также места утечки в выпускной системе, заглушив выхлопную трубу глушителя. Достигается это выставлением поршня любого цилиндра в ВМТ и убеждением в перекрытии клапанов. В этом случае дым, пройдя открытые клапана, перетекает в выхлопную систему, выявляя изъяны плотности этого участка. С этой целью мотор запускается и в режиме холостого хода прослушивается возможное появление шипения, специфического свиста.

Видео о проверке подсоса воздуха с помощью парогенератора

Возможные неисправности

Зная возможные участки просачивания, выявляются неисправности:

  • Трещина в соединении выпускных клапанов.

    Межклапанная трещина

  • Пробоина прокладки коллектора.
  • Прокладки дросселя.
  • Вакуумный усилитель, шланги.

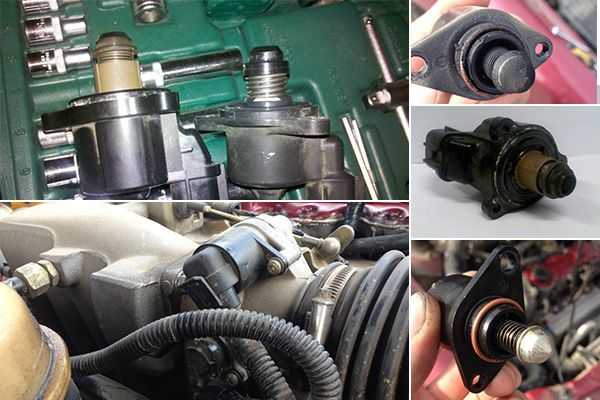

  • Неполадки крышки РХХ (задней).
  • Рукава от воздушного фильтра до дроссельного узла.
  • Уплотнения манжет форсунок.
  • Заглушка ресивера.
  • Клапан адсорбера.
  • Диафрагма датчика давления топлива.

Не услышав каких-либо звуков, можно начинать процесс пережима шланга, идущего к впускному коллектору.

Операция пережима выполняется только круглогубцами, во избежание порчи рабочего рукава.

Сжимая рукава ВУТ (вакуумный усилитель тормоза) или регулятора давления смеси слышится стабильная работа двигателя. Убирая инструмент (круглогубцы), чувствуется сброс оборотов. Этот дефект свидетельствует о наличии отверстий или трещин на проверяемом шланге. Возможны неисправности усилителя, клапана адсорбера.

Методы диагностики

Отказ мотора работать на холостых оборотах является следствием обеднённой смеси, причиной чему излишний воздух в топливной магистрали.

Этому сопутствуют:

  • Ржавые трубки подачи топлива.
  • Топливные шланг, рассохшиеся в результате долгой эксплуатации и не удерживающие уже хомуты.
  • Топливный фильтр с дефектами уплотнения.
  • Трубы выхлопной магистрали, потерявшие герметичность.
  • Уплотнения ТНВД.
  • Попадающий воздух через ручной рычаг бензонасоса.
  • Уплотнения топливного насоса.
  • Моральное старение уплотнителей.

Первый способ

Диагностика дефекта предусматривает отключение топливного насоса и запитывание его от другого сосуда (например, пластиковой канистры). Самостоятельная работа потребует 3÷4 литровой тары, два прозрачных шланга, длиной один метр, пары хомутов. Соблюдая меры чистоты, меняются прямой и обратный топливопроводы от ТНВД на прозрачные трубки, и удаляется из него воздух.

Одним из способов удаления подсоса считается чистота места работы и расположения бачка выше топливного насоса. Нужно отвернуть болт «обратки», через которое по принципу сифона воздух выходит до появления топлива. Болт штуцера возвращается на место. Запуском двигателя на несколько минут, удаляется остатки воздуха.

Видео о диагностике топливного насоса на подсос воздуха

Второй способ

Заключается в опробовании топливного фильтра (штатного), поместив его ниже ТНВД. Способ ориентирован на определение подсоса через фильтр. В случае отсутствия результата проверяются все трубки, бак, шланги. Подобный метод запитывания выдаёт точные неполадки трудного запуска мотора.

Происхождение не герметичности топливной системы автомобилей с дизельным двигателем обосновывается атмосферным давлением. Оно выше того давления, которое создаётся при перекачке горючего из автомобильного бака. Связано это с заменой латунных топливопроводов резиновыми, пластмассовыми трубками и соединением их хомутами. Между тем шланги из таких материалов имеют меньший срок службы. Делается ссылка на то, что синтетические трубы в подкапотном пространстве греются, провисают, трутся, и, истираясь, способствуют просачиванию воздуха.

Таким образом, механическое воздействие, перегрев, использование средств очистки способные размягчать неметаллические материалы и герметические составы, можно отнести к первопричинам появления подсоса.

Видео как устранить подсос воздуха топливного фильтра на дизельном двигателе

carfrance.ru

Подсос воздуха через форсунки симптомы ваз 2114

ПОДСОС ВОЗДУХА ЧЕРЕЗ ДРОССЕЛЬНУЮ ЗАСЛОНКУ, ЧТО ДЕЛАТЬ?

Для определения скорости и степени открытия дроссельной заслонки используется датчик расположения дроссельной заслонки. Датчик положения дроссельной заслонки или как его сокращённо называют ДПДЗ – это устройство, которое изначально было предназначено для преобразования углового положения дроссельной заслонки в напряжение постоянного тока. Этот датчик считается одним из датчиков всех систем электронного управления двигателем автомобиля с топливным впрыскиванием. После получения сигнала датчика положения дроссельной заслонки контролёром отслеживается угол, на который отклонилась дроссельная заслонка. На основании информации полученной с датчика дроссельной заслонки электронным блоком управления производится выбор режима передачи топлива.

Чистка дроссельной заслонки

В данной статье мы постараемся ответить такие часто задаваемые вопросы:

  1. Подсос воздуха через так называемую дроссельную заслонку;
  2. Признаки неисправности дроссельной заслонки;
  3. Как убрать масло в дроссельной заслонке?;
  4. Что делать если после чистки дроссельной заслонки поднялись обороты?;
  5. Чистка и регулировка дроссельной заслонки.

Неисправности дроссельной заслонки и методы их устранения

Прежде чем обсудить диагностику и признаки неисправности датчика расположения дроссельной заслонки, поговорим о значимости датчика. Датчик положения дроссельной заслонки играет огромную роль в управлении двигателем автомобиля, потому как благодаря его показаниям блоком управления производится расчёт пропорций топлива, а также корректировка момента зажигания. В случае поломки этого датчика водитель сразу получает уведомление об ошибке через блок управления. Уведомление об ошибке появляется на панели приборов, а именно вы увидите загоревшуюся лампочку – “Chek”. Обратите внимание на то, что возникшая ошибка указывает исключительно на неисправность в цепочке датчика положения дроссельной заслонки, но не может локализировать её. То есть в случае нарушения настроек датчика блок не сможет распознать ошибку.

ДЛЯ УСТРАНЕНИЯ ПОЛОМКИ КАЖДОМУ ВОДИТЕЛЮ НЕОБХОДИМО ЗНАТЬ ЭЛЕМЕНТАРНЫЕ ПРИЗНАКИ НЕИСПРАВНОСТИ. МНОГИЕ ВОДИТЕЛИ ПРИ СТАЛКИВАНИИ С ТАКОЙ ПРОБЛЕМОЙ РЕШАЮТ ПОЧИСТИТЬ ИЛИ ЗАМЕНИТЬ ДРОССЕЛЬНУЮ ЗАСЛОНКУ, НО ПОСЛЕ ЭТОГО МОГУТ ПОДНЯТЬСЯ ОБОРОТЫ. ДЛЯ ТОГО ЧТОБЫ ВЕРНУТЬ ПРЕЖНИЕ ОБОРОТЫ НУЖНО ОТРЕГУЛИРОВАТЬ ДРОССЕЛЬНУЮ ЗАСЛОНКУ, А КАК ИМЕННО ЭТО СДЕЛАТЬ МЫ РАССКАЖЕМ НЕМНОГО ПОЗЖЕ.

Электрическая система руководства двигателем фиксирует отказы, касающиеся обрыва проводов или их замыкания. В системе зажигания и питания могут наблюдаться некие признаки неисправности. Также вследствие поломки может возникать подсос воздуха через так называемую дроссельную заслонку или подняться обороты. Обороты имеют определённые внешние признаки, но коды ошибок не помечаются в памяти электрического блока. Рассмотрим основные признаки поломок:

Устройство дроссельной заслонки:

  1. Небольшое затруднение во время запуска двигателя;
  2. Чувствуются провалы или рывки во время функционирования двигателя;
  3. Достаточно маленькая мощность;
  4. Частое возникновение детонации;
  5. Проваливания, задерживания и подёргивания;
  6. Функционирование двигателя с небольшими перебоями;
  7. Увеличение топливного расхода;
  8. В системе выпускания выхлопных газов при переработке бензина возникает
  9. специфический бензиновый запах;
  10. Неустойчивость при функционировании двигателя, а во время работы на холодном ходу остановка;
  11. Иногда самовоспламеняется топливная смесь;

Во впускном трубопроводе или глушителе слышны некие хлопки.
Если вы обнаружили, какую-то из вышеперечисленных неисправностей, но системой самодиагностики не определяется код поломки по датчику расположения дроссельной заслонки, не нужно делать поспешные выводы и менять его. В таком случае обнаруженные вами неисправности могут создаваться абсолютно другими причинами.

Теперь поговорим о том, как диагностировать подсос воздуха через дроссель. Перед тем как исправлять причины, по которым появился подсос воздуха, ознакомьтесь с последствиями. Естественно после избегания проблем с подсосом воздуха могут возникнуть неприятные последствия, а именно повысится обороты. Для того чтобы определиться происходит ли вообще подсос воздуха и его причинами проверьте такие места:

  1. Дроссельную заслонку и её ось;
  2. Форсунку холодного старта;
  3. Гофру за датчиком расположения дроссельной заслонки;
  4. Вход очистителя картерных газов, находящийся на гофре;
  5. Соединение дроссельной заслонки и гофры;
  6. Кольца форсунок;
  7. Выводы, через которые выходят бензиновые пары;
  8. Трубку вакуумного тормозного усилителя.

Ремонт дроссельной заслонки

Как проверить места, в которых может возникнуть подсос воздуха?

  1. При помощи солярки пролейте места посадки форсунок;
  2. Отсоедините ДМРВ от корпуса воздушного фильтра и прикройте его рукой. После этого гофра должна немного съёжиться и в лучшем случае из-за того что прекратился подсос воздуха двигатель заглохнет;
  3. Отсоедините все кроме дроссельной заслонки и закройте её рукой. После этого из-за того что прекратился подсос воздуха двигатель также должен заглохнуть;
  4. Опрыскивайте карбклинером места, в которых происходит подсос воздуха.

Чистка и регулировка дроссельной заслонки

Мы разобрались с тем как диагностировать подсос воздуха и теперь обсудим последствия, которые могут возникнуть. Как-то раз тут и чаще всего происходит подсос воздуха, я почистил дроссельную заслонку, но после поднялись обороты. И это достаточно популярная проблема! Довольно часто у водителей возникает такой вопрос: Почистил дроссельную заслонку, и после этого сильно поднялись обороты. Что делать?.

Итак, после того как у вас возник вопрос вроде “Я почистил, что делать дальше? У меня обороты поднялись!” волноваться не стоит. Причина, по которой у вас повысились обороты, скорее всего, заключается в неправильном регулировании. Проверку и регулирование необходимо начинать с включения зажигания. Если лампочка не загорается, то переходим непосредственно к самому датчику расположения дросселя. Здесь при помощи мультиметра необходимо провести проверку минуса. Поочерёдно прокалывайте проводки и ищите массу, но не включайте при этом зажигание. Таким же способом можно удостовериться и в исправности цепочки питания, для этого поочерёдно прокалывайте проводки. Дальше переходим к выполнению таких основных задач:

  1. Убедитесь, что контакты холостого хода размыкаются;
  2. Проверьте состояние дорожек, которые проводят ток, и плёночный резистор.

Неисправности дроссельной заслонки

На разъёме датчика размещения дроссельной заслонки найдите контакт холостого хода и посадите на него щуп мультиметра, а после передвиньте её. В случае правильного отрегулирования датчика во время движения напряжение сразу же начнёт изменяться от нуля до напряжения питания. Покрытие переменного плёночного резистора оказывает сильное влияние на беспрепятственное функционирование датчика положения дроссельной заслонки, а это очень важно для правильного восприятия данных блоком управления двигателя. Установите щуп на последний проводок и неспешно двигайте дроссельную заслонку. После этого напряжение должно медленно возрастать без каких-либо скачков и провалов.

Алгоритм регулирования:

  1. Снимите гофрированную трубку и проверьте состояние дроссельной заслонки;
  2. При помощи ватки, пропитанной бензином, протрите впускной коллектор и заслонку;
  3. Открутите до конца упорный винтик заслонки и резко отпустите;
  4. Отрегулируйте нажатие винтика и дальше щёлкайте заслонкой. После прекращения закусывания заслонки проконтрите винтик гайкой;
  5. Поставьте щуп мультиметра на контакт холостого хода и между упорным винтиком и заслонкой;
  6. Поворачивайте корпус датчика до того момента, когда напряжение начнёт меняться и откроется заслонка;
  7. Зафиксируйте винтики.

www.vazzz.ru

Подсос воздуха в топливную систему бензинового двигателя: форсунки льют, что делать?

Подсос воздуха в топливной системе дизеля

В топливной системе дизельного двигателя завоздушивание происходит, как правило, из-за негерметичного стыка трубок топливной системы низкого давления (от бака до фильтра и от фильтра до ТНВД).

Причина подсоса на дизельном авто

Подсос воздуха в негерметичной топливной системе происходит потому, что атмосферное давление выше чем то, которое создается при работе насоса сосущего солярку из бака. Такую разгерметизацию обнаружить по течи практически невозможно.

На современных дизельных двигателях проблема подсоса воздуха в топливную систему встречается гораздо чаще, нежели на дизелях старого образца. Все через изменения конструкции подведения топливных шлангов, поскольку раньше они были латунные, а сейчас делают пластмассовые быстросъемы, которые имеют свой строк эксплуатации.

Пластмасса, в результате вибраций, имеет свойство стираться, а резиновые уплотнительные кольца -изнашиваться. Особенно ярко такая проблема проявляется в зимнее время на автомобилях с пробегом более 150 тыс. км.

Основные поводы для подсоса, зачастую, таковы:

  • старые шланги и ослабшие хомуты;
  • поврежденные топливные трубки;
  • потеря уплотнения на подключении топливного фильтра;
  • нарушена герметичность в обратной магистрали;
  • нарушено уплотнение приводного вала, оси рычага управления подачей топлива или в крышке ТНВД.

В большинстве случаев происходит банальное старение резиновых уплотнений, причем топливная система может завоздушиваться при повреждении любой из ветвей, как прямой, так и обратной.

Признаки подсоса воздуха

Самая часта и распространенная – машина по утрам или после долгого простоя, перестает быстро заводится, приходится долго крутить стартером (при этом идет небольшой дымок из выхлопной — это будет свидетельствовать о поступления топлива в цилиндры). Признаком большого подсоса является не только тяжелый запуск, но и при езде начинает глохнуть, и троить.

Такое поведения автомобиля связано с тем, что ТНВД не успевает пропускать через себя пену только на высоких оборотах, а на холостых не справляется с большим количеством воздуха в топливной камере. Определить же, что проблема в работе дизельного двигателя связана именно с подсосом воздуха, поможет замена штатных трубок на прозрачные.

Как найти подсос в топливной системе дизеля

Тянуть воздух может в соединении, в поврежденной трубке или даже в баке. А найти можно методом исключения, либо подать давление в систему для разряжения.

Самый лучший и надежный способ — найти неплотность методом исключения: к каждому участку топливной системы подключать поступления солярки не из бака, а из канистры. И поочередно проверять — сразу подключить к ТНВД, затем подключится уже перед отстойником и т.д.

Более быстрым и простым вариантом определить место подсоса будет подача давление в бак. Тогда в том месте, где подсасывает воздух, появится либо шипение, либо соединение начнет мокнуть.

Как найти подсос воздуха в коллекторе

На бензиновых двигателях неучтённый датчиками воздух попадает во впускной коллектор через неплотности или повреждения воздуховодов, прохудившиеся уплотнения форсунок, а также через шланги вакуумной системы тормозов.

Со стандартными местами подсоса разобрались, теперь также стоит выяснить, как искать подсос воздуха. Для этого существует несколько основных методов поиска.

Простой дымогенератор из сигареты

Масляный дымогенератор своими руками

Самый простой способ проверить есть ли подсос воздуха во впускном тракте после расходомера – открутить воздухоподводящий патрубок вместе с датчиком от корпуса воздушного фильтра и запустить двигатель. Затем прикрыть рукой узел с датчиком и смотреть на реакцию — если все в норме, то мотор должен заглохнуть, сильно сжав патрубок после датчика воздуха. В противном случае этого не произойдет и скорее всего можно будет услышать шипение. Если не удается найти подсос воздуха таким методом, то тогда нужно продолжить поиски уже другими доступными способами.

Зачастую ищут подсос либо пережимом шлангов, либо опрыскиванием вероятных мест горючими смесями, такими как: бензин, карбклинер или ВД-40. Но самым эффективным методом поиска места пропускания неучтенного воздуха, является применение дымогенератора.

Поиск подсоса воздуха

Как правило, проблемы с ХХ как и появление ошибки обедненной смеси, случаются только при сильном подсосе. Незначительный подсос можно определить при наблюдении топливной коррекции на холостых и повышенных оборотах.

Проверка подсоса воздуха, пережимая шланги

Чтобы найти место просачивания лишнего воздуха, запускаем двигатель и даем ему некоторое время поработать, а в это время ставим ухо востро и пытаемся услышать шипение, и если засечь не удалось, то пережимаем шланги, которые идут к впускному коллектору (от регулятора давления топлива, вакуумного усилителя и пр.). Когда после пережимания и отпускания наблюдаются изменения в работе двигателя, значит, неисправность на данном участке.

Также, иногда, применяют метод поиска сжатым воздухом. Для этого нужно на заглушенном двигателе закрыть патрубок от фильтра и через любую трубку качать воздух, предварительно обработав мыльным раствором весь впускной тракт.

Поиск подсоса воздуха методом пролива бензином

Как обнаружить подсос опрыскиванием

Установить место, где идет подсос воздуха в двигатель, эффективно помогает метод опрыскивания мест соединений какой-нибудь горючей смесью при работающем моторе. Это может быть как обычный бензин, так и очиститель. О том, что вы нашли место, где подсасывает, подскажет изменение оборотов двигателя (упадут или увеличатся). Нужно набрать в небольшой шприц горячей смеси и тонкой струйкой брызгать все места, где может быть подсос. Ведь когда бензин или другая горючая жидкость попадает на место нарушения герметичности, то в виде паров сразу же просачивается в камеру сгорания, что и приводит к скачку или падению оборотов.

При поиске подсосов стоит брызгать на:
  1. Резиновый патрубок от расходомера до регулятора холостого хода и от РХХ до крышки клапанов.
  2. Соединения впускного коллектора с ГБЦ (в месте, где стоит прокладка).
  3. Соединение ресивера и патрубка дросселя.
  4. Прокладки форсунок.
  5. Все резиновые шланги в местах соединения хомутами (впускная гофра и т.д.).
Проверка наличия подсоса дымогенератором

Дымогенератор мало у кого валяется в гараже, поэтому таким методом поиска нарушения герметичности в системе пользуются в основном на СТО. Хотя, если в гаражных условиях рассмотренными выше методами подсос не удалось найти, то можно сделать примитивный генератор дыма, хотя и обычный тоже имеет несложную конструкцию. Дым нагнетается в любое отверстие во впускном тракте, а затем начинает просачиваться сквозь прорехи.

Иван Матиешин

Лада 2109 Самый Зеленый Амулет ›
Бортжурнал ›
Проверка герметичности ( протекания ) форсунок.

Недавно делал чистку форсунок самостоятельно. Снимал, и через лампочку подключал к аккумулятору. Использовал для очистки очиститель карбюраторов ABRO. Форсунки дули не очень хорошим факелом. После прошло некоторое время.
Машинка у меня кушает много бензина, но думал с форсунками все в порядке, потому что при чистке не пропускали. Также колбасило на оборотах
И вот я выкрутил свечи посмотреть как они . Тут меня ждал сюрприз. Свеча 3 цилиндра была вся в бензине, как если ее окунуть в бак с бензином. Остальные свечи были вроде нечего. Через пару дней отрутил свечу 3 и 4 цилиндра (остальные не стал, не было времени), и опять 3 свеча в бензине. Прошло еще некоторое время, выкрутил 3 свечу, и она оказалась сухой…Что за епрст. Пару дней еще раз так повыкручивал, все время была сухая. НО! Я просто так жить не дам своей машинке 😀 буду насиловать, пока она как по мурзилке не будет работать.
Решил я собраться с силами и проверить форсунки на герметичность. Снял воздушный фильтр и патрубок к ресиверу.
НЕДОКОНЦА открутил винт, чтобы можно было вынуть топливные трубки из скобы. Отогнул их вниз.

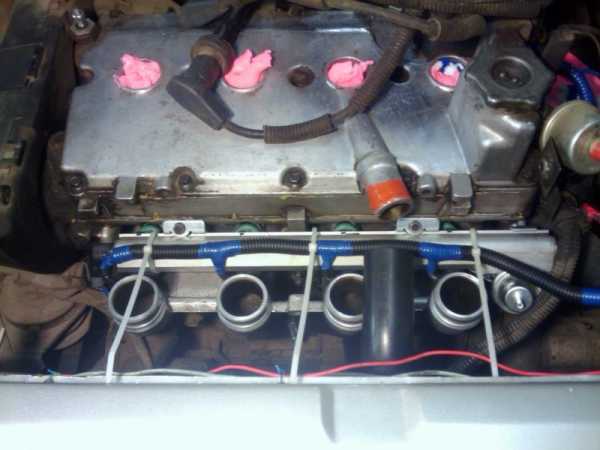

Открутил винты топливной рампы, повернул форсунки на себя, чтобы видеть сопла и подложил отвертку для фиксации в таком положении.

Насухо вытер каждую форсунку.

1 форсунка ( ДО )2 форсунка ( ДО )3 форсунка ( ДО )4 форсунка ( ДО )

Подсоеденил к топливной рампе манометр от насоса, чтобы смотреть за давление, но не нашел хомута, поэтому пропускал немного, так что давление можно не учитывать, но оно падало 🙂
Повернул ключ в положение зажигание, чтобы насос накачал в топливную рампу бензин. И сразу же, СРАЗУ увидел что все форсунки начали пропускать бензин, и немало… Тут я понял что попал на форсунки.

1 и 2 форсунка ( после)

3 форсунка ( после )4 форсунка ( после )

Теперь думаю как, какие и где заказать форсунки чтоб подешевле и нормальные. По интернету поискав информацию пришел к выводу что аналог моих форсунок это BOSCH 0 280 158 110 (так как которые стоят сейчас у меня уже не выпускают давненько). Мой же аналог самый дорогой оказался среди других форсунок и БОШ и СИМЕНС… отлично че…Придется копить 🙂 Потому что хочу чтобы все было хорошо с моей машинкой.

evrasia-today.ru

Подсос воздуха во впускном коллекторе и других местах: симптомы


Диагностика и ремонт15 января 2018


В современных двигателях внутреннего сгорания, управляемых электроникой, количество поступающего в цилиндры воздуха строго учитывается специальными датчиками. Но когда воздушный поток находит альтернативный путь через неплотное соединение деталей, нормальная работа силового агрегата нарушается из-за существенного обеднения горючей смеси. Определить подсос воздуха во впускном коллекторе или иных местах – задача непростая, проявляющиеся симптомы слишком похожи на множество других неполадок. Тем не менее, проблема диагностики данной неисправности вполне решаема.

Признаки и причины подсоса

Когда в двигателе образуется неплотность, пропускающая дополнительный воздух, наблюдаются следующие симптомы:

  1. Первейший признак – «плавающие» обороты холостого хода. Мотор втягивает лишний воздух, а блок управления, анализирующий состав выхлопных газов с помощью лямбда – зонда, пытается правильно приготовить топливную смесь. Но ДМРВ (или ДАД) не учитывает часть притока, поэтому обороты нестабильны (о признаках неисправности датчика написано здесь).
  2. Доля топлива в горючей смеси уменьшается, отсюда затрудненный пуск силового агрегата «на холодную», когда необходимо обогащение.
  3. Из-за обеднения смеси теряется мощность двигателя – автомобиль тяжелее трогается с места и разгоняется.
  4. Поскольку водитель начинает сильнее нажимать педаль газа и принудительно увеличивать обороты, повышается потребление горючего.

Справка. На карбюраторных двигателях паразитный воздушный поток вызывает скачки оборотов до 2000 об/мин и более, втягивая бензин через главные топливные жиклеры в обход системы холостого хода. Регулировочные винты не действуют.

Существует несколько причин, почему нарушается герметичность соединений и двигатель подсасывает воздух:

  • деформация прилегающих плоскостей (например, всасывающего коллектора к ГБЦ) в результате перегрева;
  • слишком частое использование автомобильной моющей химии, способной размягчить прокладки и герметики;
  • прохудившиеся шланги либо хомуты на патрубках отбора вакуума в двигателе.

На дизелях воздух иногда втягивается топливным насосом через неплотности магистрали, проложенной от бака. В карбюраторах путь воздушному потоку открывается сквозь изношенные оси и выработанные заслонки.

Где может проникать воздух?

Чтобы проверить наличие подсоса в двигателе, нужно понимать, где следует искать. На моторах, оснащенных инжектором, воздух может подсасываться в следующих местах:

  • прокладка на фланце головки цилиндров, куда прилегает впускной коллектор;
  • корпус вакуумного усилителя тормозной системы;
  • шланг отбора вакуума для усилителя;
  • прокладка дросселя;
  • через форсунки со слабыми уплотняющими кольцами;
  • на фланце регулятора холостого хода;
  • сквозь заклинивший клапан бачка – адсорбера.

Изношенные карбюраторы, чей посадочный фланец прогнулся от воздействия высокой температуры, нередко пропускают воздушный поток на стыке с коллектором. Второе «больное» место – дроссельные заслонки обеих камер, которые в результате износа становятся овальными. Подсос происходит через боковые зазоры и вызывает самопроизвольное истечение бензина из главного диффузора, отчего двигатель раскручивается до 2000 об/мин на холостом ходу.

Слабое звено дизеля – топливная магистраль, идущая от бака до насоса высокого давления. Пластиковые трубки и хомуты со временем теряют герметичность и насос, создающий на участке разрежение, подтягивает воздух сквозь невидимые щели. Он проходит по магистрали и через форсунки подается в камеры сгорания. Главная проблема заключается в обнаружении проблемы: прохудившиеся соединения не подтекают, поскольку наружное давление выше внутреннего.

Методы обнаружения неисправности

Как правило, о возможности проникновения воздуха сквозь неплотное соединение вспоминают в последнюю очередь, когда исключены остальные неполадки – выход из строя датчиков, регуляторов и так далее. Между тем существует простой способ найти подсос воздуха – на работающем двигателе медленно закрыть патрубок дроссельной заслонки ладонью. Если мотор не глохнет, то на участке после датчика ДМРВ появилась щель, куда просачивается дополнительный поток.

Примечание. Услышать свист либо шипение в месте подсоса – задача непростая, поскольку мешает шум работающего мотора. Поэтому данный способ диагностики не годится.

Чтобы локализовать проблемное место, рекомендуется проверить герметичность тормозного вакуумного усилителя следующим образом:

  1. Заведите мотор и дождитесь, пока стабилизируются обороты холостого хода.
  2. Передавите в нескольких точках резиновый патрубок, ведущий от силового агрегата к корпусу усилителя.
  3. Если работа двигателя не изменится, то на данном участке подсоса нет. На неисправность укажет повышение оборотов коленчатого вала.

Аналогичным способом проверьте все шланги, отбирающие вакуум от мотора. Если обороты коленвала меняются при сдавливании и последующем отпускании патрубков, ищите ослабленный хомут либо трещину в шланге.

Отыскать подсос воздуха через дроссельную заслонку, коллектор и другие детали двигателя поможет компрессор. Нагнетающий шланг с переходником вкручивается вместо любой свечи зажигания, затем коленчатый вал поворачивается в положение, когда впускной клапан данного цилиндра открыт. Нагнетая воздух под давлением 4–6 Бар, обработайте все стыки мыльным раствором – в проблемной точке сразу появятся пузыри.

Отлично себя зарекомендовал старый «дедовский» метод – поливка соединений горючей жидкостью. Как производится диагностика:

  1. Наберите в шприц объемом 20 см3 бензина.
  2. Запустите двигатель и обождите, пока холостой ход немного выровняется.
  3. Аккуратно поливайте бензином подозрительные точки, выдавливая горючее прямо на прокладки.
  4. Если подсос идет через впускной коллектор, то поршни станут втягивать разлитый бензин вместе с воздухом и обороты заметно повысятся. Действуйте аккуратно, чтобы горючее не попало на электропроводку.

Способ поливки одинаково хорошо подходит для проверки коллектора, уплотнений форсунок и прокладки дросселя. А вот проверить заслонки карбюратора шприцем не выйдет, поскольку к ним нельзя подобраться. Чтобы убедиться в наличии выработки и образовании боковых щелей, агрегат придется снять и очистить от сажи стенки камер.

Магистраль, подающую солярку к ТНВД дизельного мотора, проверить сложнее. Здесь подойдет способ с применением компрессора и мыльной пены, но подобное оборудование есть не в каждом гараже. Придется идти по стыкам всей трубки и диагностировать подсос методом исключения. Обливать соединения дизельным топливом бессмысленно – эффект будет незначительный и перемен в работе мотора вы не услышите.

Один из новейших методов диагностики предполагает использование специального устройства – генератора дыма. Подключение производится, как и в случае с компрессором, к свечному отверстию любого цилиндра. После запуска дымогенератора нетрудно отыскать точку проникновения воздуха. Чтобы лучше видеть поднимающиеся струйки дыма, рекомендуется применять галогенную лампу.

autochainik.ru

Подсос воздуха через форсунки симптомы

Подсос воздуха через форсунки симптомы ваз 2114. Возможные неисправности, чистка и регулировка

Для определения скорости и степени открытия дроссельной заслонки используется датчик расположения дроссельной заслонки. Датчик положения дроссельной заслонки или как его сокращённо называют ДПДЗ – это устройство, которое изначально было предназначено для преобразования углового положения дроссельной заслонки в напряжение постоянного тока. Этот датчик считается одним из датчиков всех систем электронного управления двигателем автомобиля с топливным впрыскиванием. После получения сигнала датчика положения дроссельной заслонки контролёром отслеживается угол, на который отклонилась дроссельная заслонка. На основании информации полученной с датчика дроссельной заслонки электронным блоком управления производится выбор режима передачи топлива.

Чистка дроссельной заслонки

В данной статье мы постараемся ответить такие часто задаваемые вопросы:

  1. Подсос воздуха через так называемую дроссельную заслонку;
  2. Признаки неисправности дроссельной заслонки;
  3. Как убрать масло в дроссельной заслонке?;
  4. Что делать если после чистки дроссельной заслонки поднялись обороты?;
  5. Чистка и регулировка дроссельной заслонки.

Неисправности дроссельной заслонки и методы их устранения

Прежде чем обсудить диагностику и признаки неисправности датчика расположения дроссельной заслонки, поговорим о значимости датчика. Датчик положения дроссельной заслонки играет огромную роль в управлении двигателем автомобиля, потому как благодаря его показаниям блоком управления производится расчёт пропорций топлива, а также корректировка момента зажигания. В случае поломки этого датчика водитель сразу получает уведомление об ошибке через блок управления. Уведомление об ошибке появляется на панели приборов, а именно вы увидите загоревшуюся лампочку – “Chek”. Обратите внимание на то, что возникшая ошибка указывает исключительно на неисправность в цепочке датчика положения дроссельной заслонки, но не может локализировать её. То есть в случае нарушения настроек датчика блок не сможет распознать ошибку.

ДЛЯ УСТРАНЕНИЯ ПОЛОМКИ КАЖДОМУ ВОДИТЕЛЮ НЕОБХОДИМО ЗНАТЬ ЭЛЕМЕНТАРНЫЕ ПРИЗНАКИ НЕИСПРАВНОСТИ. МНОГИЕ ВОДИТЕЛИ ПРИ СТАЛКИВАНИИ С ТАКОЙ ПРОБЛЕМОЙ РЕШАЮТ ПОЧИСТИТЬ ИЛИ ЗАМЕНИТЬ ДРОССЕЛЬНУЮ ЗАСЛОНКУ, НО ПОСЛЕ ЭТОГО МОГУТ ПОДНЯТЬСЯ ОБОРОТЫ. ДЛЯ ТОГО ЧТОБЫ ВЕРНУТЬ ПРЕЖНИЕ ОБОРОТЫ НУЖНО ОТРЕГУЛИРОВАТЬ ДРОССЕЛЬНУЮ ЗАСЛОНКУ, А КАК ИМЕННО ЭТО СДЕЛАТЬ МЫ РАССКАЖЕМ НЕМНОГО ПОЗЖЕ.

Электрическая система руководства двигателем фиксирует отказы, касающиеся обрыва проводов или их замыкания. В системе зажигания и питания могут наблюдаться некие признаки неисправности. Также вследствие поломки может возникать подсос воздуха через так называемую дроссельную заслонку или подняться обороты. Обороты имеют определённые внешние признаки, но коды ошибок не помечаются в памяти электрического блока. Рассмотрим основные признаки поломок:

Устройство дроссельной заслонки:

  1. Небольшое затруднение во время запуска двигателя;
  2. Чувствуются провалы или рывки во время функционирования двигателя;
  3. Достаточно маленькая мощность;
  4. Частое возникновение детонации;
  5. Проваливания, задерживания и подёргивания;
  6. Функционирование двигателя с небольшими перебоями;
  7. Увеличение топливного расхода;
  8. В системе выпускания выхлопных газов при переработке бензина возникает
  9. специфический бензиновый запах;
  10. Неустойчивость при функционировании двигателя, а во время работы на холодном ходу остановка;
  11. Иногда самовоспламеняется топливная смесь;

Во впускном трубопроводе или глушителе слышны некие хлопки. Если вы обнаружили, какую-то из вышеперечисленных неисправностей, но системой самодиагностики не определяется код поломки по датчику расположения дроссельной заслонки, не нужно делать поспешные выводы и менять его. В таком случае обнаруженные вами неисправности могут создаваться абсолютно другими причинами.

Теперь поговорим о том, как диагностировать подсос воздуха через дроссель. Перед тем как исправлять причины, по которым появился подсос воздуха, ознакомьтесь с последствиями. Естественно после избегания проблем с подсосом воздуха могут возникнуть неприятные последствия, а именно повысится обороты. Для того чтобы определиться происходит ли вообще подсос воздуха и его причинами проверьте такие места:

  1. Дроссельную заслонку и её ось;
  2. Форсунку холодного старта;
  3. Гофру за датчиком расположения дроссельной заслонки;
  4. Вход очистителя картерных газов, находящийся на гофре;
  5. Соединение дроссельной заслонки и гофры;
  6. Кольца форсунок;
  7. Выводы, через которые выходят бензиновые пары;
  8. Трубку вакуумного тормозного усилителя.

Ремонт дроссельной заслонки

Как проверить места, в которых может возникнуть подсос воздуха?

  1. При помощи солярки пролейте места посадки форсунок;
  2. Отсоедините ДМРВ от корпуса воздушного фильтра и прикройте его рукой. После этого гофра должна немного съёжиться и в лучшем случае из-за того что прекратился подсос воздуха двигатель заглохнет;
  3. Отсоедините все кроме дроссельной заслонки и закройте её рукой. После этого из-за того что прекратился подсос воздуха двигатель также должен заглохнуть;
  4. Опрыскивайте карбклинером места, в которых происходит подсос воздуха.
Чистка и регулировка дроссельной заслонки

Мы разобрались с тем как диагностировать подсос воздуха и теперь обсудим последствия, которые могут возникнуть. Как-то раз тут и чаще всего происходит подсос воздуха, я почистил дроссельную заслонку, но после поднялись обороты. И это достаточно популярная проблема! Довольно часто у водителей возникает такой вопрос: Почистил дроссельную заслонку, и после этого сильно поднялись обороты. Что делать?.

Итак, после того как у вас возник вопрос вроде “Я почистил, что делать дальше? У меня обороты поднялись!” волноваться не стоит. Причина, по которой у вас повысились обороты, скорее всего, заключается в неправильном регулировании. Проверку и регулирование необходимо начинать с включения зажигания. Если лампочка не загорается, то переходим непосредственно к самому датчику расположения дросселя. Здесь при помощи мультиметра необходимо провести проверку минуса. Поочерёдно прокалывайте проводки и ищите массу, но не включайте при этом зажигание. Таким же способом можно удостовериться и в исправности цепочки питания, для этого поочерёдно прокалывайте проводки. Дальше переходим к выполнению таких основных задач:

  1. Убедитесь, что контакты холостого хода размыкаются;
  2. Проверьте состояние дорожек, которые проводят ток, и плёночный резистор.

Неисправности дроссельной заслонки

На разъёме датчика размещения дроссельной заслонки найдите контакт холостого хода и посадите на него щуп мультиметра, а после передвиньте её. В случае правильного отрегулирования датчика во время движения напряжение сразу же начнёт изменяться от нуля до напряжения питания. Покрытие переменного плёночного резистора оказывает сильное влияние на беспрепятственное функционирование датчика положения дроссельной заслонки, а это очень важно для правильного восприятия данных блоком управления двигателя. Установите щуп на последний проводок и неспешно двигайте дроссельную заслонку. После этого напряжение должно медленно возрастать без каких-либо скачков и провалов.

Алгоритм регулирования:

  1. Снимите гофрированную трубку и проверьте состояние дроссельной заслонки;
  2. При помощи ватки, пропитанной бензином, протрите впускной коллектор и заслонку;
  3. Открутите до конца упорный винтик заслонки и резко отпустите;
  4. Отрегулируйте нажатие винтика и дальше щёлкайте заслонкой. После прекращения закусывания заслонки проконтрите винтик гайкой;
  5. Поставьте щуп мультиметра на контакт холостого хода и между упорным винтиком и заслонкой;
  6. Поворачивайте корпус датчика до того момента, когда напряжение начнёт меняться и откроется заслонка;
  7. Зафиксируйте винтики.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.


 Загрузка …

www.vazzz.ru

Подсос воздуха и новые форсунки — бортжурнал Лада 2112 «Аварийная» 2003 года на DRIVE2

Ну чтож, как и писал в прошлой записи где то в районе форсунок был подсос воздуха машина толком не ехала и наровила на каждом светофоре заглохнуть.Надоело это все и как только появилось время начал искать. Искал методом исключения, тоесть открутил от ДМВР гофру дул в нее ртом и слушал где свистит. Первую и самую большую нашел сразу, услышал в районе где рессивер соединяеться резиновыми муфтами с впускным колектором сунул туда руку и точно дует.

А вот и дырка, результат хлопков при включении зажигания…

нашел из старых запасов более менее нормальную и поставил. Ну и раз уже все разобрано поменял форсы

Взял такие Бош 110

рампа со старыми форсами

новые уже на месте

все собрал пошел собирать в кучу и искать подсос дальше…и пля пля пля…когда ставил дроссель на месте он гад треснул в том же месте что и предыдущий… вот нахера делать из такого метала эту чудо штуковину? уроды…но вроде щель небольшая была замазал холодной сваркой холостые были вроде все работало… но уже собрался ехать за новым. И пока жена собиралась решил сделать замер давления топлива. незнаю как видео выложить(((Ну да ладно все ок, заглушил и через какое то время минут 15 наверно давление уже на нуле…ну вот как так?РДТ новый и рабочий, форсы новые бензонасос тоже новый…вот же пля…думаю что обратный клапан бензонасоса чудит гад.Но на этом приключения только начались)))Пришла значит жена, я снял приблуду для замера давления, завел и поехали…но ехала она с провалами. Сначала подумал что всетаки дросель хорошо треснул, но тут она заглохла … завожу даю газу глохнет…вышел открываю капотину а там…ВСЕ В БЕНЗИНЕ…ипать начитавшись про возгорания бегом в багажник жене вручаю огнетушитель сам бегом откручиваю клемы от аккумулятора…Вроде пронесло стою ахреневаю…отошел покурил))))…оказалось манометр для замера продавил иглу на нипеле и он остался открытым…выкрутил его игла отскочила на место вроде работает закрутил обратно… часа через пол когда бензин почти высох накинул клеммы, жена опять же с огнетушителем)) завожу и все вроде ок…нипель держит машина едет!Съездил на рынок нашел новый дроссель, договорился с продавцом и взял за пол цены но уже без датчиков!Нафиг они мне и так уже 2ва комплекта.

Приехал обратно, и начал ставить… выкинул нафиг прокладку дросселя поставил новую и потихоньку оч аккуратно поставил…затягивал по пол оборота гаждую гайку… заменил трубку абсорбера на новую, и маленький шланчик который сверху с центра идет на клапанную крышку. Все поставил и начал опять дуть в гофру…шипит где то цука…в районе дросселя((((…пихал руку везде так и непонял, позвал жену закурил и стал дуть дымом а жена смотрела откуда, дым пошел но откуда понять так и не смогли! Уже и датчики откручивал закрывал дырку рукой, но нифига не оттуда. И тут вытащил я значит шланг малой вентеляции закрыл рукой дырку, дунул и чуть не лопнул)))подсос почти весь пропал))) Оказалось вентелция не герметична сосет где то из под самой клапанной крышки через этот шланг!Но уже темнело да и герметика не было, временно заглушил дырку на гофре а вентиляцию протянул к днищу.

Временная мера

Ну вот както так…но машинка все равно как то плохо зараза тянет, хлопки в рессивере пропали расход на ХХ упал до 0,6 а вот расход воздуха все равно 9-10, АЦП ДМВР померил там 0.99 как и должно быть…и провалы присутствуют…Уже закрадываються плохие мысли о деформации гбц и вследствии чего подсос воздуха через прокладку…(((кипел зимой…

Едешь вроде все хорошо а на разгон она вообще вялая какая то(((

www.drive2.ru

Подсос воздуха

Симптомы подсоса воздуха Симптомы подсоса воздуха двигателем чаще всего однозначны:

1. Неуверенный старт по утрам.

2. Неустойчивый холостой ход – обороты холостого хода постоянно меняются и ниже 1000 об/мин. двигатель может глохнуть. На авто с карбюраторным двигателем, винт качества и количества стает малозначимым для настройки режима ХХ поскольку воздух идет в обход канала ХХ. 3. Падение мощности — во впускном тракте на системах с MAF (датчик массового расхода воздуха) — низкие обороты холостого хода; на системах с MAP сенсором (датчик абсолютного давления) наоборот — повышенные обороты ХХ, ошибки по лямбде, бедная смесь, пропуски воспламенения. 4. Увеличение расход топлива — чтобы трогаться и продолжать движение, нужно постоянно держать высокие обороты, при этом дольше находится на пониженной передаче.

Места подсоса воздуха

К основным местам, через которые может происходить подсос относятся: — прокладка впускного коллектора; — прокладка на дроссельной заслонке; — на участке патрубка от воздушного фильтра до дроссельного узла; — уплотнительные кольца форсунок; — вакуумный усилитель тормозов; — вакуумные шланги; — клапан адсорбера; — регулятор холостого хода (если он есть) Отдельно стоит рассматривать места подсос воздуха на карбюраторных двигателях. Поскольку там нет электроники, и воздух может сосать лишь на вакуумном усилителе или где-то в карбюратор.


Места подсоса (карбюратор)

1. У винта качества топливной смеси; 2. За прокладку под карбюратором – участки с копотью верный признак; 3. Сквозь не плотное прилегание дроссельной заслонки; 4. Через оси дросселей; 5. Нарушения целостности диафрагм демпфера дросселя, экономайзера или пускового.

Подсос воздуха в топливной системе дизеля

В топливной системе дизельного двигателя завоздушивание происходит, как правило, из-за негерметичного стыка трубок топливной системы низкого давления (от бака до фильтра и от фильтра до ТНВД). Причина подсоса на дизельном авто Подсос воздуха в негерметичной топливной системе происходит потому, что атмосферное давление выше чем то, которое создается при работе насоса сосущего солярку из бака. Такую разгерметизацию обнаружить по течи практически не возможно. На современных дизельных двигателях проблема подсоса воздуха в топливную систему встречается гораздо чаще, нежели на дизелях старого образца, и все через изменения конструкции подведения топливных шлангов, поскольку раньше они были латунные, а сейчас делают пластмассовые быстросъемы, которые имеют свой строк эксплуатации. Ведь пластмасса в результате вибраций имеет свойство стираться, а резиновые уплотнительные кольца изнашиваются. Особенно ярко такая проблема проявляется в зимнее время на автомобилях с пробегом более 150 тыс. км.

Основной повод, для подсоса, зачастую таков:

— старые шланги и ослабшие хомуты; — поврежденные топливные трубки; — потеря уплотнения на подключении топливного фильтра; — нарушена герметичность в обратной магистрали; — нарушено уплотнение приводного вала, оси рычага управления подачей топлива или в крышке ТНВД. В большинстве случаев происходит банальное старение резиновых уплотнений, причем топливная система может завоздушиваться при повреждении любой из ветвей, как прямой, так и обратной.

Признаки подсоса воздуха

Самая часта и распространенная – машина по утрам или после долгого простоя, перестает быстро заводится, приходится долго крутить стартером (при этом едет не большой дымок из выхлопной, так как это будет свидетельствовать о поступления топлива в цилиндры). Признаком большого подсоса является не только тяжелый запуск, но и при езде начинает глохнуть, и троить. Такое поведения автомобиля связано с тем, что ТНВД не успевает пропускать через себя пену только на высоких оборотах, а на холостых не справляется с большим количеством воздуха в топливной камере. Определить же, что проблема в работе дизельного двигателя связана именно с подсосом воздуха, поможет установка штатных трубок на прозрачные. Как найти подсос в топливной системе дизеля Тянуть воздух может в соединении, в поврежденной трубке или даже в баке. А найти можно методом исключения, либо подать давление в систему для разряжения.

Самый лучший и надежный способ — найти неплотность методом исключения: к каждому участку топливной системы подключать поступления солярки не из бака, а из канистры. И поочередно проверяем, сразу подключить к ТНВД затем подключится уже перед отстойником и т.д.

helpauto.pro

Устранение подсоса воздуха — бортжурнал Лада 2112 4×4 Тарзан 3 2001 года на DRIVE2

Некоторое время назад начал замечать, что при сбросе газа и на холостых машина как-то плохо работает. Подтраивает и пытается заглохнуть.

Доездился я до того момента, когда уже при каждом сбросе газа (на светофоре) машина просто глохла. Холостой ход пропал полностью.

Первым делом попробовал заменить регулятор холостого хода (РХХ)

Старый РХХ

Не помогло. На замену датчика положения дроссельной заслонки (ДПДЗ) машина тоже не реагировала. Оставался один вариант — где-то есть подсос воздуха во впускном тракте. Тем более что бортовой компьютер пару раз выдавал ошибку Слишком бедная смесь. Определить наличие подсоса не сложно, а вот найти его место — это уже задачка посложнее.

В теории, для определения наличия подсоса нужно на заведенном двигателе закрыть рукой ДМРВ и исправный двигатель должен заглохнуть сильно сжав резиновый патрубок после ДМРВ. У меня такого не произошло и отчетливо было слышно шипение. Патрубок и не думал даже сжиматься.

Подсос точно есть, осталось найти его место. Для этого берем очиститель карбюратора и брызгаем на все места соединений во впускном тракте. На такую процедуру мой двигатель реагировал повышением оборотов. И как мне показалось я нашел место подсоса — резиновые муфты соединяющие ресивер и впускной коллектор (забегая вперед скажу, что я ошибся).

Итак, первое что я решил сделать — заменить муфты.

муфта

Снимаем ресивер:

вид на двигатель после снятия ресивера

И ставим все обратно уже с новыми муфтами

собрано

И вот тут меня ожидала неприятность — двигатель все также троил и глох при сбросе газа. Значит подсос где-то в другом месте — а их оставалось не так много: это уплотнительные кольца форсунок (это как раз мой случай) и прокладка впускного коллектора.

Снова снимаем ресивер и дальше снимаем топливную рампу. Когда я открутил два болта на рампе, то она без каких-либо усилий вывалилась из блока. Стало понятно что уплотнительным кольцам форсунок пришел капец.

Отверстия под форсунки

Когда я снял топливную рампу, то меня одолел тихий ужас. На трубке подачи топлива стояла резинка, стянутая хомутами.

топливная рампа

она же — вид с другой стороны

вклеенный водопроводный штуцер

Мне что-то страшно стало (все-таки там давление 3 атмосферы) и я решил заменить рампу.

старая и новая рампы

Заодно промыл форсунки нехитрым приспособлением:

Установка для промывки форсунок в домашних условиях

Чистые форсунки

Раз уж снял рампу, то почему бы не снять и впускной коллектор — а вдруг там тоже подсос.

двигатель…

Отмытый впускной коллектор

Ну а дальше все собираем в обратной последовательности

Коллектор и рампа на месте

Новые топливные трубки

Двигатель собран

Итогом проделанной работы стала стабильная работа двигателя на всех режимах работы, в том числе на холостых и при сбросе газа.

Цена вопроса: 2 400 ₽ Пробег: 180000 км

www.drive2.ru



«Питер — АТ»

ИНН 780703320484

ОГРНИП 313784720500453

piter-at.ru

симптомы, как проверить и найти место во впускном коллекторе, где может подсасывать. Как определить с помощью дымогенератора и устранить причину

Для нормальной работы бензиновому двигателю жизненно необходимо точное соотношение топлива к кислороду. Подсос воздуха во впускном коллекторе приводит к увеличению доли окислителя, что, естественно, регистрируется ЭБУ двигателя (Engine Control Unit). Рассмотрим основные причины и симптомы неисправности, а также как найти негерметичность во впускном тракте с помощью дымогенератора.

Симптомы

  • Нестабильная работа двигателя на холостых оборотах. На холостом ходу механическая дроссельная заслонка закрыта, а воздух во впускной коллектор идет через байпасный канал ДЗ. В таком режим разряжение за дроссельной заслонкой максимальное, поэтому симптомы подсоса воздуха проявляются ярче всего. Открывая дроссельную заслонку, мы увеличиваем проходное сечение для прохождения потока воздуха, поэтому негативное влияние подсоса на работу двигателя уменьшается.
  • Повышенные холостые обороты.
  • Нестабильная работа двигателя после резкого сброса газа (глохнет при торможении).
  • На приборной панели загорается Check Engine по причине ошибки P0171 – бедная смесь. Считать коды ошибки можно через диагностический разъем мультимарочным сканером с подходящим программным обеспечением либо специализированным диагностическим прибором. Если после удаления ошибка снова появляется на холостых оборотах, велика вероятность, что причина именно в подсосе воздуха, а не поломке ДМРВ, кислородного датчика.

Следует учитывать, что по отдельности каждый из симптомов еще не свидетельствует о подсосе неучтенного воздуха и может быть вызван неисправностями системы питания, ДМРВ, РХХ, дроссельного узла или лямбда-зонда.

Влияние на работу двигателя

Причина симптомов подсоса воздуха кроется в неучтенном кислороде, поступающем в цилиндры. Впору вспомнить назначение и принцип работы ДМРВ. Датчик установлен за воздушным фильтром. Следовательно, ЭБУ может посчитать лишь прошедший через нагревательный элемент поток. О подсосе говорят в том случае, когда во впускном тракте за ДМРВ имеется негерметичность, через которую во впускной коллектор засасывается неучтенный воздух. Поскольку ЭБУ рассчитывает порцию топлива, опираясь на показания ДМРВ, смесь на холостых оборотах получается обедненной (избыток окислителя).

В системах с МАР сенсором (ДАД) ЭБУ опирается на давление во впускном коллекторе. Но для нормальной работы проходное сечение байпасного канала, которое контролируется вылетом штока РХХ, и степень открытия дроссельной заслонки должны соответствовать калибровкам, заложенным в ЭБУ двигателя. Разумеется, подсос неучтенного воздуха вносит неразбериху в работу блока управления, поэтому он всячески пытается синхронизировать работу исполнительных механизмов и показания датчика. Поэтому начинают плавать обороты, и в целом холостой ход нестабилен.

Возможные места негерметичности впускного тракта

  • Все трубки, шланги вакуумной системы. Чаще всего шланги рассыхаются в местах соединения со штуцерами, трескаются на изгибах. Также подсос неучтенного воздуха может возникнуть вследствие невнимательности, когда после ремонта забывают подключить либо путают местами шланги, сдергивают их со штуцеров по неосторожности.
  • Система вакуумного усилителя тормозов. Подсос воздуха может происходить не только через обратный клапан или шланг, но и через порванную мембрану, разгерметизацию корпуса вакуумной камеры. Мы уже рассматривали, как проверить ВУТ.
  • Прокладка впускного коллектора.
  • Уплотнительные резинки форсунок.

  • Уплотнитель РХХ в месте прикручивания к корпусу ДЗ.
  • Ось вращения механической дроссельной заслонки. Возникшая на больших пробегах выработка приводит к появлению люфта. Дроссельные заслонки с электропроводом проблемой подсоса неучтенного воздуха в таких местах не страдают.
  • Трещина во впускном коллекторе. Довольно типичная проблема для авто с пластиковыми коллекторами.
  • Система вентиляции картерных газов. Причиной подсоса становится негерметичность шлангов, трубок, клапана.
  • Негерметичность системы вентиляции бензобака.

Применение диагностического прибора

Сканер позволяет определить дополнительные симптомы, свидетельствующие о том, что причина нестабильных холостых оборотов именно в подсосе воздуха, Прибор позволит в реальном времени наблюдать:

  • показания лямбда-зонда;
  • степень открытия дроссельной заслонки;
  • положение регулятора холостого хода;
  • желаемые и действительные обороты холостого хода;
  • долгосрочные и краткосрочные топливные коррекции.

На видео специалист-диагност поясняет, как именно использовать эти значения для диагностики подсоса воздуха в двигателе.

Локализируем причину

Рассмотрим основные методы определения причины подсоса воздуха без использования дымогенератора.

  • Разбрызгивание очистителя карбюратора вблизи элементов впускного тракта. В состав очистителей входят легко испаряемые и воспламеняемые компоненты. Попадая через место подсоса воздуха в цилиндры, очиститель обогащает топливную смесь. В особо критичных случаях в такие моменты наблюдается кратковременное поднятие оборотов двигателя. Но гораздо достоверней во время теста наблюдать с помощью диагностического прибора за краткосрочной топливной коррекцией. Значения при всасывании очистителя будут подниматься, так как лямбда-зонд зарегистрирует обогащение смеси.
  • Разбрызгивание воды. Цель проверки – услышать характерный звук всасывания воды, что обязательно произойдет в месте подсоса воздуха. Для удобства наберите в бутылку воды, предварительно сделав небольшое отверстие в крышке. Обильно полейте места подключения шлангов вакуумной системы, по возможности место стыка блока цилиндров и впускного коллектора. С особой внимательностью проверьте участок после дроссельной заслонки, так как там разряжение и риск появления подсоса выше всего. Но не стоит целиком заливать двигатель холодной водой, а особенно, выпускной коллектор. Резкий перепад температур может привести к его растрескиванию.

Тест дымогенератором

Смысл проверки заключается в подаче во впускной тракт дыма. В местах подсоса воздуха дым будет выходить, что и позволит локализировать негерметичность. Вы можете купить дымогенератор либо соорудить прибор своими руками. В интернете предостаточно различных вариантов конструкции, один из которых показан на видео ниже.

Как дымогенератором найти место подсоса воздуха?

  1. Заблокируйте впускной патрубок перед воздушным фильтром. Если этого не сделать давление дыма во впускном тракте нарастать будет медленно.
  2. Отсоедините один из доступных шлангов вакуумной системы, вместо него подключите шланг дымогенератора.

С помощью компрессора подайте дым. Когда система полностью заполнится, вам остается наблюдать за местами утечки дыма, которые могут спровоцировать подсос неучтенного воздуха во впускной коллектор.

autolirika.ru

Подсос воздуха симптомы ваз 2110

Как Найти Подсос Воздуха (Причины)

Когда автомобиль при старте с места (резком) начинает на секундочку захлебываться, а в некоторых случаях даже глохнет — это 99% подсос воздуха. Поскольку лишний воздух, попадающий в цилиндры двигателя, вызывает резкое обеднение смеси и, как следствие, трудности воспламенения. Мотор троит и может глохнуть на холостых.

В данной статье мы научимся определять:

Симптомы подсоса воздуха

Симптомы подсоса воздуха двигателем чаще всего однозначны:

  1. Неуверенный старт по утрам.
  2. Неустойчивый холостой ход – обороты холостого хода постоянно меняются и ниже 1000 об/мин. двигатель может глохнуть. На авто с карбюраторным двигателем, винт качества и количества стает малозначимым для настройки режима ХХ поскольку воздух идет в обход канала ХХ.
  3. Падение мощности — во впускном тракте на системах с MAF (датчик массового расхода воздуха) — низкие обороты холостого хода; на системах с MAP сенсором (датчик абсолютного давления) наоборот — повышенные обороты ХХ, ошибки по лямбде, бедная смесь, пропуски воспламенения.
  4. Увеличение расход топлива — чтобы трогаться и продолжать движение, нужно постоянно держать высокие обороты, при этом дольше находится на пониженной передаче.

Места подсоса воздуха

К основным местам, через которые может происходить подсос, относится:

  • прокладка впускного коллектора;
  • прокладка на дроссельной заслонке;
  • участок патрубка от воздушного фильтра до дроссельного узла;
  • уплотнительные кольца форсунок;
  • вакуумный усилитель тормозов;
  • вакуумные шланги;
  • клапан адсорбера;
  • регулятор холостого хода (если он есть).

Поиск подсоса воздуха дымомПоиск подсоса воздуха дымом

Отдельно стоит рассматривать места подсос воздуха на карбюраторных двигателях — там нет электроники, и воздух может сосать лишь на вакуумном усилителе или где-то в карбюратор.

Места подсоса (карбюратор)
  1. У винта качества топливной смеси.
  2. За прокладку под карбюратором – участки с копотью верный признак.
  3. Сквозь не плотное прилегание дроссельной заслонки.
  4. Через оси дросселей.
  5. Нарушения целостности диафрагм демпфера дросселя, экономайзера или пускового.

Подсос воздуха в топливной системе дизеля

В топливной системе дизельного двигателя завоздушивание происходит, как правило, из-за негерметичного стыка трубок топливной системы низкого давления (от бака до фильтра и от фильтра до ТНВД).

Причина подсоса на дизельном авто

Подсос воздуха в негерметичной топливной системе происходит потому, что атмосферное давление выше чем то, которое создается при работе насоса сосущего солярку из бака. Такую разгерметизацию обнаружить по течи практически невозможно.

На современных дизельных двигателях проблема подсоса воздуха в топливную систему встречается гораздо чаще, нежели на дизелях старого образца. Все через изменения конструкции подведения топливных шлангов, поскольку раньше они были латунные, а сейчас делают пластмассовые быстросъемы, которые имеют свой строк эксплуатации.

Пластмасса, в результате вибраций, имеет свойство стираться, а резиновые уплотнительные кольца -изнашиваться. Особенно ярко такая проблема проявляется в зимнее время на автомобилях с пробегом более 150 тыс. км.

Основные поводы для подсоса, зачастую, таковы:

  • старые шланги и ослабшие хомуты;
  • поврежденные топливные трубки;
  • потеря уплотнения на подключении топливного фильтра;
  • нарушена герметичность в обратной магистрали;
  • нарушено уплотнение приводного вала, оси рычага управления подачей топлива или в крышке ТНВД.

В большинстве случаев происходит банальное старение резиновых уплотнений, причем топливная система может завоздушиваться при повреждении любой из ветвей, как прямой, так и обратной.

Признаки подсоса воздуха

Самая часта и распространенная – машина по утрам или после долгого простоя, перестает быстро заводится, приходится долго крутить стартером (при этом идет небольшой дымок из выхлопной — это будет свидетельствовать о поступления топлива в цилиндры). Признаком большого подсоса является не только тяжелый запуск, но и при езде начинает глохнуть, и троить.

Такое поведения автомобиля связано с тем, что ТНВД не успевает пропускать через себя пену только на высоких оборотах, а на холостых не справляется с большим количеством воздуха в топливной камере. Определить же, что проблема в работе дизельного двигателя связана именно с подсосом воздуха, поможет замена штатных трубок на прозрачные.

Как найти подсос в топливной системе дизеля

Тянуть воздух может в соединении, в поврежденной трубке или даже в баке. А найти можно методом исключения, либо подать давление в систему для разряжения.

Самый лучший и надежный способ — найти неплотность методом исключения: к каждому участку топливной системы подключать поступления солярки не из бака, а из канистры. И поочередно проверять — сразу подключить к ТНВД, затем подключится уже перед отстойником и т.д.

Более быстрым и простым вариантом определить место подсоса будет подача давление в бак. Тогда в том месте, где подсасывает воздух, появится либо шипение, либо соединение начнет мокнуть.

Способ проверки подсоса воздуха в топливной системе дизеля

Подсос воздуха во впускном коллекторе

Суть подсоса воздуха во впускном тракте заключается в том, что в двигатель вместе с топливом поступает лишний и неучтенный датчиком ДМРВ или ДАД воздух, что и приводит к обедненной топливовоздушной смеси в цилиндрах. А это, в свою очередь, способствует неправильной работе двигателя.

Причина подсоса воздуха
  1. Механическое воздействие.
  2. Перегрев (влияет на эластичность прокладок и герметика).
  3. Чрезмерное злоупотребление средствами чистки карбюраторов (сильно размягчает герметик и прокладки).

Наиболее проблематично найти место подсоса воздуха в районе прокладки между ГБЦ и впускным коллектором.

Как найти подсос воздуха в коллекторе

На бензиновых двигателях неучтённый датчиками воздух попадает во впускной коллектор через неплотности или повреждения воздуховодов, прохудившиеся уплотнения форсунок, а также через шланги вакуумной системы тормозов.

Со стандартными местами подсоса разобрались, теперь также стоит выяснить, как искать подсос воздуха. Для этого существует несколько основных методов поиска.

Простой дымогенератор из сигареты

Масляный дымогенератор своими руками

Самый простой способ проверить есть ли подсос воздуха во впускном тракте после расходомера – открутить воздухоподводящий патрубок

motorsmarine.ru
