Автомагнитола – как установить и подключить своими руками

Мультимедиа-система автомобиля (автомагнитола) – это универсальное радиоэлектронное цифровое устройство, предназначенное для прослушивания радиопередач, музыки, видеонаблюдения, навигации и коммуникации.

В современных автомобилях аудиоподготовка выполняется во время сборки – установлена антенна и динамики в дверях, проложена электропроводка и в бороде имеется отсек с разъемом для подключения магнитолы. Для установки магнитолы, если стандарты разъемов соответствуют, достаточно только состыковать их и вставить магнитолу в отсек.

Структурная и цветовая
схема подключения автомагнитолы в автомобиле

Перед первичной установкой или заменой морально устаревшей автомагнитолы своими руками нужно изучить принцип ее работы и схему подключения к электропроводке автомобиля.

Магнитолы любого производителя и типоразмера подключаются по одинаковой электрической схеме, только, случается, что присоединительный разъем в автомобиле по конструкции отличается от разъема на магнитоле.

Цветовая схема проводов на данной структурной схеме соответствует европейскому стандарту ISO. Обращаю внимание, что производители автомобилей, особенно азиатских стран, часто используют собственную цветовую маркировку проводов.

Как на автомагнитолу подается питающее напряжение

Для работы автомагнитолы на нее нужно подать питающее напряжение постоянного тока 12 В от аккумулятора. Обычно оно подается по трем проводам, на схеме это провода в изоляции черного (минус-масса), желтого и красного (+) цвета.

Проводом желтого цвета магнитола подключена непосредственно к выводу аккумулятора через предохранитель. Это необходимо чтобы, когда ключ из замка зажигания вынут в магнитоле сохранялись установленные настройки, включить автомагнитолу в таком случае невозможно. В дежурном режиме ток потребления магнитолы составляет всего несколько миллиампер, что сопоставимо с током саморазряда аккумулятора и практически не приводит к его разряду.

Основное питающее напряжение подается через замок зажигания по проводу красного цвета. Если ключ в замке зажигания повернут в положение АСС, даже когда двигатель не запущен, то автомагнитолу можно включить.

Красный провод можно соединить с желтым проводом, и тогда магнитола будет работать вне зависимости от замка зажигания. Но такое подключение снижает эксплуатационную безопасность и будет постоянно разряжаться аккумуляторная батарея, особенно если магнитолу забыть выключить. Поэтому подключать магнитолу таким способом не рекомендуется.

Цветовая схема подключения антенны

Автомобильная антенна представляет собой металлическую трубку или стержень заданной длины. Такая антенна подключается с помощью коаксиального кабеля с помощью разъема непосредственно к антенному гнезду магнитолы

На фотографии слева изображен разъем, идущий от антенны, а справа ответная часть гнездо, расположенное обычно на задней стенке автомагнитолы.

Для возможности приема радиопередач при большем удалении от источника радиосигнала иногда используют активные антенны, в которых в непосредственной близости от самой антенны дополнительно устанавливают высокочастотный усилитель. Для его работы требуется питающее напряжение 12 В, которое подается по синему проводу с белой полосой.

В некоторых моделях автомобилей антенна спрятана в шахте и выдвигается наружу с помощью электродвигателя и механического редуктора только тогда, когда магнитола включена. Двигатель работает при подаче питающего напряжения 12 В по проводу синего цвета.

Цветовая схема подключения и проверка автомобильных динамиков

Акустическая система автомобиля, как показано ниже на цветовой схеме подключения, обычно состоит из четырех широкополосных динамиков, установленных по одному в каждой из боковых дверей.

Динамики имеют полярность, и поэтому следует правильно их подключать. Динамик не аккумулятор, поэтому если попутать полярность подключения, то это не приведет к непоправимым последствиям. Будет только нарушена фазировка, в результате которой динамики будут работать в противофазе и звуковые волны, излучаемые одним динамиком, будут поглощаться противоположным. Громкость звука будет низкой, даже при большой подводимой мощности, не говоря уже о качестве.

Обычно рядом клеммами на динамике нанесено обозначение полярности. На громкоговорителе, изображенном на фотографии, кроме маркировки, в дополнение клеммы имеют разную ширину, положительный вывод шире.

Динамики по стандарту ISO подключаются к автомагнитоле с помощью двух одноцветных проводов. Провод, подключенный к плюсовой клемме, окрашен сплошным цветом, а на изоляции провода, идущего к минусовой клемме, вдоль всей длины нанесена черная полоса.

Проверка правильности фазировки автомобильных динамиков на слух

Проверка фазировки динамиков может понадобиться, если аудиоподготовка выполнялась самостоятельно, при замене разъема подключения магнитолы разъемом другого стандарта или после замены отказавшего динамика.

Если магнитола установлена в автомобиль и работает, то проверить правильность фазировки динамиков можно без приборов, на слух. В любой автомагнитоле есть функция настройки баланса – регулировки уровня громкости звучания правых и левых динамиков. Водитель автомобиля сидит слева, и находится ближе к левым динамикам. Для того чтобы звук с обеих сторон воспринимался ним с одинаковой громкостью можно с помощью балансировки увеличить громкость звучания правых динамиков.

Эта функция позволяет не только сбалансировать звук, но и проверить правильность фазировки динамиков. Если с помощью баланса увеличивать громкость звучания левых или правых динамиков, то общая громкость воспроизведения, особенно на низких частотах, должна уменьшается. Если не уменьшается, а увеличивается, то полярность подключения одного из динамиков не правильная.

В случае если полярность подключения одного из динамиков нарушена, то достаточно поменять местами провода в паре, идущие на него. Для определения неправильно подключенного динамика, придется последовательно менять местами провода в паре каждого из динамиков и проверять фазировку по выше описанной методике.

Устройство и проверка автомобильных динамиков омметром

Автомобильный громкоговоритель (динамик) – это закрепленный в корпусе (корзине) с помощью подвеса и центрирующей шайбы диффузор конической формы с катушкой из медного провода, размещенной в зазоре постоянного магнита.

На фотографии представлен классический низкочастотный электромагнитный громкоговоритель в разрезе. Когда на катушку подается электрический ток, вокруг витков возникает электромагнитное поле, которое взаимодействуя с полем постоянного магнита, втягивает или выталкивает диффузор. В результате возникает звуковая волна, которую мы и слышим в виде речи или музыкальных произведений.

На этой фотографии изображен средневысоко частотный громкоговоритель, состоящий из трех динамиков. Один из них, справа на фото, пьезоэлектрический излучатель, поэтому имеет высокое сопротивление и с помощью омметра его не прозвонить.

Средне и высокочастотные динамики часто подключают через фильтры, представляющие собой конденсатор. Поэтому проверять такой динамик нужно, подключая щупы омметра непосредственно к его выводам.

Активное сопротивление электродинамических динамиков лежит в пределах 1-16 Ом, поэтому проверить целостность катушки можно, прозвонив ее с помощью мультиметра, включенного в режим измерения сопротивления.

Мультиметр показал сопротивление 5,1 Ом, следовательно, катушка динамика исправна. Но случается, что витки проводов от подачи большой мощности слетает с катушки или, начинают цепляться за керн. Это легко проверить, равномерно и очень слабо надавливая пальцами на диффузор. Он должен легко и бесшумно утапливаться и возвращаться в исходное положение, не издавая посторонних звуков.

Если динамик прозванивается омметром и не издает шорохи при нажатии на диффузор, то он исправен.

Проверка и определение полярности динамика с помощью батарейки

Если в наличии нет мультиметра, то динамик можно проверить и заодно определить полярность его выводов (если отсутствует маркировка) с помощью любой батарейки или аккумулятора. Достаточно соединить выводы батарейки на секунду с выводами динамика.

При совпадении полярности подключения батарейки, когда «+» ее подключен к плюсовому выводу динамика, его диффузор подымится вверх, как показано на фотографии.

В противном случае диффузор втянется в корзину динамика. В момент подключения батарейки динамик издаст характерный шуршащий звук.

Для проверки подойдет любая, даже севшая батарейка или аккумулятор, напряжением не более 4,5 В. При большем напряжении и большой емкости батарейки можно сжечь катушку динамика. Батарейку типа «Крона», хотя напряжение на ее выводах составляет 9 В, можно использовать, так как она имеет малую емкость. Если под рукой нет батарейки, то подойдет любой сетевой источник постоянного тока, например, зарядка от мобильного телефона.

О выборе акустического кабеля для звуковых колонок

При самостоятельной аудиоподготовке при установке магнитолы или замене морально устаревшей на магнитолу с более мощным усилителем необходимо выбрать или проверить сечение проводов, идущих к динамикам. Методика выбора акустического кабеля отличается от правил выбора для электропроводки для электропроводки. Выбору акустического кабеля на сайте посвящена специальная статья.

Размеры магнитол – 1DIN и 2DIN

В бороде европейских и российских автомобилях имеется стандартное окно для установки магнитолы типоразмеров 1DIN или 2DIN. Обозначение соответствует международному стандарту ISO 7736 (Автомобильные головные устройства), разработанному в Германии в 1984 году. DIN (Deutsches Institut für Normung) переводится как Институт стандартизации Германии.

Как видно на чертеже, размеры 1DIN (180×50×160) и 2DIN (180×100×160) отличаются только высотой. У 2DIN она в два раза больше, чем у 1DIN. Следует отметить, что посадочная глубина 160 мм не зафиксирована в стандарте, но по факту во всех автомобилях соответствует этому размеру.

При выбо

ydoma.info

Как подключить автомагнитолу в машине своими руками? (фото

Добрый день. В сегодняшней статье я расскажу, как подключить автомагнитолу в машине и разберу типовые ошибки подключения магнитол. Традиционно для нашего сайта, статья снабжена подробной фото и видео инструкцией.



Внимание!

Если вы при подключении устроите т.н. короткое замыкание это может привести к оплавлению проводов, ожогам а в крайнем случае к пожару. Пожалуйста, подключая автомагнитолу, соблюдайте осторожность, тщательно изолируйте все соединения проводов и не забывайте про предохранитель…



Для подключения магнитолы нам потребуется:

  • Сама автомагнитола, динамики и их провода
  • Нож канцелярский или спец. инструмент для снятия изоляции с проводов.
  • Изоляционная лента.
  • Предохранитель (10а-15а) и его разъем.
  • Мультиметр или контрольная лампочка.
  • Батарейка типа «крона»



Самый простой вариант – автомобиль имеет аудиоподготовку.

Аудиоподготовка – т.е. в проводке автомобиля установлены специальные разъемы, антенна и в штатных местах закреплены динамики. Для многих моделей аудиоподготовка является опцией, и многие владельцы отказываются от нее ради удешевления автомобиля при покупке, но этого делать не следует, так как установщики магнитол попросят за это намного больше денег.



При заводской аудиоподготовке, установка магнитолы сводиться к приобретению переходника между разъемами проводки и вашей магнитолой.



Переходники свободно продаются в большинстве магазинов торгующих магнитолами, но при желании сэкономить их вполне можно заказать на алиэксперсс.



Выглядят переходники вот так:





Второй по сложности вариант – автомобиль не имеет аудиоподготовки но ранее была установлена магнитола (например, кассетная).



В этом случае необходимо заменить разъем подключения магнитолы, на разъем новой (а может вам повезет и они совпадут).



Схема для подключения автомагнитолы выглядит вот так:



Скорее всего после того как вы отрежете старый разъем магнитолы (делать это лучше при снятой клемме аккумулятора). У вас будет несколько проводов и вам надо определить, откуда они, обычно надо найти постоянный плюс, плюс от зажигания, массу и динамики.



Как это делается?

— Оголяем провода при помощи канцелярского ножа и располагаем их так чтобы они не замыкали.

— Надеваем клемму на аккумулятор.

— Один вывод контрольной лампы (или мультиметра) цепляем к кузову автомобиля (массе) а вторым выводом, последовательно, касаемся каждого из оголенных проводов. Когда лампочка загорится или мультиметр покажет напряжение, поздравляю, вы нашли постоянный плюс.

— Его лучше сразу скрутить с разъемом магнитолы (обычно провод желтого цвета и на нем написано BAT +12v) и заизолировать термоусадкой или изолентой. На этом проводе обязательно устанавливается плавкий предохранитель номиналом 10-15 ампер.



— Ищем плюс с замка зажигания, для этого открываем замок до положения – «зажигание включено» и аналогично, мультиметром или лампочкой ищем нужный провод. Найденный провод необходимо соединить с красным проводом разъема магнитолы (на проводе, обычно, написано ACC+) его пока не изолируем!

Примечание (иногда этот провод соединяют с постоянным плюсом, но в этом случае магнитола будет разряжать аккумулятор, так как у нее не будет дежурного режима)



— Ищем массу, для этого отсоединяем контрольную лампу от кузова и соединяем с только что сделанной последней скруткой и последовательно соединяем второй вывод контрольки (мультиметра) с оставшимися проводами. Как только лампочка загорится (или мультиметр покажет напряжение), вы нашли «массу». Соединяем её скруткой с черным проводом разъема магнитолы (обычно он подписан gnd, ground)

— Изолируем его и плюс от замка зажигания.

Все вы можете подключить магнитолу. Если все сделано, верно, она засветиться…. Но к магнитоле надо еще подключить динамики и антенну.



Подключение динамиков.

У вас осталось 10 проводов. Один из них кабель антенны, один плюс питания антенны и 8 проводов от динамиков.

Провода от динамиков обычно идут парой, но их маркировка не всегда верна. Поэтому нам понадобится батарейка крона.

На 1-2 секунды цепляем её к паре проводов и слушаем, какой динамик щелкнет. Далее смотрим на сам динамик и снова соединяем батарейку. Если динамик пошел вперед, значит, полярность верная, и прикручиваем его + к + и – к -, в соответствии со схемой. Если динамик пошел внутрь значит, полярность ошибочна и соединяем его наоборот.

Вот вам видео как определить полярность динамика:

За полярностью следить очень важно, так как в противном случае звук в машине будет очень низкого качества!



Последовательно проверяем и соединяем все динамики, передний левый. Задний левый, задний правый, передний правый.



Подключение антенны обычно сложностей не вызывает.



Вот небольшое видео про подключение автомагнитолы, но на нем перепутаны красный и желтый цвета (правильно написано в статье):





Третий по сложности вариант – автомагнитола устанавливается в автомобиль без аудиоподготовки впервые.



Не пугайтесь, текста тут много меньше так как нет нужды определять назначение проводов. Трудоемкость выше так как мы будем прокладывать эти провода!



Схема подключения не изменяется:

  • Тянем постоянный плюс от аккумуляторной батареи, обязательно через предохранитель 10-15 ампер, проводом 2.5-4 квадрата!

Есть вариант взять постоянный плюс с прикуривателя, но как показала практика, обычно, прикуриватель запитывается проводом 1.5 квадрата и имеет предохранитель 10 ампер. В моем автомобиле, при подключении насоса для подкачки колес, и работающей магнитоле этот предохранитель сгорал!



  • Ищем под панелью (например, на блоке предохранителей или на замке зажигания) провод, где появляется плюс при включении зажигания, и соответственно, оттуда тянем провод к плюсу магнитолы, который отвечает за включение.   Можно этот провод зацепить на постоянный плюс, но магнитола будет высасывать аккумулятор!



  • Прокладываем провод массы и надежно закрепляем его к кузову (например на крепление панели к кузову)



  • Устанавливаем в штатные места динамики и прокладываем их провода, обязательно соблюдая полярность!



  • Цепляем антенну и провод управления ей.



Установка магнитолы завершена, вы только что сэкономили 1.5-3 т.р.







Самый сложный вариант – автомагнитола устанавливается в автомобиль с нестандартной проводкой (грузовики и старинные автомобили).



Большинство автомагнитол рассчитаны на питание 12 вольт. На большинстве грузовых автомобилей применяется стандарт напряжения — 24 вольта, соответственно при подключении 12ти вольтовой автомагнитолы, в сеть 24 вольта, она неизбежно откажет.



Поэтому подключают автомагнитолу к одному аккумулятору, (тот который минусом прицеплен к кузову автомобиля), с его плюса тянут провод в кабину на магнитолу. Такое решение имеет место быть, но оно имеет существенный недостаток – за 1- 2 недели простоя аккумулятор сильно разрядиться и запустить двигатель без его зарядки будет невозможно!



Чтобы этого не происходило необходимо применять специальный преобразователь напряжения. Выглядит он вот так:

Обычно отказываются от памяти магнитолы и цепляют устройство вот по такой схеме:



По итогу у магнитолы не будет задействована функция памяти, но она не будет сажать аккумулятор и, самое главное, не надо протягивать нестандартный провод от аккумулятора в кабину.



Сами преобразователи продаются в интернет магазинах, как вариант рассмотрите покупку на aliexpress.



В случае со старинными автомобилями возможны нестандартные напряжения питания (6 вольт) или + на кузове автомобиля. Подключение автомагнитолы в таких автомобилях решается каждый раз индивидуально и общих рекомендаций не имеет.



На этом у меня сегодня все. Всем ровных дорог и надежным магнитол.



С уважением, администратор http://life-with-cars.ru

life-with-cars.ru

Как подключить магнитолу в машине: Инструкция, видео, схема

Вы решили подключить магнитолу самостоятельно, но увидев количество проводов, которые выходят из неё испугались что не справитесь? На самом деле ничего страшного здесь нет, и в данной статье мы разберемся, как подключить магнитолу в машине.

С чем можно столкнуться при не правильном подключении автомобильной магнитолы?

Нельзя сказать, что для правильной установки магнитолы совсем не нужно обладать никакими умениями. Желательно иметь хотя бы начальный опыт подключения электротехнических устройств, но это не является обязательным условием, следуя инструкции, выполнить установку сможет человек и без какого-либо опыта. Чтобы понять, все ли было сделано правильно, стоит проследить за работой магнитолы. Признаком допущения ошибки будет наличие следующих факторов:

  • Выключается магнитола при увеличении громкости.
  • При выключении зажигания сбиваются настройки магнитолы.
  • Магнитола садит аккумулятор в выключенном состоянии.
  • Звуковой сигнал заметно искажается, особенно при прослушивании на высокой громкости.

В очень редких ситуациях виноват не тот, кто подключал, а продавец, который продал некачественное изделие. Конечно, этот вариант исключать нельзя, но перепроверить схему подключения все же потребуется.

Размер и виды автомобильных магнитол

Универсальные магнитолы имеют стандартный размер, он может быть 1 – DIN (высота 5 см, ширина 18 см.) и 2 DIN. (высота 10 см, ширина 18 см.) Если вы меняете магнитолу с большой на маленькую (с 1 –DIN, на 2 – DIN) вам понадобится докупить специальный кармашек,  который будет закрывать недостающий дин. По подключению данные магнитолы имеют все одинаковый разъём его название ISO или ещё его называют евро разъём.

Магнитола размером 1 -DIN

Магнитола размером 2 — DIN

Карман для установки магнитолы 1 -DIN

Штатные магнитолы устанавливаются на автомобили с завода, и имеют нестандартный размер, в данном случае есть два варианта установки магнитолы. Первый самый простой, вы приобретаете такую же штатную магнитолу и устанавливаете её, она подходит по размером и подключается к штатным разъёмам. Но стоимость данных магнитол зачастую имеет неадекватную цену. А если вы нашли бюджетный вариант, то с вероятностью 100% это будет китай, который не особо славится качеством звучания, и надёжностью.


Второй вариант заключается в установке «Универсальной» магнитолы за место штатной, но для этого вам понадобятся переходная рамка, которая является переходником со штатных размеров магнитолы на универсальные, т.е. 1 или 2-DIN. рамка выполняет декоративную роль, закрывая лишние отверстия.

Если в вашей 2 дин магнитоле есть ЖК дисплей значит к ней можно подключить камеру заднего вида, а как это сделать мы подробно рассмотрели в «этой статье»

Подсказка для владельцев TOYOTA. У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. В данном случае вам можно поискать “Проставки для магнитол Toyota” они размером по 1 см. и вы без проблем сможете установить магнитолу стандартного размера, т.е. 2 – DIN, для установки 1 – DIN вам ещё потребуется докупить кармашек.

Подключение магнитолы.

Автомобилей существует много, и у каждого из них может использоваться свой набор разъемов для подключения такой техники. По большому счету, есть три варианта:

  1. Вариант первый, самый благоприятный. У вас в автомобиле уже имеется фишка, к которой всё правильно подключено, т.е. все динамики, силовые провода, антенные выведенные на эту фишку, и  всё правильно подключено. Такое встречается но, к сожалению очень редко. Это говорит о том, что вам повезло, вы просто подключаете к данной фишке свою новенькую магнитолу, и всё у вас работает.
  2. Нужные провода проведены и подключены, при этом, гнездо у магнитолы отличается от штекера автомобиля.
  3. Отсутствует вывод проводов питания или же это было сделано неправильно.

С первым пунктом примерно все понятно. Когда гнездо устройства не совпадает с разъемом, то потребуется использовать переходник. Несмотря на то, что эти разъемы чаще всего являются индивидуальными для каждой модели, многие фирмы практикуют поставку отдельного переходника ISO. Если же и переходника нет или же его формат в данном случае не подходит, можно или приобрести такой переходник или скрутить провода самостоятельно. Разумеется, второй шаг более долгий, сложный и рискованный. Занимаются подобным лишь технические центры, имеющие опыт подобных процедур, поэтому перед тем, как подключить магнитолу в машине таким образом, нужно очень хорошо все обдумать.

Переходник для TOYOTA

Подключение переходника ISO — Toyota

Если же есть желание выполнить скрутку самому, нужно проверить соответствие проводов на магнитоле и разъеме машины. Только при совпадении цветов можно сделать отключение аккумулятора и отсоединение разъема авто и аудиосистемы.


Как подключить автомагнитолу и не запутаться в проводах? Рекомендуется откусывать оставшуюся часть, после присоединения разъема к магнитоле. Все соединения пропаиваются и изолируются.При несоответствии проводов потребуется их прозвонка при помощи тестера или мультиметра, а также 9-ти вольтной, батарейки еще может понадобиться прокладка тех проводов, которых не хватает для подключения. Прозвон необходим для определения полярности пары проводов. При тестировании громкоговорителя подключаются провода к батарейке, после чего нужно смотреть на положение диффузора – если он выдвинулся, значит полярность корректная, если втянулся- нужно полярность исправить на правильную. Таким образом, помечается каждый провод.

Подключённый ISO разъём

ISO — разъём

Расшифровка цветового обозначения проводов

1. В черный цвет окрашивается минус аккумулятора, провод имеет маркировку GND.
2. Плюс аккумулятора всегда желтый, обозначается маркировкой BAT.
3. Плюс замка зажигания обозначается АCC и имеет красный цвет.
4. Провода левого переднего динамика имеют белый цвет, маркировка – FL. Минус имеет полосу.
5. Провода правого переднего динамика имеют серый цвет, маркировка – FR. Минус имеет полосу.
6. Провода левого заднего динамика имеют серый цвет, маркировка – RL. Минус имеет полосу.
7. Провода правого заднего динамика имеют фиолетовый цвет, маркировка – RR. Минус имеет полосу.

Также хочется отметить что, много кто устанавливает автомагнитолу дома, или в гараже от 220В, как правильно это сделать можно прочитать «здесь»

Как правильно подключить автомагнитолу?

Для начала необходимо приобрести все необходимые провода. Провода должны быть из чистой бескислородной меди и иметь силиконовую илоляцию. Желтый и чёрный провод это силовые провода, сечение этих проводов должно быть более 2.5мм.  Для акустических проводов и аац (красный) подойдут провода сечением  1.2мм. и более. Старайтесь избегать большого количества скруток, идеальный вариант где их вообще не будет, т.к. скрутки добавляют лишнее сопротивление а это негативным образом влияет на качество звучания и громкость.

Схема подключения магнитолы и динамиков

Все магнитолы имеют черный провод для минуса аккумулятора, желтый для плюса аккумулятора и красный для плюса замка зажигания. Схема подключения автомагнитолы такая — сначала лучше подключать желтый и черный провод, причем, к аккумулятору, что позволит получить качественное звучание.
Обязательно потребуется установить предохранитель, на расстоянии в 40 см. Предохранитель должен соответствовать минимальному значению в 10 А. Красный же провод подключается к цепи, которая питается после поворота ключа ACC. При подключении красного и желтого провода вместе на плюс аккумулятора, магнитола не будет зависеть от зажигания, но аккумулятор будет быстрее разряжаться.  Мощные магнитолы имеют четыре пары проводов, у каждой из которых своя маркировка. При подключении магнитолы в машину может быть ошибочно определена полярность — ничего страшного тут не случится, в отличие от заземления на минус к массе. Динамики имеют или две клеммы, в основном схема подключения динамиков такая: широкая клемма это плюс, а узкая – минус.

Видео как подключить авто магнитолу

Заключение

Рекомендуется перед тем, как произойдет окончательная установка магнитолы своими руками, прослушать магнитолу. Защелкивать до упора устройство следует только тогда, когда магнитола работает нормально.

Мы очень надеемся на то что в данной статье вы нашли ответы на свой вопрос, оцените пожалуйста статью по 5 бальной шкале, если у вас есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите об этом нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.

caraudioinfo.ru

схема, в машине, установка по цветам проводов, к автомобилю, правильно подсоединить магнитофон, поставить, штатной, 1 DIN, через кнопку, без фишки, включить

Подключение магнитолы и ее установка может осуществляться разными способами. Эта процедура не вызовет особых затруднений.

Как установить автомагнитолу

Установка автомагнитолы чаще всего осуществляется в штатное место на передней панели автомобиля. В противном случае установка магнитолы выполняется с помощью специального крепления, которое можно сделать самому. Поскольку магнитолы 1 DIN наиболее распространены, посадочные места имеют высоту, подходящую для установки этих устройств. Под типоразмер 2 DIN потребуется дополнительная доработка приборной панели, чтобы установить в машину проигрыватель.

Следует проверить комплектацию устройства перед тем, как установить автомагнитолу, чтобы убедиться в наличии всех необходимых деталей. Установка штатной магнитолы производится с помощью специальной рамки, которая прилагается к устройству. Она используется для фиксации магнитолы в автомобиле. Вначале вынимается короб для мелких вещей, который стоит на штатном месте для монтажа. Затем вставляется метал
лическая рамка.

При помощи прилагаемого специального инструмента следует подцепить и отогнуть фиксирующие язычки.

Следующий этап установки автомагнитолы своими руками — это закрепление на посадочном месте. На задней стенке некоторых устройств имеется отверстие с резьбой. В него вкручивается шпилька, с помощью которой можно дополнительно закрепить проигрыватель. Для этого следует с обратной стороны приборной панели прикрепить специальную планку.

Чтобы установить нештатную магнитолу, потребуется проверить, какое крепление используется и подходит ли оно под посадочное место. Если на боковых стенках устройства есть отверстия с резьбой, то установка магнитолы на автомобиль осуществляется путем прикручивания к приборной панели болтами.

Как правильно подключить автомагнитолу

Подключение автомагнитолы производится несколькими способами:

  • С применением коннектора ISO.
  • Без использования фишки путем сращивания проводов.
  • Путем непосредственного соединения проводов питания с клеммами аккумулятора.
  • Через замок зажигания либо отдельный переключатель.
  • Через охранную сигнализацию.

Схемы автомагнитол, которые помогают с правильным подключением, наносятся на этикетку на верхней крышке устройства. На них указывается цветовая маркировка проводов, установленная общепринятым стандартом:

  • красный — управление питанием;
  • желтый — питание памяти и усилителя;
  • черный — масса;
  • голубой с белой полосой — питание антенны с усилителем.

Для надежной фиксации проводку можно прицепить с помощью кабельных стяжек.

Подключение с фишкой и без фишки

Первый вариант подключения магнитолы к автомобилю подойдет при наличии соединителя ISO, который встроен в устройства, выпущенные недавно. Если магнитофон оснащен фирменным коннектором, то необходимо приобрести подходящий к нему переходник, который может оснащаться или нет дополнительной фишкой. В первом случае при наличии ответной части в автомобильной проводке коннекторы вставляются друг в друга.

В том случае, если фирменный переходник или сама магнитола не имеет фишку, присоединение кабеля осуществляется скручиванием или спайкой проводов. Последний вариант подключения без фишки гарантирует более надежное соединение. Схема автомагнитолы определяет назначение проводов по цветам и наличие дополнительных контактов. На некоторых автомобильных видеопроигрывателях предусмотрена парковочная линия. Она подключается к кнопке стояночного тормоза. Эта функция позволяет смотреть фильмы в машине, когда она стоит на ручном тормозе.

Напрямую к аккумулятору

Этот способ подключения применим для магнитол с высокой выходной мощностью, оснащенных сабвуфером, когда пропускная способность контактов замка зажигания становится недостаточной для надежной работы устройства. Также этот способ применяется в случае, когда при переходе через положение «Выкл.» замок зажигания обесточивает все подключенные к нему потребители, как на отечественных машинах. Кабель, присоединение которого осуществляется к аккумулятору, должен иметь толщину не менее 3 кв. мм.

Вначале кабели прокладываются в подкапотном пространстве вдали от горячих и вращающихся деталей. Для заведения проводов под приборную панель автомобиля следует использовать существующее отверстие, которое после установки магнитолы герметизируется для защиты от проникновения осадков.

Для подсоединения к клеммам аккумулятора на каждой из них откручивается гайка, после чего зачищенный конец провода от магнитолы заводится под болт, ставится на место и прикручивается.

Место крепления для защиты от коррозии обрабатывается препаратом WD-40.

В соответствии со схемой подключения магнитолы плюс от аккумулятора присоединяется к красному и желтому проводам, минус — к черному. В разрыв плюсового провода включается предохранитель номиналом не менее 10 А. Он обеспечивает дополнительную защиту от короткого замыкания и перегрузки.

Через замок зажигания

Подключение магнитолы в машине через замок зажигания позволяет избежать преждевременной разрядки аккумулятора при длительной стоянке благодаря отключению желтого провода магнитолы, отвечающего за питание во время работы устройства. Красный провод магнитолы подключается к источнику постоянного тока.

Желтый провод согласно схеме подключения автомагнитолы прикручивается к клемме замка зажигания, находящейся под напряжением в положении ключа «Зажигание включено». Это можно определить контрольной лампой. При таком способе пользоваться магнитолой получится только при включенном зажигании. В противном случае функциональность устройства ограничивается работой часов, извлечением CD и т.д.

Через кнопку вместо замка зажигания

Подключить в машине магнитолу можно также и через кнопку. С ее помощью можно отключать подачу питания на красный провод, если аудиоустройство долго не используется, чтобы избежать быстрой разрядки аккумулятора — так же, как через замок зажигания. Кнопка, которая должна фиксироваться во включенном положении, устанавливается в свободное место на приборной панели, предусмотренное производителем автомобиля.

Для подключения магнитолы через кнопку один ее вывод соединяется с любым проводом в бортовой сети, по которому идет «плюс», другой — с красным проводом устройства. Чтобы оно заработало, следует нажать на кнопку. Покидая машину на длительное время, следует отключать питание тумблером.

Через сигнализацию

С помощью этого способа можно сделать так, чтобы автомагнитола с механическим управлением включалась при срабатывании сигнализации, если штатная сирена вышла из строя. Чтобы правильно подключить магнитолу, потребуется дополнительное реле. Его обмотка подсоединяется к выводам, предназначенным для подключения сирены. Через контакты реле магнитола подключается к источнику тока.

После всех присоединений регулятор громкости поворачивается в максимальное положение. Если сигнализация сработает, магнитофон начнет громко воспроизводить запись. Чтобы можно было пользоваться магнитолой в стандартном режиме, следует установить дополнительный выключатель. Первый вывод соединяется с плюсовой клеммой аккумулятора, второй — с проводом магнитолы. Перед началом прослушивания выставляется комфортный уровень звука.

Подключение динамиков

Для подключения колонок используется акустический кабель с толщиной жил не менее 2 мм. Акустические выходы находятся на разъеме Б коннектора ISO. На все общие провода, соединенные внутри магнитолы с отрицательным полюсом, наносятся черные полоски. Эти провода соединяются с минусовыми выводами динамиков.

Соблюдение полярности необходимо для того, чтобы избежать противофазного включения динамиков. Из-за этого звук в машине может стать плоским и неестественным. Подключение автомагнитолы по схеме может осуществляться к 2 или 4 динамикам в зависимости от числа каналов встроенного в устройство усилителя.

По общепринятой маркировке провода колонок имеют следующие цвета:

  • передний левый динамик — белый;
  • передний правый — серый;
  • задний левый — зеленый;
  • задний правый — фиолетовый.

Возможные проблемы и как их решить

Во время использования магнитолы могут возникать проблемы, вызванные ошибками при подключении. Например, устройство не будет включаться из-за неправильного подсоединения цепей питания. При наличии предохранителя он перегорит в случае, если произошло короткое замыкание из-за небрежного обращения или подсоединения проводов питания к выводам колонок или сервисных устройств.

Чтобы решить эту проблему, следует выключить магнитолу, снять ее, осмотреть проводку и проверить подсоединение по цветам проводов. Затем подключенные неверно провода отсоединяются и вновь подключаются в соответствии с их назначением.

Если после включения устройства отсутствует звук, то следует поставить регулятор громкости в положение, отличающееся от нуля. Если магнитола внезапно отключается или высвечивается на дисплее сообщение об ошибке, то имеется утечка или короткое замыкание в акустической проводке. Чтобы справиться с этой проблемой, проверяется целостность изоляции и расположение проводов. Поврежденные кабели заменяются и отводятся от горячих и острых предметов.

autotuning.expert

Подключение магнитолы своими руками

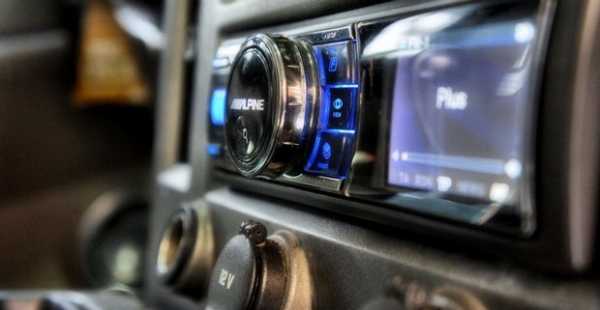

Современная автомагнитола представляет собой ГУ (головное устройство), которое в комплексе с автомобильной акустикой позволяет прослушивать радио, CD диски, подключать накопители  USB, подсоединять различные внешние устройства через AUX или Bluetooth и т.д.

Установка магнитолы позволяет водителю активно прослушивать аудиоконтент, просматривать видеоконтент (при условии наличия дисплея с такими возможностями). Также дополнительно могут быть реализованы функции типа Hands Free, что особенно важно для водителя. Другими словами, сегодня сложно представить автомобиль без магнитолы.

В этой статье мы рассмотрим,  как подключить магнитолу в машине, на какие нюансы нужно обращать внимание, а также как осуществляется подключение автомагнитолы по цветам проводов.

Читайте в этой статье

Виды автомобильных магнитол, размеры и особенности

Прежде всего, бюджетные модели авто могут не иметь магнитолы. В ряде случаев  штатные ГУ имеются, однако могут не удовлетворять тем или иным запросам. По этой причине водители устанавливают магнитолу или меняют уже имеющиеся решения.

Как правило, наибольшим спросом пользуются универсальные магнитолы. Такие решения могут иметь стандартный размер 1 – DIN, когда высота составляет 5 см, а ширина 18 см. Еще есть магнитолы 2 DIN, где высота 10 см, а ширина 18 см.

Важно понимать, что если выполняется замена магнитолы с 1 –DIN на 2 – DIN или наоборот, нужно будет снимать или же приобретать нишу-кармашек. Что же касается подключения, такие магнитолы, причем независимо от размера, имеют стандартный разъем ISO (разъем европейского образца).

Если авто с завода оснащен штатной магнитолой, часто размер нестандартный. В такой ситуации есть несколько вариантов установки магнитолы. Первый — купить штатную заводскую магнитолу (например, подходящую улучшенную модель с расширенным функционалом). Устройство подойдет по размерам и его можно подключить к штатным разъемам.

Минусом является то, что стоимость качественных оригинальных магнитол предельно высокая, а аналоги-копии не отличаются хорошим звучанием и надежностью. В этом случае можно поставить качественную универсальную магнитолу 1 или 2 DIN вместо штатной.

Однако в большинстве случаев нужна переходная рамка (чтобы скрыть щели и отверстия при переходе со штатного размера на универсальный). Например, на  многих моделях Toyota с завода магнитолы имеют размеры 10 на 20 см, однако установка переходной рамки (проставки для магнитолы) позволяет с легкостью поставить магнитолу 2 – DIN или 1 – DIN (при условии приобретения полки под магнитолу).

Как подключить автомагнитолу

Итак, разобравшись с типами ГУ, рассмотрим подключение автомобильной магнитолы своими руками.  Сразу отметим, общая схема подключения магнитолы будет одинаковой, однако на разных авто также могут возникать определенные сложности и нюансы.

В любом случае, важно подключить устройство без ошибок, так как при неправильном подключении автомагнитолы возможно следующее:

  • Магнитола выключается при повышении уровня громкости;
  • После выключения зажигания сбиваются настройки магнитолы;
  • Происходит разряд АКБ при выключенной магнитоле;
  • Звуковые сигналы сильно искажены, особенно если увеличить громкость более чем на 30%.

Если магнитола подключена правильно, как во время ее работы, так и после выключения не должно быть признаков отклонений от нормы (сильный нагрев, посторонние шумы в колонках аудиосистемы автомобиля, произвольные перезагрузки устройства и т.п.)

Обратите внимание, иногда бывает так, что подключение выполнено правильно, но устройство все равно работает не так, как должно. В этом случае высока вероятность того, что неисправно само ГУ. В любом случае, в рамках поиска возможных проблем с авто магнитолой не лишним будет еще раз проверить схему подключения магнитолы, следуя инструкции.

Чтобы понять, как подключить магнитолу в машине, нужно отдельно изучить инструкцию и раздел «подключение магнитолы». Однако нужно учитывать, что существует много видов разных автомобилей, отличаются разъемы для подключения магнитолы, не выведены отдельные провода и т.д.

На деле, зачастую при установке магнитолы владельцы сталкиваются с одним из следующих вариантов:

  • В авто есть фишка-разъем, куда уже подключены провода питания, антенна FM, проводка от динамиков и т.д. В подобной ситуации достаточно подключить новую магнитолу;
  • Проводка на магнитолу проведена и подключена, но разъем для подключения отличается от того, который нужен для подключения;
  • Проводка полностью или частично отсутствует, то есть на магнитолу не выведены провода, нет разъемов, фишек и т.д.

Сразу отметим, в случае, если проводки нет, без должного опыта лучше отказаться от попыток самом подключить магнитолу. Если же говорить о более распространенных случаях, первые два варианта являются достаточно удачными.

Например, даже если не совпадает разъем на магнитолу, можно приобрести переходник. Более того, производители магнитол хорошо знают, что разъемы на разных авто обычно отличаются от универсальных.  По этой причине часто в комплекте с магнитолой сразу идет отдельный разъем-переходник ISO.

В случае, когда переходника нет или он также не подходит к имеющемуся разъему, можно отдельно купить подходящий переходник или самому скрутить провода. Главное, знать, как подключить магнитолу в машине.

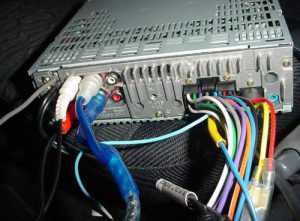

Подключение магнитолы своими руками

В случае, когда ГУ подключается самостоятельно, следует разобраться с тем, какая распиновка магнитолы, а также как сделать скрутку проводов правильно. Фактически, следует убедиться, что провода на магнитоле и разъеме машины соответствуют. Если все цвета совпали, отключаем клеммы от АКБ и начинаем установку.

По цвету провода бывают:

  • Черный провод — минус аккумулятора, маркирован
  • Плюс аккумулятора желтый, маркировка BAT.
  • Провод на «плюс» замка зажигания красный, обозначен АCC.
  • Провода левого фронтального (переднего) динамика белого цвета, маркированы FL (минусовой  идет с полосой).
  • Провода правого фронтального динамика имеют серый цвет, маркировка – FR. Минус имеет полосу.
  • Провода левого заднего динамика серые, маркированы RL, минус также с полосой.
  • Провода на задний правый динамик фиолетового цвета, маркированы RR, минус с полосой.

Обратите внимание, как правило, опытные специалисты избегают скруток, то есть все соединения реализованы при помощи пайки. Это значит, что при подключении магнитолы лучше заранее иметь паяльник. Скрутки повышают сопротивление, что ухудшает качество звучания, возникают потери по громкости и т.д.

Также все места соединений должны быть качественно заизолированы. Сами провода должны быть качественными. После того, как провода подсоединены к разъему, лишние части нужно «обкусывать».

Бывает и так, что отдельные провода  отсутствуют или не соответствуют. В этом случае их нужно «прозвонить» или отдельно прокладывать. Для этого нужно иметь тестер — мультиметр, а также батарейку 9 Вольт.

Прозванивать провода нужно для того, чтобы определить полярность пары. При проверке динамиков и проводов, идущих на них, провода подключаются к батарейке. Далее нужно смотреть на диффузор (если выдвигается наружу, полярность правильная, если втянут внутрь, изменить на правильную). Все провода желательно помечать.

Еще добавим, что мало знать, как правильно подключить автомагнитолу. Чтобы получить хорошее звучание ГУ, нужно правильно подбирать провода. Важно, чтобы провода были из бескислородной меди, имели хорошую изоляцию.

Если силовых проводов на магнитолу в машине не было, желтый и черный силовой провод должны иметь сечение не менее 2.5мм (желательно больше). Акустические провода и провода AAC не менее 1.2 мм и больше.

Как правило, схема подключения магнитолы достаточно проста: черный провод идет на минус АКБ, желтый на плюс аккумулятора, красный на плюс замка зажигания. При этом оптимально сразу подключить желтый и черный провод на аккумулятор, чтобы получить звучание хорошего качества. Обратите внимание, при прямом подключении в обязательном порядке требуется ставить предохранитель (предохранитель минимум 10 А, расстояние 40 см.).

Красный провод подключается в цепь, запитка которой происходит после того, как водитель поворачивает ключ в замке зажигания. Если же красный и желтый провод подключить на плюс АКБ, магнитола сможет работать без ключа в замке зажигания, однако есть риск усиленного разряда самого аккумулятора.

Еще добавим, что магнитолы с повышенной мощностью могут иметь сразу 4 пары проводов, при этом каждая пара маркируется отдельно. Также во время подключения магнитолы можно ошибиться в плане полярности. В этом ничего страшного нет, полярность можно поменять. Более серьезные последствия возникают, если допустить ошибки при подключении заземления на минус к массе.

Что касается акустики, колонки в машине зачастую имеют две клеммы, узкую и широкую. Схема подключения такой автоакустики  означает, что широкая клемма плюсовая, тогда как узкая минусовая.

Напоследок отметим, что перед тем, как полностью защелкивать магнитолу в «шахту», нужно сначала убедиться в ее полной работоспособности. Следует оценить качество звучания, проверить, как работает устройство на разной громкости, все ли динамики звучат, нет ли явных помех на заглушенном и/или заведенном двигателе и т.д.

Если все в порядке, тогда нужно уложить провода, чтобы избежать заломов. После этого можно вставлять устройство в шахту и защелкивать магнитолу путем аккуратного нажатия на ГУ.

Что в итоге

Как видно, подключение магнитолы в машине своими руками не является сложным и зачастую может быть выполнено самостоятельно. Особенно это справедливо в том случае, если проводка уже проложена или заменить нужно только  разъем.

Если же предполагается прокладка проводов, нужно правильно соединить все провода по цветам, пропаять соединения, установить предохранители и т.д.  В этом случае владелец получит правильно подключенную магнитолу и качественное звучание ГУ без лишних шумов, наводок и помех.

Читайте также

krutimotor.ru

Схема подключения магнитолы в авто своими руками

.

Схема подключения магнитолы в авто своими руками.

Ни для кого не секрет, что в магнитоле помимо плюсового желтого и минусового черного провода питания есть еще красный провод АСС. Грубо говоря это REM провод управления для магнитолы и выполняющий точно такую же функцию как REM на усилителях.

Для тех кто вообще не в теме, то магнитола, по задумке производителя, должна быть постоянно подключена к аккумулятору и находиться под напряжением. Провод АСС является цепью управления с малым током, с помощью которой осуществляется активация и запуск магнитолы. Пока на проводе АСС нет +12 вольт магнитола ни на что реагировать не будет, соответственно и потребление тока магнитолой будет измеряться десятками миллиампер.

Когда напряжение на этом проводе появляется, то магнитола либо запускается автоматически (если она выключалась посредством обесточивания этого самого АСС), либо переходит в режим готовности (если магнитола выключалась кнопкой на панели, либо пультом).

Главный вопрос в том, что даже если магнитола выключена, но АСС провод под напряжением, то потребление тока магнитолой возрастает раз в 10 и будет составлять уже десятые доли ампера. а это не так уж и мало, особо если генератор у вас барахло, а аккум давно устал.

Исходя из вышеизложенного становится понятно, что нужно разобраться как правильно подключить магнитолу и как не правильно.

Сперва рассмотрим 2 самых бестолковых и соответственно самых распространенных варианта подключения магнитолы. Появились они, наверное, вместе с самими магнитолами в результате повального не желания гаражных инсталляторов читать инструкции к железкам.

Вариант №1

Называется «По быстрому прикрутил, мне ж не на соревнования».

Цепь прикуривателя не рассчитана на такие бонусные нагрузки и при работе магнитолы существенно просаживает напряжение. Колхоз, короче.

Вариант №2

Называется «Чтоб мафон тух, когда я ухожу».

Провод АСС зажигания еще менее рад такой нагрузке чем прикуриватель и просадки будут еще больше чем в варианте номер раз.

Обладателей первых двух вариантов подключения очень легко встретить на всех автозвуковых и смежных ресурсах. Вопросы у них всех стандартны:

«Почему после установки мафона утром не заводится машина?»

«Почему моргает экран магнитолы и она выключается если включить на всю?»

«Почему сбиваются настройки магнитолы при выключении?»

Все эти проблемы, результаты криворукости хозяина и его убежденности в том, что он умнее тех, кто писал инструкции к ГУ.

Указанные выше варианты являются НЕ ПРАВИЛЬНЫМИ и подключать так НЕЛЬЗЯ.

Магнитола в таком подключении полноценно и нормально функционировать НЕ СМОЖЕТ, даже если вам кажется иначе.

Теперь рассмотрим варианты правильного подключения магнитолы в авто. Логичнее всего начать с варианта подключения, который описан во всех инструкциях к магнитолам.

Данный вариант полностью повторяет управление штатными магнитолами в иномарках. Простой, железобетонно надежный вариант, правда без зачатков удобства. При использовании этого варианта, достаточно найти в авто силовой провод идущий от аккумулятора до блока предохранителей и врезать в него через отдельный пред желтый провод питания ГУ.

Этот новый предохранитель, можно разместить как в свободном месте блока предов, так и около него в отдельном держателе. Это уже творчество.

Красный провод АСС соединяется с проводом АСС замка зажигания. Таким образом при повороте ключа магнитола будет запускаться, а при отключении зажигания отключаться. Если выключить магнитолу кнопкой то она будет молчать независимо от поворота ключа и ждать ручного запуска.

Минусом данного варианта является невозможность включения магнитолы на заглушенном авто. Этот нюанс можно считать расплатой за простоту подключения.

Данную неприятность лечит следующий вариант:

Как видно на схеме, это практически предыдущий вариант, но уже задействован синий провод REM магнитолы и пара диодов.

Для тех, кто не в теме поясню: Диод это такая деталька, которая пропускает электрический ток только в одну сторону. Если допустим через диод подключить к батарейке лампочку, то при одной полярности лампочка будет гореть, а если полярность сменить то лампочка потухнет.

Объяснение очень грубое, нюансов там своя гора, но тонкости все нам и нафиг не упали. Этого достаточно)

Для схемы подойдут любые малогабаритные диоды способные работать с напряжением 15 вольт и более и током до 0.1 ампер.

На схеме диоды обозначаются как стрелочка с чертой. Стрелочка обозначает в какую сторону диод пропустит ток. На самом диоде носик стрелки подкрашивается полоской, либо прям на диоде нарисована стрелка. На схеме рядом с символом диода пририсовал фотки диодов с соответствующим схеме расположением для удобства.

Пара слов о том, как работает схемка:

При повороте ключа в замке, ток потечет от замка через диод на контакт АСС магнитолы. Соответственно она запустится и подаст напряжение на свой провод REM, с помощью которого мы обычно управляем усилителями. С REM провода ток потечет через второй диод снова на контакт АСС магнитолы.

Таким образом магнитола сама себя будет поддерживать во включенном состоянии и ей уже будет без разницы есть напряжение от замка зажигания или нет. Диоды в схеме служат для того, чтобы ток не пошел от замка в REM контакт и от REM в замок.

Данная схема уже позволит слушать магнитолу с заглушенным движком. Достаточно будет всего лишь запустить ее с повернутым ключом. Минус такого подключения в том, что вы можете просто забыть магнитолу включенной и она сожрет аккум. Ну и магнитола не сможет запуститься автоматически при повороте ключа. Каждый раз придется ее тыкать руками.

Следующие три схемы это разные вариации исполнения одной и той же идеи. Во всех трех схемах мы задействуем блок управления центральным замком сигнализации.

Эта схема также практически повторяет предыдущую, с той лишь разницей, что в разрыв провода REM мы вставили нормальнозамкнутые контакты реле.

В пятиконтактных автомобильных реле средний контакт будет всегда замкнут пока обмотка реле не под напряжением. Как только реле щелкнуло этот контакт разрывается и размыкает цепь в которой он стоит. В нашем случае включившееся даже на небольшой промежуток реле отключит магнитолу. После такого отключения, магнитола автоматически запустится и продолжит работу как только вы повернете ключ зажигания. При этом ключ можно будет вытащить и мафон продолжит работу либо до ручного отключения либо до постановки авто на охрану.

В блоке сигнализации нужно будет найти фишку с выходами реле управления центральным замком и определить на каком из них при постановке на охрану авто появляется кратковременно напряжение +12 вольт. Ну и соответственно подключить один контакт обмотки реле к этому проводу а второй к минусовому проводу питания сигнализации.

Схема вполне работоспособная. Единственный минус, в том, что некоторые магнитолы при выключении еще мгновение держат напряжение на рем проводе и если сигнал на ЦЗ сигналки слишком быстр, то магнитола тут же запустится вновь. Если центральный замок вашей машины допускает прием более длительных импульсов закрытия, то многие сигналки позволяют увеличить время импульсов методом программирования сигнализации. Сделать это в принципе не сложно для любого, кто вдумчиво почитает мануал к сигналке.

Если сигнализация не позволяет увеличивать импульс, либо это не желательно для работы ЦЗ авто, то вам подойдет следующие две схемы. Принцип их работы идентичен, различается только реализация.

В этой схеме нет необходимости использовать REM провод. Работает схема следующим образом:

При повороте ключа, подается напряжение от провода АСС замка на обмотку реле, которое соответственно включается, подключаясь к силовой цепи желтого провода +12в магнитолы (который как мы помним всегда под напряжением, не зависимо от режима работы ГУ). С этого момента реле начинает питать само себя через второй диод и также питать провод АСС магнитолы запуская ее. С этого момента системе безразлично положение ключа в зажигании.

Магнитола будет продолжать работать, а диоды не позволят пойти току туда куда не нужно. Второй контакт обмотки реле в этой схеме не подключается напрямую к минусу а идет к блоку сигнализации. В большинстве блоков сигнализации есть выходы управления блокировкой двигателя. Данное управление осуществляется прерыванием минуса цепи. Допустим ставится реле блокировки бензонасоса. плюс с этого реле подключается к замку зажигания а минус как раз к этому проводу минусового управления блокировкой.

Соответственно насос будет блокироваться либо прерыванием плюса с помощью ключа, либо прерыванием минуса с помощью сигналки. Вот нас полностью устраивает такой режим работы этого контакта и мы вешаем минус нашего реле на этот выход блока сигнализации.

Таким образом при постановке на охрану авто, сигнализация отключит минус у нашего реле, оно отключится и отключит магнитолу. При снятии с охраны минус появится вновь, но система будет ждать поворота ключа, чтобы запустится.

Данный вариант на мой взгляд самый удачный из всех перечисленных. недостатков никаких не имеет. Магнитола сама запускается когда это нужно и сама выключается когда это нужно. Кроме того очень удобно выключать магнитолу дистанционно, скажем на природе. Достаточно включить и выключить сигнализацию на авто с брелка.

Ну и последний вариант это вариация симбиоза предыдущих двух, но без диодов.

Тут при повороте ключа реле будет запускаться и самозапитываться запуская попутно и магнитолу. При постановке на охрану второе реле будет разрывать самозапитку реле и система будет отключаться.

Конденсатор в цепи первого реле нужен для того, чтобы реле смогло взвестить без внешнего напряжения. При запуске реле, контакт оторвется от одной стороны и ему нужно время чтоб долетев до второго запитаться от него. Вот на протяжении этого мгновения реле будет питаться от конденсатора, который успеет зарядиться при повороте ключа.Без конденсатора вы услишите только ТРРРРРРРРР от реле и система работать не будет))) Для данной схемы достаточно конденсатора в 1000мкф 16 вольт.

Вот такие вот вариантики на любой вкус и цвет)) Выбирайте кому, что по душе. От себя могу лишь посоветовать не спешить и разобраться как осуществить выбранный вариант. Ни в одном из них ничего страшного нет даже от далекого от радиотехники человека. Достаточно просто вникнуть и разобраться.

Ну и самое главное не спешить с этим делом.

Теперь как обещал пара слов, для тех, кто купил магнитолу и собрался ее «по быстрому» проверить.

Как ни странно, но при проверке по быстрому самое главное это не спешить))) По статистике 50% аппаратуры умирает при проверке и первом подключении.
Перед тем как проверять аппаратуру, нужно избежать любой возможности короткого замыкания любых проводов. Особо это важно при проверке БУ магнитол, из которых торчит веник зачищенных и растрепанных проводов. Не поленитесь и изолируйте изолентой все не нужные для проверки провода и все скрутки, которые вы сделали. Даже если вы «уложили все отдельно» и «я сто раз так делал и норм».

Всегда есть место случаю и всегда есть риск, что что-то упадет или соскользнет и вместо нового ништяка вы мгновенно получите дымящийся металлолом. Как показывает практика такие случае вовсе не параноидальная фантастика. Только на моей памяти у людей погибло несколько мафонов усилителей и сабов как раз из за того, что что-то соскочило или оторвалось при проверке.
Отсюда, кстати и второй момент. Если для проверки нужно сделать скрутку то сделайте ее вдумчиво и крепко. Лучше потом подолбайтесь раскручивая ее, но чтоб она не развалилась, когда все будет под напряжением.

Третий момент и правило: проверяй правильность подключения и полярность питания трижды!

Даже если вы уже все проверили и все ок, непосредственно перед подключением, проглядите все еще раз. Очень часто как раз при последней проверке выявляется косяк подключения, который мог убить железку буквально через мгновение.

Ну и еще совет: для проверки аппаратуры выберите ровное просторное место с удобным доступом для вас.

Не проверяйте железки раком вися в багажнике и перебирая змеиный клубок колхозного инсталла. Не проверяйте аппаратуру на верстаке заваленном барахлищем. Бывали случаи повреждения аппаратуры съехавшим или упавшим барахлом нагроможденным на поверхности, которую вы выбрали для проверки.

Не пренебрегайте этими простыми и не хитрыми заморочками. Они гарантированно сэкономят вам времени, денег и нервов.

www.lowsound.ru

Практическое руководство, как правильно подключить магнитолу к машине

Музыка в автомобиле считается одним из главных показателей комфорта при езде. Поэтому многих автолюбителей сегодня интересует вопрос — как подключить магнитолу в машине своими силами и что для этого нужно? В этой статье мы расскажем обо всех разъемах и их маркировке, а также процедуре монтажа автомагнитолы своими руками.

Содержание

[ Раскрыть]

[ Скрыть]

Разъемы и их маркировка

Итак, чтобы правильно осуществить подключение автомобильной мультимедиа системы к аккумулятору машины или замку зажигания в домашних условиях, для начала следует разобраться с разъемами. В настоящее время большая часть автомагнитол обычно комплектуется двумя стандартными выходами, отмечающимися символами ISO. Каждый из них имеет восемь контактов, оснащенных специальным ключом.

Один из них потребляет линейный ток в амперах, то есть к нему следует подсоединить силовую цепь, представляющую собой соединительный элемент коричневого цвета, маркирующийся как А. Второй предназначен для подсоединения музыкальных колонок, обычно к нему подводят проводки черного цвета, и маркируется он буквой В.

Подключение штекера магнитолы в авто

Следует отметить, что в некоторых автомобилях для того, чтобы правильно подключить питание к сети, необходимо использовать нестандартные разъемы. Но такие элементы, как правило, маркируются одинаково, поэтому здесь есть несколько вариантов. Первый — это просто обрезать старый разъем и подключить к нему провода, затем смотать их изолентой, но такой вариант менее практичный. Оптимальным решением будет покупка специального переходника, при помощи которого можно сделать правильное подключение системы напрямую к батарее или через замок зажигания. В настоящее время приобрести такое устройство можно без проблем, тем более, что отечественный рынок предлагает покупателям огромный ассортимент.

Разъем «А»

Выход А — это силовой разъем, потребляющий линейный ток в амперах, позволяющий подключение к цепи питания и антенне. Пусть этот элемент оснащен восемью контактами, по факту в нем работает только четыре. К примеру, выход А4 предназначен для организации питания памяти мультимедиа системы линейным током в амперах, в которой хранится вся информация о конфигурации девайса. При отключении выхода устройство сбросит все настройки до заводских. Также сюда подходит красный проводок, идущий к АКБ через дополнительное реле и также проводящий линейный ток, измеряющий в амперах.

Выход, который идет на антенну медиа устройства, маркируется как А5, в нему подходит провод синего цвета. Этот провод также потребляет линейный ток, максимальное значение в этом случае равно 300 мили амперам. В том случае, если показатель линейного тока в амперах будет выше указанного, вероятен выход из строя усилительных каскадов, а также мультимедиа системы в целом (автор видео — Сергей Рыбкин).

А7 — это выход с проводом желтого цвета, предназначенный для обеспечения питания мультимедиа системы 220 вольт. Через этот компонент производится включение системы в целом. К клемме замка зажигания подходит этот провод через предохранитель, а от нее уже он идет на АКБ. При включении ключа в замке зажигания вы можете включить систему и слушать музыку или смотреть видео. Следует отметить, что правильное подключение питания к замку обеспечит надежную защиту батареи от ускоренного разряда. Ведь линейный ток потребляется и в режиме ожидания, поэтому вероятность разряда батареи очень велика.

Питание может быть организовано через специальный тумблер, установленный на центральной консоли в обход зажигания. Основным недостатком такого варианта является то, что для включения мультимедиа системы водителю придется каждый раз включать и отключать тумблер. Также этот тумблер может быть установлен параллельно зажиганию, то есть автомагнитолу можно будет подключить вне зависимости от того, установлен в замке зажигания ключ или нет. Такая схема также имеет свои недостатки, в этом случае управление осуществляется также водителем, и если человек просто забудет отключить систему, то АКБ со временем разрядится.

Наименование контактов разъемов и их расшифровка

Есть еще один вариант, как сделать схему. В этом случае необходимо установить обмотку реле в цепь управления противоугонной системой, при этом контактная группа монтируется в сеть питания магнитолы 220. Когда человек включает противоугонную систему, магнитола отключается автоматически. В настоящее время такой вариант подключения через выход сигнализации является одним из наиболее популярных среди наших водителей.

В разъеме А есть еще один выход — А8, он необходим для подключения мультимедиа системы к массе, здесь проходит провод черного цвета. Помните о том, что если подключить магнитолу 220 не правильно, то это может привести к некорректной работе или полному выходу из строя системы. Если вы спутаете цвета проводов, последствия могут быть плачевными. Поэтому перед тем, как подключить магнитолу 220, следует прозвонить все выходы питания.

Разъем «В»

Через выход В подключаются периферийные устройства, в частности, музыкальные колонки. Так как большая часть мультимедиа устройств рассчитана на подключение четырех динамиков, этот выход имеет восемь проводков. Сколько из них будет применяться для подключения — решать водителю. Выходы В1 и В2 сиреневого и черно-сиреневого цветов подключаются к задней правой колонке, причем В1 всегда идет на плюс, а В2 — на минус. К передней правой колонке подсоединяются выходы В3 и В4, с проводами серого и черно-серого цветов. Левые колонки подключаются по аналогичной схеме, для этого применяются выходы В5, В6, В7 и В8 (автор видео — Pavel Cherepnin).

Какие могут быть расширения?

Если вы планируете подсоединить профессиональное устройство через замок зажигания или напрямую к сети, то чтобы все сделать правильно, необходимо учитывать расширения, характерные для магнитолы 220. Благодаря данному функционалу устройство оснащается дополнительным функционалом, позволяющим сделать использование магнитолы более комфортным.

К примеру, это могут быть расширения:

  1. АNT. Это расширение будет полезно в том случае, если в машине есть выдвижная антенна. То есть при необходимости ее активировать вы можете просто дать команду устройству и антенна включится автоматически.
  2. REMOTE. Благодаря этой функции можно подсоединить к системе усилитель, соответственно, добиться лучшего звучания. Если ваше авто в принципе маленькое, то эта функция будет не особо полезной, так как в любом случае вы не сможете добиться нужного звукового фона.
  3. ILLUMINATION. С помощью этого расширения можно сделать так, чтобы яркость устройства была снижена во время езды и не отвлекала автомобилиста. Когда машина останавливается, система автоматически увеличит яркость дисплея.
  4. MUTE. Данное расширение включается только тогда, когда автолюбителю необходимо поговорить по мобильному телефону. Когда телефон звонит , система автоматически включает  это расширение и динамики отключаются.
Схема подключения аудио-системы и проводки

Питание

Питание системы через замок зажигания или АКБ проходит по двум проводкам, каждый из которых оснащается специальной вставкой. Это необходимо для защиты акустического оборудования. В том случае, если линейный ток в амперах скачет и в работе устройства возникают сбои, между разъемами А7 и А8 можно установить дополнительный конденсатор. Это нужно сделать правильно, чтобы стабилизировать питание мультимедиа системы и предотвратить возможные перебои (автор видео — Michael MNS).

Монтаж автомагнитолы

Как подключить автомагнитолу 220 своими руками через замок зажигания? Для начала вам потребуется схема подключения автомагнитолы, которая должна идти в комплекте с системой. Также вместе с устройством вы получите инструкцию по монтажу, вам необходимо ее досконально изучить. Помимо этого, для начала следует проверить, есть ли в комплекте все крепления, которые потребуются в ходе монтажа.

В целом можно без проблем подсоединить все шлейфы для системы своими руками, сколько бы их не было, если правильно соблюдать действия, отмеченные в инструкции. Монтаж устройства в панель приборов не должен вызвать проблем, но при установке учтите, что необходим избежать образования больших зазоров и щелей. Со временем в проемы будет попадать пыль, которая осядет на системе и может привести к ее выходу из строя. Кроме того, эти щели будут способствовать появлению вибрации, а это, в свою очередь, также может отразиться на работе аудио-системы в целом.

Учтите момент: если в вашем авто уже была установлена магнитола, то при демонтаже старого устройства также следует избавиться от рамки. Подключение новой системы своими руками в старую рамку является нецелесообразным, так как это может спровоцировать неполный монтаж устройства. Используются только те рамки, которые идут в комплекте, в противном случае вибраций не избежать.

С соблюдением всех нюансов, описанных в этой статье, вы сможете произвести монтаж любого мультимедийного устройства. Здесь абсолютно не важна марка автомагнитолы, достаточно только изучить схему и правильно подключить все провода. При желании все сделать своими силами изучите видео, где подробно описан этот процесс.

Большинство автолюбителей справляются с этим процессом самостоятельно, но все же иногда происходят случаи, когда неправильное подключение контактов приводит к выходу из строя медиа-системы. Чтобы избежать этого, можно попробовать воспользоваться услугами специалиста. Тем более, если объективно оценить, стоимость такой услуги сегодня не особо высокая, зато вы сможете быть уверены в том, что магнитола будет подключена правильно.

Видео «Монтаж автомобильной аудио-системы в домашних условиях»

Подробнее о процессе монтажа автомобильной магнитолы вы можете узнать из видео ниже (автор видео — Maxim Sakulevich — О другом и о разном).

 Загрузка …

avtozam.com
