виды и конструкции, подготовка чертежей и инструментов

Немалая часть автомобилистов пытается самостоятельно ремонтировать свое транспортное средство. При ремонте машин часто используется автомобильный подъемник. Такое устройство можно приобрести в специализированном магазине. Однако некоторые для экономии денежных средств занимаются изготовлением автоподъемника своими руками.

Содержание

• 1 Виды подъемников
  • 1.1 По типу привода
  • 1.2 По типу подъемников
  • 1.3 По электромеханической технике
  • 1.4 По количеству плунжеров
• 2 Выбор наиболее подходящей конструкции
  • 2.1 Для легкового авто
  • 2.2 Для грузовой машины
• 3 Как сделать надежный автоподъемник своими руками
  • 3.1 Расчет размеров и создание чертежа
  • 3.2 Необходимые компоненты и инструменты
  • 3.3 Инструкция по сборке
• 4 Трудности при изготовлении подъемника
• 5 Заключение

Виды подъемников

Прежде чем установить на яму в гараже автоподъемник для КПП, детальнее изучают его основные разновидности.

Это поможет разобраться с тем, каким может быть ямный подъемник.

По типу привода

Домкраты для поднятия автомобилей отличаются типом привода, который в них устанавливается. В этой классификации выделяют две основные модели:

• гидравлический домкрат;
• устройства с ручными механическими приводами.

Специалисты советуют пользоваться гидравлическими моделями, так как они более эффективны. Однако самостоятельно изготовить такое устройство непросто, и поэтому многие делают ручные автоподъемники.

По типу подъемников

Еще одной отличительной особенностью автомобильных домкратов считают используемый в них тип подъемника:

• Винтовой. Для установки такого оборудования используют две прочные стойки, в которые установлены специальные винты. Именно они отвечают за подъем и опускание транспортного средства.
  Работа установленных винтов контролируется электродвигателем.
• Мини. При изготовлении таких моделей применяют гидравлические или механические приводы. Особенностью оборудования считают его небольшие размеры. Поэтому для поднятия грузового транспорта мини-подъемники не используют.

По электромеханической технике

В некоторых моделях применяют различную электромеханическую технику. Исходя из этого, выпускают автоподъемники:

• Одностоечные. Опытные автомобилисты советуют пользоваться такими моделями в небольших гаражах, так как они компактные. Они состоят из электрического двигателя, каретки подвижного типа, а также вертикальной опоры.

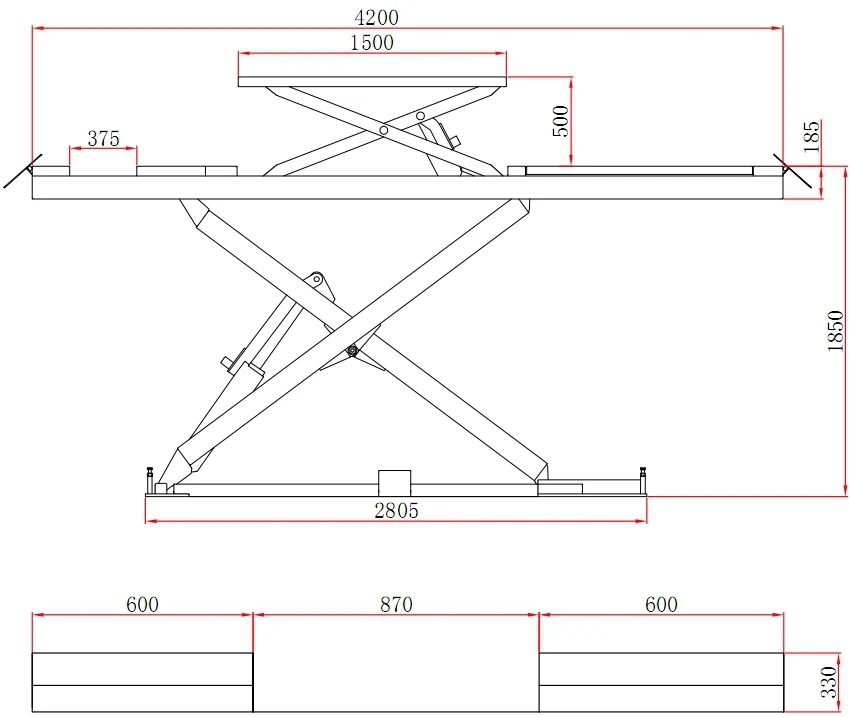

• Ножничные. Ножничные автоподъемники могут быть передвижными или стационарными. Они оснащены крепкой рамой для крепления шарниров и компрессорным устройством.

По количеству плунжеров

Исходя из количества плунжеров различают многоплунжерные, двух-плунжерные и одноплунжерные модели. В моделях с несколькими плунжерами устанавливается специальная траверса, которая отвечает за эффективность оборудования.

Выбор наиболее подходящей конструкции

Перед изготовлением автомобильного автоподъемника выбирают наиболее подходящую конструкцию.

Для легкового авто

Часто для работы с легковыми автомобилями выбирают одностоечные модели. К достоинствам таких автоподъемников относят:

• простоту эксплуатации;
• компактность, благодаря которой оборудование не занимает много места в гараже;
• современную систему смазки, которая не нуждается в постоянном обслуживании;
• надежную защиту, направленную на предотвращение опрокидывания авто во время ремонта.

Также для ремонта легковых авто используют оборудование ножничного типа. С его помощью автомеханик сможет быстро поднять или опустить транспортное средство на нужную высоту.

Для грузовой машины

Главной особенностью любого грузового автомобиля является его размер и вес. Из-за нестандартных габаритов и большой массы поднять такие авто могут не все подъемники.

Для ремонта такого транспорта пользуются грузовыми устройствами, отличающимися высокой грузоподъемностью. Они могут быть подкатными, стационарными и платформенными. Их используют только в СТО, которые специализируются на ремонте тракторов или грузовиков.

Как сделать надежный автоподъемник своими руками

Самостоятельно изготовить автоподъемник из домкрата непросто, и поэтому надо заранее ознакомиться с инструкцией.

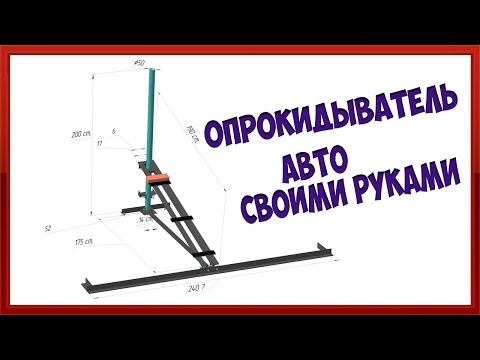

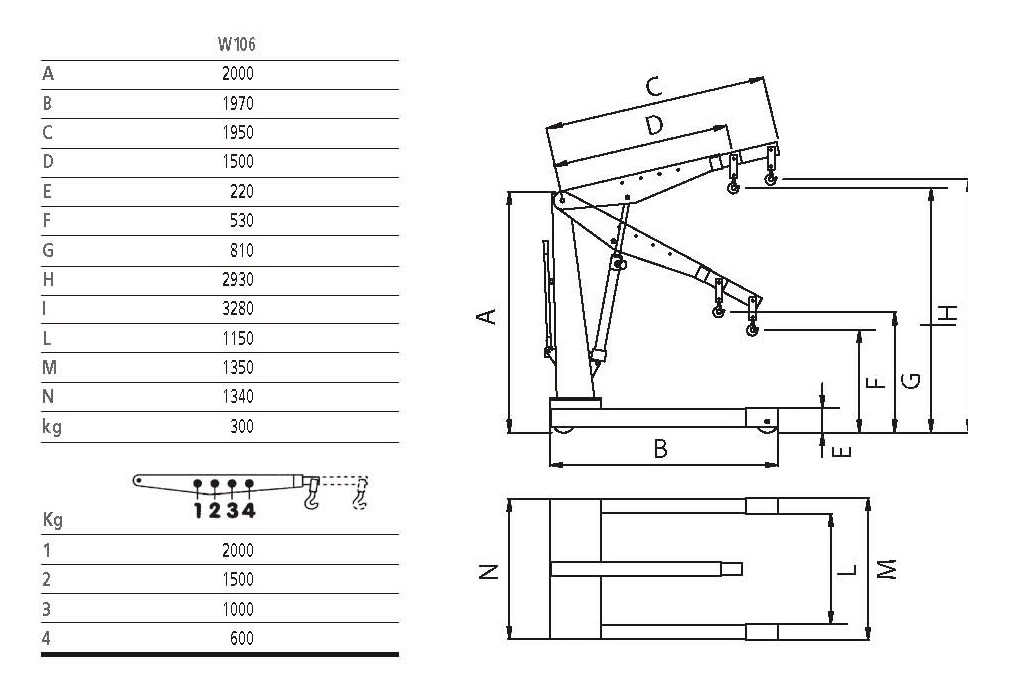

Расчет размеров и создание чертежа

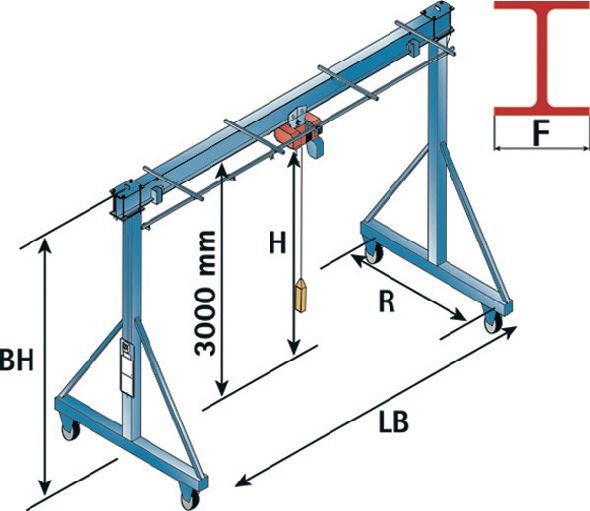

Сначала необходимо определиться с размерами оборудования для работы с автомобилями.

Выбор габаритов автоподъемника зависит от площади гаража, в котором он будет использоваться. Средняя высота устройства составляет три с половиной метра, а ширина — три метра. Оборудование с такими габаритами способно поднять транспортное средство, масса которого достигает 3-4 тонны.

Необходимые компоненты и инструменты

Определившись с размерами автоподъемника, можно приступить к подготовке нужных инструментов и материалов. Для работы понадобятся:

• сварочный аппарат для соединения железных компонентов;
• сверла;
• дрель;
• рулетка для измерения размеров деталей устройства.

К материалам, из которых изготавливается устройство, относят:

• стельные уголки шириной восемь сантиметров;
• железные плиты, толщина которых должна быть 1-2 сантиметра;
• редуктор червячного типа.

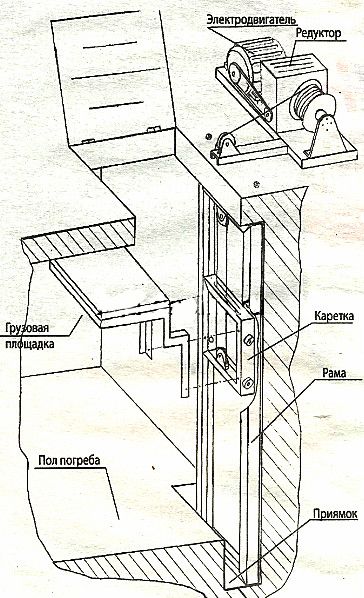

Инструкция по сборке

На начальном этапе создания подъемника в стенки гаражной ямы устанавливают уголки из стали. После этого на их полки устанавливают металлическую плиту и прикрепляют ее к поверхности. Сверху устанавливается редуктор, после чего на приводном валу фиксируется шпонка.

После установки редуктора на поверхности плиты делают отверстия, через которые будет пропускаться цепь. Когда цепь будет установлена, на вал надевают звездочку. Для установки второй цепи с противоположной стороны плиты проделывают такие же отверстия.

Полученная конструкция выдерживает нагрузку 2-3 тонны.

Трудности при изготовлении подъемника

При изготовлении самодельного автоподъемника могут появиться сложности, с которыми надо ознакомиться. Часто проблемы появляются с изготовлением деталей, которые сложно сделать своими руками. Поэтому некоторые компоненты для подъемника придется покупать. К таким деталям относят ходовые винты или электрический двигатель, который устанавливают в некоторые модели.

Также трудности появляются на этапе расчета габаритов подъемного оборудования. Довольно сложно самостоятельно определить оптимальные размеры для такого устройства.

Заключение

Автомобилисты, которые регулярно ремонтируют свою машину, часто пользуются автоподъемниками. Некоторые предпочитают изготавливать их самостоятельно. Однако перед этим лучше разобраться с типами подъемников и с нюансами их изготовления.

Подъемник для гипсокартона своими руками: чертежи

Домашние мастера не видят необходимости в приобретении подъемника для гипсокартона, а некоторые не имели представление о его существовании. Это приспособление необязательно иметь под рукой, если при работе с гипсокартоном есть помощник, но при этом два человека применяют большое количество усилий для крепления листов на потолок.

Пример крепления гипсокартона с помощью специального подъемника

В ситуации, когда помочь некому, без этого приспособления не обойтись, его можно купить в готовом виде, или соорудить подъемник для гипсокартона своими руками.

Вернуться к оглавлению

Полное содержание материала

• 1 Зачем нужен подъемник
• 2 Виды подъемников
• 3 Где применяется
• 4 Сделать подъемник для ГКЛ своими руками
  • 4. 1 Чертежи
  • 4.2 Процесс изготовления
• 5 Подъемники промышленные
• 6 Описание подъемника-распорки для плит гипсокартона
• 7 Приспособление для переноски гипсокартона
• 8 На фото можно посмотреть как используется подъемник для гипсокартона

Зачем нужен подъемник

Это очень удобное приспособление, при помощи которого производят монтаж листов ГКЛ к потолочной поверхности, выполняют разметку. Производят ее так:

• у лазерного уровня высота штатива чуть больше метра;
• на подъемник устанавливают прибор и крепят при помощи струбцин, выставляя на нужную высоту.

Если учесть, что подъемник распорка для гипсокартона может поднять лист материала на 3-4 метра – этой высоты достаточно для проведения разметки в самых высоких помещениях.

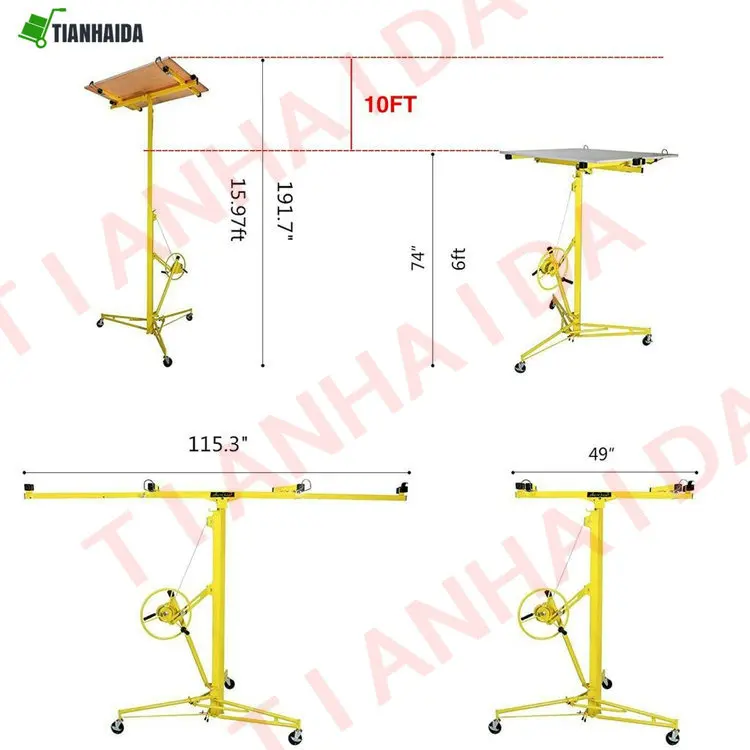

Так выглядит подъемник распорка для крепления гипсокартона

Главное назначение этого приспособления – помощь в монтаже больших листов гипсокартона на потолочную поверхность. С помощью подъемника можно выполнить работу по обустройству многоуровневого гипсокартонного потолка самостоятельно без помощников.

Полотно листа плотно прижимается к месту крепления при помощи подъемника, при этом эффективно используются как самодельные варианты, так и производственные.

У этого приспособления есть и другое назначение, например:

• упрощение монтирования металлического профиля в труднодоступном месте;
• на подъемник для монтажа гипсокартона можно закрепить перфоратор для простоты его использования на высоте;
• поднятие рулонных материалов под потолок;
• этим приспособлением можно поднять массивную люстру на потолок из гипсокартона и произвести ее подключение.

Принцип работы подъемника для гипсокартона

Вернуться к оглавлению

Виды подъемников

Практическое применение подъемников зависит от типа конструкции, которых различают несколько:

1. Подъемник Премос стеновой со столом, установленным в вертикальном положении – предназначается для монтажа гипсокартона на стены и перегородки.
2. Потолочный с вертикальным столом, который помогает в установке листов на потолок.
3. Универсальный Премос – имеет поворотный стол и может использоваться на любых поверхностях.

Самыми востребованными у профессионалов являются универсальные конструкции.

Вернуться к оглавлению

Где применяется

Спектр применения стандартного подъемника Премос для гипсокартона достаточно широк:

• в обычном помещении;
• в небольших коридорах;
• на балконных поверхностях;
• на больших площадях промышленного и общественного назначения.

Даже если ремонт производит бригада специалистов, очень удобно применять это сооружение, особенно если высота потолков составляет более трех метров.

Вернуться к оглавлению

Сделать подъемник для ГКЛ своими руками

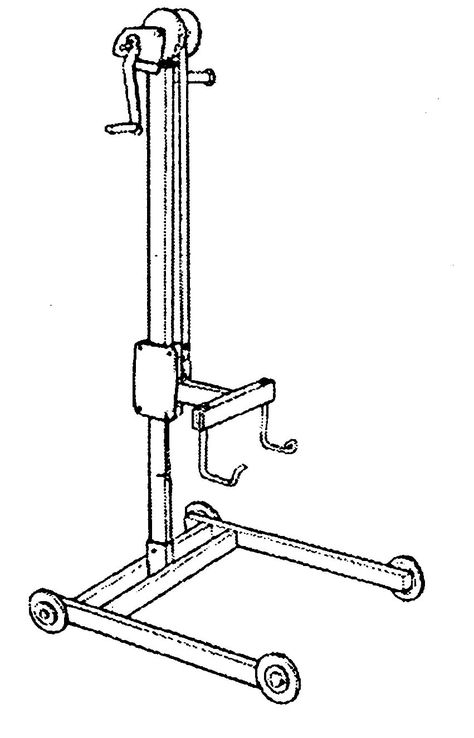

Прежде чем соорудить самодельный подъемник для гипсокартона, нужно знать из чего он состоит:

1. Тренога – основание для всей конструкции, на которой установлены колесики, оснащенные стопором.
2. Телескопический штатив – состоит из нескольких отрезков трубы разного диаметра, например от 4 до 8 см.
3. Стол-подставка с поворотным механизмом, имеющий Н-образную форму.
4. Лебедка – этот элемент нужно купить, так как самостоятельно собрать его невозможно.

Можно оборудовать механизм дополнительными комплектующими, например, электроприводом или площадкой.

Чертежи

Перед тем как начать сборку конструкции самостоятельно, нужно начертить схему сборки. Этот процесс очень важный, так как поможет выполнить сборку конструкции без ошибок.

Процесс изготовления

Сделать подъемник для гипсокартона несложно, достаточно выполнить несколько действий:

• Основание монтируется из профильной трубы, 6х6 см. Треногу собирают из трех элементов, два из которых оснащаются поворотными механизмами, а один из них приварен к центральному элементу – стойке. Желательно оснастить треногу роликами, для упрощения применения передвижения по помещению;
• Можно приварить к основанию раскосые ножки, со спиленными краями под углом 45 градусов, они могут быть постоянными или складными.

Схема с размерами для самостоятельного изготовления подъемника для гипсокартона

Как только будет готова тренога можно приступать к монтажу штатива:

• Берется три вида трубы – 4х4, 6х6 и 8х8 см. Их нужно вставить друг в друга и подбить заглушенными элементами. Желательно выбирать круглый элемент, он более практичный. Установить телескопическую трубу на стойку;
• Верхняя трубка оснащается специальным креплением, на которое будет устанавливаться подставка, можно обустроить съемную подставку;
• Изготавливается Н-образная площадка, в которой средняя перемычка сквозная, для установки выдвижных конструкций;
• Стол устанавливается на площадку и закрепляется;
• Для жесткости конструкции выполняют монтаж боковых подпорок с быстрозажимными механизмами;
• Последним этапом монтажа будет установка лебедки, обычно она устанавливается на выносной балке с раскосами.

Готовая конструкция самодельного подъемника для гипсокартона

Как видим, нет ничего сложного в монтаже подъемника из гипсокартона, достаточно приготовить заранее материал и запастись терпением.

Вернуться к оглавлению

Подъемники промышленные

Приобретение системы заводского производства поможет поднимать листы ГКЛ и другие листовые материалы большой площади вверх, на стены, при этом можно изменить угол наклона материала. Заводские подъемники Премос и fit имеют ряд плюсов:

Вернуться к оглавлению

Описание подъемника-распорки для плит гипсокартона

Для монтирования листов гипсокартона может пригодиться специальная распорка, представляющая собой шток-подъемник и телескопические трубы в количестве двух штук. Конструкция оснащена пластиковыми упорами и кольцевыми зажимами. Для простого высвобождения зажатого штока имеется рычаг. Эта распорка применяется для задержки листов в вертикальном положении.

Инструкция по эксплуатации подъемника-распорки для листов гипсокартона

Это устройство помогает смонтировать гипсокартонную плиту быстро и без помощи, и у него наблюдаются следующие преимущества:

1. Поворотное основание, которое помогает не только перемещать лист гипсокартона, но и подвинуть его в любом направлении, для получения ровных и качественных стыков между материалом. Его также применяют для потолков.
2. Этот механизм имеет малый вес и прост в применении, его использование не составит труда даже у человека, не имеющего профессиональных навыков.
3. Если монтаж производится одним человеком, то нужно применить как минимум три распорки, тогда обустройство стены или перегородки из гипсокартона не составит труда.

Видео обзор подъемника для гипсокартона.

Вернуться к оглавлению

Приспособление для переноски гипсокартона

Часто приходится переносить плиты гипсокартона вручную. Стоит отметить, что делать это в одиночку неудобно, лист гипсокартона имеет немалый вес и площадь. Переносятся листы обычно двумя рабочими, но даже при такой транспортировке на этаж лист можно переломать. Есть специальные системы для переноски листов материала, например:

Для удобства работы с гипсокартоном есть большое количество приспособлений, которые можно купить в магазине или соорудить самостоятельно, для экономии средств.

Вернуться к оглавлению

На фото можно посмотреть как используется подъемник для гипсокартона
