Передняя подвеска автомобиля: особенности, виды

Главная » Полезные советы

Полезные советы0357

Автомобиль представляет собой сложный механизм, который состоит из огромного числа элементов, каждый из которых выполняет определенные функции. Одним из подобных элементов можно назвать переднюю подвеску. Как правило, она несколько сложнее, чем задняя, может иметь разную конструкцию, что определяет эксплуатационные особенности. Знание того, какая передняя подвеска автомобиля обладает лучшими эксплуатационными качествами, позволит провести выбор менее проблематичного транспортного средства.

Содержание

  1. Предназначение подвески
  2. Классификация
  3. Устройство передней подвески
  4. Проведение периодического осмотра

Предназначение подвески

К передней подвеске, как правило, предъявляется больше требований по причине того, что она сочетается с рулевым управлением, а также спереди расположен тяжелый двигатель.

В общем можно сказать, что рассматриваемая система является соединительным звеном между дорожным покрытием и кузовом. Входит в состав шасси и состоит из совокупности узлов и механизмов. Основными функциями, которые она выполняет, можно назвать следующее:

  • Физическое соединение колес с кузовом транспортного средства.
  • Проводит передачу несущей системы силы и момента, которая воздействует при контакте колес с дорожным покрытием.
  • Обеспечивает определенную плавность хода, требуемый характер перемещения колес относительно кузова.

Система подвески также в некоторой степени определяет комфорт пребывания пассажиров в автомобиле, его проходимость и другие показатели. Также она отвечает за устойчивость автомобиля на дороге. Поэтому техническому состоянию подвески уделяется особое внимание.

Классификация

Существует несколько вариантов исполнения передней подвески, каждый из которых обладает своими определенными эксплуатационными качествами.

Изначально можно конструкцию разделить на две основные категории:

  • Зависимый тип предусматривает жесткое соединение колес, расположенных в противоположном направлении. Передвижение в поперечном направлении одного колеса приводит к перемещению второго.
  • Тип с непростой конструкцией, которую назвали независимой, на создание которой уходит много времени, так как противоположные колеса могут двигаться в независимости друг от друга в поперечном направлении.

Каждая из них обладает своими определенными качествами. Независимая в последнее время пользуется большой популярностью среди автопроизводителей, так как при ее исполнении можно использовать различные устройства контроля.

Кроме этого можно выделить классификацию независимой подвески:

  • Использование продольных рычагов позволяет получить вариант исполнения, который еще называют пружинно торсионной подвеской.
  • Применение сочетания продольных и косых рычагов.
  • Использование качающихся полуосей.
  • С установленными косыми рычагами.
  • Торсионно-рычажная подвеска.
  • С применением системы расположения двойных продольных и поперечных рычагов.
  • Использование сочетания гидравлической и пневматической системы, применение только пневматики.
  • Адаптивная подвеска.

Каждая из них имеет свою особую конструкцию и эксплуатационные качества.

Устройство передней подвески

Все элементы, которые используются при создании подвески, можно разделить на нижеприведенные классы:

  • Обеспечивающие упругость.
  • Для гашения неровностей дорожного покрытия.
  • Для распределения направления воздействия сил.
  • Для стабилизации автомобиля, улучшения его показателя устойчивости на дороге.

Можно выделить следующие элементы, которые обеспечивают упругость:

  • Пружины используются на всех легковых автомобилях при создании передней подвески. Несмотря на простоту конструкции рассматриваемого элемента, он бывает двух типов: с постоянной и переменной жесткостью. Эти эксплуатационные качества достигаются путем изменения толщины витков. В центре есть отбойник, который необходим для гашения удара, если пружина сжата максимально.
  • Пневмогидравлическая или пневматическая система работает за счет сжатого воздуха или специальной жидкости. Подобная система используется довольно редко, однако ее особенности работы позволяют обеспечить комфортное передвижение даже при плохом качестве дорожного покрытия. Также стоит отметить, что рассматриваемая система позволяет проводить настройку параметров подвески: жесткость, клиренс и другие показатели.
  • Торсионы представляют собой особую трубу из металла, внутри которой установлен стержень. Перед установкой его накручивают, раскручивание ограничивается рычагами, амортизатором и другими элементами конструкции.

Элементами, которые служат для распределения силы, можно назвать различные типы рычагов. Они определяют правильное расположение колес и определенную передачу усилий от колес на кузов.

Гасящие элементы конструкции предназначены для повышения комфорта водителя и пассажиров во время движения. Они создают силу противодействия пружинам. Зачастую в качестве гасящего устройства используется амортизатор. Он может быть пневматическим или гидравлическим (в качестве рабочей жидкости используется масло).

Проведение периодического осмотра

Плохое качество дорого определяет то, что элементы подвески служат меньше отведенного времени. Учитывая то, что передняя подвеска обеспечивает стабилизацию автомобиля во время движения, оказывает влияние на устойчивость, является связующим звеном между колесами и кузовом ее нужно поддерживать в хорошем техническом состоянии. Периодический осмотр позволяет исключить вероятность возникновения серьезных неисправностей, которые окажут влияние на управляемость. Стоит отметить, что износ одного из элементов приводит к повышенному износу всей подвески.

В заключение отметим, что некоторые типа подвесок имеют большую надежность, но при этом не обеспечивают нужный комфорт во время управления. Примером можно назвать ситуацию, когда на грузовые автомобили устанавливаются рессоры по причине возникновения большой нагрузку. Только тот факт, что обеспечивать высокий комфорт не нужно и грузовой автомобиль двигается с относительно небольшой скоростью, позволил использовать рессоры.

Рейтинг

( Пока оценок нет )

Комментарии0 Поделиться:

Загрузка …

Устройство передней подвески автомобиля

Ходовая часть автомобиля отвечает за управляемость и комфорт на дороге. Комплексная работа всех узлов и агрегатов гарантирует безопасность во время езды. В статье мы разберемся с тем, что собой представляет передняя подвеска автомобиля и какие ее виды бывают. Также подробно рассмотрим основные узлы, отвечающие за управляемость транспортного средства.

Общие сведения о подвеске автомобиля

Основной компонент ходовой части автомобиля — это подвеска. От системы амортизации зависит непосредственно комфорт и безопасность передвижения. Реализация энергии движения авто и гашение колебаний от дорожного покрытия является основной задачей подвески. Ходовая часть автомобиля постоянно совершенствуется. Устанавливаются более качественные узлы и агрегаты, которые делают конструкцию более надежной, а езду — безопасной.

Первые подвески появились гораздо раньше введения автомобилей в эксплуатацию. Они устанавливались на каретах конных экипажей для преодоления неровных дорог. Тогда впервые колеса стали перемещаться в вертикальной плоскости независимо от кузова. Устройство подвески практически не изменилось и на первых автомобилях, максимальная скорость которых составляла не более 30 . Но со временем конструкция совершенствовалась. Рассмотрим несколько популярных видов передней подвески, их конструктивные отличия и особенности.

Основные компоненты

На сегодняшний день каждый автопроизводитель использует те или иные «фишки» в передней подвеске машины. Но практически всегда преследуются одни и те же цели, а именно:

  • повысить уровень комфорта;
  • снизить уровень шума;
  • улучшить управляемость;
  • сделать обслуживание максимально простым;
  • сделать узел максимально безопасным и долговечным.

Между всеми ведущими автоконцернами с каждым годом нарастает конкуренция. Именно поэтому каждый производитель старается сделать ходовую часть максимально адаптированной к любым дорожным условиям. Но независимо от устройства передней подвески, она состоит из таких элементов, как стабилизатор, амортизатор, упругий элемент, направляющая часть и колесная опора. А вот реализация у всех разная. Давайте более детально остановимся на каждом компоненте.

Упругие элементы

Они разделяются на металлические и неметаллические. К первым относятся рессоры, которые в автомобилях начали использоваться достаточно давно. По конструкции это набор из металлических пластин различной длины, которые соединены между собой. Рессоры не только эффективно перераспределяют нагрузку, но и неплохо амортизируют. Кроме того, они долговечны и просты в обслуживании. Очень часто они используются в подвеске грузовиков. Наиболее распространенными металлическими элементами являются пружины. Они бывают постоянной и переменной жесткости. Если диаметр прута по длине не изменяется, то жесткость постоянная, когда же он меняется — переменная.

Неметаллические детали — это упругие элементы (отбойники, буферы). Они также отвечают за амортизацию и перераспределение нагрузок. Яркий пример неметаллических деталей передней подвески — гидропневматические или же пневматические камеры. Такая конструкция подвески позволяет изменять клиренс автомобиля и обеспечивает максимальную плавность хода. Обычно устанавливается пневматика или гидравлика на авто премиум-класса.

В подробностях о направляющей части автомобиля

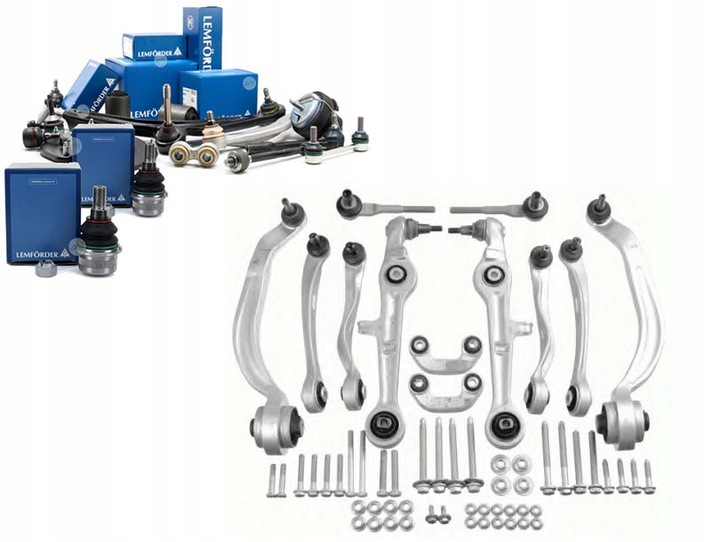

Основная задача узла заключается в удержании колес в правильном положении и поддержании траектории. Помимо этого, направляющая часть отвечает за эффективное соединение кузова и амортизатора, а также передачу энергии движения. К основным элементам узла стоит отнести следующие детали: рычаг передней подвески, стойки и шарнирные соединения.

Обеспечение необходимой устойчивости транспортного средства на дороге достигается за счет наличия в конструкции стабилизатора поперечной устойчивости. Он призван уменьшить крен кузова автомобиля при входе в поворот и снизить центробежную силу, приводящую к опрокидыванию машины. Поведение автомобиля на дороге во многом зависит от жесткости стабилизатора, который является торсионом. Чем он мягче, тем больше ход подвески и плавность. Жесткость улучшает управляемость, но снижает другие параметры. Обычно обе оси авто оснащаются стабилизаторами. Если же задняя подвеска торсионная, то они ставятся только на переднюю ось.

Немного об амортизаторах

Независимо от типа ходовой, передняя подвеска «Ваз» и «Ауди» оснащается амортизационными стойками. Они необходимы для гашения колебаний колес от дорожного полотна. Помимо этого, стойки обеспечивают плавность хода и постоянный контакт колеса с дорожным полотном. В настоящее время используется два типа амортизаторов:

  • Однотрубный. Наполнен газом. В конструкции стойки предусмотрен один рабочий цилиндр, в нижней его части — камера, находящаяся под давлением 2-3 МПа. Между цилиндром и камерой стоит плавающий клапан. Он находится под постоянным давлением газа. Основное преимущество такой стойки заключается в том, что при интенсивной работе нет эффекта эмульгирования (вспенивания масла). Поэтому такая стойка не перегревается, обеспечивает лучшее демпфирование и предусматривает установку в любом положении.
  • Двухтрубный. Состоит из пары цилиндров различного диаметра, один находится внутри другого. Во внутреннем цилиндре — шток с поршнем. Сообщение с внешним цилиндром реализовано через донный клапан. Внешняя камера заполнена воздухом для компенсации объема при движении штока амортизатора. Основными преимуществами считается дешевизна и простота. Недостатки — низкая эффективность охлаждения и снижение качества работы при длительной эксплуатации в тяжелых условиях.

Подвеска «МакФерсон»

Автомобили малого или среднего класса чаще всего оснащаются именно такой конструкцией подвески. Ключевое отличие от других видов заключается в том, что нижний рычаг передней подвески используется совместно с телескопической стойкой. Упругий элемент (пружина) располагается непосредственно на стойке, поэтому основное усилие от массы авто приходится на ее центр. Нижний рычаг необходим для контроля траектории перемещения колес при воздействии продольных и поперечных усилий. Конструкция особенно актуальна для переднеприводных автомобилей. Для повышения устойчивости и снижения крена устанавливается стабилизатор. Обычно он выполняется в виде изогнутого прута, который путем шарнирного соединения крепится к рычагу или стойкам.

Двойные поперечные рычаги

Этот вид подвески смело можно назвать более сложным и дорогостоящим в изготовлении. Обычно используется на авто выше среднего класса. Принцип действия такого узла заключается в том, что качание колесной ступицы ограничивается пружиной (если убрать верхний рычаг). Но так как ступице необходима еще и верхняя опора, то используют два рычага, которые соединены с помощью шаровой опоры.

Примечательно еще и то, что верхний рычаг всегда меньше нижнего. Сделано это для сохранения перпендикулярного положения колеса во время движения. Основные преимущества подвески на двойных поперечных рычагах заключаются в том, что имеется несущая балка, позволяющая демонтировать всю подвеску единым узлом. Также такая конструкция существенно улучшила управляемость. Но есть тут и свои минусы — сложность ремонта и дороговизна обслуживания за счет плотной компоновки.

Передняя подвеска «Рено Логан»

Французский автомобиль на передней оси оснащается «МакФерсоном». Это обеспечивает не только хорошую управляемость автомобилем, но и высокий уровень комфорта. Конструкция и принцип действия выглядят следующим образом. В основе всего лежит подрамник. К кузову он крепится через сайлентблоки, что необходимо для гашения вибраций и колебаний. Именно на подрамнике установлен узел передней подвески. Он состоит из пружины и амортизатора. Стойка сверху крепится в специальную чашу, которая находится в крыле, а снизу — к поворотному кулаку. Помимо этого, в конструкции имеется стабилизатор поперечной устойчивости, рычаг, а также поворотный кулак. Стоит обратить внимание на то, что «Логан» имеет очень прочную ходовую, которую многие автомобилисты называют «неубиваемой». Правда, все зависит от дорог, по которым передвигается транспортное средство. Установка оригинальных деталей гарантирует длительную работу узла.

Передняя подвеска «Ниссан Альмера»

Автомобили Nissan этой модели оснащаются независимой подвеской типа «МакФерсон». Она имеет два поперечных рычага, которые выполнены в форме треугольника. Стабилизатор поперечной устойчивости имеется не на всех авто. Амортизатор двухтрубный газонаполненный, а пружина передней подвески — постоянной жесткости. Между верхней чашкой и пружиной стоит упорный шарикоподшипник. Он позволяет корпусу стойки и пружине проворачиваться вокруг своей оси. При этом шток остается в неподвижном состоянии.

Какой тип подвески лучше

Однозначного ответа на вопрос просто нет. Все зависит от условий эксплуатации транспортного средства. К примеру, «МакФерсон» — это отличное бюджетное решение для большинства автомобилей малого класса. Комфорт находится на должном уровне, а обслуживание предельно простое и недорогостоящее. А вот многорычажная независимая подвеска — это уже несколько другой класс. Тут для замены шаровой переднего верхнего рычага придется потрудиться. Следовательно, обслуживание обойдется в копеечку. Но управляемость и комфорт тут на порядок выше. Что касается зависимой подвески, то в настоящее время на легковых авто она практически не используется.

Подведем итоги

Мы рассмотрели основные типы передних подвесок, используемых в современных транспортных средствах. Каждое из решений имеет свои преимущества и недостатки. Но стоит сказать, что обслуживать необходимо как «МакФерсону», так и многорычажку, ведь вырванная на полном ходу шаровая опора нередко приводит к серьезной аварии и даже летальному исходу. Стоит отметить, что передняя ось испытывает большие нагрузки, поэтому она должна регулярно обслуживаться. В противном случае может понадобиться замена передней подвески. Рекомендуется установка только оригинальных запасных частей. Дважды менять шаровую опору, когда работа стоит вдвое дороже детали, вряд ли кто-либо захочет. Поэтому лучше с первого раза приобретать качественные запчасти, пускай они и стоят не всегда дешево.

Назначение, устройство и виды подвесок автомобиля

Подвеска сегодня один из важнейших узлов автомобиля, обеспечивающих пассажирам и водителю комфортное нахождение в салоне вне зависимости от качества дорожного полотна. Первые подвески появились еще в эпоху повсеместного распространения гужевого транспорта — кузова карет в прямом смысле подвешивался на кожаных ремнях, что помогало немного снизить вибрацию в салоне. Современный тип подвески появился в Англии еще на заре 19 века. В ее конструкции уже использовались направляющие, а некоторые рессоры все еще делались из гибких пород древесины.

Дальнейшее развитие систем подвески было весьма бурным и стремительным. Уже на рубеже 19-20 веков французскими инженерами была спроектирована первая независимая подвеска, а спустя еще пару лет на гоночные автомобили стали устанавливаться амортизаторы, которые в дальнейшем перекочевали и в обычные машины. Следующим этапом становления стало применение торсионного вала, что позволило создать более компактную конструкцию, а также увеличить плавность хода. Первыми инновацию внедрили в массы инженеры французской компании Citroen. К 1950 году были созданы и испытаны большинство независимых и полузависимых типов подвесок, который используются в автомобилестроение и по сей день.

Зачем нужна подвеска?

Устройство современного автомобиля невозможно представить без подвески. Так зачем же нужен этот узел? Во-первых, она обеспечивает надежное соединение колес с корпусом машины. Во время движения на дороге обязательно возникают ямы и другие виды препятствий, которые в случае непосредственной установки кузова на колеса отчетливо бы ощущались седоками в салоне. Подвеска же призвана гасить все подобные колебания до комфортного уровня. Также она снижает обратное воздействия кузова на оси, уменьшая нагрузку на них при вхождении в поворот или при резком торможении.

Еще одной функцией является обеспечение надежного сцепления с дорожным полотном. Дело в том, что изменяя вертикальную нагрузку при помощи рессор и амортизаторов, подвеска своевременно переносит вес машины в зависимости от текущей дорожной ситуации. Благодаря подвеске колеса транспортного средства имеют необходимую свободу перемещения, а водитель при этом сохраняет контроль над дорогой.

Устройство подвески

Общая структура ходовой части достаточно проста и включает в себя лишь несколько основных элементов. В первую очередь это направляющие — специальный поворотный механизм (рычаг подвески), задающий диапазон вращения колес. К ним крепятся опоры колес, состоящие из подшипника, ступицы и поворотного кулака. В случае если подвеска зависимая, то ее элементы крепятся на жесткой балке. Но современный легковой автотранспорт такой тип подвески почти не использует, поэтому ее элементы соединяются между собой с помощью крепежной рамы и стабилизатора поперечной устойчивости. Для поглощения вибраций кузова и неровностей дорожного покрытия в конструкцию данного узла также входят амортизаторы, которые помимо своего основного назначения работают в качестве направляющих в подвесках типа МакФерсон.

В качестве передней подвески на легковых автомобилях практически повсеместно устанавливается независимая конструкция. Она обеспечивает высокий уровень комфорта, особенно на неровной дороге. А вот задняя подвеска обычно полузависимая, она проще и дешевле в обслуживании, но не так хорошо справляется с неровностями дорожного полотна.

Разновидности подвесок

Наиболее известная классификация подразделяет подвески на три типа — зависимая, полузависимая и независимая. Всего же существует более 10 различных видов подвесок со своими конструктивными особенностями.

Двухрычажная и многорычажная

Вид независимой подвески, получивший свое название от количества рычагов к которым крепятся опоры колес. Обе модели обеспечивают отличную управляемость машины. Двухрычажная имеет небольшой конструктивный недостаток при установке на заднюю ось автомобиля резкое торможение может слегка выворачивать колеса наружу. Чтобы решить эту проблему была разработана многорычажная версия, которая доказала свою эффективность для заднего моста автомобиля. Сегодня подвески с двумя и более рычагами активно используются в автомобилестроении.

Торсионно-рычажная

Так называемая полунезависимая подвеска, располагающая не на самой оси колес, а немного ближе к опорам рычагов. Обеспечивает превосходную стабильность на прямых участках дороги, но из-за низко расположенного центра тяжести может наблюдаться излишний наклон кузова в поворотах.

Подвеска типа «Де Дион»

Также принадлежит к изобретениям 19 века и сегодня эксплуатируется уже довольно редко. В сущности, это все та же зависимая подвеска с жесткой поперечной балкой, но здесь редуктор колес перенесен в подрессоренную массу автомобиля из-за чего повысился и уровень комфортности движения, но снизилась управляемость в поворотах.

Гидропневматическая и пневматическая

Благодаря наличию пневмоэлементов, работающих с использованием воздуха или специальной жидкости, она позволяет регулировать клиренс автомобиля относительно дороги. Устанавливается в основном на легковые автомобили сегмента премиум-класса, а также автобусы и тягачи, так как является достаточно дорогим в эксплуатации решением.

Электромагнитная

Данная подвеска использует принцип магнитного поля и позволяет добиться практически идеального уровня комфорта автомобиля. Впрочем, несмотря на очевидные преимущества ни один автопроизводитель пока не запустил в серию машины с таким оборудованием, хотя было несколько рабочих прототипов. Вопрос главным образом в стоимости обслуживания подобной системы, ее устройство несравнимо сложнее обычных механических аналогов.

Помимо этого, на различные типы кузова устанавливаются соответствующие виды подвесок, обеспечивающих наилучшие эксплуатационные характеристики модели. Так, например, в рамных внедорожниках автопроизводители предпочитают больше использовать зависимую подвеску, во всяком случае сзади. Аналогичные решения используются и в пикапах — сзади зависимая, спереди — многорычажная. Грузовые же автомобили могут также использовать оба решения, их конструктивная особенность предполагает наличие пневмоэлементов в подвеске.

Ходовая — важный элемент любого автомобиля и при малейшем подозрении на ее неисправность необходимо незамедлительно пройти диагностику подвески. Периодически может возникать необходимость в замене сайлент-блоков, передних или задних амортизаторов, проведение 3d развала схождения, а также иных работ для восстановления ее нормальной работоспособности. Если у вас возникли проблемы с подвеской в СПБ, специалисты автосервиса «MS-48» будут рады вам помочь.
