Коробка АКПП: рывки при торможении

Как известно, в процессе эксплуатации автоматической коробки передач важно обращать внимание на малейшие изменения в работе агрегата. Зачастую, первым признаком различных неполадок является появление толчков и рывков АКПП при переключении передач «вверх» (во время разгона).

Однако тревожным симптомом является и такая ситуация, когда АКПП пинается при торможении. В данном случае это также может указывать на проблемы с агрегатом, которые в дальнейшем будут только прогрессировать.

Далее мы рассмотрим, почему возникают толчки АКПП при торможении, при наборе скорости или на месте при переключении режимов различных режимов автоматической трансмиссии.

Толчки АКПП: при торможении, во время езды или на месте

Итак, появление толчков, рывков и пинков АКПП является основной проблемой всех без исключения автоматических трансмиссий. С учетом того, коробка-автомат является дорогостоящим и сложным агрегатом, подобные сбои являются серьезным основанием для проведения диагностики коробки — автомат.

При этом пинается АКПП по целому ряду причин, сами толчки и рывки могут присутствовать постоянно или же проблема может быть «плавающей», проявляться только в холодную или жаркую погоду, в режимах больших или малых нагрузок и т. п. Если же говорить о пинках во время торможения, первым делом, нужно уметь отличить поломку от особенностей работы агрегата. Если учесть, что гидромеханический автомат остается самым распространенным, давайте сконцентрируем внимание на такой АКПП.

Это приводит к тому, что момент переключения передач становится более выраженным. В отдельных случаях это даже приводит к появлению небольших толчков, как при разгоне (передачи ступенчато переключаются вверх), так и при торможении (переключение происходит ступенчато вниз).

Если же начать оттормаживаться резко, коробке нужно быстро переключиться, например, с 4-й передачи на 1-ю. Естественно, коробка может попросту не «успевать» на холодном масле, что и становится причиной толка АКПП при торможении, который особенно заметен практически в момент полной остановки авто. При этом после прогрева АКПП (через 10-15 км.) все переключения приходят в норму, так как масло нагревается и полностью выходит на рабочие температуры.

Если есть замечания касательно стояния масла или его уровня, необходимо выполнить замену масла в АКПП, параллельно заменив масляный фильтр коробки автомат. В случае отклонения уровня от нормы, потребуется долить масло в коробку или удалить излишки AТФ из агрегата, так как перелив масла в АКПП также способен приводить к сбоям в работе автомата и часто является причиной повышенного износа.

Обратите внимание, именно по этой причине рекомендуется менять масло в АКПП каждые 40-50 тыс. км, а также выполнять профилактический ремонт ГДТ через 100-150 тыс. км. пробега. Параллельно требуется менять и фильтры коробки автомат, а также выполнять промывку агрегата или отдельных систем перед заменой масла.

Для устранения неполадок потребуется выполнить демонтаж коробки автомат, после чего производится полная разборка агрегата. Затем специалисты проводят дефектовку, меняют фрикционы и ряд других элементов.

Для точного определения неисправности следует выполнять компьютерную диагностику АКПП. При этом отмечено, что часто АКПП пинается при торможении именно по причине того, что прошивки блоков управления попросту устарели. Такая особенность достаточно распространена на разных авто и решается путем установки более свежей версии ПО (обновление прошивки).

Главное, перепрошивку АКПП нужно выполнять в центрах, которые отдельно специализируются на ремонте и обслуживании коробок-автомат. Выполнять подобные операции кустарным способами в гаражных условиях крайне не рекомендуется, так как агрегат может начать работать некорректно, возможны сбои в работе электронных блоков или сама коробка может быстро выйти из строя.

Подведем итоги

Как видно, проблема с толчками, рывками и инками коробки-автомат является достаточно распространенной. При этом в одних случаях будет достаточно заменить масло и фильтры АКПП или перепрошить ЭБУ АКПП (установить актуальную версию ПО), тогда как в других необходимо проводить углубленную диагностику, снимать агрегат с автомобиля, разбирать и менять изношенные/сломанные элементы.

По этой причине рекомендуется своевременно обслуживать данный агрегат, соблюдать все правила эксплуатации АКПП, избегать высоких нагрузок без острой необходимости, а также использовать высококачественные трансмиссионные жидкости и расходники, которые нужно менять строго по регламенту или даже раньше (с учетом индивидуальных особенностей и условий эксплуатации конкретного автомобиля).

Основные признаки неполадок автоматической трансмиссии, которые указывают на то, что «умирает» автоматическая коробка передач АКПП. Диагностика и проверка.

Почему коробка-автомат пинается, дергается АКПП при переключении передач, в автоматической коробке возникают толчки рывки и удары: основные причины.

Шум или гул АКПП, воет коробка-автомат: на какие неисправности указывают различные посторонние звуки при работе автоматической коробки передач, диагностика.

Пробуксовка автоматической коробки при переключении передач: основные причины, по которым пробуксовывает автомат. Диагностика коробки, устранение неполадок.

Пропала задняя скорость АКПП: основные причины. Почему не включается задняя передача на коробке автомат, диагностика и ремонт.

Источник

10 причин, почему автомат «дергается» при переключениях

Нормальная работа автомата зависит от здоровья его механической и управляющей частей, а также от исправности системы управления двигателем в целом и кондиции отдельных датчиков. Вдобавок на плавность переключений передач могут влиять и другие переменные, которые, с одной стороны, лежат на поверхности, но их почему-то частенько упускают из виду. В этой подборке собраны одни из самых распространенных причин, вызывающих «дергания» автомата.

1. Опоры двигателя и коробки передач

Если рывки происходят при переводе селектора из нейтрали в «реверс» или «драйв» на неподвижном автомобиле, то первым делом стоит проверить самочувствие опор двигателя и коробки передач. При их сильном износе силовой агрегат наклоняется гораздо сильнее обычного при включении переднего или заднего хода, что и вызывает ощутимый толчок.

2. Уровень масла

Также важно обращать внимание на уровень рабочей жидкости в коробке передач, как бы банально это ни звучало. По наблюдениям сервисменов, достаточно снижения его уровня на 0,5 литра ниже минимально допустимого, чтобы современный автомат начал «пинаться» в различных режимах работы.

3. Перегрев

Исправная система охлаждения — важная составляющая здоровья автомата. Дергания коробки могут быть вызваны банальным перегревом рабочей жидкости. Это происходит, например, при длительном толкании в пробках в жару, когда вдобавок забиты радиаторы охлаждения или термостат системы охлаждения коробки заклинил в закрытом положении. Первый случай частенько встречается, к примеру, на Ford Mondeo предпоследнего поколения с 6-ступенчатым автоматом Aisin, а второй — на моделях BMW с агрегатом ZF 6HP.

4. Датчики двигателя

Реальный пример такого развития событий из опыта сервисменов — упомянутый выше Ford Mondeo предпоследнего поколения. Его 6-ступенчатый автомат Aisin может дергаться из-за неисправного клапана EGR (рециркуляция отработавших газов), который влияет на изменение крутящего момента двигателя (по нему блок управления коробкой ведет расчет переключений).

5. Блок управления

Неисправный блок управления коробкой — еще один возможный виновник ударных переключений автомата. Конструктивно он может быть как самостоятельным узлом, так и встроенной единицей «мозгов» двигателя. К примеру, на Мазде 6 второго поколения отдельный блок автомата установлен в салоне автомобиля. Для диагностики можно подставить заведомо исправный модуль от другой машины аналогичной модификации. Процедура подмены не требует программирования блоков, не имеет подводных камней и сразу снимает массу вопросов.

6. Жгут внутренней проводки

Изношенный внутренний жгут проводки автомата способен вызывать целый букет недомоганий агрегата. Недаром при капитальном ремонте некоторых коробок его меняют по умолчанию.

7. Соленоиды

Неисправные соленоиды гидроблока — одна из самых частых причин появления рывков при переключениях передач. Наибольшая ответственность лежит на основном управляющем клапане давления масла. Именно его довольно часто приходится менять на многострадальных французских автоматах семейства DP.

8. Гидроблок

Падение давления масла в гидросистеме автомата, провоцирующее появление рывков, может происходить и из-за поломки гидроблока. Это либо естественный механический износ установочных поверхностей (колодцев) его соленоидов, либо деформация корпуса узла из-за перегрева коробки.

9. Плата мехатрона

Конструкция некоторых моделей автоматов имеет полноценный отдельный блок управления соленоидами (мехатрон), встроенный в поддон. Отказ его платы вызывает массу неисправностей автомата, в том числе и пресловутые рывки. Такой мехатрон есть, к примеру, у 7-ступенчатого автомата Mercedes-Benz серии 722.9 или его 6-ступенчатого собрата GM 6T30/6T40.

10. Механическая часть

Переключение передач в гидромеханическом автомате осуществляется с помощью блокировки тех или иных элементов планетарных рядов. За это отвечают пакеты фрикционов или ленточные тормоза. Из-за большого букета неисправностей они могут срабатывать с проскальзыванием, вызывая рывки при переключениях.

К примеру, на моделях Audi c 6-ступенчатым автоматом ZF встречается повышенный износ втулок барабанов. Через них масло под давлением подается в пакет фрикционов. Утечки жидкости через увеличенные зазоры со временем приводят к проскальзыванию и сгоранию дисков.

При появлении недомоганий в работе автомата очень важно не откладывать в долгий ящик визит в сервис для полноценной диагностики. Ведь от этого будет зависеть характер и стоимость ремонта. При внутренних механических проблемах агрегат придется снимать и полностью разбирать, а вот электрическую часть зачастую можно вылечить, ограничившись демонтажем поддона и гидроблока коробки.

Источник

Дергается АКПП: почему пинается автоматическая коробка передач

Как известно, автомобили с АКПП или РКПП (АМТ), а также вариаторами в последнее время активно вытесняют транспортные средства, оснащенные простой механической коробкой передач с ручным переключением (МКПП).

С учетом того, что существует большое количество различных автоматических трансмиссий, в этой статье мы поговорим о гидромеханической АКПП с гидротрансформатором. Если точнее, рассмотрим основные причины, по которым возникают толчки при переключении АКПП, почему коробка пинается, дергается АКПП и т.д.

Что значит, пинается коробка «автомат»

Итак, автовладельцы часто сталкиваются с тем, что различные неисправности автоматической коробки передач значительно снижают комфорт при езде или же делают полностью невозможной дальнейшую эксплуатацию ТС с таким типом трансмиссии.

Как правило, чаще всего машина с АКПП начинает дергаться, при переключении передач происходят рывки, толчки, удары. Реже передачи могут быть «затянутыми», возникает задержка переключений, происходит так называемая пробуксовка.

Сразу отметим, на практике пинки АКПП выглядят таким образом:

Также АКПП может толкаться только на холодную, пинки коробки — автомат появляются на горячую или же происходят постоянно. Еще можно отметить, что коробка может толкаться только на определенных передачах (например, при переходе с 1-й на 2-ю, с 3-й на 4-ю и т.д.).

Так или иначе, такая работа коробки передач указывает на возникновение проблем и необходимость проведения диагностики АКПП. При этом по тем или иным косвенным признакам, указанным выше, можно попытаться более точно определить характер неисправности.

Почему пинается коробка «автомат»: основные причины

Прежде всего, гидромеханическая автоматическая трансмиссия представляет собой достаточно сложный агрегат. В устройстве АКПП использовано большое количество устройств и разных механизмов.

Вполне очевидно, что исправная работа автомата напрямую зависит от уровня, качества, свойств и состояния жидкости ATF. Если жидкость грязная, потеряла свои свойства и т.д., тогда коробка неизбежно начнет толкаться и пинаться во время переключения передач.

С учетом того, что у гидромеханического автомата соединение с двигателем реализовано через гидротрансформатор (гидромуфту, ГДТ), получается, что именно рабочая жидкость передает крутящий момент.

При этом масло ATF работает под нагрузкой, сильно разогревается, в нем накапливаются продукты износа самой коробки и т.д. В результате вязкость жидкости меняется (происходит разжижение или АТФ густеет). В любом случае, как на густом масле, так и на жидком, коробка будет переключаться рывками, толкаться и пинаться.

Более того, на практике изменение свойств жидкости АТФ происходит уже к 40-60 тысячам км. пробега. Еще нужно учитывать, что если автомобиль новый или коробка была в ремонте, после окончания обкатки агрегата ATF лучше поменять (через 5-10 тысяч).

В противном случае зачастую агрегат, рассчитанный, в среднем, на 250-300 тыс. км. пробега выйдет из строя уже к 150 тысячам. При этом первые признаки надвигающейся проблемы проявятся в виде толчок и рывков к 100-120 тысячам.

Рано или поздно фильтр забивается, то есть ATF в условиях снижения пропускной способности фильтра хуже прокачивается. Результат — давление масла в коробке автомат уменьшается. В таком случае нарушается работа фрикционных дисков, которые не успевают остановиться в строго заданный момент. Фрикционы проскальзывают, а водитель ощущает такое проскальзывание в виде толчка при переключении передач.

Если же давление масла снижается, фрикционы не обеспечивают должного сжатия и начинают проскальзывать, а также сильно изнашиваться. От проскальзывания нагрев растет, масло в коробке автомат становится черным, появляется запах гари.

Вполне очевидно, что проблемы с фрикционами означают, что шестерни не останавливаются и не отпускаются в нужное время. Это приводит к тому, что при переключении передач трансмиссия дергается или пинается, водитель ощущает удары и рывки.

Обратите внимание, такая поломка является серьезной, то есть заменой масла в АКПП и фильтра проблему уже не решить. Другими словами, коробку нужно снимать, разбирать, проводить дефектовку, а уже затем в рамках ремонта менять фрикционы и другие изношенные элементы.

Перегрев ATF в АКПП и низкое давление трансмиссионной жидкости

Начнем с того, что многие АКПП (исключением являются некоторые виды «автоматов» на бюджетных малолитражках) имеют дополнительный радиатор охлаждения масла. Данное решение необходимо для того, чтобы понизить температуру рабочей жидкости и сохранить ее вязкость.

Такое решение, с одной стороны, позволяет вытеснить грязное масло и произвести замещение свежей жидкостью. Однако минусом такого способа замены является то, что поддон коробки не снимается, не происходит промывка поддона и очистка магнитов от стружки, не выполняется замена фильтра АКПП и т.д.

В результате радиатор не промывается, грязь и отложения из поддона попадают в радиатор, еще сильнее забивается фильтр коробки автомат. Загрязнения также попадают в гидроблок (гидроплиту), засоряются соленоиды (клапаны) и т.д.

Становится понятно, что в таком случае через забитый фильтр не проходит жидкость в полном объеме, а также возникает перегрев АКПП по причине низкой пропускной способности тонких каналов масляного радиатора.

Получается, такую замену можно производить только тогда, когда владелец твердо уверен, что внутри коробки все чистое. На практике оптимально чередовать аппаратную замену с классической, то есть со снятием поддона, чисткой, заменой фильтра и т.д.

Главной задачей устройства является создание нужного рабочего давления жидкости. Если же производительность насоса падает, появляются пинки, автомат дергается, появляются заметные толчки

Если же каналы окажутся забитыми грязью и продуктами износа, гидроблоке забьются, давление упадет, фрикционы начнут проскальзывать. По этой причине очень важно не допускать загрязнений гидроблока, своевременно меняя трансмиссионную жидкость и фильтр, избегать замен методом вытеснения, не допускать перегревов АКПП, которые приводят к «сворачиванию» масла.

Такое решение позволяет подавать жидкость под давлением через каналы гидроблока строго к определенным передачам (фрикционами отпускается или зажимается необходимая шестерня). Так вот, соленоиды достаточно часто перестают корректно работать, не производя перекрытие или открытие каналов в гидроплите.

Для решения проблемы потребуется снять гидроблок, производить разборку, чистку каналов. Затем проверяется работоспособность соленоидов, после чего принимается решение о ремонте или замене проблемных элементов.

Проблемы ЭБУ коробки «автомат», датчиков, электрических цепей

Начнем с частых проблем. Прежде всего, страдает проводка, через которую приходит питание на соленоиды. Провода подводятся к соленоидам от ЭБУ коробкой передач, а сам блок посылает электрические импульсы для управления их работой.

Как правило, провода на соленоиды имеют свойство окисляться, также могут возникать повреждения. Простыми словами, если нет контакта, работа коробки-автомат нарушается.

Напоследок отметим, что электронный блок управления коробки автомат тесно взаимодействует с ЭБУ двигателем, а также принимает показания от различных датчиков ЭСУД. Это значит, что выход из строя тех или иных отдельных устройств (например, датчик скорости, ДПДЗ и т.д.) может также привести к сбоям в работе АКПП.

Подведем итоги

Как видно, причин, по которым появляются пинки АКПП, достаточно много. Как правило, если коробка автомат начинает работать некорректно, на панели загорается сигнальная лампа A/T или «чек» двигателя. Индикатор указывает на те или иные неисправности, при этом компьютерная диагностика позволяет считать коды ошибок.

Однако сложности могут возникать тогда, когда проблема именно по «механической» части, а не по части электрики. В этом случае диагностировать неполадку сложнее, зачастую требуется снятие и разборка АКПП.

Ели же имеют место именно толчки, то есть пинается коробка автомат, что делать в этом случае, мы уже говорили выше. Однозначно, эксплуатировать ТС дальше нельзя. Начать следует с диагностики, проверки уровня АТФ, затем нужно поменять масло ATF и масляный фильтр. Причем замена должна быть проведена путем слива с очисткой поддона, а не вытеснения рабочей жидкости под давлением.

Как работает коробка-автомат: классическая гидромеханическая АКПП, составные элементы, управление, механическая часть. Плюсы, минусы данного типа КПП.

Автоматическая коробка передач (АКПП, АКП) «классического» типа с гидротрансформатором: устройство и принцип работы. Плюсы и минусы гидромеханической АКПП.

Как устроен вариатор, чем данный тип коробки отличается от механической КПП, АКПП или роботизированной трансмиссии. Преимущества и недостатки вариатора.

Устройство и принцип работы роботизированной КПП. Отличия роботизированных коробок передач от гидротрансформаторной АКПП и вариатора CVT.

Стыковка коробки передач и двигателя автомобиля. Соединение механической и автоматической трансмиссии с ДВС: на что обратить внимание, особенности и нюансы.

Что такое КПП в автомобиле: назначение коробки передач, виды коробок передач, принцип работы, отличительные особенности трансмиссий.

Источник

Видео

Не спешите делать ремонт АКПП, 5 способов убрать пинки при переключениях передач.

ПОСЛЕ ЭТОГО АКПП не будет дергаться и пинаться при трогании!

Почему пинается, дергается, толкается АКПП (автомат). При переключении

Толчки при включении АКПП с D на R , ищем причины

РЕШЕНО! Удар в АКПП при включении D AUDI A6 (C5) 5HP19

😱 АКПП ПИНАЕТСЯ. ТОЛЧКИ В АКПП ПРИ ПЕРЕКЛЮЧЕНИИ. Ремонт или еще походит? Проблемы АКПП

Причины толчков в АКПП и как их устранить

АКПП 722.6 толчок(пинок) при торможении или остановке Мерседес w203

ПОЧЕМУ ПИНАЕТСЯ АКПП ? КАК УСТРАНИТЬ УДАРЫ И ПИНКИ. Peugeot 308 AL4/DP0.Ошибка завода изготовителя.

Пинается коробка автомат при переключении с D на R? Делай так и больше не будет

что это, принцип работы, как управлять :: Autonews

Водители называют «автоматом» несколько разных механизмов. Объединяет их одно: водителю во время движения не требуется орудовать рычагом переключения передач и нажимать на педаль сцепления, которая отсутствует.

Что это
Устройство
Принцип работы
Обозначения
Плюсы и минусы
Как управлять
Как правильно ездить на «автомате»
Как продлить жизнь АКП
Как отремонтировать

www.adv.rbc.ru

Что такое коробка «автомат»

Коробка автомат (автоматическая трансмиссия, АКП) — это тип коробки передач, способный самостоятельно и без вмешательства водителя выбирать нужное передаточное число в соответствии с режимом движения и сопутствующими факторами. К автоматам принято относить несколько видов коробок передач: классическую гидротрансформаторную АКП, «робот» (РКП) и вариатор (CVT). Хотя последние два типа правильнее называть автоматизированные трансмиссии.

Каждая из перечисленных трансмиссий серьезно упрощает процесс управления: водителю не нужно выжимать педаль сцепления и думать над выбором оптимальной передачи — передаточные числа подбираются самостоятельно. Все, что требуется, — жать на газ и рулить.

Устройство коробки «автомат»

Идея отказа от ручного переключения передач возникла почти сразу после появления автомобиля, но впервые полноценно реализовать ее смогли лишь в 30-х годах XX века.

В 1902 году немецкий инженер Герман Феттингер создал судовой автомат. Спустя два года братья Стартевенты из Бостона явили миру свою конструкцию, предназначенную для установки на автомобили. По сути это была усовершенствованная механика с двумя передачами, переключение которых происходило автоматически.

Полноценный же автомат запатентовал Оскар Бэнкер (Асатур Сарафян) в 1935 году — его изобретением воспользовалась компания General Motors. С внесением доработок в 1940 году появился тот самый классический гидротрансформаторный автомат, который применяется в усовершенствованном виде по сегодняшний день.

В его основе лежат не пары шестерен, а планетарный механизм с переменным передаточным отношением: центральная (солнечная) шестерня, коронная шестерня и шестерни-сателлиты. Передаточное отношение у такого набора может меняться в зависимости от того, как именно вращаются его части относительно друг друга. Соединяя разные части планетарного механизма, можно заставить шестерни вращаться с разными скоростями, то есть получить коробку передач.

За переключение передач здесь отвечают многофункциональные гидромуфты, выполняющие функции сцепления. Муфты сжимаются давлением гидравлической жидкости. Крутящий момент от двигателя передается коробке передач так называемым гидротрансформатором, избавляющим от жесткой связи двигателя и коробки передач. Благодаря гидротрансформатору переключение передач происходит плавно, почти незаметно.

Основными элементами классического автомата являются:

Гидротрансформатор (отвечает за преобразование и передачу оборотов).
Планетарный редуктор (управляет гидротрансформатором).
Система гидроуправления (отвечает за работу планетарного редукторного узла).

Фото: Shutterstock

Принцип работы автомата

Принцип работы автомата различается в зависимости от вида автоматической трансмиссии. На каждом из них остановимся отдельно.

Классическая (гидротрансформаторная) АКП

Принцип работы классической АКП основан на давлении трансмиссионной жидкости. За передачу крутящего момента от двигателя к элементам автоматической коробки передач отвечает гидротрансформатор (он же «бублик»). В состав устройства входят три лопастных колеса — насосное, турбинное и реакторное, — заключенные в герметичный корпус. Насосное колесо соединено с коленчатым валом двигателя, а турбинное — с первичным валом КПП.

После запуска двигателя в «бублике» под давлением насоса начинает рециркулировать масло. Проходя через крыльчатки реактора, оно трансформирует механическую силу от маховика в гидравлическую — крутящий момент начинает передаваться на планетарный механизм. Гидротрансформатор выполняет функции как сцепления, так и гидромуфты.

Система гидроуправления позволяет автомату переключать передачи без тяг и муфт с синхронизаторами. Открывая и закрывая в гидроблоке нужные клапаны, коробка передач самостоятельно сжимает нужные пакеты фрикционов давлением масла. Плавная их блокировка, управляемая электроникой, позволяет автомату переключаться почти незаметно.

Вариатор (CVT)

Основа бесступенчатой трансмиссии — два конических шкива, один из которых соединен с валом двигателя, а второй передает крутящий момент на ведущие колеса автомобиля. Мощность передается с ведущего вала на ведомый посредством соединяющего их ремня (или цепи). На каждом из валов имеются два конуса, обращенные вершинами друг к другу. Изменение зазора между ними приводит к смещению ремня и изменению передаточного отношения.

Когда конусы раздвигаются, ремень смещается ближе к оси вращения, и наоборот. Для изменения передаточного отношения достаточно просто сдвигать конусы на одном валу и одновременно раздвигать на другом.

За управление конусами отвечают гидравлическая система и электроника. Гидротрансформатор позволяет автомобилю с вариатором трогаться и останавливаться, а планетарный редуктор — включать задний ход и расширять диапазон передаточных чисел. Все современные вариаторы умеют имитировать фиксированные передачи.

«Робот» (РКП)

Роботизированная коробка передач по своей сути — это механика, дополненная электроникой и сервоприводами. Такая трансмиссия полностью берет на себя процесс переключения передач. Выбор той или иной передачи контролируется электроникой. Вместо педали сцепления и рычага коробки стоят электромоторы, которые по команде электроники «выжимают» сцепление и меняют ступени.

Простейшие роботы уже практически не применяются в современном автопроме. Им на смену пришли коробки следующего поколения — так называемые преселективные роботы с двумя сцеплениями (к примеру, коробки DSG). Каждое из сцеплений отвечает за свой набор передач — четных и нечетных. Процесс переключения с одной передачи на другую происходит практически мгновенно, без разрыва крутящего момента.

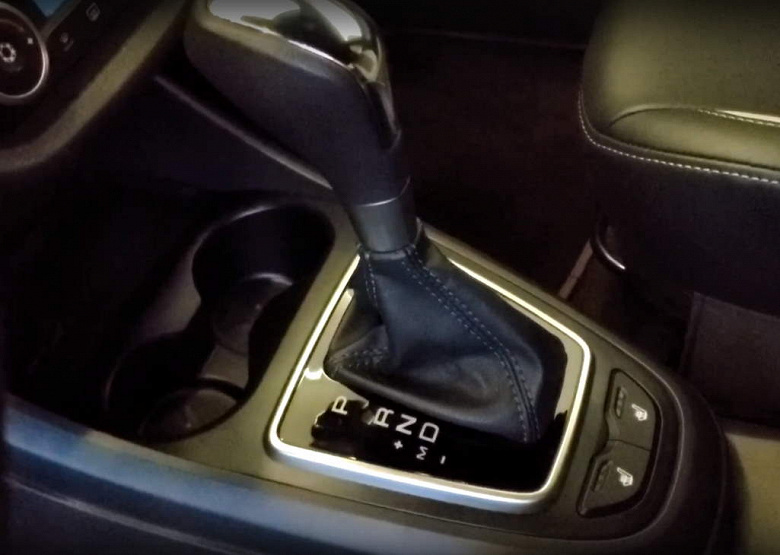

Обозначения на коробке автомат

Режимы работы коробки автомат могут поставить в тупик водителя, который прежде ездил только на механике.

Для наглядности мы оформили обозначения и описания в виде таблицы.

Обозначение	Расшифровка
N (Neutral)	Нейтральное положение. Положение селектора в позиции N означает, что никакая из передач не включена. Автомобиль может свободно катиться.
D (Drive) или A (Automat)	Режим движения вперед. В зависимости от потребностей водителя автоматически используются те или иные передаточные числа.
R (Revers)	Задняя передача. Выбрать этот режим можно только при полной остановке автомобиля.
Р (Parking)	Режим парковки. Переводя селектор в положение Р, водитель механически блокирует трансмиссию. На многих моделях не получится запустить двигатель, если селектор не находится в этом положении. Блокировка в режиме Р никак не связана с тормозной системой – она лишь помогает стояночному тормозу, но не заменяет его.
M (Manual)	Режим ручного управления. В этой позиции селектора водитель может самостоятельно переключать передачи с помощью подрулевых лепестков, кнопок или самого селектора – толчками вверх и вниз. В зависимости от конкретной модели процесс осуществляется по-разному.
L (Low) или 1, 1L	Режим пониженной передачи. Позволяет зафиксировать коробку на первой передаче. Этот режим помогает при движении по скользкой дороге либо бездорожью на минимальных скоростях. Также может применяться при торможении двигателем, на крутых спусках и подъемах.
L2, 2L, 2	При выборе такого режима коробка передач не перейдет выше второй передачи.
D3 или 3	Ограничение не выше третьей скорости.
OD (Over Drive)	Режим повышенной передачи. Помогает экономить горючее на высоких скоростях.
KD (Kick Down)	Пониженная передача. Включается, если продавить педаль газа «в пол». Используется для максимально быстрого набора скорости.
S	Спортивный, динамичный режим. Позволяет использовать все возможности двигателя и трансмиссии. Его не рекомендуется выбирать при движении на нестабильном покрытии и на бездорожье.
W (Winter) или значок снежинки	Зимний режим. В этой позиции селектора автомобиль трогается с повышенной передачи, более плавно, что помогает избежать пробуксовки. Летом применять такой режим не рекомендуется.
E	Режим экономии. Обеспечивает плавность движения и позволяет сжигать меньшие объемы горючего. Движение автомобиля в таком режиме становится более вялым, отклик на педаль газа ухудшается.

Наиболее часто встречающейся на моделях с «автоматом» является раскладка режимов P-R-N-D-L. Остальные перечисленные обозначения и некоторые другие используются опционально. О них в обязательном порядке рассказывается в инструкции.

Плюсы и минусы коробок автомат

Автоматические трансмиссии обладают множеством плюсов, но не лишены и минусов. Об этом не стоит забывать на этапе выбора автомобиля.

К несомненным плюсам отнесем следующие моменты:

Легкость эксплуатации: любая автоматическая трансмиссия избавляет водителя от утомительных процедур выжима педали сцепления и ручного выбора передач.
Высокая плавность движения. Благодаря наличию до 10 передач современные автоматы изменяют передаточные отношения чрезвычайно плавно, практически незаметно.
Повышенная безопасность. Переключить механику без разрыва потока мощности невозможно.

Фото: Shutterstock

Минусы автоматов:

Дороговизна. Как правило, автомобили с автоматами стоят дороже, чем с механической коробкой. Обслуживание автомата также дороже.
Увеличенный расход топлива.
Автоматы не любят экстремальных нагрузок.
Машины с автоматом не рекомендуется буксировать на большие расстояния.
Автоматы не любят буксировки прицепов: возможны ограничения.

Как управлять коробкой автомат

Научиться пользоваться машиной с коробкой автомат намного проще, чем автомобилем с механикой. Именно по этой причине существует разделение в водительских правах: водители, обучавшиеся в автошколе на машине с АКП, не могут ездить на механике — требуется переобучение. Те, кто прежде ездил на машине с МКП, с автоматом легко совладают.

Алгоритм обращения с автоматом максимально прост:

Чтобы завести машину, нужно сесть за руль, нажать тормоз и повернуть ключ в замке/нажать кнопку запуска двигателя. Селектор коробки должен находиться в парковочном положении P. Запускать ДВС можно и с нейтрального режима, но производители рекомендуют использовать именно режим паркинга.
Запустить мотор из любого другого режима не получится.
Для начала движения селектор выставляется в D или R (вперед и назад соответственно). После того как вы отпустите педаль тормоза, машина сама начнет движение. Нажатием на газ можно увеличить скорость.
Для остановки машины нужно отпустить педаль газа и нажать на тормоз.
Перед тем как заглушить двигатель следует перевести селектор коробки в парковочное положение Р.

Как правильно ездить с коробкой автомат

При эксплуатации автомобиля с автоматической трансмиссией нужно придерживаться некоторых важных рекомендаций, которые помогут продлить коробке жизнь.

Назначение автоматической коробки. Как работает автоматическая коробка передач (акпп)? Гидравлическая система, насосы и регуляторы в акпп

Автоматическая коробка передач – это устройство, которое позволяет самостоятельно, то есть, без непосредственного участия водителя, выбрать ту или иную передачу для движения. Постараемся рассказать все об АКПП, начиная от истории развития, заканчивая тем, как правильно пользоваться АКПП.

Как появилась коробка автомат

Современная автоматическая коробка передач появилась благодаря трем направлениям в механики, которые были разработаны независимо друг от друга и в последствие стали единым узлом, позволяющим включать передачи автоматически, в зависимости от скорости движения автомобиля.

Первой разработкой в этом направлении стало появление планетарной передачи, которая стала основным механизмом автомобилей Ford T еще вначале XX века. Суть работы данного устройства заключалось в том, чтобы передачи включались плавно при помощи двух педалей. Одна из них работала на повышение и понижение передач, а другая активировала заднюю передачу. В те времена это было действительно новинкой, ведь тогда в трансмиссиях автомобилей еще не применялись синхронизаторы, обеспечивающие плавность включения.

Вторым направлением стало появление в 30-х годах прошлого века первой полуавтоматической коробки передач, когда планетарным механизмом стала управлять уже гидромуфта. При этом, использование сцепления в автомобиле не отменялось. Данное изобретение принадлежит известной компании General Motors.

Ну и последним изобретением, стало применение гидромуфты в данном типе трансмиссии, которая сводила к минимуму появление рывков. Кроме того, в этот раз помимо 2-х ступеней, впервые был введен овердрайв – повышающая передача, при этом, передаточное число не превышало единицу.

Компания Крайслер, которая в 1930-х годах ввела это новшество, представило новый тип трансмиссии, как полуавтомат, хотя в настоящее время он считается механическим.

В конечном счете, АКПП, в том виде, которую ее привыкли видеть, появилась в 1940-х годах и ее создателем стала компания General Motors. В этот же период, компания отказалась от применения гидромуфты и стала использовать специальный гидротрансформатор, который исключал возможность пробуксовки элемента. Позже был введен стандарт, который подразумевал пять положений селектора на АКПП: «D», «L», «N», «R» и «P» .

Устройство и принцип работы АКПП

В конструкцию автоматической коробки входят следующие элементы:

Гидротрансформатор – играет роль сцепления и обеспечивает плавность хода работы механизма. Основной функцией гидротрансформатора принято считать плавную передачу крутящего момента от маховика на вал АКПП.
Редукторы планетарного типа — последовательная передача крутящего момента.
Муфты фрикционного типа . По-другому, их принято называть «пакетами». Обеспечивают переключение передач. Обеспечивают связь между механизмами передач и разрывают ее.
Обгонная муфта . Играет роль синхронизатора и снижает нагрузку, возникающую при соприкосновении «пакетов». Кроме того, в некоторых конструкциях АКПП исключают возможность торможения двигателем, оставляя в работе повышенную передачу.
Валы и барабаны для соединения всех частей коробки.

Независимо от конструкции АКПП, переключают передачи по одному и тому же принципу. Все переключения осуществляются при помощи перемещения масла внутри АКПП, посредством включения в работу тех или иных золотников. Управление золотниками может быть двух типов: электрическое или гидравлическое.

Гидравлический привод использует давление масла, создаваемое с помощью центробежного регулятора, который соединен с валом КПП. Кроме того, давление создается в тот момент, когда водитель нажимает на педаль газа. Таким образом, автоматика получает информацию о положении акселератора и выполняет необходимое переключение золотников.

В электрическом приводе используются соленоиды, которые установлены в золотниках и подключены к блоку управления АКПП. В большинстве случаев, этот блок имеет тесную взаимосвязь с . Получается, что переключение передач будет осуществляться в зависимости от положения дроссельной заслонки, педали газа, скорости движения автомобиля и многих других параметров.

Как правильно пользоваться автоматической коробкой передач + Видео

Без сомнения, автоматическая коробка передач обеспечивает удобство вождения, хотя многие водители по-прежнему отдают предпочтение механической коробке, чувствуя автомобиль и полностью контролируя трансмиссию. Несмотря на это, все же имеется большой процент тех, кто действительно полюбил АКПП.

Если вы только-только планируете освоить новый вид трансмиссии, то необходимо учесть несколько нюансов, которые уберегут вас от преждевременной поломки узла, ведь планетарные передачи очень чувствительны к механическим перегрузкам.

Всего существует несколько положений селектора:

«N» — нейтральная передач а. Не нуждается в комментировании, это то же самое, что и в обычной механической коробке.
«P» — «паркинг» . Данное положение позволяет заблокировать ведущие колеса и исключить возможность ската автомобиля при стоянке.
«D» — используется для движения автомобиля вперед . По сути, является главным положением селектора, который и отвечает за все автоматические переключения.
«L» — понижающая передача . Является аналогом первой передачи механической КПП. Предназначена для преодоления участков дороги, где движение на большой скорости недопустимо.
«R» — задняя передача . Используется для движения автомобиля назад.

Разобравшись с положениями селектора, самое время узнать, как им правильно пользоваться. Прежде всего, запуск мотора допустим при положениях «P» или «N» и с полностью выжатой педалью тормоза. Чтобы переключиться в положение «D» необходимо, не отпуская тормоза, убрать ногу с газа и нажать на кнопку блокировки селектора, перевести его и начать движение.

При этом, стоит учитывать, что при любой смене положения селектора, ни в коем случае нельзя нажимать на педаль газа.

Несколько важных моментов:

Для автоматической трансмиссии недопустим метод «раскачки» при преодолении снежной преграды. Это связано с тем, что переводить селектор из положения «D» в «R» необходимо полностью остановить автомобиль. Иначе, можно просто привести в негодность весь механизм трансмиссии.

Двигаться зимой можно только на хорошей зимней резине с достаточно большим рисунком протектора. При этом, нужно установить селектор в положение «W» или «1», «2», «3». Это связано с тем, что при попадании колес на лед, автоматика «думает», что автомобиль не нагружен и разгоняется, что естественно приводит к переключению передачи. Таким образом, получается резкий занос автомобиля.
и рекомендуется только на эвакуаторе или методом частичной погрузки ведущих колес. Дело в том, что масляный насос коробки приводится в движение при помощи ДВС, а когда он отключен, подача масла отключается, что соответственно приводит к износу механизмов коробки. Тем не менее, разработчик учел и этот фактор, оставив несколько правил буксировки. К примеру, то, что скорость не должна превышать 40 км/ч (хотя возможны и исключения), коробка должна быть заполнена маслом не как обычно, а до самой горловины и максимальное расстояние буксировки не должно превышать 30 км. При этом, необходимо останавливаться и давать время механизму для остывания, так как она в эти моменты очень сильно перегревается. Многие модели с АКПП и вовсе нельзя буксировать, например, полноприводные. Хотя можно отсоединить кардан и погрузить передние колеса.
АКПП не для экстремального вождения и ни в коем случае не потерпит выполнения таких трюков, как нажатие на педали газа и тормоза одновременно. Все это приведет к перегреву и последующей поломке узла.

Вот и все, что нужно знать об автоматической коробке передач.

Благодаря конструктивной особенности автоматическая коробка передач обеспечивает с помощью автоматики выбор необходимой для движения автомобиля передачи, без участия в этом процессе водителя. При этом, в отличие от механической коробки передач, правая рука водителя освобождается от движений по переключению передач и отпадает необходимость оборудовать автомобиль педалью сцепления, что также исключает из процесса управления транспортным средством движения ноги водителя по выжиманию сцепления.

Для начала движения автомобиля, оборудованного АКПП, водителю достаточно перевести рычаг коробки в нужное положение и далее остается только регулировать скорость педалями газа и тормоза. Управлять транспортным средством, оснащенным автоматической коробкой значительно проще, что дает большую возможность водителю сосредоточится на дорожной обстановке.

Независимо от вида, любая трансмиссия — будь то механическая либо автоматическая, выполняет одинаковые функции в автомобиле – эффективное использование крутящего момента двигателя, но различными способами исходя из своих особенностей конструкций.

Устройство АКПП

Функционирование автоматической коробки передач основывается на работе её планетарных механизмов и гидромеханического привода. В небольшом диапазоне оборотов двигателя коробка-автомат дает возможность автомобилю двигаться в большом диапазоне скоростей. К основным элементам устройства АКПП относят следующие механизмы:

гидротрансформатор;
планетарный редуктор;
пакеты фрикционов;
тормозная лента;
устройство управления.

Основные узлы и принцип действия АКПП

В основу принципа действия АКПП положено свойство жидкости при вращении передавать энергию. Это свойство позволило создать устройство (гидромуфта, гидротрансформатор), в котором отсутствует жесткая связь между входным и выходным валами, а механическая энергия между этими валами передается с помощью потока рабочей жидкости.

Гидротрансформатор в АКПП выполняет функцию автоматического переноса крутящего момента от силового агрегата на основные узлы коробки передач, что соответствует функции узла сцепления в механической коробке передач. После достижения определенных оборотов двигателем, используя давление рабочей жидкости на узлы гидротрансформатора — насосное колесо, которое жестко соединено с коленвалом силового агрегата и турбинное колесо, взаимосвязанное с основным валом коробки передач, происходит передача крутящего момента. Во время уменьшения оборотов силового агрегата падает давление жидкости на турбинное колесо, и оно останавливается. Соответственно сцепление двигателя с коробкой прерывается.

В связи с тем, что гидротрансформатор ограничен в возможности передачи механической энергии в широких диапазонах, он соединяется с планетарными многоступенчатыми передачами, обеспечивающими переключение скоростей и реверсивное вращение.

По своему устройству планетарный редуктор представляет собой шестерни, вращающиеся вокруг центральной – «солнечной» шестерни. Он функционирует посредством блокирования и разделения определенных элементов планетарного ряда. Для трехскоростной АКПП используется два планетарных механизма, а в четырехскоростной — три.

Пакеты фрикционов или система фрикционов представляют собой механизмы, которые блокируют подвижные элементы планетарного редуктора между собой. По своему устройству это набор из нескольких подвижных и неподвижных колец, которые под воздействием гидравлического толкателя застопориваются, что обеспечивает переключение соответствующей передачи.

В переключении передач принимает участие и тормозная лента, которая временно блокирует нужные элементы планетарного редуктора. Принципом ее работы является эффект самозажатия, используемый для блокирования этих элементов. Имея относительно небольшой размер, тормозная лента смягчает удары механизмов в момент их работы.

Устройство управления предназначено для регулирования функционирования тормозной ленты и работы фрикционов. Оно состоит из блока клапанов, имеющего золотники, пружины, систему каналов и другие элементы. Устройство управления выполняет функцию переключения передач, основываясь на конкретных условиях движения транспортного средства — при его ускорении задействует повышенную передачу, а при торможении — пониженную.

Режимы работы АКПП

Автоматическая трансмиссия может работать в нескольких стандартных режимах. Все они обозначаются выработанными еще в прошлом столетии символами на латинском языке: P, D, N, R.

Парковочный режим «P» или parking – обеспечивает выключение всех передач. При этом ведущие колеса заблокированы механизмами коробки передач, и она отключена от двигателя. В этом режиме осуществляют запуск двигателя.

Видео о прогреве коробки «автомат»:

Режим движения «D» или drive – обеспечивает автоматическое переключение передач при движении автомобиля вперед.

Режим «N» или нейтральная передача – обеспечивает расцепление ведущих колес автомобиля от коробки передач. Этот режим используют во время коротких остановок или при необходимости буксировки автомобиля.

Режим реверсного движения «R» — обеспечивает движение автомобиля задним ходом.

Управление водителем автоматической коробкой должно выполняться в установленной последовательности: 1. Паркинг; 2. Реверс; 3. Нейтраль; 4. Движение.

В современных АКПП для комфортной езды предусмотрены дополнительные режимы работы.

Режим пониженной передачи «L» — используется во время медленного движения в сложной дорожной обстановке. В этом режиме коробка передач работает только на выбранной передаче, независимо от изменения оборотов силового агрегата.

Режимы «2» и «3» — используются при буксировке груза транспортным средством или же в соответствующих условиях. Цифры обозначают число фиксированной передачи, на которой происходит движение автомобиля.

Режим овердрайв «O/D» или «Overdrive» — используется для частого автоматического задействования повышающей передачи. Такой режим обеспечивает более экономичное и равномерное движение автомобиля, в основном на шоссейных дорогах.

Режим городского движения «D3» — ограничивает автоматическое переключение коробки до третей передачи.

Режим уравновешенного движения «Norm» — позволяет коробке переходить на повышенные передачи при достижении средних значений вращения коленчатого вала двигателя.

Режим зимнего движения «S» или «Snow» (также может обозначаться символом «W» или «Winter») – позволяет автомобилю начинать движение со второй передачи, тем самым предотвращая пробуксовывание ведущих колес. Также во время движения работа АКПП выполняется более мягко с использованием низких оборотов двигателя.

К большому сожалению, многие автолюбители, в особенности начинающие, не представляют как правильно пользоваться автоматической коробкой передач. Данная статья будет полезна и опытным водителям и тем, кто лишь думает пересесть на авто с АКПП.

Многие не знают, что такое правильно ей, но научиться этому совсем несложно. Запустив двигатель необходимо выжать педаль тормоза, а затем переключить рычаг в необходимый вам режим (традиционно – «D»). После отпустите тормоз и не спеша жмите педаль газа, ваш автомобиль сам тронется с места.

Для того чтобы начать торможение достаточно всего лишь отпустить газ, а для экстренного торможения или же остановки – выжать педаль тормоза. Необходимо знать, что автомобили с автоматической КПП потребляют горючего больше, нежели автомобили с МКПП, но ездить на таком автомобиле значительно легче.

[ Скрыть ]

Как переключаются передачи в АКПП?

Как управлять автоматической коробкой передач:

Р — означает режим парковка. В данном положении работает тормоз, удерживающий автомобиль при стоянке. Мотор функционирует на холостых и этого достаточно для стоянки на ровном месте.
R — означает задний ход. Включать можно лишь когда авто стоит, в противном случае коробка может быть выведена со строя.
N — нейтральная передача. Тут все ясно: обороты от мотора не передаются к ведущим колесам и в случае, если автомобиль не на тормозе, то он запросто покатится. В этом положении так же, как и в положении рычага Р, можно запускать мотор. При движении авто переключение на нейтраль не советуется. Однако, если это все же случилось нужно сбросить газ и лишь тогда, когда упадут обороты, переключите на нужную передачу.
D — означает движение, то есть положение специально для езды. Это наилучший режим работы мотора авто в обычных условиях.
S (или же 3) — пониженная передача, предназначена чтобы ездить по дорогам с незначительными подъемами или же спусками.
L (или 2) — 2-ой диапазон пониженных передач. В этом режиме хорошо ездить в трудных условиях, к примеру, в горах.

Правила правильной эксплуатации

Каждому обладателю авто с автоматом нужно знать как правильно эксплуатировать АКПП:

Главный совет вождения на автоматической коробке — АКПП исключительно не терпит всевозможные пробуксовки колёс. Данное правило в особенности актуально в зимнее время, когда вокруг много снега или гололед, в это время водить автомобиль нужно аккуратно. Это же правило касается и водителей — гонщиков, которые любят ездить с пробуксовками даже на сухом асфальте. Сегодняшние авто часто оборудуются различными системами антипробуксовки и это очень нужно для АКПП. Но иногда эту систему необходимо отключать (к примеру, когда ваш авто застрял). Абсолютно отключить систему пробуксовки колёс нельзя, однако можно свести её воздействие на минимум.
При езде на нельзя включать нейтральную передачу без основательных на то причин. Злоупотреблять данным режимом на АКПП нельзя. Этот режим принято считать «сервисным» и нужен чтобы ездить без включения двигателя.
Не нужно брать на буксир автотранспорта с АКПП прицеп или иной авто. Автомат к этому просто не приспособлен. Безусловно у любой коробки имеется некий резерв прочности и сразу ваша машина не сломается, однако, систематическая езда с большими нагрузками будет бесконечно приближать серьёзную . В случае если собираетесь очень часто пользоваться прицепом на авто с коробкой автоматом, выбирайте автомобиль, в котором с самого начала предусмотрен значительный запас прочности. Например, мощный джип. Коробка подобного авто рассчитана на солидный вес непосредственно самого джипа, вследствие этого вес самого прицепа будет иметь незначительное влияние на АКПП.
Не заводите машину с «толкача». Отдельные водители, естественно, иногда заводят автомобили с автоматической коробкой с толкача, однако это со временем приведет к поломке коробки.
Автомобиль с АКПП нельзя ни в коем случае буксировать на привязи. Это самое плохое, что может быть сделано для коробки с АКПП. Сопряжено оно с тем, что в коробке во время движения должна непрерывно циркулировать трансмиссионная жидкость. В случае если мотор авто заглушен, то подобающей смазки АКПП не происходит и это безусловно нанесет ей вред. В практическом руководстве по эксплуатации коробки передач указывается, что буксировка возможна на короткие расстояния, до двадцати-пятидесяти километров,на скорости не более 20-30 км/ч. Однако на практике, в случае если СТО находится далее 3-5 км, предпочтительно воспользоваться услугам эвакуатора. Оплата услуг за эвакуатор будет не очень высокой, а вот тяжких последствий для АКПП вполне можно избежать.

Не считая этого, нужно не забывать, что АКПП — исключительно сложное устройство, которое нуждается в своевременном обслуживании и замены трансмиссионной жидкости. Сервис должен проводиться в срок, а в условиях вождения на наших дорогах до его наступления. Если вы учтете все наши рекомендации, то коробка вам будет служить долго и надежно.

Особенности пользования зимой

Для авто, на которых установлена автоматическая , правила пользования в зимнее время очень существенны и в это время водить автомобиль нужно аккуратно. Потому что купив автомобиль с АКПП водитель, как правило, не утруждает себя детальным изучением всех подробностей вождения и специфик эксплуатации автоматической коробки, а напрасно. Первые осложнения, обычно, появляются зимой и неоднократные попытки выбраться из маленького сугроба – лишь цветочки. Предлагаемые нами рекомендации, несомненно, помогут вам осознать, что такое правильная эксплуатация АКПП в зимнее время. Для этого обязательно ознакомтесь с приведенной ниже инструкцией:

В случае если вам нужно войти в скользкий поворот, старайтесь делать это на пониженной передаче. Перед переключением изначально снизив скорость.
Зимой перед поездкой нужно прогреть свой авто до рабочей температуры охлаждающей жидкости. В данном случае трансмиссионное масло в автоматической коробке успеет прогреться и приобрести нужную вязкость.
В случае срочного выезда надлежит прогреть автомобиль хотя бы до 40С, а затем стараться ехать не выше 40 км/час, при этом избегать резких ускорений.
После того как запустите мотор и прогреете его, 2-3 раза переведите рычаг во все положения, останавливаясь во всех положении на 2-5 сек.
Машину при этом сдерживайте при помощи тормоза. Далее, погоняйте коробку вашего автомобиля в каком-нибудь из режимов работы.
Зимой, в том числе если машина хорошо прогрета, первые километры надлежит передвигаться в щадящем режиме.
Зимой во время вождения часто случается так, что у владельца автомобиля появляется желание завести автомобиль с буксира или же оттянуть буксиром транспорт на ремонт. Все эти действия обязательно приведут к различным неисправностям во время эксплуатация АКПП.

Видео «Как переключать скорости в АКПП»

В этом видео рассказывается какие есть скорости в АКПП и как правильно их переключать.

Если у вас все еще остались вопросы касающиеся эксплуатации автоматической трансмиссии, то задайте их оставив свой комментарий.

Следует отметить, что гидротрансформатор является заменителем привычного в автомобилях с механической коробкой передач сцепления. Именно поэтому в авто с «автоматом» вместо привычных трех педалей есть только педали тормоза и газа. Для движения достаточно зафиксировать рычаг переключения на «drive» и нажать педаль газа.

В чем заключается самое главное отличие АКПП от МКПП?

В предыдущей статье мы рассмотрели, как устроена механическая коробка переключения передач и выяснили, что переключения передачи происходит при подключении определенной шестерни, а их несколько наборов. Коробка-автомат задействует в своей работе только один набор шестерен для переключения передач, и позволяет это сделать планетарная передача.

Планетарная передача по своим размерам небольшая – как средняя дыня, но она отвечает за передачу всех возможных передаточных чисел, а все остальные части в коробке-автомате только помогают ей успешно справляться с этой сложной задачей. Конструктивно она включает в свой состав солнечные шестерни, вслед за которыми идут сателлиты и коронная шестерня. Они могут фиксироваться в определенном положении, работая на вход или выход – тем самым, определяется передаточное число.

Планетарная передача использует блокировку одних элементов и разблокировку других для переключения передач и состоит всего из одного центрального вала, в то время как МКПП для этого задействует сцепляющиеся между собой шестерни и параллельные валы – в этом преимущество планетарной передачи и автоматической трансмиссии в целом.

Тормозная лента и фрикционы

Благодаря тормозной ленте и фрикционам может выполняться блокировка тех или иных элементов планетарного ряда – а это дает возможность переключать различные передачи. Тормозная лента блокирует элементы планетарной передачи на корпус АКП (она крепится к корпусу), а фрикционы позволяют блокировать составляющие планетарного ряда между собой, предотвращая вращение блокируемых элементов против часовой стрелки. Тормозная лента имеет довольно высокую удерживающую способность и блокирует элементы планетарного ряда за счет эффекта самосжатия.

Гидротрансформатор: демпфер крутильный колебаний, который гасит сильные толчки

Гидротрансформатор имеет в своей конструкции турбину и насос. Между этими лопастными машинами располагается реактор (внешне выглядит, как колесо с лопатками), который является направляющим аппаратом. Он может быть легко блокирован обгонной муфтой или просто вращаться, все зависит от условий движения.

Лопасти центробежного насоса отбрасывают на турбинное колесо масло, потоки которого, собственно, и передают крутящий момент от ДВС к АКПП. Чтобы масло циркулировало непрерывно, предусмотрены специальные зазоры между турбиной и насосом, а их лопастям еще на производстве придается определенная геометрия. Именно тот факт, что крутящий момент передается потоками масла, объясняет отсутствие жесткой связи между самой КПП и движком (в механике первичный вал соединен напрямую с двигателем). Благодаря подобной схеме возможна остановка авто без выключения двигателя.

Однако мы говорили ранее, что просто передать крутящий момент на ведущие колеса недостаточно, необходимо его еще и качественно изменять – с этой задачей справляется реактор. Поскольку он расположен между турбиной и насосом, его лопатки располагаются на пути возвращения масла из турбины в насос. Если ректор неподвижен, то скорость масла, циркулирующего между колесами, увеличивается. И чем больше скорость циркулирующего масла, тем большее воздействие оно оказывает на колесо турбины. Реактор начинает вращаться в то момент, когда начинают сравниваться скорость насоса и обороты турбины, тем самым, снижая кинетическую энергию рабочей жидкости. Этот режим работы реактора принято называть «режимом гидромуфты».

Иногда преобразовывать скорость и крутящий момент просто не нужно (допустим, вы едете по прямой на постоянной скорости), тогда гидротрансформатор блокируется фрикционом. Но как только условия движения меняются (перешли с постоянной скорости по прямой на подъем в гору), гидротрансформатор тут же включается в работу. При уменьшении частоты вращения турбины начнет затормаживаться реактор, вследствие чего циркулирующее масло наберет скорость и автоматически увеличит показатель крутящего момента, который передается на колеса (то есть на вал от турбины). Этого диапазона увеличения хватит для преодоления подъема без необходимости переключения на более низкую передачу.

Каким образом включается передача?

Переключение передач происходит без разрыва мощности – одна выключилась, тут же включается другая. Гидравлический толкатель приводится в движение давлением масла, используемого в гидротрансформаторе, после чего он давит на фрикцион. Показатель давления регулируется электроникой. В этот момент элементы фрикциона (связанные жестко с валом) застопорятся. Вал останавливается, и передача включается.

При переключении рычага АКПП в режим «drive», на центральный вал передается крутящий момент от двигателя. Вал соединяется с солнечной шестерней, в то время как коронная шестерня блокируется фрикционом. Как только будет разблокирована коронная шестерня, она наберет свою мощность при вращении, и передача повысится. Если же электронному устройству пришла команда на понижение передачи, то вал фиксируется фрикционом, в то время как двигатель вращает солнечную шестерню планетарного ряда. В этот момент коронная шестерня теряет свою мощность и передача понижается.

Для наглядной демонстрации устройства автоматической коробки передач, также предлагаем посмотреть видео компании Toyota.

СТАТЬЯ ВИДЕО Как работает коробка передач автомат? В чем заключаются все плюсы и прелести управления автомобилем с автоматической коробкой, насколько надежна и долговечна автоматика, что можно и чего нельзя делать если у вас коробка автомат, и действительно ли автоматическая трансмиссия такая «тупая» как о ней говорят или же она сможет «сделать» автомобиль на механике и оставить его далеко позади? Читайте в этой статье!

Устройство АКПП

Коробка передач автомат состоит из нескольких основных узлов:

Расположение элементов в коробке автомат:

Планетарная система шестерен

Сердцем автоматической коробки является планетарный механизм.

Планетарные механизмы имеют 3 степени свободы. Это обозначает, что для передачи вращения один из 3-х элементов (сателлиты не в счет) должен быть остановлен.

Если не останавливать ни один из элементов, то каждый сможет совершать свободное движение, и в этом случае передачи вращения не будет.

Можно тормозить и другие элементы, а также менять местами точки входа и выхода, получая разные передаточные отношения и обратные направления вращения.

При этом внешние размеры конструкции изменятся незначительно. Такие свойства и определили использование планетарных механизмов в коробке автомат.

Коробка передач автомат, небольшое видео на тему устройства:

Гидротрансформатор

Для передачи крутящего момента от коробки передач автомат на двигатель служит гидротрансформатор. По сути он выполняет практически те же функции что и сцепление в механике.

Помимо этого он может увеличивать крутящий момент за счет уменьшения реактором скорости потока жидкости.

Принцип работы гидротрансформатора:

Гидротрансформатор состоит из трех основных элементов.

Это две лопасти, одна со стороны коробки, другая со стороны двигателя. Между ними находится так называемый реактор. Все эти три детали не соединены между собой механически, они находятся в специальной жидкости.

При вращении лопастей соединенных с двигателем крутящий момент при помощи жидкости передается на лопасти, соединенные с коробкой, и коробка начинает работать.

Геометрические характеристики лопаток гидротрансформатора и сечения подобраны таким образом, что на оборотах холостого хода передаваемый от двигателя крутящий момент очень мал и его можно парировать даже легким нажатием на педаль тормоза.

Однако небольшое нажатие на педаль газа, и незначительное увеличение оборотов, вызывает существенный рост передаваемого крутящего момента.

Происходит это потому, что при увеличении оборотов двигателя изменяется направление тока жидкости в сторону увеличения давления на лопатки турбины

Гидротрансформаторы современных АКПП могут увеличивать крутящий момент передаваемый от двигателя от двух до трѐх раз. Этот эффект имеет место только тогда, когда коленвал вращается значительно быстрее чем входной вал АКПП.

По мере набора автомобилем скорости эта разница уменьшается и настает момент, когда входной вал вращается, практически с той же скоростью что и коленвал, но не точно, так как передача крутящего момента от двигателя на АКПП осуществляется через жидкость, т.е. с проскальзыванием.

Это часть объяснения почему автомобили с АКПП менее экономичны и динамичны нежели точно такие же с МКПП.

Для минимизации этих потерь, гидротрансформаторы оснащаются блокировками. Когда угловые скорости лопастного колеса и турбины выравниваются, блокировка соединяет их в единое целое, исключая проскальзывание.

Для подключения элементов планетарного механизма к входному валу коробки автоматиспользуют муфты, а для останова относительно корпуса тормозы. И те и другие чаще всего представляют собой многодисковые сцепления.

Гидросистема

Рабочая жидкость в гидросистеме коробки передач автомат — масло ATF, обеспечивает смазку, охлаждение, переключение передач и соединение трансмиссии с двигателем. Как правило масло в коробке находится в картере.

Т.к. объем масла при работе АКПП изменяется, он соединен с атмосферным воздухом через щуп.

В качестве источника давления в АКПП используются шестеренчатые насосы с внутренним зацеплением. Преимущество шестеренчатых насосов с внутренним зацеплением заключается в высокой мощности насоса, особенно при малой частоте вращения.

Трансмиссии: новые и восстановленные | Производительность

Вы находитесь на сайте Chevrolet.com (США). Закройте это окно, чтобы остаться здесь, или выберите другую страну, чтобы увидеть транспортные средства и услуги, характерные для вашего местоположения.

КанадаДругое

Продолжать

Части производительности
Двигатели
Компоненты двигателя
Трансмиссии
Компоненты трансмиссии
Подключение и круиз
Электрификация
Каталог

Части производительности
Двигатели
Компоненты двигателя
Трансмиссии
Компоненты трансмиссии
Подключение и круиз
Электрификация
Каталог

Новые и восстановленные трансмиссии Chevrolet Performance

Дополнить ваш двигатель Chevrolet Performance заводской новой или восстановленной высокопроизводительной коробкой передач очень просто благодаря нашей обширной линейке автоматических коробок передач, преобразователей крутящего момента и монтажных комплектов. Каждый комплект трансмиссии рассчитан на номинальный крутящий момент, установленный на заводе-изготовителе, что помогает гарантировать, что приобретаемая вами трансмиссия выдержит мощность вашего двигателя.

Просмотреть все

СУПЕРМАТИК 4L75E-R

4-СТУПЕНЧАТАЯ АВТОМАТИЧЕСКАЯ

СУПЕР МАГНУМ

6-СТУПЕНЧАТАЯ РУЧНАЯ

700 ФУНТ-ФУТ КРУТЯЩИЙ МОМЕНТ LMT

СУПЕРМАТИК 4L85-Е

10-СТУПЕНЧАТАЯ АВТОМАТИЧЕСКАЯ

КРУТЯЩИЙ МОМЕНТ 715 Нм LMT

Ручная

СУПЕР МАГНУМ

6-СТУПЕНЧАТАЯ РУЧНАЯ

700 ФУНТ-ФУТ КРУТЯЩИЙ МОМЕНТ LMT

Электронная почта

Подпишитесь, чтобы ежемесячно получать по электронной почте новости, предложения и многое другое от Chevrolet Performance.

БЛОК

Посетите TheBLOCK.com, чтобы заглянуть за кулисы мира Chevrolet Performance с точки зрения энтузиаста.

Подключиться

Подключиться к Chevy Performance.

Электронная почта

БЛОК

Ознакомьтесь с новинками продукции Chevrolet Performance, будущими моделями автомобилей и многим другим.

Подключиться

Подключиться к Chevy Performance.

ПОСЕТИТЕ НАШИ БРЕНДЫ ДЛЯ ВАШИХ ПОТРЕБНОСТЕЙ OE

Если в настоящем документе специально не указано иное, автомобили, оснащенные деталями Chevrolet Performance, которые связаны с выбросами, могут не соответствовать законам и нормам США, Канады, штатов и провинций, касающихся выбросов автотранспортных средств. Эти детали разработаны и предназначены для использования в транспортных средствах, предназначенных исключительно для соревнований: в гонках или организованных соревнованиях на трассах, отделенных от общественных улиц или автомагистралей. Посетите сайт www.chevroletperformance.com/emissions для получения более подробной информации.

Автоматические коробки передач в Summit Racing

Независимо от того, чем вы управляете — уличной машиной, автомобилем для дрэг-рейсинга или овального трека, тракторным тягачом или чем-то еще — у нас есть автоматическая коробка передач для вас. Это…

Неважно, на чем вы ездите — на уличной машине, на дрэг-рейсинге или на овальном треке, на тракторном тягаче или на чем-то еще — у нас есть для вас автоматическая коробка передач. Сюда входят популярные типы трансмиссий, такие как Powerglide, Th450, Th500, C-4, C-6, 700R4, 4L80E, AOD, E4OD, Torqueflite 727 и другие. Получите трансмиссию с полностью ручным, автоматическим / ручным или автоматическим корпусом клапана в соответствии с мощностью, необходимой для вашей езды. Выберите из TCI, Hughes Performance, B&M, Performance Automatic, J.W. Производительность и другие ведущие бренды. Крупнейшие производители автоматических трансмиссий уже здесь — покупайте Summit Racing прямо сейчас!

Результаты 1–25 2000 г. +

25 записей на странице Сортировка по умолчанию

2995,95 долларов США

Предполагаемая дата отправки в США: 21 ноября 2022 г. Расчетная дата международной отправки: Сегодня

$1,949,95

Ориентировочная дата отгрузки в США: 13 октября 2022 г. Расчетная дата международной отправки: 14 октября 2022 г.

2569,00 долларов США

Ориентировочная дата отгрузки в США: 17 октября 2022 г. Расчетная дата международной отправки: Сегодня

1799,99 долларов США

Ориентировочная дата отгрузки в США: 17 октября 2022 г. Расчетная дата международной отправки: Сегодня если заказать сегодня

2249,95 долларов США

Ориентировочная дата отгрузки в США: Вторник 11.10.2022 Расчетная дата международной отправки: Сегодня

1830,95 долларов США

Ориентировочная дата отгрузки в США: Понедельник 10. 10.2022 Расчетная дата международной отправки: Сегодня

2899,95 долларов США

Ориентировочная дата отгрузки в США: 21 ноября 2022 г. Расчетная дата международной отправки: Сегодня

4 409,00 долларов США

Ориентировочная дата отгрузки в США: Понедельник 10. 10.2022 Расчетная дата международной отправки: Сегодня

4565,62 долларов США

Ориентировочная дата отгрузки в США: 10 октября 2022 г. Расчетная дата международной отправки: 20 декабря 2022 г. если заказать сегодня

3639,00 долларов США

Ориентировочная дата отгрузки в США: 14 ноября 2022 г. Расчетная дата международной отправки: Сегодня

1995,95 долларов США

Ориентировочная дата отгрузки в США: 21 ноября 2022 г. Расчетная дата международной отправки: Сегодня

2995,95 долларов США

Ориентировочная дата отгрузки в США: 21 ноября 2022 г. Расчетная дата международной отправки: Сегодня

4565,62 долларов США

Ориентировочная дата отгрузки в США: 13 декабря 2022 г. Расчетная дата международной отправки: 14 декабря 2022 г. если заказать сегодня

5 499,99 долларов США

Ориентировочная дата отгрузки в США: 28 ноября 2022 г. Расчетная дата международной отправки: Сегодня

1995,95 долларов США

Ориентировочная дата отгрузки в США: 21 ноября 2022 г. Расчетная дата международной отправки: Сегодня

2496,95 долларов США

Ориентировочная дата отгрузки в США: 24 октября 2022 г. Расчетная дата международной отправки: 31 октября 2022 г. если заказать сегодня

1995,95 долларов США

Ориентировочная дата отгрузки в США: 8 ноября 2022 г. Расчетная дата международной отправки: Сегодня

1999,95 долларов США

Ориентировочная дата отгрузки в США: пятница 07. 10.2022 Расчетная дата международной отправки: Сегодня

1574,95 долларов США

Ориентировочная дата отгрузки в США: 4 января 2023 г. Расчетная дата международной отправки: Сегодня

3425,95 долларов США

Ориентировочная дата отгрузки в США: 21 ноября 2022 г. Расчетная дата международной отправки: Сегодня

2189,00 долларов США

Ориентировочная дата отгрузки в США: 17 октября 2022 г. Расчетная дата международной отправки: 7 ноября 2022 г. если заказать сегодня

2699,95 долларов США

Ориентировочная дата отгрузки в США: 14 ноября 2022 г. Расчетная дата международной отправки: 21 ноября 2022 г.

2995,95 долларов США

Ориентировочная дата отгрузки в США: 21 ноября 2022 г. Расчетная дата международной отправки: 21 ноября 2022 г.

1799,99 долларов США

Ориентировочная дата отгрузки в США: 18 октября 2022 г. Расчетная дата международной отправки: 19 октября 2022 г. если заказать сегодня

2295,95 долларов США

Ориентировочная дата отгрузки в США: Понедельник 10.10.2022 Расчетная дата международной отправки: Сегодня

5 ошибок, связанных с автоматической коробкой передач, которых следует избегать

Большинство людей обычно предпочитают автомобили с автоматической коробкой передач, потому что ими легче управлять, особенно для тех, кто только начинает.

Нет необходимости переключать передачи, поскольку вы легко едете из точки А в точку Б. Однако есть несколько потенциальных ловушек, которые могут возникнуть, если вы не будете осторожны. Долговечность автомобиля во многом зависит от нас, поэтому давайте рассмотрим некоторые распространенные ошибки, которые допускают люди при работе с автоматической коробкой передач, и способы их предотвращения.

Как работает автоматическая коробка передач

Трансмиссия автомобиля отвечает за передачу мощности двигателя на трансмиссию и дифференциацию скоростей. В автоматической трансмиссии используется ряд муфт и ремней с гидравлическим управлением для включения и выключения передач без участия водителя.

Это означает, что водители могут сосредоточиться на других вещах во время вождения и должны беспокоиться только о переключении передач при подъеме или спуске с холма. Коробка передач заполнена специальной жидкостью, которая охлаждает и смазывает ее. Жидкость также содержит моющее средство, поддерживающее чистоту движущихся частей.

Со временем жидкость может загрязниться и ее необходимо заменить. Первая передача в автоматической коробке передач, как правило, низкая. Эта передача включается, когда автомобиль трогается с места. Затем трансмиссия переключается на вторую передачу, а затем на третью по мере увеличения скорости автомобиля. Четвертая и пятая передачи обычно являются повышающими передачами, которые включаются на более высоких скоростях.

Эта передача способствует экономии топлива за счет снижения оборотов двигателя. Большинство автоматических коробок передач имеют гидротрансформатор, отвечающий за передачу мощности двигателя на коробку передач. Преобразователь крутящего момента представляет собой гидравлическую муфту, которая использует гидравлическое давление для увеличения крутящего момента двигателя. Трансмиссия также имеет регулятор, который регулирует скорость двигателя.

Регулятор подключен к педали акселератора и предотвращает слишком высокие обороты двигателя. Трансмиссия управляется серией соленоидов, которые направляют поток гидравлической жидкости. Модуль управления коробкой передач управляет этими соленоидами (TCM), компьютером, который отслеживает скорость автомобиля и положение переключателя передач.

Когда автомобиль переключается в режим движения, TCM посылает сигнал соответствующему соленоиду, который включает сцепление или ремень и запускает автомобиль на первой передаче.

Когда автомобиль разгоняется, TCM посылает сигналы другим соленоидам, которые включают другие передачи. Когда автомобиль замедляется, TCM сигнализирует трансмиссии о переходе на более низкую передачу. TCM также может включать повышающую передачу коробки передач, когда автомобиль движется с постоянной скоростью. В большинстве современных автомобилей коробка передач управляется электронным блоком управления (ЭБУ).

ЭБУ — это компьютер, который управляет двигателем и трансмиссией. ЭБУ получает данные от датчиков, которые контролируют скорость автомобиля, обороты двигателя и работу педалей акселератора и тормоза. ЭБУ связывается с модулем управления трансмиссией (TCM), компьютером, который отслеживает обороты двигателя и трансмиссию. Чтобы ваша автоматическая коробка передач работала безотказно, никогда не делайте этих пяти вещей.

1. Никогда не переключайтесь случайно с ведущего на задний ход в автоматической коробке передач

Несмотря на опасности (а часто и законы!), люди часто занимаются другими делами во время вождения, такими как еда, отправка текстовых сообщений, поиск любимой музыкальной станции или поиск упавших предметов. Выполняя эти действия, вы можете случайно переключиться с привода на задний ход.

Это приведет к катастрофическому повреждению вашей трансмиссии. В некоторых автомобилях есть функция аварийного отключения, помогающая защитить коробку передач в случае такого инцидента, но рисковать не стоит. В конце концов, замена трансмиссии может стоить вам больших денег, поэтому водите безопасно и избегайте подобных ошибок.

2. Избегайте движения по глубокой воде на автомобиле с автоматической коробкой передач.

Жидкости в автомобилях с автоматической коробкой передач расширяются и сжимаются при нагревании и охлаждении. Трансмиссия имеет вентиляционное отверстие для сброса избыточного давления. При движении по глубокой воде вода засасывается в вентиляционное отверстие и в коробку передач.

Нет ничего хуже, чем вода в трансмиссии.

Если повезет, вы сможете его смыть. В противном случае ваша трансмиссия будет разрушена и ее нужно будет заменить, что опять же обойдется в тысячи долларов.

3. Выгорание — это круто, но может повредить вашу передачу

Burnouts — это круто, но они могут быть опасны как для автоматических, так и для механических коробок передач. Вы можете сжечь сцепление в механической коробке передач. Однако в автомобиле с автоматической коробкой передач вы можете потерять поршень и сломать коробку передач, пытаясь выглядеть круто. Вам также придется потратить деньги на новые шины. К счастью, есть приложения для поиска дешевых шин и услуг, когда это необходимо.

4. Не простаивайте подолгу за рулем

Вы бы не подумали, что такая обычная вещь, как работа на холостом ходу, может повредить вашу автоматическую коробку передач. Мы все были там, ожидая, пока вещи будут доставлены в наши машины, или ожидая прибытия друга. Но, работая на холостом ходу с автомобилем в движении, мы не осознаем, какое напряжение испытывает трансмиссия из-за выделяемого тепла.

Длительная работа на холостом ходу вредна для вашего автомобиля. Вместо этого лучше заглушить машину или даже поставить ее на стоянку. При парковке автомобиля трансмиссия не подключается, что снижает мощность, передаваемую гидротрансформатором, тем самым уменьшая тепловыделение. Это снижает нагрузку на трансмиссию и предотвращает ненужный износ.

5. Регулярно меняйте трансмиссионную жидкость

Есть много способов заставить вашу машину работать вечно.
