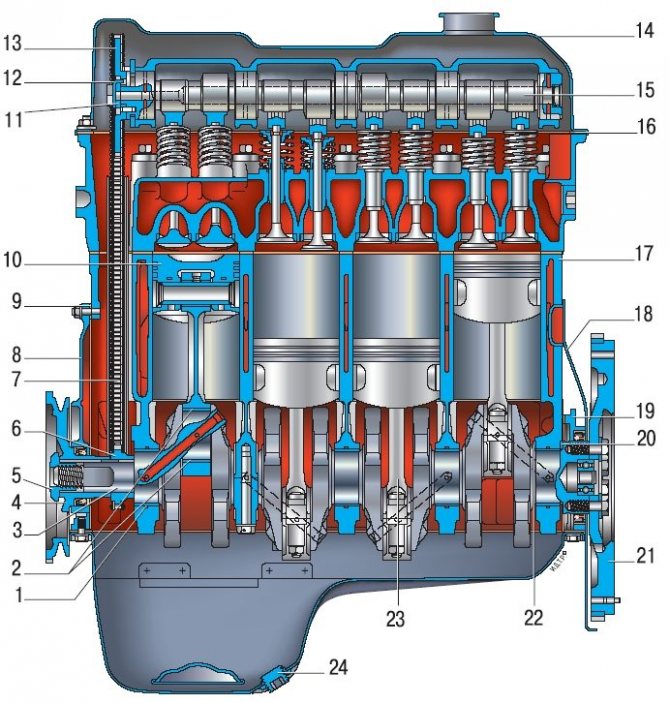

Принцип действия силового агрегата основан на таком свойстве газов, как способности расширяться при нагревании. Стандартный четырехцилиндровый двигатель работает в 4 такта:

1. На первом такте осуществляется «впуск» воздушно-топливной смеси и части отработанных газов. Эта смесь полностью занимает объем цилиндра.
2. На втором такте происходит процесс «сжатия». При этом клапаны закрыты, а поршень благодаря движению коленчатого вала и шатуну движется вверх. Рабочая смесь заполняет камеру сгорания.
3. На третьем такте, называемом «расширением», благодаря свечам зажигания возникает искра, которая воспламеняет рабочую смесь. Расширяющиеся газы своим давлением действуют на поршень и заставляют двигаться его вниз. Затем благодаря шатуну начинает двигаться коленвал.
4. На четвертом такте осуществляется процесс «выпуска» отработанных газов. Через выпускные клапаны они поступают в выхлопную систему автомобиля ВАЗ 2109.

Для того чтобы работа в многоцилиндровом двигателе осуществлялась плавно, а коленчатый вал не испытывал неравномерных нагрузок, необходимо, чтобы рабочие процессы осуществлялись в определенном порядке.

Существуют разные схемы, которые определяют, в какой последовательности будут функционировать цилиндры. В ВАЗ 2109 используется схема: 1-3-4-2. Нумеруют цилиндры начиная от передней крышки силового агрегата.

Если представить рабочий процесс двигателя через цилиндры, то порядок работы таков:

1. В первом цилиндре осуществляется движение вверх, идет рабочий процесс: сгорает воздушно-топливная смесь, расширяются газы.
2. В третьем осуществляется процесс «сжатия», при котором поршень движется вверх.
3. В четвертый поступает рабочая смесь при движении поршня вниз, таким образом, осуществляется процесс «впрыска».
4. Во втором поршень движется вверх, при этом отработанные газы выходят через выпускные клапана.

Возможные причины поломки

При работе ДВС возможны различные неисправности. Чтобы их обнаружить, следует выполнить следующую последовательность действий:

1. Сначала надо завести машину. Мотор должен поработать на холостом ходу. В это время следует послушать, какие звуки исхдят из выхлопной трубы. Если слышны регулярные хлопки, то неисправен один из цилиндров. Причиной может быть неисправность свечей зажигания и отсутствие искры. Также неисправность может быть вызвана большим количеством поступающего воздуха или недостаточной компрессией в цилиндре.
2. Необходимо осмотреть свечи. При наличии нагара, влаги или окисления, нужно почистить. Проверить зазор между электродами, который должен составлять 0,8 – 0,9 мм.
3. Заменить все свечи зажигания независимо от их внешнего вида и пробега автомобиля.
4. При нерегулярных выхлопах, нужно осмотреть высоковольтные провода. На их наконечниках должны отсутствовать следы окисления, изоляция не должна быть повреждена. При обнаружении дефектов провод следует заменить.

   Провода подключения к катушке

5. Следует осмотреть крышку газораспределителя. На ней должен отсутствовать нагар и трещины. Угольный контакт нужно проверить на повреждения и изношенность.
6. Необходимо осмотреть ротор. Он должен быть цельным и не иметь следов прогара. Все детали с дефектами следует заменить.
7. Давление в цилиндрах допускается не ниже 1,1 Мпа, а разница компрессии не должна превышать 0,1 Мпа. Если показатели не соответствует, необходим ремонт мотора.

 Загрузка …

Если после выполненных действий проблемы остались, то нужно обратиться на станцию техобслуживания, чтобы пройти более точную диагностику двигателя ВАЗ 2109 и отрегулировать систему зажигания на стенде.

Видео «Принцип работы ДВС»

В этом обучающем видео рассказывается о том, как осуществляется работает система сгорания.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (78.57%)

Нет (21.43%)

Порядок работы цилиндров ваз 2109

Содержание статьи

После ремонта многие автолюбители путают порядок подключения проводов, так как не запоминают, как они шли до разборки. Если не соблюдать схему соединения цилиндров и распределения зажигания, то автомобиль просто не заведется. Порядок работы цилиндров ВАЗ-2109 всегда одинаковый, вне зависимости от типа двигателя.

Принцип работы четырехтактной силовой установки

Понять, почему важно правильно подключать высоковольтные провода можно, если вы изучите принцип работы силовой установки. Карбюратор или инжектор ВАЗ-2109 работают примерно по одному принципу, так как обе силовые установки являются четырехтактными.

1. Сначала объем цилиндра наполняется топливной смесью и отработанными газами. Этот процесс называется «впуск».
2. Затем двигатель переходит к сжатию. При нем клапана закрыты, а коленвал и шатун двигают поршень вверх. Смесь из топлива и воздуха переносится в камеру сгорания.
3. На этапе расширения включается в работу зажигание, появляется искра. Она воспламеняет топливную смесь, благодаря чему образуются газы. Они давят на поршень, из-за чего он двигается вниз. Через шатун это усилие передается на коленчатый вал.
4. Завершает процесс «выпуск» отработанных газов через выхлопную систему.

Чтобы работал двигатель плавно и без рывков, процессы должны проходить в определенном порядке. Это, в первую очередь, касается порядка включения в работу цилиндров.

Рабочий процесс двигателя через цилиндры

Включение в работу цилиндров происходит следующим образом:

1. В первом происходит движение вверх. Газы расширяются, а смесь из воздуха и топлива сгорает.
2. В третьем, для осуществления процедуры сжатия, поршень поднимается.
3. В четвертом происходит «впрыск» – поршень движется вниз и одновременно с этим происходит поступление в цилиндр смеси из воздуха и бензина.
4. Во втором цилиндре поршень поднимается и занимает верхнее положение, чтобы через клапанную систему вышли газы. После чего отработанные газы выводятся из силового агрегата.

Исходя из принципа работы цилиндров, схема включения их выглядит следующим образом: 1-3-4-2. Важно подключить их правильно, чтобы цилиндры работали именно в таком порядке.

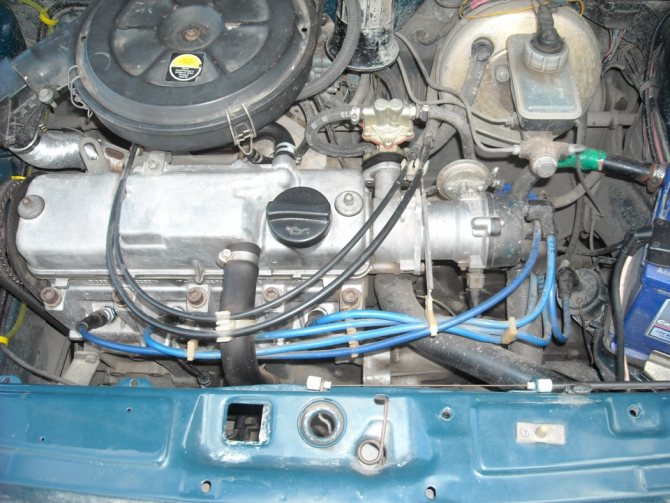

Как правильно подсоединить провода

При замене высоковольтных проводников сначала их подключают к распределителю зажигания. Крышка трамблера удобна тем, что устанавливается всегда в одном положении. На ней стоит специальная метка, благодаря которой разместит деталь на месте не составит труда. Прежде чем подключить провода, осмотрите крышку. Она должна быть целой, так как при появлении трещин работоспособность этого узла не гарантирована.

Метка на крышке трамблера располагается рядом с гнездом провода первого цилиндра. Порядок работы цилиндров слегка нарушен (1-3-4-2) из-за бегунка зажигания. Он движется по кругу (распределителю) против часовой стрелки. Именно по этому принципу движения бегунка, легко запомнить порядок расположения проводов. Подключать на карбюраторных и инжекторных ВАЗ-2109 их нужно по одному принципу. На крышке трамблера подключайте провода по принципу движения бегунка, только так вы сможете выставить зажигание правильно:

• у метки расположено гнездо первого цилиндра;
• в самом низу подключается третий;
• на одной линии с гнездом первого, располагается место для провода к 4-му цилиндру;
• в верхней точке подключается второй цилиндр.

На самом двигателе нумерация цилиндров идет от места расположения ремня ГРМ к стартеру, то есть слева направо. Ближе всего к стартеру располагается четвертый цилиндр, а к ремню ГРМ первый. При подключении важно смотреть из какого гнезда крышки трамблера идет провод, если перепутать их расположение автомобиль не заведется.

Если вы подключили провода правильно, но автомобиль все равно не заводится, то проблема может быть в них самих. Проверьте высоковольтные проводники на целостность. Если вы давно их не меняли, стоит купить новый комплект. Особенность этих проводов в том, что с течением времени на их поверхности могут образовываться микротрещины. Они приводят к отсутствию искры при работоспособной системе распределения зажигания. В эти трещины попадает влага и пыль, что портит провод изнутри, хотя снаружи он кажется целым.

Автолюбители рекомендуют приобретать комплекты высоковольтных проводов от зарубежных производителей, так как они служат гораздо дольше стоковых или отечественных. Вместе с проводами желательно заменить свечи, особенно если на их поверхности появились трещины или нагар. Это необходимо, чтобы после ремонта проблем с зажиганием у вас точно не возникало.

Порядок работы цилиндров Ваз 2109

Очень часто при ремонте с распределителя зажигания или со свечей зажигания снимают высоковольтные провода. Только вот беда, мало кто запоминает как они были подключены до этого. Чтобы избежать путаницы необходимо знать последовательность подключения высоковольтных проводов Ваз 2109 сначала на распределитель зажигания, а потом на свечи каждого цилиндра.

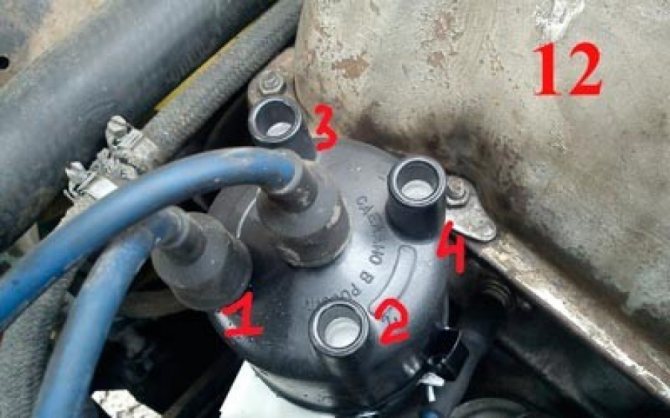

Подключение проводов к распределителю зажигания

Нумерация цилиндров двигателя начинается от ремня ГРМ и идет слева направо.

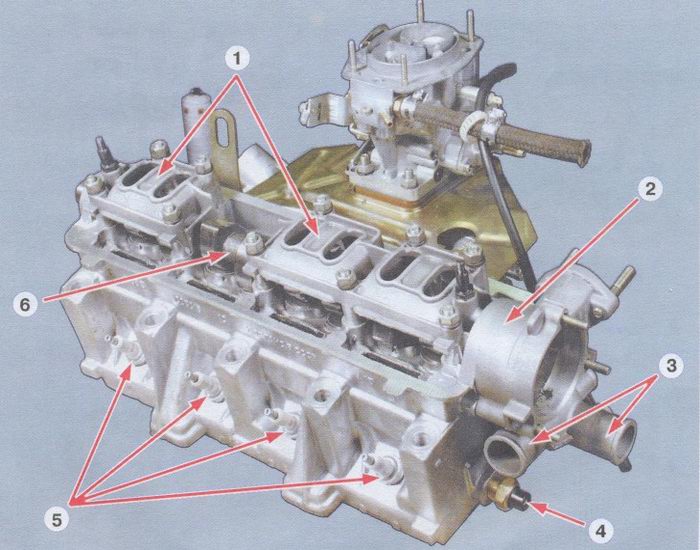

Расположение цилиндров Ваз 2109

То есть самый ближний к ремню ГРМ цилиндр первый, самый ближний цилиндр к стартеру — четвертый. Если провода с распределителя зажигания будут перепутаны, то машина не будет заводится. Поэтому если Вы снимаете высоковольтные провода, то подключать назад их необходимо так как они и сидели до этого. А то бывают товарищи, поснимают провода, перепутают их и потом поднимают панику, что машина перестала заводиться.

Порядок работы цилиндров ВАЗ 2109

Таким образом, рабочий цикл ДВС ВАЗ 2109 представлен следующими последовательными действиями:

1. В 1-ом цилиндре происходит движение вниз, рабочий ход, то есть сгорание рабочей смеси и расширение газов.
2. В 3-ем цилиндре происходит «сжатие», поршень движется вверх.
3. В 4-ом цилиндре осуществляется «впуск», поршень движется вниз, в полость нагнетается рабочая смесь.
4. Во 2-ом цилиндре осуществляется «выпуск», отработанные газы покидают полость, через выпускные клапаны.

Теперь рассмотрим несколько случаев неисправностей в работе двигателя ВАЗ 2109. Для того, чтобы выяснить причину поломки следует воспользоваться следующим алгоритмом действий:

• Запустить мотор и перейти на холостой ход. Прислушаться к звукам выхлопов. Если наблюдаются равномерные, периодические хлопки, то, скорее всего, цилиндр не работает по причине наличия подсоса, неисправности свечи, сниженной компрессии или отсутствия искры.
• Осмотреть свечи, не должно быть следов нагара, окисления или влаги. Зазор между электродами должен в среднем составлять 0,8-0,9 мм.
• Произвести замену комплекта свечей.
• Проверить состояние высоковольтных проводов системы зажигания. Изоляция должна быть целой, а контакты не должны быть окисленными или обгоревшими. В случае повреждения проводов, нужно произвести замену.
• Осмотреть ротор и крышку распределителя. Крышка должна быть целой, без трещин и чистой, без следов нагара. Угольный контакт не должен быть изношен или повреждён. Ротор также должен быть целым и не иметь следов прогара. Все неисправные элементы подлежат обязательной замене.
• Если после предпринятых действий, перебои в работе цилиндров продолжаются, то следует обратиться в СТО для проведения полноценной диагностики и регулировки работы системы зажигания, которая должна проводиться на стенде.
• Нужно заметить, что в норме компрессия должна быть выше 1,1 МПа. Если в одном из цилиндров наблюдается колебания в пределах 0,1 МПа, то необходимо в срочном порядке произвести ремонт самого двигателя.

Таким образом, вполне очевидно, что знание работы двигателя позволят своевременно произвести ремонтные работы и избежать серьёзных поломок.

Каков порядок работы цилиндров в двигателе ВАЗ 2109?

Порядок работы

Часто при ремонте двигателя возникает необходимость отсоединения высоковольтных проводов. Некоторые водители, отсоединив провода, не запоминают порядок, в котором они были установлены. В итоге может возникнуть путаница с проводами, а при неправильном их подключении машина не заведется. Чтобы избежать неприятной ситуации, нужно знать, как осуществляется порядок работы ДВС.

Подключение проводов на ВАЗ 2109

Принцип действия силового агрегата основан на таком свойстве газов, как способности расширяться при нагревании. Стандартный четырехцилиндровый двигатель работает в 4 такта:

1. На первом такте осуществляется «впуск» воздушно-топливной смеси и части отработанных газов. Эта смесь полностью занимает объем цилиндра.
2. На втором такте происходит процесс «сжатия». При этом клапаны закрыты, а поршень благодаря движению коленчатого вала и шатуну движется вверх. Рабочая смесь заполняет камеру сгорания.
3. На третьем такте, называемом «расширением», благодаря свечам зажигания возникает искра, которая воспламеняет рабочую смесь. Расширяющиеся газы своим давлением действуют на поршень и заставляют двигаться его вниз. Затем благодаря шатуну начинает двигаться коленвал.
4. На четвертом такте осуществляется процесс «выпуска» отработанных газов. Через выпускные клапаны они поступают в выхлопную систему автомобиля ВАЗ 2109.

Для того чтобы работа в многоцилиндровом двигателе осуществлялась плавно, а коленчатый вал не испытывал неравномерных нагрузок, необходимо, чтобы рабочие процессы осуществлялись в определенном порядке.

Существуют разные схемы, которые определяют, в какой последовательности будут функционировать цилиндры. В ВАЗ 2109 используется схема: 1-3-4-2. Нумеруют цилиндры начиная от передней крышки силового агрегата.

Нумерация цилиндров на ВАЗ 2109

Если представить рабочий процесс двигателя через цилиндры, то порядок работы таков:

1. В первом цилиндре осуществляется движение вверх, идет рабочий процесс: сгорает воздушно-топливная смесь, расширяются газы.
2. В третьем осуществляется процесс «сжатия», при котором поршень движется вверх.
3. В четвертый поступает рабочая смесь при движении поршня вниз, таким образом, осуществляется процесс «впрыска».
4. Во втором поршень движется вверх, при этом отработанные газы выходят через выпускные клапана.

Возможные причины поломки

При работе ДВС возможны различные неисправности. Чтобы их обнаружить, следует выполнить следующую последовательность действий:

1. Сначала надо завести машину. Мотор должен поработать на холостом ходу. В это время следует послушать, какие звуки исхдят из выхлопной трубы. Если слышны регулярные хлопки, то неисправен один из цилиндров. Причиной может быть неисправность свечей зажигания и отсутствие искры. Также неисправность может быть вызвана большим количеством поступающего воздуха или недостаточной компрессией в цилиндре.
2. Необходимо осмотреть свечи. При наличии нагара, влаги или окисления, нужно почистить. Проверить зазор между электродами, который должен составлять 0,8 – 0,9 мм.
3. Заменить все свечи зажигания независимо от их внешнего вида и пробега автомобиля.
4. При нерегулярных выхлопах, нужно осмотреть высоковольтные провода. На их наконечниках должны отсутствовать следы окисления, изоляция не должна быть повреждена. При обнаружении дефектов провод следует заменить.
   Провода подключения к катушке
5. Следует осмотреть крышку газораспределителя. На ней должен отсутствовать нагар и трещины. Угольный контакт нужно проверить на повреждения и изношенность.
6. Необходимо осмотреть ротор. Он должен быть цельным и не иметь следов прогара. Все детали с дефектами следует заменить.
7. Давление в цилиндрах допускается не ниже 1,1 Мпа, а разница компрессии не должна превышать 0,1 Мпа. Если показатели не соответствует, необходим ремонт мотора.

Если после выполненных действий проблемы остались, то нужно обратиться на станцию техобслуживания, чтобы пройти более точную диагностику двигателя ВАЗ 2109 и отрегулировать систему зажигания на стенде.

Источники

• avtozam.com/vaz/2109/poryadok-raboty-tsilindrov/
• navaze.ru/108-poryadok-raboty-cilindrov-vaz-2109.html
• vaz2109.net/ekspluatatsiya-avtomobilya/poryadok-raboti-cilindrov-vaz-2109.html
• ladaautos. ru/vaz-2109/kakoj-poryadok-raboty-cilindrov-vaz-2109.html

принцип работы и замена бронепроводов

Иногда в ходе ремонта своей автомашины водителям приходиться демонтировать высоковольтные провода (по-другому называемые бронепроводами). При этом, не все автомобилисты догадываются запомнить или записать правильный порядок подключения этих проводов, в результате чего отремонтированная машина может попросту не завестись. О том, каков порядок цилиндров ваз 2114 и о том, в какой последовательности следует подключить к ним бронепровода — мы и поговорим в сегодняшней статье.

Зажигание в ваз 2114

Содержание

1. Порядок зажигания
2. Бронепровода и их подключение
3. Как выбрать высоковольтные провода
4. Следует ли заменять высоковольтные провода и когда это делать?
5. Полезное видео

Порядок зажигания

Цилиндры в автомобиле работают не хаотично, ведь для стабильного функционирования двигателя и поочередного выполнения всех четырех тактов требуется их строгая синхронизация.

Так существует специальный порядок работы цилиндров ваз 2114, благодаря которому каждый из них в один момент времени выполняет какой-либо из 4 тактов, а именно:

1. Впрыск смеси топлива и воздуха, которая заполняет весь объем цилиндра.
2. Сжатие рабочей смеси благодаря движению поршня вверх.
3. Возгорание рабочей смеси и расширение образующихся в результате этого газов, толкающее поршень в обратном направлении, благодаря чему приводятся в движение шатун и коленчатый вал.
4. Выпуск отработанных газов из цилиндра с дальнейшим их отведением в выхлопную систему.

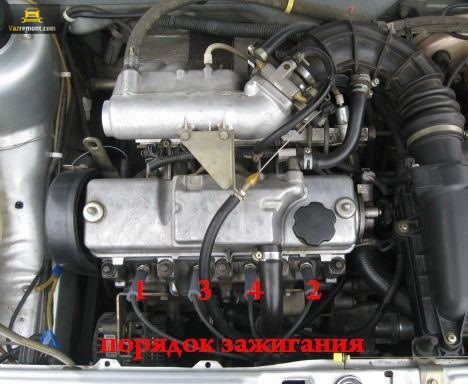

Порядок зажигания ваз 2114

Стоит отметить, что на автомашинах разных марок и даже моделей двигатель может иметь различную рабочую схему, но при этом порядок работы цилиндров ваз 2114 инжектор всегда выглядит следующим образом: 1-3-4-2. Согласно этой схеме и следует выполнять подключение высоковольтных проводов.

Для большего удобства на цилиндрах нанесена соответствующая нумерация, начинающаяся от передней крышки мотора.

Бронепровода и их подключение

Выяснив, как влияет расположение цилиндров ваз 2114 на их подключение, стоит поговорить и о высоковольтных проводах при помощи которых оно и выполняется.

Сами по себе эти провода довольно сильно отличаются от обычных электрических проводов — они обладают увеличенным слоем изоляции, защитным экранированием, а также металлическими соединительными наконечниками и защитными колпачками, выполненными из термостойкого пластика. Основное назначение этих проводов — это передача высоковольтного импульса от блока зажигания на цилиндры (именно этот импульс и позволяет свечам зажигания производить поджиг рабочей смеси).

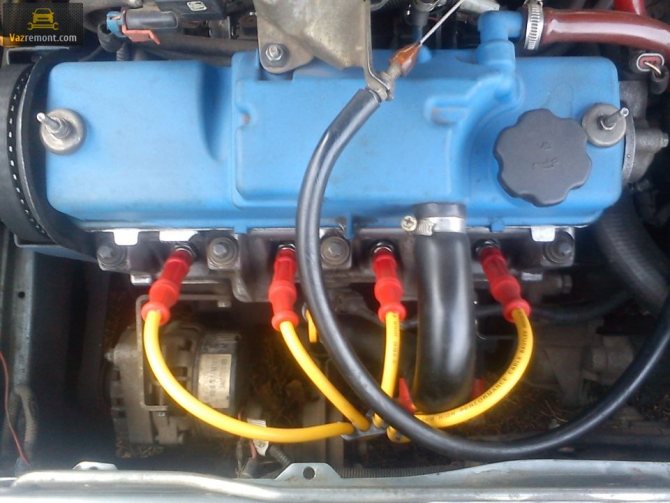

Бронепровода ваз 2114

Подключение бронепроводов следует производить, учитывая порядок зажигания ваз 2114 инжектор и нумерацию цилиндров (об этом было сказано выше). Для большего удобства следует руководствоваться присутствующей на модуле зажигания нумерацией — достаточно просто соединить гнездо с номером 1 с соответствующим цилиндром, гнездо номер 2 — с цилиндром номер 2 и т. д. Допустить здесь какую-либо ошибку — крайне сложно.

Как выбрать высоковольтные провода

Выбирая для своей автомашины новые высоковольтные провода, следует руководствоваться двумя наиболее важными их параметрами — сопротивлением и величиной пробивного напряжения. Так, чем меньшее сопротивление будет у сердечника бронепровода, тем лучше он будет передавать импульс от модуля на свечи, и тем легче будет производиться зажигание.

Выбор бронепроводов для ваз 2114

Что же касается второго фактора, то это — величина максимального напряжения, при превышении которого существует риск пробоя изоляции, в результате которого может возникнуть ряд неприятных последствий. Кроме этого, при выборе проводов стоит обратить внимание и на второстепенные показатели, например — устойчивость изоляции к холоду и т.д.

Проверка бронепроводов ваз 2114

По результатам опросов, большая часть автолюбителей отдает предпочтение высоковольтным проводам от фирмы Тесла — они обладают хорошими рабочими показателями, надежностью, а также устойчивы к холоду и едким веществам.

Следует ли заменять высоковольтные провода и когда это делать?

Как бы ни были качественно изготовлены бронепровода, но и они имеют ограниченный срок службы. Согласно действующим нормами, их замена должна производиться после каждых пройденных 30.000 км. На практике же многие автолюбители игнорируют это правило, продолжая совершать поездки с проводами, уже изжившими свой ресурс.

Такое невнимательное отношение может вызвать целую серую неполадок, в числе которых:

• плохое зажигание;
• проблемы с разгоном;
• троение двигателя;
• невозможность завести автомобиль.

Замена бронепроводов ваз 2114

Все эти неприятности вызваны одним единственным фактором — увеличением электрического сопротивления сердечника высоковольтных проводов, в результате которого импульсу с катушки становится «сложнее» достигать места назначения.

Проверить — можно ли еще ездить со старыми проводами или уже нет — можно в домашних условиях.

Для этого нужно:

1. Выключить зажигание.
2. Демонтировать один из бронепроводов.
3. Измерить его сопротивление при помощи мегаомметра либо мультиметра в соответствующем режиме.
4. Если сопротивление окажется равным либо близким к цифре, указанной на изоляции провода — значит он исправен, если же она окажется больше — значит провод следует заменить.
5. Повторить эту операцию на остальных трех проводах.

Следует помнить, что если неисправен только один из проводов, то заменять следует все равно все четыре.

Также, не стоит забывать и о чистоте контактов высоковольтных проводов — они тоже могут стать причиной проблем с зажиганием. В случае, если на металлическом наконечнике заметны окислы, их следует очистить при помощи мелкой шкурки либо тряпочки, смоченной керосином. Соблюдая эти несложные правила по уходу за бронепроводами и их замене можно практически полностью избежать неприятностей, связанных с системой зажигания.

Полезное видео

Дополнительную информацию по данному вопросу вы сможете почерпнуть из видео ниже:

Система зажигания ВАЗ 2108. Высоковольтные провода. Схема бесконтактной системы зажигания

Зажигание является ключевым элементом, необходимым для работы любого бензинового двигателя. Система зажигания моментально подает искру в цилиндр, где поршень уже выдавил горючую смесь, и поджигает ее. В результате газы расширяются, давят на поршень. Дальнейшее движение передается на шток, который, в свою очередь, вращает коленчатый вал.

Зажигание ВАЗ 2108

Настройка зажигания на «восьмерке» зависит от предпочтительного топлива и двигателя (2108, 21081 или 21083). Зажигание для каждого мотора соответственно выставлено с определенным углом опережения.

Методы устранения неполадок

Кроме того, существует еще одна потеря энергии или ограничение для достижения желаемого размера. К ним относятся потери из-за паразитной емкости распределителя, катушки зажигания и кабеля между коллектором, катушкой зажигания и свечами зажигания. Эти емкости преобразуются квадратом передачи катушки в первичную цепь, где, как упоминалось ранее, они ограничивают величину собственного напряжения, генерируемого индуктивным зажиганием, когда ток батареи прерывается. Величина паразитной мощности в цепи также неблагоприятна на вторичной стороне.

Для регулировки зажигания необходимо:

• Тахометр.
• Строб.
• Ключ 10.

Но, как показывает практика, прерывистая или несвоевременная подача искры может быть вызвана не только неточной установкой зажигания. Причина — нерабочие свечи, недостаточная компрессия, пробитый через неисправный коммутатор.

Выключатель ВАЗ 2108 — элемент системы зажигания, отвечающий за подачу управляющих импульсов на катушку и оптимизацию эффективности искры. Качество импульса определяется в особых условиях. После установки инженерами ВАЗ в систему зажигания двухканального коммутатора работа двигателя изменилась в лучшую сторону:

Чем больше емкость, тем больше энергии потребляется в фазе емкостного разряда. Это будет меньше энергии в его индуктивной фазе, поэтому эта фаза будет короче. Однако желательна более длительная индуктивная фаза искрового разряда, так как это выгодно двигателю. В ходе этого процесса увеличивается количество тепла, которое выделяется в течение более длительного периода времени, что ускоряет химическую реакцию при инициировании горения. Это снижает неравномерность рабочих циклов двигателя и практически исключает воспламенение.

Более длинная индуктивная часть нагнетания также способствует испарению смеси, что приводит к значительному улучшению холодного пуска двигателя и сокращению времени. нагрев его при низких температурах окружающей среды. Величина неблагоприятной паразитной мощности может быть уменьшена соответствующей конструкцией и размещением распределителя, а также прокладкой кабелей. В период между отдельными заклинаниями соотношение аналогично ранее упомянутому.

• Была более мощная искра.
•   стал более стабильным.
• Эффективен стал запуск двигателя в мороз.
• Уменьшенный расход топлива.
• Пропала искра потери мощности в трамплере.

Неисправности зажигания

Выявить и устранить все проблемы довольно просто. Проверить свечу на боль можно простым способом, если нет нужного прибора. Делают это так: на двигателе по очереди снимают бронепровод с каждого цилиндра. Если бронепровод снят, и на работу двигателя это никак не повлияло, становится ясно, что причина кроется именно в этой свече.

Однако это время включает в себя как время, необходимое для накопления энергии, так и для ее преобразования в электрический разряд. При индуктивном методе скорость нарастания тока первичной обмоткой катушки зажигания определяется постоянной времени в зависимости от ее параметров. Однако его нельзя выбрать произвольно, так как одни и те же параметры определяют не только скорость нарастания тока, но и количество запасенной энергии. Одна переменная прямо пропорциональна одной, а другая косвенно.

С точки зрения времени, необходимого для создания желаемой энергии, емкостное зажигание лучше. Не только заряд конденсаторной энергии заряжается до напряжения, определяющего его величину гораздо быстрее, чем это возможно при индуктивном методе, но и влияние паразитных емкостей во вторичной цепи. значительно ниже. Энергия, запасенная в зарядном конденсаторе, выделяется в разряд, благодаря чему коммутирующий элемент в цепи первичной обмотки катушки зажигания замыкается конденсатором над ним. меандрирующие разряды.

Проверьте катушку немного тщательнее. Потребуется взять взаймы такую ​​же запчасть, но 100% рабочую. Если после замены катушки проблема исчезла, то неисправна была именно она.

Проверить наличие или отсутствие импульса можно с помощью контрольной лампы. Нередко во время поездки возникают сбои в системе зажигания. И не всегда под рукой у автовладельца найдется запасной выключатель на ВАЗ 2108, катушка зажигания, комплект свечей и прочее. В такой ситуации можно обратиться за помощью к участникам дорожного движения или воспользоваться услугами эвакуатора. Стоимость последней услуги точно не порадует водителя.

Вторичная обмотка генерирует высокое напряжение. Во время разряда в зарядном конденсаторе накапливается значительное количество энергии. Как было сказано ранее, процесс протекает таким образом, что индукционная фаза не возникает и, следовательно, не возникает дуга. Поэтому во время емкостной фазы смеси должно быть передано столько энергии, чтобы она достаточно сгорела.

Однако одной величины энергии недостаточно для характеристики условий горения. Также необходимо учитывать время искрообразования и потребляемый ток при искрообразовании. Энергия воспламенения, вызываемая произведением напряжения горения, разрядного тока и его продолжительности, всегда должна быть достаточно большой, чтобы обеспечить горение смеси с различным ее составом и турбулентностью. В благоприятных условиях при наличии однородной смеси стехиометрического состава достаточно инициировать горение искры с энергией от 1 до 1 мДж, длительностью около 10 мк, которая содержится в емкостной части разряд.

Чтобы выйти из этого положения и пойти своим ходом, нужно сначала выяснить причину неисправности. Проверка переключения осуществляется разными способами. Но для многих методов нужно использовать специальные приспособления и оборудование.

Способы устранения неисправности

В обычном бензиновом двигателе Смесь часто имеет неоднородную смесь, иногда плохо распыляется и разбавляется остаточными дымовыми газами. Для воспламенения смеси требуется гораздо больше энергии – не менее 30 мДж. Емкостное зажигание — это длина искры в десятки нас, а это значит, что необходимая энергия должна быть достигнута либо за счет увеличения импульсного напряжения, т.е. за счет увеличения зазора между электродами свечи зажигания, либо за счет увеличения разрядного тока. Более простой способ — увеличить скачкообразное напряжение, что еще более выгодно, так как за счет увеличения расстояния между электродами свечи можно воспламенить больший объем смеси, а это симптом горения бедных смесей.

В дорожных условиях можно проверить переключатель. Отсоедините провод, идущий от контакта 1, и воткните в разрыв лампочку (12 вольт). При проворачивании коленчатого вала лампочка должна периодически загораться. Это означает, что переключатель ВАЗ 2108 исправен.

Проверить можно и другим способом: отсоедините провод от трамблёра и вставьте обычную клипсу в центральный контакт. Подсоедините последний на короткое время (1 секунду) к корпусу распределителя. Бронепровод высоковольтный с катушкой зажигания надеть с зазором контактов 1 сантиметр.

Однако растет спрос на электрическую прочность над распределителем, катушкой зажигания и изолятором свечи. Размер деталей и сложность их конструкции будут увеличиваться. Он стал использовать ранее описанные модификации емкостного зажигания, то есть повторное зажигание, или для увеличения времени горения. Однако это недифференцированная система, поэтому более подробно она будет описана ниже. Они указаны для разных вилок. В случае дискомфорта двигателя зазор следует увеличить до 2 мм.

Низковольтные провода

Это, однако, означает увеличение проскальзывания почти в два или три раза соответственно. Для систем с двухискровым зажиганием двум цилиндрам двигателя назначается одна катушка, управляемая собственным переключателем. Вторичная обмотка катушки отделена от катушки, а ее начало и конец выведены на отдельную. При производстве автомобилей примерно с середины 1980-х годов, особенно в малолитражных автомобилях с двухцилиндровым двигателем, применялись дуплексные катушки с разомкнутым магнитопроводом, подобные показанным на рис.

После этих несложных операций при включенном зажигании должна появиться искра. Если последний появился, переключатель исправен.

Автолюбителям, которые вообще не разбираются в электронике, проще заменить неисправную деталь. Совсем не сложно взять заведомо исправный элемент и включить его в систему. Метод дедукции может быть обнаружен неисправность. Как показывает практика редко выходит из строя катушка, после нее трамблер, потом свечи и коммутатор.

К каждому концу вторичной обмотки присоединена свеча зажигания другого цилиндра двигателя. Цилиндры подобраны так, чтобы верхняя мертвая точка всегда была у одной из пары при такте сжатия, а у другой при выпуске. Из-за ионизированного газа с близким давлением. При такте выпуска атмосферное давление значительно ниже, чем при сжатии. Остальное доступно для пропуска в цикле сжатия свечи.

Во избежание этого желательно соблюдать установленный срок замены свечей. В этом методе необходимо следить за тем, чтобы утечка остатка топлива или проглоченной смеси не происходила из-за искрового перелива в такте выпуска. Поэтому диапазон предварительного регулирования должен быть несколько ограничен. Однако преимущество в том, что зажигание не должно синхронизироваться с распредвалом, поэтому позиционер не используется.

Схема подключения выключателя ВАЗ 2108

Выключатель ВАЗ 2108 имеет 7 пронумерованных контактов. Каждая из них выполняет определенную функцию и связана с отдельным элементом. А именно:

1. На катушку зажигания.
2. К электронному выключателю (на корпусе).
3. Для связи
4. На аккумуляторе.
5. На распределителе зажигания.
6. Используется для ввода сигналов управления и устройств управления.

В целом подключение выключателя ВАЗ 2108 несложный процесс даже для неопытного автовладельца. Проблем при стандартной замене или установке этой детали возникнуть не должно. В крайнем случае любой может воспользоваться помощью специалиста или литературой по ремонту и эксплуатации автомобиля ВАЗ нужной модели. Электропроводка переключателя ВАЗ 2108 не имеет особых сложностей.

Поскольку свечи зажигания обоих цилиндров, подключенных к двум катушкам зажигания, зажигаются практически одновременно, этот метод можно использовать только для двигателей с четным числом цилиндров. Для двухцилиндровых двигателей достаточно одной катушки с одним силовым выключателем. Четырехроликовые катушки имеют две катушки и две степени переключения. Точно так же шести- и восьмицилиндровые двигатели имеют половину катушек и переключателей.

Катушки часто соединяют в блоки, примеры показаны для четырех- и шестицилиндровых двигателей. Большинство недостатков двухвитковых катушек устраняется применением катушек с одной катушкой. Как видно из рисунка, катушка обычно располагается непосредственно на свече зажигания одного цилиндра. Диодная окружность обмотки вторичной катушки предотвращает. нежелательный высокоточный ток, возникающий при включении тока первичной обмотки. Это нежелательное коммутационное напряжение индуцируется во вторичной обмотке, где генерируется напряжение примерно от 1 до 2 кВ.

Главное

Как ни крути, ВАЗ — это автомобиль, созданный без каких-либо современных и инновационных технологий. Ремонт такого автомобиля в 80% случаев производит владелец.

Не исключение — ремонт системы зажигания автомобиля. Переключатель ВАЗ 2108 – самая уязвимая деталь в этой системе. Опытные мастера знают, что на «восьмерку» подходит переключатель от некоторых моделей Audi, Volkswagen и других марок автомобилей.

Однако, поскольку это напряжение имеет полярность, противоположную высокому напряжению зажигания, оно предотвращает обратный диод. Для катушек с двойной катушкой это действие не требуется из-за большого максимального тока на двух свечах зажигания. Аналогично для распределительных систем, где коммутационное напряжение эффективно подавляется предварительным искровым разрядником роторного промежутка между пальчиком и электродами крышки.

Катушки с одной катушкой часто механически объединяют в блок, который прикрепляется непосредственно к свечам зажигания всех цилиндров двигателя одновременно. Конструкция менялась в основном в зависимости от типа катушки, т. е. от замкнутого или разомкнутого магнитопровода и т. д. Поскольку исключены потери в распределителе и наводящих элементах, катушки могут быть небольшими. Одноискровые катушки зажигания можно использовать для всех номеров цилиндров. Эту информацию предоставляет блок управления датчиком положения. распределительный вал.

Запчасть иностранного производителя показывает более высокий ресурс без потерь в подаче импульса и искрообразовании.

Различия между системами зажигания с инжекторным и карбюраторным двигателем ВАЗ 2109 достаточно существенны.

На карбюраторных версиях за распределение зажигания отвечает катушка и трамблер. На инжекторах эта роль отведена специальному модулю зажигания. Он включает в себя пару катушек и управляющую электронику.

В некоторых двигателях используется комбинация двух катушек зажигания с одинарными свечами зажигания. В таких случаях одношпиндельные катушки почти идентичны двухшпиндельным, отличаясь только количеством концов. Оба типа свечей зажигания подключаются к кабельным вилкам. Против одной катушки зажигания для систем с механическим разделением больше количество катушек и, следовательно, время между ними. Искры есть, дольше. Это положительно скажется на количестве запасенной энергии и, кроме того, увеличит время горения.

Еще одним важным отличием карбюраторной от инжекторной системы зажигания (СЗ) является отсутствие необходимости регулировок по электронному типу, установки угла опережения зажигания, регулировки зазоров. Датчики отвечают за распределение воспламенения по цилиндрам.

  Типы СЗ

Система зажигания служит для воспламенения в необходимый момент топливовоздушной смеси, находящейся в цилиндрах двигателя.

При достаточно длительном времени горения можно использовать меньшее расстояние между электродами свечи, чтобы уменьшить напряжение бункера. Это в конечном итоге приведет не только к меньшему количеству нитей вторичной обмотки катушки и, следовательно, к меньшим ее размерам, но и к меньшим потерям энергии, передаваемой в разряд.

Бесконтактное зажигание, особенности строения и работы

Все уже описано. Двухжидкостные катушки зажигания используются только для накопления индуктивной энергии. В новых типах зажигания почти исключительно с замкнутым магнитопроводом, преимущества которого уже были описаны. Одноискровые катушки зажигания используются как для индуктивного, так и для емкостного зажигания. При индуктивном зажигании почти исключительно с замкнутым магнитопроводом, что позволяет минимизировать размеры катушки, особенно при установке непосредственно на свечу зажигания.

Применяемые СЗ можно разделить на три основных типа:

• Контакт;
• Бесконтактный;
• Контактный транзистор.

Первый и третий виды особого интереса для нас не представляют, так как на ВАЗ 2109 используется бесконтактная или бесконтактная транзисторная система.

Провода низкого и высокого напряжения

И наоборот, в емкостных системах в основном используются катушки зажигания с открытой магнитной катушкой, которые напрямую соединены со свечами зажигания. Как отмечалось выше, емкостное зажигание не горит, а накопленная энергия передается за очень короткое время, когда в смесь необходимо подать достаточное количество энергии для достаточного выгорания. Наиболее эффективным способом является воспламенение максимального объема смеси, что достигается, например, увеличением гидроэлектрической дистанции в зажигании. свечи

Применять такие схемы начали в середине 80-х годов прошлого века. Со временем инженеры смогли повысить эффективность, доступность и надежность.

В БСЗ вместо прерывателя стали использовать бесконтактные датчики, позволяющие мгновенно определять скорость вращения коленчатого вала и угол его положения.

Принцип работы

Принцип работы системы зажигания, устанавливаемой на ВАЗ 2109, следующий:

• Датчик положения коленчатого вала выполняет свои основные задачи, подает сигнал на контроллеры;
• Контроллер обрабатывает полученную информацию и рассчитывает последовательность срабатывания катушек зажигания;
• Катушка создает две искры — воспламеняющую и холостую.

Метод холостого хода заключается в создании искры одновременно в двух свечах зажигания. Одна легковоспламеняющаяся, а вторая одинарная, потому что бьет в такт выхлопным газам на другой свече. Таким образом, цилиндры, в которых одновременно генерируются искры, образуют пары — 1 и 4 цилиндры и 2 и 3 цилиндры.

Основные преимущества

Используемая на девятках система зажигания отличается хорошими показателями надежности, хотя вырабатывает энергию до 50 кДж, а напряжение пробоя иногда может достигать 30 кВ и более. БСЗ ценится за высокую эффективность.

Бесконтактные системы зажигания имеют несколько основных преимуществ.

В состав системы зажигания автомобиля ВАЗ 2109 входят следующие узлы:

• Переключатель;
• Свечи;
• Датчик распределителя;
• Катушки зажигания;
• Переключатель;
• Блокировочное устройство Не дает включиться стартеру до полного выключения зажигания;
• Запорно-противоугонное устройство;
• Датчик Холла;
• Роликовый датчик-распределитель, который расположен горизонтально и принимает крутящий момент от распределительного вала;
• Система отключения самопроизвольного зажигания, срабатывающая через 2-8 секунд;
• Система выравнивания коммутируемого тока, необходимая при изменении напряжения в сети в пределах 6-18В;
• Встроенная система переключателей, регулирующая время накопления энергии в катушке, ограничивает силу тока при низкой частоте двигателя.

Система зажигания работает при напряжении до 26 кВ, искровой заряд имеет продолжительность 1,6-2,0 миллисекунды, а энергия, выделяемая за это время, составляет 35-50 МДж.

Сервис

Если не следить за состоянием системы и упускать из виду наличие неисправностей, неполадок, это может привести к определенным последствиям. А именно:

• Снижение надежности СЗ, появление отказов;
• Снижение технических характеристик двигателя, таких как динамика разгона, максимальная скорость;
• Резкое увеличение количества потребляемого топлива;
• Поломка элементов СЗ или всей системы.

Прежде чем проводить техническое обслуживание СЗ, учтите несколько важных рекомендаций.

1. Не прикасайтесь к катушке зажигания при работающем двигателе. Это касается проводов, выключателей и других компонентов.
2. Не проверяйте работоспособность ИП «искровым» методом, так как это может привести к травмам и дорогостоящему ремонту всего автомобиля;
3. Ни в коем случае не запускайте двигатель при искровом промежутке между центральным выводом датчика-распределителя и высоковольтным.

Техническое обслуживание

Техническое обслуживание данной системы включает следующие операции:

• Зачистка свечей от образовавшегося нагара или замена элементов;
• Проверка проводов на изоляцию, качество контактов и креплений;
• Регулятор опережения зажигания, установка крутящего момента;
• Очистка крышки ротора и датчика распределителя при образовании загрязнений;
• Зачистка пластины ротора, электродов боковых выводов СЗ;
• Проверка качества фиксации на посадочных местах всех элементов системы;
• Проверка креплений проводов.

Система зажигания на отечественный автомобиль ВАЗ 2109устроен довольно сложно, хотя принцип его работы даже у новичков не вызывает серьезных затруднений.

Профилактика, ремонт СЗ предполагает работу с электрической составляющей автомобиля, поэтому обязательно соблюдайте все установленные правила безопасности, опирайтесь на рекомендации, указанные в руководстве по эксплуатации автомобиля.

Лада ВАЗ Самара 2108 главный тормозной цилиндр 2108-3505010

Ежедневно отправляем заказы по всему миру!
Правильно, мы стараемся сделать все возможное, чтобы доставить нашу продукцию в любую точку мира.

Время обработки
Товар будет отправлен покупателю, как только все заказанные товары будут готовы. Обычно товар отгружается заказчику в течение 24-48 часов (рабочих дней) с момента подтверждения заказа (если не указано иное). Посылка будет доставлена ​​по адресу, который вы указали при заказе.

Гарантия самой низкой цены
Мы стремимся поддерживать самые низкие цены, поэтому используем экономичный способ доставки. Если вы хотите использовать метод экспресс-доставки, пожалуйста, свяжитесь с нами перед размещением заказа.

Отслеживание посылки
Как только посылка будет отправлена, вы получите электронное письмо с информацией о курьере и номером для отслеживания, который будет держать вас в курсе статуса посылки.

Политика возврата в течение 60 дней*
Вы можете обменять или вернуть товар в течение 60 дней с момента покупки, если товар(ы) находится в том же состоянии, в котором был доставлен. *Продукция, изготовленная по индивидуальному заказу (выхлопные системы, тормозные магистрали колес и т. д.), возврату не подлежит.

Крупногабаритные/весовые грузы
Двигатели, коробки передач, капоты и некоторые другие элементы требуют особого обращения из-за их размера/веса и дополнительных требований к упаковке. Мы вышлем вам стоимость доставки после подтверждения вашего заказа, так как ваш адрес и размер/вес посылки необходимы для расчета точной стоимости доставки.

Общие положения и условия интернет-магазина Oldtimer-shop подготовлены в соответствии с Законом о защите прав потребителей (ZVPot), Законом о защите персональных данных (ZVOP-1) и Законом об электронных коммуникациях (ZEKom-1).

Интернет-магазин Oldtimer shop (также именуемый «магазин») управляется компанией MAS Ltd, Partizanska cesta 82, 6210 Sežana, регистрационный номер: 2138298000, номер НДС: SI16635876, которая также является поставщиком услуг электронной коммерции ( именуемый в дальнейшем продавец или Олдтаймер-магазин).

Условия определяют работу интернет-магазина, права и обязанности покупателя и продавца и регулируют их деловые отношения.

Покупатель обязан соблюдать условия с момента подтверждения заказа. Каждый раз, когда покупатель подтверждает свой заказ, общие условия должны быть проверены и подтверждены покупателем. Покупатель, который будет вводить какую-либо информацию, обязан вводить только точные и правдивые данные, информацию и т.д… Неточные и ложные сведения покупатель может расценить как оскорбительные и передать в юридический отдел.

Покупка

Интернет-магазин Магазин Oldtimer предназначен для частных лиц и компаний.

Процесс заказа:

1. Покупатель выбирает желаемый продукт, нажав «добавить на карту», ​​а затем нажмите «оформить заказ».
2. Клиент заполняет данные для доставки.
3. Покупатель выбирает способ оплаты (банковский перевод или Paypal)
4. Покупатель подтверждает согласие с общими условиями

В случае, если почтовые расходы на ваш товар не указаны, пожалуйста, свяжитесь с нами перед заказом.

Самое позднее в течение 12 часов клиент получает автоматическое подтверждение заказа по электронной почте.

В случае технических ошибок в процессе оформления заказа покупателю предлагается сообщить об ошибке на адрес электронной почты: [email protected] в течение 4 часов.

В случае оплаты на банковский счет, клиент может получить счет-фактуру по своему прямому желанию в течение 1 рабочего дня. После получения оплаты посылка будет отправлена, и клиент будет проинформирован по адресу электронной почты об отправке.

В случае отсутствия товара на складе, клиент информируется об ожидаемой дате поставки. В случае продления срока доставки или подтверждения того, что товар недоступен, продавец не несет ответственности в случае, если это может привести к дальнейшему повреждению. В случае, если предметы недоступны, продавец возвращает полную сумму покупки.

Процедура заказа для корпоративных клиентов:

Процедура заказа для корпоративных клиентов такая же, как и для физических лиц, за исключением зарегистрированных компаний, учрежденных в странах Европейского Союза.

Компаниям, зарегистрированным в Европейском Союзе, рекомендуется связаться с нами по адресу электронной почты [email protected] перед обработкой заказа. Для правильной суммы платежа и счета.

Условия для корпоративных клиентов отличаются тем, что у них нет возможности отказа от договора без указания причины в течение 14 дней с момента получения статьи, так как это касается физических лиц (потребителей).

Цены

Все цены указаны с учетом НДС и в евро.

Цена действительна на момент подтверждения заказа.

Цены могут быть изменены без предварительного уведомления.

Сроки отгрузки и доставки

Товар будет доставлен Покупателю в кратчайшие сроки, обычно 1-2 рабочих дня после получения оплаты. Информация о сроках доставки указана в таблице ниже (сроки доставки в следующей таблице носят информационный характер и могут отличаться от фактических сроков доставки).

Продавец не несет ответственности за любые задержки со стороны транспортной компании.

Товары доставляются через Почту Словении и Feniksšped Ltd, которые сотрудничают за границей со многими другими компаниями по доставке. Стоимость доставки отображается на втором этапе покупки, то есть перед окончательным этапом оплаты. Если ваша посылка не видна, свяжитесь с нами по адресу электронной почты: info@oldtimer-shop. eu. Продавец отправляет каждую посылку с номером отслеживания, чтобы можно было проверить статус посылки. Магазин Oldtimer предлагает доставку по всему миру.

Все товары в Старом магазине есть в наличии, если нет, то это написано рядом с товаром.

Способы оплаты

Магазин Oldtimer предлагает два способа оплаты:

-Paypal

-Банковский перевод на банковский счет компании MAS Ltd. Sezana, Словения, IBAN SI560317

150716, BIC/SWIFT:SKBASI2X

Магазин Oldtimer прикрепляет распечатанный счет к отправке. В счете-фактуре разделены цены на товар и стоимость доставки. Покупатель обязан проверить правильность данных перед подтверждением заказа для последующего правильности выставленного счета 905:30 .

Право отказа от покупки, жалобы, возврат

Покупатель имеет право в течение 14 дней с момента заключения договора уведомить продавца о том, что отказывается от договора без объяснения причин. Этот период времени начинается через день после получения товара покупателем. В этом случае единственными затратами для клиента являются расходы по доставке для возврата товара. Покупатель должен вернуть товар продавцу без повреждений и в той же сумме, за исключением случаев, когда товар уничтожен, поврежден, утерян или его количество уменьшено без вины покупателя. Клиент не может свободно использовать продукты, пока не откажется от договора.

Процесс возврата:

-покупатель уведомляет продавца с заявлением об отказе на адрес электронной почты: [email protected]

-возвращенная посылка должна быть должным образом подготовлена ​​к транспортировке, сообщается, что возвращенные товары отправлены с номером отслеживания

– копия счета должна быть вложена в посылку

– адрес для возврата товара: MAS Ltd, Partizanska cesta 123, 6210 Sezana, Словения возможно, но не позднее 14 дней с момента получения уведомления об отказе от договора, но продавец оставляет за собой право удержать возврат полученных платежей до принятия возвращенного товара или до предоставления покупателем доказательств того, что товар отправлен обратно.

Канцелярская ошибка

Если в продукте обнаружена техническая ошибка, клиент должен в рамках установленного законом поставщика сообщить об ошибке и сообщении об ошибке с подробным описанием ситуации и позволить поставщику проверить продукт.

Гарантия

На товары в магазине Oldtimer предоставляется гарантия, для подачи заявки необходимо предъявить счет. Гарантийный срок составляет 1 месяц со дня получения товара. Гарантия не распространяется на ремонт дефектов, вызванных неправильным использованием, небрежностью или механическими повреждениями.

Защита данных и конфиденциальность

Магазин Oldtimer вместе с вашим заказом получает и сохраняет эту информацию: имя, почтовый адрес, адрес электронной почты, номер телефона. Персональные данные используются исключительно для целей заключения контрактов и маркетинга нашей продукции. Персональные данные будут храниться в надежном месте и не будут переданы третьим лицам. В дополнение к вашим персональным данным магазин Oldtimer оставляет за собой право хранить данные о покупке (дата покупки, тип покупки, содержание и стоимость покупки).

Дополнительными целями обработки персональных данных, указанных в договоре, являются:

– Отправка рекламных материалов

– Информация о новых услугах и операциях

– Маркетинговые и статистические исследования.

С вышеупомянутыми целями обработки данных покупатель соглашается после подтверждения наших общих условий до совершения покупки.

Клиент может в любое время в письменной форме или по электронной почте обратиться к контролеру данных, навсегда или временно прекратить использование своих личных данных в целях прямого маркетинга. Оператор сделает это как можно скорее, но не позднее, чем в течение 15 дней.

Заключительные положения, жалобы и споры:

Продавец старается обеспечить точность данных, опубликованных на сайте www.oldtimer-shop. eu. Но имейте в виду, что в некоторых случаях характер товаров, доставка или цена меняются так быстро, что продавец не может исправить всю информацию на сайте. В этом случае продавец информирует покупателя об изменениях и расторгает договор или заменяет заказанный товар.

Возражения, комментарии, запросы, заявления и жалобы клиентов можно направлять на адрес электронной почты [email protected] или писать по адресу: MAS D.O.O Partizanska 123, Sezana 6210, Словения. Разрешение обращений, замечаний, жалоб и претензий осуществляется в соответствии с действующим законодательством.

Контент, опубликованный на сайте www.oldtimer-shop.eu, принадлежит MAS d.o.o. и поставщиками и могут использоваться только в некоммерческих целях, при этом должны сохраняться все заявленные предупреждения об авторских правах и их нельзя копировать, воспроизводить или иным образом распространять.

Коллектив магазина Oldtimer желает Вам приятных и комфортных покупок!

URANS Расчеты гладкого течения в круговом цилиндре в широком диапазоне чисел Рейнольдса: проверка и обоснование решения | J.

Пропустить пункт назначения навигации

Научная статья

Гильерме Ф. Розетти,

Гильерме Ваз,

Андре Л. К. Фухарра

Информация об авторе и статье

1Ответственный автор.

Предоставлено подразделением Fluids Engineering Division ASME для публикации в Journal of Fluids Engineering. Рукопись получена 12 апреля 2012 г.; окончательный вариант рукописи получен 10 августа 2012 г.; опубликовано в сети 20 ноября 2012 г. Доц. Редактор: Марк Ф. Тачи.

J. Fluids Eng . Декабрь 2012 г., 134(12): 121103 (18 страниц)

https://doi.org/10.1115/1.4007571

Опубликовано в Интернете: 20 ноября 2012 г.

История статьи

Получено:

12 апреля 2012 г.

Пересмотр получено:

10 августа 2012 г.

• Просмотры
  • Содержание артикула
  • Рисунки и таблицы
  • Видео
  • Аудио
  • Дополнительные данные
  • Экспертная оценка
• Делиться
  • MailTo
  • Твиттер
  • LinkedIn

• Иконка Цитировать Цитировать

• Разрешения

• Поиск по сайту

Citation

Розетти Г. Ф., Ваз Г. и Фухарра А. Л. К. (20 ноября 2012 г.). «Расчеты URANS для гладкого кругового потока в цилиндре в широком диапазоне чисел Рейнольдса: проверка и проверка решения». КАК Я. J. Fluids Eng . декабрь 2012 г.; 134(12): 121103. https://doi.org/10.1115/1.4007571

Скачать файл цитаты:

• Рис (Зотеро)
• Менеджер ссылок
• EasyBib
• Подставки для книг
• Менделей
• Бумаги
• КонецПримечание
• РефВоркс
• Бибтекс
• Процит
• Медларс

Расширенный поиск

В работе рассматривается обтекание кругового гладкого неподвижного цилиндра в широком диапазоне чисел Рейнольдса. Чтобы исследовать этот канонический случай, мы выполняем расчеты CFD и применяем процедуры проверки и проверки (V&V), чтобы сделать выводы относительно численной ошибки, а затем оценить ошибки моделирования и возможности этого (U)RANS-метода для решения проблемы. Восемь чисел Рейнольдса между Re = 10 и Re=5×105 будут представлены, по крайней мере, с четырьмя геометрически подобными сетками и пятью дискретизациями по времени для каждого случая (при нестационарности), вместе со строгим контролем итерационных ошибок и ошибок округления, обеспечение последовательного проверочного анализа с оценкой неопределенности. Выполняются двумерные RANS, стационарные или нестационарные, ламинарные или турбулентные расчеты. Оригинал 19Для моделирования турбулентности используется модель турбулентности SST 94 k-ω Ментера. Процедура проверки выполняется путем сравнения численных результатов с обширным набором экспериментальных результатов, собранных из литературы.

Раздел выпуска:

Течения в сложных системах

Темы:

Течение (динамика), число Рейнольдса, турбулентность, неопределенность, Моделирование, Перетаскивание (гидродинамика), Разделение (Технология), Ошибки, Цилиндры

1.

TAKAMI

,

H.

и

Keller

,

H.

,

1969

, «

»,

Phys. Жидкости

,

12

, стр.

II-51

—

II-56

.10.1063/1,16

2.

Dennis 9.

Dennis

Dennis

Dennis

Dennis

Dennis

Dennis

Dennis

Dennis

,

S.

, и

Chang

,

G.

,

1970

, «

Числовые растворы для устойчивого потока по течению цилиндра. ”,

J. Fluid Mech.

,

42

, с.

471

—

489

.10.1017/S0022112070001428

3.

Dennis

3.

.0002 S.

,

1973

, «

Численное решение уравнения переноса завихренности

»,

Лект. Примечания физ.

,

2

, pp.

120

–

129

.10.1007/BFb0112668

4.

Fornberg

,

B.

,

1980

, “

Численное исследование стационарного вязкого обтекания кругового цилиндра

»,

J. Fluid Mech.

,

98

, pp.

819

–

855

.10.1017/S0022112080000419

5.

Fornberg

,

B.

,

1985

, “

Установившееся вязкое обтекание круговых цилиндров до числа Рейнольдса 600

”,

Вычисл. Жидкости

,

61

, стр.

297

–

320

. 10.1016/0021-9991(85)

-0

6.

Tuann

,

S.

, and

Olson

,

M.

,

1978

, “

Численные исследования обтекания кругового цилиндра методом конечных элементов

”,

Вычисл. физ.

,

6

, стр.

219

–

240

.10.1016/0045-7930(78)

1. -4

   7.

   Nieuwstadt

   ,

   F.

   , and

   Keller

   ,

   H. B.

   ,

   1973

   , «

   Вязкое обтекание круглых цилиндров

   »,

   Вычисл. Жидкости

   ,

   1

   , стр.

   59

   —

   71

   .10.1016/0045-7930 (73)

   -1

   8.

   BRASA 9009

   BRASA 9009

   BRASA

   BRASA

   9000.

   BRASA 9009

   BRASA

   BRASA 9002.0003

   ,

   M.

   ,

   Chassaing

   ,

   P.

   и

   MINH

   ,

   H.

   ,

   6963

   H.

   ,

   6963

   H.

   ,

   63
   ,
   ,
   ,
   ,
   ,
   ,
   ,

   H.

   ,

   H.

   . Анализ полей давления и скорости в ближнем следе за круговым цилиндром

   »,

   J. Fluid Mech.

   ,

   165

   , стр.

   79

   –

   130

   .10.1017/S002211208600003014

   9.

   Meneghini

   ,

   J.

   и

   Bearman

   ,

   P.

   ,

   ,

   P.

   ,

   ,

   P.

   ,

   ,

   P.

   9000.

   ,

   . Колебательный поток вокруг круглого цилиндра с использованием метода дискретного вихря

   ,

   Proceedings of the AIAA Shear Flow Conference

   ,

   Orlando

   ,

   FL

   , Документ AIAA № 93-3288, стр.

   1

   –

   11

   .

   10.

   HE

   ,

   X.

   и

   Doolen

   ,

   G.

   ,

   1997

   , «

   . Осыпание за круглым цилиндром

   »,

   Phys. Ред. E

   ,

   56

   , стр.

   434

   —

   440

   .10.1103/Physreve.56.434

   11.

   Mittal

   ,

   S.

   ,

   км

   9062
   .

   ,

   A.

   ,

   1997

   , «

   Нестационарные потоки несжимаемой жидкости в двух цилиндрах в тандемном и шахматном порядке

   3», Int Дж. Нумер. Мет. Жидкости

   ,

   25

   , стр.

   1315

   —

   1344

   .10.1002/(SICI) 1097-0363 (19971215) 25:11 <1315 :: AID-FLD67> 0363 (19971215) 25:11. -P

   12.

   Henderson

   ,

   R.

   ,

   1995

   , «

   Детали кривой сопротивления вблизи начала вирота Shedding

   »,

   Phys. Жидкости

   ,

   7

   , стр.

   2102

   –

   2104

   .10.1063/1.868459

   13.

   Dong

   ,

   S.

   , and

   Karniadakis

   ,

   G.

   ,

   2005

   , “

   DNS обтекания неподвижного и колеблющегося цилиндра при Re = 10 000

   ”,

   J. Fluids Struct.

   ,

   20

   , с.

   519531

   .10.1016/j.jfluidstructs.2005.02.004

   14.

   de With

   ,

   G.

   ,

   Holdo

   ,

   A.

   , and

   Huld

   ,

   T.

   ,

   2003

   , «

   Использование алгоритмов адаптации динамической сетки для моделирования обтекания кругового цилиндра в режиме докритического потока

   »,

   Int. Дж. Нумер. Мет. Жидкости

   ,

   41

   , стр.

   789

   —

   808

   .10.1002/FLD.418

   15.

   Институт VON KARMAN

   ,

   2008

   , VKI Turbulence Modeling Lect Nate.

   16.

   Menter

   ,

   F.

   ,

   Egorov

   ,

   Y.

   , and

   Rusch

   ,

   D.

   ,

   2005

   , “

   Моделирование стационарного и нестационарного потока с использованием модели k-kL

   , ”

   Turbul., Тепловая массовая передача

   ,

   5

   , стр.

   403

   —

   406

   .10.1615/ichmt.2006.turbululubulaubulaulhulhu Travin

   ,

   A.

   ,

   Shur

   ,

   M.

   ,

   Strelets

   ,

   M.

   , and

   Spalart

   ,

   P.

   ,

   1999

   , “

   Моделирование отрывных вихрей за круглым цилиндром

   ”,

   Поток, Турбул. Сгорел.

   ,

   63

   , pp.

   293

   –

   313

   .10.1023/A:1009

   1183

   18.

   Vaz

   ,

   G.

   ,

   Mabilat

   ,

   К.

   ,

   Ван дер Валь

   ,

   Р.

   , and

   Gallagher

   ,

   P.

   ,

   2007

   , “

   Viscous Flow Computations on a Smooth Cylinders: A Detailed Numerical Study With Validation

   ,”

   Proceedings of the

   OMAE

   2007,

   San Diego

   ,

   CA

   . 10.1115/OMAE2007-29275

   19.

   Liu

   ,

   C.

   ,

   Zheng

   ,

   X.

   и

   Sung

   ,

   C.

   ,

   1998

   , «

   ». физ.

   ,

   139

   , pp.

   35

   –

   57

   .10.1006/jcph.1997.5859

   20.

   Ong

   ,

   M.

   ,

   UTNES

   ,

   T.

   ,

   Holmedal

   ,

   L.

   ,

   Myrhaug

   ,

   D.

   и

   ,

   D.

   9000.

   9000 2

   9000 2

   9000 2

   9000 2

   9000 2

   9000 2

   9000 2

   9000 2

   ,

   .

   ,

   2007

   , “

   Численное моделирование обтекания гладкого кругового цилиндра при больших числах Рейнольдса

   ”,

   Труды Международной конференции по вычислительным методам в морской инженерии 200

   7

   .

   21 . Респ. № AIAA-G-077-1998.

   22.

   ASME

   ,

   2008

   , «

   Руководство ASME по проверке и валидации в вычислительной гидродинамике и теплопередаче

   », Tech. Представитель комитета ASME № PTC-61, стандарт ANSI V&V-20.

   23.

   Eça

   ,

   L.

   ,

   Vaz

   ,

   G.

   , and

   Hoekstra

   ,

   M.

   ,

   2010

   , «

   Упражнение по проверке и валидации потока через обратный уступ

   »,

   Труды ECCOMAS CFD 2010

   ,

   Лиссабон, Португалия

   .

   24.

   Ваз

   ,

   G.

   ,

   Jaouen

   ,

   F.

   , and

   Hoekstra

   ,

   M.

   ,

   2009

   , “

   Free-Surface Viscous Расчет потоков: проверка кода Urans Fresco

   , ”

   Материалы

   OMAE

   2009,

   HONOLULU, HI

   .10.1115/OMAE2009-79398

   25.

   9000 2

   9000 2

   /OMAE2009-79398

   .0607 ,

   J.

   , and

   Peric

   ,

   M.

   ,

   2002

   ,

   Computational Methods for Fluid Dynamics

   , 3rd ed. ,

   Springer Verlag

   ,

   Берлин

   .

   26.

   Menter

   ,

   F.

   ,

   1994

   , “

   Модель 9 с двумя уравнениями для расчета турбулентности и вязкости0003

   ,”

   AIAA J.

   ,

   32

   , pp.

   1598

   –

   1605

   .10.2514/3.12149

   27.

   Wilcox

   ,

   D.

   ,

   1993

   , “

   Моделирование турбулентности для CFD

   ”,

   DCW Industries, Palm Drive

   ,

   7 60 La03, CA 90.

   28.

   Папа

   ,

   S.

   ,

   2000

   ,

   Турбулентные потоки

   ,

   Cambridge University Press

   ,

   3 Cambridge, UK

   0

   29.

   Walters

   ,

   D.

   , и

   Leylek

   ,

   J.

   ,

   2004

   , «

   9062 Anement Spare Shound Newer Transition. -Точка RANS Подход

   »,

   ASME J. Turbomach.

   ,

   126

   , pp.

   193

   –

   202

   .10. 1115/1.1622709

   30.

   Walters

   ,

   D.

   , and

   Cokljat

   ,

   D.

   ,

   2008

   , “

   Модель вихревой вязкости с тремя уравнениями для осредненного по Рейнольдсу моделирования переходного течения по методу Навье – Стокса

   3 ”,

   2 ASME J. Fluids Eng.

   ,

   130

   , с.

   121401

   .10.1115/1.2979230

   31.

   Smirnov

   ,

   P.

   , and

   Menter

   ,

   F.

   ,

   2009

   , “

   Sensitization модели турбулентности SST к вращению и кривизне с применением поправочного члена Спаларта-Шура

   »,

   ASME J. Turbomach.

   ,

   131

   , с.

   041010

   .10.1115/1.3070573

   32.

   Eça

   ,

   L.

   ,

   Hoekstra

   ,

   M.

   , and

   Vaz

   ,

   G.

   ,

   2012

   , «

   Производственные решения для RANS Solvers

   »,

   Int. Дж. ЦФО.

   (отправлено).

   33.

   Eça

   ,

   L.

   ,

   Hoekstra

   ,

   M.

   , and

   Vaz

   ,

   G.

   ,

   2012

   , “

   On использование метода промышленных решений для проверки кода решателей RANS на основе моделей вихревой вязкости

   »,

   Proceedings of the ASME V&V Conferenc

   e

   .

   34.

   Эка

   ,

   L.

   ,

   Vaz

   ,

   G.

   , and

   Hoekstra

   ,

   M.

   ,

   2012

   , “

   Assessing Convergence Properties of Решатели RANS с промышленными решениями

   »,

   Труды ECCOMAS2012

   ,

   Вена, Австрия

   .

   35.

   Eça

   ,

   L.

   ,

   2009

   , “

   Оценка численной оценки погрешности на основе исследований уточнения сетки методом изготовленных решений

   ”,

   Вычисл. Fluids

   ,

   38

   , pp.

   1580

   –

   1591

   .10.1016/j.compfluid.2009.01.003

   36.

   Eça

   ,

   L.

   , и

   Хукстра

   ,

   M.

   ,

   2008

   , “

   Proceedings of the 3rd Workshop on CFD Uncertainty Analysis

   ,”

   Instituto Superior Técnico

   ,

   Lisbon

   ,

   Portugal

   .

   37.

   Eça

   ,

   L.

   , and

   Hoekstra

   ,

   M.

   ,

   2012

   , “

   A Procedure for the Estimation of the Numerical Uncertainty of Расчеты CFD на основе исследований уточнения сетки

   ”,

   Вычисл. Жидкости

   (ожидается публикация).

   38.

   Eça

   ,

   L.

   ,

   Hoekstra

   ,

   M.

   , and

   Vaz

   ,

   G.

   ,

   2012

   , «

   Оценка численной неопределенности в нестационарных потоках с помощью исследований уточнения сетки

   »,

   Вычисл. Жидкости

   (ожидается публикация).

   39.

   Koop

   ,

   A.

   ,

   Klaij

   ,

   C.

   , and

   Vaz

   ,

   G.

   ,

   2011

   , «

   Расчеты вязкостного течения для модели и полномасштабные текущие нагрузки на типовые морские сооружения

   »,

   Proceedings of the ECCOMAS Marine 2011

   ,

   Лиссабон, Португалия

   40.

   Toxopeus

   ,

   S.

   ,

   2011

   , «

   Использование расчетов CFD для улучшения предсказаний судов Maneuvers

   ,

   Работа Rina-CFD2011

2. 07,

   .

   .

   41.

   Fathi

   ,

   F.

   ,

   Klaij

   ,

   C.

   и

   Koop

   ,

   A.

   Koop

   ,

   A.

   ,

   и

   Koop

   ,

   и

   Koop

   ,

   и

   ,

   и

   Koop

   ,

   .0003

   ,

   2010

   , “

   Predicting Loads on a LNG Carrier With CFD

   ,”

   Proceedings of the

   OMAE

   2010,

   Shanghai, China

   . 10.1115/OMAE2010-20122

   42.

   VAZ

   ,

   G.

   ,

   Toxopeus

   ,

   S.

   и

   Holmes

   ,

   с.0003

   , «

   Расчет сил маневрирования на подводных лодках с использованием двух решателей вязкого потока

   »,

   Материала

   OMAE

   2010,

   Shanghai, China

   .10.1115/Omae201377777777777777777777777777777777777777777777777777777777777777777777777777тели. .

   Koop

   ,

   A.

   ,

   Klaij

   ,

   C.

   , and

   Vaz

   ,

   G.

   ,

   2010

   , “

   Predicting Wind Loads for FPSO Tandem Offloading Using CFD

   ,”

   Proceedings of the

   OMAE

   2010,

   Shanghai, China

   .10.1115/OMAE2010-20284

   44.

   Monroy

   ,

   C.

   ,

   2007

   , «

   Исследование потока за цилиндром на основе RANSe. Первый шаг к потоку в райзере

   », М.С. диссертация,

   Ecole Central de Nantes

   ,

   Нант, Франция

   .

   45.

   Pengan

   ,

   B.

   ,

   2010

   , «

   Численная точность при моделировании RANS по цилиндру

   », M. S. диссертация,

   ENSIETA

   ,

   Брест, Франция

   .

   46.

   Вильямсон

   ,

   К.

   ,

   1996

   , “

   Вихревая динамика в следе за цилиндром

   ”,

   Ann. Преподобный Жидкостный Мех.

   ,

   28

   , стр.

   477

   —

   539

   .10.1146/annurev.f.28.010196.002401

   47.

   9.010101010101010101013AKIS.

   Triantafyllou

   ,

   G.

   ,

   1992

   , “

   Трехмерная динамика и переход к турбулентности в следе обрыва

   »,

   J. Fluid Mech.

   ,

   238

   , pp.

   1

   –

   30

   .10.1017/S00221120

   617

   48.

   Rosetti

   ,

   G. F.

   ,

   Vaz

   ,

   G.

   и

   Fujarra

   ,

   A.

   ,

   2012

   , «

   Проверка и проверка Уранов расчетов по потоку вокруг фиксированных зубных цилинд0003

   »,

   Протоколы OMAE2012

   ,

   Рио-де-Жанейро, Бразилия

   .

   49.

   De Oliveira Costa Neto

   ,

   P. L.

   ,

   2005

   ,

   Estatística

   ,

   Edgard Blucher, Portugal

   ,

   .

   50.

   Schlichting

   ,

   H.

   и

   Gersten

   ,

   K.

   ,

   2000

   ,

   Теория пограничного слоя

   , 8-е изд.,

   Springer Verlag

3

3 Berlin,

3

51.

ESDU

,

1985

, «

Круглые цилиндрические конструкции: динамическая реакция на вихреобразование, часть 1: процедуры расчета и расчет», Tech. Rep. Item No. 85038,

Отдел технических наук (ESDU), ESDU International

,

Лондон

.

52.

Wu

,

M.

,

Wen

,

C.

,

Yen

,

R.

,

Weng

,

M.

и

Wang

,

A.

,

2004

, «

Экспериментальные и численные исследования угла разделения для потока вокруг цилиндров

№

»,

J. Fluid Mech.

,

515

, pp.

233

–

260

. 10.1017/S0022112004000436

53.

Norberg

,

C.

,

2003

, “

Пульсирующая подъемная сила на круглом цилиндре: обзор и новые измерения

”,

J. Fluids Struct.

,

17

, стр.

57

–

96

.10.1016/S0889-9746(02)00099-3

54.

Singh

,

S.

, and

Mittal

,

S.

,

2005

, “

Обтекание цилиндра: нестабильность слоя сдвига и кризис сопротивления

”,

Междунар. Дж. Нумер. Мет. Жидкости

,

47

, стр.

75

–

98

.10.1002/fld.807

55.

Franzini

,

G.

,

Gonçalves

,

R.

,

Fujarra

,

A.

, и

Meneghini

,

J.

,

2012

, «

Измерения экспериментальных сил на потоке вокруг фиксированного и окрашенного в цилиндер в присутствии свободного поверхности

», 9, 9, 9, 9,

»,

»,

»,

». 0003

Материалы 22-й Международной океанографической и полярной инженерной конференции ISOPE 2012 (принято

)

.

56.

Mittal

,

R.

и

Balachandar

,

S.

,

1995

, ‘

Эффект от трех DIMENTIO номинально двумерных цилиндров

»,

Phys. Жидкости

,

8

, pp.

1841

–

1865

.10.1063/1.868500

57.

Gushchin

,

V.

, and

Shchennikov

,

V

,

1974

, “

Численный метод решения уравнений Навье–Стокса

”, Журн. Вычисл. Мат. Мат. физ.,

14

, стр.

512

–

520

[

Расчет СССР. Мат. Мат. физ.

,

14

(

2)

, стр.

242

—

250

(1974). 10.1016/0041-5553 (74)

-5
9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000. 9000.

Ding

,

H.

,

Shu

,

C.

,

Yeo

,

K.

, and

Xu

,

D.

,

2004

, «

Моделирование несжимаемых вязких течений вокруг круглого цилиндра с помощью гибридной схемы FD и метода конечных разностей на основе бессеточного метода наименьших квадратов»,

0,

0. Методы Прил. мех. англ.

,

193

, pp.

724

–

744

.10.1016/j.cma.2003.11.002

59.

Mittal

,

S.

,

2003

, “

Влияние скользящей разделительной пластины на отрыв вихря от цилиндра

”,

Phys. Fluids

,

15

, pp.

817

–

820

.10.1063/1.1540632

60.

Mittal

,

S.

, and

Kumar

,

V.

,

2001

, “

Вибрации легкого круглого цилиндра, вызванные потоком, при числах Рейнольдса от 103 до 104

»,

J. Sound Vib.

,

245

, pp.

923

–

946

.10.1006/jsvi.2001.3612

61.

Wang

,

M. C.

,

Catalano

,

P.

и

IACCARINO

,

G.

,

2001

, «

Прогноз высокого числа Рейнольдс Поток по циркулярному цилиндру с использованием LES

0003

», Центр исследования турбулентности: Ежегодные исследовательские обзоры, стр.

45

–

50

.

62.

DE с

,

G.

и

HOLDO

,

A.

,

2005

, «

,

2005

,«

9062 Масштабные турбулентные структуры

»,

ASME J.
