Признаки неисправности стартера, реле, бендикса
Стартер – это устройство, обеспечивающее запуск двигателя при повороте ключа в замке зажигания или нажатии кнопки запуска. В процессе работы устройство сильно изнашивается и, в конечном итоге, выходит из строя.
Принято считать, что неудачные попытки запустить двигатель – это последствия разрядки аккумуляторной батареи. В некоторых случаях так и есть, причем батарея нередко разряжается из-за неисправности генератора. Однако, чаще всего проблема заключается именно в стартере.
Когда он выходит из строя, появляется несколько предупреждающих признаков.
Первые весточки проблемы
Вполне возможно, причиной может оказаться поврежденная проводка или неисправный замок зажигания.
Если при повороте ключа в замке зажигания доносится щелчок и больше ничего не происходит, то причина этого может быть в разряженном АКБ или в самом стартере.
Не будет расписывать устройство и принцип работы стартера, полную информацию по этой теме можно изучить по картинке ниже.
Проблемы с пусковой системой могут быть вызваны ненадлежащим техническим обслуживанием или просто износом. В связи с оснащением многих современных автомобилей кнопкой запуска/остановки значительно увеличилась нагрузка на стартер и аккумуляторную батарею.
Скрежещущий звук

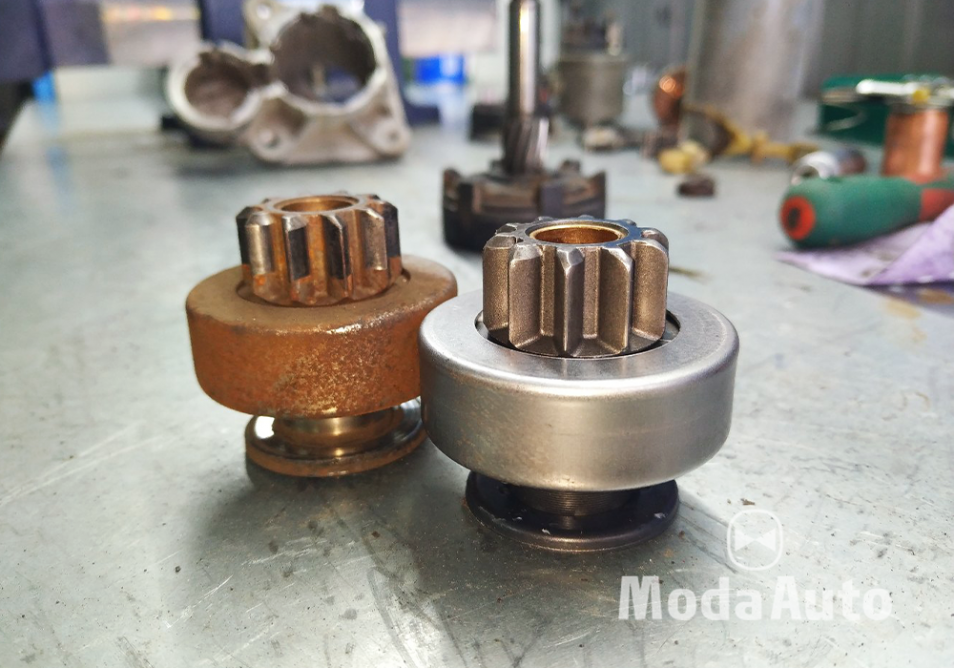

Если приводная шестерня (бендикс) изношена она начинает издавать скрежещущий звук. Он похож на звук, который доносится при попытке запустить уже работающий двигатель. Если игнорировать такой скрежет, через некоторое время может быть поврежден маховик мотора, что приведет к дорогостоящему ремонту.
Свободное прокручивание
Свободное прокручивание происходит при попытке провернуть коленчатый вал. При этом доносится визжащий звук, но двигатель не запускается. Это говорит о том, что бендикс вращается, но не зацепляет маховик.
Проблема может быть во тяговым реле, в проводке, окислению контактов.
Стартер продолжает работать после запуска двигателя
Когда мотор запустился, и вы отпускаете ключ зажигания, подача питания на тяговое реле прекращается и бендикс под действием пружины возвращается в исходное положение.
Если же питание продолжает поступать это с высокой вероятностью свидетельствует о спаивании главных контактов в соленоиде.
Первое, что нужно сделать, – исключить аккумуляторную батарею и генератор из перечня возможных причин.
Не забывайте, что стартер нормально работает только при условии, что батарея полностью (или достаточно) заряжена.
Следовательно, если двигатель не запускается, попробуйте запустить его от внешнего источника питания при помощи специальных соединительных проводов или воспользуйтесь пусковым устройством.
При удачном запуске становится понятно, что проблема заключается в электрической системе.
Колен вал не проворачивается
Если мотор не запускается и коленвал не проворачивается, проверьте, не заклинило ли его.
Попробуйте прокрутить двигатель вручную на шкиве коленчатого вала. Для современных переднеприводных авто, поддомкратьте передок, включите 4 или 5 передачу и вращайте колесо. Если не получается, то бендикс может закинуть в маховике или поймал клин мотор.
Последняя попытка запустить стартер
При попытке повернуть ключ в замке зажигания услышан один слабый щелчок. Есть одна хитрость, которая может помочь. Это прозвучит странно, но, если прижать заднюю часть стартера при повороте ключа зажигания, двигатель может запуститься.
Попросив друга повернуть ключ в замке зажигания, нажмите на стартер молотком. Даже если мотор запустится, следует немедленно отремонтировать или заменить стартер.
А в ответ тишина
При попытке завести машину ничего не происходит. Стартер может просто банально сгореть, а точнее его обмотка (статора, якоря). Износились щетки, проблемы с проводкой. Хотя проблема может быть и не в нем. Все это нужно проверять.
Заключение
Проблемы с пусковой системой довольно сложно диагностировать, поэтому всегда нужно обращать внимание на появление описанных выше признаков. Если вам необходимо осуществить ремонт стартера или генератора в Минске, тут http://www.vsesto.by/ вы найдете большой выбор СТО.
Будьте внимательны и обращайтесь в автосервис сразу после выявления признаков поломки.
Основные неисправности стартера
Основные неисправности стартера.
1. Стартер прокручивает:
- Выход из строя бендикса.
- Выход из строя планетарного механизма.
Причина:
- Попадание жидкости и вымывание пластичной смазки стартера, из планетарного механизма что приводит к износу втулок (подшипников) шестерен, люфту и износу зубцов планетарной шестерни.
- Длительное использование стартера без обслуживания.
- Плохой запуск двигателя, в результате чего происходит нагрев стартера и просадка (усталость) пружин бендикса.
- На автомобилях с дизельным двигателем не правильно отрегулированная топливная аппаратура при запуске двигателя приводит к обратному удару, через венец маховика по приводной шестерне бендикса, что приводит к выходу из строя планетарного механизма.
2. Стартер щелкает:
- Нет массы( контакта минус) на корпусе стартера.
- Не достаточно пускового тока, для запуска стартера.
- Износ щеток стартера.
- Выход из строя втягивающего реле (электромагнита).
- Выход из строя ротора (якоря) стартера.
- Замыкание на корпус стартера обмотки статора.
Причина:
- Окисление, в результате попадания влаги, массового провода.
- Обрыв массового провода.
- Разряжена либо замкнута АКБ.
- Попадание жидкости в электромотор стартера.
- Замыкание на массу щеточного узла (щеткодержателя) стартера.
- Износ ламин ротора (якоря) стартера.
- Замыкание на массу ротора(якоря) стартера, что привело к сгоранию ротора стартера.
- Подгорание контактов (пятаков) втягивающего реле.
3. Стартер тяжело крутит (башмачит):
- Износ втулок ротора (якоря) стартера.
- Замыкание на массу обмотки ротора (якоря) стартера.
- Замыкание на массу обмотки статора стартера.
- Замыкание на массу щеточного узла стартера.
Причина:
- Попадание жидкости, вымывание пластичной смазки со втулок.
- Попадание жидкости, разрушение изоляции обмоток ротора стартера.
- Попадание жидкости, разрушение изоляции обмоток статора.
- Попадание жидкости, разрушение изоляторов щеточного узла стартера.
4. Металлический шум (скрежет) при запуске двигателя стартером:
- Износ втулки бендикса.
- Износ втулки вала свободного хода бендикса
- Износ (задиры) на венце маховика.
Причина:
- Попадание жидкости и вымывание пластичной смазки со втулок.
5. Стартер щелкает на горячую, на холодную работает:
Причина:
- Залипание сердечника втягивающего реле.
- Нагрев пружин (из-за чрезмерного вращения стартером).
Проехать на стартере, пока автомобиль не перестанет ехать! (стартер сгорит полностью).
Запускать двигатель автомобиля (если он не запускается) в течении минуты и более не выключая стартер.
Запустить стартер при работающем двигателе автомобиля.
Отремонтировать стартер не в «Кар-Го»!!!!!
