тахометр это
прибор для измерения частоты вращения (угловой скорости) валов машин и механизмов. Широко применяются механические, магнитные, электрические и иные тахометры.
В механическом центробежном тахометре частота вращения контролируемого вала определяется по действию центробежных сил на укреплённые на валу грузики. При вращении вала прикреплённые к нему на шарнирных рычагах 2–3 грузика расходятся пропорционально угловой скорости вала, их движение передаётся стрелке, указывающей число оборотов вала за определённый промежуток времени, т.
е. частоту его вращения.
Работа магнитного тахометра основана на взаимодействии магнитного поля постоянного магнита, соединённого с контролируемым валом, с вихревыми токами в алюминиевом диске.
При вращении постоянного магнита его магнитное поле наводит в алюминиевом диске вихревые токи. Взаимодействие магнитных полей постоянного магнита и вихревых токов приводит к появлению на валу диска вращающего момента, который отклоняет стрелку тахометра.
Электрический тахометр по существу представляет собой электрический генератор постоянного или переменного тока, ротор которого соединён с контролируемым валом. ЭДС генератора пропорциональна угловой скорости ротора; измерив её, можно определить частоту вращения вала; показания передаются дистанционно на шкалу тахометра.
Схема магнитного тахометра:
1 – постоянный магнит, соединённый с контролируемым валом; 2 – алюминиевый диск; 3 – вал диска со стрелкой; 4 – пружина, уравновешивающая вращающий момент на валу диска
Источник: Энциклопедия «Техника». — М.: Росмэн. 2006.
Что такое тахометр? Зачем нужен? Как им пользоваться?
Как работает тахометр
Тахометр, счётчик моточасов, для бензомоторов (бензинструмент, скутер, лодка).
Полная инструкция!
Тахометр своими руками на Arduino
Установка выносного тахометра Дефи с шифт лампой и звуком на Калину 1 РашинТюнинг
тахометр с алиэкспресс
Токарный станок «Школьник» + Частотник + Тахометр.
Не работает тахометр на газели бизнес -5 минут проблема решена 👌💪💪
Магнитный тахометр КАК измерять обороты инструмента/ Magnetic Tachometer
Дешевый бесконтактный тахометр до 100000 rpm — Digital tachometer HS2234
Aliexpress. Тахометр выносной + подключение
Как подключить тахометр. Как проверить тахометр. Ремонт автомобиля. Чем заняться. Жизнь в деревне.
Цифровой тахометр для бензиновых моторов
Часовой тахометр 1 класса точности — со знаком качества
Бесконтактный тахометр DT-2234C+ (+КИШКИ)
Прыгает тахометр или дергается стрелка тахометра? Как починить — смотри в этом видео!
Не работает тахометр, троит и тяжело заводится! Hyundai Solaris
Тахометр КамАЗ 24В переделываем на 12В.
Китайский Тахометр с али экспресс
ТАХОМЕТР — своими руками на ARDUINO (измеряю скорость вращения)
Поделиться или сохранить к себе:
Загадка про тахометр — Курилка
#1 МассаТом
Отправлено 13 July 2017 19:25
Значитца вот какая задача.
Нужен тахометр на автомобильный 4х тактный двс, с пределом в 4.5-5тыс об. Задача ставится по оборотам неспроста, ибо тахометр с меньшим количеством оборотов на табло более информативен и более частая разметка между делениями позволяет более точно видеть настройку по холостым и плавание оборотов. Есть тахометр от газели, старого образца, он требует неких танцев с бубном, и дополнительных манипуляций с корпусом. Есть от камаза на 24В который как не странно работает от 14 вольт вполне прекрасно, но требует подключения к генератору и иногда сильно обманывает, ибо разница в размере приводных шкивов.
Теперь суть. Есть тахометры для водомоторного транспорта, универсальные, для 2х-4х тактных двс и работающих от 12-24в. Проградуирован может быть от 3х до 8 т.об НО, работают они от многополюсного магнето.
Есть ли возможность подключения таких тахометров к катушке зажигания автомобильного двс? При возникновении вопросов дам ссылку на эти универсальные тахометры. Принципиальной схемы подключения не нашел.
Сообщение отредактировал МассаТом: 13 July 2017 19:38
С сего дня нарекаюсь Гера Либерман…
- Наверх
- Вставить ник
#2 Vovka123
Отправлено 13 July 2017 20:25
Вам нужно от чего-то дизельного поискать.
Сообщение отредактировал Vovka123: 13 July 2017 20:25
- Наверх
- Вставить ник
#3 МассаТом
Отправлено 13 July 2017 20:59
Vovka123, дизель подразумевает отсутствие коммутатора и катушки зажигания, мне же наоборот, хочется использовать катушку, так проще.
Чем вычленять контур с генератора.
С сего дня нарекаюсь Гера Либерман…
- Наверх
- Вставить ник
#4 Vovka123
Отправлено
Vovka123, дизель подразумевает отсутствие коммутатора и катушки зажигания, мне же наоборот, хочется использовать катушку, так проще. Чем вычленять контур с генератора.
Тогда малооборотистые бензиновые двигатели, от 3307 например, на УАЗах видел до 5000об\м
Сообщение отредактировал Vovka123: 13 July 2017 21:02
- Наверх
- Вставить ник
#5 МассаТом
Отправлено 13 July 2017 21:05
Vovka123, у 3309 вроде есть тахометр, у 3307 не знаю.
Сообщение отредактировал МассаТом: 13 July 2017 21:06
С сего дня нарекаюсь Гера Либерман…
- Наверх
- Вставить ник
#6 Vovka123
Отправлено 13 July 2017 21:16
МассаТом,
Действительно, с дизельным перепутал.
- Наверх
- Вставить ник
#7 МассаТом
Отправлено 14 July 2017 01:56
С сего дня нарекаюсь Гера Либерман.
..
- Наверх
- Вставить ник
#8 serga01net
Отправлено 14 July 2017 07:36
МассаТом, Ничем они отличаться не должны. Тахометр подключается к низкому напряжению (прерываемому) от трамлера к катушке, и к питанию (на батарею + и -). Всего 3 провода. На его схеме (автора видео) прерываемое идет от блока CDI, а подключается он к одному из ВВ катушки. А вы попробуйте подключиться к тоненькому проводку (от трамлера к катушке который идет). Принцип работы тахометра- подсчет числа импульсов, которые идут от трамлера на катушку.
Стробоскоп дополнительно включается еще и в разрыв свечи первого цилиндра и трамлера.
Раньше были многофункциональные тестеры для авто (совкового производства). Он умел многое- настраивать ХХ было удобно, настройка оборотов для проверки СО и даже выставление зазоров на контактах прерывателя.
Может, вам стоит поискать в продаже такое устройство, а не париться с говнотахометром от лодочного мотора? У прибора были переключаемые диапазоны измерений оборотов ХХ и диапазон высоких оборотов (до 6000, кажись). Он лежит где-то еще у меня. Умели же когда-то делать. Почему теперь кругом одно китайское гумно? Расспросите на форуме радио- электронных любителей, они вам скинут точные схемы и расскажут, чего, как и где.
- Наверх
- Вставить ник
#9 МассаТом
Отправлено 14 July 2017 10:37
serga01net, техподдержка во Владике сказала, что подключение возможно, но строго от генератора.
С сего дня нарекаюсь Гера Либерман…
- Наверх
- Вставить ник
#10 serga01net
Отправлено 14 July 2017 14:45
но строго от генератора.
Да плюньте вы на эту техподдержку. (Че они еще могут сказать? Они сами не знают, как его подключать ). На видео чел цепляет на начало обмотки катушки высокого напряжения. Вы цепаните на провод низкого напряжения (от трамлера) к катушке. Я свой всегда цеплял на боковой болтик на катушке зажигания (которую они обзывают генераторной катушкой).
Че ему сделается? (Сгорит- да и хрен с ним. Зато попробуете. Называется — метод научного тыка. Мы всегда им пользуется). Скорее всего, ничего не сгорит, а будет что-то показывать.
Какой двигун собрались измерять в оборотах?
Сообщение отредактировал serga01net: 14 July 2017 14:48
- Наверх
- Вставить ник
#11 МассаТом
Отправлено 14 July 2017 14:57
serga01net, умз 417, у него на видео катушка, которая создает искру.
Сообщение отредактировал МассаТом: 14 July 2017 14:58
С сего дня нарекаюсь Гера Либерман…
- Наверх
- Вставить ник
#12 OBN_RacerMan
Отправлено 14 July 2017 15:08
Есть до 4-х тыс — Тахометр ГАЗ-3309,66-10,4301,УРАЛ
Скрытый текст
P.S. А чем стробоскоп со встроенным тахометром не устраивает для настройки карбюратора?
- Наверх
- Вставить ник
#13 МассаТом
Отправлено 14 July 2017 15:23
OBN_RacerMan, 24 вольта, разница по диаметру шкивов привода генератора, работает от переменки.
Стробоскоп подразумевает стоять от кабины слева, а карб находится справа и рук у меня слава Богу две..Больше мне не надо, третью рукожопую руку мне не надо
С сего дня нарекаюсь Гера Либерман…
- Наверх
- Вставить ник
#14 serga01net
Отправлено 14 July 2017 15:27
Тахометр нужен для первичной настройки и манипуляций с карбом.

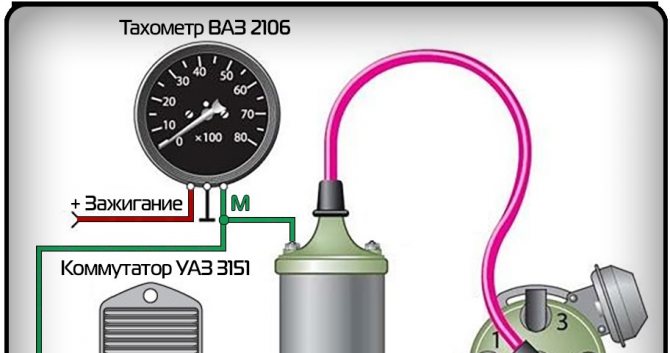

Ну все правильно, для настройки ХХ. Ищите на катушке провод от коммутатора. Ну или потерпите, найдется чел, кто цеплял (хотя, маловероятно).
Тахометр — это что. Вот когда оборудование на несколько миллионов — забавно смотреть, как народ реально сцыт с ним работать…
Ваш тахо вообще калибруется. Никаких проблем быть не должно.
БеЗсконтактной… грамотеи в инете. Это не я придумал.
Сообщение отредактировал serga01net: 14 July 2017 15:38
- Наверх
- Вставить ник
#15 МассаТом
Отправлено 14 July 2017 15:38
serga01net, да, есть калибровка, тахометр куплен, отступать некуда, позади Москва. Если кто шпрехает по англицки, может что и поймете в инструкции. Я только понял, что есть варианты внешнего мотора и там важны эти поля генератора и вторая колонка бензиновые двигатели, но про эти количества полей у магнето ни слова. Разберусь..наверно.
С сего дня нарекаюсь Гера Либерман…
- Наверх
- Вставить ник
#16 serga01net
Отправлено 14 July 2017 16:03
Я не вижу нифига.
Сделайте мануал крупнее — переведу легко.
А не, увеличил, кое-как видно. Щас перескажу на понятном языке…
Короче так. Про то, как его прикручивать на панель я не буду говорить, ежу понятно.
3. Подсоедините прибор согласно схеме. Прибор можно подключить к 12 или 24 В непосредственно.
4. Желтую или красную подсветку выбираете по желанию (выберите нужный проводок подсветки — контакт 4 (оранж) или 5 (желтый) на замок. Включателя в комплекте нет).
5. Вставляете коннектор в тахометр и настраиваете калибровку как указано ниже (при заведенном двигуне, разумеется):
а) Нажмите и удерживайте резиновую кнопку позади прибора в течение 3-х сек, он войдет в режим настройки. Если оставить кнопку более (далее не видно на фото) секунд, он выйдет из режима настройки.
б) Значения коэффициента будут увеличиваться при нажатии кнопки. Если кнопку отпустить и нажать снова, значения станут уменьшаться. Чем дольше вы жмете на кнопку, чем быстрее меняются значения. Диапазон установок от 1 до 10, с дискретностью 0.
1.
в) когда установите нужное значение, отпустите кнопку. Прибор перейдет на заданные установки через 3 сек.
Если настройка не понравилась- перенастройте заново.
(Я вам советую поставить коэфф. 2.0, для бензинового 4- цилиндрового, 4-х такт двигуна. У вас сколько цилиндров? )
См. таблицу справа.
Если стрелка тахометра будет дергаться, советуют поставить последовательно (в разрыв черного провода, который идет на катушку) сопротивление 1-20кОм, мощностью 0.25-1.0 Вт. Они советуют взять потенциометр на 20 кОм для начала.
Сообщение отредактировал serga01net: 14 July 2017 16:09
- Наверх
- Вставить ник
#17 МассаТом
Отправлено 14 July 2017 16:08
serga01net, понял, благодарю.
Если спалю от ввода коммутатора на катушку, значит судьба и буду колхозить от казели.
С сего дня нарекаюсь Гера Либерман…
- Наверх
- Вставить ник
#18 serga01net
Отправлено 14 July 2017 16:25
МассаТом, Я думаю, у вас все получится нормально. Этот тахометр — универсальная штука, с широким диапазоном настроек, практически для любого двигуна. Если они советуют про резистор, там есть схема защиты от неправильного подключения.
Вы его можете настроить даже так, что на всю шкалу он будет показывать хоть 8000 мин-1, хоть 2000 мин-1.
- Наверх
- Вставить ник
#19 МассаТом
Отправлено 14 July 2017 16:30
serga01net, теперь есть еще один интересный момент, настроить на слух, первичные 600об Эталонного тахометра нету,.
.лан, к той неделе поглядим. Пока будем за другое думать.
С сего дня нарекаюсь Гера Либерман…
- Наверх
- Вставить ник
#20 МассаТом
Отправлено 07 October 2017 18:59
serga01net, OBN_RacerMan,Vovka123, tehsvar, дядьки, в инструкции к прибору указано что в цепи нужен резистор, решил чего нибудь сломать дабы добыть оный и вот вопрос. Вот что у меня есть. Резисторы советские млт-2 К 12, пара штук есть. Правильно ли я понимаю, что мне нужен резистор мощностью до 1 ватта и сопротивлением до 20кОм? То есть 200 Ом? И тогда этот резистор не подходит и мне нужно что нибудь типа млт1, но схожим сопротивлением? На плате есть какие-то ща напаяю, посмотрим че там есть, правда эта плата пережила подводный заплыв.
Проверим.

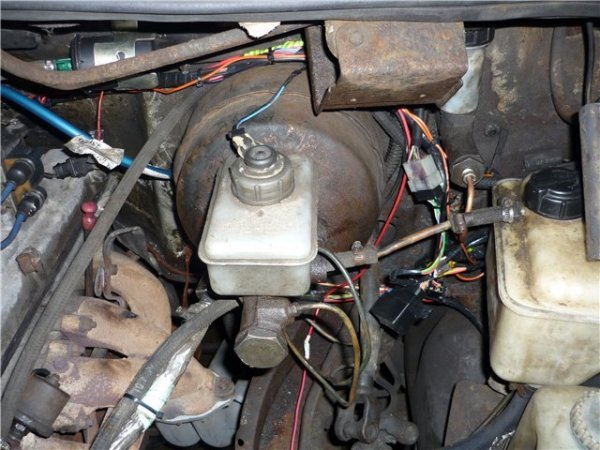

Прикрепленные изображения
Сообщение отредактировал МассаТом: 07 October 2017 19:00
С сего дня нарекаюсь Гера Либерман…
- Наверх
- Вставить ник
Тахометр не работает | Форумы о спортбайках на WristTwisters
JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
1 — 20 из 29 сообщений
громкий город919
·Зарегистрировано
юаней
·Премиум-участник
мясной салат
·Премиум-участник
громкий город919
·Зарегистрировано
мясной салат
·Премиум-участник
Fighter9nr
·Зарегистрировано
громкий город919
·Зарегистрировано
мясной салат
·Премиум-участник
Клороксблич5
·Зарегистрировано
громкий город919
·Зарегистрировано
громкий город919
·Зарегистрировано
мясной салат
·Премиум-участник
громкий город919
·Зарегистрировано
громкий город919
·Зарегистрировано
мясной салат
·Премиум-участник
громкий город919
·Зарегистрировано
NH919
·Йоши = я улыбаюсь
мясной салат
·Премиум-участник
громкий город919
·Зарегистрировано
Робтаралсон
·Старый, смелый гонщик
2002 Honda 919, 1976 Yamaha XT500 кафе, TC-JAG TZ250
1 — 20 из 29 Сообщений
- Это старая тема, возможно, вы не получите ответа и, возможно, старая тема возрождается.
Пожалуйста, рассмотрите возможность создания новой темы.
Верх
Почему не работает тахометр Jeep Yj? Легко исправить
Тахометр Jeep YJ служит важной цели, предоставляя значение RMP двигателя, которое, по сути, показывает истинное состояние автомобиля. Знание значения поможет вам определить, насколько хорошо работает двигатель.
Итак, любая проблема с этим датчиком точно не на пользу. Причин может быть много. Наиболее распространенные причины того, что тахометр Jeep YJ не работает, включают неисправную стрелку, перегоревший провод или повреждение внутренних частей тахометра, неисправный предохранитель и неработающий светодиод Jeep YJ.
В оставшейся части статьи мы постараемся выяснить, почему появляется проблема с тахометром в Jeep YJ, каковы распространенные причины и что можно сделать. Продолжайте читать, чтобы узнать больше!
Почему не работает тахометр Jeep YJ? Прежде чем мы опишем причины, приведем пример симптомов, с которыми вы можете столкнуться при работе с тахометром.
Самый очевидный симптом: не работает тахометр: стрелка остановилась на нуле или застряла на любом другом числе. Хотя другие датчики в порядке, результат тот же: неисправный тахометр.
Причины, по которым не работает тахометр, выяснить несложно. Существуют две основные причины ошибочных показаний тахометра Jeep YJ. Это может быть связано с неисправной проводкой или неисправным тахометром. Наиболее распространенные причины приведены ниже.
- Неисправная стрелка, в том числе сломанная игла
- Перегоревший провод или плохое соединение проводки
- Плавкий или перегоревший предохранитель
- Неисправный светодиод
Вот мы и подошли к главному вопросу нашего обсуждения. В этом разделе будет всесторонне проанализирована каждая причина неисправности тахометра Jeep YJ.
1. Неисправная игла: поверните иглу против часовой стрелки Иногда игла может поворачиваться к нижней части датчика.
В результате при работающем двигателе тахометр может работать, но останавливаться на знаке «стоп», не позволяя стрелке пересечь нулевую линию.
Говоря простыми словами, стрелка была не на той стороне крошечного шага на нуле. Вы можете сломать ручку и повернуть иглу в верхнюю часть упора против часовой стрелки, чтобы устранить проблему.
Предположим проблема со стрелкой или вообще с тахометром. Наиболее вероятным решением является замена оригинального тахометра. Средняя стоимость тахометра Jeep YJ составляет от 50 до 200 долларов. Вот список нескольких имён.
Они доступны во многих интернет-магазинах. Для 87-91 Jeep Wrangler YJ с 2,5 л OMIX 17215.10 тахометр или 6-цилиндровый тахометр датчик оборотов в минуту OEM.
2.
Перегоревший провод: снимите провод и замените его Иногда внутренние компоненты тахометра повреждаются. Внутри неисправные компоненты включают поврежденные или перегоревшие провода. Отказ тахометра или проблема с дисплеем — два возможных результата повреждения провода.
Если подумать логически, то должен быть провод или что-то, что посылает электрический сигнал на тахометр. Возможно есть датчик проводки и провод от ECM или PCM к тахометру, который посылает необходимое напряжение. Проверьте все и убедитесь, что есть стабильное напряжение.
Возможны две ситуации перегорания провода: напряжение было выше необходимого или низкое напряжение. Когда тахометр имеет проблемы с отображением, это говорит об отсутствии напряжения в проводе. Кроме того, проверьте массу на технологическом разъеме на приборной панели.
Если вам нужно заменить или отремонтировать что-либо внутри тахометра, вам может понадобиться помощь специалиста. Мы не уверены, сколько будет стоить устранение повреждений, но мы думаем, что механик будет брать около 150 долларов в час.
3.
Неисправный предохранитель: замените предохранитель Крайне маловероятно, что Jeep YJ имеет отдельный предохранитель для этого малого калибра. Тем не менее, стоит осмотреть этот участок.
Блок предохранителей Jeep YJ расположен под приборной панелью.
Расположение в моторном отсеке. В любом случае, у вас будет подробная схема и изображение в руководстве или посмотрите подробности в Интернете.
Предохранитель защищает электрические компоненты, предотвращая выход из строя электрической системы. Проверка соответствующего предохранителя чрезвычайно важна, когда электрическое устройство не работает. Проверяйте сразу все предохранители. Вот несколько вещей, которые нужно помнить.
- Перед заменой предохранителя следует выключить другие устройства.
- Замените предохранитель на новый
- Убедитесь, что новый предохранитель имеет ту же силу тока
- Обязательно обратитесь к специалисту.
Показания могут не отображаться, если светодиодный экран сломан или неисправен. Итак, если вы заметили какие-либо проблемы со светодиодом, вы должны заменить его.
С новым светодиодом вы можете контролировать работу автомобиля.
Поскольку проблемы могут быть связаны с проводом, лучший способ определить проблему с проводом — это проверить его. Для проверки провода нужен вольтметр. Если провод в порядке, значит, проблема связана с чем-то другим.
По сути, вы можете проверить Технометр двумя способами: с помощью портативного тахометра или с помощью мультиметра. Оба можно приобрести в автоматизированном магазине или в Интернете, в зависимости от того, какой из них вы хотите попробовать.
Если поток напряжения ожидается таким, каким он должен быть, провод в порядке. Если, с другой стороны, показания напряжения не ожидаются, возможно, тахометр сломан, или вам следует найти какую-то другую причину проблемы.
Использование ручного тахометра Прежде чем попробовать что-либо из этих двух способов, ознакомьтесь с указаниями в руководстве по эксплуатации автомобиля.
В руководстве есть подробное обсуждение, включая схемы подключения, порты и все, что вы хотите знать. Вы можете попробовать это сами, но если вы не уверены, обратитесь за помощью к специалисту.
После того, как вы убедитесь, где прикрепить ручной тахометр к двигателю, мы не знаем, можете ли вы использовать ручной тахометр на Jeep YJ, но этот вариант стоит знать.
В любом случае, если вы можете использовать ручной тахометр, то показания тахометра двигателя должны быть в пределах 10% от показаний ручного тахометра.
Использование мультиметраДругой способ проверить провод — использовать мультиметр. Делая то же самое, вы должны найти подробное описание в руководстве, а затем проверить показания напряжения.
Если показания в порядке, проблема в другом. Скорее всего, вам нужен эксперт, чтобы он мог выяснить.
Вы узнаете эталонное напряжение, прочитав руководство. У Jeep YJ, скорее всего, есть 12 вольт в проводке, когда ключ находится в положении «включено».
Также провод, который идет от зажигания, около 10. Не знаю, нужно ли проверять провод от ECM.
Опять же, подробное описание должно быть взято из руководства. Если вы не уверены, пусть это сделает специалист.
Механик попытается найти другие причины проблемы, если с проводом все в порядке.
Часто задаваемые вопросыК настоящему времени у вас есть довольно хорошее представление о проблемах с тахометром Jeep YJ. Здесь мы собрали еще несколько важных вопросов, которые задают люди. Пройдя их, вы сможете прояснить больше этого вопроса.
Как узнать, неисправен ли тахометр Jeep YJ?Взглянув на тахометр, вы узнаете, правильно ли он работает. Когда машина едет, а стрелка счетчика застряла на какой-либо цифре, это означает неработающий тахометр.
Также иногда стрелка двигается немного хаотично. Когда двигатель работает, тахометр должен двигаться соответственно, чтобы дать вам правильное измерение, если это не так.
Неисправен тахометр.
На тахометре Jeep YJ много цифр, например 30, 40 или 70. Когда Jeep едет, стрелка должна указывать на любую из этих цифр или между двумя.
Например, он указывает на 70. Чтобы получить фактическое число оборотов в минуту, вам нужно умножить его на 100, что равно 7000. Это фактическое число оборотов в минуту.
Как узнать, что показания тахометра в норме?Если ваш тахометр не работает хаотично или меньше колеблется, технические показания, вероятно, в порядке. Когда вы запускаете двигатель, он должен слегка подпрыгивать, но возвращаться к норме, когда вы регулируете скорость.
Идеальное значение технического показателя должно быть при неработающем двигателе, от 10 до 20 или от 1000 до 2000 при умножении на 100. Когда вы ускоряетесь, показатель немного подскакивает; затем он устанавливается между 2000-3000.
Какие существуют типы тахометров? Существует несколько типов тахометров.
