Датчик или передающий блок является компонентом модуля топливного насоса, состоящего из нескольких частей, включая топливный фильтр, топливный насос, топливный поплавок и топливный фильтр. Цепь зажигания подаст входное напряжение. Затем датчик уровня топлива изменит это напряжение. Контакты топливного поплавка подключаются к переменному резистору или потенциометру, который изменяет сопротивление в зависимости от уровня поплавка. Это влияет на изменение выходного напряжения.

Существуют проводные системы, обеспечивающие подачу большого количества топлива в контактную секцию с низким сопротивлением, сопротивление которой будет постепенно увеличиваться при снижении уровня топлива. Тогда газовая система будет выдавать напряжение более высокого значения при высоком уровне топлива.

Затем напряжение будет постепенно снижаться по мере снижения уровня топлива. Некоторые системы имеют противоположную проводку, а это означает, что высокий уровень топлива соответствует низкому напряжению и высокому сопротивлению. Но тем не менее, он все равно проходит аналогичную процедуру.

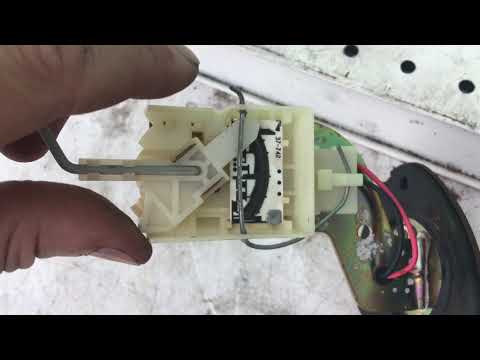

Датчик или передающий блок включает топливный фильтр, топливный насос, топливный поплавок и топливный фильтр

Вторым основным компонентом схемы датчика уровня топлива является датчик уровня топлива. Эта часть отвечает за подключение передающего устройства, заземления, указателя уровня топлива и аккумулятора. К электрической системе подключены некоторые из новейших передающих устройств. Однако в некоторых старых автомобилях передающие устройства заземлены на раму или кузов.

Последний газовый манометр находится в комбинации приборов. Его роль заключается в визуальной индикации активности в отправляющем блоке и топливном баке. Другие датчики уровня топлива управляются непосредственно обратной связью по напряжению, подаваемой передающим устройством. У некоторых газовых датчиков есть комбинация приборов, которая управляет ими, и сама комбинация приборов получает информацию о напряжении, поступающую от отправителя или передающего устройства.

Так вот, когда не работает указатель уровня топлива, значит есть проблемы в этих деталях. Наиболее распространенными проблемами указателя уровня топлива будут отказ отправляющего блока, проблемы с цепью, отказ указателя уровня топлива и отказ комбинации приборов.

Газомер предназначен для визуальной индикации активности в передающем блоке и топливном баке

>>> Связанный пост: Какие части больше всего страдают при сливе топливного бака вашего автомобиля?

Для ремонта газового манометра требуются только основные инструменты и много терпения, и, конечно же, выполните следующие простые шаги:

Начните с многократного включения и выключения зажигания. Осмотрите стрелку газового манометра и проверьте, будет ли она двигаться. Если нет, то, скорее всего, у вас перегорел предохранитель, который требует замены.

Блок предохранителей может располагаться либо в моторном отсеке, либо под панелью приборов со стороны водителя. Лучше обратитесь к руководству пользователя, чтобы определить точное местонахождение предохранителя, а затем замените его.

Несколько раз включить и выключить зажигание

Далее проверьте заземляющий провод на передающем блоке топливного бака. Эта топливная часть чрезвычайно важна для вашего автомобиля в долгосрочной перспективе, потому что, если вы непреднамеренно опустошите бак, это может повлиять на другие части вокруг него.

Другими словами, поскольку заземляющий провод прикреплен к топливному баку автомобиля, его также следует проверять при возникновении проблем с газовым указателем.

Проверка заземляющего провода на передающем блоке топливного бака

Для этого соедините отрицательную перемычку с рамой автомобиля, а затем положительную перемычку подсоедините к клемме заземления передающего устройства. Посмотрите и проверьте, работает ли указатель уровня топлива, когда подключены соединительные кабели, если да, вам нужно будет заменить заземляющий провод, расположенный на передающем устройстве.

Осмотрите указатель уровня топлива после отсоединения проводов, подключенных к блоку подачи газа. Если стрелка указывает на пустое показание, то у вас неисправный газовый манометр. Чтобы исправить это, вам нужно заменить указатель уровня топлива.

С другой стороны, если стрелка указывает на полное считывание, проблема заключается в неисправном передающем устройстве, и вам необходимо заменить его, чтобы починить датчик.

Дважды проверьте, надежно ли все провода подключены к задней части газомера. Для этого вам необходимо получить доступ к комбинации приборов, сняв приборную панель. Однако в зависимости от марки и модели автомобиля это можно сделать по-разному.

Таким образом, чтобы выполнить это должным образом, вам необходимо обратиться к руководству по эксплуатации вашего автомобиля.

Дважды проверьте, все ли провода надежно подключены к задней части газового указателя клемма заземления указателя уровня топлива. Включите зажигание и проверьте указатель уровня топлива. Если он по-прежнему не работает, вам нужно будет заменить заземляющий провод, чтобы починить газовый манометр.

Получите больше полезной информации для вашего автомобиля прямо здесь, измените направление на наш советы и рекомендации !

Автомобильные датчики

Ханна Санчес

Автор

Ханна в свое время была одной из самых конкурентоспособных пловчих в стране. Вскоре она обнаружила в себе страсть и к автомобильной промышленности. В настоящее время она уравновешивает свою страсть писательством и коучингом.

Подробнее

Последние сообщения

Как починить датчик уровня топлива в вашем автомобиле

Сломанный или застрявший указатель уровня топлива может сильно усложнить вождение, поскольку вам придется вручную отслеживать расход топлива и пробег, чтобы избежать его исчерпания. Вы можете проверить и, возможно, починить газовый датчик в своем автомобиле дома или обратиться к специалисту для профессионального обслуживания.

Важно знать, сколько бензина в вашем автомобиле, а газовый манометр — это полезный инструмент, который позволит вам узнать, когда вам нужно заправить бензобак.

Если ваш датчик уровня топлива перестает работать должным образом, постоянное отслеживание расхода топлива может вызвать стресс. Вот почему суперприложение для автострахования Джерри создало это руководство, чтобы разобраться во всех тонкостях датчика уровня топлива в вашем автомобиле и узнать, как его исправить.

Сравните страховые предложения от 50+ перевозчиков с Джерри менее чем за 45 секунд

Почтовый индекс

Почтовый индекс

Экономия!

Найди экономию!

4.7/5 Рейтинг App Store. Нам доверяют более 2 миллионов клиентов.

ДОПОЛНИТЕЛЬНО: Как выбрать лучший бензин или топливо для вашего автомобиля

Что такое датчик уровня топлива?

Газовый манометр расположен на приборной панели вашего автомобиля за рулевым колесом. Это один из самых часто упоминаемых датчиков, когда речь идет об автомобилях — большинство людей уже знают, что это такое, еще до того, как начинают водить машину.

Газометры необходимы для контроля количества бензина, оставшегося в бензобаке вашего автомобиля. Вы узнаете, когда вам нужно снова заправиться, благодаря положению стрелки на манометре.

Key Takeaway Следить за расходом бензина в автомобиле легко благодаря указателю уровня топлива. Если он не работает должным образом, вам придется отслеживать пробег вручную.

Что делает газовый манометр?

Датчик газа на приборной панели выполняет очень важную функцию контроля количества бензина в бензобаке. Он позволяет узнать, когда уровень газа слишком низкий, и вам нужно пополнить бак.

Лучший способ объяснить, как работает газомер, это представить его как более сложный туалетный поплавковый клапан .

Подобно унитазу, имеется поплавковое устройство, прикрепленное к тонкому металлическому поплавковому рычагу, который соединяется с реостатом или датчиком сопротивления. Изменение электрического сопротивления в датчике вызывает движение стрелки газового указателя и отражает количество газа в баллоне.

Как понять, что газовый датчик не работает?

К счастью, довольно легко увидеть, когда есть проблема с датчиком газа. Если газовый манометр постоянно показывает полный или пустой , имеет бессмысленные показания или меняется беспорядочно , есть проблема с приборами для измерения уровня топлива.

Проблемы с датчиком газа могут возникать в самом датчике , в проводке или в датчике . Проблемы могут быть даже в нескольких местах, поэтому вам необходимо провести тщательный осмотр.

Из-за чего перестает работать газомер?

Теперь вы можете распознать проблему с газовым датчиком, но как это произошло изначально?

Проблемы с датчиком газа могут быть связаны с несколькими различными компонентами. Проблемы чаще всего возникают в системе отправки , которая передает показания уровня топлива в баке непосредственно на датчик. Проблемы также могут возникать из-за перегоревших предохранителей , коррозии проводки и неисправного манометра .

ДОПОЛНИТЕЛЬНО: Как безопасно заправлять и перевозить бензин с помощью газового баллона

Как починить датчик уровня топлива

Вы не захотите ездить с неисправным датчиком уровня топлива — вам придется вручную следить за пробега и расхода бензина, так что вы не застрянете на обочине дороги. Вот шаги, которые вы (или ваш доверенный механик) можете предпринять для устранения любых проблем с указателем уровня топлива в вашем автомобиле:

• Проверка стрелки газового указателя . Включите и выключите машину несколько раз и следите за движением стрелки газового указателя. Если он не двигается, вы, скорее всего, имеете дело с перегоревшим предохранителем, который требует замены. Обычно блок предохранителей находится в моторном отсеке или под приборной панелью со стороны водителя.

• Проверьте заземляющий провод. Заземляющий провод передающего устройства присоединен к бензобаку. Чтобы проверить его работоспособность, подсоедините отрицательный соединительный кабель к раме автомобиля, а положительный кабель к клемме заземления передающего устройства. Заземляющий провод необходимо заменить, если газомер работает при подсоединенных соединительных кабелях.

• Отсоедините проводку на блоке подачи топлива. Отсоедините проводку, подсоединенную к передающему блоку, и посмотрите на газовый манометр. Если стрелка показывает пустую, у вас плохой манометр, который необходимо заменить. Если игла показывает, что она заполнена, проблема в передающем устройстве, и его необходимо заменить.

• Подсоедините все провода. Убедитесь, что вся проводка надежно подсоединена к задней стороне указателя уровня топлива. Вам нужно будет удалить панель управления, чтобы получить к ней доступ.

• Проверьте провод заземления. Последний шаг — проверка заземляющего провода. Подключите отрицательный соединительный кабель к раме автомобиля, а положительный кабель к клемме заземления на указателе уровня топлива. Включите зажигание, чтобы проверить, работает ли датчик. Если это не так, вам необходимо заменить заземляющий провод.

Как сэкономить на автостраховании

Устранить проблемы с датчиком уровня топлива в автомобиле можно дома или доверить это профессионалам. То же самое относится и к автострахованию — кто хочет тратить все это время на поиск котировок?

Джерри — это лицензированный страховой брокер и приложение для сравнения, предназначенное для поиска лучших вариантов экономии на рынке. Все, что вам нужно сделать, это загрузить приложение, ввести свою информацию и расслабиться, пока Джерри сравнивает тарифы более чем 50 страховых компаний с самым высоким рейтингом. Это просто — Джерри позаботится о оформлении документов за вас и даже может помочь вам аннулировать существующий полис!

Экономия? Водители, использующие Jerry, экономят в среднем 887 долларов в год на страховых взносах.

ЕЩЕ: Как почистить приборную панель автомобиля

«У Джерри потрясающее общение! И еще лучшие предложения! Благодаря Джерри я увеличил свои платежи с 327 до 182 долларов. Я так благодарен!» — Ким Т.

РЕКОМЕНДУЕТСЯ

Сравните полисы автострахования

Никакого спама или нежелательных телефонных звонков · Никаких длинных форм · Никаких сборов, никогда

Газовый датчик Ford F150 не работает [Замены] – ИСС Автомобильные Решения

Компания ISS Automotive предлагает профессионально изготовленных приборов Ford F150 для замены.

Щелкните здесь, чтобы купить приборную панель Ford F150 > Замена

У нас есть много клиентов, которые обращаются к нам со сломанными датчиками уровня топлива на своих приборных панелях Ford. Это может быть вызвано несколькими причинами, которые варьируются от поломки датчика комбинации приборов до неисправности проводки. Если датчик уровня топлива на вашем Ford F150 не работает, выполните следующие действия, чтобы устранить проблему:

1. Проверьте предохранитель комбинации приборов. Этот предохранитель питает комбинацию приборов и если он перегорел, то газовый манометр не будет работать.
2. Осмотрите проводку, идущую к комбинации приборов. Если есть какие-либо ослабленные, сломанные или изношенные провода, их необходимо отремонтировать или заменить.
3. Проверьте разъем на задней панели комбинации приборов. Убедитесь, что он надежно подключен и что на разъеме нет коррозии или повреждений.
4. Если ваш Ford F150 имеет стереосистему вторичного рынка, проводка стереосистемы может мешать проводке комбинации приборов. Попробуйте отключить стереосистему, чтобы посмотреть, решит ли это проблему.
5. Проблема также может быть связана с блоком подачи топлива. Он расположен в топливном баке и посылает сигнал на комбинацию приборов, чтобы сообщить, сколько топлива в баке. Если блок подачи топлива не работает, то датчик газа не будет работать.
6. Наконец, если ни одно из этих действий не устранило проблему, то, вероятно, сам щиток приборов неисправен и его необходимо заменить.

Что может привести к тому, что указатель уровня топлива перестанет работать?

Это механическая или электрическая проблема. Если он электрический, возможно, неисправен блок подачи топлива и его необходимо заменить. Другое дело, если механический. Топливный насос может быть неисправен и требует замены.

Если в Google ford f150 не работает газовый датчик, вы найдете множество веб-сайтов, предлагающих пошаговые инструкции о том, как исправить это самостоятельно. Узел топливного насоса обычно находится под задним сиденьем большинства моделей грузовиков Ford F150.

Как обнулить указатель уровня топлива на Ford f150?

На большинстве грузовиков Ford F150 блок подачи топливного бака расположен под задним сиденьем вашего грузовика. Чтобы получить к нему доступ, вам нужно снять заднее сиденье, опустить его, и вы увидите круглый объект, похожий на контейнер, с проводами, идущими к передней части вашего грузовика. Его нужно удалить, и теперь вы увидите передающий модуль внутри. Бензобак должен быть опущен, чтобы вы могли получить доступ к передающему устройству. Проводной разъем передающего блока должен быть удален из передающего блока, прежде чем вы сможете потянуть за передающий блок, чтобы снять его.

Как проверить датчик топлива Ford?

Для проверки указателя уровня топлива необходимо снять разъем провода с отправляющего блока и установить между ним перемычку. Самый простой способ — подключить перемычку к клеммам аккумулятора. Вам понадобится вольтметр или амперметр, чтобы проверить, получаете ли вы какое-либо питание от передающего устройства. Вольтметр — это обязательный инструмент в вашем автомобиле, поэтому рекомендуется его купить.

Как починить датчик уровня топлива на грузовике?

Чтобы починить указатель уровня топлива, вам нужно залезть под заднее сиденье вашего грузовика и снять передающий блок. Вы увидите круглый объект, похожий на контейнер, с проводами, идущими к передней части вашего грузовика. Его нужно удалить, и теперь вы увидите передающий модуль внутри. Бензобак должен быть опущен, чтобы вы могли получить доступ к передающему устройству. Проводной разъем передающего блока должен быть удален из передающего блока, прежде чем вы сможете потянуть за передающий блок, чтобы снять его. Проблемы с газовым датчиком легко устранить и устранить, если используется надлежащее оборудование.

Нажмите здесь, чтобы прочитать: Комбинация приборов F150 2005 года >

Почему мой указатель уровня топлива не поднимается?

Эта проблема возникает на большинстве грузовиков Ford f150. Блок отправки топливного бака расположен под задним сиденьем вашего грузовика. Чтобы получить к нему доступ, вам нужно снять заднее сиденье, опустить его, и вы увидите круглый объект, похожий на контейнер, с проводами, идущими к передней части вашего грузовика. Его нужно удалить, и теперь вы увидите передающий модуль внутри. Топливный фильтр необходимо заменить и заправить, включив ключ зажигания три или более раз. Газовый манометр работает, отправляя сигнал низкого напряжения от передающего устройства на газовый манометр. Когда вы включаете зажигание, он подает питание на ваш блок подачи топлива и загорается, чтобы отправить сообщение на ваш датчик уровня топлива, что у вас достаточно топлива в баке.

Как обнулить указатель уровня топлива на Ford f150 2004 года выпуска?

Вам нужно будет сесть на грузовик и найти его под задним сиденьем вашего грузовика. Вы увидите объект, похожий на контейнер, с проводами, идущими к передней части вашего грузовика. Его нужно удалить, и теперь вы увидите передающий модуль внутри. Бензобак должен быть опущен, чтобы вы могли получить доступ к передающему устройству. Проводной разъем передающего блока должен быть удален из передающего блока, прежде чем вы сможете потянуть за передающий блок, чтобы снять его. Узел топливного насоса обычно находится под задним сиденьем большинства моделей грузовиков Ford F150, поэтому вам, возможно, придется снять все заднее сиденье. После того, как разъем провода будет снят с отправляющего устройства, вы можете потянуть за него, чтобы снять его с бензобака. Вы увидите топливный фильтр с круглым контейнером. Его необходимо заменить и заправить, включив ключ зажигания три или более раз.

Как обнулить указатель уровня топлива на автомобиле Ford?

Устройство сброса указателя уровня топлива Ford — обязательный инструмент в вашем автомобиле. Устройство сброса указателя уровня топлива Ford работает, отправляя сигнал низкого напряжения от передающего устройства на указатель уровня топлива. Когда вы включаете зажигание, он подает питание на ваш блок подачи топлива и загорается, чтобы отправить сообщение на ваш датчик уровня топлива, что у вас достаточно топлива в баке. Переменный резистор в вашем передающем устройстве сообщает вашему газовому указателю, сколько топлива у вас в баке. Когда передающий блок работает правильно, вы увидите устойчивый поток падения напряжения на газовом манометре. Устройство сброса указателя уровня топлива Ford имеет два провода, которые подключены к вашему передающему устройству, и один провод, который подключен к вашему указателю уровня топлива.

Как решить проблему с указателем уровня топлива?

Чтобы решить проблему с указателем уровня топлива, вам нужно залезть под заднее сиденье вашего грузовика и снять передающий блок. Вы увидите круглый объект, похожий на контейнер, с проводами, идущими к передней части вашего грузовика. Его нужно удалить, и теперь вы увидите передающий модуль внутри. Приборная панель должна быть удалена, и теперь вы увидите указатель уровня топлива. Датчик необходимо проверить, подключив его обратно к комбинации приборов.

Как обнулить указатель уровня топлива на Ford Expedition?

Указатель уровня топлива подключен к комбинации приборов проводным разъемом. Чтобы сбросить показания указателя уровня топлива, необходимо отсоединить разъем провода датчика скорости автомобиля, который находится под двигателем. Вы увидите разъем провода на комбинации приборов и указателе уровня топлива. Теперь вы можете снять его, повернув против часовой стрелки. Затем вы увидите круглый объект, похожий на контейнер, с проводами, идущими к передней части вашего грузовика. Его нужно удалить, и теперь вы увидите передающий модуль внутри. Топливный фильтр необходимо заменить и заправить, включив ключ зажигания три или более раз.

Как обнулить указатель уровня топлива на Форде?

Устройство сброса указателя уровня топлива Ford — обязательный инструмент в вашем автомобиле. Переменный резистор в вашем передающем устройстве сообщает вашему газовому указателю, сколько топлива у вас в баке. Когда передающий блок работает правильно, вы увидите устойчивый поток падения напряжения на газовом манометре. Когда передающий блок не работает должным образом, вы больше не будете видеть постоянный поток напряжения, а ваш газовый датчик будет оставаться на полном уровне. Когда передающий блок не работает, вам нужно будет заменить весь блок. Устройство сброса указателя уровня топлива Ford имеет два провода, которые подключены к вашему передающему устройству, и один провод, который подключен к вашему указателю уровня топлива. Регулятор напряжения посылает импульс на датчик уровня топлива.

Нажмите здесь, чтобы прочитать: Обновление комбинации приборов F150 2007 года [Что вам нужно знать] >

Как сбросить показания газового датчика?

Ваш газомер имеет два провода, которые подключены к передающему устройству. Вам нужно будет отсоединить проводной разъем или это можно сделать через комбинацию приборов. Разъем провода обычно находится под задним сиденьем вашего грузовика, и его необходимо снять, чтобы получить доступ к передающему устройству. Вы увидите круглый объект, похожий на контейнер, с проводами, идущими к передней части вашего грузовика. Его нужно удалить, и теперь вы увидите передающий модуль внутри.

Спидометр и датчик уровня топлива не работают

Что делать, если в вашем автомобиле не работают спидометр и датчик уровня топлива? Вот несколько причин, почему это происходит, и что вы можете с этим поделать.

Содержание

Проблемы с автомобилем увеличиваются по мере того, как автомобиль стареет. Спидометр и газовый указатель вашего автомобиля могут перестать работать только в том случае, если есть проблема с проводкой за панелью. У вас также могут возникнуть проблемы с транспортным средством, если вы много ездите или ведете себя опрометчиво.

Спидометры могут иметь разные настройки для разных моделей автомобилей. Например, некоторые спидометры используют физические кабели для работы, тогда как некоторые спидометры просто используют датчики для определения скорости. Если счетчик пробега перестает работать, это может свидетельствовать об обрыве проводов или оборванных шестернях.

В этой статье мы обнаружим некоторые из потенциальных причин и способы их устранения, которые приводят к тому, что спидометр и указатель уровня топлива перестали работать.
