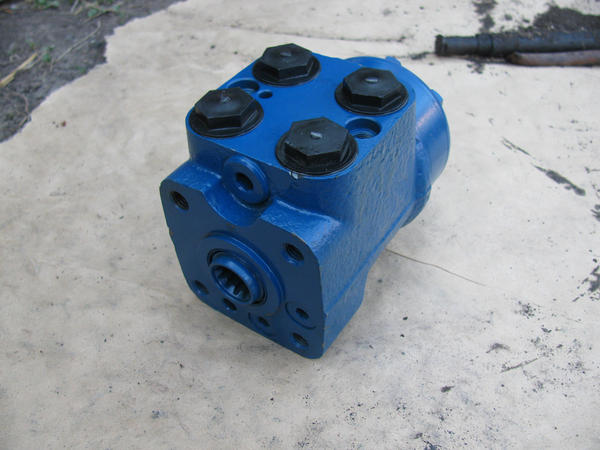

Насос рулевого управления: виды, устройство и принцип работы

Содержание

Конструкция, техническое обслуживание и неисправности гидроусилителя руля ГАЗ-66

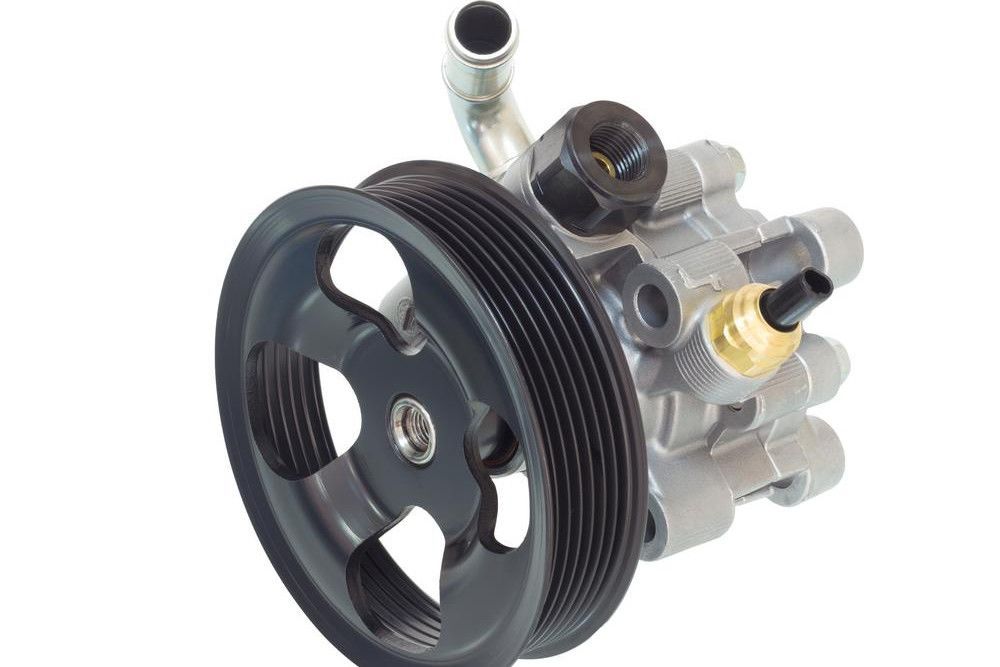

Насос гидроусилителя рулевого управления (рис. 1) лопастного типа двойного действия, т. е. за один оборот ротора насоса совершается два полных цикла всасывания и два нагнетания

В роторе насоса имеются вазы, в которых помещены лопасти. Лопасти должны перемещаться в вазах свободно, без заеданий.

В полостях всасывания масло попадает в пространство между лопастями, а затем вытесняется в полости нагнетания.

Масло вытесняется в результате уменьшения объема между лопастями, поскольку ротор вращается внутри статора, который имеет специальный профиль.

На насосе установлен бачок для масла. Под крышкой бачка находится заливной фильтр, а на патрубке сливного шланга, через который масло возвращается из системы в насос, установлен сетчатый фильтр.

В крышке насоса помещаются два клапана. Предохранительный клапан (внутренний) ограничивает максимальное давление в системе в пределах 65—70 кГ/см2.

Перепускной клапан ограничивает количество масла, которое подается насосом в систему гидроусилителя при повышенных числах оборотов коленчатого вала двигателя.

Клапан рассчитан таким образом, чтобы в систему гидроусилителя направлялось масла не более 10 л/мин.

Избыток масла перепускается внутри насоса и идет снова в полости всасывания.

Клапан управления расположен на переднем конце продольной рулевой тяги.

Внутри корпуса клапана расположен золотник, который соединен через промежуточные детали с пальцем рулевой сошки.

Золотник с обоих концов уплотнен резиновыми манжетами.

Когда золотник находится в среднем положении (автомобиль движется прямо), масло, поступающее по нагнетательному шлангу в клапан управления, перепускается через зазоры между торцами шеек золотника и каналами в корпусе в сливной шланг и возвращается в бачок насоса.

При повороте рулевого колеса палец сошки перемещает золотник, который, перекрывая каналы в корпусе клапана, направляет масло под давлением в ту или иную полость силового цилиндра (в зависимости от того, в какую сторону совершается поворот).

Шток силового цилиндра, соединенный с поперечной рулевой тягой, перемещает ее, осуществляя поворот передних колес.

После окончания поворота золотник устанавливается в среднее положение, давление масла в силовом цилиндре снижается, и масло из клапана возвращается обратно в насос, не поступая в силовой цилиндр.

Силовой цилиндр двустороннего действия закреплен в кронштейне на картере переднего моста через шаровой шарнир.

Поршень штока уплотняется двумя упругими чугунными кольцами.

Шток цилиндра имеет хромовое покрытие для повышения износостойкости и предохранения от коррозии.

Выход штока из цилиндра уплотнен резиновой манжетой. Для защиты от попадания грязи снаружи установлены латунные шайбы и войлочный сальник. Силовой цилиндр, помимо поворота передних колес, воспринимает на себя также удары от колес при переезде через различные неровности.

Этим в значительной мере разгружаются от ударных нагрузок рулевой механизм и другие детали рулевого управления.

Ремни привода насоса гидроусилителя руля натягивают наклоном корпуса насоса. Угол наклона корпуса насоса не должен быть слишком большим и должен обеспечивать возможность заливки масла в бачок насоса.

Если наклоном корпуса насоса натяжение ремней не обеспечивается, переставить насос на отверстиях в кронштейне, а при большой вытяжке ремней переставить кронштейны насоса на дополнительные отверстия в них.

При нормальном натяжении ремней прогиб каждого ремня между шкивами компрессора и насоса гидроусилителя должен составлять 15—20 мм при нажатии на ремень с силой 4 кГ.

При проверке уровня масла в бачке гидроусилителя передние колеса автомобиля должны быть установлены прямо.

Масло доливать при работе двигателя на холостом ходу до метки «уровень масла» на стенке бачка насоса или, при отсутствии метки, до сетки заливного фильтра.

Перед снятием крышки бачка для проверки уровня, доливки или смены масла ее надо тщательно очистить от грязи и промыть бензином.

Масло заливать через воронку с двойной сеткой и заливной фильтр, установленный в бачке насоса.

В случае значительного засорения фильтров смолистыми отложениями дополнительно промыть фильтры растворителем № 646, применяемым при окраске автомобиля.

Во время эксплуатации регулярно следить за затяжкой болтов крепления насоса и его кронштейнов и болтов крепления клапана управления к продольной тяге.

Регулярно проверять затяжку гайки шарового пальца крепления силового цилиндра к кронштейну. Ослабление затяжки этой гайки ведет к разбалтыванию шарового пальца в коническом отверстии кронштейна.

Периодически проверять затяжку гайки штока силового цилиндра и состояние резиновых подушек, через которые шток прикреплен к кронштейну тяги. При износе резиновых подушек их необходимо заменить.

Смена масла

Для смены масла поднять передние колеса автомобиля и открыть крышку бачка насоса гидроусилителя.

Для слива масла необходимо:

  • — отсоединить нагнетательный и сливной шланги от корпуса клапана управления и слить через них масло из насоса;
  • — отсоединить шланги от штуцеров силового цилиндр; и слить масло из ни и клапана управления;

слить масло из силового цилиндра, медленно поворачивая рулевое колесо вправо и влево до упора.

После слива масла промыть систему гидроусилителя свежим маслом. Сетки фильтров промывают отдельно.

Для заливки свежего масла нужно:

  • — присоединить все шланги;
  • — залить свежее масло в бачок до метки «уровень масла» и прокачать масло при малом числе оборотов коленчатого вала двигателя, повернув 2—3 раза рулевое колесо до упора в обе стороны без задержки в крайних положениях.

Прокачивая масло, следить за уровнем его в бачке и в случае необходимости доливать масло. Полная емкость системы гидроусилителя около 1,8 л масла;

  • — установить крышку бачка с уплотнительной прокладкой, резиновое кольцо шпильки крепления крышки и шайбу и закрепить гайкой-барашком.

Гайку-барашек затягивать только от руки. В случае течи масла из-под крышки сменить прокладку крышки.

Управление автомобилем при неработающем гидроусилителе

Рулевое управление автомобиля позволяет продолжать движение при неисправном гидроусилителе. При этом следует иметь в виду, что усилие для поворота автомобиля на рулевом колесе возрастет.

Для продолжения движения при неисправном гидроусилителе отключить насос, сняв приводные ремни.

Для уменьшения усилия на рулевом колесе, при поврежденном гидроусилителе, слить масло из системы гидроусилителя.

При повреждениях или неисправностях силового цилиндра снять его.

Длительная езда с неисправным гидроусилителем не рекомендуется.

Проверка свободного хода рулевого колеса. Свободный ход рулевого колеса определяется регулировкой зацепления рулевого механизма и конструктивными особенностями гидроусилителя.

При неработающем гидроусилителе свободный ход рулевого колеса больше, чем при работающем. Это особенность конструкции гидроусилителя.

Максимально допустимый свободный ход рулевого колеса при работающем гидроусилителе руля 60 мм по окружности рулевого колеса (или 15°), при неработающем гидроусилителе 120 мм (или 30°).

Проверка давления, развиваемого насосом гидроусилителя

Чтобы удостовериться в исправной работе насоса гидроусилителя, необходимо замерить давление масла, создаваемое насосом.

Для этого нужно вывернуть нагнетательный шланг из резьбового отверстия насоса и ввернуть в это отверстие переходник с манометром и краном.

Манометр должен иметь шкалу не менее 80 кГ/см2. С другой стороны в переходник ввернуть нагнетательный шланг.

Для проверки нужно открыть кран и поворачивать передние колеса стоящего автомобиля до упора вправо или влево.

При крайних положениях колес давление масла должно быть не менее 60 кГ/см2 , при оборотах холостого хода коленчатого вала двигателя.

Если давление масла меньше 60 кГ/см2, то нужно закрыть кран на переходнике и следить за давлением масла по манометру.

При исправном насосе давление должно подняться и быть не менее 60 кГ/см2.

При неисправном насосе давление не увеличивается. Если давление увеличивается до 60 КГ/см2, то неисправность нужно искать в клапане управления или силовом цилиндре.

При проверке нельзя держать кран закрытым или колеса автомобиля в крайних положениях более 15 сек, так как это может привести к перегревам и задирам деталей насоса.

Масло в бачке насоса при проверке должно быть теплым.

Неисправности гидроусилителя руля и способы их устранения

— Причины неисправности

Способы устранения

Недостаточное или неравномерное усиление при повороте рулевого колеса в обе стороны:

— Недостаточное натяжение ремней привода насоса

Подтянуть ремни

— Недостаточный уровень масла в бачке насоса

Долить масло

— Наличие воздуха или воды в системе (пена в бачке, масло мутное)

Удалить воздух. Если воздух не удаляется, проверить затяжку всех соединений, снять и промыть сетчатый фильтр, проверить целостность прокладки под коллектором и затяжку болтов его крепления. При необходимости сменить масло

— Неисправность насоса

Проверить насос

— Заедание золотника клапана управления

Разобрать и промыть клапан управления

— Заедание штока или поршня силового цилиндра

Выяснить причину и место заедания. Отремонтировать или поврежденные детали заменить

— Повышенное перетекание масла через уплотнительные кольца в силовом цилиндре вследствие их износа или поломки

Разобрать цилиндр и заменить кольца

— Периодическое зависание перепускного клапана насоса вследствие загрязнения

Разобрать насос, проверить свободное перемещение клапана

Отсутствие усиления при повороте рулевого колеса вправо:

— Отвернулся болт крепления золотника клапана управления

Подтянуть болт

Полное отсутствие усиления при различных оборотах коленчатого вала двигателя:

— Отвертывание седла предохранительного клапана насоса

Разобрать насос, завернуть седло

— Заедание перепускного клапана насоса

Разобрать насос, прочистить и промыть от грязи.

При сильном загрязнении промыть всю систему гидроусилителя

Повышенный шум при работе насоса:

— Недостаточный уровень масла в бачке насоса

Долить масло

— Недостаточное натяжение ремней привода насоса

Подтянуть ремни

— Засорение или неправильная установка фильтра

Промыть фильтр, поставить правильно

— Наличие воздуха в системе

Удалить воздух

— деформация плоскости коллектора в бачке насоса

Выправить или заменить коллектор

— Сильный износ и задиры деталей насоса

Разобрать и проверить детали насоса, при необходимости заменить

Стук в передней части насоса:

— Сильный износ шарикового подшипника вала насоса

Заменить подшипник

Выбрасывание масла через сапун:

— Уровень масла выше метки

Установить нормальный уровень

— Засорен сетчатый фильтр

Промыть фильтр

— Повреждена прокладка коллектора

Заменить прокладку

— Прогнут коллектор

Выправить или заменить коллектор

Насос усилителя рулевого управления — DT Spare Parts

Насос усилителя рулевого управления — DT Spare Parts 360-degreesarrow-downarrow-leftarrow-rightarrow-to-bottomarrow-topbadge-checkbarsbirthday-cakebookbriefcasecalenderchart-linecheckchevron-circle-rightchevron-downchevron-upcogscrowncubecubesdesktopenvelopeexclamation-squareexternal-linkeyefacebook-ffile-imagefile-pdffileflagforkliftgiftglobegoogle-plusgraduation-caphand-holding-boxhandshakehistoryhomeimageinstagramlanguagelinklinkedin-inlocation-arrowlockmalemap-marker-altmap-markermap-pinnewspaperpenphoneplus-squareprintquestion_filledquestionsafari-pinned-tabsearchseedlingshield-checkshopping-cartsitemapstarthumbs-uptimestwitterunlinkuserswhatsappwrenchxingyoutube
  • Файлы cookie отслеживания: Данные файлы cookie собирают информацию о просмотре посетителями наших веб-сайтов. Благодаря этому мы можем сделать структуру, навигацию и контент на нашем веб-сайте максимально удобными для пользователя.
  • Рекламные файлы cookie: Данные файлы cookie позволяют нам оптимальным образом адаптировать наш веб-сайт для каждого посетителя. Мы делаем это не только посредством контента на сайте, но также при помощи демонстрируемой рекламы.
  • Функциональные файлы cookie: Благодаря данным файлам cookie Вы можете воспользоваться важными функциональными особенностями сайта, такими как защищенные области на сайте. Включают анонимизированные аналитические файлы cookie.

Product Portrait

подходит для: Renault, Volvo

Арт. №: 2.53183замены 4057795416918замены 4057795416918

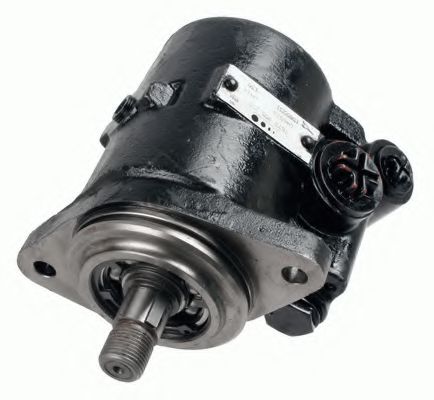

Насос гидроусилителя руля 2.53183 вырабатывает гидравлическое масло, необходимое для обеспечения легкости рулевого управления транспортным средством, и подает его к рулевому механизму. Встроенный редуктор обеспечивает бесперебойную работу привода, а подключенный тандемный насос подает топливо из бака на насос впрыска.

Без усадочных раковин корпус из литого под давлением алюминия включает в себя ротор с лопастями, которые производятся с высочайшей точностью и с наилучшими возможными показателями шероховатости поверхности из особо прочного материала, чтобы противостоять даже самым экстремальным условиям эксплуатации зимой, осложненным колебаниями температуры и наличием соли. Долговечность и маслонепроницаемость насоса гарантируется благодаря использованию высококачественного кольцевого уплотнения вала. Каждый насос во время производства проходит индивидуальную проверку на соответствие спецификации производителя.

Partner Portal

Partner Portal: https://dtpi.de/2.53183

360° view

PDF

Практические советы:

Перед заменой детали жидкость необходимо проверить. При обнаружении значительного содержания воды или частиц грязи жидкость необходимо заменить. В случае сильного загрязнения гидравлическую систему следует промыть, как описано в инструкции по сборке, поставляемой вместе с деталью. Монтажную поверхность необходимо очистить. Если во время сборки используется герметик, важно, чтобы он не попал в контур рабочей жидкости.

Винты для монтажа необходимо затягивать с моментом затяжки, указанным производителем. Соединения следует устанавливать вручную во избежание повреждения резьбы. Теперь необходимо прокачать систему: Рулевое колесо необходимо повернуть три раза влево и три раза вправо при поднятом переднем мосте. Во время последующей пробной поездки необходимо провести проверку на наличие утечек и откорректировать уровень жидкости.

Дополнительные ссылки

Другие товары из ассортимента продукции

Примечание: Аксессуары перечислены на соответствующей странице подробностей статьи на Partner Portal.

Request article or order in Partner Portal

Partner Portal: https://dtpi.de/2.53183

Вернуться к обзору

Подписаться на новостную рассылку

  • ежемесячно
  • Информация о продукции, полезные советы, мероприятия, промо-акции …

browser hint

Your browser version is outdated. Please update your browser. We recommend Google Chrome for optimal use of the website.

Download

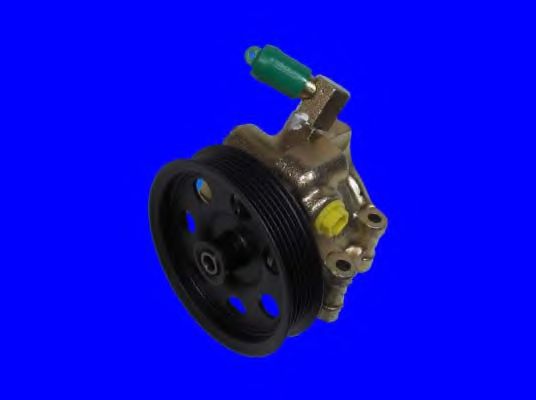

Насос гидроусилителя «ГАЗель-Бизнес»: основа простого управления грузовиком

12.12.2014 #Насос гидроусилителя # ГАЗ

Насос гидроусилителя «ГАЗель-Бизнес»: основа простого управления грузовиком

В современных моделях автомобилей семейства «ГАЗель-Бизнес» рулевое управление оборудуется гидроусилителем, который многократно облегчает управление грузовиком, снижает утомляемость водителя и повышает безопасность. Источником энергии для работы ГУР служит специальный насос — о насосах ГУР «ГАЗелей», их конструкции, работе и применимости читайте в этой статье.


Назначение насоса гидроусилителя руля

В легких грузовиках «ГАЗель-Бизнес» используется рулевое управление, оборудованное гидравлическим усилителем руля (ГУР). Данная система значительно облегчает управление автомобилем, так как благодаря ей водителю для совершения маневров приходится прикладывать к рулю меньшее усилие. Это снижает утомляемость водителя, улучшает эффективность его работы, а также повышает безопасность движения на автомобиле. Сегодня гидроусилитель ставится практически на все новые грузовики «ГАЗель-Бизнес» (ГАЗ-3302, 3221 и 2705), а также на родственные автомобили «Соболь».

В общем случае рулевое управление «ГАЗелей» с ГУР имеет несложное устройство. Его основу составляет рулевой механизм типа «винт-гайка» с циркулирующими шариками, в нем предусмотрен реечный поршень, который делит картер механизма на две полости (цилиндра). Также в механизме предусмотрен золотник, который распределяет потоки рабочей жидкости к цилиндрам при повороте рулевого колеса. Работает ГУР следующим образом: при повороте руля в ту или иную сторону золотник подает рабочую жидкость в один или второй цилиндр, и в результате разницы давлений реечный поршень сдвигается и повышает поворотное усилие на колесах.

Для работы ГУР необходима подача рабочей жидкости (масла) в рулевой механизм, причем жидкость должна поступать в цилиндры под высоким давлением, иначе она не смогла бы оказывать усилие на реечный поршень и двигать его. Решает эту задачу специальный насос гидроусилителя — он нагнетает рабочую жидкость в цилиндры механизма ГУР, обеспечивая необходимое для работы гидроусилителя давление.

В автомобилях «ГАЗель-Бизнес» используются простые по конструкции и надежные в работе насос гидроусилителя.


Устройство и работа насоса ГУР «ГАЗель-Бизнес»

Горьковский автозавод устанавливает на свои автомобили наиболее популярные и распространенные сегодня пластинчатые (или шиберные) насосы двукратного действия. Эти насосы при довольно простом устройстве отличаются высокой эффективностью работы, надежностью и малой стоимостью.

Насос данного типа в общем случае состоит из нагнетательной секции, привода со шкивом и системы подводящих и отводящих патрубков. Главную роль в насосе играет нагнетательная секция, имеющая элементарное устройство. Ее основу составляет ротор с радиально расположенными пазами, в которые свободно вставлены подвижные пластины (или шиберы). Ротор помещен в статор (корпус насоса), внутренняя полость которого имеет эллиптическую форму, причем ротор установлен таким образом, что в наиболее узком месте он практически касается стенок статора. В результате, справа и слева от ротора образуется две полости, которые и играют главную роль в нагнетании рабочей жидкости. Вся эта конструкция закрывается крышкой, в которой имеется четыре окна — по два над каждой из полостей. Одно окно каждой камеры соединено с впускным (или всасывающим) патрубком насоса, второе — с выпускным (или нагнетательным) патрубком насоса.

Работает насос следующим образом. При запуске двигателя ротор насоса начинает вращаться с большой скоростью, пластины (которые, как мы помним, свободно установлены в пазах) под действием центробежных сил выходят из своих пазов и упираются в стенки статора — так образуется ряд герметичных камер с изменяющимся объемом. Именно изменение объема камер, образуемых пластинами, стенкой статора и кромкой ротора, и обеспечивает нагнетание рабочей жидкости.

Процесс этот происходит следующим образом. При прохождении камеры под всасывающим окном, ее объем постепенно увеличивается (так как пластины, проходя по эллипсу, все дальше выдвигаются из ротора), в ней возникает разрежение, и рабочая жидкость, имеющая нормальное атмосферное давление, всасывается в эту камеру. Далее камера с жидкостью выходит из-под впускного окна, при прохождении эллипса пластины снова начинают задвигаться в ротор, и объем камеры уменьшается. Вследствие этого давление рабочей жидкости в камере повышается, и как только камера окажется под нагнетательным окном, масло под высоким давлением будет направлено к механизму ГУР.

Так как в насосе такой конструкции сразу две полости (справа и слева от ротора), то нагнетание рабочей жидкости происходит дважды за один оборот ротора. Поэтому данная конструкция и называется насосом двукратного действия.

Конструктивно насос ГУР представляет собой компактный агрегат, в котором предусмотрен приводной шкив (он посредством вала соединен с ротором), штуцеры для подключения к гидравлической системе гидроусилителя, и проушины для установки на моторе. Монтируется насос обычно с правой стороны двигателя (для чего предусмотрен специальный кронштейн, сегодня многие моторы выпускаются в модификациях под ГУР и без ГУР — их отличие как раз и заключается в наличии или отсутствии кронштейна), его привод осуществляется с помощью обычной клиноременной передачи.


Модели и применимость насосов гидроусилителя ГАЗ-3302

На сегодняшний день в автомобилях «ГАЗель-Бизнес» и «Соболь» используется широкое разнообразие насосов ГУР. Это обусловлено различными характеристиками устанавливаемых на горьковские коммерческие грузовики моторов — под каждый силовой агрегат подбирается свой насос гидроусилителя.

Выбор насосов производится исходя из оборотов, развиваемых двигателем (бензиновые моторы более оборотисты, чем дизельные, поэтому одинаковые насосы в них будут работать по-разному), присоединительных размеров, установленного рулевого управления и т.д.

Можно выделить несколько основных групп насосов ГУР, используемых на «ГАЗелях»:

• Насосы для бензиновых двигателей ЗМЗ и УМЗ;
• Насосы для дизельных двигателей ГАЗ-560;
• Насосы для дизельных двигателей Cummins ISF 2.8;
• Насосы для дизельных двигателей Andoria.

Сегодня существует большое количество моделей насосов ГУР, многие из которых представлены в нескольких модификациях (они отличаются, обычно, диаметром шкива и некоторыми характеристиками). Каждый насос используется на своем двигателе и в определенных модификациях автомобилей «Газель», поэтому при его замене необходимо руководствоваться инструкцией по эксплуатации грузовика.

Наиболее широкое применение находят насосы гидроусилителя производства БАГУ (ОАО «Автогидроусилитель», город Борисов, Республика Беларусь), немецкие насосы ZF, а также оригинальные насосы Cummins. Насосы БАГУ и ZF ставятся на моторы ЗМЗ, УМЗ и Andoria, насосы Cummins — только на одноименные дизели.


Рекомендации по эксплуатации и обслуживанию насоса ГУР

Насос гидроусилителя «ГАЗель-Бизнес» нуждается в минимальном техническом обслуживании. В частности, необходимо периодически проверять насос на предмет утечек масла через его сальник и патрубки, а также выполнять (если это необходимо) регулировку натяжение ремня привода. Регулировка производится очень просто — достаточно ослабить болты, удерживающие насос на кронштейне, изменить положение насоса (отодвинуть или придвинуть его) относительно кронштейна, и при достижении рекомендуемого производителем натяжения ремня затянуть болты.

С течением времени насос приходит в негодность — его детали подвергаются износу и поломкам, что может проявляться посторонним шумом (свистом), ухудшением управляемости, сложным поворотом руля в его различных положениях и т.д. Также может появляться течь сальника или в других местах насоса. Во всех этих случаях делать ремонт насоса ГУР не имеет смысла, так как проще и значительно дешевле поставить новый насос в сборе.

Продление ресурса насоса и всей системы гидроусилителя достигается простыми способами. Главное — своевременно пополнять масло в бачке ГУР, проверять систему на наличие утечек, а также соблюдать простейшие правила эксплуатации рулевого управления с гидроусилителем. В первую очередь, не стоит долго (на протяжении нескольких секунд) удерживать руль в крайнем правом или в крайнем левом положении, так как это может привести к поломке гидроусилителя.

Правильная эксплуатация, регулярный осмотр, своевременная регулировка и замена насоса ГУР — основа надежной работы гидроусилителя на протяжении многих лет.
