На табло в машине горит значок аккумулятора – Почему горит значок аккумулятора на панели приборов, что делать

Содержание

Загорелась лампочка аккумулятора: причины, диагностика и ремонт

Приборная панель современного автомобиля имеет большое количество различных значков и обозначений. При этом значки на панели приборов с учетом их расшифровки зачастую принято делить на три группы: информационные, предупреждающие и аварийные.

Если говорить о распространенных неполадках, автовладельцы часто сталкиваются с ситуацией, когда горит значок аккумулятора на панели приборов. Как правило, если загорелась лампа аккумулятора, это может указывать на неисправности АКБ или генератора, а также бортовой сети.

Неисправным может оказаться и сам датчик, отвечающий за то, что на панели приборов горит аккумулятор при возникновении определенных сбоев и поломок.  Далее мы рассмотрим, по каким причинам горит «чек» аккумулятора, а также что нужно проверить в рамках поиска той или иной неисправности.

Читайте в этой статье

Загорается лампочка аккумулятора: почему горит лампа АКБ на панели

Начнем с того, что каждый водитель во время запуска двигателя обращал внимание на красный значок аккумулятора, появляющийся при повороте ключа в замке зажигания. При этом горит индикатор аккумулятора до того момента, пока двигатель не заведется. Другими словами, в норме значок АКБ тухнет после запуска ДВС.

Так вот, когда двигатель не запущен и включается зажигание, происходит самодиагностика всех систем автомобиля перед запуском. После такой проверки некоторые индикаторы  спустя небольшой промежуток времени гаснут, другие погаснут после запуска мотора. То же самое происходит и с АКБ. Если с аккумулятором все в норме, при работающем моторе на него идет зарядка, тогда лампа аккумулятора горит небольшое количество времени (несколько секунд) и затем гаснет.

Другими словами, схема такова, что после включения зажигания напряжение через предохранитель подается на контрольную лампу аккумулятора (лампа заряда АКБ) на панели приборов.

Затем напряжение проходит через диоды, реле-регулятор, щетки, контактное кольцо и обмотку. После запуска мотора напряжение на выводах лампочки аккумулятора выравнивается, лампочка гаснет. Параллельно идет зарядка АКБ. Если же горит аккумулятор на панели постоянно или происходит периодическое загорание такого значка, тогда это указывает на неисправности.

Итак, чтобы понять,  почему горит лампочка аккумулятора, нужно разобрать причины, по которым может загореться лампа АКБ. Сразу отметим, данный индикатор контролирует связку аккумулятора и генератора. Давайте разбираться.

Горит лампочка зарядки аккумулятора: возможные причины неисправности

Как известно, аккумулятор автомобиля тесно связан с генератором. Для запуска мотора электричество от АКБ подается на стартер, однако после того, как ДВС начинает работать, ток вырабатывает генератор, который крутится от работающего двигателя.

В этом случае АКБ находится в режиме подзарядки от генератора. При этом если обороты двигателя повышаются, то растет и напряжение, которое выдает генератор. Чтобы не допустить перезарядки АКБ или подачи слишком высокого напряжения, на генераторе стоит реле-регулятор.

Основная задача  устройства сводится к тому, чтобы ток от генератора на АКБ всегда был оптимальным, то есть напряжение не зависит от оборотов мотора. Так удается постоянно получать и поддерживать  необходимое напряжение.

Так вот, лампочка аккумулятора чаще всего загорается  тогда, когда на АКБ не идет зарядка от генератора. Получается, водитель завел машину от аккумулятора, двигатель начал работать, однако значок аккумулятора горит (лампа аккумулятора не гаснет).

Как правило, в списке частых поломок можно выделить:

  • неполадки реле-регулятора;
  • выход из строя диодного моста;
  • ремень генератора оборван, плохо натянут или проскальзывает;
  • сильные люфты подшипников генератора и подклинивание;
  • перегорание предохранителей;
  • плохие контакты на клеммах аккумулятора, на выходе генератора, на проводе массы;
  • обрыв цепи генератора;
  • износ щеток генератора или щеткодержателей;
  • возможны проблемы с выключателем зажигания;

Что делать если горит лампа аккумулятора или лампа не горит, но зарядки нет: диагностика

В ситуации, когда горит лампочка аккумулятора на работающем двигателе, нужно проверить напряжение на клеммах АКБ мультиметром. Сделать это можно быстро, а само напряжение в норме должно быть 13.5-14.3V. В случае, когда зарядки нет, напряжение будет около 12V.

Чтобы проверить  состояние  зарядки более детально, нужно заготовить пару отверток (плоскую и крестовую), контрольную лампу на 12V, мультиметр, нож и плоскогубцы, а также мелкую наждачку. Теперь рассмотрим основные неполадки, когда загорается лампочка аккумулятора.

  • Первое, зарядка от генератора идет, тестер на клеммах АКБ показывает напряжение 12В, а сама батарея разряжена. В такой ситуации потребуется зачистка клемм, а также проводов. После зачистки  снова промеряется напряжение на АКБ.

Если зачистка не дает результата, тогда нужно проверить напряжение на клемме генератора (один щуп мультиметра подсоедините к клемме генератора, а второй на массу). Если напряжение окажется выше, чем на клеммах АКБ, потребуется зачистить клеммы генератора.  Также может потребоваться полностью заменить провод от генератора на аккумулятор.

  • Второе, аккумулятор разрядился, при этом напряжение на АКБ составляет 14V, однако под нагрузкой просаживается. В этом случае причиной может быть плохое натяжение ремня генератора, проблемы со шкивом, выход из строя или износ подшипников генератора.

Также нужно проверять диодный мост и обмотку статора, так как пробой одного диода может привести к тому, что зарядка недостаточна. Чтобы это поверить, зажигание нужно выключить, затем проверить генератор, его диоды и другие элементы мультиметром. Параллельно проверяются и щетки генератора (если их длина меньше 5 мм., щетки генератора нужно менять).

Еще одна ситуация, когда зарядка на батарею не поступает, может быть связана с тем, что перегорел предохранитель. Обычно это предохранитель Ф10 с номиналом 10 А.  В ряде случаев его замена может решить проблему. Также неполадка может быть в замке зажигания или реле. Для определения требуется прозвон мультиметром.

  • Отметим, что бывает и так, когда после поворота ключа в замке зарядки нет, но приборы работают. Для проверки нужно снять провод с клеммы генератора, после чего подключить его на минус или на кузов. Если контрольная лампа загорелась, тогда вышла из строя обмотка возбуждения генератора.

Часто виновником может оказаться плохой контакт в разъеме на саму лампу АКБ. Чтобы исключить данную неполадку, нужно зачищать все контакты и разъемы. Если проблема в лампочке (горит не ярко, с перебоями или не горит), тогда внимание следует обращать на другие значки. Если индикаторы горят тускло, тогда проблема не в лампе. Если же остальные индикаторы светятся ярко, тогда сама лампочка АКБ или ее контакты могут быть неисправны.

Кстати, может оказаться, что после включения зажигания горит лампа АКБ, далее не гаснет или моргает после запуска ДВС. Значок аккумулятора на панели показывает, что зарядка или прерывистая, или не идет. Часто причиной является плохой контакт провода с соответствующим разъемом, который выполнен на самой приборной панели.

Если все перечисленные выше проверки не дали результатов,  тогда нужно переходить к тому, как проверить реле-регулятор. Чтобы это сделать, подается напряжение на контакты. Также проверяется напряжение на щетках. В случае, когда напряжение 12V, реле работает нормально. Если же нет, тогда потребуется его замена.

Подведем итоги

Как видно, существует много причин, по которым возникают проблемы с зарядкой АКБ. При этом часто значок АКБ  на панели может гореть постоянно, моргать или же наоборот, не загораться. Чтобы обнаружить причину необходимо проверять отдельные элементы пошагово так, как это было рассмотрено выше.

Напоследок отметим, что сначала нужно проверить состояние самой АКБ, батарея должна быть полностью исправна. Параллельно следует выяснить, нет  ли проблем с электрооборудованием в авто, в результате чего может наступать быстрый разряд аккумулятора во время простоя.

Если аккумулятор в норме, нет других скрытых причин для его разряда, тогда  часто виновником становится генератор, реле – регулятор  или плохой контакт. При этом после проведения квалифицированной диагностики удается  определить, локализовать и качественно устранить неисправность.

Читайте также

krutimotor.ru

Почему горит значок аккумулятора на панели авто

Современные авто имеют на приборной панели значок-индикатор аккумулятора, который загорается в момент запуска и затем гаснет при исправности всей цепи генератора и АКБ.

У водителей случается несколько вариаций проблем с этим индикатором:

  1. Лампочка не гаснет после запуска двигателя и постоянно горит индикатор аккумулятора.
  2. Во время движения индикация АКБ, то загорается, то гаснет. В последствии может начать светиться постоянно.

Причин для свечения индикатора аккумулятора существует достаточно много, для выявления точного диагноза потребуется действовать путем перебора.

Горит индикатор аккумулятора — причины и действия


Если лампочка загорелась в процессе движения авто:

  • Износились щетки генератора

В процессе эксплуатации машины щетки постоянно вовлечены в процесс выработки электричества и заряжают аккумулятор.

В среднем срок жизни этих элементов 50 тыс.км пробега (плюс — минус 5 тысяч километров).

Проверьте состояние щеток и не «зависли» ли они. Если состояние неудовлетворительное проведите замену.

⦁ Ослаб ремень генератора, появились трещины, разрывы

Если ремень только заменен — причиной, что индикатор аккумулятора не гаснет, может служить его слабое натяжение. Дайте полную нагрузку на электрику — если появится свист, нужно еще подзатянуть ремень.

Если же по срокам пора менять деталь, то горящий индикатор АКБ в салоне может указывать на слабую зарядку именно по этой причине. Чтобы датчик погас, замените ремень ГРМ и лампочка аккумулятора погаснет.

После включения зажигания:

  • Перегорело реле-регулятор генератора или ослаб контакт

Проблема может влиять на недозаряженность аккумулятора или полное отсутствие. Выход из строя этого элемента встречается на авто и мотоциклах.

Одна из причин слабый контакт провода с разъемом приборной панели — в процессе движения из-за вибрации контакты могут рассоединяться. Второй вариант неисправность самого реле — для диагностики его работы проверьте напряжение на щетках — должно быть 12V, при неисправности, когда показатель низкий или выше 14,7 — замена реле.

  • Требуется замена реле контроля лампы АКБ

Если реле-регулятор в норме, частой заменой служит реле лампочки.

  • Сгорание или разрыв обмотки возбуждения ротора

Проверьте обмотку мультиметром в режиме измерения сопротивления, в норме показатели — 1,8-5 Ом.

Для этого поднесите выводы мультиметра к кольцам ротора, большая величина показателей говорит о разрыве цепи.

Также проверьте качество пайки в местах прикрепления на предмет осыпания изоляции и потемнений.

В обоих случаях требуется замена статора.

ВИДЕО ИНСТРУКЦИЯ

  • Плохой контакт между генератором и аккумулятором

Замерить омметром напряжение на клеммах генератора и аккумулятора. Сравнить показатели — при разнице проверить плюсовой контакт генератора, клеммы и выводы аккумулятора, массу, клеммы монтажного блока.

  • Пробой или обрыв диодов моста

При некорректной работе диодов может наблюдаться периодическое мигание индикатора АКБ на панели. Диагностировать проблему можно с помощью прозвона мультиметром под нагрузкой или на станции у электрика.

Поочередно проведите проверку на замыкание, обрыв и пробой диодов, при необходимости произведите ремонт.

neknopka.ru

Почему горит лампочка аккумулятора, как устранить эту проблему

В водительской практике случается множество ситуаций, когда требуется проявить сноровку и блеснуть знаниями, речь идет не только о вождении, но и о технической части автомобиля. Сегодня мы постараемся помочь разобраться с причиной почему на приборной панели во время движения не гаснет лампочка индикатора аккумулятора и как эту проблему устранить.

Начнем с того, что нормой для большинства современных автомобилей считается, когда во время запуска двигателя на приборной панели загораются две индикаторных лампочки – аккумулятора и давления масла. Через пару секунд они должны погаснуть, однако нередко индикатор АКБ не гаснет.

Причин подобной неисправности может быть несколько. Так индикатор аккумулятора может не гаснуть во время движения из-за того, что батарея не получает зарядки. Чтобы устранить этот дефект необходимо познакомиться с принципом того, как осуществляется подзарядка. Аккумулятор питает генератор, который во время работы двигателя вырабатывает необходимое для подзарядки АКБ электричество путем вращения оси через ременную передачу к прикрепленной к аккумулятору шестерне. Нередко этот самый ремень рвется и как следствие прекращается подзарядка аккумулятора, а на приборной панели загорается зловещий красный индикатор.

Устранить неисправность можно с помощью простой замены вышедшего из строя ремня генератора на новый. Доверить подобную процедуру вы можете как специалистам СТО, так и произвести ее самостоятельно, поскольку она довольна проста и под силу любому автовладельцу, который хотя бы чуть-чуть знаком с технической составляющей железного коня.

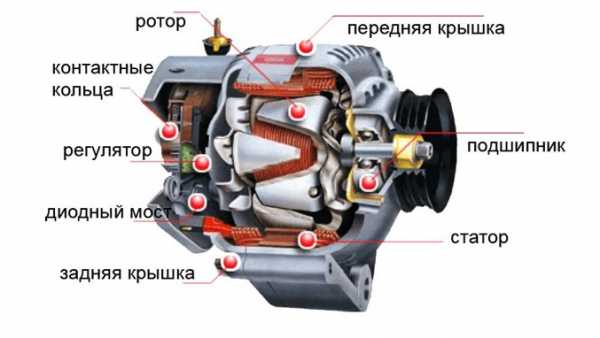

Вал генератора (который, к слову, называется статор) любого автомобиля с одной стороны обладает графитовыми щетками, способствующих выработке электричества. С течением времени они изнашиваются и таким образом прекращают генерировать электричество, а следовательно и не осуществляется зарядка аккумулятора. Именно обозначенное и является второй причиной того, что во время движения на щитке приборов не гаснет индикатор аккумулятора. Естественно, что устранить этот дефект опять-таки поможет банальная замена щеток генератора.

Лампочка индикатора аккумулятора может не гаснуть и в случае, если перегорит реле регулятор генератора, которое подает ток установленного напряжения. В этом случае не обойтись без замены реле.

Что такое статор вы уже знаете, поскольку выше мы об этом говорили. Помимо щеток, он имеет медную обмотку. Для беспроблемной эксплуатации автомобиля эта обмотка должна быть целой, однако нередко она рвется и в этом случае генератор прекращает выработку электричества, как следствие – аккумулятор перестает заряжаться и (та-дам!) на приборной панели не гаснет индикатор АКБ. В этом случае вам не обойтись без замены статора. Стоит отметить, что данная процедура довольно трудоемка и требует специфических знаний, конечно, вы можете постараться реализовать ее самостоятельно, однако мы настоятельно не советуем вам этого делать и рекомендуем обратиться за помощью к настоящим профессионалам, имеющим богатый опыт в проведении подобных работ.

Мы перечислили лишь основные неисправности, которые могут стать причиной того, что на приборной панели не будет гаснуть индикатор аккумулятора. Как видите, в основном виной всему проблемы с генератором. Посему, смеем предположить, что не лишним будет указать также еще несколько моментов, которые позволят установить неисправность генератора.

1. При работающем двигателе необходимо померить напряжение на клеммах аккумулятора – оно должно быть в пределах 14,2 – 14,7 В. Если же ваша АКБ демонстрирует меньший заряд, то причиной всему неисправный генератор.

2. Существует еще один, так называемый народный, способ определить неисправность генератора. При работающем двигателе вам необходимо снять одну клемму с аккумулятора (подобную процедуру следует проделывать в резиновых перчатках во избежание получения различного рода травм). Если автомобиль несмотря на это продолжает работать, значит с генератором все в порядке и в ремонте он не нуждается.

3. И наконец самый простой, но от этого не менее действенный, способ установить неисправность генератора. Взгляните на приборную панель, если помимо индикатора аккумулятора, тускло будут гореть и другие приборы (подсветка, салонные часы и пр.), то вам предстоит поездка на СТО.

Надеемся, наши советы окажутся вам полезными и помогут сохранить время и нервы. Желаем, чтобы ваш железный конь ломался как можно реже и чтобы несмотря ни на что от каждой поездки на собственном автомобиле вы получали исключительно положительные эмоции и яркие впечатления. Любите свой автомобиль и в знак благодарности он ответит вам долгими годами беспроблемной эксплуатации.

autopulse.net

Горит лампочка зарядки аккумулятора, но зарядка есть

Лампочка зарядки аккумулятора является одним из основных индикаторных устройств приборной панели. Не случайно, даже на многих современных автомобилях с бортовыми компьютерами индикатор зарядки АКБ вынесен отдельным элементом.

Начиная движение, необходимо убедиться в исправности системы зарядки аккумуляторной батареи. Именно эту информацию дает лампочка (светодиод) зарядки аккумулятора.

Последовательность контроля системы с помощью лампочки зарядки аккумулятора

Контроль неисправности производится в три этапа:

1. При включении зажигания

При включении зажигания значок АКБ должен засветиться.

Если лампочка зарядки аккумулятора не горит при включении зажигания, то это может свидетельствовать о:

В любом случае, заводить автомобиль, тем более на нем передвигаться крайне нежелательно без установки причин неисправности.

2. При запуске двигателя

Если индикатор на первом этапе загорается, включают старт двигателя. В случае, если и после запуска двигателя на панели горит значок аккумулятора, возможны следующие неисправности:

  • неисправность реле-регулятора напряжения генератора;
  • неисправность блока управления приборной панелью;
  • повреждение электропроводки;
  • плохие контакты клемм аккумулятора;
  • пробуксовывание или обрыв ремня генератора;
  • заклинивание генератора.

В таком случае начинать движение следует только в случае острой необходимости или для следования в светлое время суток к месту стоянки либо ремонта.

Видео — возможная причина на автомобилях ВАЗ:

3. Во время движения

В случае, если значок АКБ погас на втором этапе, но в процессе движения снова загорается лампа зарядки аккумулятора  либо начинает моргать, движение можно продолжить, но только к месту предполагаемого ремонта.

Причиной моргания могут быть:

Схема подключения

Классической схемой подключения лампочки зарядки аккумулятора является схема, изображенная на рисунке:

В момент включения контактной группы замка зажигания К на левый вывод лампочки зарядки аккумулятора поступает положительное напряжение АКБ.

Если генератор не вращается, на правом выводе лампочки Л будет низкое напряжение. Она будет светиться. Одновременно лампа обеспечивает пусковой ток якоря генератора. В такой схеме включения, если неисправна лампочка, пусковой ток якоря будет отсутствовать, и генератор не начнет давать напряжение для зарядки после запуска двигателя.

После запуска двигателя автомобиля и на правый вывод лампочки Л будет поступать напряжение с дополнительного выпрямительного моста. Разность потенциалов на выводах лампочки будет отсутствовать, индикатор гаснет.

В современных автомобилях для обеспечения пускового тока параллельно лампочке зарядки ставят еще более надежные шунтирующие резисторы, которые обеспечивают зарядку даже при неисправной лампе.

В большинстве автомобилей после 2000 года выпуска работой лампочки зарядки аккумулятора управляет электронный блок приборной панели. Цифровая схема измеряет напряжение бортовой сети и дает сигнал на включение индикатора в случае его несоответствия установленным значениям.

Автомобили BMW, VW, AUDI и других «солидных» производителей оборудованы системой контроля зарядки аккумуляторной батареи, которая позволяет увеличить ресурс аккумулятора, избежать явлений кипения и перезаряда.

В таких схемах лампочка зарядки аккумуляторной батареи управляется этими системами, алгоритм работы которых довольно сложен. В этом есть свое преимущество: система точно диагностирует место неисправности. Если загорелся индикатор зарядки, достаточно подключить компьютерную диагностику, и она самостоятельно определит конкретное место или узел неисправности.




Во всех остальных случаях, если лампочка зарядки аккумуляторной батареи работает некорректно, требуется определение неисправности с помощью контрольно-измерительных устройств.

Порядок диагностики системы зарядки аккумулятора в различных ситуациях свечения лампочки

1. Не светится вообще, ни при каких условиях

Наиболее вероятным является выход из строя самой лампы.

Доступ к ней можно осуществить, только демонтировав приборную панель. Во многих случаях это непростая задача, поэтому начинать контроль лучше с проверки напряжения зарядки при заведенном двигателе. Если оно находится в пределах от 13, до 14,5 Вольт, значит система зарядки в норме.

Следует проверить предохранители, обслуживающие приборную панель. Можно отключить-подключить разъем приборной панели. Иногда можно, не снимая приборную панель, нащупать гнездо лампочки генератора сзади панели и, вращая на четверть оборота против часовой стрелки, снять лампу. После этого ее необходимо прозвонить и, в случае неисправности, заменить.

Отсутствие свечения лампочки может быть следствием обрыва проводки, идущей к генератору. Толстый провод (плюсовой зарядный) оборваться не может, но в некоторых моделях автомобилей он имеет плавкую вставку, конструктивно закрепленную на проводе таким образом, что ее можно не заметить.

Следует проверить наличие напряжения аккумулятора на контакте толстого провода генератора. Тонкий проводник, идущий на генератор, часто бывает неисправен.

Иногда, чтобы экстренно запустить генератор, к тонкому проводнику через небольшую (салонную) лампочку подают положительное напряжение с аккумулятора, тем самым обеспечивая пусковой ток. Если реле-регулятор напряжения исправен, генератор начинает работать, в таком случае можно доехать до места ремонта.

2. Лампочка зарядки аккумулятора не горит, но зарядка есть

Возможные неисправности – обрыв нити накала лампочки или неисправность контактов приборной панели. Многие автолюбители, зная, что аккумулятор заряжается, пренебрегают этой неисправностью, и продолжают эксплуатировать автомобиль. До поры, до времени.

Опыт подсказывает, что аккумулятор может разрядиться в самый неподходящий момент, и об этом необходимо знать заранее. Для этого и нужен индикатор зарядки!

Свечение лампочки зарядки аккумулятора может отсутствовать при плохой «массе». Если автомобиль заводится от аккумулятора нормально, возможно, нарушен контакт между кузовом автомобиля и минусовой клеммой АКБ, кузовом автомобиля и двигателем. Это довольно частая неисправность, даже для автомобилей с небольшим пробегом.

3. Мигает во время движения

Моргание лампочки – свидетельство «провалов» напряжения генератора. Лучше, конечно, в таком случае продиагностировать напряжение бортовой сети в динамическом режиме.

Это позволяет сделать даже простейший OBD-сканер. После подключения к автомобилю сканера, следует в движении обратить внимание на колебания напряжения бортовой сети, меняя ритм движения, включая-выключая различные электроприборы.

Возможные причины такой неисправности – замыкания электропроводки, пробуксовывание шкива генератора. Особое внимание следует уделить проблеме, если моргание сопровождается наличием посторонних запахов в салоне горючего происхождения. Замыкание электропроводки – главный враг автолюбителя (после ДТП и гаишников 😉 ).

4. Работает в штатном режиме, но зарядка отсутствует

В этом случае следует обратить внимание на качество клемм, надежность «массы» в соединениях минусовая клемма АКБ – кузов автомобиля, кузов автомобиля – двигатель. В отдельных случаях система электроники может сбоить и не видеть отсутствие зарядки.

Каждый автолюбитель, начиная движение, должен в обязательном порядке проверить показания приборов контроля, в том числе и индикатора заряда АКБ.

Регулятор холостого хода РХХ что это такое и как его проверить на работоспособность.

Чем можно обработать двери автомобиля от замерзания в холодное время года.

Как правильно заряжать AGM-аккумуляторы https://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/akb/agm-akkumulyatory.html и чем они отличаются от обычных.

Видео — в чем может быть проблема, если горит лампочка зарядки аккумулятора, но зарядка есть:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу

Как быстро избавиться от царапин на кузове авто

Добавить свою рекламу

Выбор полезных принадлежностей для автовладельцев

Добавить свою рекламу

Товары для авто сравнить по цене и качеству >>>

Добавить свою рекламу

voditeliauto.ru

Горит аккумулятор на панели приборов

Современный автомобиль — это технически сложное устройство. Огромное количество деталей в автомобиле объединены в различные системы. Основные системы автомобиля имеют элементы контроля и индикации неисправности. Для безопасной эксплуатации, каждый владелец автомобиля должен знать значение всех индикаторов на щитке приборов.

Горящий значок аккумулятора на щитке приборов сообщает о неисправности электрооборудования автомобиля

Основной принцип, которого придерживаются все производители автомобилей — это цвет индикаторов. Желтый значок неисправности  сообщает о том, что неисправность есть, необходимо принять меры к устранению, но, как правило, можно продолжить движение к месту диагностики и ремонта. А если загорается индикатор красного цвета, то это серьезная проблема и необходимо срочно принять меры к устранению неисправности.

Рассмотрим ситуацию, когда при работающем двигателе горит аккумулятор на панели приборов.

Как определить, что есть неисправность?

При каждом включении зажигания загораются все индикаторы на панели приборов, так происходит самодиагностика систем. Во время этого процесса необходимо обратить внимание, что лампы всех индикаторов исправны. Основная часть индикаторов после самодиагностики гаснет и остается гореть только несколько ламп.

Среди них обязательно должен загореться красный значок аккумуляторной батареи. Так и должно быть, пока нет причин для беспокойства. Горящий значок показывает, что в данный момент генератор не заряжает батарею.

Горящий значок показывает, что в данный момент генератор не заряжает батарею

Теперь запустим двигатель. Сразу после этого горящий значок аккумуляторной батареи должен погаснуть, что свидетельствует о том, что генератор заработал и стал заряжать аккумуляторную батарею. Совсем другая ситуация, если индикатор не погас или он внезапно загорелся при  работающем двигателе.

Необходимо запомнить главное — если при работающем двигателе горит значок аккумулятора на панели приборов, то в системе электрооборудования есть серьезная неисправность.

Как выполнить диагностику без инструмента?

Для проведения самостоятельной диагностики неисправности необходимо заглушить двигатель, открыть капот и выполнить первичный осмотр. Особое внимание нужно обратить на ремень привода генератора. Очень часто причиной того, что загорелся значок аккумулятора на панели приборов, является обрыв приводного ремня. При такой неисправности генератор не вращается и не вырабатывает ток. В этом случае необходимо определить какие еще агрегаты приводил в действие порвавшийся ремень.

Если ремень привода генератора приводил  в действие только сам генератор или генератор и насос гидроусилителя, то можно попробовать добраться к месту ремонта своим ходом. Для этого необходимо выключить все электрические потребители, которые возможно (фары, кондиционер, вентилятор отопителя салона, аудиосистему)и которые не повлияют на безопасность движения. При условии того, что аккумуляторная батарея заряжена можно проехать от десяти до пятнадцати километров. В том случае, если этот ремень приводил в действие также и водяной насос охлаждения двигателя, то ехать нельзя. Необходимо проводить замену ремня на месте или отбуксировать автомобиль к месту ремонта.

Далее рассмотрим ситуацию, когда  ремень привода генератора не порвался и он достаточно натянут. Натяжение ремня легко проверить нажав на него рукой, он должен прогибаться неболее, чем на полтора сантиметра. Необходимо осмотреть провода, которые крепятся к генератору. Неисправность может заключаться в том, что одно из креплений ослабло и нет необходимого электрического контакта. Также необходимо внимательно осмотреть клеммы аккумуляторной батареи.

Фото сломанного реле-регулятора генератора авто

Окисленные клеммы аккумулятора тоже часто являются причиной плохого заряда аккумуляторной батареи. На этом все предварительные диагностические действия, которые не требуют специального инструмента, закончены.

Диагностика инструментальная

Для дальнейшей диагностики нам потребуется вольтметр. Необходимо проверить напряжение на клеммах аккумулятора при выключенном двигателе. Показания исправной и заряженной батареи должны быть в диапазоне между 12,2-12,5 вольт. Если показатели ниже, чем 12,2 вольта, то необходимо зарядить аккумуляторную батарею специальным зарядным устройством, а если батарея не заряжается или быстро теряет заряд, то ее необходимо заменить на новую.

Проверку напряжения генератора выполняют на заведенном двигателе, при полностью заряженной аккумуляторной батарее. В режиме холостого хода двигателя, при выключенных потребителях напряжение на клеммах аккумулятора должно быть в пределах от 13,0 до 14,0 вольт. При увеличении оборотов двигателя до 3000 обортов в минуту напряжение должно увеличится. Верхний предел напряжения, как правило, составляет 14,5 вольт.

Также необходимо выполнить повторную проверку при включенных электрических потребителях (включенном ближнем свете фар, аудиосистеме, вентиляторе отопителя). Показания вольтметра при такой проверке будут ниже, но при   3000 оборотах в минуту не должны быть меньше 13 вольт. Если показания вольтметра не укладываются в эти параметры или напряжение отсутствует вообще, то неисправен генератор.

Неисправности генератора

Мы начали наш рассказ с того, что загоревшаяся на панели приборов лампа неисправности, которая выглядит как маленький красный аккумулятор заставила нас остановить автомобиль и выполнить диагностику неисправности. Мы определили кода можно продолжить движение своим ходом и когда этого делать нельзя. Теперь мы определили, что неисправен именно генератор. Рассмотрим возможные варианты неисправности этого агрегата. Вот полный перечень того, что может выйти из строя в генераторе:

  • износ щеток
  • неисправность реле регулятора
  • неисправность выпрямителя (диодного моста)
  • износ коллектора ротора
  • обрыв обмоток статора или ротора

Большую часть этих неисправностей можно устранить заменой неисправных деталей на новые. Обязательно при проведении ремонта нужно обратить внимание на состояние подшипников генератора. Дивгностику генератора лучше проводить на специальном стенде под нагрузкой.

www.avtokrasim.ru

Почему горит лампочка аккумулятора на панели автомобиля

Приборная панель автомобиля − наиважнейший элемент технического средства, так как через приборы происходит диалог между человеком и машиной. Следить за показателями и индикаторами приборной панели следует постоянно, контролируя происходящие изменения или же, наоборот, стабильность работы узлов двигателя.

Что происходит когда на панели горит лампочка аккумулятора?

Разберемся, когда же следует придавать значение горящей лампочке аккумулятора. Она загорается каждый раз при запуске двигателя автомобиля, но когда мотор уже работает и механизм заряда аккумуляторной батареи исправен, индикатор должен гаснуть. То есть факт загорания лампочки зарядки аккумулятора сам по себе является вполне нормальным явлением, но вот отсутствие ее затухания свидетельствует об отклонении в работе, а именно: недостаточной зарядке устройства.

Датчик аккумулятора на панели приборов может сигнализировать об одной из его неисправностей

Идентификация неисправностей и их причины

Загоревшаяся лампочка аккумулятора информирует автолюбителя о возникновении неисправности. Как правило, сбои, повлекшие за собой отсутствие зарядки, возникают либо в генераторе, либо в самом аккумуляторе автомобиля.

Неисправность аккумулятора. Выявить отклонения в работе самой аккумуляторной батареи достаточно просто, следует снять вызвавший подозрения агрегат и поставить на его место другой (новый или рабочий). И сравнить показатели приборной панели: если лампочка погасла − смело делаем вывод о проблеме в самом аккумуляторе. А проблема эта может возникнуть при сульфитации пластин, которая в некоторых случаях устраняется путем ремонта. Если же произошло замыкание пластин, то устройство подлежит замене.

Установка нового аккумулятора

Следует помнить, что батарея может быть исправна, но разрядиться вследствие оставленного включенным света фар или автомагнитолы при выключенном двигателе. Необходимо проанализировать собственные действия, которые предшествовали показателям горящей лампочки аккумулятора.

Если же при замене устройства лампа зарядки по-прежнему горит, то причина кроется в неправильной работе генератора.

Неисправность генератора. Определение отсутствия подачи напряжения генератором определить просто. Достаточно при выключенном двигателе отсоединить провода от аккумулятора, измерить напряжение, его показатели должны находиться в диапазоне 12,5-12,7 В. Затем присоединить провода к батарее, включить зажигание и замерить напряжение на клеммах вновь. Показатели прибора должны варьироваться в пределах 13,5-14 В. А при увеличении оборотов напряжение должно также увеличиваться. Не забудьте о средствах индивидуальной защиты при производстве этих манипуляций: обязательно наденьте резиновые перчатки.

Замер показателей аккумулятора

Если напряжение снижается при увеличении оборотов, то причина может крыться в износе «щеток» генератора или диодов в диодном мостике.

При визуальном осмотре возможно определить наличие обрыва ремня или его ослабление. Нажатием пальцев руки на ремень можно определить его натяжение: если ремень прогибается ниже чем на 1-1,5 см, то причина может крыться именно в этом. Визуально определяется и наличие окисления клемм.

Стоит проверить провода генератора. Они имеют свойство окисляться и перегорать (появляется характерный запах гари).

Но существуют и более глобальные причины сбоя в работе устройства, такие как: выход из строя реле, износ ротора, обрыв цепи и др. Подобные проблемы может диагностировать только специалист.

Устранение неполадок

Почему горит лампочка аккумулятора мы разобрались. А когда выявлены причины, следует приступать к их устранению:

  • зарядка батареи поможет восстановить ее работоспособность при ее ослаблении вследствие долгой работы электроприборов с заглушенным двигателем;
  • внутренние повреждения аккумуляторной батареи сможет устранить только специалист;
  • ослабление ремня или его разрыв устраняется регулировкой его натяжения или же полной заменой;
  • окисленные клеммы следует зачистить мелкозернистой наждачной бумагой;
  • щетки и провода генератора подлежат замене;
  • обрыв обмотки генератора, износ ротора и прочие серьезные дефекты, как правило, предшествуют замене агрегата по рекомендации специалиста.

Очистка клемм аккумулятора

Прислушивайтесь к своему автомобилю во время езды и присматривайтесь к показаниям приборной панели. Эти простые действия способствуют выявлению проблем в работе автомобиля на ранних стадиях, что в дальнейшем поможет избежать более серьезных последствий.

Личным опытом «столования» с горящей лампочкой зарядки аккумулятора вы можете делиться в комментариях под статьей.

365cars.ru

Загорелась лампочка зарядки аккумулятора: что делать?

Если загорелась лампочка зарядки аккумулятора, водитель начинает переживать. И повод для этого серьезный – емкости АКБ вряд ли хватит для преодоления существенного пробега. И причиной того, что загорелась лампа, может быть поломка генератора, аккумулятора, неисправности в бортовой сети. Все эти факторы стоит рассмотреть более внимательно, чтобы в случае возникновения непредвиденной ситуации быстро устранить поломку. Для контроля наличия зарядки на аккумулятор установлена в приборной панели специальная лампа. Она загорается в том случае, если зарядка отсутствует.

Как работает генератор?

Перед тем как разбираться, почему загорается лампочка зарядки аккумулятора, нужно понять принцип функционирования генератора. На любом автомобиле имеется два источника питания. Это генератор и АКБ. Соединены они параллельно. Поэтому при работе двигателя генератор подает напряжение на АКБ и заряжает ее. Причем имеется одна особенность. Независимо от числа оборотов напряжение на выходе генератора всегда одинаковое.

Для его стабилизации устанавливается реле-регулятор. На старых автомобилях применялись конструкции электромеханического типа. В современных же используются исключительно полупроводниковые. Лампа, которая установлена в приборной панели, включена в цепь питания регулятора напряжения. Она служит, по сути, предохранителем. Чтобы понять суть, необходимо досконально изучить принцип работы реле-регулятора напряжения.

Регулятор напряжения

В генераторах две обмотки – роторная и статорная. Причем первая выполняет функции обмотки возбуждения. Нужно вспомнить теорию: без движущегося магнитного поля невозможна генерация электроэнергии. Следовательно, достаточно подать на обмотку ротора напряжение, чтобы получить магнитное поле. Ну а так как ротор – это движущаяся часть электрической машины, становится понятно, что магнитное поле будет вращаться. И если периодически загорается лампочка зарядки аккумулятора, то это говорит о том, что имеется мелкий дефект в генераторе.

Но зачем же устанавливают регулятор напряжения именно в цепи питания обмотки возбуждения? Ведь нужно произвести стабилизацию именно в статорной цепи. Это так, но стоит вспомнить теорию: от величины магнитного поля зависит напряжение на выходе. Все очень просто. Достаточно стабилизировать питание в цепи роторной обмотки, чтобы на выходе не было колебаний. Намного проще проводить стабилизацию малых токов, нежели больших (может доходить до нескольких десятков ампер).

Поиск поломок

Допустим, после запуска двигателя вы заметили, что загорается лампочка зарядки аккумулятора. ВАЗ подвержен этой проблеме, причем она является актуальной для любой модели. Необходимо проверить следующие узлы:

  1. Регулятор напряжения, описанный выше. На некоторых автомобилях он может быть установлен под капотом, а не внутри генератора.
  2. Диодный мост. Возможен выход из строя одного или нескольких полупроводников.
  3. Ремень привода генератора. Он может быть плохо натянут либо же случился его обрыв, проскальзывание. Если доносится свист, то можно судить о поломке подшипника в передней крышке.

Причиной также может стать обрыв проводки или некачественный контакт. Проверьте первым делом провод, идущий от «+» генератора к регулятору напряжения. Очень часто он окисляется, покрывается слоем пыли. Извлеките щеткодержатель и оцените износ щеток. Если он чрезмерный, то необходимо провести замену. Обратите внимание, что на большинстве автомобилей регулятор напряжения и щетки объединены в один узел. Еще одна причина — поломка в замке зажигания. Но эта неисправность сопровождается тем, что загорается несколько ламп в приборной панели.

Инструменты для проведения ремонта

В том случае если на оборотах загорается лампочка зарядки аккумулятора, скорее всего, имеет место быть проскальзывание ремня вследствие слабого натяжения. Но если с этим все нормально, нужно вооружиться следующими инструментами:

  • Мультиметром (желательно стрелочным вольтметром с широкой шкалой).
  • Контрольной лампочкой на 12 вольт и 2-3 Вт мощностью.
  • Плоской и крестовой отвертками.
  • Плоскогубцами, наждачной бумагой, ножом.

Имея под рукой эти инструменты, можно приниматься за ремонт, если загорелась лампочка зарядки аккумулятора, или имеется иная поломка в генераторе.

Поломки и их устранение

Допустим, в автомобиле установлен вольтметр. И он показывает, что зарядка есть. Также периодически загорается лампочка зарядки аккумулятора либо вообще не горит. Замер напряжения непосредственно на клеммах аккумулятора показывает ровно 12 вольт. Но емкость потеряна, стартер не вращается, да и магнитофон с трудом работает. Первым делом очищаете все толстые провода, по которым происходит зарядка аккумулятора. Проведите замер напряжения на выводе «30» генератора. Если оно больше того, что на аккумуляторе, зачищайте клемму или меняйте провод.

Если же на приборной панели вольтметр показывает наличие зарядки, но лампа не горит, а АКБ разрядилась, несмотря на нормальное напряжение в бортовой сети, проведите пару простых действий. Включите максимальное число потребителей и посмотрите, как поведет себя вольтметр. Если напряжение резко упало, проводите натяжку ремня генератора. Он начинает проскальзывать, так как под нагрузкой ЭДС ротора противодействует статорной. И необходимо приложить немалое усилие. Кроме того, может просто износиться один из шкивов. Тогда даже установка нового ремня не спасет.

Внутренние поломки

Вышеописанная ситуация может произойти при выходе из строя полупроводникового диода. При наличии обрыва в статорной обмотке также наблюдается падение напряжения под нагрузкой. Разберите генератор и проведите диагностику полупроводников. Они имеют одностороннюю проводимость. Прозвоните обмотки статора, чтобы выявить замыкание на корпус. Стоит отметить, что обрыв мультиметром найти можно, а вот плохой контакт вряд ли. Для этой цели лучше воспользоваться мегомметром.

Стоит провести осмотр и щеток генератора. Если загорается лампочка зарядки аккумулятора на малых оборотах при включенном свете, это также свидетельствует о наличии поломок, описанных выше. От щеток тоже много зависит. Если они имеют длину 5 мм или меньше, можете смело их выкинуть. И если загорелась лампочка зарядки аккумулятора по причине выхода из строя щеток, неисправность найти очень просто.

Еще несколько распространенных поломок

Но чаще всего бывает такое, что не загорелась лампочка зарядки аккумулятора, а поломка имеется. Причем в случае перегорания самой лампы пропадает напряжение на обмотке возбуждения. Выявить неисправность просто — нужно проверить нить накала самого осветительного прибора. Но чаще всего лампа моргает, может кратковременно загораться. Часто причиной такого поведения является нарушенный контакт в цепи питания обмотки возбуждения. Для устранения очистите все разъемы, используя нож, наждачную бумагу, либо примените проникающую смазку типа WD-40.

fb.ru
