Загорелась лампочка аккумулятора: причины, диагностика и ремонт

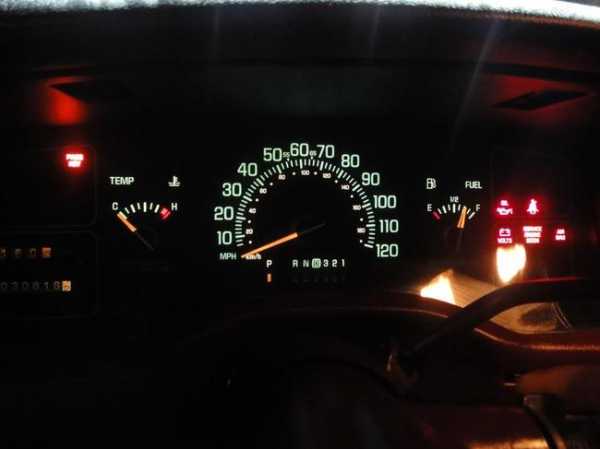

Приборная панель современного автомобиля имеет большое количество различных значков и обозначений. При этом значки на панели приборов с учетом их расшифровки зачастую принято делить на три группы: информационные, предупреждающие и аварийные.

Если говорить о распространенных неполадках, автовладельцы часто сталкиваются с ситуацией, когда горит значок аккумулятора на панели приборов. Как правило, если загорелась лампа аккумулятора, это может указывать на неисправности АКБ или генератора, а также бортовой сети.

Неисправным может оказаться и сам датчик, отвечающий за то, что на панели приборов горит аккумулятор при возникновении определенных сбоев и поломок. Далее мы рассмотрим, по каким причинам горит «чек» аккумулятора, а также что нужно проверить в рамках поиска той или иной неисправности.

Читайте в этой статье

Загорается лампочка аккумулятора: почему горит лампа АКБ на панели

Начнем с того, что каждый водитель во время запуска двигателя обращал внимание на красный значок аккумулятора, появляющийся при повороте ключа в замке зажигания. При этом горит индикатор аккумулятора до того момента, пока двигатель не заведется. Другими словами, в норме значок АКБ тухнет после запуска ДВС.

Так вот, когда двигатель не запущен и включается зажигание, происходит самодиагностика всех систем автомобиля перед запуском. После такой проверки некоторые индикаторы спустя небольшой промежуток времени гаснут, другие погаснут после запуска мотора. То же самое происходит и с АКБ. Если с аккумулятором все в норме, при работающем моторе на него идет зарядка, тогда лампа аккумулятора горит небольшое количество времени (несколько секунд) и затем гаснет.

Другими словами, схема такова, что после включения зажигания напряжение через предохранитель подается на контрольную лампу аккумулятора (лампа заряда АКБ) на панели приборов.

Затем напряжение проходит через диоды, реле-регулятор, щетки, контактное кольцо и обмотку. После запуска мотора напряжение на выводах лампочки аккумулятора выравнивается, лампочка гаснет. Параллельно идет зарядка АКБ. Если же горит аккумулятор на панели постоянно или происходит периодическое загорание такого значка, тогда это указывает на неисправности.

Итак, чтобы понять, почему горит лампочка аккумулятора, нужно разобрать причины, по которым может загореться лампа АКБ. Сразу отметим, данный индикатор контролирует связку аккумулятора и генератора. Давайте разбираться.

Горит лампочка зарядки аккумулятора: возможные причины неисправности

Как известно, аккумулятор автомобиля тесно связан с генератором. Для запуска мотора электричество от АКБ подается на стартер, однако после того, как ДВС начинает работать, ток вырабатывает генератор, который крутится от работающего двигателя.

В этом случае АКБ находится в режиме подзарядки от генератора. При этом если обороты двигателя повышаются, то растет и напряжение, которое выдает генератор. Чтобы не допустить перезарядки АКБ или подачи слишком высокого напряжения, на генераторе стоит реле-регулятор.

Основная задача устройства сводится к тому, чтобы ток от генератора на АКБ всегда был оптимальным, то есть напряжение не зависит от оборотов мотора. Так удается постоянно получать и поддерживать необходимое напряжение.

Так вот, лампочка аккумулятора чаще всего загорается тогда, когда на АКБ не идет зарядка от генератора. Получается, водитель завел машину от аккумулятора, двигатель начал работать, однако значок аккумулятора горит (лампа аккумулятора не гаснет).

Как правило, в списке частых поломок можно выделить:

неполадки реле-регулятора;
выход из строя диодного моста;
ремень генератора оборван, плохо натянут или проскальзывает;
сильные люфты подшипников генератора и подклинивание;
перегорание предохранителей;
плохие контакты на клеммах аккумулятора, на выходе генератора, на проводе массы;

обрыв цепи генератора;
износ щеток генератора или щеткодержателей;
возможны проблемы с выключателем зажигания;

Что делать если горит лампа аккумулятора или лампа не горит, но зарядки нет: диагностика

В ситуации, когда горит лампочка аккумулятора на работающем двигателе, нужно проверить напряжение на клеммах АКБ мультиметром. Сделать это можно быстро, а само напряжение в норме должно быть 13.5-14.3V. В случае, когда зарядки нет, напряжение будет около 12V.

Чтобы проверить состояние зарядки более детально, нужно заготовить пару отверток (плоскую и крестовую), контрольную лампу на 12V, мультиметр, нож и плоскогубцы, а также мелкую наждачку. Теперь рассмотрим основные неполадки, когда загорается лампочка аккумулятора.

Первое, зарядка от генератора идет, тестер на клеммах АКБ показывает напряжение 12В, а сама батарея разряжена. В такой ситуации потребуется зачистка клемм, а также проводов. После зачистки снова промеряется напряжение на АКБ.

Если зачистка не дает результата, тогда нужно проверить напряжение на клемме генератора (один щуп мультиметра подсоедините к клемме генератора, а второй на массу). Если напряжение окажется выше, чем на клеммах АКБ, потребуется зачистить клеммы генератора. Также может потребоваться полностью заменить провод от генератора на аккумулятор.

Второе, аккумулятор разрядился, при этом напряжение на АКБ составляет 14V, однако под нагрузкой просаживается. В этом случае причиной может быть плохое натяжение ремня генератора, проблемы со шкивом, выход из строя или износ подшипников генератора.

Также нужно проверять диодный мост и обмотку статора, так как пробой одного диода может привести к тому, что зарядка недостаточна. Чтобы это поверить, зажигание нужно выключить, затем проверить генератор, его диоды и другие элементы мультиметром. Параллельно проверяются и щетки генератора (если их длина меньше 5 мм., щетки генератора нужно менять).

Еще одна ситуация, когда зарядка на батарею не поступает, может быть связана с тем, что перегорел предохранитель. Обычно это предохранитель Ф10 с номиналом 10 А. В ряде случаев его замена может решить проблему. Также неполадка может быть в замке зажигания или реле. Для определения требуется прозвон мультиметром.

Отметим, что бывает и так, когда после поворота ключа в замке зарядки нет, но приборы работают. Для проверки нужно снять провод с клеммы генератора, после чего подключить его на минус или на кузов. Если контрольная лампа загорелась, тогда вышла из строя обмотка возбуждения генератора.

Часто виновником может оказаться плохой контакт в разъеме на саму лампу АКБ. Чтобы исключить данную неполадку, нужно зачищать все контакты и разъемы. Если проблема в лампочке (горит не ярко, с перебоями или не горит), тогда внимание следует обращать на другие значки. Если индикаторы горят тускло, тогда проблема не в лампе. Если же остальные индикаторы светятся ярко, тогда сама лампочка АКБ или ее контакты могут быть неисправны.

Кстати, может оказаться, что после включения зажигания горит лампа АКБ, далее не гаснет или моргает после запуска ДВС. Значок аккумулятора на панели показывает, что зарядка или прерывистая, или не идет. Часто причиной является плохой контакт провода с соответствующим разъемом, который выполнен на самой приборной панели.

Если все перечисленные выше проверки не дали результатов, тогда нужно переходить к тому, как проверить реле-регулятор. Чтобы это сделать, подается напряжение на контакты. Также проверяется напряжение на щетках. В случае, когда напряжение 12V, реле работает нормально. Если же нет, тогда потребуется его замена.

Подведем итоги

Как видно, существует много причин, по которым возникают проблемы с зарядкой АКБ. При этом часто значок АКБ на панели может гореть постоянно, моргать или же наоборот, не загораться. Чтобы обнаружить причину необходимо проверять отдельные элементы пошагово так, как это было рассмотрено выше.

Напоследок отметим, что сначала нужно проверить состояние самой АКБ, батарея должна быть полностью исправна. Параллельно следует выяснить, нет ли проблем с электрооборудованием в авто, в результате чего может наступать быстрый разряд аккумулятора во время простоя.

Если аккумулятор в норме, нет других скрытых причин для его разряда, тогда часто виновником становится генератор, реле – регулятор или плохой контакт. При этом после проведения квалифицированной диагностики удается определить, локализовать и качественно устранить неисправность.

Почему горит значок аккумулятора на панели авто

Современные авто имеют на приборной панели значок-индикатор аккумулятора, который загорается в момент запуска и затем гаснет при исправности всей цепи генератора и АКБ.

У водителей случается несколько вариаций проблем с этим индикатором:

Лампочка не гаснет после запуска двигателя и постоянно горит индикатор аккумулятора.
Во время движения индикация АКБ, то загорается, то гаснет. В последствии может начать светиться постоянно.

Причин для свечения индикатора аккумулятора существует достаточно много, для выявления точного диагноза потребуется действовать путем перебора.

Горит индикатор аккумулятора — причины и действия

Если лампочка загорелась в процессе движения авто:

Износились щетки генератора

В процессе эксплуатации машины щетки постоянно вовлечены в процесс выработки электричества и заряжают аккумулятор.

В среднем срок жизни этих элементов 50 тыс.км пробега (плюс — минус 5 тысяч километров).

Проверьте состояние щеток и не «зависли» ли они. Если состояние неудовлетворительное проведите замену.

⦁ Ослаб ремень генератора, появились трещины, разрывы

Если ремень только заменен — причиной, что индикатор аккумулятора не гаснет, может служить его слабое натяжение. Дайте полную нагрузку на электрику — если появится свист, нужно еще подзатянуть ремень.

Если же по срокам пора менять деталь, то горящий индикатор АКБ в салоне может указывать на слабую зарядку именно по этой причине. Чтобы датчик погас, замените ремень ГРМ и лампочка аккумулятора погаснет.

После включения зажигания:

Перегорело реле-регулятор генератора или ослаб контакт

Проблема может влиять на недозаряженность аккумулятора или полное отсутствие. Выход из строя этого элемента встречается на авто и мотоциклах.

Одна из причин слабый контакт провода с разъемом приборной панели — в процессе движения из-за вибрации контакты могут рассоединяться. Второй вариант неисправность самого реле — для диагностики его работы проверьте напряжение на щетках — должно быть 12V, при неисправности, когда показатель низкий или выше 14,7 — замена реле.

Требуется замена реле контроля лампы АКБ

Если реле-регулятор в норме, частой заменой служит реле лампочки.

Сгорание или разрыв обмотки возбуждения ротора

Проверьте обмотку мультиметром в режиме измерения сопротивления, в норме показатели — 1,8-5 Ом.

Для этого поднесите выводы мультиметра к кольцам ротора, большая величина показателей говорит о разрыве цепи.

Также проверьте качество пайки в местах прикрепления на предмет осыпания изоляции и потемнений.

В обоих случаях требуется замена статора.

ВИДЕО ИНСТРУКЦИЯ

Плохой контакт между генератором и аккумулятором

Замерить омметром напряжение на клеммах генератора и аккумулятора. Сравнить показатели — при разнице проверить плюсовой контакт генератора, клеммы и выводы аккумулятора, массу, клеммы монтажного блока.

Пробой или обрыв диодов моста

При некорректной работе диодов может наблюдаться периодическое мигание индикатора АКБ на панели. Диагностировать проблему можно с помощью прозвона мультиметром под нагрузкой или на станции у электрика.

Поочередно проведите проверку на замыкание, обрыв и пробой диодов, при необходимости произведите ремонт.

neknopka.ru

Горит лампочка аккумулятора на панели приборов: причины

Современные автомобили снабжены электронной системой контроля за состоянием всех узлов и механизмов, с помощью которой диагностируют нарушения в работе и устраняют причины поломок. Символы индикации на приборной панели подсказывают водителю о возможной проблеме в определённой цепи, предупреждая более серьёзные последствия.

Лампочка аккумулятора сигнализирует о сбоях в системе питания, генератора или проводки с электронными компонентами управления. АКБ при этом может находится в исправном состоянии и заряжена на 100%. Схема подключения сигнальной лампочки состоит из двух электрических цепей: одна из них подсоединена напрямую к генератору, вторая замыкает аккумуляторную батарею, замок зажигания и блок предохранителей через генератор.

Принцип работы лампочки АКБ на схеме

Важно понимать! Контрольная лампа АКБ отвечает за оба выхода – генератора и аккумулятора: когда напряжение на обоих узлах одинаковое, то индикации нет (исправное состояние), если возникает разница, то лампа горит (сбой).

Почему горит лампочка аккумулятора

При включении зажигания и запуска силового агрегата генератор должен вырабатывать ток, заряжая АКБ во время движения. В случае поломки одного из элементов цепи, напряжение поступает на контрольную лампочку, и она загорается. Диагностировать причину сбоя становится достаточно просто. Все они делятся на два типа: механическое повреждение какого-либо компонента или проводки, либо отказ электрики.

Нет зарядки

Напряжение от генератора не поступает. Причина в отказе механизма (изношенные щётки, замыкание на витках обмоток, сгоревшая обмотка, поломка подшипника, либо других передаточных узлов). Контрольная лампа при этом может непрерывно мигать.

Перегорел реле-регулятор генератора

Аккумулятор заряжается с включённой индикацией неисправности.

Проблемы в ремне генератора

Обрыв или слабое натяжение ремня привода. Во время работы можно услышать посторонний гул, либо обнаружить обрыв визуально.

Перегорел предохранитель или плохой контакт

Окисление клемм на контактах приводит к падению напряжения. В таких случаях лампочка может мерцать или включаться на время. В случае сгоревшего предохранителя в блоке, сигнал будет постоянным.

Износ выключателя зажигания

Индикация может гореть после глушения двигателя.

Другие причины

Нарушение электропроводки в общей цепи, окисление клемм АКБ или низкий заряд, короткие замыкания, пробой «на массу», отказ работы диодов, либо ослабление контактов в приборной панели.

Внимание!

В случае выхода из строя генератора происходит быстрая разрядка АКБ во время движения. При отключённых основных потребителях тока (ближний свет фар, габаритные огни, кондиционер, аудиосистема, дворники) автомобиль проедет около 3-4 часов, после чего батарея полностью разрядится.

Включённая контрольная лампочка АКБ может свидетельствовать о серьёзной проблеме, поэтому необходимо выяснить причину нарушений и устранить неисправность.

Как установить причину

Отказавший узел или электрическую поломку в цепи находят методом исключений, последовательно тестируя каждый отрезок и механизм. Для диагностики понадобится набор инструментов:

Лампочка на 12 Вольт (либо простой пробник).
Мультиметр.
Отвёртка с плоским лезвием и крестообразной насечкой.
Плоскогубцы.
Мелкозернистая наждачная бумага (для удаления окислов с клемм).

Проверку начинают с источника питания – аккумуляторной батареи: состояние заряда, клемм, корпуса на предмет механического повреждения. Замер напряжения на выводных контактах измеряют мультиметром.

Важно! Категорически запрещается проверять работоспособность генератора, сняв любой зажим с клеммы АКБ во время работы двигателя: резкий скачок напряжения в общей сети приводит к отказу или нарушению регулировок электронных компонентов системы питания и управления.

Пошаговый порядок действий

Аккумулятор тестируют на напряжение при заглушённом силовом агрегате, сняв показания на клеммах щупами тестера (мультиметра). Полностью заряженная АКБ покажет величину напряжения не менее 12,7 Вольт. При обнаружении окислов, повреждений контактов на предмет коррозии, их зачищают мелкозернистой наждачной бумагой и вытирают насухо (рекомендуют также произвести обработку антикоррозийным составом). Минимальный показатель напряжения должен быть не менее 11,9 Вольт. Разряженная батарея на 90% позволяет запустить двигатель несколько раз в зависимости от условий эксплуатации (при минусовой температуре разрядка происходит быстрее из-за повышенной плотности электролита). Если снятые значения соответствуют данным таблицы, то АКБ исправна.
Далее осматривают высоковольтные провода на целостность изоляции, проводку от генератора к аккумулятору и замеряют напряжение на контактах. Если потери на отрезках цепи нет, то провода исправны.
Генератор тестируют в различных режимах работы при работающем на холостых оборотах двигателе:
- Замер напряжения мультиметром с отключёнными потребителями тока (выключают фары, габаритные огни, кондиционер, аудиосистему и прочее).
- Включают кондиционер и ближний свет фар, сняв показатели напряжения вновь: если значение меньше 13,5 Вольт, то причина в нарушении работы узлов генератора. Изношенный механизм можно определить по характерному постороннему шуму его деталей, наличия запаха гари, подтёков на корпусе. Нормальная отдача генератором тока – от 14 до 14,7 Вольт.
Проверка состояния приводного ремня и его натяжения. Привод осматривают, обращая внимание на целостность материала. При продавливании большим пальцем руки на ремень между шкивами, он не должен прогибаться больше, чем на 1,5 см.
Реле-регулятор проверяют тестером на запущенном двигатели, зафиксировав ход оборотов на отметке 3500-4000 об/мин. Если напряжение на контактах не превышает 14,5 Вольт, то устройство исправно.
С помощью контрольной лампочки на 12 Вольт (пробником) «прозванивают» все электрические цепи от замка зажигания, панели приборов (индикатора АКБ, к генератору и блоку предохранителей. Если на каком-то участке пробник не срабатывает, то это значит – обрыв в бортовой цепи.
Предохранитель на индикатор АКБ и замок зажигания вынимают из блока, убедившись в целостности перемычки. Схема его расположения в блоке дана в техническом описании автомобиля (распиновка отличается в зависимости от марки и типа агрегата). Обычно это предохранитель номиналом 10А в ячейке
Катушку зажигания проверяют также мультиметром на проводимость контактов.

При диагностике следует помнить об ошибке включения лампочки АКБ. Часто ЭБУ (электронный блок управления) выдаёт ошибку «низкий заряд батареи». Это происходит при низких минусовых температурах или, когда аккумулятор разряжается до предельного значения в 90%. Для сброса ошибки выключают зажигание и запускают его вновь через 30-40 секунд. За это время система диагностирует ошибку, индикатор перестаёт гореть.

Устранение неисправностей

Если в процессе пошаговой диагностики удалось выявить причину включённой лампочки АКБ, то устраняют неисправность узла:

Очевидная причина – полностью разряженный аккумулятор ставят на зарядку, либо запускают двигатель пуско-зарядным устройством, убедившись, что генератор работает и лампочка погасла.

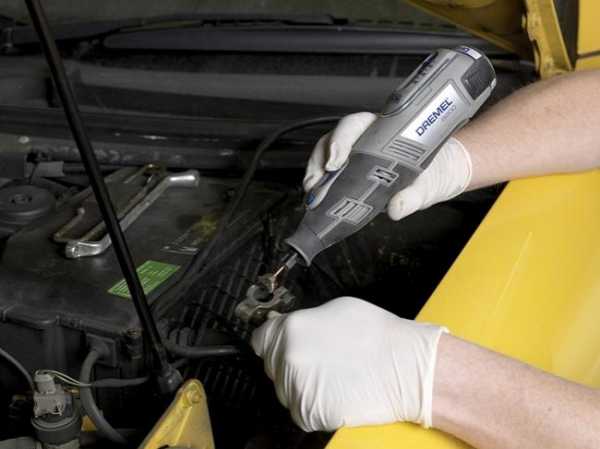

Коррозию или следы окисления на различных контактах и клеммах зачищают наждачкой, протирают насухо и обрабатывают антикоррозийным составом.
Ремень генератора регулируют с помощью установочных креплений до нормального натяжения. В случае обнаружения на рабочей поверхности материала даже незначительных расслоений, его следует заменить.
Нарушенную проводку меняют на участках обрывов, учитывая напряжение. Высоковольтный провод подбирают только в соответствии с техническими параметрами агрегата.
Сгоревшее реле и предохранитель также подлежат замене на новые. При осмотре блока предохранителей причина бывает в слабом контакте – иногда достаточно просто вставить его на место в гнездо.
Изношенный генератор подлежит ремонту в специализированном сервисе или замене.

После устранения неполадки, когда лампочка АКБ на приборной панели перестала гореть, нужно дать двигателю поработать на холостых оборотах 10-15 минут и по новой снять показания напряжения отдачи генератора.

nahybride.ru

Почему горит лампочка аккумулятора, как устранить эту проблему

В водительской практике случается множество ситуаций, когда требуется проявить сноровку и блеснуть знаниями, речь идет не только о вождении, но и о технической части автомобиля. Сегодня мы постараемся помочь разобраться с причиной почему на приборной панели во время движения не гаснет лампочка индикатора аккумулятора и как эту проблему устранить.

Начнем с того, что нормой для большинства современных автомобилей считается, когда во время запуска двигателя на приборной панели загораются две индикаторных лампочки – аккумулятора и давления масла. Через пару секунд они должны погаснуть, однако нередко индикатор АКБ не гаснет.

Причин подобной неисправности может быть несколько. Так индикатор аккумулятора может не гаснуть во время движения из-за того, что батарея не получает зарядки. Чтобы устранить этот дефект необходимо познакомиться с принципом того, как осуществляется подзарядка. Аккумулятор питает генератор, который во время работы двигателя вырабатывает необходимое для подзарядки АКБ электричество путем вращения оси через ременную передачу к прикрепленной к аккумулятору шестерне. Нередко этот самый ремень рвется и как следствие прекращается подзарядка аккумулятора, а на приборной панели загорается зловещий красный индикатор.

Устранить неисправность можно с помощью простой замены вышедшего из строя ремня генератора на новый. Доверить подобную процедуру вы можете как специалистам СТО, так и произвести ее самостоятельно, поскольку она довольна проста и под силу любому автовладельцу, который хотя бы чуть-чуть знаком с технической составляющей железного коня.

Вал генератора (который, к слову, называется статор) любого автомобиля с одной стороны обладает графитовыми щетками, способствующих выработке электричества. С течением времени они изнашиваются и таким образом прекращают генерировать электричество, а следовательно и не осуществляется зарядка аккумулятора. Именно обозначенное и является второй причиной того, что во время движения на щитке приборов не гаснет индикатор аккумулятора. Естественно, что устранить этот дефект опять-таки поможет банальная замена щеток генератора.

Лампочка индикатора аккумулятора может не гаснуть и в случае, если перегорит реле регулятор генератора, которое подает ток установленного напряжения. В этом случае не обойтись без замены реле.

Что такое статор вы уже знаете, поскольку выше мы об этом говорили. Помимо щеток, он имеет медную обмотку. Для беспроблемной эксплуатации автомобиля эта обмотка должна быть целой, однако нередко она рвется и в этом случае генератор прекращает выработку электричества, как следствие – аккумулятор перестает заряжаться и (та-дам!) на приборной панели не гаснет индикатор АКБ. В этом случае вам не обойтись без замены статора. Стоит отметить, что данная процедура довольно трудоемка и требует специфических знаний, конечно, вы можете постараться реализовать ее самостоятельно, однако мы настоятельно не советуем вам этого делать и рекомендуем обратиться за помощью к настоящим профессионалам, имеющим богатый опыт в проведении подобных работ.

Мы перечислили лишь основные неисправности, которые могут стать причиной того, что на приборной панели не будет гаснуть индикатор аккумулятора. Как видите, в основном виной всему проблемы с генератором. Посему, смеем предположить, что не лишним будет указать также еще несколько моментов, которые позволят установить неисправность генератора.

1. При работающем двигателе необходимо померить напряжение на клеммах аккумулятора – оно должно быть в пределах 14,2 – 14,7 В. Если же ваша АКБ демонстрирует меньший заряд, то причиной всему неисправный генератор.

2. Существует еще один, так называемый народный, способ определить неисправность генератора. При работающем двигателе вам необходимо снять одну клемму с аккумулятора (подобную процедуру следует проделывать в резиновых перчатках во избежание получения различного рода травм). Если автомобиль несмотря на это продолжает работать, значит с генератором все в порядке и в ремонте он не нуждается.

3. И наконец самый простой, но от этого не менее действенный, способ установить неисправность генератора. Взгляните на приборную панель, если помимо индикатора аккумулятора, тускло будут гореть и другие приборы (подсветка, салонные часы и пр.), то вам предстоит поездка на СТО.

Надеемся, наши советы окажутся вам полезными и помогут сохранить время и нервы. Желаем, чтобы ваш железный конь ломался как можно реже и чтобы несмотря ни на что от каждой поездки на собственном автомобиле вы получали исключительно положительные эмоции и яркие впечатления. Любите свой автомобиль и в знак благодарности он ответит вам долгими годами беспроблемной эксплуатации.

autopulse.net

Что делать если загорелась лампочка аккумулятора: инструкция

Одним из основных индикаторных устройств, расположенных на приборной панели является значок аккумулятора.

Его свечение красным цветом свидетельствует об отсутствии процесса зарядки аккумуляторной батареи. В этом случае водитель должен следовать к месту стоянки либо предполагаемого ремонта.

В темное время суток на движение у водителя остается не более 30-ти минут или 40 километров пробега. Какие причины загорания значка, можно ли устранить неисправность самостоятельно?

Основные причины

Основные причины отсутствия индикации контрольной лампочки заряда АКБ при включении зажигания (двигатель не заведен)

Индикация лампы заряда аккумуляторной батареи должна происходить сразу после включения зажигания автомобиля. Такой режим предусмотрен для контроля исправности самой лампочки (или светодиода), а также для контроля подачи напряжения на генератор и приборную панель. В случае, когда лампочка во время включения зажигания (при незапущенном двигателе) не горит, возможны следующие неисправности:

перегорание индикаторной лампочки накаливания;
отказ по цепи питания приборной панели;
перегорание предохранителя, обслуживающего генератор;
плохое крепление, подугливание или оксидация клемм аккумуляторной батареи;
неисправность предохранителя индикаторной панели;
«плохая масса» двигателя или соединения минусовой клеммы аккумуляторной батареи с кузовом.
нарушение контактов разъемов электропроводки.

Теоретически, возможно, что система заряда аккумуляторной батареи работоспособна, и АКБ во время работы двигателя будет заряжаться. Если в ремонтном наборе автомобиля есть мультиметр, можно проверить напряжение на клеммах аккумулятора при заведенном двигателе. Если оно находится в пределах от 13 до 15 Вольт, значит, процесс зарядки аккумуляторной батареи идет.

Ехать на таком автомобиле можно, но только к месту предполагаемого ремонта.

Причины индикации значка заряда аккумулятора во время работы двигателя

Значок во время работы двигателя может загореться различным образом. В зависимости от различных ситуаций предполагают разные причины:

Лампочка загорается на холостых оборотах двигателя. При этом она светится то тускло, то ярче. Во время движения вообще гаснет. Такая ситуация, вероятнее всего, возникает по причине износа щеток. Они находятся на критическим уровне стачивания. Необходимо немедленно производить их замену либо менять регулятор напряжение в сборе. Часто такой ремонт можно выполнить без демонтажа генератора.

Также такая неисправность возможна, когда ослаблен ремень генератора, либо на него попала какая-нибудь жидкость. Это может сопровождаться свистом ремня. Его можно очистить с помощью неагрессивного растворителя. Также ремень следует натянуть при помощи специальной гайки натяжителя или другим методом. Есть модели двигателей, в которых натяжение не предусмотрено. В таком случае необходимо заменить ремень.

Иногда в генераторе плохо зажат шкив, его также следует проверить.

Лампочка загорелась во время начала первой поездки в течение текущего дня. Во многих случаях это может быть связано с плохими контактами клемм аккумулятора и главной клеммы на генераторе. Также возможно перегорание одного из предохранителей, обслуживающих систему заряда. Главный предохранитель генератора имеет номинал от 80 Ампер. Он обычно находится в подкапотном блоке.

Проверку предохранителя можно выполнить визуально, но лучше, при помощи мультиметра, достав его из разъема.

Также вероятен обрыв ремня генератора. Необходимо как можно быстрее остановить автомобиль, заглушить двигатель, проверить состояние ремня. Промедление опасно попаданием оборванного ремня в область ГРМ, ступицы, тормозной системы, ШРУСа с нанесением серьезных повреждений.

Значок аккумулятора загорелся внезапно во время поездки. В некоторых машинах одновременно с этим загорается чек. В этом случае также следует остановить автомобиль, заглушить двигатель. Необходимо обязательно поставить авто на ручник, установить соответствующие обозначения на трассе. Далее следует проверить состояние ремня. Если он натянут, необходимо проверить предохранители, обслуживающие генератор, разъемы генератора, состояние клемм аккумуляторной батареи. Если в машине есть мультиметр, следует завести двигатель и проверить заряд аккумуляторной батареи. Если на клеммах АКБ напряжение меньше 12 Вольт, лучше сразу следовать к месту ремонта или стоянки.

Устранение неисправности системы заряда аккумуляторной батареи

Если предыдущие меры по проверке состояния ремня, предохранителей, клемм, контактов и разъемов не дали положительного эффекта, необходимо демонтировать генератор, отвезти его в специализированную мастерскую на стенд для контроля работоспособности.

Во многих случаях снять генератор можно самостоятельно, если это не требует применения специальной оснастки и размещения автомобиля на подъемник. Подробные описания процесса демонтажа генератора для конкретной модели автомобиля и двигателя нетрудно найти в интернете.

Особенности ремонта генератора своими руками

В генераторе наиболее часто выходят из строя следующие узлы:

регулятор напряжения;
щетки;
выпрямительные диоды;
втулки и подшипники;
обмотки статора.

Если индикаторный значок заряда АКБ загорелся внезапно, скорее всего, неисправен регулятор напряжения. В большинстве генераторов он конструктивно объединении с щетками. При самостоятельном ремонте, когда сильно изношены щетки их также обычно заменяют совместно с регулятором. Некоторые конструкции генераторов допускают замену регулятора без демонтажа генератора. Такую работу можно выполнить за непродолжительное время.

Выпрямительные диоды в генераторе обычно выполнены в виде отдельного блока (подковы). Их можно менять по отдельности (обычно на подкове до 9-ти диодов). Следует учитывать, что диоды не распаиваются, а соединены при помощи точечной сварки. Технологически этот процесс сложно выполнить в домашних условиях.

Выполнять ремонтные работы системы заряда аккумуляторной батареи можно только при откинутой отрицательной клемме аккумуляторной батареи.

zapchasti.expert

Дата публикации 19 ноября 2018 . Опубликовано в Секреты Рено

Значок аккумулятора в норме загорается на панели приборов «Рено» сразу после включения зажигания и перед запуском двигателя, как только напряжение начало подаваться в сети, и гаснет сразу после запуска мотора.

Если значок АКБ на вашем Рено не гаснет или загорается во время движения автомобиля, это говорит о неисправности в системе подачи напряжения в бортовой сети. Нужно разбираться в причинах поломки.

Что означает загоревшийся на «Рено» значок аккумулятора

Некоторые владельцы «Рено» полагают, что значок аккумулятора сообщает о разряженной или неисправной (старой, плохой) батарее. Мол, указывает на необходимость зарядки / замены АКБ. Но на самом деле контрольная лампа и необходимость зарядки (замены) аккумулятора не связаны.

Единственная причина, по которой на «Рено» загорается значок аккумулятора — из бортовой сети автомобиля пропало напряжение. Генератор перестал питать током сеть, и поддержание всех электрических опций в машине происходит за счет аккумулятора.

А вот по какой причине генератор перестал вырабатывать ток, предстоит выяснить специалистам.

В случае внештатного загорания лампы, или если значок АКБ вспыхивает и гаснет несколько раз подряд, владельцы «Рено» должны немедленно отправляться к автоэлектрикам. Потому что пока значок аккумулятора мигает как новогодняя елка, генератор не дает ток, питание сети происходит от АКБ и тот разряжается. В какой-то момент уровня заряда батареи не хватит на то, чтобы запустить двигатель.

Вы рискуете остаться посреди маршрута и добираться дальше на буксире или эвакуаторе.

Поэтому с выяснением причин неисправности лучше не откладывать.

Почему загорается контрольная лампа АКБ на «Рено»

Перечислим наиболее вероятные причины ситуации, когда значок аккумулятора не гаснет после запуска двигателя или загорается, когда ваш «Рено» находится в движении:

ослаблен/изношен ремень генератора

В этом случае ремень может проскальзывать, напряжение не передается, загорается лампа. О такой неисправности скажет характерный шум (визг) из подкапотного пространства.

Навесное оборудование, в том числе ремень генератора, должно быть исправным: ремень должен быть натянут достаточно, не иметь «зазубрин» и лохматых краев.

Решение проблемы — проверить и при необходимости подтянуть ремень генератора. Если ремень изношен — заменить.

окислились контакты, повредилась проводка

Бывает, что причину, по которой генератор перестает вырабатывать ток, нужно искать снаружи — в окислившихся контактах, поврежденной или сгнившей проводке.

Причина может быть в естественном износе, ошибках во время проведения ремонтных работ, повреждении изоляции, из которой к медной сердцевине провода добралась соль, и т.п.

В таком случае лампочка аккумулятора будет то гореть, то гаснуть — цепь передачи тока от генератора будет то обрываться из-за вибрации кузова, например, то снова восстанавливаться.

Поэтому при загоревшейся контрольной лампе аккумулятора на «Рено» нужно в первую очередь проверить чистоту контактов проводов генератора и клемм аккумулятора, при необходимости — зачистить их наждачной бумагой или другими подручными средствами. А если есть возможность проверить фактическое напряжение генератора и АКБ с помощью мультимера — сделать и это.

генератор неисправен, требует ремонта/замены

В случае, когда проблема неисправности прямо связана с исправность работы генератора, поиск причин надо начинать с самых простых — проверить исправность предохранителей.

Также генератор может выйти из строя из-за неисправного реле-регулятора напряжения. В этом случае контрольная лампа аккумулятора (падения напряжения в бортовой сети) будет гореть даже при повышении оборотов двигателя.

Самая распространенная причина, по которой генератор перестает нормально работать — его щетки или контактные кольца коллектора выработали свой ресурс.

щетки износились

Если щетки старые или постоянно трутся о контактные кольца, их высота уменьшается, что напрямую отражается на работе генератора.

С такой неисправностью можно попытаться справиться, почистив щетки генератора. По крайней мере до сервиса диагностики получится доехать.

Если после добавления оборотов двигателю загоревшийся значок аккумулятора на «Рено» тухнет, это аргумент в пользу того, что причину стоит искать в изношенных щетках генератора. Проблема решается заменой щеток.

контактные кольца коллектора вышли из строя

Что касается контактных колец, со временем выработки ресурса усилие пружин, которые прижимают щетки генератора к кольцам, падает, и контакт в этой зоне между деталями становится недостаточным.

Или щетки не достают до контактных колец. Или из-за попавшей грязи щетки зависают в гнездах держателя. В любом случае, контакт нарушен, и генератор не может дальше вырабатывать энергию.

Но, так как для поиска и диагностики причин неисправности все равно придется разбирать генератор, не забудьте проверить исправность всех его деталей, включая подшипники — возможно, они нуждаются в замене тоже.

О том, почему на «Рено» загорелся значок Check Engine, узнаете здесь
Почему горит значок ABS на «Рено», мы писали здесь.

Современный автомобиль — это технически сложное устройство. Огромное количество деталей в автомобиле объединены в различные системы. Основные системы автомобиля имеют элементы контроля и индикации неисправности. Для безопасной эксплуатации, каждый владелец автомобиля должен знать значение всех индикаторов на щитке приборов.

Основной принцип, которого придерживаются все производители автомобилей — это цвет индикаторов. Желтый значок неисправности сообщает о том, что неисправность есть, необходимо принять меры к устранению, но, как правило, можно продолжить движение к месту диагностики и ремонта. А если загорается индикатор красного цвета, то это серьезная проблема и необходимо срочно принять меры к устранению неисправности.

Рассмотрим ситуацию, когда при работающем двигателе горит аккумулятор на панели приборов.

Как определить, что есть неисправность?

При каждом включении зажигания загораются все индикаторы на панели приборов, так происходит самодиагностика систем. Во время этого процесса необходимо обратить внимание, что лампы всех индикаторов исправны. Основная часть индикаторов после самодиагностики гаснет и остается гореть только несколько ламп.

Среди них обязательно должен загореться красный значок аккумуляторной батареи. Так и должно быть, пока нет причин для беспокойства. Горящий значок показывает, что в данный момент генератор не заряжает батарею.

Теперь запустим двигатель. Сразу после этого горящий значок аккумуляторной батареи должен погаснуть, что свидетельствует о том, что генератор заработал и стал заряжать аккумуляторную батарею. Совсем другая ситуация, если индикатор не погас или он внезапно загорелся при работающем двигателе.

Как выполнить диагностику без инструмента?

Для проведения самостоятельной диагностики неисправности необходимо заглушить двигатель, открыть капот и выполнить первичный осмотр. Особое внимание нужно обратить на ремень привода генератора. Очень часто причиной того, что загорелся значок аккумулятора на панели приборов, является обрыв приводного ремня. При такой неисправности генератор не вращается и не вырабатывает ток. В этом случае необходимо определить какие еще агрегаты приводил в действие порвавшийся ремень.

Если ремень привода генератора приводил в действие только сам генератор или генератор и насос гидроусилителя, то можно попробовать добраться к месту ремонта своим ходом. Для этого необходимо выключить все электрические потребители, которые возможно (фары, кондиционер, вентилятор отопителя салона, аудиосистему)и которые не повлияют на безопасность движения. При условии того, что аккумуляторная батарея заряжена можно проехать от десяти до пятнадцати километров. В том случае, если этот ремень приводил в действие также и водяной насос охлаждения двигателя, то ехать нельзя. Необходимо проводить замену ремня на месте или отбуксировать автомобиль к месту ремонта.

Далее рассмотрим ситуацию, когда ремень привода генератора не порвался и он достаточно натянут. Натяжение ремня легко проверить нажав на него рукой, он должен прогибаться неболее, чем на полтора сантиметра. Необходимо осмотреть провода, которые крепятся к генератору. Неисправность может заключаться в том, что одно из креплений ослабло и нет необходимого электрического контакта. Также необходимо внимательно осмотреть клеммы аккумуляторной батареи.

Окисленные клеммы аккумулятора тоже часто являются причиной плохого заряда аккумуляторной батареи. На этом все предварительные диагностические действия, которые не требуют специального инструмента, закончены.

Диагностика инструментальная

Для дальнейшей диагностики нам потребуется вольтметр. Необходимо проверить напряжение на клеммах аккумулятора при выключенном двигателе. Показания исправной и заряженной батареи должны быть в диапазоне между 12,2-12,5 вольт. Если показатели ниже, чем 12,2 вольта, то необходимо зарядить аккумуляторную батарею специальным зарядным устройством, а если батарея не заряжается или быстро теряет заряд, то ее необходимо заменить на новую.

Проверку напряжения генератора выполняют на заведенном двигателе, при полностью заряженной аккумуляторной батарее. В режиме холостого хода двигателя, при выключенных потребителях напряжение на клеммах аккумулятора должно быть в пределах от 13,0 до 14,0 вольт. При увеличении оборотов двигателя до 3000 обортов в минуту напряжение должно увеличится. Верхний предел напряжения, как правило, составляет 14,5 вольт.

Также необходимо выполнить повторную проверку при включенных электрических потребителях (включенном ближнем свете фар, аудиосистеме, вентиляторе отопителя). Показания вольтметра при такой проверке будут ниже, но при 3000 оборотах в минуту не должны быть меньше 13 вольт. Если показания вольтметра не укладываются в эти параметры или напряжение отсутствует вообще, то неисправен генератор.

Неисправности генератора

Мы начали наш рассказ с того, что загоревшаяся на панели приборов лампа неисправности, которая выглядит как маленький красный аккумулятор заставила нас остановить автомобиль и выполнить диагностику неисправности. Мы определили кода можно продолжить движение своим ходом и когда этого делать нельзя. Теперь мы определили, что неисправен именно генератор. Рассмотрим возможные варианты неисправности этого агрегата. Вот полный перечень того, что может выйти из строя в генераторе:

износ щеток
неисправность реле регулятора
неисправность выпрямителя (диодного моста)
износ коллектора ротора
обрыв обмоток статора или ротора

Большую часть этих неисправностей можно устранить заменой неисправных деталей на новые. Обязательно при проведении ремонта нужно обратить внимание на состояние подшипников генератора. Дивгностику генератора лучше проводить на специальном стенде под нагрузкой.

Приборная панель автомобиля − наиважнейший элемент технического средства, так как через приборы происходит диалог между человеком и машиной. Следить за показателями и индикаторами приборной панели следует постоянно, контролируя происходящие изменения или же, наоборот, стабильность работы узлов двигателя.

Что происходит когда на панели горит лампочка аккумулятора?

Разберемся, когда же следует придавать значение горящей лампочке аккумулятора. Она загорается каждый раз при запуске двигателя автомобиля, но когда мотор уже работает и механизм заряда аккумуляторной батареи исправен, индикатор должен гаснуть. То есть факт загорания лампочки зарядки аккумулятора сам по себе является вполне нормальным явлением, но вот отсутствие ее затухания свидетельствует об отклонении в работе, а именно: недостаточной зарядке устройства.

Датчик аккумулятора на панели приборов может сигнализировать об одной из его неисправностей

Идентификация неисправностей и их причины

Загоревшаяся лампочка аккумулятора информирует автолюбителя о возникновении неисправности. Как правило, сбои, повлекшие за собой отсутствие зарядки, возникают либо в генераторе, либо в самом аккумуляторе автомобиля.

Неисправность аккумулятора. Выявить отклонения в работе самой аккумуляторной батареи достаточно просто, следует снять вызвавший подозрения агрегат и поставить на его место другой (новый или рабочий). И сравнить показатели приборной панели: если лампочка погасла − смело делаем вывод о проблеме в самом аккумуляторе. А проблема эта может возникнуть при сульфитации пластин, которая в некоторых случаях устраняется путем ремонта. Если же произошло замыкание пластин, то устройство подлежит замене.

Установка нового аккумулятора

Следует помнить, что батарея может быть исправна, но разрядиться вследствие оставленного включенным света фар или автомагнитолы при выключенном двигателе. Необходимо проанализировать собственные действия, которые предшествовали показателям горящей лампочки аккумулятора.

Если же при замене устройства лампа зарядки по-прежнему горит, то причина кроется в неправильной работе генератора.

Неисправность генератора. Определение отсутствия подачи напряжения генератором определить просто. Достаточно при выключенном двигателе отсоединить провода от аккумулятора, измерить напряжение, его показатели должны находиться в диапазоне 12,5-12,7 В. Затем присоединить провода к батарее, включить зажигание и замерить напряжение на клеммах вновь. Показатели прибора должны варьироваться в пределах 13,5-14 В. А при увеличении оборотов напряжение должно также увеличиваться. Не забудьте о средствах индивидуальной защиты при производстве этих манипуляций: обязательно наденьте резиновые перчатки.

Замер показателей аккумулятора

Если напряжение снижается при увеличении оборотов, то причина может крыться в износе «щеток» генератора или диодов в диодном мостике.

При визуальном осмотре возможно определить наличие обрыва ремня или его ослабление. Нажатием пальцев руки на ремень можно определить его натяжение: если ремень прогибается ниже чем на 1-1,5 см, то причина может крыться именно в этом. Визуально определяется и наличие окисления клемм.

Стоит проверить провода генератора. Они имеют свойство окисляться и перегорать (появляется характерный запах гари).

Но существуют и более глобальные причины сбоя в работе устройства, такие как: выход из строя реле, износ ротора, обрыв цепи и др. Подобные проблемы может диагностировать только специалист.

Устранение неполадок

Почему горит лампочка аккумулятора мы разобрались. А когда выявлены причины, следует приступать к их устранению:

зарядка батареи поможет восстановить ее работоспособность при ее ослаблении вследствие долгой работы электроприборов с заглушенным двигателем;
внутренние повреждения аккумуляторной батареи сможет устранить только специалист;
ослабление ремня или его разрыв устраняется регулировкой его натяжения или же полной заменой;
окисленные клеммы следует зачистить мелкозернистой наждачной бумагой;
щетки и провода генератора подлежат замене;
обрыв обмотки генератора, износ ротора и прочие серьезные дефекты, как правило, предшествуют замене агрегата по рекомендации специалиста.

Очистка клемм аккумулятора

Прислушивайтесь к своему автомобилю во время езды и присматривайтесь к показаниям приборной панели. Эти простые действия способствуют выявлению проблем в работе автомобиля на ранних стадиях, что в дальнейшем поможет избежать более серьезных последствий.

Личным опытом «столования» с горящей лампочкой зарядки аккумулятора вы можете делиться в комментариях под статьей.

kalina-2.ru

Горит аккумулятор на панели приборов

Горящий значок аккумулятора на щитке приборов сообщает о неисправности электрооборудования автомобиля

Рассмотрим ситуацию, когда при работающем двигателе горит аккумулятор на панели приборов.

Как определить, что есть неисправность?

Горящий значок показывает, что в данный момент генератор не заряжает батарею

Необходимо запомнить главное — если при работающем двигателе горит значок аккумулятора на панели приборов, то в системе электрооборудования есть серьезная неисправность.

Как выполнить диагностику без инструмента?

Фото сломанного реле-регулятора генератора авто

Диагностика инструментальная

Неисправности генератора

износ щеток
неисправность реле регулятора
неисправность выпрямителя (диодного моста)
износ коллектора ротора
обрыв обмоток статора или ротора
