Что такое лямбда зонд?

Устройство автомобиля – это сложнейшая конструкция, которая имеет огромное количество датчиков. В чем-то автомобиль можно сравнить с человеческим организмом, и если проводить эту аналогию, то такой механизм, как лямбда зонд можно сравнить с дыхательной системой человека.

Действительно, если обратиться к механику с вопросом – что становится причиной резкого падения тяги у автомобиля, то скорее всего специалист усомнится в исправности лямбда зонда. В критической ситуации потребуется его замена, но на практике – в ряде случаев этого можно избежать

Для чего нужен лямбда зонд?

В ситуации поломки автомобиля знание принципа работы механизма не помешает никому. Во-первых, так механику будет сложнее одурачить владельца авто, приписывая к смете ненужные услуги. Во-вторых, водитель обладая знаниями технических особенностей деталей своего авто может сам поставить «диагноз», а возможно и устранить неполадку.

Так для чего же предназначен лямбда зонд? Он создает условия для работы каталитического нейтрализатора, который в свою очередь предназначен для фильтрации выхлопных газов. К слову, катализаторы обязаны своим широким распространением экологам и ярым борцам за чистоту окружающей среды. Именно катализаторы позволяют сделать выхлоп наименее вредным, а лямбда зонд осуществляет контроль за эффективной работой этого механизма.

Лямбда зонд унаследовал свое название от соответствующей буквы греческого алфавита. Также лямбдой принято называть величину количества кислорода в топливно-воздушной смеси, которая составляет 14,7 долей воздуха на 1 долю топлива. Обеспечить такую пропорциональность способен механизм электронного впрыска топлива с обратной связью с лямбда зондом.

%rtb-4%

Также предназначение лямбда зонда определяет его месторасположение – перед катализатором в выпускном коллекторе. Установленный на этом участке, лямбда зонд вычисляет объем излишек кислорода в топливно-воздушной смеси. При появлении дисбаланса прибор дает сигнал в блок управления впрыска. Но, порой одного датчика становится недостаточно, поэтому в последних моделях автомобилей все чаще предусмотрено два датчика кислорода, между которыми располагается катализатор. При такой конструкции контроля точность анализа выхлопа топлива увеличивается в разы.

В основе лямбда зонда гальванические элементы с твердым керамическим электролитом из диоксида циркония. Поверх покрытия нанесен слой оксида иттрия и напыление из токопроводящих пористых платиновых электродов. Электроды на поверхности механизма действуют по принципу забора выхлопа и воздуха из атмосферы. Лямбда зонд начинает работать только после того, как прогрев достигнет 300 градусов по Цельсию. Высокая температура приводит в действие циркониевый электролит, который пропускает сигнал об уровне выходного напряжения. При заведении непрогретого двигателя, датчики кислорода не работают, а их нагрузку при низкой температуре выполняют другие датчики двигателя.

Существуют также датчики, которые используют вместо циркония двуокись титана. Их принцип работы заключается в том, что они изменяют объемное сопротивление по количеству содержания кислорода в выхлопе. Большим минусом этого механизма является то, что они имеют сложную конструкцию и не могут генерировать ЭДС. Однако, именно они включены в конфигурацию многих самых продаваемых моделей автомобилей.

Еще одной разновидностью датчиков являются механизмы с дополнительным подогревом. Такой принцип позволяет им быстрее активизироваться, а значит, результат показателей параметров получается более точный.

%rtb-4%

Последствия поломки лямбда зонда?

В первую очередь, поломка лямбда зонда может грозить авто владельцу увеличением расхода топлива и ухудшением разгона. Основная причина таких последствий заключается в том, что при поломке показания лямбда зонда не будут соответствовать действительности. По этой же причине соотношение топлива и кислорода в результате может получиться неидеальным. Однако, даже при неисправности лямбда зонда машина все же будет на ходу. Но, критичность ситуации зависит от устройства автомобиля. Существуют модели, которые при отказе этого механизма, могут расходовать топливо в колоссальных объемах, поэтому становится необходим экстренный ремонт.

Также существует ряд причин, способных вывести лямбда зонд из строя. К примеру, механизм может сломаться лишь частично, а именно – лямбда зонд продолжает работу, однако точность показаний резко падает. Лямбда зонд также может перестать активизироваться при определенной температуре. В любом случае, установить точную причину поломки может только специалист. Стоит отметить, что если лямбда зонд окончательно вышел из строя, то менять его нужно только на аналогичный механизм. В противном случае бортовой компьютер может просто не принимать его сигналы.

В случае, если отказывают сразу два датчика, то автомобиль может полностью выйти из строя. Единственный вариант передвижения, который остается в таком случае – это буксир или эвакуатор. Стоит помнить, что лямбда зонд чрезвычайно чувствителен к поломкам. Его могут вывести из строя некачественные поршневые кольца, сложный состав топлива и пропуски зажигания. В первую очередь, усугубить поломку может использование этилированного топлива, которое благодаря содержащемуся в нем свинцу выводит из строя платиновые электроды. Достаточно пару раз заправиться таким бензином, чтобы окончательно разрушить лямбда зонд.

Что такое катализатор в автомобиле?

Признаки забитого или разрушенного катализатора машины. Методы диагностирования неисправностей катализатора

Лямбда зонд — признаки неисправности и способы проверки

Инжекторная система питания автомобиля является более экономичной и эффективной, чем карбюраторная. Достигается это за счет полного контроля за подачей топлива и воздуха, которое осуществляется рядом датчиков. Они выполняют проверку рабочих параметров, передают их на электронный блок, который анализирует и на их основе корректирует работу всей системы.

Причем датчики для обеспечения полной информации о работе системы устанавливаются не только на впуске (количества топлива, воздуха), но и в выпускной системе. В ней используется всего один датчик, но от его работы зависит, какое количество воздуха будет подаваться в цилиндры. Он так и называется – датчик кислорода, другое название — лямбда-зонд.

Зачем нужен лямбда зонд в машине?

1) металлический корпус с резьбой и шестигранником “под ключ”;
2) уплотнительное кольцо;
3) токосъемник электрического сигнала;
4) керамический изолятор;
5) провода;
6) манжета проводов уплотнительная;
7) токоподводящий контакт провода питания нагревателя;
8) наружный защитный экран с отверстием для атмосферного воздуха;
9) чувствительный элемент;
10) керамический наконечник;
11) защитный экран с отверстием для отработавших газов.

Основная задача этого датчика кислорода – оценка количества несгоревшего кислорода в отработанных газах. Дело в том, что самое эффективное сгорание топливовоздушной смеси достигается при определенном соотношении топлива и воздуха — одна часть бензина должно смешиваться с 14,7 частями воздуха.

Если топливовоздушная смесь будет обедненной, то содержание воздуха будет увеличенным, и наоборот – обогащенная смесь обеспечит меньшее процентное содержание кислорода в выхлопных газах. А это уже сказывается на мощности, расходе, приемистости.

А поскольку двигатель работает на разных режимах, поэтому такое соотношение далеко не всегда соблюдается. Чтобы была возможность контролировать количество подаваемого воздуха, в систему питания и включен лямбда-зонд.

На основе показаний этого датчика электронный блок оценивает качество топливовоздушной смеси и при обнаружении несоответствия нормам – корректирует работу системы, обеспечивая подачу оптимальной смеси путем подачи сигнала на форсунки, которые увеличивают или уменьшают количество впрыскиваемого топлива.

Устройство и принцип работы лямбда зонда

Принцип работы лямбда зонда

Принцип вроде и прост, но реализация его — не такая уж и легкая. Этот датчик должен с чем-то сравнивать полученные результаты, чтобы «понять», что произошло изменение процента кислорода. Поэтому он делает замеры в двух местах – атмосферный воздух и тот, что остался после сгорания смеси. Это позволяет ему «почувствовать» разницу при изменении соотношения топливовоздушной смеси.

1 – твердый электролит ZrO2; 2, 3 – наружный и внутренний электроды; 4 – контакт заземления; 5 – «сигнальный контакт»; 6 – выхлопная труба

При этом на электронный блок должен подаваться электрический сигнал. Для этого лямбда-зонду необходимо преобразовать результаты замеров в импульс, который будет подаваться на ЭБУ. Для проведения замеров концентрации кислорода в атмосфере и в выхлопных газах, используется два электрода, вступающих в реакцию с ним. То есть, в работе этого датчика задействован принцип гальванического элемента, при котором смена параметров химической реакции влечет за собой изменение напряжения между электродами датчика. Так, при обогащенной смеси, когда процент кислорода – меньше, напряжение возрастает, а при обеднении – снижается.

Полученный в результате химической реакции электрический импульс подается на ЭБУ, параметры которого он сравнивает с прописанными в своей памяти и в результате этого производит корректировку работы системы питания.

Используя для работы химические реакции, лямбда-зонд не является сложным по конструкции. Основным его элементом выступает керамический наконечник, изготовленный из диоксида циркония (реже – диоксида титана) с платиновым покрытием, которое и выступает в роли электродов, вступающих в реакцию. Одной своей стороной наконечник контактирует с атмосферой, а другой – с выхлопными газами.

Лямбда зонд с подогревом

Особенность работы такого керамического наконечника заключается в том, что произведение эффективных замеров остаточного процента кислорода выполняется только при определенном температурном режиме. Чтобы наконечник обрел необходимую проводимость, необходима температура в 300-400 град. С.

Чтобы обеспечить необходимый температурный режим изначально этот датчик устанавливали ближе к выпускному коллектору, что обеспечивало достижение необходимой температуры по мере прогрева силовой установки. То есть, в работу он вступал не сразу. До того, как лямбда-зонд начнет передавать импульсы, электронный блок основывался на показания других датчиков, включенных в систему питания, но при этом оптимальное смесеобразование не соблюдалось.

Видео: Как подключить лямбда зонд с подогревом

Ещё кое-что полезное для Вас:

• Ошибка P0172 — причины появления и способы устранения
• Ошибка P0171 — как выявить и устранить
• Чип-тюнинг двигателя — достоинства и недостатки

Некоторые модели лямбда-зондов в своей конструкции имеют специальные электрические подогреватели, что обеспечивает более быстрый выход на необходимый температурный режим. Запитка подогревателя осуществляется от бортовой сети авто.

Датчик, выполняющий свою работу за счет химической реакции, получил название двухточечного, за счет того, что замеры производятся в двух местах. Но выпускаются еще и другой тип лямбда-зонда – широкополосный, который является более современной версией датчика. В его конструкции тоже используется двухточечный элемент, а также еще один керамический элемент – закачивающий.

При этом суть сводится все к той же подаче электрического сигнала на ЭБУ.

Использование двух и более датчиков

Сейчас многие автомобили, чтобы повысить их экологичность, используют каталитические нейтрализаторы, что позволяет снизить вредные выбросы в атмосферу. При этом выхлопная система оснащается не одним, а двумя и более кислородными датчиками.

В такой выхлопной системе эти датчики производят не только замер остаточного кислорода, но еще и оценивают эффективность работы нейтрализатора. Один из датчиков устанавливается перед катализатором, а второй – за ним. Это позволяет на основании сравнения показаний двух лямбда-зондов понять, выполняется ли нейтрализация вредных веществ.

С одной стороны, такая система позволяет меньше загрязнять окружающую среду, но с другой – она очень «капризна». Одна-две заправки некачественным бензином запросто может испортить нейтрализатор. А это уже скажется на показаниях кислородных датчиков, и как следствие – на работе всей системы питания.

К тому же даже при соблюдении всех условий эксплуатации авто, нейтрализатор выйдет из строя, поскольку у него имеется свой ресурс, после которого он подлежит замене, чтобы восстановить нормальную работоспособность системы питания. А поскольку замена – «удовольствие» дорогостоящее, то на выручку приходят разные хитрости.

Многие просто вырезают нейтрализатор, а на его место устанавливают пламегаситель – обычный отрезок трубы необходимого диаметра. А чтобы получить разницу в показаниях двух датчиков, используют так называемую обманку на лямбда зонд – специальную проставку, устанавливаемую на второй лямбда-зонд.

Эта обманка просто удаляет наконечник от потока выхлопных газов, что влияет на его показания. За счет этого и достигается разница, которую ЭБУ воспринимает как работу катализатора.

Видео: Лямбда зонд (датчик кислорода). Как обмануть второй лямбда зонд

Признаки неисправности датчика кислорода

Лямбда-зонд – достаточно важный элемент в системе питания авто и его поломка может значительно сказаться на работе силовой установки. Признаки неисправности его таковы:

• увеличение расхода бензина;
• «плавающие» обороты на холостом ходу;
• понижение динамики разгона;
• щелчки и треск из-под авто после остановки мотора;

Одна из особенностей лямбда-зонда кроется в том, что его неисправность далеко не всегда распознается системой самодиагностики авто. К тому же невозможно его проверить при помощи обычных измерительных приборов в гаражных условиях. Его работоспособность проверяется только осциллографом.

Также он не ремонтопригоден. Единственное, что можно устранить, так это – обрыв проводки, ведущей к датчику. Но с ним бывают также и такие неисправности как повреждение подогревающего элемента и потеря чувствительности самого датчика.

Видео: Как проверить лямбда зонд

Замена

Поэтому многие автолюбители не пытаются проводить диагностику работоспособности лямбда-зондов, а просто периодически производят его замену на новый. Чтобы поддерживать работоспособность системы питания в рабочем состоянии следует производить замену раз в 2-3 года.

Данная операция не является сложной и выполняется она на смотровой яме. Предварительно следует приобрести необходимую модель датчика. Перед демонтажем отключается колодка проводов от зонда, а затем он выкручивается со своего посадочного места рожковым ключом соответствующего размера. Для облегчения откручивания допускается обработка специальными средствами (WD-40 или др.). На место выкрученного элемента вкручивается новый и к нему подключается проводка.

Лямбда зонд признаки неисправности рено логан

В данной статье будет рассказано о том, что такое лямбда-зонд, признаки неисправности этого узла рассмотрим также. Его еще называют датчиком содержания кислорода. Устанавливается он в выпускном тракте автомобильного двигателя внутреннего сгорания. Причем ставится этот датчик как на бензиновые, так и на дизельные моторы.

Лямбда-зонд похож по принципу своего функционирования на гальванический элемент, состоящий из твердого керамического электролита на основе циркония. Также произведено легирование керамики при помощи оксида иттрия. Сверху находится напыление тонким слоем с использованием платины. Получается так, что один электрод воспринимает выхлопной газ, в то время как другой — воздух из атмосферы. Именно за счет этого происходит сравнение параметров работавшего газа с нормальным атмосферным воздухом. Также стоит отметить, что наиболее эффективная работа осуществляется при температуре свыше 300 градусов. Именно при таком нагреве электролит из циркония начинает проводить ток. И теперь пришло время узнать о том, что влияет на то, как работает лямбда-зонд. Признаки неисправности «Приора», например, позволит определить даже на слух.

Благодаря тому что имеется разница в массовом содержании кислорода, на электродах датчика появляется выходное напряжение. Чтобы повысить чувствительность прибора при низкой температуре, например во время запуска двигателя, необходимо использовать принудительный нагрев. Электрическая спираль расположена в керамическом теле лямбда-зонда.

Она имеет подключение к бортовой сети автомобиля. Есть еще элемент датчика кислорода, в основе которого лежит диоксид титана. Он меняет свое сопротивление при работе двигателя. Именно по такому принципу работает лямбда-зонд. Признаки неисправности VW Golf 3 такие же, как и в отечественных автомобилях.

В момент, когда происходит запуск и прогрев мотора, двигатель функционирует без данных, поступающих с лямбда-зонда. Вся коррекция топливовоздушной смеси происходит по данным, полученным с других устройств. В частности, это датчики положения заслонки в дросселе, температуры двигателя, частоты вращения коленвала. Главная особенность лямбда-зонда на основе циркония — это то, что при незначительном отклонении от нормы содержания кислорода при анализе состава топливной смеси происходит существенное изменение выходного напряжения в диапазоне 0,1-0,9 Вольт.

Имеются также датчики, изготовленные из двуокиси титана. Тогда, когда происходит изменение массовой доли кислорода в выхлопных газах, они постепенно изменяют сопротивление по объему. Генерация напряжения у датчиков такой конструкции не происходит. Они намного сложнее, нежели циркониевые, используются на очень дорогих автомобилях, например BMW, Nissan, «Ягуаре». На бюджетных автомобилях устройства на основе титана, как правило, не используются, так как имеют большую стоимость. На автомобилях среднего и низкого класса более дешевый циркониевый используется лямбда-зонд. Признаки неисправности «Рено-Меган 2» проявляет такие, которые ничем не отличаются от присутствующих на отечественных автомобилях.

Стоит заметить, что принципы работы у датчиков кислорода одинаковы, не зависят от того, кто производитель. Разница лишь в том, какие размеры корпуса этих элементов. Также может быть несколько иное подключение, зачастую имеется отличие в разъеме. Все датчики, как было сказано выше, имеют подогрев либо нет. Следовательно, различаются они по количеству проводов для подключения. По материалам различия идут следующие: либо циркониевые, либо титановые. В последних вывод нагревателя всегда имеет красный цвет.

Также существуют виды для дизельных двигателей. Они более широкополосные. Нельзя установить на бензиновый мотор такой лямбда зонд. Признаки неисправности («Шкода-Октавия» также интересует многих автомобилистов) сопровождаются выводом кода ошибки с кратким описанием.

Очень часто причиной преждевременного выхода из строя является низкое качество бензина. Железо и свинец, которые могут присутствовать в плохом бензине, моментально забивают электроды из платины. Следовательно, выходит из строя датчик кислорода, он не может нормально снять все показания. Если маслосъемные кольца имеют сильную выработку, то в выхлопную трубу будет попадать некоторое количество масла. Это также является причиной преждевременного выхода из строя датчика кислорода. Даже если вдруг случайно на датчик кислорода попало немного растворителя или моющего средства, можно сразу же говорить о том, что он сломался. Он не переживает попадания таких растворов. Разрушение лямбда-зонда происходит в случае, когда в выпускной системе происходят хлопки.

Керамика очень хрупкая, поэтому такие резкие удары могут разрушить ее. При неправильной установке угла зажигания либо при чрезмерно обогащенной топливовоздушной смеси происходит сильный нагрев корпуса датчика. Это становится причиной преждевременного выхода из строя.

Обратите внимание, что при монтаже лямбда-зонда нельзя использовать различные герметики, которые имеют в своей основе силикон. Также можно разрушить лямбда-зонд, если много раз пытаться завести двигатель, делая малые паузы между попытками. При условии что двигатель не заводится. Это обязательно приведет к тому, что топливовоздушная смесь будет скапливаться в выхлопной системе. Спустя некоторое время она воспламенится и создаст мощную взрывную волну. Даже некачественный контакт либо же короткое замыкание в выходной цепи, способные разрушить устройство. Общий ресурс элементов колеблется в диапазоне 30..70 тысяч километров пробега. Во многом зависит он от того, в каких условиях происходит эксплуатация. Наибольший срок службы у датчиков, у которых присутствует дополнительный подогрев.

На большей части иномарок применяется такой конструкции лямбда-зонд. Признаки неисправности, («Форд-Фокус 2» или же «Шкода» находятся в вашем владении) одинаковы. Поэтому диагностировать можно и самостоятельно, если правильно распознать все симптомы.

Среди популярнейших поломок можно отметить неработающий нагревательный элемент, а также потерю чувствительности. Вследствие последнего быстродействие устройства уменьшается. Самое главное — старайтесь не заменять лямбда-зонд никакими имитаторами. Электронный блок управления не сможет распознать чужой сигнал. Следовательно, коррекция топливной смеси по этому имитатору происходить не будет. Обратите внимание, что в случае, если датчик кислорода успешно работал в условиях нашей страны (некачественного бензина), причем срок его службы уже явно более трех лет, то к диагносту можно даже не обращаться. Сразу необходимо заменить лямбда-зонд. Признаки неисправности «Шкода» проявляет отчетливо при пробеге свыше 70 тыс. км. Некоторые же модели датчиков кислорода и вовсе могут иметь ресурс чуть более 30 тысяч километров.

Если присутствует нестабильная работа мотора на низких оборотах, такое чувство, как будто бы двигатель «троит». И при этом повышается расход бензина, ухудшается динамика автомобиля. Зачастую слышны потрескивания, доносящиеся от катализатора после того, как вы заглушите двигатель. Также возможно повышение (значительное) температуры самого катализатора. Иногда происходит такой его нагрев, что металл попросту раскаляется. В некоторых автомобилях о неисправности также можно судить по контрольной лампе Check Engine. Только, к сожалению, не все системы электронного управления позволяют выявить и указать неисправность этого элемента.

Для чего нужен кислородный датчик и как он работает на ВАЗ 21214

Содержание

1. За что отвечает лямбда зонд
2. Неисправный лямбда-зонд: причины и признаки
3. Как проверить лямбда-зонд
4. Для чего нужен датчик концентрации кислорода?
5. Причины неисправности лямбда-зонда
6. Детальное определение неполадки
7. Способы диагностики лямбда-зонда
8. Как заменить самостоятельно?
9. Итоги и выводы

Что делать, когда в машине вдруг падает «тяга» или она в слишком большом темпе начинает расходовать бензин? Опытный мастер скажет вам, что дело в лямбда-зонде и он подлежит ремонту или замене. Особенно такой проблеме подвержены владельцы иномарок. И правда — что же в такой ситуации делать? Ведь вы и сами понимаете, что нынче автозапчасти стоят недешево. Можно ли предотвратить поломку лямбда-зонда, какие есть признаки неисправности лямбда-зонда, и что такое он из себя представляет? Давайте разберем всё по порядку.

За что отвечает лямбда зонд

Попросту говоря, лямбда-зонд, он же О2 датчик — это датчик, оценивающий количество не сгоревшего топлива и кислорода в выхлопной системе автомобиля. Хотя лямбда-зонды используют также в других областях, мы в этой статье будем говорить сугубо об автомобильных датчиках кислорода.

Для чего же нужен этот датчик кислорода? Так называемые катализаторы, которые уменьшают долю вредных веществ в выхлопах, имеются в данный момент в каждой более-менее современной машине. Лямбда-зонд контролирует количество кислорода в катализаторах, таким образом, продлевая срок их действия. Также он существенно влияет на количество потребляемого вашим автомобилем топлива и улучшает работу двигателя.

Если упомянуть конкретные факты, то известно, что топливо эффективно сгорает только при правильном соотношении топлива и воздуха в топливной смеси. В противном случае (если воздуха будет меньше или же больше) будут изнашиваться и приходить в негодность катализаторы. Поэтому, лямбда-зонд непосредственно влияет на выхлопную систему автомобиля.

Неисправный лямбда-зонд: причины и признаки

Основные причины, которые приводят лямбда-зонд в неисправное состояние следующие:

• Перегрев;
• Механическое повреждение;
• Проблемы с подключением;
• Износ.

Как видно — все эти причины действуют на датчик кислорода не сразу, из-за чего неопытные водители могут не понять причину нестабильного поведения автомобиля и вовремя не примут соответствующих мер.

Поэтому, во избежания распространённых ошибок мы расскажем вам о нескольких этапах выхода из строя датчика кислорода.

• Первый этап. На начальной стадии лямбда-зонд начинает «барахлить» — время от времени перестаёт поступать сигнал, данные идут в очень широком диапазоне, из-за чего значительно ухудшается качество топливной смеси и ухудшаются обороты холостого хода. На этом этапе неисправности лямбда-зонда автомобиль резко дергается, двигатель издает странные хлопки и на панели загорается предупреждающая лампочка.
• Второй этап. На втором этапе, при непрогретом двигателе датчик и вовсе перестаёт работать. При этом будут видны те же самые, но ещё сильнее выраженные признаки неисправности. К ним добавится также значительное падение мощности двигателя и замедленное действие педали акселератора. В одном из худших вариантов двигатель будет очень сильно перегреваться, что приведет к более значительным неисправностям и соответственно затратам.
• Третий этап. Третьим этапом обычно становится поломка лямбда-зонда. В этом случае вас ждет ещё большее снижение мощности автомобиля (особенно это будет заметно при движении на большой скорости), а также резкий и неприятный токсичный запах из выхлопной трубы.

Как проверить лямбда-зонд

Если вы заметили описанные выше признаки неисправности лямбда-зонда, то вам нужно его немедленно проверить. Выполнять проверку лямбда-зонда лучше всего на профессиональном оборудовании. Зачастую проверка проводится при помощи электронного осциллографа. Сам процесс происходит при работающем двигателе, так как в противном же случае, данные не могут быть получены. Такую сравнительно недорогую услугу вам смогут предоставить очень многие СТО.

Хотя проверить датчик можно и вольтметром в домашних условиях, но в случае, если датчик будет не прогрет, то вы можете получить неправильные данные.



Для чего нужен датчик концентрации кислорода?

На практике, многие владельцы автомобильной техники даже и не подозревают о существовании этого элемента. Его назначение заключается в определении концентрации кислорода в отработанных газах и последующая передача этой информации ЭБУ. На основании этого по заложенным алгоритмам в памяти системы, осуществляется коррекция топливно-воздушной смеси для ее полного сгорания в цилиндрах силового агрегата.

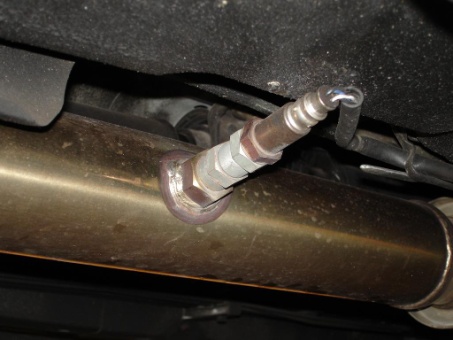

Местом расположения кислородного датчика является выпускной коллектор. На большинстве моделей лямбда монтируется непосредственно в области каталитического нейтрализатора. В не зависимости от того, где будет установлен датчик, корректность его показаний и производительность системы не пострадают.

Заметим, что второй тип входит в конструкцию старых моделей транспортных средств, которые выпускались до 90-х годов. Все современные модели имеют широкополосную лямбду, которая с высокой точностью фиксирует все отклонения для обеспечения максимально корректного смесеобразования. При этом исправно функционирующий датчик такой системы позволяет реально снизить потребление топлива и обеспечить оптимальные обороты коленвала силового агрегата.

Причины неисправности лямбда-зонда

Симптомы выхода из строя датчика могут быть различными. Изначально его неисправность отражается на качестве топливной смеси. Например, его некорректная работа может быть спровоцирована наличием различных отложений. А наиболее частой причиной поломки лямбды является нарушение его герметичности, вызванное естественным износом материала его изготовления. Механические повреждения датчика концентрации кислорода менее распространены, поскольку элемент хорошо защищен.

Также датчик может работать с перебоями, либо не функционировать вообще из-за нарушения электропитания. Контактные группы лямбда-зонда подвергаются окислению, вследствие чего устройство начинает работать некорректно, передавая неверные показания на ЭБУ. Это приводит к нарушению процесса смесеобразования.

Неправильный угол опережения зажигания является одной из возможных причин перебоя в работе датчика кислорода. Зачастую подобная проблема возникает на транспортных средствах в системе зажигания которых предусмотрен трамблер. Помимо этого, повреждение электропроводки и проблемы со свечами зажигания также накладывают свой отпечаток на функционирование лямбда-зонда. Это можно распознать по троению двигателя и его неправильной работе при повышении оборотов коленчатого вала.

Детальное определение неполадки

Среди распространенных признаков неисправности лямбда-зонда выделяют следующие:

• увеличение потребления топлива;
• возникновение рывков во время езды;
• резкое снижение мощности силового агрегата;
• неустойчивый холостой ход;
• появление резкого, токсичного запаха в отработанных газах авто.

Необходимо подчеркнуть, что не всегда перечисленные выше признаки являются следствием нарушения работоспособности датчика концентрации кислорода. В случае обнаружения этих симптомов необходимо выполнить тщательную проверку лямбда-зонда. Рассмотрим подробно этот процесс.

Способы диагностики лямбда-зонда

Протестировать датчик можно одним из следующих способов:

1. В ходе проведения визуального осмотра
2. Проверка мультиметром

Начнем с первого метода. Вначале необходимо отсоединить разъем с датчика и осмотреть состояние контактов, целостность проводов не должна быть нарушена, а все соединения плотно держаться. После этого осматриваем сам датчик. На нем не должно быть никаких отложений и нарушений целостности конструкции.

Сажевый налет можно очистить, его образование вызвано сгоранием слишком обогащенной топливной смеси, в результате чего нарушается проходимость лямбды. Это приводит к тому, что прибор начинает функционировать некорректно. Наиболее губительными для датчика считаются свинцовые отложения, которые имеют серебристо-блестящий цвет и вызваны использованием некачественного топлива и моторного масла. Избавиться от них никак не удастся, рекомендована полная замена устройства.

Процесс проверки лямбда-зонда при помощи мультиметра не отличается особой сложностью. Чтобы его осуществить необходимо соединить сигнальные провода датчика с щупами тестера, после чего запустить силовой агрегат и удерживать его обороты на 2,5 тыс. Далее бросаем акселератор, вытягиваем подсос и смотрим на шкалу мультиметра.

О полном выходе из строя датчика концентрации кислорода говорит отсутствие напряжения, либо его низкая величина (менее 0,8В). Поскольку конструкционные особенности не позволяют полностью восстановить работоспособность лямбда-зонда, потребуется полная замена отслужившего свой срок элемента.

Как заменить самостоятельно?

Как видно, в большинстве случаев выхода из строя лямбда-зонда его ремонт лишен всякого смысла, поэтому оптимальным вариантом решения проблемы станет замена неисправного элемента, тем более что этот процесс не отличается сложностью.

Перед заменой необходимо обесточить бортовую сеть автомобиля, после чего снять с датчика колодку (на некоторых моделях она может быть дополнительно закреплена хомутами). Поскольку лямбда включена в конструкцию системы выхлопа, соответственно, элемент постоянно работает под высокими нагрузками. Выкрутить его с первого раза не всегда удается. Делать это следует аккуратно, чтобы не повредить резьбу в трубе выпускного коллектора.

После того, как вышедший из строя элемент извлечен из своего посадочного места, очищаем резьбу от грязи, установить новый лямбда-зонд и вкрутить его, стараясь не перетянуть.

Значимость датчика концентрации кислорода в выхлопной системе автомобиля невозможно не оценить, поскольку его выход из строя спровоцирует некорректную работу силового агрегата, что крайне губительно для его элементов. По этой причине нужно вовремя и правильно научиться выявлять его поломки.

Итоги и выводы

Если вы заботитесь о своем автомобиле, то при появлении первых признаков неисправности лямбда-зонда нужно выполнить его проверку и в случае необходимости заменить его на новый. Для экономии средств, можно приобрести подержанный датчик кислорода или же не оригинальный аналог.

Выпускная система транспортных средств за последние несколько лет существенно изменилась, в ее конструкции появилось несколько дополнительных элементов, которые позволяют эксплуатировать автомобили без нарушения Международных экологических норм.

Например, одним из таких элементов является кислородный датчик, признаки неисправности которого должны быть известны каждому автовладельцу. О назначении, особенностях конструкции и распространенных неисправностях лямбда-зонда рассмотрим подробно в рамках этой публикации.

Как проверить лямбда-зонд мультиметром — Kvazar-wp

Экологические нормы становятся более жесткими, поэтому в каждую машину устанавливают катализатор (каталитический нейтрализатор), благодаря которому выхлопные газы становятся менее токсичными. Среди условий для правильной и долгой работы катализатора — контроль топливно-воздушной смеси. Эта роль возложена на датчик, который именуется лямбда-зондом. Если он работает не в полную силу или ломается, топливо становится менее качественным, что плохо сказывается на работоспособности двигателя. Мастера рекомендуют проверять датчик каждые 10 тыс км, даже если нет явных признаков сбоя. Давайте разбираться, как проверить лямбда-зонд мультиметром.

Contents

• 1 Особенности устройства
• 2 Проверяем напряжение
• 3 Проверяем сопротивление
  • 3.1 Вопрос — ответ

Особенности устройства

Датчик так называется из-за буквы (ƛ) греческого алфавита лямбда, обозначающей в автомобильной области коэффициент превышения уровня воздуха в топливовоздушной смеси. То есть это элемент, измеряющий кислородный объём в выхлопе. Он сравнивает его со стандартом, при несоответствии показаний подаёт сигнал. Называется также кислородным датчиком.

Место расположения соответствует количеству датчиков в машине. Если автомобиль выпустили до начала 21 века, обычно датчик один (под капотом, перед катализатором). В более современных авто от двух датчиков: первый — на привычном месте, другой — под днищем.

Принцип функционирования основан на прохождении выхлопов через датчик, внутрь которого идет чистый атмосферный воздух. Так как окислительная способность этих двух масс отличается, создаётся разность потенциалов, значения выводятся на электронный блок управления. Система в датчике начинает функционировать, когда прогрев достигает от трех до четырех сотен градусов (в титановых разновидностях нужна ещё более высокая t°), чтобы твердый электролит мог проводить электричество

Есть несколько видов датчиков, очень популярны циркониевые, которые бывают одно-, двух-, трёх- и четырехпроводные.

Обычно лямбда-зонд становится неисправен из-за проблем с топливом: плохое качество, попадание внутрь (как и масла) или проблемы с подачей.

Признаками того, что с датчиком неполадки, могут быть:

1. Падение или “плавание” оборотов на холостом ходу.
2. “Дерганье” авто, после запуска движка появляются необычные хлопки.
3. Снижение мощности двигателя, медленная реакция, когда нажимается газовая педаль.
4. Сильный перегрев мотора, увеличение бензинового расхода.
5. Изменение запаха в выхлопной трубе (более «ядерные”).

Конечно, лучше не допускать появление таких признаков, регулярно выполняя проверку датчика кислорода мультиметром на неисправность.

Срок использования лямбда-зонда 60-130 тыс. км, но его служба может закончиться раньше из-за неблагоприятных факторов.

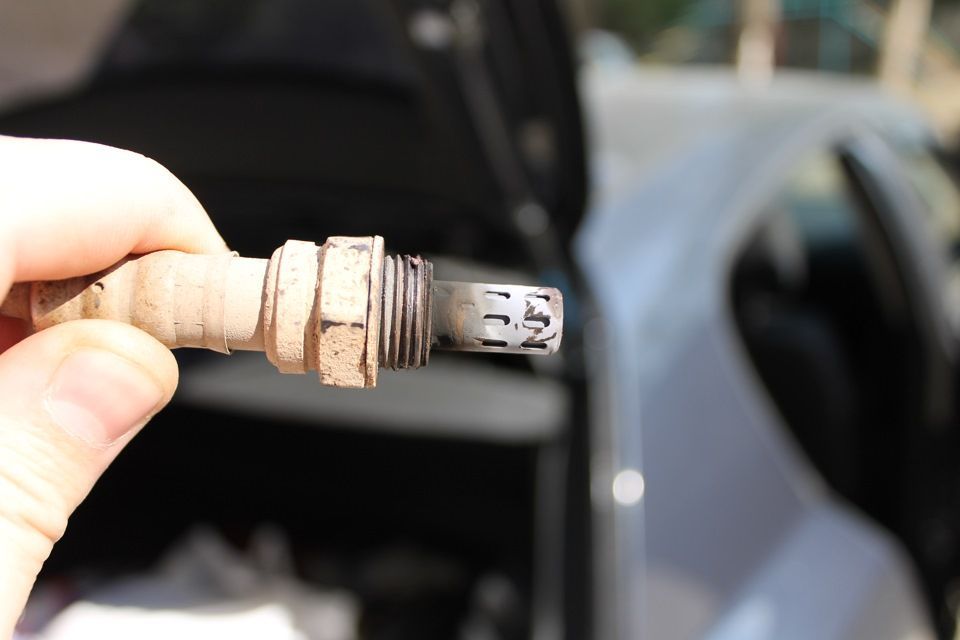

Перед тестированием датчика измерительным прибором важно провести его осмотр. Не должно быть оплавленных мест, обрывов. Нужно обратить внимание на состояние нижней части, которая прячется в катализаторе (для этого датчик выкручивается). Если замечены отложения, датчик важно заменить из-за его плохой работоспособности.

Если внешне не выявлено никаких проблем, приступаем к тестированию тестером.

Перед измерениями советуем посмотреть на картинку, которая поможет при распределении щупов измерителя в зависимости от модели кислородного датчика:

Также полезно прочитать статью о правильном использовании мультиметра, а также руководство к своей модели кислородного датчика.

Благодаря изложенной ниже информации вы узнаете, как проверить мультиметром лямбда-зонд с 4 контактами и другими вариациями, потому что принцип тестирования схож.

Проверяем напряжение

Способ, как проверить напряжение в цепи подогрева своими руками:

1. Включить зажигание без снятия разъёма с лямбда-зонда.
2. Соединить щупы с цепью подогрева.
3. Посмотреть на значения мультиметра: в норме они такие же, как напряжение на АКБ — 12 В.

Два момента:

1. «+» направлен на датчик от АКБ с помощью предохранителя. Если его нет, нужно прозвонить эту цепь.
2. «—» идёт от управленческого блока. Если не обнаружили, тестируйте клеммы линии «лямбда-зонд — электронный управленческий блок».

Как померить опорное напряжение:

1. Включить зажигание.
2. Замерить напряжение между массой и сигнальным проводком.
3. Норма показаний — приблизительно 0,45-0,50 В.

Полезное видео, как прозвонить лямбда зонд мультиметром на исправность:

Важно проверить сигнал, то есть восприимчивость наконечника. Инструкция, как проверить датчик кислорода мультиметром:

1. Завести автомобиль и прогреть движок до семи-восьми десятков градусов°. Довести его до трех тысяч оборотов в минуту и удерживать так две-три минуты, чтобы датчик был прогретым.
2. Отрицательный провод мультиметра подключить на корпус движка (к массе авто). Положительный к сигнальному проводку (чаще это черный проводок).
3. Посмотреть на показания мультиметра. В норме они варьируются от 0,2 до 1 В, часто меняясь. Примерно за десять секунд датчик включается такое же количество раз. Если мультиметр показывает 0,5 В, а включения нет, датчик неисправен.
4. Нажать газовую педаль в пол и резко отпустить. У рабочего датчика значение в 1 В, после чего падает до 0. Если при манипуляциях с педалью значения не меняются и показывают, скажем, 0,4 В, лямбда-зонд неисправен.

Если же напряжения вообще нет, проведите диагностику проводки: прощупайте с помощью мультиметра все кабели, которые соединяют реле с выключателем зажигания.

Проверяем сопротивление

Как проверить сопротивление:

1. Выбрать на мультиметре режим измерения сопротивления и диапазон 200 Ом.
2. Вывести из колодки лямбда-зонда контакты нагревателя (например, в датчике с четырьмя контактами это 3 и 4 разъёмы).
3. Присоединить наконечники мультиметра к выходам и посмотреть на показания.

В норме значение в диапазоне 2-10 Ом в зависимости от модели кислородника. Часто показание выше 5 Ом указывает на отличную функциональность лямбда-зонда. Если на дисплее нет никаких показаний, произошел разрыв цепи, то есть в нагревателе порвался провод.

Вы узнали, как проверить лямбда-зонд мультиметром правильно и безопасно. Делитесь своим опытом в комментариях.

Желаем безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как проверить напряжение датчика кислорода мультиметром?

Имя: Матвей

Ответ: Чтобы проверить напряжение в цепи подогрева, нужно включить зажигание без снятия разъёма с лямбда-зонда. Соединить щупы с цепью подогрева. Посмотреть на значения мультиметра: в норме они должны совпасть с напряжением на АКБ — 12 В.



Вопрос: Как проверить цифровым мультиметром лямбда зонд 4 контакта?

Имя: Дмитрий

Ответ: Кислородный датчик можно проверить на напряжение и сопротивление. Во втором случае нужно выбрать на мультиметре режим измерения сопротивления и диапазон 200 Ом. Вывести из колодки лямбда-зонда контакты нагревателя (например, в датчике с четырьмя контактами это 3 и 4 разъёмы). Присоединить наконечники мультиметра к выходам и посмотреть на показания.



Вопрос: Как проверить опорное напряжение лямбды мультиметром?

Имя: Рамиль

Ответ: Включить зажигание. Замерить напряжение между массой и сигнальным проводком. Норма показаний — приблизительно 0,45-0,50 В.



Вопрос: Как правильно прозвонить лямбда-зонд мультиметром?

Имя: Александр

Ответ: Советуется проверять восприимчивость наконечника датчика. Для этого завести автомобиль и прогреть движок. Довести его до трех тысяч оборотов в минуту и удерживать так две-три минуты. Отрицательный провод мультиметра подключить на корпус движка (к массе авто). Положительный к сигнальному проводку (чаще это черный проводок).



Для чего предназначен лямбда-зонд, на чем сказываются его неисправности — Автор обзора Сергей БОЯРСКИХ

Среди множества датчиков, которыми оборудован автомобиль, что делает его, говоря образно, похожим на космонавта, проходящего перед полетом медицинское обследование, есть один, чье название до сих пор звучит как проклятие.

Во всяком случае многие автомобилисты со стажем, заставшие времена, когда иномарки начали осваивать наши улицы и проселочные дороги, обязательно вспомнят историю из своей биографии, которая подтвердит печальную известность этого датчика.

Его именуют кислородным датчиком, датчиком кислорода либо лямбда-зондом. Однако оценивает он не содержание кислорода в отработавших газах, как можно подумать из названия, а разницу между концентрациями O₂ в выхлопе и окружающей среде, из-за чего его технически правильное «имя» должно быть более сложным для восприятия.

Последнему из общепринятых названий рассматриваемый датчик обязан двум обстоятельствам. Во-первых, в теории коэффициент избытка воздуха в топливовоздушной смеси, подготовленной к последующему сгоранию в цилиндре двигателя, обозначается греческой буквой лямбда.

Во-вторых, датчик зондирует отработавшие газы, удаляемые из цилиндров после сгорания горючей смеси. Отсюда — зонд.

В то же время похожесть функции лямбда-зонда с назначением приборов, с помощью которых при прохождении техосмотра определяется содержание в выхлопных газах токсичного CO, ведет к ошибке в установлении его истинной миссии.

В период появления иномарок, отличавшихся от вытесняемых с наших дорог «жигулей», «москвичей» и «запорожцев» наличием лямбда-зондов и катализаторов, повсеместно считалось, что каталитический нейтрализатор вместе с лямбда-зондом составляют систему нейтрализации выхлопных газов. До сих пор бытует заблуждение, что лямбда-зонд — экологический «наворот», о чем свидетельствуют совсем свежие статьи на вроде бы серьезных тематических сайтах.

Одним из результатов правильной работы лямбда-зонда действительно является снижение содержания токсичных компонентов, выбрасываемых через выхлопную трубу в окружающую среду. Поэтому датчик кислорода можно наряду с катализатором, сажевым фильтром или новомодной системой впрыска мочевины причислить к ненавидимым многими автовладельцами «подаркам» от экологов, оплачивать которые приходится из своего кармана. Однако на самом деле лямбда-зонд — куда более серьезная и важная персона.

Кислородный датчик оценивает, насколько качественно прошло сгорание в цилиндрах двигателя, — это и есть его предназначение. Если рабочая смесь сгорела правильно, полученные в результате мощность, расход топлива, а вместе с ними и экологические показатели будут оптимальными.

Сгореть неправильно топливовоздушная смесь может, если нарушен баланс между количеством воздуха и топлива, поступившего в цилиндры. Когда топлива подается больше, чем можно сжечь, смесь называют богатой. Если соотношение нарушено в пользу воздуха — бедной.

Соответственно изменяется содержание остаточного кислорода в выхлопе, а с ним и разница между концентрацией кислорода в отработавших газах и окружающей среде, которую определяет лямбда-зонд. Если разница существенная, рабочая смесь, сгоревшая в цилиндрах, наверняка была чересчур богатой. Когда она невелика, можно говорить о бедной смеси.

Схематически смысл действий лямбда-зонда заключается в следующем. За исключением некоторых режимов работы двигателя, например, запуска и прогрева, когда смесь намеренно обогащают, сигнал, что сгоревшая смесь была слишком богатой либо бедной, чаще всего указывает на неэффективную работу мотора. Информация, полученная лямбда-зондом, передается блоку управления двигателем, а далее электроника корректирует подачу топлива в цилиндры таким образом, чтобы соотношение топлива и воздуха в смеси вновь стало оптимальным.

Поэтому неисправности лямбда-зонда обязательно сопровождаются снижением мощности, увеличением расхода топлива и содержания в выхлопе вредных веществ. Однако перед тем как рассмотреть причины выходов лямбда-зондов из строя, следует сказать, что в современных автомобилях датчиков кислорода, как правило, два.

Первый, основной, размещают в начале выхлопного тракта как можно ближе к двигателю, другой располагается после катализатора.

Функции второго скорее диагностические — он следит за тем, работает первый кислородный датчик или нет. Поэтому второй датчик, как правило, проще, из-за чего существенно дешевле первого. Отсюда весьма распространенная ошибка, связанная с желанием сэкономить на замене первого датчика, когда он отказал.

Практика показывает, что если нет вопросов с присоединительными размерами, то поставленный взамен более простой либо подобранный для замены универсальный лямбда-зонд работать будет, однако сомнительно, что он сможет справляться с обязанностями столь же идеально, как делал бы датчик, которому место первого принадлежит по праву.

Другим нюансом, с которым можно столкнуться при замене лямбда-зонда, является то, что в зависимости от экологических норм, действующих на том или ином рынке сбыта, один и тот же мотор может иметь разные настройки, а его лямбда-зонды, несмотря на внешнюю идентичность, — разное исполнение. На это тоже желательно обращать внимание при подборе запчастей.

Сами лямбда-зонды бывают нескольких типов. Не будем останавливаться на том, как их могут называть ремонтники на профессиональном сленге. Некоторые законодатели моды в производстве датчиков, в частности Denso, предлагают следующую классификацию: воздушный, кислородный, титановый, широкополосный. У кислородного и широкополосного лямбда-зондов выходной сигнал для блока управления двигателем — величина напряжения, у воздушного — величина постоянного тока, у титанового — сопротивления. Самый простой из них — воздушный, наиболее сложный — широкополосный.

Каковым бы ни было конструктивное исполнение, главное для надежности и долговечной работы лямбда-зонда — стойкость его рабочего элемента против загрязнения. Если для примера взять датчики, имеющие напряжение в качестве выходного сигнала, то их рабочие элементы изготавливаются с использованием циркониевых и платиновых сплавов.

Если стержень из такого материала разместить так, чтобы его концы оказались в объемах с разным содержанием кислорода, между концами стержня появляется разность потенциалов. При этом напряжение будет тем больше, чем больше разница в концентрациях кислорода. Это принцип работы датчика, из которого следует, что любое загрязнение рабочего элемента является помехой для правильного определения содержания кислорода.

Именно использование некачественного топлива, прежде всего бензина, в продуктах сгорания которого имелись соединения свинца и других металлосодержащих присадок, добавляемых в бензин для увеличения его детонационной стойкости, и было причиной массовой «гибели» лямбда-зондов и приобретенной ими дурной славы в момент «пришествия» иномарок в наши пенаты.

Нынешний бензин с его предшественниками не сравнить. Поэтому сегодня выход лямбда-зондов из строя раньше положенного срока может быть обусловлен следующими внешними причинами.

Это, во-первых, их регулярный перегрев, например, из-за догорания бензина в выхлопном коллекторе, что случается при льющих форсунках, пропусках зажигания на свечах, нарушениях фаз газораспределения. Нечто похожее происходит в моторах, имеющих проблемы с запуском, когда из-за многочисленных неудачных попыток запустить двигатель несгоревшее топливо оказывается в выпускном тракте, где позже догорает. Перегрев может повредить рабочий элемент датчика.

Следующая опасность — обрастание рабочего элемента нагаром. Предпосылка — выброс масла в выпускной тракт при изношенных деталях поршневой группы, маслосъемных колпачках, проблемах с уплотнениями картриджа турбокомпрессора. И последняя из внешних причин — механическое повреждение, ведущее к поломке датчика либо нарушению его непроницаемости для влаги и грязи.

Все остальное, что может произойти, связано с внутренними проблемами. Лучшие лямбда-зонды имеют со стороны выпускного тракта внешний и внутренний защитные колпачки плюс покрытие рабочего элемента, а также оснащены воздушным фильтром со стороны, находящейся снаружи выхлопной системы. Худшие могут этого не иметь, что сказывается на сроке службы.

Наконец, сделать узел нефункционирующим способна электрическая часть, или, другими словами, обрывы в проводке, в том числе в цепи подогрева, которым лямбда-зонды оснащены в связи с тем, что начинают нормально работать только при температурах выше 280°С. Это, кстати, объясняет, почему первый из датчиков размещают как можно ближе к двигателю, — для ускорения разогрева.

Когда датчик кислорода перестает работать, блок управления переводит двигатель в режим работы по усредненным параметрам, не отвечающим текущим нагрузочным и скоростным условиям движения. Отсюда проблемы с тяговыми, экономическими и экологическими показателями.

Что последует дальше, зависит от модели автомобиля. В машинах старых поколений дело может ограничиться зажиганием контрольного указателя Check engine, однако по мере того, как увеличивалась важность экологии, производители начали практиковать перевод мотора на работу в аварийном режиме. После этого даже легкомысленный либо неопытный водитель поймет, что если он куда-то должен ехать, то только на СТО.

Сергей БОЯРСКИХ
Фото автора и из открытых источников
ABW.BY

Более 40.000 предложений о продаже запчастей в нашей базе объявлений

Что такое лямбда-зонд в автомобиле и как его проверить

В современных автомобилях используются специальные устройства, позволяющие автомобилю соответствовать экологическим нормам. К числу таких устройств относится датчик лямбда-зонда.

Рассмотрим, зачем он нужен в машине, где находится, как определить его неисправность, а также как заменить.

Что такое лямбда-зонд?

Греческое «лямбда» в машиностроении используется для обозначения коэффициента. В данном случае это концентрация кислорода в выхлопных газах. Если быть точнее, то это коэффициент избытка воздуха в топливно-воздушной смеси.

Для определения этого параметра используется специальный зонд, оценивающий состояние продуктов сгорания топлива. Этот элемент используется в автомобилях с электронной подачей топлива. Его также устанавливают на машины, выхлопная система которых оснащена катализатором.

Для чего нужен лямбда-зонд?

Датчик предназначен для более эффективной подачи топливовоздушной смеси. Его работа влияет на исправность катализатора, нейтрализующего вредные для окружающей среды вещества в выхлопных газах. Он измеряет концентрацию кислорода в выхлопе и регулирует работу топливной системы.

Для эффективной работы двигателя топливно-воздушная смесь должна подаваться в цилиндры в правильной пропорции. Если кислорода будет недостаточно, смесь будет повторно обогащена. В результате свечи в бензиновом двигателе могут заливаться, и процесс сгорания не будет выделять достаточно энергии для вращения коленчатого вала. Также нехватка кислорода приведет к частичному сгоранию топлива. В результате этого в выхлопе образуется не угарный газ, а угарный газ.

С другой стороны, если воздуха в топливно-воздушной смеси больше, чем необходимо, то она будет обеднена. Как следствие, снижение мощности двигателя, превышение температурных норм для деталей цилиндро-поршневого механизма. Из-за этого некоторые элементы изнашиваются быстрее. Если в выхлопе много кислорода, то NOx не нейтрализуется в катализаторе. Это также приводит к загрязнению окружающей среды.

Так как образование ядовитых газов невозможно увидеть визуально, необходим специальный датчик, который бы отслеживал даже незначительные изменения в выхлопе двигателя.

Эта деталь особенно полезна в условиях повышенного дымообразования (когда двигатель находится в сильной нагрузке). Это помогает уберечь катализатор от загрязнения, а также немного сэкономить топливо.

Конструкция лямбда-зонда

Датчик зоны катализатора состоит из следующих элементов:

• Корпус металлический. Он имеет резьбу под ключ, чтобы упростить его установку или удаление.
• Уплотнительное кольцо для предотвращения выпуска воздуха через микрощель.
• Радиатор.
• Керамический изолятор.
• Электроды, к которым подсоединяется проводка.
• Герметик проводки.
• Нагревательный элемент (в версиях с подогревом).
• Корпус. В нем сделано отверстие, через которое в полость поступает чистый воздух.
• Спиральный нагрев.
• Диэлектрический наконечник. Он изготовлен из керамики.
• Защитная металлическая трубка с перфорацией.

Основным конструктивным элементом является керамический наконечник. Изготовлен из оксида циркония. Он покрыт платиной. При нагревании наконечника (температура 350-400 градусов) он становится проводником, и напряжение передается от внешней его части к внутренней.

Принцип работы лямбда-зонда

Чтобы понять, какие могут быть неисправности лямбда-зонда, необходимо разобраться в принципе его работы. Когда автомобиль находится на конвейере, все его системы настраиваются так, чтобы они работали идеально. Однако со временем детали двигателя изнашиваются, в электронном блоке управления могут возникать мелкие ошибки, что может сказаться на работе разных систем, в том числе и топливной.

Устройство является элементом так называемой системы «обратной связи». Компьютер рассчитывает, сколько топлива и воздуха подавать во впускной коллектор, чтобы смесь эффективно сгорала в цилиндре и выделялось достаточно энергии. Так как мотор постепенно изнашивается, со временем стандартных настроек электроники становится недостаточно – их нужно корректировать в соответствии с состоянием силового агрегата.

Эту функцию выполняет лямбда-зонд. В случае обогащенной смеси он подает на блок управления напряжение, соответствующее значению -1. Если смесь обеднена, то этот показатель будет +1. Благодаря этой регулировке компьютер подстраивает систему впрыска под изменившиеся параметры двигателя.

Устройство работает следующим образом. Внутренняя часть керамического наконечника контактирует с чистым воздухом, внешняя (находится внутри выхлопной трубы) — с выхлопными газами (через перфорацию защитного экрана), движущимися по выхлопной системе. При ее нагревании ионы кислорода свободно проникают с внутренней поверхности на внешнюю.

В полости датчика больше кислорода, чем в выхлопной трубе. Разница этих параметров создает соответствующее напряжение, которое по проводам передается на компьютер. В зависимости от изменения параметров блок управления регулирует подачу топлива или воздуха в цилиндры.

Где установлен лямбда-зонд?

Датчик не зря называется щупом, так как он устанавливается внутри выхлопной системы, и фиксирует показатели, которые невозможно проанализировать при разгерметизации системы. Для большей эффективности в современных автомобилях устанавливают два датчика. Один вкручивается в трубу перед катализатором, а второй за катализатором.

Если зонд не оборудован подогревом, то его устанавливают как можно ближе к двигателю для более быстрого нагрева. Если в машине установлены два датчика, они позволяют регулировать топливную систему, а также анализировать эффективность работы каталитического анализатора.

Типы и конструктивные особенности

Датчики лямбда-зондов бывают двух категорий:

• Без подогрева;
• С подогревом.

Первая категория относится к более старым сортам. Чтобы активировать их, нужно время. Полая жила должна прогреться до рабочей температуры, когда диэлектрик станет проводником. Пока не нагреется до 350-400 градусов, не получится. В этот момент топливовоздушная смесь не регулируется, от чего в катализатор может попасть несгоревшее топливо. Это постепенно сокращает срок службы устройства.

По этой причине все современные автомобили оснащаются модификациями с подогревом. Также все датчики делятся на три разновидности:

• Двухточечные без подогрева;
• Двухточечный с подогревом;
• Широкополосный доступ.

Модификации без подогрева мы уже рассматривали. Они могут быть с одним проводом (сигнал идет напрямую на компьютер) или с двумя (второй отвечает за заземление корпуса). Стоит уделить немного внимания двум другим категориям, так как они имеют более сложную структуру.

Двухточечный с подогревом

В двухточечных модификациях с обогревом будет три или четыре провода. В первом случае это будет плюс и минус на нагрев спирали, а в третьем (черный) сигнал. Датчики второго типа имеют такую ​​же схему, за исключением четвертого провода. Это элемент заземления.

Широкополосные

Широкополосные датчики имеют самое сложное подключение к автомобильной системе. У него пять проводов. Каждый производитель использует свою маркировку, чтобы указать, кто за что отвечает. Чаще всего черный — сигнальный, а серый — заземляющий.

Два других кабеля — нагревательные. Другой провод — это сигнальный провод впрыска. Этот элемент контролирует концентрацию воздуха в датчике. Накачка происходит за счет изменения силы тока в этом элементе.

Признаки неисправности лямбда-зонда

Самый первый признак неисправности датчика — увеличение расхода топлива (при этом условия работы машины не меняются). При этом будет наблюдаться снижение динамических характеристик. Однако этот параметр не должен быть единственным показателем.

Вот еще несколько «симптомов» неисправного зонда:

• Повышенная концентрация СО. Этот параметр измеряется специальным прибором.
• На приборной панели загорается сигнал ПРОВЕРКА двигателя. Но в этом случае следует обратиться в сервис. Предупреждение может не относиться к этому датчику.

Датчик кислорода выходит из строя по следующим причинам:

• Естественный износ.
• Антифриз попал в него.
• Неправильно очищен корпус.
• Некачественное топливо (высокое содержание свинца).
• Перегрев.

Методы проверки лямбда-зонда

Для проверки исправности лямбда-зонда достаточно мультиметра. Работы выполняются в следующем порядке:

• Проводится внешний осмотр. Копоть на его корпусе указывает на то, что он мог сгореть.
• Датчик отключен от электрической цепи, двигатель запускается.
• Наконечник необходимо нагреть до рабочей температуры. Для этого держите обороты двигателя в пределах 2-3 тысяч оборотов.
• Контакты мультиметра подключаются к проводам датчика. Положительная клемма устройства находится на сигнальном проводе (черный). Минус — на массу (серый провод, если нет, то просто на корпус машины).
• Если датчик исправен, то показания мультиметра будут колебаться в пределах 0,2-0,8 В. Неисправный лямбда-зонд будет давать показания от 0,3 до 0,7 В. Если индикатор на экране стабилен, это значит датчик не работает.

Замена и ремонт лямбда-зонда

Что делать, если датчик вышел из строя? Его необходимо заменить. Он не ремонтируется. Правда, некоторые мастера идут на хитрости или отключают датчик. Однако такие способы чреваты неисправностями катализатора и снижением КПД ДВС.

Заменить датчик на аналогичный. Дело в том, что ЭБУ подстраивается под параметры конкретного устройства. При установке другой модификации велика вероятность подачи неправильных сигналов. Это может привести к различным неприятным последствиям, вплоть до быстрого выхода из строя катализатора.

Лямбда-зонд необходимо заменить при холодном двигателе. При покупке нового кислородного датчика крайне важно убедиться, что был куплен оригинал, а не аналог, подходящий для данного автомобиля. Неисправность сразу не будет заметна, но впоследствии устройство снова перестанет работать.

Процедура установки нового датчика очень проста:

• Провода от старого датчика отсоединяются.
• Неисправный датчик перекручен.
• На его место вкручивается новый.
• Провода надеты в соответствии с маркировкой.

При замене датчика кислорода необходимо соблюдать осторожность, чтобы не сорвать резьбу на нем или в выхлопной трубе. После замены заводят двигатель и проверяют работоспособность устройства (с помощью мультиметра, как описано выше).

Как видите, работоспособность двигателя автомобиля зависит от параметров, поступающих с лямбда-зонда на ЭБУ. Значение датчика возрастает, если выхлопная система оснащена каталитическим нейтрализатором.

Вопросы и ответы:

Где лямбда-зонды? Датчик вкручивается в выхлопную систему как можно ближе к катализатору. В современных автомобилях используется два лямбда-зонда (один перед катализатором, а другой за ним).

Какова функция датчика лямбда-зонда? Этот датчик контролирует состав выхлопных газов. На основании его сигналов блок управления корректирует состав топливовоздушной смеси.

Главная » Блог » Устройство автомобиля » Что такое лямбда-зонд в автомобиле и как его проверить

Что такое лямбда-зонды и как их проверить

Помогите двигателю правильно дышать, проверив лямбда-зонд.

• 1 Так как же работает лямбда-зонд?
  • 1.1 Как проверить лямбда-зонд?
  • 1.2 Что должен показывать лямбда-зонд?
• 2 Почему лямбда-зонды выходят из строя?
  • 2.1 Признаки неисправности лямбда-зонда
  • 2.2 Как долго служат лямбда-зонды?
• 3 Какой лямбда-зонд мне нужен?
  • 3.1 Сколько стоит замена лямбда-зонда?

Где-то в тайниках вашей памяти слово лямбда может насторожить. Символ, используемый для обозначения лямбда, λ, может еще больше освежить вашу память. Лямбда — это термин, используемый для обозначения длины любой длины волны в математике и физике, и уже давно является частью школьной программы Великобритании. Но какое это имеет отношение к вашей машине?

Лямбда-зонд получил свое название отчасти из-за того, как он работает, измеряя формы выходных сигналов в разных режимах двигателя, чтобы увидеть, сколько кислорода выходит из вашего выхлопа.

По сути, этот датчик измеряет соотношение между бензином и воздухом, количество кислорода в выхлопных газах. Это делается для того, чтобы убедиться, что количество бензина точно отрегулировано и что каталитический нейтрализатор может его очистить.

Наличие полнофункционального лямбда-зонда дает много преимуществ, и если он выйдет из строя, это может вызвать множество проблем. Итак, чтобы убедиться, что вы находитесь на правильной волне, вот наше подробное руководство о том, что такое лямбда-зонд, как он работает и как определить, не работает ли он неправильно.

Лямбда-зонд — это небольшой зонд, впервые разработанный Volvo в 1970-х годах. Расположение лямбда-зонда одинаково на всех автомобилях, и его можно найти на выхлопной трубе автомобиля, между выпускным коллектором и каталитическим нейтрализатором. В принципе, лямбда-зонд аналогичен кислородному датчику. В более новых автомобилях может быть даже два лямбда-зонда или датчика кислорода, а второй будет расположен сразу за каталитическим нейтрализатором. В дизельных автомобилях есть лямбда-зонды, как и в бензиновых автомобилях.

Лямбда-зонд работает с каталитическим нейтрализатором и «сообщает» о выхлопных газах, которые проходят через каталитический нейтрализатор. Датчики измеряют соотношение бензина и воздуха, чтобы гарантировать, что количество впрыскиваемого бензина точно соответствует потребности и что его можно очистить каталитическим нейтрализатором. Это соотношение топлива и воздуха является стехиометрическим соотношением или лямбда-коэффициентом (отсюда и название датчика).

Так как же работает лямбда-зонд?

Лямбда-зонд измеряет количество кислорода и регулирует количество топлива, подаваемого в цилиндры двигателя, оптимизируя воздушно-топливную смесь. Эта оптимизированная топливно-воздушная смесь означает, что двигатель может работать с максимальной производительностью. Поскольку лямбда-зонд расположен перед каталитическим нейтрализатором, он может измерять количество воздуха и топлива в несгоревших углеводородах после сгорания. Таким образом, он сможет определить, слишком ли много воздуха, а это означает, что нужно впрыскивать больше топлива, или слишком много атомов углерода или вредных выбросов, а это означает, что для реакции с топливом требуется больше воздуха. Это также обеспечит правильную работу каталитического нейтрализатора, который удаляет вредные, токсичные побочные продукты процесса сгорания, когда они выбрасываются из автомобиля. Это делает лямбда-зонд жизненно важным для соблюдения правил ЕС в отношении загрязнения окружающей среды и выбросов CO2, что в последние годы привлекло огромное внимание средств массовой информации.

Собранные данные отправляются в электронный блок управления (ЭБУ), который контролирует количество выбрасываемого газа, тем самым снижая выбросы загрязняющих веществ.

В процессе горения всегда должно быть правильное количество реакции топлива с соответствующим количеством воздуха. Если воздуха в смеси не так много, как должно быть, двигатель работает на обогащенной смеси и имеется избыток несгоревшего топлива. Несгоревшее топливо создает загрязнение окружающей среды, чего мы пытаемся избежать. С другой стороны, когда в топливной смеси слишком много воздуха, она обедняется. Бедная топливная смесь имеет тенденцию производить больше загрязняющих веществ оксидов азота, а также токсичных веществ, которых нам следует избегать. Это также может привести к снижению производительности двигателя и возможному его повреждению.

Точно так же лямбда-зонд влияет на расход топлива и производительность. Если в двигатель впрыскивается слишком много топлива, это, очевидно, будет означать, что вы будете заправляться чаще. Таким образом, очень важно иметь правильные показания лямбда-зонда.

Как проверить лямбда-зонд?

Проверить работоспособность лямбда-зонда очень просто.

Вы можете проверить свой лямбда-зонд с помощью тестера выхлопных газов или анализатора выбросов четырех газов. Это выполняется точно так же, как и ваш тест на выбросы, и также может быть выполнено в гараже. Значение лямбда рассчитывается на основе изменений состава отработавших газов за 60 секунд.

Вы также можете использовать мультиметр. Подключите его параллельно сигнальной линии датчика и установите на 1В или 2В. Когда вы запускаете двигатель, должно появиться значение от 0,4 до 0,6 В. Как только двигатель прогреется, показания должны чередоваться между 0,1–0,9 В.

Наконец, есть устройства специально для проверки вашего лямбда-зонда. Как и в случае с мультиметром, подключите тестер к сигнальной линии, и когда вы достигнете правильной температуры, ваши показания будут отображаться с использованием светодиодной шкалы.

Что должен показывать лямбда-зонд?

Это довольно просто – должно читаться 1. Если меньше 1 (λ < 1), это означает, что ваша топливно-воздушная смесь богатая, а если больше 1 (λ > 1), это означает, что смесь бедная. худой.

Почему лямбда-зонды выходят из строя?

Существует ряд проблем, связанных с отказом лямбда-зонда. Нагревательный элемент представляет собой резистивный материал, который сопротивляется потоку электронов, выделяя тем самым тепло, и это является наиболее распространенной причиной преждевременного выхода из строя. Резистор сгорает через размыкание цепи, а это значит, что датчик выходит из строя. Здесь датчик подлежит замене. При выходе из строя цепей, соединяющих электрические цепи, соединяющие чувствительные электроды с ПКМ, это также приведет к неработоспособности датчика. Загрязнения снаружи датчика также могут накапливаться, поступая либо с дороги, либо из самого двигателя, блокируя воздухозаборники и означая, что он не может оценить уровень кислорода в выхлопных газах.

Признаки неисправности лямбда-зонда

Если лямбда-зонд неисправен, в ЭБУ не будут отправляться данные, которые затем будут использовать ошибочную информацию. Это, скорее всего, приведет к увеличению расхода топлива, а, следовательно, и выбросов загрязняющих веществ. Это также может означать, что каталитический нейтрализатор блокируется, и его необходимо заменить.

Первым признаком неисправности лямбда-зонда будет лампочка «Проверить двигатель» на приборной панели. Если она горит, возможно, лямбда-зонд неисправен.

Также есть некоторые проблемы с производительностью, которые могут свидетельствовать о неисправном датчике: При запуске машина может дергаться и глохнуть; может быть необычно высокий расход топлива; двигатель не разгоняется так, как обычно; увеличилось количество выбросов.

Когда следует заменить лямбда-зонд?

Срок службы лямбда-зонда составляет около 93 000 миль пробега. Однако это может быть короче в зависимости от многочисленных факторов, которые могут повредить его, в основном из-за аномалий, исходящих от двигателя. Утечки из выхлопных газов также могут повредить зонд.

Многие люди хотят знать, как чистить лямбда-зонды, когда они, например, покрыты нагаром и больше не работают. Однако это сложный процесс, и его следует доверить профессионалу.

Каков срок службы лямбда-зондов?

Из-за того, что они работают и находятся в очень жаркой и грязной среде, лямбда-зонды со временем изнашиваются. Несколько вещей могут повлиять на срок службы вашего датчика, но обычно он должен длиться от 50 до 100 тысяч миль.

Ранние датчики не имели нагревательного элемента, и для работы им требовалась температура выхлопных газов, чтобы достичь удельной теплоемкости. Современные датчики оснащены нагревательным элементом, который снижает давление на датчик и означает, что они имеют гораздо более длительный срок службы.

Если вы собираетесь в ближайшее время отвезти машину на техническое обслуживание, знайте, что неисправный лямбда-зонд приведет к выходу из строя вашего автомобиля. Если вы считаете, что он неисправен, сначала разберитесь с ним. Вождение без лямбда-зонда крайне нежелательно, так как он гарантирует, что ваш автомобиль не выбрасывает больше CO2, чем разрешено законами ЕС.

Какой лямбда-зонд мне нужен?

Доступны сотни лямбда-зондов, но вы всегда должны заменять свой датчик датчиком, имеющим точно такие же характеристики, как и предыдущий. Вы всегда должны проверять, что рекомендует ваш производитель, так как вам понадобится правильный вариант для вашего ECU.

Сколько стоит замена лямбда-зонда?

Новый лямбда-зонд стоит в среднем от 100 до 200 фунтов стерлингов (сама запчасть), а его замена занимает немного времени у механика – около 1-1,5 часов. Это означает, что общая стоимость составляет около 250 фунтов стерлингов. Вы можете попробовать заменить его самостоятельно, хотя это трудоемкий процесс.

Den:

смайлик-техник с большим опытом работы в видеоуроках AUTODOC; Никогда не видел без очков; участвует в гонках на своем BMW X5 E53; мечтает получить Золотую кнопку воспроизведения за 1 000 000 подписчиков на YouTube.

Лямбда-зонд, датчик давления | Все о вашей выхлопной системе

Лямбда-зонд , датчик давления , так много терминов с различными названиями, в зависимости от степени ваших знаний в области механики. Одно можно сказать наверняка, ваш автомобиль теперь заполнен всевозможными датчиками и датчиками, отвечающими за измерение того, регулировку того, чтобы меньше загрязнять окружающую среду и меньше потреблять. Они также предупреждают вас о любых дефектах и ​​о необходимости срочно записаться на прием в ваш гараж. Таким образом, сегодняшние ожидания от автомобилей не могут обойтись без этих маленьких устройств, которые проводят измерения на каждом этапе движения и информируют водителя в режиме реального времени. Перечислять и описывать каждый датчик под капотом было бы долго и утомительно. Сегодня нас интересуют те, что на выхлопной линии: лямбда-зонд и датчик перепада давления .

Лямбда-зонд

Функция лямбда-зонда

Разработанный в 1976 году производителем Volvo, лямбда-зонд стал обязательным в 1993 году, с приходом стандарта Евро 1.

Также известный как датчик кислорода , он оценивает состав газов от сгорания топлива. Расположенный между двигателем и каталитическим нейтрализатором датчик передает сигнал на компьютер, который регулирует топливно-воздушную смесь. Эта операция занимает всего несколько минут и выполняется без вашего ведома. Но почему именно? Конечно, меньше загрязнять и меньше потреблять!

Близость двигателя и высокие температуры, которые он создает, не обходятся без последствий, так как в конечном итоге они повреждают лямбда-зонд. После этого он больше не может передавать достоверную информацию. Неправильно дозированная топливно-воздушная смесь приводит к повышенному расходу например .

Наконец, обратите внимание, что самые последние автомобили, начиная со стандарта Евро 3, если быть точным, также включают датчик кислорода после каталитического нейтрализатора. Этот выходной датчик используется для проверки правильной работы выхлопной линии и эффективности процесса.

Как распознать неисправность лямбда-зонда

Симптомы лямбда-зонда HS аналогичны наблюдаемым при выходе из строя катализатора:

• потеря мощности;
• нестабильный путь ;
• повышенный расход топлива ;
• из выхлопной трубы идет густой черный дым ;
• загорается индикатор двигателя.

Помимо этих подсказок, трудно обнаружить неисправность лямбда-зонда, если только вы не пойдете и не заглянете под машину! Вот почему мы советуем вам без колебаний менять его, когда замените катализатор. Будьте уверены, кислородный датчик служит примерно 120 000 и 150 000 км пробега. В зависимости от вашего стиля вождения, качества используемого топлива и общего состояния вашего автомобиля он может прослужить даже дольше.

Несомненно, что неисправный лямбда-зонд обязательно повредит катализатор. После этого ущерб и затраты на ремонт уже не те же самые. Этого недостаточно, никогда не игнорирует индикатор двигателя !

Датчик перепада давления

Датчик, связанный с сажевым фильтром

Две комнаты, две атмосферы. После нашего взгляда на каталитический нейтрализатор, вот DPFS. Возможно, две атмосферы, но цель остается неизменной: сделать так, чтобы ваш автомобиль загрязнял окружающую среду как можно меньше. Уступите место датчику перепада давления , также известному как датчик давления APF .

Эта небольшая коробка содержит электронную схему и два клапана, используемых для измерения давления на входе в DPF, а затем на выходе. Датчик перепада давления сообщает вам, забит ли ваш дизельный сажевый фильтр. Если ЭБУ определяет, что газы не проходят должным образом через сажевый фильтр, он инициирует принудительная регенерация для выжигания засоряющей деталь сажи.

Неисправный датчик = FAP в опасности

Датчик перепада давления является гарантом хорошего состояния вашего DPF. Этот регулярно злоупотребляет короткими городскими поездками. DPF нуждается в высоких температурах, чтобы сжечь мелкие частицы, которые проходят через него. Если температура неправильная, частицы накапливаются в монолите и в конечном итоге забивают его. Затем датчик вступает в действие, чтобы дать команду DPF повысить температуру и очистить себя.

Если вы хотите узнать больше о DPF, установленном на вашем автомобиле, мы отсылаем вас к нашей очень подробной статье на эту тему. Там вы узнаете все о и его работе . Тогда вы поймете, почему необходимо сделать все возможное, чтобы сохранить эту ключевую часть системы контроля загрязнения.

Теоретически датчик давления служит столько же, сколько и DPF. Как и в случае с лямбда-зондом, мы рекомендуем проверять и менять его при замене DPF. Если индикатор FAP призывает вас к порядку, этот датчик также следует проверить в первую очередь, перед самим FAP.

Вы вполне можете заменить этот датчик самостоятельно, если у вас есть время (2 часа, если вы немного попрактикуетесь в механике), нужные инструменты и безопасное рабочее место, так как вам придется работать под автомобилем.

Лямбда-зонд и датчик перепада давления – это лишь малая часть всех устройств, которыми оснащен ваш автомобиль. Здесь мы рассмотрели только те, которые связаны с выхлопной трубой и правильной работой DPF и каталитического нейтрализатора. Однако вы должны знать, что все они имеют очень специфическую функцию: регулирование температуры различных жидкостей, измерение смазки, помощь при вождении и этот список далеко не исчерпывающий! К их обслуживанию нужно относиться очень серьезно, так как они служат для обнаружения неисправностей и предупреждают вас о сбоях в работе основного органа.

Лаборатория автомобильной электроники Клемсона: Датчики кислорода

Датчики кислорода Основное описание Кислородный датчик представляет собой электронное устройство, используемое для измерения содержания кислорода в выхлопных газах. В автомобильной промышленности он также известен как лямбда-зонд. и используется для регулирования топливовоздушной смеси и выбросов отработавших газов в двигатель внутреннего сгорания. Лямбда-зонд используется для индикации того, топливная смесь богатая или обедненная. уровни кислорода определяются путем воздействия на один электрод наружного воздуха и другой к выхлопному газу. Разница в содержании кислорода вызывает поток электронов через керамический элемент, который генерирует потенциал напряжения между два пограничных слоя. Создаваемое напряжение напрямую связано с уровнем содержание кислорода в выхлопных газах. Лямбда-зонд очень чувствителен к температура. Температура керамического элемента определяет его способность проводить ионы кислорода и существенно влиять на время отклика датчик. Большинство датчиков изготавливаются со встроенным электрическим нагревательный элемент для поддержания времени отклика при низком уровне температуры выхлопа. Эта функция гарантирует, что выбросы автомобиля контролируются в более широком диапазоне рабочих температур двигателя, особенно во время холодных пусков. Существует два разных типа кислородных датчиков, отличающихся выходным сигналом. Узкополосный датчик работает в узком диапазоне соотношения воздух-топливо (AFR) и создает значительный «скачок» напряжения сигнала, когда AFR становится выше лямбда, в то время как широкополосный датчик обеспечивает сигнал в более широком диапазоне для лямбда. Узкополосный датчик (также известный как датчик ступенчатого изменения) Узкополосные датчики часто просто называют датчик кислорода , потому что в течение многих лет это был единственный доступный тип датчика кислорода. Его называют узкополосным датчиком, потому что он может обнаруживать только очень узкий диапазон AFR. Функция этого датчика основана на электрохимической ячейке, называемой ячейкой Нернста (рис. 1). Он состоит из циркония, оксида циркония, и важным свойством циркония является то, что он может проводить ионы кислорода при температуре выше примерно 350°C. Когда датчик установлен, внешняя часть элемента из диоксида циркония подвергается воздействию выхлопных газов, а внутренняя часть находится в контакте с эталонным воздухом. Обе стороны элемента покрыты тонкими слоями платины, которые действуют как электроды и передают напряжение датчика от элемента из диоксида циркония к выводным проводам. При рабочей температуре ионы кислорода могут проходить через элемент и осаждать заряд на платиновых электродах, создавая напряжение. Узкополосный датчик, по сути, представляет собой переключатель включения/выключения, поскольку он может определять, является ли смесь бедной или богатой, но он не сообщает ЭБУ, насколько бедная или богатая смесь. Он связывается с ECU через напряжение, которое он производит. Если AFR богат, на электродах генерируется ВЫСОКОЕ сигнальное напряжение из-за разницы в концентрации кислорода, присутствующей на двух сторонах элемента. И наоборот, если AFR обеднен, на электродах генерируется НИЗКОЕ напряжение из-за небольшой разницы в содержании кислорода между выхлопными газами и эталонным воздухом внутри датчика. Широкополосный датчик Широкополосные датчики, также известные как широкодиапазонные датчики, представляют собой новую технологию. Широкополосный датчик не только сообщает ECU, является ли смесь богатой или бедной, но и насколько она богата или бедна. Таким образом, ЭБУ легче регулировать смесь без большого перерегулирования и догадок. По этой причине широкополосный датчик является превосходной технологией, и вполне вероятно, что широкополосные датчики в конечном итоге заменят узкополосные датчики во всех легковых и грузовых автомобилях. Широкополосные датчики имеют дополнительную керамическую ячейку (рис. 2). Выхлопной газ частично диффундирует через диффузионный барьер. AFR выхлопных газов в камере измеряется с помощью ячейки Нернста. В зависимости от того, является ли AFR в камере богатым или обедненным, схема управления подает напряжение на электроды ячейки насоса. Ионы кислорода переносятся от внутреннего к внешнему электроду, так что AFR в камере становится лямбда = 1. Генерируемый электрический ток Ip является сигналом. Существует определенный диапазон тока, соответствующий лямбде от 0,7 до бесконечности. Сигнал равен нулю, когда AFR отработавших газов лямбда = 1. Выходная характеристика обеспечивает устойчивое регулирование с заданным номинальным значением лямбда. Свойства современных датчиков кислорода Нагревательные элементы кислородных датчиков обычно управляются в разомкнутом контуре с помощью напряжения с широтно-импульсной модуляцией, хотя современные датчики часто имеют нагревательные элементы, которые управляются в замкнутом контуре. Измеренное сопротивление керамики показывает температуру, поэтому можно легко рассчитать энергию, необходимую для поддержания постоянной температуры. Замкнутый контур управления обеспечивает более надежный сигнал в различных условиях окружающей среды. Кроме того, многим современным кислородным датчикам не требуется внешний воздух в качестве эталона. Вместо этого к ячейке Нернста прикладывается эталонный ток накачки, который имитирует влияние воздуха. В этих датчиках зазор в элементе для эталонного воздуха не требуется. Следовательно, чувствительный элемент требует меньшего объема, а его нагрев требует меньше времени и энергии. Кроме того, работа без эталонного воздуха делает датчик менее чувствительным к загрязнению. Производители ACDelco, Beru, Bosch, Delphi, Denso, McLaren Electronics, Motorcraft, NGK, стандартный Для получения дополнительной информации [1] Как работает кислородный датчик в автомобиле?, HowStuffWorks. com, 1 апреля 2000 г. [2] Кислородный датчик, Википедия. [3] Кислородные датчики — важный ключ к прохождению выбросов, веб-сайт Autohaus. [4] Все о лямбда-зондах, веб-сайт Pico Technology. [5] Основы датчика O2, YouTube, 24 июля 2009 г. [6] Как работает лямбда-зонд, веб-сайт NGK, обновлено 14 января 2013 г. [7] Демонстрация датчика кислорода, YouTube, 20 апреля 2015 г.

Лямбда-зонд и его важный вход в ЭБУ

В предыдущей статье мы обсуждали работу ЭБУ, где уже стало ясно, что лямбда-зонд предоставляет ЭБУ жизненно важную информацию. Было бы слишком далеко вдаваться во все подробности, чтобы обсудить, как эта часть работает и как она взаимодействует с ECU. В этой статье мы объясним точное взаимодействие двух компонентов!

Какой датчик?

Правильно, лямбда-зонд. Среди автомобильных техников эту деталь иногда называют лямбда-зондом, датчиком кислорода или датчиком кислорода. Это название подразумевает функцию этой части. Короче говоря, этот датчик измеряет количество кислорода в выхлопе. У голландской организации сектора мобильности BOVAG есть очень красивое и краткое описание этой детали:

«Лямбда-зонд — это датчик в выхлопе вашего автомобиля, который измеряет количество кислорода в выхлопных газах. Если значение содержания кислорода меняется, система управления двигателем регулирует его автоматически. Таким образом, каталитический нейтрализатор работает оптимально, а выхлопные газы менее вредны для окружающей среды».

Сказав это, хорошо знать, что большинство современных автомобилей имеют два кислородных датчика. Один датчик измеряет газы, выходящие из двигателя, а второй датчик расположен за каталитическим нейтрализатором. Поскольку лямбда-зонд представляет собой полый керамический цилиндр, через него может проходить кислород. Датчик измеряет наличие кислорода и генерирует сигнал напряжения. Провода на датчике могут нагревать лямбда-зонд и передавать данные на ЭБУ. Основываясь на этих данных, ECU определяет, насколько обедненной (мало выхлопных газов и много кислорода) или богатой (много выхлопных газов и мало кислорода) воздушно-топливной смеси. Нагрев датчика кислорода также имеет важное значение: это позволяет датчику быстро реагировать на холодный двигатель, что приводит к лучшему и более экономичному сгоранию!
Теперь, когда мы это знаем, профессионалу может быть интересно узнать краткую историю этой детали:

История лямбда-зонда

Чтобы немного рассказать об истории лямбда-зонда, мы хотим вернуть вас назад во время. Чтобы быть точным, для этого нам нужно отправиться в 1976 год. Небольшое исследование показывает, что это был особенный год. 1976 год – это год, когда Queen выпустили «Богемскую рапсодию», родилась «Панненка пенальти», был основан бренд Apple и вошел в обиход легендарный Concorde. И взгляд на учебники истории показывает, что 1976 год был особенным для Швеции. Шведская группа ABBA выпустила Dancing Queen в том же году (мы приносим свои извинения за то, что песня застряла у вас в голове прямо сейчас. ..), Бьорн Борг пробился к победе в Уимблдоне, и, в довершение всего, Швеция представила лямбда-зонд. . Настоящий забавный факт для именинников!

Ну, вернемся к датчику О2. В результате более строгих экологических норм и правил выбросов, введенных в Соединенных Штатах, Volvo стала первой маркой, которая в 1976 году оснастила этой новой технологией модели 240 и 260. Volvo так гордилась этим нововведением, что даже Эмблема «Лямбда Зонд» на решетке радиатора нескольких автомобилей.

После успешного внедрения Volvo установила еще более тесное партнерство с Bosch, которая взяла на себя ответственность за производство цилиндрической детали. Вскоре в 1982 году последовали лямбда-зонды второго поколения. Большим преимуществом этого второго поколения было то, что этот датчик нагревался. За сорок лет, последовавших за появлением лямбда-зонда, компания Bosch произвела более 1 миллиарда таких деталей.

Что ЭБУ делает с информацией лямбда-зонда?

После этого заглянуть в учебники истории пора вернуться к работе лямбда-зонда. Приведенное ранее определение этого датчика содержит очень важный элемент, заслуживающий более подробного объяснения. Это относится к следующему предложению: «Если значение содержания кислорода меняется, система управления двигателем регулирует это автоматически».

Главный вопрос, конечно же, что и как регулирует система управления двигателем, или ЭБУ, исходя из содержания кислорода в выхлопных газах. Это основано на так называемом значении лямбда. ЭБУ постоянно сравнивает количество воздуха, которое измеряет кислородный датчик, с количеством впрыскиваемого топлива. Когда это значение падает ниже 1, в топливной смеси не хватает воздуха (богатая смесь). Если это значение выше 1, имеется избыток воздуха (бедная смесь). На основании этих данных блок управления двигателем принимает собственное решение. Самое очевидное решение для ЭБУ — это начать регулировать топливно-воздушную смесь так, чтобы пропорции совпадали. Этого можно добиться, например, регулировкой времени открытия форсунок. Однако, если значение отклоняется слишком сильно или если значение продолжает отклоняться после регулировки, загорится сигнальная лампа двигателя, и двигатель может перейти в аварийный режим.

Неисправный лямбда-зонд сильно влияет на работу ЭБУ

Теперь, когда было объяснено взаимодействие обоих компонентов, становится ясно, какое влияние эта деталь оказывает на работу ЭБУ. Поэтому неисправный лямбда-зонд необходимо быстро заменить. Продолжительное вождение с неисправным датчиком также может привести к повреждению каталитического нейтрализатора. Поскольку индикатор управления двигателем (индикатор MIR) часто загорается при неисправности лямбда-зонда, важно продолжить диагностику и выполнить различные тесты.

Проверка и измерение неисправных лямбда-зондов

Первый тест, который вы можете сделать, это увеличить число оборотов двигателя примерно до 1500–2000 об/мин. Важно как можно меньше двигать педалью акселератора. Если обороты нестабильны, у вас может быть первое указание на то, что лямбда-зонд может быть неисправен.

После того, как вы убедились в стабильных оборотах двигателя, вам необходимо взять омметр и измерить сопротивление нагревателя. Иногда для этого нужно снять тепловой экран с выпускного коллектора. Проведите это измерение при нормальной температуре двигателя (от 85 до 95°С) и воспользуйтесь электрической схемой. Верно ли значение? Затем приступайте к измерению сигнала. Правильно функционирующий кислородный датчик дает значение от 0,1 до 0,9 Вольт. Если это не так, можно сделать вывод, что лямбда-зонд стал причиной включения лампочки управления двигателем! Вам нужно почистить лямбда-зонд, или вы можете заменить датчик.

Опыт показывает, что лучше заменить лямбда-зонд на оригинал, а не выбирать неоригинальный датчик. Как только вы начнете искать «послепродажный лямбда-зонд» на различных автомобильных форумах, станет ясно, что мы подразумеваем под этим. Есть масса случаев, когда проблема не решается, а лампочка продолжает гореть.

Что делает датчик кислорода?

Опубликовано Пт, 9 июня 2017 г.



Как владелец транспортного средства, последнее, что вы хотите видеть, это горящий ярко-оранжевый индикатор «Check Engine». Это предупреждение почти всегда является результатом срабатывания датчика кислорода, также известного как O2. Еще одним предупреждающим знаком может быть сообщение на компьютере вашего автомобиля о неисправности цепи обогревателя. Когда вы видите индикатор Check Engine (CEL) или сообщение о неисправности цепи нагревателя, это может означать, что ваш датчик O2 просто вышел из строя. Конечно, это также может означать, что ваш автомобиль работает неправильно, что приводит к чрезмерному количеству выбросов. В любом случае, отвезти свой автомобиль на настройку — лучший способ убедиться, что датчик O2 вашего автомобиля работает с максимальной производительностью.



Что такое датчик кислорода?



Кислородный датчик, также известный как лямбда-зонд, был разработан в конце 1960-х годов доктором Гюнтером Бауманом для компании Robert Bosch GmbH. Этот датчик представляет собой электронное устройство, используемое для измерения пропорционального количества кислорода в жидкости или газе. Оригинальный кислородный датчик был изготовлен из оксида циркония и платины с керамическим покрытием. Чтобы сделать датчик O2 более пригодным для массового производства, были разработаны планарные датчики кислорода. Этот модернизированный датчик O2 был разработан компанией NTK в 1990 для использования в Honda Civic и Accord. Созданный с использованием слоев зеленых лент из высокотемпературной керамики Cofired (HTCC), датчик текущего типа стал более эффективным, чем датчики оригинального типа.

Мы можем починить вашу лампочку Check Engine! Найти ближайший магазин Meineke

Что делает кислородный датчик в автомобиле?



Все автомобили, выпущенные после 1980 года, оснащены кислородным датчиком. Он расположен в системе контроля выбросов. При работе датчик O2 отправляет данные на управляющий компьютер, расположенный внутри двигателя. В вашем автомобиле работающий датчик O2 гарантирует, что ваш двигатель работает с максимальной производительностью. Кроме того, этот датчик контролирует ваши выбросы и предупреждает вас, когда выбросы слишком чрезмерны. В штатах, в которых действуют программы проверки транспортных средств для регулирования выбросов, использование индикатора CEL и O2 предупредит должностных лиц о любых чрезмерных выбросах. В результате, если один или несколько ваших кислородных датчиков неисправны во время проверки выбросов вашего автомобиля, вы, скорее всего, не пройдете проверку.



Сколько кислородных датчиков в автомобиле?



Автомобили с датчиками кислорода имеют как минимум один датчик перед каталитическим нейтрализатором, а также по одному в каждом выпускном коллекторе автомобиля. Фактическое количество кислородных датчиков для автомобиля зависит от года выпуска, марки, модели и двигателя. Однако большинство автомобилей более поздних моделей имеют четыре кислородных датчика. Обратите внимание на следующие автомобили с четырьмя кислородными датчиками:



• Honda Civic 1,8 л, 4 цилиндра, 9, 2013 г.0030
• 2010 Шевроле Тахо 6,0 л 8 цилиндров
• 2004 Джип Вранглер 4.0L 6 цилиндров
• 2000 Toyota Land Cruiser 4,7 л 8 цилиндров

Количество датчиков варьируется в зависимости от типа двигателя:



• Традиционные V6 и V8 имеют три датчика кислорода, включая левый и правый передние датчики кислорода и нижний кислородный датчик
• 4-цилиндровый поперечный датчик O2 на входе и выходе
• V6 и V8 поперечные имеют четыре кислородных датчика, включая левый или передний ряд вверх по потоку; правый или задний берег вверх по течению; задняя часть двигателя; и нижний датчик
• Рядные 4- и 6-цилиндровые двигатели имеют три кислородных датчика, включая датчик переднего и заднего ряда на входе и датчик на выходе

Что делают датчики кислорода?



Когда бензиновый двигатель работает на бензине, в нем присутствует кислород. Кислород в двигателе является результатом ряда факторов, включая температуру воздуха, высоту над уровнем моря, температуру двигателя, нагрузку на двигатель и атмосферное давление. Идеальным соотношением кислорода и бензина является 14,7:1, которое немного варьируется в зависимости от различных типов газа. В случае, когда кислорода меньше, топливо остается после сгорания, что называется богатой смесью. С другой стороны, если присутствует больше кислорода, это называется бедной смесью. И богатая, и обедненная смеси вредны как для автомобиля, так и для окружающей среды. Богатая смесь приводит к тому, что топливо не сгорает, что создает загрязнение. Бедная смесь образует загрязняющие вещества оксида азота, что может привести к снижению производительности автомобиля и повреждению двигателя. Кислородные датчики расположены рядом с точками в выхлопной системе, чтобы определить, есть ли в вашем автомобиле богатая или обедненная смесь.

Как правило, датчик O2 создает напряжение из-за химической реакции, возникающей из-за несбалансированного соотношения бензина и кислорода. Большинство автомобильных двигателей могут определить, сколько топлива нужно израсходовать в двигатель, на основе напряжения датчика O2. Если ваш датчик кислорода не работает должным образом, ваш компьютер управления двигателем не может определить соотношение воздуха и топлива. Таким образом, двигатель вынужден угадывать, сколько бензина нужно использовать, что приводит к загрязнению двигателя и плохому функционированию автомобиля.



Как проверить датчик кислорода



Чтобы проверить датчик кислорода, вы можете оставить его прикрепленным к автомобилю или снять для проверки. Для тестирования требуются два инструмента: цифровой вольтметр с высоким импедансом и обратный щуп. У механика ремонтной мастерской Meineke есть эти необходимые и специализированные инструменты для проверки датчиков O2. Первым шагом к проверке датчика O2 является обнаружение окружающих проводов, чтобы убедиться, что они не повреждены и не имеют видимых признаков износа. Затем транспортное средство необходимо запустить и дать ему поработать, пока двигатель не достигнет 600 градусов по Фаренгейту, чтобы обеспечить точное считывание датчика.
