Как работает муфта изменения фаз ГРМ Мазда
Как работает муфта изменения фаз ГРМ Мазда
Про конструкцию, работу, неисправности и возможный ремонт гидромуфты изменения фаз газораспределительного механизма автомобилей МаздаПо теме: Как работает электрическая муфта изменения фаз ГРМ Мазда

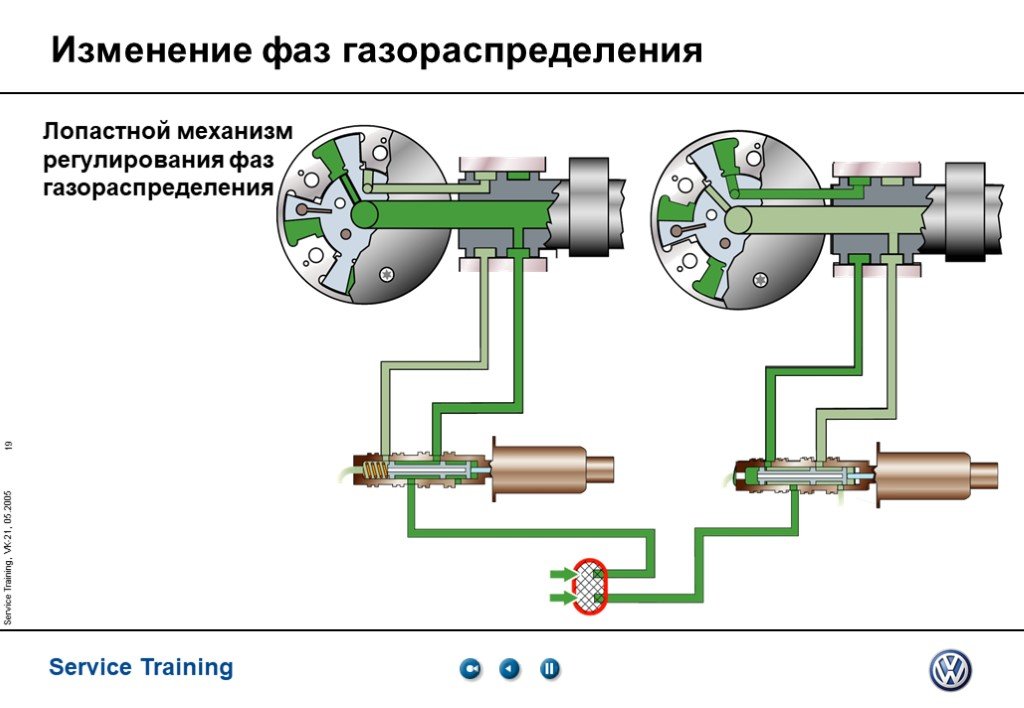

Механизм изменения фаз газораспределения, основным элементом которого является муфта изменения фаз ГРМ, непрерывно изменяет фазы газораспределения впускного распределительного вала с помощью давления масла, регулируемого клапаном управления (OCV). Это необходимо для получения оптимальных фаз газораспределения в соответствии с условиями работы двигателя.
Работа клапана, регулирующего давление масла (OCV), основана на сигналах от блока управления двигателем (PCM).
Муфта изменения фаз газораспределения состоит из следующих частей: корпуса, объединенного со звездочкой привода распредвала, крышки, соединяемого с распределительным валом ротора и стопорного штифта, который фиксирует ротор и корпус муфты при остановке двигателя.
Кроме того, ротор имеет уплотнение, которое герметизирует камеру опережения и камеру задержки фаз газораспределения. На крышке и роторе привода изменения фаз газораспределения имеются метки, которые используются в качестве установочных при осмотре и диагностике муфты изменения фаз ГРМ.
Опережение фаз газораспределения
Когда золотниковый клапан в масляном регулирующем клапане (OCV) перемещает золотник влево в соответствии с сигналом PCM, гидравлическое давление от масляного насоса подается в канал опережения газораспределения и затем в камеру опережения газораспределения в муфте изменения фаз ГРМ. Затем ротор, зафиксированный на распределительном вале, вращается в направлении опережения фаз газораспределения относительно корпуса, приводимого в движение коленчатым валом посредством цепной передачи, и фазы газораспределения смещаются в сторону опережения.
Запаздывание фаз газораспределения
Когда золотниковый клапан в масляном регулирующем клапане (OCV) перемещает золотник вправо в соответствии с сигналом PCM, гидравлическое давление от масляного насоса подается в канал задержки фаз газораспределения и затем в камеру задержки фаз газораспределения муфты изменения фаз ГРМ.
Затем ротор, закреплённый на распределительном вале, вращается в направлении задержки фаз газораспределения относительно корпуса, приводимого в движение цепной передачей от коленчатого вала, и фазы газораспределения запаздывают.
Поддержание промежуточных фаз газораспределения
Золотниковый клапан в масляном регулирующем клапане (OCV) располагает золотник в середине положения опережения и запаздывания фаз газораспределения. Из-за этого гидравлическое давление поддерживается как в камерах опережения, так и в камерах задержки фаз газораспределения муфты. Это приводит к фиксированным промежуточным фазам газораспределения.
К неисправностям муфты можно отнести: разрушение стопорного штифта, внутренний износ уплотнений, износ опорной шейки распредвала с расположенными на ней масляными каналами и утечкой масла, приводящей к падению давления и возникновению ошибки в блоке РСМ. Ремонт муфты изменения фаз газораспределения ограничивается её заменой на новую, износ шейки – заменой распредвала.
Цены на диагностику, работы по ремонту двигателей с гидравлической муфтой изменения фаз ГРМ или замены на контрактные агрегаты вашего автомобиля Мазда вы можете уточнить у наших специалистов по телефону: +7(495) 001-05-21.
Авторская статья «Ремонт механизмов регулировки фаз газораспределения» на сайте инженерной-технологической компании Механика
Представить себе современный двигатель без механизма регулировки фаз газораспределения практически невозможно. Сегодня подобные устройства есть и в «малолитражных» трехцилиндровых моторчиках, и в многолитровых V-образных «восьмерках». Само собой разумеется, что детали и узлы таких систем изнашиваются при эксплуатации и требуют замены во время капитального ремонта. Или их тоже можно ремонтировать? Во всяком случае, наши коллеги из США научились восстанавливать муфты фазовращателей и здесь рассказывают о своем опыте.
Мы начали восстанавливать фазовращатели еще в 1990-е годы по двум причинам.
Во-первых, новые узлы зачастую невозможно было купить, а, если они и были в наличии, то оказывались слишком дорогими. Без ремонта (и до того, как подобные механизмы стали доступны на вторичном рынке) цены на новые детали у официальных дилеров кусались. Цена за 3-клапанную муфту Ford составляла $325, для мотора Nissan VQ40 — $230, механизмы для 2-литрового Kia — $400. И даже сегодня мы сталкиваемся с проблемами поставок некоторых механизмов фазовращателей, например – для Chevrolet Colorado, что подтолкнуло нас к освоению ремонта таких муфт, так как GMC их больше не предлагает.
Вторая причина, почему мы занялись подобным видом ремонта – наша философия: мы восстанавливаем изношенные детали и узлы, а не устанавливаем новые. Постепенно, шаг за шагом, мы освоили способы ремонта многих компонентов двигателя, и механизмы регулировки фаз газораспределения здесь не исключение. Теперь мы восстанавливаем все типы подобных механизмов.
Ремонт механизмов регулировки фаз газораспределения (муфт фазовращателей) очень успешен, потому что обычно причины поломок двигателей не в них.
Обычно менее 1% поломок моторов вызывается плохим качеством самого фазовращателя. Большинство двигателей выходят из строя из-за загрязнения, низкого давления масла давления или поломки управляющего клапана. Так что большое количество шестерен/звездочек фазовращателей обычно пригодны к дальнейшему использованию.
Крайне редко встречаются шестерни/звездочки, поврежденные настолько, что их остается только выбросить. Хорошему качеству ремонта способствует чистота всех масляных каналов (их вскрытие и промывка строго обязательны), промывка всех фильтрующих элементов и строгое выдерживание масляных зазоров между деталями двигателя.
Фото. Системы регулировки фаз газораспределения есть двух видов: переключением или фазированием. Система переключения работает по принципу «да-нет»: т. е. сдвигает фазы на фиксированный угол вперед или назад. А система фазирования регулирует фазы постоянно и непрерывно. Такая система может фиксировать механизм в любом положении, в пределах рабочего диапазона.
Мы расскажем о процессе все: от демонтажа до проверки, расскажем, что работает правильно, а что нет.
Стопорный штифт удерживает шестерню от смещения при запуске. Масло под давлением, наполняющее камеры, толкает ротор для поворота распредвала вперед или назад.
Ремонт механизма начинается с демонтажа деталей и их последующей промывки. Мы предварительно моем демонтированные детали в ультразвуковых ваннах, примерно полчаса, а затем вскрываем муфты фазовращателей. Затем все детали снов помещаются в моющие корзины. Ротор стоит оставить подсобранным с корпусом, чтобы не потерять уплотнения насадки или их пружины. Большинство уплотнительных насадок пластиковые, и они обычно теряются при промывании.
Важная причина, почему мы вскрываем муфту – потому что, внутри остается много масла и мелких загрязнений, которые невозможно будет вымыть. Еще одна причина вскрыть муфту – необходимость проверить наличие блокировки. Некоторые владельцы намертво блокируют муфту, чтобы увеличить мощность. Такое встречается во всех типах муфт.
После того, как все детали промыты, можно проверить их износ и повреждения.
Больше всего страдают зубья шестерни ГРМ и боковые стенки корпуса, которые контактируют с торцевыми уплотнениями. Механизм с металлическими уплотнениями изнашивается больше, чем с пластиковыми. Любое повреждение, допускающее перетекание масла или заедание, в дальнейшем создаст проблему со перемещением деталей. Также надо проверить, повреждено ли отверстие стопорного штифта. Стопорный штифт подпружинен и он скользит к запорному диску, при работе шестерни. При блокировке муфты, пружина смещает штифт внутрь отверстия, поэтому заходная часть штифта может быть повреждена. Штифт или его паз испытывают на себе большие нагрузки и могут треснуть или сломаться. А износ запорных дисков может быть очень похожим на износ торцевой поверхности корпуса масляного насоса. Проверка муфты очень напоминает проверку масляного насоса – и там, и там вы можете увидеть похожие повреждения.
Обратная сборка – несложная. Детали движутся только в одном направлении, поэтому ошибиться сложно.
Слегка смажьте все внутренние детали моторным маслом. Мы обычно используем масло типа 5W-30. Сборка механизма с пружиной немного сложнее. Самая очевидная ошибка – это установить ротор в корпусе вверх ногами, но в большинстве случаев стопорные диски не совместиться должным образом, и вы, поэтому, не сможете установить шестерню на распредвал. После того, как детали установлены, вы можете вручную завернуть болты, но, прежде чем болты будут затянуты полностью, вам надо выровнять ротор и стопорный диск, чтобы распредвал «подошел». Для этого вы можете использовать сам вал, или, как мы, — специальную оправку.
Большинство ошибок при сборке всегда приводят к провальному результату: шестерня не подойдет к распредвалу или никогда не пройдет испытание. Нам встречались: отсутствие уплотнений, стопорных штифтов, поврежденные или неправильно установленные импульсные датчики. Механизм с отсутствующими деталями никогда не пройдет испытание: он не сдвинется и не заблокируется.
Чтобы избежать ошибок лучше использовать шаблоны и памятки для сборки.
Мы проверяем отремонтированные механизмы на нашем моторном стенде путем проверки перемещения ротора. Лучше это делать на небольших оборотах или с помощью стробоскопа. На испытательном стенде мы видим некоторые неисправности, чаще всего шестерня вообще не смещается, но это не всегда беда шестерни. Если есть проблемы с давлением масла, то шестерня-муфта просто не будет работать.
Большинство современных механизмов, с которыми мы сталкиваемся, очень простые, легко разбираются, чистятся, собираются и проверяются.
Включение подобной услуги в перечень ваших ремонтных услуг позволит вам предложить лучшую цену вашим клиентам и подготовиться к появлению более сложных систем. Например, механизм изменения фаз газораспределения нового 5-литрового двигателя Ford, в котором управляющий клапан встроен в шестерню. Другой тип муфты, с которым вы можете столкнуться, — система электромагнитного привода на двигателях Nissan VQ35. На крышке корпуса установлен электромагнит, который работает с механическим фиксатором, прикрепленным к распредвалу. Если возникнет какая-либо деталь будет повреждена, как если бы привод коснулся магнита, ее надо заменить. Вы можете очистить детали и проверить сопротивление катушки, но вы не сможете проверить это устройство как муфту с гидроприводом. Вам придется удостовериться, что распредвал сместился, визуально.
И, напоследок, несколько полезных советов.
Если у вас нет обменного фонда механизмов муфты, которую планируете отремонтировать, то лучше всего найти их и подготовиться наилучшим образом до того, как начнете демонтаж.
Я рекомендую фотографировать каждый шаг разборки устройства, чтобы обеспечить правильную сборку. Некоторые из этих компонентов содержат детали замысловатой формы, и вы должны быть уверены, что они вернутся на место в правильном положении. Если на шестерне есть датчик положения распредвала, будьте внимательны и зафиксируйте фазу, чтобы правильно вставить его назад. Есть шестерни, которые спрессованы вместе, а есть шестерни, которые стянуты болтами. С ними иметь дело проще, лишь проверьте крутящий момент на болтах, прежде чем снять шестерню.
Спрессованные шестерни, встречающиеся в моделях Nissan и GM, сложно демонтировать, для них требуются специальные оправки, которые обычно не валяются на полках. Для такого типа механизма мы маркируем все детали перед демонтажом, чтобы вновь собрать их в правильном положении. Если вы можете найти подходящую замену уплотнительным кольцам, этот тип муфты можно успешно восстановить.
Мы установили, что попытка помыть механизм, не открывая его, всегда оставляет загрязнение в нем, даже если использовать ультразвуковые очистители и даже если оставить их в ванне на ночь.
Винтовые шестерни захватывают и удерживают все остатки старого масла. Как только вы поместите их в мойку, они впитают все из воды. Механизм нужно обязательно вскрыть, чтобы вымыть его, высушить и смазать должным образом.
Фото. Спрессованные шестерни, встречающиеся в моторах Nissan и GM, сложно демонтировать, для них требуются специальные оправки. Для такого типа механизма мы маркируем все элементы перед демонтажом, чтобы собрать их с правильной фазой распределения.
После того, как вы познакомитесь с ремонтом механизма изменения фаз газораспределения и разработаете свой собственный процесс их тестирования, вы обнаружите, что и процесс, и оборудование можно легко применить к другим продвинутым системам управления двигателем. Чтобы можно было и далее предлагать нашим клиентам продукцию, которую они хотят, и ремонтировать вместо того, чтобы заменять.
