Карбюраторные автомобили шли с конвейера без мозгов, так как все управление в них реализовано механически. С приходом инжекторных систем питания машины начали наполняться всевозможной электроникой. Обработкой информации от датчиков и генерацией управляющих сигналов занимается ЭБУ. Выход его из строя способен полностью обездвижить железного коня, поэтому к модулю управления следует относится с повышенной внимательностью.

Внешний вид электронного блока управления

Получаемая ЭБУ информация и сигналы управления исходящие с него

Для правильного дозирования подаваемого топлива в электронный блок управления приходит информация:

• частота вращения коленвала, определяемая датчиком положения;
• возникновение детонации в процессе эксплуатации;
• массовый расход воздуха мотором;
• отклонение от номинального напряжения бортовой сети машины;
• скорость авто;
• температура в системе охлаждения двигателя;
• какое положение занимает дроссельная заслонка;
• процент кислорода в выхлопных газах;
• наличие дополнительных нагрузок на двигатель, например, включение кондиционера.

Количество датчиков и соответственно объем получаемой информации зависит от модели автомобиля. В бюджетных машинах ЭБУ обладает только основными данными. Наиболее развитые электронные блоки собирают и оперируют информацией о каждом узле машины, что сказывается на динамических характеристиках и экономичности авто.

После обработки данных блок управления инжектором подает сигналы для:

• открытия и закрытия форсунок;
• контроля искрообразования;
• выбора режима работы топливного насоса;
• поддержания стабильных оборотов холостого хода;
• включения и выключения вентилятора системы охлаждения;
• подключения или отключения кондиционера электромагнитной муфтой;
• улавливания паров бензина адсорбером;
• проведения самодиагностики агрегатов.

Работа электронного блока управления предполагает оперирование большим количеством информации в режиме реального времени. Неточность в любом из каналов приведет к нестабильной работе двигателя, увеличению расхода топлива и потере динамических характеристик, поэтому все возникающие поломки в электронике требуют незамедлительного устранения.

Конструктивные особенности электронного блока управления

Для работы с информацией, поступающей в модуль, ЭБУ имеет несколько видов памяти:

• Алгоритм управления двигателем в зависимости от режима эксплуатации находится в программируемом постоянном запоминающем устройстве. Здесь же хранится и основная таблица различных калибровок параметров. При отключении питания вся информация остается на месте. Для стирания или перезаписи данных используется специальное оборудование, предназначенное для чип-тюнинга;
• Энергозависимая память, хранящая временные данные и обрабатываемую электронным модулем информацию, называется оперативным запоминающим устройством. В ней происходит фиксация и выработка управляющих сигналов в зависимости от изменений параметров, поступающих с датчиков;
• Сохранение кодов и паролей происходит в электрически репрограммируемом запоминающем устройстве. Данный тип памяти является энергонезависимым, но в отличии от ППЗУ не требует специального оборудования для перезаписи.

Ввод информационных сигналов у качественных электронных модулей осуществляется через гальваническую развязку. Это предотвращает повреждение главных чипов блока управления в случае выхода какого-либо датчика из строя. От внутренних ошибок модуль защищен различными методами самодиагностики и коррекции сбоев, что помогает избегать ситуации, когда автомобиль остается без мозгов.

Неполадки, возникающие в модуле

Причины, почему автомобиль может остаться без мозгов, наиболее часто возникают по вине автовладельца. Так, например, попытка перезаписать программное обеспечение при проведении чип-тюнига может закончится неудачей, если автолюбитель выбрал не правильное ПО. Также причинами вызывающими поломку ЭБУ являются:

• Неудачное расположение модуля управления. Например, в автомобилях ВАЗ 2113 – 2115 ЭБУ установлен рядом с радиатором печки. Помимо теплового воздействия, блок может залить охлаждающей жидкостью, после чего машина останется без мозгов;
• Ухудшения контакта между клеммами и генератором или аккумулятором. Это вызывает скачки бортового напряжения автомобиля. ЭБУ защищен от перепадов напряжения, но продолжительное воздействие способно вывести блок из строя;
• Возникновение ЭДС в первичной обмотке катушки ведет к пробою транзисторов электронного блока управления. Электродвижущая сила обычно возникает при плохом контакте свечей зажигания или повышенном внутреннем сопротивлении высоковольтных проводов.

Для определения неисправности необходимо прочитать лог ошибок, сохраненный в мозгах инжектора. Для этих целей существует специальный диагностический разъем. Расположение его зависит от конкретной модели автомобиля. Например, в автомобилях ВАЗ с высокой панелью диагностический разъем находится внутри центральной консоли.

Расшифровка кодов ошибок на примере ВАЗ 21074

Если мозги инжектора обнаружили неисправность в работе двигателя, то об этом будет сигнализировать загоревшаяся лампочка «check engine». Понять какая именно неисправность произошла по данному оповещению невозможно. Для более точного определения поломки требуется подключить диагностический сканер к специальному разъему. При его помощи из памяти ЭБУ считывается лог ошибки, который можно расшифровать при помощи справочников по конкретному автомобилю. Так, например, для ВАЗ 21074 наиболее часто встречаемыми ошибками являются:

• Неисправность воздушного датчика;
• Неоптимальный режим сгорания бензовоздушной смеси. В результате выхлопные газы имеют повышенную токсичность. Лямбда-зонд может выдать эту ошибку, например, если в выхлопе находятся пары несгоревшего бензина;
• Требуется драйверная проверка модуля управления инжекторными двигателями;
• Проблемы с получением информации от датчика температуры;
• Состав горючей смеси не соответствует режиму работы двигателя. Причиной этого могут стать, например, загрязненные форсунки;
• Неправильное определение момента возникновения детонации в работе двигателя;
• Отсутствуют данные о положении дроссельной заслонки. Помимо повреждения самого считывающего элемента, возможен обрыв информационного шлейфа;
• Температура мотора находится выше рабочего диапазон;
• Медленный отклик сигнальной системы машины.

При выполнении считывания ошибок сканер указывает лишь на предположительное место неисправности, но не может указать причину вызвавшую поломку, поэтому после получения кода важно правильно его истолковать. При недостаточном понимании работы инжекторных двигателей и топливных систем может возникнуть ситуация, когда автовладелец, неправильно расшифровав лог ошибки,  займется ремонтом исправного узла машины.

Эксплуатация автомобиля без электронного блока управления

В случае выхода из строя ЭБУ непопулярной модели найти новый модуль может стать большой проблемой. В таком случае автовладелец может пойти на радикальный шаг и сменить электронику на другую систему без мозгов. Инжектор в таком случае сменяется карбюратором, а зажиганием начинает управлять коммутатор.

Вносить столь серьезные изменения можно только в крайнем случае. Инжекторный двигатель спроектирован для работы под контролем электронного блока управления. При его отсутствии возможны провалы при разгоне, нестабильная работа и повышенный расход топлива. Убирать мозги можно только временно, например, для перегона авто.

Устранение неисправностей связанных с мозгами инжектора

При возникновении поломки ЭБУ автовладелец может захотеть поменять модуль на схожую модель. При этом важно учитывать, что каждые мозги изготавливаются под конкретную модель силовой установки, комбинацию датчиков, протяженность шлейфов. Прошивка также меняется от модели к модели, поэтому произвести просто перестановку блоков невозможно, даже если их разъемы идентичны.

При установке похожей модели без полного согласования параметров возможны негативные последствия:

• двигатель перестает заводится;
• автомобиль теряет былую резвость;
• значительно возрастает расход топлива;
• мотор нестабильно работает;
• ЭБУ постоянно сигнализирует об ошибке.

Производить устранение неисправности заменой на похожий электронный блок управления категорически запрещается. Правильными методами устранения неисправностей являются:

• Визуальный осмотр датчиков и проводов идущих к ним. Часто причина может скрываться в их механическом повреждении. Замена дефектного элемента на новый позволит избавится от поломки, которую выдает электронный блок управления;
• Сделать перепрошивку программного обеспечения. Повышение динамических характеристик автомобиля очень часто возможно только при помощи чип-тюнинга;
• Сделать перезагрузку мозгов инжектора путем снятия одной из клемм аккумулятора. Произошедший сбой в процессе эксплуатации можно сбросить отключив питание от ЭБУ. Данным методом рекомендуется пользоваться при однократном появлении ошибки. Если ситуация повторяется, то перезагружать модуль не имеет смысла.

При невозможности устранить поломку вышеуказанными способами, единственным верным решением является обращение в специализированный сервисный центр. После считывания лога ошибки сканером специалисты определят возможный круг неисправностей. После этого определяется оптимальный способ избавления дефекта.

Появление электронного блока управления значительно улучшило эксплуатационные свойства автомобиля. Произошло это благодаря возможности контроля режима работы силовой установки и корректировки параметров в режиме реального времени. В свою очередь, усложнение электроники машины привело к возникновению поломок, способных обездвижить железного коня.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

что это такое и где находится?

В данной статье вы узнаете про такое устройство, как ЭБУ. Что это такое и для каких целей оно необходимо автомобилю? Сейчас и постараемся разобраться в этом. В последние годы вышли из производства автомобили, в которых впрыск топлива осуществлялся при помощи карбюратора. Сегодня все машины оснащены системами с принудительным впрыском. Принцип их работы намного проще, но вероятность поломки больше. В частности, если выйдет один датчик, двигатель начинает работать неправильно.

Как работает блок управления?

Это устройство еще называют «мозгом». А ведь и правда, именно этот черный ящик «думает», как должен работать двигатель в различных режимах. Он ежесекундно проводит контроль десятков параметров мотора, выбирает наиболее оптимальный процент содержания воздуха в смеси с бензином. Открывает и закрывает своевременно форсунки, которыми производится подача топлива в камеры сгорания. Вряд ли кто-то может думать так же быстро, как и блок управления. К нему подключены не только датчики, но и исполнительные механизмы. Например, те же форсунки, а также регулятор холостого хода и другие. Чтобы более детально изучить принцип функционирования, вам потребуется рассмотреть схему этого устройства. А вот принципиальная схема ЭБУ приведена в статье.

Внутреннее устройство ЭБУ

В основе его лежит микроконтроллер. У него имеются порты ввода и вывода, к которым произведено подключение всех механизмов и датчиков. Среди последних стоит выделить тот, который замеряет расход воздуха. На его примере будет рассмотрено то, как происходит подача сигналов на электронный блок управления. Все датчики подключены к портам ввода либо при помощи специальных делителей напряжения, либо же усилителей на ОУ. Это усилительные каскады на микросхемах или полевых транзисторах. С их помощью производится увеличение уровня сигнала, поступающего от датчиков. А вот порты вывода необходимы для проведения управления. Стоит отметить, что распиновка ЭБУ у различных автомобилей отличается. Поэтому применить мозги от «Шевроле» на «Ладе» вряд ли получится без существенных переделок. Например, форсунки подключены к ним. Но не все так просто, порт вывода микроконтроллера может управлять только лишь слабой нагрузкой. Другими словами, обмотку форсунки к нему нельзя подключить напрямую. Поэтому между ними устанавливаются специальные сборки на полевых транзисторах. Они позволяют усиливать во много раз сигнал от контроллера. Называются они сборками Дарлингтона.

Алгоритм работы

Но без одной составляющей не сможет работать микроконтроллер – без алгоритма. Визуально его можно представить в виде дерева с множеством параметров. В нем заложены все «вопросы», на которые необходимо ответить электронному мозгу. Например, если частота вращения коленчатого вала рана 2000 об/мин, а концентрация кислорода слишком мала, при этом расход воздуха увеличивается. Что же делать двигателю в таком случае? Микроконтроллер моментально отвечает на все эти вопросы, подводя алгоритм к решению возникшей проблемы. И тут же производит подачу импульсов на порты вывода, приводя работу двигателя в нормальное состояние. Это не то иное, как прошивка ЭБУ.

Где производится монтаж ЭБУ?

Он устанавливается на всех инжекторных автомобилях. С его помощью производится анализ и сбор всей информации, которая поступает от датчиков, расположенных на двигателе внутреннего сгорания. К сожалению, электронный блок иногда выходит из строя. Поэтому его необходимо заменять новым. Перед началом проведения ремонта, связанного со снятием электронного блока, вам потребуется обесточить электросеть всего автомобиля. Для этого отключаете от аккумулятора минусовую клемму. Это позволит избежать случайных замыканий в электроцепи. Обратите внимание, что даже кратковременное короткое замыкание запросто спровоцирует выход из рабочего состояния определенных элементов, в частности полупроводников в блоке управления, а также предохранителей. Обратите внимание на то, где находится ЭБУ. На первых автомобилях «Лада Калина», например, он располагается прямо под радиатором печки. И при возникновении протечек блок управления моментально сгорает.

Снятие электронного блока управления

Если взять в пример автомобиль ВАЗ 2107, то в нём ЭБУ (что это такое, вы уже знаете) находится под приборной панелью, в районе ног пассажира. Чтобы было удобнее проводить демонтаж устройства, вам потребуется снимать полку, которая находится непосредственно под бардачком. Для этого вам необходимо выкрутить саморезы, которыми она крепится к парпризу. Чтобы обеспечить доступ до электронного блока управления, необходимо также демонтировать кронштейн, на котором расположены предохранители, и реле, работающие от этого устройства. Теперь можно отключить от электронного блока все провода. Закреплен корпус при помощи двух гаек к кузову автомобиля. При помощи ключа на «10» необходимо выкрутить эти гайки и полностью снять блок управления. Вот и все, ЭБУ двигателя полностью демонтирован, он готов к проведению ремонтных работ или замене. Монтаж нового устройства делается в обратном порядке.

Диагностика датчиков

Рассмотрим на примере отечественного автомобиля ВАЗ, на котором ДМРВ является важнейшим элементом учета всех характеристик, которые необходимо учитывать для правильного впрыска топлива. Как вы уже знаете, все данные, которые поступают от этого прибора, влияют на работу всего двигателя. Крайне важна прошивка ЭБУ, а если точнее, то это топливная карта, в которой заложено несколько важных параметров. В частности, количество воздуха и бензина, подаваемое в рампу для смесеобразования, частота вращения коленвала и нагрузка на мотор. Перед тем как проводить замену этого устройства, необходимо провести небольшую диагностику. Первоначальную проверку можно сделать при помощи обычного мультиметра. С его помощью необходимо проверить значение напряжения, которое присутствует у датчика на выводах.

Для этого отключаете от него штекер. Устанавливаете мультиметр в положении, в котором производится замер напряжения. Минусовой провод соединяется с массой ДВС. При включенном зажигании производится замер напряжения на пятом выводе в штекере, идущем к датчику. Ориентир нужно держать на значение около 12 Вольт. Если имеется сильное отклонение, то имеется неисправность ЭБУ двигателя либо же нарушена проводка к датчику. На четвертом выводе должно быть около 5 Вольт. Если имеется существенное отклонение от этого значения, то причиной этого является также нарушение электропроводки, либо же она кроется в самом блоке управления.

Замена датчика расхода воздуха – стабильная работа двигателя и ЭБУ

Теперь вы в курсе про ЭБУ. Что это такое, для каких целей необходимо, знаете. Пора поговорить немного про устройства измерения, которые влияют на его правильную работу. Заменить датчик довольно-таки просто. Для этого при помощи крестовой отвертки необходимо ослабить хомут, которым закреплен патрубок. Далее снимаете рукав, которым осуществляется отвод воздуха. После этого ключом на «10» необходимо выкрутить два винта, которыми произведено крепление датчика массового расхода воздуха непосредственно к воздушному фильтру. После этого датчик может быть полностью снят. Установка устройства производится в обратном порядке. Если вы снимаете датчик для очистки, не вздумайте во время проведения работ промывать спираль, прикасаться к ней руками или иными предметами. Допускается только распыление спрея на поверхность проволоки из платины.

Заключение

Вы узнали немного про ЭБУ. Что это такое, наверняка поняли. Для каких целей он необходим автомобилю — тоже. Старайтесь следить за состоянием не только электронного блока, но и за датчиками и исполнительными устройствами. Они должны быть быть в идеальном состоянии, чтобы не возникло неполадок.

fb.ru

Настройка ЭБУ двигателя, как это делать и чем. — DRIVE2

Давайте будем объективными, немного истории для начала. Я еще в далекие 90 годы В России собрал одних из лучших специалистов в области автоспорта не только по моторам в

лице Пономоря ( пардон Пономарев) Егорова, но и в подвеске Верещагин, КПП Лукьянчиков, Были и Дудин, потом переманил и Бузланова. В те года купил первый В России моторный стенд суперфлоу, продувочный стенд ГБЦ, также купил колесный стенд инерционный. Были не плохи результаты, клиентами были все ведущие команды на то время во всех дисциплинах, на нашей продукции были выиграны все основные чемпионаты в России. Вру на кольце 1999 году Леха Васильев на цивике выиграл на кольце, а на ипподроме не помню в коком году 98 Успенец на опеле подготовленном в Англии, а мы в 99 или на оборот, да это не важно, Делали неплохие действительно движки 1.6 атмо 215 сил (не приведенных с учетом разных коэффициентов, а реальных). Как-то в Раменском, у нас был один бокс с Балдыковом, у него был классный опель корса с Англии. Так вот, смотрю около него Англичане чет там колдуют с ноутбуком, я к ним, слово за слово, оказывается на том опеле стоял МОТЕК, они мне показали, рассказали и в итоге через месяц первая партия этих чудо мозгов на то время была у меня. Так вот попали в Россию и потом стали широко использоваться МОТЕК на как Вы теперь называете ТАЗах. Были проблемы, клиенты возмущались, цена серьезна повысилась, но честно говоря в то время мы использовали мозги собственной разработки и были проблемы, так что мы эту тему закрыли.
К чему я все это, да к тому что в этой теме с 14 лет. Всякого повидал и попробовал. Настраивали и на дороге и в горку и даже с загруженным прицепом на заброшенном аэродроме, на моторных стендах – самый лучший вариант, всякого рода колесных и т.д. Есть с чем сравнить, поэтому и говорю о объективности, если кто-то вступит в дискуссию, а это только приветствуется, и при этом скажем настраивает на дороге и не имеет опыта на стендах, так это не будет объективным мнением, надеюсь Вы согласны. Я попытаюсь рассказать какие проблемы возникают при настройке на дороге, это не только мое мнения, но я могу и ошибаться, мы все когда-нибудь ошибаемся, главное признать свою ошибку, сделать из этого выводы и идти дальше.

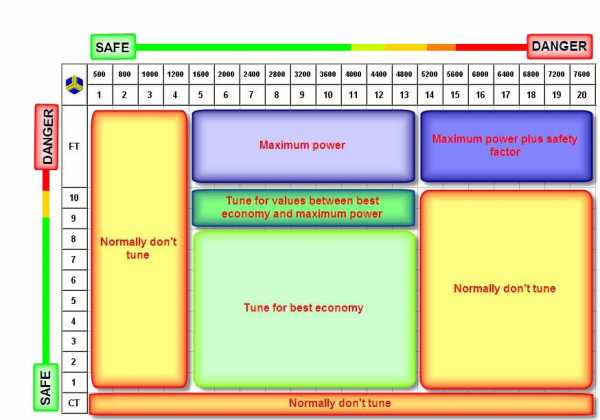

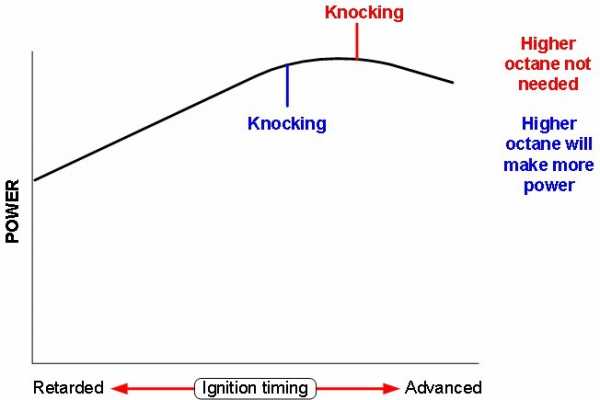

Я упрощу, возьмем идеальный вариант для настройки на дороге, пусть это будет заброшенный аэродром, чтобы нам посторонние машины на мешали и мы никого не убили. На атмосферном моторе для отстройки смеси нам нужно корректировать мозги только при полном газе т.к. на сток ЕБУ ни в коем случае нельзя трогать смесь в клоуз лупе. Да можно снять логии с широкополосной лямбды и потом произвести изменения, опять проехать, логии и в итоги смесь можно сделать такую, какую пожелаете. Вопрос? Вы уверены, что эта смесь оптимальна для этого мотора, Вы же не будете видеть показатели мощности. Да хрен с ним, там не будет большой разницы, что то 13.0/1-12.7/1 будет гуд. А как быть с зажиганием. Я знаю, тюнеры в таких случаях пользуются правилом — крутим до детонации, а потом несколько градусов назад. Предлагаю взглянуть на следующею картинку.
