Установка камеры заднего вида на автомобиль своими руками

Камеры заднего вида на авто используют с целью обеспечения обзора в зонах, не заметных с места водителя напрямую или при помощи зеркала. Камеры такого типа монтируют на задние бамперы, на кузове и прочих местах автомобиля. Камеру обычно можно активировать при задней передаче. Данное устройство способно значительно облегчить парковку автомобиля.

Камера заднего вида на авто покупаются отдельно или вместе с парковочным радаром. Также распространена камера заднего вида на авто с монитором. Система кругового обзора включает в себя некоторое число камер и центральный управляющий блок.

Также применяются камеры фронтального типа, монтируемые в основном в передний бампер.

Подобные решения включают вручную.

Виды

Штатный тип камер изготавливают для конкретной марки автомобилей, что значительно упрощает монтажные работы. Установку гаджетов штатного типа производят без повреждений машины, саму камеру размещают так, что она незаметна для прохожих и других водителей. К минусам можно отнести высокий ценник и ограниченность в выборе такой разновидности.

Данные камеры располагают в штатных местах для камеры или на плафоне, подсвечивающем задний номерной знак.

Универсальный тип можно установить на любую машину, но скрыть окружающих её не получится, а монтаж зачастую сопровождают повреждения поверхности транспортного средства. Замена крепления на шурупах может послужить скотч, однако в надежности он уступает. Универсальную камеру располагают на бампере, в области номерного знака и прочих местах.

Универсальный тип камеры используют для различных типов обзора и подразделяют на 3 основные категории.

Камера врезной категория незаметная, но для её монтажа нужно просверлить бампер. В качестве крепления служат защёлки гайки стопорного типа.

Накладную камеру монтируют на кузове или закрепляют кронштейнами. Недостатки аналогичны врезной разновидности.

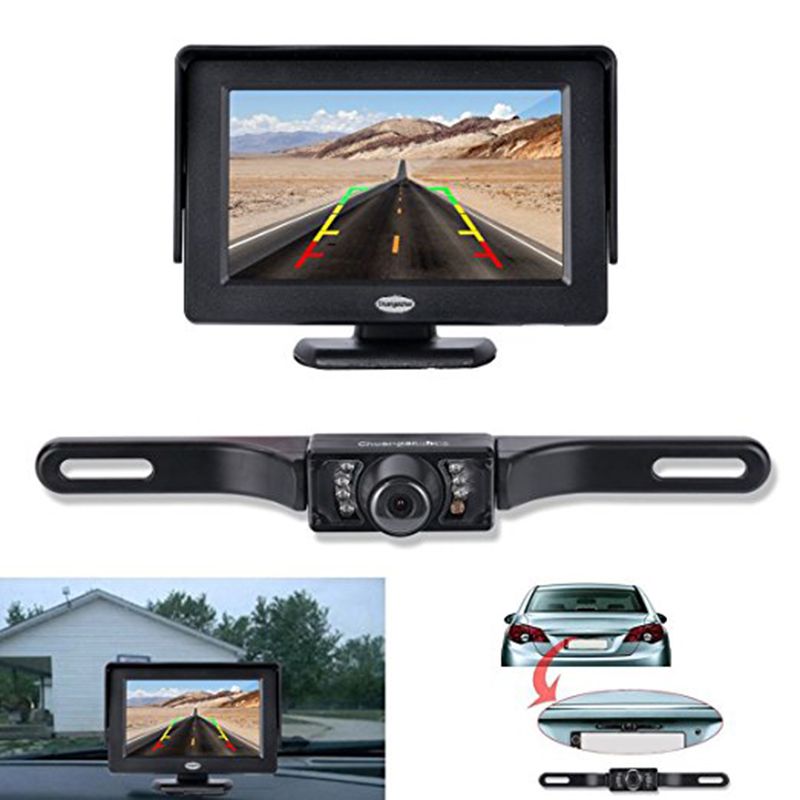

Такая камера легко монтируется в рамку номерного знака, но данное преимущество имеет и недостаток: данная модель может быть снята вместе с номером ворами.

Направление обзора

Задние камеры необходимы для отображения картинки зеркально, дабы водитель не путался в сторонах. Передние «они же фронтальные или передние камеры» камеры необходимы для показа изображения без зеркального искажения.

Боковые камеры выдают картину аналогично передним. Установку осуществляют в боковых зеркалах.

Системы кругового обзора включают в себя несколько камер «всех вышеупомянутых типов по направлению обзора».

Подключение

Проводной тип подключения подразумевает кабельное соединение камеры и экрана. Таков способ характеризуется доступностью, устойчивостью к помехам и способен обеспечить хорошее качество изображения. Минусом являются сложности установки.

Беспроводный тип подразумевает связь камеры и монитора при помощи радиоволн. Как пример, это может быть камера заднего вида wifi на авто. Подобные решения облегчают монтажные работы с устройством, однако уровень качества картинки нестабилен. О том, как камера заднего вида на авто установка своими руками видео, можно посмотреть на множестве ресурсов.

Тип модулей камеры

CMOS-модули являются доступными и компактными матрицами с приемлемой по темпу обработкой изображений. В плане качества картинки уступают CCD решениям.

Немаловажно отметить, что существуют CMOS модули, характеризующиеся высоким уровнем светочувствительности, сопоставимым с CCD-матрицей. Камеры задней направленности обычно работают при достаточном освещении для получения изображения удовлетворительного качества.

CCD-модули характеризуются намного лучшим качеством изображения, в том числе при недостаточном освещении, но и ценник на них на порядок больше. К минусам таких модулей относят низкую скорость обработки изображений.

В случае усовершенствованных в сравнении с CCD-модулями, HCCD-матрицы выдают намного лучшее изображение при слабой освещенности, однако их стоимость несколько дороже.

Уровень разрешающей способности

Чем больше разрешение тех или иных модулей, тем выше качество изображения, что особенно полезно при слабом освещении. Уровень разрешения в устройствах заднего типа не более 0,3 Мегапикселей, однако, данного показателя достаточно для их нормальной работы.

Разрешение видео

Этот показатель определяют вертикально и горизонтально. В случае вертикального разрешения для основных стандартов составляет шестьсот двадцать пять строк. На горизонтальное разрешение влияют углы обзора. Такую величину измеряют в телевизионных линиях, которая находится в диапазоне от четырехсот двадцати до пяти ста сорока.

Чем лучше разрешение, тем лучше будет изображение в плане четкости и детальности.

Соответственно вырастит цена такой камеры. Дабы задействовать все плюсы хорошего разрешения необходим подходящий монитор.

Стандарт видеосигнала

Стандартом сигнала или системой цветности в основном используют либо американскую, либо европейскую систему. Таков параметр требуется для правильности выбора устройства вывода для камеры: стандартом сигнала в обоих устройствах должен быть одинаковый вариант.

Преимущественно все современные модели обладают поддержкой двух стандартов цветности.

Режимы изображения

Прямой режим отображения, при котором водитель наблюдает изображение так же, как и камера.

Зеркальный режим отображения, при котором водители видят преобразованное изображение, а правая и левая стороны меняются местами. Тем самым облегчено восприятие картинки – оно оказывается подобным картинке с зеркала автомобиля.

Прямой/зеркальный тип изображения, при котором устройство способно действовать в обоих вышеупомянутых режимах.

Уровень освещенности

Данный параметр определяет уровень светочувствительности матрицы, измеряясь в люксах.

Благодаря ему можно оценить способности камеры при темных временах суток. Минимальный уровень освещенности в современных решениях колеблется от одной сотой до трёх люксов.

Светочувствительность CMOS-матриц – это одна десятая люксов, в то время как у CCD составляет одну сотую люксов.

Немаловажно отметить, что теоретически, чем ниже показатель люксов, тем эффективней работают устройства при слабом освещении. На деле всё обстоит иначе и камерах приходится работать в комбинации с включенными фарами, помогающими в обеспечении хорошо различимой картинки. Потому показатель минимальной освещенности является по большей части рекламным значением.

Углы обзора

От данного показателя также зависит качество картинки. Чем он выше в горизонтальном плане, тем шире пространство в захватываемом кадре, но при весьма широких углах картинка будет искажаться. Необходимо найти баланс между зрительным полем и уровнем детализации изображения. Для приемлемого уровня сзади достаточно диапазона 120-170 градусов.

Важно отметить, что для получения наиболее качественного изображения с широкоугольного объектива необходимо высокое разрешение, в противном случае результат окажется размытым.

Шумность сигнала

Количество шумов оказывает большое влияние на итоговую картинку. Чем больше пропорции сигнала относительно шуму, тем меньшими будут помехи и искажения на итоговой картинке.

Оптимальным уровнем для приемлемого качества является – 40 децибел. У наиболее совершенных моделей данная цифра варьируется от 48 до 50 децибел.

Температура во время работы

Камеры должны функционировать при любых условиях, в независимости от климата и погоды.

Потому качественным устройствам по силам выдержать температуру от двадцати пяти градусов мороза до шестидесяти градусов жары.

Функции

Инфракрасная подсветка может улучшить качество картинки в процессе ночной съемки.

Подсветка обеспечивается светодиодами, размещаемыми по граням объектива. Как показано практикой, данную функцию можно задействовать только в случае выхода из строя штатных автомобильных фар. В прочих ситуациях она будет бесполезной.

Камеры способны накладывать на изображение парковочные метки, способные помочь водителю в определении расстояния до предмета, упрощая маневры при неудобных для них условиях.

Стоит знать, что для корректности работы данной функции, установка камеры заднего вида на автомобиль своими руками должна осуществляться на конкретной высоте от земли и под конкретным углом.

При помощи коррекции баланса белого в автоматическом режиме выбираются оптимальные показатели упомянутого свойства и всей гаммы, меняя их, подстраиваясь под определенный источник света.

Защиты от пыли и влаги позволит предотвратить попадание внешних факторов во внутренние компоненты устройства. Функция является обязательной, так как камера постоянно находится воздействием грязи, осадков и множества других воздействий окружения. Классифицируют защиту IPХХ-кодом, где первая цифра подразумевает защиту от воздействия пыли, а вторая подразумевает защиту от влаги.

Важно отметить, что в независимости от уровня устойчивости устройства к влаге, не стоит ни в коем случае мыть устройство под сильным напором или вовсе чистить при помощи сухой тряпки.

В последнем случае можно расцарапать объектив.

При помощи пультов дистанционного управления можно облегчить процесс управления камерой.

Данное решение можно встретить в недешевых камерах. В основном, пульт поставляют проводного типа.

Зачем нужна камера заднего вида для автомобиля?

Камера заднего вида для автомобиля предназначена для передачи на монитор, расположенный в салоне, изображения пространства позади машины. Наличие этой опции помогает водителю осуществлять парковку в любом месте. Если автомобиль оборудован штатным монитором, то камеру можно подключить к нему. Если же упомянутого оборудования нет, то можно установить экран самостоятельно. Камера заднего вида для автомобиля, подключенная к передаче заднего хода, позволяет обозревать даже то, что незаметно обычному парктронику. Пользователь может самостоятельно настроить угол и высоту изображения устройства. Правильно отрегулированная видеокамера заднего вида для автомобиля позволяет даже замечать камни и низкие бордюры, что обезопасит кузов и бампер машины от царапин. Особенно это актуально для авто с низкой посадкой.

Кому нужна камера заднего вида для автомобиля?

Установка такого прибора в первую очередь необходима водителям, которые довольно часто паркуются в новых незнакомых местах либо в темное время суток (особенно актуально для таксистов). Видеокамера позволяет внимательно рассмотреть возможные препятствия на месте парковки, тем самым уберечь свой автомобиль от повреждений. Установка такого оборудования является отличным решением для тех, кому приходится ставить машину в вечернее время в неосвещенных дворах. Камера заднего вида для автомобиля будет весьма полезна и начинающим водителям, и опытным автовладельцам, поскольку она способна обеспечить при вождении дополнительный комфорт.

Как установить видеокамеру?

Монтаж камеры осуществляют на полку багажника автомобиля либо на крышку багажного отсека. Сигнал от устройства подается на монитор по четырехжильному кабелю. Две жилы необходимо подсоединить к лампе заднего хода, а остальные протянуть через весь салон к монитору. Провода можно провести снизу кузова (для этого требуется разобрать пластиковые пороги) либо под обшивкой потолка. В последнем случае нужно снять резиновые уплотнители и уложить кабель.

Навигатор с камерой заднего вида

Одним из популярных решений вывода изображения от видеокамеры является автомобильный навигатор, поддерживающий функцию видеовхода. Преимущества такого симбиоза очевидны:

— экономия денежных средств, ведь навигатор сейчас есть практически в любом автомобиле, значит, нет необходимости дополнительно покупать монитор;

— экономия пространства в машине: нет нужды загромождать салон и лобовое стекло дополнительным оборудованием;

— удобство и простота эксплуатации: навигатор является единственным медиацентром, соответственно, водителю нет необходимости рассеивать свое внимание между различными устройствами, что в результате приводит к повышению безопасности вождения.

Принцип работы навигатора с подключенной видеокамерой

Пока на видеовходе устройства отсутствует сигнал, на экране прибора будет отображаться окно программы. Как только поступит электрический импульс видеосигнала (включится задняя скорость), происходит автоматическое переключение, и на дисплее отобразится картинка с видеокамеры. После того как сигнал пропадет, устройство снова переключится в режим навигации.

​Как настроить и использовать камеру заднего вида для вождения

Примечание перед публикацией: непрерывный поток видео, показывающий заднюю часть вашего автомобиля, может серьезно отвлекать от вождения, и важно убедиться, что любой Настройка резервной камеры используется только безопасным образом. Имейте в виду, что то, что находится впереди вашего автомобиля, вероятно, важнее, чем то, что находится сзади. Вы также должны обязательно соблюдать любые местные и федеральные законы, которые могут быть у вас в отношении движущихся экранов спереди. Убедитесь, что вы соблюдаете местное законодательство в отношении экранов, видимых водителю.

Использование камеры заднего вида для резервного копирования вашего автомобиля полезно, но многие люди задаются вопросом, есть ли способ держать камеру включенной все время, независимо от того, едете ли вы задним ходом или нет.

Короткий ответ: да, это вполне возможно, хотя для этого, вероятно, потребуется некоторая самостоятельная работа, так как вам, вероятно, потребуется подключить камеру к цепи ходовых огней.

Теперь вы можете избежать некоторых безумных вещей, которые мы видели в Интернете, если у вас будет правильная система.

---



Итак, как вы это сделаете? Не волнуйтесь, мы вас прикроем.

1. Инструменты для сборки
2. Получение правильной камеры
3. Понимание вашего автомобиля
4. Снимите внутреннюю панель багажника
5. Снимите номерной знак
6. Проходные и соединительные провода
7. Установка монитора
8. Проверка

Теперь есть несколько надежных способов взлома вашей внутренней навигационной системы:

Иногда это может сработать. А также некоторые методы, которые могут принести вам премию Дарвина.

Но мы предлагаем вам приобрести правильные инструменты.

Для этого вам понадобятся две вещи. В большинстве случаев вам нужна система, независимая от какой-либо OEM-конфигурации. Несмотря на то, что есть способы взломать заводские навигационные системы, мы не рекомендуем это делать и предлагаем вместо этого положиться на правильную систему .

Во-первых, вам понадобится камера заднего вида, питание которой не зависит от фонарей заднего хода. Чрезвычайно распространенной конфигурацией проводки является использование фонаря заднего хода. Вы не можете использовать камеру заднего вида во время движения, если она работает только тогда, когда вы едете задним ходом.

Во-вторых, вам понадобится система, которая также питается независимо от фонарей заднего хода. Опять же, иногда встречается в пространстве DIY даже в передней части салона, и этот монитор, скорее всего, должен быть послепродажным.

Теперь мы рассмотрим основные моменты, но для лучшего понимания того, как настроить камеру заднего вида, прочитайте наше руководство по установке камеры заднего вида.



Шаг 1. Сборка инструментов

Для начала вам потребуются правильные инструменты для работы. Если вы планируете установить постоянно работающую резервную камеру в своем автомобиле, скорее всего, у вас есть какие-то инструменты. Но вот несколько вещей, которые вам, вероятно, понадобятся:

• Ручная дрель со сверлами для сверления металла (предпочтительнее быстрорежущие сверла с покрытием из оксида титана)
• Набор звездочек
• Набор гаечных ключей или разводной ключ
• Защитные очки
• Фонарики
• Стандартный инструмент для зачистки/обжима проводов
• Набор головок Torx
• Универсальный нож
• Набор головок или гаечных ключей
• Несколько люверсов для установки камеры



Шаг 2.

Подбор камеры

Стоимость установки резервной камеры часто полностью зависит от вас! Стоимость самих устройств может варьироваться от:

• <100 долл. США за базовую резервную камеру. Всегда есть более дешевые варианты, но они, как правило, имеют более слабые кабели и меньшую устойчивость к атмосферным воздействиям, чем наши продукты.
• 100–200 долларов США за универсальную резервную камеру в стиле номерного знака или резервную камеру для смартфона с поддержкой Wi-Fi. Это стандартные резервные камеры рабочей лошадки, которые выполнят свою работу.
• В зависимости от того, что вам нужно, у нас также есть большой выбор высококачественных универсальных камер заднего вида



Шаг 3. Знакомство с автомобилем

Во многих случаях, если в вашем автомобиле уже установлена ​​камера заднего вида, маловероятно, что вашу камеру можно будет переназначить для обеспечения непрерывного видеопотока. Мы не собираемся полностью исключать эту возможность, но OEM-системы часто трудно модифицировать, чтобы превзойти их существующие функциональные возможности, поэтому мы оставляем этот компонент на ваше усмотрение.

Проводка вашего автомобиля для непрерывной трансляции видео на монитор на самом деле не сильно отличается от установки камеры заднего вида, но есть несколько отличий и вещей, на которые следует обратить внимание. Рекомендуется ознакомиться со схемой электропроводки для вашего конкретного автомобиля. Часто резервные камеры поставляются с одной, которая помогает вам, но только если вы приобрели ее для своей конкретной марки и модели. У нас они есть, так что это может стать отличным шагом, который облегчит вашу жизнь.

Еще одна вещь, которую следует иметь в виду, прежде чем начать, заключается в том, что непрерывно работающая видеокамера будет потреблять больше энергии, чем традиционная резервная камера, и, поскольку вы будете подключать ее к своим ходовым огням, это может разрядить аккумулятор вашего автомобиля больше, чем ожидалось. . Разговор с механиком перед тем, как начать работу, может быть полезным шагом, чтобы убедиться, что электрическая система вашего автомобиля соответствует поставленной задаче.

Ниже приведена наиболее вероятная конфигурация, которую вам нужно будет использовать:



Время делать своими руками!

Для целей этого примера мы предполагаем, что вы приобрели комплект зеркал заднего вида или зеркало, которое вы можете установить поверх приборной панели или на лобовое стекло. У обоих есть свои преимущества и недостатки, поэтому мы не будем отстаивать ни то, ни другое. Тем не менее, мы рекомендуем, если вы купили комплект, использовать монитор, который идет в комплекте, так как это значительно упростит задачу.

Далее вы должны спросить: достаточно ли длины прилагаемых кабелей для моей машины? Лучше иметь слишком много, чем слишком мало, потому что вы всегда можете обрезать его или закрепить дополнительный провод. Со слишком маленьким проводом вам может не повезти прямо посреди проекта.

Сделайте грубый замер от места, где вы собираетесь разместить камеру, до багажника/номерного знака. Это будет примерно соответствовать тому, что вам нужно, и убедитесь, что у вас есть несколько дополнительных футов на всякий случай. Все это говорит о том, что выбранный вами комплект действительно подходит для вашего автомобиля, грузовика или внедорожника. Несмотря на то, что мы включаем в наши комплекты множество высококачественных проводов, вы, как правило, можете определить низкокачественный комплект резервной камеры по тому, сколько усилий было уделено качеству соединительных проводов.

Прежде чем приступить к работе, вам следует прочитать и перечитать инструкции. Установка камеры должна быть безболезненной, если вы знаете, что делаете, и ознакомились с процессом.

Ваша камера, скорее всего, будет установлена ​​прямо над номерным знаком или над ним. Мы начнем оттуда. Вот что нужно сделать:



Шаг 4. Снимите внутреннюю панель багажника

Скорее всего, это твердый пластик или резина, и вы сможете использовать инструмент, например плоскую отвертку, чтобы поддеть ее. Это ничего не сломает и позволит вам хорошо рассмотреть все необходимые кабели. Большинство вещей можно исправить — если вы ломаете пластик, вы становитесь слишком агрессивным в процессе установки.



Шаг 5. Снимите номерной знак

Убедившись, что вы не собираетесь перерезать существующие кабели, просверлите отверстие с внешней стороны багажника, которое будет достаточно большим, чтобы пропустить необходимые кабели. Вы добавите свой номерной знак позже, но рекомендуется убедиться, что если вы собираетесь устанавливать камеру поверх номерного знака, вы не будете блокировать свой номерной знак.

Вставьте одну из ранее купленных резиновых прокладок. Теперь вы готовы приступить к работе и подключению проводов.



Шаг 6. Прокладка и подключение проводов

Здесь мы начинаем выяснять, как питать нашу недавно установленную камеру. Пойдем!

Протяните камеру и кабель питания через отверстие в салоне автомобиля.

Найдите проводку ходовых огней для вашего автомобиля. Это сложный шаг, и вы должны быть уверены, что делаете свою работу хорошо. Вот как подключить камеру заднего вида к постоянному источнику питания, который питает ходовые огни вашего автомобиля. Обязательно дважды проверьте руководство пользователя, чтобы убедиться, что вы нашли правильный. Как мы уже говорили ранее, перед установкой также рекомендуется дважды проверить, может ли электрическая система вашего автомобиля справиться с новым энергопотреблением.

Зачистите положительный и отрицательный провода на кабеле ходовых огней (перед этим убедитесь, что автомобиль выключен). С помощью небольшой отвертки отделите несколько жил зачищенного провода и подключите к ним кабель питания камеры заднего вида. Обычно вы можете сделать это, соединив провода вместе. Убедитесь, что плюс соединен с плюсом, а минус с минусом. Как только вы это сделаете, покройте все изолентой.

Подсоедините кабель RCA к кабелю камеры и проложите его весь от багажника до блока предохранителей в передней части автомобиля. Обычно он находится в нижней левой части рулевого колеса. Вы можете спрятать кабель под потолочными панелями вашего автомобиля, если хотите отклеить их, или, если вас не волнует эстетика, просто прикрепите его к потолку вашего автомобиля.



Шаг 7. Установка монитора

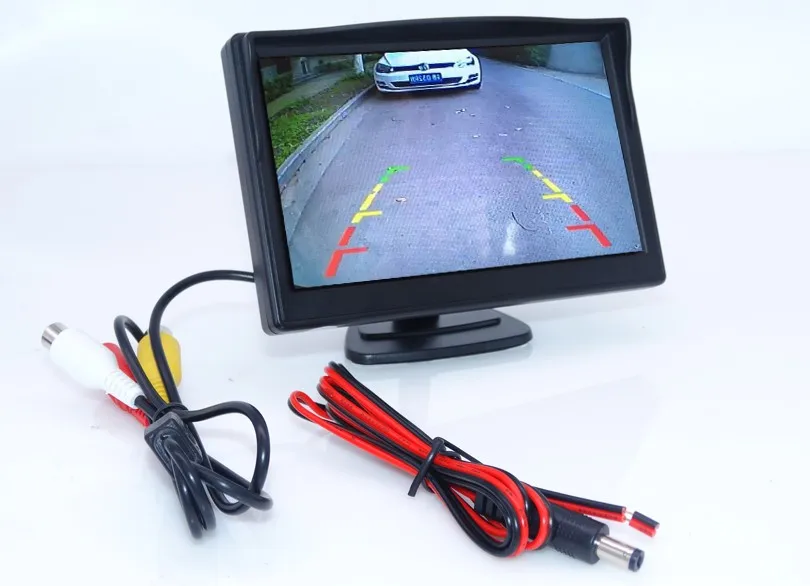

Следующим шагом является установка монитора. Это может быть тот, который крепится к зеркалу заднего вида, или тот, который крепится к приборной панели. В любом случае лучше всего следовать инструкциям по установке, прилагаемым к устройству. Если ничего не помогает, это руководство по установке резервной камеры может быть очень полезным.

Подсоедините кабель RCA к выходу RCA на мониторе. Вам также может понадобиться подключить триггерный провод к монитору или даже подключить его к тому же источнику, что и резервная камера. (Опять же модели будут различаться.)

Если монитор требует этого, вам, вероятно, потребуется установить предохранитель, который позволит вам подключить оголенный провод вашего монитора к блоку предохранителей. См. Руководство по ссылке выше для получения хороших инструкций о том, как это сделать.



Шаг. 8 Тестирование

Если все прошло хорошо, вы сможете включить монитор для камеры заднего вида и просмотреть поток видео с подробным описанием задней части вашего автомобиля. Поздравляем, вы, по сути, создали резервную камеру, которую можно использовать во время вождения. Как использовать камеру заднего вида во время вождения? Что ж, мы предлагаем использовать его только в том случае, если вы входите в среду, где этот вид сзади будет необходим, и выключать камеру, когда она не используется, чтобы снизить общий износ батареи в течение более длительного периода. времени. Вообще говоря, такие системы лучше всего подходят для частной собственности и ферм, где ценность безопасности непрерывного кормления перевешивает опасность потенциального отвлечения внимания.

Если у вас возникнут какие-либо проблемы, вы можете обратиться к некоторым из наших основных руководств по поддержке, таких как:



• Устранение неполадок с резервной камерой, которая не работает

• Устранение неполадок с размытой камерой заднего вида

• Устранение неполадок с запотевшей камерой заднего вида





Если у вас возникли проблемы, еще раз проверьте руководство и помните, что большинство проблем в таких условиях возникает из-за плохих сращиваний проводов, а не из-за плохого соединения неиспользуемых силовых кабелей.

Теперь, если вы хотите начать это путешествие, просмотрите наш ассортимент камер, чтобы выбрать то, что лучше всего подойдет для вашего автомобиля, и свяжитесь с нами, если у вас возникнут вопросы.

Поделиться:

Похожие сообщения

Камера заднего вида — Автоблог своими руками

Камера заднего вида — хороший вариант безопасности при движении задним ходом, потому что вы можете легко видеть пространство позади вашего автомобиля. Если у вас есть дети/препятствия/другие позади вашего автомобиля, вы можете все увидеть с помощью камеры заднего вида. Изучение того, как установить перевернутую камеру, важно для пользователя, потому что он может понять принцип работы камеры заднего вида и в большей степени способствует проверке неисправности камеры.

Камера заднего вида делится на проводную и беспроводную, а также на специальную камеру заднего вида и универсальную автомобильную камеру заднего вида, но способ подключения камеры заднего вида при установке камеры заднего вида одинаков.



Каждый модный автовладелец должен изучить руководство по установке камеры заднего вида, чтобы узнать, как ее перемещать. На рынке есть совершенно разные стили камер заднего вида. Сначала вам нужно найти самую простую камеру заднего вида. Большинство из этих камер заднего вида несложно установить.0007

Резервное копирование / Изображения руководства по установке камеры заднего вида

Вы можете выполнить установку самостоятельно, прочитав руководства по установке или просмотрев видеоуроки о том, как их установить. различные элементы, необходимые и навыки работы с этими элементами.

Резервная камера / камера заднего вида [ жгут проводов для установки ]

• Feamal RCA (желтый) + удлинительный кабель RCA (красный: [12 В + (красный) к резервному питанию лампы и к обратному монитору/кабелю GPS]) + видео Адаптерный кабель
• Гнездовой разъем Poer (красный) + штыревой разъем питания (черный) ЗАЗЕМЛЕНИЕ (черный) К резервному фонарю (-ve)



Изображения подключения камеры заднего вида

Руководство по установке проводов запуска камеры заднего вида

Для установки вам потребуются следующие предметы, в том числе:

• Кабель RCA
• Силовой жгут
• Камера

В этой области находятся самые необходимые предметы первой необходимости, может быть и парочка других.

Камера заднего вида Кабель RCA

Это еще один элемент, необходимый для установки камеры заднего вида. Это обсуждается в разделе камеры и обычно включает в себя желтый видеокабель RCA. это можно использовать для ассоциации видео. Его функция состоит в том, чтобы запускать монитор с камеры.

Длина кабеля может варьироваться от 45 см до 65 см. Бывают случаи, когда кабель может быть чистым оксидом. это сырой лид, и его можно использовать для разных целей.

Кроме того, необходимо указать, что в способе установки эти кабели используются иначе. например, желтые входы предназначены только для видеосигнала, тогда как красный и, следовательно, черный вход предназначены для включения питания.

Камера заднего вида Жгут электроснабжения

Жгут электроснабжения — это еще один инструмент, необходимый для подключения и, следовательно, установки. Сюда входит подключение питания постоянного тока. Он включает в себя 12-вольтовый силовой провод, а также черный провод заземления.

это может быть главным образом штекерное соединение питания постоянного тока. Он также включает в себя женский 12-вольтовый контакт питания.

Камера заднего вида

Камера — это самый важный элемент, который вам нужен на протяжении всей установки. Камера сравнима с монитором. это часто происходит из-за того, что им нужны аналогичные варианты, такие как один кабель и вилка питания постоянного тока, а также желтый провод RCA. Вы бы использовали резервную камеру, чтобы наблюдать за задним препятствием при движении задним ходом.

Камера заднего вида, также называемая камерой заднего вида, помогает вам видеть, что находится позади вашего автомобиля, и при этом вам не нужно смотреть назад. Хотя устройство входит в стандартную комплектацию нескольких новых моделей автомобилей, вы сможете добавить камеру заднего вида в свой автомобиль, если она не была в комплекте.

Руководство по установке резервной камеры:

Кроме того, очень важно сообщить пользователям, что монитор может не иметь триггерного провода, это не рекомендует использовать его исключительно вручную. это часто не так. Большинство мониторов не оснащены триггерным проводом, потому что они обладают так называемой функцией распознавания видео. Видеопоток будет постоянно строить, они будут работать механически.

Если вы хотите продолжить установку, выполните следующие шаги и процедуры. Вы должны соблюдать это.

Камера заднего вида/Резервная камера Процесс установки:

1. Вырезание отверстий в защитном ящике
На первом этапе процесса установки необходимо подключить питание к монитору. Вам нужно только подключить красную линию к источнику питания, а затем подключить черную линию к земле. Чтобы подать питание на монитор, вы должны подойти к блоку предохранителей. Способ работы монитора определяется триггерной линией, используемой для подключения.

Наилучший способ установки — подключить его к плюсовой клемме фонаря заднего хода автомобиля. Когда он открыт, монитор будет автоматически открываться всякий раз, когда механизм находится напротив.

Если вы хотите установить его для ручного управления, вам не нужно подключаться к этой операции. Вы можете подключиться к источнику, что означает, что всякий раз, когда вы открываете ключ, открывается монитор.
Пока вы выключите двигатель, он погаснет. Этот механизм оптимален для тех, кто использует коммерческий транспорт.

2. Установка камеры заднего вида:

Вы только что видели первый шаг подключения. Второй шаг не похож на первый. Для этого подключения вы просто подключаете жгут проводов A4 к выходу камеры, который обычно рассматривается как жгут проводов A4 гнездового выхода.

3. Подключение питания к монитору и камере заднего вида:

На этом этапе необходимо подать питание на камеру, просто подключив красную линию к источнику питания 12 В. В качестве альтернативы вы можете подключиться к положительной стороне обратной стороны автомобиля и подключить черный к земле.

4. Установка монитора
Когда вы убедитесь, что монитор получил питание от блока предохранителей, камера также будет получать питание от заднего фонаря. Пришло время системе работать.

Подключитесь к камере, затем используйте стандартный желтый кабель (также известный как кабель A5), чтобы продолжить подключение. При подключении ознакомьтесь с приведенной выше информацией, поскольку она поможет вам завершить процесс подключения.

Когда вы знаете, что соединение было пройдено, следующим шагом будет очистка соединения. Всякий раз, когда он открывает ключ или когда он реверсирует, он начинает работать.

Руководство по установке камеры заднего вида 4 шага

1. Соедините положительный и отрицательный провод питания установки камеры заднего вида с положительным и отрицательным выводами резервного фонаря (Backup Light).

При активации резервного облегченного фонаря активируется резервная камера кроме того.

Примечание: не подключайте возможность обеспечения провода камеры заднего вида с визуальным сигналом или задним фонарем.

2. Соедините видеокабель камеры заднего вида с камерой заднего вида/камеры заднего вида , установите входной видеокабель RCA от жгута радио.

Примечание: не подключайте видеокабель камеры заднего вида к входному кабелю RCA видеовхода от радио.

3. Подсоедините провод полицейского расследования резервной (задней) камеры (синий цвет или оранжево-белая модификация совершенно другой модели) от жгута радиоприемника с положительным контактом резервного светильника.

Когда радиостанция обнаруживает, что резервный фонарик включен по напряжению, радиостанция механически переключается в режим входа камеры заднего вида .

Некоторые из видеокабелей камер заднего вида, соединенные (сопоставьте с изображением внизу) с пусковым проводом, чтобы увеличить результаты полицейского расследования камеры заднего вида на положительной клемме резервного фонаря.

4. Если от видеокабеля нет триггерного провода, вы хотели бы иметь удлинительный провод для подключения провода расследования полиции резервной камеры и положительной клеммы резервного облегченного кабеля.

Примечание. Это соединение проводов является наиболее важным шагом для руководства по установке.

Если радиостанция не может механически переключиться в режим входа камеры заднего вида после включения резервного фонаря, пожалуйста, проверьте помеху между полицейским следственным проводом и проводом запуска или дело в том, что провод запуска сломал какие-то элементы.

Best Backup / Руководство по установке и подключению камеры заднего вида



Система подключения на основе видео

Приведенные выше рекомендации по установке камеры заднего вида не относятся к системам на основе видео. Это система, основанная на триггерной линии. Связь, рассмотренная ранее, почти такая же.

Если вы хотите установить соединение на основе видео, первое, что нужно сделать, это освоить все компоненты. Это поможет процессу установки.
в сборе
Для видеоподключений вам потребуются следующие элементы. К ним относятся следующие:

• Кабель RCA
• Жгут проводов питания камеры
• монитор
• Кинокамера
• Жгут проводов питания монитора

Это основные компоненты или предметы, необходимые для этого подключения. Эти проекты должны выполнять важные функции, а именно:
Аудио- и видеолинии
Другим аспектом процесса установки является кабель RCA. Это важный аспект, который включает в себя видеокабель RCA, подключенный к камере. У него важная цель. Он может питать мониторы от камер.

Жгут проводов питания камеры
Включает разъем питания постоянного тока, который является шнуром питания. Разъем питания постоянного тока подключается к проводу питания 12 В, точно так же, как черный цвет используется для проводов заземления. Он также использует 12-контактный штекер питания.

монитор
Мониторы необходимы для этой установки. У монитора этого соединения есть хвосты. Это, в свою очередь, имеет видеовход. Вход — кабель RCA, он имеет различное покрытие, красный, белый, желтый кабель.

Белая и желтая оболочки предназначены для видеовхода. Если вы привыкнете к проводке в телевизоре, вам не составит труда установить, потому что для этого требуется тот же процесс проводки.

Кинокамера
Камера является самой важной частью системы. Это не то же самое, что случай, обнаруженный в соединении спускового крючка. Они в чем-то отличаются. Он состоит из двух частей жгута проводов. Этот тип камеры не требует больших отверстий и может быть подключен водонепроницаемым способом.

Жгут проводов питания монитора
Это еще один важный аспект процесса установки. Монитор оснащен кабелем питания, который всегда подключается к красному или черному разъему питания постоянного тока. С другой стороны два провода.

Они включают красные линии и черные линии. Черные провода, как обычно, будут на земле, а красный станет плюсовым питанием.

Установка камеры заднего вида Итоговый отчет:
Это то, что вам нужно для установки камеры заднего вида. Процесс установки не сложный, как вы описали выше. Обычно производители включают руководство, которое может помочь вам в процессе подключения и установки.

Это означает, что вы должны прочитать инструкцию и следовать ей. Кроме того, доступны видеоуроки. Вы можете посмотреть видеоуроки и следовать инструкциям. Вы можете сделать это самостоятельно. Если вы считаете, что это сложно сделать, вы можете нанять специалиста, который сделает это за вас.

Видео на основе установки камеры заднего вида , это этапы, которые необходимо выполнить:

1. Подключите автомобильное зарядное устройство с морротом заднего вида и подключите к прикуривателю. (Процесс установки должен начинаться с подключения Жгут проводов питания постоянного тока к монитору предназначен для подачи питания.Вы должны убедиться и выполнить правильное подключение.)

2. Подключите передатчик к камерам заднего вида. (соединение для подключения питания к монитору питания. Вы можете подключить красную линию к источнику питания 12 вольт, а затем вывести черный на землю. Обычно питание монитора выводится из блока предохранителей. )

3. Найдите кабель фонаря заднего хода +12 В в R-gerar с помощью тестового карандаша. (Пришло время подключить задний фонарь и питание камеры к разъему камеры. Как уже упоминалось, косичка важна, потому он включает питание, доступное для камеры, и подключает видеовыход к монитору.)

Эффект (подключите питание к камере, можно просто подключить к красной линии и питанию 12 вольт. Черные кабели должны как обычно входить в землю. Энергия в камеру поступает обычно от заднего фонаря .)

Бесплатное онлайн-руководство по установке камеры заднего вида

Большинство камер оснащены пользовательскими инструкциями по установке резервного копирования . Перед установкой камеры рекомендуется ознакомиться с руководством. Камеры заднего вида можно использовать любых размеров и форм в соответствии с вашими личными предпочтениями и предпочтениями. Это стиль, который вам нравится, но ваш выбор должен обеспечивать четкий контур или изображение заднего фонаря. Понимание того, что вы собираетесь помочь вам в процессе установки, также необходимо. Даже новые пользователи просто вставят их при чтении руководств. Большинство производителей создают эти руководства там. вы просто должны быть вынуждены воспринять их и распознать различные части.

Если вы недавно приобрели систему по адресу Reverse-cameras.com , просмотрите эти простые инструкции, чтобы узнать, как установить заднюю камеру безопасности, прочитайте Руководство по установке. Установка будет иногда выполняться клиентом, и мы поставляем платную линию школьной поддержки, если вам нужна дополнительная помощь.



Камера заднего вида не работает

Камера заднего вида Диаграмма действия нормального рабочего дисплея

1.
