Toyota
Автор Avtoexspert На чтение 4 мин Просмотров 1.5к. Опубликовано
Toyota 5E-FE — это 1,5 л (1497 куб. см.) четырехцилиндровый, 4- х тактный бензиновый двигатель от Toyota E-семейства. Двигатель Toyota 5E-FE выпускался с 1990 по 1998 год.
Содержание
- Описание двигателя
- Разбивка кода двигателя
- Характеристики двигателя 5E-FE
- Блок цилиндров 5E-FE
- Процедура затяжки болтов крышки коренных подшипников и характеристики крутящего момента
- ГБЦ 5E-FE
- Процедура затяжки головки и характеристики крутящего момента
- Куда устанавливали двигатель Toyota 5E-FE (1.
5 л. DOHC)
Описание двигателя
В двигателе 5E-FE использовались чугунный блок и алюминиевая ГБЦ с двумя верхними распределительными валами (DOHC) и четырьмя клапанами на цилиндр (всего 16).
Благодаря внутреннему диаметру цилиндра 74,0 мм и ходу поршня 87,0 мм двигатель 5E-FE имеет рабочий объем 1497 куб. Степень сжатия составляет 9,8: 1.
Двигатель Toyota 5E-FE имеет электронную систему впрыска топлива и различные системы зажигания: систему зажигания с распределителем, без распределителя с блоком катушек и электронным управлением, а после 1995 года Toyota изменила систему зажигания на систему без распределителя (DIS), дизайн на вилке.
Конструкция катушки на штекере использует две катушки, каждая катушка монтируется на верхней части свечи зажигания, но также имеет кабель, идущий к свече зажигания другого цилиндра. В 1995 году Toyota перешла с OBD на OBD-II и начала использовать поршни с плоским верхом.
Двигатель производит от 94 л.
с. (69 кВт; 92 л.с.) при 5400 об/мин до 112 л.с. (82 кВт; 110 л.с.) при 6400 об/мин максимальной мощности и от 123 Н · м (12,5 кг · м) при 3200 об/мин до 136 Н · м (13,9 кг · м) при 4000 об/мин пикового крутящего момента.
Разбивка кода двигателя
- двигатель 5 — 5 поколения.
- E — семейство двигателей.
- F — Экономичный узкоугольный DOHC.
- E — многоточечный впрыск топлива.
Характеристики двигателя 5E-FE
| Код двигателя | 5E-FE |
| Вид | Четырехтактный Inline-4 (Straight-4) |
| Тип топлива | Бензин |
| Годы производства | 1990-1998 |
| Объём | 1,5 л, 1 497 см 3 (91,35 у.е.) |
| Топливная система | Электронный впрыск топлива (EFI) |
| Турбина | — |
| Лошадиные силы | От 94 л.с. (69 кВт; 92 л.с.) при 5400 об/мин до 112 л.с. (82 кВт; 110 л.с.) при 6400 об/мин |
| Крутящий момент | От 123 Н · м (12,5 кг · м) при 3200 об/мин до 136 Н · м (13,9 кг · м) при 4000 об/мин |
| Порядок работы цилиндров | 1-3-4-2 |
| Размеры (Д × В × Ш) | — |
| Вес | — |
Блок цилиндров 5E-FE
Toyota 5E-FE имеет чугунный блок цилиндров с системой поддержки с пятью подшипниками.
Он имеет диаметр цилиндра 74,0 мм и ход поршня 87,0 мм.
Степень сжатия составляет 9,8: 1. Двигатель имеет коленчатый вал с восемью противовесами.
Двигатель оснащен стальными шатунами, поршневыми пальцами поплавкового типа, поршнями из алюминиевого сплава с двумя компрессионными и одним масляным контрольным кольцом. Верхнее компрессионное кольцо выполнено из нержавеющей стали, второе кольцо из чугуна.
| Блок цилиндров | |
|---|---|
| Сплав | Чугун |
| Коэффициент сжатия | 9,8: 1 |
| Диаметр цилиндра | 74,0 |
| Ход поршня | 87,0 |
| Поршневые кольца: компрессия/масло | 2/1 |
| Коренные подшипники | 5 |
| Внутренний диаметр цилиндра | 74.000-74.010 |
| Диаметр юбки поршня | 73,900-73,910 |
| Боковой зазор поршневого кольца | верхний 0,040-0,080 |
| второй 0,030-0,070 | |
| Кольцевой зазор поршневого кольца | верхний 0,260-0,480 |
| второй 0,300-0,570 | |
| масло 0,130-0,500 | |
| Диаметр шейки коленвала | 49,996–50 000 |
| Диаметр шатуна | 42,745-42,755 |
Процедура затяжки болтов крышки коренных подшипников и характеристики крутящего момента
- 57 Нм, 5,8 кг · м
После закрепления болтов крышек подшипников убедитесь, что коленчатый вал плавно вращается рукой.
Болты шатунов
- 39 Нм, 4,0 кг · м
ГБЦ 5E-FE
ГБЦ изготовлена из алюминиевого сплава, что обеспечивает хорошую эффективность охлаждения. Двигатель имеет два верхних распределительных вала, которые приводятся в движение зубчатым ремнем и четыре клапана на цилиндр (всего 16).
Двигатель 5E-FE использовал специальные прокладки для регулировки зазора клапана.
| ГБЦ | |
|---|---|
| Тип ГРМ | DOHC, ременная передача |
| Клапаны | 16 (4 клапана на цилиндр) |
| Скорость впуска/выпуска | — |
| Диаметр тарелки клапана | — |
| — | |
| Длина клапана | ЗАБОР 93,45 |
| ВЫПУСКНАЯ 93,89 | |
| Диаметр стержня клапана | ЗАБОР 5,970-5,985 |
| ВЫПУСКНАЯ 5,965-5,980 | |
| Длина пружины клапана свободная | 39,8 |
| Высота кулачка распредвала | ЗАБОР 41,510-41,610 |
| ВЫПУСКНАЯ 41,310-41,410 |

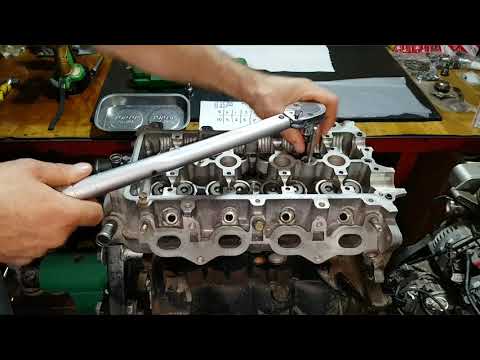

Процедура затяжки головки и характеристики крутящего момента
- Шаг 1: 44 Нм, 4,5 кг · м
- Шаг 2.
Поверните все болты на 90 °.
Болты крышки подшипников распредвала
- 13 Нм (1,33 кг · м)
| Зазоры клапанов | |
|---|---|
| Впускной клапан | 0,15-0,25 |
| Выпускной клапан | 0,31-0,41 |
| Степень сжатия | |
|---|---|
| Стандарт | 13,0 кг / м 2 /200 об |
| Масло в двигатель | |
|---|---|
| Масло в двигатель | 5W-20, 5W-30, 10W-30 |
| API типа масла | SG или SF |
| Сколько масла в двигателе, л | С заменой фильтра 3.2 лл |
| Без смены фильтра 2,9 л | |
| Замена масла проводится, км | 5000-10 000 |
| Система зажигания | |
|---|---|
| Свеча зажигания | DENSO: K16R-U11, NGK: BPR5EYA-11 |
| Искровой промежуток | 0,8 |
| С каким усилием затягивать свечи? | — |
Куда устанавливали двигатель Toyota 5E-FE (1.
5 л. DOHC)| Двигатель устанавливается в: | |
|---|---|
| Модель | Годы выпуска |
| Toyota Paseo | – |
| Toyota Sera | – |
| Toyota Tercel | – |
| Toyota Raum | – |
| Toyota Corolla | – |
| Toyota Corsa | – |
| Toyota Caldina | – |
| Toyota Corolla II | – |
| Toyota Cynos | – |
| Toyota Vios | – |
обзор и характеристики, сервисные данные
Модель Toyota 5E-FE представляет собой рядный четырехтактный 4-тактный бензиновый двигатель Toyota E-семейства объемом 1,5 л (1497 куб.
см, 91,35 куб. дюймов). Двигатель Toyota 5E-FE выпускался с 1990 по 1998 год.
В двигателе 5E-FE использовался чугунный блок и алюминиевая головка блока цилиндров с двумя верхними распределительными валами (DOHC) и четырьмя клапанами на цилиндр (всего 16). Диаметр цилиндра 74,0 мм (2,91 дюйма) и ход поршня 87,0 мм (3,43 дюйма) дают двигателю 5E-FE в общей сложности 1,497 куб.см рабочего объема. Коэффициент сжатия составляет 9,8:1.
Двигатель Toyota 5E-FE имеет электронную систему впрыска топлива и различные системы зажигания: систему зажигания с распределителем, без распределителя с пакетом катушек и электронным управлением, а после 1995 года Toyota изменила систему зажигания на без распределителя (DIS), конструкция катушки на штекере. В конструкции «катушка на свече» используются две катушки, каждая из которых монтируется поверх свечи зажигания, но также имеет кабель, идущий к свече зажигания другого цилиндра. В 1995 Toyota перешла с OBD на OBD-II и начала использовать поршни с плоским верхом.
Двигатель производил от 94 л.с. (69 кВт; 92 л.с.) при 5400 об/мин до 112 л.с. (82 кВт; 110 л.с.) при 6400 об/мин максимальной мощности и от 123 Н·м (12,5 кг·м, 90,7 фут·фунтов). ) при 3200 об/мин до 136 Н·м (13,9 кг·м, 100,2 фут·фунт) при 4000 об/мин максимального крутящего момента.
Расшифровка кода двигателя следующая:
- 5 – двигатель 5 поколения
- E — Двигатель семейства
- F – Эконом узкоугольный DOHC
- E — Многоточечный впрыск топлива
Общая информация
| Технические характеристики двигателя | |
| Код двигателя | 5Э-ФЭ |
| Макет | Четырехтактный, рядный-4 (прямой-4) |
| Тип топлива | Бензин (бензин) |
| Производство | 1990-1998 |
| Рабочий объем | 1,5 л, 1497 см 3 (91,35 куб. дюймов) |
| Топливная система | Электронный впрыск топлива (EFI) |
| Сумматор мощности | Нет |
| Выходная мощность | От 94 л.с. (69 кВт; 92 л.с.) при 5400 об/мин до 112 л.с. (82 кВт; 110 л.с.) при 6400 об/мин |
| Выходной крутящий момент | От 123 Н·м (12,5 кг·м, 90,7 фут·фунт) при 3200 об/мин до 136 Н·м (13,9кг·м, 100,2 фут·фунт) при 4 000 об/мин |
| Приказ о стрельбе | 1-3-4-2 |
| Размеры (Д х Ш х В): | – |
| Вес | – |
Блок цилиндров
Toyota 5E-FE имеет чугунный блок цилиндров с системой поддержки пяти подшипников. Он имеет диаметр цилиндра 74,0 мм (2,91 дюйма) и ход поршня 87,0 мм (3,43 дюйма). Коэффициент сжатия составляет 9,8:1. Двигатель имеет коленчатый вал с восемью противовесами.
Двигатель оснащен стальными шатунами, поршневыми пальцами поплавкового типа, поршнями из алюминиевого сплава с двумя компрессионными и одним маслосъемным кольцом.
Верхнее компрессионное кольцо изготовлено из нержавеющей стали, второе кольцо из чугуна.
| Блок цилиндров | ||
| Блок цилиндров из сплава | Чугун | |
| Степень сжатия: | 9,8:1 | |
| Диаметр цилиндра: | 74,0 мм (2,91 дюйм) | |
| Ход поршня: | 87,0 мм (3,43 дюйма) | |
| Количество поршневых колец (компрессионное/масляное): | 2 / 1 | |
| Количество коренных подшипников: | 5 | |
| Внутренний диаметр цилиндра (стандарт): | 74,000–74,010 мм (2,9134–2,9138 дюйма) | |
| Диаметр юбки поршня (стандарт): | 73,900–73,910 мм (2,9094–2,9098 дюйма) | |
| Внешний диаметр поршневого пальца: | – | |
| Боковой зазор поршневого кольца: | Топ | 0,040–0,080 мм (0,0016–0,0031 дюйма) |
| Второй | 0,030–0,070 мм (0,0012–0,0028 дюйма) | |
| Торцевой зазор поршневого кольца: | Топ | 0,260–0,480 мм (0,0102–0,0189 дюйма) |
| Второй | 0,300–0,570 мм (0,0118–0,0224 дюйма) | |
| Масло | 0,130–0,500 мм (0,0051–0,0197 дюйма) | |
| Диаметр шейки коленчатого вала: | 49,996–50,000 мм (1,9683–1,9685 дюйма) | |
| Диаметр шатунной шейки: | 42,745–42,755 мм (1,6829–1,6833 дюйма) | |
Процедура затяжки болтов крышек коренных подшипников и характеристики момента затяжки:
- 57 Н·м, 5,8 кг·м; 42 фут·фунт)
После затяжки болтов крышек подшипников убедитесь, что коленчатый вал вращается плавно от руки.
Болты шатунных подшипников
- 39 Н·м, 4,0 кг·м; 29 фут·фунт)
Головка цилиндра
Головка цилиндра изготовлена из алюминиевого сплава, что обеспечивает хорошую эффективность охлаждения. Двигатель имеет два верхних распределительных вала, которые приводятся в действие ремнем ГРМ и четырьмя клапанами на цилиндр (всего 16 клапанов). В двигателе 5E-FE использовались специальные прокладки клапанов для регулировки зазора клапанов.
| Головка блока цилиндров | ||
| Расположение клапанов: | DOHC, ременный привод | |
| Клапаны: | 16 (4 клапана на цилиндр) | |
| Диаметр головки клапана: | ВПУСК | – |
| ВЫПУСК | – | |
| Длина клапана: | ВПУСК | 93,45 мм (3,6791 дюйма) |
| ВЫПУСК | 93,89 мм (3,6964 дюйма) | |
| Диаметр штока клапана: | ВПУСК | 5,970-5,985 мм (0,235–0,2356 дюйма) |
| ВЫПУСК | 5,965–5,980 мм (0,2348–0,2354 дюйма) | |
| Длина пружины клапана в свободном состоянии: | 39,8 мм (1,5669 дюйма) | |
| Высота кулачка распределительного вала: | ВПУСК | 41,510–41,610 мм (1,6342–1,6382 дюйма) |
| ВЫПУСК | 41,310–41,410 мм (1,6264–1,6303 дюйма) | |
| Наружный диаметр шейки распределительного вала: | №1 | 24,949–24,965 мм (0,9822–0,9829 дюйма) |
| Другие диаметры шеек | 22,949–22,965 мм (0,9035–0,9041 дюйма) | |
Процедура затяжки головки и характеристики момента затяжки:
- Этап 1: 44 Нм, 4,5 кг·м; 32,5 фут·фунт
- Шаг 2: Поверните все болты на 90°
Болты крышек подшипников распредвала
- 13 Н·м (1,33 кг·м; 9,6 фут·фунт)
Данные технического обслуживания
| Клапанный зазор | |
| Впускной клапан | 0,15–0,25 мм (0,006–0,010 дюйма) |
| Выпускной клапан | 0,31–0,41 мм (0,012–0,016 дюйма) |
| Давление сжатия | |
| Стандартный | 13,0 кг/м 2 / 200 об/мин |
| Минимум | 10,0 кг/м 2 / 200 об/мин |
| Предельный перепад компрессии между цилиндрами | 1,0 кг/м 2 / 200 об/мин |
| Масляная система | |
| Расход масла, л/1000 км (кварт на милю) | до 0,5 (1 кварта на 1200 миль) |
| Рекомендуемое моторное масло | 5W-20, 5W-30, 10W-30 |
| Тип масла API | СГ или СФ |
| Емкость моторного масла (заправочная емкость) | С заменой фильтра 3,2 л л Без замены фильтра 2,9л |
| Интервал замены масла, км (мили) | 5 000–10 000 (3 000–6 000) |
| Система зажигания | |
| Свеча зажигания | ДЭНСО: К16Р-У11, НГК: БПР5ЭЯ-11 |
| Зазор свечи зажигания | 0,8 мм (0,0315 дюйма) |
Данные регулировки зазора клапана
Рассчитайте толщину нового регулировочного толкателя клапана, чтобы зазор клапана соответствовал указанным значениям.
R = толщина снятого толкателя клапана
N = толщина нового толкателя клапана
M = измеренный зазор клапана
Впуск:
N = R + [M – 0,20 мм (0,008 дюйма)]
Выпуск: 900 04
N = R + [M – 0,36 мм (0,014 дюйма)]
Толкатели клапанов доступны в 17 размерах в диапазоне от 2,50 мм (0,098 дюйма) до 3,30 мм (0,130 дюйма) с шагом 0,05 мм (0,0020 дюйма).
Пример (впускной клапан):
R = 2,60 мм
M = 0,55 мм
N = 2,60 + (0,55 – 0,20) = 2,95 мм.
Автомобильные приложения
| Модель | Год выпуска |
| Тойота Пасео | – |
| Тойота Сера | – |
| Тойота Терсел | – |
| Тойота Раум | – |
| Тойота Королла | – |
| Тойота Корса | – |
| Тойота Калдина | – |
| Тойота Королла II | – |
| Тойота Цинос | – |
| Тойота Виос | – |
Мы являемся информационным порталом и предоставляем технические характеристики бензиновых и дизельных двигателей.Мы стараемся использовать проверенные источники и официальную документацию, однако возможны расхождения между источниками или ошибки при вводе информации. Мы не консультируем по техническим вопросам, связанным с эксплуатацией или ремонтом двигателей. Мы не рекомендуем использовать предоставленную информацию для ремонта двигателей или заказа запчастей, используйте только официальные сервис-мануалы и каталоги запчастей.
ARP Toyota 1,3 л 4E-FE/FTE / 1,5 л 5E-FE/FHE, 4-цилиндровый комплект болтов с головкой
Артикул: 203-3801
* Универсальный товар без фурнитуры. Убедитесь, что этот элемент подходит для вашего приложения. LMP не гарантирует установку на универсальные изделия.
ARP 203-3801 — ARP Toyota 1,3 л 4E-FE/FTE / 1,5 л 5E-FE/FHE 4-цилиндровый комплект болтов крепления головки блока цилиндров.
Не зря практически каждый ведущий профессиональный производитель двигателей использует шпильки головки блока цилиндров ARP Pro Series для своих мощных силовых установок для соревнований.
Проще говоря, сегодня на рынке нет лучшей установки шипов.
Для сошников ARP использует сплав премиум-класса 8740, который намного превосходит «самолетные» качества. Каждая шпилька размещается вертикально на специальных стойках и подвергается точной термообработке до 200 000 фунтов на квадратный дюйм. Эта процедура обеспечивает полное проникновение тепла, и результаты намного лучше, чем у менее качественных шипов других производителей, которые просто сбрасывают кусочки в корзину и надеются на лучшее.
После термической обработки каждая шпилька подвергается бесцентровой шлифовке, чтобы сделать ее максимально близкой к идеальной концентричности. Эта процедура включает около десяти очень легких надрезов, в результате чего получается исключительно прямая деталь. Важно отметить, что шпильки более низкого качества даже не шлифуются по центру — материал накатывается в виде прутка (в основном перед термообработкой, когда материал легче поддается механической обработке). Поскольку шпильки ARP изготавливаются с такими строгими допусками, вы заметите, что прокладки и головки цилиндров буквально скользят в нужное положение и идеально выровнены, чего не произойдет с шпильками головок низкого качества.
Шпильки ARP накатываются после термической обработки, что дает им примерно на 1000 % (в десять раз) лучшую усталостную прочность, чем у шпилек, нарезанных до термической обработки (очень распространенная отраслевая практика). Делать это таким образом стоит намного дороже, потому что это сложно с инструментами, но результаты стоят дополнительных усилий.
Обратите внимание, что ARP предлагает шпильки со специальной выточкой для нескольких двигателей. Эта процедура (проделываемая только с более короткими шпильками) в большей степени выравнивает «растяжение» обеих шпилек, что обеспечивает более постоянное прижимное усилие и компенсирует сжатие прокладки головки блока цилиндров при установке головок цилиндров. Это помогает предотвратить прорыв прокладки головки блока цилиндров и обеспечивает оптимальную герметизацию двигателя!
Высококачественные комплекты шпилек из термообработанной хромомолибденовой стали 8740 доступны для большинства отечественных и импортных применений.
Вы не найдете шипов лучшего качества на рынке из любого другого источника. Ищите штамп ARP на каждой шпильке в качестве гарантии качества.
Совершенно очевидно, что комплекты шпилек и болтов ARP являются лучшими на рынке на сегодняшний день и являются фаворитами ведущих профессиональных производителей двигателей во всех видах гонок.
СЕРИЯ HIGH PERFORMANCE: болты с головкой High Performance доступны с уменьшенным шестигранником или 12-гранной и широкой фланцевой головкой, что устраняет необходимость снятия клапанного механизма для облегчения повторной затяжки головки блока цилиндров. Все болты серии High Performance рассчитаны на давление 180 000 фунтов на квадратный дюйм (что на 15 % прочнее, чем болты класса 8), а комплекты поставляются с закаленными шайбами с параллельной шлифовкой.
СЕРИЯ PRO: Все болты серии Pro изготавливаются методом холодной ковки для обеспечения молекулярной целостности, проходят термообработку перед накатыванием резьбы и механической обработкой и рассчитаны на номинальное давление 200 000 фунтов на квадратный дюйм.
Комплекты болтов с головкой ARP Pro Series предназначены для конкретного применения и предназначены для использования с компонентами, обычно используемыми только для соревнований. Эти крепежные детали обладают превосходной прочностью и соответствуют стандарту качества ARP «НОЛЬ дефектов — НОЛЬ отказов». В каждый комплект входят закаленные и параллельно отшлифованные шайбы, обеспечивающие равномерное распределение нагрузки и точные показания крутящего момента. Все болты с головкой серии Pro имеют уменьшенный шестигранник или 12-гранную головку и широкий фланец, что устраняет необходимость снятия клапанного механизма для повторной затяжки головки цилиндров и позволяет использовать клапанные пружины большего диаметра. В большинстве применений используются короткие болты с подрезкой, которые могут помочь устранить отказы прокладки головки блока цилиндров за счет большего «растяжения» для компенсации дополнительного сжатия прокладок.
Шпильки головки цилиндров по сравнению с болтами: На многих уличных транспортных средствах, где главные цилиндры и другие элементы выступают в моторный отсек, вероятно, необходимо использовать болты головки цилиндров, чтобы головки цилиндров можно было снять, когда двигатель находится в автомобиле.
Однако для большинства применений рекомендуются шпильки. И не зря. Использование шпилек значительно облегчит сборку двигателя (особенно гоночного силового агрегата, который необходимо обслуживать часто и быстро!) с головкой блока цилиндров и прокладкой, обеспечивающей правильную центровку.
Шпильки также обеспечивают более точную и постоянную нагрузку крутящего момента. Вот почему. Когда вы используете болты для крепления головки, застежка фактически «закручивается», пока она закручивается до нужного значения. Соответственно, болт реагирует на две разные силы одновременно. Шпилька должна быть установлена в «расслабленном» режиме – ни в коем случае нельзя закручивать ее туго с помощью заклинившей гайки.
Если все в порядке, шпильку следует установить вручную. Тогда при приложении крутящего момента к гайке шпилька будет растягиваться только по вертикальной оси. Помните, что более короткий шпилька с подрезом будет иметь такую же скорость, как и более длинная шпилька со стандартным хвостовиком.
Это обеспечивает более равномерное прижимное усилие на головке. Поскольку прокладка головки блока цилиндров будет сжиматься при начальной затяжке, убедитесь, что шпильки и болты повторно затянуты после запуска двигателя.
ИЗОБРАЖЕНИЯ: Изображения могут быть представлением и могут не отражать фактический продукт.
Для жителей Калифорнии: Опора 65 ПРЕДУПРЕЖДЕНИЕ: Этот продукт МОЖЕТ содержать химические вещества, известные в штате Калифорния как вызывающие рак и врожденные дефекты или другие нарушения репродуктивной функции. Мойте руки после обработки. Для получения дополнительной информации посетите веб-сайт www.P65Warnings.ca.gov
Для жителей Калифорнии: ШИНЫ ПРЕДУПРЕЖДЕНИЕ: LMPerformance не отправляет шины в Калифорнию.
Legal: Некоторые или все эти части могут не соответствовать федеральным, государственным, областным и/или местным законам, постановлениям и постановлениям. Покупатель берет на себя всю ответственность за обеспечение того, чтобы любые модификации или усовершенствования соответствовали всем применимым законам и правилам дорожного движения, особенно в отношении безопасности и выбросов.
LMPerformance не несет ответственности за несоблюдение покупателем федеральных, государственных, провинциальных и/или местных законов, постановлений и правил. Эта политика будет действовать для всех прошлых, текущих и будущих покупок у LMPerformance, Inc. LMPerformance не будет поставлять ЛЮБЫЕ продукты, не соответствующие CARB, в Калифорнию, где Калифорния требует, чтобы продукты были сертифицированы CARB, такие как каталитические нейтрализаторы и индукционные комплекты.
БЕСПЛАТНАЯ ДОСТАВКА: Пожалуйста, обратите внимание, что БЕСПЛАТНАЯ доставка касается доставки только в пределах континентальной части США. Все остальные локации за доп. Для некоторых предметов, требующих доставки грузовым автомобилем, потребуется дополнительная плата за грузовую перевозку. Эта надбавка по-прежнему представляет собой сумму доставки со скидкой, которая ниже, чем фактическая стоимость перевозки грузовым автомобилем, взимаемая с LMP. LMP по-прежнему будет стараться предлагать самые низкие цены на грузоперевозки.
