Мини эстакада для машины – как сделать для ремонта авто, чертежи и размеры

Содержание

как сделать для ремонта авто, чертежи и размеры

Автомобиль периодически требует осмотра ходовой части. Для этого используют эстакаду. Конструкция используется в точках техобслуживания. Если владелец автомобиля не хочет тратить деньги на работу автомастеров, может осмотреть машину самостоятельно, приподняв ее над землей на эстакаде. Это альтернативный смотровой яме способ получить доступ к днищу. Сборка эстакады своими руками сэкономит средства.

Основные виды

По типу конструкции различают два вида эстакад для автомобилей:

  1. Полноразмерные позволяют провести ремонт машины, полностью поднятой над уровнем земли на 1 метр. Они громоздки и требуют много места. Подходят как для легкового, так и грузового транспорта.
  2. Мини эстакада. Представляет собой два небольших, независимых друг от друга, скошенных с одной стороны подиума. Автоэстакада позволяет приподнять машину со стороны передних или задних колес. Используется для частичного осмотра днища. Недостатком такой конструкции стала необходимость наличия ювелирной точности у водителя при заезде на нее.

Стационарная

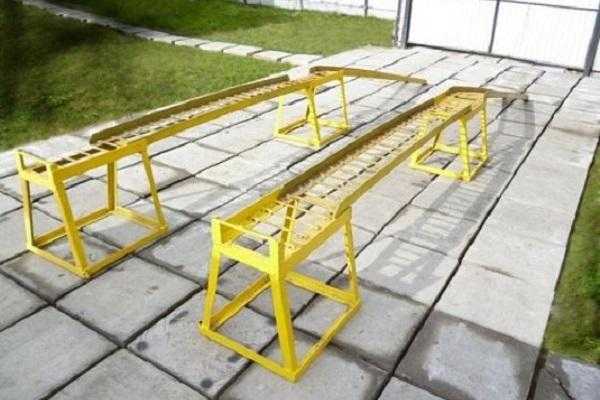

Полноразмерные эстакады относятся к стационарному типу. Их устраивают вдоль трасс, на обочинах дорог, в точках СТО. Площадка высоко поднята над землей и позволяет провести детальный осмотр авто со стороны днища, выполнить ремонтные работы. Рассчитана на вес легковых и грузовых автомобилей.

Самая прочная и долговечная конструкция варится из металла. Для создания смотровой площадки используют кирпич, древесину, трубы и швеллер.

Совет! Если гараж выстроен на 2 машины, но стоит там только одна, то свободное место можно отвести под собственную эстакаду.

Разборная

Разборная эстакада обладает меньшими габаритами. Она легко помещаются в гараже и, при необходимости, быстро собирается. Предназначена для осмотра легкового автомобиля.

В конструкцию входит:

  • 4 тумбы под опоры;
  • 2 пары платформ со стопором, чтобы машина не скатилась;
  • 2 пары горизонтального трапа под наклонный заезд;
  • несколько ребер жесткости для фиксации деталей относительно друг друга.

Строят из металла. Чем более толстый и прочный выбран материал, тем дольше прослужит конструкция.

Общие требования

Изготовление эстакады – не сложный процесс, но нужно помнить о нескольких нюансах:

  1. Высота полноразмерной – до 1 метра, а мини вариант позволяет поднять машину на 0,3-0,7 метра.
  2. Ширина конструкций определяется шириной автомобиля. Чтобы было легко на нее заехать, трапы и платформы делают шириной 0,4 метра. Таких габаритов достаточно для большинства колес.
  3. Запас прочности определяет срок службы. В мини модели он не так критичен, а при строительстве стационарной эстакады на материалах не экономят.

Эстакада, собранная самостоятельно, должна помещаться в обычных гаражах. При создании чертежа учитывают, сколько есть свободного места для ее хранения.

Этапы подготовительных работ

Провести работы своими руками, с этапа проектирования и до финальной сборки, не сложно. Для этого нужно определиться с типом конструкции, предпочитаемым и доступным материалом, сделать чертеж, рассчитать размеры и количество деталей, составить смету на закупку материала, аренду оборудования.

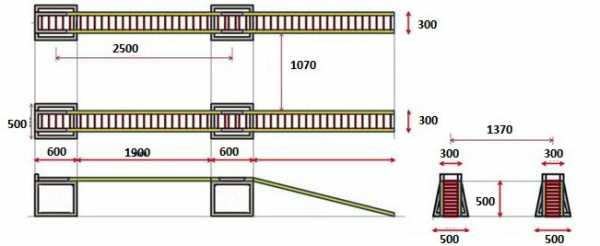

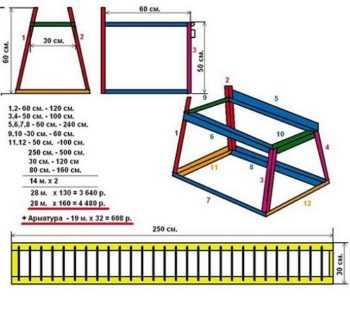

Расчет размеров и составление чертежа

Начинают создание чертежа с выбора типа (стационарная или переносная) и материала. Для каждого будет предпочтительна своя форма изделия. Общие габариты:

  • высота – до 1 метра;
  • ширина – около 0,4 метра;
  • длина подъема – около 1 метра;
  • длина плоской платформы – от 0,3 метра.

Эстакада – это пара одинаковых сооружений. Сбоку на схеме по форме она напоминает прямоугольную трапецию. Между собой пара горок может дополнительно фиксироваться, чтобы избежать смещения во время подъема на нее машины.

Подготовка материалов и инструментов

В зависимости от материала, для эстакады подбирают инструменты. Конструкция из шпал или металла собирается с помощью:

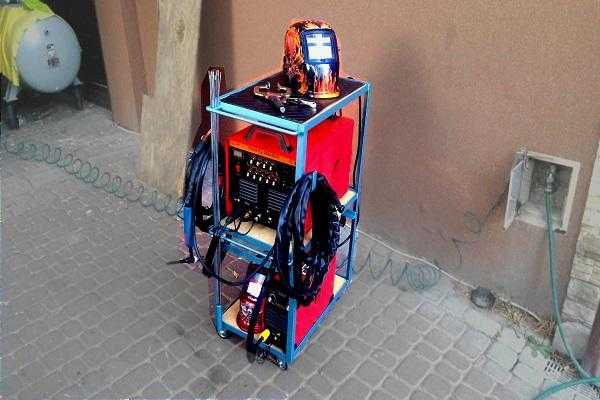

  • сварочного аппарата;
  • болгарки;
  • болтов, гаек.

В качестве основного материала берут арматуру и 40-ка миллиметровый уголок. Готовую конструкцию сверху покрывают антикоррозийной краской.

Эстакада из дерева создается из:

  • деревянных брусков с квадратным сечением со стороной 0,2 метра;
  • деревянных колодок или досок;
  • гвоздей, шурупов;
  • пилы;
  • отвертки.

Металлическая конструкция своими руками

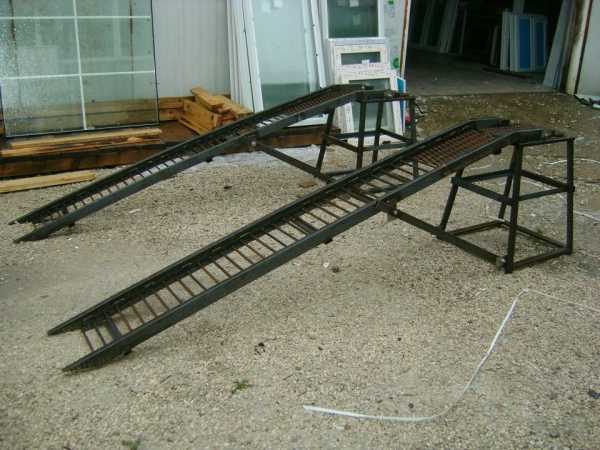

Наиболее популярна мини эстакада, выполненная из металла. Такое изделие отличает ряд преимуществ:

  • легко перемещать;
  • простота сборки – не требует особых навыков;
  • надежность и долговечность.

Хотя, сделанная своими руками, эстакада может прослужить не одно десятилетие, со временем любая конструкция изнашивается. Если правильно ухаживать, обрабатывать от ржавчины, срок службы заметно увеличится.

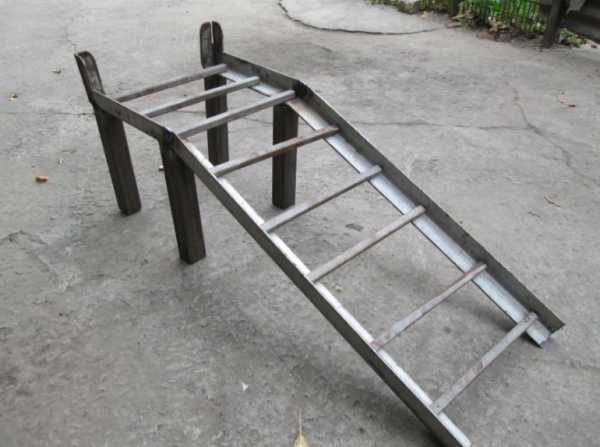

Сварка конструкции проходит следующим образом:

  • нарезается уголок, и собираются две прямоугольные трапеции;
  • соединяют их между собой уголком;
  • обрезками и остатками уголка по бокам формируют дополнительные ребра жесткости;
  • нарезают арматуру и приваривают на верхнее основание и наклонную плоскость;
  • зачищают металлической щеткой, окрашивают краской по металлу.

Процедуру повторяют для второй части из пары эстакады. На верхней платформе можно сделать ограничивающий бортик, чтобы машина не проехала дальше. Удобно хранить ее вертикально.

Инструкция по изготовлению деревянной мини эстакады

Деревянная конструкция отличается невысокой стоимостью материалов. Также к достоинствам стоит отнести:

  • простоту конструкции. Она не требует специальных инструментов и оборудования, ее можно сделать подручными материалами;
  • передвижная эстакада обладает сравнительно небольшим весом;
  • мобильность – легко поставить и убрать.

К недостаткам относится малый запас прочности. Со временем эстакада из бруса будет гнить, ее подтачивают насекомые. Специальная обработка поможет увеличить срок эксплуатации.

Переносная эстакада из дерева бывает двух типов:

  1. Цельная. Берут брус со стороной сечения не менее 0,2 метра. Соединяют его гвоздями с еще одним отрезом. С одного края срезают скос. Высота такой эстакады небольшая, но она легкая, и может храниться в багажнике машины.
  2. Ступенчатая. Создается из колодок и 50-миллиметровых досок. Колодки нарезают на куски. В зависимости от высоты, с одного края некоторые срезают. Собирается конструкция слоями: доска, на ней, с определенным шагом, прибито несколько колодок, и снова доска. Каждый ярус короче предыдущего. Останавливаются на требуемой высоте. Сверху обязательно набивают колодку-ограничитель движения. Чем меньше угол наклона, тем легче заехать машине. Но это удлиняет эстакаду и делает ее более тяжелой.

Технология создания кирпичной конструкции

Разновидностью стационарной конструкции является изделие из кирпича. Для постройки необходимо выделить участок земли. Самодельная эстакада по форме не отличается от металлической или деревянной. Все части возводят из кирпича.

Методика постройки включает создание классической кирпичной кладки на цементном растворе. Преимуществом этой автомобильной альтернативы смотровой ямы стала прочность. Она способная выдержать вес даже грузовой машины.

К недостаткам относят:

  • необходимость отдать под нее достаточно большой земельный участок;
  • монтаж, как и демонтаж, требует много времени;
  • со временем кладка разрушается, и требуется ее полый снос.

Такое сооружение больше подойдет для гаражей в селах и за городом, где есть много свободного места. Кирпич выбирают как можно более прочный. Строительные работы лучше проводить в теплое время года.

garazhyk.ru

Как сделать простую эстакаду для авто своими руками

Добавил(а): Максим Овсянников 24 мая

Эстакада — незаменимый инструмент для осмотра и ремонта легкового автомобиля. Небольшая мини-конструкцию изготавливается в домашних условиях собственными руками. Важно соблюдать все размеры и ориентироваться на габариты вашей автомашины.

Необходимость установки мини-эстакады. Устройство

Современный автомобиль — это технически сложное устройство, требующее периодического технического обслуживания, замены комплектующих и расходников, мелкого ремонта. Многие неопытные автомобилисты предпочитают проводить текущий осмотр машины исключительно на СТО и платить из своего кармана даже за замену масла.

Более опытные водители делают большинство работ своими руками. Для этого в гараже нередко устанавливается самодельная эстакада — конструкция, с помощью которой можно исследовать днище автомашины.

Эстакады бывают двух видов:

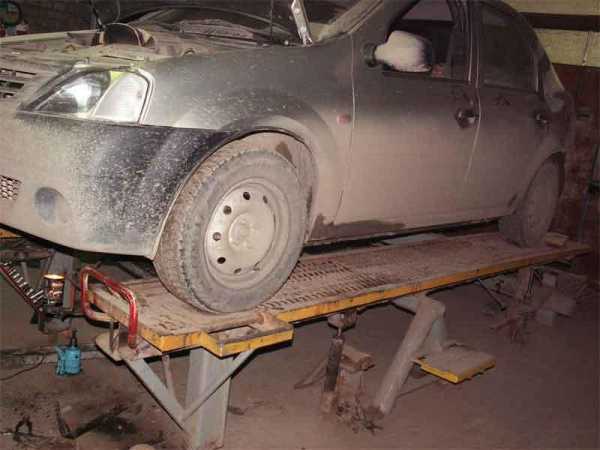

  1. Полноразмерные. Заезжая на эту конструкцию, автомобиль поднимается над землёй примерно на метр. Можно исследовать днище, капот, проводить необходимые манипуляции.

    Подходит для обслуживания легковых автомашин и легких грузовиков

  2. Мини-эстакады. Обеспечивают частичный подъем автомобиля. Этого достаточно для проведения косметического ремонта авто своими руками.

    Подходит для частичного заезда легковых автомобилей

В первом приближении функции эстакады аналогичны смотровой яме. Она обеспечивает доступ к днищу автомобиля. Однако при высоком уровне залегания грунтовых вод в месте строительства гаража обустраивать смотровую яму нецелесообразно: она будет постоянно заливаться водой, что потребует оборудования дополнительной дренажной системы, а на металлических частях автомашины из-за повышенной влаги появится коррозия.

Полноразмерная эстакада — это монолитная конструкция, которую можно встретить в ремонтных автомастерских и вдоль оживлённых трасс. Для её установки требуется много места — протяжённость изделия составляет около шести метров над землёй плюс заезд. Строительство такого варианта в собственном частном гараже оправдано, если здание рассчитано на два машиноместа, одно из которых пустует.

Мини-эстакада — небольшая переносная конструкция, предназначенная для частичного наезда автомашины. В её основе — две независимые части, не связанные друг с другом. Автомашина наезжает на подготовленный помост задними либо передними колёсами, немного приподнимается над полом или землёй и позволяет автовладельцу провести первичный осмотр или косметический ремонт.

Достоинство мини-эстакады — возможность её использования в ограниченном пространстве. После работы её можно убрать в сторону. Основные минусы конструкции состоят в следующем:

  1. Для заезда на помост необходима ювелирная точность. В противном случае возможно опрокидывание конструкции или повреждение авто.
  2. Элементы конструкции устанавливаются в местах, где исключена возможность того, что они разойдутся в разные стороны от малейшего толчка колёс.

Общие требования

При изготовлении стандартной эстакады необходимо соблюдать ряд требований. Это поможет обеспечить удобную и безопасную работу с автомашиной.

  • Высота полноразмерной ремонтной конструкции — около метра. Это позволяет беспрепятственно забраться под автомобиль, обеспечить достаточный приток естественного света для осмотра ходовой части, провести необходимые манипуляции с запчастями и инструментами. Высота мини-эстакады с частичным заездом — около полуметра: она не предполагает детальной разборки авто.
  • Ширина конструкции напрямую зависит от типа и габаритов автомашины. Не стоит выводить размер до миллиметра, при расчёте конструкции нужно сделать небольшие припуски. Машина должна беспрепятственно заезжать на помост.
  • Мини-эстакады используются для осмотра и ремонта легковых автомашин. Для стационарной конструкции предусматривается дополнительный запас прочности. Благодаря этому изделие со временем не деформируется. Также на него можно закатывать и достаточно тяжёлый транспорт.

Выбор материала

Есть множество способов изготовить эстакаду или мини-эстакаду для ремонта автомобилей своими руками.

Кирпичная конструкция

Эстакада из кирпича — стационарная конструкция, которая чаще используется в сельской местности или за городом. Строительство ведётся методом кирпичной кладки на цементный раствор. Ширина конструкции соответствует расстоянию между колёсами автомашины.

Этот способ имеет ряд недостатков:

  1. Необходимо выделить участок земли для обустройства. Если впоследствии эстакаду потребуется убрать, её демонтаж потребует значительных сил и времени.
  2. Через некоторое время под воздействием перегрузок кирпичная кладка может разрушиться, вследствие чего может потребоваться её демонтаж.

Эстакада из шпал

В основе конструкции лежат несколько железнодорожных шпал. Уложенные одна на другую в стиле «горки» шпалы образуют две основы. Поперёк укладываются колеи, обеспечивающие заезд. Чтобы эстакада из шпал не разъезжалась в процессе эксплуатации, она тщательно крепится скобами.

Такая конструкция также имеет определённые недостатки.

  1. Шпалы в быту встречаются не так часто, и не у каждого автовладельца есть несколько лишних.
  2. В одиночку установить и разобрать подобную установку невозможно. Шпалы слишком тяжелы.
  3. Для хранения железнодорожных шпал требуется место.

Использование эстакады из железнодорожных шпал оправдано на дачном или садовом участке, когда конструкцию оставляют на открытом воздухе круглый год. Для защиты от гниения, изделие пропитывается креозотом.

Из металла

Чаще всего эстакада изготавливается из металла и деревянных досок. Преимущества металлической эстакады:

  1. Мобильность. При желании, конструкцию можно сделать разборной и собирать только перед началом ремонта. Благодаря этому экономится место.
  2. Простота конструкции. Собрать металлическую эстакаду можно своими руками с использованием минимума инструментов.
  3. Долговечность. При должном уходе и своевременном осмотре металлическая эстакада может прослужить около десяти лет и более.

Есть и некоторые недостатки. Металл изначально подвержен коррозии, потому перед работой материал необходимо обработать специальными пропитками.

Среди основных преимуществ деревянной эстакады можно отметить простоту сборки и дешевизну материалов. Её легко установить, а при необходимости можно быстро демонтировать и убрать. Вам не понадобится сложное специализированное оборудование, достаточно обычных плотницких инструментов, которые есть в каждом доме. Среди недостатков деревянной конструкции можно отметить малую долговечность, слабую устойчивость к гниению и насекомым. Частично эти проблемы можно решить с помощью обработки антисептиками, антипиренами и инсектицидами.

Инструменты и материалы

Самостоятельное изготовление деревянной или металлической эстакады требует наличия определённых материалов и инструментов. Нет необходимости закупать сложное специализированное оборудование, достаточно приобрести бытовые электроинструменты, которые продаются в каждом магазине.

Что нужно для строительства металлической эстакады

Для изготовления обычной металлической эстакады потребуются следующие материалы и инструменты:

  1. Металлопрокат.
  2. Сварочный аппарат с набором электродов.
  3. Болгарка, укомплектованная несколькими отрезными кругами.
  4. Куски арматуры.
  5. Крепежи: болты, гайки.
  6. Краска по металлу для окончательной обработки конструкции.

Материалы и инструменты для деревянной эстакады

Для изготовления простейшей переносной деревянной эстакады потребуется минимум материалов и инструментов:

  1. Доски толщиной 45–50 миллиметров. Если используются более тонкие доски, по центру эстакады устанавливаются дополнительные вертикальные опоры.
  2. Две деревянные колодки.
  3. Два куска вагонной доски.
  4. Шурупы (150-ка), гвозди (300-ка), отвёртки, молоток, пила по дереву.

Подготовка к работе и составление чертежа

Перед изготовлением эстакады необходимо провести ряд измерительных работ. Мини-эстакада состоит из двух независимых установок. Ширина каждой из них соответствует колесу автомашины с небольшим запасом. Промежуток между установками равен расстоянию между колёсами автомобиля. На этом же этапе подготавливаются инструменты, материалы и место работы.

Все размеры указаны примерно и рассчитываются для каждой модели авто

Металлическая конструкция своими руками

Если металлическую эстакаду планируется использовать в нескольких местах, или она необходима лишь эпизодически, конструкцию можно сделать в сборно-разборном варианте. Это позволит быстро собрать её по мере надобности в течение получаса.

Сборка металлической эстакады происходит следующим образом:

  1. Собираются основания тумб. Заготовки нарезаются исходя из размеров колёс автомашины. Заготовки можно разложить на листе ДСП или другой ровной поверхности и зафиксировать под углом 90 градусов (для определения угла можно использовать обычный строительный уголок). После всех промеров заготовки свариваются между собой.

    Все части соединяются под прямым углом

  2. Собираются стойки. Высота — около полуметра, угол — около 120 градусов. Фиксируются, обвариваются.

    Углы и боковые стены должны быть равными

  3. Привариваются верхние опоры тумб. Для этого верхние уголки соединяются со стойками, выставляются по углом в 90 градусов, обвариваются.
  4. Готовые опоры соединяются с основанием, выставляются под прямым углом и привариваются.

    После сборки можно дополнительно пройти сваркой по основным узлам

  5. Приваривается тупик тумбы. Это необходимо, чтобы машина не уехала дальше и не перевернулась. Деталь делается из уголка 63*63*5 мм.
  6. К готовой тумбе привариваются арматурные перекладины. Для подгонки расстояния между ними можно использовать такой же уголок 63*63*5 мм. Отрезки арматуры укладываются так, чтобы их «ёлочки» перекрещивались.

    В качестве шаблона используется обычный строительный уголок со стороной в 63 миллиметра

  7. Сборка трапов (мостиков). Нарезаются заготовки, фиксируются с помощью струбцин на уголках. К уголкам привариваются отрезы арматуры, расстояние можно определять по шаблонному уголку, «ёлочки» перекрещиваются. Уголки привариваются к заготовкам.

    По этим мостикам машина будет заезжать на эстакаду

  8. Заключительный этап — подгонка. На ровной местности обе части эстакады выставляются вплотную между собой. Отмечаются центры тумб, конструкция выставляется под ширину автомашины. В трапах и тумбах сверлятся отверстия, после чего элементы соединяются между собой с помощью болтов. Благодаря болтовому соединению впоследствии можно будет легко разобрать и собрать эстакаду.

Готовая конструкция зачищается щёткой по металлу, обезжиривается и окрашивается.

Готовая конструкция будет выглядеть примерно так

Изготовление деревянной мини-эстакады

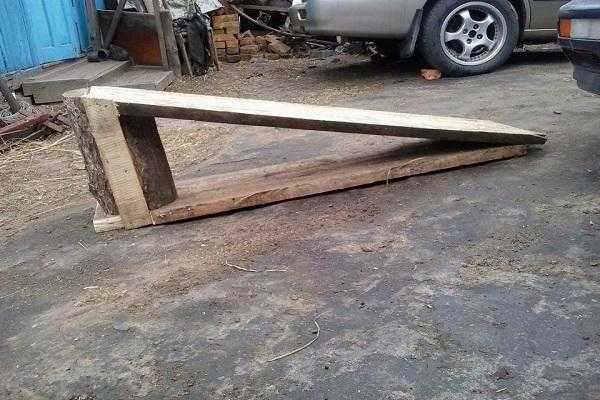

Простейшая деревянная эстакада собирается из двух пар деревянных брусьев сечением 20–20 см. Брусья сбиваются попарно, обрезаются под косым углом. Импровизированная эстакада готова.

Усовершенствованная деревянная эстакада собирается из обрезков досок, которые сбиваются в широкий «щит-пирамиду». На одной из сторон образуется ступенчатый склон для заезда авто.

Ещё один вариант мини-эстакады собирается из четырёх 50-миллиметровых досок, двух колодок, вагонки и крепежей.

  1. Колодки распиливаются на равную длину. Верхний край срезается под углом, в конце необходимо оставить небольшой упор.
  2. К колоде крепятся доски заезда и основания. Для этого используются длинные гвозди и шурупы.
  3. Сбоку к колодам прибиваются страховочные планки.
  4. Сверху прибиваются колодки, ограничивающие движение автомобиля дальше эстакады.

    Собирается из четырех досок и брусьев

Подобная конструкция используется для ремонта легковых автомашин. Для тяжёлого транспорта стоит установить стационарную эстакаду.

Видео: Сборка металлической конструкции

Самостоятельно изготовить мини-эстакаду может каждый автовладелец. Очень важно проверить прочность конструкции перед тем, как загонять на неё автомашину и начинать ремонтные работы.

Меня зовут Максим, 33 года. Образование высшее. Имею большой опыт в строительстве и ремонте. Надеюсь, мои статьи помогут читателям сэкономить на вызове специалистов. Оцените статью: Поделитесь с друзьями!

prorab.guru

Как сделать мини эстакаду из отходов доски

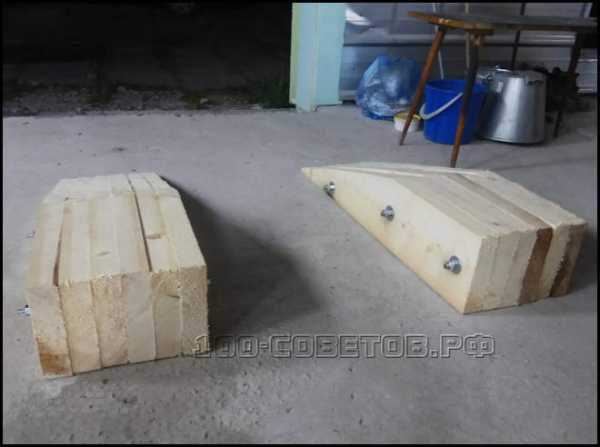

Вот решил сделать мини эстакаду из хлама древесины, вернее из кусков доски, которые у меня остались. Вещь в гараже нужная и делается за пару часов.

Итак, много расписывать думаю нужды нет, всё практически понятно из фотографий. Эстакада получилась удобной не занимает много места при хранении, что тоже не мало важно и делается из простой доски.

Ширина моей доски была 20 см, поэтому эстакада получилась вот таких размеров.

Соответственно сперва напилил куски такого размера, по 6 штук на каждую сторону, получилось всего 12 таких заготовок.

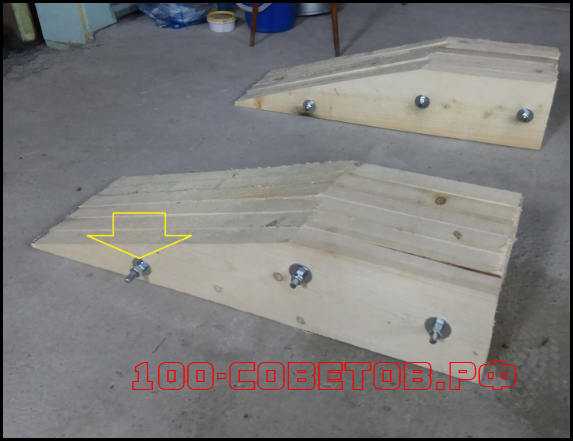

Затем просверлил их насквозь и скрутил 12-миллиметровыми шпильками.

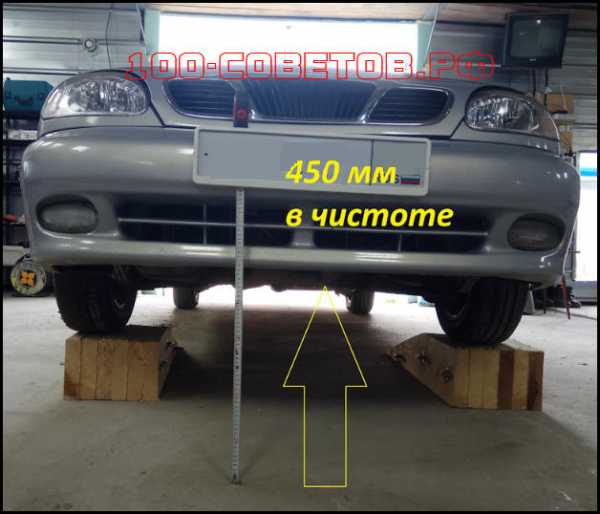

это я сделал первую примерку, какое расстояние у меня будет… оказалось 45 чистых сантиметров, думаю не плохо, для моих нужд как раз.

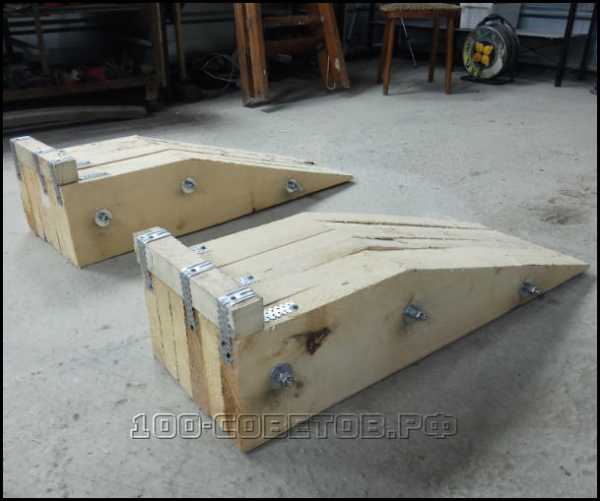

Затем надо было сделать упоры на концах, чтобы не переехать эстакаду 🙂

Вот что получилось:

Хранение данной поделки вообще классное, места занимает чисто симвалически.

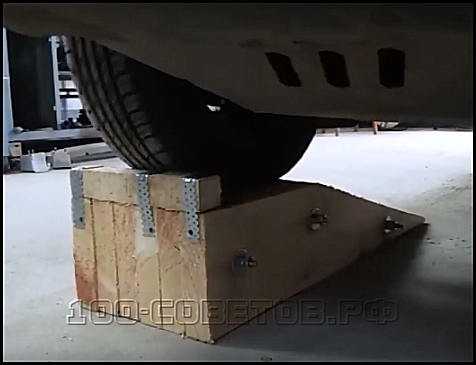

вот такая получилась нужная вещь в гараже, теперь не надо корячиться и подставлять домкрат каждый раз, а просто взял, наехал и готово. Думаю кому-нибудь данная идея придётся по душе и ровной всем дороги.

xn--100—j4dau4ec0ao.xn--p1ai

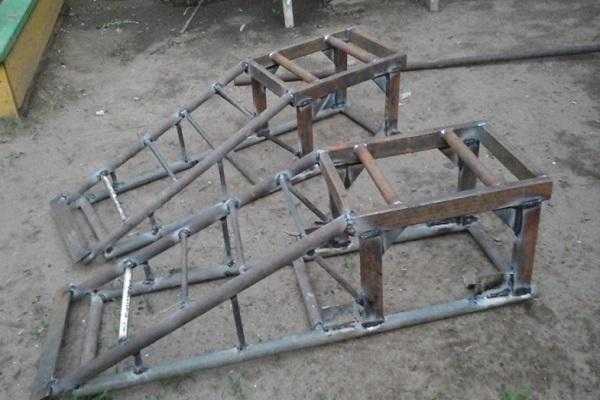

Мини эстакада своими руками (17 фото)

Самодельная мини эстакада для автомобиля своими руками: фото, а также описание изготовления, простой и практичной эстакады.

Решил сделать себе приспособление для работы под автомобилем, мини эстакаду высотой 370 мм.

Материалы для изготовления:

  • Труба квадратная сечением 50 х 50 мм толщина стенки — 4 мм.
  • Квадратная труба — 40 х 40 мм толщина стенки — 2 мм.
  • Труба круглая — 25 мм.
  • Уголок 65-й 5 мм.

Далее фото изготовления приспособления.

Средние лапы сделал короче крайних лап где то на 8 миллиметров, чтобы не было качелей. Когда машина всей массой давит на конструкцию, то разница нивелируется. Нагрузка распределяется равномерно на упорные лапы и шатание отсутствует.

Приспособление прошло испытания.

Угол въезда, туповат, чтобы заехать пузотёркой, можно будет дополнительную лесенку сварить, которая поверх основного трапа ляжет.

Автор самоделки: BullDozer-Postal.

Загрузка…

sam-stroitel.com

Эстакада из дерева своими руками — миниэстакада

Приспичило мне на даче поменять втулки переднего стабилизатора, пока гараж и яма в нем не готовы, пришлось придумывать на ходу из подручных материалов мини эстакаду, если так ее можно назвать. Задача этой эстакады, немного приподнять перед машины, что бы можно было снять защиту и добраться до втулок стабилизатора.

Машина тяжелая (Pajero 3), поэтому к выбору материала для деревянной эстакады нельзя относится халатно, решил что куски бревен то что нужно, они должны выдержать вес машины без проблем, полная масса авто 2800 кг, на передок приходится около двух тонн. Еще одно требование к этой эстакаде — возможность ее передвигать по двору, что бы не мешала. В общем начал собирать из бревен мини эстакаду.

Собрал несущие обрезки бревен, на фото ниже.

На каждую сторону положил по три штуки, а по ним пропустил две доски 50х150 мм, колеса широкие, поэтому 300 мм самое то. Бревна сдвинул так что бы внутри (под машиной) эстакада не торчала.

После закрепления досок обычными гвоздями на 90 мм, пробую наезжать

При резкой остановки, бревна немного смещаются, начинают катиться, поэтому пришлось с торца бревен, сделать вот такую накладку (1).

Вид справа (правое колесо) на эстакаде

Собственно все, втулки успешно поменяны. Эстакаду собирал от силы пол часа, чертежей эстакады я не делал, смысла не вижу делать ее как то красиво и ровно, ведь она носит временный характер, при желании ее можно перенести или разобрать.

Общее фото эстакады из досок и бревен

На этой самодельной мини эстакаде вряд ли получится поменять масло, так как авто стоит под наклоном, и не получится слить все масло из поддона, поэтому она подойдет для мелкого ремонта, как в моем случае.

Можно пойти еще дальше, и выкопать небольшую яму между частями эстакады, на 1-2 штыка лопаты, тогда будет еще удобнее лазить под машиной, но в этом случае передвигать эстакаду не получится.

Что бы поменять масло, дополнили эстакаду еще досками и бревнами.

Теперь на ней можно менять масло, хотя эта конструкция, которая носит имя «эстакада из бревен», является временной, только на лето.

(Visited 3 120 times, 1 visits today)

samoblog.com

как сделать самодельную разборную эстакаду

Большинство автолюбителей предпочитают чинить и настраивать свой транспорт самостоятельно: для одних это способ экономии, а для других — хобби. Но не все гаражи оснащены смотровой ямой, а залазить под капот просто так слишком неудобно, и даже опасно.

В таких ситуациях спасает эстакада, которую можно сделать в гараже своими руками. Далее рассмотрим виды конструкций и расскажем, как самостоятельно построить эстакаду из разных материалов.

Виды эстакад для гаража

Если смотровой ямы нет, а залезть под машину нужно, эстакада в гараже становится просто необходимостью. Эстакада — это устройство, позволяющее поднять машину для комфортного выполнения ремонтных работ.

Размеры эстакады для гаража.

Всего выделяют два вида:

  1. Стационарная.
    Такую эстакаду, обычно, можно заметить на территории автомастерских. Она представляет собой большое железное сооружение, способное поднять машину на высоту около метра над уровнем земли. Ее несложно повторить в гараже, единственное — требуется много пространства.
  2. Мини-эстакада.
    Этот вид подходит для владельцев небольших гаражей. Ввиду своей популярности они имеют множество вариаций устройства: односторонняя пирамида, прямоугольная трапеция, перекидная и «качалка» на основе шпал. Построить их довольно легко, а дополнительным плюсом является возможность выбрать конструкцию, максимально удовлетворяющую свои потребности.

Особенности эстакад для гаража



Самодельные подъемные системы для гаражей обрели популярность, как альтернатива смотровой яме.

Конструкция также владеет рядом характеристик, которые делают работу с ней более комфортной:

  • хорошее освещение рабочего пространства;
  • увеличение площади рабочего пространства;
  • не приходится дополнительно пачкаться в земле и взаимодействовать с сырыми материалами;
  • строение не затапливают грунтовые или талые воды.

Как сварить эстакаду для гаража?

Эстакаду в гараж можно сделать из любых подручных материалов, будь то кирпич, шпалы, дерево или металл. Большинство подъемников можно хранить в гаражных помещениях, доставая по надобности, что позволяет не выделять для них отдельное пространство во дворе.

У самодельных автоэстакад есть и некоторые ее недостатки:

  1. Во время заезда нужно быть аккуратным, неосторожные движения могут вызвать деформацию деталей автомобиля.
  2. Автоэстакада должна находиться на ровной поверхности, чтобы она не шаталась и не разъезжаясь.

Как сделать эстакаду из различных материалов

Ранее уже говорилось, что сделать подъемник для машины можно своими руками.

Для этого следует учитывать некоторые нюансы:

  • высота полноразмерной эстакады — 1 метр, этого достаточно для комфортного проведения ремонтных работ;
  • высота мини-эстакады не должна превышать отметку в 0, 5 метра из-за особенностей эксплуатации конструкции;
  • ширина сооружения зависит от габаритов самой машины, но при создании конструкции следует делать припуски, чтобы машина смогла заезжать беспрепятственно;
  • мини-эстакады могут использоваться только для манипуляций с легковыми машинами. А стационарные конструкции заведомо проектируются более прочными, чтобы избежать деформирования и проводить работы с более крупными транспортными средствами.

Большинство автолюбителей отдали предпочтение мини-эстакадам из дерева, шпал или металла. Более подробно о каждой из систем, использующихся для частичного поднятия транспортного средства.

Эстакада из железнодорожных шпал

Чертеж эстакады.

Конструкция создается путем складывания шпал в форме горки, а колеи для заезда автомобиля кладут поперек. Для надежности строения, все ее части скрепляют скобами.

Но у такого типа самодельных устройств есть недостатки:

  • шпалы много весят, а потому собирать и разбирать подъемник самостоятельно не получится;
  • требуется много места для хранения;
  • необходимо большое количество материала.



Но если конструкция ставится на территории участка, ее можно оставить прямо там. При хранении на открытом воздухе шпалы пропитывают креозотом для предотвращения гниения и она исправно функционирует на протяжении многих лет.

Эстакада из дерева

Если же в гараже места совсем мало можно сделать мини-эстакаду, которая будет лишь частично поднимать автомобиль. При желании, сделать ее можно из дерева. Это также экономичный тип конструкций для поднятия автомобиля.

Эстакада из дерева.

Для ее создания потребуются:

  1. Доски 5 сантиметров в толщину.
  2. Деревянные рейки сечением 10х10 сантиметров. Стоит отметить, что именно от поперечного сечения зависит высота, на которую поднимется автомобиль.

Принцип сборки довольно простой. На верх доски прикрепляют брус, который после будет выполнять роль ограничителя для колес. С обратной стороны крепят две балки: одну ближе к ограничителю, вторую — к другому краю. Каждой детали нужно по две штуки.

Работает такая система следующим образом. Под колеса автомобиля свободным краем упирается доска с ограничителем. Сама деталь упирается на балку, которая закреплена с той стороны. Когда машина заедет, колеса сместят цент тяжести и край с ограничителем опустится на вторую балку.



Благодаря использованию брусков с одинаковым сечением, доска займет горизонтальное положение. Останется только зафиксировать колеса, оставшиеся на земле колодками, чтобы авто не скатилось.

Как сделать эстакаду из металла

Металлические конструкции для гаража пользуются еще большей популярностью чем эстакады сделанные из дерева. Это связано с их универсальностью, ведь такие строения удобно использовать в любых по размеру гаражах.

Схема эстакады с размерами.

Для такой конструкции понадобятся:

  • сварочный аппарат;
  • болгарка и круги к ней
  • арматура;
  • металлический прокат;
  • метизы;
  • краска для метала.

Лучше сделать конструкцию сборно-разборочной, это позволит сэкономить место в помещении. Принцип изготовления мини-эстакады из металла прост. Сначала необходимо сделать четыре стойки для основы, высотой приблизительно 50 сантиметров.

Для устойчивости ножки свариваются в виде трапеции — их нужно соединить балками из равнополочного уголка размером 63х5 сантиметров. Мостики для заезда выполняются в виде лесенки. Для этого используются уголки размером 40х4 сантиметра и арматура диаметром 12 миллиметров.

Далее потребуется изготовить 2 детали для размещения автомобиля. Они измеряются по расстоянию между центрами колес и изготавливаются с небольшим запасом. Детали скрепляются болтами.

Итог

Сделать эстакаду в гараж своими руками довольно просто. Благодаря разнообразию конструкций обзавестись подобным устройством можно в рамках скромного бюджета, при этом не уступив качеством дорогостоящим конструкциям.

Зная, как можно сделать эстакаду из простых материалов, обслуживание машины при ее использовании в разы упростит жизнь его владельца. А что больше нравится Вам — смотровая яма или автоэстакада? Пишите в комментариях!

vseprogarazh.ru

Эстакада в гараже своими руками

Мы хотим во всем уметь разбираться и ремонтировать, чтобы не привлекать посторонних и не платить за это средства, которые сейчас достаются не так просто. Кто-то вникает в устройство различных механизмов просто ради хобби. И для тех, и для других будет актуальна информация о том, как строится эстакада в гараже своими руками.

Когда нет возможности сделать смотровую яму

Из-за высокого уровня грунтовых вод возникли проблемы со смотровой ямой

Большую популярность и распространение получили смотровые ямы. Они актуальны для гаражей с низкими потолками, где нет возможности приподнять автомобиль. В некоторых местностях грунтовые воды находятся достаточно близко к поверхности, и нужно делать основательную гидроизоляцию, чтобы осмотр транспортного средства не превратился в принятие холодной ванны. Если это актуально и для вас, или просто нет желания возиться с тем, чтобы тратить силы на выемку грунта, тогда эстакада будет идеальным решением.

Различают два основных вида эстакад:

  • стационарная;
  • разборная или мини-эстакада.

Устройство эстакады

Стационарное возвышение

Стационарные эстакады многие из нас видели – они могут находиться на обочинах некоторых участков дорог, чтобы водитель, испытывающий технические проблемы, мог привести в порядок или временно ликвидировать неисправность автомобиля. Изготовить такую конструкцию в домашних условиях несложно. Основным требованием будет наличие достаточного пространства. Если гараж у вас рассчитан на два транспортных средства, то на месте одного из них можно возвести помост. Из материалов можно использовать кирпич, плиты перекрытия, деревянные балки, металлический швеллер и трубы. Наиболее прочной и долговечной будет конструкция из металла.

Обратите внимание! При правильном изготовлении эстакады и расчетах вы сможете поднять свой автомобиль практически на метр над землей.

Пример устройства стационарной эстакады в гараже

Вам понадобятся трубы общей длиной до 2 м. Приблизительно на 1 м их придется утопить в грунт и надежно забетонировать. Таких столбиков понадобится от 4 до 6, все зависит от размеров машины. Сверху закрепляется четыре уголка размером 7,5 на 7,5 см, пространство между ними заполняется прутьями из арматуры, которые привариваются перпендикулярно. Таким же образом под наклоном устанавливается заезд. Обязательно в конструкции необходимо предусмотреть ограничители, которые не дадут авто скатиться назад или проехать дальше вперед. Длина подбирается под конкретные потребности.

Другие виды эстакад

Такой эстакадой можно пользоваться не только в гараже

Но не у всех нас есть два автомобиля или большие гаражи, в которых можно сыграть в футбол или провести вечеринку, поэтому стоит обратить внимание на мини-эстакады, которые могут быть разборными или свободно перемещаться по территории, а храниться в гараже или сарае. Для их изготовления понадобится некоторая смекалка. Вот вам несколько вариантов для выбора:

  • прямоугольная трапеция;
  • «качалка»;
  • перекидная;
  • на основе шпал.
  • Односторонняя пирамида. Для изготовления этого рода помоста вам понадобится минимум сил, времени и средств. Необходимо иметь под рукой приблизительно 17 м доски высотой в 5 см, шириной в 30 см, можно меньше, если вы ас вождения по узкоколейке, но лучше не рисковать. Далее, вырезаем по два бруса одинаковой длины с такими размерами: 45 см, 70 см, 95 см, 120 см, 145 см, 170 см и 195 см. После того как все части готовы, можно приступать к сборке – просто соединяем их между собой так, чтобы с одного торца они создавали плоскость, а с другого выглядели в форме лесенки. Можно использовать гвозди или саморезы – что оказалось под рукой или удобнее для вас. В процессе сборки должны были получиться две пирамиды, обрезанные с одной стороны. Но такая эстакада еще не приспособлена для того, чтобы на нее заехал автомобиль. Два блока могут внезапно разойтись и нанести вред днищу или же автомобиль может опрокинуться. Чтобы этого не произошло, поступаем следующим образом. На внутренних сторонах монтируем два по два металлических уголка с отверстиями. Далее, выбираем две рейки металлические или деревянные. Проделываем отверстия по краям и крепим их на уголки. После такой операции подставки не уйдут в сторону. Когда автомобиль уже будет находиться сверху, аккуратно откручиваем страховочные поперечины и выполняем необходимый ремонт.

Эстакада пирамида

Похожую урезанную пирамиду или трапецию можно изготовить из металлического швеллера, она получится намного надежнее и долговечнее. Вместо подъема «лестницей» необходимо будет просто сделать наклонный заезд.

Обратите внимание! При помощи такого устройства автомобиль можно поднять на 30 см, если нужна большая высота – добавьте еще несколько планок большей длины. Не забудьте установить ограничители в передней части, чтобы транспортное средство не укатилось вперед, также зафиксируйте задние колеса.

Конструкция типа качалки

«Качалка» также является очень простой конструкцией, которую сможет изготовить любой автовладелец. Подбираются две доски толщиной как в прошлом примере, длина может составлять 1 м. Берем четыре брусочка 10×10×30 см и располагаем их следующим образом: один из них на одном из краев, второй – практически посередине со смещением к первому. Прочно закрепляем и не забываем сделать упор. Теперь, когда автомобиль будет наезжать колесами, доски будут перекидываться из-за смещения центра тяжести, с дальнейшим продвижением они получают упор на два бруска. Всё! Машина поднята! Можно производить ремонт. Размеры можете варьировать, ориентируясь на клиренс конкретного ТС и длину колесной базы.

Высокая металлическая эстакада

Есть еще один вариант этой эстакады, он немного сложнее в исполнении, но намного надежнее. Конструкции могут быть разными. Вот одна из них. Берется уголок 30×30, можно больше, длину регулируете, ориентируясь на свой автомобиль. Таких отрезков нам понадобится 8 штук. Соединяем их параллельно при помощи арматур-перекладин. В результате должно получиться 4 базы одинакового размера. Нижние части можно сделать длиннее и шире для большей устойчивости. Дальше делаем два упора. Один из них будет в форме бруска, как и в предыдущем примере, его привариваем на край. Второй устанавливаем с небольшим смещением от середины. Но его следует изготовить немного иначе – в форме равнобедренного треугольника. Подвижно соединяем его с нижней базой. Если не трогать подставки они будут находиться в сложенном состоянии под наклоном. Когда автомобиль движется по ним, колесо смещает центр, выравнивая горизонталь, и упирается в брусок. Теперь щеколдами можно зафиксировать помосты в таком положении.

Помост

Использование помоста – интересный подход к делу. Для его изготовления необходимо обзавестись уже полюбившимся нам уголком, или использовать квадратный профиль. Далее, при помощи сварочного аппарата изготавливаются 2 равнобедренных треугольника так, чтобы основание в 1,5 раза превышало по длине колесную базу, а вершинный угол был тупым. На них ложится помост Теперь все готово. Автомобиль заезжает на конструкцию и упираясь в ограничители доезжает до конца.

Обратите внимание! Установите подставки под задние колеса, чтобы автомобиль, когда он будет находиться на эстакаде, не скатился.

Из шпал

Эстакада на основе шпал изготавливается очень просто. Укладываются две шпалы, одна в продолжение другой. На часть с выемкой укладываются прочные доски, после чего получается небольшая горка. Все – помост готов, можно заезжать и ремонтироваться. Недостатком является то, что шпалы нужно где-то хранить, хотя вряд ли кто-то решит их увести у вас. Для такого рода помоста необязательно использовать шпалы, подойдет все, на что надежно можно упереть доски.

Обратите внимание! Сооружая самодельную эстакаду, не забудьте защитить свой автомобиль, установив ограничители – они не дадут автомобилю свалиться с эстакады.

Как видите, нет особых сложностей в том, чтобы приподнять машину для ее обслуживания. Теперь вы знаете, как сделать эстакаду из подручных материалов, которые есть практически в каждом гараже. Подсказывайте друзьям и делитесь опытом.

Видео

На видео представлена самодельная эстакада-качалка для проведения на ней работ по обслуживанию и ремонту автомобиля:

Посмотрите видео о самодельной металлической эстакаде для автомобиля:

Фото

Мини-эстакада в гараже

Самодельная из покрышек грузовика и досок

Из пиломатериалов и покрышек легкового автомобиля

Эстакада высотой в 10 см

Опять применяем шпалы

Эстакада-качалка

Самодельная на склоне

Металлическая мини конструкция

Капитальная деревянная

Автоподъемник

Из досок

Сделана из того, что нашлось в гараже

Последняя редакция: 06.02.2016
Автор: Александр Чалый

kaksdelatgarazh.ru
