Предохранители и реле Peugeot Boxer 3 с подробным описанием

Peugeot Boxer начали производить ещё в 1994 году. Огромное количество различных вариантов исполнения, 3 местная кабина, экономичные и не прихотливые двигатели, сделали данную модель очень популярной на рынке. Мы покажем схемы блоков предохранителей и реле с описанием для пежо боксер 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 годов выпуска, а так же предоставим для скачивания полное руководство по эксплуатации.

Содержание

Предохранители и реле под капотом

Основной блок находится с левой стороны, под защитной крышкой.

Общая схема блока

В зависимости от года выпуска возможно несколько вариантов расположения элементов.

Обозначение – вариант 1

№	А	Назначение
1	40	Блок питания системы АВS/ЕSР
2	50	ЭБУ системы предподогрева дизеля
3	30	Контакт замка зажигания
4	20	Горелка системы программируемого подогрева
5	20/ 50	Реле органов управления системы программируемого подогрева
6	40/ 60	Электровентилятор системы охлаждения (большая частота вращения)
7	40/ 50/ 60	Электровентилятор системы охлаждения (малая частота вращения)
8	40	Кондиционер воздуха
9	20	Насос омывателя ветрового стекла
10	15	Звуковой сигнал
11	15	ЭБУ и реле системы предподогрева дизеля
14	7,5	Фара дальнего света правая
15	7,5	Фара дальнего света левая
16	7,5	ЭБУ двигателя
17	10	ЭБУ двигателя
18	7,5	ЭБУ двигателя
19	7,5	Компрессор кондиционера воздуха
20	30	Насос омывателя фар
21	15	Цепь электропитания топливного насоса
22	20	ЭБУ двигателя
23	30	Цепь электропитания клапанов системы АВS/ЕSР
24	7,5	Блок управления зеркалами
30	15	Передние противотуманные фары

Обозначение – вариант 2

№	А	Назначение
1	40	Питание насоса системы ABS
2	50	ЭБУ системы предподогрева дизеля
3	30	Контакт замка зажигания – Стартер
4	20	Подогрев дизтоплива
5	20/ 50	Вентиляция салона с дополнительным программируемым обогревом (+ АКБ)
6	40/ 60	Вентилятор салона, максим. скорость (+ АКБ)
7	40/ 50/ 60	Вентилятор салона, миним. скорость (+ АКБ)
8	40	Вентилятор салона (+ ключ)
9	15	Задняя розетка 12 В (+ АКБ)
10	15	Звуковой сигнал
11	–	Не используется
14	15	Передняя розетка 12 В (+ АКБ)
15	15	Прикуриватель (+ АКБ)
16	–	Не используется
17	–	Не используется
18	7,5	Процессор двигателя (+ АКБ)
19	7,5	Компрессор кондиционера воздуха
20	30	Насос омывателя стекол/фар
21	15	Цепь электропитания топливного насоса
22	–	Не используется
23	30	Электромагнитные клапаны системы ABS
24	7,5	Дополнительная панель управления – Складывание наружных зеркал заднего вида (+ ключ)
30	15	Подогрев наружных зеркал заднего вида

Тут за прикуриватель и зарядку usb отвечают предохранители номер 9, 14, 15. В противном случае они находится в салоне.

Отдельно отметим предохранитель отвечающий за вебасто (подогрев дизельного топлива) – №4.

Внутри блока будут находится реле. Их количество и размещение может отличатся в различных модификациях автомобиля peugeot boxer.

• R1 Реле звукового сигнала
• R2 Реле противотуманных фонарей
• R3 Реле фар дальнего света
• R4 Реле насоса переднего стекло омывателя
• R5 Реле системы кондиционирования воздуха
• R6 Свободный
• R7 Реле топливного насоса
• R8 Реле питания низкой скорости электро вентилятора
• R9 Реле питания высокой скорости электро вентилятора
• R10 Реле компьютера управления двигателем
• R11 Реле компрессора кондиционера воздуха
• R12 Реле насоса омывателя фар

Предохранители на аккумуляторной батареи

На одной из клемм аккумулятора должны располагаться плавкие предохранители высокой мощности. Их располоджение и пример замены аккумулятора можете посмотреть в данном видео.

Блок с предохранителя в приборной панели

В салоне автомобиля внизу с левой стороны, за защитной крышкой находится очередной блок предохранителей.

Схема (1 вариант)

 Описание

№	А	Назначение
12	7,5	Фара ближнего света правая
13	7,5	Фара ближнего света левая
31	5	Реле процессора моторного отсека – Реле процессора панели приборов (+ ключ)
32	7,5	Освещение салона (+ АКБ)
33	7,5	Датчик контроля АКБ на версии “стоп-старт” (+ АКБ)
34	7,5	Освещение салона микроавтобуса – Фонари аварийной сигнализации
36	10	Автомагнитола – Управление кондиционером – Охранная сигнализация – Хронотахограф – Процессор выключателя АКБ – Программатор дополнительного подогрева (+ АКБ)
37	7,5	Выключатель фонарей стоп-сигнала – Третий стоп-сигнал – Панель приборов (+ ключ)
38	20	Центральный замок
42	5	Микропроцессор и датчик ABS – Датчик ASR – Датчик CDS – Выключатель фонарей стоп-сигнала
43	20	Очиститель ветрового стекла (+ ключ)
47	20	Стеклоподъемник со стороны водителя
48	20	Стеклоподъемник со стороны пассажира
49	5	Процессор системы помощи при парковке – Автомагнитола – Переключатели на рулевом колесе – Центральная и боковая панели управления – Дополнительная панель управления – Процессор выключателя АКБ (+ ключ)
50	7,5	Процессор подушек безопасности и преднатяжителей ремней
51	5	Хронотахограф – Процессор усилителя рулевого управления – Кондиционер воздуха – Фонари заднего хода – Датчик воды в фильтре дизтоплива – Датчик расхода (+ ключ)
53	7,5	Комбинация приборов
89	–	Не используется
90	7,5	Фара дальнего света левая
91	7,5	Фара дальнего света правая
92	7,5	Противотуманная фара левая
93	7,5	Противотуманная фара правая

Реальное фото блока

Схема (2 вариант)

Расшифровка

12	7,5	Фара ближнего света правая
13	7,5	Фара ближнего света левая – Корректор наклона фар
31	7,5	Питание реле
32	10	Освещение салона микроавтобуса – Аварийная сигнализация
33	15	Электрическая розетка на 12 В задняя
34	–	Не используется
35	7,5	Фонари заднего хода – Датчик воды в дизтопливе
36	20	Блок управления отпиранием/запиранием дверных замков
36	15	Центральный замок – Батарея
37	10 7,5	Выключатель фонарей стоп-сигнала – Третий стоп-сигнал – Комбинация приборов
38	10	Реле электрические
39	10	Автомагнитола – Диагностический разъем – Сирена охранной сигнализации – Органы управления системой программируемого подогрева – Панель управления кондиционером воздуха – Хронотахограф – Батарея
40	15	Обогрев: заднее стекло (левая сторона), зеркало заднего вида (со стороны водителя)
41	15	Обогрев: заднее стекло (правая сторона), зеркало заднего вида (со стороны пассажира)
42	7,5	Микропроцессор и датчик АВS – Датчик ЕSР – Выключатель фонарей стоп-сигнала – Датчик ESR -Датчик DSC
43	30	Двигатель очистителя ветрового стекла
44	20	Прикуриватель – Электрическая розетка на 12 В передняя
45	7,5	Выключатель стеклоподъемников и зеркал (со стороны водителя) – Стеклоподъемник со стороны пассажира
46	–	Не используется
47	20	Двигатель стеклоподъемника со стороны водителя
48	20	Двигатель стеклоподъемника со стороны пассажира
49	7,5	Датчик дождя/освещенности – Автомагнитола – Двигатель стеклоподъемника со стороны водителя – -Охранная сигнализация – Органы управления
50	7,5	ЭБУ подушек безопасности и преднатяжителей
51	7,5	Хронотахограф – Регулятор скорости – Панель управления кондиционером воздуха
52	7,5	Реле электроцепи салона
53	7,5	Комбинация приборов – Задние противотуманные фонари

За прикуриватель отвечает предохранитель 44 на 20А.

Блок около пассажирского сидения

В зависимости от комплектации и года выпуска, возможно различное исполнение данного блока.

Схема – вариант 1

Описание

Описание

54	Не используется
55	15А Обогрев сидений
56	15А Электрическая розетка 12 В для задних пассажиров
57	10А Дополнительный подогрев под сиденьем
58	15А Обогрев заднего левого стекла
59	15А Обогрев заднего правого стекла
60	Не используется
61	Не используется
62	Не используется
63	10А Управление дополнительным подогревом для задних пассажиров
64	Не используется
65	30А Вентилятор системы дополнительного подогрева для задних пассажиров

Схема – вариант 2

Обозначение схемы

T25	Внутренне освещение
T66	Реле прикуривателя
T30	Реле габаритов
T31	Дополнительный подогреватель под сидением
F54	(10A) Кондиционер/ отопитель
F55	(15A) Подогреватель сидений
F56	(15A)
F57	(10A) Кондиционер/ отопитель
F58	(10A) Ближний свет фар
F59	(7,5A) Система активной подвески
F60	(10A) Кондиционер/ отопитель
F61	(30A) Кондиционер/ отопитель

Руководство по эксплуатации peugeot boxer

Больше информации про ремонт и обслуживание бежо боксер можете узнать, изучив инструкции по обслуживанию и эксплуатацию: “скачать“.

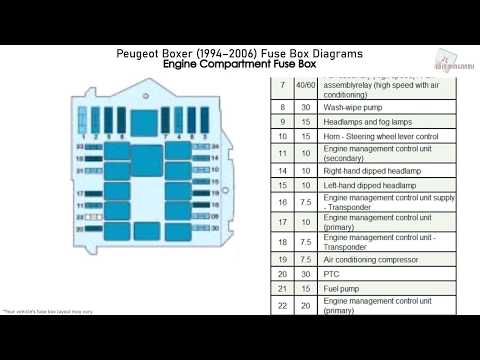

У нас на канале мы так же разместили видео по данному материалу, смотрите и подписывайтесь.

А если знаете как сделать статью лучше – пишите в комментарии.

Предохранители Пежо Боксер 3, 2006

25.08.2021

Содержание

• В салоне
  • Блок предохранителей №1
  • Блок предохранителей №2
    • Тип 1
    • Тип 2
• В моторном отсеке

Peugeot Boxer — коммерческий фургон, разработан бюро-дизайна «Fiat Centro Stile». Выпускается совместным предприятием СП Sevel SpA, созданного в 1978 году итальянской «Fiat Group» и французской «PSA Peugeot Citroën». Современный дизайн приобрёл в 2006 году. В данном материале мы подробно разберем схемы предохранителей Пежо Боксер 3-го поколения 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014, 2015, 2016, 2017, 2018, 2019 года выпуска.

Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.

В салоне

Здесь находится два блока: один рядом с пассажирским сиденьем, второй со стороны водителя внизу приборной панели.

Блок предохранителей №1

Расположение блока рядом с сиденьем.

Схемы
№	Описание	Ток, А
Тип 1
F54	Отсутствует	—
F55	Подогрев сидений	15
F56	Электрическая розетка около сидений задних пассажиров	15
F57	Дополнительный отопитель под сиденьем	10
F58	Боковые габаритные огни, указатели поворотов	10
F59	Самовыравнивающаяся подвеска (+аккумуляторная батарея)	7,5
F60	Нет	—
F61	Нет	—
F62	Нет	—
F63	Привод дополнительного отопителя пассажиров (boxer)	10
F64	Отсутствует	—
F65	Вентилятор дополнительного отопителя пассажиров	30
T30	реле габаритов
T31	реле дополнительного отопителя
T66	реле прикуривателя
Тип 2
54	Кондиционер/ отопитель	10
55	Подогреватель сидений	15
56		15
57	Кондиционер/ отопитель	10
58	Ближний свет фар	10
59	Система активной подвески	7,5
60	Кондиционер/ отопитель	10
61		30
T25	Внутренне освещение
T66	Реле прикуривателя
T30	Реле габаритов
T31	Дополнительный подогреватель под сидением

Блок предохранителей №2

Еще один салонный блок расположен с водительской стороны, внизу панели приборов.

Пример доступа. Необходимо открутить винты А.

Тип 1

Общий вид.

Схема
№	Описание	Ток, А
F12	Правая фара ближнего света	7,5
F13	Левая фара ближнего света, корректор положения фар	7,5
F31	Реле блока управления в моторном отсеке, реле блока управления на приборной панели (+ключ)	7,5
F32	Лампы внутреннего освещения Minibus (аварийное освещение)	10
F33	Задняя электрическая розетка	15
F34	Отсутствует	—
F35	Фонари заднего хода, блок управления servotronic, датчик наличия воды в фильтре дизельного топлива, (+ключ)	7,5
F36	Блок централизованного управления замками дверей (+ аккумуляторная батарея)	15
F37	Переключатель стоп-сигналов (основных), третьего стоп-сигнала, панель контрольно-измерительных приборов (+ключ)	7,5
F38	Реле блока управления панелью контрольно-измерительных приборов (+ аккумуляторная батарея)	10
F39	Разъем системы диагностики EOBD, радиоприемник, кондиционер, сигнализация, хронотахограф, таймер предпускового подогревателя Вебасто (+аккумуляторная батарея)	10
F40	Левое обогреваемое заднее стекло, обогреватель зеркала со стороны водителя	15
F41	Правое обогреваемое заднее стекло, обогреватель зеркала со стороны пассажира	15
F42	Система ABS, стоп-сигналы (второстепенный) (+ключ)	7,5
F43	Стеклоочиститель (+ключ)	30
F44	Предохранитель Прикуривателя пежо боксер, передняя электрическая розетка	20
F45	Устройства управления на двери водителя, устройства управления на двери пассажира	7,5
F46	Отсутствует	—
F47	Стеклоподъемник двери водителя	20
F48	Стеклоподъемник двери пассажира	20
F49	Радиоприемник, стеклоподъемник двери водителя, устройства приборной панели, датчик дождя (+ключ)	7,5
F50	Подушка безопасности (+ключ)	7,5
F51	Кондиционер, круиз-контроль, хронотахограф (+ключ)	7,5
F52	Реле вспомогательного блока управления	7,5
F53	Панель контрольно-измерительных приборов, задние противотуманные фары (+аккумуляторная батарея)	7,5
1	Реле ближнего света фар
2	Реле обогревателя заднего стекла

Тип 2

Фото — пример.

Схема
№	Назначение	Ток, А
F12	Фара ближнего света правая	7,5
F13	Фара ближнего света левая	7,5
F31	Реле процессора моторного отсека — Реле процессора панели приборов (+ ключ)	5
F32	Освещение салона (+ АКБ)	7,5
F33	Датчик контроля АКБ на версии «стоп-старт» (+ АКБ)	7,5
F34	Освещение салона микроавтобуса — Фонари аварийной сигнализации	7,5
F36	Автомагнитола — Управление кондиционером — Охранная сигнализация — Хронотахограф — Процессор выключателя АКБ — Программатор дополнительного подогрева (+ АКБ)	10
F37	Выключатель фонарей стоп-сигнала — Третий стоп-сигнал — Панель приборов (+ ключ)	7,5
F38	Центральный замок	20
F42	Микропроцессор и датчик ABS — Датчик ASR — Датчик CDS — Выключатель фонарей стоп-сигнала	5
F43	Очиститель ветрового стекла (+ ключ)	20
F47	Стеклоподъемник со стороны водителя	20
F48	Стеклоподъемник со стороны пассажира	20
F49	Процессор системы помощи при парковке — Автомагнитола — Переключатели на рулевом колесе — Центральная и боковая панели управления — Дополнительная панель управления — Процессор выключателя АКБ (+ ключ)	5
F50	Процессор подушек безопасности и преднатяжителей ремней	7,5
F51	Хронотахограф — Процессор усилителя рулевого управления — Кондиционер воздуха — Фонари заднего хода — Датчик воды в фильтре дизтоплива — Датчик расхода (+ ключ)	5
F53	Комбинация приборов	7,5
F89	Нет	—
F90	Фара дальнего света левая	7,5
F91	Фара дальнего света правая	7,5
F92	Противотуманная фара левая	7,5
F93	Противотуманная фара правая	7,5

В моторном отсеке

Находится в левой части подкапотного пространства.

Фото — пример исполнения.

Схема моторного блока предохранителей
№	Расшифровка	Ток, А
F1	Система ABS	40
F2	Управление двигателем / Свечи зажигания (+аккумулятор)	50
F3	Замок  зажигания / Выключатель зажигания (+аккумулятор)	30
F4	Кондиционер/отопитель или Блок управления предпусковым подогревателем Вебасто (+аккумуляторная батарея) или Насос омывателя фар	20
F5	Кондиционер/отопитель или Система вентиляции в салоне с подогревателем Вебасто/ подогревателем фильтра дизельного топлива (+аккумуляторная батарея)	20
F6	Высокоскоростной вентилятор охлаждения двигателя (+аккумуляторная батарея)	40/60
F7	Вентилятор низкой скорости охлаждения двигателя (+аккумуляторная батарея)	40/50
F8	Кондиционер/отопитель или Вентилятор салона (+ключ)	40
F9	Омыватели фар или Розетка 12 В задняя или Насос омывателя ветрового стекла	20
F10	Звуковой сигнал	15
F11	Управление двигателем	15
F14	Лампа дальнего света(правая) или Розетка 12 В передняя, прикуриватель	7,5
F15	Лампа дальнего света (левая) или Прикуриватель	7,5
F16	Управление двигателем	7,5
F17	Управление двигателем	10
F18	Управление двигателем	7,5
F19	Кондиционер/отопитель / Компрессор кондиционера	7,5
F20	Омыватели фар	30
F21	Управление двигателем или Бензонасос	15
F22	Управление двигателем	20
F23	Система ABS	30
F24	Автоматическая коробка передач	15
F30	Противотуманные фары или Обогрев стекол	15
1	Реле дальнего света фар
2	Реле звукового сигнала
3	Реле электромагнитной муфты компрессора кондиционера
4	Пусто
5	Пусто
6	Реле электродвигателя вентилятора отопителя
7	Реле системы управления двигателем
8	Реле бензонасоса
9	Реле противотуманных фар
10	Реле насоса омывателя лобового стекла
11	Реле очистителя/омывателя фар
12	Пусто

Материалы по теме

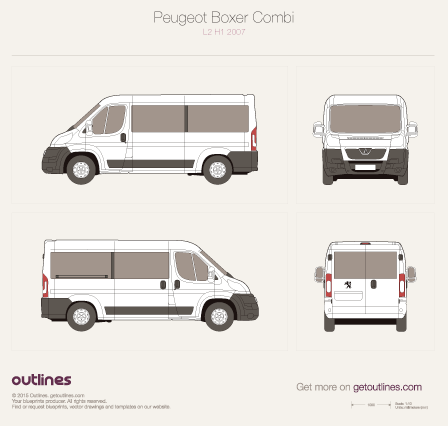

Пассажирские и грузовые автомобили Peugeot Boxer

опубликовано 12 февраля 2020 г. , 2:16 Томом Рэндаллом [ обновлено 12 февраля 2020 г., 2:26 ]

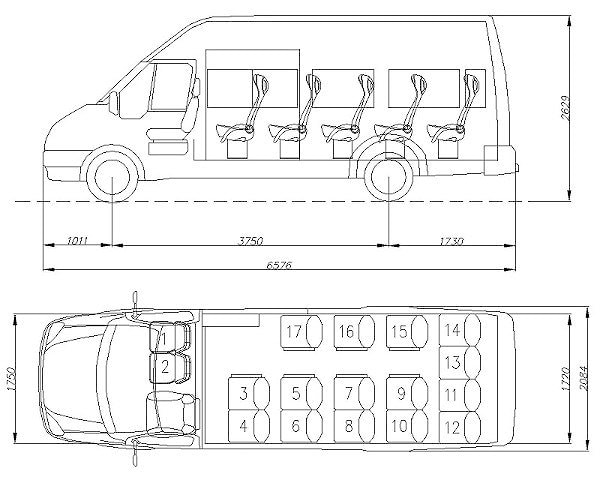

Пассажирская модель Boxer вмещает семнадцать человек и больше похож на микроавтобус Peugeot Boxer — бюджетный вариант среди фургонов и шасси автомобиль используется совместно с двумя другими брендами, хотя и больше по размеру, но по силовой установке 2,0-литровый Boxer используется всего в двух моделях Peugeot Citroen. С репутация недорогого варианта, Восстановленные двигатели Peugeot также пользуются спросом. Это переднеприводный фургон, и все шесть различных моделей имеют общие такая же конфигурация со стандартными шестиступенчатыми коробками передач. Отдельно от механическая коробка передач, у вас нет возможности автоматической коробки передач. Боксер панельные фургоны оснащены перегородкой между кабиной и грузовым отсеком для повышения безопасности. люди на фронте. Предлагается в трех вариантах высоты, и вы можете от того же количества колесных баз. Ширина фургона осталась прежней во всем диапазоне и составляет 56 дюймов. С таким разнообразием в размеры, эти фургоны легко удовлетворяют самые разные потребности покупателей коммерческих фургонов. Этот фургон был популярен с момента его запуска, поэтому он хорошо репутацию, которую производитель фургонов хочет поддерживать, используя современные технологии. Пассажирская модель Boxer рассчитана на семнадцать человек и больше похожа на микроавтобус, чем фургон. Тяговое усилие фургона начинается от двух тонн и доходит до 3 тонн при максимальной тяговой способности модели-фургона. Двигатели, соответствующие стандарту Евро 6, безусловно ограничить дорожный налог на фургон и в конечном итоге снизить стоимость эксплуатации. Это было на авторынках годами и появлением нового поколения конкурентов заставить покупателей почувствовать возраст фургона. Если вы учитываете два аспекта: экономию топлива и грузоподъемность Утонченность не идеальна, даже когда он начинает движение по автомагистрали скорость пока Peugeot двигатель поставка и установка  сервис позволяют с большим удобством заменить двигатель фургона, поэтому вам просто нужно спросить Наличие модели у вас есть. Сиденье водителя не подходит для того, чтобы избежать чувство усталости, поэтому его необходимо улучшить в следующей модели. Есть фургоны с новейшими функциями безопасности, поэтому вы найдете этот фургон этих тоже не хватает. В своем пятом поколении он тесно связан с Relay. и Дукато. В 2006 году, когда он был выпущен на автомобильные рынки, он был воспринят как очень комфортно как водителю, так и пассажирам, но сейчас многое изменилось, так как конкуренты предлагают лучший комфорт, безопасность и технологии. В прошлом году он был обновлен, но до сих пор не удается сделать улучшения во всех областях. Если рассмотреть два аспекта экономии топлива и грузоподъемности, то он по-прежнему лидирует в классе. Анонс электрич. версии фургона также достаточно, чтобы заинтересовать покупателей Peugeot Boxer . С прошлого года блок BlueHDi объемом 2,0 литра больше не используется, как это было раньше заменен на 2,2-литровый двигатель BlueHDi. Это говорит о том, что покупатели получат больше мощность, чтобы тянуть этот коммерческий автомобиль. Крутящий момент также улучшился, но только для самого мощного варианта нового двигателя. Среди стандартных функций у вас будет функция «стоп-старт» для экономии топлива. технология, и теперь она соответствует недавно выпущенной эмиссии нормативно-правовые акты. Двигатель мощностью 131 л.с. Предыдущий 2,0-литровый силовой агрегат впервые использовался в фургонах Boxer в 2016 году. Этот турбодизель также соответствует стандартам Евро-6, но уже более его заменил мощный двигатель, также доступен 3,0-литровый агрегат. Ты можешь выберите один из двух пакетов отделки: стандартный и профессиональный. Позднее оборудовано лучше, чем прежнее, и вы можете получить его использовать больше функций. Более крупные фургоны Boxer также могут иметь сверхмощные подвеска для сбалансированного распределения нагрузки на ось. Это один из старейших фургоны большого размера на рынке, поэтому конкурировать с фургонами премиум-класса непросто. Таким образом, он не является конкурентом этим премиальным коммерческим автомобилей, а скорее стареющих Renault и подобных им других. E-Boxer электрический версия фургона анонсирована, но подробности пока не разглашаются. Двигатель мощностью 131 л.с. самый экономичный официальный цифры чуть выше 47 миль на галлон. Это двигатель, который вам порекомендуют иметь так как это также приятно управлять. Рулевое колесо ведет себя хорошо, так что вы ожидаемы реакция на ходы, сделанные на нем. Интерьер фургона разработан Обзорность важна для водителей больших фургонов и Фургон Boxer предлагает отличный вид спереди с дверными зеркалами хорошего размера. С профессиональный пакет отделки, вы получаете датчики парковки, которые, безусловно, облегчают человек на водительском сиденье. Интерьер фургона спроектирован таким образом, чтобы обеспечить максимальную полезность пространства для пассажиров салона. Вы получаете два больших перчаточных ящика, один из них посередине, а другой другой со стороны пассажира. Подержанные двигатели Peugeot Boxer доступны по низкой цене. ставки, так что вы можете иметь их для снижения расхода топлива. Эти подержанные двигатели снова исправляются опытными техниками, поэтому вы можете доверять их экспертиза Интерьер не супер, но чувствуется, что некачественный интерьер теперь изменился, поэтому вы можете сравнить его с элитные фургоны. Пластик твердый, но прочный, и он должен быть таким в коммерческий автомобиль. Держатель планшета предназначен для хранения устройств размером до десяти дюймов. Водительское сиденье можно отрегулировать для комфортного вождения позиция.

Руководство по размерам фургона: каковы различные размеры фургона?

Не ищите дальше… В этом справочнике по размерам фургона описываются все потенциальные панельные фургоны в Соединенном Королевстве, которые вы можете выбрать при переоборудовании своего дома на колесах. Если вы еще не знаете, какая модель фургона вам нужна, может быть сложно изучить все размеры разных производителей.

Это руководство объединяет всю эту информацию в один пост в блоге с двумя информативными таблицами ( внутреннее грузовое пространство и внешние размеры ). С каждой колесной базой марки и модели фургона в списке вы можете легко сравнивать длину, ширину и высоту. Рекомендуется распечатать эти таблицы размеров , чтобы потом можно было вычеркнуть, сравнить и выделить все, что ставит галочки в соответствующих для вас полях.

Содержание

1. Руководство по размерам панельного фургона: Терминология
   1. Что такое колесная база?
   2. Что означают L1, L2, L3, h2, h3 и h4?
2. Сравнительный список размеров фургонов с панелями для печати (Великобритания)
   1. Внутренние размеры грузового отсека
   2. Внешние размеры
3. Краткий обзор размеров фургона
   1. Какой самый широкий фургон в Великобритании?
   2. У какого фургона самый большой салон?
   3. У какого фургона самая большая грузовая длина?
   4. Какой фургон помещается на обычном парковочном месте?
   5. Какой фургон самый тонкий?
   6. Какие фургоны достаточно высокие, чтобы в них можно было стоять?
   7. Какой фургон самый высокий внутри?
   8. Какой фургон имеет наибольшую полезную нагрузку?
   9. Сохраните на Pinterest

Каковы типичные размеры модульных домов?

Руководство по размерам панельных фургонов: Терминология

Во время своего исследования вы наверняка встретите жаргон, характерный для панельных фургонов. Продолжайте читать, чтобы понять, что означает каждое из этих различных слов и терминов, чтобы вы могли найти идеальный фургон для вас.

Что такое колесная база?

Колесная база фургона равна расстоянию между центрами передних колес и центрами задних колес . Не следует путать с общей длиной автомобиля.

Каждый размер колесной базы имеет аббревиатуру, которая обычно используется при описании размеров фургонов:

SWB означает короткую колесную базу.
LWB обозначает длинную колесную базу.
XLWB или иногда ELWB , отсюда понятно.

Что означают L1, L2, L3, h2, h3 и h4?

Эти сокращения используются для описания общего размера каждого транспортного средства. Прежде чем приступить к поиску, необходимо понять эту терминологию:

h2, h3 и h4 — это различные точки высоты, в которые производитель встроил модель фургона.

L1, L2 и L3 — это различные варианты длины что производитель построил модель фургона.

Сравнительный список размеров панельных фургонов для печати (Великобритания)

Это руководство по размерам фургонов основано на последних моделях 2021 года, поэтому другие модели могут отличаться по размеру. Измерения в метрах, с точностью до ближайшего десятичного знака. Следовательно, пожалуйста, перепроверьте все размеры перед покупкой любого автомобиля, потому что это руководство предназначено только для приблизительного сравнения.

Размеры внутренней грузовой площадки

	Длина	Width	Height
Citroen Relay (SWB)	2.7	1.9	1.7
Citroen Relay (MWB)	3.1	1.9	1.7 , 1.9
Citroen Relay (LWB)	3.7	1. 9	1.9, 2.2
Citroen Relay (XLWB)	4.1	1.9	1,9, 2,1
Fiat Ducato (SWB)	2,7	1,9	1,7, 1,9
Fiat Ducato (MWB) 9
Fiat Ducato (MWB) 9
Fiat Ducato (MWB) 9
Fiat Ducato (MWB) 99669
Fiat Ducato (MWB) 9
Fiat Ducato.
Fiat Ducato (LWB)	3.7	1.9	1.9, 2.2
Fiat Ducato (XLWB)	4.1	1.9	1.9, 2.2
Ford Transit Custom (SWB)	2.6	1.8	1. 8
Ford Transit Custom (LWB)	2.9	1.8	1.8
Ford Transit (SWB)	3.0	1.8	1.9, 2.1
Ford Transit (MWB)	3.5	1.8	1.9, 2.1
Ford Transit (LWB)	4.2	1,8	2,0
IVECO Ежедневно (SWB)	2,6	1,7	1,5
IVEC. 1.5, 1.9, 2.1
Iveco Daily (LWB)	4.7, 5.1	1.7	2.1
Mercedes Sprinter (SWB)	2.7	1.8	1.9
Mercedes Sprinter (MWB)	3.4	1.8	1.9, 2.1
Mercedes Sprinter (LWB)	4. 4	1.8	1.9, 2.1
Mercedes Sprinter (XLWB)	4.8	1.8	1.9, 2.1
Peugeot Boxer (SWB)	2.7	1.9	1.7
Peugeot Boxer (MWB)	3.1	1.9	1.7, 1.9
Peugeot Boxer (LWB)	3.7	1.9	1.9
Peugeot Boxer (XLWB)	4,0	1,9	1,9, 2,2
Renault Master (SWB)	2,6	1,8	1,7, 1,9
8.0068	3.1	1.8	1.9, 2.1
Renault Master (LWB)	3.7	1.8	1.9, 2.1
Trafic, Vivaro, Primastar (SWB)	2. 5	1,7	1,4, 1,9
TRACIE0076	2.6	1.8	1.7, 1.9
Vauxhall Movano (MWB)	3.0	1.8	1.9, 2.1
Vauxhall Movano (LWB)	3.7	1,8	1,9, 2.1
Vauxhall Movano (XLWB)	4,4	1,8	1,8, 2,0
.0068	1.8	1.7, 1.9
Volkswagen Crafter (MWB)	3.3	1.8	2.1
Volkswagen Crafter (LWB)	4.3	1.8	2.1
Volkswagen Transporter (SWB)	2.6	1.7	1.4, 1.6
Volkswagen Transporter (LWB)	3. 0	1.7	1,4, 1,6, 1,9

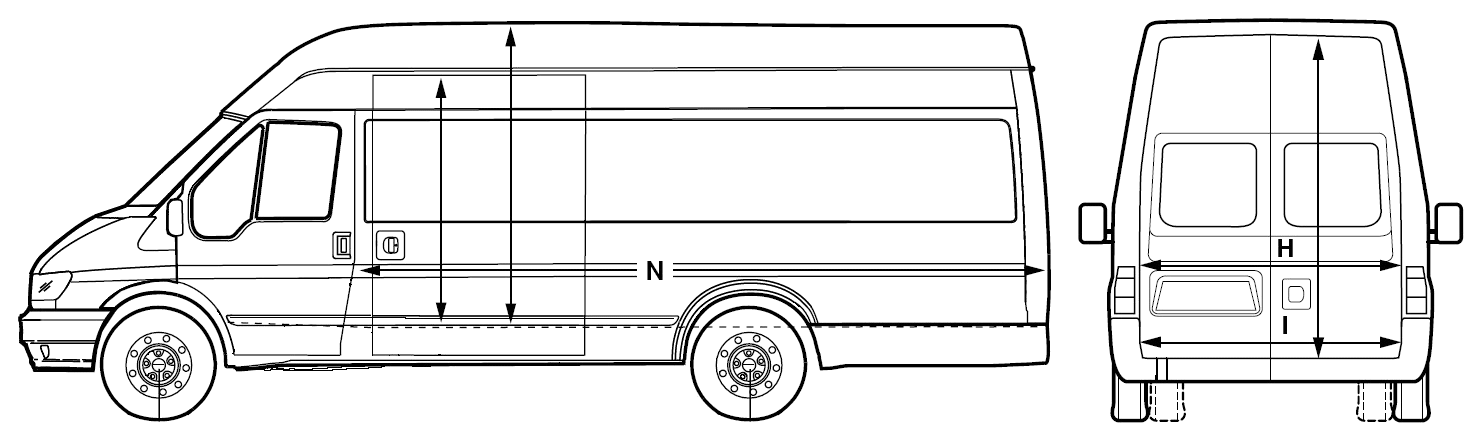

Внешние размеры

Следующие размеры указаны в метрах. Размеры по ширине не включают боковые зеркала.

	Length	Width	Height
Citroen Relay (SWB)	5.0	2.3	2.3
Citroen Relay ( МВБ)	5.4	2.3	2.3, 2.5
Citroen Relay (LWB)	6.0	2.3	2.5, 2.8
Citroen Relay (XLWB)	6.3	2.3	2.5, 2.8
Fiat Ducato (SWB)	5.0	2.3	2.3
Fiat Ducato (MWB)	5. 4	2.3	2.3, 2.5
Fiat Ducato (LWB)	6.0	2.3	2.5, 2.8
Fiat Ducato (XLWB)	6.4	2.3	2.5, 2.8
Ford Transit Custom (SWB)	5.0	2.0	2.0, 2.4
Ford Transit Custom (LWB)	5.3	2.0	2.0, 2.3
Ford Transit (SWB)	5.5	2.4	2.5, 2.8
Ford Transit (MWB)	6.0	2.4	2.5, 2.8
Ford Transit (LWB)	6.7	2.4	2.8
Iveco Daily (SWB)	5.1	2.0	2.3
Iveco Daily (MWB)	5. 7, 6.0	2.0	2.3, 2.7, 2.9
Iveco Daily (LWB)	7.2, 7.6	2.0	2.7, 2.9

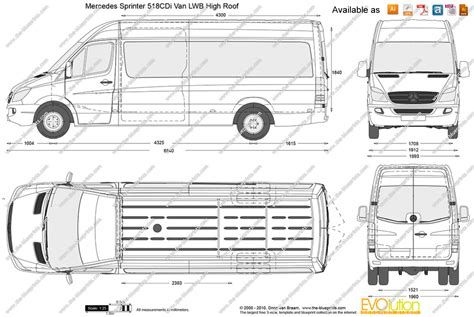

Mercedes Sprinter (SWB)	5.2	2.4	2.4, 2.7
Mercedes Sprinter (MWB)	5.9	2.4	2.4, 2.8
Mercedes Sprinter (LWB)	7.0	2.4	2.8, 3.0
Mercedes Sprinter (XLWB)	7.3	2.4	2.8, 3.0
Peugeot Boxer (SWB)	5.0	2.1	2.3
Peugeot Boxer (MWB)	5.4	2.1	2.3, 2.5
Peugeot Boxer (LWB)	6.0	2.1	2. 5
Peugeot Boxer (XLWB)	6.4	2.1	2.8
Renault Master (SWB)	5.1	2.3	2.3, 2.5
Renault Master ( MWB)	5.6	2.3	2.5, 2.7
Renault Master (LWB)	6.2	2.3	2.5, 2.8
Trafic, Vivaro, Primastar (SWB)	5.0	2.0	2.0, 2.5
Trafic, Vivaro, Primastar (LWB)	5.4	2.0	2.0, 2.5
Vauxhall Movano (SWB)	5.0	2.1	2.3, 2.5
Vauxhall Movano (MWB)	5.5	2.1	2.5, 2.7
Vauxhall Movano (LWB)	6. 2	2.1	2.5, 2.7
Vauxhall Movano (XLWB)	6.8	2.1	2.6, 2.8
Volkswagen Crafter (SWB)	5.2	2.0	2.4
Volkswagen Crafter (MWB)	5.9	2.0	2.7
Volkswagen Crafter (LWB)	6.9	2.0	2.9
Volkswagen Transporter (SWB)	4.9	1.9	2.0, 2.2
Volkswagen Transporter (LWB)	5.3	1.9	2.0, 2.1, 2.5

  ТАКЖЕ:  Лучшие фургоны для переоборудования в кемперы

Краткий обзор размеров фургона

Ниже приведены вопросы, которые часто задают о размерах фургона. Ответы основаны на приведенной выше информации в этом руководстве по размерам фургона.

Какой самый широкий фургон в Великобритании?

Fiat Ducato, Peugeot Boxer и Citroen Relay — самые широкие фургоны в Великобритании. Каждый из них имеет максимальную ширину загрузки примерно 1,9 метра.

У какого фургона самый большой салон?

Фургон с самым большим грузовым отделением — Iveco Daily 4100L h4 . Этот фургон способен на колоссальные 19,6 кубических метра! На втором месте Mercedes-Benz Sprinter XLWB (Super High) 9.0076, Vauxhall Movano L4h4 и Citroen Relay L4h4 , все из которых могут загружать до 17 куб.

У какого фургона самая большая грузовая длина?

Модель Iveco Daily 4100 L имеет самую большую длину груза, максимальная длина которой составляет 5,1 метра. Тем не менее, Mercedes-Benz Sprinter (XLWB) является популярным выбором среди тех, кто ищет не самый длинный панельный фургон, а один из самых длинных грузовых отсеков. Длина груза примерно 4,8 метра.

Какой фургон помещается на обычном парковочном месте?

Размер типичного парковочного места в Великобритании составляет примерно 2,4 х 4,8 м. Таким образом, следующие фургоны удобно поместятся на парковочном месте:

• Renault Trafic, Vauxhall Vivaro и Nissan Primastar
• Volkswagen Transporter
• Ford Transit Custom

Какой фургон самый тонкий?

Модель Volkswagen Transporter имеет наименьшую ширину. Идеально подходит для тех небольших проселочных дорог!

  ПОСМОТРЕТЬ:  Схема подключения индукционных плит Campervan

Какие фургоны достаточно высоки, чтобы в них можно было стоять?

Сюда относятся только модели с высокой крышей.

• Ford Transit
• Mercedes-Benz Sprinter
• Volkswagen Crafter
• Peugeot Boxer
• IVECO DAYLAY
• FIAT DUCATO
• RENAULT TRAFALT TARELAL0090
• Ford Transit Custom
• Volkswagen Transporter
• Renault Master

Какой фургон самый высокий внутри?

Citroen Relay , Fiat Ducato и Peugeot Boxer имеют самую высокую высоту потолка среди фургонов. Если вам нужно что-то большее, обратите внимание на фургоны Luton.

Какой фургон имеет наибольшую грузоподъемность?

Модель Vauxhall Movano L1h2 обладает самой высокой грузоподъемностью среди всех 3,5-тонных фургонов. Он способен перевозить 1620 кг. Хотя, поскольку у него небольшое грузовое пространство, вы будете ограничены в размерах тем, что можете нести.

Модель Renault Master (SWB) с более высокой крышей имеет достойную максимальную полезную нагрузку 1610 кг.

Кроме того, Fiat Ducatos также являются хорошим выбором при выборе фургона с более высокой грузоподъемностью.

  Готовы выбрать конкретную модель фургона и колесную базу?
Прочтите это, Руководство для начинающих по покупке фургона.

Поехали!
@katie.maree

Сантехническая схема переоборудования фургона

Готовая базовая система водоснабжения сэкономит вам много драгоценных часов исследований! Установка сантехники очень проста в сборке и еще проще в поиске деталей.
