Маховик является важной деталью автомобильного двигателя, которая предназначена для выполнения таких сложных задач, как:
- Осуществления своевременного запуска двигателя автомобиля, путем передачи вращательных движений от стартера на коленчатый вал.
- Обеспечения крутящего момента от двигателя автомобиля к коробке передач (КПП).
- Снижение вибрационных шумов двигателя (уменьшение неравномерных движений вала).
Содержание
- Принцип действия маховика двигателя
- Как устроен маховик и основные его виды
- Виды маховиков
- Маховик двигателя видео:
Принцип действия маховика двигателя
Маховик закреплен с торцевой части коленвала, непосредственно у заднего подшипника коренного типа.
Коренной подшипник не только удерживает маховик в одном положении, но и снижает его рабочие нагрузки.
Принцип действия самого маховика заключается в снижении вибрации при вращательном моменте коленчатого вала. При интенсивной работе двигателя на такте движения идет накопление энергии, которая передается коленвалу. В других рабочих тактах происходит обратный процесс – сброс энергии.
Маховик позволяет аккумулировать энергию, обеспечивая равномерное движение коленчатого вала от одного такта к другому.
Как устроен маховик и основные его виды

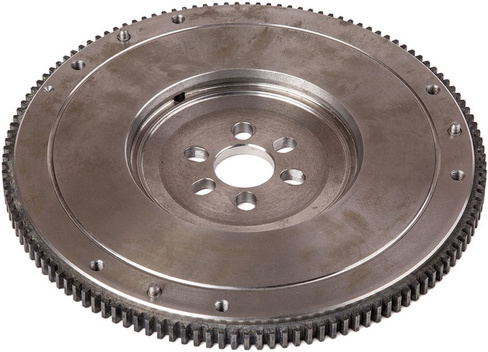

Как уже было сказано ранее, маховик – важная деталь автомобильного двигателя, относительно небольшой, но весьма увесистый диск, диаметр которого может составить 30-40 см. Торец маховика имеет зубчатые края, что позволяет ему соединяться со стартерным валом для передачи вращательной энергии коленвалу двигателя.
Виды маховиков
По типу конструкции маховики двигателя могут быть двухмассовыми, сплошными и облегченными.
Наиболее распространенным и широко используемым является сплошной маховик. Мы рассмотрим каждый из этих видов.
Двухмассовый маховик (демпферный)
Это часто используемый вид маховика в современном автомобильном двигателе. Двухмассовый маховик – устройство, состоящее из двух дисков, соединенных специальным пружинно-демпферным устройством. Основными элементами двухмассового маховика являются: маховик, подшипник, пружина-дуга с наружными демпфером, нажимная пружина с внутренним демпфером и приводная пластина.
Подобное устройство выполняет ряд важных функций и задач:
- принимает на себя все избыточные вибрации коленвала;
- защищает трансмиссию от лишних вращательных движений и перегруза;
- уменьшает возможный износ синхронизирующих элементов;
- обеспечивает плавное переключение передач;
- позволяет экономить расход топлива в двигателе.
Однако чрезмерно интенсивна работа такого вида маховика в конечном итоге может привести к быстрому износу пружинно-демпферного механизма или выходу из строя отдельных его элементов, например, пружины.
Сплошной маховик
Такой вид маховика является более эффективным для использования в автомобильных двигателях современного образца. Сплошной маховик – тяжеловесный чугунный диск, диаметр которого составляет 35-40 см. На внешней поверхности маховика находится стальной венец с зубьями, который обеспечивает движение коленчатого вала при запуске стартера. Одна сторона маховика оснащена ступицей, при помощи которой маховик соединяется с фланцем коленвала, противоположная сторона работает как диск сцепления.
Облегченный маховик
Данный вид маховика часто используют для проведения тюнинга двигателя автомобиля. Облегченный маховик — диск, на который надевается предварительно разогретое зубчатое колесо, после остывания которого, маховик приобретает вид шестерни.
Облегченный маховик имеет небольшую массу, в среднем в полтора раза меньше, чем у обычного маховика. Облегченный маховик позволяет автомобильному двигателю достигать максимальных рабочих оборотов, увеличивать мощность на 5-7 %, улучшать разгонную динамику автомобиля.
Маховик облегченного типа изготавливается из износостойкого металла, который способен выдерживать чрезмерные нагрузки при работе двигателя, при этом работать быстро, бесшумно и эффективно.
Маховик двигателя видео:
3.2.3.3 Маховик и его физический смысл
В установившемся режиме работают очень многие машины – станки, прессы, прокатные станы, лесопильные рамы, текстильные машины, генераторы электрической энергии, компрессоры, насосы и т.д. Наилучшее условие для работы всех этих машин – абсолютно равномерное вращение их главного вала (принимаемого обычно в качестве ведущего звена). Колебания скорости главного вала вызывают дополнительные нагрузки, вследствие чего снижаются долговечность и надежность машин. Но поскольку колебания скорости полностью устранить невозможно, нужно хотя бы по возможности сократить их размах. Иными словами, значение коэффициента неравномерности δ надо сделать приемлемо малым. Рассмотрим, каким образом можно решить эту задачу.
Все звенья
механизма обладают инертностью.
Чем
инертнее материальное тело, тем медленнее
происходят изменения его скорости.
Уравнения (3.69)
показывают, что при уменьшении величины
δ возрастает приведенный момент инерции
J
Задачей маховика
является уменьшение амплитуды
периодических колебаний скорости
ведущего звена, обусловленных свойствами
самих механизмов или периодическим
изменением соотношений между величинами
движущих сил и сил сопротивлений.
Подбором массы и момента инерции маховика
можно заставить ведущее звено двигаться
с заранее заданным отклонением от
некоторой его средней скорости.
Маховик является аккумулятором кинетической энергии механизма. Он накапливает ее во время ускоренного движения и отдает обратно во время замедления механизма. Такая аккумулирующая роль маховика позволяет использовать накопленную им энергию для преодоления повышенных полезных нагрузок без увеличения мощности двигателя.
Физически роль
маховика в машине можно представить
следующим образом. Если в пределах
некоторого угла поворота ведущего звена
работа движущих сил больше работы сил
сопротивления (Адв.с.>Ас.с),
то ведущее звено вращается ускоренно
и кинетическая энергия увеличивается.
При наличии в машине маховика приращение
кинетической энергии распределяется
между массами звеньев механизма и массой
маховика, а при его отсутствии все
приращение кинетической энергии должно
быть отнесено к массам звеньев механизма.
Если же Адв.с.< А
Форма маховика
может быть любой.
Но по конструктивным
соображениям наиболее удобной является
форма в виде диска с тяжелым ободом,
колесо со спицами (рисунок 3.20) или другая
форма, симметричная относительно главных
осей инерции. Это позволяет избежать
дополнительных давлений на вал подшипника,
на который насажен маховик.
Итак, чтобы определить размеры махового колеса, нужно знать его массу, а та, в свою очередь, зависит от момента инерции маховика. Существует несколько способов определения момента инерции маховика. Мы остановимся только на двух.
Для чего нужен маховик в автомобиле?
Майк Саузерн
У каждой машины есть маховик. Маховики представляют собой тяжелые металлические диски диаметром от 12 до 15 дюймов с зубьями, прорезанными по окружности. Они прикреплены к задней части коленчатого вала, между двигателем и коробкой передач. Иногда их называют гибкими пластинами при соединении с автоматической коробкой передач, и в этом случае они легче, чем маховики, используемые с механическими коробками передач.
Запуск двигателя
Зубья шестерни, прорезанные по окружности маховика, помогают при запуске двигателя. Стартер двигателя имеет небольшую шестерню (называемую шестерней Бендикс), которая соединяется с маховиком при повороте ключа. Комбинация редуктора Bendix и стартера раскручивает маховик, поворачивает коленчатый вал и начинает цикл сжатия, необходимый для запуска двигателя. После запуска двигателя шестерня Bendix убирается, и маховик может свободно вращаться.
Сглаживание оборотов двигателя
После запуска двигателя коленчатый вал преобразует движение поршней вверх-вниз во вращательное движение. Однако это движение прерывистое, потому что мощность вырабатывается только дважды (для четырехцилиндрового двигателя) или четыре раза (для восьмицилиндрового двигателя) за один оборот двигателя. Масса маховика использует инерцию, чтобы поддерживать вращение коленчатого вала двигателя между каждым из этих срабатываний поршня, поэтому скорость вращения коленчатого вала поддерживается постоянной, и двигатель работает плавно.
Балансировка двигателя
Поскольку поршни смещены относительно центра коленчатого вала, двигатель вибрирует и раскачивается, поскольку каждый поршень срабатывает под разным углом. Тяжелый вес маховика противостоит этому движению из стороны в сторону, помогая стабилизировать и сбалансировать двигатель на опорах и снизить вибрацию по всему автомобилю.
Снижение нагрузки на трансмиссию
Стабилизируя движение двигателя и выравнивая его скорость, маховик снижает износ других компонентов трансмиссии. Хотя двигатель и валы трансмиссии параллельны друг другу, крепления между трансмиссией и осью нет; карданный вал использует универсальные шарниры, которые постоянно меняют угол при повороте. Маховики помогают уменьшить износ этих соединений.
Как помогает вес
Вес маховика — это одна из регулировок, которую производители двигателей используют для адаптации характеристик двигателя к конкретным условиям эксплуатации. Более тяжелые маховики помогают двигателям, работающим под нагрузками, которые могут привести к захлебыванию двигателя; автомобили, которые постоянно тянут тяжелые прицепы, могут выиграть от большего маховика.
Двигатели, которые работают на высоких скоростях, например двигатели гоночных автомобилей, выигрывают от более легкого маховика, чтобы улучшить ускорение на скорости; это может затруднить поддержание плавной работы двигателя на холостом ходу и затруднить ускорение после полной остановки. Вот почему гонщикам нужны пит-бригады, чтобы они помогали заводить машины, толкая их.
Каталожные номера
- 2 Преимущества автомобиля: как работает маховик?
Писатель Биография
Уроженец Северной Каролины Майк Саузерн пишет с 1979 года. Он является автором обучающей книги по гольфу «Безжалостный удар» и редактировал сборник лихих романов. Саузерн обучался электронике в Техническом колледже Форсайта, а также иногда работал плотником.
Другие статьи
Краткое описание маховика
Автор Меган МакКойг
Маховик автомобиля является ключевым компонентом двигателя автомобиля.
Многие люди предполагают, что они точно знают, как работает двигатель автомобиля. Все, конечно, знают, что он заставляет автомобиль двигаться, но знаете ли вы каждую часть трансмиссии? Более того, знаете ли вы, как двигатель поддерживает свое движение?
Маховик транспортного средства является ключевым компонентом, определяющим, как двигатель поддерживает движение, а также как он запускается. Без маховика большинство транспортных средств не смогли бы набрать скорость или продолжить движение. Он предлагает больше целей, чем поддержание импульса, о котором пойдет речь в этом кратком объяснении.
Давайте подробнее рассмотрим, что такое маховик и что он делает для автомобиля.
СВЯЗАННЫЙ: Лети со мной: мы можем накапливать энергию во вращающихся маховиках, чтобы наши автомобили двигались дальше
Что такое маховик?
Через: Flickr Маховики являются ключевым компонентом двигателей большинства автомобилей.
Обычно они используются в автомобилях, а не в самолетах и мотоциклах. Таким образом, вы обычно найдете их в автобусах, автомобилях и поездах. Маховик — это механическое устройство для транспортных средств, которое предназначено для придания массы инерции вращения транспортного средства. Когда он обеспечивает массу, он помогает поддерживать работу двигателя. Таким образом, маховик обеспечивает движение и импульс для поддержания движения транспортного средства.
Маховик работает, сохраняя энергию вращения от изменений скорости, которая позже используется, когда источник энергии становится прерывистым. Например, маховик присутствует в поршневых двигателях, потому что источник энергии, крутящий момент от двигателя, прерывается или останавливается. Таким образом, транспортное средство может продолжать поддерживать движение благодаря маховику.
СВЯЗАННЫЕ: Краткая история двигателя W12
Маховик выполняет несколько функций
Источник: Википедия В большинстве автомобилей маховик служит четырем основным целям.
Во-первых, теперь мы знаем, что маховик используется для обеспечения массы для инерции вращения, чтобы двигатель мог поддерживать движение. Во-вторых, это важный компонент для запуска стартера. Без маховика транспортное средство может с трудом набирать эффективную скорость.
Третье его предназначение — балансировка коленчатого вала. Маховик обычно крепится к задней части коленчатого вала и помогает ему поддерживать баланс, чтобы автомобиль мог преодолевать проблемы при запуске и во время движения. Баланс коленчатого вала позволит водителю поддерживать плавную скорость и движение.
Точно так же четвертая цель маховика — обеспечить плавное соединение между двигателем и трансмиссией. Опять же, маховик обеспечивает плавность и баланс, так что транспортное средство может работать без перерывов в потоке мощности. Без маховика транспортное средство может заметить перебои в потоке мощности, что может нарушить вождение и снизить его мощность. Таким образом, маховик является важным компонентом для обеспечения мощности и движения транспортного средства.
