Motorhelp.ru диагностика и ремонт двигателя

Для тех, кто намучился с поделками от «Измерита», «Друга» и тому подобным Г… предлагаю варианты изготовления топливного манометра своими руками.

Измерение давления топлива является неотъемлемой частью диагностики топливной системы инжекторного двигателя. От того в каком состоянии находится «сердце» системы – топливный насос, зависит состав смеси и следовательно динамика автомобиля и его поведение в различных условиях.
Естественно, для работы потребуется топливный манометр, с помощью которого можно замерить давление и производительность топливного насоса. Предлагаю вашему вниманию подробную статью Сергея Федоренко о том, как сделать топливный манометр своими руками из доступных материалов и запчастей.

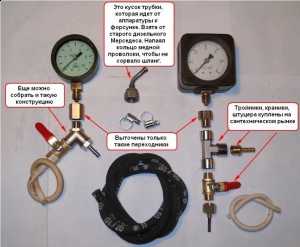

Давно сделал самодельные топливные манометры и они трудятся до сих пор. На рынке были куплены разные манометры, краники, тройники, переходники и хомуты. Все это стоит копейки.

Манометр в сборе:

Наконец и у нас открылся магазин комплектующих и запчастей для холодильного оборудования. Я тут же поспешил его посетить. На прилавке разные штуцера, переходники, муфты, шланги и т.д. Рядом шланги разной длины и цвета.

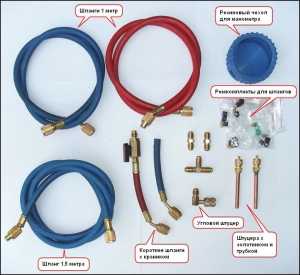

Накупил всего, что может пригодиться в работе:

Чтобы не ошибиться с размером резьбы, взял с собой пластиковый колпачок штуцера рампы. По нему подобрал в магазине переходник и далее по этому переходнику, проверял соответствие резьбы шлангов, переходников и тройников.
По другому, продавщица и не поняла бы, слово — «порт Шредера размером….» вызывало у нее округление глаз, поэтому приходилось указывать пальцем на нужную деталь и проверять соответствие размеров т.к. порты Шредера бывают разных размеров.
Важное примечание.
К ВАЗовскому штуцеру идеально подходят шланги для заправки кондиционеров френом R-22.

На рынке был куплен манометр 100 мм в диаметре, с ценой деления 0,1 кг и классом точности 1,5.
В виду его большого размера, не потребовалось делать дополнительные переходники, все
разместилось на самом манометре.

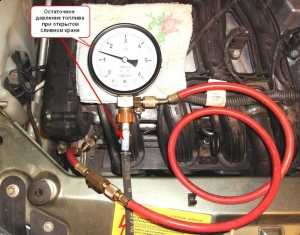

Штуцер сливного крана залит оловом и в нем просверлено отверстие диаметром 1.5 мм. Такое отверстие делаю всегда — на всех манометрах. При тестировании давления топлива, это дает возможность предварительно оценить производительность насоса.

Для предварительной оценки производительности насоса, открываю краник и топливо сливается через трубку в емкость, по остаточному давлению топлива и сужу о производительности насоса и его состоянии. Например, хороший насос, показывает остаточное давление в районе 1-1.5 кг, при показании 0.5 кг насос уже на последнем вздохе и может не перекрыть расход топлива при больших нагрузках.

В шланг добавил еще один кран для того чтобы, при отсоединении манометра от рампы, не допускать слива бензина со всего шланга. При отсоединении от рампы, вначале сбрасываю давление открыв кран слива, после чего, закрываю его и закрываю второй – добавочный кран.

Вообще, штуцера шлангов изготовлены очень продумано и качественно, если быстренько закручивать и откручивать штуцер шланга, то практически ни одной капли бензина не вытекает даже на пальцы.

Уплотнительная резиновая трубка штуцера шланга, выступает над штифтом который надавливает на золотник штуцера рампы.
При закручивании гайки, резиновая трубка уплотняет соединение и при дальнейшем закручивании гайки, резиновое уплотнение сжимается и штифт, находящийся в штуцере шланга, надавливает на золотник рампы открывая этим доступ бензина к манометру.

Изгиб трубки штуцера шланга позволяет без проблем подключаться ко всем рампам ВАЗ, кроме двигателя 1.5л 16кл, тут изгиба не достаточно и шланг упирается в крышку ГРМ. Для возможности подключения к рампе
этого двигателя, нужно либо немного подогнуть трубку (изогнутая трубка показана в сравнении со стандартной –
не изогнутой), либо использовать угловой штуцер, который можно крепить к шлангу под любым углом:

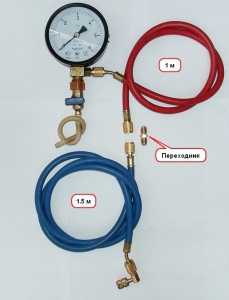

Манометру можно задать любую конфигурацию:

При необходимости выноса манометра в салон автомобиля, для тестировании давления топлива под
нагрузкой в движении, через переходник, добавляется еще один шланг нужной длины.

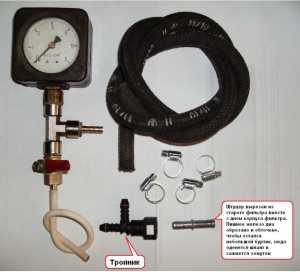

Вот еще один вариант самодельного топливного манометра.

Кусок шланга со штуцером, оставшийся от изготовления сливного крана, приспособил к другому
манометру, теперь через переходник к нему можно добавлять шланги любой длины.

Чертеж штуцера топливного манометра для самостоятельного изготовления:

Резьба штуцера для топливной рампы ВАЗ имеет размер 7/16-20 UNF (20 ниток на дюйм — шаг 1,27 мм). Самый близкий метрический аналог М11×1,25.

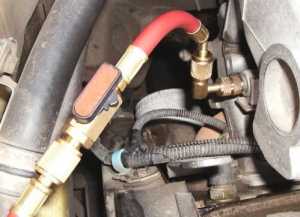

Способ подключения к топливной рампе двигателя автомобиля:

скачать dle 10.6фильмы бесплатно

www.motorhelp.ru

Все о манометр для измерения давления топлива: sapiens4media — LiveJournal

От работы топливной системы автомобиля зависит многое, и, в первую очередь, это безопасность водителя и его пассажиров. При возникновении даже незначительных проблем в работе, машина сразу же начнет вести себя неконтролируемо, дергаться и не слушаться.

Причина может критисяв самых компонентах топливной системы, и чтобы избавиться от подобной проблемы — поломки надо определять точно. Для этого и существуют манометры — приспособление, с помощью которых можно измерить давление топлива и, уже исходя из этого показателя, искать неисправность. Такое приспособление имеет достаточно простую конструкцию, поэтому опытные водители предпочитают самодельным манометрам, чем покупным.

1. Что нам может дать измерение давления топлива?

Часто так бывает, что вроде все в автомобиле функционирует правильно и слаженно, но здесь начинают проявляться необъяснимые проблемы.

На высоких оборотах Ваша машина начинает осуществлять провалы, при езде время от времени дергается, при ускорении вообще глохнет или даже не сдвигается с места. На первый взгляд, объяснить такие неполадки очень сложно и в поиске истины можно взять весь механизм. Однако, в первую очередь следует проверить, правильное давление топлива в рампе. Указанный параметр не находится под контролем электронного блока управления автомобилем (ЭБУ), поэтому понижение этого показателя обязательно приводит к неправильной работе двигателя.

Несомненно, что при очень сильном понижении давления ЭБУ сможет определить наличие неисправности по датчику, который передает наличие кислорода в топливной системе. Реакцией блока управления будет увеличение времени впрыска топлива. Но чтобы откорректировать промежутки между представлениями топлива проходит некоторое время, что и приводит к резким дерганий машины при ее старте. Вот поэтому и появляется потребность в измерении давления топлива в рампе.

Оптимальные показатели давления топлива или когда стоит волноваться

При измерении давления с помощью манометра его оптимальный показатель должен находиться на уровне 2,5 атмосфер при работе автомобиля на холостом ходу. Если в это время немного прибавить газу, то стрелка должна подскочить до уровня 3-3,2 атмосфер. Такая имитация вызвана работой ускорительного насоса и не является свидетельством неисправности.

В целом же на показатель давления топлива влияют следующие важнейшие факторы:

— Регулятор, который определяет уровень давления в рампе;

— Уровень производительности топливного насоса автомобиля.

В первую очередь, недостаток может скрываться в работе топливного насоса, поскольку когда он не может обеспечить нужный уровень давления, то и в рампе оно будет падать. Как мы уже упоминали, ЭБУ сможет немного компенсировать этот недостаток, однако низкое давление исключает возможность работы имитации ускорительного насоса, в результате и становится причиной провалов. Если с работой топливного насоса нет абсолютно никаких проблем, то он дает давление на уровне 5-7 атмосфер.

Для того, чтобы этот уровень в рампе снижался до 2,5-3 атмосфер, в ней установлен специальный регулятор давления. Таким регулятором является специальный перепускной подпружиненный клапан небольших размеров, который также имеет соединения с вакуумной мембраной. Располагается он в области четвертого цилиндра, на рейке. Большим преимуществом этого клапана является то, что он способен корректировать давление топлива не только за счет пружины, но и благодаря изменениям разрядки в коллекторе.

Возможно, это из-за того, что к этому самого регулятора также подключается тонкая трубка, которая и соединяет его с впускным коллектором. Таким образом, если на одной из указанных деталей происходит поломка — давление падает, и даже ЭБУ не может полноценно нивелировать поломку дополнительными действиями. Но кроме регулятора давления топлива (РТП) есть и другие детали автомобильного механизма, неправильная работа которых также может стать причиной изменения показателей давления. Среди них:

-бензонасос;

-форсункы;

-фильтры бензонасоса и т.д.

2. Отправляемся за покупкой манометра для измерения давления топлива

Для того, чтобы в случае возникновения неполадок можно было определить, какой именно давление топлива в автомобиле, можно использовать специальное приспособление — манометр.

Несомненно, что проще всего сделать это на станции технического обслуживания (СТО), однако тогда за работу специалистов Вам придется заплатить и, возможно, немалые деньги. Да и не всегда можно найти время для такой поездки. Поэтому опытные автомобилисты считают, что среди других инструментов и приспособлений для осмотра и ремонта автомобиля у них должен быть свой манометр.

Сегодня автомагазины предлагают широчайший выбор этих приспособлений, среди которых Вы можете выбрать подходящую модель для измерения давления в топливной системе отечественных и иностранных автомобилей.

3. Какие детали нужны для создания самодельного манометра давления топлива?

И так, чтобы самому сделать точное приспособление для измерения давления в топливной системе автомобиля, понадобятся следующие детали:

1. Обычный манометр для измерения давления воздуха в шинах. Его гораздо проще и дешевле приобрести, чем топливный. Многие рекомендуют использовать манометр для автомобилей ВАЗ, поскольку если на нем обвести штуцер для бензина, то можно будет использовать еще и для измерения давления масла. Для этого шланг созданного нами прибора просто прикручивается вместо датчика давления масла.

2. Переходник, роль которого идеально сможет выполнять обычный штуцер. Его резьба должна быть 7 / 16-20 UNF.

3. Бензофильтр. Сам он нам не понадобиться, от него только отрезается штуцер. Концы отрезанного штуцера рекомендуется не розвальцьовуваты.

4. Разъем для топливной системы, который имеет Y-образную форму.

5. Хомуты. Надо взять четыре штуки.

6. бензошланги. Для конструирования манометра нам понадобиться не менее 1 метра.

После покупки всех указанных деталей можем переходить к нашему непосредственной задачи — сбора конструкции манометра.

4 Детальное разъяснение инструкции по сбору самодельного топливного манометра.

Составление самодельного манометра — один из самых быстрых этапов для человека с умелыми руками. Для этого к разъему топливной системы надо будет подсоединить шланг, предварительно разрезанный на три части. Имейте в виду, что место стыков должно быть плотным и не пропускать воздух. Поэтому их очень плотно закрепляем с помощью хомутов.

К одному из концов шланга присоединяем наш воздушный манометр. Его также надо закрепить как можно плотнее, для чего снова используем штуцер и хомут. Вот и все — топливный манометр создан! Для проверки давления топлива Вам всего лишь нужно будет подключить один свободный конец шланга к выходу топливного фильтра, а второй — к входу топливной рампы. Однако процесс измерения давления не такой уж и простой, как может показаться на первый взгляд, поэтому об этом расскажем подробнее.

5. Диагностика давления топлива в автомобиле: как получить правильные замеры?

Измерения давления можно делать совершенно по-разному и при разных режимах работы автомобиля.

Чаще всего получают показатели:

— При включенном зажигании автомобиля. Отмечается, насколько подскочила стрелка по сравнению с тем показателем, на котором она находилась до этого;

— Измерений ХХ;

— Измерений с сброшенной трубкой с регулятора давления топлива (РТП).

В целом, при возникновении малейших неполадок, заставляют Вас заподозрить неисправность топливной системы, следует взять топливный манометр и проводить проверку таким образом:

1. В первую очередь, следует определить то, как работает регулятор давления. Чтобы это понять, надо включить насос на неработающем двигателе. Если никаких поломок и неисправностей нет, то манометр покажет 3 ± 0,2 атмосфер. При опускании показателя давления ниже, чем 2,8 атмосферы, следует задуматься о замене РДП.

Ведь неисправность регулятора является причиной снижения управляемости автомобиля на скоростных режимах. Однако торопиться не стоит, надо еще проверить следующий пункт и только после этого принимать окончательное приговор в отношении исправности РДП.

2. Следующий важный для нас параметр — давление нулевого представления. Это давление насос поднимает без представления топлива, так сказать, на пробу. Его показатель свидетельствует о том, насколько хорошо работает насос и насколько он изношен.

Если показатель будет постепенно снижаться, то это и будет свидетельствовать об износе. Чтобы его измерить, надо с помощью плоскогубцев зажать «обратку». Сразу отметим, что сделать это надо очень резко. При этом, стрелка должна моментально подскочить до показателя предельного значения. Если все будет так, как мы описали — с насосом и его работой никаких проблем нет. Если же стрелка подниматься медленно, то причин этому может быть две:

— Забился топливный фильтр;

— Забилась сетка бензоприйомника.

Но и то, каким будет предельное значение, на которое укажет стрелка, будет свидетельствовать о некоторых важных фактах. На новых насосах стрелка обычно поднимается до 5-6 атмосфер. Водители также отмечают, что нормой для чешских насосов является показатель в 7 атмосфер. Считается, чем ниже максимальное значение — тем ниже будет работа насоса и тем быстрее его придется менять. Однако, даже при опускании этого показателя до значения в 4 атмосферы можете быть уверенными, что авто Ваше ездить еще очень долго.

sapiens4media.livejournal.com

Автодиагностика. Топливный манометр. — DRIVE2

Или Re: Автодиагностика. Продолжаем.
И так топливный манометр. Производителя выяснил, «Измерит» (он же блин, на шланге написан). Очень хороший, качественный манометр. Но, как оказалось, моя доработка, описанная ранее, оказалась весьма неудачной. А именно, краник для слива ОЖ течёт и прежде, чем сливаемое топливо пробежит по трубке в специально предназначенную ёмкость, все руки и подкапотка будут залиты топливом.

Возможно, это решение и подойдёт тем, кто пользуется манометром исключительно для обслуживания личного автомобиля, раз в год. Но не для ежедневного использования. Кроме того этот краник не удобно откручивать, постоянно заедает, а не затянешь сильнее потечёт. Столкнулся с необходимостью ещё одной доработки. Необходимо было повысить универсальность. Дело в том, что наши машины без проблем диагностируются с применением шланга из комплекта, с иномарками же уже сложнее. А они последнее время стали появляться у меня на обслуживании. На некоторых и не предусмотрено штуцера для подсоединения манометра. Там нужно подсоединяться в разрыв. ДА, что там иномарки, даже с нашими трудности возникают. Возьмём классику. Ну так там тупо сделан штуцер, а на горячем авто вообще сложность подсоединиться. Там удобнее в разрыв.

Сперва решил прицениться сколько стоит покупной набор с переходниками. В городе таких нет. Куда смотреть? Конечно же к братьям китайцам. ru.aliexpress.com/item/TU…1.html?recommendVersion=1 Вот не плохой наборчик. Ценник с пересылкой не особо кусающийся, но… А, как же хенд мейд? А куда девать старый манометр, который исправно работает? Решил всё же сам сделать. Идея реализации универсальности пришла не ожиданно. Нужно было подключиться в разрыв, был сделан переходник.

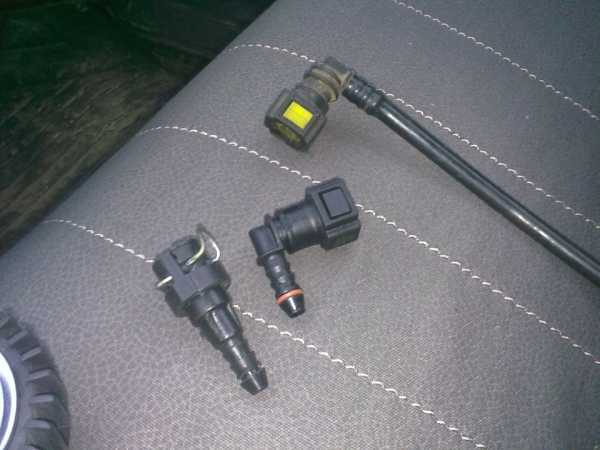

Тройник один штуцер отрезан, в него на космофен посажен кусок штуцера от топливного фильтра. Что сделать с другой стороны шланга? Нужны быстросъёмы. Были приобретены разные быстросъёмные штуцера.

И решение пришло попутно.

Да забежал вперёд. Как это получилось?

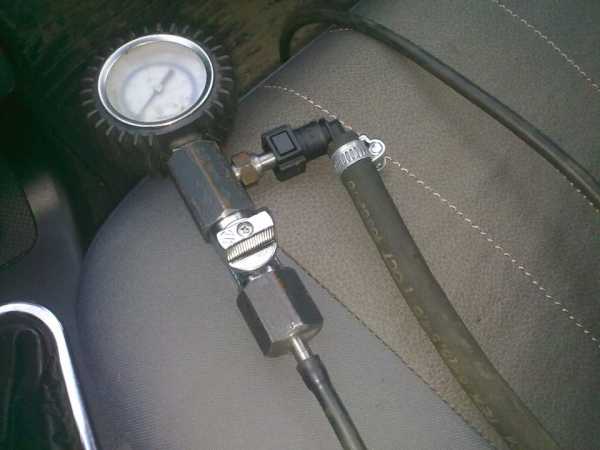

В магазине был куплен краник, токарю были заказаны переходники. Манометр краник — краник ма

www.drive2.ru

Motorhelp.ru диагностика и ремонт двигателя

Для тех, кто намучился с поделками от «Измерита», «Друга» и тому подобным Г… предлагаю варианты изготовления топливного манометра своими руками.

Измерение давления топлива является неотъемлемой частью диагностики топливной системы инжекторного двигателя. От того в каком состоянии находится «сердце» системы – топливный насос, зависит состав смеси и следовательно динамика автомобиля и его поведение в различных условиях.
Естественно, для работы потребуется топливный манометр, с помощью которого можно замерить давление и производительность топливного насоса. Предлагаю вашему вниманию подробную статью Сергея Федоренко о том, как сделать топливный манометр своими руками из доступных материалов и запчастей.

Давно сделал самодельные топливные манометры и они трудятся до сих пор. На рынке были куплены разные манометры, краники, тройники, переходники и хомуты. Все это стоит копейки.

Манометр в сборе:

Наконец и у нас открылся магазин комплектующих и запчастей для холодильного оборудования. Я тут же поспешил его посетить. На прилавке разные штуцера, переходники, муфты, шланги и т.д. Рядом шланги разной длины и цвета.
Накупил всего, что может пригодиться в работе:

Чтобы не ошибиться с размером резьбы, взял с собой пластиковый колпачок штуцера рампы. По нему подобрал в магазине переходник и далее по этому переходнику, проверял соответствие резьбы шлангов, переходников и тройников.
По другому, продавщица и не поняла бы, слово — «порт Шредера размером….» вызывало у нее округление глаз, поэтому приходилось указывать пальцем на нужную деталь и проверять соответствие размеров т.к. порты Шредера бывают разных размеров.
Важное примечание.
К ВАЗовскому штуцеру идеально подходят шланги для заправки кондиционеров френом R-22.

На рынке был куплен манометр 100 мм в диаметре, с ценой деления 0,1 кг и классом точности 1,5.
В виду его большого размера, не потребовалось делать дополнительные переходники, все
разместилось на самом манометре.

Штуцер сливного крана залит оловом и в нем просверлено отверстие диаметром 1.5 мм. Такое отверстие делаю всегда — на всех манометрах. При тестировании давления топлива, это дает возможность предварительно оценить производительность насоса.

Для предварительной оценки производительности насоса, открываю краник и топливо сливается через трубку в емкость, по остаточному давлению топлива и сужу о производительности насоса и его состоянии. Например, хороший насос, показывает остаточное давление в районе 1-1.5 кг, при показании 0.5 кг насос уже на последнем вздохе и может не перекрыть расход топлива при больших нагрузках.

В шланг добавил еще один кран для того чтобы, при отсоединении манометра от рампы, не допускать слива бензина со всего шланга. При отсоединении от рампы, вначале сбрасываю давление открыв кран слива, после чего, закрываю его и закрываю второй – добавочный кран.

Вообще, штуцера шлангов изготовлены очень продумано и качественно, если быстренько закручивать и откручивать штуцер шланга, то практически ни одной капли бензина не вытекает даже на пальцы.

Уплотнительная резиновая трубка штуцера шланга, выступает над штифтом который надавливает на золотник штуцера рампы.
При закручивании гайки, резиновая трубка уплотняет соединение и при дальнейшем закручивании гайки, резиновое уплотнение сжимается и штифт, находящийся в штуцере шланга, надавливает на золотник рампы открывая этим доступ бензина к манометру.

Изгиб трубки штуцера шланга позволяет без проблем подключаться ко всем рампам ВАЗ, кроме двигателя 1.5л 16кл, тут изгиба не достаточно и шланг упирается в крышку ГРМ. Для возможности подключения к рампе
этого двигателя, нужно либо немного подогнуть трубку (изогнутая трубка показана в сравнении со стандартной –
не изогнутой), либо использовать угловой штуцер, который можно крепить к шлангу под любым углом:

Манометру можно задать любую конфигурацию:

При необходимости выноса манометра в салон автомобиля, для тестировании давления топлива под
нагрузкой в движении, через переходник, добавляется еще один шланг нужной длины.

Вот еще один вариант самодельного топливного манометра.

Кусок шланга со штуцером, оставшийся от изготовления сливного крана, приспособил к другому
манометру, теперь через переходник к нему можно добавлять шланги любой длины.

Чертеж штуцера топливного манометра для самостоятельного изготовления:

Резьба штуцера для топливной рампы ВАЗ имеет размер 7/16-20 UNF (20 ниток на дюйм — шаг 1,27 мм). Самый близкий метрический аналог М11×1,25.
Способ подключения к топливной рампе двигателя автомобиля:

скачать dle 10.6фильмы бесплатно

motorhelp.ru

Диагностика по давлению топлива | CHIPTUNER.RU

© Алексей Пахомов, aka Is_18, г.Ижевск

Давление топлива – один из самых важных с точки зрения диагностики параметров двигателя. От него зависит состав смеси, а следовательно, и поведение автомобиля в различных режимах. Попробуем свести в систему методы диагностики по давлению топлива.
Естественно, для работы потребуется топливный манометр. Лучше всего приобрести прибор с крупной удобочитаемой шкалой, предел измерения – 5–6 кгс/см2. Например, такой, как на фото. Использование манометров с пределом до 10–12 кгс/см2, применяемых при диагностике иномарок, вряд ли целесообразно из-за относительной неточности в диапазоне 2–3 кгс/см2.
Итак, подключаем манометр и диагностический сканер.

1. Первым делом оцениваем работу регулятора давления. Для этого на неработающем двигателе включаем насос. Манометр должен показать 3.0+/-0.2 кгс/см2. Если давление ниже 2.8 кгс/см2, лучше поменять РДТ, потому что на мощностных режимах машина будет туповата. Окончательный приговор РДТ выносим только после следующего пункта.

2. Далее проверяем давление нулевой подачи. Название параметра говорит само за себя – это давление, развиваемое насосом, как говорят, «на пробку», то есть топливо при этом не подается. Косвенно этот параметр говорит об остаточном ресурсе насоса, при износе он постепенно уменьшается.

Итак, берем круглогубцы и пережимаем «обратку». Сделать это нужно достаточно резко. Стрелка манометра должна буквально метнуться к предельному значению. Если она поднимается медленно, то, возможно, забит топливный фильтр или сетка бензоприемника. Само же предельное значение говорит о многом. Если насос новый, оно достигнет 5–6 кгс/см2, а на насосах производства Чехии – до 7 кгс/см2. В любом случае, если давление превысило 5 кгс/см2, то насос обладает достаточным ресурсом. В мануалах приводятся различные значения давления нулевой подачи, при которых насос якобы требует замены. Но на практике, если насос «на пробку» давит хотя бы 4 кгс/см2, ему еще ездить и ездить. Реально клиенты жалуются на тупизну автомобиля, когда этот параметр уже не дотягивает до трех «очков».

3. Выключаем насос. Давление должно упасть примерно на 0.7 кгс/см2 и остаться на этом
уровне. Если сразу падает на ноль, то либо неисправен обратный клапан насоса, либо РДТ. Этот дефект, конечно, не смертелен, и часто устраняется кратковременным пережатием «обратки». Если выяснится, что «виноват» РДТ, его можно заменить, но менять из-за обратного клапана бензонасос не представляется целесообразным, во всяком случае, по мнению клиентов.

4. Заводим двигатель. Внимательно следим за стрелкой манометра. Вот здесь-то и пригодится крупная шкала. Стрелка может слегка дрожать, это следствие больших пульсаций абсолютного давления (давления во впускном ресивере). Эти пульсации – тема отдельного разговора, пока что забудем о них. Но если стрелка не дрожит, а «гуляет», причем в достаточно широких пределах (до 0.3 кгс/см2), то наверняка забита сеточка бензоприемника. Например, так на фото. (прим. от Sим – это еще не самый экстремальный вариант – более «кр
