Замена шаровой lada 21074 (ваз 21074)

Запчасти на Вазовскую классику будут выпускаться до тех пор, пока последняя копейка не погибнет под колесами погрузчика металлолома Mitsumi. А будет это не скоро, потому что новых автомобилей выпускают у нас все меньше, покупают тем более реже, а запчасти нужны всегда. Исследования рынка шаровых опор на Жигули классических моделей мы делать не станем, но поинтересуемся по чем, а главное зачем покупать железо для подвески Ваз заднеприводных моделей.

Содержание:

Почем опоры для семерки
Конструкция передней подвески Ваз 2107
Замена шаровых опор на Ваз 2107
Съемник шаровых опор Ваз 2107

Содержание

1 Почем опоры для семерки
2 Конструкция передней подвески Ваз 2107
3 Замена шаровых опор на Ваз 2107
4 Съемник шаровых опор Ваз 2107
- - 4.0.1 Источники

Почем опоры для семерки

Расходная запчасть, причем не только шаровые опоры ВАЗ 2107 цена которых интересна нам прежде всего, но и многое другое железо на классику имеет страшную популярность.

Это связано и с конструктивными особенностями, и с ресурсом самого железа. Мы привели сравнительную таблицу шаровых опор для классики ВАЗа и для модерна, то есть переднеприводных моделей. Как видим, берут больше классику, потому что ресурс у нее меньше, а продавать выгоднее именно ее, поскольку комплект опор на 2107 — это 4 штуки, а на макферсоновские переднеприводные модели — только две. Отсюда и цены, и очередь из производителей. Вот инфографика.

Как бы там ни было, рынок рынком, а ездить в конечном итоге нам. Поэтому посмотрим на шаровую опору ВАЗ 2107 не как на товар, а как на необходимую деталь передней подвески.

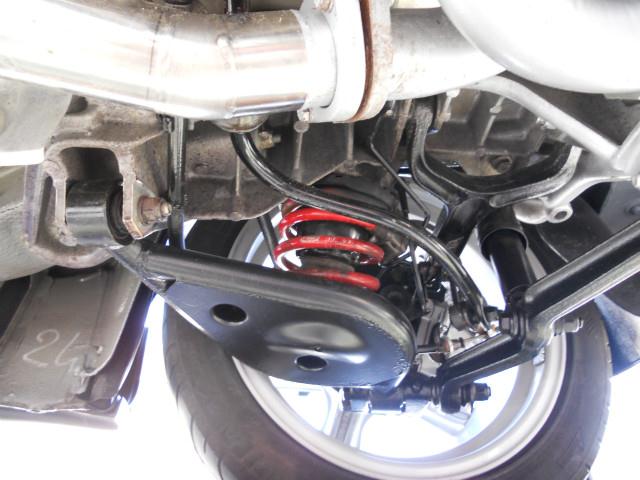

Конструкция передней подвески Ваз 2107

Поэтому и ставят его спереди на очень недорогие автомобили. Сзади МакФерсон может стоять в Мерседесе, в Кадиллаке, в БМВ — это подвеска номер один для дорогих семерок. Но дело не в этом.

Конструктивно, двухрычажная подвеска значительно лучше держит машину в повороте, лучше управляется и стабильнее по курсовой устойчивости. Происходит это за счет большего количества точек крепления подвижной части подвески, если не вдаваться в подробности. И ВАЗ 2107 — прекрасный пример того, как крепкая и неприхотливая конструкция без особенных проблем протянула на конвейере почти 50 лет. Этой схемой пользуются и до сих пор, и пользоваться будут долго. Хотя слабое место в ней — шаровая опора.

Замена шаровых опор на Ваз 2107

Опора представляет собой резьбовой палец, который с одной стороны имеет шаровую головку. Она опирается в прокладку из полиуретана или другого пластика, а втулка и шаровая часть пальца завальцованы в безразборный корпус из оцинкованного металла. Корпус шаровой опоры крепится к рычагу, верхнему или нижнему, а конусная резьбовая часть фиксируется к поворотному кулаку. Таким образом, кулак зафиксирован не жестко, а может поворачиваться вместе с колесной ступицей и сохранять вертикальное положение при работе подвески. Простая и гениальная схема.

Только ресурс шаровых опор изначально был рассчитан для ФИАТ 124, а Фиаты по нашим дорогам ездили не так часто. Несмотря на доработки подвески, которые предпринимали итальянцы при сдаче проекта Ваз 2101, опора так и осталась слабым звеном и требовала более частой замены, чем рекомендовал завод.

Проверить шаровую опору на работоспособность достаточно просто. Можно даже не поднимать машину на домкрате, а просто покачать колесо в горизонтальной плоскости. Если есть люфт — одно из двух. Или опора, или ступичный подшипник. Но подшипник предупреждает о своих намерениях уйти в отставку гулом, а опора просто молча может отвалиться посреди дороги. Поэтому контроль состояния шаровой — дело ответственное.

Съемник шаровых опор Ваз 2107

Шаровая опора заменяется достаточно просто. Единственная сложность может ждать самодеятельного автослесаря при демонтаже детали из шкворня. Благодаря тому, что палец опоры имеет конусную поверхность, а отверстие шкворня тоже конусное, сопряжение получается очень плотное и надежное, что в принципе очень правильно. Только при демонтаже без съемника придется попотеть. Съемник служит для принудительного распряжения опоры и шкворня механическим выпрессовыванием. Есть съемники нескольких типов, в том числе и универсальные, которые можно применять и для разборки наконечников рулевых тяг.

После того, как гайка опоры будет сорвана и откручена, съемник просто устанавливается на шкворень, резьбовой винт выталкивает палец опоры из отверстия, после чего можно демонтировать старую опору, открутив гайки на рычаге, и устанавливать новую. Кроме самой опоры в комплект поставки входят:

пыльник
гайка резьбового пальца;
комплект крепежа для крепления к рычагу.

Перед установкой не помешает хорошенько набить резиновый пыльник смазкой Литол 24 или другой консистентной смазкой, которая не боится воды. Объезжайте глубокие ямы, берегите опоры и удачных вам дорог!

Читайте также Замена крестовины карданного вала ВАЗ 2107, Бесшумные замки на ваз 2107

Добро пожаловать! Шаровые опоры — это очень серьёзный элемент передней подвески, автомобилей ВАЗ классика это касается особенно. Там шаровых опор присутствует вдвое больше, чем в переднеприводных автомобилях (4 штуки), за счёт чего автомобиль становится более опасным. Ведь если не уследить и ездить на автомобиле, на котором шаровые опоры вышли из строя, то колесо может просто завалиться на бок. Если Вы будете ехать в это время, то машина сразу же потеряет управление и остановить её будет очень и очень трудно. Яркий пример мы Вам хотим продемонстрировать на видеоролике ниже, где шаровая опора выходит из строя, а правое колесо у автомобиля просто заваливается на бок.

Примечание! Чтобы осуществить диагностику шаровых опор, Вам потребуются монтировка либо монтажная лопатка, либо лом; кроме того, очень тоненькая палочка нужна будет либо металлическая, либо просто веточка, но, что очень важно, палочка должна быть ровная, без изгибов и тому подобного.

(Лучше всего использовать металлическую палочку длиной 5,6 см). И кроме этого всего, будет нужна ещё линейка и небольшой ножичек. Или вместо палочки, линейки и ножа возьмите хороший штангенциркуль, который эти все инструменты заменит!

Краткое содержание:

Диагностика шаровых опор
Дополнительный видео-ролик

Когда нужно производить диагностику шаровых опор?

Всё зависит от местности, где автомобиль эксплуатируется. Если же он эксплуатируется у Вас в очень крупных городах (такие, как Москва), в самом центре города, в основном на идеальных дорогах, либо же в Санкт-Петербурге, где дороги явно не уступают, то с диагностикой подвески можете даже не заморачиваться. Просто раз в год или каждые 100 000 км поглядывайте туда, всё проверяйте и ездите дальше. Но, в основном, автомобили марки «жигули» эксплуатируются в небольших городах, сёлах и тому подобных местах, где дороги, как говорится, оставляют желать лучшего.

В таком случае диагностику всей подвески в целом, а также диагностику шаровых опор нужно производить как можно чаще, примерно раз в 20 000 км. Или же после хорошего наезда в глубокую яму на скорости. Таким образом Вы всегда будете уверены в своём автомобиле и не побоитесь эксплуатировать его, так как после тщательной проверки будете с высокой точностью знать о том, что подвеска полностью исправна.

Примечание! Мало кто придерживается этого, ведь каждые 20 000 км заглядывать в подвеску авто довольно накладно людям, которые чуть ли не каждый день ездят, а эти 20 000 км накатают за очень короткий период. В таком случае диагностику шаровых опор можно производить сразу же после появления глухого стука в передней части авто или при наезде на яму. Обычно такой звук и появляется, когда одна из опор выходит из строя, но пока этот звук не услышишь, не поймёшь, правильно ли работают шаровые опоры или же нет. Возможно, эти стуки даже могут померещиться. Поэтому, чтобы такого не произошло и просто так Вы не лезли в подвеску автомобиля, взгляните внимательно на ролик ниже, в котором демонстрируется автомобиль с неисправной и шумящей шаровой опорой.

Как продиагностировать шаровые опоры на ВАЗ 2101-ВАЗ 2107?

Примечание! Диагностируются шаровые опоры несколькими способами, самым правильным из которых является последний (третий) способ. Если действовать согласно ему, то Вы сразу же поймёте, нуждается ли опора в замене или пока ещё нет. Но есть большой минус в этом способе, ведь чтобы осуществить его, нужно будет снять шаровые опоры с автомобиля, а для этого нужно время. Поэтому таким способом мало кто шаровые опоры проверяет на исправность. С другой стороны, если правильно выполнять другие два способа проверки, то они тоже дадут свой результат. И если шаровые опоры будут очень сильно повреждены, то, проверив их такими способами, можно будет тоже понять, что они неисправны и подлежат замене.

Способ первый (вывешивание автомобиля и нагружение передней подвески):

Сперва сорвите все гайки крепления колеса к автомобилю, после чего приподнимите автомобиль с помощью домкрата. Как только он будет висеть в воздухе, полностью раскрутите гайки и снимите нужное колесо с автомобиля (читайте статью «Замена колеса на ВАЗ»). После проделанной операции подложите под рычаг нижней подвески дощечки (указаны красной стрелкой) и опустите автомобиль на них. После этого у Вас должно будет получиться так, что автомобиль лёг полностью на подвеску, а если быть точнее, то на пружину. Та часть, на которую одевается колесо (указана синей стрелкой), должна будет повиснуть в воздухе. На этом всё, приступайте к проверке.

Для осуществления проверки шаровых опор на автомобиле, посредством вывешивания автомобиля, проделайте следующее. Для начала возьмите в руки монтировку (как вариант, лом или монтажную лопатку), после чего вставьте её так, как показано на фотографиях ниже. На большом фото показывается то, как нужно фиксировать монтажную лопатку при проверке верхней шаровой опоры, на маленьком фото — то, как нужно фиксировать её при проверке нижней шаровой опоры. На маленьком фото мало что видно и трудно понять, куда монтажную лопатку нужно вставлять. Но когда будете вживую работать с автомобилем, то сразу всё поймёте и, использовав лопатку как рычаг, поперемещайте её то вниз, то вверх, то вниз, то вверх и т.д. Во время осуществления этой процедуры не повредите пыльник, будьте аккуратны. В том случае, если опора сильно повредится, то подвеска будет сильно гулять и от небольшого усилия уже перемещаться. В таком случае шаровые опоры подлежат замене.

Примечание! Данным способом лучше всего проверять только верхние шаровые опоры, потому что нижние опоры проверяются чуть-чуть по-другому. Более подробно о том, как это сделать, читайте в способе 2 ниже!

Способ второй (проверка нижних шаровых опор с помощью штангенциркуля):

Начнём сперва с того, что не у всех автолюбителей присутствуют штангенциркули. Если и Вы в оказались в этом числе, тогда возьмите нож, тоненькую проволочку и линейки и также приступайте к проверке. Вначале нужно будет воспользоваться гаечным ключом размером «на 7 мм» (или накидным) и выкрутить полностью с их помощью нижнюю пробку шаровой опоры (указана красной стрелкой). Затем в отверстие засуньте штангенциркуль (на некоторых штангенциркулях специальная тонкая часть есть) и замеряйте расстояние, на которое он войдёт. Если же не получается штангенциркуль засунуть (он упирается в землю например, а домкрата нет) или если его нет, то берите тоненькую проволочку, засовывайте её в отверстие до упора, делайте ножом надрез вровень с торцом шаровой опоры и вынимайте её. Потом измерьте расстояние от конца проволоки и до этого надреза при помощи линейки. Если это расстояние больше, чем 11,8 мм, то шаровая опора подлежит замене.

Способ третий (снятие шаровых опор и визуальных их осмотр):

Это самый долгий способ, но зато Вы будете точно знать, исправны ли шаровые опоры или уже есть в них люфт и они уже все разбиты. Для того, чтобы этот способ осуществить, снимите нужные для Вас шаровые опоры с автомобиля (Как это сделать, читайте в статье «Замена шаровых опор на ВАЗ»), после чего осмотрите внимательно пыльник шаровых опор. На нём не должны будут присутствовать трещины, разрывы и тому подобные дефекты. Затем снимите полностью пыльник; убедитесь, что смазка в шаровой опоре есть и что вода, грязь и тому подобное в шаровой опоре отсутствует. Следом возьмитесь рукой за кончик шарового пальца (см. фото ниже) и покачайте его из стороны в сторону. Палец должен будет перемещаться от усилия руки, но тяжело. Если палец болтается и легко перемещается, или же если Вы его даже с места сдвинуть не можете, то такая шаровая опора считается неисправной и подлежит замене.

Дополнительный видеоролик

Более детально посмотреть процесс проверки шаровых опор Вы можете в видео-ролике, который находится ниже:

Источники

http://ladamaster.com/sharovye-opory-vaz-2107-cena
http://vaz-russia.ru/remont/diagnostika-sharovyih-opor-na-vaz-2101-vaz-2107.html

как снять и установить задние и передние амортизаторы

Содержание

Как устроены амортизаторы ВАЗ 2110, 2111, 2112 + схема
Обслуживание и замена стоек
- Почему стучит подвеска и авто плохо управляем: признаки износа
Как поменять амортизаторы на ВАЗ серии 2110
- Инструменты для снятия и обратной сборки
- Замена передних с видео
- Меняем своими руками задние + видео
Особенности проведения работ, полезные советы

Автомобили ВАЗ семейства 2110 достаточно совершенны с точки зрения конструкции подвески. При этом удачная схема расположения элементов даёт возможность самостоятельно производить обслуживание и ремонт. Амортизаторы (стойки) фактически относятся к расходным материалам. Их замена предусмотрена регламентом технического обслуживания. Стоимость задних и передних узлов небольшая, однако владельцы автомобилей вынуждены доплачивать за работу СТО. Изучив материал, вы научитесь выполнять обслуживание самостоятельно.

Как устроены амортизаторы ВАЗ 2110, 2111, 2112 + схема

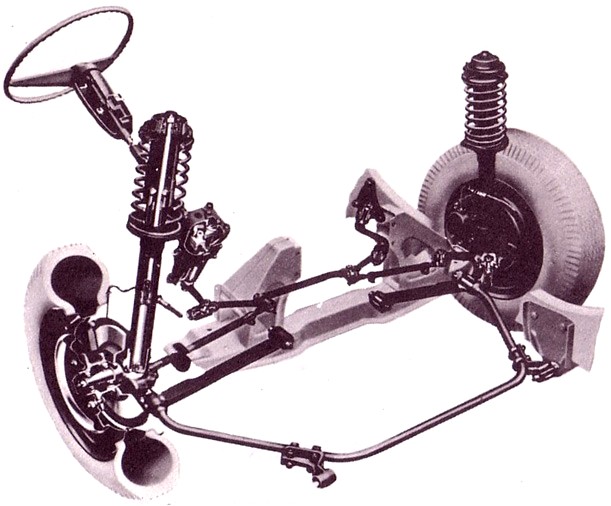

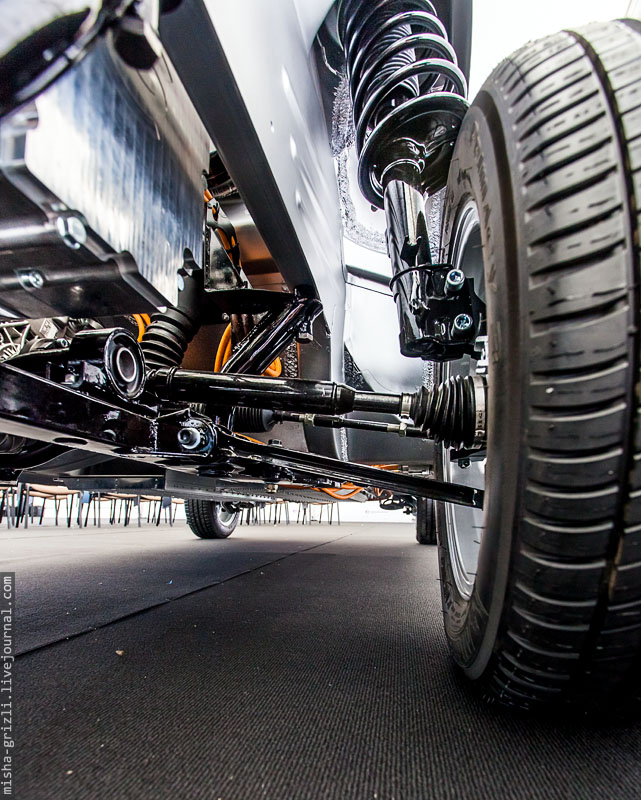

Передняя подвеска. Представляет собой классику для переднеприводных авто — стойки Макферсона.Стойки типа Макферсон
Конструкция имеет как достоинства, так и недостатки. Основное преимущество — достаточно высокие показатели комфорта и управляемости при низкой стоимости производства. К тому же у Макферсон — компактная схема, что позволяет уменьшить размеры передней части легковых автомобилей.
Главная особенность — отсутствие верхнего рычага подвески. Упругий элемент (пружина) и амортизатор объединены на одной оси, которая является поворотной. Верхняя часть стойки опирается на усиленную чашу в брызговике крыла с помощью опорно-поворотного подшипника.
Задняя подвеска выполнена по «Н» образной схеме и является полузависимой. Амортизаторы для компактности объединены с пружинами на одной оси. Хорошая ремонтопригодность обеспечена простотой конструкции и возможностью менять пружину и амортизатор отдельно.
Схематическое изображение полузависисомй стойки и её составляющих

Конструкция не обеспечивает идеальную управляемость спортивного авто, но невысокая стоимость перевешивает все возможные недостатки.

Обслуживание и замена стоек

Периодичность осмотра и замены амортизаторов определена инструкцией по техническому обслуживанию. Однако состояние отечественных дорог и пренебрежение нормами загрузки автомобиля приводит к ускоренному износу этих элементов.

Почему стучит подвеска и авто плохо управляем: признаки износа

Автомобиль подпрыгивает на неровностях, колебания кузова не гасятся.
Сильная вибрация на дороге типа «стиральная доска».
На неровностях движение подвески отдаётся в рулевое колесо.
Увеличен тормозной путь при исправной тормозной системе.
При вхождении в поворот на безопасной скорости наблюдается снос или занос автомобиля (в зависимости от того, передние или задние стойки вышли из строя).
Характерные стуки в подвеске при исправных стойках стабилизатора. Также деталь может греметь.
Нестабильное поведение автомобиля на прямой дороге.

Кроме того, состояние амортизаторов можно проверить визуально.

Как поменять амортизаторы на ВАЗ серии 2110

Совет: За сутки до замены необходимо смочить крепёжные элементы проникающим растворителем ржавчины, керосином или WD-40.

Инструменты для снятия и обратной сборки

Для работы потребуется следующий инструмент:

Набор шестигранных головок от 10 до 22 мм с трещоткой.
Рожковые и накидные ключи той же размерности.
Съёмник для демонтажа рулевых тяг.
Ключ для удержания штока.
Стяжки для фиксации пружин.
Монтировка или небольшой ломик.
Домкрат, опоры, колодки под колеса.
Мощная отвёртка с плоским наконечником.

Замена передних с видео

С помощью специализированного ключа ослабляем гайку штока.
Спецключом ослабляем гайки
Затем необходимо ослабить три гайки, которые крепят стойку к опорной чаше.
Используем стандартный инструмент из набора
Поднимаем кузов автомобиля домкратом, подставляем под него опору.
Освобождаем нижнюю часть стойки от рулевых тяг, отсоединяем ступицу.
Внимание! При работе стараемся не повредить тормозной шланг.
Откручиваем гайки крепления стойки к опорной чаше, извлекаем стойку из полости крыла.
Полностью откручиваем гайки и демонтируем аморизатор
Фиксируем стяжкой пружину и демонтируем её со стойки, после чего комплект можно разобрать и диагностировать каждый компонент.
Редко кто-то покупает и ставит стойку в сборе
После замены изношенных частей стойка собирается в единый элемент. Установить всё надо в обратном порядке.

Процесс замены наглядно изображен на видео:

Меняем своими руками задние + видео

В первую очередь необходимо демонтировать обивку полости багажника, чтобы получить доступ к опорным чашам задних стоек.
Не поддомкрачивая автомобиль, надо ослабить гайку штока с помощью специального ключа.
Гайки ослабляются, но пока не снимаются полностью
Затем задняя часть автомобиля поднимается на домкрате, под неё подставляется опора.
Двумя ключами откручиваем нижнее крепление стойки. Для извлечения опорного болта воспользуйтесь домкратом. С его помощью можно изменить наклон рычага подвески и ослабить узел крепления.
Для работы используется два инструмента
Открутите верхние гайки штока и извлеките стойку в сборе. Резиновую прокладку, разделяющую кузов и пружину, следует заменить вне зависимости от состояния.
Замените изношенные компоненты и соберите стойку.
Поставить отремонтированную следует также в обратной последовательности. Внимательно следите за совмещением крепёжных элементов.
Внимательно следите за правильностью углов установки

Начинающим мастерам поможет видео:

Особенности проведения работ, полезные советы

Если гайка прочно прикипела к болту и не откручивается, не следует применять молоток или кувалду. После обработки проникающим растворителем узел можно прогреть с помощью строительного фена и легко снять деталь. Не направляйте горячий воздух на пластиковые и резиновые детали!
Для повышения усилия используйте ключи с длинной рукоятью. Можно применить удлинитель из стальной трубы.
При работе с прикипевшим крепежом не используйте рукоятки-трещотки и динамометрические ключи. Сначала «сорвите» заклинившую гайку обычным ключом.
При работе с элементами подвески не затягивайте крепёжные элементы сразу. Закрутите гайки с небольшим усилием и опустите автомобиль на землю (без домкрата и опор), после чего произведите окончательную затяжку с помощью динамометрического ключа.
Если у вас недостаточно опыта в проведении подобных работ, фотографируйте процесс разборки. Это поможет правильно собрать узел после ремонта.

Необходимо помнить, что подвеска напрямую связана с безопасностью управления. Поэтому после сборки тщательно проверьте правильность установки и крепления всех узлов. Перед выездом на дороги общего пользования совершите пробную поездку на площадке без интенсивного движения.

Замена и ремонт стоек амортизаторов в переднеприводных моделях ВАЗ — регулярная процедура, которую желательно освоить любому автовладельцу. Тем самым вы избежите дополнительных затрат на посещение автосервиса.
