Электромагнитные замки «ALer»

Схема подключения замка ALer подразумевает управление нормально разомкнутыми контактами (N.O.). Это удобно в случае совместной работы с домофонами, где управление осуществляется именно такими контактами.

Подключение

Предусмотрено два варианта управления (открывания) нормально разомкнутыми контактами:

  1. Подключением розового (чёрного) провода к плюсу питания. При этом жёлтый постоянно соединён с минусом.
  2. Подключением жёлтого провода к минусу. При этом розовый (чёрный) постоянно соединён с плюсом.

В том случае, когда для управления замком есть только нормально замкнутые контакты (N.C.), достаточно включить их в разрыв цепи питания.

В восмижильном кабеле замка расположены провода питания, провода управления и провода датчиков состояния:

Красный — плюс питания
Синий — минус питания
Розовый (или Чёрный) — управление «плюсом»
Жёлтый — управление «минусом»
Зелёный и Белый — Выход реле датчика Холла
Коричневый и Серый — Выход геркона

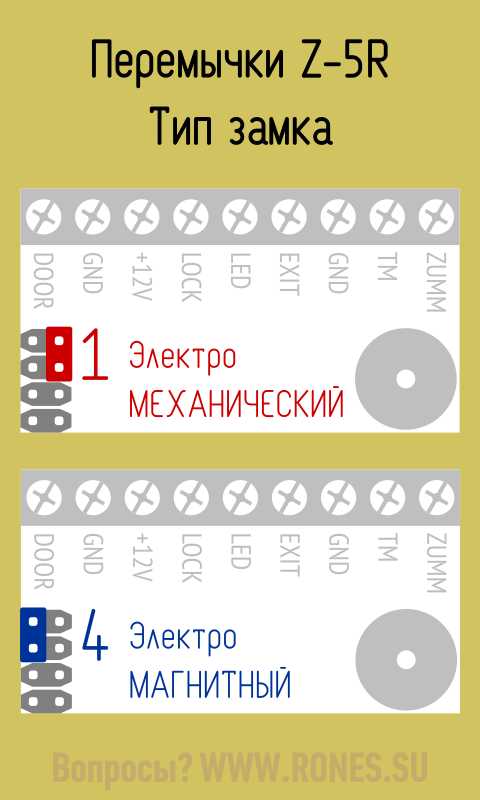

При работе замка Aler с контроллером Z-5R ▼ необходимо установить перемычку на контроллере в положение №1.

Параметры

Производитель: группа компаний «ЭКСКОН»
Торговая марка: «Aler»

Особенности:

  • Датчик контроля срабатывания замка (датчик Холла)
  • Датчик положения двери (геркон)
  • Световая индикация состояния замка
  • Возможные цвета корпуса: коричневый, серый и белый

Модель замка

AL-150 PRemium

AL-200 PRemium

AL-300 PRemium

AL-400 PRemium

Удерживающее усилие 150 кГс 200 кГс 300 кГс 400 кГс
Ток потребления при 12 VDC 280 мA 350 мA 350 мA 500 мA
Ток потребления при 24 VDC 150 мA 150 мA 180 мA 220 мA
Габариты корпуса (мм) 150x33x19,5 230x30x19,5 230x38x25,5 225x42x26,5
Габариты якоря (мм) 126х32,5х14,5 198х31х14,5 195х42х14,5 195х42х14,5
Датчик положения двери

«Сухой» контакт геркона. Режим охраны — нормально замкнутый

Максимальная коммутируемая мощность геркона

1 Вт

5 Вт

Диапазон коммутируемых токов

от 5 мкА до 1,0 А

Диапазон коммутируемых напряжений

от 20 мВ до 24 В

Датчик контроля замка

«Сухой» контакт реле. Режим охраны — нормально замкнутый

Максимальный коммутируемый ток

0,4 А

Максимальное коммутируемое напряжение

60 В


Все материалы по теме «Контроль доступа»





Поделиться новостью в соцсетях

rones.su

подключение центрального замка

Центральный замок — электромеханическая система централизованной блокировки замков дверей автомобиля, которая позволяет одновременно закрыть или открыть все двери автомобиля, поворотом ключа в замке одной двери или пультом (брелком) дистанционного управления, который вмонтирован в ключ или в отдельный брелок управления. Вместе с дверьми система закрывает и открывает багажник и люк топливного бака, если он оснащен приводом (актуатором).  При наличии в автомобиле электрических  стеклоподъемников, центральный замок может иметь систему «комфорт» которая автоматически закрывает все стекла и люк автомобиля.

Центральный замок, это сложная система состоящая из многих компонентов и чтобы подключить сигнализацию к нему нужно иметь представление о том. как он работает и из чего состоит.

Здесь мы рассмотрим как устроен центральный замок, какие бывают типы центральных замков и как в зависимости от типа подключать к нему сигнализацию. Схемы центральных замков и пояснения, позволят нам разобраться и пролить свет на тему подключения сигнализации к центральному замку автомобиля.

Устройство центрального замка

Центральный замок состоит из:

  1. блок управления
  2. входные датчики и кнопки
  3. исполнительные устройства (актуаторы)

Блок управления центральным замком

Блок управления центральным замком это электронный мозговой центр всей системы. По своей сложности блоки могут быть разными, от очень простых, до микропроцессорных и очень сложных. Как правило вся электронная часть помещена в один корпус с разъемами, но с появлением CAN шины в современных автомобилях управляющая часть может быть разделена на отдельные блоки разбросанные в разных частях автомобиля.

Блок управления контролирует состояние концевых датчиков дверей( концевиков), контактных групп  замков дверей , положение кнопок управления замком и других датчиков. Все датчики связаны с блоком проводами по которым они сообщают блоку свое состояние и изменения, а он  реагирует на изменения поступающих сигналов управляя по проводам электроприводами (актуаторами) которые блокируют или разблокируют двери, багажник и люк бензобака автомобиля.

В отдельных случаях Центральный блок еще может управлять «поворотниками» автомобиля, мигая ими при закрывании и открывании дверей. Если эта опция присутствует, то можно подключить к этим проводам сигнализацию для управления поворотными огнями автомобиля.

Блок управления также может иметь встроенный приемник для дистанционного управления Ц.З.. Этот приемник может находиться как внутри, так и отдельно от блока управления и соединен с блоком проводами, которые можно использовать для подключения управления сигнализацией центральным замком.

Хочу заметить: Что если найти блок в автомобиле и он может многое, то 80% процентов проводов сигнализации мы подключаем к нему и остается только сирена и блокировка двигателя! ну еще датчики сигнализации.

Входные датчики и кнопки

входными датчиками в системе являются:

  • концевые выключатели дверей, они определяют закрыта ли открыта дверь по отношению к кузову автомобиля. Свет в салоне на прямую зависит от состояния этих концевиков и конечно подключаем их к сигнализации для охраны дверей.
  • микропереключатели в конструкции замка, они определяют куда повернут ключ в замке двери и в зависимости от этого сообщает блоку заблокировать или разблокировать двери. ( Можно использовать для подключения сигнализации )
  • микропереключатель в электроприводе замка — он определяет текущее положение (блокировано или разблокировано), также используется для управления ц.з.
  • В качестве кнопки используется трех контактная (с общим  и двумя нормально разомкнутыми контактами) двухсторонняя кнопка, еще бывают двух контактные или пяти контактные кнопки управления центральным замком. Таких кнопок в автомобиле может быть одна на водительской двери или на панели, или две на левой и правой передних дверях.  Нажимая кнопку в одну или другую сторону, мы даем блоку управления понять, заблокировать или разблокировать двери. Провода этих кнопок тоже можно использовать для подключения сигнализации. Надо заметить, что кнопок может и не быть.

Исполнительные устройства (актуаторы)

Актуаторы центральных замков в основном применяются элекромеханические( в дальнейшем Электропривод) , но в случае пневматической системы, актуаторы работают по давлению воздуха (в дальнейшем пневматический привод).

www.msvmaster.lv

Центральный замок: обзор, ремонт, программирование

НА САЙТЕ ВЕДУТСЯ РАБОТЫ. ВОЗМОЖНЫ СБОИ, НЕКОРРЕКТНОЕ ОТОБРАЖЕНИЕ. ОКОНЧАНИЕ 20.07.2019

Случайная статья узнай что то новое

Система открывания двери без ключа Honda Civic 96-00

Брелок центрального замка Honda Civic 1996-2000

За этот большой отчет выражаю благодарность Александру Куликову.
Система дистанционного управления центральным замком состоит из 3х компонент: крышки-приёмника, блока управления цз и брелока-передатчика.
Приемник ЦЗ находится за зеркалом заднего вида, блок управления ЦЗ находится на водительской двери под обшивкой ближе к передку, брелок должен висеть на ключах. Активными компонентами являются соленоиды закрытия замков водительской и пассажирской двери.
Есть 2 типа системы, одну устанавливали с 96-97 год, другую с 98-00 год. брелоки и крышки у них разные. Т.е. Блок управления 98-00г. не реагирует на брелок 96-97г. и наоборот. Есть комплектации, в которых система устанавливалась штатно, нужно лишь запрограммировать брелок. У меня EJ9 и установлен более дешевый блок управления цз MITSUBA. От брелока он работать не будет, поэтому пришлось искать весь комплект. Описывать буду систему, которую устанавливали с 96-97. Т.к. все компоненты, мне удалось собрать полностью и разобраться в принципе работы.

Блок управления цз с логотипом BZT 96-97г.

Подключение (если не устанавливалось штатно)

Блок управления находится в водительской двери. В место штатного блока фирмы MITSUBA устанавливаем BZT. Фишки у них одинаковые, а вот расположения проводов разное. Аккуратно разбираем фишку и переставляем провода местами, плюс добавляем два провода. Один сигнальный с крышки-приёмника (5), второй (6) идет на замок зажигания (его предназначения мне не совсем ясно, приходит на ум что замок дери не реагировал на нажатия брелока, когда ключ в замке зажигания).

Распиновка и расположение проводов центрального замка

1 (белый с зелёным) питание “ + ”
2 (чёрный) питание “ — “
3 (жёлтый с красным) соленоиды дверей
4 (белый с красным) соленоиды дверей
5 (зелёный с красным) сигнал с крышки приёмника на открытие-закрытие замков дверей “ — “
6 (синий с красным 2) датчик ключа зажигания? (дословный перевод)
7 (синий с белым) замок водительской двери в положении “закрыт”
8 (синий с красным) замок водительской двери в положении “открыт”

Распиновка коннекторов ЦЗ BZT и MITSUBA

Проверяем на исправность блок управления цз

К контакту 1 подключаем “+”, к контакту 2 подключаем “-”, к контакту 5 кратковременно
подаём “-“. Реле в блоке должно щёлкнуть. Остальные контакты проверять нет смысла. Если реле работает то блок исправный, если нет, то его можно выкинуть.

Передатчик (брелок) 96-97г.

Брелок представляет собой инфракрасный передатчик, который отправляет особый код на приёмник. По сути это пульт дистанционного управления, как у телевизора. Передача сигнала идёт на небольшое расстояние и направлять его нужно через стекло автомобиля прямо на приёмник. Брелок не разборный, две половины намертво склеены между собой. Что бы разобраться в его устройстве, пришлось разломать на две половины. После склеить и долго полировать, пытаясь избавиться от трещин.

Брелок 96-97г. PN 72147-S04-G01

Проверяем на исправность.

Т.к. человеческий глаз не может увидеть инфракрасный свет. То направляем брелок на любую фото камеру (телефона, фотоаппарата без разницы) и нажимаем кнопку на брелоке. Должны замигать два диода на экране вашей «камеры», плюс работа дублируется миганиям обычного красного диода.

Проверка на исправность ИК передатчика брелока ЦЗ

Приёмник с логотипом BZT (4 провода) 96-97г.

Приёмник находиться в декоративной крышки салонного зеркала заднего вида. Характерная особенность: полусфера из черного пластика. На плате установлен не только приёмник, но и устройство хранения и перезаписи кода брелока.

Приемник BZT ЦЗ Honda 72141-S04-G01ZC

Подключение (если не устанавливалось штатно)

Распиновка BZT Приемника 4 пиновый разъем

Распиновка. Приёмник с логотипом BZT (4 провода) 96-97г.

1 (белый с синем) “+” идущий от предохранителя № 47 (в блоке под капотом)
2 (зелёный с чёрным) “-“ масса
3 (чёрный с жёлтым) “+” идущий от предохранителя № 14(в блоке под рулём), нужен для прошивки брелока
4 (зелёный с белым) “-“ сигнальный на блок управления цз

Не представляю, как можно проверить на исправность приёмник. Т.к. плата потребляет минимальное количество энергии, и не подаёт ни каких признаков жизни. Пока не запрограммируешь брелок. Поэтому переходим сразу к программированию.

Программирование цз под код брелока.

Как описывают люди, которые уже успешно программировали цз. Нужно установить ключ зажигания в 1-е положение, потом повернуть во 2-е и нажать кнопку на брелоке (направив его на чёрную полусферу крышки-приёмника). После вернуть ключ в 1-е положение. Так проделать нужно 6 раз, пока не среагирует цз
Но на самом деле всё гораздо проще. Когда ключ повёрнут в 2-е положение “+” приходит на предохранитель № 14 в блоке под рулём, если ключ повёрнут в 1-е положения “+” обрывается. Т.е. достаточно подключить крышку-приёмник и блок управления цз к питанию, соединить сигнальный провод (5-й контакт блока управления и 4-й крышки-приёмника) подать “+” на 3-й контакт крышки-приёмника, нажать на кнопку брелока. После убрать “+” от 3-го контакта. И так повторять, пока реле в блоке управления не щёлкнет. Проделал это дома, с 4-го раза реле в блоке управления стало щёлкать, при каждом нажатии кнопки брелока.

Брелок 98-00г. у этой системы вид изменён, но принцип работы должен быть таким же. И метод программирования тот же.

Приёмник (3 провода) 98-00г.

С началa мне попалась крышка-приёмник с 3-я контактами. Которую подключил к блоку управления цз 96-97г. И получилось так, что реле в блоке стало жить своей жизнью. Самостоятельно щёлкать, когда ей вздумается. После стало понятно, что плата в крышке — это обычный приёмник, который принимает инфракрасный свет, преобразует в импульсы и отправляет в блок управления цз А так как блок управления 96-97г. рассчитан на то, что импульс пришедший на него открывает-закрывает замок. То реле блока управления 96-97г. срабатывает на любой инфракрасный свет, попавший на крышку-приёмник 98-00г. Т.е. устройство, которое запоминает и сравнивает код с брелока, должно находиться в блоке управления цз 98-00г.

Приемник 72141-S04-901ZB крепление за зеркалом заднего вида.

3х пиновый разъем приемник.

Распиновка. Приёмник (3 провода) 98-00г.

1 (белый с синем) “+” идущий от предохранителя № 47 (в блоке под капотом)
2 (зелёный с белым) передающий на блок управления цз
3 (зелёный с чёрным) “-“ масса

Блок управления цз 98-00г., крепится на двери водителя

Цветовую схему и расположения контактов описать не могу. Т.к. кроме этого изображения, у меня больше ни чего нет. Но, судя по крышки – приёмнику 98-00г., контакт который нужен для программирования брелока, должен находиться в блоке. Скорей всего это тот, который идёт на “датчик ключа зажигания” 96-97г. Так же, возможно расположения контактов на фишке, блока 98-00г. отличается от блока 96-97г.

От теории к практике. Установка системы открывания без ключа.

Снимаем обшивку двери и извлекаем блок управления цз MITSUBA. Разбираем фишку и меняем провода местами, согласно схеме. Добавляем два отсутствующих провода. Что бы не колхозить, раздобыл испорченную косу, с которой снял подходящие мамы с проводами. Цвет проводов выбрал на свой вкус.

Блок управления ЦЗ Mitsuba

Блок управления ЦЗ

Т.к. в комплектации EJ9 штатно не устанавливали соленоид в водительской двери, установил обычный 2-х проводной. Соединил его с проводами, идущими на соленоид пассажирской двери (жёлтый с красным, белый с красным). По совету человека, который успешно реанимировал штатный цз на своей машине. Поменял соленоид и в пассажирской двери. Хотя, то же заметил странную особенность штатного соленоида, время от времени не доводить тягу до конца, оставляя кнопку в среднем положении.

Блок управления установленный на водительской двери

Установленный соленоид на двери водителя

Устанавливаем крышку-приёмник. Снимаем обивку крыши, предварительно наметив место для прорези под фишку и фиксатор. На испорченной косе нашлась нужная ответная фишка, в которую установил провода, выбранные на свой вкус.

Фишка приемника

Приемник центрального замка расположенный за зеркалом заднего вида.

Прорезаем в обивке крыши намеченное место. Тянем провода и подключаем согласно схемы (см. Приёмник с логотипом BZT (4 провода) 96-97г выще). 1-й контакт, который должен идти от предохранителя №47. Запитал от магнитолы, которая то же идёт от предохранителя №47. 2-й взял от корпуса. 3-й не стал подключать, т.к. уже запрограммировал брелок дома. 4-й соединил с блоком управления цз Не стал подключать 6-й контакт на блоке управления (см. Блок управления цз с логотипом BZT 96-97г), но вывел провод в салон. Что бы подключить, если понадобиться.
Возможно, понадобиться синхронизация соленоидов. Когда один замок будет открываться, а другой закрываться и на оборот. Тогда меняем провода местами, на одном из них.

Случайная статья узнай что то новое

Данная статья актуальна для автомобилей Honda выпуска 1992-2000 годов, таких как Civic EJ9, Civic EK3, CIVIC EK2, CIVIC EK4 (частично). Информация будет актуальна для владельцев Honda Integra в кузовах DB6, DC1, с моторами ZC, D15B, D16A.

www.ej9.ru

Замок с сигнализацией можно соединить напрямую

Под фразой «подключение сигналки к центральному замку» чаще подразумевают вот что: в авто находится блок управления ЦЗ, и он продолжает работать, а сигнализацию подключают к нему. Но в некоторых случаях от штатного БУ ЦЗ проще избавиться, и тогда актуаторами будет управлять только сигналка. Случай, когда замок с сигнализацией соединяют напрямую, мы рассмотрим сейчас. Для примера, приводится способ подключения сигнализации Mongoose.

Типы и виды актуаторов

Актуатор – это исполнительный механизм привода замка. Любой подобный механизм заключён в пластиковый корпус, а внутри него установлен электродвигатель. Двигатель снабжён двумя контактами, провода от которых выведены наружу.

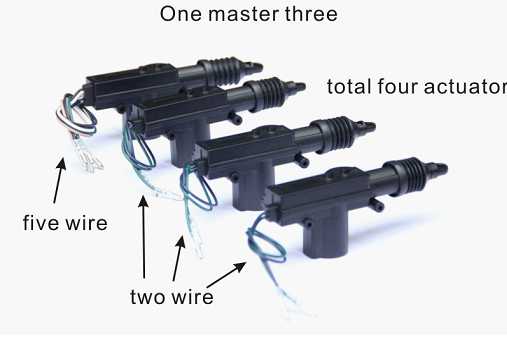

Актуатор замка двери (двухпроводной)

Два силовых провода иногда дополнены двумя или тремя сигнальными шнурами, которые подключены к микропереключателям. Модуль, оснащённый такими опциями, обычно реализован по следующей схеме:

Актуатор замка водительской двери

Сигнальных проводов может быть и 4-5, но суть здесь другая: эти кабели будут замкнуты, когда привод переведён в одно из фиксированных положений. А этих положений обычно два: полностью открыто, заперто.

Важно понять логику работы микрика: пока тяга не задвинута полностью, тумблер остаётся в положении «открыто». И наоборот: другое положение тумблер займёт, если стержень выдавлен до конца. Проще представить себе, что переключение происходит уже после остановки стержня. Больше тут добавить нечего.

Подключение микрика, встроенного в актуатор, предусмотрено лишь в некоторых моделях сигналок. И для всех дверей, кроме водительской, подходят двухпроводные приводы (без микропереключателей).

Стандартный набор для седана

В любом случае один 5-проводной актуатор лучше купить. Кстати, сопротивление каждого двигателя равно 5-ти Омам (рассчитайте суммарную силу тока). Удачной покупки!

Подключение и настройка сигнализации

Основной блок сигналки должен содержать два реле. Одно из них замыкается, когда замки нужно открыть, второе предназначено для отпирания. Замыкание контактов происходит так: на 0,8 с. обмотку подключают к питанию, затем отключают. И за этот период актуаторы срабатывают. Для данного случая, есть базовая схема.

Схема для Mongoose 3D

Обращаем внимание на то, как должен вести себя микропереключатель:

  1. Когда «заперто» полностью, массы на проводе нет;
  2. Во всех остальных случаях, шнур должен быть подключен к массе.

Будем говорить об актуаторе, снабжённом 5-ю проводами. Подключение реализуют так: нужно вызвонить сигнальные провода, а затем, к массе подключают один шнур. Второй остаётся свободным, а общий контакт соединяют с проводом, который идёт к сигналке (на схеме он «серый»).

Актуатор с микропереключателем, устройство

Можно ничего не вызванивать, а просто разобрать актуатор. Если не жалко, конечно.

Важно знать: в автомобиле любые монтажные работы проводят только с отключенной клеммой АКБ (речь идёт о «минусовой» клемме).

Силовые провода соединяют скруткой, а точки соединений изолируют. Двигатели актуаторов включают «в параллель». А кто решит исключить предохранитель, пусть пеняет на себя. Кстати, монтаж силовых кабелей лучше поручить опытному электрику.

Программирование основного блока, проверка

Подключили мы всё правильно, а запрограммировать сигналку забыли. Открыв инструкцию, видим, что серый кабель идёт к программируемому входу, а по умолчанию он работает в режиме «концевика». Очевидно, вход нужно переключить в другой режим, и такой вариант в инструкции рассмотрен:

Скриншот руководства Mongoose 3D

Нам нужна опция «2-3», которую мы переведём в значение «2». Длительность управляющего импульса (опция «1-2») пусть останется в значении «0,6».

Выполнив всё, как указано выше, можно будет наблюдать следующий эффект: сигналка выполняет функции ЦЗ. Нажав на собачку водительской двери, мы запираем все замки. Что нам и требовалось. А без перепрограммирования основного блока вряд ли что-то получилось бы.

Подача питающего напряжения на 2 секунды или больше выводит актуаторы из строя.

Важно помнить: длительность управляющих импульсов нельзя делать слишком большой. Сложно понять, зачем разработчики установили значение, равное 4-м секундам. И хотя по умолчанию оно не используется, ошибиться с программированием возможность есть. Будьте внимательны!

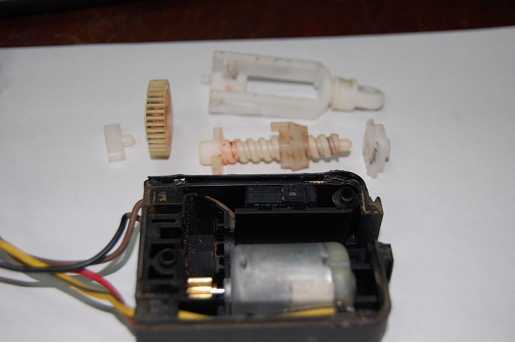

Разбор и ремонт актуатора Priora

autolocked.ru

Контроллер Z-5R. Подключение и настройка

Z-5R — автономный контроллер СКУД производства  IronLogic.

Скачать инструкцию

Оглавление

Функции ключей
Режимы работы
Чтоб не сжечь контроллер…

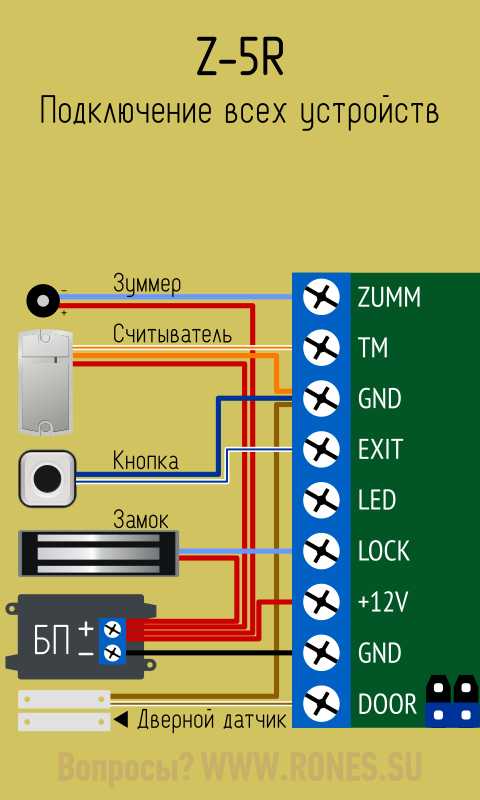

Подключение
Создание Мастер-ключа
Настройка
Работа с ключами (запись, удаление)
Расшифровка звуковых сигналов
Характеристики

Функции ключей

Простой ключ открывает дверь.
Блокирующий ключ открывает дверь, а при необходимости блокирует/разблокирует доступ по Простым ключам.
• Мастер-ключ не открывает дверь. Он служит для записи/стирания ключей и для установки времени открывания двери.

Чтобы изменить функцию Простого или Блокирующего ключа, необходимо стереть его из памяти контроллера, а затем записать его с новой функцией.
Также, задать любому ключу новую функцию можно в программе BaseZ5R, подключив контроллер к ПК через адаптер «Z-2 EHR».

Режимы работы

Обычный режим

• Для открывания двери кратковременно приложите к считывателю Простой ключ. Блокирующий ключ в обычном режиме также открывает дверь, но не в момент касания, а в момент отпускания ключа от считывателя.

• Если ключ есть в памяти контроллера, контроллер открывает замок, звучит сигнал «Доступ предоставлен (• • • • • •)».
По истечении времени, установленного на открывание замка, контроллер закроет замок.

• Если ключа в памяти нет, дверь не открывается, звучит сигнал «Доступ запрещён (••)».

Режим блокировки

В режиме блокировки закрыт проход для Простых ключей.
Проход возможен только по Блокирующим ключам и по кнопке «Выход».

Перевод в режим блокировки

• Удерживайте Блокирующий ключ у считывателя около 3 секунд до появления длительного сигнала (—).
Контроллер перейдёт в режим блокировки и предоставит вам доступ.
В режиме блокировки доступ по Простым ключам закрыт — вместо открывания выдаются короткие частые сигналы (••••••••).

Выход из режима блокировки

• Удерживайте Блокирующий ключ у считывателя до серии 4 коротких сигналов (••••)
или
• Кратковременно приложите к считывателю Мастер-ключ. Контроллер выйдет из режима, выдав серию из 4 коротких сигналов (••••)

★ Режим блокировки не сбрасывается отключением питания контроллера и сохраняется после включения.

Режим «Триггер»

В режиме «Триггер» по предъявлению ключа контроллер открывает замок и оставляет его в открытом состоянии. Закрывание замка происходит только при следующем предъявлении ключа. Это удобно для предоставления длительного свободного доступа в помещение, например, на время посещения гостями.

При переходе из одного состояния в другое контроллер подаёт сигналы:
• из «Включено» в «Отключено» – 4 коротких сигнала (••••);
• из «Отключено» во «Включено» – 1 короткий сигнал (•).

⚠ Режим «Триггер» не предназначен для электрозамков, открываемых подачей напряжения!

Чтоб не сжечь контроллер…

⚠ Не переставляйте перемычки при включённом питании.
⚠ Не устанавливайте перемычки в положения, не предусмотренные инструкцией.
⚠ Установите на клеммах замка защитный диод в обратной полярности, как на схеме.
Подходят диоды 1N5400, 1N5408, 1N5821, HER301 и аналогичные.

Наличие диода увеличивает время открывания электромагнитного замка на 1…3 секунды. Для сокращения этой задержки разработчик рекомендует последовательно диоду включать варистор ▼ напряжением до 14 В и рассеиваемой энергией от 0,7 Дж, например V8ZA2P.

Блок управления замком (БУЗ) также защищает выход контроллера от токов самоиндукции и к тому же ограничивает длительность открывающего импульса, даже если посетитель длительно удерживает нажатой кнопку «Выход».

Подключение

• Блок питания
«+12» — плюс;
«GND» или «ЗЕМЛЯ» — минус.

Напряжение — 12 вольт. Ток — зависит от модели замка (токопотребление см. в паспорте замка). Обычно для электромагнитного хватает 1 А, для электромеханического может потребоваться 3…4 А.
При выборе блока питания предпочтение следует отдать трансформаторному БП, так как импульсник может создавать помехи для считывания ключей.

• Замок
«+12» — плюс;
«LOCK» или «ЗАМОК» — минус.

⚠ Перед подключением замка необходимо установить перемычку на плате контроллера в соответствии с типом замка.
— Электромагнитный замок или электрозащёлка обратного действия — открывается отключением питания. При предоставлении доступа контроллер снимает минус с контакта «LOCK».
— Электромеханический, электроригельный замок или электрозащёлка прямого действия — открывается подачей питания. При предоставлении доступа контроллер подаёт минус на контакт «LOCK».
⚠ Электромеханический замок необходимо шунтировать диодом в обратной полярности либо подключать замок через БУЗ.

• Кнопка «Выход»
«EXIT» или «КНОПКА» — один контакт;
«GND» или «ЗЕМЛЯ» — второй контакт.
Подходит любая кнопка с нормально разомкнутыми контактами. Рекомендуется подключать витой парой.

⚠ Длительное удержание кнопки в нажатом состоянии выводит электромеханический замок из строя. При использовании электромеханического замка рекомендуется подключать кнопку через ограничительный контур▼. Использование БУЗ также позволяет защитить замок от длительной подачи напряжения.

• Считыватель
«TM» или «DALLAS» — данные;
«GND» или «ЗЕМЛЯ» — общий.

Для подключения используйте витую пару. Одна жила витой пары — контакт TM, вторая — «GND».
Обычно устанавливают один считыватель — на вход. Но можно подключить параллельно к нему и второй считыватель — на выход.
Контактные считыватели. См. схемы «Подключение считывателей TM»
Бесконтактные считыватели. См. схемы подключения считывателей «Iron Logic» в статье «Считыватели Matrix»
⚠ Контроллер не работает со считывателями по протоколу Wiegand 26! Годятся только считыватели, поддерживающие протокол Dallas Touch Memory. Например, Matrix II.

▼ Примеры подключения бесконтактного/контактного считывателя и электромеханического/магнитного замка.

Дополнительное оборудование

• Дверной датчик
«DOOR» или «ДВЕРЬ» — один контакт;
«GND» или «ЗЕМЛЯ»  — второй контакт.

Рекомендуется подключать витой парой.

Датчик необходим лишь при эксплуатации электроригельных замков. При предоставлении доступа контроллер подаёт питание на замок и не прекращает подачу питания, пока дверь не будет закрыта.

• Светодиод считывателя
«LED» или «ВНЕШ.СД» — плюс светодиода;
«GND» или «ЗЕМЛЯ» — минус.
Питание 5 В, <14 мА.
Дополнительный резистор не требуется. Цвета проводов зависят от модели считывателя — см. «Контактные считыватели» и «Бесконтактные считыватели».

• Выносной зуммер
«+12» — плюс зуммера;
«ZUMM» или «Зуммер» — минус.

Питание 12 В, <50 мА.
Зуммер нужен только если у двери не слышны звуки самого контроллера.
К тому же, громкость контроллера можно увеличить, сняв со встроенного зуммера наклейку ▼

Отключить встроенный зуммер можно только механически — отпаяв его от платы или завинтив в отверстие зуммера винт М2,5 до упора.

Создание Мастер-ключа

Контроллер готов к созданию Мастер-ключа при первом включении после покупки или стирания всех ключей, когда память контроллера пуста .

• Включите контроллер.
В течение 16 секунд звучат повторяющиеся длинные сигналы «Ожидание записи Мастер-ключа» (— — — — — —).
• Приложите ключ к считывателю, пока звучит сигнал.
Звуковые сигналы прекратятся. Но можно записать ещё несколько Мастер-ключей.
★ Через 16 секунд бездействия контроллер выйдет в обычный режим — прозвучат 4 коротких сигнала (••••).

Теперь этот ключ является Мастером для данного контроллера. Необходимо пометить Мастер-ключ — он потребуется при настройке и для записи ключей в контроллер. Один и тот же ключ можно прописать в качестве Мастера в любое количество других контроллеров.

При утрате всех Мастер-ключей придётся удалить все ключи перемычкой и записать Мастер-ключ заново.

⚠ Без Мастер-ключа можно обойтись, но будут недоступны следующие функции:
— стирание отдельных Простых и Блокирующих ключей;
— установка времени открывания двери;
— включение режима «Accept»;
— резервное копирования ключей из памяти контроллера в ключ памяти;

Если вы по какой-то причине не хотите создавать Мастер-ключ, этой процедуры можно избежать. Для этого перед первым включением (после покупки или после стирания памяти) нужно установить перемычку в положение №3 (добавление Простых ключей). После включения следует добавить хотя бы один Простой ключ, обесточить контроллер, вернуть перемычку в штатное положение и снова подать питание. Больше контроллер не будет предлагать запись Мастер-ключа, а Простые ключи можно будет добавлять, устанавливая  перемычку в положении №3.

В случае необходимости прописать Мастер-ключ можно будет с помощью компьютера через адаптер Z-2 Base или Z-2 EHR.

Настройка

Время открывания двери

Четыре раза кратковременно (меньше 1 секунды) коснитесь Мастер-ключом считывателя.

На каждое касание контроллер выдаёт соответствующий контрольный сигнал:
1 — ♪
2 — ♪ ♪
3 — ♪ ♪ ♪
4 — ♪ ♪ ♪ ♪

• Сразу же нажмите и удерживайте кнопку «Выход» столько секунд, сколько хотите задать на открывание двери. В процессе удержания кнопки звучат сдвоенные сигналы (•• •• •• •• ••), а после отпускания — 4 коротких (••••).

★ Если в течение 6 секунд после входа в этот режим не нажать кнопку «Выход», контроллер выйдет в обычный режим — 4 коротких сигнала (••••).
★ Если кнопка открывания не установлена, то замыкайте контакты «GND» и «EXIT» («Земля» и «Кнопка») пинцетом или отрезком провода.

⚠ Данная установка задаёт время открывания двери ключом или кратковременным нажатием кнопки «Выход». Но если удерживать кнопку нажатой, замок будет оставаться в открытом состоянии. У аналогов этого контроллера — SOKOL-ZS и LC — время открывания по кнопке ограничивается данной настройкой.

⚠ При работе с электроМЕХАНИЧЕСКИМ замком время открывания двери не должно превышать 1 секунды, чтобы замок не вышел из строя.

Тип замка

Установка типа замка:
• Отключите питание контроллера.

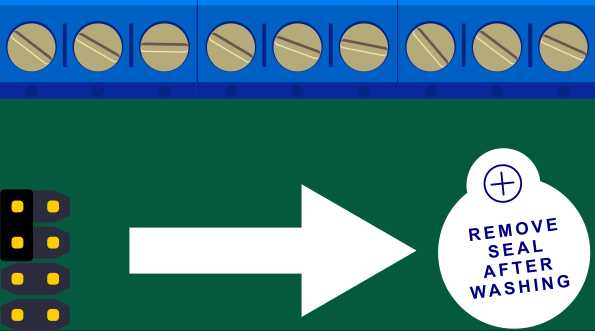

• Установите перемычку ▼

№1 — электромеханический замок (в состоянии «Закрыто» напряжение будет снято)
№4 — электромагнитный замок (в состоянии «Закрыто» напряжение будет подано)

• Включите контроллер.

Режим «Триггер» (если требуется)

⚠ Не используйте режим «Триггер» с электромеханическим замком — его обмотка не выдержит длительной подачи питания.

• Отключите питание контроллера.
• Установите перемычку ▼

№5 — Стартовое состояние «Включено»
№5 и №1 — Стартовое состояние «Отключено».

• Включите контроллер.

В последнем случае ▲ вместо джампера придётся соединить три контакта проволокой.

Работа с ключами (запись, удаление)

Запись Простых и Блокирующих ключей

Есть два способа записи ключей — перемычкой и Мастер-ключом.

Запись ключей перемычкой

• Отключите питание контроллера.
• Установите перемычку в положение №3 ▼

• Включите контроллер. После длинного сигнала (—) контроллер готов к добавлению ключей.
• Прикладывайте по очереди записываемые ключи к считывателю. Пауза между касаниями не должна превышать 16 секунд.

• Кратковременное касание записывает ключ как Простой.
При записи Простого ключа звучит подтверждающий длинный сигнал (—).
— Если ключ уже имеется в памяти, то звучит сигнал «Ошибка» (— —).
• Удержание ключа дольше 3 секунд записывает ключ как Блокирующий.
При записи Блокирующего ключа звучит короткий сигнал, а через 3 секунды длинный сигнал (•        —).
— Если ключ уже имеется в памяти, то звучит сигнал «Ошибка» (— —).

• По окончании добавления ключей обесточьте контроллер, верните перемычку в исходное положение и включите контроллер.
★ Впрочем, через 16 секунд бездействия контроллер по тайм-ауту сам выходит в обычный режим — звучат 4 коротких сигнала (••••). Если перемычка оставлена в положении №3, то при сбросе по питанию контроллер вновь окажется в режиме добавления ключей.

⚠ В режиме добавления ключей перемычкой питание на замок не подаётся. Но после выхода из режима по тайм-ауту или после нажатия кнопки «Выход» контроллер подаст питание на замок в постоянном режиме! При работе с электромеханическим замком не допускайте таких ситуаций и отключайте питание контроллера до того, как он выйдет из режима.

Запись ключей Мастер-ключом

• Коснитесь Мастер-ключом считывателя и удерживайте его около 6 секунд.
При касании прозвучит первый сигнал ♪ и через 6 секунд второй ♪.
• Уберите Мастер-ключ от считывателя после второго сигнала.
• Прикладывайте по очереди записываемые ключи к считывателю. Пауза между касаниями не должна превышать 16 секунд.

• Кратковременное касание (менее 1 секунды) записывает ключ как Простой.
При записи Простого ключа звучит подтверждающий длинный сигнал (—).
• Удержание ключа дольше 3 секунд записывает ключ как Блокирующий.
При записи Блокирующего ключа звучит короткий сигнал, а через 3 секунды длинный сигнал (•        —).

Если ключ уже имеется в памяти, звучит сигнал «Ошибка» (— —).

• Для выхода в обычный режим приложите к считывателю Мастер-ключ.
При выходе в обычный режим звучат 4 коротких сигнала (••••).
★ Через 16 секунд бездействия контроллер автоматически выходит в обычный режим.

Запись Мастер-ключей

Кратковременно (меньше 1 секунды), а затем длительно (около 6 секунд) коснитесь Мастер-ключом считывателя.

На каждое касание контроллер выдаёт соответствующий контрольный сигнал:
1 — ♪
2 — ♪ ♪ и через 6 секунд — ♪

• Уберите Мастер-ключ от считывателя после последнего сигнала.

• Прикладывайте по очереди записываемые в качестве Мастеров ключи к считывателю. Пауза между касаниями не должна превышать 16 секунд.

При записи Мастер-ключа звучит подтверждающий длинный сигнал (—).
Если ключ уже имеется в памяти и является Простым или Блокирующим, звучит сигнал «Ошибка» (— —).
Если ключ уже имеется в памяти и является Мастером, то сигналов не будет.

★ Через 16 секунд бездействия контроллер автоматически выходит в обычный режим —  звучат 4 коротких сигнала (••••).

Стирание отдельных ключей — Простых и Блокирующих

Удаляются выбранные Простые и Блокирующие ключи, имеющиеся в наличии. Утерянные ключи удаляются полной очисткой памяти. Выборочно утерянные ключи удаляются только с помощью компьютера через адаптер Z-2 Base или Z-2 EHR программой BaseZ5R.

Два раза кратковременно (меньше 1 секунды), а затем один раз длительно (около 6 секунд) коснитесь Мастер-ключом считывателя.

На каждое касание контроллер выдаёт соответствующий контрольный сигнал:
1 — ♪
2 — ♪ ♪
3 — ♪ ♪ ♪ и через 6 секунд — ♪

• Уберите Мастер-ключ от считывателя после последнего сигнала.

• Прикладывайте по очереди удаляемые ключи. Пауза между касаниями не должна превышать 16 секунд.

При удалении ключа звучит подтверждающий длинный сигнал (—).
Если ключа нет в памяти, звучит сигнал «Ошибка» (— —).

• Для выхода в обычный режим приложите к считывателю Мастер-ключ.
При выходе в обычный режим звучат 4 коротких сигнала (••••).
★ Через 16 секунд бездействия контроллер автоматически выходит в обычный режим.

Стирание всех ключей

Есть два способа полной очистки памяти — перемычкой и Мастер-ключом.

Стирание всех ключей перемычкой

⚠ Стираются все ключи, в том числе и Мастер-ключи. Время открывания двери сбрасывается на заводское — 3 секунды.

• Отключите питание контроллера.
• Установите перемычку в положение №2 ▼

• Включите контроллер.

По завершении стирания звучат 4 коротких сигнала (••••).
Память стёрта. Выключите контроллер и верните перемычку в исходное положение. При следующем включении контроллера создайте Мастер-ключ.

Стирание всех ключей Мастер-ключом

⚠ Стираются все ключи, в том числе и Мастер-ключи. Время открывания двери при этом сохраняется.

Три раза кратковременно (меньше 1 секунды), а затем один раз длительно (около 6 секунд) коснитесь Мастер-ключом считывателя.

На каждое касание контроллер выдаёт соответствующий контрольный сигнал:
1 — ♪
2 — ♪ ♪
3 — ♪ ♪ ♪
4 — ♪ ♪ ♪ ♪ и через 6 секунд звучат 4 коротких сигнала (••••).

• Уберите Мастер-ключ от считывателя.

Память стёрта. Выключите контроллер. При следующем включении контроллера создайте Мастер-ключ

Запись «всех» ключей (режим «Accept»)

Это простой способ записать в контроллер ключи всех пользователей в режиме «самообслуживания». В режиме Accept» любой предъявляемый ключ открывает дверь и одновременно записывается в память контроллера.

Пять раз кратковременно коснитесь Мастер-ключом считывателя.

На каждое касание контроллер выдаёт соответствующий контрольный сигнал:
1 — ♪
2 — ♪ ♪
3 — ♪ ♪ ♪
4 — ♪ ♪ ♪ ♪
5 — ♪ ♪ ♪ ♪ ♪ и через 4 секунды длинный сигнал ♪

• Для выхода из режима поднесите Мастер-ключ. Раздастся сигнал «Выход из режима» — 4 коротких сигнала (••••).
★ При отключении питания, установленный ранее режим «Accept» сохраняется и после включении напряжения.

Резервное копирование ключей
Копирование из контроллера в ключ-носитель

Коды ключей из памяти контроллера можно скопировать и записать в память другого контроллера. В качестве запоминающего устройства используется ключ DS1996L. Это контактный ключ, и для работы с ним необходимо, чтоб к контроллеру был подключен контактный считыватель.

• Переведите контроллер с помощью Мастер-ключа в режим добавления Мастер-ключей.
• Приложите к считывателю ключ DS1996L и удерживайте его до серии коротких сигналов.

Коды ключей скопированы из контроллера в память ключа DS1996L. В дальнейшем эту информацию можно записать в другие контроллеры или, используя адаптер «Z-2 EHR», перенести в компьютер. Очистить память ключа DS1996L и отредактировать Базу ключей можно в программе BaseZ5R.

Запись из ключа-носителя в память контроллера

• Сотрите память контроллера Мастер-ключом или перемычкой.
• Отключите питание контроллера.
• Включите питание контроллера.
• Приложите к считывателю ключ DS1996 и удерживайте его до окончания записи ключей в контроллер — серия коротких сигналов (••••).

Время записи полного объёма памяти не превышает 25 секунд.

Расшифровка звуковых сигналов Z-5R

Образец и описание сигнала Значения сигнала
🔈 • • • • • • • • • •
Повторяющиеся
короткие
сигналы
— Доступ предоставлен
🔈 ••
2 коротких
— Доступ запрещён (ключа нет в базе)
🔈 ••••••••••••
Частые
короткие
сигналы
— Доступ закрыт по Блокировке
🔈 •        —
1 короткий
и через 3 секунды
1 длинный
— Включение Блокировки
— Блокирующий ключ записан
🔈 •        ••••
1 короткий
и через 3 секунды
4 коротких
— Отключение Блокировки
🔈 •
1 короткий
— Триггер включен
🔈 —
1 длинный
— Ключ записан
— Ключ удалён
— Готовность к записи ключа (Перемычка №3)
🔈 — —
2 длинных
Ошибка
— попытка записать ключ, который уже есть в памяти
— попытка удалить ключ, которого нет в памяти
🔈 ••••
4 коротких
— Выход из режима записи
— Стирание памяти
— Триггер выключен
🔈 — — — — — —
Повторяющиеся
длинные
сигналы
— Ожидание записи Мастер-ключа
🔈 •• •• •• ••
Повторяющиеся
сдвоенные
сигналы
— Запись времени открывания

Характеристики

• Память — 1362 ключа (на 2018 год)
• Протокол считывателя — iButton (Dallas Touch Memory)
• Выход — МПД транзистор
• Ток коммутации, max — 5 А
• Напряжение питания — 12 В (8…18 В)
• Ток потребления без учёта питания замка и периферии — max 45 мА
• Время открывания замка по ключу — 0,1 … 220 сек.; заводское — 3 сек.
• Время открывания замка по кнопке — не ограничено.
• Подключение к ПК — через адаптер Z-2 Base или Z-2 EHR.
• Габариты корпуса — 65×65×20 мм
• Габариты платы — 46×26×15 мм
• Масса корпуса с платой — 43 г.
• Масса платы — 16 г.


Поделиться новостью в соцсетях

rones.su

Прошивка flash-памяти 25xxx через программатор USBasp

Микросхемы флеш-памяти eeprom серии 25xxx широко применяются в микроэлектронике. В частности, в современных телевизорах и материнских платах в 25xxx хранится прошивка биоса. Перепрошивка 25xxx осуществляется по интерфейсу SPI, в чем и заключается отличие этих микросхем от флеш-памяти семейства 24xxx, которые шьются по i2c(квадратная шина).

Соответственно, для чтения/стирания/записи 25xxx нужен SPI-программатор. Одним из самых дешевых вариантов программаторов для этой цели является USBasp, который стоит смешные деньги- с доставкой всего около 2$ на ебее. В свое время я купил себе такой для программирования микроконтроллеров. Теперь мне понадобилось прошить не микроконтроллер, а SPI-флеш и решено было им воспользоваться.

Оказалось, что сам по себе USBasp с оригинальной прошивкой такую память не шьет, но отечественный программист с ником Tifa (низкий поклон ему и долгих лет жизни) модернизировал прошивку USBasp специально для обеспечения возможности работы с флеш-памятью. Постоянная ветка обсуждения альтернативной прошивки USBasp от Tifa, связь с автором и ссылки на файлы тут: http://forum.easyelectronics.ru/viewtopic.php?f=17&t=10947

Забегая вперед скажу, что прошивка от Tifa работает, микросхемы 25xxx шьются. Кстати, кроме 25xxx, модифицированный программатор рассчитан на работу с 24xxx и Microwire.



1. Перепрошивка USBasp

Сначала нужно замкнуть контакты J2:

Лично я не просто замкнул, а впаял в контакты переключатель:

При замкнутых контактах J2 (это у меня переключатель в положении вправо) USBasp переходит в режим готовности к перепрошивке.

Сам себя USBap перепрошить не может, поэтому нужен еще один программатор. USBasp как бы оказывается в положении хирурга, который не может сам себе вырезать аппендикс и просит друга помочь. Для перепрошивки USBasp я использовал самодельный программатор AVR910, но для одного раза можно по-быстрому за пару минут спаять программатор «5 проводков», который состоит всего-лишь  из одного разъема LPT и 5 резисторов.

Подключаем программатор к USBasp:

Теперь идем на форум альтернативной прошивки от Tifa, в самом верхнем посте находим и качаем архив с последней прошивкой  и ПО.

Находим там файл mega8.hex, это и есть альтернативная прошивка для USBasp.

Запускаем CodeVisionAvr (я использую версию 2.0.5), выставляем настройки программатора: Settings-> Programmer.

Устанавливаем настройки записи: Tools->Chip programmer. Выбираем чип Atmega8L, именно такой стоит на USBasp. Фьюзы не выставляем- те, что надо, уже прошиты в чипе. Остальные настройки оставляем по умолчанию.

Стираем старую программу USBasp: Program-> Erase chip.

Открываем файл прошивки mega8.hex: File-> Load flash.

Перепрошиваем USBasp: Program-> Flash.

Если прошла запись и не выдало сообщение об  ошибке, значит альтернативная прошивка благополучно прошита в USBasp. Теперь USBasp может не только шить AVR-микроконтроллеры, как раньше, но еще и работать с флеш-памятью. Размыкаем контакты J2, что бы USBasp снова перешел в режим программатора.

Теперь проверим, видит ли Windows 7 x86 этот программатор. Вставляем USBasp в USB и… система пишет «USBasp не удалось найти драйвер». Понятно, нужно установить драйвер. Но драйверов в скачанном на форуме архиве нет, их нужно скачать на родном сайте USBasp тут, оригинальные драйвера подходят и для модифицированного программатора. Скачали, установили, Win7 увидела программатор, все ок. Впрочем, я программирую микроэлектронику на ноутбуке с WinXP, она тоже после установки драйверов видит программатор.



 2. Площадка для подключения USBasp к микросхеме 25xxx DIP

Теперь нужно подготовить площадку для программирования 25xxx. Я это сделал на макетной плате по такой схеме:



3. Прошивка микросхем 25xxx через USBasp

Для прошивки 25xxx через модифицированный USBasp используется программа AsProgrammer, которая тоже есть в архиве.

Для примера, поработаем с микросхемой Winbond 25×40.  Запускаем AsProgrammer, ставим режим работы SPI и выбираем тип микросхемы: Микросхема-> SPI-> Winbond->…

… и видим, что W25X40 в списке нет. Что же, тогда заполним параметры микросхемы вручную. Находим мануал на Winbond 25X40 и там на странице 4 видим такие параметры:

Эти параметры вносим сюда:

Подключаем USBasp к компьютеру и микросхеме Winbond 25×40:

С помощью кнопок «прочитать», «записать», «стереть», проверяем работу программатора:

Все ок.

Только нужно учесть, что перед тем, как что-то записать в микросхему, сначала нужно выставить: Настройки-> Проверка записи, что бы после записи прошивки в микросхему была выполнена проверка на соответствие того, что писали тому, что в итоге записали. Это немаловажная вещь, потому что если прошивку делать не на очищенный чип, в него запишется чёрт-те что. Поэтому сначала нужно стереть микросхему, а затем только проводить ее запись.

Благодаря прошивке от Tifa дешевый китайский программатор USBasp теперь умеет работать с микросхемами flash-памяти eeprom 25xxx. Теоретически еще может работать c 24xxx и Microwire, но я проверил только работу с 25xxx.

UPD1:
Оказывается, такую же прошивку можно записать и в программатор AVR910. Тогда он тоже будет работать с flash-памятью 25xxx: Программатор ISP памяти из AVR910.

plc-blog.com.ua

Программирование и подключение электромагнитных замков

Надеемся, что Вы нашли что искали!

Говоря о подключении электронных (электромагнитных, электромеханических и т.д.) замков мы имеем ввиду подсоединение замка к контроллеру управления (сетевого или автономного) и последующее его программирование. Если нижеуказанная информация не ответила на все Ваши вопросы, свяжитесь с нашими консультантами и мы обязательно Вам поможем.

Итак, на практике все электронные замки подключаются к контроллерам управления, которых на нашу беду огромное колличество. К счастью, алггоритм подсоединения и программирования у всех похож. Мы предлогаем Вам ознакомиться со схемами подключения электромагнитного замка к контроллерам Z5R (IronLigic), Matrix 2K (Ironlogic), STM-9 (Samsung) и некоторым кононаборным панелям.


Z-5R (скачать инструкцию в pdf)

Предназначен для управления электромагнитными и электромеханическими замками. Габариты изделия позволяют устанавливать его, как и внутри замка, так и отдельно. Работает с ключами Touch Memory DS1990А и с RFID картами/брелками.


Matrix 2K (скачать инструкцию в pdf)

Изделие вместило в себя все возможности контроллера и считывателя в одном корпусе. Модель Matrix-IIk идеально подойдет в случаях, где нет необходимости устанавливать контроллер отдельно от считывателя. Предназначен для управления электромагнитными и электромеханическими замками.


STM-9

Автономный контролле электронных ключей iButton (Touch Memory). Память на 5400 ключей, световая и звуковая индикации, защита от переполюсовки и другое.


Схемы подключения электрозамка к кодовым панелям:


www.drdoors-msc.ru
