Кпп вариатор – вариатор или автоматическая коробка передач?

Содержание

Вариатор коробка передач что это такое и почему Хонда их любит?

Здравствуйте, дорогие читатели! Вариатор коробка передач что это такое? Почему Хонда предпочитает такую коробку передач? Почему крутящий момент в вриаторе меняется плавно, без ступеней?

На все эти вопросы сейчас мы найдем ответы. Рассмотрим из чего же состоит эта коробка передач, и разберем принцип работы. Так же узнаем, почему стоит внимательно подходить к выбору такой коробки передач.

Коротко о истории создания бесступенчатой коробки передач

Вариаторные коробки передач иногда называют бесступенчатыми или по английской аббревиатуре CVT.

Изобретение вариаторной передачи датировано 1886 годом, когда и был выдан патент на этот механизм. Но активно стали ее применять только более полвека спустя, в 50-ых годах, для привода вспомогательных двигателей электрогенераторов в авиационной промышленности.

Затем вариаторные коробки передач начали устанавливать на скутеры, так как позволяли упростить управление коробкой передач. На автомобили же бесступенчатые трансмиссии пришли вместе с моделью 600 от голландской компании DAF.

Именно эта машина, с еще резиновым ременным приводом считается родоначальником бесступенчатых трансмиссий в автомобильной промышленности.

В конце 80-ых, марки Ford и Fiat так же налаживают производство вариаторных коробок передач но уже с металлическим ремнем, а после них и все остальные мировые бренды подтягиваются к этому тренду.

Целый ряд автопроизводителей выпускает вариаторные коробки и конечно присваивает им свои названия:

  • Multimatic — Honda;
  • Lineartronic — Subaru;
  • Hyper, Xtronic – Nissan;
  • Autotronic – Mercedes;
  • Multidrive -Toyota;
  • Durashift CVT, Ecotronic — Ford;
  • Multitronic – Audi.

Вариатор коробка передач что это такое? Принцип работы CVT

Для начала нужно разобраться, вариатор коробка передач что это такое, что же входит в бесступенчатый механизм коробки и как эти составные части между собой взаимодействуют.

Для лучшего восприятия условно поделим вариаторную коробку передач на две части. Основные узлы и вспомогательные.

К основным следует отнести:

  • Ремень;
  • Шкивы;
  • Валы.

Принцип работы вариатора понять не сложно. На двух валах надето по два конусообразных шкива, которые могут перемещаться (сдвигаться и раздвигаться) а между ними натянут и зажат с двух сторон металлический ремень клинообразной формы.

Вот как раз ремень и передает усилие от ведущего вала, связанного с двигателем, к ведомому, который идет уже на колеса.

Передаточное число меняется в зависимости от того на сколько эти шкивы сближены, поскольку меняется число оборотов одной пары шкивов по отношению ко второй.

Шкивы двигаются в большинстве случаев гидроприводом управляемым электроникой. В итоге, мы имеем плавное изменение передаточного числа без рывков и фиксированных значений.

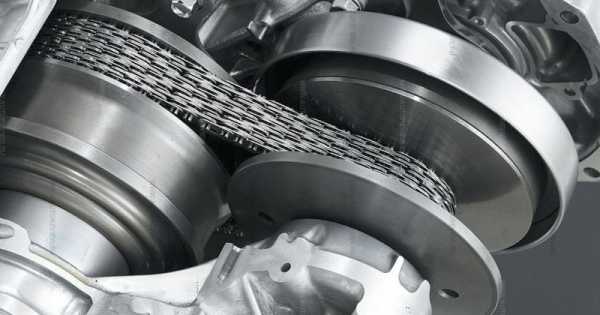

Вместо ремня может выступать металлическая цепь клинообразной формы, в основном это автомобили AUDI.

Такое решение позволяет передавать большую мощность, но все равно оно ограничено, где-то на отметке в 300 л.с. Поскольку повышение мощности далее негативно сказывается на ресурсе агрегата.

Еще одним из видов вариаторов будет тороидный, где связующим звеном между шкивами служит металлический вал (вариаторы Nissan). Как видим каждый из производителей старается, как то улучшить систему передачи мощности, но единого стандарта пока не изобретено.

Вспомогательные механизмы бывают следующие:

  • Сцепление;
  • Планетарная передача.

Сцепление в вариаторной коробке передач нужно чтобы соединять двигатель и коробку передач при начале движения и работе двигателя в режиме «нейтраль». На большинстве бесступенчатых вариаторах устанавливается гидротрансформатор, реже многодисковое сцепление.

Планетарная передача в бесступенчатой трансмиссии необходимо для реализации заднего хода, так как шкивы могут вращаться только в одну сторону. Так же могут присутствовать другие узлы и агрегаты, не влияющие коренным образом на работу механизма.

Хотя, если честно говорить, есть один элемент, который при пробуксовке в жаркий день и долгом стоянии в пробке просто незаменим. Это радиатор охлаждения, так как крутящий момент передается с помощью трения то и масло в такой коробке довольно ощутимо нагревается. Кстати не все автомобили оснащены системой охлаждения вариатора.

Особенности эксплуатации вариатора

Управление бесступенчатой трансмиссией реализуется, как и в классических гидротрансформаторных коробках передач, по системе PRND. Так проще людям пересесть на данный вид трансмиссии, не надо привыкать к новому управлению. А буквы означают соответственно:

  • P – парковочный режим;
  • R – это движение задним ходом;
  • N – положение «нейтраль»;
  • D – основное положение работы коробки передач со сменой передаточного числа.

CVT во многих описаниях называют автоматической коробкой передач и от того происходит путаница, так как автоматическая коробка передач на планетарных редукторах имеет совсем другой принцип работы, и ресурсы у них совсем разные.

Вариаторная коробка передач живет долго, но зависит от правильных условий эксплуатации.

Вариаторная коробка передач не любит пробуксовок, движения по глубокому снегу. А таскание прицепов вообще противопоказано, так как во всех перечисленных случаях идет повышенная нагрузка на трансмиссию. Это все снижает ресурс ремня и шкивов иногда в два, а то и более раз.

Ремонт же такой коробки передач может влететь в копеечку. Кстати, некоторых водителей так же раздражает гул двигателя при наборе скорости, так как при интенсивном разгоне двигатель набирает максимальные обороты, а затем коробка плавно поднимает скорость.

Ну не будем о грустном, обсудим лучше позитивные моменты. Главным можно считать экономичность, так как она приближается к лучшим показателям механических трансмиссий.

Кроме того не стоит забывать что водитель, знающий что такое вариаторная коробка передач не должен постоянно дергать ручку переключателя скоростей. Ну а для тех кто иногда хочет почувствовать полную власть над автомобилем многие производителя начали оснащать свои коробки рычагами выбора виртуальных передач.

Реализовано это с помощью электроники, которая задерживает в определенном положении шкивы и не дает двигаться дальше без участия водителя. Правда при достижении максимальных оборотов автоматика опять вступает в силу.

Так что это неоднозначная коробка, которая больше всего подходит для размеренного и спокойного движение.

Если вам было не слишком скучно, и интересно, то делитесь с друзьям в социальных сетях.

auto-ru.ru

что это такое, принцип работы и устройство

Трансмиссия в автомобиле обеспечивает возможность изменения крутящего момента и передачу его на ведущие колеса. И одним из основных ее элементов является коробка передач. Причем данный узел, используемый на авто, бывает нескольких типов – механическая, автоматическая, роботизированная, вариаторная. Что касается последней, то появился такой тип КПП не так уж и давно, но при этом активно завоевывает популярность. Далее мы разберемся, что такое вариаторная коробка передач, как она работает, чем хороша и какие у нее минусы.

Вариатор (также известный как Continuously variable transmission или CVT) — далеко не новый тип трансмиссии на автомобилях. Первая такая коробка появилась в 1959 году, но из-за невозможности в то время решить некоторые технические проблемы, распространения данная КПП на автотранспорте не получила, зато она оказалась неплохим вариантом для мототехники, в частности – скутеров. Вторая попытка использовать вариаторную коробку на авто была в 1984 году. И так постепенно данный тип КПП заинтересовал автопроизводителей и все чаще его стали использовать.

Принцип работы вариаторной коробки передач

Главная особенность этой коробки – плавная бесступенчатая смена передаточного числа. То есть, если в других типах повышение или понижение числа выполняется на заданные значения, так называемые ступени, то в вариаторе их нет. Благодаря этому она способна более точно производить передачу усилия от силовой установки к ведущим колесам.

На автомобилях распространение получило два типа вариаторных КПП – клиноременные и тороидные, при этом первые более распространены.

Работа клиноременного вариатора построена на передаче передаточного числа при помощи специального ремня, установленного между двумя шкивами. Первый шкив является ведущим и связан он с силовой установкой, а второй – ведомый, обеспечивающий дальнейшую передачу усилия на колеса.

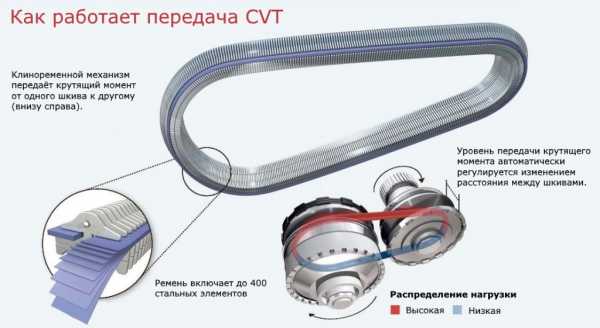

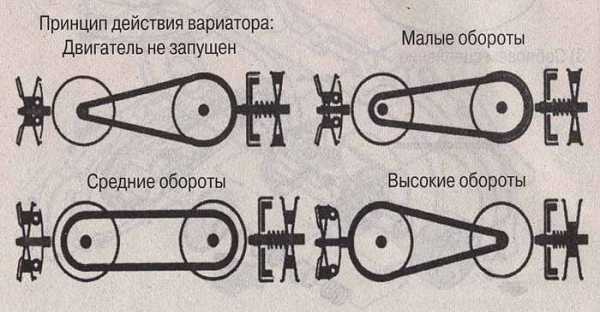

Схематичное изображение работы вариаторной коробки передач

Изменение числа производится за счет меняющегося диаметра шкивов. Для этого каждый из шкивов сделан разборным и состоит он из двух половин конической формы, которые посажены на вал. Схождение-расхождение этих половин позволяет менять диаметр в точке контакта шкива с ремнем.

Работает все так: при начале движения должно обеспечиваться максимальное тяговое усилие. Для этого половины ведущего шкива разводятся, а поскольку форма их коническая, то в точке контакта диаметр шкива будет минимально возможным. Половины ведомого же наоборот – сведены, что обеспечивает в месте взаимодействия ремня со шкивом максимальный диаметр. В результате для того, чтобы ведомый шкив сделал один оборот, ведущему необходимо их сделать несколько. Но при этом и нагрузка на двигатель минимальна.

Анимация илюстрирующая принцип работы вариаторной коробки передач

По мере набора скорости передаточное число должно меняться в меньшую сторону, что обеспечивает снижение тягового усилия, но повышает скорость вращения на ведомом валу. Для этого половины ведущего шкива начинают сходиться, что приводит к увеличению диаметра в точке контакта, а ведомого – расходиться.

При максимальном диаметре ведущего шкива и минимальном – ведомого, за один оборот первого, второй сделает их несколько, поэтому скорость вращения – максимальная, но и нагрузка на двигатель больше. Таким образом, за счет изменения диаметров достигается бесступенчатая смена передаточного числа.

В тороидном типе вариатора конструкция несколько иная. У него передача усилия выполняется роликами, зажатыми между валами, имеющими тороидную форму и расположенными на одной оси.

Nissan Motors Extroid CVT — Тороидный тип вариатора

Изменение передаточного числа обеспечивается за счет смены положения роликов. Максимальное тяговое усилие обеспечивается в положении роликов, когда они повернуты в сторону ведомого вала. За счет тороидной формы валов, у ведущего в точке контакта с роликом диаметр будет минимальным, а у ведомого – максимальный.

Для уменьшения передаточного числа и увеличения скорости вращения, ролики поворачиваются в сторону ведущего вала, при этом диаметры в точках контакта изменяются.

Устройство вариаторной коробки передач

Поскольку клиноременные вариаторы более распространены, то дальше и будем рассматривать их конструкцию. Такая коробка передач состоит их нескольких основных составных частей. И первая из них – сцепление, без которого не обойтись, поскольку оно обеспечивает возможность отключения силовой установки от трансмиссии.

Наибольшее распространение на вариаторных коробках получило гидротрансформаторное сцепление, которое также используется и на автоматических и роботизированных коробках. Но некоторые автопроизводители используют и другие типы сцепления — центробежное, электромагнитное или многодисковое «мокрое».

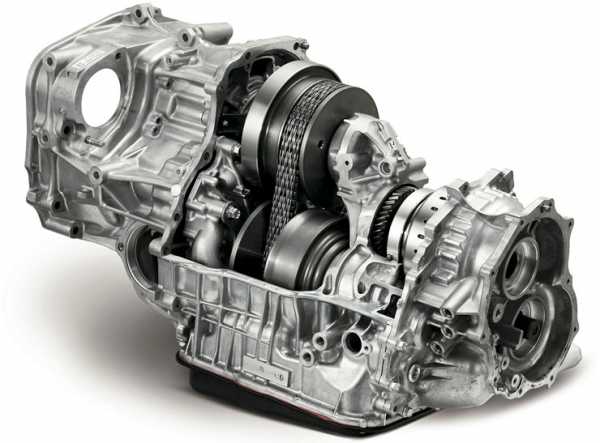

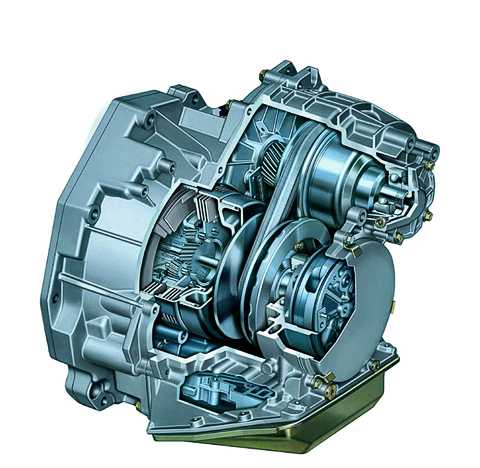

Вариаторная коробка в разрезе.

Основной составляющей КПП является сам вариатор, и главным элементом в нем считается ремень, поскольку именно он обеспечивает передачу. Хотя и ремнем его можно назвать лишь условно. А все потом, что состоит он из металлических лент, соединенных между собой особыми фасонными частями, имеющими форму бабочки и придающих ремню клиновидную форму. Рабочей частью у него являются боковые поверхности, которые контактируют с поверхностями половин шкивов и обеспечивают передачу вращения за счет сил трения.

Некоторые производители вместо ремня используют цепь, при этом сама коробка с таким элементом привода называется клиноцепной. Особенностью цепи является то, что она состоит из большого количества звеньев, что обеспечивает малый радиус изгиба. Рабочая поверхность у нее – торцевая.

Поскольку все элементы вариатора работают под значительными нагрузками, то изготавливаются они из высокопрочной стали, что позволяет значительно повысить ресурс коробки.

В разных конструкциях вариаторов перемещение половин шкивов по валам обеспечивается за счет усилий, которые создаются пружинами, жидкостью или за счет центробежной силы.

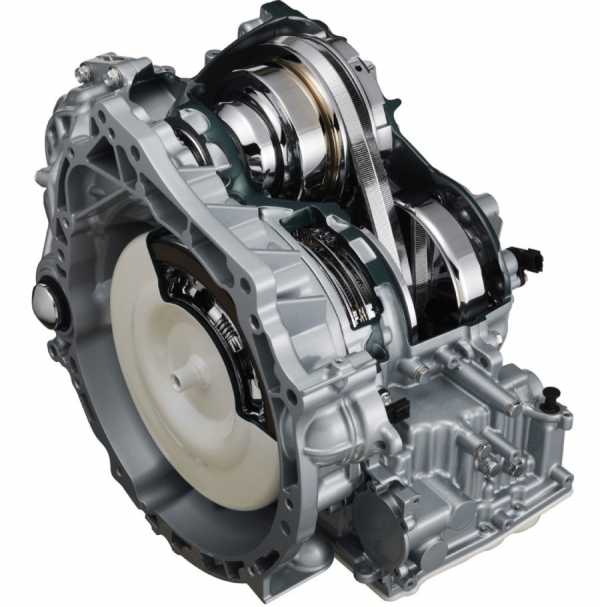

Еще один вариатор в разрезе (реальное фото).

Одной из основных проблем вариатора – отсутствие реверсного вращения ведомого вала. Поэтому, чтобы решить ее и обеспечить автомобилю возможность движения задним ходом, в конструкцию коробки включена планетарная передача, позволяющая менять направление вращения. Но при этом наличие такого механизма значительно усложняет конструкцию коробки, но и без него не обойтись.

Последней составной частью вариатора является механизм управления. На данном типе коробки передач используется электронное управление, которое полностью контролирует работу вариатора, обеспечивает синхронное изменение диаметров на шкивах, включает и отключает сцепление и планетарный редуктор.

Управление же коробкой осуществляется селектором, которым задаются режимы работы, аналогичные автоматической коробке. То есть, водитель задает режим, а электронный механизм управления выполняется его на вариаторе.

Видео о вариаторной коробке переключения передач

Плюсы и минусы вариаторной коробки передач

Плюсами вариаторной коробки передач являются:

  • Плавность набора скорости, отсутствие рывков;
  • Более интенсивный разгон;
  • Легкость управления;
  • Топливная экономичность;

Но есть у такого типа трансмиссии и свои минусы:

  • Сложность и дороговизна ремонта;
  • Невозможность работы с двигателями большой мощности;
  • Чувствительность к условиям эксплуатации;
  • Надобность в постоянном контроле и своевременной замене смазочных материалов.

Похожие статьи

avtonov.com

как ездить на вариаторе правильно

Автоматическая коробка передач в последнее время получила широкое распространение не только в США, но и по всему миру. При этом отсутствие педали сцепления еще не означает, что все автоматы одинаковые. Автоматические трансмиссии на автомобилях можно условно разделить на три большие группы:

Примечательно то, что не каждый владелец способен отличить вариатор от АКПП или даже РКПП. Однако во время эксплуатации нужно отдельно учитывать, какой именно типа автомата стоит на машине.

Другими словами, нужно знать, как обслуживать и как ездить правильно на вариаторе, автомате или роботе, чтобы коробка работала долго и безотказно. В этой статье отдельно поговорим о вариаторах.

Читайте в этой статье

Коробка вариатор: как правильно ездить

Итак, вариатор CVT является бесступенчатой автоматической трансмиссией, что сильно отличает данный тип коробок передач от аналогов благодаря уникальной конструкции. Переключение передач на авто с вариатором происходит плавно, без толчков, задержек, пробуксовок и т.д.

Машина с такой КПП разгоняется легко, ускорение происходит без малейших рывков, которые в той или иной степени можно ощутить на других типах автоматов, включая даже новейшие преселективные РКПП с двумя сцеплениями.

Также среди плюсов стоит выделить топливную экономичность CVT по сравнению с АКПП, лучшее распределение нагрузки на ДВС и на трансмиссию, что позволяет не перегружать силовой агрегат и увеличить его срок службы.

Казалось бы, с учетом всех плюсов вариатор можно считать более комфортной заменой для классического автомата, однако это не так. Дело в том, что многие водители отмечают заметно меньший ресурс CVT по сравнению с АКПП, низкую ремонтопригодность вариаторов, высокую стоимость обслуживания и целый ряд ограничений во время эксплуатации. Давайте разбираться.

  • На первый взгляд, эксплуатация вариатора не отличается от АКПП. Доступные режимы одинаковые, P – парковка, D – движение вперед,  N – нейтральная передача, R – задний ход и т.д.

Также может быть реализована функция ручного управления КПП, которая имитирует понижение и повышение передачи самим водителем (аналогично Типтроник на АКПП).  Дополнительно может присутствовать спортрежим, экономичный режим и т.д.

При этом важно понимать, что вариатор среди всех видов АКПП  хуже всего «переваривает» крутящий момент и наименее подготовлен к высоким нагрузкам. Простыми словами, резко стартовать на вариаторе крайне нежелательно.

На такой КПП разгоняться нужно плавно, постепенно поднимая обороты двигателя. В противном случае поломки не заставят себя долго ждать. На практике не единичны случаи, когда у любителей светофорных гонок на новых авто вариаторы выходили из строя уже к 50-60 тыс. км. пробега.

  • Также вариатор нужно в обязательном порядке прогревать в холода. Вариаторы предельно чувствительны к смазке, при этом трансмиссионное масло при понижении температуры хуже распределяется по коробке.

Более того, прогрев вариатора CVT на месте по аналогии с АКПП (включение режимов P-R-N-D с задержкой на несколько секунд) для данного типа трансмиссии не подойдет, так как конструктивно вариатор отличается от гидромеханического автомата.

В случае с CVT  нужно прогреть ДВС и включить режим N на несколько сек., что позволит прогреть гидромуфту. Далее нужно начинать движение, сводя нагрузки на коробку к минимуму первые 3-5 км.

Если же температура понизилась до -30 и ниже, от поездок на автомобиле с вариаторной коробкой лучше отказаться. Если ехать нужно, тогда машину потребуется долго греть на холостых, затем допускается езда исключительно в щадящем режиме.

  • Также вариатор «боится» пробуксовок и повышенных нагрузок. Это значит, что любой кроссовер с вариаторной коробкой никак нельзя считать внедорожником, специально подготовленным к условиям бездорожья и рассчитанным на эксплуатацию в тяжелых условиях.

Еще нужно помнить, что легковые авто и паркетники с CVT плохо приспособлены к буксировке прицепов, не рассчитаны на перевозку тяжелых грузов и т.п. По этой причине владельцам бесступенчатой коробки передач нужно избегать излишних нагрузок на КПП.

Простыми словами, использовать автомобиль с CVT для буксировки другого авто настоятельно не рекомендуется. Что касается автоприцепа, важно, чтобы вес не превышал допустимых показателей. Также могут быть и ограничения по скорости и расстоянию в случае использования прицепа.

Если же автомобиль с вариатором застрял в грязи или снегу, лучше отказаться от попыток выехать своим ходом. Переключения селектора между режимами при «раскачивании» авто приведет к быстрому износу шлицевых соединений, ресурс деталей КПП заметно сокращается.

  • Кстати, если возникает необходимость отбуксировать неисправную машину с вариатором, оптимально воспользоваться услугами эвакуатора. Если же такой возможности нет, тогда нужно придерживаться правил, указанных в мануале касательно буксировки вариатора.

В ряде случаев машину с вариатором, как и с АКПП, буксируют на небольшие расстояния с заведенным двигателем. Если же ДВС не заводится, тогда следует отказаться от попыток отбуксировать машину без вывешивания ведущих колес.

Обслуживание вариатора

Если говорить об обслуживании, в вариаторе следует постоянно проверять масло, его уровень и состояние. При этом для бесступенчатой трансмиссии  вопрос масла предельно важен, трансмиссионная жидкость меняется чаще, чем в АКПП, заливать нужно только рекомендуемые по свойствам и допускам продукты.

Масло для CVT особое, так как должно обеспечивать смазку взаимодействующих поверхностей, при этом предотвращать проскальзывание. Менять масло в коробке вариатор  по мануалу зачастую нужно один раз в 60 тыс. км., однако на практике желательно проводить данную процедуру каждые 30-35 тыс. км пробега, причем замена каждые 30 тыс. считается оптимальной.

Если  же говорить о возможных сбоях и диагностике, нужно следить за поведением коробки. Дело в том, что выход из строя отдельных датчиков ЭСУД может привести к тому, что чувствительный к нагрузкам вариатор выходит из строя, причем достаточно быстро.

Например, выход из строя датчика скорости приводит к тому, что ЭБУ коробкой переводит коробку в аварийный режим. Езда в таком режиме может привести к повреждениям ремня вариатора, проблемам с конусами вариатора и т.д.

Становится понятно, что любые отклонения от нормы и сбои в работе вариатора являются поводом для немедленного прекращения эксплуатации авто и доставки автомобиля на СТО для проведения диагностики CVT.

Подведем итоги

Как видно, коробка вариатор способна обеспечить максимальный комфорт при езде, а также является более экономичной в плане расхода топлива по сравнению с  классическими АКПП. Однако следует учитывать, что данный тип трансмиссии не рассчитан на высокие нагрузки и тяжелые условия. Параллельно не допускаются перегревы трансмиссии.

Простыми словами, коробка CVT больше подойдет для эксплуатации в черте города по хорошим дорогам, причем таким водителям, которым ближе спокойный и размеренный стиль езды, без резких стартов, пробуксовок, постоянных обгонов и т.д.

Также коробку вариатор нужно чаще обслуживать, постоянно проверяя уровень и состояние трансмиссионного масла, прогревать КПП в начале движения, избегая повышения нагрузок. При соблюдении указанных условий ресурс вариатора может оказаться аналогичным тому, который определил сам производитель коробки передач, то есть КПП CVT отработает без поломок весь заявленный срок службы.

Читайте также

  • Аварийный режим АКПП: что нужно знать

    Что такое аварийный режим АКПП. Почему коробка автомат переходит в аварийный режим: причины, по которым автомат «встает» в режим аварии, диагностика.

krutimotor.ru

что это такое и чем он отличается от АКПП

Идея переключения передач без участия водителя появилась уже давно. Она существует еще с первых автомобилей, появившихся на конвейере завода «Ford». Люди модернизировали механические КПП, создали полуавтомат, АКПП, но не добились нужной плавности и полного ощущения спокойного переключения, потому как любая трансмиссия подразумевала толчок и включение, что являлось не всегда комфортным. Да и расход топлива от этого возрастал, потому что мотор необходимо достаточно хорошо раскручивать, чтобы получить нужное ускорение, без ущерба для агрегата. Одной из идей развития автоматической коробки, стала коробка передач с бесступенчатым переключением.

Вариатор – что это

Вариатор – это новый тип КПП, наравне с остальными видами трансмиссиями, тоже прочно входит в жизнь многих автовладельцев. Несмотря на всю его простоту и гениальность, эта система еще до сих пор не достигла совершенства. Сегодня вы узнаете о том, как применяется вариатор, его принцип действия, что отличает его от автоматической коробки и как такое устройство применяется на автомобилях.

Чем отличается автоматическая коробка передач от вариатора

Вариатор имеет серьезные отличия от АКПП. Если внимательно изучить что движет автоматической коробки передач, то можно сделать вывод о том, что это заключается в быстром изменении передаточных чисел, без участия водителя. Если бы все автомобили не нуждались в переключении передач, то мы бы получили такое средство передвижения, которое движется с одной и той же скоростью, напрямую зависящей от оборотов двигателя. В качестве примера, можно взять автомобили, у которых есть только первая и третья передача. В первом случае автомобиль легко ускоряется, но имеет меньшую максимальную скорость, которая пагубно будет влиять на детали двигателя, а во втором случае автомобиль будет ехать быстрее, но очень долго разгоняться, к тому же, тронуться на третьей передаче очень трудно. Таким образом, передачи – являются важной частью автомобиля, которые позволяют эффективно использовать крутящий момент двигателя. Переключение передач может быть автоматическим или ручным.

В автоматической коробке передач используются шестерни, которые образуют пары передач. В отличие от механической коробки, эти шестерни имеют планетарный вид, который позволяет включить нужную пару как можно плавно. Переключение сопровождается характерным толчком, который особенно заметен при быстром ускорении.

Вариатор же, в свою очередь не имеет таких ступеней, а соответственно и толчков, что делает его малозаметным при изменении передач. Такое связано с тем, что в его конструкции, в отличие от других коробок, отсутствуют шестерни и устроен он намного проще.

Как устроен вариатор и как работает это устройство

Вариатор – что это? Какой-то сложный механизм, или простейшее устройство переключения передач? Самый простейший вариатор основан на применении специальных шкивов, которые связаны между собой при помощи ременной передачи. Шкивы имеют конусообразную форму, наконечники которых направлены в разные стороны и имеют возможность перемещаться в горизонтальной плоскости. Таким образом, принцип действия вариатора заключается в следующем: при изменении оборотов двигателя, под действием центробежных сил, ведущий шкив сжимается и выталкивает ремень наружу, второй шкив, в свою очередь, начинает разжиматься и ремень утопает в нем. Для управления шкивами может применяться электронная система из сервоприводов и комплекта датчиков. Во время этих процессов, передаточное число меняется плавно и практически не заметно для водителя.

Помимо обычного вариатора, в современных автомобилях также применяется тороидный, в основе которого лежит принцип двух дисков и огибающих роликов. При изменении частоты вращения коленвала, меняется положении роликов, а также радиусы, по которым они огибают диск. Для того, чтобы сделать это, используются специальные прижимные устройства. Такой вариатор является наиболее компактным и самым надежным, но очень сложным в производстве.

Для передачи момента от двигателя к трансмиссии использует либо обычное сцепление, либо гидротрансформатор, который блокируется после начала движения.

В качестве ремня, в вариаторе может быть использован обычный резиновый ремень или цепной привод. Многие знаменитые автомобильные компании используют ремень, в котором вживлены металлические пластины. Не смотря, на все различия, принцип действия вариатора это не меняет.

Многие вариаторы могут оборудоваться специальными опциями, такими, например, как эмуляция переключения, в виде своеобразных толчков. Практической необходимости в этой функции нет, она лишь создает  ощущение использования АКПП. Это разработано для истинных ценителей традиционных коробок передач. Кроме того, вместо «кик-дауна», как на АКПП, при нажатии педали акселератора в пол, происходит мгновенное изменение передаточного числа, и автомобиль начинает очень быстро разгоняться.

Где применяется вариатор

Свое применение он нашел в скутерах – транспорте, который плавно набирает скорость. Благодаря своим небольшим размерам и весу, такая коробка легко располагается в небольшом корпусе мини-мотоцикла. Кроме того, вариаторы успешно применяются в катерах, где характерны малые нагрузки, создаваемые водой. В данный момент это ведущая область применения вариаторов.

Более мощные виды вариаторов, постепенно внедряются в трансмиссию автомобилей, а также на производстве, для изменения частоты вращения специальных станков.

Какие достоинства и недостатки имеет вариатор

Прежде всего, стоит рассмотреть все преимущества, которые скрываются под вариатором.

  1. Бесступенчатое ускорение, которое подразумевает отсутствие любых рывков, делает такую коробку передач очень комфортной при эксплуатации.
  2. Благодаря поддержанию нужных оборотов, в КПП обеспечивается эффективное использование мощности, а это значит, что позволяет во много раз сократить расход топлива.
  3. Такая коробка передач неуязвима к изменению ландшафта местности, пока нога находится на педали газа. Даже если вы начнете движение в гору, плавное понижение передачи не даст автомобилю вынуждено снизить скорость движения. В этом вариатор превосходит многие виды трансмиссии.
  4. Динамика разгона значительно превышает показатели механической и автоматической коробок передач. Дело в том, что для переключения МКПП и АКПП требуется некоторое время, за которое шестерни смещаются в нужную сторону. Внутри вариатора этот процесс осуществляется намного быстрее, за счет отсутствия специальных механизмов.
  5. У вариаторов самый простейший механизм. Если автоматические коробки передач имеют большое количество сложных механизмов, то вариатор представлен всего двумя шкивами, что облегчает эксплуатацию и обслуживание агрегата.
  6. Вариатор обеспечивает легкое начало движения. Принцип действия позволяет тронуться с нужной плавностью при любом навыке езды. Кроме того, плавная работа не позволит «угробить» коробку даже начинающему водителю, что делает ее очень полезной при обучении вождению.
  7. В зимнее время пуск двигателя с вариатором значительно облегчается, потому что он плохо поддается замерзанию, что является несомненным плюсом.

Тем не менее, у вариатора есть определенные минусы

  1. Автомобиль, оснащенный вариатором, необходимо чаще подвергать техническому обслуживанию. Дело в том, что у него есть слабое место – ремень, который необходимо менять каждые 60 тысяч километров и эти цифры могут меняться, в зависимости от модели автомобиля. Если сравнивать с автоматическими коробками передач, то их можно не подвергать подобному обслуживанию до 100 тысяч километров. Недостаток устраняется применением цепного привода, который, однако, имеет высокий уровень шума. Также сюда следует включить то, что он служит значительно меньше, нежели автомат или механика.
  2. Данная коробка переключения передач не переносит большие нагрузки, из-за низкой прочности механизма, в частности, ремня. Именно поэтому его редко применяют для внедорожников, или любых других автомобилей, которые используются для езды в тяжелых условиях.
  3. В случае поломки вариатора, очень сложно найти сервисный центр, который возьмется за его ремонт. Несмотря на то, что стоимость ремонта обходится в 30% от стоимости агрегата, намного проще его поменять, нежели ремонтировать. Такая коробка передач очень чувствительна к любому стороннему вмешательству, поэтому сервис необходимо выбирать с умом.
  4. Не все вариаторы работают быстро. Некоторые из них могут «распознавать» обороты в течение 1-2 секунд, прежде чем включится нужная передача.
  5. Вариатор работает на основе импульсов, поступающих со многих датчиков, например, датчик положения коленвала, датчик скорости, датчик АБС и многих других. Поломка хотя бы одного из них может привести к серьезным проблемам, так как неисправность будет нарастать постепенно по цепочке.

С учетом всех достоинств и недостатков, пока что, предпочтение лучшего всего отдать именно автоматической коробке передач. Тем не менее, идея с применением такого простого механизма довольно перспективна и вполне возможно, что в ближайшем будущем вариатор все же вытеснит АКПП.

Как правильно использовать вариатор

  • Необходимо всегда контролировать наличие специальной жидкости внутри вариатора. Если он будет работать без нее, то последствия могут быть такими же печальными, как и для обычной коробки передач. Если избегать больших нагрузок, такая коробка сможет содержать жидкость в нужном качестве и ее хватит на весь срок службы. В противном случае, ее необходимо вовремя менять, иначе потом переключение передач будет затруднительным.
  • В зимнее время нельзя сразу нагружать вариатор. Необходимо некоторое время, чтобы механизм полностью прогрелся. Впрочем, это суждение относится и для остальных видов трансмиссии.
  • Вариатор не терпит резких стартов. Слишком большая и внезапная нагрузка, навсегда может поставить крест на ремне привода КПП. Следует помнить, что данная коробка передач не предназначена для таких больших нагрузок. Это обуславливается низкой прочностью механизма.
  • В случае, если поломка все же случилась, ни в коем случае не пытайтесь починить его самостоятельно. Лучше всего, сразу же обратиться к соответствующему специалисту, иначе есть риск получить еще более серьезную поломку. А, как известно, коробка передач является одним из ведущих компонентов, без которых движение автомобиля не возможно.

Вот и все, что необходимо знать о бесступенчатой трансмиссии. Как уже стало понятно, вариатор имеет вполне положительные перспективы для развития и вскоре может стать главным элементом трансмиссии автомобилей.

Видео по теме



Читайте так же

365drive.ru

Как устроен вариатор — ДРАЙВ

Листая автомобильные каталоги, многие встречали такую фразу: «На автомобиль устанавливается бесступенчатый вариатор». Или могли увидеть это словосочетание в таблице технических характеристик. Что такое механическая коробка передач, знают все (кроме, разве что, американцев), к «автомату» тоже давно все привыкли (особенно американцы). А вот вариатор — зверь малоизвестный. А ведь он далеко не новинка.

Вы удивитесь, но принадлежит это изобретение не Хонде и даже не Мерседесу. Патент на вариатор был выдан в конце XIX века! Более того, первый вариатор придуман и вовсе в 1490 году. Его автором оказался добродушный бородач Леонардо да Винчи.

Первый работоспособный автомобиль с этим типом трансмиссии, правда, появился не в эпоху Возрождения, а попозже — лет через пятьсот, в 1950-х годах. Вариатор ставился серийно на автомобили DAF (в то время под этой маркой выпускались не только грузовики, но и легковушки). Потом нечто похожее начали делать и на Volvo, но по-настоящему широкое распространение вариаторы получили лишь сейчас.

По сути, вариатор (наиболее распространённое англоязычное обозначение — CVT — continuously variable transmission) — это, простите за тавтологию, вариация на тему автоматической коробки передач. И автомобиль, оборудованный им, на первый взгляд, ничем не выдаёт себя — педалей всего две и рычаг переключения режимов трансмиссии — P, R, N, D — такой же, как и у машины с традиционной АКПП. Всё привычно. Но работает вариатор совершенно по-другому. В нём нет фиксированных первой, второй, десятой передач. Попробуйте представить себе, сколько звёзд в нашей Вселенной или сколько песчинок на всех пляжах Земли вместе взятых — у вариатора передач всё равно намного больше. И «переключение» между ними происходит плавно и незаметно.

Поэтому-то здесь нет толчков при трогании и «переключении». И не зря мы написали это слово в кавычках: переключений как таковых тут и нет. Вариатор непрерывно и плавно изменяет передаточное число по мере разгона или замедления автомобиля.

Вариаторы бывают нескольких типов: клиноремённые со шкивами переменного диаметра, цепные, тороидальные… Первый тип — самый распространённый. Посмотрим, как он устроен.

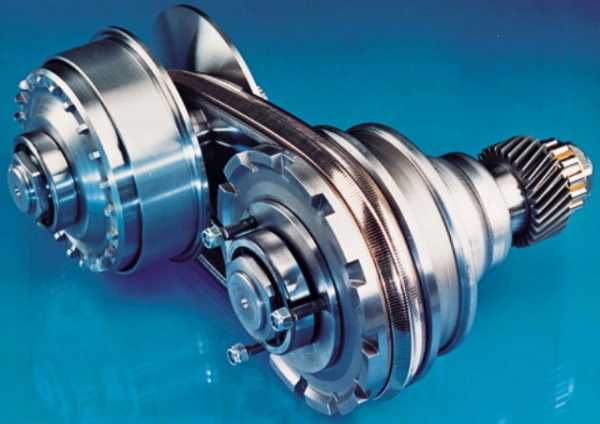

Клиноремённый вариатор MINI.

Вот наглядный пример: возьмём два карандаша (цилиндра), лежащих параллельно на некотором расстоянии друг от друга. Стягиваем их резинкой и начинаем крутить один из них. Тут же начинает крутиться и второй — с той же скоростью. Но если карандаши будут разного диаметра, начинается совсем другая история — пока один из них, что побольше, сделает один оборот, второй, скажем, два.

Вариатор устроен похоже, только диаметр «карандашей» у него постоянно меняется. У него два шкива, каждый из которых сделан в виде пары конусов, обращённых острыми концами друг к другу. А между шкивами зажат клиновый ремень.

Изменяя радиус огибания ремнём ведущего и ведомого шкива, можно плавно менять передаточное отношение.

Теперь, если каждая из пар конусов может двигаться друг к другу и обратно, мы получим шкивы с переменным рабочим диаметром. Ведь при раздвижении конусов ремень, соприкасающийся с ними своими рёбрами, будет как бы проваливаться к центру шкива и обегать его по малому радиусу. А при сближении конусов — по большому радиусу.

Осталось только снабдить оба шкива системой (как правило, это гидравлика, но может быть и какой-то иной сервопривод), которая будет строго синхронно сдвигать половинки первого шкива и раздвигать половинки второго. И если один шкив находится на ведущем валу (который идёт от двигателя), а второй — на ведомом (который ведёт к колёсам), то можно организовать изменение передаточного отношения в весьма широких пределах.

Остаётся ещё добавить узел, отвечающий за изменение направления вращения выходного вала (для заднего хода), а это может быть, скажем, обычная планетарная передача. И вот готова коробка-вариатор.

Кстати, интересный вопрос — какой тут используется ремень? Разумеется, простой ремень из резины и ткани, наподобие тех, что вращают генераторы и прочее навесное оборудование, здесь не прожил бы и тысячи километров. Ремни в клиноремённых вариаторах имеют сложное устройство.

Ремень в вариаторах, как видно, никакой вовсе не ремень, а наборная металлическая лента.

Это может быть стальная лента с неким покрытием или набор стальных тросов (лент) сложного сечения, на которые нанизано огромное число тонких поперечных стальных пластинок трапецевидной формы, края которых и контактируют со шкивами. Кстати, именно таким образом удалось создать толкающий ремень, передающий мощность не только той его половиной, которая бежит от ведомого к ведущему шкиву, но и противоположной. Обычный ремень при попытке передать сжимающее усилие просто сложился бы, а наборный стальной — обретает жёсткость.

А ещё в качестве клинового ремня может выступать широкая пластинчатая стальная цепь, соприкасающаяся с конусами своими краями. Именно такой «ремень» работает в вариаторах машин Audi.

Вот такая цепь используется в вариаторах фирмы Audi.

Интересно, что для смазки цепи применяется особая жидкость, которая меняет своё фазовое состояние под сильным давлением, возникающим в месте контакта со шкивом. Благодаря этому цепь может передавать значительное усилие, практически не проскальзывая, несмотря на очень маленькую площадь контакта.

Как именно вариатор будет менять передаточное число при разгоне, зависит от выбранной программы управления. Если при разгоне на обычном автомобиле мы на каждой передаче раскручиваем двигатель, затем переходим на следующую передачу и так далее, то при наборе скорости автомобиля с вариатором мотор остаётся на одних и тех же оборотах (скажем, на оборотах, соответствующих максимальному крутящему моменту), зато плавно меняется передаточное отношение.

Это создаёт несколько странные ощущения. Жмём газ в пол, мотор выходит на большие обороты, да так и остаётся на них в течение всего разгона, воя как пылесос. Зато темп разгона — высокий, да и на переключения между ступенями время не тратится.

Впрочем, в некоторых случаях вариатор настраивают так, чтобы разгон с ним больше напоминал увеличение скорости с обычной коробкой передач, с постепенным ростом оборотов мотора.

Разумеется, при попытке заехать на холм и при замедлении авто, несмотря на нажатие педали газа, умный вариатор не оставит «включённой» высокую передачу. Шкивы для уверенного штурма высоты быстро передвинутся обратно — чтобы увеличить крутящий момент на выходе из коробки.

А ещё на некоторых машинах можно выбрать режим с несколькими «виртуальными» передачами (с 6 или даже 8), задаваемыми электроникой. Передачами, между которыми вар

www.drive.ru

Вариатор, робот или обычный автомат — что выбрать? — журнал За рулем

Разбираемся, чего ждать от разных типов коробок передач и в чем преимущества (недостатки) каждого.

Материалы по теме

Общие соображения насчет плюсов и минусов «ручки» и автомата мы недавно высказывали. Однако тут же пообещали продолжить тему: ведь автоматы не ограничиваются одной только гидромеханикой. Разбираемся в роботах, вариаторах и прочих DSG.

Очевидно, что проще, надежнее и дешевле механики сегодня ничего нет. Поэтому любой шаг в сторону от привычной «ручки» повлечет за собой определенный набор проблем — от технических до финансовых и даже организационных: взять ту же буксировку неисправной машины. В качестве компенсации за отсутствие третьей педали получаем комфорт и… А вот насчет «и» как раз и расскажем.

Робот с одним сцеплением

Примеры использования: Smart fortwo, Лада Веста, Лада Иксрей.

Редакционная Веста с автомеханической трансмиссией (АМТ).

Редакционная Веста с автомеханической трансмиссией (АМТ).

Примитивный «недоавтомат» имеет сторонников: многие уверяют, что ездить с такой коробкой удобно и комфортно. При этом надежность несложного агрегата считается более высокой, чем у гидромеханики и уж подавно вариатора. В основе такого робота лежит обычная механика, однако ресурс сцепления у него повыше — по заводским данным, процентов эдак на 40.

www.zr.ru

Устройство вариатора и принцип работы

С каждым годом в автомобильной отрасли происходят существенные изменения: разрабатываются все новые устройства и аппараты для облегчения вождения и улучшения качества поездки. Постепенно все общепринятые приборы заменяются наиболее удачными изобретениями. Не стала исключением и всеми известная коробка передач.

Если вы страстный автолюбитель, то наверняка не раз сталкивались с названием – бесступенчатый вариатор. Эта новинка наших дней была придумана много лет назад. Еще одаренным Леонардо да Винчи в 1490 году. Но воплотить ее в жизнь смогли только в 1950 годах. Первым легковым автомобилем с такой трансмиссией стала 600-я модель от фирмы «DAF». В ней установили вариатор под названием «Variomatic», затем эстафету перехватила компания «Volvo». Сейчас многие автомобильные компании стали поставлять на рынок свои автомобили именно с такой трансмиссией.

Отличие вариатора от других коробок передач

Механическая коробка (МКПП) имеет пять скоростей, автоматическая (АКПП) – восемь, а вариатор обладает неограниченным количеством передач. Но это не главная разница. Для уяснения ситуации, немного опишем принцип действия двигателя, чтобы понять, в чем удобство использования вариатора.

Устройство механической коробки передач

Итак, в привычных ступенчатых коробках передач есть существенный недостаток – они имеют фиксированные передаточные числа, которых на дороге порой недостаточно. Даже при езде по абсолютно ровной поверхности двигатель должен, разгоняясь преодолевать внешнюю нагрузку – силу инерции, а затем, достигая идеального соотношения количества оборотов и передаточного числа, он набирает скорость. А после этого передача становится низкой. Для ее повышения необходимо использовать большее количество ступеней, а в коробках передач их заложено определенное количество. Да еще при переходе на каждую из них происходит рывок. Поэтому возникло решение убрать ступени трансмиссии. В результате получили вариатор. Он представляет собой идеальный вариант, в котором смена скоростей происходит плавно без скачков.

Этот аппарат постепенно изменяет крутящий момент на ведомом и ведущем диске. Он начинает свое движение плавно, в отличие от других коробок передач. Авто, оснащенное им, ведет себя так, как будто на нем стоит мощный электродвигатель. Скорость машины увеличивается плавно, без постороннего шума. Из-за того, что вариатору не требуется переключения передач, авто с ним набирает скорость быстрее, чем с другими КПП.

Клиноцепной вариатор

К тому же автомобиль с вариатором намного проще в управлении. С ним под силу справиться даже начинающему автолюбителю, так как такой вид трансмиссии не реагирует на манеру вождения водителя и не способен заглохнуть. Даже при стремительном разгоне двигатель работает очень тихо, по сравнению с другими коробками. Если полностью притопить педаль газа, то произойдет молниеносное ускорение автомобиля без характерного «рычания».

Как ездить на вариаторе

Некоторым не нравиться, что мотор никак себя не проявляет при смене скорости, но это непривычно тем, кто привык ездить на автоматике или спортивных машинах, где «рёв» добавляет адреналина водителю.

Эта трансмиссия обладает большими возможностями, это подтверждает и тот факт, что до 1994 года на гонках болидов Формулы-1 ее нельзя было использовать.

Ведущие автомобильные производители наладили выпуск моделей вариаторов, создаваемых на своем предприятии, а чтобы выделить их из основной массы каждая фирма дала определенное название изобретению. Бесступенчатая КПП «Lineartronic» была разработана Subaru, «Multimatic» производит Honda, Autotronic — Mercedes-Benz, Multitronic — Audi, а «Multidrive» — Toyota. Некоторые фирмы выпустили по два варианта вариатора:

  • «X-Tronic» и «Hyper» от Nissan;
  • «Ecotronic» и «Durashift CVT» — творения от Ford

Чтобы автолюбителям сразу было понятно, что на машине стоит вариатор ему присвоили обозначение CVT. В ней зашифровано три слова – постоянно изменяющаяся трансмиссия (Continuously Variable Transmission).

Принцип работы вариатора и его устройство

Бесступенчатая коробка плавно изменяет крутящий момент в заданных промежутках регулирования. Это достигается за счет ее особой конструкции, которая состоит из следующих компонентов:

  • вариатора;
  • механизма сцепления;
  • аппарата для передачи реверса;
  • процессора с исполнительным устройством.

В качестве автоматического сцепления выступают разные виды устройств. Без них крутящий момент сразу же передавался бы на колёса, а так указанный узел будет отвечать за плавную передачу движения. Сцепление может быть:

  • центробежным – технология «Transmatic»;
  • мокрым многодисковым – представители «Multimatic» и «Multitronic»;
  • электромагнитным — вариатор «Hyper»;
  • гидротрансформаторным.

Последний вид применяется на большинстве авто. Он обеспечивает плавную работу двигателя без рывков и продлевает жизнь вариатору. На высоких оборотах входит в режим полного зацепления, при котором исключается проскальзывание. Но часть его мощности может уходить в нагрев. А бывают случаи, что он перегревается, об этом становиться известно по зажигающейся красной лампочке на приборной доске.

Устройство вариатора

Работа вариатора осуществляется с помощью электронного блока. Он отвечает за следующие функции:

  • управление сцеплением;
  • изменение передаточного отношения между валами вариатора;
  • контролирование работы планетарного редуктора;
  • обеспечение действия реверсивного аппарата.

К электронному блоку передается информация от множества датчиков. Поэтому его работа взаимосвязана с показателями оборотов двигателя, давления в шинах, ABS и т. д. Сбор информации фильтруется в аппарате, и он автоматически настраивается на нужное передаточное число.

Но вариаторы не могут самостоятельно производить задний ход авто, поэтому для этих целей предусмотрен планетарный редуктор. Принцип действия, которого схож с работой в автоматической коробке.

Водитель при управлении транспортом с CVT проделывает практически те же действия, что и при использовании АКПП. Но они немного упрощаются, он выбирает только режим, а остальное выполняет за него удобное устройство вариатора. Также оно позволяет повторить некоторые манипуляции, возможные в привычных КПП. Например, можно зафиксировать определенное передаточное соотношение. Некоторые водители не чувствуют разгона машины, и потому относят постоянную частоту оборотов коленвала к недостаткам аппарата, но к этому надо привыкнуть и со временем удобство бесступенчатой коробки станет очевидным.

Виды вариаторов

Существуют несколько разновидностей. Они отличаются между собой по своей конструкции.

Клиноременной механизм

Это самый распространенный агрегат. В основном он состоит из одной передачи, реже из двух. Такой вариатор имеет два шкива, которые между собой соединяются клиновидным ремнем. Один шкив ведущий, а второй ведомый. Вначале между ними закладывалась армированная резина, но затем ее заменили стальные пластины. Они способны передавать больший крутящий момент, обладают меньшим радиусом изгиба и долговечны.

Конструкция шкивов состоит из двух конусовидных половин, которые имеют уклон к оси вала. Эти конструкции при движении то отдаляются, то приближаются друг к другу. Ремень не что иное, как металлическая лента, имеющая покрытие. А также встречаются варианты, когда она состоит из тросов, они являются наиболее прочными.

Принцип работы

Принцип действия

При раздвижении шкивов лента уходит внутрь, когда они сближаются — ремень приобретает форму клина. В последнем случае радиус шкива увеличивается, а вместе с ним становиться больше и передаточное число, а в предыдущем варианте все наоборот. В промежутках между этими состояниями ремень становится прямым. Для смещения шкивов используются пружины, а также центробежная сила, создаваемая гидравлическим приводом. Он управляется электроникой, которая способна создать оптимальные условия для бесперебойной работы мотора. Водитель выбирает режим, а она настраивает работу CVT. За счет этого происходит увеличение его ресурса, снижение износа и уменьшение использования топлива.

Клиноцепной вариатор


Вместо ремня в такой конструкции используется цепь. Отсюда и название вида. Звено такого устройства представляет собой несколько пластинок, которые между собой объединяются цилиндрическими осями. Они обеспечивают наименьший радиус изгиба. Цепь изготовлена из высокопрочной стали, так как при работе постоянно находится в контакте с конусовидными дисками и претерпевает сильные нагрузки. Такая работа сопровождается высокими температурами, и чтобы их снизить в вариаторе предусмотрели охлаждение жидкости в принудительном порядке.

За счет использования цепи удалось уменьшить радиус изгиба, он может быть 25 мм, поэтому такой вид вариатора имеет больший диапазон передаточных чисел. Клиноцепной вид отличается от своих аналогов наибольшим КПД, но из-за этого имеет и самую высокую стоимость. Такой вариатор был впервые применен на моделях Audi.

Тороидный вид вариатора

Он не содержит ни цепи, ни ремня. Движение дисков, которые применяются вместо шкивов, происходит при помощи роликов, создающих крутящий момент между ними. Передаточное число меняется при смене положений роликов и изменением их радиусов, которые обкатывают диски. Их поворот осуществляется за счет определенных устройств. Они способны регулировать силу прижатия роликов к дискам. В каждом таком вариаторе автомобильные фирмы применяют свои устройства. Например, компания Ниссан в своем аппарате «X — Tronic» заложила гидравлический механизм, управляемый электроникой. Он перемещает ролики вверх и вниз на самые малые расстояния, а затем из-за сдвига они проворачиваются самостоятельно.

Принцип работы

Такой вид вариатора применяется реже всех, но за ним будущее.

Достоинства и недостатки вариатора

Любое изобретение имеет какие-то недоработки, не стал исключением и CVT. Его слабые стороны пытаются устранить, а пока они существуют, стоит о них знать:

  1. Такие коробки передач не устанавливают на мощные авто, хотя уже есть несколько экземпляров именно с ними.
  2. Ремонт CVT требует больших материальных затрат, и к тому же его осуществляют не на всех СТО. Очень сложно найти специалиста, который бы хорошо разбирался в устройстве данного типа.
  3. Работа вариатора зависит от показаний множества датчиков, и если вдруг выйдет из строя хотя бы один из них, то это может привести к неправильной работе всей системы трансмиссии.
  4. Такой аппарат требует заполнения внутренней его части специальной жидкостью, которая отличается высокой стоимостью в сравнении с аналогами, предназначенными для АКПП. А также ее уровень необходимо постоянно контролировать.
  5. Трансмиссия испытывает большие нагрузки.
  6. С данной коробкой передач существуют определенные ограничения по буксировке автомобилей, а также при использовании прицепов.

Неисправности вариатора

Но машина с вариатором имеет множество существенных преимуществ:

  1. Удобство поездки на автомобиле с бесступенчатой КПП.
  2. Плавность движения машины – стремительный разгон и торможение не вызывает рывков, как при использовании других коробок передач.
  3. Стабильность показателей при достаточно продолжительном движении.
  4. За счет оптимальной нагрузки на двигатель и продуманности работы автомата происходит существенная экономия топлива.
  5. Уровень вредных веществ, создаваемых отработанными газами ниже, чем в автомобилях с АКПП И МКПП.
  6. Безопасность езды на обледенелых дорогах, так как вариатор исключает пробуксовку колес.
  7. Электронное управление работой двигателя увеличивает срок его износа, предотвращает от частых ремонтов.
  8. Авто с вариатором ездит намного тише, чем с обычными коробками.

Новинки вариаторов

С каждым годом все больше автопредприятий ставят на свои модели CVT. При этом постоянно улучшая их характеристики и внедряя в агрегаты новые технологии. Одним из последних изобретений является общее детище компании Nissan и JATCO — облегченный и уменьшенный вариатор. Он выполнен в виде аппарата клиноременного типа совмещенного с новой коробкой передач. Данный вид отличается своими серьезными характеристиками:

  • имеет наибольшее передаточное число. Его диапазон увеличен на двадцать процентов от обычного вариатора, поэтому он способен быстрее набирать скорость и тормозить. Это число 7.3:1. Оно выше, чем на автоматической коробке передач с семью ступенями;
  • масса нового изобретения уменьшена на 13%;
  • оснащен ASC. Эта система подбирает наилучшее передаточное число во время движения, при разгоне и торможении.

Вариатор фирмы JATCO

Сейчас представители компании «Porsche» подтверждают, что ведут разработки по совершенствованию вариатора. Они улучшают характеристики комфортности поездки, разгона и торможения. Увеличивают КПД и уменьшают расход топлива. Хотят сделать такой вариант бесступенчатой трансмиссии, при котором вариатор станет схож с 8-ми ступенчатой АКПП.

Стремление усовершенствовать вариатор и проводимые новые разработки его видов еще раз доказывают, что за ним будущее. Возможно, скоро он полностью заменит привычные механизированные, роботизированные и автоматизированные коробки передач. В особенности делается упор на его гибридные виды, при которых мотор будет работать в оптимальном режиме, а получаемая энергия будет сохраняться в накопителе, а затем расходоваться на движение авто.

autoleek.ru
