Как работает роботизированная коробка передач

Сегодня мы поговорим про роботизированную коробку передач, ее устройство, принцип работы, возможные неисправности и порядок технического обслуживания. Надеемся данная информация будет для вас полезной.

Преимущества автоматической трансмиссии

Коробка передач служит для отдачи мощности двигателя на колеса автомобиля, и любая КПП имеет несколько ступеней.

На механической коробке водитель самостоятельно выбирает передачу, которая больше подходит для выбранной скорости движения.

Автоматическая трансмиссия более удобна в эксплуатации – водителю не нужно отвлекать внимание на переключение скоростей. За переключением следит электронная система, она сама решает, когда нужно совершить следующее действие.

За счет умной электроники двигателю обеспечивается самый щадящий режим, и перегрузок мотор не испытывает.

Принцип работы КПП-робота

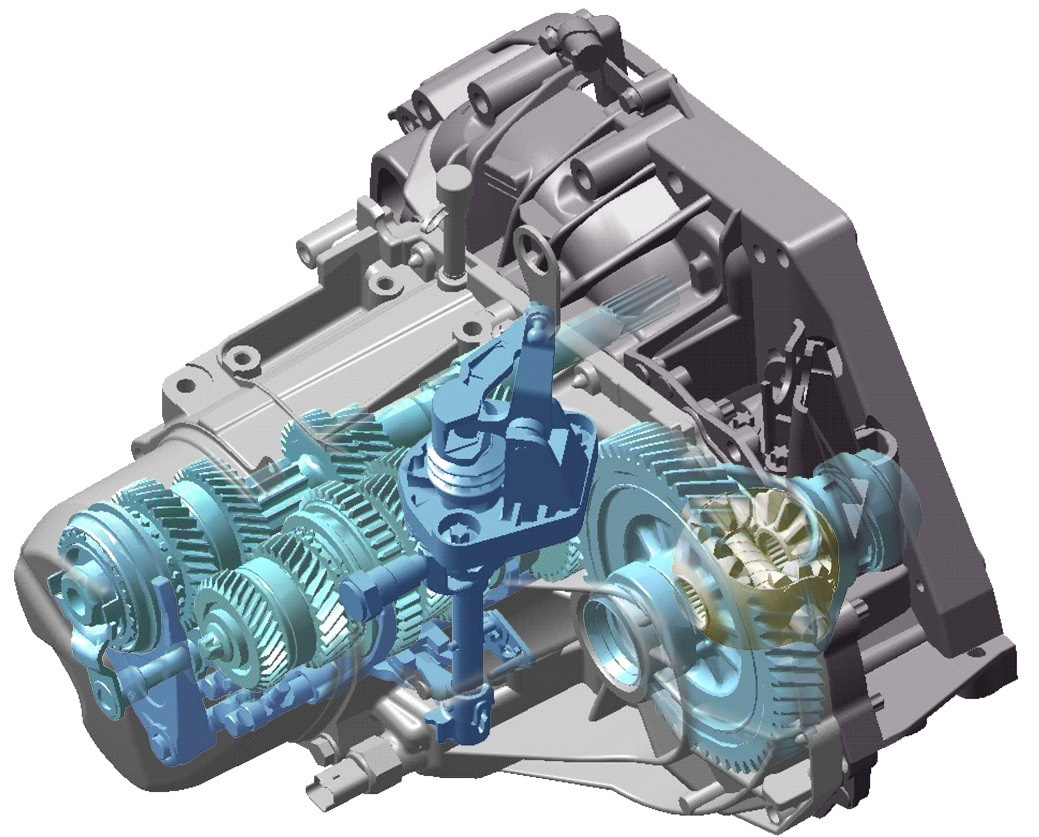

Роботизированную КПП собирают в алюминиевом корпусе, внутри картера находится три набора шестерен планетарной передачи.

Основой передачи крутящего момента является главная пара, с помощью ее согласуется скорость вращения мотора со скоростью движения колес.

Главная передача соединена с дифференциалом, который позволяет колесам двигаться с разной скоростью, за счет этого узла машина может без проблем поворачивать.

Дальше следует вспомнить принцип работы механической КПП. В коробке передач есть первичный и вторичный вал, которые соединяются между собой при помощи шестерен различных размеров.

В зависимости от того, какие именно шестерни соединены в данный момент, образуется определенное передаточное число, и автомобиль двигается с заданной скоростью.

На механике водитель сам управляет переключением скоростей и выжимом сцепления, выбирая нужную передачу.

В роботизированной коробке принцип переключения передач точно такой же, но роль сцепления и выбора передач выполняют сервоприводы, которые управляются электроникой.

Исполнительный электронный механизм не только переключает передачи, но также и выжимает сцепление.

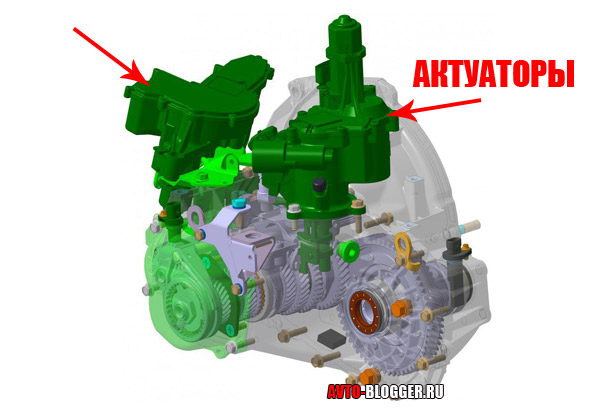

В основном коробкой управляют электрические актуаторы, но иногда встречаются и гидравлические механизмы.

Неисправности роботизированной КПП

Все неисправности роботизированной трансмиссии делятся на два вида:

• проблемы, связанные с электроникой;
• механические поломки.

Различного рода поломки обычно сопровождаются характерными признаками:

• на панели приборов автомобиля загорается лампа, фиксирующая неисправность в КПП;
• начинает буксовать сцепление;
• машина двигается с рывками;
• во время движения возникают различные шумы;
• при увеличении оборотов двигателя автомобиль не набирает скорость.

Поломки в механической части коробки-робота случаются такие же, что и в МКПП:

• ломаются зубья шестерен;
• изнашиваются вилки переключения передач;
• начинают шуметь подшипники.

В электронике РКПП все неисправности можно разделить на три основных вида:

• нарушения режим работы блока управления;
• выход из строя электроприводов;
• отказ датчиков.

На роботизированных коробках устанавливается два типа сцепления – «сухое» и «мокрое».

Первый вид работает как обычное сцепление, но испытывает больше нагрузок, «мокрый» тип «купается» в масле.

В процессе эксплуатации в масло попадает различный мусор, образующиеся вследствие износа фрикционов, забивается фильтр, и соленоиды выходят из строя.

«Сухое» сцепление из-за повышенных нагрузок нередко перегревается, и поломка может случиться достаточно рано.

Техобслуживание роботизированной трансмиссии

Чтобы роботизированная коробка передач прослужила как можно дольше, ее необходимо с периодичностью примерно один раз в 50 тыс. км пробега обслуживать и диагностировать на станции ТО, где есть специальное оборудование и квалифицированные специалисты.

Если не соблюдать регламент, трансмиссия выйдет из строя раньше времени, и в этом случае ремонт обойдется дороже.

Самостоятельный ремонт РКПП проводить настоятельно не рекомендуется – неквалифицированный подход к делу может погубить коробку окончательно, и тогда ее придется полностью менять.

Обслуживание и ремонт роботизированной коробки следует производить только в специализированных автомастерских – только там можно получить реальные гарантии на выполненные работы.

Коробка робот РКПП — отзывы, минусы, принцип работы

Для того, чтобы понять принцип работы роботизированной КПП, необходимо вспомнить, как устроена и функционирует обычная механическая коробка передач. В обзоре — принцип работы коробки робот, минусы и особенности эксплуатации автомобилей с РКПП.

Итак, базируется традиционная МКПП на двух валах, один из которых ведущий, или первичный, а второй – ведомый (вторичный). От двигателя с помощью механизма сцепления происходит передача крутящего момента на ведущий вал. Далее момент преобразуется и с ведомого вала поступает на управляемые колеса. На обоих валах есть шестерни, которые попарно находятся в зацеплении, только на ведущем валу они закреплены плотно, а на ведомом могут вращаться свободно. В нейтральном положении все шестерни вторичного вала свободно прокручиваются на нем, то есть передачи крутящего момента на колеса не происходит.

Чтобы включить передачу, водитель сначала выжимает педаль сцепления. В это время происходит отсоединение первичного вала от двигателя. Далее, при движении рычага коробки передач через систему тяг на ведомом валу начинают перемещаться специальные синхронизаторы. Приблизившись ко вторичной шестерне нужной передачи, муфта синхронизатора жестко фиксирует ее на валу. Когда сцепление включено, крутящий момент определенной величины передается на вторичный вал, от которого потом идет дальше, на главную передачу и на ведущие колеса. Часто для того, чтобы сократить длину коробки, ведомый вал разделяют на две части, между которыми и распределяют все ведомые шестерни.

Роботизированная коробка передач работает по такому же принципу. Особенность принципа работы РКПП только в том, что включение и выключение сцепления, а также выбор и переключение нужной передачи осуществляют специальные актуаторы (сервоприводы). Наиболее распространены электрические шаговые моторы, имеющие редуктор и исполнительный механизм. Но бывают коробки, оборудованные гидравлическими актуаторами.

Управление актуатором осуществляется с помощью электронного блока. После дачи команды на включение или смену передачи, первый актуатор выжимает сцепление, а второй переставляет синхронизаторы на нужную передачу. После этого сцепление плавно отпускается первым актуатором. Как видно, в салоне автомобиля с коробкой роботом даже не нужна педаль сцепления – система делает все сама. При этом команда на переключение передачи может даваться как автоматически (с помощью компьютера, самостоятельно определяющего нужный момент по показаниям приборов и датчиков), так и вручную (водителем при помощи специального селектора или рычага).

Главный минус роботизированной коробки передач в том, что нет обратной связи в сцеплении.

Особенность коробки робот заключается в том, как ездить с ее помощью. Управляя обычной механикой, человек способен чувствовать скорость и момент, когда нужно переключить передачу, и делает это быстро, и в то же время плавно. Автоматике же приходится, ради избежания рывков, надолго разъединять передаваемый от двигателя к колесам поток мощности, что вызывает определенные «провалы» при разгоне. Единственным эффективным решением такой проблемы может стать сокращение отрезков времени при переключениях, но это приведет к значительному увеличению стоимости всей системы.

В этом плане переломным решением стало появление в 80-х коробки передач, имеющей два сцепления DCT, что расшифровывается как dual clutch transmission. Принципы, на которых она функционирует, можно рассмотреть на примере 6-скоростной DSG-трансмиссии от Фольксваген.
Этот концерн стал первым, кто начал массово использовать преселективные коробки на передне- и заднеприводных моделях с поперечно и продольно расположенными двигателями.

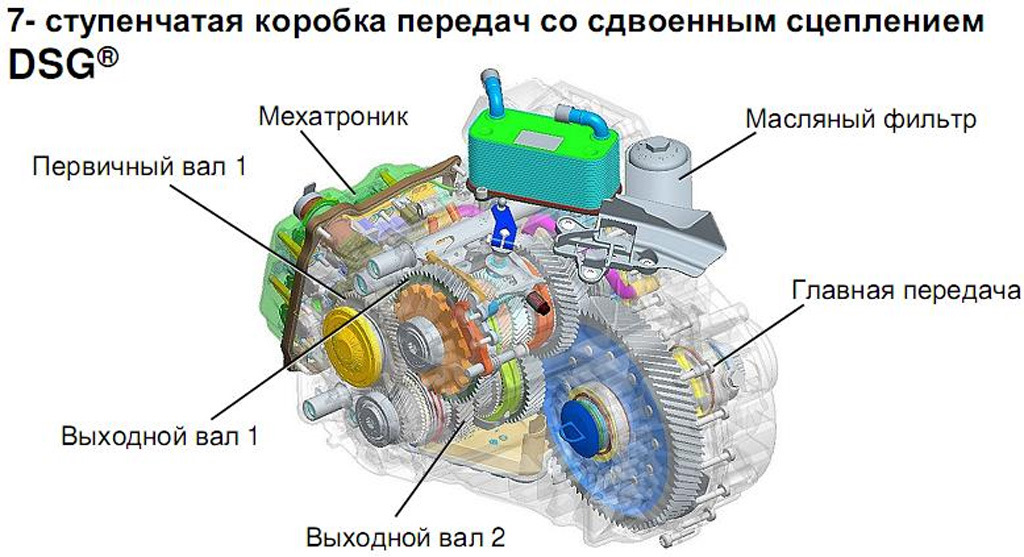

Обозначение DSG — direct shift gearbox, или коробка прямого включения, уже стало использоваться как нарицательное для обозначения коробок, имеющих два сцепления, хотя это всего лишь бренд.
Такая коробка имеет два ведомых вала с находящимися на них шестернями, а также синхронизаторами, всё, как и у механики VW Golf с 6 ступенями. Однако особенность в том, что и ведущих валов у этой коробки тоже два, вдетых друг в друга как матрешки. Каждый из них имеет соединение с двигателем с помощью своего отдельного многодискового сцепления. На том валу, который находится снаружи, закреплены колеса-шестерни четных передач – второй, четвертой и шестой. Соответственно, на внутреннем – шестерни первой, третьей и пятой, а также задней передачи.

Например, автомобиль начинает движение и разгон. Вначале муфтой синхронизатора блокируется шестерня первой передачи, и она включается. Первое сцепление замыкается, происходит передача крутящего момента через внутренний ведущий вал на колеса, и машина начинает ехать.
Одновременно с активизацией первой передачи система начинает прогнозировать переключение на вторую передачу и блокирует ее шестерню. Поэтому такие коробки и носят название преселективных. Получается, что обе передачи включены одновременно. При этом нет никакого заклинивания, потому что шестерня второй передачи расположена на наружном валу, а его сцепление пока выключено.
Когда разгон уже увеличен и система будет повышать передачу, выключается первое сцепление и вместе с тем происходит смыкание второго. Теперь крутящий момент уже передается через наружный ведущий вал и пару второй передачи. В это же время на том валу, что внутри, выбирается третья передача, и так далее.

Когда автомобилю нужно замедлиться, то все это происходит наоборот. При этом все переходы происходят очень быстро и без разрывов мощности. Переключение передач коробки VW Golf происходит всего за 8 миллисекунд. Даже на Ferrari Enzo для этого требуется 150 мс!

Итак, коробки передач с двумя сцеплениями гораздо более экономичны и работают оперативнее, чем механика. Основной минус РКПП – их высокая цена. Еще недостатком можно считать то, что они не способны к передаче большой величины крутящего момента. Но эта проблема была решена, когда появились DSG от компании Ricardo в мощной, быстрой и дорогой модели Bugatti Veyron.

На сегодняшний день роботизированные коробки передач (DCT-коробки) есть не только у моделей Volkswagen, но также у новых моделей Тойота, Пежо, Ситроен, Опель, Форд, БМВ, Фиат, Митсубиси. Преселективные трансмиссии начали использовать даже в Porsche, а уж специалисты этого концерна точно знают толк в качественных технологиях. По прогнозам многих аналитиков, в недалеком будущем трансмиссии DCT и вариаторы станут самыми востребованными, а педаль сцепления вообще исчезнет, потому что человек всегда стремится пользоваться тем, что ему наиболее удобно.

Коробка автомат робот, обзор роботизированных КПП

Наверное, каждый автомобилист сегодня знает, что такое механическая и автоматическая трансмиссии. Однако, далеко не каждому отечественному автолюбителю известно о том, что представляет собой коробка автомат робот. Этот тип КПП, грубо говоря — механическая трансмиссия, где опции выключения сцепления и переключения скоростей автоматизированы. Поскольку этот тип КПП называется роботизированным, это означает, что агрегат управляется дополнительным устройством — электронным блоком, который при этом пользуется заложенными в него алгоритмами. В этой статье вы подробно узнаете о роботизированных трансмиссиях и их типах.

Как показывают отзывы, для роботизированных трансмиссий присущ не только комфорт традиционного «автомата», но и надежность, а также экономичность, как в случае с МКПП. Нужно подчеркнуть, что коробка автомат робот, помимо всего прочего, более дешевая, чем традиционные «автоматы». На сегодняшний день часто автомобильные концерны оборудуют этим типом трансмиссии свои автомобили.

Как устроена коробка автомат робот

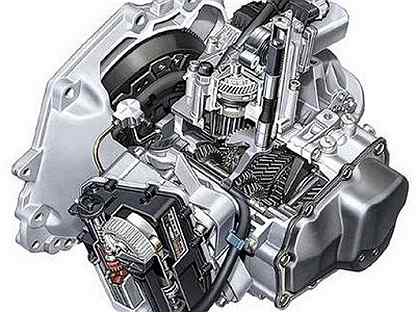

В зависимости от производителя коробка автомат робот может различаться по своей конструкции, однако устройство у них идентичное – это механическая трансмиссия с автоматической системой управления и скоростями. Как известно, в традиционных «автоматах» применяется сцепление фрикционного типа. В частности, это может быть пакет фрикционных дисков или один диск. Некоторые авто-производители оборудуют свои трансмиссии двойным типом сцепления. Этот тип является наиболее прогрессивным и позволяет обеспечить передачу крутящего момента без потери мощности.

Коробка автомат робот как вы поняли, в основе конструкции имеет обычную «механику», а при производстве на предприятиях разработчики обычно используют уже имеющиеся технические решения. К примеру, автоматическая трансмиссия «Спидшифт» от компании «Мерседес-Бенц» производится на основе «автомата» 7G-Tronic, но в случае с «роботом» гидротрансформатор заменяется на фрикционное многодисковое сцепление. А вот роботизированные агрегаты СМГ от компании «БМВ» производятся на основе механической «шестиступки», которая оснащена электрогидравлическим приводом сцепления.

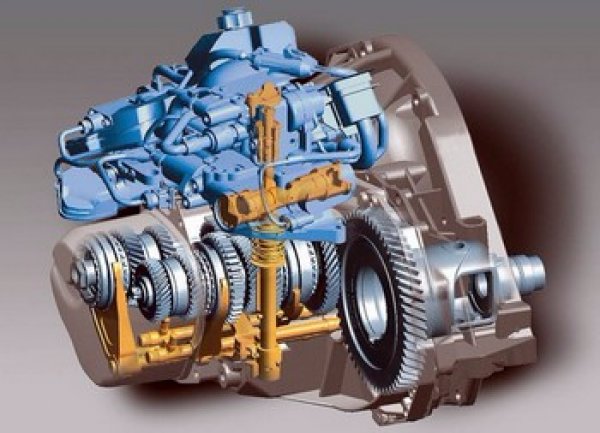

Необходимо отметить, что коробка автомат робот может быть оборудована либо электрическим, либо гидравлическим приводом сцепления и передач.

Если авто оснащено «роботом» с электрическим приводом, то в этом случае исполнительными элементами являются серверные устройства, в частности электрический мотор и механическая передача. Если говорить о гидравлических приводах, то в них роль исполнительных устройств исполняют гидроцилиндры, которые управляются при помощи электромагнитных клапанов. Многие авто-производители именуют этот привод электрогидравлическим. Коробка автомат робот от «Опель» и «Форд» имеет гидравлический блок с мотором для изменения положения основного цилиндра привода.

Пожалуй, самым отличительным свойством электрического привода считается низкая скорость функционирования, поскольку в данном случае переключение скоростей происходит в среднем за 0.3-0.5 секунд, а также меньшее потребление энергии. Что касается гидропривода, то он регулярно поддерживает давление в системе, соответственно, потребляет больше энергии. Тем не менее, этот узел является более быстрым по сравнению с электрическим. Некоторые роботизированные трансмиссии, которыми оборудуются спортивные авто, могут переключать передачи с очень высокой скоростью.

К примеру, в некоторых моделях Феррари этот показатель составляет 0.06 секунд.

Собственно, именно эти характеристики определяют сферу использования роботизированных КПП с электроприводом на бюджетных машинах, а с гидроприводом – на более элитных транспортных средствах.

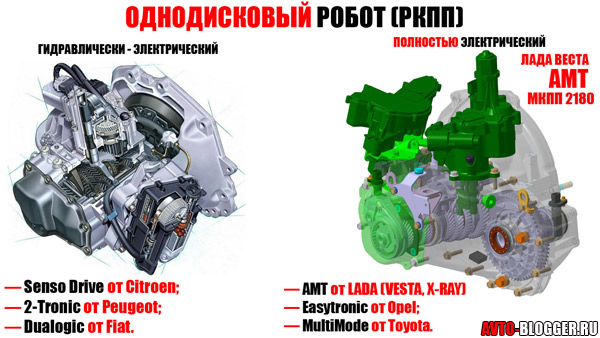

Коробка автомат робот на электроприводе на сегодняшний день устанавливается в авто компаниями:

• Форд – Durashift EST;
• Пежо – 2-Троник;
• Ситроен – СенсоДрайв;
• Тойота – МультиМод;
• Опель – Изитроник;
• Митсубиси – Олшифт;
• Фиал – Дуалоджик.

Коробка автомат робот с гидроприводом выпускается компаниями:

• БМВ – КПП передач СМГ;
• Рено – Квикшифт;
• Альфа Ромео – Селеспид;
• Ауди – Р-Троник;
• Ламборджини – ISR.

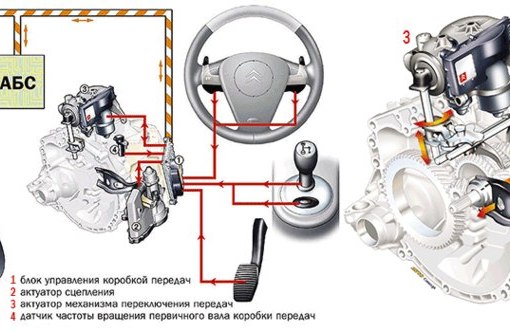

Управление коробкой передач осуществляется электронной системой, состоящей из многих различных регуляторов и датчиков, а также блоком управления и прочими исполнительными устройствами и узлами КПП. Входные регуляторы предназначены для мониторинга важных параметров агрегата, таких как:

• показатель частота вращения диска;
• место расположения вилок для переключения передач;
• в каком положения находится селектор агрегата;
• какое давление жидкости в смазывающей системе агрегата;
• температура смазки.

Полученные параметры получает ЭБУ. На основании этой информации блок отдает команды исполнительным узлам, применяя алгоритмы, установленные автомобильным производителем. При функционировании блок напрямую функционирует с системой управления ДВС, а также ABS. Коробка автомат робот с гидравлическими приводами оборудуются дополнительным гидроблоком, предназначенным для управления цилиндрами, а также показателем давления.

Теперь что касается исполнительных узлов и устройств. Эти компоненты могут быть разными в зависимости от типа установленного на агрегат привода. К примеру, если привод является электрическим, то роль исполнительного устройства будет выполнять специальный моторчик, а если гидравлическим – то этим займутся электромагнитные клапаны.

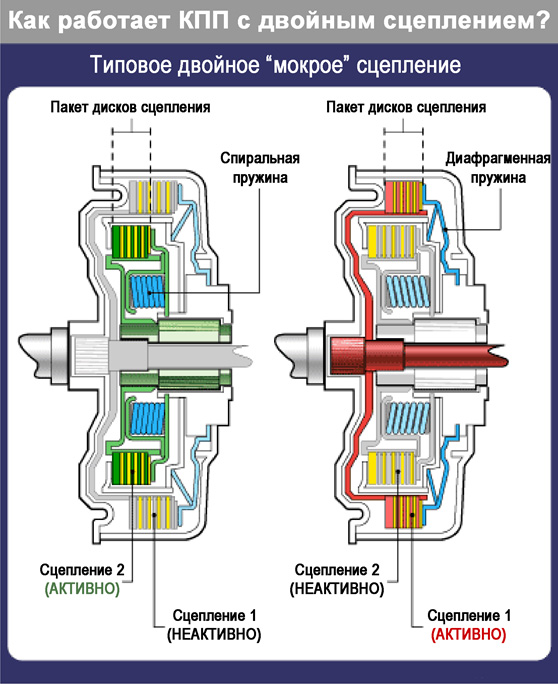

КПП с двойным сцеплением

Основываясь на практике и отзывах от других потребителей, одним из главных минусов коробки автомат робот считается относительно немалое время переключения режимов. В итоге это может привести к толчкам и рывкам, а также ухудшению свойств динамики на некоторое время, что напрямую влияет на комфорт при управлении машиной. Данная проблема была решена разработчиками благодаря внедрению дополнительного сцепления в конструкцию агрегата, в результате чего водитель теперь может переключать передачи без потери потока мощности.

Нужно также добавить, что двойное сцепление дает возможность при активированной передаче выбирать следующую, а если понадобится – то включить ее сразу же, без потери времени. Именно поэтому «робот» с двумя сцеплениями иногда называется преселективной КПП.

Коробка автомат робот имеет еще одно немаловажное преимущество: хорошая скорость при переключении режимов, которая зависит исключительно от скорости переключения муфт. Помимо всего прочего, роботизированные трансмиссии довольно компактны, а это очень важно для авто с малым объемом двигателя. Кроме того, КПП с двойным сцеплением потребляются на порядок больше энергии, в результате чего можно добиться отличной динамики автомобиля, а также экономии потребляемого бензина.

На сегодняшний день двойное сцепление устанавливается на трансмиссиях при производстве автомобилей:

• Фольксваген – КПП передач ДСГ;
• Порше – PDK;
• Форд и Вольво – коробки Пауэршифт;
• БМВ – DCT M Drivelogik;
• Мерседес Бенз – Спидшифт ДСТ;Ауди – С-Троник;
• Альфа Ромео – ТСТ;
• Митсубиси 0 Twin Clutch SST.

Все описанные выше трансмиссии оборудованы разработчиками гидроприводом. Исключением является только коробка автомат робот Рено – ЕДС – поскольку он оборудуется электроприводом сцепления и передач. Что касается времени переключения режимов, то здесь данный показатель составляет 0.29 секунд.

Самыми первыми производство и монтаж роботизированных коробок передач на свои автомобили наладили компании «Фольксваген» и «Ауди» – это произошло в 2003 году. Коробку передач С-Троник от Ауди можно назвать аналогом ДСГ, поскольку в целом она почти ничем не отличается от последней. Но в С-Троник КПП устанавливается продольно оси на заднее- и четырех-приводные машины.

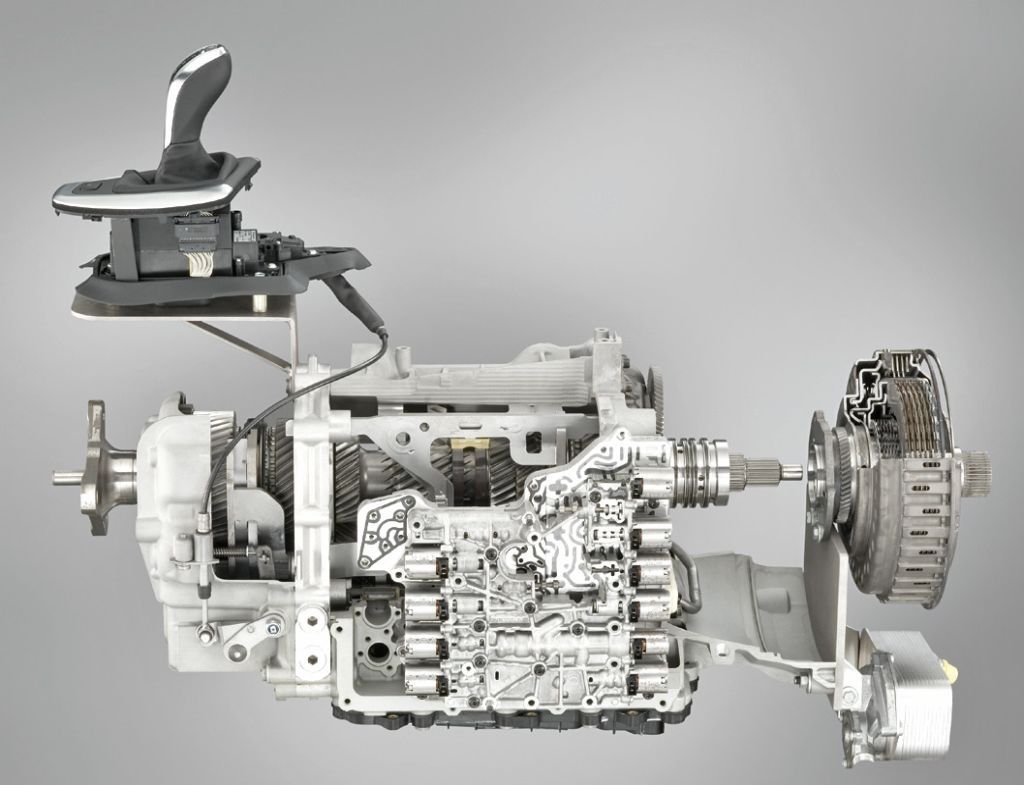

Что касается коробки передач DCT M от компании «БМВ», то в систему ее управления была внедрена еще одна функция Драйвлоджик, в результате чего автомобилист получает возможность езды на одиннадцати различных передачах. Шестью из них можно управлять в режиме ручного включения, а остальные пять – это автоматические режимы переключения передач. Нужно добавить, что опция Драйвлоджик дает возможность агрегату адаптироваться под метод езды каждого отдельного водителя.

Коробка автомат робот — видео:

Коробка автомат робот — принцип работы

Теперь поговорим о принципе функционировании этого типа агрегата. Работа КПП может проходить в нескольких режимах – автоматическом либо полуавтоматическом:
Если был активирован автоматический режим, то устройство ЭБУ управляет агрегатом с помощью исполнительных компонентов. Это функционирование происходит на основании использования установленных алгоритмов при получении сигналов со всех регуляторов.
Если говорить о полуавтоматическом режиме, то он присутствует на всех без исключения «роботах». Нужно отметить, что этот режим аналогичен функции Типтроник на АКПП, подробнее о которой вы также можете подробно прочитать на нашем ресурсе. Таким образом, автомобилист может по очереди переключать передачи с наименьшей на большую и наоборот. Это происходит с применением рычага или подрулевых переключателей.

что это такое, плюсы и минусы



Развитие автомобильных технологий не стоит на месте и в свет постоянно выпускаются новые модели с универсальными техническими характеристиками. Большая половина населения уже давно не пользуется третьей педалью, предпочитая автоматическое переключение механике. КП робот появилась не так давно, но уже успела собрать свою аудиторию. Сейчас ее устанавливают в автомобили новых серий и многие уже смогли испробовать ее в действии. Коробка передач робот, что такое и как сильно она отличается от других видов трансмиссий?

Роботизированная коробка передач, как и все другие имеет свои плюсы и минусы, так же, как и другие технические системы. Стоит отметить, что в целом, она не сильно отличается от механической, но ее основное направление — это комфорт при езде, чего инженеры смогли добиться сполна.

Для начала следует понять, что такое коробка, а уже после изучать ее разновидности и типы. Принцип работы коробки робот довольно прост, программное обеспечение помогает вам во время движения по дороге, снимая дополнительные обязанности с водителя. Большим ее плюсом является то, что она сильно экономит масло и топливо, а это очень важный фактор в наше время. РКПП – выбор современного человека.

Основная информация о роботе

Схема роботизированной коробки

Если вы не знаете, что такое робот коробка передач, то это стандартная механическая коробка, которая оснащена электронным компьютером. Это означает, что все действия в механизме происходят за счет работы робота, который контролирует скорость и нагрузку двигателя. При этом водителю становиться не нужна педаль сцепления, все операции происходят только по показанию датчиков, установленных в РКПП. Как и раньше, водитель может управлять скоростью в машине, но вот переключение происходит без его участия. К тому же, роботизированная коробка передач исключает толчки и подергивания во время движения, даже при частой смене скоростей.

Принцип работы робота

Принцип работы коробки робота очень прост. Так как водитель не имеет педали сцепления, то при переключении скорости он просто подает сигнал компьютеру о том, в какую сторону поменяется ритм. Компьютер контролирует трансмиссию и моментально реагирует на изменения в движении. Конечно, роботы роботизированной коробки понимают сигналы человека, и вся эта слаженная схема в целом очень бережно относиться ко всем механизмам автомобиля.

В результате данных действий, любой водитель добивается от машины отличной динамики. Характеристика показывает, что лучше, и как лучше автоматизировать процессы, для более комфортабельной езды. Зная, что это такое, вы сможете самостоятельно настраивать процессы, при этом не посещая сервисных центров, регулирующих РКПП.

Достоинства роботов

Устройство роботизированной коробки передач обладает рядом особенностей, которые помогают понять, подойдет ли вам именно этот вариант, для удовлетворения всех потребностей. Самым главным плюсом коробки робот является ее долговечность. По сроку службы она легко обойдет вариатор или автоматическую систему переключения скоростей. Также, плюсы ручного управления заключаются в том, что износ сцепления сокращается практически в три-четыре раза. Да и в целом, идет значительная экономия масла и топлива. Для роботизированной коробки вообще нужно практически в три раза меньше масла, в отличие от остальных вариантов.

РКПП – это универсальная автоматизированная коробка. Водитель сам вправе выбирать, хочет ли он контролировать переключение скоростей, или он полностью доверяет системе. Данное новшество отлично выручает в случае буксования автомобиля. Но стоит помнить, что чрезмерные нагрузки на электронику влияют не лучшим образом. Роботы роботизированной машины редко сбивают свои настройки, но если случилась проблема, то скорее ездить в автомобиле не получиться, пока не будет исправлена неприятность. Она может сбиться и восстанавливать ее придется уже у специалистов. И не стоит забывать, что на роботизированной КПП всегда имеется большое количество передач. Сейчас производители стараются ограничиваться шестым уровнем.

Недостатки роботов

Так как коробки передач робот стали выпускаться совсем недавно, то в их работе имеется некоторая нестабильность. Настройка одного экземпляра машины проводится долго, ведь каждая выпускаемая схема практически уникальна. Значит и малейший сбой в данной работе может привести к неминуемым финансовым затратам.

Если вы имеете представление о том, как работает роботизированная коробка, то должны понимать, что она реагирует на сигнал в течение нескольких секунд. В этом случае, АКПП обходит инновации, так как считается более резвой.

Существует еще одна проблема в данной системе передач. К сожалению, ее невозможно перенастроить под иной стиль вождения. Если вы привыкли к скорости, но по неопытности приобрели себе робота, который запрограммирован на экономный режим, переделать его будет невозможно. Можно конечно выжимать с машины максимум и в этих условиях, но мысль что она могла бы и больше не даст покоя.

Программное обеспечение, является одной из главных проблем данного механизма. Как показывает практика, коробка робот устраивает владельцев во всем, кроме возможных сбоев в системе компьютера. Конечно, можно регулярно обращаться за помощью к специалистам, но такой способ будет всегда стоить денег, да и занимает много времени. Самостоятельно подойти к этому вопросу возможно только при наличие специализированных приборов и навыков не ниже среднего уровня.

Заключение

Разобрав плюсы и минусы роботизированной коробки передач, можно отметить, что такой автомобиль пойдет на любителя. Те, кто желают сэкономить на топливе и масле будут рады иметь у себя такой вариант. Также любители определенного вида езды, подобрав для себя необходимое программное обеспечение, будут очень довольны находясь за рулем.

Помните, коробка – это неотъемлемая часть автомобиля, а роботизированные коробки передач, это технологии будущего, которые в скором времени плотно войдут в жизнь каждого человека. Она влияет на главные процессы, происходящие в нем во время движения. Обязательно обращайте внимание на ее характеристики при выборе лучшего автомобиля для себя.

Статистика показывает, что такой вид механизма становиться все более популярным. Экономия масла и топлива привлекает к себе внимание. Никто уже не считает сколько машин внедрили в себя данную технологию, важно то, как она ведет себя на дороге. Кто знает, может уже через несколько лет они заменят все стандартные варианты, ведь мир продолжает погружаться в прогресс и использовать практически везде современные технологии.

Разница между коробкой робот и автомат: 5 основных отличий

С механической коробкой передач всё всегда было предельно ясно, но появление новых трансмиссий заводит автолюбителей в тупик при выборе машины. Коробка робот и автомат: в чём разница, каковы преимущества каждой трансмиссии и на чём в итоге остановить свой выбор?

Имея ранее ограниченный выбор трансмиссий, автолюбители при покупке транспортного средства могли отдать предпочтение только механике или автомату. Сейчас же активное развитие автомобильной индустрии привело к появлению новых трансмиссий, и выбор становится уже не таким простым. Интерес представляет коробка робот и автомат: в чём разница между этими трансмиссиями и как между ними выбирать?

Обязательно прочитайте статью нашего эксперта, в которой он подробно рассказывает о том, что такое трансмиссия.

Чем отличается робот от автомата

Чтобы понять, чем отличается коробка автомат от робота, стоит разобраться с принципом работы каждой из указанных трансмиссий и устройством системы в целом.

Устройство и принцип работы АКПП

В основе автоматики система управления, гидротрансформатор и сама КПП планетарного типа с конкретными шестернями и фрикционами. Благодаря подобной конструкции скорости переключаются в автономном режиме без участия водителя. Ориентиром в данном случае являются такие параметры, как режим движения, нагрузка и обороты двигателя.

Дополнительно рекомендуем прочитать статью нашего специалиста, посвящённую тому, как правильно ездить на автомате.

Читайте также очень познавательную статью нашего специалиста, рассказывающую о том, как правильно ездить на механике.

Что такое вариаторная коробка передач и каковы её особенности? Узнайте об этом из материала нашего специалиста.

Также советуем прочитать статью нашего эксперта, в которой подробно рассказывается об особенностях АКПП Aisin.

Актуальность установки автомата наблюдается на грузовых и легковых машинах, а также автобусах. Если автомобиль переднеприводный, конструкция АКПП дополняется дифференциалом и главной передачей.

Устройство и принцип работы РКПП

Первое, чем отличается робот от автомата особая конструкция, сочетающая в себе возможности механической и автоматической КПП. По сути, механика в данном случае дополнена автоматическим управлением с исполнительными механизмами, которые отвечают за переключение передач и работы сцепления. Переключение происходит аналогичным образом, как в случае с механической трансмиссией, но водитель в этом не участвует.

Первостепенной целью создания роботизированной КПП являлось снижение стоимости трансмиссии и одновременное слияние всех преимуществ механики и автомата. Речь идёт об удобстве управления и комфорте. В результате существует несколько вариантов устройства системы.

1. На примере автомобилей BMW серии M можно рассмотреть наиболее качественную и известную РКПП под названием Sequental M Gearbox (SMG). Коробка передач 6-ступенчатая, механическая, при этом электронная управляемая гидравлика отвечает за переключение скоростей и отключение сцепления. Передачи переключаются за 0,08 сек.
2. На примере Mercedes-Benz A-класса можно рассмотреть другой принцип, где электрогидравлический привод сцепления установлен на базе механики. В переключении скоростей водитель участвует, но педалей здесь только две. Электрический привод самостоятельно отслеживает положение рычага и педали газа, поэтому сцепление в данном случае отсутствует и отключается в автоматическом режиме. Цифры на ABS и датчиках двигателя помогают электронике в расчеёах, чтобы избежать рывков при переключении и резкого прекращения работы двигателя.
3. На примере автомобилей Ford и Opel можно рассмотреть третий принцип, где гидронасосы заменены шаговыми двигателями. Несмотря на бюджетность такого варианта, на практике он получился не слишком удачным, что выражается в задержке переключения скоростей и сильных рывках. Тем не менее на Toyota Corolla установлена аналогичная трансмиссия, и упомянутые недостатки здесь отсутствуют.

Основные отличия АКПП от РКПП

Итак, коробка робот и автомат: в чём разница между этими двумя трансмиссиями?

1. Первое отличие в конструкции. В случае с роботом это механика с блоком управления, устройство автоматики совсем другое.
2. Плавность и скорость переключений у автоматики лучше.
3. Почти все АКПП лишены функции ручного переключения, тогда как у роботизированной трансмиссии данная функция присутствует.
4. Еще одно отличие робота от автомата заключается в бюджетном ремонте и обслуживании первого.
5. Экономия также выражается в том, что робот потребляет меньше масла и топлива.

Преимущества и недостатки трансмиссий

Чтобы окончательно сделать выводы о том, что лучше: робот или автомат, стоит проанализировать положительные и отрицательные стороны каждой из трансмиссий.

Плюсы и минусы АКПП

Сравнительная характеристика преимуществ и недостатков автоматики представлена далее.

Преимущества

Недостатки

Управление автомобилем простое и комфортное. Водитель только следит за дорогой, всё остальное за него делает автоматика. Гидротрансформатор более долговечный, если сравнивать со сцеплением в руках новичков. Нагрузки на двигатель меньше по сравнению с механикой. Число оборотов не увеличивается для переключения скорости. Нагрузка на ходовую часть также снижается. Наличие пассивной системы безопасности предотвращает самостоятельное движение машины, если она стоит на уклоне. Топливо расходуется более экономно, если речь идёт о шестиступенчатых АКП.

Существенный расход топлива на 4- и 5-ступенчатых трансмиссиях. Отсутствие такой динамики разгона, как в случае с механикой. КПД меньше за счёт наличия гидротрансформатора. Стоимость автоматики более высока, что влияет на общую стоимость транспортного средства, его обслуживание и ремонт. Масло расходуется в больших объёмах. Динамичность не так высока, длительный разгон. Передачи переключаются с небольшой задержкой. Если начинать движение на склоне, то небольшое скатывание назад присутствует.

Плюсы и минусы РКПП

На очереди анализ преимуществ и недостатков роботизированных трансмиссий.

Преимущества	Недостатки
Экономичность на уровне механики. Более низкая цена, доступный ремонт и обслуживание. Более экономное потребление масла. Быстрое переключение скорости благодаря соответствующим системам на руле. Роботизированная коробка передач, в отличие от автоматической, меньше весит. Более высокая динамика.	Недостаточно плавное переключение скоростей, чувствуются рывки. После включения заданной передачи ощущается задержка. Необходимость переключать рычаг в нейтральное положение при любой остановке. Ресурс КПП существенно страдает при каждой пробуксовке. Наличие небольшого отката во время начала движения.

Советы по выбору трансмиссии

Выбирая, что лучше: робот или автомат, стоит ориентироваться на три основных принципа – комфорт, стоимость и надёжность.

1. АКПП стоит выбирать, если комфорт для вас имеет первостепенное значение.
2. Роботизированные трансмиссии более экономичны во всех планах стоимость коробки и самой машины, ремонт, обслуживание, потребление топлива и масла.
3. В плане надёжности однозначный выбор между автоматом и роботом сделать нельзя, поскольку ни одна из этих коробок не надёжна настолько, насколько механика. Автоматика более предсказуема, если сравнивать с РКПП, не более того.

Вывод

Чтобы определиться, какая трансмиссия лучше, необходимо сначала определиться с собственными представлениями о комфорте, удобстве и безопасности управления машиной. Изучая характеристики авто во время покупки, помните о том, что отсутствие педали сцепления у обеих рассмотренных трансмиссий может привести в замешательство и неопытный водитель может роботизированную коробку принять за автомат.

Загрузка…

Как ездить на роботизированной коробке передач

В прогрессивных моделях транспортных средств устанавливаются различные формы коробок передач. Наибольшее распространение получили следующие варианты: механический, автоматический, вариаторный. МКПП характеризуется высокой степенью надежности, с другой стороны, он требует от человека хороших навыков управления машиной. Второй вариант существенно проще в эксплуатации, но немного «капризен» в техническом плане. Как можно увидеть, характеристика обоих видов включает уникальные особенности: плюсы и минусы. Именно по этой причине конструкторы создали еще одну коробку передач, имеющую существенные отличия от других разновидностей. Коробка робот все чаще используется при оснащении автомобилей.

К основным преимуществам новой разработки можно отнести надежность и удобство эксплуатации. Человеку, управляющему автомобилем с роботом, достаточно переводить селектор в то положение, которое нужно, и получать удовольствие от вождения. Электронный блок берет на себя заботы насчет того, чтобы переключение передач осуществлялось верно. Хотелось бы отметить, что большая часть роботизированных коробок оборудуются в качестве дополнения ручным управлением, что дает водителю возможность ездить на коробке, и управлять машиной самостоятельно. Есть лишь одно отличие, которое заключается в отсутствии выжимать сцепление.

Как ездить на роботизированной коробке передач?

Часть форматов функционирования робота имеют отличия, если проводить сравнение с автоматической моделью. В список уникальных режимов работы относятся:

1. «N» — нейтральный вариант, во время которого мотор продолжает функционировать, на оборудование передается вращение, однако на колеса оно не поступает, что объясняется расположением шестерен. Режим актуальнее использовать при продолжительной стоянки, а также перед стартом и после того, как авто остановилось.
2. «R» — перемещение назад. Для того, чтобы войти в данный режим автолюбитель должен переместить селектор в заданное положение, за счет чего машина начинает перемещаться назад.
3. «А/М» (иногда называется «Е/М») — перемещение вперед. Данный режим – это то же самое, что и режим «D», который есть во всех коробках автоматического типа. При его использовании машина перемещается вперед, а коробка передач сама выполняет переключение. При активизации режима «М» управление осуществляется вручную. За счет перевода селектора в определенное положение пользователь выбирает тот режим, что ему нужен в данный момент времени.
4. «+», «-» — предназначен для переключения передач. Непродолжительные переводы селектора сторону плюса или минуса способно обеспечить переключение передачи при выборе режима управления вручную.
5. Потребность в подогреве

С первых же дней использования транспортного средства с РКПП можно понять, что в водительской работе нет ничего сложного. Вы поймете, как пользоваться новинкой, ведь для грамотного управления нужно всего лишь переводить селектор в выбранное положение и перемещаться по трассе. Но для того, чтобы устройство функционировало без каких-либо проблем и сбоев, нужно знать, как его эксплуатировать.

Нужно ли прогревать машину зимой?

Как управлять роботизированной коробкой передач? Для начала нужно определиться с тем, есть ли необходимость в прогревании коробки перед началом использования в зимнее время. Если вы используете автоматическое приспособление, то знаете о том, что в холода нельзя обойтись без предварительного прогрева, который выполняется путем непродолжительного перевода селектора во все существующие положения.

Езда на автомобиле с роботизированной коробкой передач не требует проведения дополнительных манипуляций, даже если за окном минусовая температура. Однако, зимой коробку передач все же следует подготовить к предстоящей эксплуатации. Дело в том, что в то время, когда машина стоит, масло, находящееся внутри устройства, стекает вниз и из-за пониженных температур, его консистенция изменяется: вещество становится намного гуще.

По этой причине в холодное время года рекомендуется запустить мотор и выждать некоторое время для того, чтобы масло разогрелось и распределилось по всем элементам, входящим в состав коробки. Это позволит сократить трение и уменьшить износ деталей, соприкасающихся между собой. Чтобы процесс прошел успешно, требуется выстоять две минуты, заведя двигатель.

Затем можно плавно, стараясь не делать резких рывков, переместиться на километр, что поспособствует оптимальному прогреву масляной жидкости.

При этом совершенно не обязательно переводить селектор в различные положения, достаточно оставить его в нейтральном режиме.

Особенности вождения с роботизированной коробкой

Большая часть машин, оборудованных самыми прогрессивными моделями коробок передач, не оснащены системой помощи старта для подъема, а потому эксперты рекомендуют начинать движение самостоятельно. В подобной ситуации действовать нужно, как и в случае в механизированной коробкой, то есть, селектор следует перевести в режим «А», а после нажать на акселератор, параллельно сняв машину с ручника. Это исключит вероятность того, что транспортное средство начнет откатываться назад. Стоит заблаговременно потренироваться в выполнении указанных действий, чтобы научиться управлению, почувствовать двигатель и без промедления распознавать момент, когда сцепление уже включилось и нужно снять машину с ручника.

Вы пользовались авто в зимнее время? В таком случае вы знаете о том, что для того, чтобы воспользоваться ручным режимом, установив первую передачу, не рекомендуется усиленно газовать, в противном случае есть некоторый риск того, что колеса начнут буксовать.

Во время движения на подъем при определенном режиме, выбранном автоматически, устройство без помощи человека переходит в более низкие передачи, что объясняется с логической точки зрения: при слишком высоких оборотах намного проще преодолеть подъем. РКПП оборудована гироскопом, определяющим расположение машины в пространстве. Если индикатор показывает подъем, устройство начинает работать адекватно ситуации. Допускается выполнять перемещение в ручном режиме, для этого нужно зафиксировать выбранную передачу. Нельзя забывать о том, что коробка передач не позволяет перемещаться в натяг, а потому при подъеме оборачиваемость двигателя изменяется и составляет не менее 2500 оборотов за минуту.

Во время спуска от человека, управляющего машиной, не требуется ничего. Ему нужно всего лишь перевести селекторный рычаг в положение «А», убрать стоячий тормоз. В такой ситуации машина будет тормозить за счет мотора.

Как выполнить остановку?

Для водителей также важен вопрос, который касается остановки и парковки. Очень важно знать, как правильно ездить, чтобы автомобиль исправно служил на протяжении долгого времени. После того, как машина полностью остановится, нужно перевести селекторный рычаг в режим «N», поставить на стоячий тормоз, заглушить двигатель. Во время непродолжительных остановок перевод рычага в указанный режим не является обязательным. Допускается оставаться на режиме «А», однако при этом нельзя забывать, что во время остановки сцепление остается выжатым. А потому, при стоянии на светофоре или в автомобильном заторе, если выстаивание растягивается на неопределенный срок, нужно переключаться на нейтральный режим.

Какие режимы еще существуют?

Выше перечислены основные правила, которые следует соблюдать, управляя машиной с роботизированной коробкой. Однако, есть и иные особенности, о которых следует знать. Например, некоторые изделия предполагают вспомогательные режимы, а не только те, что были перечислены выше. Это такие виды передач как: спортивный и зимний (его еще называют «снежинкой»). Последний из представленных режимов нужен для того, чтобы безопасно перемещаться по трассе, покрытой льдом. Он обеспечивает плавный переход на более высокие скорости.

Загрузка…

Простой пошаговый процесс на планетарном редукторе Принцип работы

Интересной особенностью принципа работы планетарного редуктора является то, что вы можете достичь многих передаточных чисел с помощью компактной и прочной конструкции.

Во-первых, я хочу, чтобы вы поняли, что принцип работы планетарной коробки передач включает три основных компонента:

Изменяя состояние любой из этих шестерен, вы можете достичь многих передаточных чисел.

В этих редукторах любой из трех компонентов может оставаться неподвижным, и они могут действовать как входные или выходные.

В зависимости от типа компонента планетарного редуктора, который является входным, выходным или неподвижным, вы можете достичь диапазона передаточных чисел.

Эти передачи хороши тем, что вы можете достичь любого передаточного числа без необходимости включать или отключать другие передачи.

Давайте посмотрим на этот пример объяснения планетарной передачи (Источник: How Stuff Works ):

Вход	Выход	Стационарный	Расчет	Передаточное число
Sun (S)	Держатель планетарной передачи (C )	Кольцо (R)	1 + R / S	3. 4: 1
Несущая планеты (C)	Кольцо (R)	Солнце (S)	1 / (1 + S / R)	0,71: 1
Солнце (S )	Кольцо (правое)	Водило (C)	-R / S	-2,4: 1

В этом примере коронная шестерня имеет 72 зуба, а солнечная шестерня имеет 30 зубов.

Очевидно, что вы можете получить широкий диапазон передаточных чисел в зависимости от конкретных рабочих требований.

Возьмем для примера:

• 4: 1 — это в основном процесс сокращения; выходная скорость ниже входной
• 71: 1 — повышенная передача; выходная скорость выше входной

Очевидно, вы можете видеть, насколько удобна планетарная коробка передач в большинстве механических систем.

Анализ принципа работы планетарной коробки передач

Как я уже упоминал ранее, обычная коробка передач имеет три набора шестерен.

Все шестерни имеют разную степень свободы.

В нормальных условиях мы имеем:

• Планетарные шестерни, вращающиеся вокруг солнечной шестерни
• Планетарные шестерни, свободно вращающиеся на подвижном рычаге. Иногда они могут вращаться относительно солнечной шестерни.
• Во время работы весь процесс включает в себя коронную шестерню или кольцевое пространство.

В зависимости от конструкции шестерни, мы можем использовать как простой, так и сложный планетарный редуктор.

То есть простой планетарный редуктор имеет планетарные шестерни, водило, коронную шестерню и солнечную шестерню.

С другой стороны, составные планетарные передачи имеют планетарную, ступенчатую и многоступенчатую конструкции.

В основном различия между этими двумя типами передач зависят от желаемого передаточного числа, отношения крутящего момента к весу и гибкости конфигураций.

Итак, что все это означает?

В простой планетарной коробке передач, когда входная мощность вращает солнечную шестерню, планеты вокруг центральной оси начинают вращаться.

То есть планеты сцепляются с Солнцем, заставляя их вращаться как единое целое.

К концу процесса, когда водило планетарной передачи вращается, оно обеспечивает желаемый выходной крутящий момент.

Опять же, если удерживать любую из частей в фиксированной точке, в то время как использование других секций в качестве выхода или входа приводит к разным степеням мощности или скорости.

Вы можете увидеть это, как показано в таблице ниже:

Положение рычага	Положение солнечной шестерни	Положение шестерни	Степень мощности	Степень скорости
Выход	Вход	Фиксированный	Увеличенный	Уменьшенный
Вход	Выход	Фиксированный	Уменьшенный	Увеличенный
Выход	Фиксированный	Вход	Увеличенный	Уменьшенный
Вход 9002 900	Выход	Уменьшено	Увеличено

Что ж, всесторонний анализ планетарных редукторов требует большого количества вычислений, которые могут выходить за рамки данной статьи.

Вот почему я могу порекомендовать Gear Trains (Анализ зубчатых передач) .

Короче говоря, принцип работы планетарной коробки передач основан на фиксации одной точки при использовании других как выходных или входных.

При этом шестерни должны плавно входить в зацепление, увеличивая или уменьшая скорость.

Мотор-редукторы | Принцип работы | Ресурсы для инженеров

Что такое коробка передач?

Коробка передач использует механическое преимущество для увеличения выходного крутящего момента и снижения частоты вращения.Вал двигателя подается в коробку передач и через ряд внутренних зацеплений обеспечивает преобразование крутящего момента и скорости. Наши редукторы доступны в различных размерах и передаточных числах, чтобы удовлетворить широкий диапазон требований к крутящему моменту. Базовая конструкция представляет собой цилиндрический редуктор с зубчатыми колесами из металла, пластика и комбинации этих двух материалов. Особенностью является наличие свободного хода и фрикционов.

Основные сведения о коробке передач

Редукторы

Saia Motors доступны в различных размерах для удовлетворения широкого диапазона требований к крутящему моменту.Доступны передаточные числа от 4 1/6 до 6.048.000. Базовая конструкция представляет собой цилиндрический редуктор с зубчатыми колесами из металла, пластика и комбинации этих двух материалов. Особенностью является наличие свободного хода и фрикционов.

Редукторы вращаются двигателем, поток энергии идет от входного вала к выходному. Это означает, что их нельзя приводить в движение выходным валом (например, вращая вручную).

Это может привести к повреждению некоторых внутренних компонентов!

Направление вращения

В зависимости от количества ступеней направление вращения может быть как по часовой стрелке, так и против часовой стрелки.Направление вращения мотор-редукторов обычно определяется выходным валом редуктора (со стороны привода, см. DIN EN60034-7, IEC 60050-411).

Коэффициент

Коробка передач характеризуется своим передаточным числом i или своим временем T. Передаточное число i — это отношение входной скорости ne и выходной скорости na. T — время на один оборот выходного вала.

Допустимая сила FA и FR на выходном валу

Допустимые силовые нагрузки на выходном валу:

• Осевая нагрузка FA, тянущая или толкающая в осевом направлении вала
• Радиальная нагрузка FR, действующая сбоку на вал.Каталожное значение относится к расстоянию 1 см до подшипника
.

Коробка передач характеризуется своим передаточным числом i или своим временем T. Передаточное число i — это отношение входной скорости ne и выходной скорости na. T — время на один оборот выходного вала.

Допустимый крутящий момент

Срок службы коробки передач определяется нагрузкой на зубья шестерни и числом оборотов шестерен.

Максимально допустимый крутящий момент Mn определяется нагрузкой на конечную ступень редуктора и устойчивостью корпуса.

У некоторых редукторов есть графики срока службы. Он показывает взаимосвязь между передаточным числом i и соответствующим крутящим моментом в течение фиксированного периода времени, например 1000 или 10000 часов. Условным параметром является входная скорость (эквивалентная скорости двигателя), соответствующая общему числу оборотов всех шестерен. Поэтому в каталоге мы показываем две кривые — для двигателя 250/300 об / мин и 500/600 об / мин.

Например: Максимальный выходной крутящий момент Mx1 допустим при соотношении ix1. При меньших передаточных числах макс.допустимый крутящий момент должен быть уменьшен, так как в противном случае первые ступени коробки передач будут перегружены.

В дополнение к кривой срока службы показан крутящий момент двигателя Mm, умноженный на передаточное число и уменьшенный на коэффициент полезного действия редуктора (что приводит к выходному крутящему моменту Mi).

Example1: Применение двигателя 1 в сочетании с редуктором с передаточным числом ix1 приводит к выходному крутящему моменту Mx1 в точке A. Редуктор может передавать этот крутящий момент, сохраняя свой срок службы.

Если выбрано соотношение i> ix1, фактический крутящий момент будет M> Mx1.Однако срок службы не может быть гарантирован, поскольку рабочая точка теперь находится выше кривой срока службы.

Пример 2: Двигатель 1 с передаточным числом ix2. Создаваемый крутящий момент равен Mx2. Это ниже кривой срока службы. Коробка передач может без проблем работать в течение длительного периода.

Пример 3: Двигатель 2 и передаточное число ix3 дают крутящий момент Mn. При использовании передаточного числа i> ix3 — коробка передач не может быть нагружена более Mn.

КПД

Количество ступеней в коробке передач определяет КПД.При высоком отношении i этот коэффициент будет ниже 10%, как показано на графике ниже. (Для UGO / UGP, UGR см. Таблицу в главе)

Saia Motors Коробки передач Муфты

Коробки передач типов UGA, UGB и UGD могут оснащаться муфтами свободного хода или проскальзывающими муфтами.

Freewheels передают макс. крутящий момент M в заблокированном направлении, <1 cNm в обратном направлении. Муфты одностороннего проскальзывания ведут себя аналогичным образом, за исключением того, что момент скольжения имеет более высокое значение. Двусторонние скользящие муфты могут передавать только ограниченное значение крутящего момента в любом направлении, меньшее, чем крутящий момент скольжения.

Проскальзывающие муфты используются для: защиты коробки передач от перегрузок по крутящему моменту или для регулировки нагрузки путем поворота со стороны нагрузки (помните: прямое вращение выходного вала может привести к повреждению коробки передач).

Проскальзывающая муфта	В одну сторону	В одну сторону	Двусторонняя
Механизм свободного хода	да	да	№
Крутящий момент по часовой стрелке	полный крутящий момент	<момент проскальзывания	<момент проскальзывания
Крутящий момент Против часовой стрелки	<момент проскальзывания	полный крутящий момент	<момент проскальзывания
Поворот выходного вала по часовой стрелке	возможна отгрузка	блокировка	возможна отгрузка
Поворот выходного вала против часовой стрелки	блокировка	возможна отгрузка	возможна отгрузка

Основы и принцип работы шагового двигателя

Основы шагового двигателя
Что такое шаговый двигатель? Шаговый двигатель — это исполнительный механизм, преобразующий электрический импульс в угловое перемещение. Обычно при получении импульсного сигнала шаговый двигатель будет вращаться на фиксированный угол (а именно «угол шага») в соответствии с направлением, заданным для шагового двигателя. Объем углового смещения можно контролировать, контролируя количество импульсов для точного позиционирования. Между тем, скорость вращения и ускорение двигателя можно контролировать, регулируя частоту импульсов для достижения цели управления скоростью.

Принцип работы шагового двигателя
Как работает шаговый двигатель? Ротор шагового двигателя представляет собой постоянный магнит, когда ток течет через обмотку статора, обмотка статора создает векторное магнитное поле.Магнитное поле заставляет ротор вращаться на угол, так что пара магнитных полей ротора и направление магнитного поля статора согласованы. Когда векторное магнитное поле статора поворачивается на угол, ротор также вращается вместе с магнитным полем на угол. Каждый раз, когда подается электрический импульс, двигатель поворачивается еще на один градус. Выходное угловое смещение пропорционально количеству входных импульсов, а скорость пропорциональна частоте импульсов.Измените порядок мощности намотки, двигатель будет реверсивным. Следовательно, он может управлять вращением шагового двигателя, контролируя количество импульсов, частоту и электрическую последовательность каждой фазной обмотки двигателя.

Типы шаговых двигателей
Шаговые двигатели делятся на три типа: шаговые двигатели с постоянными магнитами (PM), шаговые двигатели с переменным сопротивлением (VR) и гибридные шаговые двигатели (HB).

1. Шаговый двигатель с постоянными магнитами обычно двухфазный, с небольшим крутящим моментом и малым объемом; его шаговый угол обычно равен 7.5 ° или 15 °.
Шаговый двигатель
2. VR обычно трехфазный, может быть реализован высокий крутящий момент; угол шага обычно составляет 1,5, но шум и вибрация велики; Магнитная цепь ротора шагового двигателя VR изготовлена ​​из магнитомягких материалов. На роторе имеется многофазная обмотка возбуждения. Крутящий момент создается за счет изменения магнитной проводимости.
Шаговый двигатель
3. HB, указывающий на сочетание преимуществ PM и VR, делится на 2-фазный, 3-фазный и 5-фазный.Угол шага для 2-фазной схемы обычно составляет 1,8 °, для 3-фазной схемы — 1,2 ° и для 5-фазной схемы — 0,72 °. В основном это широко применяется.

Выбор шагового двигателя

1. Угол шага: необходимо выбрать угол шага двигателя в соответствии с требованиями точности нагрузки. Наименьший коэффициент разрешения нагрузки обычно преобразуется в вал двигателя, обратите внимание на угол для каждого коэффициента разрешения, и угол шага двигателя должен быть равен или меньше угла.Как правило, шаговый угол 2-фазного двигателя составляет 0,9 ° / 1,8 °, 3-фазного двигателя — 1,2 °, а 5-фазного — 0,36 ° / 0,72 °. Двухфазный шаговый двигатель ATO имеет угол шага 1,8 градуса, а трехфазный шаговый двигатель — угол шага 1,2 градуса.
2. Статический крутящий момент: Выберите статический крутящий момент в соответствии с нагрузкой двигателя, при этом нагрузку можно разделить на инерционную и фрикционную. При прямом запуске двигателя (как правило, с низкой на высокую скорость) следует учитывать два вида нагрузки. При запуске двигателя с ускорением учитывайте инерционную нагрузку; когда двигатель вращается с постоянной скоростью, учитывайте только фрикционную нагрузку.Как правило, статический крутящий момент должен быть в пределах 2-3-кратной нагрузки трения.
3. Ток: Что касается двигателей с одинаковым статическим крутящим моментом, их характеристики движения сильно различаются из-за разницы в текущих параметрах. О величине тока можно судить по диаграмме характеристики крутящего момента и частоты.

Если вы ищете шаговый двигатель Nema 17, шаговый двигатель Nema 23, шаговый двигатель Nema 34, сайт ATO.com — лучший выбор для вас.

.
