Коробка сцепления – Система сцепления автомобиля и принцип работы

Содержание

виды, устройство и принцип работы

Сцеплением называется механизм трансмиссии, передающий крутящий момент от двигателя к коробке передач за счет силы трения. Также оно позволяет кратковременно отсоединить двигатель от трансмиссии и вновь их плавно соединить. Существует достаточно много разновидностей муфт сцепления. Они различаются по количеству ведомых дисков (однодисковое, двухдисковое или многодисковое), по типу рабочей среды (сухое или мокрое) и по типу привода. Разные виды сцеплений имеют соответствующие преимущества и недостатки, но наибольшее распространение на современных автомобилях получило однодисковое сухое сцепление либо с механическим, либо гидравлическим приводом.

Функции сцепления

Муфта сцепления устанавливается между двигателем и коробкой передач и является одним из наиболее нагруженных элементов трансмиссии. Она выполняет следующие основные функции:

  1. Плавное разъединение и соединение двигателя и коробки передач.
  2. Передача крутящего момента без проскальзывания (без потерь).
  3. Компенсация вибраций и нагрузок от неравномерности работы двигателя.
  4. Снижение нагрузок на элементы двигателя и трансмиссии.

Элементы муфты сцепления

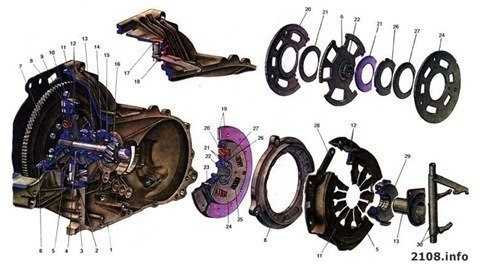

Конструкция муфты сцепления

Стандартная муфта сцепления, применяющаяся на большинстве автомобилей с механической коробкой передач, включает следующие основные элементы:

  • Маховик двигателя — ведущий диск.

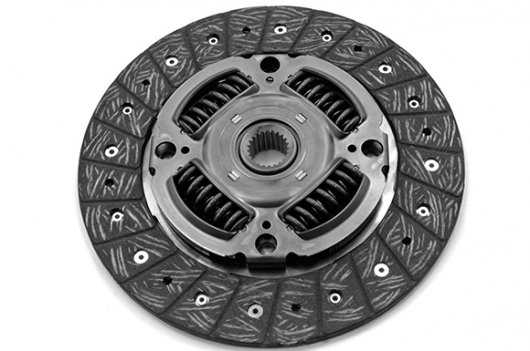

  • Ведомый диск сцепления.
  • Корзина сцепления — нажимной диск.
  • Выжимной подшипник сцепления.
  • Муфта выключения сцепления.

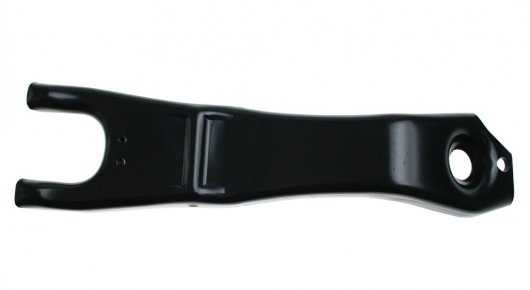

  • Вилка сцепления.
  • Привод сцепления.

На ведомый диск сцепления с обеих сторон установлены фрикционные накладки. Его функция — передача крутящего момента за счет силы трения. Встроенный в корпус диска пружинный демпфер крутильных колебаний смягчает соединение с маховиком и гасит вибрации и нагрузки от неравномерности работы двигателя.

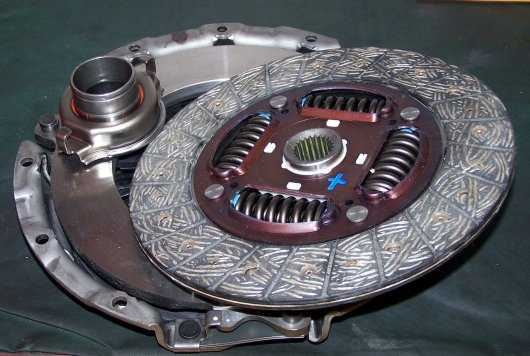

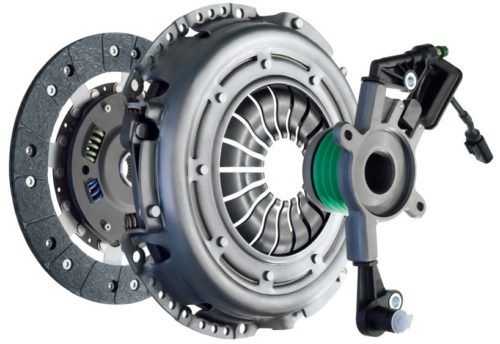

Схема расположения диска сцепления, корзины и выжимного подшипника с муфтой выключения

Нажимной диск и диафрагменная пружина, воздействующие на ведомый диск сцепления, в сборе представляют собой единый узел, получивший название «корзина сцепления». Ведомый диск сцепления расположен между корзиной и маховиком и соединен с первичным валом коробки передач с помощью шлицев, по которым он может перемещаться.

Диафрагменная пружина корзины может быть либо нажимного, либо вытяжного принципа действия. Отличие – в направлении приложения усилия от привода сцепления: к маховику или от маховика. Особенность конструкции пружины вытяжного действия позволяет использовать корзину, толщина которой значительно меньше. Это делает узел максимально компактным.

Принцип работы

Принцип работы сцепления основан на жестком соединении ведомого диска сцепления и маховика двигателя за счет возникающей силы трения от усилия, которое создает диафрагменная пружина. Сцепление имеет два режима: «включено» и «выключено». Основное время работы ведомый диск прижат к маховику. Крутящий момент от маховика передаётся ведомому диску, а от него через шлицевое соединение на первичный вал коробки передач.

Схема работы диафрагменной пружины

Для выключения муфты водитель нажимает на педаль, которая соединена с вилкой механическим или гидравлическим приводом. Вилка перемещает выжимной подшипник, который, нажимая на концы лепестков диафрагменной пружины, прекращает её давление на нажимной диск, а он, в свою очередь, освобождает ведомый. В этот момент двигатель разъединен с трансмиссией.

После включения нужной передачи в коробке передач водитель отпускает педаль сцепления, вилка перестаёт воздействовать на выжимной подшипник, а тот на пружину. Нажимной диск прижимает ведомый к маховику. Двигатель соединен с трансмиссией.

Виды сцепления

Сухое сцепление

Принцип действия сцепления данного типа основан на силе трения, возникающей при взаимодействии сухих поверхностей: ведущего, ведомого и нажимного дисков. Это обеспечивает жесткую связь двигателя и коробки передач. Сухое однодисковое сцепление – самый распространенный вид, использующийся на основной массе автомобилей с механической КПП.

Мокрое сцепление

Данный вид сцепления предполагает работу трущихся поверхностей в масляной ванне. По сравнению с сухой, такая схема обеспечивает более плавное соприкосновения дисков; узел эффективнее охлаждается за счет циркуляции жидкости и может передавать  больший момент на трансмиссию.

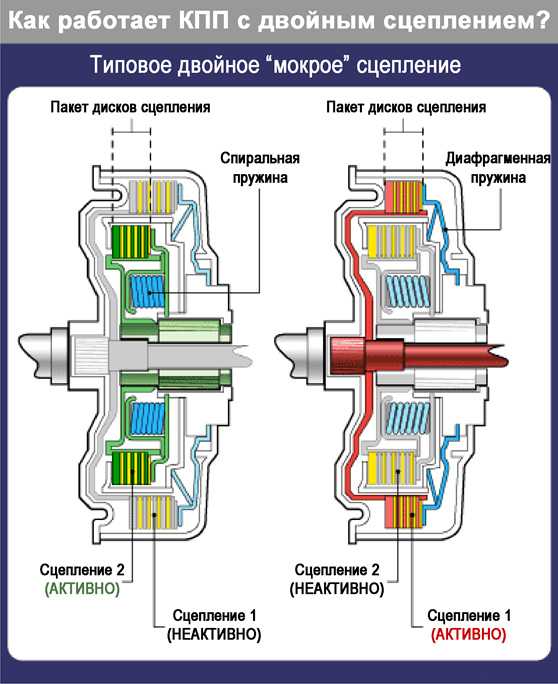

Двойное сцепление мокрого типа

Мокрая схема обычно применяется на современных роботизированных КПП с двойным сцеплением. Особенность работы такого сцепления заключается в том, что на четные и нечетные передачи КПП подается крутящий момент от отдельных ведомых дисков. Привод сцепления — гидравлический, управляемый электроникой. Переключение скоростей происходит при постоянной передаче крутящего момента на трансмиссию без разрыва потока м

techautoport.ru

Сцепление автомобиля. Принцип работы сцепления автомобиля

Сцепление автомобиля – это один из главных компонентов трансмиссии. Именно оно принимает на себя весь основной удар при переключении передач, защищает машину от перегрузок и гасит колебания. Как работает сцепление на автомобиле, как оно устроено, какие функции выполняет? Ответы на все эти вопросы – далее в нашей статье.

Характеристика

Сцепление автомобиля – это узел, предназначенный для кратковременного отсоединения двигателя от коробки передач и плавного их соединения при переключении скоростей.

На большинстве современных автомобилей данный элемент размещается между коробкой передач и двигателем внутреннего сгорания.

Устройство сцепления автомобиля

По своей конструкции данная деталь представляет собой целую систему, состоящую из следующих элементов:

  1. Маховик. На него вырабатывается весь крутящий момент мотора. К маховику подсоединяется корзина. Это одна из наиболее стойких к нагрузкам деталь.
  2. Нажимной и ведомый диск сцепления. Данные детали тесно взаимосвязаны между собой. Нажимной диск сцепления может как соприкасаться, так и отпускаться от ведомого в зависимости от конкретного положения педали в салоне автомобиля.
  3. Вилка выключения. Данная деталь при нажатии педали разжимает диски.
  4. Первичный вал КПП. Это элемент, на который передается крутящий момент через сцепление автомобиля от ДВС.

Для чего нужен данный узел?

Как известно, двигатель вращается постоянно, а вот колеса – нет. И чтобы при каждой новой остановке автомобиля не приходилось глушить мотор, на коробке следует выключать ту или иную передачу, то есть путем нажатия на педаль сцепления активировать «нейтралку». При последующем движении данный узел способен снова совместить вращающийся двигатель и неподвижную КПП, плавно соединяя валы между собой. Благодаря этому происходит мягкое трогание автомобиля с места.

«Сухое» сцепление

Схема сцепления автомобиля практически всегда одна и та же (картер сцепления; подшипник выключения сцепления; втулка опорная вала вилки выключения сцепления; вилка выключения сцепления; нажимная пружина; ведомый диск; маховик; нажимной диск; кожух сцепления; первичный вал коробки передач; трос; педаль сцепления; муфта подшипника выключения сцепления; пластина, соединяющая кожух сцепления с нажимным диском; пружина демпфера; ступица ведомого диска). Однако этот узел имеет свои особенности. Некоторые производители оснащают машины разными типами узлов. Один из самых популярных на данный момент вариантов – фрикционный. При таком типе сцепления процесс передачи усилий крутящего момента осуществляются благодаря силам трения. Последние воздействуют на поверхностях соприкосновения ведомой и ведущей части. То есть передача усилий происходит напрямую между диском ДВС и КПП машины. Также данный тип сцепления называется «сухим». Особенно часто он устанавливается на полноприводные джипы.

«Мокрый» тип

Существует и так называемый мокрый тип сцепления. Чем он отличается от первого варианта? В нем имеется гидротрасформаторное масло между двумя дисками. Также на «мокром» узле нет такого жесткого сцепления между ведомым и ведущим диском.

По сравнению со своими аналогами он имеет целый ряд преимуществ. Среди них необходимо отметить хорошую защиту автомобиля от перегревов, а также высокую надежность работы механизмов. Однако есть у «мокрого» элемента и свои недостатки. Главный его минус – высокая стоимость, поэтому на большинстве бюджетных автомобилей такая система не используется.

Предназначение

Какие функции выполняет сцепление автомобиля? Прежде всего, данный узел необходим для плавного трогания автомобиля с места, о чем мы сказали в начале статьи. Если мотор с коробкой соединены жестко, то после включения передачи машина резко дергается вперед, так как на коробку передается сразу вся мощность от двигателя. Неправильное использование сцепления вызывает механическое повреждение деталей, а также приводит к частой остановке двигателя при трогании с места.

Благодаря работе сцепления, а именно скольжению ведущего и ведомого дисков, крутящий момент увеличивается постепенно. Движущие усилия возрастают не сразу, а потому машина трогается очень плавно и мягко.

Также коробка сцепления необходима для легкого переключения передач во время движения транспортного средства. Когда автомобиль едет с определенной скоростью, которая стабильно растет или уменьшается, возникает необходимость в переходе на повышенную или пониженную передачу, чему способствует своевременное разъединение валов узла между трансмиссией и двигателем. В противном случае для переключения передачи требовались бы более высокие усилия, что в дальнейшем спровоцировало бы быстрый износ КПП и других его механизмов. В частности, при принудительном переводе скорости повышается нагрузка на зубья шестерен. Таким образом, сцепление также выполняет функцию уменьшения нагрузки, которая действует на поверхность деталей КПП, что облегчает переход с одной передачи на другую. При этом коробка передач (фото данного механизма представлено ниже) терпит минимальные нагрузки от двигателя. А это значительно повышает срок службы деталей КПП, цена которых порой слишком велика.

Кроме того, работа сцепления направлена на уменьшение уровня нагрузок, действующих на КПП во время экстренного торможения автомобиля. Когда машина резко снижает скорость, момент вращения ее колес значительно уменьшается. Но поскольку трансмиссия в это время соединена с мотором, она обладает инерцией вращения и сохраняет прежнюю частоту оборотов. Это может привести к значительному повреждению ее деталей. Сама защита от перегрузок осуществляется проскальзыванием ведомых и ведущих дисков. В таком случае момент вращения стабилизируется максимально.

Как оно функционирует?

Принцип работы сцепления автомобиля заключается в трении нескольких дисков. Действие данного узла заключается в плотном сжатии рабочих поверхностей маховика и прижимной поверхности корзины. Ниже мы рассмотрим этот момент более подробно.

Когда узел находится в рабочем состоянии, под действием выжимной пружины диск корзины плотно прилегает к сцеплению и прижимает его к маховику. При этом первичный вал заходит в шлицевую муфту. Далее производится передача крутящих усилий на него от диска сцепления. Когда водитель нажимает на педаль, он задействует работу выжимного подшипника. Последний нажимает на пружину. Таким образом, поверхность корзины отходит от диска сцепления. После этого первичный вал КПП прекращает свое движение.

Особенности работы на автоматических коробках

В обычных АКПП такой элемент трансмиссии, как сцепление, попросту отсутствует. Зато на роботизированных и кулачковых «автоматах» она предусмотрена. Кстати, на последнем типе трансмиссий сцепление работает только при старте. В процессе движения данный элемент не функционирует.

На большинстве автоматических коробок используется многодисковое сцепление влажного типа. Однако выжим здесь происходит не путем нажатия определенной педали (которой попросту здесь нет), а сервоприводом (другими словами, актуатором). На данный момент принято различать несколько типов данных устройств:

  • Электрический. Подобный сервопривод представляет собой шаговый двигатель. Он управляется при помощи ЭБУ (электронного блока управления).
  • Гидравлический. Такой актуатор выполняется в виде гидроцилиндра. Он приводится в действие специальным гидравлическим распределителем.

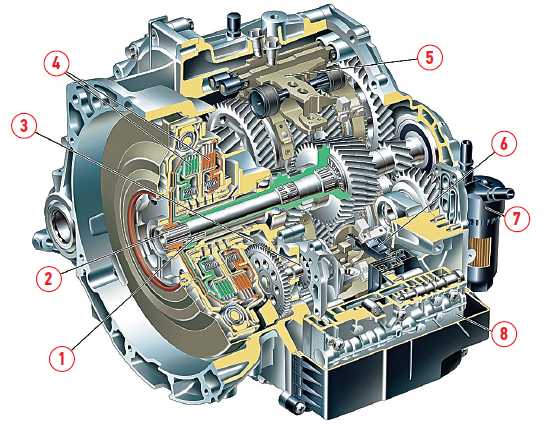

На КПП типа «робот» используются два типа сцеплений. Они функционируют переменно. При выжиме первого для автоматического переключения определенной передачи второе ожидает команды для выжима следующей.

Продлеваем срок службы

Сцепление – это, пожалуй, один из самых износостойких элементов в конструкции автомобиля. Качественный узел может прослужить 200 и более тысяч километров. Однако чтобы ваша коробка не потребовала ремонта уже на первых неделях езды, нужно знать определенные правила эксплуатации.

При вождении автомобиля с механической трансмиссией, прежде всего, научитесь правильно нажимать на педаль. В то время когда вы приотпускаете ее, происходит включение сцепления. В этот момент пружина нажимного диска подводит ведомый механизм к маховику. Происходит плавное притирание элементов. За счет этого диск немного проскальзывает относительно маховика, последний также начинает вращаться.

На следующем этапе необходимо дать небольшое время узлу для того, чтобы обороты максимально сравнялись. Для этого следует удерживать педаль в средней позиции примерно 2-3 секунды. После этого количество оборотов маховика приблизится к скорости вращения диска. Итак, автомобиль потихоньку набирает ход.

Что же делать далее? Когда маховик с ведомым и нажимным диском стал самостоятельно вращаться с одинаковой скоростью и без проскальзываний, происходит максимально высокая передача крутящего момента. В таком случае необходимость в повторном разъединении КПП и двигателя отсутствует (разве что при экстренном торможении). Как только машина тронулась, а на спидометре уже больше 10 километров в час, педальку можно смело отпускать. Дальше аналогичным путем переключаемся на повышенную передачу вплоть до 5-й (если это позволяют ПДД).

Обратите внимание, что если при трогании с места внезапно сбросить педаль сцепления, машина будет ехать рывками, а через 3-4 секунды заглохнет. Это происходит из-за того, что при резкой притирке дисков мотор передает всю мощь на коробку, тем самым попросту рвет ее. Нагрузка на шестерни увеличивается, соответственно, ресурс механизмов трансмиссии уменьшается. Резко отпускать педаль при трогании не следует, так как это очень вредит вашему автомобилю. Лишь когда машина набирает достаточно большую скорость (это уже 3-5 передача), при переключении на повышенную можно «бросать» педаль сходу.

Как не сжечь этот узел?

Не стоит думать, что если долго давить на данную педаль, работа сцепления автомобиля будет стабильной, а машина от этого не пострадает. К примеру, на перекрестках и при остановке «на красный» следует сразу переключаться на «нейтралку». Если все это время (порядка 20-40 секунд) ваша нога будет находиться на педали сцепления, вы попросту его сожжете через 1-2 дня. Цена на него в зависимости от модели автомобиля колеблется в пределах от 200 до 1000 долларов и выше. Согласитесь, это довольно большая сумма.

Как показывает практика, при правильном использовании сцепления можно не менять корзину и диск на протяжении 100-200 тысяч километров (касается импортных марок машин). Главное – чувствовать, когда следует нажимать на педаль, а когда – нет. Если ваша остановка длится более 5-6 секунд, смело включайте «нейтралку». Сделать это можно и раньше, например если на расстоянии в 300 метров вы увидели красный сигнал светофора. В таком случае машина будет двигаться по собственной инерции. Кстати, используя «накат», можно значительно уменьшить расход топлива автомобиля.

Таким образом, не следует резко отпускать педаль сцепления, но и не нужно очень долго его держать. И в том и в другом случае вы рискуете ухудшить техническое состояние автомобиля.

Регулировка узла

Периодически автомобилю требуется регулировка сцепления. Со временем ход педали увеличивается, вследствие чего механизмы отключаются не полностью. То есть при максимальном нажатии на педаль валы не отключаются, а остаются «в притирке» с двигателем. А это, как мы уже сказали ранее, значительно увеличивает уровень нагрузки на зубья. В результате изнашиваются все компоненты узла.

Как это определить?

Понять, требуется ли вашему автомобилю регулировка сцепления, очень просто. Для этого нужно взять строительную рулетку и замерить расстояние от пола до резиновой накладки педали. На большинстве легковых автомобилей данное значение составляет порядка шестнадцати сантиметров. А выставляется ход педали при помощи специальной контргайки, которая находится на окончании троса под капотом. При этом механизм следует трижды нажать до упора (в пол).

Заключение

Итак, мы подробным образом рассмотрели особенности работы системы сцепления автомобиля. Как видите, данная деталь представляет огромную важность для двигателя и коробки передач. Поэтому не следует пренебрегать правилами ее эксплуатации и впустую жечь корзину при отсутствии особой надобности. Берегите свой автомобиль и эксплуатируйте сцепление бережно!

www.syl.ru

Принцип работы сцепления автомобиля и его устройство


Автоликбез13 октября 2017


Коленчатый вал двигателя внутреннего сгорания не соединяется с коробкой передач (трансмиссией) напрямую. Между агрегатами установлен посредник – сцепление, помогающее плавно передать крутящий момент. Узел считается довольно надежным, поскольку редко «хандрит» даже на бюджетных машинах. Но в случае поломки дальнейшее движение становится крайне затруднительным. Чтобы оценить важность данного элемента, предлагается рассмотреть устройство и принцип работы сцепления автомобиля.

Какую функцию выполняет сцепление?

Представьте, что после включения 1-й передачи первичный вал коробки подключается к работающему двигателю напрямую. Гипотетические сценарии развития событий выглядят так:

  • мотору не хватит усилия, чтобы справиться с приложенной полной нагрузкой, в результате чего он заглохнет;
  • силовому агрегату хватит мощности на преодоление нагрузки, отчего последует сильный рывок машины вперед;
  • если в этот момент прибавить оборотов нажатием педали газа, то крутящий момент коленчатого вала может переломать зубья шестерен коробки передач.

Как видите, среди перечисленных вариантов отсутствует плавное движение с места, происходящее на автомобилях в реальной жизни. Причина следующая: без сцепления нормально тронуться с места невозможно. Более того, вы даже первую скорость не включите – прямая стыковка двух валов даст вышеупомянутый рывок. Переключение на высшие передачи тоже исключается.

Отсюда вывод: встроенное между первичным валом коробки скоростей и коленвалом двигателя сцепление нужно для плавного подключения одного агрегата к другому. Благодаря ему сила крутящего момента передается трансмиссии не сразу, а постепенно.

Отпуская крайнюю слева педаль и трогаясь с места, вы чувствуете возрастающее усилие и при необходимости можете прибавить газу, чтобы автомобиль не заглох. Аналогично совершается переход на 2-ю и последующие скорости. В машинах с автоматической коробкой передач (АКПП) нет педали сцепления, поскольку узел – посредник действует без участия водителя – переключение производит гидравлический либо электрический привод.

Принцип действия механизма

В работе узла сцепления задействованы следующие основные детали:

  • маховик, жестко закрепленный на коленчатом валу силового агрегата;
  • 2 диска – нажимной и ведомый, составляющие фрикционный механизм;
  • кожух;
  • нажимные пружины;
  • подшипник;
  • диафрагменная пружина в виде концентрических рычагов;
  • вилка;
  • рабочий цилиндр гидравлического привода, срабатывающий при нажатии педали.

Примитивнейший механизм, который применялся в прошлом столетии, не включал гидроцилиндр, значительно облегчающий работу водителю. Вместо него стоял механический тросовой привод.

Ведущий диск (он же – корзина) прикручен к маховику болтами и вращается вместе с ним. Нормальное состояние сцепления, когда педаль находится в отжатом положении, – «подключено». То есть, коленчатый вал мотора и первичный коробки передач соединены посредством диска, придавленного к плоскости маховика пружиной. Когда вы нажимаете педаль, узел работает по такому алгоритму:

  1. Через тормозную жидкость усилие передается гидроцилиндру, толкающему вилку.
  2. Вилка надавливает на подшипник, а он толкает концентрические рычаги, чьи концы упираются в нажимной диск.
  3. Концы рычагов отводятся назад и освобождают диск, в результате связь между валами разрывается, при этом вращающийся коленвал не крутит шестерни коробки.
  4. Когда нужно тронуться с места, вы постепенно отпускаете педаль. Подшипник высвобождает рычаги, которые под воздействием пружин давят на диск. Последний прижимается к маховику фрикционной поверхностью и автомобиль плавно движется вперед.
  5. Алгоритм повторяется при каждом переключении скоростей.

Чтобы сделать стыковку двигателя с трансмиссией более плавной, устройство сцепления предусматривает несколько демпферных пружин внутри ведомого диска. В момент касания фрикционных накладок поверхности маховика они сжимаются и дополнительно сглаживают передачу усилия мотора.

Разновидности узлов

Выше было описано устройство и принцип работы самой распространенной конструкции сцепления сухого типа, устанавливаемого на автомобили с механической коробкой передач. В легковых машинах, оснащенных АКПП, применяются системы «мокрого» типа, где детали фрикционного механизма погружены в жидкость. Это позволяет снизить воздействие силы трения продлить ресурс узла.

Существующие конструкции сцепления делятся на такие разновидности:

  • по количеству фрикционных поверхностей: одно– и многодисковые;
  • по способу управления: механические, с сервоприводом и гидравлические;
  • по рабочей среде – сухие и влажные.

Многодисковая система внедрена вместе с моторами повышенной мощности. Причина следующая: одна группа фрикционных накладок тяжело переносит повышенные нагрузки и довольно быстро изнашивается. Благодаря конструкции с двумя дисками, разделенными проставкой, большой крутящий момент равномерно распределяется на 2 группы накладок (выжим происходит одновременно). Снижение удельной нагрузки дает увеличение срока службы узла.

С действием механического (педального) привода вы уже познакомились. На автомобилях с автоматической коробкой обычно устанавливается привод от гидротрансформатора, включающий сцепление самостоятельно. Принцип работы прост: вместе с повышением оборотов коленчатого вала возрастает давление масла в трансформаторе. Когда оно достигает определенного порога, срабатывает клапан, отжимающий пружины и переключающий скорости автоматически.

Сцепление в автомобиле с роботизированной коробкой включается сервоприводом по команде электронного блока управления. Последний ориентируется на показания датчиков и в нужный момент посылает сигнал приводу выжать сцепление. Выбрать момент переключения на другую скорость может и водитель, посылая импульс посредством рукоятки КПП либо подрулевых лепестков.

Распространенные неисправности

Чаще всего в механизме сцепления возникают следующие неполадки:

  • протечка манжеты гидроцилиндра;
  • критический износ фрикционных накладок;
  • ослабление диафрагменной пружины;
  • замасливание и пробуксовка ведомого диска;
  • поломка либо заедание вилки.

Только первая неисправность, связанная с утечкой тормозной жидкости, позволяет без проблем добраться до автосервиса. В остальных случаях сцепление может не включиться и ехать дальше не получится.

Совет. Если вам удастся перевести механическую КПП на 1-ю передачу, попытайтесь тронуться со стартера, не касаясь педали сцепления. Это позволит доехать до СТО на малой скорости своим ходом.

Иногда в результате поломки механизма сцепления на АКПП «повисает» включенная передача, что дает возможность добраться в гараж или мастерскую. Но после остановки дальнейшее движение исключено. Если машина с механической коробкой доставляется на сервис методом буксировки, то с автоматической – только эвакуатором.

autochainik.ru

Корзина и диск сцепления в устройстве сцепления автомобиля

Cцепление является важным составным элементом в устройстве трансмиссии различных автомобилей с МКПП. Также сцепление (по аналогии с механической коробкой) активно используется и на машинах с полуавтоматической коробкой-робот (например, коробка передач AMT или РКПП).

Фактически, сцепление отвечает за передачу крутящего момента от двигателя на КПП, выступая в роли связующего звена между маховиком двигателя и трансмиссией. Само устройство сцепления является достаточно простым, однако именно данный механизм позволяет эффективно передавать энергию от ДВС на КПП.

Далее мы рассмотрим, из чего состоит сцепление, для чего нужна корзина сцепления и что это такое, диск сцепления, выжимной подшипник, а также как работает весь механизм.

Читайте в этой статье

Сцепление: диск, корзина и  выжимной

Итак,  в общих чертах устройство традиционного механического сцепления (однодискового) предполагает наличие следующих элементов:

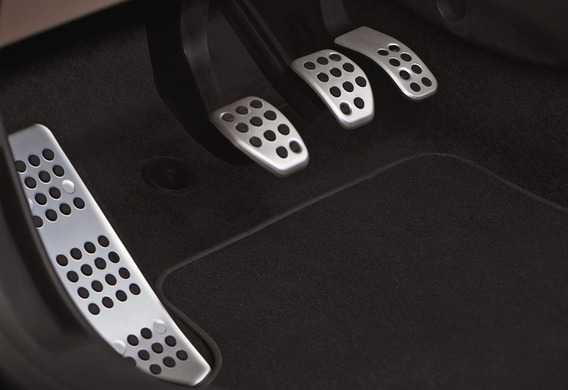

  • педаль сцепления в салоне автомобиля;
  • приводной механизм, который может быть гидравлическим, пневматическим или механическим;
  • вилка сцепления;
  • выжимной подшипник;
  • ведомый диск;
  • корзина сцепления;

В тот момент, когда водитель нажимает на педаль, усилие передается на вилку сцепления. Затем, через выжимной подшипник, усилие передается на лепестки корзины. Далее корзина производит отжим ведомого диска сцепления от маховика, тем самым размыкая КПП и ДВС, то есть происходит разрыв потока мощности. Добавим, что на роботизированных КПП за выжим сцепления отвечает не водитель, а исполнительные механизмы, так как педаль сцепления отсутствует.

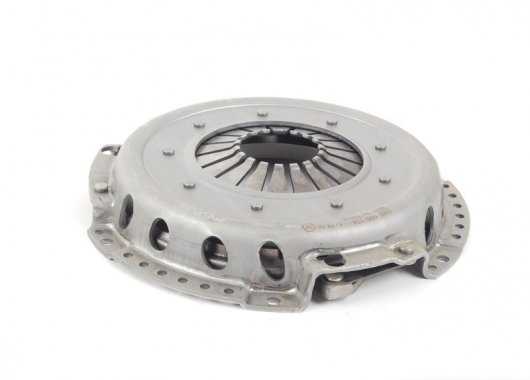

Идем далее. Если рассматривать корзину сцепления более подробно, важно понимать, что именно данный элемент позволяет реализовать соединение и разъединение диска и маховика. Другими словами, корзина осуществляет включение/выключение сцепления. При этом повреждения, износ, деформация и другие дефекты корзины приводят к тому, что весь механизм начинает работать некорректно.

Сама корзина сцепления представляет собой единую деталь, которая включает в себя нажимной диск, диафрагменную пружину и кожух. Также корзина находится в тесном контакте с рядом деталей. Кожух корзины болтовым соединением прикреплен к маховику. Возвратная пружина, которая крепится в корзине, взаимодействует с выжимным подшипником.

Нажимной диск  позволяет соединить ведомый диск и маховик. Когда сцепление выключено, нажимной диск  осуществляет нажим на ведомый диск, который находится в контакте с маховиком.

Если сцепление выключено, давление нажимного диска на ведомый диск отсутствует, то есть диск вращается отдельно от маховика. Кстати, нажимной диск соединен с кожухом корзины  посредством специальных пластинчатых пружин (тангенциальные пружины).  Во время выключения сцепления пружины выполняют функцию возвратных пружин.

Также в устройстве корзины следует выделить диафрагменную пружину. Данная пружина создает нужное усилие, чтобы эффективно соединять диск и маховик. Получается, от силы прижима будет зависеть передача крутящего момента  от ДВС на коробку передач.

Рекомендуем также прочитать статью о том, как переключать передачи без сцепления. Из этой статьи вы узнаете, что делать, если сцепление на автомобиле не работает и как включить скорость при необходимости продолжить движение на автомобиле без выжима сцепления.

Диафрагменная пружина по виду напоминает лепестки и прикреплена к краю кожуха. Во внутренней части кожуха пружина прикреплена к кожуху болтами или опорными кольцами (в зависимости от конструктивных особенностей). Выжимной подшипник сцепления нажимает на концы лепестков снаружи корзины сцепления. Такое нажатие  позволяет добиться того, что внутри корзины пружина не нажимает на сам нажимной диск.

Еще в рамках данной статьи следует отметить, что корзины сцепления могут быть разными по типу.  Среди основных видов можно выделить вытяжной и нажимной тип. При этом принцип их работы несколько отличается.

Как правило, из всех типов выжимных корзин именно корзина с нажимным принципом используется в устройстве сцепления чаще всего. Главной особенностью является то, что когда сцепление включено, лепестки  корзины перемещаются  ближе к маховику. Конструкция проста, проверена и надежна.

Если же  на машине стоит корзина с вытяжным принципом работы, тогда лепестки перемещаются от маховика.  Второй тип корзин имеет меньшие размеры, часто устанавливается  для того, чтобы экономить место в подкапотном пространстве.

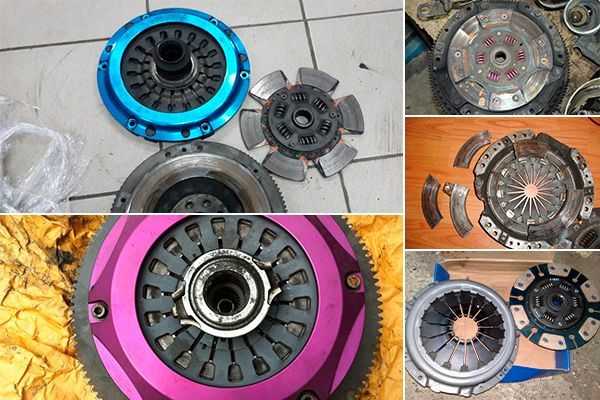

Также есть и корзины, конструкция которых отличается  от стандартной. Обычно такие корзины нужны для мощных форсированных ДВС и имеют усиленную диафрагму, что позволяет в значительной степени увеличить силу прижима (до 1.5 раз и более по сравнению со стандартом).

Для этого корзину и отдельные элементы изготавливают из прочных сплавов, а также сама геометрия пружины усложняется. Обычно подобный тип корзин встречается на суперкарах, спорткарах  и автомобилях, которые не являются серийными.

Как продлить срок службы сцепления

Как правило, сцепление имеет ограниченный срок службы, который зачастую на МКПП не превышает 100 тыс. км. Что касается роботизированных коробок передач, сцепление может выйти из строя намного раньше (к 60-70 тыс. км.).

Обратите внимание, приведенные выше данные актуальны в случае щадящей эксплуатации автомобиля. Под такой эксплуатацией следует понимать отсутствие резких стартов, пробуксовок и высоких нагрузок на сцепление и трансмиссию, а также предполагается, что водитель (в случае с механикой) умеет пользоваться сцеплением правильно.

Прежде всего, важно при остановке (например, на светофоре) переводить рычаг в нейтраль, а не удерживать выжатой педаль сцепления и педаль тормоза без выключения передачи. Игнорирование данного правила быстро выводит из строя выжимной подшипник. При этом если выжимной заклинит, это приведет к повреждениям корзины и других элементов.

Еще частые пробуксовки, разгон с высоких оборотов приводит к тому, что активно изнашивается диск сцепления (сцепление подгорает). Что касается корзины сцепления, проблемы обычно связаны с лепестками. Обычно через определенное время их эластичность и прижимная сила меняется.

Результат- сцепление не может выключиться полностью. Это приводит к тому, что водителю сложно переключать передачи, скорости включаются туго, с усилием. Также общий износ корзины сцепления становится причиной повреждений  выжимного подшипника и диска сцепления.

В качестве итога добавим, что сцепление нужно отпускать плавно, не раскручивать двигатель до высоких оборотов во время старта с места, а также полностью отпускать педаль сцепления во время езды. Тягу также лучше дозировать  педалью газа, а не педалью сцепления, так как часто неопытные водители практикуют прием частичного выжима сцепления (в целях ограничения величины передаваемого крутящего момента на колеса).

Читайте также

krutimotor.ru

есть ли сцепление в коробке автомат

Как известно, на трансмиссию передается крутящий момент от двигателя. При этом передача момента на автомобилях с МКПП происходит через механизм сцепления. Также сцепление присутствует и в устройстве роботизированных коробок передач. Что касается АКПП, владельцы таких автомобилей часто интересуются, есть ли сцепление на коробке автомат, как оно работает, когда менять сцепление АКПП и т.п.

В этой статье мы рассмотрим, как реализована передача крутящего момента от силового агрегата  на машинах с автоматом, а также какие особенности и отличия сцепления на коробке автомат можно выделить по сравнению с МКПП или РКПП.

Читайте в этой статье

Коробка автомат и сцепление

Чтобы было понятнее, начнем с привычной механики. Конструкция сцепления на таких КПП простая. В основе лежит взаимодействие двух дисков: ведомого и ведущего. В двух словах, ведомый диск прижимается к ведущему диску усилием пружин, за счет чего и происходит передача крутящего момента от двигателя.

Как только водитель нажмет на педаль сцепления, диски разжимаются, отодвигаясь один от другого. Передача момента от ДВС прекращается, при этом появляется возможность переключать передачи.

Если просто, пока автомобиль с МКПП движется на той или иной передаче, сцепление замкнуто, для переключения передачи (как пониженной, так и повышенной) выжимается педаль сцепления, диски сцепления при этом размыкаются, водитель включает нужную передачу, после чего отпускает педаль сцепления.

Далее сцепление снова замыкается и крутящий момент продолжает передаваться от ДВС на КПП. Кстати, по такому же принципу работают и роботизированные коробки передач, только в этом случае за выжим сцепления и выбор/включение нужной передачи отвечают исполнительные устройства под управлением ЭБУ.

Отметим, что сам механизм сцепления надежный и выносливый, но только при условии правильного обращения. Если сцепление передерживать, выжимать не полностью, буксовать и т.д., тогда быстро выходит из строя выжимной подшипник, сцепление «подпаливается», его диски стираются.

В результате связь изношенных дисков ухудшается, нет должного прилегания поверхностей, сцепление начинает пробуксовывать. Не удивительно, что машина с изношенным сцеплением хуже разгоняется, так как теряется часть крутящего момента от силового агрегата, при езде передачи могут включаться с трудом и т.д.

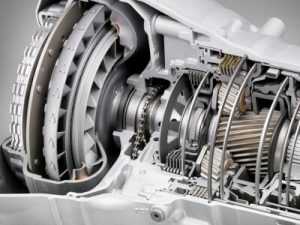

  • Теперь перейдем к гидромеханической АКПП. Что касается данной трансмиссии и вопроса, есть ли на автоматической коробке передач сцепление, а также как переключаются передачи, сразу ответим, что привычного сцепления по аналогии с механикой там нет.

Другими словами, полное отсутствие сухих дисков, прилегающих друг к другу и размыкающихся в нужный момент, корзины сцепления, выжимного подшипника и т.д. При этом разрыв мощности (отключение передачи крутящего момента от ДВС на КПП при переключении передач) на автомате все же имеет место быть.

Получается, сцепление на АКПП есть, но оно сильно отличается от МКПП и работает по другому принципу. Сцеплением на автомате является отдельное устройство, известное под названием гидротрансформатор (ГДТ) или преобразователь (конвертер) крутящего момента.

Также в гидротрансформаторе важную функцию выполняет трансмиссионное масло (жидкость ATF), которая является не просто смазкой, а рабочим телом. Если просто, гидротрансформатор можно представить как герметичный корпус, в котором установлены две крыльчатки (турбины) друг напротив друга.

Рекомендуем также прочитать статью о том, почему АКПП пинается и толкается. Из этой статьи вы узнаете о причинах толчков коробки автомат при переключении передач и режимов автоматической трансмиссии.

Вращается одна крыльчатка благодаря приводу от двигателя, далее через трансмиссионную жидкость усилие передается на вторую крыльчатку, которая также начинает вращаться и передает крутящий момент на КПП. В зависимости от скорости вращения первой турбины, с такой же скоростью будет вращаться и вторая.

Если иначе, ведущая и ведомая турбины находятся в масле, образуя сцепление «мокрого» типа. Именно масло в гидротрансформаторе позволяет наилучшим образом передавать момент от ДВС, выдерживает высокие температуры, так как во время работы ГДТ жидкость сильно разогревается, эффективно защищает детали гидротрансформатора от коррозии и преждевременного износа.

Еще отметим, что современные автоматы также имеют возможность блокировки гидротрансформатора. Когда обороты ведущей и ведомой турбин выравниваются, происходит их жесткое зацепление посредством муфт. Такое решение позволяет повысить КПД АКПП и уменьшить потери полезной энергии при передаче крутящего момента.

Подведем итоги

Как видно, автоматическая коробка передач также имеет сцепление, однако этот механизм сильно отличается от сухого дискового сцепления на МКПП или коробках-роботах. Фактически, сцеплением АКПП является гидротрансформатор.

Также важно понимать, что трансмиссионное масло в коробке автомат является жидкостью, через которую происходит передача крутящего момента от ведущей турбины к ведомой. Масло в ГДТ сильно разогревается, по мере его старения меняются свойства трансмиссионной жидкости. По этой причине масло в  коробке автомат нужно своевременно менять, а также постоянно контролировать его уровень и состояние.

Рекомендуем также прочитать статью о том, как ездить на вариаторе. Из этой статьи вы узнаете об особенностях эксплуатации вариатора CVT, а также какие нюансы нужно отдельно учитывать владельцам автомобилей с КПП данного типа.

На интервалы замены напрямую влияют особенности эксплуатации ТС, то есть в одних случаях ATF можно заменить через 50-60 тыс. км. пробега, тогда как в других замена может потребоваться уже к 40 тыс. км. Также специалисты рекомендуют отдельное внимание уделять температуре масла в коробке автомат, не допускать перегревов и устанавливать дополнительный радиатор охлаждения АКПП при такой необходимости.

Напоследок отметим, что гидротрансформатор также устанавливается на вариатор CVT. Хотя устройство и принцип работы вариатора и АКПП отличаются, на CVT гидротрансформатор также выполняет функцию сцепления, то есть крутящий момент передается от ДВС на коробку через трансмиссионное масло за счет вращения турбин.

Читайте также

krutimotor.ru

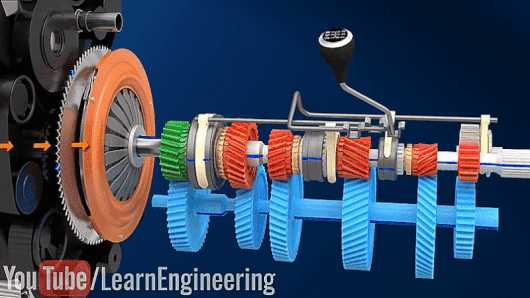

Принцип работы сцепления для новичков: Видео

Видео: Просто о сложном. Как работает сцепление

Многие из нас имеют лишь общее представление о том, как работает сцепление автомобиля. Изучить вопрос подробнее самостоятельно кажется маловероятным, из-за того, что все эти шестеренки, зубья и пружины в КПП кажутся очень сложными для понимания.



Смотрите также: Вот как можно избежать повреждения механической коробки при переключении передач не по порядку



На самом деле в этом нет ничего сверхсложного. Главное, верно визуализировать нужную часть автомобиля и объяснить основные направления работы устройства. Например, на YouTube канале «Learn Engineering» была сделана виртуальная анимация, при помощи которой, мы сможем увидеть, как на самом деле работает сцепление на вашем автомобиле.



Вначале видео объяснено, что автомобиль с двигателем внутреннего сгорания не сможет полноценно работать без трансмиссии, поскольку он имеет крайне ограниченный крутящий момент в узком диапазоне оборотов. Трансмиссия же позволяет мотору работать в оптимальном диапазоне оборотов, гораздо более эффективно расходуя топливо и ресурс двигателя, не снижая при этом динамику транспортного средства.



В видеоролике говорится, что было бы глупо выключать двигатель для каждого переключения передачи, поэтому был разработан очень важный элемент КПП – сцепление.



Вкратце, сцепление на любом автомобиле использует трение для включения или отключения двигателя от передачи крутящего момента на колеса через коробку переключения передач, карданный вал и/или ведущие полуоси. Упрощенно, важнейшими элементами сцепления являются:



Диск сцепления с фрикционной поверхностью (1.45 минута видео)

Поэтому, для правильной работы сцепления, фундаментально важно чтоб на диске сцепления присутствовал, так называемый, фрикционный материал. Материал наносится с обеих сторон диска. Если покрытие частично или все сотрется, автомобиль не сможет даже тронуться с места. Отсюда, можно сделать вывод, что при трогании крайне важно следить за моментом отпуска педали сцепления. Если вы случайно сотрете фрикционный слой рабочей поверхности, сожжете сцепление, вы уже никуда не сможете поехать не заменив диски сцепления.



Смотрите также: Как научиться ездить на механической КПП: Все пункты, от А до Я



Первый диск сцепления устанавливается на маховике двигателя (ведомый, нажимной диск сцепления). Второй диск (ведущий) прижимается к первому при помощи нажимной муфты. Через входной вал крутящий момент переходит с двигателя на систему трансмиссии.



Нажимная муфта

Вторым важным элементом, без которого сцепление не сможет нормально работать – нажимная муфта. Ее внешняя часть присоединена болтами к маховику, непрерывно передавая вращающий момент на коробку переключения и далее к колесам. К муфте прикреплена так называемая, диафрагменная пружина (2.50 минута видеоролика). С ее помощью производится разводка двух дисков сцепления и рассоединение двигателя и КПП.



Вилка сцепления

Следующим элементом из стройной системы сцепления ручной КПП, описывается вилка сцепления и гидравлический механизм приводящий ее в движение от нажатия на педаль. 3.40 минута видео. При нажатой педали сцепления, при помощи гидравлического или механического привода активируется вилка сцепления, которая нажимая на центр диафрагменной пружины, рассоединяет мотор и КПП, давая возможность водителю включить требуемую передачу.



Вот и весь принцип работы сцепления в общих чертах. Не сложно, неправда ли?



Таким образом в общих чертах сцепление состоит из следующих элементов:

маховика

дисков сцепления с фрикционным материалом

ведущего диска сцепления

нажимной муфты

вилки

вала педали

выжимного подшипника

вала КПП



Под завершение видео разъясняется цель использования небольших цилиндрических пружин на диске сцепления. Они применяются для того чтобы смягчить вибрации и колебания, идущие от двигателя через диски сцепления на коробку передач, тем самым повышая не только комфорт, но и продлевая жизнь элементам трансмиссии автомобиля.

www.1gai.ru

Для чего нужно сцепление в автомобиле с механической коробкой передач

Устройство автомобиля с механической коробкой передач в обязательном порядке предполагает наличие механизма сцепления в устройстве трансмиссии. При этом следует отметить важность данного узла, так как именно благодаря сцеплению передается крутящий момент от мотора на колеса, а также удается мягко и плавно трогаться с места и далее переключать передачи КПП.

Если просто, сцепление связывает коробку и двигатель, позволяя передавать усилие ДВС на трансмиссию. При этом, если возникает такая необходимость, сцепление позволяет «размокнуть» жесткую связь ДВС и КПП. В этой статье мы подробно рассмотрим, для чего нужно сцепление и как работает сцепление автомобиля, а также на что обратить внимание в рамках эксплуатации машины с МКПП.

Читайте в этой статье

Как работает сцепление и что делает педаль сцепления

Итак, как уже было сказано выше, сцепление можно считать основным связующим звеном между ДВС и коробкой передач. Давайте разберем его назначение и устройство. В первую очередь, механизм сцепления служит для соединения коробки передач с мотором. Также данный узел позволяет не только передавать, но и прерывать поток мощности от двигателя на коробку передач.

Фактически, это становится возможным благодаря прижатию и разжиманию дисков с фрикционными накладками. Если максимально упростить информацию, чтобы было понятно, одна сторона узла сцепления крепится к маховику двигателя. К другой стороне присоединен вал коробки передач. Когда водитель не нажимает на педаль сцепления, диски плотно прижаты друг к другу, что и позволяет передавать крутящий момент от маховика на вал КПП.

Если же водитель нажимает на педаль сцепления, диски сцепления размыкаются, тем самым прекращается передача крутящего момента. Так вот, размыкание дисков и прекращение передачи усилия от ДВС на КПП необходимо для включения передач.

Следовательно, принцип действия является таковым: во время нажатия на педаль сцепления диски между собой разводятся, вследствие чего можно переключиться на нужную передачу. После того, как водитель включил нужную передачу, педаль сцепления отпускается, диски смыкаются и мотор снова передает усилие, вращая колеса через трансмиссию.

Становится понятно, что механизм сцепления является немаловажным составляющим. Без сцепления автомобиль попросту не сможет начать свое движение, а в процессе езды переключать передачи будет достаточно сложно или невозможно. Например, без использования педали сцепления удается понизить передачу, что под силу опытному водителю.

Однако переключение на ступень выше без сцепления становится намного более сложной задачей.  Также не следует забывать и о том, что такие переключения будут жесткими, в значительной степени возрастает риск повредить зубья шестерен коробки передач.

Как видно, эксплуатация авто с МКПП предполагает активное использование сцепления. Каждый водитель автомобиля с механической коробкой передач имеет ряд наработанных привычек. Например, выжим сцепления перед запуском двигателя служит гарантией того, что если водитель забыл поставить автомобиль на нейтральную передачу, не произойдет неожиданного движения машины в момент запуска ДВС. Это повышает безопасность и позволяет избежать ДТП.

Для управления сцеплением используется исключительно левая нога. Еще возле педали сцепления есть площадка, куда левая нога убирается для отдыха в том случае, если нет необходимости выжимать сцепление. Данное решение позволяет исключить дискомфорт и онемение ноги, если ее удерживать над педалью в случае преодоления больших дистанций на 4-ой или 5-ой  передаче, которые используется на трассе после набора скорости.

Также не рекомендуется держать ногу над педалью сцепления или ставить ногу на педаль, не нажимая на нее. В этом случае срок службы узла сцепления значительно сокращается, так как  даже легкое нажатие приводит к тому, что сцепление смыкается не до конца и изнашивается.

Зачем сцепление необходимо для начала движения автомобиля с места

Начнем с того, что сцепление можно выжимать резко, однако отпускать педаль нужно плавно. При этом в самом начале движения, чтобы автомобиль максимально плавно тронулся с места, необходимо деликатное отпускание педали сцепления.

Если иначе, чем плавнее водитель отпускает педаль, тем «мягче» смыкаются диски, тяга от двигателя передается  не резко, а постепенно, не создается ударных нагрузок и т.д. В дальнейшем, когда автомобиль начал движение, сцепление можно отпускать быстрее, однако слишком резко бросать педаль также не стоит.

Рекомендуем также прочитать статью о том, как ездить на «механике» правильно. Из этой статьи вы узнаете о том, как переключать передачи МКПП, на что обратить внимание при трогании с места и т.д.

В случаях, когда при трогании водитель отпускает педаль слишком резко, автомобиль дергается вперед и двигатель обычно глохнет. Если же в этот момент вместо тормоза сильно нажать на газ, есть риск, что мотор не заглохнет и машина может рвануться вперед, что часто становится причиной ДТП.

Как правило, водители-новички, а также те, кто раньше ездил только на АКПП, определенное время учатся правильно отпускать сцепление. Важно контролировать педаль, выжимать сцепление  до упора перед включением передачи, а также чувствовать момент начала смыкания дисков сцепления и тот момент, когда диски полностью сомкнулись. Это позволяет правильно стартовать с места, дозировать тягу педалью газа, не изнашивать мотор, сцепление и коробку.

Подведем итоги

Как видно, сцепление представляет собой важный и ответственный узел, который позволяет не только эффективно взаимодействовать с КПП, но и значительно увеличить ресурс самой коробки, двигателя и других элементов, агрегатов и узлов. При этом правильная работа водителя со сцеплением позволяет свести к минимуму рывки, удары и повышенные нагрузки при езде на автомобиле, который оборудован механической коробкой переключения передач.

Также следует отметить, что именно благодаря сцеплению и возможности самостоятельно им управлять механическая коробка считается единственным агрегатом, который дает водителю полный контроль над автомобилем. Другими словами, водитель на МКПП сам дозирует тягу, выбирает и включает передачи, раскручивает двигатель до нужных оборотов, может использовать специальные приемы торможения двигателем и коробкой и т.д.

В результате формируются уникальные навыки, которыми попросту невозможно овладеть при эксплуатации машины с коробкой автомат, робот или вариатор. По этой причине опытные водители и инструкторы рекомендуют с самого начала обучаться вождению на «механике» даже при условии того, что сегодня имеется отдельная возможность получить права на АКПП.



Читайте также

krutimotor.ru
