Сварка аккумуляторов своими руками

Зачем платить приличные деньги за ремонт аккумуляторной батареи на станции технического обслуживания, если вполне реальна и доступна сварка аккумуляторов своими руками. Исполнителю данного процесса нужно всего лишь разобраться, какое оборудование использовать, и ознакомиться с каждым этапом работы.

Нужно внимательно изучить схему и расставить акценты для профессионального выполнения точечной сварки. Каждый компонент способен повлиять на протекание сварочного процесса.

Как работает контактная сварка

Благодаря термическому процессу, который провоцируется электричеством и генерируется на электродах, выполненных из специальных сплавов, происходит соединение элементов. Так что электрический ток становится важнейшим компонентом для сваривания металлических единиц, входящих в состав конструкции или аккумуляторной батареи.

Подобная работа может быть произведена своими руками, но при этом особое внимание необходимо уделять качеству контактов, которые будут задействованы в контактной сварке. Электроды не должны быть:

• Окисленными,
• Загрязненными,
• С повышенной шероховатостью.

И сварочный аппарат, который будет задействован в процедуре, должен иметь оптимальную мощность, чтобы соединение состоялось.

Конструкция прибора для точечной сварки

Чтобы сварка аккумуляторов своими руками получилась на достойном уровне, предстоит воспользоваться устройством для намагничивания монтажного инструмента. А для электродов потребуется листовая медь, которая лучше всего пропускает электрический ток.

Если у вас имеется медная шина, обладающая толщиной 10 миллиметров, она вполне подойдет. Когда контакты будут готовы, нужно воспользоваться паяльником и припаять электрический провод 16 квадратных мм.

В составе прибора еще будет тиристор, а электричество будет подаваться с ЛАТР. Рекомендуется предусмотреть регулировку, чтобы контролировать поступающее напряжение. Конденсаторы должны быть спаяны между собой медными проводами с большим сечением.

Для уменьшения нагрузки нужно интегрировать в схему конденсатор четырех пленочный, имеющий мощность 63 Вт. Основной конденсатор может иметь 600 тысяч мкФ, и все будет зависеть от конкретной схемы и особенностей устройства.

Технологический процесс

Важный показатель, которым должна обладать сварка аккумуляторов своими руками. Это продолжительность импульса, который может длиться до 0,1 секунды. Когда действует данный импульс, происходит расплавление металла в одной точке, где контактируют между собой медные электроды.

Но на этом процесс не заканчивается, потому что необходимо некоторое время, чтобы свариваемый металл остыл, и произошла кристаллизация.

Таким образом, обеспечивается прочность соединения, и под разными воздействиями его сложно разрушить. Чтобы процедура точечной сварки соответствовала технологии, необходимо образование уплотняющего пояса, тогда расплавленный металл будет сохраняться в зоне импульса.

Нужно правильно рассчитывать время сварочного процесса, и тогда есть возможность получить оптимальный результат.

Для обеспечения качественного сварного шва, важна предварительная подготовка свариваемых деталей, иначе масляные пленки и загрязнения способны негативно сказаться на прочности. Если металлический лист имеет толщину 1 мм, достаточно пользоваться конденсаторной сваркой. Такой источник электрического импульса подойдет для сваривания небольших элементов.

Обеспечивается механическая прочность и автоматизация сварочных процессов. Но есть и негативные стороны в контактной сварке, которые заключаются в недостаточной герметичности в швах, получаемых подобным способом.

Элементы сварочного аппарата для точечной сварки

Чтобы сварить аккумуляторную батарею собственными силами, потребуется ЛАТР, фанера, толстый медный провод, а также медные трубки с тонкими стенками. Корпус монтируется из фанерных листов. Для начала нужно разобрать ЛАТР, то есть освободить трансформатор и перенести его в фанерный корпус. Нужно воспользоваться трансформаторной обмоткой, чтобы поставлять электрический ток.

Но еще потребуется вторичная обмотка, для которой применяется медный провод с большим сечением. Достаточно пяти витков, чтобы вторичная обмотка получилась эффективной. Напряжение с такой обмоткой получается всего 5 Вольт, при этом остается повышенной сила тока.

Когда создается импульс с такими показателями, свариваемые элементы надежно соединяются. Также потребуется педаль, с помощью которой будет подаваться, и прерываться импульс.

---

Поделитесь со своими друзьями в соцсетях ссылкой на этот материал (нажмите на иконки):

Аппарат для сварки аккумуляторов своими руками

ОПИСАНИЕ

---

Данный проект можно разделить на 2 части – сварочник на мосфетах и на реле, с реле мне понравилось больше, так как проще сделать и надёжность выше. Из видео справа вы получите всю информацию по проекту, ниже вы найдёте ссылку на исходники схем на платформе EasyEDA, сможете скачать архив со всеми схемами и разводками, а также там есть раскрывающийся список компонентов со ссылками компоненты.

• Электроды со временем выгарают, поддерживайте их форму! (конец электрода тоньше тела электрода, самый кончик – полукруглый)
• Перед нажатием на кнопку прижимайте электроды так плотно, как это вообще возможно. В идеале вы должны увидеть две светящиеся красные точки на концах электродов. Сноп искр – признак плохого прижатия. На видео это сделано умышленно для зрелищности
• Не забывайте заряжать аккумулятор, а также купите себе компактный вольтметр с отображением в процентах заряда, очень удобная штука!
• Помните, что перед сборкой в параллель ВСЕ АККУМУЛЯТОРЫ ДОЛЖНЫ БЫТЬ ЗАРЯЖЕНЫ ДО ОДНОГО НАПРЯЖЕНИЯ

КОМПОНЕНТЫ

---

Инструменты, полезное

Каталоги ссылок на Алиэкспресс на этом сайте:

• Всё для пайки: паяльники, приспособления
• Платы Ардуино, модули и датчики
• Модули и датчики для умного дома
• Дешёвые инструменты
• Аккумуляторы, платы защиты, зарядники
• Мультиметры
• Блоки питания, преобразователи

Железки со схемы

▼ НА РЕЛЕ ▼
Реле стартера https://ali. ski/St9mT4  https://ali.ski/4eKbH  https://ali.ski/5Xmz8
● Практически любой MOSFET (IRF3704ZPBF, IRF3205PBF, IRLB8743PBF, IRL2203NPBF, IRLB8748PBF, IRF3704PBF, IRL8113PBF, IRL3803PBF, IRLB3813PBF, IRL3502PBF, IRL2505PBF, IRF3711PBF, IRL3713PBF, IRF3709ZPBF, AUIRL3705N, IRLB3034PBF, IRF3711ZPBF)
(пример: https://www.chipdip.ru/product/fdp025n06)
● Резистор 100 Ом
● Таймер NE555
https://www.chipdip.ru/product/ne555n
● Кондер для таймера 16 В (или больше), 1 мкФ

https://www.chipdip.ru/product0/9000261758
● Подстроечник для таймера около 50 кОм
https://www.chipdip.ru/product/16k1-b50k
или https://www.chipdip.ru/product0/26857
● Резистор 10к 3 штуки, мощность любая
● Кондер керамический 0.01 мкФ
https://www.chipdip.ru/product0/23255
● Диод
https://www.chipdip.ru/product/1n4007
● Кнопка
как в видео https://www.chipdip.ru/product/pbs26b-blue
дешевле https://www.chipdip.ru/product/pbs-11b-red



▼ НА МОСФЕТАХ ▼
● Пачка МОЩНЫХ мосфетов, 150-200 Ампер как минимум
(пример: https://www. chipdip.ru/product/fdp025n06)
● Резистор 100 Ом – столько же, сколько мосфетов
● Таймер NE555
https://www.chipdip.ru/product/ne555n
● Кондер для таймера 16 В (или больше), 1 мкФ
https://www.chipdip.ru/product0/9000261758

● Подстроечник для таймера около 50 кОм
https://www.chipdip.ru/product/16k1-b50k
или https://www.chipdip.ru/product0/26857
● Резистор 10к 3 штуки, мощность любая
● Кондер керамический 0.01 мкФ
https://www.chipdip.ru/product0/23255
● Диод МОЩНЫЙ
https://www.chipdip.ru/product/10a10
● Кнопка как в видео https://www.chipdip.ru/product/pbs26b-blue
дешевле https://www.chipdip.ru/product/pbs-11b-red

печатка мосфеты

печатка реле

Скачать pdf для печати

ПОДДЕРЖАТЬ

---

Вы можете поддержать меня за создание доступных проектов с открытым исходным кодом, полный список реквизитов есть вот здесь.

Точечная сварка литиевых аккумуляторов

Аккумуляторы, используемые в радиоуправляемых игрушках, ноутбуках, дронах, электроинструментах, медицинских устройствах, электронных велосипедах и электромобилях (EV), основаны на той или иной форме литий-ионных аккумуляторов. технологии. Наиболее распространенным типом литий-ионного аккумулятора на сегодняшний день является канистровый элемент 18650. Это потому, что это самый зрелый формат литий-ионных элементов. Вот почему важно знать, как выполнять точечную сварку аккумуляторных батарей.

Этот тип аккумуляторных элементов производится в очень больших объемах, что снижает стоимость каждого отдельного элемента за счет эффекта масштаба. Название 18650 происходит от размера аккумуляторной батареи. Эти ячейки имеют ширину 18 мм и высоту 65 мм. Дополнительный 0 в конце просто означает, что это цилиндрическая канистра. Сравните это с хорошо известной батареей AA, которая представляет собой 14500. 14500 имеет ширину 14 мм и высоту 50 мм, и снова 0 в конце просто обозначает цилиндрическую форму элемента.

В этой статье мы покажем, как выполнить точечную сварку аккумуляторной батареи, изготовленной из элементов 18650. Используя полученные здесь знания, вы сможете создать свой собственный литий-ионный аккумулятор для повербанка, солнечного генератора, электрощита или даже электровелосипеда.

Требуемые детали:

1. Элементы литий-ионного аккумулятора

2. BMS

3. Никелевые полоски

4. Индикатор уровня заряда аккумулятора (дополнительно)

9 разъемы для зарядки и разрядки0003

7. Держатели ячеек

Используются инструменты:

1. Spot Welder

2. Проводная стриптизерша или ножницы

3. Тепловой пуль Полосы батарей

Чтобы сделать традиционный батарейный блок, элементы 18650 необходимо соединить полоской из чистого никеля. Никелевые полоски бывают разной длины, ширины и толщины. Немного сложно найти точные цифры, с которыми все согласны, но, вообще говоря, кусок полосы из чистого никеля толщиной 0,15 мм может выдерживать ток около 1 ампера на каждый миллиметр ширины.

Ограничения по току аккумуляторной батареи определяются многими факторами, одним из которых является последовательность соединений между параллельными группами элементов. Независимо от того, насколько хороша ваша BMS или насколько велика сила тока в ваших ячейках, если у вас нет сильных последовательных соединений, вы не сможете безопасно достичь ожидаемых токов.

30 ампер ÷ (1 ампер x 7 мм) = 4,3 полоски.

Таким образом, если вы хотите создать аккумулятор, способный непрерывно поддерживать нагрузку 30 А, и вы используете никелевую полосу шириной 7 мм и толщиной 0,15 мм, вам потребуется как минимум 5 полосок. для подключения групп сотовой связи.

точечная сварка 18650 Cells.jpg 365,58 КБ

Выбор аппарата для точечной сварки литий-ионных аккумуляторов

Когда дело доходит до изготовления литий-ионного аккумулятора, точечная сварка идеальна по сравнению с пайкой, потому что сварка добавляет очень мало тепло к клеткам, соединяя их вместе с сильной связью. В основном на рынке представлены два типа точечных сварочных аппаратов. Сварщики-любители и профессиональные сварщики. Сварочный аппарат для любительской точечной сварки стоит от 50 до 150 долларов, в то время как небольшой профессиональный сварочный аппарат может стоить вам от 300 до 500 долларов.

Если вы ищете аппарат для точечной сварки и еще не выбрали конкретную модель, я настоятельно рекомендую вам ознакомиться с другой нашей статьей о лучших аппаратах для точечной сварки для литий-ионных аккумуляторов.

Проверка напряжений на ячейках

Если вы хотите знать, как точечной сваркой аккумуляторной батареи, вам сначала нужно узнать, как проверить напряжения на ячейках и убедиться, что они достаточно близки (или, в идеале, точно такие же), чтобы их можно было добавить вместе. Если вы соединяете параллельно элементы, которые имеют разное (или очень близкое) напряжение, то вы рискуете получить перегрузку по току (и, следовательно, перегрев и повреждение) ваших элементов. В самом худшем случае может начаться пожар.

Итак, возьмите мультиметр и установите его на постоянное напряжение. Будет несколько вариантов для постоянного тока в зависимости от вашего мультиметра. Для максимальной точности вам необходимо установить мультиметр на диапазон, который находится непосредственно над тем, что вы пытаетесь измерить. Итак, ваш мультиметр имеет варианты диапазона 200 мВ (0,2 В), 2 В, 20 В, 200 В и 600 В, и вы пытаетесь измерить 48 В, вы должны установить диапазон на 200 В, так как это диапазон, который находится непосредственно выше напряжения, которое вы хотят измерить.

В случае проверки напряжения отдельных литий-ионных элементов диапазон должен быть установлен на 20 В, поскольку вам необходимо измерять напряжения в диапазоне от 2,5 В до 4,2 В.

При последовательном соединении разбалансированных элементов вам не нужно беспокоиться о том, что дом сгорит или даже повредятся ваши элементы, но у вас будут проблемы с производительностью батареи.

Емкость и напряжение аккумуляторной батареи

Чтобы иметь возможность изготовить аккумуляторную батарею, мы должны сначала определить, какое напряжение и емкость необходимы для аккумуляторной батареи. После этого необходимо определить расположение ячеек. Помните, чтобы увеличить емкость батареи, вы должны соединить элементы параллельно. Чтобы увеличить напряжение, вы должны добавить элементы последовательно. Вы обнаружите, что в большинстве случаев вам придется делать и то, и другое. В этом примере мы создадим литий-ионную батарею на 12 В с номинальным напряжением 11,1 В.

Если вы планируете использовать инвертор переменного тока для каких-либо практических целей, вам потребуется как минимум 100 ватт-часов энергии. После потерь инвертора (потому что ничто не может быть эффективным на 100 процентов) у вас останется около 80 пригодных к использованию ватт-часов энергии. Это очень маленькая батарея, но ее энергии более чем достаточно для работы маломощной электроники переменного тока в течение нескольких часов или даже всего дня, в зависимости от того, что вы используете.

Если вы планируете использовать инвертор переменного тока для каких-либо практических целей, вам потребуется не менее 100 ватт-часов энергии. После потерь инвертора (потому что ничто не может быть эффективным на 100 процентов) у вас останется около 80 пригодных к использованию ватт-часов энергии. Это очень маленькая батарея, но ее энергии более чем достаточно для работы маломощной электроники переменного тока в течение нескольких часов или даже всего дня, в зависимости от того, что вы используете.

Сборка элементов 18650

Теперь, когда мы знаем, что наш блок батарей будет в конфигурации 3S2P, мы можем собрать элементы вместе. У нас есть по 2 ячейки в параллельных группах (5000 мАч x 2 = 10000 мАч), и у нас есть 3 из этих групп последовательно.

Для начала поместите первую параллельную группу из 2 ячеек положительной стороной вверх. Поместите их рядом со второй параллельной группой, которая будет иметь отрицательную сторону вверх.

Хорошо использовать держатели для батареек, потому что они позволяют сделать аккумулятор любого размера в соответствии с вашими требованиями. Выяснение того, как собрать клетки вместе, можно рассматривать как головоломку. Для некоторых людей это делает сборку батареи еще более увлекательной, а для других — изнурительным процессом. В любом случае держатели ячеек обеспечивают достаточное пространство между ячейками, необходимое для надлежащих характеристик охлаждения. Кроме того, держатели элементов питания делают батарейный блок жестким и, следовательно, более прочным и надежным.

Разрежьте никелевые полоски

Теперь пришло время установить никелевую полоску поверх 4 ячеек в первой и второй параллельных группах. Убедитесь, что никелевая полоска равномерно покрывает все четыре клеммы ячейки. Обязательно оставьте около 10 мм дополнительной полосы, чтобы было куда припаять балансировочные выводы BMS.

Никелевая полоса для точечной сварки.jpg 222.43 KB

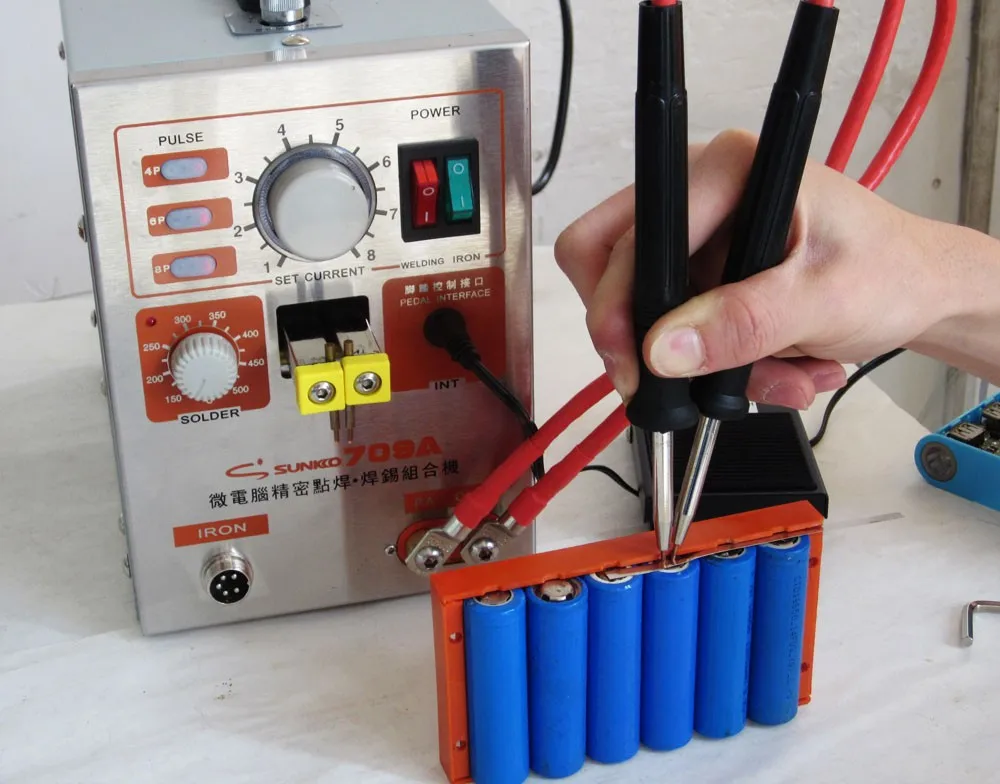

Точечная сварка Никелевые полоски

Теперь самое интересное. Точечная сварка! Точечная сварка проста. Первым шагом является установка количества энергии или времени импульса, в зависимости от сварщика. После этого нужно поместить никелевую полосу поверх группы ячеек, которую вы хотите сварить.

Сварочные электроды необходимо прижимать с небольшим усилием. Вы действительно хотите использовать достаточное давление, чтобы гарантировать отсутствие воздушных зазоров ни между вашими зондами и никелем, ни между никелем и вашими ячейками. Если вы используете большее давление, чем это, вы рискуете снизить общее сопротивление сварного шва.

Помните, что точечная сварка зависит от высокого сопротивления, чтобы генерировать большое количество тепла для получения хорошего сварного шва.

Добавление BMS

BMS в этом примере имеет 6 контактных площадок для пайки: B-, B1, B2 и B+ необходимо подключить к элементам батареи. Если у вас есть три последовательно соединенных положительного и отрицательного элемента, на одном конце будет отрицательное соединение, а на другом — положительное. Соединение B- идет к самой отрицательной точке в цепи вашей батареи.

После этого соединение B1 соединяется с первым соединением, где ячейка 1 встречается с ячейкой 2. Как и следовало ожидать, соединение B2 соединяется с самым следующим соединением между ячейками 2 и 3. Наконец, соединение B+ соединяется с самой положительной точкой в цепь вашей батареи. P+ и P- подключаются к внешнему миру (зарядное устройство и/или нагрузка).

Окончательная сборка

Мы не можем просто остановиться, сделав электрически исправную батарею. Мы также должны сделать его физически прочным. Итак, используйте каптоновую ленту, чтобы закрыть все токопроводящие части, которые вы можете увидеть. После этого используйте обвязочную ленту по периметру батареи, чтобы обеспечить большую общую структуру и жесткость.

Кроме того, изоленту также можно наклеить поверх каптоновой ленты. По сути, вы хотите сделать так, чтобы вы могли безопасно бросить пару ключей на батарею, и ничего плохого не случилось. Имейте в виду, я не прошу вас проверить эту теорию.

Зарядка аккумуляторной батареи

Существует множество способов зарядки новой аккумуляторной батареи. Самый простой и понятный способ – купить готовое зарядное устройство для литий-ионных аккумуляторов 3S 12,6В. Это должно быть правильное зарядное устройство постоянного тока. Вы не можете, повторяю, не можете использовать блок питания на 12 В для зарядки литий-ионного аккумулятора 3S.

Если у вас есть источник питания постоянного тока с напряжением 13,5 В или выше, вы можете подключить к нему недорогой понижающий преобразователь постоянного тока, который можно использовать для безопасной и эффективной зарядки литий-ионных аккумуляторов. Если вас больше интересует, как сделать зарядное устройство с помощью этого метода, ознакомьтесь с нашей статьей о зарядных устройствах для аккумуляторов своими руками.

Советы и рекомендации по использованию аппарата для точечной сварки

Аппарат для точечной сварки может быть либо вашим лучшим другом, либо злейшим врагом. Все зависит от того, как вы его используете.

Используйте разумный уровень мощности
Если во время сварки летят большие искры, это означает, что мощность слишком высока для металла, который вы пытаетесь сварить. Поэтому, если вы свариваете более тонкие металлы, не забудьте соответственно уменьшить мощность.

Нажмите сильно, но не слишком сильно

Сварщик точечной сварки использует соединение с высоким сопротивлением между металлом и электродами, чтобы генерировать достаточно тепла для формирования сварного шва. Таким образом, когда вы прижимаете щупы к аккумулятору, прикладывайте достаточное усилие, чтобы удалить любые воздушные зазоры между поверхностью и металлом.

Поддерживайте напряжение на аккумуляторе

То, что ваш сварочный аппарат включен и работает, не означает, что он будет работать хорошо. Когда напряжение батареи сварочного аппарата падает, его способность к сварке снижается. Поэтому не забывайте регулярно заряжать аккумулятор.

Заключение

Изучение точечной сварки батарейных блоков является важным шагом, если вы планируете создавать или проектировать портативную электронику. Конечно, вы всегда можете купить готовые аккумуляторные блоки для своих проектов, но они никогда не будут стоить так дешево, как если бы вы делали это самостоятельно. Кроме того, не зная, как определить место сварки батарейных блоков, вы оставлены на милость качества, формы, размера и наличия готовых батарей.

Когда вы научитесь точечной сварке аккумуляторной батареи, вы будете контролировать качество, а стоимость будет намного ниже. Кроме того, когда вы можете сделать что-то сами, а не полагаться на других, это всегда приятный опыт!

Мы надеемся, что эта статья помогла вам узнать все, что вам нужно знать о том, как выполнять точечную сварку батарейных блоков. Спасибо за чтение!

Методы сварки язычка батареи | Laserax

Сварка лепестков — важный процесс для хорошей работы аккумуляторов. Оплошности могут снизить производительность и запас хода батареи, уменьшить ее механическую прочность, снизить тепловую эффективность и даже вызвать проблемы с безопасностью.

Различные методы сварки используются для выполнения всех необходимых соединений вывод-клемма (фольга-вывод, вывод-шина и т.д.). Эти методы включают ультразвуковую сварку, лазерную сварку, контактную сварку и микросварку ВИГ. . Подходит ли один метод лучше, чем другой, зависит от требований, таких как сочетание материалов и толщина выступа.

Что такое вкладка батареи?

Выводы или клеммы батареи представляют собой положительный и отрицательный разъемы, по которым проходит электрический ток элементов. Каждая вкладка подключена к шине модуля (или пластине коллектора), которая перераспределяет положительный и отрицательный ток на новые клеммы. Несколько модулей соединяются таким же образом, чтобы сформировать аккумуляторную батарею.

Внутри корпуса ячейки выводы соединены с токосъемниками или фольгой, которые изготовлены из материалов с высокой проводимостью, таких как алюминий и медь. Они проводят положительный и отрицательный ток от электродов.

Выводы для батарей используются одинаково для всех типов элементов, но имеют разную форму. Вот где они расположены и как они выглядят для каждого типа аккумуляторной батареи электромобиля.

Цилиндрические кюветы



Призматические кюветы	Ячейки-мешочки

Рисунки предоставлены Battery University (цилиндрические элементы), Stefano Landini (призматические элементы) и Jaguemont et al.

(карманные ячейки)

Что такое методы сварки выступов?

В батарейном блоке необходимы сотни, а иногда и тысячи сварных швов для соединения ячеек с клеммами. Выводы и клеммы соединены не только с шинами и коллекторными пластинами, но и с токосъемниками внутри ячеек.

Качество этих соединений имеет решающее значение для качества батареи, где даже 1% отказов является серьезной проблемой. Необходимо принять соответствующие меры, чтобы гарантировать чистоту поверхностей перед сваркой, например, подготовить их с помощью лазерной очистки или работать в контролируемой среде.

Не всегда легко понять, когда какой метод сварки использовать. Давайте рассмотрим каждый из них.

Ультразвуковая сварка

Ультразвуковая сварка или ультразвуковая сварка использует ультразвук для создания вибрации между соединяемыми материалами. Быстрое трение между материалами генерирует достаточно тепла, чтобы соединить их почти мгновенно.

Эта технология используется для сварки фольги с выводами, а также для соединения ячеек с шинами с помощью проводов. Этот метод известен как ультразвуковое соединение проводов.

Вот пример сварки фольги с язычком с использованием ультразвукового сварочного аппарата.



Лазерная сварка

Лазерная сварка — это высокоскоростной процесс, в котором для соединения поверхностей используется высокосфокусированный луч света. Лазерный луч направляется и перемещается с помощью сверхбыстро движущихся X-Y зеркал. Это обеспечивает большую гибкость, позволяя сваривать соединения любой геометрии, а также нестандартные схемы сварки.

Импульсные волоконные лазеры являются предпочтительными лазерами для сварки аккумуляторов, поскольку они обеспечивают меньшие зоны термического влияния, меньшую пористость и меньшее количество брызг. Они могут сваривать тонкие или толстые выступы и обрабатывать медь, алюминий, сталь и никель, а также разнородные материалы.

Лазерная сварка может использоваться для соединения лепестков с шиной, а также для сварки фольги с язычками. Пример соединения шин вы можете увидеть ниже.



Сварка сопротивлением

Сварка сопротивлением, также называемая точечной сваркой, представляет собой метод, в котором для выполнения сварки используются медные или вольфрамовые электроды, заряженные электрическим током. Когда на область сварки оказывается давление, через электроды проходит электрический ток. Это генерирует тепло в области контакта и связывает два металла вместе.

Сварка сопротивлением может использоваться для сварки фольги с выступом и приварки выступа к шине. Это экономичный процесс сварки, который идеально подходит для любителей аккумуляторов своими руками, но его также можно автоматизировать.

Вот пример сварных швов, выполненных с помощью аппарата для точечной сварки.



Сварка TIG Micro

Сварка TIG Micro, также известная как импульсная дуговая сварка, использует небольшой электрод, заполненный током, для создания высокотемпературной плазмы, которая плавит металл на небольшой площади. Как следует из названия, «микро» сварка TIG предназначена для небольших деталей и, таким образом, идеально подходит для небольших компонентов аккумуляторов.

Этот метод хорошо работает с толстой медью и может использоваться для приварки выступов к шине. Вот пример сварки медных вкладок.



Лазерная очистка: идеальный метод подготовки к сварке

Ни для кого не секрет: изготовление качественных соединений имеет важное значение для общего качества аккумулятора. Он сводит к минимуму потери энергии и выделение тепла во время заряда и разряда, а также повышает долговечность и механическую надежность батареи.

В электромобилях литий-ионные аккумуляторы являются самыми дорогими деталями, и отзывов следует избегать любой ценой.

Производители должны убедиться, что поверхности идеально чистые перед сваркой. Для этого идеально подходит лазерная очистка высокой мощности, поскольку она удаляет покрытия, электролиты и оксиды быстро, последовательно и точно.

Вот как выглядит процесс.



Если у вас есть сварка с выступами, для которой может быть полезна лазерная очистка или лазерная сварка, свяжитесь со специалистом Laserax сегодня.
